Tipo de produto	Exaustor
Marca	Elica
Modelo	ELITE 14 PRF0037987B
Utilização	Aspirante (evacuação externa) ou filtrante (reciclagem interna)
Número de velocidades	3 velocidades de aspiração
Iluminação	Lâmpada LED 3W, base E14
Alimentação elétrica	230 V, 50 Hz
Filtro antigordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Ativo, substituição a cada 4 meses
Distância mínima de segurança (elétrico)	50 cm
Distância mínima de segurança (gás/misto)	65 cm
Limpeza externa	Pano úmido com detergente neutro
Limpeza do filtro antigordura	Todos os meses, à mão ou na máquina de lavar louça (ciclo curto, baixa temperatura)
Substituição da lâmpada	Lâmpada 3W E14, acessível após remoção da grelha
Tipo de instalação	Embutível em móvel
Diâmetro do duto de evacuação	A escolher conforme flange de conexão (não fornecido)
Instruções de segurança	Desligar antes da manutenção, não flambar sob o exaustor, usar luvas
Peças de reposição disponíveis	Filtro de carvão, lâmpada, filtro antigordura
Reparabilidade	Lâmpada e filtros substituíveis pelo utilizador

Perguntas frequentes - ELITE 14 PRF0037987B ELICA

Como instalar o exaustor na versão aspirante?

Para instalar o exaustor na versão aspirante, deve ligá-lo a um duto de evacuação externo. Remova o filtro de carvão, se presente. Utilize um tubo de evacuação do mesmo diâmetro que a flange de conexão (não fornecido). Respeite a distância mínima de segurança: 50 cm para fogão elétrico e 65 cm para fogão a gás ou misto.

Como limpar o filtro antigordura?

O filtro antigordura metálico deve ser limpo uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo rápido. Atenção: a lavagem na máquina de lavar louça pode descolorir o filtro, mas não afeta a sua eficácia. Para desmontá-lo, puxe a pega de mola.

Com que frequência substituir o filtro de carvão?

O filtro de carvão ativo deve ser substituído a cada 4 meses no máximo. Não pode ser limpo ou regenerado. A saturação depende da frequência de utilização e da regularidade da limpeza do filtro de gordura. Para mudá-lo, remova primeiro os filtros antigordura e depois encaixe o novo filtro de carvão de cada lado.

O que fazer se o exaustor não ligar?

Verifique primeiro se a alimentação elétrica está ligada e se o disjuntor não desarmou. Se o exaustor estiver ligado mas a iluminação não funcionar, verifique se as lâmpadas estão corretamente inseridas. Se o problema persistir, contacte o serviço pós-venda. Não utilize o exaustor sem as lâmpadas montadas.

Posso usar o exaustor sem filtro?

Não, é imprescindível usar o exaustor com os filtros corretamente montados. Para a versão filtrante, o filtro de carvão é obrigatório. Para a versão aspirante, o filtro antigordura deve estar sempre colocado. Nunca utilize o exaustor sem a grelha montada.

Qual é a distância mínima entre o exaustor e o fogão?

A distância mínima entre a superfície de cozedura e a parte mais baixa do exaustor é de 50 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Se o fabricante do fogão especificar uma distância maior, respeite-a.

Como substituir a lâmpada do exaustor?

Desligue primeiro o aparelho da rede elétrica. Certifique-se de que as lâmpadas estão frias. Remova completamente a gaveta e depois a grelha de aspiração para aceder à lâmpada. Substitua a lâmpada defeituosa por uma nova do tipo 3W, base E14, tensão 230V (referência ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Re monte a grelha.

Por que o meu exaustor faz barulho?

Um ruído excessivo pode dever-se a várias causas: filtros sujos, duto de evacuação obstruído ou mal instalado, ou curvas em excesso no tubo. Certifique-se de limpar regularmente o filtro antigordura e de verificar se o duto de evacuação está livre. Evite variações de secção do tubo e limite o número de curvas.

Posso lavar o filtro de carvão?

Não, o filtro de carvão ativo não pode ser lavado nem regenerado. Deve ser substituído a cada 4 meses. Se o lavar, perderá as suas propriedades de filtração de odores. Encomende um filtro de reposição adequado ao seu modelo.

Como ativar a velocidade máxima?

O exaustor está equipado com 3 velocidades de aspiração. Para ativar a velocidade máxima, prima a tecla correspondente (velocidade 3). Utilize a velocidade acelerada apenas na presença de grandes quantidades de fumo ou vapor. Para reduzir o impacto ambiental, utilize a velocidade mínima na cozedura normal e deixe o exaustor funcionar alguns minutos após a cozedura.

MANUAL DE UTILIZADOR ELITE 14 PRF0037987B ELICA

PT Instruções para montagem e utilização

EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

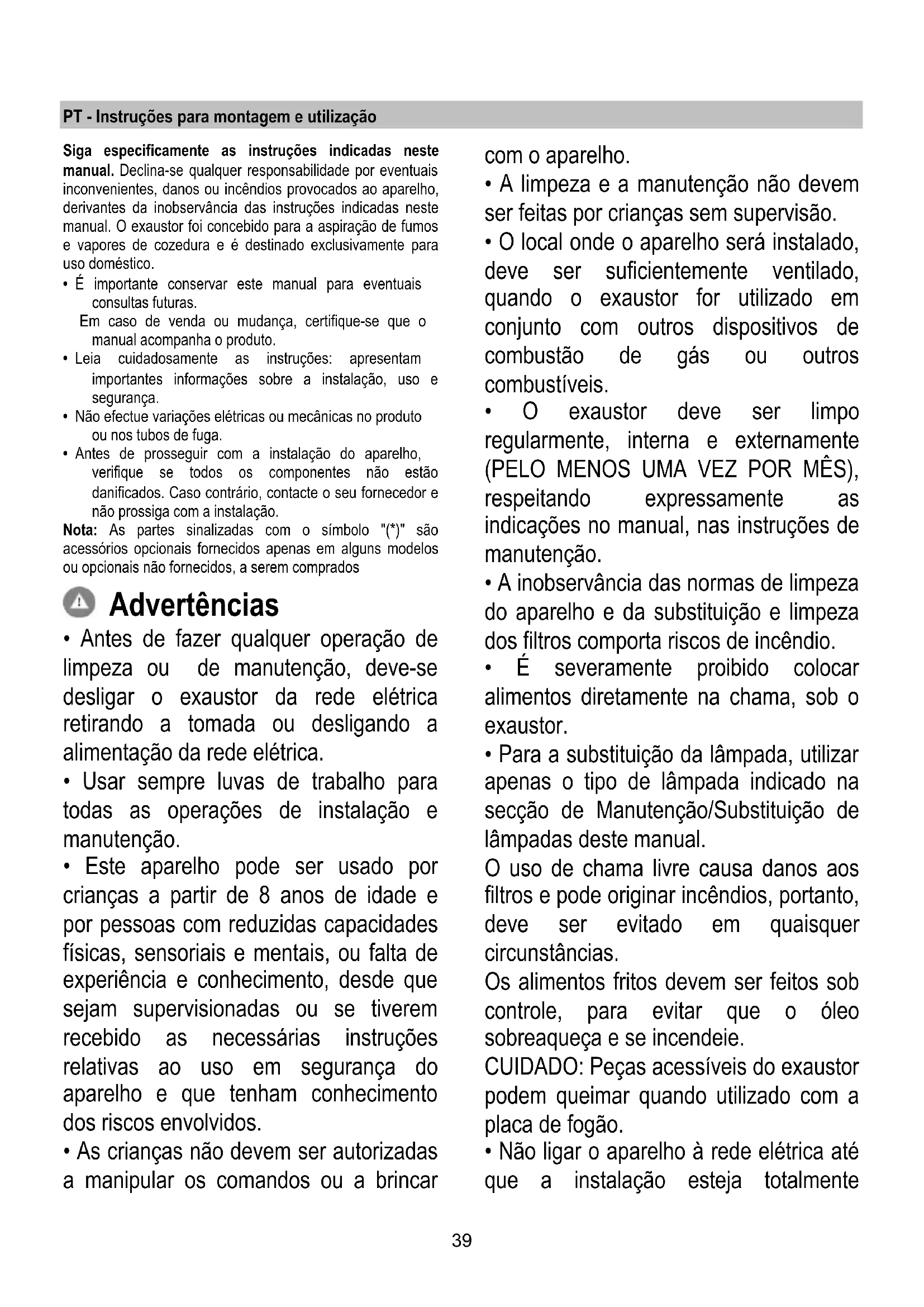

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto.

• Leia cuidadosamente as instruções: aparecerão importantes informações sobre a estrutura, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar

com o aparelho.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpezas dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente

concluída.

• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• Não utilize ou remova o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilizar o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho para a instalação, ou, se não forem fornecidos, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizada ou um técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrónicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou eliminação inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade apenas em caso de muito fumo ou vapor e use as velocidades altas apenas em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). Evitar alterações drásticas da secção do tubo (diâmetro).

Aviso! Se o exaustor já estiver equipado com um filtro de carvão ativo, terá de ser removido.

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Aviso! Se o exaustor não estiver equipado com um filtro de carvão, terá de ser encomendado e colocado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.). Caso haja, tirar e conservar.

Este tipo de exaustor deve ser embutido num nicho ou em suporte adequado.

Funcionamento

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

a. Interruptor luz ON/OFF. b. Interruptor OFF/velocidade 1 c. Seleciona 2 d. Seleção velocidade 3

Manutenção

Limpeza

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características de filtração não se alteram.

Para desmontar o filtro anti-gordura puxe o puxador de libertação com mola.

Filtro de carvão ativado (só para a versão filtrante)

Fig. 20

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Tire os filtros anti-gordura.

Aplique um suporte a carvão por lado e encaixe no exaustor.

Coloque novamente os filtros anti-gordura.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar nas lâmpadas, certifique-se de que estão frias.

Tirar a grelha de aspiração para ter acesso à zona das lâmpadas.

Retirar a lâmpada danificada e substituí-la por uma nova (consultar a tabela abaixo):

Lâmpada	Potência (W)		Tomada
	3		E14
Tensão (V)		Dimensão (mm)
230		55 (Comprimento Centro Luz)
Código ILCOS D (de acordo com IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Voltar a montar a grelha.

Se a iluminação não funciona, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
