ELITE 14 PRF0037987B - Emhætte ELICA - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Elica
Model	ELITE 14 PRF0037987B
Brug	Udtrækkende (udsugning til det fri) eller recirkulerende (indendørs recirkulation)
Antal hastigheder	3 sugehastigheder
Belysning	LED-lampe 3W, fatning E14
Elektrisk forsyning	230 V, 50 Hz
Fedtfilter	Metal, kan vaskes i opvaskemaskine
Kulfilter	Aktivt, udskiftes hver 4. måned
Minimum sikkerhedsafstand (elektrisk)	50 cm
Minimum sikkerhedsafstand (gas/mix)	65 cm
Udvendig rengøring	Fugtig klud med neutralt rengøringsmiddel
Rengøring af fedtfilter	Hver måned, i hånden eller i opvaskemaskine (kort program, lav temperatur)
Udskiftning af pære	3W E14 pære, tilgængelig efter fjernelse af gitter
Installationstype	Indbygget i skab
Diameter på afgangsrør	Skal vælges i henhold til tilslutningsflange (medfølger ikke)
Sikkerhedsanvisninger	Afbryd strømmen før vedligeholdelse, flamber ikke under emhætten, brug handsker
Tilgængelige reservedele	Kulfilter, pære, fedtfilter
Reparerbarhed	Pære og filtre kan udskiftes af brugeren

Ofte stillede spørgsmål - ELITE 14 PRF0037987B ELICA

Hvordan installeres emhætten i udsugningsversion?

For at installere emhætten i udsugningsversion skal du tilslutte den til et udsugningsrør til det fri. Fjern kulfilteret, hvis det er monteret. Brug et afgangsrør med samme diameter som tilslutningsflangen (medfølger ikke). Overhold minimum sikkerhedsafstand: 50 cm for elektrisk komfur og 65 cm for gas- eller blandingskomfur.

Hvordan rengøres fedtfilteret?

Metal-fedtfilteret skal rengøres en gang om måneden. Du kan vaske det i hånden med et mildt rengøringsmiddel eller i opvaskemaskine ved lav temperatur og kort program. Bemærk: Vask i opvaskemaskine kan misfarve filteret, men påvirker ikke effektiviteten. For at afmontere, træk i fjederhåndtaget.

Hvor ofte skal kulfilteret udskiftes?

Det aktive kulfilter skal udskiftes maksimalt hver 4. måned. Det kan ikke renses eller regenereres. Mætning afhænger af brugsfrekvens og regelmæssig rengøring af fedtfilteret. For at skifte, fjern først fedtfiltrene, og klik derefter det nye kulfilter på plads på hver side.

Hvad gør jeg, hvis emhætten ikke tænder?

Kontroller først, at strømmen er tilsluttet, og at sikringen ikke er sprunget. Hvis emhætten er tændt, men belysningen ikke virker, så kontroller, at pærerne er korrekt indsat. Hvis problemet fortsætter, kontakt kundeservice. Brug ikke emhætten uden pærer monteret.

Kan jeg bruge emhætten uden filter?

Nej, det er påkrævet at bruge emhætten med filtrene korrekt monteret. Til recirkulationsversion er kulfilteret obligatorisk. Til udsugningsversion skal fedtfilteret altid være på plads. Brug aldrig emhætten uden gitteret monteret.

Hvad er minimumsafstanden mellem emhætten og komfuret?

Minimumsafstanden mellem kogepladen og den nederste del af emhætten er 50 cm for elektriske komfurer og 65 cm for gas- eller blandingskomfurer. Hvis komfurproducenten angiver en større afstand, skal denne overholdes.

Hvordan udskiftes emhættens pære?

Afbryd først apparatet fra strømnettet. Sørg for, at pærerne er kolde. Træk skuffen helt ud, og fjern derefter sugegitteret for at få adgang til pæren. Udskift den defekte pære med en ny af typen 3W, fatning E14, spænding 230V (reference ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Genmonter gitteret.

Hvorfor støjer min emhætte?

Overdreven støj kan skyldes flere årsager: tilstoppede filtre, blokeret eller forkert installeret afgangsrør, eller for mange knæk i røret. Sørg for regelmæssig rengøring af fedtfilteret, og kontroller, at afgangsrøret er frit. Undgå variationer i rørets tværsnit og begræns antallet af knæk.

Kan jeg vaske kulfilteret?

Nej, det aktive kulfilter kan ikke vaskes eller regenereres. Det skal udskiftes hver 4. måned. Hvis du vasker det, mister det sin lugtfiltreringsevne. Bestil et erstatningsfilter, der passer til din model.

Hvordan aktiveres maksimal hastighed?

Emhætten har 3 sugehastigheder. For at aktivere maksimal hastighed, tryk på den tilsvarende knap (hastighed 3). Brug kun den høje hastighed ved store mængder røg eller damp. For at mindske miljøpåvirkningen brug laveste hastighed ved normal madlavning, og lad emhætten køre et par minutter efter madlavning.

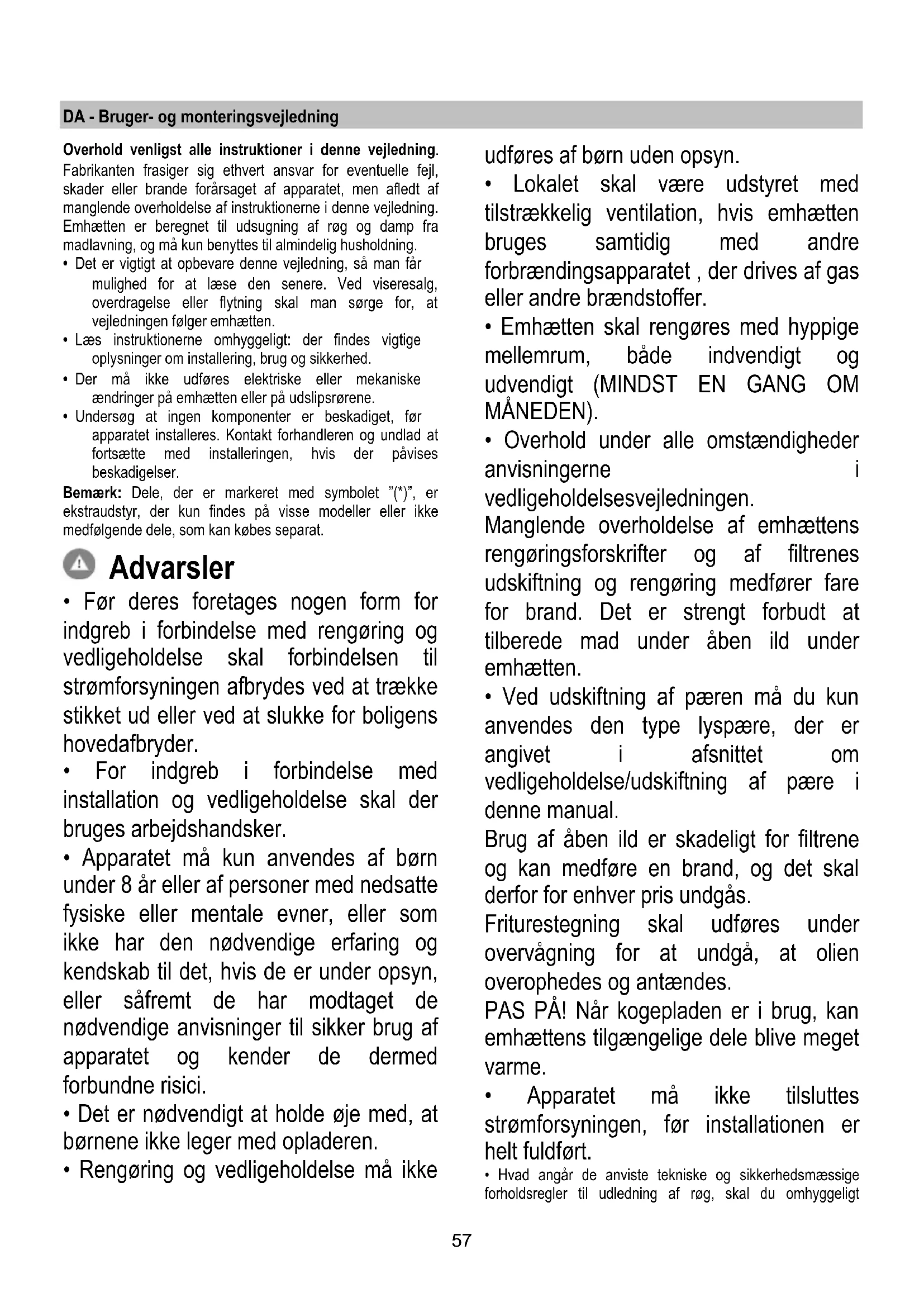

BRUGSANVISNING ELITE 14 PRF0037987B ELICA

DA Bruger- og monteringsvejledning

Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man altid kontrollere at strømledningen er korrekt monteret.

Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjøp av en ny.

Montering

Før installasjonen:

Overhold venligst alle instruktioner i dette vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i dette vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

• Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten.
• Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.
• Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrøret.
• Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Bemærk: Dele, der er markeret med symbolet (^*) , er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

Advarsler

Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder. - For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker. - Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici. - Det er nødvendigt at holde øje med, at børnene ikke leger med apparatet. - Rengøring og vedligeholdelse må ikke

udføres af børn uden opsyn.

• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer. Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pærer må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pærer i denne manual.

Brug af åben ild er skadeligt for filtrene og kan medføre brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Apparatet må ikke tages i brug, før installationen er helt fuldført. - Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt

overholde de lokale myndigheders forskrifter.

• Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må ALDRIG anvendes som afsætningsplade, medmindre dette er udtrykkeligt angivet.
• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL!

Hvis der ikke monteres de skruer og

fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.

• Brug/DD: sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller afhentes direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den første et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun

boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfiltret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90° ). ! Undgå drastiske ændringer i rørets tværsnit.

Pas på! Hvis emhætten er udstyret med kulfilter, skal dette filter fjernes.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, for luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Pas på! Hvis emhætten ikke er udstyret med kulfilter, skal dette filter bestilles og installeres før brug.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik,

skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der moneres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori II, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Førinstallering:

• Undersøg at det købte produkt har passende dimensioner til det valgte installeringssted. Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Denne type emhætte skal indbygges i et skab eller en anden form for støttestruktur.

Funktion

Emhætten er udstyret med et betjeningspanel med mulighed for regulering af sugestyrken og lys til oplysning af kogeområdet.

a. Lyskontakt ON/OFF. b. OFF-kontakt/hastighed 1 c. Valg af hastighed 2 d. Valg af hastighed 3

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPRIT!

Fedtfilter

Fig. 10-21

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 20

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes hver 4. måned, hvis emhætten ikke benyttes intensivt, ellers oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Fjern fedtfilteret.

Indsæt et kulfilter i hver side, og fastgør til emhætten.

Sæt fedtfilteret på plads igen.

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde, før de berøres.

Træk udtræksskuffen helt ud.

Fjern udsugningsristen for at få adgang til rummet med pærerne.

Fjern den beskadigede pære og udskift med en ny pære (jvf. den nedenstående tabel):

Lampe	Effekt (W)		Fatning
	3		E14
Spænding (V)		Dimension (mm)
230		55 (Laengde af lyscentret)
Kode ILCOS D (i henhold til IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Genmonter risten.

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.
