ELITE 14 PRF0037987B - Ventilatorhette ELICA - Gratis bruksanvisning og manual

Produkttype	Avtrekksvifte
Merke	Elica
Modell	ELITE 14 PRF0037987B
Bruk	Avtrekk (utvendig avtrekk) eller resirkulering (innvendig resirkulering)
Antall hastigheter	3 sugehastigheter
Belysning	LED lampe 3W, sokkel E14
Strømforsyning	230 V, 50 Hz
Fettfilter	Metall, kan vaskes i oppvaskmaskin
Kullfilter	Aktivt, skiftes hver 4. måned
Minste sikkerhetsavstand (elektrisk)	50 cm
Minste sikkerhetsavstand (gass/kombinert)	65 cm
Utvendig rengjøring	Fuktig klut med nøytralt rengjøringsmiddel
Rengjøring av fettfilter	Hver måned, for hånd eller i oppvaskmaskin (kort syklus, lav temperatur)
Utskifting av lyspære	Pære 3W E14, tilgjengelig etter fjerning av grillen
Installasjonstype	Innebygd i skap
Diameter på avtrekksrør	Velg i henhold til tilkoblingsflens (ikke inkludert)
Sikkerhetsinstruksjoner	Koble fra strømmen før vedlikehold, ikke flamber under hetten, bruk hansker
Tilgjengelige reservedeler	Kullfilter, lyspære, fettfilter
Reparerbarhet	Lyspære og filtre kan skiftes av brukeren

Ofte stilte spørsmål - ELITE 14 PRF0037987B ELICA

Hvordan installere hetten i avtrekksversjon?

For å installere hetten i avtrekksversjon, må du koble den til et utvendig avtrekksrør. Fjern kullfilteret hvis det er montert. Bruk et avtrekksrør med samme diameter som tilkoblingsflensen (ikke inkludert). Overhold minste sikkerhetsavstand: 50 cm for elektrisk komfyr og 65 cm for gass- eller kombikomfyr.

Hvordan rengjøre fettfilteret?

Metallfettfilteret må rengjøres en gang i måneden. Du kan vaske det for hånd med et mildt rengjøringsmiddel eller i oppvaskmaskinen ved lav temperatur og kort program. Merk: vask i oppvaskmaskin kan misfarge filteret, men påvirker ikke effektiviteten. For demontering, trekk i fjærhendelen.

Hvor ofte bør kullfilteret skiftes?

Det aktive kullfilteret må skiftes maksimalt hver 4. måned. Det kan ikke vaskes eller regenereres. Metningen avhenger av bruksfrekvens og regelmessig rengjøring av fettfilteret. For å skifte, fjern først fettfiltrene, deretter klikk det nye kullfilteret på plass på hver side.

Hva gjør jeg hvis hetten ikke slår seg på?

Kontroller først at strømmen er tilkoblet og at sikringen ikke har gått. Hvis hetten er på, men lyset ikke fungerer, kontroller at lampene er riktig satt inn. Hvis problemet vedvarer, kontakt kundeservice. Ikke bruk hetten uten lampene montert.

Kan jeg bruke hetten uten filter?

Nei, det er nødvendig å bruke hetten med filtrene riktig montert. For resirkuleringsversjon er kullfilteret obligatorisk. For avtrekksversjon må fettfilteret alltid være på plass. Bruk aldri hetten uten grillen montert.

Hva er minste avstand mellom hetten og komfyren?

Minste avstand mellom kokeflaten og den nederste delen av hetten er 50 cm for elektriske komfyrer og 65 cm for gass- eller kombikomfyrer. Hvis komfyrprodusenten spesifiserer en større avstand, følg denne.

Hvordan skifte lyspæren på hetten?

Koble først apparatet fra strømnettet. Sørg for at lampene er kalde. Fjern skuffen helt, deretter sugegrillen for å få tilgang til lyspæren. Bytt den defekte pæren med en ny av typen 3W, sokkel E14, spenning 230V (referanse ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Sett grillen tilbake.

Hvorfor bråker hetten min?

Overdreven støy kan skyldes flere årsaker: tette filtre, tett eller feil installert avtrekksrør, eller for mange bend i røret. Sørg for regelmessig rengjøring av fettfilteret og kontroller at avtrekksrøret er fritt. Unngå variasjoner i rørets tverrsnitt og begrens antall bend.

Kan jeg vaske kullfilteret?

Nei, det aktive kullfilteret kan ikke vaskes eller regenereres. Det må skiftes hver 4. måned. Hvis du vasker det, vil det miste luktfiltreringsegenskapene. Bestill et erstatningsfilter som passer til modellen din.

Hvordan aktivere maksimal hastighet?

Hetten har 3 sugehastigheter. For å aktivere maksimal hastighet, trykk på den tilsvarende knappen (hastighet 3). Bruk høy hastighet kun når det er store mengder røyk eller damp. For å redusere miljøpåvirkningen, bruk lav hastighet ved normal matlaging og la hetten gå noen minutter etter tilberedning.

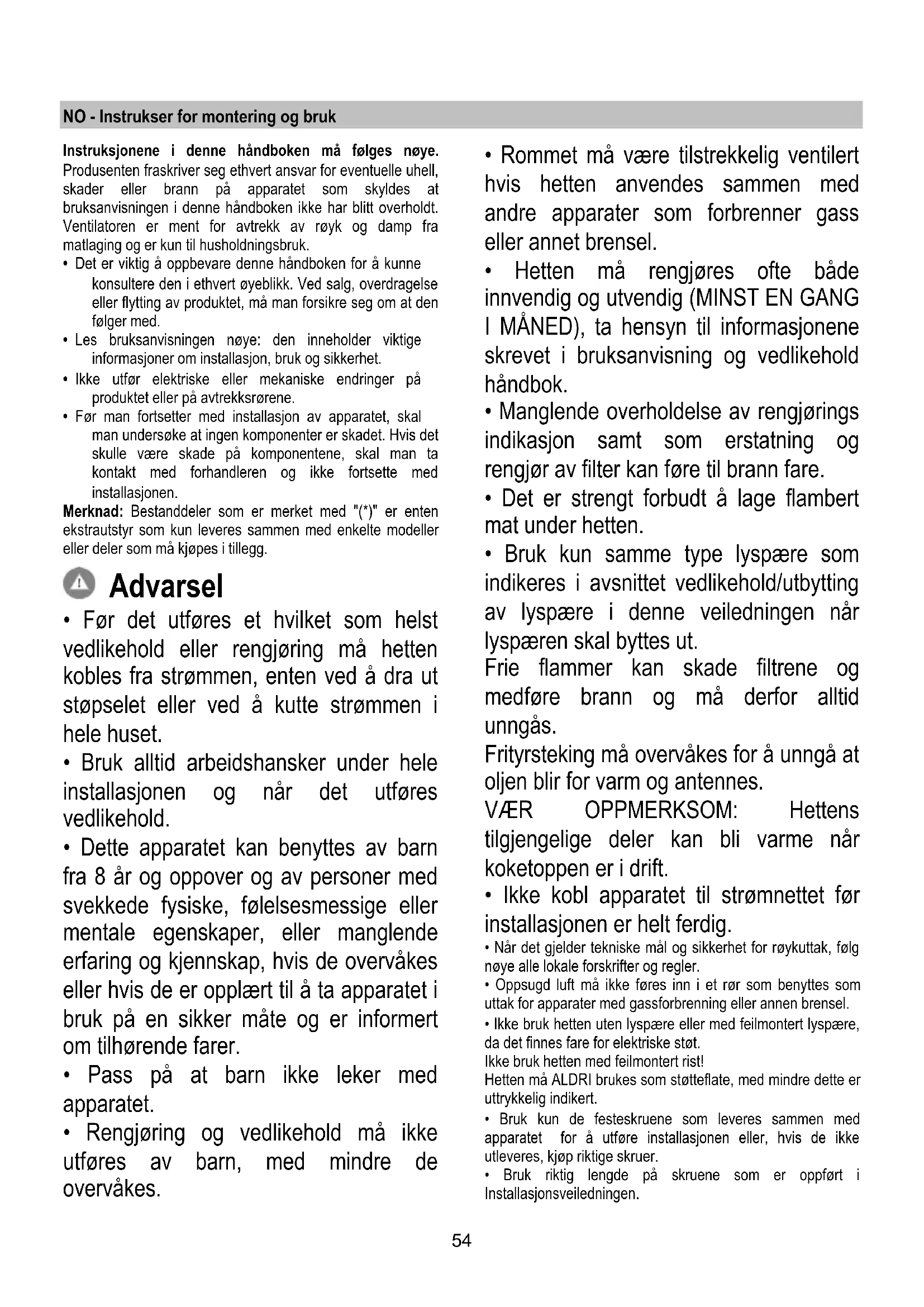

BRUKSANVISNING ELITE 14 PRF0037987B ELICA

Instrukser for montering og bruk

Varslingsforskrifter

Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrøret.
• Før man fortsetter med installasjonen av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset. - Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold. - Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet. - Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.

• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjon samt erstatning og rengjøring av filter kan føre til brannfare.
• Det er strengt forbudt å lage flamberte retter under hetten.
• Bruk kun samme type lyspære som angitt i avsnittet om vedlikehold/utskifting av lyspære i veiledningen når lyspæren skal skiftes.

Åpne flammer kan skade filtrene og føre til brann, og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke ledes inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.
• Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig angitt.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i samsvar med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet og på papirene som følger med, viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat.

Diameteren i avløpsrøret må tilsvare diameteren på tilslutningsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfilter, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

! Bruk et så kort rør som mulig. ! Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90 grader). ! Unngå drastiske endringer i rørets tverrsnitt.

Merk! Dersom ventilatorhetten er utstyrt med kullfilter, må dette fjernes.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i filterversjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Merk! Dersom ventilatorhetten ikke er utstyrt med kullfilter, må dette bestilles og monteres før bruk.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 50 cm når det gjelder elektriske koketopper, og 65 cm når det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

Elektrisk tilkobling

Nettspenningen må være i samsvar med den elektriske spenningen som er angitt på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjoner som oppstår i kategori overspenning III, i henhold til installasjonsreglene.

MERK!

• Kontroller at produktet har passe størrelse i forhold til plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

Denne kjøkkenviften er designet for å festes i et skap eller på en annen type støtte.

Funksjon

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys.

a. Lysbryter ON/OFF. b. Bryter OFF/hastighet 1. c. Hastighetsvelger 2. d. Hastighetsvelger 3.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 10-21

Fanger cokefettpartikler.

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhendelen.

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen.

Ta vekk fettfilteret.

Sett inn ett kullfilter på hver side, og hekt dem til ventilatoren.

Sett på plass fettfilteret igjen.

Utskifting av lyspære

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

Trekk den uttrekkbare skjermen helt ut.

Ta vekk gitteret for å åpne lamperommet.

Fjern den defekte lyspæren og bytt den ut med en ny pære (se tabellen under):

Lampe	Effekt (W)		Kontakt
	3		E14
Spenning (V)		Dimensjon (mm)
230		55 (Lyssenterlengde)
Kode ILCOS D (i henhold til IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Sett på plass gitteret igjen.

Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass før du henvender deg til teknisk assistanse.

Produktet er designet, testet og produsert i henhold til:
