Tipo de producto	Campana extractora
Marca	Elica
Modelo	ELITE 14 PRF0037987B
Uso	Aspirante (extracción exterior) o filtrante (reciclaje interior)
Número de velocidades	3 velocidades de aspiración
Iluminación	Lámpara LED 3W, casquillo E14
Alimentación eléctrica	230 V, 50 Hz
Filtro antigrasa	Metálico, lavable en lavavajillas
Filtro de carbón	Activo, reemplazo cada 4 meses
Distancia mínima de seguridad (eléctrica)	50 cm
Distancia mínima de seguridad (gas/mixta)	65 cm
Limpieza exterior	Paño húmedo con detergente neutro
Limpieza filtro antigrasa	Cada mes, a mano o en lavavajillas (ciclo corto, baja temperatura)
Reemplazo de lámpara	Bombilla 3W E14, accesible después de retirar la rejilla
Tipo de instalación	Empotrable en un mueble
Diámetro conducto de evacuación	A elegir según brida de conexión (no suministrado)
Instrucciones de seguridad	Desconectar antes del mantenimiento, no flamear debajo de la campana, usar guantes
Piezas de repuesto disponibles	Filtro de carbón, bombilla, filtro antigrasa
Reparabilidad	Bombilla y filtros reemplazables por el usuario

Preguntas frecuentes - ELITE 14 PRF0037987B ELICA

¿Cómo instalar la campana en versión aspirante?

Para instalar la campana en versión aspirante, debe conectarla a un conducto de evacuación exterior. Retire el filtro de carbón si está presente. Use un tubo de evacuación del mismo diámetro que la brida de conexión (no suministrado). Respete la distancia mínima de seguridad: 50 cm para una cocina eléctrica y 65 cm para una cocina a gas o mixta.

¿Cómo limpiar el filtro antigrasa?

El filtro antigrasa metálico debe limpiarse una vez al mes. Puede lavarlo a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo rápido. Atención: el lavado en lavavajillas puede decolorar el filtro pero no afecta su eficacia. Para desmontarlo, tire de la manija de resorte.

¿Con qué frecuencia reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse cada 4 meses como máximo. No se puede limpiar ni regenerar. La saturación depende de la frecuencia de uso y de la regularidad de la limpieza del filtro de grasas. Para cambiarlo, retire primero los filtros antigrasa, luego enganche el nuevo filtro de carbón a cada lado.

¿Qué hacer si la campana no enciende?

Primero verifique que la alimentación eléctrica esté conectada y que el disyuntor no haya saltado. Si la campana está encendida pero la iluminación no funciona, verifique que las lámparas estén correctamente insertadas. Si el problema persiste, contacte al servicio postventa. No use la campana sin las lámparas montadas.

¿Puedo usar la campana sin filtro?

No, es imperativo usar la campana con los filtros correctamente montados. Para la versión filtrante, el filtro de carbón es obligatorio. Para la versión aspirante, el filtro antigrasa debe estar siempre en su lugar. Nunca use la campana sin la rejilla montada.

¿Cuál es la distancia mínima entre la campana y la cocina?

La distancia mínima entre la superficie de cocción y la parte más baja de la campana es de 50 cm para cocinas eléctricas y de 65 cm para cocinas a gas o mixtas. Si el fabricante de la cocina especifica una distancia mayor, respétela.

¿Cómo reemplazar la bombilla de la campana?

Primero desconecte el aparato de la red eléctrica. Asegúrese de que las lámparas estén frías. Retire completamente el cajón, luego la rejilla de aspiración para acceder a la bombilla. Reemplace la bombilla defectuosa por una nueva de tipo 3W, casquillo E14, tensión 230V (referencia ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Vuelva a montar la rejilla.

¿Por qué mi campana hace ruido?

Un ruido excesivo puede deberse a varias causas: filtros sucios, conducto de evacuación obstruido o mal instalado, o codos demasiado numerosos en el tubo. Asegúrese de limpiar regularmente el filtro antigrasa y verificar que el conducto de evacuación esté libre. Evite las variaciones de sección del tubo y limite el número de codos.

¿Puedo lavar el filtro de carbón?

No, el filtro de carbón activo no se puede lavar ni regenerar. Debe reemplazarse cada 4 meses. Si lo lava, perderá sus propiedades de filtración de olores. Pida un filtro de repuesto adecuado para su modelo.

¿Cómo activar la velocidad máxima?

La campana está equipada con 3 velocidades de aspiración. Para activar la velocidad máxima, presione la tecla correspondiente (velocidad 3). Use la velocidad acelerada solo en presencia de grandes cantidades de humo o vapor. Para reducir el impacto ambiental, use la velocidad mínima en cocción normal y deje la campana funcionando unos minutos después de cocinar.

MANUAL DE USUARIO ELITE 14 PRF0037987B ELICA

ES Montaje y modo de empleo

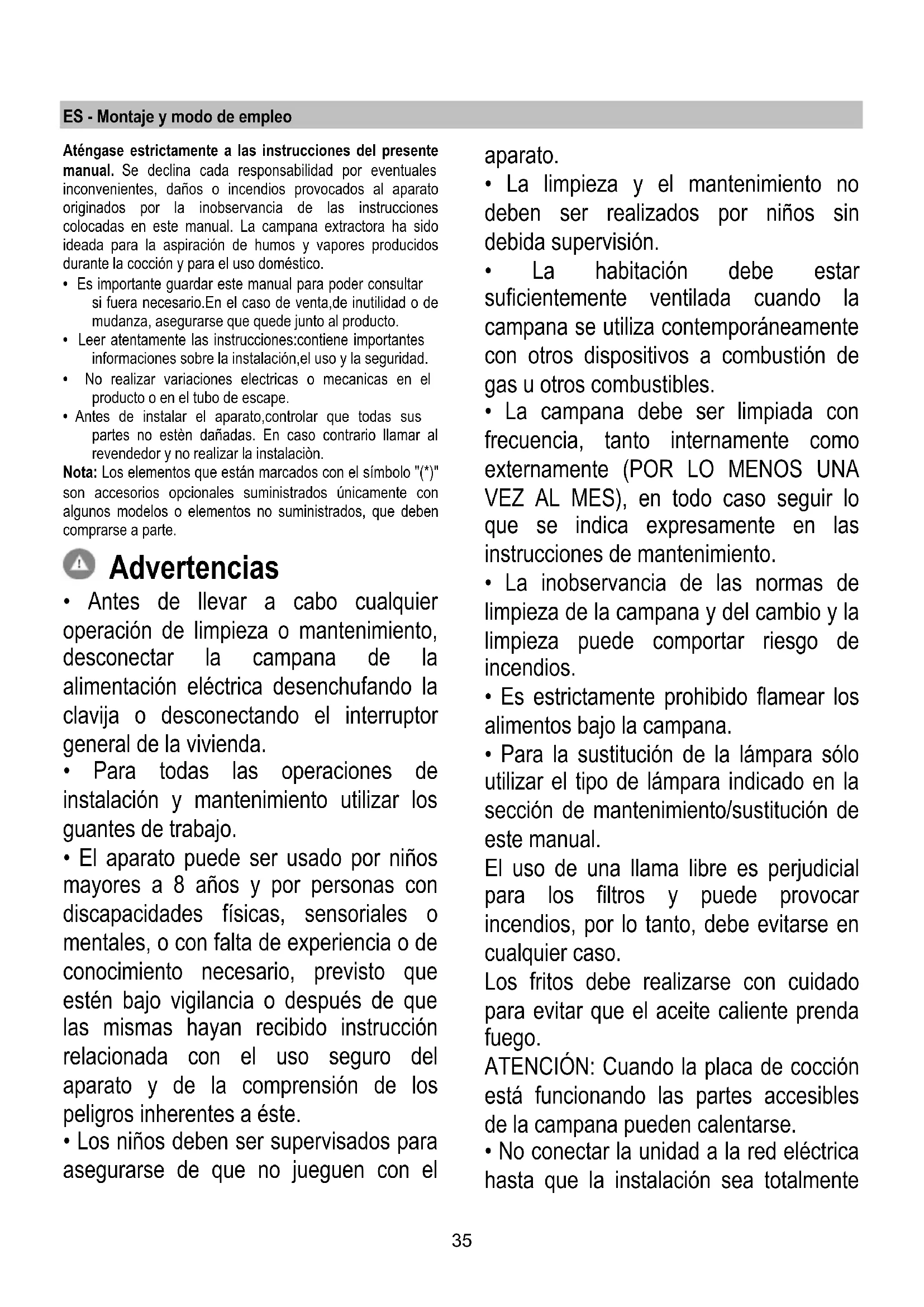

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurarse de que quede junto al producto.
• Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

Nota: Los elementos que están marcados con el símbolo "(*)" son accesorios suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse aparte.

Advertencias

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o antes de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el

aparato.

• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto interna como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.

• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente

completada.

• En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conductor usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No utilizar ni dejar la campana sin las luces correctamente instaladas, debido al posible riesgo de descarga eléctrica.
• ¡No utilizar nunca la campana sin la rejilla montada correctamente!
• La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique inicialmente.
• Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctrica.
• No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece

a cocinar y mantenga en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana está diseñada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

Versión aspirante

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de filtro de carbón, hay que sacarlo.

Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conductor con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conductor! ¡Cuidado! Si la campana está provista de filtro de carbón, hay que sacarlo.

Versión filtrante

El aire aspirado será desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

¡Cuidado! Si la campana no está dotada de filtro de carbón, hay que pedirlo y montarlo antes del uso.

Instalación

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para

cocinar con gas especial pueden requerir una distancia mayor, hay que tenerlo en consideración.

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, incluso después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, incluso después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

Montaje

Antes de comenzar con la instalación:

• Asegurar que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver el párrafo relativo).

Este/estos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por ejemplo: bolsas con tornillos, garantías, etc.), eventualmente quitarlos y conservarlos.

Este modelo de campana está diseñado para encajar en un mueble o cualquier otro soporte.

Funcionamiento

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

a. Interruptor luz ON/OFF. b. Interruptor OFF/velocidad 1. c. Selección velocidad 2. d. Sección velocidad 3.

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Filtro antigrasa

Fig. 10-21

Retiene las partículas de grasa producidas cuando se cocina.

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro de carbón activo (solamente para la versión filtrante)

Fig. 20

Retiene los olores desagradables producidos por la cocción de alimentos.

La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.

Aplique un filtro al carbón por lado y enganchelo en la campana extractora.

Ponga de nuevo los filtros antigrasa.

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Extraiga el cajón.

Quite la rejilla de aspiración para acceder al hueco donde están las lámparas.

Retire la lámpara dañada y sustitúyala con una nueva (consulte la tabla que se encuentra abajo):

Lámpara	Potencia (W)		Enchufe
	3		E14
Tensión (V)		Dimisión (mm)
230		55 (Largo Centro Luz)
Código ILCOS D (de acuerdo con IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Vuelva a montar la rejilla.

Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, revise que las lámparas estén correctamente instaladas.

Si el extractor está dotado de filtros de carbón activo, estos deberán ser retirados.

Conecte el extractor a los tubos y orificios de descarga de la pared con diámetro equivalente a la salida de aire (brida de unión).

Para la limpieza, utilice un paño humedecido con detergentes líquidos neutros. Evite el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

Filtro antigrasa

Fig. 10-21

Capta las partículas de grasa provenientes de la cocción.
