ELITE 14 PRF0037987B - Mutfak davlumbazı ELICA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Davlumbaz
Marka	Elica
Model	ELITE 14 PRF0037987B
Kullanım	Aspirant (dışarıya tahliye) veya filtreli (iç ortamda devridaim)
Hız Sayısı	3 emiş hızı
Aydınlatma	3W LED lamba, E14 duy
Elektrik Beslemesi	230 V, 50 Hz
Yağ Filtresi	Metal, bulaşık makinesinde yıkanabilir
Karbon Filtre	Aktif, her 4 ayda bir değiştirilmeli
Minimum Güvenlik Mesafesi (Elektrikli)	50 cm
Minimum Güvenlik Mesafesi (Gaz/Karma)	65 cm
Dış Temizlik	Nemli bez ve nötr deterjan
Yağ Filtresi Temizliği	Her ay, elde veya bulaşık makinesinde (kısa program, düşük sıcaklık)
Lamba Değişimi	3W E14 ampul, ızgarayı çıkardıktan sonra erişilebilir
Montaj Tipi	Dolaba gömme
Tahliye Borusu Çapı	Bağlantı flanşına göre seçilir (birlikte verilmez)
Güvenlik Talimatları	Bakımdan önce fişi çekin, davlumbazın altında ateş kullanmayın, eldiven kullanın
Yedek Parçalar	Karbon filtre, ampul, yağ filtresi
Tamir Edilebilirlik	Ampul ve filtreler kullanıcı tarafından değiştirilebilir

Sık sorulan sorular - ELITE 14 PRF0037987B ELICA

Davlumbaz aspirant versiyonda nasıl kurulur?

Davlumbazı aspirant versiyonda kurmak için harici bir tahliye borusuna bağlamanız gerekir. Varsa karbon filtreyi çıkarın. Bağlantı flanşı ile aynı çapta bir tahliye borusu kullanın (birlikte verilmez). Minimum güvenlik mesafesine uyun: elektrikli ocak için 50 cm, gazlı veya karma ocak için 65 cm.

Yağ filtresi nasıl temizlenir?

Metal yağ filtresi ayda bir temizlenmelidir. Elde agresif olmayan bir deterjanla veya bulaşık makinesinde düşük sıcaklık ve kısa programda yıkayabilirsiniz. Dikkat: bulaşık makinesi yıkaması filtrenin rengini soldurabilir ancak verimliliğini etkilemez. Sökmek için yaylı kulptan çekin.

Karbon filtre ne sıklıkla değiştirilmelidir?

Aktif karbon filtre en fazla 4 ayda bir değiştirilmelidir. Temizlenemez veya yenilenemez. Doygunluk, kullanım sıklığına ve yağ filtresi temizliğinin düzenliliğine bağlıdır. Değiştirmek için önce yağ filtrelerini çıkarın, ardından yeni karbon filtreyi her iki taraftan klipsleyin.

Davlumbaz çalışmazsa ne yapmalıyım?

Öncelikle elektrik bağlantısının takılı olduğunu ve sigortanın atmadığını kontrol edin. Davlumbaz çalışıyor ancak aydınlatma çalışmıyorsa lambaların doğru takılıp takılmadığını kontrol edin. Sorun devam ederse servise başvurun. Lambalar takılı olmadan davlumbazı kullanmayın.

Davlumbazı filtresiz kullanabilir miyim?

Hayır, davlumbazı filtreler doğru şekilde takılıyken kullanmak zorunludur. Filtreli versiyonda karbon filtre zorunludur. Aspirant versiyonda yağ filtresi her zaman takılı olmalıdır. Izgara takılı olmadan davlumbazı asla kullanmayın.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Pişirme yüzeyi ile davlumbazın en alt noktası arasındaki minimum mesafe elektrikli ocaklar için 50 cm, gazlı veya karma ocaklar için 65 cm'dir. Ocak üreticisi daha büyük bir mesafe belirtiyorsa buna uyun.

Davlumbaz ampulü nasıl değiştirilir?

Önce cihazın fişini çekin. Lambaların soğuk olduğundan emin olun. Çekmecenin tamamını, ardından emiş ızgarasını çıkararak ampule erişin. Arızalı ampulü 3W, E14 duy, 230V (ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55) tipi yenisiyle değiştirin. Izgarayı geri takın.

Davlumbazım neden ses yapıyor?

Aşırı ses, kirli filtreler, tıkalı veya yanlış monte edilmiş tahliye borusu veya boruda çok fazla dirsek olmasından kaynaklanabilir. Yağ filtresini düzenli olarak temizleyin ve tahliye borusunun açık olduğundan emin olun. Borunun kesitinde değişikliklerden kaçının ve dirsek sayısını sınırlayın.

Karbon filtreyi yıkayabilir miyim?

Hayır, aktif karbon filtre yıkanamaz veya yenilenemez. 4 ayda bir değiştirilmelidir. Yıkarsanız koku filtreleme özelliğini kaybeder. Modelinize uygun yedek filtre sipariş edin.

Maksimum hız nasıl etkinleştirilir?

Davlumbaz 3 emiş hızına sahiptir. Maksimum hızı etkinleştirmek için ilgili tuşa (hız 3) basın. Hızlandırılmış hızı yalnızca büyük miktarlarda duman veya buhar olduğunda kullanın. Çevresel etkiyi azaltmak için normal pişirmede minimum hızı kullanın ve pişirmeden sonra davlumbazı birkaç dakika çalıştırın.

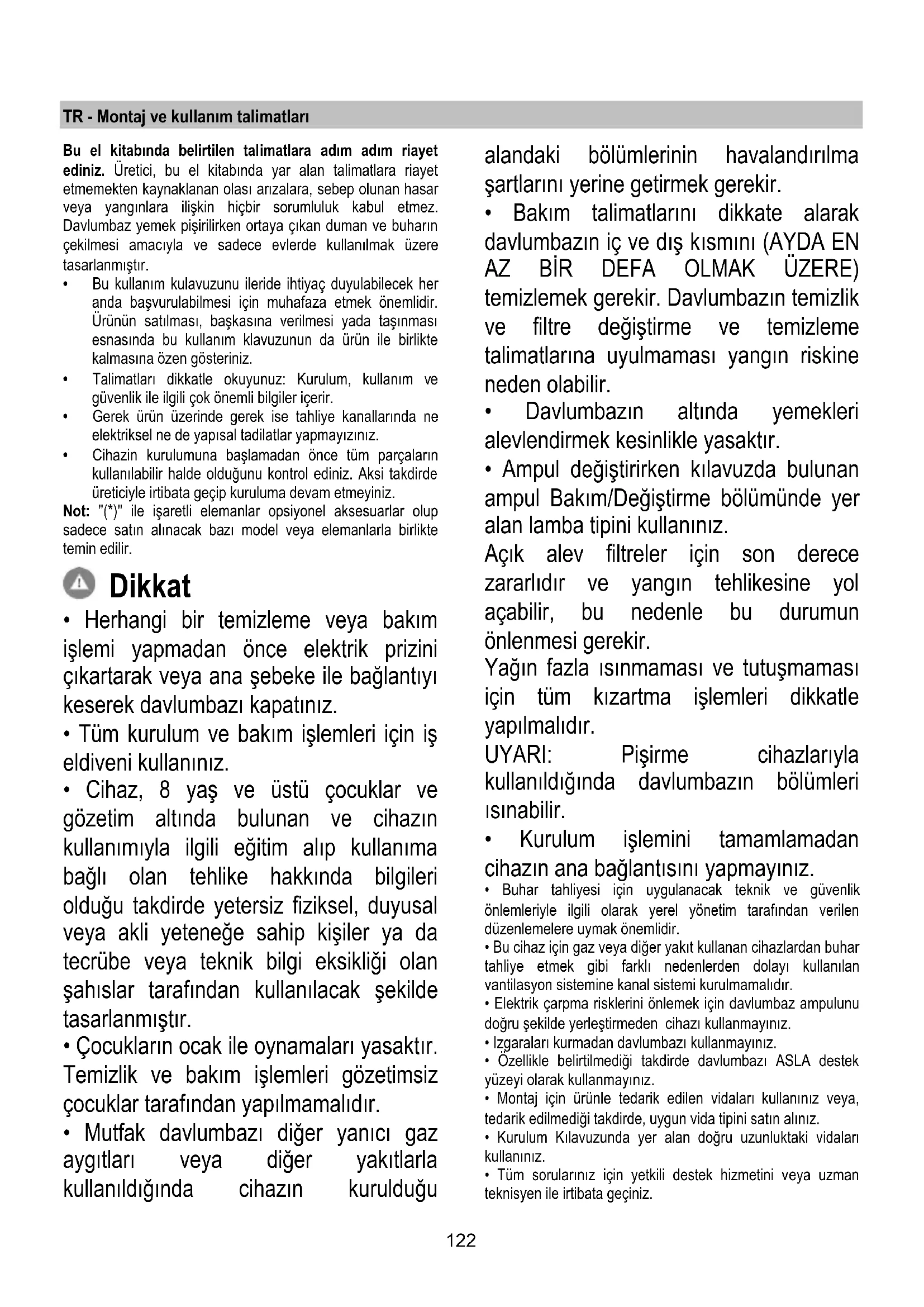

KULLANIM KILAVUZU ELITE 14 PRF0037987B ELICA

Bu el kitabinda belirtilen talimatlara adim adim riayet ediniz. Üretici, bu el kitabinda yar alan talimatlara riayet etmemekten kaynaklanan olasi arizalara, sebep olunan hasar veya yanginlar iliskin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çikan duman ve buharin seksilmesi amaciyla ve sadece evlerde kullanilmak üzere tasarlanmistir.

• Bu kullanim kulavuzunu ileride ihtiyaç duylabilecek heranda basvurulabilmesi icin muhafaza etmek onemlidir. Ürün sunsatilmasi, baskasina verilmesi yada tasinması esnasinda bu kullanim klavuzunun da ürün ile birlikte kalmasina ozen gosteriniz.
• Talimatlari dikkatle okuyunuz: Kurulum, kullanim ve güvenlik ile ilgili;cok onemli bilgiler icerir.
• Gerek ürün uzerinde,gerek iseh蒂hlye kanallarinda ne elektriksel ne de yapisal tadilatlar yapmayiziniz.
  Cihazin kurulumunasciousan once tum parçalarin kullanilabilir halde oldugunu kontrl ediniz. Aksi takdirde üreticyle irtibataGPC Kuruluma devam etmeyiniz.

Not: (^*) ile isaretli elemanlar opsiyonel aksesuarlar olup sadece satin alinacak bazimodel veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakim ilemi yapmadan once elektrik prisini cikartarak veya ana sebeke ile baglantiyi keserek davlumbazi kapatiniz.
- Tüm kurulum ve bakim ilemleri icin is eldiveni kullanınüz.
Cihaz, 8 yaş ve üstü;cocuklar ve gozetim altinda bulunan ve cihazın kullanımlıyla ilgili erfolim alip kullanıma®, olan tehlike hakkında bilgileri oldugu takdirde yetersiz fiziksel,duyusal veya akli yeteneğe sahip kılıer ya datecrube veya teknik bilgi eksikligi olan sah—islar tarafindan kullanilacak sekilde tasarlanmistr.
- Çocukların oçak ile oynamaları)yasıktı. Temizlik vebakimislelere gozetimsiz;cocuklar tarafindan yapilmamalidir.
- Mufak davlumbazi diger yanici gaz aygtilari veya diger yaktlarla kullanildiinda cihazin kuruldugu

alandaki bolumlerin havalandirilmasartlarini yerine getirmek gerekir.

• Bakim talimatlarini dikkate alarak davlumbazin ic ve dis kismini (AYDA EN AZ BIR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazin temizlik ve filtret değistirme ve temizlemet talimatlarina uyulmaması yangın riskineneden olabilir.
  Davlumbazin altinda yemekleri alevlendirmek kesinlikle)yasaktir.
• Ampul degişirken kilavuzda bulunan ampul Bakim/Değişirme böllumunde yer alan lamba tipini kullanınüz.

Açık alev filtrler iar son derece zararlıdir ve yangın tehlikesine yol acabilitir, bu nedenle bu durumun önlomensi gerekir.

Yaqin fazla isinmaması ve tutusmaması icin:tüm kizartma islemleri dikkatleyapilmaldir.

UYARl: Pişirme cihazlarıyla kullanıldiğindadavlumbazin bolümleri isinabilir.

Kurulum islemini tamamlamadan cihazin ana baglantisini yapmayiniz.

• Buhar tahiyesi icin uygulanacak teknik ve guvenlik onlemleriyle ilgili olarak yerel yonetim tarafindan verilen duzenlemelere uymak onemlidir.
• Bu cihaz icin gaz veya diger yakit kullahan cihazlardan buhar tahiye etmek gibi farkl nedenlerden dolayi kullanlanvantilasyon sisteme kanal sistemi kurulmamaldir.
• Elektrik carpma risklerini onlemek icin davlumbaz ampulunu dokru sekilde yerlestirmeden cihazi kullanmayiniz.
• Izgaralarikurmadan davlumbazi kullanmayiniz.
• Ozellikle belirtilmediigi takdirde davlumbazi ASLA destek yüzeyi olarak kullanmayiniz.
• Montaj için urunle tedarik edilen vidalari kullaniniz veya, tedarik edilmedişi takdirde, uygun vida tipini satin aliniz.
• Kurulum Kilavuzunda yer alanDOGRU uzunluktaki vidalan kullaniniz.
• Tüm sorulariniz icin yetkili destek hizmetini veya uzman tekniysen ile irtibataGPCINZ.

DAIKKAT!

• Kilavuzda yer alan talimatlara uygun sekilde vida ve sabitleme aygittarinin yerlestirilmemesi elektriksel tehlikelere neden olabilir.
• Bir programlama cihazi, zamanlama cihazi, ayir uzaktan kumanda veya otomatik olarak devreye giren herhangi baska bir donanimla birlikte kullanmayin.

Bu cihaz, 2012/19/EC sayili Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarincia isaretlenmistir. Bu urunun uygun bir sekilde atilmasini sagladiginiz takdirde, cevre ve insan sagligi acisindan soz konusu urunun uygunsuz bir sekilde isleme tabi tutulmasi sonucu ortaya cikabilecek olasi olumsuz etkileri onlemis olacaksiniz.

Urün ya da urün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın eysel bir atik olarak görtlmemesi gerektiğine isaret eder. Cihaz, bu tip elektrkli ve elektronik cihazlarin atildigi donusumlu toplama noktasina teslim edilmelirdir. Atiklari yok etme ilemi, atik yok etme konusunda cevre ile ilgili mevcut yerel duzenlemeler dokultusundaGPCkelestirilmelirdir.

Bu urunun geri donusum kosullari hakkinda ayrintili bilgi icin, hudutlari icinde bulundugunuz belediyenin ilgili dairesine, atik yok etme servisine veya urunun saticisina danisin.

Bu aygit asagida belirtilenlere gore tasaranmis, test edilmis ve ureilmistir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacíyla.Doğru bir kullanı icin oneriler: Pisirmeye baslarken davlumbazi minimum hizda ÇALISTIRINIZ ve pişirme islemi bittikten sonra birkaç dokika daha calisir konumda birakiniz. Hizi yalinizca fazla miktarda duman ve buhar varsa artiriniz ve takviye hizi(lari) yalinizca uç durumlarda kullanı. Iyi bir koku azaltma etkinliginin korunması icin gerektiginde carbon filtrreyi(leri) degistiriniz. Iyi bir yap filtresi etkinliginin korunması icin gerektiginde yag filtresini(lerini) temizleyiniz. Etkinligini optimize etmek ve gürultüyu en Denniski seviyeye indirmek icin bu kullanim bilavuzunda belirtilen maksimum kanal sistemi capini kullanız.

Kullanim

Davlumbaz, havayi disari atici veya filtr edici model olarak tasarlanmistir.

Aspire eden versiyon

Yemek buharlari, baglanti falanjina sabittenmis bir tahiye

borusu saysinde disariya attilirar.

UYARI:

Tahliye borusu urun ile birlikte tedarik edilmez. Ayrica satin alinalmadir.

Tahliye borusunun capi baglanti halkasinin capina esit olmalidir.

UYARI:

Eger davlumbazin k carbon filtrleri var ise bunlar cikartilmaldir.

Davlumbazi duvardaki cikis borularina ve aigizlarina baglayiniz. Diametresi hava cikisiyla ayin olmalidir (baglanti halkasi).

! Mümkür olan en kisa boyda tahiye borusu kullanin
! En az sayida dirsege sahip boru kullanin (Maksimum dirsek aci: 90^
! Borunun kesitinin ( genisliginin ) ani olarakdehydesinden kaçınin.

Dikkat! Cihazla birlikte carbon fibre (monte edilmis veya kit olarak) verilmediigi takdirde, siparis edilmelidir.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktanilmadan once icerdigi kokusundan ve yağdan artilacaktir. Bu versiyonda davlumbaz kullanmak icin aktif carbon bazl bir filtrsisteminin takilmasi gerekir.

Dikkat! Cihazla birlikte carbon filtré verilmediği takdirde, siparis edilmelidir ve yerine takilmalDIR.

Kurulum

Ocagin uzerindeki piirme kaplari icin destek yüzeyleri ile ocak davlumbazinin en alçak kismiarasindaki minimum mesafe, elektrikli isticilardan 50 cm, gaz veya gazla-elektrkle calisan ocaklardan 65 cm'den az olmamaldir.

Gazl ocaklarin kurulumuyla ilgili olarak talimatarda daha fazla mesafe belirtilyorsa, buna bagl kalimaldir.

Elektrik baglantisi

Ana güç kaynagi davlumbaziniconey eralanplakada belirtilen degere uygun olmalidir. Davlumbazi varsa bir fis ile mevcut duzenlemelere uygunbirpriz takip erisilebilirbir alana yerlestiriniz.Kurulumdan sonra da eger cihazin fis yokise (dogrudan sebeke baglantisi) veya pris erisilebilirbir yerde degilse,asiri akim kategorisi III ile ilgili kosullar altinda ana kablonun baglantisin tamamen kesilmesini saglayan, standartlara uygun cift kutuplu bir anahtar kullanin.

UYARI:

Davlumbazi ana guc kaynagina yeniden baglamadan ve etkin sekilde calistigini kontrl etmeden once, ana guc kaynagik kablosunun duzgun takilip takilmadigi denetleyin.

Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise basvurun.

Montaj

Montaja başlamadan önce:

• Satin alinan urunun secilen montaj alani icin uygun boyutta olup olmadigi nki konrol edin.
  Varsa aktif k carbon (^) litresini cikariniz (ilgili paragrafaba bakiniz). Bu/bunlar sadece davlumbazi filtreli model olarak kullanmak isterseniz monte edilecektir.
  (Nakliye aciisindan) davlumbazin icinde bska malzemelerin (orn. vida paketi (^) , garanti karti (^*) vs) bulunup bulunmadigi n kontrol ederek bunlari cikarin ve ayiri bir verd mehafaza edin.

Bu davlumbaz bir kabine veya baska bir destege oturtulmak üzere tasarlanmistir.

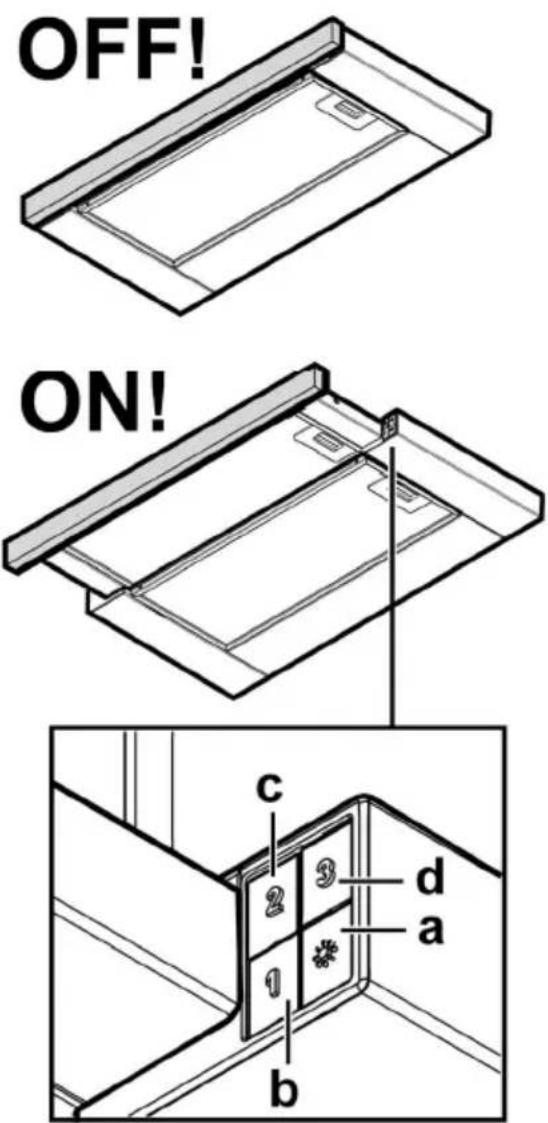

Calistirma

Davlumbazin üzerinde aspirator hizinin ayarlandigi bir kontrol paneli ve pişirme alanı ilşiklarini kumanda eden bir lamba anahtarı bulunmaktadir.

a. ON (Açık)/OFF (kapalı) ilek düzmesi
b. OFF (kapali)/1inci hiz Düğmesi
c. 2inci hiz secimi
d. 3uncu hiz seçimi

Bakim

Temizleme

SADECE ilk suya batirilmis bir bez ve notr svi deterjanla temizleyiniz. TEMIZLIK TAKIMLARI VE ALETLERI KULLANMAYINIZ! Asindirici urnler kullanmayiniz. ALKOL KULLANMAYINIZ!

Yagfiltresi

Sekil 10-21

Pisirme sonucu olusan yaq taneciklerini tutar.

Yag filtresi, ayda bir asitsiz deterjanla, elde veya duşuk isi ve kisa devreye programlanmisi bir bulasik makinesinde temizlenmelidir. Bulasik makinesinde yikandiginda, yag filtresinin rengi haficce solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yag filtresini cikarmak icin yay birakma kolunu cekin.

Kömür filtresi (yalnizca filtreli modellerde) Sekil 20

Filtre, pisen yemeigin neden oldugu rahatsiz edici kokulari emer.

Etkin körür filtrne, pişirme turüne ve yag filtresinin temizlenme siklçina®, olarak daha uzun surede dolar.

Her kosulda en az dört ayda bir kartusun degistirilmesi gerekir.

Karbon filtré yikanmaz ve yeniden kullanilabilir hale getirilemez.

Antiag filtrerini cikartiniz.

Yer taraf icin bir adet karbonlu filtreyi yerleştinrip davlumbaza takiniz.

Antiag filtrerli yeniden yerine takiniz.

Lambalari degistirme

Davlumbazin elektrik baglantisin kesin.

Uyari! Ampullere dokunmadan once, soguduklarindan emin olun.

Cekilebilir bolumu tamamen cikarin.

Ampul gozune ulasmak icin anti-yag filtresini koruyan izgarayi veya anti-yag filtresini cikartiniz.

Hasarli lambayi cikanip, yenisyle degistirin (asaigidaki tabloya basvurun):

Lamba	Güç (W)		Soket
	3		E14
Gerilim (V)		Boyut (mm)
230		55 (Işkı Merkezi Uzunluğu)
ILCOS D Kodu (IEC 61231'e güre)
DRGSB/C/UB-3/27/1B-230-E14-55

Izgaray tekrar yerine yerleştiniz.

Lambalar yanmiyorsa, teknik destegi cagirmadan once duylarina dizgun sekilde oturduklarindan emin olunuz.
