Typ produktu	Odsavač par
Značka	Elica
Model	ELITE 14 PRF0037987B
Použití	Odsávací (venkovní odvod) nebo filtrační (vnitřní recirkulace)
Počet rychlostí	3 odsávací rychlosti
Osvětlení	LED žárovka 3W, patice E14
Elektrické napájení	230 V, 50 Hz
Tukový filtr	Kovový, mytelný v myčce nádobí
Uhlíkový filtr	Aktivní, výměna každé 4 měsíce
Minimální bezpečná vzdálenost (elektrický)	50 cm
Minimální bezpečná vzdálenost (plyn/kombinovaný)	65 cm
Venkovní čištění	Vlhký hadřík s neutrálním čisticím prostředkem
Čištění tukového filtru	Každý měsíc, ručně nebo v myčce nádobí (krátký cyklus, nízká teplota)
Výměna žárovky	Žárovka 3W E14, přístupná po odstranění mřížky
Typ instalace	Vestavná do skříňky
Průměr odvzdušňovacího potrubí	Volba podle příruby (není součástí dodávky)
Bezpečnostní pokyny	Odpojte před údržbou, neflambujte pod digestoří, používejte rukavice
Dostupné náhradní díly	Uhlíkový filtr, žárovka, tukový filtr
Opravitelnost	Žárovka a filtry vyměnitelné uživatelem

Často kladené otázky - ELITE 14 PRF0037987B ELICA

Jak nainstalovat digestoř v odsávací verzi?

Pro instalaci digestoře v odsávací verzi ji musíte připojit k venkovnímu odvzdušňovacímu potrubí. Odstraňte uhlíkový filtr, pokud je přítomen. Použijte odvzdušňovací hadici stejného průměru jako příruba (není součástí dodávky). Dodržujte minimální bezpečnou vzdálenost: 50 cm pro elektrický sporák a 65 cm pro plynový nebo kombinovaný sporák.

Jak čistit tukový filtr?

Kovový tukový filtr je třeba čistit jednou měsíčně. Můžete jej umýt ručně neagresivním čisticím prostředkem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Pozor: mytí v myčce může filtr odbarvit, ale neovlivní jeho účinnost. Pro demontáž zatáhněte za pružinovou rukojeť.

Jak často vyměňovat uhlíkový filtr?

Aktivní uhlíkový filtr je třeba vyměnit maximálně každé 4 měsíce. Nelze jej čistit ani regenerovat. Nasycení závisí na frekvenci používání a pravidelnosti čištění tukového filtru. Při výměně nejprve odstraňte tukové filtry, poté zacvakněte nový uhlíkový filtr z každé strany.

Co dělat, když digestoř nejde zapnout?

Nejprve zkontrolujte, zda je napájení připojeno a zda nevypadl jistič. Pokud digestoř svítí, ale osvětlení nefunguje, zkontrolujte správné usazení žárovek. Pokud problém přetrvává, kontaktujte servis. Nepoužívejte digestoř bez nasazených žárovek.

Mohu používat digestoř bez filtru?

Ne, je nutné používat digestoř se správně nasazenými filtry. U filtrační verze je uhlíkový filtr povinný. U odsávací verze musí být vždy nasazen tukový filtr. Nikdy nepoužívejte digestoř bez nasazené mřížky.

Jaká je minimální vzdálenost mezi digestoří a sporákem?

Minimální vzdálenost mezi varnou plochou a nejnižší částí digestoře je 50 cm pro elektrické sporáky a 65 cm pro plynové nebo kombinované sporáky. Pokud výrobce sporáku uvádí větší vzdálenost, dodržte ji.

Jak vyměnit žárovku v digestoři?

Nejprve odpojte spotřebič od elektrické sítě. Ujistěte se, že jsou žárovky studené. Zcela vysuňte zásuvku, poté sejměte sací mřížku pro přístup k žárovce. Vyměňte vadnou žárovku za novou typu 3W, patice E14, napětí 230V (reference ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Nasaďte zpět mřížku.

Proč moje digestoř vydává hluk?

Nadměrný hluk může mít několik příčin: zanesené filtry, ucpané nebo špatně nainstalované odvzdušňovací potrubí nebo příliš mnoho kolen v hadici. Pravidelně čistěte tukový filtr a kontrolujte volnost odvzdušňovacího potrubí. Vyhněte se změnám průměru hadice a omezte počet kolen.

Mohu prát uhlíkový filtr?

Ne, aktivní uhlíkový filtr nelze prát ani regenerovat. Musí se vyměnit každé 4 měsíce. Pokud jej vyperete, ztratí své vlastnosti filtrace pachů. Objednejte náhradní filtr vhodný pro váš model.

Jak aktivovat maximální rychlost?

Digestoř je vybavena 3 odsávacími rychlostmi. Pro aktivaci maximální rychlosti stiskněte odpovídající tlačítko (rychlost 3). Zrychlenou rychlost používejte pouze při velkém množství kouře nebo páry. Pro snížení dopadu na životní prostředí používejte při běžném vaření minimální rychlost a nechte digestoř běžet několik minut po vaření.

NÁVOD K OBSLUZE ELITE 14 PRF0037987B ELICA

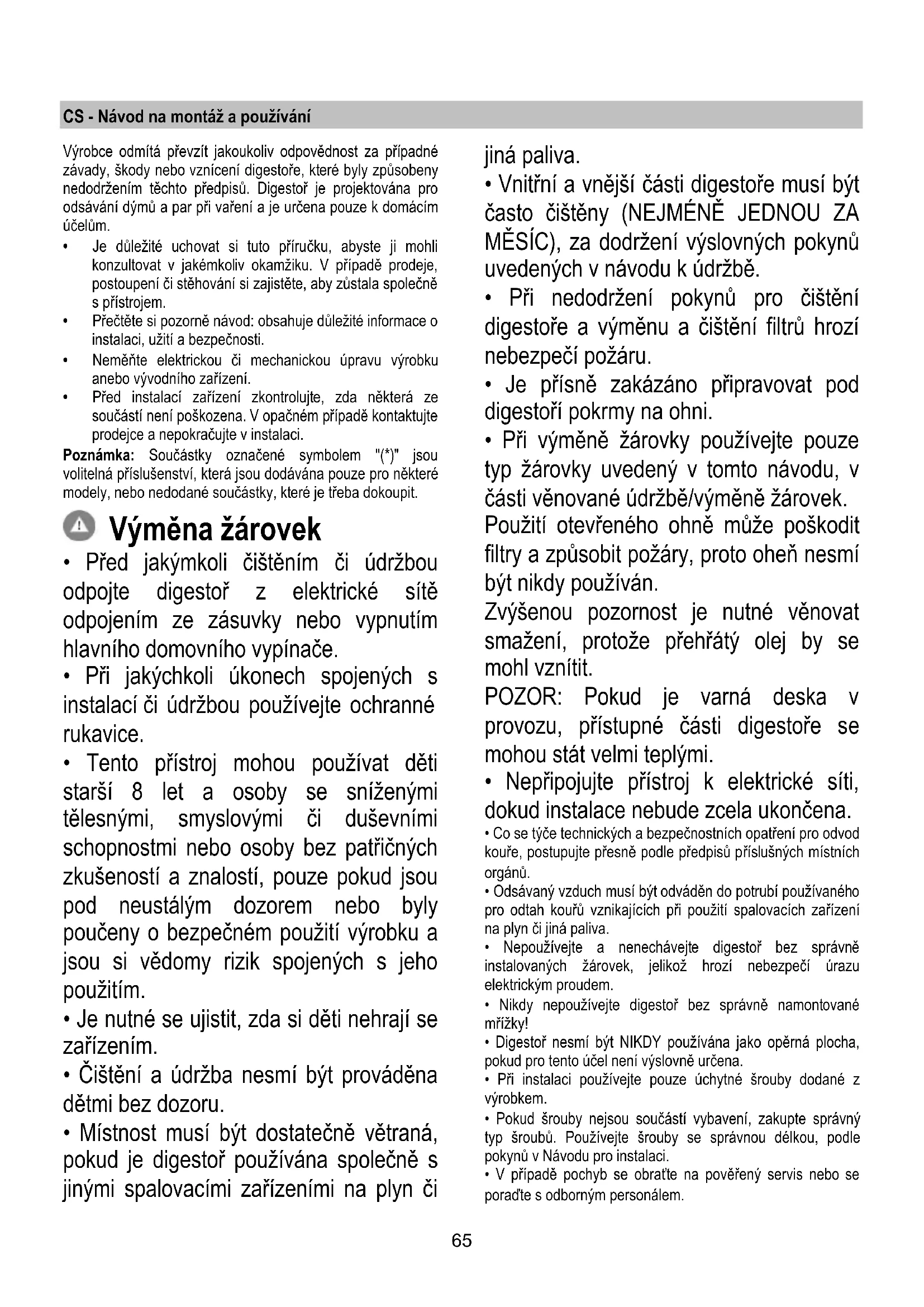

CS Návod na montáž a používání

SK Návod na montáž a použití

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení a stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmikoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či

jiná paliva.

• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými. - Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena. - Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů. - Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouře vznikajících při použití spalovacích zařízení na plyn či jiná paliva. - Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem. - Nikdy nepoužívejte digestoř bez správně namontované mřížky! - Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena. - Při instalaci používejte pouze uchycovací šrouby dodané s výrobkem. - Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít ke vzniku nebezpečí elektrické povahy. - Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní zvláštní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování účinnosti.

Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Používejte co nejkratší odtahové potrubí.

Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

Vyhněte se zásadním změnám sekce vedení odtahu.

Pozor! Jestliže je digestoř vybavena uhlíkovým filtrem, je třeba ho odstranit.

Provedení filtrace

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachu. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Pozor! Jestliže digestoř není vybavena uhlíkovým filtrem, musí být objednán a namontován před užitím přístroje.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Před zahájením instalace:

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba je/jej namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnit odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

Tento typ digestoře musí být vestavěn do závěsné skříňky anebo do jiné podpory.

Provoz

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

a. spínač osvětlení ON/OFF. b. vypínač OFF/rychlost 1 c. volba rychlosti 2 d. volba rychlosti 3

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr. 10-21

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchynské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 20

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Vyjměte tukový filtr.

Přiložte na každou stranu filtr s uhlíkem a zavěste ho na digestoř.

Vložte opět tukové filtry.

Výměna žárovek

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel si ověřte, že vychladla.

Vyjměte kompletně zásuvku.

Vyjměte odsávací mřížku, abyste pronikli do úložného prostoru svítidel.

Vyjměte poškozenou žárovku a vyměňte ji za novou (viz tabulka níže):

Žárovka	Výkon (W)		Patice
	3		E14
Napěti (V)		Rozměry (mm)
230		55 (Délka od světelného středu)
Označeni ILCOS D podle normy IEC 61231
DRGSB/C/UB-3/27/1B-230-E14-55

Opět namontujte mřížku.

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do objímky.

SK - Návod na použitie a montáž

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

! Používajte čo najkratšie odťahové potrubie.

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Pozor! Pokiaľ je digestor vybavený uhlíkovým filtrom, je potrebné ho odstrániť.

Filtračná verzia

Elektrické napojenie

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Uhlíkový filter (iba pre filtračnú verziu)

Obr.20
