Terméktípus	Elszívó páraelszívó
Márka	Elica
Modell	ELITE 14 PRF0037987B
Használat	Elszívó (külső kivezetés) vagy szűrő (belső recirkuláció)
Sebességfokozatok száma	3 elszívási sebesség
Világítás	LED lámpa 3W, E14 foglalat
Elektromos táplálás	230 V, 50 Hz
Zsírszűrő	Fém, mosogatógépben mosható
Aktív szénszűrő	Aktív, 4 havonta cserélendő
Minimális biztonsági távolság (elektromos)	50 cm
Minimális biztonsági távolság (gáz/vegyes)	65 cm
Külső tisztítás	Nedves ruhával, semleges tisztítószerrel
Zsírszűrő tisztítása	Havonta, kézzel vagy mosogatógépben (rövid ciklus, alacsony hőmérséklet)
Lámpa csere	3W E14 izzó, a rács eltávolítása után hozzáférhető
Beépítési típus	Szekrénybe süllyeszthető
Elszívócső átmérője	A csatlakozó karima szerint választandó (nem tartozék)
Biztonsági előírások	Karbantartás előtt húzza ki, ne lángoljon a páraelszívó alatt, használjon kesztyűt
Elérhető alkatrészek	Aktív szénszűrő, izzó, zsírszűrő
Javíthatóság	Izzó és szűrők felhasználó által cserélhetők

Gyakran ismételt kérdések - ELITE 14 PRF0037987B ELICA

Hogyan telepítsem a páraelszívót elszívó üzemmódban?

A páraelszívó elszívó üzemmódban történő telepítéséhez csatlakoztassa egy külső elszívócsőhöz. Távolítsa el a szénszűrőt, ha van. Használjon a csatlakozó karimával azonos átmérőjű elszívócsövet (nem tartozék). Tartsa be a minimális biztonsági távolságot: 50 cm elektromos tűzhely esetén, 65 cm gáz vagy vegyes tűzhely esetén.

Hogyan tisztítsam a zsírszűrőt?

A fém zsírszűrőt havonta egyszer kell tisztítani. Kézzel enyhe tisztítószerrel vagy mosogatógépben alacsony hőmérsékleten, gyors programon mosható. Figyelem: a mosogatógépes mosás elszínezheti a szűrőt, de nem befolyásolja a hatékonyságát. A szétszereléshez húzza meg a rugós fogantyút.

Milyen gyakran kell cserélni a szénszűrőt?

Az aktív szénszűrőt maximum 4 havonta kell cserélni. Nem tisztítható vagy regenerálható. A telítődés a használat gyakoriságától és a zsírszűrő rendszeres tisztításától függ. A cseréhez először távolítsa el a zsírszűrőket, majd pattintsa be az új szénszűrőt mindkét oldalon.

Mit tegyek, ha a páraelszívó nem kapcsol be?

Először ellenőrizze, hogy az elektromos tápellátás csatlakoztatva van-e, és hogy a megszakító nem kapcsolt-e le. Ha a páraelszívó be van kapcsolva, de a világítás nem működik, ellenőrizze, hogy a lámpák megfelelően vannak-e behelyezve. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a vevőszolgálattal. Ne használja a páraelszívót a lámpák nélkül.

Használhatom a páraelszívót szűrő nélkül?

Nem, a páraelszívót csak a megfelelően felszerelt szűrőkkel szabad használni. Szűrős változat esetén a szénszűrő kötelező. Elszívó változat esetén a zsírszűrőnek mindig a helyén kell lennie. Soha ne használja a páraelszívót a rács nélkül.

Mekkora a minimális távolság a páraelszívó és a tűzhely között?

A főzőfelület és a páraelszívó legalsó része közötti minimális távolság 50 cm elektromos tűzhelyeknél, és 65 cm gáz- vagy vegyes tűzhelyeknél. Ha a tűzhely gyártója nagyobb távolságot ír elő, tartsa be azt.

Hogyan cseréljem ki a páraelszívó izzóját?

Először húzza ki a készüléket az elektromos hálózatból. Győződjön meg arról, hogy a lámpák hidegek. Vegye ki teljesen a fiókot, majd a szívórécsét az izzóhoz való hozzáféréshez. Cserélje ki a hibás izzót egy új, 3W, E14 foglalat, 230V feszültség típusúra (ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Szerelje vissza a rácsot.

Miért zajos a páraelszívóm?

A túlzott zaj több okból is adódhat: eltömődött szűrők, elzáródott vagy rosszul telepített elszívócső, vagy túl sok ív a csőben. Rendszeresen tisztítsa a zsírszűrőt, és ellenőrizze, hogy az elszívócső szabad-e. Kerülje a cső keresztmetszetének változtatását, és korlátozza az ívek számát.

Kimoshatom a szénszűrőt?

Nem, az aktív szénszűrő nem mosható és nem regenerálható. 4 havonta kell cserélni. Ha kimossa, elveszíti szűrőképességét. Rendeljen a modelljéhez illő csere szűrőt.

Hogyan aktiváljam a maximális sebességet?

A páraelszívó 3 elszívási sebességgel rendelkezik. A maximális sebesség aktiválásához nyomja meg a megfelelő gombot (3-as sebesség). Csak nagy mennyiségű füst vagy gőz esetén használja a gyorsított sebességet. A környezeti hatás csökkentése érdekében normál főzéskor használja a minimális sebességet, és hagyja a páraelszívót néhány percig működni főzés után.

HASZNÁLATI ÚTMUTATÓ ELITE 14 PRF0037987B ELICA

HU Felszerelési és használatiutasítás

BG Ihctpykun 3a MoHTax n ynoTpe6a

RO Instruetiuni de montaj si utilizes

RU Иструкция по моNTажу и заци

UK Ihctpykuia 3 MOHTaKy i ekcnnyatauii

KK MoNTaxday meH naIdaIaHy HycKaybl

MK YnataCTBO 3a MOHTaxa npakyBaHe

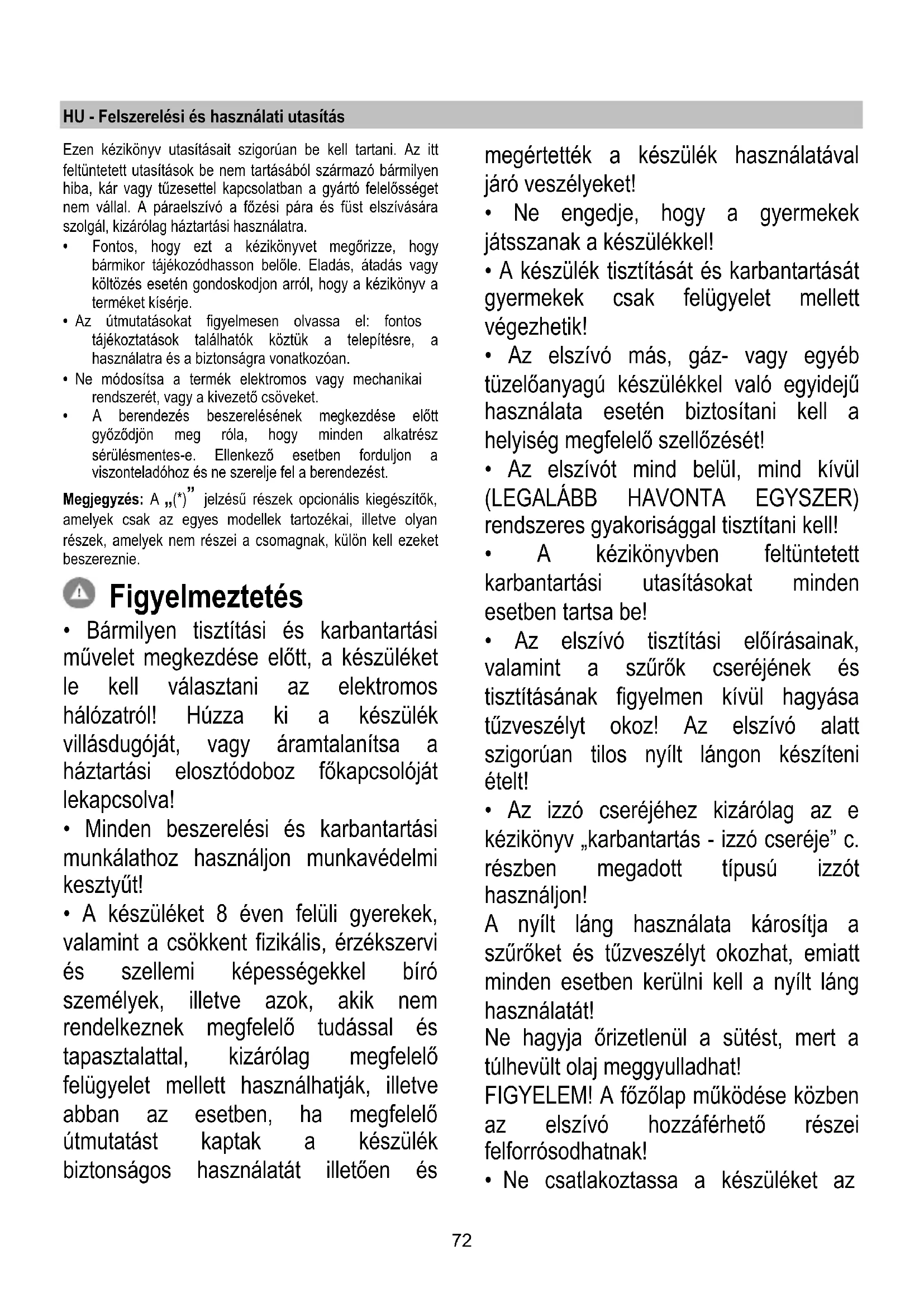

HU - Felszerelési és használatiutasítás

Ezen kézikönyuutasításait szigoruan be kell tartani. Az itt feltüntetét utasítások be nem tartásából szármaszo barmilyen hiba, kár vagy tüzesettel kapcsolatban a gyártó felelosséget nem vällal. A páraelszívo a fózési pára és füst elszívasára szolgál, kizárólag háztartási használatra.

• Fontos, hogy ezt a kezikonyvet megorizzne, hogy barmikor tajekozodhasson belöle. Eladás, atadás vagy koltzés eseten gondoskodjon arról, hogy a kezikonyv a terméket kiserje.
• Az utmutatasokat figyelmesen olvassa el: fontos tajekoztatasok talalhatok koztuk a telepitésre, a hasznalatra es aBiztonságra vonatkozoan.
• Ne módositsa a termek elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.
  A berendezés beszerelésének megkezdésé elott gyözödjön meg rola, hogy minded alkatrész sérulismentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezest.

Megegyzés: A (^*) jelzésü részek optionális kiegészítok, amelyek csak az egyes modelelek tartozékai, illetev olyan részek, amelyek nem részei a csomagnak, kulön kell ezeket beszerezie.

Figyelmeztetes

Barmilyen tiszitasi es karbantartasi muvelet megkezdese elott, a keszuleket le kell valasztani az elektromosh halozatról! Huzza ki a keszulek villasdugojat, vagy aramtalanitsa a hazartasi elosztódoboz fokapcsoljat lekapcsolvera!
- Minden beszerelési és karbantartásimunkalathoz használjon munkavédelmikesztyút!
- A keszüléket 8 EVEN felüli gyerekek, valamint a csökkent fizikális, érzékszerviés szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelo tudással és stapasztalattal, kizárólag megfelelo felügyelet mellett használhatják, illetve abban az esetben, ha megfelelo utmutatást kaptak a keszülékbiztonságos használatát illetöen és

megértéték a készülék hasznalatával jarro veszélyeket!

• Ne engedje, hogy a gyermekek jatsszanak a keszülékkel!
• A keszülék tisztlatasát és karbantartásat gyermekekCsak felugyeletmellett végezhetik!
• Az elszívó más, gázt-vagy egyébtüzelőanyagu készülékkel való egyidejúhasználata esétén biztosítani kell a helyiség megfelelo szellőzesét!
• Az elszivot mind belül, mind kivül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tiszṭitani kell!
  A kezikonyvben felttumentt karbantartasi utasitasokat minden esetben tartsa be!
• Az elszívó tiszítási előirásainak, valamint a szúrók cseréjének és tiszításanak figyelmen kivül hagyásatúzveszényt okoz! Az elszívó alatt szigoruan tilos nyílt lágon készǐteniételt!
• Az izzó cseréjéhez kizarólag az e kézikönyv „karbantartás - izzó cseréje" c. részben megadott tipusú izzóth használjon!

A nyílt láng használata károsítja a szúróket és tűzveszélyt okozhat, emiatt minded esetben kerülni kell a nyílt láng használatát!

Ne hagyja orizetlenul a sutest, mert a tulhevult olaj meggyulladhat!

FIGYELEM! A fozolap mukodese kozben az elszivo hozzaferheto reszei felforrosodhatnak!

• Ne csatlakoztassa a készüléket az

electromos halózatra, amíg a beszerelést teljesen el nem végezte!

• A fustelvezetéshez szükséges muzsaki és biztonsági intezkedeseket illetöen, az illetékes helyi hatósagok vonatkozó rendeleteit szigóuan tartsa be!
• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemü készülékek füstjenek elvezétéshez használt csöben szállitani!
• Ne használja az elszivôt helytelenül felszerelt lampával, illetve ne hagyja azt lampa nélkül, mert áramütest okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkü!
• Az elszivot SOHA ne használja tárolófelületként, hacak az ilyen celra valo használata nincs egyertelmüen jelezve!
• Beszereléshez kizárolag a keszülékhez mellekelt csavarokat használaj! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelo tipusu csavarok beszerezésere!
• A beszerelési utmutatóban felttuntet, megfelelo hosszúsagú csavarokat használjon!
• Kétseg eseten kérijen tajékoztatast a szakserviztól, vagy hasonlo képesitésu szemelyzettól!

FIGYELEM!

• A csavarok és rögzítő elementknek nem az utmutató szerinti felhelyezése áramütés-veszényt okozhat!
• Ne használja programozóval, idözítóvel, kūlónálo távirányítóval vagy barmilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

A keszülken talalható jelzés megfelel az elektromos és elektronikus berendezesek hulladékairól szólo 2012/19/EC europai irányelven (WEEE) foglalt elöirasoknak.

A hulladékká valt termek szabályszeru elhelyezével On segit elkerulni a kornyezettel és az emperi egészséggel kapcsolatos azon esetleges negativ kovetkezményeket, amelyeket a termek nem megfelelo hulladékzelezese egyébként okozhatna.

A terméken vagy a termékhez mellekelt dokumentumokon felttuntetett

jelzés arra utal, hogy ez a termek nem kezelhö háztartási hulladékként. Ehelyett a terméket a villamos es elektronikus berendezések ujrahasznosításat vegző telephelyek valamelyikén kell leadni.

Kiselejtészkor a hulladékeltávolitásra vonatkozó helyi kornyezetvedelmi elóirások szerint kell eljární.

A termek kezelésével, hasznositásával és ujrahasznositásával kapcsolatos bovebb tajékoztatásjert forduljon a lakohelye szerinti polgarmesteri hivatalhoz, a haztartási hulladékok kezelését vegzó tarsasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezest a kovetkezó szabványoknak megfeleloentervezték, gyartották, és ellőriztek:
- Biztonsag: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
Teljesitmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;

ISO 3741; EN 50564; IEC 62301.

• Elektromagneses összeférhetöseg EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelelo hasznalatot es a kornyezetre gyakorolt kuros hatas mersekleset elosegito javaslatok: Az elszivot a minimum sebessegen kapcsolja be akkor, amikor a fozest megkezdi, es hagyja nehany percig uzemelni meg azt kovetoen is, hogy a fozest befejezte. A berendezest csaik akkor kapcsolja nagyobb sebessegfokozatra, ha a fozes kozben nagy mennyisegu fust vagy goz keletkezik, es csaik akkor hasznalja az intenziv sebessaget, haarra tenylegesen szukseg van. Cserelje ki a szenszuroket akkor, amikor a berendezes jelzi ennek szuksegessegt, igyBiztosithatja, hogy a keszulek hatekonyan nyeli el a szagokat. A megfelelo szurokepessegbiztositasa erdekuben cserelje ki a zsirszurot akkor, amikor a berendezes erre figyelmzet. A hatekonysag novelse es a zajszt csokkentese erdekuben tanacsos a jelen utmutato altal megadott maximalis csoatmeroket alkalmazni.

Hasznalat

Az elszivot ugy terveztek, hogy kivezetett uzemmodban a szabadba torten no kibocsatassal, vagy filteres, keringtetett uzemmodban mukodhessen.

Beszívó

A gozok kivezetese a gyujtokarimahoz rogzitett elvezetocsovontortenik.

FIGYELEM!

Kivezetocso nincs a csomagban, kulon kell azt megvennie. Az elvezetocso atmeroje az osszekot gyuru atmerojvel azonos kell legyen

FIGYELEM!

Amennyiben az elszívó szénfilteres, szükséges annihiliert kiemelése.

Csatlakoztassa a páraelszívó t a levegokimenettel (csatlakoz karma) azonos atmérójú kivezetó csöhöz.

! Minimális hosszúságú csövezétéket használjon.
! A csővezéték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°).
! Kerüle a csö deformálóását.

Figyelem! Ha a páraelszívó szénfilterrel rendelkezik, ezt ki kell venni!

Szuroverzio

Az elszivott levego zsirtalanitasra, majd szagtalanitasra kerul, mielott a terembe visszaaramoltatasra kerulne. Az elszivo Iyen uzemmodban valo hasznalatahoz szuksseges tovabbi, aktiv szen alapu szurorendszer installmenta.

Figyelem! Ha a páraelszívo szénfilterrel nem rendelkezik, ezt meg kell rendelni, és hasznalatba vétel elött fel kell szerelni.

Felszerelés

A fozokszulek felulete es a konyhai szagelszivo legalso része kozotti minimalis tavolsag nem lehet kisebb, mint 50cm elektromos fozolap, es 65cm gaz vagy vegyes tuzelésu fozolap eseten.

Ha a gazfozolap beszerelési utasitásaban ennel nagyobb tavolsag szerepel, azt kellfigyelembe venni.

Villamos bekotés

A halózati feszültsegnek azonosnak kell lennie a konyhai páraelszívo besejében elhelyezett muszaki adattáblán felttuntett feszültseggel. Ha az elszívo rendelkezik villásdugóval, csatlakoztassa egy hozzaférhétó helyen elhelyezett, az érvényben levő szabványoknak megfelelo dugaszoló alzathoz, akár a beszerelést követöen is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a halózathoz) vagy a dugaszoló alzat nem hozzaférhétó, szereljen fel egy szabványos, kétpólusu megszakitôt akár a beszerelést követöen is, amely III. tularam-kategori esetenBiztositja a halózatról valo teljes levalasztását, a telepitésizabályoknak megfelelōen.

FIGYELEM!

Mielott az elszívo áramköret visszaköti a halózatba és Ellenörzi, hogy az elszívo helyesen muködk-e, mindig ellenörizze azt is, hogy a halózati gezeték beszereléses szabályos-e.

Az elszivo specialis kabelle rendelkezik, melynek serulése eseten cserejét kérje a szakserviz szolgállól.

Felszerelés

Pielott a telepitest elkezdené:

Ellenorizze, hogy a megvasarolt termek a kivalaszott telepitési helynek megfelelo méretü-e.
- Vegye le az aktiv szenes filtriert/filterereket (^) ha van agépen (lásd a vonatkozo bekezdést is). EztCsak akkor kell visszaszerelni, ha az elszívó keringtetett üzemmodban kivanja hasznánl.
Ellenorizze, hogy az elszivo besejiben nem maradtak-e (szallitasi igenyek miatt) tartozekok (peldaul csavarokat tartalmazo zacskok (^) , garanciaokmany (^*) stb.) haigen, vegye ki es orizze meg.

Ezt a kurtötipust fali bütorba vagy más tartószerkezetbe valo beepitésre terveztek.

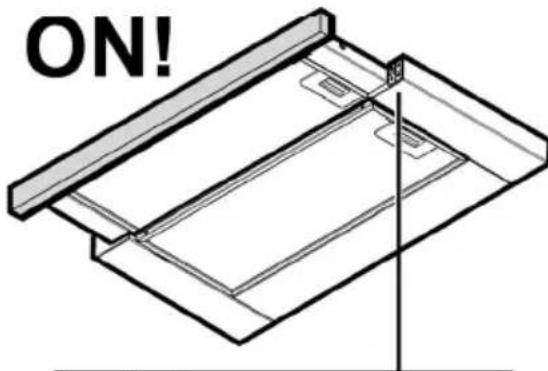

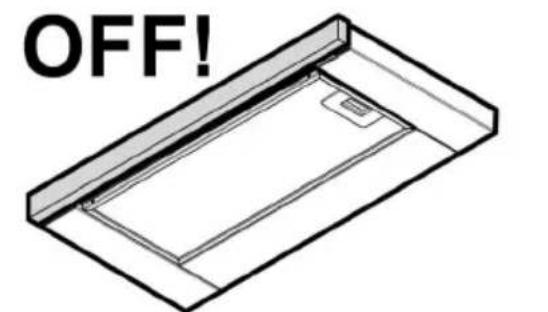

Muködese

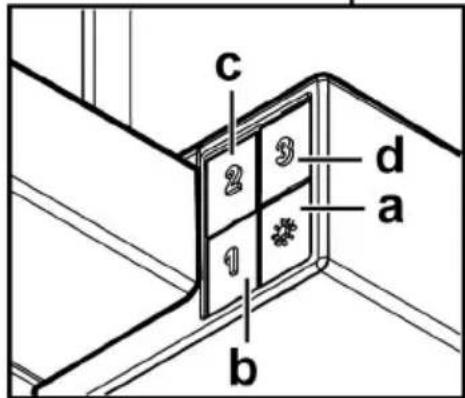

Az elszivo szivaserosseg-szabalyozoval es fozolapvilagitaskapcsolval ellatott kezelopanelle rendelkezik.

a. vilagitás kapcsoló BE/KI
b. Motor KI kapcsoló/ 1. sebesség
c. 1. sebesség kivalasztás
d. 3. sebesség kivalasztás

Karbantartás

Tisztlatas

A tiszitáshoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZITÁSHOZ NINCS SZUKSEG SEMMMILYEN ESZKÖZRE. Kerülje a surolószert tartalmazó mosószerek hasznalatát. NE HASZNÁLJON ALKOHOLT!

Zsirszuro filter

abra 10-21

Visszatartja a fozésból eredó zsirrészecskeket.

Havonta egyszer nem agressziv tiszititoszerrel, kézzel vagy mosogatogépen, alacsony hofokon és rovid ciklussal el kell mosogatni.

Mosogatogepen

torten

mosogatas

a

zsirszur

elszinezodését okozhatja, hatekonysagan.

de

nem

valtoztat

A zsirszuro filter leszerelsehez huzza meg a rugos horgot.

Szenfilter (csak keringtetett valtozat eseten)

abra 20

Magában tartja a fózesból szármatzo kelmetlen szagokat.

A szénfilter telitódése tobbe vagy kevesbé hosszú idő alattorténik meg, a tuzhely típusától és a zsirszúró tisztogatasának rendszerességotól fuggöen. Mindenképpenc scerénlkell a betétet legalább négyhavonkent.

NEM lehet kimosni vagy regeneralni

Vegye ki a zsirszuroket.

Mindkét oldalra helyezzen fel egy szénfiltert és rögzítse az elszívóhoz.

Helyezze vissza a zsirszuroket.

Egocse

Barmilyen karbantási munka megkezdéselott szüntesse meg az elszívo áramellátásat, kõsse ki a halózataból.

Figyelem! Mielott a lampakhoz érne, gyözódjön meg róla, hidegek-e.

Húzza ki teljesen a kihúzható fiokot

A vilagitotestekhez az elszivo racs leszerelse utan ferhet hozza.

Távolítsa el a sérult lámpát és helyettesütse egy újal (tanulmányozza az alábbi tablázatot):

Izzó	Teljesitmén y (W)		Foglala t
	3		E14
Tápfeszültseg (V)		Méret (mm)
230		55 (Fénytest hossza)
Kód ILCOS D (az IEC 61231 szabványnak megfeleloen)
DRGSB/C/UB-3/27/1B-230-E14-55

Szerelje vissza a rostelyt.

Amennyiben a vilagitas nem mukodik, mielott a muszaki szervizszolgálatot hivná ,ellenörizze, hogy az égok helyesen ileszkednek-e a foglalatba.
