Typ produktu	Okap kuchenny
Marka	Elica
Model	ELITE 14 PRF0037987B
Zastosowanie	Wyciąg (odprowadzenie na zewnątrz) lub pochłaniacz (recyrkulacja wewnętrzna)
Liczba prędkości	3 prędkości ssania
Oświetlenie	Lampa LED 3W, trzonek E14
Zasilanie elektryczne	230 V, 50 Hz
Filtr przeciwtłuszczowy	Metalowy, zmywalny w zmywarce
Filtr węglowy	Aktywny, wymiana co 4 miesiące
Minimalna odległość bezpieczeństwa (elektryczna)	50 cm
Minimalna odległość bezpieczeństwa (gaz/mieszane)	65 cm
Czyszczenie zewnętrzne	Wilgotna ściereczka z neutralnym detergentem
Czyszczenie filtra przeciwtłuszczowego	Co miesiąc, ręcznie lub w zmywarce (krótki cykl, niska temperatura)
Wymiana lampy	Żarówka 3W E14, dostępna po zdjęciu kratki
Typ instalacji	Do zabudowy w szafce
Średnica przewodu wydechowego	Do wyboru w zależności od kołnierza (nie w zestawie)
Wskazówki bezpieczeństwa	Odłączyć przed konserwacją, nie flambirować pod okapem, używać rękawic
Dostępne części zamienne	Filtr węglowy, żarówka, filtr przeciwtłuszczowy
Naprawialność	Żarówka i filtry wymienialne przez użytkownika

Często zadawane pytania - ELITE 14 PRF0037987B ELICA

Jak zainstalować okap w wersji wyciągowej?

Aby zainstalować okap w wersji wyciągowej, należy podłączyć go do zewnętrznego przewodu wydechowego. Usuń filtr węglowy, jeśli jest obecny. Użyj rury wydechowej o tej samej średnicy co kołnierz (nie w zestawie). Zachowaj minimalną odległość bezpieczeństwa: 50 cm dla kuchenki elektrycznej i 65 cm dla kuchenki gazowej lub mieszanej.

Jak czyścić filtr przeciwtłuszczowy?

Metalowy filtr przeciwtłuszczowy należy czyścić raz w miesiącu. Można go myć ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze i krótkim cyklu. Uwaga: mycie w zmywarce może odbarwić filtr, ale nie wpływa na jego skuteczność. Aby zdemontować, pociągnij za sprężynowy uchwyt.

Jak często wymieniać filtr węglowy?

Filtr węglowy aktywny należy wymieniać co 4 miesiące maksymalnie. Nie można go czyścić ani regenerować. Nasycenie zależy od częstotliwości użytkowania i regularności czyszczenia filtra tłuszczowego. Aby go wymienić, najpierw usuń filtry przeciwtłuszczowe, a następnie zatrzaśnij nowy filtr węglowy z każdej strony.

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź, czy zasilanie jest podłączone i czy wyłącznik nie zadziałał. Jeśli okap jest włączony, ale oświetlenie nie działa, sprawdź, czy lampy są prawidłowo włożone. Jeśli problem nadal występuje, skontaktuj się z serwisem. Nie używaj okapu bez zamontowanych lamp.

Czy mogę używać okapu bez filtra?

Nie, konieczne jest używanie okapu z prawidłowo zamontowanymi filtrami. W wersji pochłaniacza filtr węglowy jest obowiązkowy. W wersji wyciągowej filtr przeciwtłuszczowy musi być zawsze na miejscu. Nigdy nie używaj okapu bez zamontowanej kratki.

Jaka jest minimalna odległość między okapem a kuchenką?

Minimalna odległość między powierzchnią gotowania a najniższą częścią okapu wynosi 50 cm dla kuchenek elektrycznych i 65 cm dla kuchenek gazowych lub mieszanych. Jeśli producent kuchenki podaje większą odległość, należy jej przestrzegać.

Jak wymienić żarówkę w okapie?

Najpierw odłącz urządzenie od sieci elektrycznej. Upewnij się, że lampy są zimne. Całkowicie wyciągnij szufladę, a następnie kratkę wyciągu, aby uzyskać dostęp do żarówki. Wymień uszkodzoną żarówkę na nową typu 3W, trzonek E14, napięcie 230V (oznaczenie ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Zamontuj kratkę.

Dlaczego mój okap hałasuje?

Nadmierny hałas może być spowodowany kilkoma przyczynami: zabrudzone filtry, zatkany lub źle zamontowany przewód wydechowy, lub zbyt wiele kolan w rurze. Regularnie czyść filtr przeciwtłuszczowy i sprawdzaj, czy przewód wydechowy jest drożny. Unikaj zmian przekroju rury i ogranicz liczbę kolan.

Czy mogę umyć filtr węglowy?

Nie, filtr węglowy aktywny nie może być myty ani regenerowany. Należy go wymieniać co 4 miesiące. Po umyciu straci swoje właściwości filtracji zapachów. Zamów odpowiedni filtr zamiennik do swojego modelu.

Jak włączyć maksymalną prędkość?

Okap jest wyposażony w 3 prędkości ssania. Aby włączyć maksymalną prędkość, naciśnij odpowiedni przycisk (prędkość 3). Używaj prędkości przyspieszonej tylko w przypadku dużych ilości dymu lub pary. Aby zmniejszyć wpływ na środowisko, używaj minimalnej prędkości podczas normalnego gotowania i pozostaw okap włączony przez kilka minut po gotowaniu.

INSTRUKCJA OBSŁUGI ELITE 14 PRF0037987B ELICA

PL Instrukcja montazu i obslugi

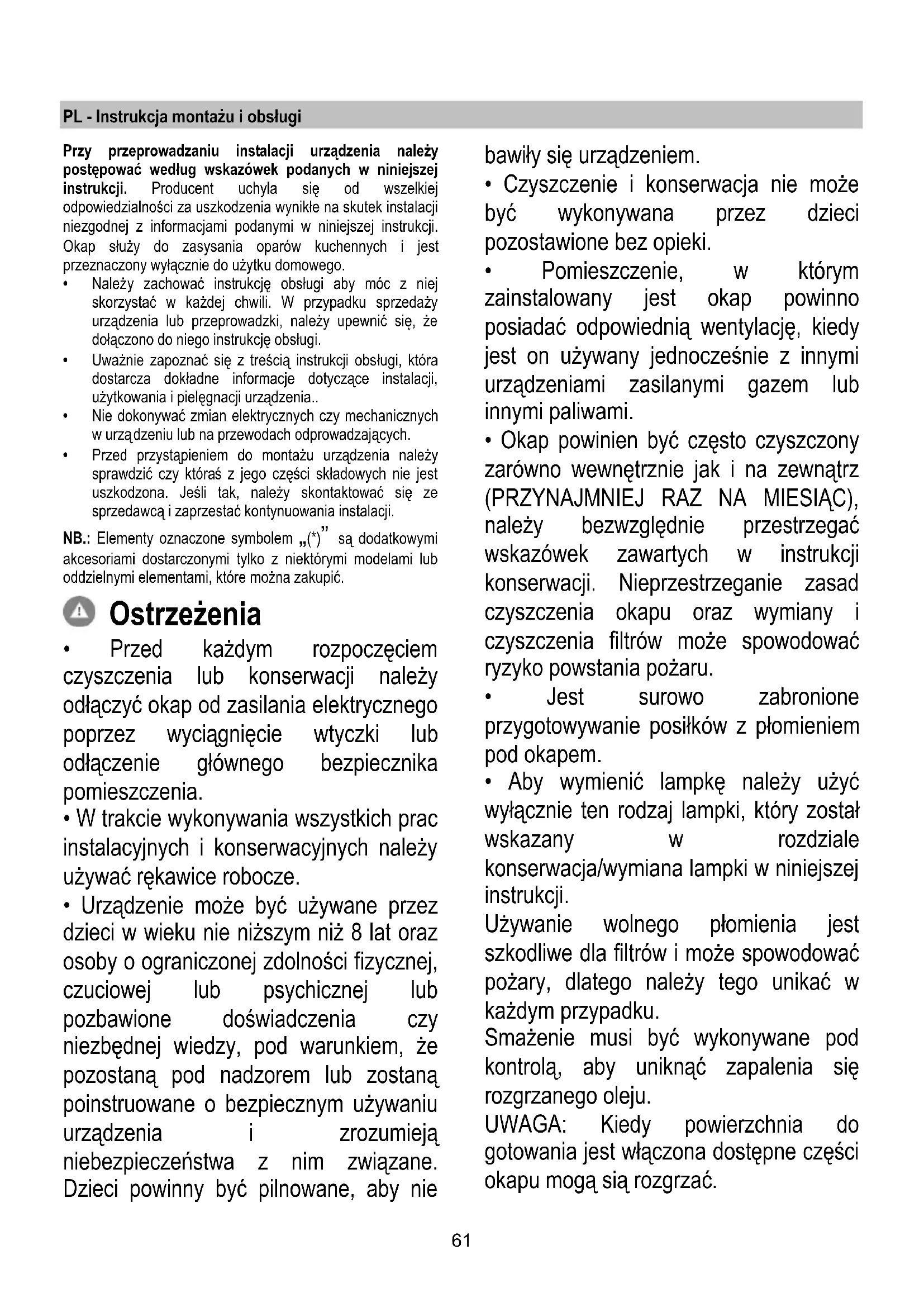

PL - Instrukcja montazu i obslugi

Przy przypeprowadzaniu instalacji urzadzenia sąȩy postępowć według wskazówek podanych w niniejszej instrukcj. Producent uchyla są od wszelkiej odpowiedzialnosci za uszkodzenia winiekle na skutek instalacji niedzgodnej z informacjami podanymi w niniejszej instrukcj. Okap sązy do zasysania oparów kuchenny ich jest przyznaczony wyłączne do uzytku domowego.

• Nalezy zachować instrukcję obstugi aby moc znej skorzystać w kaźdej chwili. W przypadku sprezedźny urzadzenia lub przypegowadzki,NSE upewnić sie,ź dolaczono do niego instrukcję obstugi.
  Uwacznie zapoznać sie ztreścia instrukcjbi obstrugi, która dostarcza dokladne informacja dotyczȩ instalaci, uzytkowania i pielegnagini urzadzenia..
• Nie dokonywac zmian elektrycznychczy mechanicznych w urzadzeniu lub na przewodach odpradowazajych.
• Przed przystapieniem do montazu urzadzenia sązy sprawdzićczy ktorasźego czemuść składowych nie jest uszkodzona. Jesli tak, sązy skontaktuć sie z e sprzemawca i zapržestć kontynuowania instalacji.

NB.: Elementy oznaczone symbolem „(*)” są dodatkowych akcesoriami dostarczonymi tylko z niedtórymi modelami lub oddzielnych elementami, któromatica zakupić.

Ostrzezenia

• Przed kazdym Rozpoczeciem czyszczenia lub konserwacci nalezy odłaczyć okap od zasilania elektrycznego poprzej wymiagniecie wtyczki lub odłaczenia glownik bezpiecznika pomieszczenia.
• W trakcie wykonywania wzystkich prac instalacyjnych i konserwacyjnych;nalezy uzywać rekawice robocze.
• Urzadzenia sączy uzywane przydzieci w wieku nie nigszym niz 8 lat oraz osoby o agraniczonej zdolnosci fizycznej, czuciowej lub psychicznej lub pozbawione dozwiedzenia czy niedźnej wiedzy, pod warunkiem, ze pozostana pod nadzorem lub zostana poinstruowane o bezpiecznych uzywaniu urzadzenia i zrozumiejaniebezpieczeństwa z nim zwiazane. Dzieci powinny byc pilnowane, abyNie

bawiy sie urzadzeniem.

• Czyszczenie i konserwacja nie są boć wykonywana przy czcie pozostawione bez opieki.
  Pomieszczenie, w ktorym zainstalowany jest okap powinno posiadc odpowiednia wentylacje, kiedy jest on uzywany"Justoczesnie z innymi urzadzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien byc czesto czyszczony zarówno wewnétrznie jak i na zewnatrix (PRZYNAJMNIEJ RAZ NA MIESIAC), naleź bezwzgliednie przyestrzegać wskazowej zawartych w instrukcji konserwacje. Nieprzestrzeganie zasad czyszczenia okapu oraz wymianicy czyszczenia filtrówMZe spowodowa ryzykogowstania pożaru.
  Jest surowo zabronione przygotowywanie poslkow z plomieniem pod okapem.
• Aby wymiNIC lampkne nalezy uzyc wyłacznie ten rodzaj lampki, ktopicy zostaw wskazany w rozdziele konserwacja/wymiana lampki w niniejszej instrukcj.

Uzywanie wolnego plomienia jest szkodliwe dla filtrów i besoin spowodstaw poźary, dlatego naleź togo unikać w kaźdym przypadku.

Smażenie musi byc wykonywane pod kontrola, abyunikacja zapalenia są Rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest wączona dostępne czȩci okapu mogą są Rozgrzac.

• Nie podłaczać urzadzenia do sieci elektrycznej dopóki instalacja nie zostanie calkowicie zakończona.

• Jesli chodzi o normy technicznie i bezpieczentstwa, ktorych nalezy przystrzegać podczas wydalania oparów nalezy rygorystycznie przystrzegać zasad przywidzianych w regulaminie wąsciwych organów lokalnych.

• Zasysanegowiatrize Nie moze byc przekazane do kanalu uzywanego do wydalania oparow wytworzonych przyz urzadzenia spelania gazow lub innych paliw.
• Nie nalezy uzywać ani pozostawić okapu pozbawionego poprawnie zamontowanych lampek w związku z moziwość porazenia przem.
• Nigdy nie uzywać okapu bez poprawnie zamontowanjekratki!
• Okap niemöbezNIGDYuzywany,juvenplaszczyzna oparcia,oile nizostalo to wyraznie wskazane.
• Nalezy uzywać do instalacji wylącznie szrub mocujacych bedaquych na wyposażeni u z produktem lub sąsi ich nie ma na wyposażeni, zakucić wlasciwy rodzaj szrub.
• Uzywac srb o odpwiedniej dlugosci, ktore sa opisane w Przewodniku do instalacji.
• W razie wąpliwość, skont⁺towac są z odnosnym autoryzowanym centrum obś⁺ugi lub z wykalifikowanym personem.

UWAGA!

• Niezinstalowanie srb i urzadzen mocujacych zgodnie z instrukcja要去 spowodowa zagrozenia naturey elektrycznej.
• Nie stosowac w polaczeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub kaczynam innym urzadzeniem, któ uaktywnia sie automatycznie.

Niniejsze urzadzenie posiada oznaczenia zgodnie z Dyrektywa Unijna 2012/19/EC w sprawie zuzytego spreztu elektrycznegoi elektronicznego (WEEE).

Zapewniajac prawidowej złomowanie niniejszego urzadzenia, przyczynia są Państwo do ograniczenia ryzyka wystapienia negatywnego wptywu produktu na srodowisko i zdrowie ludzi, króre mogłowby zaistné w przyypadku niewlasciwej utylizacje urzadzenia.

Symbol na urzadzeniu lub opakowani oznacza, ze tego produktu nie maya traktowac jak innych odpadow komunalnych. Nalezy oddac go do wasciwogo punktu zbiorki i recycl Klingu spreztow elektrycznych i elektronicznych.

Własciwa utylizacja i złomowanie pomaga w eliminacje niewozdręstność wptywu złomowanych urzadzeń na srodkowisko oraz zdrowie. Aby uzyskać szczególowe dane dotyczné不可避免osci recycklinger niniejszego urzadzenia, naleź skont⁺tować są zlokalmnym urzem miasta, slużbami oczyszczania miasta lub sklepem, w ktorym produkt zost⁻ zakupIONy.

Urzadzenie zostalo zaprojectowane, przytestowane i wyprodukowane zgodnie z nastepujacymi warunkami:

• Bezpieczne stwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajnosć: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Suggestie dotyczace prawidlowego uzytkowania w celuzmniejszenia wplywu na srodowisko:

WłącZYOkap na minimalne obroty w momencie rozpoczeci gotowania i zostawic go wączony przyez kilka minut po zakonczeniu gotowania. Zwiększa obroty jesty w przypadyku duzej ilosci dymu i pary oraz uzywać wyoskich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienc filtr/filtry węgłow, aby utrzynać dobra skutecznosć redukci zapacho. W razie koniecznosci wyczysci filtr/filtry smaru, aby utrzynać dobra wydajnosć filtra smaru. Uzywać maksymalnej srednicy systemu wentylacyjniego wskazanjew niniejszej instrukcj, w celu optymilizacja wydajnosci i minimalizacja halasu.

Obsługa

Urzejdenie mayu wyac jako wyciag (odpwadzanie oparow na zewnatrz) badz jako pochlaniacz (opary sa filtrwane i odpwadzane z powrotem do pomieszczenia).

Wersja wyciagowa

Opary sa usuwane na zewnatrz rur odprowadzajac Zamocowan do kolnierza laczeniowego.

UWAGA!

Rura odpradowazajaca nie jest dostarczona w komplecie z urzadzeniem i nalezy ja zakupic.

Średnica rury odpradowazajęj musi być rowna srednicy kolnierza sączeniowego.

UWAGA!

Jesli okap jest zaopatrzony w filtry weglowe, to musza one zostac zdjete.

Podlączyć okap do przywodu wencyjnego rurówodpwadzajęo srednicy odpowiadajcie Rozmiarowy wylotu z okapu (końierz lączeniowy).

Uzywacjaknajkrotszego przewodu.
! Uzywać przyzewodu o jak najmiejszej liczbie zagiec (maksymalny kat zagiecia: 90^ ).
! Unika radykalnychzmian przykroju przyewodu.

Uwaga! Jeźeli okap jest wyposzaźny we wędawęgłowy, naleź go usunanć.

Wersja filtrujaca

Aby uzywać okapu w tej wersji naleź zainstalować filtr

weglowy.

Można go kupić u sprezedawcy.

Zasysanegowietrzejestoczyszczaneztuszcuizapachow zanimzostaniezwrocone do pomieszczeniaprzekatiw gornyajosloniekomina.

Uwagal Jeźeli okap nie jest wyposzaźny we wędawęgłowy, naleź go zamȩwość i zamontowość przystapieniem do uzywania okapu.

Instalacja okapu

Minimalna odlegloś捂dzy powierzchnia, na ktoře znajduja sie naczynia na urzadzeniu grzejnym a najnizsza czȩcia okapu kuchennego powinnawynosić nie mnej niz 50cm w przyypadku kuchenek elektrycznych i ne mnej niz 65cm w przyypadku kuchenek gazowych lub typu mieszanego.

Ježeli w instrukcjz zainstalowania kuchni gazowej podana jest wieksza odleglość, nailszy dostosowych są do takich wskazań.

Podlączenia elektryczne

Napięcie sieciowe musi odpowiadc napiȩci wskazanemu na tabliczce umieszczonej w wewétrnznej czȩci okapu. Jesli okap jest wyposañony we wtyczke, naleź je podlaczyć do gniażdka zgodnégo z obowiazujacymi normami i umieszczonego w tym dostepnym sąjeć, równej po zakończonej instalacji.

Jesli okap nie jest wyposañony we wtyczke (bezposrednie podlącenie do sieci) lub wtyczka nie znajduje sie w latwo dostepnym mistręscu, rawnież po zakończonej instalacji, daneź yastosowac znormalizowy wylącznik dwubiegunowy, kóry umozgli wićkowite odciecie od sieci elektrycznej w warunkach nadpr(adowych kategorii III, zgodnia zzasadami instalacji.

UWAGA!

Przed ponownym podłaczeniem obwodu okapu do zasilania i sprawdzeniem poprawnosci seinem dzialania sąȩ zawsze upewnic,czy przewód zasilajcy jest prawidlowo zamontowany.

Okap jest wyposzaźony w spezialny przywód zasilajacy.

W razieuszkodzenia去除 przewodu, nalezy go zamowic w biurze obshugi serwisowej.

Instalacja okapu

Przed przystapieniem do instalacji:

Sprawdzić,czy wymiary zakupionego produktu są stosowne do wybranego.), moja za.
Zdemontowac filtr wegrlowy (^) ,jezeli znajduje sie na wyposazeniu (patrz odpowiedn rozdiazl).Filtr nalezy ponownie zamontowac tylko wtedy, gdy okap bedzie uzywany w wersji filtrujacej.
- Sprawdzić,czy wewnatrz okapu nie pozostawiono (z powodów zwiazanych z transportem) dodatkowej materiały dostarczanego wraz z urzadzeniem (na przyklad woreczków z wkrétami (), karty gwarancynej (*) itp), ewentualnie wyjadcy je i zachować.

Ten typ okapu jest przyznaczony do jabudowy w szafce lub w内在ej strukturze.

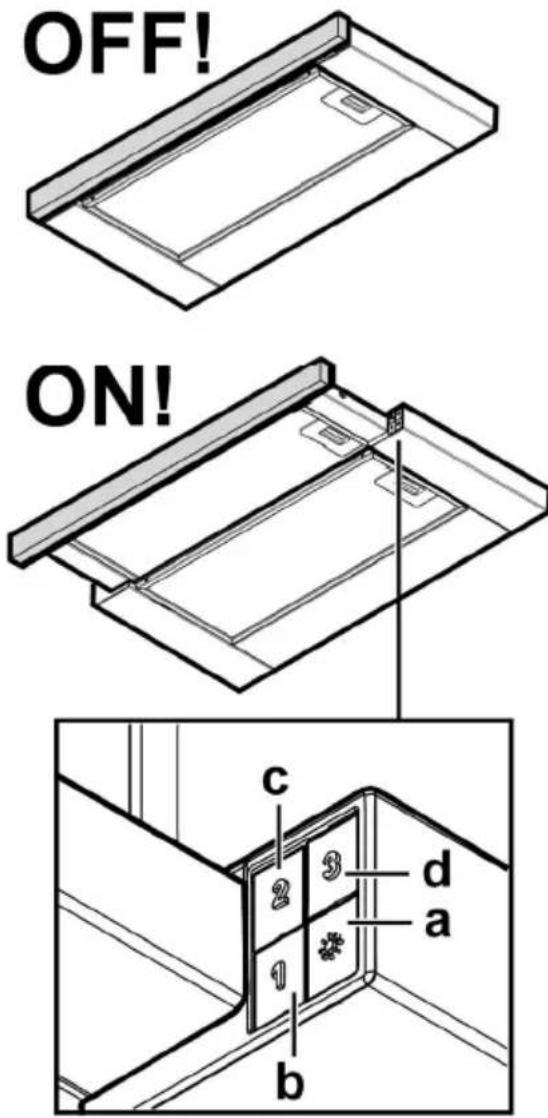

Dziafanie okapu

Okap jest wyposzaźny w panel sterowania z regulacja prędkosci turbiny zasysȩjeż oraz sącznikiem oswietlenia przyestrzeni roboczej pod okapem.

a. Wyłacznik swiatla
b. Wybor predkosci 1 / Wylacznik silnika
c. Wybor prędkosci 2
d. Wybor predkosci 3

Konserwacja

Czyszczenie okapu

Do czyszczenia uzywac WYLACZNIE szmatki nawilzonej plynnymi neutralnymi srodkami czyszczacymi. DO CZYSZCZENIA NIE NALEZY UZYWAC NARZEDZI ANI PRZYRZADOW! Unika stosowania produktow zawierajych srodki scierne. NIE STOSOWAC ALKOHOLU!

Filtr przyciwtluszczowy

Rys. 10-21

Zatrzymuje czastki tuszczu pochodzace z gotowania.

Musi byc czyszczony co najmnej raz w mieiacu, za pomocag srodka czyszczacego nie zracego, racznie lub w zmywarce w niskiej temperaturze i krtkim cyklu mycia.

Mycie w zmywarce metalowoedo filtra tuszczowego moze spowodować loro nieznacnz odbarwienie, to jakn sie pogarsza parametrów loro pracy.

Aby wyjac filtr tuszczowy nalezy pociagnac za klamke spreźynowa.

Filtr na wegiel (tylko dla wersji filtrujucej)

Rys. 20

Zatrzymuje przykre zapachy pochodzace z gotowania.

Nasycenie filtra następuje po krótszym lub dlȩźszym okresie uzytkowania w zaleźnosci od rodzaju kuchni i od regularnosci z jakaj jest wykonywane czyszczenie filtra thuszczowej. Wkontd filtra powinien byc w kazdym razie wymieniony po uphywie nie wiecj nzczterech miesiecy.

NIE Wolno myc lub regenerowac filtra.

Usanac filtr tuszczowy.

Zastosowac filtr węglowy na kazdej stronie i podȩczyc go do okapu.

Ponownie umieszeci filtry przyciw tuszczowe.

Wymiana lampek

Przed przystapieniem do jakichkolwiek operaci zwiazanych z konserwacja urzadzenia,NSEy olokczyc okap od zasilania energia elektryczna.

Uwaga! Nie dotykać zarowek dopóki są gorace.

Zdjac kratownice celem uzyskania dostepu do gniazda zarowek.

Wyjac uszkodzona lampk i wymienic na nowa (patrz ponizszaabela):

Žarówka	Moc (W)		Przyȩczne
	3		E14
Napiȩcie (V)		Wymiary (mm)
230		55 (Długość Centrum Światę)
Kod ILCOS D (zgodnie z IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Zamontowac ponownie kratke.

W przypadku, gdy oswietenie nie działa naleź najpierw sprawdzić,czy lampki zostaly prawidtowo zamontowane. Jeźeli po przypegowadzeniu takiej kontrli oswietenie nadal niedziała, naleź zworcić są do serwisu.

Udrzije castice tukov pochodzajucich z varenia.

Udrzije neprijjemne zapachy pochodzajuce z varenia.

Nasytenie filtra s uhlikom nastane po viac ci menej dlhom uzivani, tj. zavisni na type kuchyne a pravidelnom cisteni filtra proti mastnotam. V kaźdom priade je nutné nahradit filter priblizne raz za 4 mesiac. NEMOZE byt umyvany alebo regenerovany.

Vyberte tukovy filter.

Prilożte na kaźdu stranu filter s uhlikom a zaveste ho na digestor.

Vlozte opat tukové filtré.

Výmenažiaroviek
