| Προϊόν | Πολύμετρο |
| Μάρκα | BENNING |
| Μοντέλο | Duspol Analog |
| Κατηγορία | Αναλογικό πολύμετρο |
| Ονομαστική περιοχή τάσης | 12 V έως 1 000 V AC/DC |
| Περιοχή συχνότητας | 0 έως 60 Hz |
| Εσωτερική σύνθετη αντίσταση (κύκλωμα μέτρησης) | 200 kΩ |
| Εσωτερική σύνθετη αντίσταση (κύκλωμα φόρτισης) | 5 kΩ |
| Κατηγορία υπέρτασης | CAT IV 600 V / CAT III 1 000 V |
| Βαθμός προστασίας | IP 65 (στεγανό στη σκόνη) |
| Οθόνη | LED + κινούμενο πηνίο + οθόνη LCD (σύμβολο R) |
| Κύριες λειτουργίες | Έλεγχος τάσης, έλεγχος φάσης, έλεγχος σειράς φάσεων, κινητήρας δόνησης (εσωτερική φόρτιση) |
| Κατανάλωση ρεύματος (κύκλωμα μέτρησης) | < 6,0 mA (1 000 V) |
| Κατανάλωση ρεύματος (κύκλωμα φόρτισης) | < 550 mA (1 000 V) |
| Ένδειξη πολικότητας | LED +/- 24 V, +/- 12 V (πατημένα κουμπιά) |
| Έλεγχος φάσης (εξωτερικός αγωγός) | ≥ 230 V, 50/60 Hz |
| Έλεγχος σειράς φάσεων | ≥ 400 V, 50/60 Hz |
| Κινητήρας δόνησης (εκκίνηση) | ≥ 200 V |
| Συντήρηση | Καθαρίστε το περίβλημα με ένα καθαρό, στεγνό πανί |
| Ασφάλεια | Μην υπερβαίνετε τα 1 000 V AC/DC· χρησιμοποιείτε μονωμένες λαβές· προστατεύετε τις ακίδες μετά τη χρήση |
| Δυνατότητα επισκευής | Μην αποσυναρμολογείτε τη συσκευή |
Συχνές ερωτήσεις - Duspol Analog BENNING
Ερωτήσεις χρηστών για Duspol Analog BENNING
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το πολυμέτρο σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας Duspol Analog - BENNING και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. Duspol Analog της μάρκας BENNING.

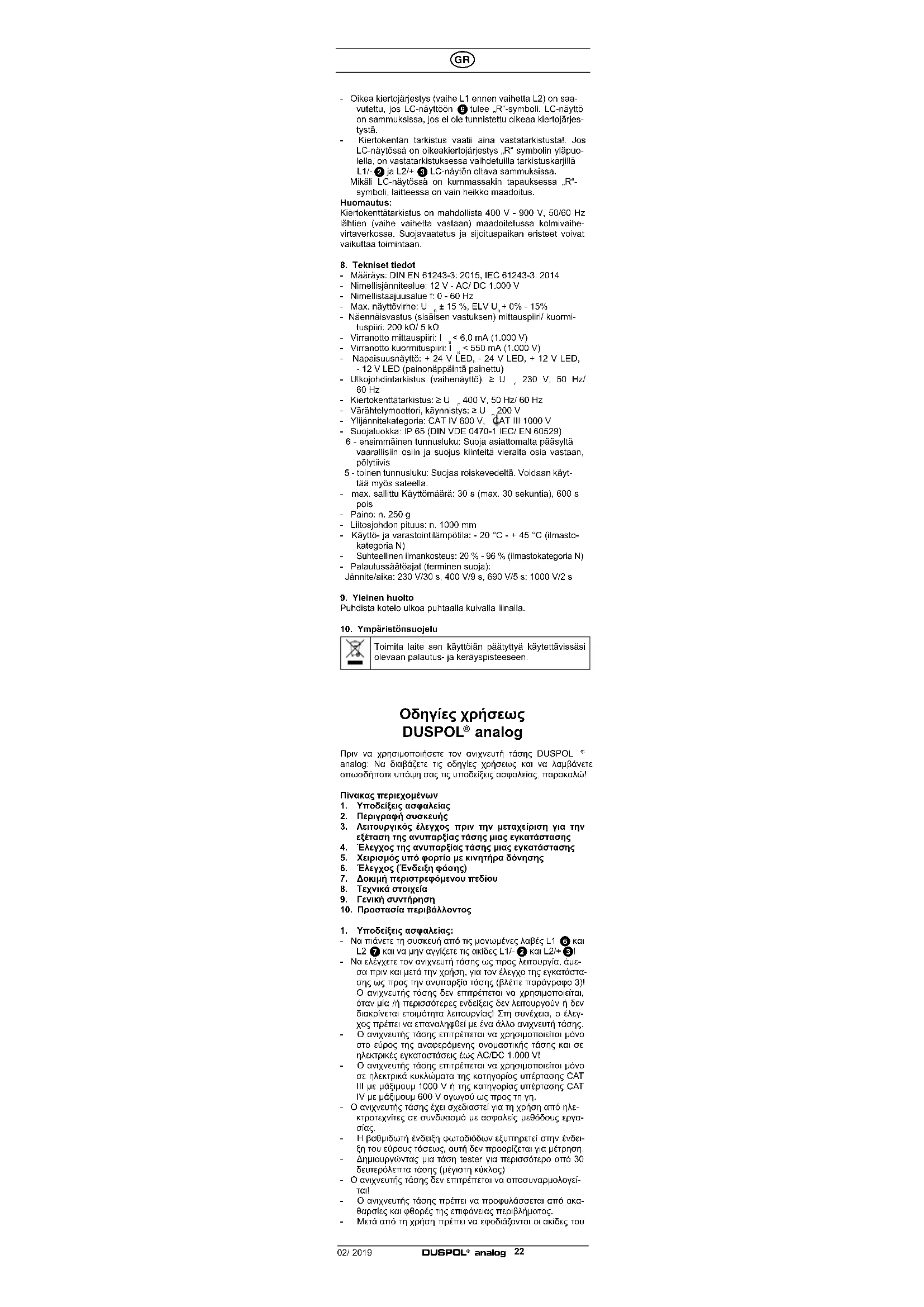

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Duspol Analog BENNING
Οδηγίες χρήσεως DUSPOL® analog
Πριν να χρησιμαποιήσετε τον ανιχνευτή τάσης DUSPOL ^a analog: Να διαβάζετε τις οδηγίες χρήσεως και να λαμβάνετε στωσδήποτε υπόψη σας τις υποδείξεις ασφαλείας, παρακαλώ!
Πίνακας περιεχομένων
-
Υποδείξεις ασφαλείας
-
Περιγραφή συσκευής
-
Λειτουργικός έλεγχος πριν την μεταχείριση για την εξέταση της ανυπαρξίας τάσης μιας εγκατάστασης
-
Έλεγχος της ανυπαρξίας τάσης μιας εγκατάστασης
-
Χειρισμός υπό φορτίο με κινητήρα δόνησης
-
Έλεγχος (Ένδειξη φάσης)
-
Δοκιμή περιστρεφόμενου πεδίου
-
Τεχνικά στοιχεία
-
Γενική συντήρηση
-
Προστασία περιβάλλοντος
1. Υποδείξεις ασφαλείας:
- Να πιάνετε τη συσκευή από τις μονωμένες λαβές L1 ⑥ και L2 ⑦ και να μην αγγίζετε τις ακίδες L1/- ② και L2/+ ③!
- Να ελέχγετε τον ανχνευτή τάσης ως προς λειουργία, αμεσα πριν και μετά την χρήση, για τον έλεχγο της εγκατάστασης ως προς την ανυπαρξία τάσης (βλέπε παράγραφο 3!) Ο ανχνευτής τάσης δεν επιτρέτεται να χρησιμοποιείται, στάν μια ή/η περισσότερες ενδείζεις δεν λειουργούν ή δεν διακρίνεται ετοιμότητα λειουργίας! Στη συνέχεια, ο έλέχγος πρέπει να επαναληφθεί με ένα άλλο ανχνευτή τάσης.
- Ο ανιχνευτής τάσης επιρέτιειαι να χροιμοποιείαι μόνο στο εύρος της αναφερόμενης ονομαστικής τάσης και σε ηλεκτρικές εγκαταστάσεις έως AC/DC 1.000 V!
- Ο ανιχνευτής τάσης επιτρέπτεται να χρησιμοποιείται μόνο σε ηλεκτρικά κυκλώματα της κατηγορίας υπέρτασης CAT III με μάξιμουμ 1000 V ή της κατηγορίας υπέρτασης CAT IV με μάξιμουμ 600 V αγωγού ως προς τη γη.
- Ο ανιχνευτής τάσης έχει σχεδιαστεί για τη χρήση από ηλεκτροτεχνίτες σε συνδυασμό με ασφαλείς μεθόδους εργασίας.
- Η βαθμίδωτή ένδειξη φωτοδιόδων εξυπηρετεί στην ένδειξη του εύρους τάσεως, αυτή δεν προαρίζεται για μέτρηση.
- Δημιουργώντας μια τάση tester για περισσότερο από 30 δευτερόλεπτα τάσης (μέγιστη κύκλος)
- Ο ανιχνευτής τάσης δεν επιτρέπεται να αποσυναρμολογείται!
- Ό ανιχνευτής τάσης πρέπει να προφυλάσσεται από ακο- θαρσίες και φθορές της επιφάνειας περιβλήμοτος.
- Μετά από τη χρήση πρέπει να εφοδιάζονται οι ακίδες του
ανιχνευτή τάσης με το εσώκλειοτο προστατευτικό ακίδων ①, ως προστασία από φθορές!
- Σημειώστε ότι η σύνθετη αντίσταση (εσωτερική αντίσταση) του ελεγκτή τάσης επηρεάζει την ένδειξη τάσεων θορύβου (ενουμάτωση χωρητικά ή επαγωγικά)!
Ανάλογα με την εσωτερική σύνθετη αντίσταση του ελεγκτή τάσης, υπάρχουν για την περίπτωση παρουσίας τάσης θορύβου διάφορες δυνατότητες για την ένδειξη "υπάρχει τάση λειτουργίας" ή " δεν υπάρχει τάση λειτουργίας".
Ελεγκτής τάσης χαμηλής σύνθετης αντίστασης (Σύνθετη αντίσταση < 100 kΩ), η τάση θορύβου περιορίζεται ή μειώνεται:
Ενας ελεγκτής τάσης με σχεπικά χαμηλή εωτερική σύνδετη αντίσταση δεν θα εμφανίζει σε σύγκριση με την τιμή αναφοράς των 100 kΩ όλες τις τάσεις δορύβου με αρχική τιμή άνω του ELV (50 V AC/ 120 V DC). Κατά την επαφή με τα προς έλεγχο μέρη: ο ελεγκτής τάσης μπορεί, μέσω εκκένωσης, να μείωσει προσωρινά την τάση δορύβου κάτω από το επίπεδο του ELV. Όταν δεν εμφανίζεται η ένδειξη "υπάρχει τάση", συνιστάτοι η άμεση ποποθέτηση διάταξης πριν από την έναρξη των εργασιών.
Ελεγκτής τάσης υψηλής σύνθετης αντίστασης (Σύνθετη αντίσταση > 100 kΩ): Η τάση θορύβου δεν περιορίζεται και δεν μειώνεται:
Σε περίπτωση υπαρέης τάσης θορύβου. ένας ελεγκής τάσης με χεστικά υψηλή εωστερική υύνθειν αντίσταση δεν θα εμφανίζει αφωάς την ένδεική «δεν υπάρχει τάση λειτουργίας». σε σχέση με την τιμή αναφοράς των 100 ΚΩ. Όται εμφανίζεται σε ένα αντικείμενο, το οποτο θεωρείται αποξευμένο από την εγκατάσταση. η ένδεική “Υπάρχει τάση”, συνιστάται οπωσδήποτε η λήψη πρώσθετων μέτρων (παράδειγμα: Χρησιμοποίηση ενός κατάλληλου ελεγκτή τάσης, ο οποίος ειναι σε θεση να διακρίνει την τάση λειτουργίας απο την τάση θορύβου, οπτική επίδεύρηση του σημείου διωχωρισμού στο ηλεκτρικό δίκτυο, κλή για την ανίχνευση και τον καθορισμό της κατάστασης: “Δεν υπάρχει τάση λειτουργίας” του αντικειμένου που πρόκείται να δοκιμαστεί, έτοι ώστε να βεβαιωδείτε δη τάση που εμφανίζει ο ελεγκής τάσης ειναι πράγμαι τάση δορύβου.
Ελεγκτές τάσης που είναι σε θέση να διακρίνουν μέσω εφαρμογής πρόσθετου φορτίου, την τάση λειτουργίας από την τάση θορύβου:
'Ενας ελεγκητής τάσης με ένδείξη δύο τιμών για την εσωτερική σύνθετη αντίσταση ήχει περάσει τον έλέγχο έκδοσης/ κατασκευής για την καταλληλότητα χειρισμού τάσεων θορύβου και είναι σε θέση να διακρίνει (εντός των τεχνικών ορίων) την τάση λειτουργίας από την τάση θορύβου και να εμφανίζει άμεσα ή έμμεσα τον υριοτάμενο τύπο της ιόσης.
Ηλεκτρικά ούμβολα πάνω οτο όργανο:
| Σύμβολο Σημασία | |
| Σημαντικά έγγραφα!To σύμβολο αυτό υποδεικνύει ότι ο οδηγός που περιγράφεται στο εγχειρίδιο, για να αποφευχθούν οι κίνδυνοι | |
| Συσκευή ή εξοπλιαμός για την εργασία υπό τάση | |
| Πιεζοστατικός διακότητης | |
| AC Εναλλασσόμενη τάση | |
| DC Συνεχής τάση | |
| DC/ AC Συνεχής και εναλλασσόμενη τάση | |
| Γη (τάση προς τη γη) | |
| Πιεζοστατικός διακότητης (χειροκίνητος) υποδεικνύει ότι οι αντίτοιχες ενδείξεις γίνονται μόνο κατά την ενεργοποίηση και των δύο πιεζοστατικών διακοπτών | |
| Δεξιόστροφη διαδοχή: η κατεύθυνσης του περιστρεφόμενου πεδίου εμφανιζεται μόνο στα 50 ή 60 Hz και σε ένα γειωμένο δίκτυο ηλεκτρισμού | |
| Ενδειξη στάθμης κινητού πηνίου | |
2. Περιγραφή συσκευής
1 Προστατευτικό ακίδων ανιχνευτή
② Ακίδα L1/-
3 Akidα L2/+
- Ένδειξη στάθμης κινητού πηνίου
5 Πιεζοστατικός διακόπτης
6 Χειρολαβή L1
7 Χειρολαβή με ένδειξη L2
8 Βαθμιδωτή ένδειξη φωτοδιόδων
9 Οθόνη υγρών κριστάλλων με σύμβολο „R” για έλεγχο (Ένδειξη φάσης) και ένδειξη περιοτρεφόμενου πεδίου (δεξιά)
10 +/- Φωτοδίοδοι της ένδειξης πολικότητας
3. Λειτουργικός έλεγχος πριν την μεταχείριση για την εξέταση της ανυπαρξίας τάσης μιας εγκατάστασης
- Να ελέγχετε αν λειτουργεί ο ανιχνευτής τάσης πριν και μετά από τη χρήση!
- Δοκιμάστε τον ανιχνευτή τάσης σε γνωστές πηγές τάσης, π.χ. σε μια πρίζα 230 V.
- Μην χρησιμοποιείτε τον ανιχνευτή τάσης, εάν δεν λειτουργαύν ἀψιογα η ένδειξη τάσης, η ένδειξη φάσης και ο κινητήρας δάνησης!
4. Έλεγχος της ανυπαρξίας τάσης μιας εγκατάστασης (εικόνα Α/Β)
Κατά τον έλεγχο της εγκατάστασης ελέγξτε την ανυπαρξία τάσης της εγκατάστασης με έλεγχο της ένδειξης τάσης, της ένδειξης φάσης (η ένδειξη φάσης λειτουργεί μόνο σε γεικωμένο
δίκιτυο εναλλασούμενης τάσης) και του κινητήρα δόνησης ( ο κινητήρας δόνησης ενεργοποιείται με ιο πάτημα και ιων δυο κομβίων). Η ανυπαρξία τάσης της εγκατάστασης υφίσταται, εάν όλα τα τρία κυκλώματα ελέγχου σηματοδοτών ανυπαρξία τάσης) ( Ένδειξη τάσης. ένδειξη φάσης και κινητήρας δόνησης).
- Θέστε τις δύο ακίδες L1/+ ② και L2/- ③ στα προς έλεγχο τμήματα της εγκατάστασης.
- Το μέγεθος της προσκείμενης τάσης γνωστοποιείται μέσω της βαθμίδωτής ένδειξης φωτοδιόδων ⑧
- Πιέζοντας και τους δύο πιεζοστατικούς διακόπτες 5, εμφανίζεται στον ανιχνευτή τάσης η ένδειξη στάθμης κινητού πηνίου 4, η βαθμίδα φωτοδιόδων (+/-) 12 V και ένα εσωτερικό φορτίο.
- Η ενδείξεις εναλλασσόμενης τάσης (ΑC) γίνονται μέσω ανάμματος των φωτοδιόδων + 24 V και των φωτοδιόδων - 24 V.
- Η ενδείξεις συνεχούς τάσης (DC) γίνονται μέσω ανάμματος των φωταδιάδων + 24 V ή των φωταδιάδων - 24 V. Μέσω της ένδείξης πολικότητας ⑩ γνωστοποιείται η πρασκείμενη στην ακίδα L2/+ ③ πολικότητα + ή -.
- Με σκοπό τη διάκριση ανάμεσα σε χαμηλές και υψηλές τάσεις (π.χ. χωρητικά συξευγμένες παρασιτικές τάσεις) και πιέζοντας και τους δύο πιεζοστατικούς διακόπτες, μπορεί να ενεργοποιηθεί στον ανιχνευή τάσης ένα εσωτερικό φορτίο (βλέπε παράγραφο 5).
5. Χειρισμός υπό φορτίο με κινητήρα δόνησης (εικόνα Α/Β)
Οι δύο χειρολαβές L1 ⑥ και L2 ⑦ είναι εφοδιασμένες με πιεξοσταπικους διακόπτες. Πιξέοντας και τους δύο πιεζοσταπικους διακόπτες, ενεργοποιείται μει ελλάχιστη εσωτερική αντίσταση. Σ' αυτή την περίπτωση τίθεται υπό τάση ένας κινητήρας ταλαντώσεων (κινητήρα με φορτίο εκτός θέσεως ισορροπίας). Από τα 200 V περίπτου τίθεται αυτός σε περιστροφική κίνηση. Με αυξάνομεν τάση αυξάνεται επίστης ο αριθμός στροφών και οι ταλαντώσεις του. Η διάρκεια της δοκιμής με ελάχιστη εσωτερική αντίσταση (δοκιμή φορτίου) εξαρταται από το μέγευδο της προς μέρηση τάσης. Για να μην υπερθεραι- νεται το άργανα, έχει προβλεφτεί μια Βερωμή προστασία (περι- ρισμός ρεύματος). Κατά τον περιορισμό ρεύματος μεικώνεται ο αριθμός στροφών του κινητήρα ταλαντώσεων και αυξάνεται η εσωτερική αντίσταση.
Η ενεργοποίηση φορτίου (πιέζονται και οι δύο πιεζοστατικοί διακόπτες) μπορεί να χρησιμοποιείται ...
- για την καταστολή άεργων τάσεων (επαγωγικές και χωρητικές τάσεις)
- για την εκφόρτιον πυκνωτών - για την απαφάλιον προστατευτικού διακόττη RCD 10 mA/ 30 mA, Η απαφάλιον του προστατευτικού διακόττη RCD πραχματοποιείται μέσω ελέγχου των (Ένδείξη φάσης) ως προς την αντιπασική προστασία (γη), (εικόνα D)
6. Έλεγχος (Ένδειξη φάσης) (εικόνα Β)
- Περιβάλτε ολόκληρη την επιφάνεια των χειρολαβών L1 ⑥ και L2 ⑦ με την παλάμη σας: για να εξασφαλίσετε μια χωρητική σύζευξη ως προς τη γη.
- Θέστε την ακίδα L2/+ Ⓧ στο προς έλεγχο τμήμα της εγκα- τάστασης.
Δώστε προσοχή, ώστε κατά τον έλεγχο της μονοπολικής (Ενδειξη φάσης) να μην αγγίζεται και να παραμένει άνευ επαφής η ακίδα L1/- ②.
- Εάν εμφανιστεί στην οθόνη υγρών κρυστάλλων ⑨ το σύμβολο .R°, τότε υπάρχει στο τμήμα εγκατάστασης της φάσης εναλλασσόμενη τάση.
Υπόδειξη:
Ο έλεγχος της μονοπολικής (Ένδείξη φάσης) είναι δυνητικός σε γειωμένο δίκιου ηλεκτιριομού με τουλ. 230 Τ. 50/60 Hz (φάση ως προς τη γη). Προστατευτικός ρουχισμός και ηλεκτιρομονωτικές συνθήκες στη θέση εγκαιάστασης μπορούν να επηρεάζουν τη λειτουργία.
Προσοχή!
Το εάν υπάρχει τάση ή δχι, εξακριβώνεται μόνο με μια δοκιμή και των δύο πόλων.
7. Έλεγχος περιστρεφόμενου πεδίου (εικόνα Ε/Γ)
- Періβαλτε ολόκληρη την επιφάνεια των δύο χειραλαβών L1 ⑥ και L2 ⑦ με την παλάμη σας, για να εξασφαλίσετε μια χωρητική συζευξη ως προς τη γη.
- Θέστε τις ακίδες L1/- ② και L2/+ ③ σε δύα φάσεις ενός τριφασικού δικτύου ηλεκτρισμού και ελέγξτε αν είναι η τάση φάσεως π.χ. 400 V.
- Mia deξιόστροφη διαδοχή (φάση L1 πριν από τη φάση L2) είναι δεδομένη, όταν εμφανιστεί στην οθόνη υγρών κρυστάλλων 9 to σύμβολο „R“. Εάν δεν ανιχνευτεί καμία deξιόστροφη διαδοχή, τότε παραμένει η οθόνη υγρών κρυστάλλων σβηστή.
- Η δοκιμή πειστρεφόμενου πείδου προϋποθέτει πάντο έναν αντιέλεγχοι Δείχνει η οθόνη υγρών κρυστάλλων τη δεξόσιοτροφη διαδοχή μέσω του ουμβόλου „R“, ισιε πρέπει να παραμένειη οθόνη υγρών κρυστάλλων κατά τον αντιέλεγχοι με αντιαλλαγή των ακίδων L1/- ② και L2/+ ③ αβήστή.
Δείχνει η οθόνη υγρών κρυστάλλων και στις δύο περιπτώσεις το σύμβολο „R“, τότε υπάρχει μια πολύ ασθενή γείωση.
Υπόδειξη:
Η δοκιμή περιστρεφόμενου πεδίου είναι δυνητική σε γειωμένο τιρφαϊκό δικτυο ηλεκτρισμού με τουλ. 400 V - 900 V, 50/60 Hz (φάση ως προς τη φάση). Προστατευτικός ρουχισμός και ηλεκτρομονωτικές αυνθήκες στη θέση εγκατάστασης μπορούν να επηρεάζουν τη λειτουργια.
8. Τεχνικά στοιχεία
- Продиаграфі: DIN EN 61243-3: 2015, IEC 61243-3: 2014
- Εύρος ανομαστικής τάσης: 12 V έως AC/DC 1.000 V
- Φάσμα ανομαστικής συχνότητας f: 0 έως 60 Hz
- Μεγ. λάθος ένδειξης: U ± 15 %, ELV U + 0 % - 15 %
- Σύνθετή αντίσταοη (εωτερική αντίσταοη) κύκλωμα μετρήσεων/ κύκλωμα φορτίου: 200 kΩ/ 5 kΩ
- Απαίτηση σε ηλεκτρικό ρεύμα Κύκλωμα μετρήσεων: I, <6,0 mA (1.000 V)
- Atiaítnon σε ηλεκτρικό ρεύμα Κύκλωμα φορίου: I, < 550 mA (1.000 V)
- Ένδειξη πολικότητας: + 24 V LED. - 24 V LED. + 12 V LED, - 12 V LED (με ενεργοποιημένους πιεζοστατικούς διακόπτες)
- Δοκιμή εξωτερικού αγωγού (Ένδειξη φάσης): ≥ U „ 230 V, 50 Hz/ 60 Hz
- Δοκιμή περιστρεφόμενου πεδίου: ≥ U 400 V, 50 Hz/60 Hz
- Κινητήρας ταλαντώσεων, εκκίνηση: ≥ U 230 V
- Κατηγορία υπέρτασης: CAT IV 600 V, ↓CAT III 1000 V
- Είδος προστασίας: IP 65 (DIN VDE 0470-1 IEC/EN 60529)
6 - πρώτος κωδικός αναγνώρισης: προστασία έναντι πρόαβασης σε επικίνδυνα τμήματα και προστασία έναντι στερεών ξένων σωμάτων, στεγανότητα σκάνης
5 - δεύτερος κωδικός αναγνώρισης: προστασία έναντι πίδακα νερού. Μπορεί να χρησιμοποιείται και στη βροχή.
- max. επιτρεπόμενη Κύκλος: 30 s (έως 30 δευτερόλεπτα), 600 s off
- Βάρος: 250 γρ. περίπου
- Μήκος καλωδίου σύνδεσης: 1000 χιλ. περίπου
- Διακύμανοη θερμοκρασίας λειπουργίας και αποθήκευοης: - 20 °C έως + 45 °C (καιτηγορία κλίματος Ν)
- Σχετική υγρασία ατμόσφαιρας: 20 % έως 96 % (κατηγορία κλίματος Ν)
- Χρόνος περιορισμού ρεύματος (θερμική προστασία): τάση/χρόνος: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s
9. Γενική συντήρηση
Καθαρίζετε το περίβλημα μόνο με ένα καθαρό, στεγνά πανί.
10. Προστασία περιβάλλοντος

Παρακαλώ παραδώστε τη συακεωή μετά το τέλος του κύκλου ζωής της στο ευρισκόμενα στη διάθεσή σας συατήματα συλλογής και επιστροφής.
