Модель	Duspol Analog
Категория	Аналоговый мультиметр
Диапазон номинального напряжения	12 В до 1000 В AC/DC
Диапазон частот	от 0 до 60 Гц
Внутреннее сопротивление (измерительная цепь)	200 кОм
Внутреннее сопротивление (цепь нагрузки)	5 кОм
Категория перенапряжения	CAT IV 600 V / CAT III 1000 V
Степень защиты	IP 65 (пылезащищенный)
Дисплей	Светодиод + подвижная катушка + ЖК-дисплей (символ R)
Основные функции	Проверка напряжения, проверка фазы, проверка чередования фаз, вибрационный двигатель (внутренняя нагрузка)
Потребляемый ток (измерительная цепь)	< 6,0 мА (1000 В)
Потребляемый ток (цепь нагрузки)	< 550 мА (1000 В)
Индикация полярности	Светодиод +/- 24 В, +/- 12 В (при нажатых кнопках)
Проверка фазы (внешний проводник)	≥ 230 В, 50/60 Гц
Проверка чередования фаз	≥ 400 В, 50/60 Гц
Вибрационный двигатель (запуск)	≥ 200 В
Уход	Протирайте корпус чистой сухой тканью
Безопасность	Не превышайте 1000 В AC/DC; используйте изолированные рукоятки; защищайте наконечники после использования
Ремонтопригодность	Не разбирайте прибор

Часто задаваемые вопросы - Duspol Analog BENNING

Как проверить отсутствие напряжения на установке с помощью Duspol Analog?

Подсоедините два измерительных наконечника к проверяемым компонентам. Отсутствие напряжения гарантируется, если все три тестовые цепи (светодиодная индикация, индикация подвижной катушки и вибрационный двигатель) не показывают напряжения. Нажмите обе кнопки для активации внутренней нагрузки и вибрационного двигателя. Всегда выполняйте проверку работоспособности до и после использования на известном источнике (например, розетка 230 В).

Как использовать проверку фазы (внешний проводник)?

Обхватите рукой обе рукоятки для обеспечения емкостной связи с землей. Подсоедините измерительный наконечник L2/+ к проверяемому проводнику, не касаясь наконечника L1/-. Если на ЖК-дисплее появляется символ 'R', это означает, что это внешний проводник (фаза) под переменным напряжением (≥ 230 В, 50/60 Гц). Этот тест действителен только в сети с заземлением.

Как проверить чередование фаз в трехфазной сети?

Держите обе рукоятки, подсоедините наконечники L1/- и L2/+ к двум внешним проводникам (фазам). Если появляется символ 'R', порядок прямой (L1 перед L2). Выполните контрольную проверку, поменяв наконечники местами: символ не должен появляться. Тест требует линейного напряжения не менее 400 В, 50/60 Гц.

Что означает символ 'R' на ЖК-дисплее?

Символ 'R' указывает на обнаружение внешнего проводника (фазы) при проверке фазы или на прямой порядок чередования фаз при проверке чередования фаз. Он появляется только в указанных условиях (≥ 230 В для проверки фазы, ≥ 400 В для чередования фаз).

Как разрядить конденсатор с помощью Duspol Analog?

Нажмите обе кнопки для подключения внутренней нагрузки (сниженное сопротивление до 5 кОм). Подсоедините наконечники к выводам конденсатора. Внутренняя нагрузка безопасно разрядит конденсатор. Вибрационный двигатель указывает на наличие напряжения.

Как вызвать срабатывание УЗО (30 мА) с помощью этого прибора?

Выполните проверку фазы (внешний проводник) относительно защитного заземления (PE). Нажмите обе кнопки для активации внутренней нагрузки. Создаваемый ток утечки должен вызвать срабатывание УЗО на 10/30 мА. Обратитесь к рисунку D в руководстве.

Какое внутреннее сопротивление у Duspol Analog и почему это важно?

Сопротивление измерительной цепи составляет 200 кОм, цепи нагрузки (при нажатых кнопках) — 5 кОм. Низкое сопротивление (5 кОм) позволяет подавлять паразитные индуктивные или емкостные напряжения, в то время как высокое сопротивление (200 кОм) может указывать на паразитное напряжение. Прибор отличает рабочее напряжение от паразитного с помощью внутренней нагрузки.

Как ухаживать за Duspol Analog?

Протирайте внешнюю часть корпуса чистой сухой тканью. Защищайте прибор от загрязнений и повреждений корпуса. Никогда не разбирайте прибор. После использования надевайте защитный колпачок на измерительные наконечники.

Какие основные меры безопасности необходимо соблюдать?

Касайтесь только изолированных рукояток L1 и L2, никогда не касайтесь измерительных наконечников. Проверяйте исправность до и после каждого использования. Используйте прибор только в пределах номинального диапазона напряжения (до 1000 В AC/DC) и в категориях перенапряжения CAT III 1000 В или CAT IV 600 В. Защищайте наконечники после использования.

Что делать, если светодиодный индикатор или вибрационный двигатель не работают?

Если одно или несколько указаний (светодиод, подвижная катушка, вибрационный двигатель) работают неправильно, прибор нельзя использовать. Замените его или отдайте в ремонт профессионалу. Неисправность может указывать на опасность для пользователя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Duspol Analog BENNING

2. Описание на уреда

7 Ръкохватка на индикатора L2

8 LED-степенен индикатор

- Проверете индикатора за напрежение посредством познати изотчици на напрежение напр. контакт 230 V.

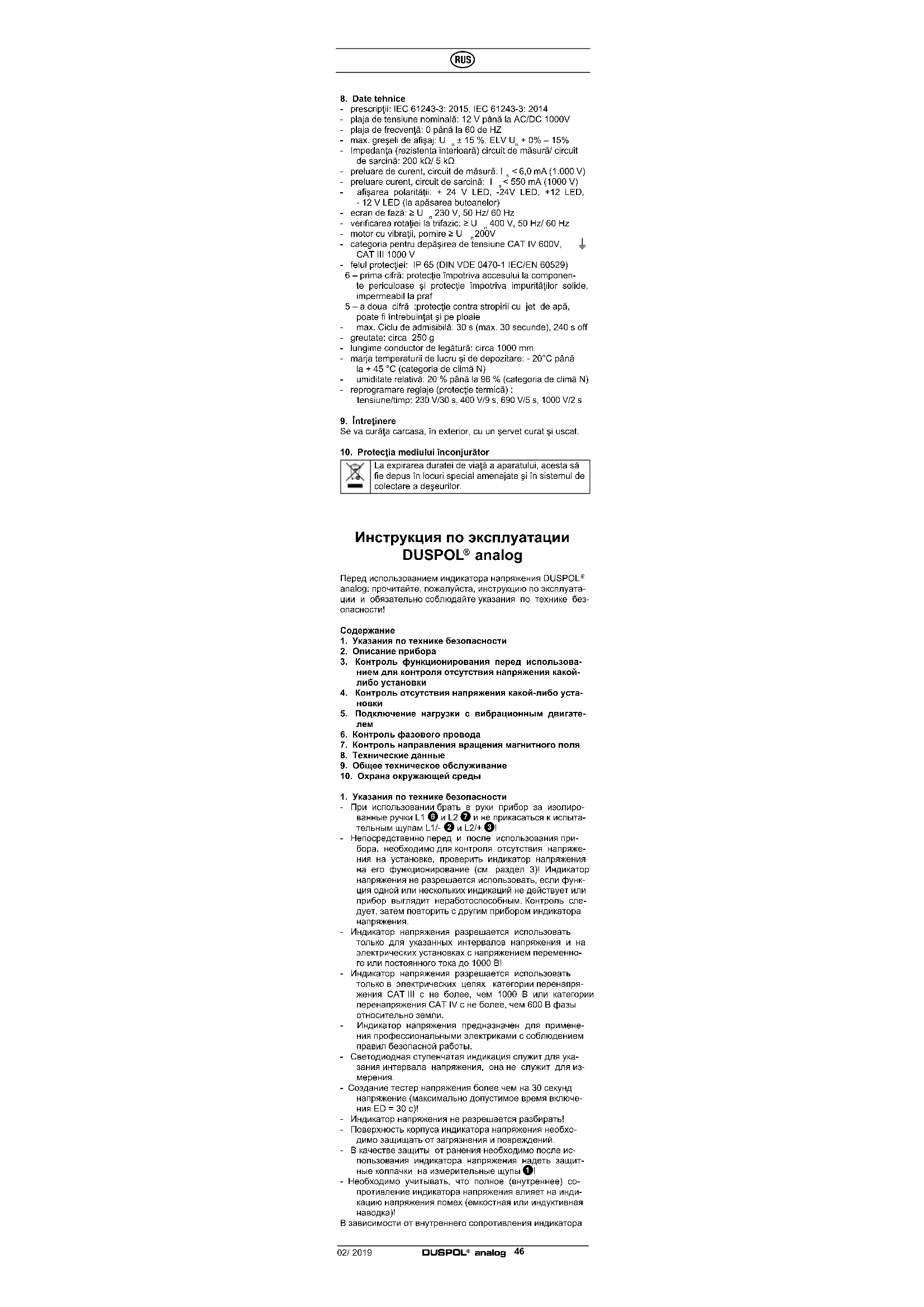

Инструкция по эксплуатации DUSPOL® analog

Перед использованием индикатора напряжения DUSPOL" analog: прочитайте, пожалуйста, инструкцию по эксплуатации и обязательно соблюдайте указания по технике безопасности!

Содержание

1. Указания по технике безопасности
2. Описание прибора
3. Контроль функционирования перед использованием для контроля отсутствия напряжения какой-либо установки

4. Контроль отсутствия напряжения какой-либо установки

5. Подключение нагрузки с вибрационным двигателем

6. Контроль фазового провода

7. Контроль направления вращения магнитного поля

8. Технические данные

9. Общее техническое обслуживание

10. Охрана окружающей среды

1. Указания по технике безопасности

• При использовании брать в руки прибор за изолированные ручки L1 ⑥ и L2 ⑦ и не прикасаться к испытательным щупам L1/- ② и L2/+ ③!

- Непосредственно перед и после использования прибора, необходимо для контроля отсутствия напряжения на установке. проверить индикатор напряжения на его функционирование (см. раздел 3)! Индикатор напряжения не разрешается использовать, если функция одной или нескольких индикаций не действует или прибор выглядит неработоспособным. Контроль следует, затем повторить с другим прибором индикатора напряжения.

- Индикатор напряжения разрошается использовать только для указанных инторвалов напряжения и на электрических установках с напряжением переменного или постоянного тока до 1000 В!

- Индикатор напряжения разрешается использовать только в электрических целях категории перенапряжения CAT III с не более, чем 1000 В или категории перенапряжения CAT IV с не более, чем 600 В фазы относительно земли.

- Индикатор напряжения предназначен для применения профессиональными электриками с соблюдением правил безопасной работы.

- Светодиодная ступенчатая индикация служит для указания интервала напряжения. она не служит для измерения.

- Создание тестер напряжения более чем на 30 секунд напряжение (максимально допустимое время включения ED = 30 с)!

- Индикатор напряжения не разрешается разбирать!

- Поверхность корпуса индикатора напряжения необходимо защищать от загрязнения и повреждений.

- В качестве защиты от ранения необходимо после использования индикатора напряжения надеть защитные колпачки на измерительные щупы ①!

- Необходимо учитывать, что полное (внутреннее) сопротивление индикатора напряжения влияет на индикацию напряжения помех (емкостная или индуктивная наводка)!

В зависимости от внутреннего сопротивления индикатора

напряжения при наличии напряжения помех существуют разные варианты индикации «Рабочее напряжение имеется» или «Рабочее напряжение отсутствует».

Низкоомный индикатор напряжения (внутреннее сопротивление < 100 кОм), напряжение помех подавляется/снижается.

Индикатор напряжения с относительно низким внутренним сопротивлением по сравнению с эталонным значением 100 кОМ не будет отображать все напряжения помех с исходным значением выше сверхнизкого напряжения (ELV, 50 В перем. тока / 120 В пост. тока). При контакте с проверяюмыми деталями индикатор напряжения может временно подавлять напряжения помех до уровня ниже сверхнизкого напряжения (ELV); после удаления индикатора напряжения напряжение помех восстанавливается до исходного значения.

Если индикация «Напряжение имеется» не появляется, настоятельно рекомендуется перед началом работ установить заземляющее устройство.

Высокоомный индикатор напряжения (внутреннее сопротивление > 100 кОм): напряжение помех не подавляется/снижается.

Индикатор напряжения с относительно высоким внутренним сопротивлением по сравнению с эталонным значением 100 кОм не будет однозначно отображать «Рабочее напряжение отсутствует» при наличии напряжения помех. Если индикация «Напряжение имеется» появляется на детали, которая считается отсоединенной от установки, настоятельно рекомендуется с помощью дополнительных мер (например, использование подходящего индикатора напряжения, способного отличить рабочее напряжение от напряжения помех, визуальная проверка места соединения в электросети и пр.) подтвердить состояние «Напряжение отсутствует» на проверяемой детали и удостоверить, что отображаемое индикатором напряжение является напряжением помех.

Индикаторы напряжения, способные посредством подключения нагрузки отличить рабочее напряжение от напряжения помех:

Индикатор напряжения с указанием двух значений внутреннего сопротивления прошел проектные/ конструктивные испытания для работы с напряжениями помех и (в предельном техническом диапазоне) способен отличать рабочее напряжение от напряжения помех и обеспечивать прямое или опосредованное отображение имеющегося вида напряжения.

Электрические символы на приборе:

Символ значение
	Важная документация!Этот символ указывает, что в руководстве описано в руководстве, чтобы избежать любого риска
	Прибор или оборудование для работы под напряжением
	Клавиша
	AC переменное напряжение
	DC постоянное напряжение
	DC/AC постоянное и переменное напряже-ние
	Земля (напряжение относительно земли)
	Клавиша (приводимая в действие вручную);символ указывает на то, что соответствующая индикация производится только при нажатии обеих клавиш
	Правое поле вращения: направление вращения магнитного поля может быть показа-но только в заземленной сети с частотой 50 или 60 Гц
	Индикация уровня на базе подвижной катушки

2. Описание прибора

① Защитный колпачок щупов
② Испытательный щуп L1/-
3 Испытательный щуп L2/+
4 Индикация уровня на базе подвижной катушки
5 Клавиша
6 Ручка L
7 Ручка с дисплеем L2
8 Светодиоды индикации уровня
9 Жидкокристаллический дисплей с символом „R“ для контроля фазового провода и указания вращения магнитного поля (направо)
10 Светодиоды +/- индикации полярности

1. Контроль функционирования перед использованием для контроля отсутствия напряжения какой-либо установки

- Непосредственно перед использованием и после использования индикатора напряжения проверить работоспособность!

- Проверьте индикатор напряжения на известном источнике напряжения, например, в розотке 230 В.

- Не используйте индикатор напряжения, если индикация напряжения, индикация фаз, либо вибрационный двигатель не функционируют безупречно!

1. Контроль отсутствия напряжения какой-либо установки (Рис. А/В)

При контроле установки проверьте отсутствие напряжения установки контролем индикацией напряжения, индикацией фаз (индикация фаз действует только в заземленных сетях переменного тока) и с вибрационным двигателем (вибрационный двигатель активируется нажимом на обе клавиши). Отсутствие напряжения установки имеется только в том случае, если все три контрольные цепи сигнализируют отсутствие напряжения (индикация напряжения, индикация фаз и вибрационный двигатель).

• Приложите оба испытательных шупа L1/+ ② и L2/- ③ к подлежащим контролю частям электроустановки.
• Величина имеющегося напряжения указывается с помощью светодиодов индикации уровня напряжения 8.
• Посредством нажима двух клавиш ⑤ подключается индикация уровня с подвижной катушкой ④, уровень светодиодов 12 В (+/-) и внутренняя нагрузка в индикаторе напряжения.
• Индикация переменных напряжений (АС) производится одновременным свечением светодиода + 24 В и светодиода - 24 В.
• Индикация постоянных напряжений (DC) производится свечением светодиода + 24 В или светодиода - 24 В. С помощью индикации полярности ^10 производится индикация полярности + или - напряжения на щупе L2/+ ^3 .

• С целью различия энергоемких и не энергоемких напряжений (например, подключенных емкостных напряжений помех) можно путем нажатия обеих клавишей подключать внутреннюю нагрузку (см. раздел 5.)

• Подключение нагрузки с вибрационным двигателем (Рис. А/В)

Обе ручки L1⑥ и L2⑦ оснащины клавишами 5. При нажиме обоих клавиш производится порсключение на меньшее внутренное сопротивление. При этом подается напряжение на вибрационный двигатель (нособалансированный двигатель). При напряжении более 200 В он приводится во врашательное движение. С увеличением напряжения он вращается быстрее и увеличивается его вибрация. Длительность проверки с меньшим внутренним сопротивлением (контроль нагрузки) зависит от величины измеряемого напряжения. Для предотвращения недопустимого нагрева прибора предусмотрена термическая защита (обратная регулировка). При этой обратной регулировке уменьшается число оборотов вибрационного двигателя, а внутреннее сопротивление повышается.

Подключение нагрузки (обе клавиши нажаты) может использоваться для ...

- подавления реактивного напряжения (индуктивные или емкостные напряжения)

- разряда конденсаторов

- срабатывания RCD-выключателя 10/30 мА. Срабатывание RCD-выключателя производится путем контроля внешнего провода (Индикация фаз) относительно защитного провода (рис. D)

1. Проверка внешнего провода (Индикация фаз) (рис. С)

- Обхватите по всей поверхности ручки L1 ⑥ и L2 ⑦, чтобы обеспечить емкостное соединение с землей.

- Приложите испытательный щуп L2i+ 3 к проверяемой части электроустановки.

Обязательно обратите внимание на то, чтобы при однополюсной проверке внешнего провода (Индикация фаз) испытательный шуп L1/- ② не имел контакта и ничего не касался.

- Если на жидкокристаплическом дисплее 9 появляется символ „R“, то на этой части установки находится внешний провод (фаза) переменного напряжения.

Указание:

Однополюсная проверка внешнего провода (Индикация фаз) возможна в заземленной сети напряжением более 230 В, 50/60 Гц (фаза относительно земли). Спецодежда и условия изоляции местоположения могут нарушить функцию.

Внимание!

Отсутствие напряжения может быть определено только двухполюсным контролом.

1. Проверка направления вращения магнитного поля (рис. E/F)

- Полностью обхватите ручки L1⑥ и L2⑦, чтобы обеспечить емкостное соединение с землей.

- Приложите испытательные щупы L1/- ② и L2/+③ к двумя внешним проводами (фазы) трехфазной сети и проверьте, имеется ли например напряжение 400 В на внешних проводах.

- Правое вращение магнитного поля (фаза L1 перед фазой L2) имеется тогда,

коогда на жидкокристаллической дисплее ⑨ появляется символ „R“. Жидкокристаллический дисплей не светится, если не обнаружено правое вращение магнитного поля.

- Проверка вращения магнитного поля всегда требует контрольной проверки! При индикации на жидкокристаллическом дисплее правого вращения магнитного поля символом „R“, при контрольной проверке путем перестановки испытательных щупов L1/- ② и L2/+ ③ жидкокристаллический дисплей не должен светиться. Если на жидкокристаллическом дисплее в обоих случаях имеется символ „R“, то имеется слабое заземление.

Указание:

Проверка вращения магнитного поля возможна в трехфазных сетях с напряжением более 400 В - 900 В, 50/60 Гц (фаза относительно фазы). Спецодежда и условия изоляции местоположения могут нарушить функцию.

8. Технические данные

• Правила: DIN EN 61243-3: 2015, IEC 61243-3: 2014
• Интервалы номинального напряжения: 12 В - АС/ДС 1000 В
• Интервал номинальной частоты Г: 0 - 60 Гц
• Макс. погрешность индикации: U_n ± 15 % . ELV U_n + 0% - 15 %
• Полное (внутреннее) сопротивление, измерительная цепь/ цепь нагрузки: 200 кΩ/ 5 кΩ
• Потребление тока, измерительная цепь: I_s < 6.0 мА (1.000 В)

- Потребление тока, цепь нагрузки: I_s < 550 мА (1.000 В)

- Индикация полярности: + 24 В светодиод, - 24 В светодиод, + 12 В светодиод - 12 В светодиод (при нажатии клавиши)

- Проверка внешнего провода: ≥ Un 230 В, 50 Гц/60 Гц

- Проверка вращения магнитного поля: ≥ Un 400 В, 50 Гц/60 Гц

- Вибрационный двигатель, срабатывание при: ≥ U 200 В

- Категория перенапряжения: CAT IV 600 В, ↓CAT III 1000 В

- Тип защиты: IP 65 (DIN VDE 0470-1 IEC/EN 60529)

6 - первый показатель: защита против доступа к опасным частям и защита против инородных тел, пыленепроницаемый

5 - второй показатель: защищен от брызг воды. Может применяться при осадках.

- максимум допустимая нагрузка: 30 с (макс. 30 секунд), 240 с выкл

- Масса: около 250 г

- Длина соединительного кабеля: около 1000 мм

- Интервал рабочих температур и температур хранения: - 20 °C - + 45 °C (категория климата N)

- Относительная влажность: 20 % - 96 % (категория климата N)

- Время обратного регулирования (термическая защита): напряжение/время: 230 В/30 с, 400 В/9 с, 690 В/5 с, 1000 В/2 с

9. Общее техническое обслуживание

Очищайте прибор снаружи чистой и сухой тряпкой.

10. Защита окружающей среды

По окончанию срока службы сдайте прибор в имеющиеся пункты утилизации.
