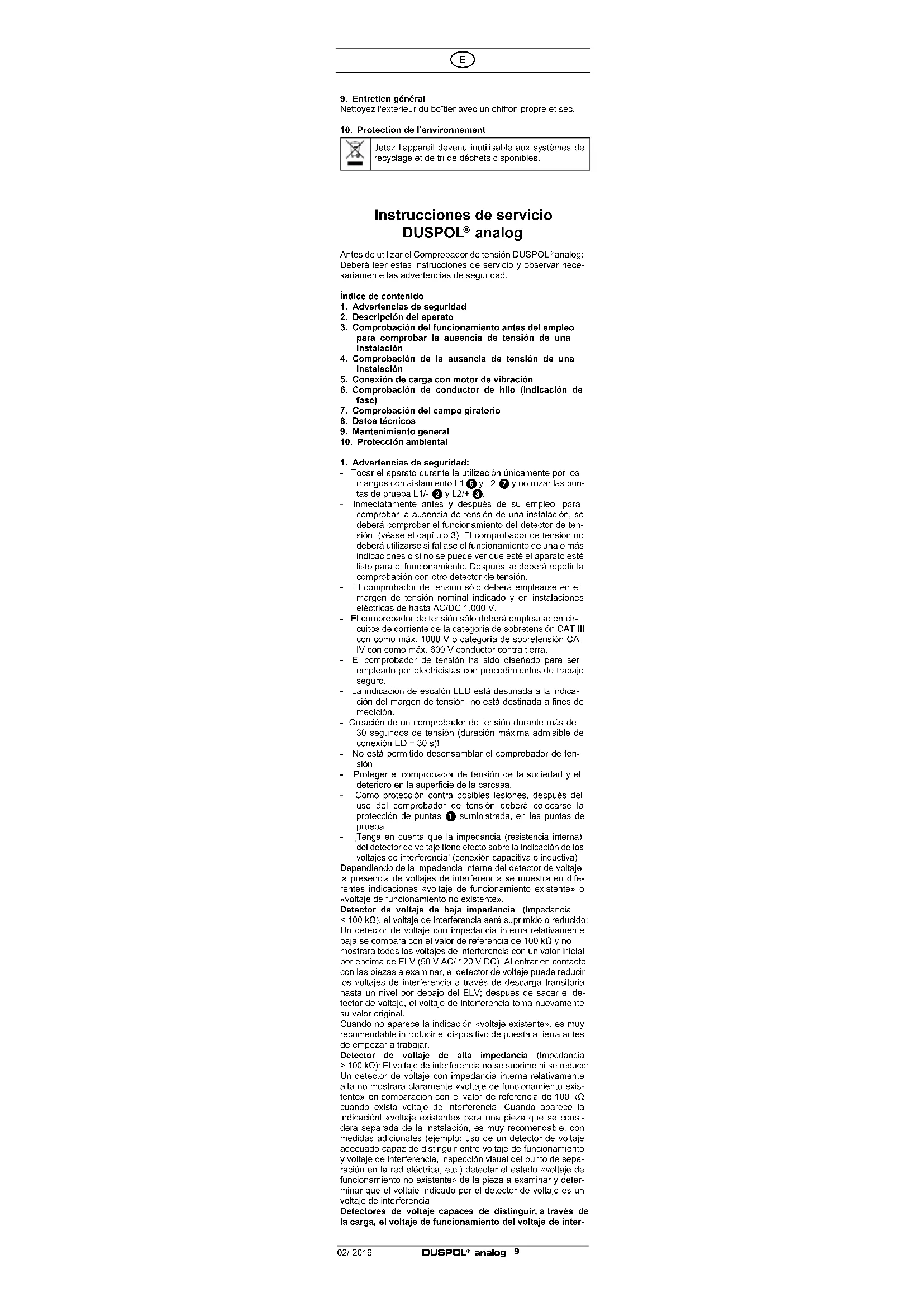

MANUAL DE USUARIO Duspol Analog BENNING

Instrucciones de servicio DUSPOL® analog

Antes de utilizar el Comprobador de tensión DUSPOL ^® analog: Deberá leer estas instrucciones de servicio y observar necesariamente las advertencias de seguridad.

Índice de contenido

1. Advertencias de seguridad
2. Descripción del aparato
3. Comprobación del funcionamiento antes del empleo para comprobar la ausencia de tensión de una instalación
4. Comprobación de la ausencia de tensión de una instalación
5. Conexión de carga con motor de vibración
6. Comprobación de conductor de hilo (indicación de fase)
7. Comprobación del campo giratorio
8. Datos técnicos
9. Mantenimiento general
10. Protección ambiental

1. Advertencias de seguridad:

• Tocar el aparato durante la utilización únicamente por los mangos con aislamiento L1 ⑥ y L2 ⑦ y no rozar las puntas de prueba L1/- ② y L2/+ ③.
• Inmediatamente antes y después de su empleo, para comprobar la ausencia de tensión de una instalación, se deberá comprobar el funcionamiento del detector de tensión. (véase el capítulo 3). El comprobador de tensión no deberá utilizarse si fallase el funcionamiento de una o más indicaciones o si no se puede ver que esté el aparato esté listo para el funcionamiento. Después se deberá repetir la comprobación con otro detector de tensión.
• El comprobador de tensión sólo deberá emplearse en el margen de tensión nominal indicado y en instalaciones eléctricas de hasta AC/DC 1.000 V.
• El comprobador de tensión sólo deberá emplearse en circuitos de corriente de la categoría de sobretensión CAT III con como máx. 1000 V o categoría de sobretensión CAT IV con como máx. 600 V conductor contra tierra.
• El comprobador de tensión ha sido diseñado para ser empleado por electricistas con procedimientos de trabajo seguro.
• La indicación de escalón LED está destinada a la indicación del margen de tensión, no está destinada a fines de medición.
• Creación de un comprobador de tensión durante más de 30 segundos de tensión (duración máxima admisible de conexión ED = 30 s)!
• No está permitido desensamblar el comprobador de tensión.
• Proteger el comprobador de tensión de la suciedad y el deterioro en la superficie de la carcasa.
• Como protección contra posibles lesiones, después del uso del comprobador de tensión deberá colocarse la protección de puntas ① suministrada, en las puntas de prueba.
• ¡Tenga en cuenta que la impedancia (resistencia interna) del detector de voltaje tiene efecto sobre la indicación de los voltajes de interferencial (conexión capacitiva o inductiva)

Dependiendo de la impedancia interna del detector de voltaje, la presencia de voltajes de interferencia se muestra en diferentes indicaciones «voltaje de funcionamiento existente» o «voltaje de funcionamiento no existente».

Detector de voltaje de baja Impedancia (Impedancia

< 100 kΩ), el voltaje de interferencia será suprimido o reducido:

Un detector de voltaje con impedancia interna relativamente baja se compara con el valor de referencia de 100 kΩ y no mostrará todos los voltajes de interferencia con un valor inicial por encima de ELV (50 V AC/ 120 V DC). Al entrar en contacto con las piezas a examinar, el detector de voltaje puede reducir los voltajes de interferencia a través de descarga transitoria hasta un nivel por debajo del ELV; después de sacar el detector de voltaje, el voltaje de interferencia toma nuevamente su valor original.

Cuando no aparece la indicación «voltaje existente», es muy recomendable introducir el dispositivo de puesta a tierra antes de empezar a trabajar.

Detector de voltaje de alta impedancia (Impedancia

100 kΩ): El voltaje de interferencia no se suprime ni se reduce: Un detector de voltaje con impedancia interna relativamente alta no mostrará claramente «voltaje de funcionamiento existente» en comparación con el valor de referencia de 100 kΩ cuando exista voltaje de interferencia. Cuando aparece la indicación! «voltaje existente» para una pieza que se considera separada de la instalación, es muy recomendable, con medidas adicionales (ejemplo: uso de un detector de voltaje adecuado capaz de distinguir entro voltaje do funcionamiento y voltaje de interferencia, inspección visual del punto de separación en la red eléctrica, etc.) detectar el estado «voltaje de funcionamiento no existente» de la pieza a examinar y determinar que el voltaje indicado por el detector de voltaje es un voltaje de interferencia.

Detectores de voltaje capaces de distinguir, a través de la carga, el voltaje de funcionamiento del voltaje de inter-

ferencia:

Un detector de voltaje con indicación de dos valores de la impedancia interna ha superado la prueba de su diseño i construcción para el tratamiento de los voltajes de interferencia y está en condición (dentro de los límites técnicos) de distinguir el voltaje de funcionamiento del voltaje de interferencia y de notificar directa o indirectamente el tipo de voltaje.

Símbolos eléctricos en el aparato:

Simbolo S	gnificado
	Documentación Importante!El símbolo indica que las instrucciones descritas en el manual, para evitar cualquier riesgo
	Aparato o equipo para trabajar bajo tensión
	Pulsador
	AC Tensión alterna
	DC Tensión continua
	DC/AC Tensión continua y allema
	Tierra (voltaje a tierra)
	Pulsador (accionado a mano); indica que las correspondientes indicaciones sólo tienen lugar al accionarse los dos pulsadores
	Secuencia de giro a la derecha; el sentido del campo giratorio sólo se puede indicar con 50 ó 60 Hz y en una rod con toma de puesta a tierra
	Indicación do nivel de bobina móvil

2. Descripción del aparato

1 Protección de puntas de prueba

2 Punta de prueba L1/-

3 Punta de prueba L2/+

4 Indicación de nivel de bobina móvil

5 Pulsador

8 Mango L1

7 Mango de indicación L2

B Indicación de escalón LED

9 Display LC con símbolo „R* para comprobación de conductor de hilo (indicación de fase) e indicación de campo giratorio (a la derecha)

10 +/- LED's de la indicación de polaridad

3. Comprobación del funcionamiento antes del empleo para comprobar la ausencia de tensión de una instalación

• Inmediatamente antes y después de utilizar el comprobador de tensión, comprobar el funcionamiento.
• Probar el comprobador de tensión en fuentes de tensión
  conocidas p. ej. en una caja de enchufe de 230 V.
• No emplear el detector de tensión si no funcionan correctamente la indicación de tensión, la indicación de fase y el motor de vibración.

4. Comprobación de la ausencia de tensión de una instalación (Figura A'B)

Al efectuar una comprobación de la instalación, comprobar la ausencia de tensión de la misma controlando la indicación de tensión, la indicación de fase (la indicación de fase sólo funciona en una red de tensión allerna con puesta a tierra) y el motor de vibración (el motor de vibración se activa actuando ambos pulsadores). La ausencia de tensión en la instalación sólo existirá cuando los tres circuitos de prueba señalen que no hay tensión (indicación de tensión, indicación de fase y motor de vibración).

- Conectar las dos puntas de prueba L1/+ ② y L2/- ③ con las partes de la instalación que se han de comprobar.

• En la indicación de escalón LED 8 se muestra la tensión existente.
• Accionando ambos pulsadores 5 se conecta la indicación de nivel de bobina móvil 4, el escalón LED (+/-) 12 V y una carga interna en el comprobador de tensión.
• Las tensionos altomas (AC) se indican al encondorso al mismo tiempo el LED + 24 V y el LED - 24 V.
• Las tensiones continuas (DC) se indican al encenderse el LED + 24 V o el LED - 24 V. Mediante la indicación de polaridad ⑩ se muestra la polariad + ó - existente en la punta de prueba L2/+ ③.
• Para diferenciar las tensiones con mucha energía o con poca energía (p. je. tensiones parásistas acopladas capacitivas) se puede conectar adicionalmente una carga interna en el comprobador de tensión, accionando ambos pulsadores (véase el capítulo 5).

5. Conexión de carga con motor de vibración (Figura A/B) Ambos mangos L1 ⑥ y L2 ⑦ están provistos de pulsadores

1. Al accionar ambos pulsadores se conecta una resistencia interior más baja. Para ello se pone bajo tensión un motor vibratorio (motor con desequilibrio). A partir de aprox. 200 V éste se pone bajo movimiento giratorio. Al aumentar la tensión aumentará también su número de revoluciones y vibración. La duración de la comprobación con resistencia interior más baja (prueba con carga) dependerá del nivel de la tensión a medir. Para que el aparato no se calicento de forma inadmisible, se ha provisto una protección tómica (regulación hacia atrás). En esta regulación hacia atrás desciende el número de revoluciones del motor vibratorio y la resistencia interna aumenta.

La conexión adicional de carga (ambos pulsadores están ac-

cionados) se puede emplear para ...

• suprimir tensiones reactivas (tensiones inductivas y capacitivas)
• descargar condensadores

• disparar el interruptor diferencial RCD 10 mA/30 mA. El disparo del interruptor diferencial RCD tiene lugar mediante comprobación en conductor de hilo (indicación de fase) contra PE (tierra). (Figura D)

• Comprobación de conductor de hilo (indicación de fase) (Figura C)

• Agarrar completamento los mangos L1 6 y L2 7 para garantizar un acoplamiento capacitivo contra tierra.

• Poner la punta de prueba L2/+ 3 en la parte de la instalación a comprobar.

Observar necesariamente que en la comprobación de conductor de hilo unipolar (indicación de fase) no se toque la punta de prueba L1/-② y que permanezca libre de contacto.

- Si en el display LC 9 aparece un símbolo „R“, se encuentra en esta parte de la instalación el conductor de hilo (fase) de una tensión alterna.

Advertencia:

La comprobación de conductor de hilo unipolar (indicación de fase) es posible en la red puesta a tierra a partir de 230 V, 50/60 Hz (fase contra tierra). Ropa protectora y condiciones aislantes en el lugar de emplazamiento pueden perjudicar el funcionamiento.

¡Atención!

La no existencia de tensión sólo se puede constatar mediante una comprobación bipolar.

1. Comprobación del campo giratorio (Figura E/F)

2. Agarrar completamente los dos mangos L1 6 y L2 7 para garantizar un acoplamiento capacitivo contra tierra.

3. Poner las puntas de prueba L1/- ② y L2/+ ③ en dos conductores de hilo (fases) de una red de corriente trifásica (sin necesidad de pulsar el botón ⑤) y comprobar si existe la tensión entre fases de p. ej. 400 V.
4. Existirá una secuencia de giro a la derecha (fase L1 antes que fase L2), cuando en el display LC ⑨ aparece un símbolo „R”. El display LC permanece apagado, si no se detecta una secuencia de giro a la derecha.
5. La comprobación del campo giratorio requiere siempre un segundo control. En el caso de que el display LC muestre la secuencia de giro a la derecha mediante el símbolo .R ^2 , al efectuar el segundo control con punlas de prueba L1/- y L2/+ cambiadas, el display LC debe permanecer apagado.

En el caso de que el display LC muestre en ambos casos un símbolo „R“, la puesta a tierra será demasiado débil.

Advertencia:

La comprobación del campo giratorio es posible a partir de 400 V - 900 V, 50/60 Hz (fase contra fase) en la red de corriente trifásica puesta a tierra. Ropa protectora y condiciones aislantes en el lugar de emplazamiento pueden perjudicar el funcionamiento.

8. Datos técnicos

• Noma: DIN EN 61243-3: 2015, IEC 61243-3: 2014
• Rango de tensión nominal: 12 V hasta AC/DC 1.000 V
• Rango de frecuencia nominal f: 0 hasta 60 Hz
• Error de indicación máx.: U, ± 15 %, ELV U, + 0 % - 15 %
• Impedancia (resistencia interior) circuito de medición/ circuito de carga: 200 kΩ/5 kΩ

- Consumo de corriente circuito de medición: I_s < 6.0 mA (1.000 V)

- Consumo de corriente circuito de carga: J < 550 mA (1.000 V)

- Indicación de polaridad: + 24 V LED, - 24 V LED, + 12 V LED, - 12 V LED (al accionar los pulsadores)

- Comprobación de conductor de hilo (indicación de fase): ≥ U, 230 V, 50 Hz/60 Hz

- Comprobación del campo giratorio: ≥ U _n 400 V. 50 Hz/60 Hz

- Motor vibratoro, arranque: ≥ U _200 V

- Categoría de sobretensión: CAT IV 600 V, ↓CAT III 1000 V

- Tipo de protección: IP 65 (DIN VDE 0470-1 IEC/EN 60529)

6 - primera cifra: protección contra acceso a piezas peligrosas y protección contra cuerpos extraños sólidos, estanco al polvo

5 - segunda cifra: protegido contra chorros de agua. Se puede emplear también con precipitaciones.

• max. El ciclo de trabajo permitida: 30 s (máx. 30 segundos), 600 s apagado
• Peso: aprox. 250 g
• Longitud de cable de conexión: aprox. 1000 mm
• Margen de temperatura de servicio y almacenamiento: - 20 °C hasta + 45 °C (categoría climática N)
• Humedad relativa del aire: 20 % hasta 96 % (categoria climática N)
• Tiempo de regulación hacia atrás (protección térmica): Tensión/Tiempo: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s

9. Mantenimiento general

Limpiar la carcasa por el exterior con un paño limpio y seco.

10. Protección ambiental

Al concluir la vida útil de aparato, éste deberá deponerse en los sistemas de reciclado o recogia que estén a disposición.

Инструкция за експлоатация DUSPOL® analog
