Duspol Analog - Multimetre BENNING - Ücretsiz kullanım kılavuzu

Ürün	Multimetre
Marka	BENNING
Model	Duspol Analog
Kategori	Analog Multimetre
Nominal Gerilim Aralığı	12 V - 1.000 V AC/DC
Frekans Aralığı	0 - 60 Hz
İç Empedans (Ölçüm Devresi)	200 kΩ
İç Empedans (Yük Devresi)	5 kΩ
Aşırı Gerilim Kategorisi	CAT IV 600 V / CAT III 1.000 V
Koruma Sınıfı	IP 65 (Toza Karşı Korumalı)
Gösterge	LED + Hareketli Bobin + LCD Ekran (R sembolü)
Ana Fonksiyonlar	Gerilim Testi, Faz Testi, Faz Sırası Testi, Titreşim Motoru (İç Yük)
Akım Tüketimi (Ölçüm Devresi)	< 6,0 mA (1.000 V)
Akım Tüketimi (Yük Devresi)	< 550 mA (1.000 V)
Polarite Göstergesi	LED +/- 24 V, +/- 12 V (Butonlara Basıldığında)
Faz Testi (Dış İletken)	≥ 230 V, 50/60 Hz
Faz Sırası Testi	≥ 400 V, 50/60 Hz
Titreşim Motoru (Başlatma)	≥ 200 V
Bakım	Temiz ve kuru bir bezle gövdeyi temizleyin
Güvenlik	1.000 V AC/DC'yi aşmayın; yalıtımlı kolları kullanın; kullanım sonrası uçları koruyun
Onarılabilirlik	Cihazı sökmeyin

Sık sorulan sorular - Duspol Analog BENNING

Duspol Analog ile bir tesiste gerilimsizlik nasıl kontrol edilir?

İki test ucunu kontrol edilecek bileşenlere bağlayın. Üç test devresi (LED göstergesi, hareketli bobin göstergesi ve titreşim motoru) hiçbir gerilim sinyali vermiyorsa gerilim yoktur. İç yük ve titreşim motorunu etkinleştirmek için her iki butona da basın. Kullanımdan önce ve sonra her zaman bilinen bir kaynakta (örn. 230 V priz) çalışma kontrolü yapın.

Faz testi (dış iletken) nasıl kullanılır?

Toprağa kapasitif bağlantı sağlamak için iki kolu tutun. L2/+ test ucunu test edilecek iletkene bağlayın, L1/- ucuna dokunmayın. LCD ekranda 'R' sembolü belirirse, bu alternatif akım altındaki bir dış iletkendir (faz) (≥ 230 V, 50/60 Hz). Bu test yalnızca topraklanmış bir şebekede geçerlidir.

Üç fazlı bir şebekede faz sırası nasıl test edilir?

İki kolu tutun, L1/- ve L2/+ uçlarını iki dış iletkene (faz) bağlayın. 'R' sembolü belirirse, sıra saat yönündedir (L1, L2'den önce). Uçları ters çevirerek karşı test yapın: sembol görünmemelidir. Test en az 400 V, 50/60 Hz kompoze gerilim gerektirir.

LCD ekrandaki 'R' sembolü ne anlama gelir?

'R' sembolü, faz testi sırasında bir dış iletken (faz) tespit edildiğini veya faz sırası testi sırasında saat yönünde faz sırasını gösterir. Yalnızca belirtilen koşullarda (faz testi için ≥ 230 V, faz sırası için ≥ 400 V) görünür.

Duspol Analog ile bir kondansatör nasıl boşaltılır?

İç yükü bağlamak için (empedans 5 kΩ'ye düşer) her iki butona basın. Uçları kondansatörün terminallerine bağlayın. İç yük kondansatörü güvenle boşaltacaktır. Titreşim motoru gerilim varlığını belirtir.

Bu cihazla bir kaçak akım koruma şalteri (30 mA) nasıl tetiklenir?

Topraklama iletkenine (PE) göre bir faz testi (dış iletken) yapın. İç yükü etkinleştirmek için her iki butona basın. Oluşan kaçak akım, 10/30 mA'lik bir kaçak akım koruma şalterini tetiklemelidir. Kılavuzdaki Şekil D'ye bakın.

Duspol Analog'un iç empedansı nedir ve neden önemlidir?

Ölçüm devresinin empedansı 200 kΩ, yük devresinin (butonlara basıldığında) empedansı 5 kΩ'dur. Düşük empedans (5 kΩ), endüktif veya kapasitif parazit gerilimlerini bastırmayı sağlarken, yüksek empedans (200 kΩ) parazit gerilimini gösterebilir. Cihaz, iç yük sayesinde işletme gerilimlerini parazit gerilimlerinden ayırt eder.

Duspol Analog nasıl bakım yapılır?

Gövdenin dışını temiz ve kuru bir bezle temizleyin. Cihazı kirlenmeye ve gövde hasarına karşı koruyun. Cihazı asla sökmeyin. Kullanımdan sonra test uçlarına uç koruyucuyu takın.

Uyulması gereken temel güvenlik önlemleri nelerdir?

Yalnızca yalıtımlı L1 ve L2 kollarına dokunun, asla test uçlarına dokunmayın. Her kullanımdan önce ve sonra doğru çalışmayı kontrol edin. Cihazı yalnızca nominal gerilim aralığında (1.000 V AC/DC'ye kadar) ve CAT III 1.000 V veya CAT IV 600 V aşırı gerilim kategorilerinde kullanın. Kullanımdan sonra uçları koruyun.

LED göstergesi veya titreşim motoru çalışmazsa ne yapılmalı?

Bir veya daha fazla gösterge (LED, hareketli bobin, titreşim motoru) düzgün çalışmıyorsa, cihaz artık kullanılmamalıdır. Cihazı değiştirin veya bir profesyonele tamir ettirin. Arıza, kullanıcı için tehlike oluşturabilir.

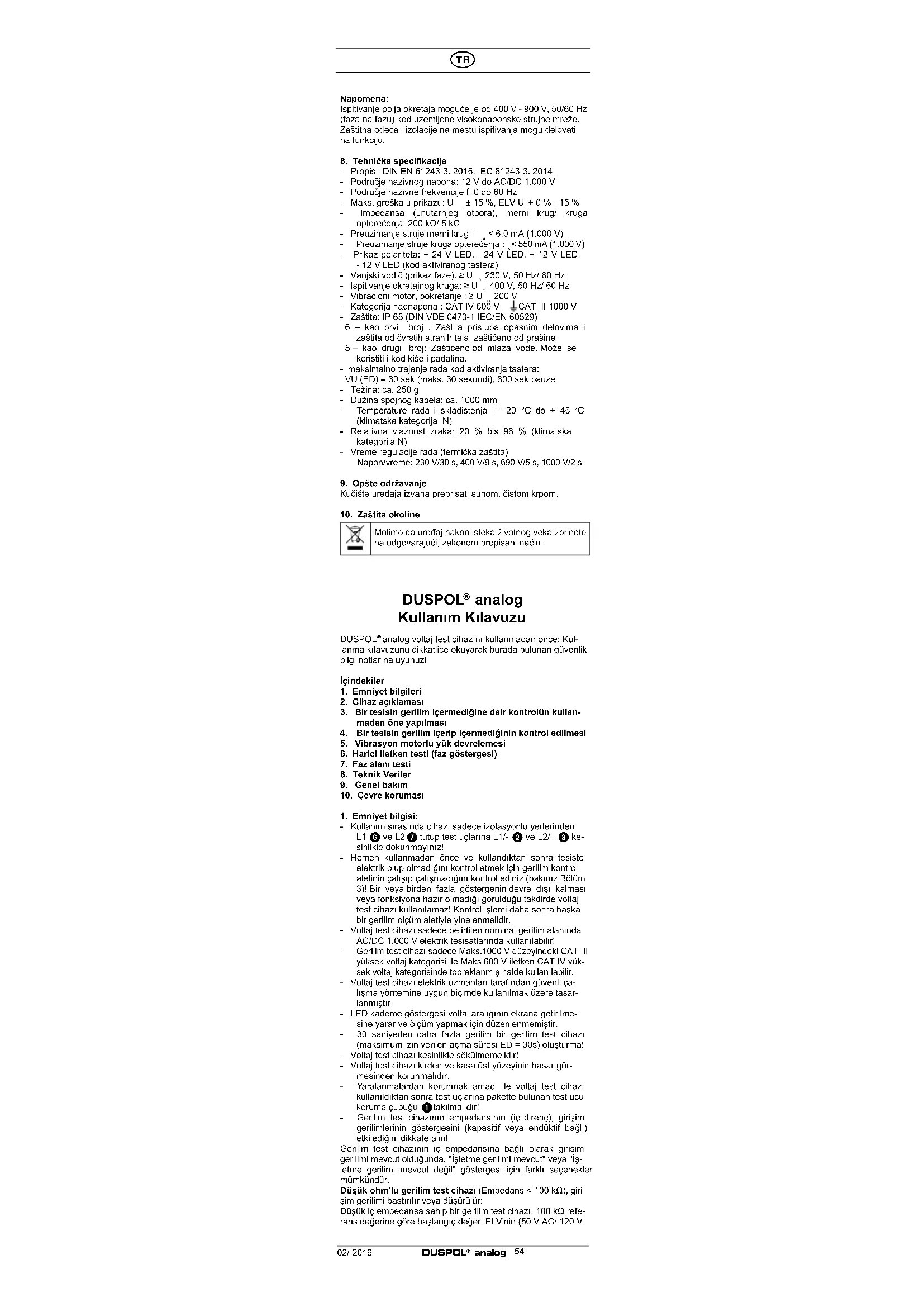

KULLANIM KILAVUZU Duspol Analog BENNING

DUSPOL ^2 analog voltaj test cihazını kullanmadan önce: Kullanma kilavuzunu dikkatlice okuyarak burada bulunan güvenlik bilgi notlarına uyunuz!

İçindekiler

1. Emniyet bilgileri
2. Cihaz açıklaması
3. Bir tesisin gerilim içermediğine dair kontrolün kullanmadan öne yapılması
4. Bir tesisin gerilim içerip içermediğinin kontrol edilmesi
5. Vibrasyon motorlu yük devrelemesi
6. Harici iletken testi (faz göstergesi)
7. Faz alanı testi
8. Tekni
9. Genel bakım

10. Çevre koruması

11. Emniyet bilgisi:

12. Kullanım sırasında cihazı sadece izolasyonlu yerlerinden L1 ⑤ ve L2 ⑦ tutup test uçlarına L1/- ② ve L2/+ ③ kesinlikle dokunmayınız!

13. Hemen kullanmadan önce ve kullandıktan sonra tesiste elektrik olup olmadığını kontrol etmek için gerilim kontrol aletinin çalışıp çalışmadığını kontrol ediniz (bakınız Bölüm 3)! Bir veya birden fazla göstergenin devre dışı kalması veya fonksiyona hazır olmadığı görüldüğü takdirde voltaj test cihazı kullanılamaz! Kontrol işlemi daha sonra başka bir gerilim ölçüm alotıyla yinolonmelidir.
14. Voltaj test cihazı sadece belirtilen nominal gerilim alanında AC/DC 1.000 V elektrik tesisatlarında kullanılabilir!
15. Gerilim test cihazı sadece Maks.1000 V düzeyindeki CAT III yüksek voltaj kategorisi ile Maks.600 V iletken CAT IV yüksek voltaj kategorisinde topraklanmış halde kullanılabilir.
16. Voltaj test cihazı elektrik uzmanları tarafından güvenli çalışma yöntemine uygun biçimde kullanılmak üzere tasarlanmıştır.
17. LED kademe göstergesi voltaj aralığının ekrana getirilmesine yarar ve ölçüm yapmak için düzenlenmemiştir.
18. 30 saniyeden daha fazla gerilim bir gerilim test cihazı (maksimum izin verilen açma süresi ED = 30s) oluşturma!
19. Voltaj test cihazı kesinlikle sokulmemelidir!
20. Voltaj test cihazı kirden ve kasa üst yüzeyinin hasar görmesinden korunmalıdır.
21. Yaralanmalardan korunmak amacı ile voltaj test cihazı kullanıldıktan sonra test uçlarına pakette bulunan test ucu koruma çubuğu 1 takılmalıdır!
22. Gerilim test cihazının empedansının (iç direnç), girişim gerilimlerinin göstergesini (kapasitif veya endüktif bağlı) etkilediğini dikkate alın!

Gerilim test cihazının iç ompedansına bağlı olarak girişim gerilimi mevcut olduğunda, "işletme gerilimi mevcut" veya "işletme gerilimi mevcut değil" göstergesi için farklı seçenekler mümkündür.

Düşük ohm'lu gerilim test cihazı (Empedans < 100 kΩ), girişim gerilimi bastırılır veya düşürülür:

Düşük iç empedansa sahip bir gerilim test cihazı, 100 kΩ referans değerine göre başlangıç değeri ELV'nin (50 V AC/ 120 V

DCJ üzerinde olan tüm girişim gerilimlerini göstermez. Test edilecek olan parçalarla temas halinde gerilim test cihazı, girişim gerilimlerini deşarj ederek geçici olarak ELV'nin altına kadar bir seviyeye düşürülebilir; ancak gerilim test cihazı çıkarıldıktan sonra, girişim gerilimi tekrar başlangıç değerine döner. "Gerilim mevcut" göstergesi gösterlmzse, çalışmalara başlamadan önce bir topraklama tertibatının takılması mutlaka önerilir.

Yüksek ohm'lu gerilim test cihazı (Empedans > 100 kΩ): Girişim gerilimi bastırılmaz veya düşürülmez:

Yüksek iç empedansa sahip bir gerilim test cihazı, 100 kΩ referans doğorine göre girişim gerilimi mevcut olduğunda "işletme gerilimi mevcut değil" durumunu belirgin bir şekilde göstermez. "Gerilim mevcut" göstergesi, tesisten ayrılmış olan bir parçada gösterilirse, ek önlem alarak (Örnek: işletme gerilimini girişim geriliminden ayırabilen uygun bir gerilim test cihazının kullanımı, elektrik şebekesinde ayırma yerinin gözle kontrolü vs.) test edilecek olan parçanın "işletme gerilimi mevcut değil" durumunun kanıtlanması ve gerilim test cihazı tarafından gösterilen gerilimin bir girişim gerilimi olduğunu tespit edilmesi mutlaka önerilir.

Yük uygulamasının yapılmasıyla işletme gerilimini girişim geriliminden ayırabilen gerilim test cihazı:

İki iç empedans değeri belirten bir gerilim test cihazı, girişim gerilimleri işlemlerine yönelik olarak model / konstrüksiyon testinde başarılı oldu ve (teknik sınırlar içerisinde) işletme gerilimini girişim geriliminden ayırabilmekte ve mevcut gerilim tipini doğrudan veya dolaylı olarak gösterebilmektedir.

Cihaz üzerindeki elektrik sembolleri:

Sembol Ahlam
[SW56]	Önemli belgeleri!Sembol kılavuzda herhangi risklerden kaçınmak için, kılavuzda açıklanan bolirtir
	Voltaj altında çalışmaya izin voron cihaz veya donanım
	Basma tuşu
	AC alternatif akım
	DC sabit akım
[72X0]	DC/AC sabit ve alternatif akım
[YO4Z]	Toprak (toprak gerilim)
[YY30]	Buton (el kumandalı); tür görüntüler sadece butonlar hem basarak belirtir
	Sağ dönüş sırası, döner yönü sadece 50 veya 60 Hz ve topraklı sistemde görüntülenmez ola-bilir
[X4X9]
	Daldırma makara seviye göstergesi

2. Cihaz açıklaması

① Test ucu koruma çubuğu
2 Test ucu L1/-
3 Test ucu L2/+
4 Daldirma makara seviye göstergesi
5 Basmali tuş
6 Tutacak L1
7 Gösterge tutacağı L2
8 LED kaderne göstergesi
9 Harici iletken testi (faz göstergesi) ve faz alanı göstergesi (sağ) için "R" sembollü LC ekran
10 +/- Polarite göslerge LED'leri

3. Bir tesisin gerilim içermediğine dair kontrolün kullanmadan öne yapılması

• Kullanımın hemen öncesinde ve sonrasında voltaj test cihazının işlerliğini teste edin!
• Voltaj test cihazını bildiğiniz voltaj kaynaklarında, örneğin 230 voltluk prizlerde deneyebilirsiniz.
• Gerilim göstergesi, faz göstergesi ve vibrasyon motoru sorunsuz bir şekilde çalışmadığı takdirde gerilim kontrol aletini kullanmayınız!

4. Bir tesisin gerilim içerik içermediğinin kontrol edilmesi (Resim A/B)

Tesis kontrolü sırasında tesisin gerilim içermediğini gerilim göstergesi, faz göstergesi (faz göstergesi yalnızca topraklanmış alternatif gerilim şebekesinde çalışır) ve vibrasyon motoru (vibrasyon motoru her iki butona basılarak etkinleşir) aracılığıyla kontrol ediniz. Tesisin gerilim içermediği durumu yalnızca üç kontrol fazının hepsi gerilimsizlik durumu sinyalize ettiğinde mevcuttur (Gerilim göstergesi, faz göstergesi ve vibrasyon motoru).

• Her iki test ucunu L1/+ ② ve L2/- ③ ü test edilecek cihaza lakınız.
• Bağlanan voltajın düzeyi LED kademe göstergesi ile ekrana getirilir.
• Her iki basmalı tuşa ⑤ dokunulduğunda daldırma makara düzey göstergesi ④, 12 V LED kademesi (+/-) ve voltaj test cihazındaki dahili yük devreye girer.
• Alternatif akımlar (AC) + 24 V LED ve - 24 V LED'in eş zamanlı olarak yanması ile ekrana getirilir.
• Sabit akımlar (AC) + 24 V LED veya - 24 V LED'in yanması ile ekrana getirilir. Polarite göstergesi ⑩ ile test uçlarında L2/+ ③ polarite + veya - gösterilir.
• Enerji yüklü veya enerjisi düşük voltajları (örneğin kapası-tif bağlantı parazit voltajlar) birbirinden ayırmak amacı ile her iki basmalı tuşu basılarak voltaj test cihazında dahili yük beslemesi sağlanabilir (bakınız Bölüm 5.)

5. Vibrasyon motorlu yük devrelemesi (Resim A/B)

Her iki lutma yeri L1 6 ve L2 7 basmalı tuş 5 ile donatılmış- tir. Her iki basmalı tuşa basıldığında daha düşü bir iç direnç devreye girer. Burada bir vibrasyon motoru (balanssız motor) vollaja bağlanır. Yaklaşık 200 V'tan übaren dönüş hareketi başlar. Gerilim arttıkça devir sayısı ve vibrasyon da artar. Testin düşük iç direnç ile sürdürülmesi (yük testi) ölçülecek voltajın düzeyine bağlıdır. Cihazın İzin verilenin ötesinde ısınmaması için termik koruma (geri besleme) mevcuttur. Bu tür geri besle- mede vibrasyon motorunun devir sayısı düşer ve dahili direnç ise artar.

Yük fazlası (her iki basmalı tuşa basılır) ....

• Kör voltajı (indüktif ve kapasitif voltaj) bastırmak
• Kondansatörleri deşarj etmek
  10 mA/ 30 mA RCD koruma şalterini devreye sokmak amaci ile kullanılır. RCD koruma şalterinin devreye sokulması harici iletkende (faz göstergesi) PE (toprak) yapılan set ile sağlanır. (Resim D)

6. Harici iletken testi (faz göstergesi) (Resim C)

• Toprağa karşı kapasitif bağlantıı sağlamak amacı ile L1 ⑥ ve L2 ⑦ tulma yerlerini komple kavrayınız.
• Test uçlarını L2/+ 3 test edilecek cihaz parçasına bağlayınız.
  Bunu yaparken tek kutuplu harici ilelken testünde (faz göslergesi) lest ucunun L1/- ② lemas elmemesine ve lemassiz kalmasına özen gösteriniz.
• LC ekranda ⑨ bir „R“ sembolü çıktığında. cihazın bu kısmına alternatif akımın bir harici iletkeni (faz) bağlıdır.

Bilgi:

Tek kutuplu harici iletken testi (faz göstergesi) topraklı şebeke-de 230 V, 50/60 Hz'den itibaren (toprağa karşı faz) mümkün-dür. Koruma giysileri ve izolasyonlu ortama bağlı özel durumlar bu fonksiyona kısıtlama getirebilir.

Dikkat!

Voltaj olmadığı ancak iki kutuplu test ile saptanabilir.

7. Faz alanı testi (Resim E/ F)

• Toprağa karşı kapasitif bağlantıyı sağlamak amacı ile L1 ⑥ ve L2 ⑦ tutma yerlerini komple kavrayınız.
• Test uçlarını L1/- ② ve L2/+ ③ alternatif akım ağının iki harici iletkenine (faz) bağlayıp harici iletken geriliminde 400 V olup olmadığını test ediniz.
• LC ekranda ⑨ bir „R“ sembolü çıktığında, sağa doğru dönüş dizisi (faz L2'den önce L1) söz konusudur. Sağa doğru dönüş dizisi saptanamadığı takdirde. LC ekran karanlık kalır.
• Faz alanı testi her zaman karşı kontrolü gerektirir! LC ekranın „R” sembolü ile sağa dönüş dizisini gösterdiği takdirde, değiştirilmiş test uçları L1/- 2 ve L2/+ 3 ile yapılan karşı kontrolde LC ekranın kapalı kalması gerekir.

LC ekranın her iki durumda da „R* sembolü göstermesi durumunda, topraklama zayıf demektir.

Bllgl:

Faz alanı testi topraklı alternatif akım ağında 400 V - 900 V, 50/60 Hz'den itibaren (faza karşı faz) mümkündür. Koruma giysileri ve izolasyonlu ortama bağlı özel durumlar bu fonksiyona kısıtlama gotirebilir.

8. Teknik Veriler

• Yönerge: DIN EN 61243-3: 2015, IEC 61243-3: 2014
• Nominal gerilim aralığı: 12 V ila AC/DC 1.000 V
• Nominal frekans aralığı f: 0 ila 60 Hz arası
• Maksimum gösterge hatasi: U_n ± % 15 , ELV U_n + 0 % - % 15
• Empedans (iç direnç), ölçüm çemberi/ yük döngüsü: 200 kΩ/ 5 kΩ
• Ölçüm çemberi voltaj girişi: I < 6.0 mA (1.000 V)
• Yük döngüsü vollaj girisi: I < 550 mA (1.000 V)
• Polarite göstergesi: + 24 V LED, - 24 V LED, + 12 V LED, - 12 V LED (basmalı luşa basili halde)
• Harici iletken (faz göstergesi): ≥ U _ 230 V. 50 Hz/ 60 Hz
• Faz alanı testi: ≥ U , 400 V, 50 Hz/60 Hz
• Vibrasyon motoru, hareket: ≥ U , 200 V
• Aşırı voltaj kategorisi: CAT IV 600 V, ⊥CAT III 1000 V
• Koruma türü: IP 65 (DIN VDE 0470-1 IEC/EN 60529)
  6 - ilk kod: Tehlikeli parça veya erişim koruması ve sabit yabancı cisimlere karşı koruma, toz geçirmez
  5 - ikinci kod: Püskürtme suya karşı koruma. Yağmur altında da kullanılabilir.
• maks. izin Görev döngüsü: 30 s (maks. 30 saniyo), 600 s kapalı
• Ağırlık: Yakı. 250 g
• Bağlantı hattı uzunluğu: Yakıl. 1000 mm
• İşletim ve depolama ısı aralığı: - 20 °C ila + 45 °C (iklim kategorisi N)
• Göreli hava nemi: % 20 ila % 96 (iklim kategorisi N)
• Geri besleme süreleri (termik koruma): Voltaj/Zaman: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s

9. Genel bakım

Kasayı dışlan temiz ve kuru bir bezle siliniz.

10. Çevre koruması

Lütfen cihazı kullanım ömrünü tamamladıktan sonra ait olduğu iade ve toplama sistemine dahil ediniz.
