| Prodotto | Multimetro |
| Marca | BENNING |
| Modello | Duspol Analog |
| Categoria | Multimetro analogico |
| Campo di tensione nominale | 12 V a 1 000 V AC/DC |
| Campo di frequenza | 0 a 60 Hz |
| Impedenza interna (circuito di misura) | 200 kΩ |
| Impedenza interna (circuito di carico) | 5 kΩ |
| Categoria di sovratensione | CAT IV 600 V / CAT III 1 000 V |
| Grado di protezione | IP 65 (a tenuta di polvere) |
| Display | LED + bobina mobile + display LCD (simbolo R) |
| Funzioni principali | Test di tensione, test di fase, test di sequenza di fasi, motore a vibrazione (carico interno) |
| Consumo di corrente (circuito di misura) | < 6,0 mA (1 000 V) |
| Consumo di corrente (circuito di carico) | < 550 mA (1 000 V) |
| Indicazione di polarità | LED +/- 24 V, +/- 12 V (pulsanti premuti) |
| Test di fase (conduttore esterno) | ≥ 230 V, 50/60 Hz |
| Test di sequenza di fasi | ≥ 400 V, 50/60 Hz |
| Motore a vibrazione (avviamento) | ≥ 200 V |
| Manutenzione | Pulire l'involucro con un panno pulito e asciutto |
| Sicurezza | Non superare 1 000 V AC/DC; utilizzare le impugnature isolate; proteggere le punte dopo l'uso |
| Riparabilità | Non smontare l'apparecchio |
Domande frequenti - Duspol Analog BENNING
Domande degli utenti su Duspol Analog BENNING
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Multimetro in formato PDF gratuitamente! Trova il tuo manuale Duspol Analog - BENNING e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Duspol Analog del marchio BENNING.
MANUALE UTENTE Duspol Analog BENNING

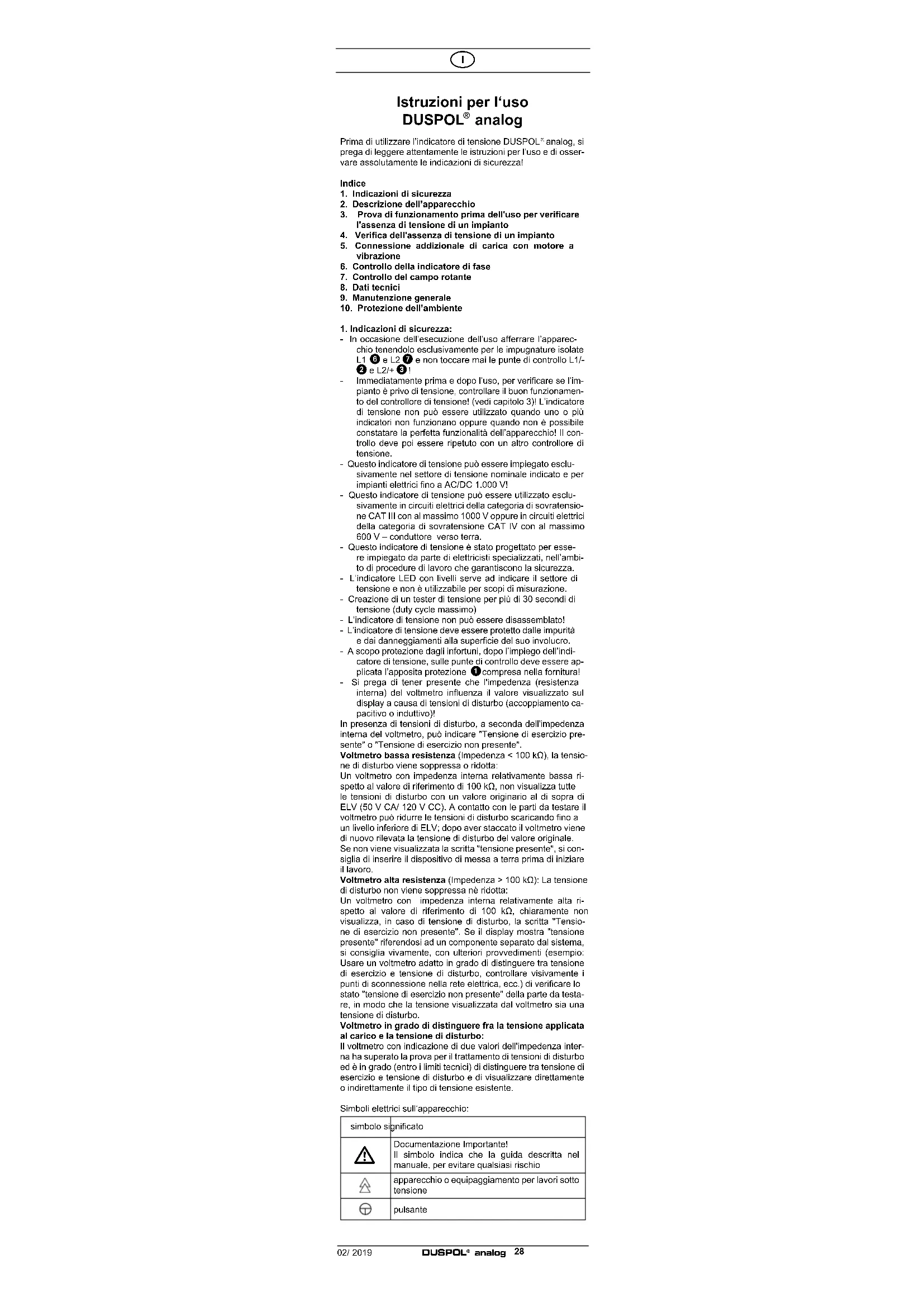

Istruzioni per l'uso DUSPOL® analog
Prima di utilizzare l'indicatore di tensione DUSPOL ^2 analog, si prega di leggere attentamente le istruzioni per l'uso e di osservare assolutamente le indicazioni di sicurezzal
Indice
- Indicazioni di sicurezza
- Descrizione dell'apparecchio
- Prova di funzionamento prima dell'uso per verificare l'assenza di tensione di un impianto
- Verifica dell'assenza di tensione di un impianto
- Connessione addizionale di carica con motore a vibrazione
- Controllo della indicatore di fase
- Controllo del campo rotante
- Dati tecnici
- Manutenzione generale
- Protezione dell'ambiente
1. Indicazioni di sicurezza:
- In occasione dell'esecuzione dell'uso afferrare l'apparecchio lenendolo esclusivamente per le impugnature isolate L1 ⑥ e L2 ⑦ e non toccare mai le punte di controllo L1/② e L2/+ ③!
- Immediatamente prima e dopo l'uso, per verificare se l'impianto è privo di tensione, controllare il buon funzionamento del controllo di tensione! (vedi capitolo 3)! L'indicatore di tensione non può essere utilizzato quando uno o più indicatori non funzionano oppure quando non è possibile constatare la perfetta funzionalità dell'apparecchio! Il controllo deve poi essere ripetuto con un altro controllare di tensione.
- Questo indicatore di tensione può essere impiegato osclusivamente nel settore di tensione nominale indicato e per impianti elettrici fino a AC/DC 1.000 V!
- Questo indicatore di tensione può essere utilizzato esclusivamente in circuiti elettrici della categoria di sovratensione CAT III con al massimo 1000 V oppure in circuiti elettrici della categoria di sovratensione CAT IV con al massimo 600 V conduttore verso terra.
- Questo indicatore di tensione è stato progettato per essere impiegato da parte di elettricisti specializzati, nell'ambito di procedure di lavoro che garantiscono la sicurezza.
- L'indicatore LED con livelli serve ad indicare il settore di tensione e non è utilizzabile per scopi di misurazione.
- Creazione di un tester di tensione per più di 30 secondi di tensione (duty cycle massimo)
- L'indicatore di tensione non può essere disassemblatol
- L'indicatore di tensione deve essere protetto dalle impurità e dai danneggiamenti alla superficie del suo involucro.
- A scopo protezione dagli infortuni, dopo l'impiego dell'indicatore di tensione, sulle punte di controllo deve essere applicata l'apposita protezione ① compresa nella fornitura!
- Si prega di tener presente che l'impedenza (resistenza intema) del voltmetro influenza il valore visualizzato sul display a causa di tensioni di disturbo (accoppiamento capacitivo o induttivo)!
In presenza di tensioni di disturbo, a seconda dell'impedenza interna del voltmetro, può indicare "Tensione di esercizio presente" o "Tensione di esercizio non presente".
Voltmetro bassa resistenza (Impedenza < 100 kΩ), la tensione di disturbo viene soppressa o ridotta:
Un voltmetro con impedenza interna relativamente bassa rispetto al valore di riferimento di 100 kΩ, non visualizza tutte le tensioni di disturbo con un valore originario al di sopra di ELV (50 V CA/ 120 V CC). A contatto con le parti da testare il voltmetro può ridurre le tensioni di disturbo scaricando fino a un livello inferiore di ELV; dopo aver staccato il voltmetro viene di nuovo rilevata la tensione di disturbo del valore originale.
Se non viene visualizzata la scritta "tensione presente", si consiglia di inserire il dispositivo di messa a terra prima di iniziare il lavoro.
Voltmetro alta resistenza (Impedenza > 100 kΩ): La tensione di disturbo non viene soppressa né ridotta:
Un voltmetro con impedenza interna relativamente alta rispetto al valore di riferimento di 100 kΩ, chiaramente non visualizza, in caso di tensione di disturbo, la scritta "Tensione di esercizio non presente". Se il display mostra "tensione presente" riferondosi ad un componente separato dal sistema, si consiglia vivamente, con ulteriori provvedimenti (esempio: Usare un voltmetro adatto in grado di distinguere tra tensione di esercizio e tensione di disturbo, controllare visivamente i punti di sconnessione nella rete elettrica, ecc.) di verificare lo stato "tensione di esercizio non presente" della parte da testare, in modo che la tensione visualizzata dal voltmetro sia una tensione di disturbo.
Voltmetro in grado di distinguere fra la tensione applicata al carico e la tensione di disturbo:
Il voltmetro con indicazione di due valori dell'impedenza interna ha superato la prova per il trattamento di tensioni di disturbo ed è in grado (entro i limiti tecnici) di distinguere tra tensione di esercizio e tensione di disturbo e di visualizzare direttamente o indirettamente il tipo di tensione esistente.
Simboli elettrici sull'apparecchio:
| simbolo significato | |
| Documentazione importante!Il simbolo indica che la guida descritta nel manuale, per evitare qualsiasi rischio | |
| apparecchio o equipaggiamento per lavori sotto tensione | |
| pulsante | |
| ~ | AC – tensione alternata |
| == | DC – tensione continua |
| ≈ | DC/AC – tensione continua e tensione alternata |
| ⊥ | Terra (tensione a massa) |
| Indicazione della direzione del campo rotante;la direzione del campo rotante può essere indicata solo in presenza di 50 - 60 Hz ed in una rete collegata a massa | |
| Indicatore di livello con bobina mobilo | |
2. Descrizione dell'apparecchio
1 Protezione per le punte di controllo
2 Punta di controllo L1/-
3 Punta di controllo L2/+
4 Indicatore di livello con bobina mobile
5 Pulsante
8 Impugnatura L1
7 Impugnatura con display L2
8 Indicatore LED con livelli
9 Display LC con simbolo "R" per il controllo della indicatore
di fase e l'indicazione del campo rotante (destrorso)
10 +/- LED dell'indicatore di polarità
3. Prova di funzionamento prima dell'uso per verificare l'assenza di tensione di un impianto
- Verificare la funzionalità dell'indicatore di tensione immediatamente prima e dopo averlo impiegato!
- Eseguire il test di controllo del funzionamento presso sorgenti di tensione conosciute, per esempio una presa di corrente da 230 V
- Non usare il controllore di tensione so l'indicatore di tensione, l'indicatore di fase e il motore a vibrazione non funzionano correttamente!
4. Verifica dell'assenza di tensione di un impianto (Figura A/B)
In occasione del controllo dell'impianto, controllare l'assenza di tensione dell'impianto controllando l'indicatore di tensione, l'indicatore di fase (l'indicatore di fase funziona solo nella rete a corrente alternata a terra) e il motore a vibrazione (il motore di vibrazione si alliva premendo entrambi i pulsanti). L'impianto è privo di tensione solo quando tutti e tre i circuiti di prova indicano assenza di tensione (indicatore di tensione, indicatore di fase e motore a vibrazione).
- Collegare entrambe le punte di controllo L1/+ ② e L2/- ③ alle parti dell'impianto che devono essere controllate
- L'entità della tensione esistente viene indicata per mezzo dell'indicatore LED con livelli 6.
- Premendo entrambi i pulsanti ⑤ vengono azionati anche l'indicatore di livello con bobina mobile ④ ed il livello LED da 12 V (+/-) e può inoltre essere connesso un carico intorno nell'indicatore di tensiono.
- Le tensioni alternate (AC) vongono visualizzate per mezzo dell'illuminazione contemporanea del LED + 24 V e del LED - 24 V.
- Le tensioni continue (DC) vengono visualizzate per mezzo dell'illuminazione del LED + 24 V oppure del LED - 24 V. Per mezzo dell'indicatore di polarità 10 viene indicata la polarità + oppure - osistente prosso la punta di controllo L2/+ 3.
- Allo scopo di distinguere fra tensioni ricche e povere di energia (per esempio tensioni di disturbo provocate da accoppiamenti capacitivi), premendo contemporaneamente i due pulsanti, è possibile connettere un carico interno nell'indicatore di tensione (vedi punto 5)
5. Connessione addizionale di carica con motore a vibrazione (Figura A/B)
Entrambe le impugnature L1 ⑥ e L2 ⑦ sono equipaggiate con pulsanti ⑤. Premendo entrambi i pulsanti viene commutata una resistenza interna ridotta. In quest'occasione viene applicata tensione su di motore vibrante (vibrodina). A partire da una tensione di circa 200 V questo motore inizia a ruotare. Quando la tensione aumenta, aumentano anche il regime o lo vibrazioni del motore. La durata del controllo con resistenza interna ridotta (controllo del carico) dipende dall'entità della tensione da misurare. Affinché l'apparecchio non si surriscaldi in misura maggiore rispetto ai valori consentiti, è stata progettata una protezione termica (regolazione di ritorno). Grazie a questa regolazione di ritorno il regime del motore vibrante si riduce e la resistenza interna aumenta.
La connessione di carico (entrambi i pulsanti sono premuti) può essere utilizzata per:
- eliminare le tensioni realtive (tensioni induttive e capacitive)
- scaricare condensalori
- azionare interrullori di sicurezza per correnti di guasto da 10/30 mA. L'azionamento dell'interruttore di sicurezza per correnti di guasto avviene per mezzo del controllo della indicatore di fase verso PE (massa). (figura D)
6. Controllo della indicatore di fase (Figura C)
- Afferrare le impugnature L1 ⑥ e L2 ⑦ in corrispondenza della loro superficie complessiva allo scopo di garantire un accoppiamento capacitivo verso massa.
- Applicare la punta di controllo L2/+ ③ alla parte dell'impianto da controllare. In quest'occasione assicurarsi assolutamente che nel corso del controllo unipolare della indicatore di fase la punta di controllo L1/- ② non venga toccata e che essa rimanga quindi priva di contatto.
- Quando sul display LC 9 viene visualizzato un simbolo "R", significa che in questa parte dell'impianto è presente
la fase di una tensione allernata.
Indicazione:
Il controllo unipolare della indicatore di fase è possibile in una rete collegata a massa a partire da 230 V. 50/60 Hz (fase verso terra). Gli indumenti protettivi ed i dispositivi di isolamento installati nel luogo in cui avviene il controllo possono pregiudicare questa funzione.
Attenzionel
Un'eventuale assenza di tensione può essere constatata esclusivamente per mezzo di un controllo bipolare.
7. Controllo del campo rotante (Figura E/F)
- Afferrare le impugnature L1 ⑥ e L2 ⑦ in corrispondenza della loro superficie complessiva allo scopo di garantire un accoppiamento capacitivo verso massa.
- Applicare le punto di controllo L1/- ② e L2/+ ③ presso due fasi di una rete a corrente trifase e verificare se esiste una tensione di fase, per esempio di 400 V.
- Una sequenza di rotazione destorsa (fase L1 prima della fase L2) esiste quando sul display LC 9 viene visualizzato un simbolo "R". Il display LC resta spento quanto non è stata riconosciuta l'esistenza di alcuna sequenza di rotazione destorsa.
- Il controllo del campo rotante richiede sempre l'esecuzione di una controprova! Quando il display LC segnala l'esistenza di una sequenza di rotazione destorsa per mezzo del simbolo "R", in occasione della controprova eseguita con le punte di controllo L1/- ② e L2/+ ③ scambiate, il display LC deve rimanere spento.
Quando sul display LC viene visualizzato in entrambi i casi un simbolo "R", il collegamento a massa è troppo debole.
Indicazione:
Il controllo del campo rotante è possibile in una rete trifase collegata a massa a partire da 400 V - 900 V, 50/60 Hz (fase verso fase). Gli indumenti protettivi ed i dispositivi di isolamento installati nel luogo in cui avviene il controllo possono progiudicare questa funzione.
8. Dati tecnici
- Prescrizioni: DIN EN 61243-3: 2015, IEC 61243-3: 2014
- Settore di tensione nominale: 12 V fino a AC/DC 1.000 V
- Settore di frequenza nominale f: 0 - 60 Hz
- Errore d'indicazione massimo: U_n ± 15% , ELV U_n + 0% - 15% - Impedenza (resistenza interna), circuito di misurazione/circuito di carico: 200 kΩ/5 kΩ
- Circuito di misurazione corrente assorbita: I_s < 6.0 mA (1.000 V)
- Circulo di carico potenza assorbita: Is < 550 mA (1.000 V)
- Indicazione della polarità: + 24 V LED, - 24 V LED, + 12 V LED, - 12 V LED (quando i pulsanti sono premuti)
- Controllo della indicatore di fase: ≥ U, 230 V, 50 Hz/60 Hz
- Controllo del campo rotante: ≥ U _ 400 V. 50 Hz/ 60 Hz
- Avviamento del motore vibrante: ≥ U 200 V
- Categoria di sovratensione: CAT IV 600 V. ⊥ CAT III 1000V
- Tipo di protezione: IP 65 (DIN VDE 0470-1 IEC/EN 60529)
6 - prima cifra indicativa: protezione contro l'accesso a parti pericolose e protezione contro corpi estranci solidi, impermeabile alla polvere.
5 – seconda cifra indicativa: protetto dai getti d'acqua. Utilizzabile anche in caso di precipitazioni.
- max. Duty ammissibile ciclo: 30 s (max. 30 secondi), 240 s off
- Durata massima di attivazione in caso di azionamento dei pulsanti:
ED = 30 s (max. 30 secondi). 240 s di pausa
- Peso: ca. 250 g
- Lunghezza delle linee di collegamento: ca. 1000 mm
- Settore della temperatura di esercizio e di immagazzina-
mento: da - 20 °C a + 45 °C (categoria climatica N)
- Umidità relativa dell'aria: dal 20 % al 96 % (categoria climatica)
- Tempi della regolazione di ritorno (protezione termica): tensione/tempo: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s
9. Manutenzione generale
Pulire l'involucro all'esterno per pezzo di un panno pulito ed asciutto.
10. Protezione dell'ambiente
Alla fine del periodo di durata utile dell'apparecchio si prega di portarlo presso i centri di restituzione e raccolta esistenti.
| simbolo significato | |
| Documentazione importante!Il simbolo indica che la guida descritta nel manuale, per evitare qualsiasi rischio | |
| apparecchio o equipaggiamento per lavori sotto tensione | |
| pulsante | |
| AC - tensione alternata | |
| DC - tensione continua | |
| DC/AC - tensione continua e tensione alternata | |
| Terra (tensione a massa) | |
| Indicazione della direzione del campo rotante:la direzione del campo rotante può essere indicata solo in presenza di 50 - 60 Hz ed in una rete collegata a massa | |
| Plunžeriné indikacija | |
