Τύπος προϊόντος	Ψηφιακό πολύμετρο
Μάρκα	BENNING
Μοντέλο	MM 2
Οθόνη	LCD 3½ ψηφίων, ύψος 20 mm, μέγιστη τιμή 1999
Αριθμός μετρήσεων ανά δευτερόλεπτο	2,5
Λειτουργίες μέτρησης	Συνεχής/εναλλασσόμενη τάση, συνεχές/εναλλασσόμενο ρεύμα, αντίσταση, δοκιμή διόδων, δοκιμή συνέχειας, χωρητικότητα, συχνότητα
Εύρη συνεχούς τάσης	200 mV έως 600 V, ανάλυση 0,1 mV έως 1 V, ακρίβεια ±(0,5% + 2 ψηφία)
Εύρη εναλλασσόμενης τάσης	200 mV έως 600 V, ανάλυση 0,1 mV έως 1 V, ακρίβεια ±(1,3% + 5 ψηφία) (40-500 Hz)
Εύρη συνεχούς ρεύματος	200 µA έως 20 A, ανάλυση 0,1 µA έως 10 mA, ακρίβεια ±(1,0% έως 2,0% + 2-3 ψηφία)
Εύρη εναλλασσόμενου ρεύματος	200 µA έως 20 A, ανάλυση 0,1 µA έως 10 mA, ακρίβεια ±(1,5% έως 2,5% + 3-5 ψηφία) (40-500 Hz)
Εύρη αντίστασης	200 Ω έως 20 MΩ, ανάλυση 0,1 Ω έως 10 kΩ, ακρίβεια ±(0,8% έως 2% + 2-5 ψηφία)
Δοκιμή διόδων	Τάση ανοιχτού κυκλώματος μέγ. 3,2 V, ρεύμα μέτρησης μέγ. 1,5 mA, ακρίβεια ±(1,5% + 5 ψηφία)
Δοκιμή συνέχειας	Αντίσταση κατωφλίου < 50 Ω, ηχητικό σήμα
Εύρη χωρητικότητας	2 nF έως 200 µF, ανάλυση 1 pF έως 100 nF, ακρίβεια ±(3,0% + 4 ψηφία)
Εύρη συχνότητας	2 kHz έως 200 kHz, ανάλυση 1 Hz έως 100 Hz, ακρίβεια ±(1,5% + 5 ψηφία)
Τροφοδοσία	1 μπαταρία 9 V (IEC 6 LR 61)
Διάρκεια ζωής μπαταρίας	Περίπου 150 ώρες (αλκαλική)
Διαστάσεις (χωρίς πλαίσιο)	175 x 84 x 31 mm
Διαστάσεις (με πλαίσιο)	192 x 95 x 50 mm
Βάρος (χωρίς πλαίσιο)	340 g
Βάρος (με πλαίσιο)	550 g
Κατηγορία υπέρτασης	CAT II 600 V, CAT III 300 V
Προστασία	Διπλή μόνωση (κλάση II), IP30
Θερμοκρασία λειτουργίας	0 °C έως 50 °C (ανάλογα με την υγρασία)
Θερμοκρασία αποθήκευσης	-20 °C έως +60 °C (μπαταρία αφαιρεμένη)
Ασφάλειες προστασίας	1 A/500 V (αναθ. 749669) και 16 A/500 V (αναθ. 749770) ταχείας δράσης
Παρεχόμενα αξεσουάρ	Καλώδια μέτρησης ασφαλείας (κόκκινο/μαύρο 1,4 m), πλαίσιο προστασίας από καουτσούκ, τσάντα, μπαταρία 9 V, τοποθετημένες ασφάλειες, εγχειρίδιο
Συντήρηση	Καθαρισμός με στεγνό πανί, όχι διαλυτικά; αντικαταστήστε την μπαταρία όταν εμφανιστεί το σύμβολο; αντικαταστήστε τις ελαττωματικές ασφάλειες με πανομοιότυπα εξαρτήματα

Συχνές ερωτήσεις - MM 2 BENNING

Πώς μετράω συνεχή τάση με το BENNING MM 2;

Επιλέξτε την περιοχή τάσης με τον περιστροφικό διακόπτη και στη συνέχεια επιλέξτε DC με τον επιλογέα. Συνδέστε το μαύρο καλώδιο στην υποδοχή COM και το κόκκινο στην υποδοχή V/Ω/Hz. Τοποθετήστε τις ακίδες στα σημεία μέτρησης και διαβάστε την ένδειξη.

Πώς μετράω εναλλασσόμενο ρεύμα έως 20 A;

Τοποθετήστε τον περιστροφικό διακόπτη στην περιοχή εναλλασσόμενου ρεύματος (A~) και επιλέξτε AC. Συνδέστε το μαύρο καλώδιο στο COM και το κόκκινο στην υποδοχή 20 A. Ανοίξτε το κύκλωμα και συνδέστε το πολύμετρο σε σειρά. Προσοχή: διάρκεια μέτρησης < 30 δευτερόλεπτα, στη συνέχεια διάλειμμα 3 λεπτών.

Πώς ελέγχω τη συνέχεια ενός καλωδίου;

Γυρίστε τον περιστροφικό διακόπτη στο σύμβολο δίοδος/συνέχεια (▶)). Συνδέστε τα καλώδια στο COM και στο V/Ω/Hz. Αγγίξτε τα δύο άκρα του καλωδίου. Εάν η αντίσταση είναι μικρότερη από 50 Ω, ακούγεται ένα ηχητικό σήμα.

Πώς μετράω αντίσταση;

Επιλέξτε την περιοχή Ω με τον περιστροφικό διακόπτη. Συνδέστε το μαύρο καλώδιο στο COM και το κόκκινο στο V/Ω/Hz. Τοποθετήστε τις ακίδες στην αντίσταση. Διαβάστε την τιμή στην οθόνη. Προσοχή: μην μετράτε σε κύκλωμα υπό τάση.

Πώς ελέγχω μια δίοδο;

Τοποθετήστε τον περιστροφικό διακόπτη στο σύμβολο δίοδος (→). Συνδέστε τα καλώδια στο COM (μαύρο) και στο V/Ω/Hz (κόκκινο). Συνδέστε την κόκκινη ακίδα στην άνοδο και τη μαύρη στην κάθοδο. Μια δίοδος πυριτίου σε ορθή πόλωση εμφανίζει μεταξύ 0,5 και 0,9 V. Μια ένδειξη '1' υποδηλώνει μπλοκάρισμα, '000' ένα βραχυκύκλωμα.

Πώς μετράω χωρητικότητα;

Επιλέξτε την περιοχή χωρητικότητας με τον περιστροφικό διακόπτη. Εκφορτίστε πλήρως τον πυκνωτή πριν από τη μέτρηση. Τοποθετήστε τον στις υποδοχές χωρητικότητας (⑥) σεβόμενοι την πολικότητα. Διαβάστε την τιμή. Μην εφαρμόζετε ποτέ τάση σε αυτές τις υποδοχές.

Πώς αντικαθιστώ την μπαταρία του BENNING MM 2;

Απενεργοποιήστε τη συσκευή και αφαιρέστε τα καλώδια. Αφαιρέστε το πλαίσιο από καουτσούκ. Ξεβιδώστε τις 3 βίδες στο πίσω μέρος. Σηκώστε το κάτω μέρος του περιβλήματος. Αποσυνδέστε τη μεταχειρισμένη μπαταρία και αντικαταστήστε τη με μία νέα 9 V (IEC 6 LR 61). Συναρμολογήστε ξανά με αντίστροφη σειρά.

Πώς αντικαθιστώ μια ασφάλεια;

Διακόψτε την τροφοδοσία και αφαιρέστε τα καλώδια. Αφαιρέστε το πλαίσιο και ανοίξτε το περίβλημα όπως για την αλλαγή μπαταρίας. Σηκώστε την πλακέτα τυπωμένου κυκλώματος. Αντικαταστήστε την ελαττωματική ασφάλεια με μία πανομοιότυπη ασφάλεια (1 A/500 V αναθ. 749669 ή 16 A/500 V αναθ. 749770). Συναρμολογήστε ξανά.

Ποιες είναι οι προφυλάξεις ασφαλείας που πρέπει να τηρούνται;

Μην μετράτε ποτέ σε κυκλώματα που ξεπερνούν τα 600 V σε σχέση με τη γη. Χρησιμοποιήστε καλώδια σε καλή κατάσταση. Πριν ανοίξετε τη συσκευή, απενεργοποιήστε την. Μην υπερβαίνετε τις καθορισμένες κατηγορίες υπέρτασης (CAT II 600 V, CAT III 300 V). Σε περίπτωση αμφιβολίας, συμβουλευτείτε έναν ειδικό.

Τι να κάνω αν η οθόνη δείχνει '1' ή '-1';

Η ένδειξη '1' ή '-1' σημαίνει υπέρβαση κλίμακας: η μετρούμενη τιμή είναι πολύ υψηλή για την επιλεγμένη κλίμακα. Μεταβείτε σε υψηλότερη κλίμακα με τον περιστροφικό διακόπτη. Εάν το πρόβλημα επιμένει, ελέγξτε το κύκλωμα ή τα καλώδια.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MM 2 BENNING

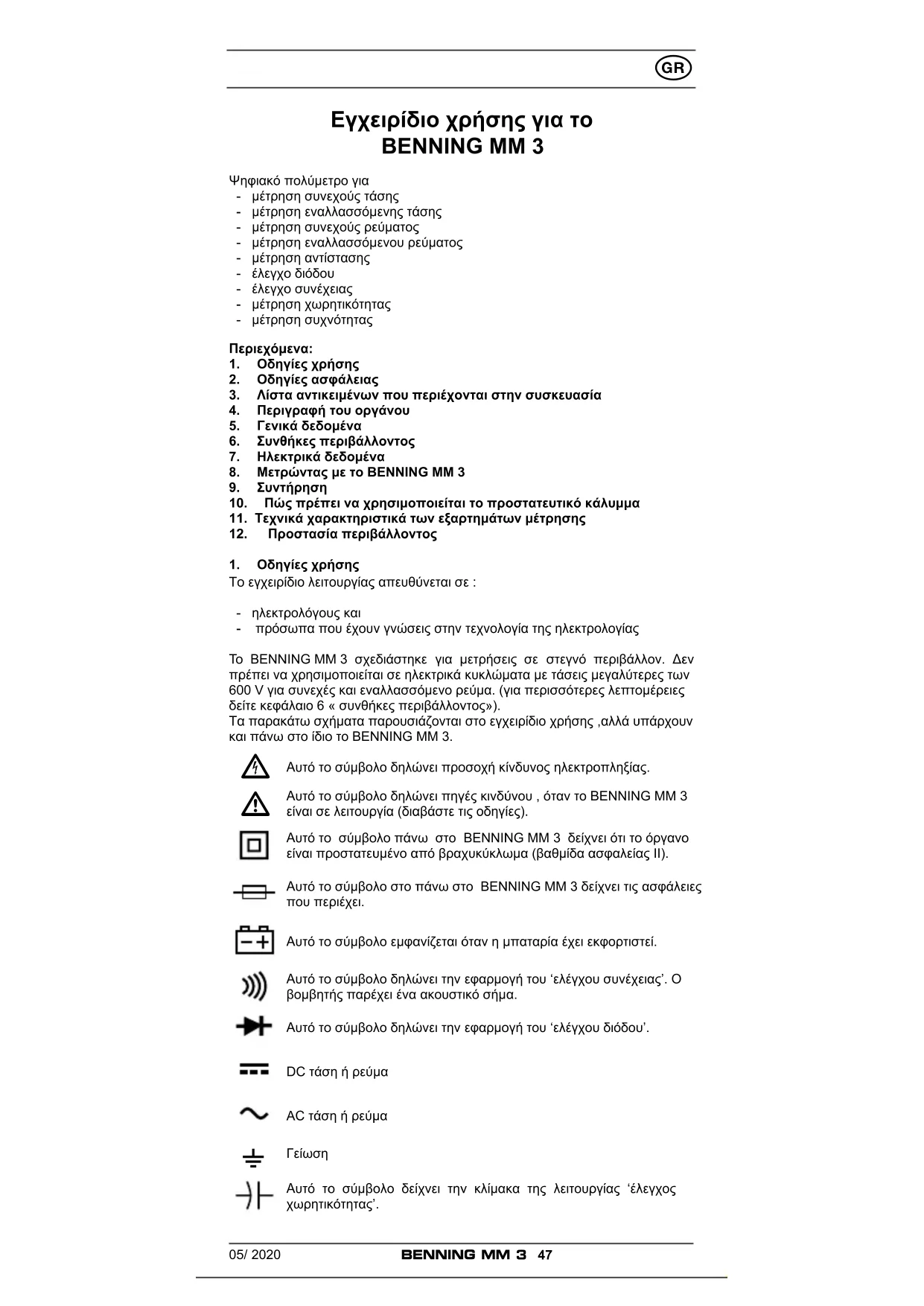

Εγχειρίδιο χρήσης για το BENNING MM 3

Ψηφιακό πολύμετρο για

• μέτρηση συνεχούς τάσης
• μέτρηση εναλλασσόμενης τάσης
• μέτρηση συνεχούς ρεύματος
• μέτρηση εναλλασσόμενου ρεύματος
• μέτρηση αντίστασης
• έλεγχο διόδου
• έλεγχο συνέχειας
• μέτρηση χωρητικότητας
• μέτρηση συχνότητας

Περιεχόμενα:

1. Οδηγίες χρήσης
2. Οδηγίες ασφάλειας
3. Λίστα αντικειμένων που περιέχονται στην συσκευασία
4. Περιγραφή του οργάνου
5. Γενικά δεδομένα
6. Συνθήκες περιβάλλοντος
7. Нлектрика δεδομένα
8. Μετρώντας με το BENNING MM 3
9. Συντήρηση
10. Πώς πρέπει να χρησιμοποιείται το προστατευτικό κάλυμμα
11. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης
12. Προστασία περιβάλλοντος

1. Οδηγίες χρήσης

Το εγχειρίδιο λειτουργίας απευθύνεται σε :

• ηλεκτρολόγους και
• πρόσωπα που έχουν γνώσεις στην τεχνολογία της ηλεκτρολογίας

To BENNING MM 3 σχεδιάστηκε για μετρήσεις σε στεγνό περιβάλλον. Δεν πρέπει να χρησιμοποιείται σε ηλεκτρικά κυκλώματα με τάσεις μεγαλύτερες των 600 V για συνεχές και εναλλασσόμενο ρεύμα. (για περισσότερες λεπτομέρειες δείτε κεφάλαιο 6 « συνθήκες περιβάλλοντος»).

Τα παρακάτω σχήματα παρουσιάζονται στο εγχειρίδιο χρήσης ,αλλά υπάρχουν και πάνω στο ίδιο το BENNING MM 3.

Αυτό το σύμβολο δηλώνει προσοχή κίνδυνος ηλεκτροπληξίας.

Αυτό το σύμβολο δηλώνει πηγές κινδύνου, όταν το BENNING MM 3 είναι σε λειτουργία (διαβάστε τις οδηγίες).

Αυτό το σύμβολο πάνω στο BENNING MM 3 δείχνει ότι το όργανο είναι προστατευμένο από βραχυκύκλωμα (βαθμίδα ασφαλείας II).

Αυτό το σύμβολο στο πάνω στο BENNING MM 3 δείχνει τις ασφάλειες που περιέχει.

Αυτό το σύμβολο εμφανίζεται όταν η μπαταρία έχει εκφορτιστεί.

Αυτό το σύμβολο δηλώνει την εφαρμογή του 'ελέγχου συνέχειας'. Ο βομβητής παρέχει ένα ακουστικό σήμα.

Αυτό το σύμβολο δηλώνει την εφαρμογή του 'ελέγχου διόδου'.

DC τάση ή ρεύμα

AC τάση ή ρεύμα

Γείωση

Αυτό το σύμβολο δείχνει την κλίμακα της λειτουργίας έλεγχος χωρητικότητας'.

2. Υποδείξεις ασφαλείας

Το όργανο έχει κατασκευαστεί και ελεγχθεί σύμφωνα με

DIN VDE 0411 μέρος 1/ EN 61010-1

DIN VDE 0411 μέρος 2-033/EN 61010-2-033

DIN VDE 0411 μέρος 031/EN 61010-031

Και έχει φύγει από το εργοστάσιο σε άριστη κατάσταση από τεχνικής απόψεως.

Για να διατηρήσετε αυτή την κατάσταση του οργάνου και να είστε βέβαιοι για την ασφαλή του λειτουργία , πρέπει να λαμβάνετε υπό όψη τις παρατηρήσεις και τις προειδοποιήσεις που δίνονται στις οδηγίες χρήσεως συνεχώς.

Προσοχή κατά τις εργασίες γύρω από γυμνούς αγωγού γύρω από φορείς κυρίων αγωγών. Η επαφή με αγωγούς μπορεί να προκαλέσει ηλεκτροσόκ.

To BENNING MM 3 πρέπει να χρησιμοποιείται μόνο σε κυκλώματα ισχύος εντός των ορίων υπέρτασης της κατηγορίας II με αγωγό για τάση 600 V to μέγιστο σε σχέση με την γη ή εντός των ορίων υπέρτασης της κατηγορίας III με αγωγό για τάση μέχρι 300 V to μέγιστο σε σχέση με την γη.

Χρησιμοποιείτε μόνο κατάλληλο οδηγεί μέτρησης για αυτό. Σε μετρήσεις εντός της κατηγορίας μέτρησης III δε επιτρέπεται να είναι το προεξέχον αγώγιμο μέρος μιας κορυφής επαφής καλώδιο μέτρησης μακρύτερο από 4 mm.

Πρι από μετρήσεις εντός της κατηγορίας μέτρησης Ι να περαστούν, τα καλύμματα που είναι συνημμένα στο σετ και χαρακτηρίζονται με CAT III και CAT IV πάνω στις κορυφές επαφής. Αυτό το μέτρο χρησιμεύει για την προστασία του χρήστη. Θυμηθείτε ότι οποιαδήποτε εργασία πάνω σε ηλεκτρικά αντικείμενα είναι επικίνδυνη. Ακόμα και χαμηλές τάσεις των 30 V AC και 60 V DC μπορεί να είναι επικίνδυνες για την ανθρώπινη ζωή.

III π

Πριν αρχίσετε να λειτουργείτε την συσκευή, ελέγξτε πάντα τόσο τον ίδιο τον μηχανισμό όσο και τα καλώδια για τυχούσες φθορές και ζημιές.

Σε περίπτωση που η ασφαλής λειτουργία της συσκευής δεν είναι πλέον δυνατή, θα πρέπει να σβήσετε αμέσως την συσκευή και να την ασφαλίσετε , ώστε να αποφευχθεί να ενεργοποιηθεί κατά λάθος.

Μπορείτε να θεωρήσετε ότι η ασφαλής λειτουργία της συσκευής δεν είναι πλέον δυνατή :

- Σε περίπτωση που το όργανο ή τα καλώδια μέτρησης δείχνουν εμφανή σημάδια καταστροφής,

- εάν η συσκευή δεν λειτουργεί πλέον,

- ύστερα από μακρές περιόδους αποθήκευσης κάτω από ανεπιθύμητες συνθήκες,

- ύστερα από μεταφορά κάτω από επικίνδυνες συνθήκες.

Για να αποφύγετε τον κίνδυνο

- μην ακουμπάτε τις γυμνές απολήξεις των αισθητήρων των καλωδίων μέτρησης,

- εισάγετε τις γραμμές μέτρησης στις κατάλληλες προσδιορισμένες υποδοχές μέτρησης πάνω στο πολύμετρο.

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

Το πακέτο του BENNING MM 3 αποτελείται από τα παρακάτω μέρη :

3.1 éva BENNING MM 3,

3.2 ένα καλώδιο μέτρησης ασφαλείας, κόκκινο (M=1,4 m),

3.3 ένα καλώδιο μέτρησης ασφαλείας, μαύρο (M=1,4 m),

3.4 ένα προστατευτικό λαστιχένιο κάλυμμα

3.5 μία προστατευτική θήκη,

3.6 μία 9V μπαταρία και δυο διαφορετικές ασφάλειες (ενσωματωμένες στην μονάδα, αν αυτές παρέχονται)

3.7 το εγχειρίδιο λειτουργίας

Οδηγίες για τα αναλώσιμα εξαρτήματα:

- to BENNING MM 3 περιλαμβάνει ασφάλειες προστασίας για υπερφόρτωση: Μία ασφάλεια στα 16 Α ταχείας τήξης (500 V), Δ = 6,35 mm, M = 32 mm (κωδικός 749770) και μια ασφάλεια στα 1 Α ταχείας τήξης (500 V), Δ = 6,35 mm, M = 32 mm (κωδικός 749669).

- To BENNING MM 3 τροφοδοτείται από μια 9 V μπαταρία (IEC 6 LR 61).

4. Περιγραφή του οργάνου

Βλέπε σχήμα 1 : Μπροστινή όψη

Η οθόνη και τα στοιχεία λειτουργίας που φαίνονται στο σχήμα 1 είναι τα ακόλουθα :

① ψηφιακή οθόνη για διάβασμα των μετρήσεων, απεικόνιση των εκτός κλίμακας ενδείξεων,
② απεικόνιση της πολικότητας,
③ απεικόνιση της μπαταρίας, φαίνεται πότε η μπαταρία έχει εκφορτιστεί,
④ διακόπτης επιλογής για συνεχές τάση (DC) ή εναλλασσόμενη τάση (AC),
⑤ περιστρεφόμενος διακόπτης, για επιλογή της λειτουργίας μέτρησης,
⑥ υποδοχές για μέτρηση χωρητικότητας,
⑦ υποδοχή (θετική¹) για V, Ω και Hz,
⑧ υποδοχή COM, υποδοχή για μέτρηση ρεύματος, τάσης, αντίστασης, συχνότητας, συνέχειας και έλεγχο διόδων,
⑨ υποδοχή (θετική) για μΑ/ΜΑ κλίμακες, για εντάσεις μέχρι 200 mA,
⑩ υποδοχή (θετική) για 20 Α κλίμακες, για εντάσεις μέχρι 20 Α,
⑪ προστατευτικό κάλυμμα

1) Η πολικότητα απεικονίζεται αυτόματα για DC εντάσεις και τάσεις που αναφέρονται σε αυτές

5. Γενικά στοιχεία

5.1 Γενικά δεδομένα πάνω στο BENNING MM 3

5.1.1 Η ψηφιακή οθόνη είναι σχεδιασμένη σαν μία 3½ ψηφιακή οθόνη υγρού κρυστάλλου με ύψος 20 mm και δεκαδικό μέρος. Η μεγαλύτερη τιμή που μπορεί να απεικονιστεί είναι 1999.

5.1.2 Η ένδειξη πολικότητας ② λειτουργεί αυτόματα. Μόνο μια πολικότητα αντίθετη στον ορισμό της υποδοχής δηλώνεται ως ‘-’.

5.1.3 Όταν υπερβαίνουμε την κλίμακα, αυτό απεικονίζεται με την ένδειξη που αναβοσβήνει “1” ή “-1”.

5.1.4 Ο ονομαστικός ρυθμός μέτρησης του BENNING MM 3 είναι περίπου 2,5 μετρήσεις το δευτερόλεπτο.

5.1.5 To BENNING MM 2 μπαίνει εντός και εκτός λειτουργίας περιστρέφοντας το διακόπτη ⑤. Εκτός λειτουργίας είναι η θέση "OFF".

5.1.6 To BENNING MM 2 βγαίνει αυτόματα εκτός λειτουργίας μετά από περίπου 5 λεπτά. Μπαίνει ξανά σε λειτουργία περιστρέφοντας τον διακόπτη ⑥ στην κλίμακα που θέλουμε.

5.1.7 Συντελεστής θερμοκρασίας της μέτρησης: 0.15 x (δηλωμένη ακρίβεια μέτρησης)/ °C < 18 °C ή > 28 °C, με θερμοκρασία αναφοράς 23 °C.

5.1.8 To BENNING MM 2 trofodoteitai ató μía μπαταρία (συσωρευτή) των 9 V (IEC 6 LR 61).

5.1.9 Όταν η τάση της μπαταρίας στη συσκευή πέσει κάτω από αυτή που η συσκευή χρειάζεται για να λειτουργήσει, τότε εμφανίζεται το σύμβολο της μπαταρίας στην οθόνη.

5.1.10 Η διάρκεια ζωής των μπαταριών είναι περίπου 150 ώρες (αλκαλικές μπαταρίες)

5.1.11 Διαστάσεις :

(M x Φ x Y)= 175 x 84 x 31 mm χωρίς το προστατευτικό κάλυμμα (M x Φ x Y)= 192 x 95 x 50 mm με το προστατευτικό κάλυμμα Βάρος : 340 gr χωρίς το προστατευτικό κάλυμμα 550 gr με το προστατευτικό κάλυμμα

5.1.12 Τα καλώδια είναι κατάλληλα για την ονομαστική τάση και την ονομαστική ένταση του BENNING MM 3. Οι ακροδέκτες μέτρησης μπορούν να προστατευθούν από καλύμματα.

5.1.13 To BENNING MM 2 προστατεύεται από μηχανική βλάβη με την βοήθεια του προστατευτικού λαστιχένιου περιβλήματος ⑪. Το προστατευτικό λαστιχένιο περίβλημα ⑪ επιτρέπει στο BENNING MM 3 να κρέμεται κατά την διαδικασία της μέτρησης ή να παραμένει σε όρθια θέση.

6. Συνθήκες περιβάλλοντος

• To BENNING MM 3 είναι σχεδιασμένο μόνο για μετρήσεις σε στεγνό περιβάλλον.
• Μέγιστο βαρομετρικό ύψος κατά την διάρκεια της μέτρησης : 2000 m
• Κατηγορία υπερφόρτισης / κατηγορία set-up : IEC 60664-1/ IEC 61010-1 → 300 V κατηγορία III, 600 V κατηγορία II,
• Βαθμός μόλυνσης : 2
• Σύστημα προστασίας : IP 30 (DIN VDE 0470-1 IEC/ EN 60529),
  Το IP 30 σημαίνει: Προστασία από πρόσβαση σε επικίνδυνα μέρη και προστασία από στερεές προσμίξεις διαμέτρου > 2,5 mm, (3 - πρώτο ψηφίο). Καμία προστασία στο νερό, (0 - δεύτερο ψηφίο).
• Θερμοκρασία λειτουργίας και σχετιζόμενη υγρασία :
  Σε θερμοκρασία λειτουργίας 0 °C μέχρι 30 °C : σχετιζόμενη υγρασία μικρό-

τερη του 80 %.

Σε θερμοκρασία λειτουργίας 30 °C μέχρι 40 °C : σχετιζόμενη υγρασία κάτω από 75 %.

Σε θερμοκρασία λειτουργίας 40 °C μέχρι 50 °C : σχετιζόμενη υγρασία κάτω 6 45 %.

- Θερμοκρασία αποθήκευσης : To BENNING MM 3 μπορεί να αποθηκευτεί σε θερμοκρασίες από – 20 °C μέχρι + 60 °C. Η μπαταρία πρέπει να έχει αφαιρεθεί από την συσκευή.

7. Нлектрика δεδομένα

Σημείωση : Η ακρίβεια της μέτρησης δηλώνεται ως το σύνολο

• μιας σχετικής αναλογίας της τιμής της μέτρησης και
• ένα αριθμό ψηφίων (αριθμητικά βήματα από τη τελευταία μέτρηση ).
  Αυτή η ακρίβεια μέτρησης δηλώνεται για θερμοκρασίες από 18 °C μέχρι 28 °C και αντίστοιχη μέγιστη υγρασία 80 %.

7.1 Κλίμακα μέτρησης συνεχούς τάσης

Η αντίσταση εισόδου είναι 10 ΜΩ

Κλίμακα μέτρησης	Ανάλυση Ακρίβεια μέτρησης		Προστασία υπερφόρτισης
200 mV	100 μV ± (0,5 % από αυτό που διαβάζουμε + 2 ψηφία)	600 V	eff
2 V	1 mV	± (0,5 % από αυτό που διαβάζουμε + 2 ψηφία)	600 V_eff
20 V	10 mV	± (0,5 % από αυτό που διαβάζουμε + 2 ψηφία)	600 V_eff
200 V	100 mV	± (0,5 % από αυτό που διαβάζουμε + 2 ψηφία)	600 V_eff
600 V	1 V	± (0,5 % από αυτό που διαβάζουμε + 2 ψηφία)	600 V_eff

7.2 Κλίμακα μέτρησης εναλλασσόμενης τάσης

Η αντίσταση εισόδου είναι 10 ΜΩ παράλληλη σε 100 pF . Αυτό που διαβάζουμε είναι η μέση τιμή ανόρθωσης και απεικονίζεται ως η πραγματική.

Κλίμακα μέτρησης	Ανάλυση	Ακρίβεια μέτρησης στην ακτίνα συχνότητας 40 Hz - 500 Hz	Προστασία υπερφόρτισης
200 mV	100 μV	± (1,3 % από αυτό που διαβάζουμε +5 ψηφία)	600 V_eff
2 V	1 mV	± (1,3 % από αυτό που διαβάζουμε +5 ψηφία)	600 V_eff
20 V	10 mV	± (1,3 % από αυτό που διαβάζουμε +5 ψηφία)	600 V_eff
200 V	100 mV	± (1,3 % από αυτό που διαβάζουμε +5 ψηφία)	600 V_eff
600 V	1 V	± (1,3 % από αυτό που διαβάζουμε +5 ψηφία)	600 V_eff

7.3 Κλίμακες μέτρησης συνεχούς ρεύματος

Προστασία υπερφόρτισης :

- 1 A (500 V) ασφάλεια, ταχεία σε μΑ/ mA είσοδο

16 A (500 V) ασφάλεια, ταχεία σε 20 A είσοδο

Οι μετρήσεις ρεύματος στη κλίμακα 20 Α πρέπει να είναι σύντομες, χρόνος < 30 δευτ., παύση : 3 λεπτά. Στη κλίμακα 10 Α διαρκής.

Κλίμακα μέτρησης	Ανάλυση Ακρίβεια μέτρησης		Απελευθέρωση ηλεκτρικής τάσης
200 μA	0,1 μA	± (1,0% από αυτό που διαβάζουμε + 2 ψηφία)	600 mV max.
2 mA	1 μA	± (1,0% από αυτό που διαβάζουμε + 2 ψηφία)	600 mV max.
20 mA	10 μA	± (1,0% από αυτό που διαβάζουμε + 2 ψηφία)	600 mV max.
200 mA	100 μA	± (1,0% από αυτό που διαβάζουμε + 2 ψηφία)	900 mV max.
20 A	10 mA	± (2,0% από αυτό που διαβάζουμε + 3 ψηφία)	900 mV max.

7.4 Κλίμακες μέτρησης εναλλασσόμενου ρεύματος

Αυτό που διαβάζουμε είναι η μέση τιμή ανόρθωσης και απεικονίζεται ως η πραγματική τιμή.

Προστασία υπερφόρτισης :

• 1 A (500 V) αντίσταση, ταχεία σε μΑ/ mA είσοδο
  16 A (500 V) αντίσταση, ταχεία σε 10 A είσοδο
  Οι μετρήσεις ρεύματος στη κλίμακα 20 Α πρέπει να είναι σύντομες, χρόνος < 30 δευτ., παύση : 3 λεπτά. Στη κλίμακα 10 Α διαρκής.

Κλίμακα Μέτρησης	Ανάλυση	Ακρίβεια Μέτρησης στην ακτίνα συχνότητας 40 Hz - 500 Hz	Απελευθέρωση ηλεκτρικής τάσης
200 μA	0,1 μA	± (1,5 % des Messwertes + 3 Digit)	600 mV _eff max.

2 mA 1 μA ± (1,5 % des Messwertes + 3 Digit) 600 mV	eff max.
20 mA 10 μA ± (1,5 % des Messwertes + 3 Digit) 600 mV	eff max.
200 mA 100 μA ± (1,5 % des Messwertes + 3 Digit) 900 mV	eff max.
20 A 10 mA ± (2,5 % des Messwertes + 5 Digit) 900 mV	eff max.

7.5 Κλίμακες αντίστασης

Προστασία υπερφόρτισης για αντίσταση : 600 V _eff .

Κλίμακα μέτρησης	Ανάλυση	Ακρίβεια μέτρησης	Μέγιστο ρεύμα μέτρησης	Μέγιστη τάση χωρίς φορτίο
200 Ω 0,1 Ω		± (0,8% από αυτό που διαβάζουμε + 4 ψηφία)	2,5 mA 3,2 V
2 kΩ 1 Ω		± (0,8% από αυτό που διαβάζουμε + 2 ψηφία)	200 μA 0,5 V
20 kΩ	10 Ω	± (0,8% από αυτό που διαβάζουμε + 2 ψηφία)	40 μA 0,5 V
200 kΩ 100 Ω		± (0,8% από αυτό που διαβάζουμε + 2 ψηφία)	4 μA	0,5 V
2 MΩ	1 kΩ	± (0,8% από αυτό που διαβάζουμε + 2 ψηφία)	400 nA 0,5 V
20 MΩ	10 kΩ	± (2% από αυτό που διαβάζουμε + 5 ψηφία)	40 nA	0,5 V

7.6 Έλεγχος διόδων και συνέχειας

Η καθορισμένη ακρίβεια μέτρησης αναφέρεται σε τάση από 0,4 V έως 0,9 V.

Προστασία υπερφόρτισης για έλεγχο διόδου : 600 V _eff

Ο ενσωματωμένος βομβητής ηχεί σε αντίσταση R < 50 Ω.

Κλίμακα μέτρησης	Ανάλυση	Ακρίβεια μέτρησης	Μέγιστο ρεύμα μέτρησης	Μέγιστη τάση χωρίς φορτίο
→ + »»»	1 mV	± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία)	1,5 mA	3,2 V

7.7 Κλίμακες χωρητικότητας

Συνθήκες: οι πυκνωτές εκφορτίζονται και συνδέονται σε σχέση με την καθορισμένη πολικότητα.

Κλίμακα Μέτρησης	Ανάλυση	Ακρίβεια Μέτρησης	Μέτρηση συχνότητας
2 nF	1 pF	± (3,0 % από αυτό που διαβάζουμε + 4 ψηφία)	40 Hz
20 nF	10 pF	± (3,0 % από αυτό που διαβάζουμε + 4 ψηφία)	40 Hz
200 nF	100 pF	± (3,0 % από αυτό που διαβάζουμε + 4 ψηφία)	40 Hz
2 μF	1 nF	± (3,0 % από αυτό που διαβάζουμε + 4 ψηφία)	40 Hz
20 μF 10 nF		± (3,0 % από αυτό που διαβάζουμε + 4 ψηφία)	40 Hz
200 μF	100 nF	± (3,0 % από αυτό που διαβάζουμε + 4 ψηφία)	40 Hz

7.8 Κλίμακες συχνότητας

Η συχνότητα που μετράμε πρέπει να βρίσκεται με μεγαλύτερη τάση των 200 mV _eff στην υποδοχή.

Κλίμακα μέτρησης	Ανάλυση	Ακρίβεια μέτρησης για 5 V_eff max.	Ελάχιστη συχνότητα εισόδου	Προστασία υπερφόρτισης
2 kHz 1 Hz		± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία)	20 Hz 600 V_eff
20 kHz 10 Hz		± (1,5 % από αυτό που διαβάζουμε + 5 ψηφία)	200 Hz	600 V_eff

200 kHz 100 Hz

± (1,5 % από αυτό που

διαβάζουμε + 5 ψηφία)

2 kHz 600 V

eff

8. Μετρώντας με το BENNING MM 3

8.1 Προετοιμασία για την μέτρηση

Αποθηκεύστε και χρησιμοποιήστε το BENNING MM 3 μόνο κάτω από τις σωστές συνθήκες θερμοκρασίας που έχουν καθοριστεί. Να αποφεύγετε πάντα την μεγάλη έκθεση στον ήλιο.

• Ελέγξτε την τάση και την ένταση που καθορίζονται στα καλώδια μέτρησης ασφαλείας. Τα καλώδια μέτρησης που παρέχονται με την συσκευή είναι κατάλληλα για την τάση και το ρεύμα που λειτουργεί το BENNING MM 3.
• Ελέγξτε την μόνωση των καλωδίων μέτρησης. Αν η μόνωση είναι κατεστραμμένη, μην χρησιμοποιήσετε τα καλώδια.
• Ελέγξτε την συνέχεια των καλωδίων μέτρησης. Αν ο αγωγός στα καλώδια μέτρησης είναι διαβρωμένος, μην χρησιμοποιήσετε τα καλώδια.
• Πριν επιλέξετε κάποια άλλη λειτουργία με τον διακόπτη περιστροφής ⑤ y, να αποσυνδέετε πάντα τους ακροδέκτες ασφαλούς ελέγχου από το σημείο μέτρησης.
• Πηγές ισχυρού ρεύματος, που βρίσκονται κοντά στην συσκευή, μπορούν να προκαλέσουν ασταθείς ή λανθασμένες ενδείξεις.

8.2 Métrηση τάσης και έντασης

Πάντα να παρατηρείτε την μέγιστη τάση σε σχέση με τη γη. Κίνδυνος για ηλεκτροπληξία!

Η μέγιστη τάση που μπορεί να εφαρμοστεί στις πρίζες ,

• COM-υποδοχή 8
• υποδοχή για V, Ω, και Hz ⑦
• υποδοχή για μΑ/ mA ” και ⑨
• υποδοχή για 20 Α ⑩

του BENNING MM 3 και στη γη είναι 600 V.

Κίνδυνος ηλεκτροπληξίας!

Η μέγιστη τάση του διακοπτόμενου κυκλώματος κατά τι τρέχουσα μέτρηση 500 V! Αν η ασφάλεια ερεθίζεται πάνω από τα 500 V, η συσκευή μπορεί να καταστραφεί. Μία καταστραμμένη συσκευή μπορεί να σημαίνει κίνδυνο για ηλεκτροπληξία

8.2.1 Μέτρηση τάσης

• Με τον περιστρεφόμενο διακόπτη ⑤ επιλέξτε την κλίμακα και το είδος τάσης στο BENNING MM 3.
• Με τον διακόπτη επιλογής ④ επιλέξτε συνεχή τάση (DC)/ εναλλασσόμενη τάση (AC) στο BENNING MM 3.
• Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑧ του BENNING MM 3.
• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή για V, Ω, και Hz ⑦ του BENNING MM 3.
• Συνδέστε τους ακροδέκτες των καλωδίων μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 3.

Βλέπε σχήμα 2 : μέτρηση συνεχούς τάσης

Βλέπε σχήμα 3 : μέτρηση εναλλασσόμενης τάσης

8.2.2 Μέτρηση έντασης

- Με τον περιστρεφόμενο διακόπτη ⑤ επιλέξτε την κλίμακα στο BENNING MM 3.

- Με τον διακόπτη επιλογής ④ επιλέξτε συνεχή τάση (DC)/ εναλλασσόμενη τάση (AC) στο BENNING MM 3.

- Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑧ του BENNING MM 3.

- Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή ⑨ για μΑ/ΜΑ του BENNING MM3, για ένταση μέχρι 200 mA ή στην υποδοχή ⑩ για 20 A, για ρεύματα έντασης μεγαλύτερα των 200 mA μέχρι 20 A.

- Συνδέστε τους ακροδέκτες των καλωδίων μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 3.

Βλέπε σχήμα 4 : μέτρηση συνεχούς ρεύματος

Βλέπε σχήμα 5 : μέτρηση εναλλασσόμενου ρεύματος

8.3 Μέτρηση αντίστασης

• Με τον περιστρεφόμενο διακόπτη ⑤ επιλέξτε την κλίμακα στο BENNING MM 3.
• Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑧ του BENNING MM 3.
• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή γ για V, Ω και Hz ⑦ του BENNING MM 3.
• Συνδέστε τους ακροδέκτες των καλωδίων μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 3.

Βλέπε σχήμα 6 : μέτρηση αντίστασης

8.4 Έλεγχος διόδου

• Με τον περιστρεφόμενο διακόπτη ⑤ επιλέξτε το σύμβολο βόμβου και διόδου (→) στο BENNING MM 3
• Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑧ του BENNING MM 3.
• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή γ για V, Ω και Hz ⑦ του BENNING MM 3.
• Фéρτε σε επαφή τους ακροδέκτες των καλωδίων μέτρησης με τα άκρα της διόδου. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 3.
• Για μια κανονική δίοδο σιλικόνης τοποθετημένη στην διεύθυνση ροής , η τάση ροής ανάμεσα στα 0,500 V και 0,900 V φαίνεται στη οθόνη. Εάν εμφανιστεί στην οθόνη η ένδειξη “000” μπορεί να έχει υπάρξει βραχυκύκλωμα στη δίοδο. Εάν εμφανιστεί η ένδειξη “1” στην οθόνη μπορεί να έχει προκληθεί διακοπή στην δίοδο (δηλαδή η δίοδος βρίσκεται σε κατάσταση αποκοπής).
• Για μια δίοδο που είναι τοποθετημένη στην μη-αγώγιμη διεύθυνση, εμφανίζεται πάντα η ένδειξη “1”. Εάν η δίοδος είναι ελαττωματική, εμφανίζεται το “000” ή κάποια άλλη ένδειξη.

Βλέπε σχήμα 7 : έλεγχος διόδου.

8.5 Έλεγχος συνέχειας με βομβητή

• Με τον περιστρεφόμενο διακόπτη ⑤ επιλέξτε το σύμβολο βόμβου και διόδου (→) στο BENNING MM 3.
• Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑧ του BENNING MM 2.
• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή ⑦ για V, Ω και Hz του BENNING MM 3.
• Фéρτε σε επαφή τους ακροδέκτες των καλωδίων μέτρησης με τα σημεία μέτρησης. Εάν η μετρούμενη αντίσταση ανάμεσα στην COM-υποδοχή ⑧ και στην υποδοχή ⑦ για V, Ω και Hz του BENNING MM 3 είναι μικρότερη από 50 Ω , ο ενσωματωμένος βομβητής ενεργοποιείται.

Βλέπε σχήμα 8: έλεγχος συνέχειας με βομβητή

8.6 Métrpηση χωρητικότητας

Εκφορτίστε πλήρως του πυκνωτές πριν την μέτρηση! Ποτέ μην εφαρμόζετε τάση στις υποδοχές για μέτρηση χωρητικότη μιά και αυτό μπορεί να προκαλέσει ανεπανόρθωτες βλάβες στη συσκευή. Μια καταστραμμένη συσκευή μπορεί να προκαλέσει ηλεκτροπληξία

• Με τον περιστρεφόμενο διακόπτη ⑤ επιλέξτε την κλίμακα στο BENNING MM 3.
• Ορίστε την πολικότητα του πυκνωτή και εκφορτίστε τον πλήρως.
• Φέρτε σε επαφή τον εκφορτισμένο πυκνωτή με τις υποδοχές μέτρησης χωρητικότητας ⑥, προσέχοντας την σωστή πολικότητα. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 3.

Βλέπε σχήμα 9: Μέτρηση χωρητικότητας.

8.7 Μέτρηση συχνότητας

• Με τον περιστρεφόμενο διακόπτη ⑤ επιλέξτε την επιθυμητή κλίμακα στο BENNING MM 3.
• Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM ⑧ του BENNING MM 3.
• Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή ⑦ για V, Ω και Hz του BENNING MM 3. Προσέξτε την κλίμακα τάσης για μετρήσεις συχνότητας χρησιμοποιώντας το BENNING MM 3!
• Фéρτε σε επαφή τους ακροδέκτες των καλωδίων μέτρησης με τα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης που απεικονίζεται στην ψηφιακή οθόνη ① του BENNING MM 3.

Βλέπε σχήμα 10: Μέτρηση συχνότητας.

9. Συντήρηση

Πριν ανοίξετε το BENNING MM 3, βεβαιωθείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας!

Οποιαδήποτε εργασία γίνει στο BENNING MM 3, όταν αυτό είναι υπό τάση, πρέπει να γίνει από έμπειρους ηλεκτρολόγους. Πρέπει να παρθούν ειδικά μέτρα προκειμένου να αποφευχθούν ατυχήματα.

Πριν ανοίξετε το BENNING MM 3, απομακρύνετε το από όλες τις υπό τάσεις πηγές ως ακολούθως :

• Πρώτα απομακρύνετε και τα δυο καλώδια μέτρησης από τα σημεία μέτρησης.
• Απομακρύνετε και τα 2 καλώδια μέτρησης από το BENNING MM 3.
• Στρέψτε τον περιστρεφόμενο διακόπτη ⑤ στο 'OFF'.

9.1 Ασφαλίστε την συσκευή σας

Κάτω από ορισμένες συνθήκες κανείς δεν μπορεί να εγγυηθεί την ασφάλεια του BENNING MM 3. Αυτό μπορεί να συμβεί στις περιπτώσεις που :

• υπάρχουν φανερά σημάδια καταστροφής της συσκευής,
• συμβαίνουν λάθη κατά τις συνδέσεις για τις μετρήσεις,
• η συσκευή έχει φυλαχτεί για μεγάλο χρονικό διάστημα σε ακατάλληλο περιβάλλον.
• Η συσκευή έχει υποστεί κακομεταχείριση κατά την μεταφορά.
  Σε αυτές τις περιπτώσεις το BENNING MM 3 πρέπει να κλείσει, να απομακρυνθεί από τα σημεία μέτρησης και να μην ξαναχρησιμοποιηθεί.

9.2 Καθάρισμα

Καθαρίστε εξωτερικά τη συσκευή, με ένα καθαρό στεγνό πανί (εξαίρεση: κάθε είδους ειδικού ρούχου καθαρίσματος). Ποτέ να μην χρησιμοποιείτε διαλυτικά ή λειαντικά για να καθαρίσετε το BENNING MM 3. Βεβαιωθείτε ότι τα διάφορα τμήματα της μπαταρίας και οι επαφές της δεν έχουν διαρροή ηλεκτρολύτη.

Εάν οποιοσδήποτε ηλεκτρολύτης ή άσπρα σημάδια είναι δίπλα στην μπαταρία ή ακουμπάει σε κάποιο μέρος της μπαταρίας, απομακρύνετέ τα με ένα στεγνό πανί.

9.3 Αντικατάσταση μπαταρίας

Πριν ανοίξετε το BENNING MM 3, βεβαιωθείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας!

To BENNING MM 3 τροφοδοτείται από μια 9 V μπαταρία. Η μπαταρία πρέπει να αντικατασταθεί (βλέπε σχήμα 11) όταν το σύμβολο της μπαταρίας ③ εμφανιστεί στην ψηφιακή οθόνη.

Για να αντικαταστήσετε την μπαταρία ακολουθήστε τα παρακάτω βήματα:

• Απομακρύνετε τα δυο καλώδια μέτρησης από το υπό μέτρηση κύκλωμα.
• Αφαιρέστε και τα 2 καλώδια μέτρησης από το BENNING MM 3.
• Στρέψτε τον περιστρεφόμενο διακόπτη ⑤ στο 'OFF'.
• Μετακινήστε το προστατευτικό κάλυμμα ⑪ από το BENNING MM 3.
• Τοποθετήστε το BENNING MM 3 μπρούμυτα και ξεβιδώστε τις βίδες στη βάση του καλύμματος.
• Σηκώστε τη βάση του καλύμματος στην άκρη της υποδοχής και απομακρύνετε το από το μπροστινό τμήμα της συσκευής κοντά στην ψηφιακή οθόνη ①.
• Βγάλτε την αποφορτισμένη μπαταρία από τη θέση της και αφαιρέστε προσεκτικά τους ακροδέκτες της μπαταρίας.
• Τοποθετήστε την καινούρια μπαταρία με τους ακροδέκτες και τοποθετήστε τους κατά τέτοιο τρόπο, ώστε να μην πιέζονται στην εσοχή. Στην συνέχεια τοποθετήστε την μπαταρία σωστά στην θέση της.
• Τοποθετήστε τη βάση του καλύμματος στο μπροστινό τμήμα της συσκευής και βιδώστε τις 3 βίδες.
• Τοποθετήστε το BENNING MM 3 στο προστατευτικό του κάλυμμα ⑪.

Βλέπε σχήμα 11: Αντικατάσταση μπαταρίας.

Θυμηθείτε το περιβάλλον ! Μην πετάτε τις χρησιμοποιημένες μπαταρίες στα σκουπίδια. Καταστρέψτε τις σε ειδικούς χώρους ή σαν τοξικά απόβλητα. Οι τοπικές αρχές θα σας ενημερώσουν περαιτέρω.

9.4 Αντικατάσταση ασφάλειας

Πριν ανοίξετε το BENNING MM 3, βεβαιωθείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας!

To BENNING MM 3 προστατεύεται από περιπτώσεις υπερφόρτισης χάρις δύο εν- σωματωμένων ασφαλειών τήξης (1 Α και 16 Α γρήγορης τήξης) (βλέπε σχήμα 12) Για να αντικαταστήσετε τις ασφάλειες, ακολουθείστε τα παρακάτω βήματα:

• Αποσυνδέστε τα καλώδια μέτρησης από το υπό μέτρηση κύκλωμα.
• Αποσυνδέστε τα 2 καλώδια μέτρησης από το BENNING MM 3.
• Στρέψτε τον περιστρεφόμενο διακόπτη ⑤ στο 'OFF'.
• Απομακρύνετε το προστατευτικό κάλυμμα ⑪ από το BENNING MM 3.
• Τοποθετήστε το BENNING MM 3 μπρούμυτα και ξεβιδώστε τις 3 βίδες στη βάση του καλύμματος.
• Σηκώστε τη βάση του καλύμματος στην άκρη της υποδοχής και απομακρύνετε το από το μπροστινό τμήμα της συσκευής κοντά στην ψηφιακή οθόνη ①.

Μην ξεβιδώσετε καμία από τις βίδες που συγκρατούν τυπωμένο κύκλωμα του BENNING MM 3

• Σηκώστε την τυπωμένη συνδεσμολογία στο μπροστινό τμήμα της συσκευής.
• Μετακινήστε την μια άκρη της ελαττωματικής ασφάλειας από τη θέση της.
• Μετακινήστε τελείως την ελαττωματική ασφάλεια από τη θέση της.
• Τοποθετήστε την καινούργια ασφάλεια ίδιων διαστάσεων, ίδιας ισχύς και ίδιας ευαισθησίας.
• Σπρώξτε την καινούρια ασφάλεια στην θέση της.
• Τοποθετήστε την τυπωμένη συνδεσμολογία στο μπροστινό τμήμα της συσκευής ξανά.
• Τοποθετήστε τους ακροδέκτες της μπαταρίας κατά τέτοιο τρόπο , ώστε να μην πιέζονται στην εσοχή.
• Κλείστε τη βάση του καλύμματος στο μπροστινό τμήμα και βιδώστε τις 3 βίδες.
• Τοποθετήστε το BENNING MM 3 στο προστατευτικό του κάλυμμα ⑪.
  Βλέπε σχήμα 12: αντικατάσταση ασφάλειας.

9.5 Ρύθμιση – Βαθμονόμηση (Calibration)

Η BENNING εγγυάται την τήρηση των τεχνικών προδιαγραφών και την ακρίβεια των πληροφοριών που αναφέρονται στο εγχειρίδιο χρήσης για το 1ο έτος μετά την ημερομηνία της παράδοσης.

Για να πετύχετε τον επιθυμητό βαθμό ακρίβειας στις μετρήσεις που διαβάζετε , πρέπει να βαθμονομείτε (calibration) την συσκευή σας τακτικά . Σας προτείνουμε να το κάνετε αυτό στην συσκευή σας μια φορά το χρόνο.

9.6 Ανταλακτικά

Ασφάλεια F 16 A, 500 V, Δ = 6,35 mm, M = 32 mm, (κωδικός 749770)

Ασφάλεια F 1 A, 500 V, Δ = 6,35 mm, M = 32 mm, (κωδικός 749669)

1. Πως να χρησιμοποιήσετε το προστατευτικό κάλυμμα της συσκευής σας

2. Τα καλώδια μέτρησης μπορούν να αποθηκευτούν τυλίγοντας τα γύρω ⑪ από το προστατευτικό κάλυμμα ⑪ και κρατώντας τα πάνω στο προστατευτικό κάλυμμα ⑪ έτσι ώστε να είναι επαρκώς προστατευμένα (βλέπε σχήμα13).

3. Μπορείτε να κρατήσετε το ένα καλώδιο μέτρησης πάνω στο προστατευτικό κάλυμμα ⑪ έτσι όπως έχουν τα άκρα μέτρησης σχεδιαστεί. Αυτό επιτρέπει να έρθει το άκρο μέτρησης και το BENNING MM 3 μαζί στο σημείο μέτρησης.
4. Το στήριγμα στο πίσω μέρος του προστατευτικού καλύμματος ⑪ του BENNING MM 3 μπορεί να χρησιμοποιηθεί για να υποστηρίξει το BENNING MM 3 σε μια διαγώνια θέση ( για να γίνεται το διάβασμα πιο αποτελεσματικό) ή να αιωρείται (βλέπε σχήμα 14).

5. Το προστατευτικό κάλυμμα ⑪ έχει μία τρυπίτσα για να μπορούμε να συγκρατούμε την συσκευή σε μια βολική θέση.
   Βλέπε σχήμα 13: Τυλίξτε τα καλώδια μέτρησης
   Βλέπε σχήμα 14: Κρατώντας όρθιο το BENNING MM 3

6. Τεχνικά χαρακτηριστικά των εξαρτημάτων μέτρησης

7. Прóтупо: EN 61010-031,

8. Μέγιστη κατηγορία τάσης σε σχέση με την γη ( ≡) και κατηγορία μέτρησης:
   Με προσαρμοζόμενο κάλυμμα: 1000 V CAT III, 600 V CAT IV,
   Δίχως προσαρμοζόμενο κάλυμμα: 1000 V CAT II,
9. Μέγιστη κατηγορία ρεύματος: 10 Α,
10. Τάξη προστασίας II (回), συνεχής διπλή ή ενισχυμένη μόνωση,
11. Τάση μόλυνσης: 2,
12. Μήκος: 1.4 m, AWG 18,
13. Συνθήκες περιβάλλοντος:
    Μέγιστη βαρομετρική διαφορά για μετρήσεις: 2000 m,
    Θερμοκρασία: 0 °C έως + 50 °C, υγρασία από 50 % έως 80 %

14. Χρησιμοποιήστε μόνο τα καλώδια μέτρησης εάν είναι σε άψογη κατάσταση και σύμφωνα με το εγχειρίδιο χρήσεως.

15. Απομακρύνεται τα καλώδια εάν η μόνωση είναι καταστραμμένη ή υπάρχει κάποιο κόψιμο στον ακροδέκτη.

16. Μην αγγίξετε τις γυμνές άκρες των καλωδίων μέτρησης. Πιάστε μόνο την περιοχή που είναι προστατευμένη για τα χέρια!
17. Εισάγετε τα γωνιακά άκρα των καλωδίων στο όργανο μέτρησης.

12. Προστασία περιβάλλοντος

Στο τέλος της διάρκειας ζωής του οργάνου, μην το πετάτε οπουδήποτε, αλλά στους ειδικούς χώρους που παρέχονται από την πολιτεία.
