ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DS 3 Kärcher

σε περίπτωση βλάβης 38 Εγγύηση 38 Για τον ιδιοκτήτη: Διασφαλίστε, ότι όλοι οι χρήστες αυτής της συσκευής έχουν εξοικειωθεί με το περιεχόμενο των οδηγιών χειρισμού, καθώς και με τις εθνικές διατάξεις για την εργασιακή ασφάλεια. Οι χρήστες πρέπει να έχουν κατατοπιστεί σχετικά με τον χειρισμό της συσκευής. Για τον χρήστη: Διαβάστε και λάβετε υπόψη αυτές τις οδηγίες χρήσης πριν την πρώτη χρήση της

Αντιπροσωπεύει συμβουλές για τη χρήση και σημαντικές πληροφορίες. Με το επιτοίχιο σύστημα δοσολόγησης απορρυπαντικού ΑΒS, γίνεται ανάμειξη του απορρυπαντικού με το νερό στην προκαθορισμένη αναλογία και το μείγμα προωθείτε απευθείας στη δεξαμενή των συσκευών καθαρισμού δαπέδου. Χρησιμοποιείτε αυτή τη

αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού. Αυτή η συσκευή προορίζεται για την πλήρωση των συσκευών καθαρισμού δαπέδου, που δεν διαθέτουν δική τους μονάδα δοσολόγησης. – Προλαμβάνει την άσκοπη χρήση νερού και απορρυπαντικού. – Επιτρέπει την αποδοτική ανάμειξη χάρη στα 14 έγχρωμα, ρυθμισμένα ακροφύσια δοσολόγησης (0,2-13,5%).

πλήρες σετ σύνδεσης. – Λειτουργία υπό πίεση. Γι' αυτό είναι κατάλληλο και για χρήση με το σύστημα ταχείας πλήρωσης της Kδrcher. – Συνδέεται απευθείας στη βρύση. – Λειτουργία χωρίς ρεύμα ή πεπιεσμένο

– Σύστημα Venturi με βαλβίδα φιλική προς το περιβάλλον. –1x σταθμός πλήρωσης –1x ελαστικός σωλήνας πλήρωσης με σύνδεσμο., 4 m, που διαθέτει ταχυσύνδεσμο με

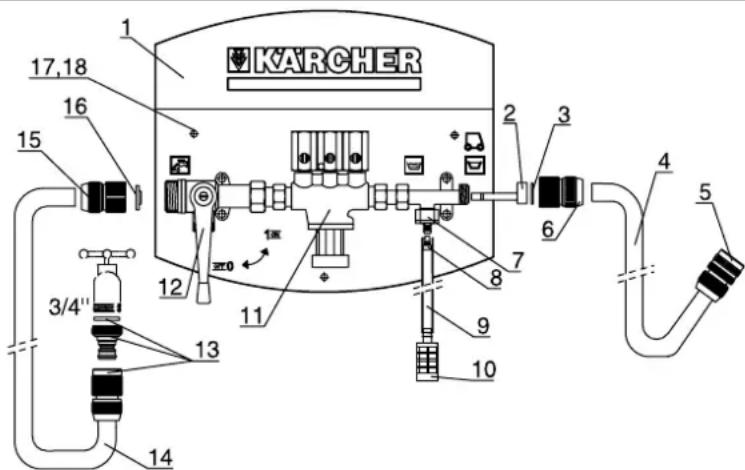

αντεπιστροφής –1x ελαστικός σωλήνας σύνδεσης με σύνδεσμο., 2 m, μαύρος – Σετ σύνδεσης με: 1x συσκευασία με 14 ακροφύσια δοσολόγησης 1x ελαστικό σωλήνα αναρρόφησης απορρυπαντικού 1,8 m, από διαφανές PVC 1x ακροφύσιο Venturi, μπλε 1x φίλτρο ποδός, κίτρινο με ενσ. βάρος 1x σετ συναρμολόγησης με 3x κοχλίες συγκράτησης 8x40 από ανοξείδωτο χάλυβα και 3x πείρους για τοίχους S10 –1x οδηγίες χρήσης 1 Περίβλημα, λευκό, PVC 2 Ακροφύσιο Venturi, μπλε 3 Μονωτικός δακτύλιος 3/4’’ 4 Σωλήνας πλήρωσης, 4 m, PVC 5 Ταχυσύνδεσμος με βαλβίδα αντεπιστροφής 6 Σύνδεσμος 3/4’’, από ορείχαλκο 7 Πώμα EPDM με βαλβίδα αντεπιστροφής 8 Ακροφύσιο δοσολόγησης 9 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού, 6x9 mm, μήκος1,8 m, από διαφανές PVC Πίνακας περιεχομένων Υποδείξεις ασφαλείας Σύμβολα στο εγχειρίδιο οδηγιών

Χρήση σύμφωνα με τους κανονισμούς Πλεονεκτήματα Ιδιαιτερότητες

Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό

επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε

επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν

παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής. ΕπισκόπησηΕλληνικά 37 10 Φίλτρο ποδός, κίτρινο με ενσωματωμένο βάρος 11 Διαχωριστής συστήματος 12 Στρόφιγγα 13 Ταχυσύνδεσμος και μπανέλα από ορείχαλκο με μονωτικό δακτύλιο 3/4’’ 14 Ελαστικός σωλήνας σύνδεσης με σύνδεσμο, 2 m, μαύρος 15 Σύνδεσμος 3/4’’, από ορείχαλκο 16 Μονωτικός δακτύλιος 3/4’’, με σίτα 17 Κοχλίας συγκράτησης (3x) 8x40, από ανοξείδωτο χάλυβα 18 Πείρος για τοίχο (3x), S10 1 Περίβλημα, λευκό, PVC 2 Βρύση, 3/4’’, με πίεση νερού μεταξύ 2 και 6 bar Î Αναζητήστε ένα

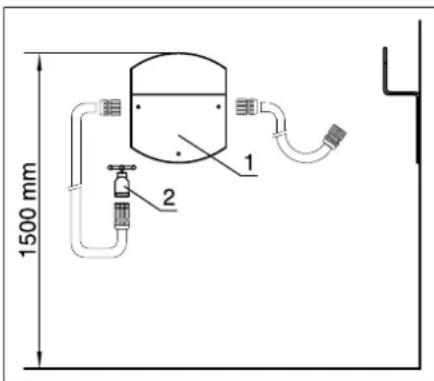

συναρμολόγησης κοντά στη βρύση (ανατρέξτε στο σχεδιάγραμμα). Η βρύση πρέπει να έχει πίεση μεταξύ 2 και 6 bar. Î Κρατήστε το περίβλημα πάνω στον τοίχο, έτσι ώστε το άνω άκρο του περιβλήματος να βρίσκεται στα 1500 mm. Î Σημειώστε τις τρεις οπές βίδωσης στον τοίχο και ανοίξτε τις κατάλληλες οπές για τους πείρους με ένα τρυπάνι Ψ10 mm. Î Τοποθετήστε τους πείρους στον τοίχο και στερεώστε στον τοίχο το περίβλημα με τους τρεις κοχλίες συγκράτησης Ψ8x40 από ανοξείδωτο χάλυβα. Î Ξεβιδώστε τον ταχυσύνδεσμο από τη στρόφιγγα και συνδέστε το ανοικτό άκρο του μαύρου ελαστικού σωλήνα σύνδεσης στη στρόφιγγα. Î Τοποθετήστε το μονωτικό δακτύλιο 3/4’’ με τη σίτα στον ταχυσύνδεσμο και βιδώστε σφικτά τον ταχυσύνδεσμο στη

Πριν σφίξετε τον ταχυσύνδεσμο στη στρόφιγγα, ελέγξτε εάν έχει τοποθετηθεί ο μονωτικός δακτύλιος με τη σίτα. Î Βιδώστε στη βρύση τη μπανέλα του ταχυσυνδέσμου με το στεγανοποιητικό παρέμβυσμα 3/4’’. Î Εισάγετε τον ελαστικό σωλήνα σύνδεσης με τον ταχυσύνδεσμο στη μπανέλα της βρύσης.

Μην ανοίγετε ακόμη τη βρύση! Î Ξεβιδώστε τον ταχυσύνδεσμο της εξόδου Ventruri και συνδέστε το ανοικτό άκρο του ελαστικού σωλήνα

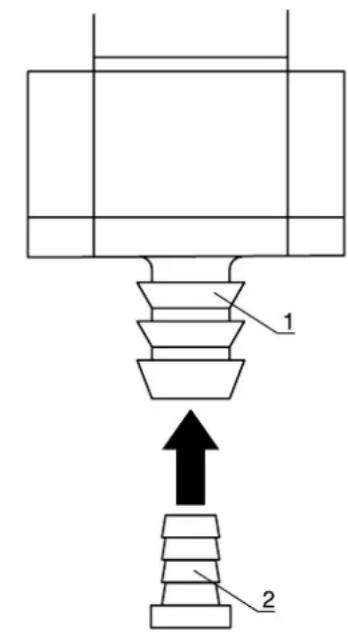

Î Τοποθετήστε το μπλε ακροφύσιο Venturi στην υποδοχή ακροφυσίου. Î Τοποθετήστε το μονωτικό δακτύλιο 3/4’’ στον ταχυσύνδεσμο και βιδώστε σφικτά τον ταχυσύνδεσμο στην έξοδο Venturi. 1 Πώμα EPDM με βαλβίδα αντεπιστροφής 2 Ακροφύσιο δοσολόγησης Î Ανοίξτε μια οπή Ψ10 mm στο

της φιάλης απορρυπαντικού. Î Εισάγετε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού μέσα στην οπή του καπακιού και εισάγετε στο άκρο του ελαστικού σωλήνα στο εσωτερικού του καπακιού το φίλτρο

Î Βιδώστε το καπάκι της φιάλης απορρυπαντικού και αφήστε το φίλτρο ποδός να πέσει στον πυθμένα της

Το φίλτρο ποδός πρέπει να στέκεται κατακόρυφα στον πυθμένα της φιάλης απορρυπαντικού. Î Συνδέστε το κατάλληλο ακροφύσιο δοσολόγησης στο πώμα EPDM.

Μπορείτε να δείτε τις εκάστοτε ποσότητες δοσολόγησης για κάθε ακροφύσιο στον "Πίνακα δοσολόγησης". Î Εισάγετε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού στη σύνδεση EPDM. Εάν ο ελαστικός σωλήνας αναρρόφησης απορρυπαντικού είναι πολύ μακρύς, μπορείτε να

Κατά το κόψιμο του ελαστικού σωλήνα αναρρόφησης απορρυπαντικού φροντίστε ώστε το φίλτρο ποδός να στέκεται κατακόρυφα στον πυθμένα της φιάλης απορρυπαντικού μετά το κόψιμο. Î Ελέγξτε, εάν είναι συνδεδεμένοι όλοι οι ελαστικοί σωλήνες. Î Ελέγξτε, εάν είναι συνδεδεμένη η φιάλη απορρυπαντικού και εάν υπάρχει αρκετό απορρυπαντικό μέσα

Î Η στρόφιγγα πρέπει να βρίσκεται στη θέση "OFF". Î Ελέγξτε, εάν έχετε τοποθετήσει το απαιτούμενο ακροφύσιο δοσολόγησης για την επιθυμητή αναλογία ανάμειξης.

Μπορείτε να δείτε τις εκάστοτε ποσότητες δοσολόγησης για κάθε ακροφύσιο στον "Πίνακα δοσολόγησης". Î Εισάγετε τον ελαστικό σωλήνα πλήρωσης στο άνοιγμα πλήρωσης της δεξαμενής συσκευής καθαρισμού δαπέδων που θέλετε να γεμίσετε. Στις συσκευές καθαρισμού δαπέδων με σύστημα πλήρωσης, ο ταχυσύνδεσμος του ελαστικού σωλήνα πλήρωσης μπορεί να συνδεθεί στο σύστημα

Î Ανοίξτε τη βάνα νερού. Î Ρυθμίστε τη στρόφιγγα στη θέση "OΝ".

Κατά την πρώτη χρήση ή κατά την αλλαγή του ακροφυσίου δοσολόγησης, ο ελαστικός σωλήνας απορρυπαντικού γεμίζει αέρα. Μια άριστη αναλογία ανάμειξης επιτυγχάνεται, όταν η δεξαμενή της συσκευής καθαρισμού δαπέδων γεμίζει μόνον, αφού γεμίσει εντελώς με απορρυπαντικό ο ελαστικός σωλήνας απορρυπαντικού. Î Η δεξαμενή της συσκευής καθαρισμού δαπέδων γεμίζει με νερό και με την επιθυμητή αναλογία απορρυπαντικού. Î Μετά την πλήρωση κλείστε τη βρύση. Î Ρυθμίστε τη στρόφιγγα στη θέση "OFF" και περιμένετε λίγο, έως ότου αδειάσει ο ελαστικός σωλήνας πλήρωσης. Î Αφαιρέστε τον ελαστικό σωλήνα πλήρωσης από τη δεξαμενή ή Τοποθέτηση στον τοίχο Συναρμολόγηση Σύνδεση προσαγωγής νερού Σύνδεση απορροής νερού Σύνδεση του ελαστικού σωλήνα αναρρόφησης απορρυπαντικού Χειρισμός38 Ελληνικά αποσυνδέστε τον από το σύστημα πλήρωσης και τυλίξτε τον στη θήκη φύλαξης που βρίσκεται στο επάνω μέρος του περιβλήματος. Εξαιτίας της χρήσης διαφόρων απορρυπαντικών ή λόγω της διαφοράς των υπό καθαρισμό επιφανειών απαιτούνται διαφορετικές αναλογίες ανάμειξης νερού και απορρυπαντικού. Για να ρυθμίσετε την αναλογία ανάμειξης, μπορείτε να αντικαταστήσετε τα ακροφύσια δοσολόγησης ως εξής. Î Ρυθμίστε τη στρόφιγγα στη θέση "OFF". Î Αφαιρέστε τον ελαστικό σωλήνα απορρυπαντικού από το πώμα EPDM. Î Τραβήξτε το ακροφύσιο δοσολόγησης από το πώμα EPDM. Î Συνδέστε το κατάλληλο ακροφύσιο δοσολόγησης για την επιθυμητή αναλογία ανάμειξης στο πώμα EPDM. Î Εισάγετε ξανά τον ελαστικό σωλήνα απορρυπαντικού στο πώμα EPDM. Ο ακόλουθος πίνακας παρουσιάζει τον χρωματικό κωδικό κάθε ακροφυσίου δοσολόγησης και την αντίστοιχη αναλογία ανάμειξης σε %. Πίνακας δοσολόγησης *Οι τιμές που περιλαμβάνονται στον πίνακα είναι μέσες τιμές, οι οποίες προκύπτουν υπό τις ακόλουθες προϋποθέσεις. – Πίεση νερού 3 bar – Ελαστικός σωλήνας πλήρωσης 4 m. Î Ελέγξτε την πίεση του νερού. Η πίεση του νερού πρέπει να είναι τουλάχιστον 2 bar και να μην υπερβαίνει τα 6 bar. Î Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού για φραγές, κάμψη και εμπλοκές, και καθαρίστε ή αντικαταστήστε τον κατά

Î Ελέγξτε το ακροφύσιο δοσολόγησης για φραγή και καθαρίστε ή αντικαταστήστε το κατά περίπτωση. Î Ελέγξτε το φίλτρο ποδός για φραγή και καθαρίστε ή αντικαταστήστε το κατά

Î Ελέγξτε τη σίτα στο μονωτικό δακτύλιο της στρόφιγγας για φραγή και καθαρίστε ή αντικαταστήστε την κατά

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Αντικατάσταση των ακροφυσίων δοσολόγησης Επισκόπηση ακροφυσίων δοσολόγησης

Ροζ 0,20 % Βιολετί 0,50 % Τυρκουάζ 0,65 % Κίτρινο 1,20 % Καφέ 1,50 % Πορτοκαλί 1,90 % Πράσινο 2,60 % Ανοικτό καφέ 3,20 % Μπλε 4,80 % Λευκό 5,80 % Κόκκινο 7,90 % Μπεζ 10,50 % Μαύρο 12,50 % Γκρι 13,50 % Συμβουλές σε περίπτωση
