DS 3 - Aurupuhasti Kärcher - Tasuta kasutusjuhend

Toote tüüp	Aurupuhasti
Bränd	Kärcher
Mudel	DS 3
Võimsus	1500 W
Auru rõhk	3,5 baari
Auru temperatuur	100 °C
Veepaagi maht	1 L
Kütteaeg	6–8 minutit
Kaabli pikkus	5 m
Kaal	3,8 kg
Mõõtmed (P × L × K)	350 × 250 × 300 mm
Peamised funktsioonid	Aurupuhastus kõvadele põrandatele, tekstiilidele, akendele
Kaasasolevad tarvikud	Põrandaotsik, punktotsak, mikrokiudlapp, doseerimisotsad (14 värvi)
Ohutus	Turvalukk, ohutusklapp, automaatne väljalülitus
Hooldus	Regulaarne katlakivi eemaldamine, otsakute puhastamine
Varuosad	Otsakud, tihendid, paak saadaval
Garantii	2 aastat
Tootja	Kärcher
Kasutus	Siseruumides

Korduma kippuvad küsimused - DS 3 Kärcher

Kuidas täita veepaaki?

Keerake paagi kork lahti, valage külma kraanivett (mitte destilleeritud vett) kuni MAX-märgini, seejärel keerake kork tagasi. Ärge ületage maksimaalset taset.

Kas tohib kasutada katlakivieemaldusvahendeid?

Ei, kasutage ainult kraanivett. Katlakivieemaldusvahendid või lisandid võivad seadet kahjustada. Katlakivi eemaldamiseks järgige kasutusjuhendi juhiseid.

Millistel põrandatüüpidel saab DS 3 kasutada?

DS 3 sobib kõvadele põrandatele (plaadid, lakitud parkett, linoleum) ja tekstiilidele (vaibad, seinavaibad) sobiva tarvikuga. Testige alati vähem nähtaval alal.

Kuidas seadet katlakivist puhastada?

Kasutage Kärcheri katlakivieemalduskomplekti või vee ja valge äädika segu (1:1). Täitke paak, laske kuumeneda ja vabastage aur kuni lõpuni. Loputage puhta veega.

Mida teha, kui aur on nõrk?

Kontrollige veetaset, eemaldage seadmest katlakivi, puhastage aurudüüsid. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kas seadet tohib kasutada riiete puhastamiseks?

Jah, sobiva tekstiiliotsikuga. Hoidke seadet eemal ja vältige kanga küllastumist. Õrnade kangaste puhul tehke eelnevalt test.

Kuidas seadet pärast kasutamist hoiustada?

Tühjendage paagist ülejäänud vesi, laske seadmel jahtuda, kerige kaabel kokku ja hoidke seda kuivas kohas, kaitstuna külmumise eest. Kasutage seinahoidjat, kui see on saadaval.

Kas mikrokiudlapid on pestavad?

Jah, peske neid maksimaalselt 60 °C juures ilma pehmendusvahendita. Ärge kasutage valgendit ega kuivatit. Vahetage need välja, kui need on kulunud, optimaalse tõhususe tagamiseks.

Kas seade lülitub automaatselt välja?

Jah, DS 3 on varustatud automaatse ohutusväljalülitusega ülekuumenemise või veepuuduse korral. See kaitseb seadet ja kasutajat.

Kust saab osta varuosi?

Varuosad on saadaval Kärcheri ametlikul veebisaidil, volitatud edasimüüjate juures või veebis. Kasutage alati originaalvaruosi, et tagada ohutus.

KASUTUSJUHEND DS 3 Kärcher

Vea kõrvaldamine

Puhastusvahendit ei imeta sisse

→ Kontrollige vee rõhku. Vee rõhk peab olema vähemalt 2 baari ja maksimaalselt 6 baari. → Kontrollige puhastusvahendi imivoolikut ummistuse ja murdumise suhtes, puhastage või vahetage vajadusel välja. → Kontrollige doseerimisdüüsi ummistuse suhtes, puhastage või vahetage vajadusel välja. → Kontrollige jalgfiltrit ummistuse suhtes, puhastage või vahetage vajadusel välja. → Kontrollige kuulkraani tihendusrõnga sõela ummistuse suhtes, puhastage või vahetage vajadusel välja.

Garantii

Igas riigis kehtivad meie edasimüüjate kehtestatud garantiitingimused.

Enne seadme esmakordset kasutamist tuleb lugeda

käesolevat kasutusjuhendit ja toimida selle kohaselt. Juhend tuleb hilisemaks kasutamiseks või järgmise omaniku tarvis alles hoida.

Sisukord

Ohutusalased märkused 72

Funktsioon 72

Sihipärane kasutamine 72

Eelised 72

Eriomadused 72

Tarnekomplekt 72

Keskkonnakaitse 72

Ülevaade 72

Paigaldamine seinale 73

Kokkupanek 73

Käsitsemine 73

Abi rikete korral 74

Garantii 74

Ohutusalased märkused

Kaitjatele:

Veenduge, et kõik seadme kasutajad oleksid tuttavad selle kasutusjuhendi sisuga ning riigis kehtivate tööohutusmäärustega. Kasutajaid peab olema seadme kasutamise osas asjatundlikult juhendatud.

Kasutajatele:

Lugege enne seadme esmakordset kasutamist kasutusjuhend läbi ja järgige seda.

Kasutusjuhendis olevad sümbolid

Märkus

Tähistab näpunäiteid kasutamiseks ja olulist infot.

Funktsioon

Seinale paigaldatava ABS puhastusvahendi doseerimisseadme abil segatakse vesi ja puhastusvahend eelnevalt määratud vahekorras ja juhitakse otse pörandapuhastusseadmete paaki.

Sihipärane kasutamine

Kasutage antud seadet ainult vastavalt kasutusjuhendi andmetele. See seade on ette nähtud pörandapuhastusseadmete täitmiseks ilma doseerimisseadmeta.

Eelised

- Hoiab ära vee ja puhastusvahendi raiskamist. - Võimaldab tõhusamat segamist tänu 14 värvilisele kalibreeritud doseerimisdüüsile (0,2 - 13,5%). - Sisaldab täielikku ühenduskomplekti. - Käitamine rõhu all. Sobib sellisena ka kasutamiseks Kärcheri kiirtäiteseadise abil.

Eriomadused

• Ühendatakse otse veekraani külge.
• Käitamine ilma voolu või suruõhuta.
• Keskkonnasõbraliku ventiiliga Venturi-süsteem.

Tarnekomplekt

• 1x täitmisjaam
• 1x komplektne täitevoolik, 4 m, varustatud tagasilöögiventiliga kiirmuhviga
• 1x komplektne ühendusvoolik, 2 m, must - Ühenduskomplekt:

1x 14 doseerimisdüüsiga kott, 1x puhastusvahendi sissevõtuvoolik 1,8 m, PVC läbipaistev, 1x Venturi-düüs, sinine, 1x kollane jalgfilter koos integ. kaaluga, 1x paigalduskomplekt, 3x roostevabast terasest kinnituskruviga 8x40 ja 3x seinatüübliga S10

- 1x kasutusjuhend

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprügi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.

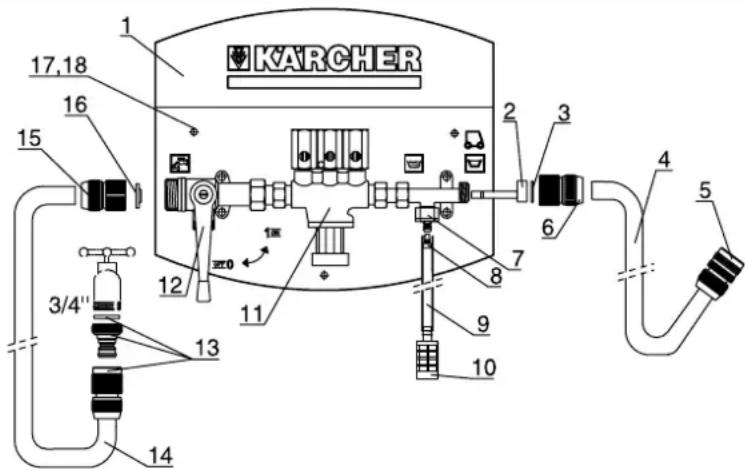

Ülevaade

1 Korpus, valge, PVC 2 Venturi-düüs, sinine 3 Rõngastihend 3/4" 4 Täitevoolik, 4 m, PVC 5 Tagasilöögiventiliga kiirmuhv 6 Ühendusdetail 3/4", messing 7 Tagasilöögiventiliga EPDM-lukk 8 Doseerimisdüüs 9 Puhastusvahendi sissevooluvoolik, 6x9 mm, pikkus 1,8 m, PVC läbipaistev 10 Integreeritud kaaluga kollane jalgfilter

11 Süsteemeraldada 12 Kuulventiil 13 Kiirmuhv ja vastandosa, messing, rõngastihendiga 3/4" 14 Komplektne ühendusvoolik, 2 m, must 15 Ühendusdetail 3/4", messing 16 Rõngastihend 3/4", sõelaga 17 Kinnituskruvi (3x) 8x40, roostevabast terasest 18 Seinatüübel (3x), S10

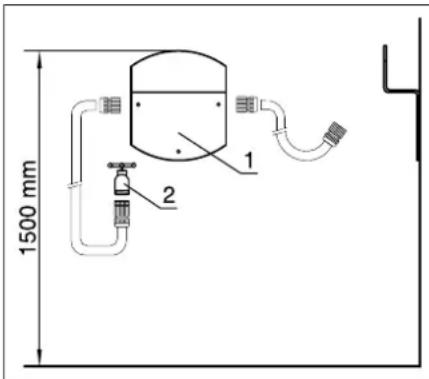

Paigaldamine seinale

1 Korpus, valge, PVC 2 Veekraan, 3/4", veerõhuga 2 ja 6 baari vahel

→ Otsige paigalduskoht veekraani läheduses (vt joonist). Veekraanis peab olema veerõhk 2 ja 6 baari vahel. → Hoidke korpus vastu seina, nii et korpuse ülemine serv oleks 1500 mm kõrgusel. Märgistage seinale kõigi kolme puuritava augu kohad ja puurige Ø10 mm kivipuuriga vastavalt seinatüüblite sügavusele. → Pange seinatüüblid seina ja kinnitage korpus kolme roostevabast terasest kinnituskruviga Ø8x40 seinale.

Kokkupanek

Vee sissevoolu liitmik

Kruvige kiirmuhv kuulkraanilt maha ja ühendage musta ühendusvooliku lahtise voolikuotsa külge. Pange 3/4" sõelaga rõngastihend kiirmuhvi ja kruvige kiirmuhv kuulkraani külge kinni.

Märkus

Enne kiirmuhvi kruvimist kuulkraani külge kontrollige, kas sõelaga rõngastihend on kohale pandud.

Kruvige kiirmuhvi vastasosa koos 3/4" tihendiga veekraani külge. Torgake ühendusvoolik koos kiirmuhviga veekraani küljes olevale vastasosale.

Märkus

Veekraani veel mitte avada!

Vee väljavoolu liitmik

Kruvige kiirmuhv Venturi-väljundilt maha ja ühendage täitevooliku avatud otsaga. → Pange sinine Venturi-düüs dušipessa. Pange 3/4" kummitihend kiirmuhvi ja kruvige kiirmuhv Venturi-väljundi külge kinni.

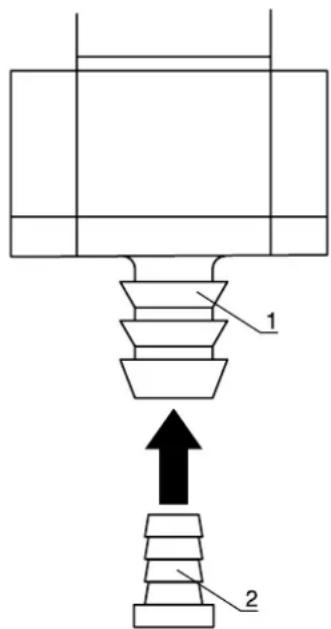

Puhastusvahendi imivooliku ühendamine

1 Tagasilöögiventiliga EPDM-lukk 2 Doseerimisdüüs

→ Puurige puhastusvahendi pudeli kaanesse Ø10 mm auk. Torgake puhastusvahendi sissevõtuvoolik läbi kaanes oleva augu ja torgake jalgfilter kaanes oleva vooliku otsa. Keerake kaas puhastusvahendi pudelile ja laske jalgfilter pudeli põhja.

Märkus

Jalgfilter peab puhastusvahendi pudeli põhjas püsti seisma.

Pange vastav doseerimisdüüs EPDM-lukku.

Märkus

Üksikute doseerimisdüüside doseerimiskogused leiate „Doseerimistabelist".

Lükake puhastusvahendi sissevõtuvoolik EPDM-liitmikule. Kui puhastusvahendi sissevõtuvoolik on liiga pikk, võib seda vajadusel lühendada.

Märkus

Puhastusvahendi sissevõtuvoolikut lühendades tuleb jälgida, et pärast lühendamist oleks jalgfilter veel püstiasendis puhastusvahendi pudeli põhjas.

Käsitsemine

→ Kontrollige, kas kõik voolikuühendused on ühendatud. → Kontrollige, kas puhastusvahendi pudel on ühendatud ning kas pudelis on veel piisavalt puhastusvahendit. → Kuulkraan peab olema asendis OFF.

→ Kontrollige, kas soovitud seguvahekorra jaoks on paigaldatud vajalik doseerimisdüüs.

Märkus

Üksikute doseerimisdüüside doseerimiskogused leiate „Doseerimistabelist“. Torgake täitevoolik täidetava põrandapuhastusseadme paagi täiteavasse.

Täitesüsteemiga põrandapuhastusseadmete puhul võib täitevooliku kiirühenduse ühendada täitesüsteemiga.

→ Avage veekraan. → Seadke kuulkraan asendisse "ON".

Märkus

Esmakordsel kasutuselevõtul või doseerimisdüüsi vahetamisel on puhastusvahendi voolik õhku täis. Optimaalne seguvahekord saavutatakse, kui põrandapuhastusseadme paak täidetakse alles siis, kui puhastusvahendi voolik on täielikult puhastusvahendit täis.

→ Põrandapuhastusseadme paak täidetakse veega ja soovitud koguse puhastusvahendiga. → Pärast täitmist keerake veekraan kinni. → Seadke kuulkraan asendisse "OFF" ja oodake veidi, kuni täitevoolik on tühjenenud. Võtke täitevoolik paagist välja või lahutage täitesüsteemist ning kerige korpuse pealisküljel olevale vooliku säilituskohale.

Doseerimisdüüside vahetamine

Erinevate puhastusvahendite kasutamise või erinevate puhastatavate pindade tõttu on vajalik erinev vee ja puhastusvahendi segu vahekord.

Et saavutada erinev seguvahekord, saab doseerimisdüüse järgmisel viisil välja vahetada.

→ Seadke kuulkraan asendisse "OFF". Tõmmake puhastusvahendi voolik EPDM-lukult maha. Tõmmake doseerimisdüüs EPDM-lukust välja. → Pange vastav soovitud seguvahekorraga doseerimisdüüs EPDM-lukku. → Torgake puhastusvahendi voolik uuesti EPDM-lukule.

Ülevaade doseerimisdüüsidest

Järgmises tabelis on kujutatud üksikute doseerimisdüüside värvikoodid ja segusuhe protsentides.

Doseerimistabel

Värvikood Segu vahekord*
Roosa 0,20 %
Violett 0,50 %
Türkis 0,65 %
Kollane 1,20 %
Pruun 1,50 %
oranž 1,90 %
Roheline 2,60 %
Helepruun 3,20 %
Sinine 4,80 %
Valge 5,80 %
Punane 7,90 %
Beež 10,50 %
Must	12,50 %
Hall	13,50 %

*Tabelis toodud väärtused on keskmised väärtused, mis on saadud järgmistel tingimustel: - Veerõhk 3 baari. - Täitevoolik 4 m.

Abirikete korral

Puhastusainet ei võeta sisse

→ Kontrollige veerõhku. Veerõhk peab olema vähemalt 2 baari ja maksimaalselt 6 baari. → Kontrollige puhastusvahendi voolikut ummistuste, murdumis- ja kinnikiljumiskohtade osas, vajadusel puhastage või vahetage välja. → Kontrollige doseerimisdüüsi ummistumise osas, vajadusel puhastage või vahetage välja. → Kontrollige järelfiltrit ummistumise osas, vajadusel puhastage või vahetage välja. → Kontrollige kuulkraani ühendis olevat sõela ummistumise osas, vajadusel puhastage või vahetage välja.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeeninduse poole, esitades ostu tõendava dokumendi.

Enne seadme kasutamist lugege see

kasutusjuhend läbi ja järgige selles toodud juhiseid. Hoidke kasutusjuhend alles hilisemaks kasutamiseks või edasiandmiseks järgmisele omanikule.
