BRUKSANVISNING DS 3 Kärcher

Pafyldningssslange 4 m.

Läs denna bruksanvisning
färe Första användning och folj

anvisiningarna nogrant. Denna bruksanvising skforvaras for senare anvandning ether lamnas vidare om maskinen byter agare.

Innehállsförteckning

Sakerhetsanvisiningar 30

Funktion 30

Ändamälsenlig användning 30

Fordelar 30

Egenskaper 30

Leveransens innehaill 30

Miljöskydd 30

Oversikt 30

Vaggmontering 31

Montering 31

Handhavande 31

Atgarder vid fel 32

Garanti 32

För driftsledningen:

Kontrolera att alla som anvander aggregat kanner till innehalleti braksanvisingen samt de nationella bestammelserna betraffande arbetssakerhet. Anvandarna maste fakorrekt information om hur aggregatetska anvandas.

For anvandare:

Läs, och beakta, bruksanvisningen innan aggregatet används Första gängen.

Symboler i bruksanvisingen

Anvisning

Visar på användartips och viktig informa. tion.

Funktion

Med ABS rengöringsmedelsdosingeren i vaggutforande blandas vatten och rengöringsmedel enigt forinstälda blandningsmönder och fylls sedan i tanken till golvrengöringsmaskinen.

Ändamälsenlig användning

Använd maskinen enbart für de ändamål som beskrivs ienna bruksanvisning. Detta aggregat ar avsett for pafylling av golvrengöringsmaskiner utan egen doseringsenhet.

Fördelar

-Sloseri med vatten och rengoringsmedel undviks.
-Möljgör effektiv blandning tack vare de 14 färgade, kalibrerade doseringsmunstyckena (0,2-13,5%).
-Innehaller en komplett anslutningsssats.
-Använding under tryck. Ar pa detta satt även lamplig for använding med Karcher snabbpafyllning.

Egenskaper

-Anslets direkt pa vattenkranen.

• Drivs utan strom allertryckluft.
• Venturi-system med miljovanlig ventil.

Leveransens innehåll

• 1x pafyllningsstation
• 1x pafyllningssslang kompl., 4 m, bestyckad med snabbkoppling med backventil
• 1x anslutningslang kompl., 2 m, svart
• Anslutningsssats med:

1x pase med 14 doseringsmunstycken
1x sugslang for rengöringsmedel 1,8 m, PVC transparent

1x Venturimunstycke, blatt
1x fotfilter gult med integ. Vikt
1x monteringssats med 3x fästskruvar
8x40 i rostfritt stål och 3x vögglugg
S10

• 1x bruksanvisning

Miljöskydd

Emballagematerialien kan atervinnas. Kasta inte emballaget i hushaissoporna utan lamna det till atervinning.

Kasserade apparater innehäl-ler atervinningsbart material som bör gà till atervinning. Batterier, olja och liknande ämnen fär inte komma ut i miljön. Overlamna skrotade aggregat till ett lampligt atervinningsystem.

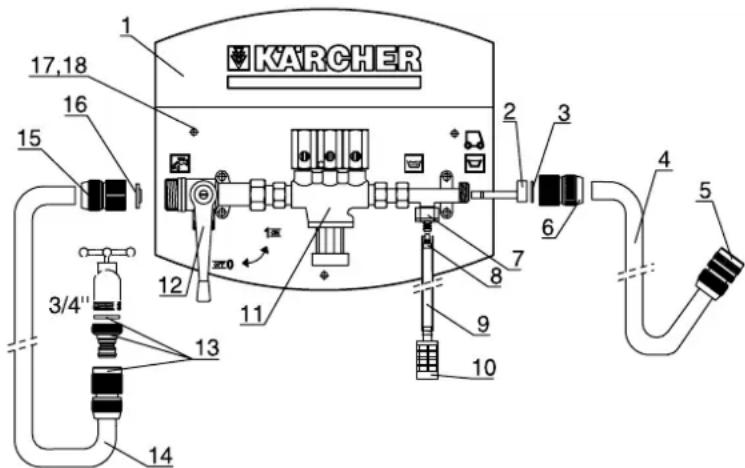

Översikt

1 Hus, vitt PVC
2 Venturimunstycke, blatt
3 Tätningsring 3/4"
4 Pafyllingsslang, 4 m, PVC
5 Snabbkoppling med backventil
6 Skarystycke 3 / 4'' , mssing
7 EPDM koppling med backventil
8 Doseringsmunstycke
9 Sugslang for rengöringsmedel, 6x9 mm, langd 1,8 m, PVC transparent
10 Fotfilter gult med integrerad vikt
11 Systemavskijare

12 Kulkran
13 Snabbkoppling och motstycke i massing med tätningsring 3 / 4''
14 Anslutningslang kompl., 2 m, svart
15 Skarystycke 3/4", massing
16 Tätningsring 3/4" med sil
17 Fästskruv (3x) 8x40, rosfritt stål
18 Vagglugg (3x), S10

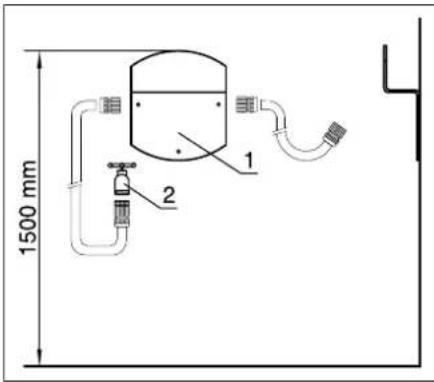

Vaggmontering

1 Hus, vitt PVC
2 Vattenkran, 3 / 4'' med vattentryck mel- lan 2 och 6 bar

Hitta en monteringplats i narheten av en vattenkran (se bild). Vattenkranen maste ha ett tryck mellan 2 och 6 bar.
Häll huset mot väggen sa att overkanten ar placerad pa 1500 mm.
Markera alla tre borrhalen pa vaggena och anvand ett 010 mm stenbrr for att borra hal som ar tillrackligt djupa for pluggarna.
Satt in plugg i halen och fasi sedan huset pa vaggen med de tre fasstkruvarna 08x40 i roftfritt stal.

Montering

Vattenanslutting

→ Skruva bort snabbkopplingen fran kulventilen och anslut den till den öppnaänden på den svarta anslutningssslangen.
Satt in tätningsring 3 / 4'' med sil i snabbkopplingen och skruva fast snabbkopplingen pa kulventilen.

Observera

Kontrollera att tätningsringen med sil ar insatt innan snabbkopplingen skruvas fast pa kulventilen.

→ Skruva fast motstycket till snabbkopplingen pa vattenkranen med 3/4" tätningen.
→ Trä på anslutningslangen med snabb-kopplingen på motstycket som sitter på vattenkranen.

Observera

Skruva inte på vattenkranen annu!

Anslutning vattentömning

→ Skruva bort snabbkoppling på venturiugangen och anslut till den öppnaänden på pafyllningssslangen.
Satt in blatt venturimunstycke i mun-styckesfaset.
Satt in tatlingsring 3/4" i snabbkopplingen och skruva fast snabbkopplingen pa venturiutgangen.

Ansluta sugslangen for rengörings-medlet

1 EPDM koppling med backventil
2 Doseringsmunstlycke

Borra ett hal med 010 mm i rocket till flaskan med rengoringsmedlet.
Stick in sugslangen till rengöringsmed- let genom hålet i locket och fasp den pa slangänden och fotfiltret pa insidan av locket.
→ Skruva på locket på rengöringsmedelsflaskan och slapp ner fotfiltret på botten av flaskan.

Observera

Fotfiltret maste stä lodratt pa flaskans bot- ten.
Satt in passande doseringsmunstycke i EPDM-kopplingen.

Observera

Doseringsmängderna for de olica mun-styckena kan lasas i "doseringstabellen".

Skjut pa sugslangen till rengöringsmed-let pa EPDM-kopplingen.

Om sugslangen ar for lang kan den kortas, om det behovs.

Observera

Om slangen kortas ar det viktigt att fotfiltret fortfarande star lodratt pa botten i flaskan aftert.

Handhavande

Undersok om alla slangkopplingar ar anslutna.
Undersok om en rengöringsmedelsflaska ar ansluten och om det finns tillräckligt mycket rengöringsmedel i den.
Kulventilen maste sta pa "OFF".
Kontrollera om ratt doseringsmunstycke har valts for det onskade blandningsfor-hallandet.

Observera

Doseringsmängderna for de olica mun-styckena kan lasas i "doseringstabellen".

Stick in pafyllningssslangen i öppningen på den golvrengöringstk som skä fyllas.

Hos golvrengoringsaggregat med pa- fyllningssystem kan slangens snabbforslutnng anslutas till systemet.

Oppna vattenkranen.
Ställ kulventilen på "ON".

Observera

Rengöringslangen ar fylld med luft vid forsta användningstillfallet, ellr när doseringsmunstycke byts.

Man fär att optimalt blandningsförhallande när tanken till golvrengöringsaggregatet inte fylls forrän rengöringsmedelsslangen ar helt fylld med rengöringsmedel.

Tanken fylls med vatten och onskad mangd rengöringsmedel tillsats.
Stang vattenkranen after pafyllningen.
Ställ kulventilen på "OFF" och vanta tills pafyllningsslangen har tomts.
Ta bort slangen fran tanken, ellr skij den fran pafyllingssystemet, och linda upp den pa slangfastet pa aggregatets ovansida.

Byta doseringsmunstycken

Det kravs variationer i blandningsforhallandet mellan vatten och rengoringsmedel eftersom man anvander olica sortersrengoringsmedel och rengor olica sortersytor.

Doseringsmunstyckena kan bytas ut pa foljande satt for att uppnà varierande blandningsforhallanden.

Ställ kulventilen pa "OFF".
Dra bort rengöringsmedelsslangen fran EPDM-kopplingen.
Dra ut doseringsmunstycket fran EPDM-kopplingen
Satt in ett passande doseringsmun-stycke med det onskade blandningsfor-hallandet i EPDM-kopplingen.
Satt tillbaka rengöringsmedelsslangen
på EPDM-kopplingen.

Översikt doseringsmunstycken

Följande tabell visar de olika doseringsmunstyckenas fargkoder samt deras blandningsforhällanden i %.

Doseringstabell

Färetkodning Bland	ningsfürhalb- lande*
Rosa 0,20 %
Lila 0,50 %
Turkos 0,65 %
Gul 1,20 %
Brun 1,50 %
orange 1,90 %
Grönt 2,60 %
Ljusbrun 3,20 %
Blà 4,80 %
Vit 5,80 %
rätt 7,90 %
Beige 10,50 %
Svart 12,50 %
Grà 13,50 %

*De varden som anges i tabellen ar genomsnittlga varden som genererats under foljande forutsattningar.

Vattentryck 3 bar.

Pafyllningssslang 4 m.

Atgärder vid fel

Rengöringsmedel sugs inte in

Kontrollera vattentrycket. Vattentrycket maste uppgå till minst 2 bar och fär inte overstiga 6 bar.
Kontrollera om sugslangen till rengö-ringsmedlet ar igensatt, bjd aller hopklamd, rengor vid behov erer byt ut.
Kontrollera om doseringsmunstycket ar tillappt, rengor erler byt ut vid behov.
Kontrollera om fotfiltret ar tillappt, rengorller byt ut vid behov.
Kontrollera om silen i tätningsringen pa kulventilen ar igensatt, rengör erler byt ut vid behov.

Garanti

I respektive land gäller de garantivillkor som publicerats av vära auktoriserade distributör. Eventuella fel på aggregatet repareras utan kostnad under forutsättning att det orsakats av att material-ller tillverningsfel. I frägor som gäller garantin skau du vända dig med kvitto till inköpsätlet aller närmaste auktoriserade kundtjänst.

IopknioeHne BODOBbInycka

OTBnHTb6bICTpopa3bEMHoe COeINHeHHe Ha BixOe n3 BeHTypn I NOdkIIOHTb OTKpbITbIKoHeu 3aPabOCHOro WJNaHra.
BCTaBnTb CnHIOΦopCyHky BeHTpyn B depKaTeJIbΦopCyHN.
BCTaBtB yNIOHTHeBHOe KOJIbO 3/4" B 6bICTpopa3bEmHOe COEINHeHne n3aTHyTb 6bICTpopa3bEmHOeCOEINHeHne Ha BBIXoNe n3 BeHTypn.

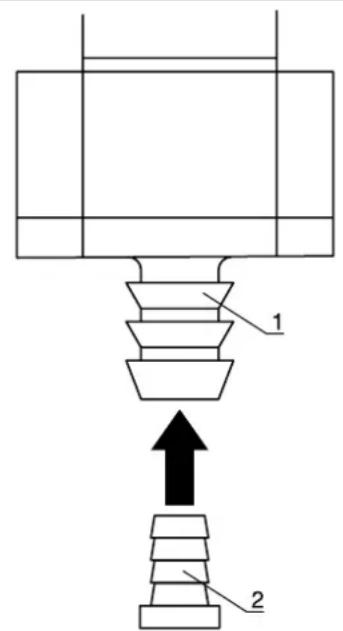

Поdkлючнь BCaCbIbAIOUmIшlaHrДЯ MOUцero cpeIcTBA
