BRUKSANVISNING DS 3 Kärcher

gang, og følg anvisningene. Oppbevar denne bruksanvisningen til senere bruk eller for annen eier.

Innholdsfortegnelse

Forsikre deg om at alle som benytter denne maskinen er fortrolig med innholdet i denne bruksanvisningen, samt de gjeldende forskrifter fra Arbeidstilsynet. De som skal bruke maskinen må på forhånd ha fått fagmessig opplæring i bruk.

For bruker:

Første gangs bruk av apparatet, les og følg denne bruksanvisningen.

Symboler i bruksanvisningen

Bemerk

Betegner brukstips og viktig informasjon.

Funksjon

Ved hjelp av ABS veggmonterte rengjøringsmiddel-dosering blir vann og rengjøringsmiddel blandet i forhåndsinnstilt forhold og fylles direkte i tanken på gulvrengjøringsapparatet.

Forskriftsmessig bruk

Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisningen.

Dette apparatet er ment for bruk for fylling av gulvrengjøringsapparater uten egen doseringsenhet.

Fordeler

• Forhindrer spill av vann og rengjøringsmiddel.
• Tillater effektiv blanding takket være de 14 fargede kalibrerte doseringsdysene (0,2 - 13,5%)
• Inneholder et komplett tilkoblingssett.
• Drift under trykk. Er også egnet for bruk ved hjelp av Karcher hurtigfyller.

Spesialitet

Kobles direkte til vannkranen.

• Drift uten strøm eller trykkluft.
• Venturi-system med miljøvennlig ventil.

Leveringsomfang

-1x fyllestasjon - 1x fylleslange kpl., 4 m, utstyrt med hurtigkobling og tilbakeslagsventil - 1x tilkoblingsslange kpl., 2 m, svart - Tilkoblingssett med: 1x pose med 14 doseringsdyser 1x rengjøringsmiddel oppsugingsslange 1,8 m, PVC transparent 1x Venturi-innsatsdyse, blå 1x fotfilter gul med integrert vekt 1x Monteringssett med 3x festeskruer 8x40 i edelstål og 3x veggplugger S10

• 1x Bruksanvisning

Miljøvern

	Materiaiet i emballasjen kan re-sirkuleres. Ikke kast emballa-sjen i husholdningsavfallet, men lever den inn til resirkule-ring.
	Gamle apparater ineholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer pågressive komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingsystemer.

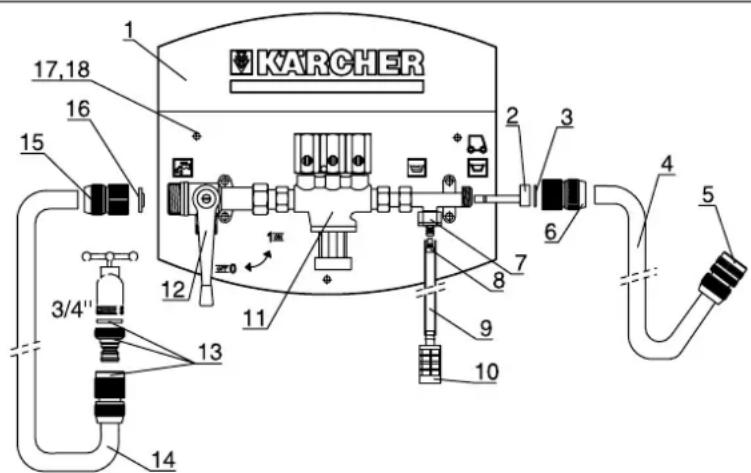

Oversikt

1 Hus, hvitt, PVC 2 Venturi-innsatsdyse, blå 3 Pakningsring 3/4" 4 Fylleslange, 4 m, PVC 5 Hurtigkobling med tilbakeslagsventil 6 Tilkoblingsstykke 3/4", messing 7 EPDM-las med tilbakeslagsventil 8 Doseringsdyse 9 Rengjøringsmiddel-oppsugingsslange, 6x9 mm, lengde 1,8 m, PVC transparent 10 Fotfilter, gul, med integrert vekt 11 Systemskiller 12 Kulekran

13 Hurtigkobling og motstykke i messing med pakningsring 3/4" 14 Tilkoblingsslange kpl., 2 m, svart 15 Tilkoblingsstykke 3/4", messing 16 Pakningsring 3/4", med sil 17 Festeskrue (3x) 8x40, edelstål 18 Veggplugg (3x), S10

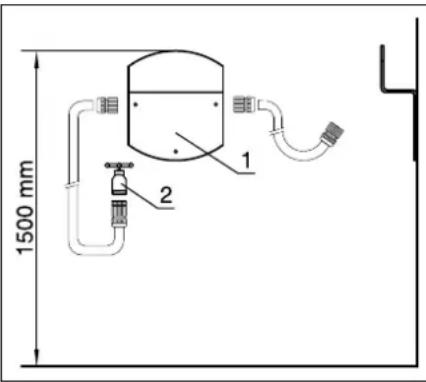

Veggmontering

1 Hus, hvitt, PVC 2 Vannkran, 3/4", med vanntrykk mellom 2 og 6 bar. Finn et monteringssted i nærheten av en vannkran (se figur). Vannkranen må kunne gi et vanntrykk mellom 2 og 6 bar. Hold huset mot veggen slik at overkanten av huset er plassert på 1500 mm. Alle tre borehull avtegnes på veggen og bores med et 10 mm betongbor til dybde tilsvarende veggluggene. Sett inn veggluggene i veggen og fest huset med de tre festeskruene av edelstål, 8x40.

Montering

Skru av hurtigkoblingen fra kuleventilen, og koble til den åpne slangeenden av den svarte tilkoblingslangen. Pakningsring 3/4" med sil settes inn i hurtigkoblingen og skru hurtigkoblingen fast på kuleventilen.

Bemerk

Før du skrur fast hurtigkoblingen på kuleventilen, kontroller at pakningsringen med sil er satt inn.

Skru motstykket for hurtigkobling med 3/4" pakning fast på vannkranen. Tilkoblingslangen med hurtigkobling settes på motstykket på vannkranen.

Bemerk

Ikke åpne vannkranen ennå!

Tilkobling vannutløp

Skru av hurtigkobling på venturi-utgangen og koble til åpne slangeende på fyllingslangen. Sett inn den blå venturi-dysen i dyse-holderen. Pakningsring 3/4" settes inn i hurtigkoblingen og skru hurtigkoblingen fast på venturi-utgangen.

Koble til slange for rengjøringsmiddel

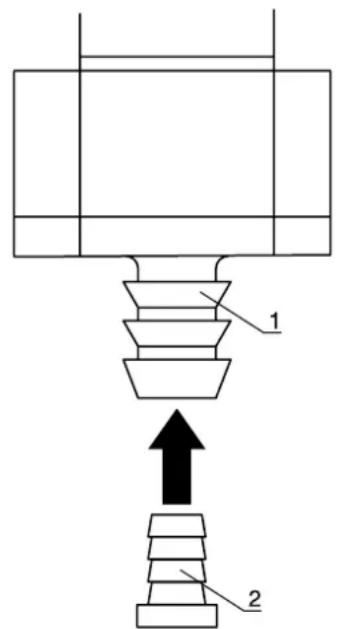

1 EPDM-las med tilbakeslagsventil 2 Doseringsdyse

Bor et hull i lokket på rengjøringsmiddelflasken med 10 mm. Stikk slangen for oppsuging av rengjøringsmiddel gjennom hullet i lokket, og sett på fotfilteret på slangeenden på innsiden av lokket. Skru på lokket på rengjøringsmiddelflasken og før fotfilteret til bunnen av flasken.

Bemerk

Fotfilteret må stå loddrett på bunnen av rengjøringsmiddelflasken. Sett inn tilsvarende doseringsdyse i EPDM-lasen.

Bemerk

Den gjeldende doseringsmengden i de enkelte doseringsdysene kan du finne i "Dosingstabell". Skyv rengjøringsmiddeloppsugingslangen inn på EPDM-tilkoblingen. Dersom oppsugingslangen for rengjøringsmiddel er for lang, kan du kappe den så den passer.

Bemerk

Ved kapping av oppsugingslangen for rengjøringsmiddel må du passe på at fotfilteret fortsatt står loddrett på bunnen av rengjøringsmiddelflasken.

Betjening

Kontroller at alle slangeforbindelser er tilkoblet. Kontroller at en flaske med rengjøringsmiddel er tilkoblet og at det er tilstrekkelig rengjøringsmiddel i flasken. Kuleventilen må stå til "OFF". Kontroller om det er satt inn doseringsdyse med ønsket blandingsforhold.

Bemerk

Den gjeldende doseringsmengden i de enkelte doseringsdysene kan du finne i "Dosingstabell".

Sett fylleslangen i påfyllingsåpningen på tanken på gulvrengjøringsmaskinen som skal fylles.

Ved gulvrengjøringsapparatet med fyllesystem kan hurtiglasen på fylleslangen kobles til fyllesystemet.

Åpne vannkranen. Sett kuleventil til "ON".

Bemerk

Ved første gangs bruk eller ved skifte av doseringsdyse er slangen for fylling av rengjøringsmiddel fylt med luft.

Et optimalt blandingsforhold oppnås dersom tanken for gulvrengjøringsmaskinen først fylles når slangen for rengjøringsmiddel er komplett fylt med rengjøringsmiddel.

Tanken på gulvrengjøringsmaskinen fylles med vann og den ønskede blandingen av rengjøringsmiddel. Etter fylling, steng vannkranen. Sett kuleventilen til "OFF" og vent litt, til fylleslangen har tømt seg. Ta fylleslangen ut av tanken, eller skill den fra fyllesystemet, og vikle den rundt slangeholderen på oversiden av huset.

Skifte doseringsdyse

Ved bruk av ulike rengjøringsmidler eller på grunn av ulike overflater som skal rengjøres, kan det være nødvendig med ulike blandingsforhold av vann og rengjøringsmiddel. For å oppnå ulike blandingsforhold kan doseringsdysen skiftes som følger:

→ Sett kuleventil til "OFF". → Trekk rengjøringsmiddel-slangen av EPDM-lasen. → Trekk ut doseringsdysen av EPDM-lasen. → Sett inn doseringsdyse med ønsket blandingsforhold i EPDM-lasen. → Sett på igjen rengjøringsmiddel-slangen på EPDM-lasen.

Oversikt doseringsdyser

Følgende tabeller viser fargekoding av de enkelte doseringsdysene og deres blandingsforhold i %.

Doseringstabell

Fargekode Blandingsfor-hold*
Pink 0,20 %
Fiolett 0,50 %
Turkis 0,65 %
Gul 1,20 %
Brun 1,50 %
orange 1,90 %
Grønn 2,60 %
Lysebrun 3,20 %
Blå 4,80 %
Hvit 5,80 %
rød 7,90 %
Beige 10,50 %
Svart	12,50 %
Grå	13,50 %

*De angitte verdiene i tabellen er gjennomsnittsverdier som er gitt ved følgende forutsetninger:

- Vanntrykk 3 bar.

- Fylleslange 4 m.

Feilretting

Maskinen suger ikke rengjøringsmiddel

→ Kontroller vanntrykket. Vanntrykket skal være minst 2 bar og maksimalt 6 bar. → Kontroller rengjøringsmiddelslangen for tilstopping, bend og klemming, ved behov rengjør eller skift ut. → Kontroller doseringsdyse for tilstopping, rengjør eller skift ut ved behov. → Kontroller fotfilter for tilstopping, rengjør eller skift ut ved behov. → Kontroller sil i pakningsring i kuleventil for tilstopping, ved behov rengjør eller skift ut.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsen som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom feilen kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.
