NAVODILA ZA UPORABO DS 3 Kärcher

Priključek na odtok vode

obratovanje in se po njem ravnajte. To navodilo za uporabo shranite za poznejšo rabo ali za naslednjega lastnika.

Vsebinsko kazalo

Varnostna navodila 51

Delovanje 51

Namenska uporaba 51

Prednosti 51

Posebnosti 51

Dobavni obseg 51

Varstvo okolja 51

Pregled 51

Stenska montaža 52

Sestava 52

Upravljanje 52

Pomoč pri motnjah 53

Garancija 53

Varnostna navodila

Za lastnika:

Zagotovite, da so vsi uporabniki te naprave seznanjeni z vsebino tega navodila za uporabo ter z nacionalnimi predpisi za varnost pri delu. Uporabniki morajo biti v upravljanje naprave strokovno uvedeni.

Za uporabnika:

Pred prvo uporabo naprave preberite in upoštevajte to navodilo za obratovanje.

Simboli v navodilu za uporabo

Opozorilo

Označuje nasvete za uporabo in pomembne informacije.

Delovanje

Z ABS doziranjem čistilnega sredstva za stensko montažo se voda in čistilno sredstvo v predhodno nastavljenem razmerju sestavin zmešata in neposredno nalijeta v rezervoar talnih čistilnih naprav.

Namenska uporaba

Ta stroj uporabljajte izključno v skladu s podatki v Navodilu za obratovanje. Ta naprava je namenjena polnjenju talnih čistilnih naprav brez lastne dozirne enote.

Prednosti

• Preprečuje razsipavanje vode in čistilnega sredstva. Dovoljuje učinkovito mešanje zahvaljujoč 14 barvnim kalibriranim dozirnim šobam (0,2–13,5 %). Vsebuje celotno priključno opremo. Deluje pod tlakom. Je tako primeren tudi za uporabo s pomočjo Kärcher hitrega polnjenja.

Posebnosti

• Priključi se neposredno na vodno pipo. Deluje brez električnega toka ali stisnjenega zraka.
• Venturi sistem z okolju prijaznim ventilom.

Dobavni obseg

1x polnilna postaja, 1x polnilna cev komplet, 4 m, opremljena s hitrim priključkom s protipovratnim ventilom, 1x priključna gibka cev komplet, 2 m, črna, priključna oprema z: 1x vrečka s 14 dozirnimi šobami, 1x sesalna gibka cev za čistilno sredstvo, 1,8 m, PVC prosojna, 1x Venturi vstopna šoba, modra, 1x filter dna rumen z integrirano utežjo, 1x montažni set s 3x pritrditvenimi vijaki 8x40 v plemenitem jeklu in 3x stenski mozniki S10, 1x navodilo za obratovanje

Varstvo okolja

	Embalaža je primerna za reciklaranje. Prosimo, da embalaže ne odvržete med gospodinjske oypadke, temveč jo odložite v zbiralnik za ponomvno obdelavo.
	Stare naprave vsebujejo dragocene reciklime materiale, ki jih je treba odvajati za ponomvno uporabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme.

Pregled

1 Ohišje, belo, PVC, 2 Venturi vstopna šoba, modra, 3 Tesnilni obroček 3/4", 4 Polnilna cev, 4 m, PVC, 5 Hitri priključek s protipovratnim ventilom, 6 Spojnik 3/4", medenina, 7 EPDM zapiralo s protipovratnim ventilom, 8 Dozirna šoba, 9 Sesalna gibka cev za čistilno sredstvo, 6x9 mm, dolžina 1,8 m, PVC prosojna, 10 Filter dna rumen z integrirano utežjo

11 Sistemski ločevalnik, 12 Krogelna pipa, 13 Hitri priključek in nasprotni del v medenini s tesnilnim obročkom 3/4", 14 Priključna gibka cev komplet, 2 m, črna, 15 Spojnik 3/4", medenina, 16 Tesnilni obroček 3/4", s sitom, 17 Pritrditveni vijak (3x) 8x40, plemenito jeklo, 18 Stenski moznik (3x), S10

Stenska montaža

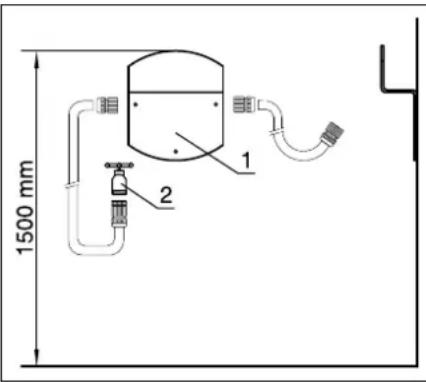

1 Ohišje, belo, PVC, 2 Vodna pipa, 3/4", z vodnim tlakom med 2 in 6 bar

→ Mesto montaže poiščite v bližini vodne pipe (glejte grafiko). Vodna pipa mora izkazovati vodni tlak med 2 in 6 bari. → Ohišje držite na steni tako, da je zgornji rob ohišja nameščen na 1500 mm. Označite vse tri izvrtine na steni in z R10 mm svedrom za kamen uvrtajte stenskim moznikom ustrezno globoko. Stenske moznike vstavite v steno in pritrdite ohišje na steno s tremi pritrditvenimi vijaki iz plemenitega jekla R8x40.

Sestava

→ Hitri priključek na krogelni pipi odvijte in ga priključite na odprt konec črne priključne gibke cevi. → Tesnilni obroček 3/4", s sitom vstavite v hitri priključek in hitri priključek privijte na krogelno pipo.

Napotek

Pred privijanjem hitrega priključka na krogelno pipo preverite, da je tesnilni obroček s sitom vstavljen.

→ Navodno pipo privijte na nasprotni del hitrega priključka s 3/4" tesnilom. → Priključno gibko cev s hitrim priključkom nataknite na nasprotni del na vodni pipi.

Napotek

Vodne pipe še ne odprite!

Priključek izhoda za vodo

→ Hitri priključek na Venturi izhodu odvijte in ga priključite na odprt konec polnilne cevi. Modro Venturi šobo vstavite v nosilec šobe. → Tesnilni obroček 3/4" vstavite v hitri priključek in hitri priključek privijte na Venturi izhod.

Priključitev gibke sesalne cevi za čistilno sredstvo

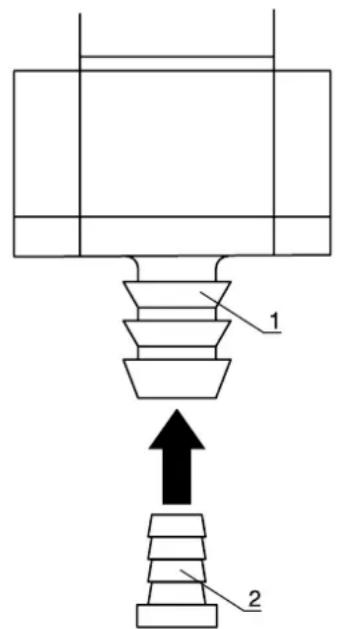

1 EPDM zapiralo s protipovratnim ventilom 2 Dozirna šoba

V pokrov steklenice čistilnega sredstva izvrtajte luknjo 10 mm. → Sesalno cev za čistilno sredstvo vtaknite skozi luknjo v pokrovu in na konec cevi na notranji strani pokrova nataknite filter dna. → Pokrov navijte na steklenico čistilnega sredstva in filter dna izpustite na tla steklenice.

Napotek

Filter dna se mora na tleh steklenice čistilnega sredstva navpično dvigati. Ustrezno dozirno šobo vstavite v EPDM-zapiralo.

Napotek

Vsakokratne dozirne količine posameznih dozirnih šob je mogoče razbrati iz „Tabele doziranja". → Sesalno cev za čistilno sredstvo potisnite na EPDM-priključek. Če je sesalna cev za čistilno sredstvo predolga, se po potrebi lahko skrajša.

Napotek

Pri krajsanju sesalne cevi za čistilno sredstvo pazite na to, da se po krajsanju filter dna še vedno dviga navpično na tleh steklenice čistilnega sredstva.

Upravljanje

Preverite, ali so vse cevne povezave priključene. → Preverite, ali je steklenica čistilnega sredstva priključena in ali je v steklenici še dovolj čistilnega sredstva. Krogelna pipa mora stati na "OFF". Preverite, ali je vstavljena dozirna šoba, potrebna za želeno mešalno razmerje.

Napotek

Vsakokratne dozirne količine posameznih dozirnih šob je mogoče razbrati iz „Tabele doziranja".

→ Polnilno cev vtaknite v polnilno odprtino rezervoarja talnega čistilnika, ki ga je potrebno napolniti.

Pri talnih čistilnih napravah s polnilnim sistemom se lahko hitri priključek polnilne cevi priključi na polnilni sistem.

→ Odprite pipo. Krogelno pipo postavite na "ON".

Napotek

Pri prvem zagonu ali ob menjavi dozirne šobe je cev za čistilno sredstvo napolnjena z zrakom.

Optimalno mešalno razmerje se doseže, ko se rezervoar talnega čistilnika prvič napolni, ko je cev za čistilno sredstvo v celoti napolnjena s čistilnim sredstvom.

→ Rezervoar talnega čistilnika se napolni z vodo in želenim dodatkom čistilnega sredstva. → Po polnjenju zaprite vodno pipo. Krogelno pipo postavite na "OFF" in malo počakajte, dokler se polnilna cev ne izprazni. → Polnilno cev vzemite iz rezervoarja, ali ločite od polnilnega sistema, in navijte na shranjevalo cevi na zgornji strani ohišja.

Menjava dozirnih šob

Z uporabo različnih čistilnih sredstev ali zaradi različnih površin za čiščenje so potrebna različna mešalna razmerja vode in čistilnega sredstva.

Da bi se dosegla različna mešalna razmerja, je mogoče dozirne šobe menjati kot sledi.

Krogelno pipo postavite na "OFF". Snemite cev za čistilno sredstvo z EPDM-zapirala. → Izvlecite dozirno šobo iz EPDM-zapirala. → Ustrezno dozirno šobo z želenim mešalnim razmerjem vstavite v EPDM-zapiralo. → Cev za čistilno sredstvo ponovno nataknite na EPDM-zapiralo.

Naslednja tabela kaže barvno kodiranje posameznih dozirnih sob in njihovo mešalno razmerje v %.

Tabela doziranja

Barvno kodiranje	Mešalnoprzemjer*
Roza 0,20 %
Vijolična 0,50 %
Turkizna 0,65 %
Rumena 1,20 %
Rjava 1,50 %
oranžno 1,90 %
Zelena 2,60 %
Svetlo rjava 3,20 %
Modra 4,80 %
Bela 5,80 %
Rdeča 7,90 %
Beige 10,50 %
Črna	12,50 %
Siva	13,50 %

*Navedene vrednosti v tabeli so povprečne vrednosti, ki nastanejo pod naslednjimi pogoji: vodni tlak 3-6 bar, polnilna gibka cev 4 m.

Pomoč pri motnjah

Čistilno sredstvo se ne vsesava

Preverite vodni tlak. Vodni tlak mora izkazovati najmanj 2 bara in sme znašati največ 6 barov. → Preverite gibko sesalno cev za čistilno sredstvo glede zamašitve, pregibov in zatikanja, po potrebi očistite ali zamenjajte. → Dozirne sobe preverite glede zamašitve, po potrebi jih očistite ali zamenjajte. Filter dna preverite glede zamašitve, po potrebi očistite ali zamenjajte. Sito v tesnilnem obročku na krogelni pipi preverite glede zamašitve, po potrebi očistite ali zamenjajte.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.
