Produkto tipas	Garinis valytuvas
Prekės ženklas	Kärcher
Modelis	DS 3
Galia	1500 W
Garo slėgis	3,5 bar
Garo temperatūra	100 °C
Vandens bako talpa	1 L
Įkaitimo laikas	6–8 minutės
Laido ilgis	5 m
Svoris	3,8 kg
Matmenys (I × P × A)	350 × 250 × 300 mm
Pagrindinės funkcijos	Garinis valymas kietoms grindims, tekstilei, langams
Pridedami priedai	Grindų antgalis, taškinis antgalis, mikropluošto šluostė, dozavimo antgaliai (14 spalvų)
Saugumas	Saugos užraktas, saugos vožtuvas, automatinis išsijungimas
Priežiūra	Reguliarus kalkių šalinimas, antgalių valymas
Atsarginės dalys	Antgaliai, tarpikliai, bakas prieinami
Garantija	2 metai
Gamintojas	Kärcher
Naudojimas	Viduje

Dažnai užduodami klausimai - DS 3 Kärcher

Kaip užpildyti vandens baką?

Atsukite bako dangtelį, supilkite šalto vandens iš čiaupo (ne distiliuoto vandens) iki MAX žymos, tada vėl užsukite dangtelį. Neviršykite maksimalaus lygio.

Ar galiu naudoti kalkių šalinimo priemones?

Ne, naudokite tik vandenį iš čiaupo. Kalkių šalinimo priemonės ar priedai gali sugadinti prietaisą. Dėl kalkių šalinimo vadovaukitės instrukcijomis.

Ant kokių grindų tipų galiu naudoti DS 3?

DS 3 tinka kietoms grindims (plytelės, lakuotas parketas, linoleumas) ir tekstilei (kilimai, kiliminė danga) su tinkamu priedu. Visada išbandykite ant mažiau matomos vietos.

Kaip pašalinti kalkes iš prietaiso?

Naudokite Kärcher kalkių šalinimo rinkinį arba vandens ir baltojo acto mišinį (1:1). Užpildykite baką, įkaitinkite ir leiskite garą, kol baigsis. Išskalaukite švariu vandeniu.

Ką daryti, jei garas silpnas?

Patikrinkite vandens lygį, pašalinkite kalkes, išvalykite garo antgalius. Jei problema išlieka, kreipkitės į klientų aptarnavimo tarnybą.

Ar galiu naudoti prietaisą drabužiams valyti?

Taip, su tinkamu tekstilės antgaliu. Laikykite prietaisą atokiau ir venkite per daug sudrėkinti audinį. Dėl gležnų audinių iš anksto išbandykite.

Kaip laikyti prietaisą po naudojimo?

Išpilkite likusį vandenį iš bako, leiskite prietaisui atvėsti, suvyniokite laidą ir laikykite sausoje, nuo šalčio apsaugotoje vietoje. Jei yra, naudokite sieninį laikiklį.

Ar mikropluošto šluostės skalbiamos?

Taip, skalbkite iki 60 °C be minkštiklio. Nenaudokite baliklio ar džiovyklės. Pakeiskite, jei susidėvėję, kad būtų optimalus efektyvumas.

Ar prietaisas išsijungia automatiškai?

Taip, DS 3 turi automatinį saugos išsijungimą perkaitimo ar vandens trūkumo atveju. Tai apsaugo prietaisą ir naudotoją.

Kur galiu nusipirkti atsarginių dalių?

Atsarginės dalys prieinamos oficialioje Kärcher svetainėje, įgaliotuose pardavėjuose arba internete. Visada naudokite originalias dalis, kad užtikrintumėte saugumą.

NAUDOJIMO INSTRUKCIJA DS 3 Kärcher

Saugos reikalavimai 78

Veikimas 78

Naudojimas pagal paskirtį 78

Privalumai 78

Ypatybės 7

Komplektacija 78

Aplinkos apsauga 78

Apžvalga 78

Montavimas prie sienos 79

Sujungimas 79

Naudojimas 79

Pagalba atsiradus gedimų 80

Garantija 80

Saugos reikalavimai

Informacija naudotojui:

Užtikrinkite, kad visi šio prietaiso naudotojai būtų tinkamai susipažinę su šia naudojimo instrukcija ir nacionaliniais darbo saugos reikalavimais. Naudotojai turi būti reikiamai instruktuoti, kaip naudoti prietaisą.

Informacija naudotojui:

Prieš pradėdami naudoti įsigytą prietaisą, perskaitykite šią naudojimo instrukciją.

Naudojimo instrukcijoje naudojami simboliai

Pastaba

Žymi patarimus, kaip naudoti įrangą, ir informaciją apie ją.

Veikimas

Naudojant prie sienos montuojamą ABS valymo priemonės dozatorių, vanduo ir valymo priemonė sumaišomi iš anksto nustatytu santykiu ir pilami tiesiogiai į grindų valymo įrenginio baką.

Naudojimas pagal paskirtį

Šį prietaisą naudokite tik šioje instrukcijoje nurodytiems tikslams.

Šis prietaisas yra skirtas grindų valymo įrenginiams pripildyti nenaudojant atskirų dozatorių.

Privalumai

- Taip mažiau suvartojama vandens ir valymo priemonės. Suteikia galimybę tinkamai sumaišyti dėl 14 spalvų sulakibruotų dozavimo purkštukų (0,2-13,5%). - Integruotas sukomplektuotas prijungimo blokas. Eksploatuojama tiekiant slėgį. Galima naudoti ir su Karcher greitojo pripildymo SISTEMA.

Ypatybės

• Prijungiamas tiesiogiai prie vandens čiaupo. - Eksploatavimas neprijungus srovės tiekimo arba suslėgto oro. - „Venturi“ sistema su ekologišku vožtuvu.

Komplektacija

-1 pripildymo blokas -1 pildymo žarna, komplektas, 4 m, su integruota greito jungimo mova ir atbuliniu vožtuvu -1 jungiamoji žarna, komplektas, 2 m, juoda Prijungimo blokas, susidedantis iš šių dalių:

1 maišelis su 14 dozavimo purkštukų 1 valymo priemonės siurbimo žarna 1,8 m, iš permatomos PVC 1. "Venturi" įstatomas purkštukas, mėlynas 1 geltonas įsiurbimo filtras su integruotu svarmeniu 1 montavimo reikmenų komplektas su 3 nerūdijančio plieno tvirtinimo varžtais 8 x 40 ir 3 murvinėmis S10

-1 eksploatavimo instrukcija

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti.

Naudotų prietaisų dėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo planą.

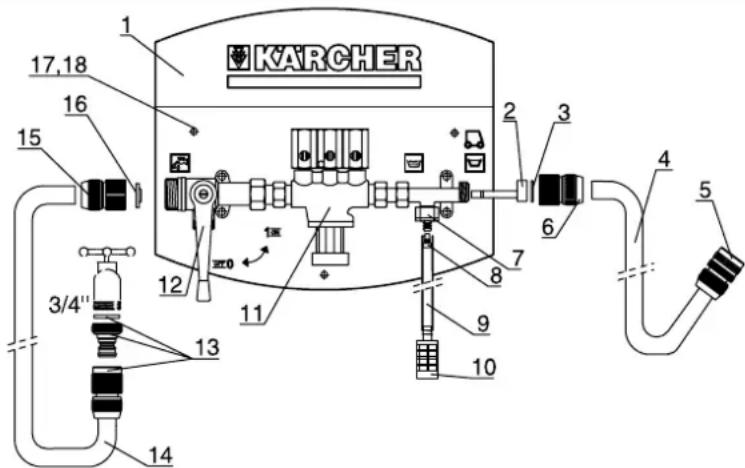

Apžvalga

1 Baltas korpusas, PVC 21 "Venturi" įstatomas purkštukas, mėlynas 3 Sandarinimo žiedas 3 / 4 4 4 m pildymo žarna, PVC 5 Greito jungimo mova su atbuliniu vožtuvu 6 Jungiamasis elementas 3 / 4" , varis

7 EPDM fiksatorius su atbuliniu vožtuvu 8 Dozavimo purkštukas 9 1 valymo priemonės siurbimo žarna, 6 x 9 mm, ilgis - 1,8 m, iš permatomos PVC 10 Geltonas įsiurbimo filtras su įmontuotu svarmeniu 11 Sistemų atskyriklis 12 Rutulinis čiaupas

13 Greito jungimo mova ir varinė jungė su sandarinimo žiedu 3/4" 14 2 m jungiamoji žarna, komplektas, juoda 15 Jungiamasis elementas 3 / 4" , varis 16 Sandarinimo žiedas 3 / 4'' , su sieteliu 17 Tvirtinimo varžtas (3x) 8 x 40, nerūdijantis plienas 18 Murrinė (3), S10

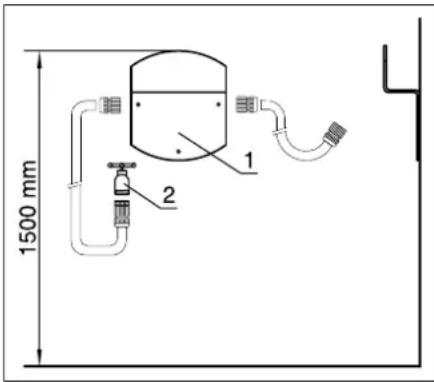

Montavimas prie sienos

1 Baltas korpusas, PVC 2 Vandens čiaupas, 3/4", vandens slėgis nuo 2 iki 6 bar

→ Raskite montavimo vietą netoli vandens čiaupo (žr. grafiką). Iš čiaupo tiekiamo vandens slėgis turi būti nuo 2 iki 6 barų. → Korpusą prie sienos laikykite taip, kad viršutinis korpuso kraštas būtų 1 500 mm aukštyje. → Ant sienos pažymėkite visas tris gręžtinių skylių vietas ir 10 mm skersmens akmens grąžtu į tam tikrą gylį įsukite murrines. → Murrines įstatykite į sieną ir korpusą trimis nerūdijančio plieno tvirtinimo varžtais U 8 x 40 prisukite prie sienos.

Sujungimas

Vandens įvado prijungimas

→ Greito jungimo movą prisukite prie rutulinio čiaupo ir prijunkite laisvą juodos jungiamosios žarnos galą. → Sandarinimo žiedą 3/4" su sieteliu įstatykite į greito jungimo movą ir ją tvirtai prisukite prie rutulinio čiaupo.

Pastaba

Prieš prisukdami greito jungimo movą prie rutulinio čiaupo, patikrinkite, kad būtų įstatytas sandarinimo žiedas su sieteliu.

→ Ant vandens čiaupo užsukite greitojo jungimo movos jungę su 3/4" sandarikliu. Jungiamąją žarną su greito jungimo mova stumkite ant vandens čiaupo.

Pastaba

Vandens čiaupo dar neatsukite!

Vandens išvado prijungimas

→ Greito jungimo movą prisukite prie "Venturi" išvado ir prijunkite laisvą pildymo žarnos galą. → Spurkštuko griebtuvą įstatykite mėlyną "Venturi" purkštuką. → Sandarinimo žiedą 3/4" įstatykite į greito jungimo movą ir tvirtai prisukite prie „Venturi" išvado.

Valymo priemonės žarnos prijungimas

1 EPDM fiksatorius su atbuliniu vožtuvu 2 Dozavimo purkštukas

→ Valymo priemonės butelio dangtelyje išgręžkite 10 mm skersmens angą. → Valymo priemonės siurbimo žarną įkiškite per dangtelyje esančią angą, ant žarnos galo dangtelio vidinėje pusėje uždėkite įsiurbimo filtrą. → Dangtelį užsukite ant valymo priemonės butelio ir įsiurbimo filtrą nuleiskite iki butelio dugno.

Pastaba

Įsiurbimo filtras ant valymo priemonės butelio dugno turi stovėti vertikaliai.

→ EPDM fiksatoriui įstatykite atitinkamą dozavimo purkštuką.

Pastaba

Informacijos apie atskirų dozavimo purkštukų išpurškiamą kiekį pateikiama Dozavimo lentelėje.

→ Valymo priemonės siurbimo žarną stumkite ant EPDM jungties. Jei valymo priemonės siurbimo žarna per ilga, ją galima patrumpinti.

Pastaba

Trumpindami valymo priemonės siurbimo žarną atkreipkite dėmesį, kad sutrumpinus įsiurbimo filtras ant valymo priemonės butelio dugno turi stovėti vertikaliai.

Naudojimas

→ Patikrinkite, ar visos žarnos prijungtos. → Patikrinkite, ar prijungtas valymo priemonių butelis, ir, ar jame yra pakankamai valymo priemonės. → Rutulinis čiaupas turi būti „OFF“ padėtyje. → Patikrinkite, ar įstatytas norimam maišymo santykiui tinkantis dozavimo purkštukas.

Pastaba

Informacijos apie atskirų dozavimo purkštukų išpurškiamą kiekį pateikiama Dozavimo lentelėje.

Pildymo žarną įstatykite į pildomo grindų valymo įrenginio bako pripildymo angą. Jei grindų valymo prietaise yra pripildymo plomba, pildymo žarnos greitojo jungimo mova gali būti prijungta prie pildymo sistemos. → Atsukite vandentiekio čiaupą. → Rutulinį čiaupą nustatykite į padėtį „ON“ (įjungta).

Pastaba

Naudojant pirmą kartą arba keičiant dozavimo purkštukus, valymo priemonės žarna yra pripildyta oro.

Optimalus maišymo santykis užtikrinamas tada, kai grindų valymo įrenginio bakas pripildomas valymo priemonės žarnai visiškai užsipildžius valymo priemonės.

Grindų valymo įrenginio baką pripildykite vandens ir pageidaujamu kiekiu valymo priemonės. → Pripildę užsukite vandens čiaupą. → Rutulinį čiaupą nustatykite į „OFF“ padėtį ir palaukite, kol pildymo žarna ištuštės. Pildymo žarną išimkite iš bako arba atjunkite nuo pildymo sistemos ir užvyniokite ant žarnos laikiklio korpuso viršuje.

Dozavimo purkštuko keitimas

Naudojant įvairias valymo priemones arba dėl skirtingo valomo paviršiaus reikia skirtingo vandens ir valymo priemonės mišinio santykio.

Atsižvelgiant į maišymo santykį, galima pakeisti dozavimo purkštukus. Atliekami šie veiksmai.

→ Rutulinį čiaupą nustatykite į padėtį OFF (išjungta). → Valymo priemonės žarną nutraukite nuo EPDM fiksatoriaus. → Dozavimo purkštuką ištraukite iš EPDM fiksatoriaus. → Į EPDM fiksatorių įstatykite norimam maišymo santykiui tinkantį dozavimo purkštuką. → Valymo priemonės žarną vėl stumkite ant EPDM fiksatoriaus.

Dozavimo purkštukų apžvalga

Toliau esančioje lentelėje pateikiamos atskirų dozavimo purkštukų spalvos ir maišymo santykis %.

Dozavimo lentelė

Spalvinis kodas Maišymo santykis*
Rožinis 0,20 %
Violetinis 0,50 %
Turkio 0,65 %
Geltonas 1,20 %
Rudas 1,50 %
oranžiné 1,90 %
Žalias 2,60 %
Šviesiai rudas 3,20 %
Mělynas 4,80 %
Baltas 5,80 %
Raudonas 7,90 %
Smèlio 10,50 %
Juodas	12,50 %
Pilkas 13,50 %

*Lentelėje pateiktos vertės yra vidutinės vertės, kurios buvo apskaičiuotos esant nurodytoms sąlygoms. Vandens slėgis 3 barai. Pildymo žarna 4 m.

Pagalba atsiradus gedimui

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą, pateikdami pirkimą patvirtinantį kasos kvitą.
