Τύπος προϊόντος	Εξάρτημα για αλυσοπρίονο σε στύλο
Μάρκα	Metabo
Μοντέλο	MAMS 25
Χρήση	Πριόνισμα ξύλινων κλαδιών κάθετα προς τις ίνες (μέγιστη διάμετρος 20 cm)
Τροφοδοσία	Μπαταρία μέσω του ασύρματου πολυεργαλείου MA 36-18 LTX BL Q
Σύστημα κοπής	Αλυσίδα αλυσοπρίονου με οδηγό αλυσίδας
Χωρητικότητα δοχείου λαδιού	Περίπου 12 έως 20 λεπτά χρήσης
Ασφάλεια	Γρήγορη διακοπή, προστασία από κλωτσήματα, κάλυμμα προστασίας
Συνιστώμενος εξοπλισμός προστασίας	Γυαλιά προστασίας, ωτοασπίδες, κράνος, γάντια, αντιολισθητικά παπούτσια
Καθαρισμός	Μετά από κάθε χρήση, αφαιρέστε τα πριονίδια και τις ακαθαρσίες με μια βούρτσα ή ένα πανί
Συντήρηση	Τάνυση αλυσίδας, λίπανση με λάδι αλυσίδας Metabo, ακόνισμα από επαγγελματία
Διαθέσιμα ανταλλακτικά	Αλυσίδα (αρ. καταλ. 628497000), οδηγός αλυσίδας (αρ. καταλ. 628496000), οδοντοτροχός κίνησης
Επισκευασιμότητα	Επισκευή από εξειδικευμένο ηλεκτρολόγο με γνήσια ανταλλακτικά Metabo
Συμμόρφωση	Οδηγία 2000/14/ΕΚ, πρότυπα EN 62841, EN ISO 11680-1
Θερμοκρασία λειτουργίας	-20°C έως 50°C
Αποθήκευση	Ξηρό μέρος, μακριά από παιδιά, με το κάλυμμα προστασίας στον οδηγό αλυσίδας

Συχνές ερωτήσεις - MAMS 25 METABO

Πώς να εγκαταστήσετε την αλυσίδα στον οδηγό αλυσίδας;

Αφαιρέστε τις μπαταρίες, στη συνέχεια τοποθετήστε την αλυσίδα στον οδηγό αλυσίδας προσανατολίζοντας τα άκρα κοπής προς την κατεύθυνση περιστροφής. Εμπλέξτε τους κρίκους στο γρανάζι και την αύλακα, στη συνέχεια τοποθετήστε το συγκρότημα στο σπείρωμα. Βιδώστε το παξιμάδι χωρίς να το σφίξετε πλήρως, έπειτα τεντώστε την αλυσίδα με τη βίδα τάνυσης.

Πώς να ρυθμίσετε την τάση της αλυσίδας;

Γυρίστε τη βίδα τάνυσης (18) δεξιόστροφα μέχρι η αλυσίδα να εφαρμόσει στον οδηγό χωρίς χαλαρότητα. Σηκώστε το μπροστινό άκρο του οδηγού κατά τη διάρκεια της λειτουργίας. Η αλυσίδα είναι σωστά τεντωμένη αν μπορείτε να την ανασηκώσετε 2 έως 3 mm στο μέσο του οδηγού. Στη συνέχεια σφίξτε εντελώς το παξιμάδι (11).

Τι είδους λάδι να χρησιμοποιήσω για την αλυσίδα;

Χρησιμοποιήστε αποκλειστικά λάδι αλυσίδας Metabo (αρ. καταλ. 628441000 για το βιολογικό λάδι πρόσφυσης). Μην χρησιμοποιείτε ποτέ χρησιμοποιημένο λάδι ή άλλο λιπαντικό. Γεμίστε το δοχείο λαδιού πριν από κάθε χρήση και ρυθμίστε τη ροή μέσω της βίδας ρύθμισης (3).

Πώς να ελέγξετε τη λίπανση της αλυσίδας;

Κρατήστε το μηχάνημα σε λειτουργία περίπου 20 cm πάνω από μια καθαρή επιφάνεια (π.χ. εφημερίδα). Αν εμφανιστεί ένα ίχνος λαδιού και ενταθεί, η λίπανση είναι σωστή. Διαφορετικά, ελέγξτε τη στάθμη λαδιού, τον αγωγό λαδιού (16) και την οπή εισόδου λαδιού (15) του οδηγού αλυσίδας.

Τι να κάνω σε περίπτωση κλωτσήματος;

Για να αποφύγετε το κλώτσημα, κρατάτε πάντα το πριόνι και με τα δύο χέρια, μην εργάζεστε με την άκρη του οδηγού, και χρησιμοποιείτε ράγες και αλυσίδες που ορίζει η Metabo. Σε περίπτωση κλωτσήματος, κρατήστε γερά το μηχάνημα και επανατοποθετηθείτε. Η μη τήρηση αυτών των προφυλάξεων μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

Ποιον προστατευτικό εξοπλισμό να φοράω;

Φοράτε πάντα γυαλιά προστασίας, ωτοασπίδες, κράνος, γάντια, αντιολισθητικά παπούτσια και εφαρμοστά ρούχα. Χρησιμοποιήστε επίσης ιμάντα ώμου και διατηρήστε απόσταση τουλάχιστον 15 m από άλλα άτομα.

Πώς να καθαρίσετε το πριόνι μετά τη χρήση;

Αφαιρέστε τις μπαταρίες και περιμένετε την πλήρη ακινητοποίηση. Αφαιρέστε τις ακαθαρσίες, τα πριονίδια και τα υπολείμματα με μια βούρτσα ή ένα πανί. Καθαρίστε την αύλακα του οδηγού αλυσίδας και τις οπές λαδιού. Αποθηκεύστε το εξάρτημα με το κάλυμμα προστασίας τοποθετημένο.

Πότε πρέπει να αντικαταστήσω την αλυσίδα;

Αντικαταστήστε την αλυσίδα αν το μήκος των δοντιών είναι μικρότερο από 5 mm, αν η απόσταση μεταξύ των κρίκων οδήγησης και των πριτσινιών είναι υπερβολική, ή αν η ταχύτητα κοπής παραμένει χαμηλή μετά το ακόνισμα. Χρησιμοποιήστε την ανταλλακτική αλυσίδα Metabo (αρ. καταλ. 628497000).

Πώς να αποθηκεύσω το εξάρτημα;

Αφαιρέστε τις μπαταρίες, καθαρίστε το μηχάνημα, τοποθετήστε το κάλυμμα προστασίας στον οδηγό αλυσίδας και αποθηκεύστε το σε ένα ξηρό μέρος μακριά από παιδιά. Αποφύγετε θερμοκρασίες αποθήκευσης εκτός του εύρους 0°C έως 30°C.

Πού να βρω ανταλλακτικά;

Χρησιμοποιήστε αποκλειστικά γνήσια ανταλλακτικά Metabo. Μπορείτε να παραγγείλετε τα εξαρτήματα (αρ. καταλ. 628497000 για την αλυσίδα, 628496000 για τον οδηγό αλυσίδας) από τον αντιπρόσωπό σας Metabo ή στο www.metabo.com. Για επισκευές, επικοινωνήστε με έναν εξουσιοδοτημένο επισκευαστή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MAMS 25 METABO

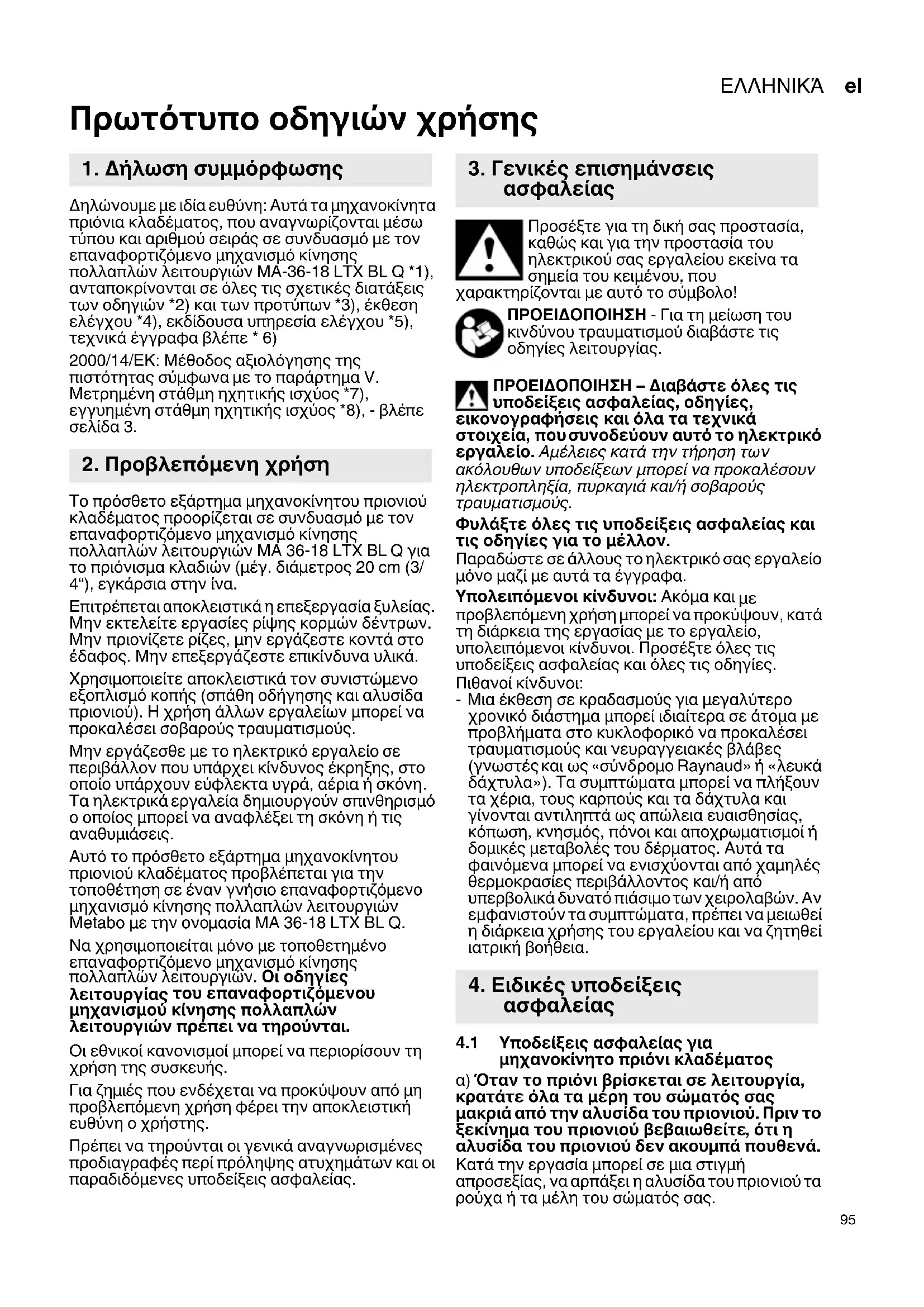

el Πρωτότυπο οδηγιών χρήσης 95

Πρωτότυπο οδηγιών χρήσης

1. Δήλωση συμμόρφωσης

Δηλώνουμε με ιδία ευθύνη: Αυτά τα μηχανοκίνητα πριόνια κλαδέματος, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς σε συνδυασμό με τον επαναφορτιζόμενο μηχανισμό κίνησης πολλαπλών λειτουργιών ΜΑ-36-18 LTX BL Q *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3), έκθεση ελέγχου *4), εκδίδουσα υπηρεσία ελέγχου *5), τεχνικά έγγραφα βλέπε * 6)

2000/14/ΕΚ: Μέθοδος αξιολόγησης της πιστότητας σύμφωνα με το παράρτημα V. Μετρημένη στάθμη ηχητικής ισχύος *7), εγγυημένη στάθμη ηχητικής ισχύος *8), - βλέπε σελίδα 3.

2. Προβλεπόμενη χρήση

Το πρόσθετο εξάρτημα μηχανοκίνητου πριονιού κλαδέματος προορίζεται σε συνδυασμό με τον επαναφορτιζόμενο μηχανισμό κίνησης πολλαπλών λειτουργιών ΜΑ 36-18 LTX BL Q για το πριόνισμα κλαδιών (μέγ. διάμετρος 20 cm (3/4"), εγκάρσια στην ίνα.

Επιτρέπεται αποκλειστικά η επεξεργασία ξυλείας. Μην εκτελείτε εργασίες ρίψης κορμών δέντρων. Μην πριονίζετε ρίζες, μην εργάζεστε κοντά στο έδαφος. Μην επεξεργάζεστε επικίνδυνα υλικά.

Χρησιμοποιείτε αποκλειστικά τον συνιστώμενο εξοπλισμό κοπής (σπάθη οδήγησης και αλυσίδα πριονιού). Η χρήση άλλων εργαλείων μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον που υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

Αυτό το πρόσθετο εξάρτημα μηχανοκίνητου πριονιού κλαδέματος προβλέπεται για την τοποθέτηση σε έναν γνήσιο επαναφορτιζόμενο μηχανισμό κίνησης πολλαπλών λειτουργιών Metabo με την ονομασία MA 36-18 LTX BL Q.

Na χρησιμοποιείται μόνο με τοποθετημένο επαναφορτιζόμενο μηχανισμό κίνησης πολλαπλών λειτουργιών. Οι οδηγίες λειτουργίας του επαναφορτιζόμενου μηχανισμού κίνησης πολλαπλών λειτουργιών πρέπει να τηρούνται.

Οι εθνικοί κανονισμοί μπορεί να περιορίσουν τη χρήση της συσκευής.

Για ζημιές που ενδέχεται να προκύψουν από μη προβλεπόμενη χρήση φέρει την αποκλειστική ευθύνη ο χρήστης.

Πρέπει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις ασφαλείας.

3. Γενικές επισημάνσεις ασφαλείας

Προσέξτε για τη δική σας προστασία, καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που

χαρακτηρίζονται με αυτό το σύμβολο!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για το μέλλον.

Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα.

Υπολειπόμενοι κίνδυνοι: Ακόμα και με προβλεπόμενη χρήση μπορεί να προκύψουν, κατά τη διάρκεια της εργασίας με το εργαλείο, υπολειπόμενοι κίνδυνοι. Προσέξτε όλες τις υποδείξεις ασφαλείας και όλες τις οδηγίες. Πιθανοί κίνδυνοι:

- Μια έκθεση σε κραδασμούς για μεγαλύτερο χρονικό διάστημα μπορεί ιδιαίτερα σε άτομα με προβλήματα στο κυκλοφορικό να προκαλέσει τραυματισμούς και νευραγγειακές βλάβες (γνωστές και ως «σύνδρομο Raynaud» ή «λευκά δάχτυλα»). Τα συμπτώματα μπορεί να πλήξουν τα χέρια, τους καρπούς και τα δάχτυλα και γίνονται αντιληπτά ως απώλεια ευαισθησίας, κόπωση, κνησμός, πόνοι και αποχρωματισμοί ή δομικές μεταβολές του δέρματος. Αυτά τα φαινόμενα μπορεί να ενισχύονται από χαμηλές θερμοκρασίες περιβάλλοντος και/ή από υπερβολικά δυνατό πιάσιμο των χειρολαβών. Αν εμφανιστούν τα συμπτώματα, πρέπει να μειωθεί η διάρκεια χρήσης του εργαλείου και να ζητηθεί ιατρική βοήθεια.

4. Ειδικές υποδείξεις ασφαλείας

4.1 Υποδείξεις ασφαλείας για μηχανοκίνητο πριόνι κλαδέματος α) Όταν το πριόνι βρίσκεται σε λειτουργία, κρατάτε όλα τα μερη του σώματός σας μακριά από την αλυσίδα του πριονιού. Πριν το ξεκίνημα του πριονιού βεβαιωθείτε, ότι η αλυσίδα του πριονιού δεν ακουμπά πουθενά. Κατά την εργασία μπορεί σε μια στιγμή απροσεξίας, να αρπάξει η αλυσίδα του πριονιού τα ρούχα ή τα μέλη του σώματός σας.

ΕΛΛΗΝΙΚΑει

γ) Κρατάτε το εργαλείο μόνο από τις μονωμένες επιφανειες λαβής, καθώς η αλυσίδα πριονιού μπορεί να έρθει σε επαφή με κρυμμένα ηλεκτρικά καλώδια. Η επαφή της αλυσίδας πριονιού με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει ηλεκτροπληξία.
δ) Φοράτε προστατευτικά γυαλιά. Συνίσταται επιπλέον ο εξοπλισμός προστασίας για την ακοή, το κεφάλι, τα χέρια και τα πόδια. Η κατάλληλη ενδυμασία προστασίας ελαχιστοποιεί τον κίνδυνο τραυματισμού από υλικό κοπής που πετάγεται στον περιβάλλοντα χώρο, καθώς και από ακούσιο άγγιγμα της αλυσίδας πριονιού.
ε) Μην εργάζεστε με το εργαλείο πάνω σε δένδρο, σε σκάλα, σε στέγη ή σε ασταθή επιφάνεια. Σε περίπτωση λειτουργίας με τέτοιον τρόπο υπάρχει σοβαρός κίνδυνος τραυματισμού. στ) Φροντίζετε πάντοτε για μια σίγουρη στήριξη και χρησιμοποιείτε το εργαλείο μόνο, όταν στέκεστε σε σταθερό, ασφαλές και επίπεδο έδαφος. Το ολισθηρό έδαφος ή οι ασταθείς επιφάνειες στήριξης μπορεί να οδηγήσουν σε απώλεια της ισορροπίας ή σε απώλεια του ελέγχου του εργαλείου. Προσέχετε τα εμπόδια στην περιοχή εργασίας, κίνδυνος παραπατήματος.
ζ) Κατά το κόψιμο ενός κλαδιού που βρίσκεται υπό τάση πρέπει να λαμβάνετε υπόψη ότι το κλαδί μπορεί να τιναχτεί προς τα πίσω. Όταν ελευθερωθεί η τάση στις ίνες του ξύλου, μπορεί το τεντωμένο κλαδί να κτυπήσει το χρήστη και/ή να θέσει το εργαλείο εκτός ελέγχου.
η) Να είστε ιδιαίτερα προσεκτικοί κατά το κόψιμο των θάμνων και των νεαρών δένδρων. Το λεπτό υλικό μπορεί να μαγκωθεί στην αλυσίδα του πριονιού και να σας κτυπήσει ή ακόμα και να σας ανατρέψει.
θ) Συγκρατείτε το εργαλείο από τις δύο λαβές στην απενεργοποιημένη κατάσταση και με την αλυσίδα πριονιού μακριά από το σώμα σας. Κατά τη μεταφορά ή τη φύλαξη του εργαλείου τοποθετείτε πάντοτε το προστατευτικό κάλυμμα. Η προσεκτική χρήση του εργαλείου μειώνει τον κίνδυνο μιας αθέλητης επαφής με την κινούμενη αλυσίδα του πριονιού.
1) Ακολουθείτε τις υποδείξεις για τη λίπανση, την τάνυση της αλυσίδας και την αλλαγή της σπάθης οδήγησης και της αλυσίδας. Μια λάθος τεντωμένη ή ακατάλληλα γρασαρισμένη αλυσίδα μπορεί να κοπεί ή να μεγαλώσει τον κίνδυνο ανάκρουσης.
ια) Πριονίζετε μόνο ξύλο. Χρησιμοποιείτε το εργαλείο μόνο για εργασίες, για τις οποίες προορίζεται. Παράδειγμα: Μη χρησιμοποιείτε το εργαλείο για το κόψιμο μετάλλου, πλαστικού, τοιχοποιίας ή δομικών υλικών, που δεν είναι από ξύλο. Η χρήση του εργαλείου για εργασίες, εκτός του σκοπού για τον οποίο προορίζεται, μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.
ιγ) Ακολουθείτε όλες τις οδηγίες για το καθάρισμα του εργαλείου από

συσσωρευμένα υπολείμματα υλικών, για τη φύλαξη του και για την εκτέλεση εργασιών συντήρησης. Βεβαιωθείτε ότι έχει απενεργοποιηθεί ο διακόπτης και έχει αφαιρεθεί η μπαταρία. Η απροσδόκητη

λειτουργία του εργαλείου κατά την αφαίρεση συσσωρευμένων υπολειμμάτων υλικών ή κατά την εκτέλεση εργασιών συντήρησης μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

4.2 Αιτίες και αποφυγή μιας ανάκρουσης

Μια ανάκρουση μπορεί να παρουσιαστεί, όταν η μύτη της σπάθης οδήγησης ακουμπήσει ένα αντικείμενο ή όταν το ξύλο μετακινηθεί και η αλυσίδα του πριονιού μαγκωθεί μέσα στην τομή.

Μια επαφή με την άκρη της σπάθης μπορεί σε ορισμένες περιπτώσεις να οδηγήσει σε μια απρόσμενη προς τα πίσω κατευθυνόμενη αντίδραση, κατά την οποία η σπάθη οδήγησης τινάζεται προς τα επάνω και προς την κατεύθυνση του χρήστη.

Το μάγκωμα της αλυσίδας του πριονιού στην επάνω ακμή της σπάθης οδήγησης μπορεί να σπρώξει τη σπάθη γρήγορα προς τα πίσω, προς την κατεύθυνση του χρήστη.

Κάθε μια από αυτές τις αντιδράσεις μπορεί να οδηγήσει σε απώλεια του ελέγχου του πριονιού και σε πιθανό σοβαρό τραυματισμό. Ως χρήστης ενός εργαλείου πρέπει να λάβετε διάφορα μέτρα, για να αποφύγετε κατά την εργασία τυχόν ατυχήματα και τραυματισμούς.

Μια ανάκρουση (κλότσημα) είναι η συνέπεια μιας εσφαλμένης χρήσης του εργαλείου. Μπορεί να αποφευχθεί με τα κατάλληλα μέτρα προφύλαξης, όπως περιγράφονται στη συνέχεια:

α) Κρατάτε το πριόνι σταθερά με τα δύο χέρια, όπου οι αντίχειρες και τα δάκτυλα κλείνουν γύρω από τις λαβές του εργαλείου. Φέρτε το σώμα και τους βραχίονές σας σε μια θέση, στην οποία μπορείτε να αντισταθείτε στις δυνάμεις ανάκρουσης. Όταν ληφθούν τα κατάλληλα μέτρα, μπορεί ο χρήστης να αντιμετωπίσει τις δυνάμεις ανάκρουσης. Μην αφήνετε ποτέ το εργαλείο.
β) Αποφεύγετε μια αφύσικη στάση του σώματος. Έτσι γίνεται εφικτός ένας καλύτερος έλεγχος του εργαλείου σε μη αναμενόμενες καταστάσεις.
γ) Χρησιμοποιείτε πάντοτε τις ανταλλακτικές σπάθες και αλυσίδες πριονιού που συνιστώνται από τον κατασκευαστή. Οι λάθος ανταλλακτικές σπάθες και αλυσίδες του πριονιού μπορούν να οδηγήσουν στο σπάσιμο της αλυσίδας και/ή στην ανάκρουση.
δ) Ακολουθείτε τις υποδείξεις του κατασκευαστή για το τρόχισμα και τη συντήρηση της αλυσίδας του πριονιού. Οι πολύ χαμηλοί αναστολείς βάθους αυξάνουν την τάση για ανάκρουση.

4.3 Περαιτέρω υποδείξεις ασφαλείας:

melabo

Επικίνδυνη δύναμη

έλξης: Όταν το εργαλείο δεν τοποθετηθεί με τον αναστολέα του πάνω στο πριονιζόμενο ξύλο και - κατά το πριόνισμα με την κάτω

ακμή της σπάθης οδήγησης - η σπάθη οδήγησης μαγκώσει ή όταν κανείς συναντήσει με την αλυσίδα του πριονιού ένα σκληρό αντικείμενο στο ξύλο, μπορεί το εργαλείο να τραβηχτεί προς τα εμπρός. Γι' αυτό, όταν είναι δυνατόν, τοποθετείτε το αλυσοπρίονο με τον αναστολέα πάνω στο ξύλο.

Εξετάστε το ξύλο για καρφιά, κορδόνια, σύρματα ή μη στερεωμένα μέρη και αφαιρέστε τα, πριν το πριονίσετε.

Το εργαλείο διαθέτει μια διάταξη γρήγορης ακινητοποίησης. Αναθέστε την επισκευή του εργαλείου, όταν αυξηθεί σημαντικά ο χρόνος ακινητοποίησης.

Αν το εργαλείο αφέθηκε να πέσει ή εκτέθηκε σε άλλα χτυπήματα: Εξετάστε σχολαστικά το εργαλείο, για να διαπιστωθούν ζημιές ή άλλες βλάβες.

Χρησιμοποιείτε προσωπικό εξοπλισμό προστασίας και πάντοτε προστατευτικά γυαλιά. Η χρήση μέσων ατομικής προστασίας όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, κράνος, προστατευτικά γάντια, εφαρμοστή ενδυμασία προστασίας και προστασία ακοής, μειώνει τον κίνδυνο τραυματισμού.

Τηρείτε τουλάχιστον 15 m απόσταση από μη συμμετέχοντα άτομα.

Να είσθε πάντοτε προσεκτικοί, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το ηλεκτρικό εργαλείο με περίσκεψη. Μην κάνετε χρήση του ηλεκτρικού εργαλείου όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επιρροή ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά τον χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

Μη χρησιμοποιείτε ποτέ τη σπάθη οδήγησης ως μοχλό.

Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και χωρίς λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

Μην χρησιμοποιείτε το εργαλείο με κακοκαιρία, ειδικά σε κακοκαιρία. Έτοι

μειώνεται ο κίνδυνος κεραυνοβόλησης.

Απενεργοποιήστε το εργαλείο και αφαιρέστε την(τις) επαναφορτιζόμενη(-ες) μπαταρία(-ες). Βεβαιωθείτε ότι όλα τα κινούμενη μέρη είναι ακινητοποιημένα:

• αν αφήσετε το εργαλείο χωρίς επιτήρηση,
• προτού αντιμετωπίσετε εμφράξεις,

• προτού ελέγξετε, καθαρίσετε το εργαλείο ή πραγματοποιήσετε εργασίες σε αυτό,

• αν υπήρξε επαφή με ξένο σώμα ή αν το εργαλείο έπεσε κάτω. Ελέγξετε το εργαλείο για ζημιές και αναθέστε τις σχετικές επισκευές, προτού θέσετε το εργαλείο ξανά σε λειτουργία.

• αν το εργαλείο αρχίσει να δονείται ασυνήθιστα πολύ.

Όταν το εργαλείο ξεκινά να δονείται ασυνήθιστα πολύ, τότε απαιτείται άμεσος έλεγχος:

- αναζητήστε ζημιές,

- αντικαταστήστε ή επισκευάστε τα κατεστραμμένα μέρη,

- φροντίστε να είναι καλά σφιγμένα τα παξιμάδια, τα μπουλόνια και οι βίδες.

Σε περίπτωση ατυχήματος ή βλάβης στη λειτουργία απενεργοποιήστε αμέσως το εργαλείο και αφαιρέστε την επαναφορτιζόμενη μπαταρία.

Φροντίστε να είναι σωστά τεντωμένη η αλυσίδα του πριονιού. Αν η αλυσίδα του πριονιού είναι χαλαρή, μπορεί να αποσπαστεί απότομα και να προκληθούν σοβαροί ή ακόμα και θανατηφόροι τραυματισμοί.

Για να αποφευχθεί η ακούσια εκκίνηση του εργαλείου: Πριν από κάθε έλεγχο της τάνυσης της αλυσίδας, πριν το ξανατέντωμα της αλυσίδας του πριονιού, για την αλλαγή της αλυσίδας, για την επιδιόρθωση βλαβών και πριν από κάθε αλλαγή της θέσης εργασίας: αφαιρέστε τις μπαταρίες από το εργαλείο!

Αφαιρέστε τις επαναφορτιζόμενες μπαταρίες από το εργαλείο. Περιμένετε, μέχρι να ακινητοποιηθούν όλα τα κινούμενα μέρη, προτού προβείτε σε οποιαδήποτε ρύθμιση, μετατροπή, συντήρηση, καθαρισμό ή φύλαξη του εργαλείου.

Οι περαιτέρω υποδείξεις ασφαλείας στις οδηγίες λειτουργίας του επαναφορτιζόμενου μηχανισμού κίνησης πολλαπλών λειτουργιών πρέπει να τηρούνται.

Μείωση επιβάρυνσης από σκόνη:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Ορισμένα είδη σκόνης που παράγονται κατά τη λείανση με γυαλόχαρτο, κατά το πριόνισμα, τρόχισμα, τρύπημα και με άλλες εργασίες, περιέχουν χημικές ουσίες, οι οποίες είναι γνωστό, ότι μπορεί να προξενήσουν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Μερικά παραδείγματα αυτών των χημικών ουσιών είναι:

• Μόλυβδος από μολυβδούχα επιχρίσματα,
• ορυκτή σκόνη από δομικούς λίθους, τσιμέντο και άλλα υλικά τοιχοποιίας και
• αρσενικό και χρώμιο από χημικά επεξεργασμένο ξύλο.

Ο κίνδυνος που διατρέχετε από αυτήν την επιβάρυνση, εξαρτάται από το πόσο συχνά εκτελείτε αυτήν την εργασία. Για να μειώσετε την επιβάρυνση από αυτές τις χημικές ουσίες: εργάζεστε σε έναν καλά αεριζόμενο χώρο φορώντας έναν εγκεκριμένο εξοπλισμό προστασίας, όπως π.χ. μάσκες προστασίας από τη σκόνη, οι οποίες είναι κατασκευασμένες έτσι, ώστε να φιλτράρουν τα μικροσκοπικά μικρά σωματίδια.

Αυτό ισχύει επίσης και για είδη σκόνης άλλων υλικών, όπως π.χ. ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Άλλες

ΕΛΛΗΝΙΚΑει

γνωστές ασθένειες είναι π.χ. αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος. Μην αφήνετε την σκόνη να εισχωρήσει στο σώμα.

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης και τους εθνικούς κανονισμούς (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη).

Συλλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο.

Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον.

Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης.

Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους:

• στρέφοντας τα εξερχόμενα σωματίδια και τη σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη,
• χρησιμοποιώντας μία εγκατάσταση αναρρόφησης καιή μία συσκευή καθαρισμού του αέρα,
• αερίζοντας καλά τον χώρο εργασίας και διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη σκόνη.
• Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες.

4.4 Σύμβολα

Χρησιμοποιείτε προστασία ματιών. Τα εκσφενδονιζόμενα μέρη μπορεί να περάσουν μέσα στα μάτια και να

προκαλέσουν σοβαρούς τραυματισμούς. Φοράτε πάντα προστατευτικά γυαλιά, αν είναι εφικτό με πλευρική προστασία. Και, αν απαιτείται, πρόσθετα μια προστασία προσώπου (προσωπίδα).

Φοράτε προστασία ακοής (ωτοβύσματα ή ωτοασπίδες κλειστού τύπου). Η επίδραση υψηλής ηχητικής στάθμης μπορεί να

οδηγήσει σε βλάβη της ακοής.

Φοράτε προστασία κεφαλής.

Φορέστε γάντια.

Χρησιμοποιείτε αντιολισθητική προστασία ποδιών.

Διαβάστε τις οδηγίες λειτουργίας και τηρείτε όλες τις υποδείξεις προειδοποίησης και ασφαλείας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Γενικοί κίνδυνοι!

ΚΙΝΔΥΝΟΣ – Τηρείτε επαρκή απόσταση από ηλεκτροφόρα καλώδια.

Μειώστε τον κίνδυνο θανάσιμης ηλεκτροπληξίας αποκλείοντας τη χρήση του εργαλείου κοντά σε ηλεκτρικούς αγωγούς. Η επαφή ή η χρήση κοντά σε

ηλεκτροφόρα καλώδια μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή θανάσιμη ηλεκτροπληξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η ακούσια εκκίνηση μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Πριν από τον καθαρισμό ή

τη συντήρηση: Απενεργοποιήστε το εργαλείο, αφαιρέστε τις επαναφορτιζόμενες μπαταρίες.

Προστατεύετε τη συσκευή σας από την υγρασία. Δεν επιτρέπεται να εκτίθεται σε βροχή. Μην χρησιμοποιείτε το εργαλείο σε

βροχή ή σε βρεγμένα δέντρα.

5. Επισκόπηση

Βλέπε σελίδα 2.

1 Μπάρα

2 Σύνθετο εργαλείο (με κλιπ για στερέωση στην μπάρα)

3 Βίδα ρύθμισης (ποσότητα παροχής λαδιού)

4 Τάπα φραγής (λάδι λίπανσης αλυσίδας)

5 Διαφανές δοχείο λαδιού

6 Τρύπα λαδιού λίπανσης

7 Προστασία αλυσίδας πριονιού

8 Σπάθη οδήγησης (σπάθη πριονιού)

9 Αλυσίδα πριονιού

10 Οδηγός

11 Παξιμάδι

12 Κάλυμμα αλυσίδας

13 Μακρόστενη οπή της σπάθης οδήγησης

14 Trúπα

15 Τρύπα εισόδου λαδιού της σπάθης οδήγησης

16 Κανάλι του λαδιού

17 Πείρος με σπείρωμα

18 Βίδα τάνυσης (τέντωμα της αλυσίδας)

19 Πείρος τάνυσης της αλυσίδας

20 Αλυσοτροχός

6. Έναρξη της λειτουργίας

6.1 Τοποθέτηση της σπάθης οδήγησης και της αλυσίδας πριονιού, ρύθμιση τεντώματος της αλυσίδας

Βλέπε εικόνα, σελίδα 3.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αφαιρέστε τις μπαταρίες. Η ακούσια εκκίνηση μπορεί να

προκαλέσει σοβαρούς τραυματισμούς. Το εργαλείο πρέπει να είναι ακινητοποιημένο.

Φοράτε προστατευτικά γάντια.

1. Λύστε το παξιμάδι (11) και αφαιρέστε το κάλυμμα της αλυσίδας (12).

2. Τοποθετήστε την αλυσίδα πριονιού (9) στη σπάθη οδήγησης (8):

Βλέπε σελίδα 3, εικόνα Α:

Οι κοπτικές ακμές των κόψεων της αλυσίδας

πριονιού (β) πρέπει να έχουν κατεύθυνση προς τη φορά κίνησης. Προσέξτε το σύμβολο πάνω στο εργαλείο.

Βλέπε σελίδα 3, εικόνα Β:

Κρατήστε τη σπάθη οδήγησης (8) με την μπροστινή της άκρη προς τα επάνω και τοποθετήστε την αλυσίδα του πριονιού (9) έτσι, ώστε τα δόντια (α) του αστέρα αλλαγής κατεύθυνσης της σπάθης οδήγησης να πιάνουν στους κρίκους της αλυσίδας και οι κρίκοι κίνησης της αλυσίδας να κάθονται στο αυλάκι της σπάθης οδήγησης.

1. Στη συνέχεια τοποθετήστε την αλυσίδα πριονιού (9) γύρω από τον αλυσοτροχό (20) και τοποθετήστε τη ράγα οδήγησης με τη μακρόστενη οπή (13) στον πείρο με σπείρωμα (17). Περιστρέψτε τη βίδα σύσφιγξης (18) με τέτοιο τρόπο, ώστε ο πείρος τάνυσης της αλυσίδας (19) να πιάνει στην οπή (14) της ράγας οδήγησης.
2. Τοποθετήστε ξανά το κάλυμμα αλυσοτροχού (12) και βιδώστε το παξιμάδι (11), αλλά μην το σφίξετε ακόμα.
3. Στρέψτε τη βίδα τάνυσης (18) δεξιόστροφα, ώσπου η αλυσίδα του πριονιού να μην κρέμεται πλέον στην κάτω ακμή της σπάθης οδήγησης. Παράλληλα σηκώστε το μπροστινό άκρο της σπάθης οδήγησης.
4. Βλέπε σελίδα 3, εικόνα C: Η αλυσίδα του πριονιού είναι σωστά τεντωμένη, όταν ακουμπά στη σπάθη οδήγησης, όταν στη μέση της σπάθης μπορεί να σηκωθεί 2 έως 3 mm από την επάνω ακμή της σπάθης οδήγησης, και μπορεί να μετακινηθεί εύκολα με το χέρι χωρίς να μπλοκάρει.
5. Μετά το τέντωμα της αλυσίδας του πριονιού σηκώστε το μπροστινό άκρο της σπάθης οδήγησης και σφίξτε γερά το παξιμάδι (11).

6.2 Λάδι λίπανσης της αλυσίδας

Το εργαλείο παραδίδεται από το εργοστάσιο χωρίς λάδι. Πριν τη θέση σε λειτουργία του εργαλείου πρέπει να γεμίσει το δοχείο του λαδιού με λάδι λίπανσης της αλυσίδας.

Χρησιμοποιείτε μόνο γνήσιο λάδι λίπανσης αλυσίδας της Metabo. Σε καμία περίπτωση ρησιμοποιείτε παλιό λάδι!

Για την πλήρωση του λαδιού ξεβιδώστε την τάπα φραγής (4). Προσέξτε κατά την πλήρωση του λαδιού, να μην περάσει καμία ρύπανση στο δοχείο του λαδιού. Μπορείτε να δείτε τη στάθμη λαδιού στο διαφανές δοχείο λαδιού (5).

Με τη βίδα ρύθμισης (3) μπορεί κανείς να αλλάξει την παροχή του λαδιού. Για το πριόνισμα σκληρού, στεγνού ξύλου και κατά την εργασία με όλο το ωφέλιμο μήκος της σπάθης ρυθμίστε τη βίδα αριστερόστροφα. Για το πριόνισμα μαλακού και υγρού ξύλου (ἡ όταν χρησιμοποιείται μόνο ένα μέρος της σπάθης) μπορεί να μειωθεί αντίστοιχα η ποσότητα παροχής λαδιού περιστρέφοντας τη βίδα δεξιόστροφα.

Με μια πλήρωση του δοχείου λαδιού μπορεί κανείς, ανάλογα με την εξωτερική θερμοκρασία και τη ρυθμισμένη ποσότητα παροχής λαδιού, να εργαστεί 12 έως 20 λεπτά με το εργαλείο.

6.3 Τοποθέτηση στον επαναφορτιζόμενο μηχανισμό κίνησης πολλαπλών λειτουργιών

Τοποθετήστε όπως περιγράφεται στις οδηγίες λειτουργίας του επαναφορτιζόμενου μηχανισμού κίνησης πολλαπλών λειτουργιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Επιτρέπεται να τοποθετηθούν το μέγιστο 2 μπάρες εκτασης ανάμεσα στον επαναφορτιζόμενο ανισμό κίνησης πολλαπλών λειτουργιών και ρόσθετο εξάρτημα.

Τοποθετείτε τις μπάρες προέκτασης με τον ίδιο τρόπο.

6.4 Επαναφορτιζόμενη μπαταρία

Τηρείτε τις οδηγίες λειτουργίας του επαναφορτιζόμενου μηχανισμού κίνησης πολλαπλών λειτουργιών.

6.5 Στρώσιμο καινούργιας αλυσίδας πριονιού

Αφήστε τη νέα αλυσίδα του πριονιού πριν το πριόνισμα να δουλέψει για 2-3 λεπτά (στρώσιμο της αλυσίδας).

Μετά το χρόνο στρωσίματος ελέγξτε το τέντωμα της αλυσίδας (όπως περιγράφεται κεφάλαιο 6.3) και, όταν είναι απαραίτητο, ώστε ξανά την αλυσίδα πριονιού.

6.6 Έλεγχος της λίπανσης αλυσίδας

Μην εργάζεστε ποτέ χωρίς λίπανση της αλυσίδας! Συμπληρώστε εγκαίρως.

Σε περίπτωση ξηρής λειτουργίας της αλυσίδας του πριονιού καταστρέφεται η σπάθη οδήγησης και η αλυσίδα του πριονιού μέσα σε λίγο χρόνο. Γι' αυτό πριν από κάθε έναρξη εργασίας ελέγχετε τη στάθμη του λαδιού στο δοχείο του λαδιού.

Για τον έλεγχο της λίπανσης της αλυσίδας κρατά κανείς το εργαλείο με τη σπάθη οδήγησης (με κινούμενη την αλυσίδα του πριονιού) - σε μια απόσταση ασφαλείας περίπου 20 cm - πάνω από μια ανοιχτόχρωμη επιφάνεια (π.χ. πάνω από μια απλωμένη εφημερίδα). Όταν πάνω στην ανοιχτόχρωμη επιφάνεια σχηματίζεται ένα αυξανόμενο με το χρόνο ίχνος λαδιού, εργάζεται η λίπανση της αλυσίδας άψογα.

7. Χρήση

7.1 Σωστό κράτημα του εργαλείου, ενεργοποίηση και απενεργοποίηση

Ελέγξτε πριν από τη χρήση ότι το εργαλείο έχει τοποθετηθεί σωστά στον

επαναφορτιζόμενο μηχανισμό κίνησης πολλαπλών λειτουργιών (τηρείτε τις οδηγίες λειτουργίας του επαναφορτιζόμενου μηχανισμού κίνησης πολλαπλών λειτουργιών).

Χρησιμοποιήστε τον αορτήρα ώμου. Ο χειριστής πρέπει να έχει μια ασφαλή στάση

και να κρατά το εργαλείο καλά με τα δύο χέρια από τις χειρολαβές. Η σπάθη οδήγησης δεν επιτρέπεται κατά την ενεργοποίηση να ακουμπά σε κανένα αντικείμενο.

ΕΛΛΗΝΙΚΑει

Κάντε την ενεργοποίηση και απενεργοποίηση όπως περιγράφεται στις οδηγίες λειτουργίας του επαναφορτιζόμενου μηχανισμού κίνησης πολλαπλών λειτουργιών.

Το εργαλείο διαθέτει μια διάταξη γρήγορης ακινητοποίησης. Αναθέστε την επισκευή του ιλείου, όταν αυξηθεί σημαντικά ο χρόνος ητοποίησης.

7.2 Εργασία με το εργαλείο

Πριν από κάθε έναρξη της εργασίας ελέγχετε την άψογη λειτουργία του ιλείου. Ιδιαίτερα σημαντικά είναι τα εξής:

• σωστά τοποθετημένη σπάθη οδήγησης και αλυσίδα
• σωστή τάση της αλυσίδας πριονιού,
• λειτουργία της λίπανσης της αλυσίδας
• Μην εργάζεστε με στομωμένη ή φθαρμένη αλυσίδα πριονιού.
• Έλεγχος ότι το εργαλείο έχει τοποθετηθεί σωστά στον επαναφορτιζόμενο μηχανισμό κίνησης πολλαπλών λειτουργιών.
• Θέτετε σε λειτουργία μόνο ένα άθικτο και πλήρες εργαλείο.

Υπάρχει κίνδυνος χτυπήματος από κλαδιά που πέφτουν. Τηρείτε επαρκή απόσταση το κλαδί που πριονίζετε.

Αποφύγετε την ασυνήθιστη στάση σώματος, κάντε διαλείμματα και αλλάζετε τις θέσεις εργασίας.

Εξασκηθείτε σε όλες τις τεχνικές εργασίας. Εάν έχετε πλήρη έλλειψη πείρας στη χρήση υν των συσκευων, θα έπρεπε να ζητήσετε αρχήν τη βοήθεια έμπειρων χρηστών.

Γενικός τρόπος εργασίας, πριόνισμα κλαδιών

Επιλέξτε το σημείο εργασίας σας με τέτοιο τρόπο, ώστε να μην χτυπηθείτε από τυχόν κλαδιά που πέφτουν.

Κρατήστε το εργαλείο με τέτοια κλίση, ώστε η γωνία ανάμεσα στην μπάρα (1) και το έδαφος να είναι 60° το μέγιστο.

Ξεκινήστε το πριόνισμα στα κάτω κλαδιά, για να έχουν τα από πάνω κλαδιά χώρο, για να πέσουν.

Πριονίζετε τα μακριά κλαδιά σε αρκετά βήματα.

Για να αποφευχθεί η αποκόλληση το φλοιού: Εκτελέστε την τελευταία τομή, μόνο αφού έχετε πριονίσει το κλαδί στο μεγαλύτερο μέρος, ώστε να μειωθεί το βάρος.

Τραβήξτε το εργαλείο από το ξύλο μόνο με κινούμενη την αλυσίδα του πριονιού.

Μην εργάζεστε κοντά στο έδαφος. Η σπάθη οδήγησης δεν επιτρέπεται να ακουμπήσει το έδαφος, καθώς διαφορετικά η αλυσίδα πριονιού θα αμβλυνθεί γρήγορα.

1. Πιέστε το εργαλείο με τον οδηγό (10) πάνω στο ξύλο. Η αλυσίδα δεν επιτρέπεται να

αγγίζει το ξύλο κατά την ενεργοποίηση.

Ενεργοποιήστε το εργαλείο και ξεκινήστε το πριόνισμα, μόνο αφού οδηγήσετε το πριόνι προς τα κάτω. Μην πιέζετε, το ίδιον βάρος του πριονιού επαρκεί. Προς το τέλος της τομής αποφορτίστε το πριόνι, προσαρμοστείτε στο βάρος του πριονιού, που πρέπει να συλλέξετε, όταν το πριόνι έχει κόψει πλήρως το κλαδί.

1. Για να διατηρήσετε τη στιγμή που ολοκληρώνεται το κόψιμο τον πλήρη έλεγχο, ελαττώστε κατά το τέλος της τομής την επενεργούσα δύναμη βάρους του πριονιού, χωρίς να χαλαρώσετε όμως το σταθερό κράτημα των χειρολαβών του εργαλείου.
2. Αφού ολοκληρώσετε το κόψιμο, απενεργοποιήστε τον κινητήρα και περιμένετε την ακινητοποίηση της αλυσίδας του πριονιού, προτού απομακρύνετε το εργαλείο. Απενεργοποιείτε πάντα το εργαλείο, πριν αλλάξετε κλαδί.

Μην προσπαθήσετε ποτέ να ελευθερώσετε ένα μαγκωμένο πριόνι με το μοτέρ σε

λειτουργία. Απενεργοποιήστε το μοτέρ και αφαιρέστε τις επαναφορτιζόμενες μπαταρίες. Αν το κλαδί είναι προσβάσιμο από το έδαφος, κρατήστε γερά το πριόνι και σηκώστε το κλαδί. Αν το πριόνι συνεχίζει να είναι κολλημένο, ζητήστε βοήθεια ειδικού.

Μη χρησιμοποιείτε το πριόνι ως μοχλό.

Ξανασφίξιμο της αλυσίδας του πριονιού

Κατά την εργασία με το εργαλείο διαστέλλεται η αλυσίδα του πριονιού - λόγω της θέρμανσης. Έτσι η αλυσίδα χαλαρώνει και μπορεί να πεταχτεί έξω από το αυλάκι της σπάθης οδήγησης.

Ελέγξετο τέντωμα της αλυσίδας (όπως περιγράφεται στο κεφάλαιο 6.3) και όταν είναι απαραίτητο, τεντώστε ξανά την αλυσίδα πριονιού.

'Отан то téντωμα της αλυσίδας του πριονιού γίνει σε ζεστή κατάσταση, πρέπει μετά το τέλος της εργασίας πριονίσματος να χαλαρώσει οπωσδήποτε η αλυσίδα, επειδή διαφορετικά με την ψύξη της αλυσίδας μπορεί να δημιουργηθεί μια πολύ υψηλή τάση συστολής.

Ανεπαρκής λίπανση της αλυσίδας

'Отαν το δοχείο του λαδιού μετά από ένα χρονικό διάστημα λειτουργίας του εργαλείου για περίπου 3 - 5 λεπτά είναι ακόμα σχεδόν γεμάτο, μπορεί το κανάλι του λαδιού (16) του εργαλείου ή η τρύπα εισόδου του λαδιού (15) της σπάθης οδήγησης να έχουν βουλώσει και πρέπει μετά να καθαριστούν.

8. Μεταφορά

Αφαιρέστε τις επαναφορτιζόμενες μπαταρίες, αφήστε το εργαλείο να ακινητοποιηθεί. Ωθήστε το προστατευτικό κάλυμμα (7) πάνω στη σπάθη οδήγησης (8).

Ασφαλίστε το εργαλείο στη διάρκεια της μεταφοράς, για να αποφευχθεί απώλεια λαδιού, ζημιά ή τραυματισμοί.

9. Καθαρισμός

Αφαιρέστε τις επαναφορτιζόμενες μπαταρίες, αφήστε το εργαλείο να ακινητοποιηθεί. Καθαρισμός μετά από κάθε χρήση: Αφαιρέστε ρύπους, πριονίδια κτλ. (π.χ. με πινέλο ή πανί).

10. Φύλαξη

Αφαιρέστε τις επαναφορτιζόμενες μπαταρίες, αφήστε το εργαλείο να ακινητοποιηθεί. Ωθήστε το προστατευτικό κάλυμμα (7) πάνω στη σπάθη οδήγησης (8).

Καθαρίστε το εργαλείο πριν από τη φύλαξη και πραγματοποιήστε μια συντήρηση.

Να φυλάσσεται σε ασφαλές, στεγνό σημείο μακριά από παιδιά.

11. Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αφαιρέστε τις μπαταρίες. Η ακούσια εκκίνηση μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Το εργαλείο πρέπει να είναι ακινητοποιημένο. Φοράτε προστατευτικά γάντια.

Φροντίζετε επιμελώς το εργαλείο και τον πρόσθετο εξοπλισμό. Ελέγχετε καθημερινά, πριν από τη χρήση, αν τα κινούμενα μέρη λειτουργούν άψογα και δεν μαγκώνουν, αν υπάρχουν σπασμένα εξαρτήματα ή έχουν υποστεί τέτοια ζημιά, ώστε να τίθεται σε κίνδυνο η λειτουργία του ηλεκτρικού εργαλείου. Δώστε τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.

Αλυσίδα πριονιού

Η εργασία με μια στομωμένη αλυσίδα πριονιού οδηγεί στην πρόωρη φθορά της αλυσίδας πριονιού, του αλυσοτροχού και της σπάθης οδήγησης. Επίσης μπορεί να κοπεί η αλυσίδα του πριονιού. Γι' αυτό είναι σημαντικό, να τροχίζεται η αλυσίδα του πριονιού έγκαιρα.

Το τρόχισμα πρέπει να γίνεται σε ένα ειδικό συνεργείο.

Οι κόψεις της αλυσίδας του πριονιού έχουν τις ακόλουθες γωνίες: Γωνία κοπής = 55°, γωνία τροχίσματος = 30°. Για το τρόχισμα της αλυσίδας του πριονιού απαιτείται μια στρογγυλή λίμα 4,0 mm. Ρυθμίστε τον αναστολέα βάθους με μια επίπεδη λίμα σε ύψος 0,65 mm.

Αντικαταστήστε την αλυσίδα πριονιού όταν: - το μήκος των κόψεων είναι μικρότερο από 5 mm.

• υπάρχει πολύ μεγάλη απόσταση μεταξύ των κρίκων κίνησης και των πριτσινιών.
• η ταχύτητα κοπής είναι χαμηλή.
• ακόμα και μετά από επανειλήμμένο τρόχισμα της αλυσίδας πριονιού δεν μπορεί να επιτευχθεί αυξηση της ταχύτητας κοπής.

Για τις αλυσίδες πριονιού ως ανταλλακτικό βλέπε στο κεφάλαιο Εξαρτήματα.

Σπάθη οδήγησης

Μέσα από τις τρύπες του λαδιού λίπανσης (6) για τον αστέρα αλλαγής κατεύθυνσης στο μπροστινό άκρο της σπάθης οδήγησης πρέπει κατά διαστήματα να πρεσάρεται (με ένα γρασαδόρο, δεν συμπεριλαμβάνεται στα υλικά παράδοσης) λίγο γράσο ρουλεμάν.

Η σπάθη οδήγησης στην κάτω ακμή υπόκειται σε μια ιδιαίτερα ισχυρή φθορά. Για την αποφυγή μονόπλευρης φθοράς θα πρέπει να γυρίζετε τη σπάθη οδήγησης, κάθε φορά που τροχίζετε την αλυσίδα του πριονιού. Αν χρειάζεται: Αποτρίψτε τις άκρες και λειάνετέ τις με μια επίπεδη λίμα.

Με αυτή την ευκαιρία καθαρίζετε επίσης και το αυλάκι και τις τρύπες εισόδου του λαδιού (15) της σπάθης οδήγησης.

Αντικαταστήστε τη σπάθη οδήγησης, όταν

• to αυλάκι δεν ταιριάζει με το ύψος των κρίκων κίνησης (οι οποίοι δεν πρέπει ποτέ να αγγίζουν την κάτω πλευρά)
• όταν το εσωτερικό της σπάθης οδήγησης έχει φθαρεί και η αλυσίδα του πριονιού κλίνει προς τη μία πλευρά.

'Отαν αντικαθίσταται η σπάθη οδήγησης, πρέπει να αντικαθίσταται και η αλυσίδα του πριονιού. Για τη σπάθη οδήγησης ως ανταλλακτικό βλέπε στο κεφάλαιο Εξαρτήματα.

Αλυσοτροχός

'Отан о алушотрохός (20) παρουσιάσει εκτεταμένα ίχνη φθοράς (βαθιές αυλακώσεις), πρέπει να αντικατασταθεί.

Βλέπε στο κεφάλαιο Επισκευή.

Λίπανση

Συμπληρώνετε γράσο κάθε 40 ώρες λειτουργίας μέσω του στομίου λίπανσης στο περίβλημα του κιβωτίου μετάδοσης με έναν γρασαδόρο. 12 g συνθετικό γράσο υψηλής θερμοκρασίας

12. Προβλήματα και λειτουργικές διαταραχές

Κατά την τοποθέτηση στον επαναφορτιζόμενο μηχανισμό κίνησης πολλαπλών λειτουργιών δεν μπορεί να εισαχθεί το ένα άκρο της μπάρας στο άλλο.

- Τηρείτε τις οδηγίες λειτουργίας του επαναφορτιζόμενου μηχανισμού κίνησης πολλαπλών λειτουργιών.

Το εργαλείο απενεργοποιείται κατά το πριόνισμα.

• Αλυσίδα πριονιού (9) υπερβολικά τεντωμένη; Βλ. κεφάλαιο 6.1.
• Ασκείται υπερβολικά μεγάλη πίεση κατά το πριόνισμα; Βλ. κεφάλαιο 7.2.

ΕΛΛΗΝΙΚΑει

• Σπάθη οδήγησης ελαττωματική; (λυγισμένη, χαλασμένη...);
• Αλυσίδα πριονιού (9) αμβλεία; Βλέπε στο κεφάλαιο 11.
• Τα πριονίδια κάτω από το κάλυμμα αλυσοτροχού (12) προκαλούν μπλοκάρισμα; Καθαρισμός.
• Δοχείο λαδιού άδειο; Βλ. κεφάλαιο 6.2.
• Κανάλι λαδιού (16) ή οπή εισόδου λαδιού (15) με ρύπους; Βλέπε στο κεφάλαιο 7.
• Βίδα ρύθμισης (3) για την ποσότητα παροχής λαδιού λάθος ρυθμισμένη; Βλ. κεφάλαιο 6.2.

Δεν προσάγεται λάδι λίπανσης της αλυσίδας.

13. Πρόσθετος εξοπλισμός

Χρησιμοποιείτε μόνο γνήσιες επαναφορτιζόμενες μπαταρίες Metabo ή CAS- (Cordless Alliance System) και εξοπλισμό.

Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο οποίος ικανοποιεί τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

A Επαναφορτιζόμενος μηχανισμός κίνησης πολλαπλών λειτουργιών MA 36-18 LTX BL Q, αρ. παραγγελίας: 601725850
B Προέκταση στελέχους αρ. παραγγελίας: 628498000
C Βιολογικό λάδι πρόσφυσης αλυσίδας πριονιού Αρ. παραγγ.: 628441000
D Αλυσίδα πριονιού (ως ανταλλακτικό) Αρ. παραγγ.: 628497000
Ε Σπάθη οδήγησης (ως ανταλλακτικό), αρ. παραγγ.: 628496000
Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κατάλογο.

14. Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνο από τροτεχνίτες!

Επιτρέπεται αποκλειστικά η χρήση γνήσιων ανταλλακτικών Metabo.

Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com.

15. Περιβαλλοντολογική προστασία

Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και πρόσθετου εξοπλισμού.

Οι μπαταρίες δεν επιτρέπεται να πεταχτούν στα οικιακά απορρίμματα! Επιστρέψτε τις

ελαττωματικές ή μεταχειρισμένες μπαταρίες στον αντιπρόσωπο της Metabo!

Μην πετάτε τις μπαταρίες στο νερό.

Μόνο για χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρω- οδηγία 2012/19/ΕΕ περί ηλεκτρικών και ρονικών συσκευών και την ενσωμάτωσή της θνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει λλέγονται ξεχωριστά και να επιστρέφονται νακύκλωση με τρόπο φιλικό προς το περι- ον.

Πριν την απόσυρση εκφορτίστε την μπαταρία στο ηλεκτρικό εργαλείο. Ασφαλίστε τις επαφές από τυχόν βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκόλλητη ταινία).

16. Τεχνικά στοιχεία

Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Με την επιφύλαξη του δικαιώματος αλλαγών λόγω τεχνικών εξελίξεων.

Τιμές μέτρησης προσδιορισμένες με τον επαναφορτιζόμενο μηχανισμό κίνησης πολλαπλών λειτουργιών ΜΑ 36-18 LTX BL.

L_max = M

L = Ωφέλιμο μήκος κοπής

v_K = Ταχύτητα αλυσίδας στη λειτουργία χωρίς φορτίο

K_T = Αλυσίδα πριονιού, βήμα

K_A^' = Αλυσίδα πριονιού, Άριθμός των κρίκων κίνησης

K_S=Αλυσίδα πριονιού, πάχος κρίκου κίνησης V_Oel='Oγκος του δοχείου λαδιού

m = Βάρος (χωρίς επαναφορτιζόμενο μηχανισμό κίνησης πολλαπλών λειτουργιών, επαναφορτιζόμενη μπαταρία, λάδι, σπάθη οδήγησης, αλυσίδα πριονιού, αορτήρα ώμου)

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 62841 + EN ISO 11680-1.

Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά τη λειτουργία:

-20 C έως 50 C (περιορισμένη απόδοση σε θερμοκρασίες κάτω από 0 C). Επιτρεπόμενες θερμοκρασίες κατά την αποθήκευση: 0 C έως 30 C

Συνιστώμενες θερμοκρασίες κατά τη φόρτιση: 0 °C έως 40 °C.

= Συνεχές ρεύμα

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

Τιμές εκπομπών

Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη συγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας μπορεί η πραγματική επιβάρυνση να είναι υψηλότερη ή χαμηλότερη. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρότερου φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές

εκτίμησης καθορίστε μέτρα προστασίας για τον χρήστη, π.χ. οργανωτικά μέτρα.

Συνολική τιμή κραδασμών (Διανυσματικό άθροισμα τριών διευθύνσεων):

$$ a _ {h, 1} = \text { T i μή εκπομπής κραδασμών } (\mu \text { προστινή χειρολαβή }) $$

$$ a _ {h, 2} \quad = \quad \begin{array}{l} \text { T i m \acute {n } \varepsilon k p o m \acute {n} \varsigma k r a d a \sigma \mu \acute {\omega} v ( \pi \acute {i} \sigma \omega} \ \chi \text { e i p o l a \beta \acute {n} )} \end{array} $$

$$ K _ {n} \quad = \text { `Avaoφάλεια (ταλάντωση) } $$

Τυπικές Α-σταθμισμένες στάθμες ηχητικής πίεσης:

$$ L _ {p A} = \Sigma \text { t } \text { a } \theta \mu \eta \eta \chi \eta \tau \iota k \acute {\eta} s \pi i e o n s $$

$$ L _ {W A} = \Sigma \text {táθμη ηχητικής ισχύος} $$

$$ K _ {p A}, K _ {W A} = A \beta \varepsilon \beta a i o t \eta \tau a $$

$$ \begin{array}{c} L _ {W A (M)} = \mu \varepsilon \tau \rho \eta \mu \acute {\epsilon} \nu \eta \sigma \acute {\alpha} \theta \mu \eta \eta \chi \eta \tau \iota \kappa \acute {\eta} \varsigma \iota \sigma \chi \acute {\upsilon} \omicron \varsigma \ \sigma \acute {\upsilon} \mu \phi \omega \nu a \mu \varepsilon \tau \eta v o b \eta \gamma i a 2 0 0 0 / 1 4 / E K \end{array} $$

$$ L _ {W A (G)} = \begin{array}{c} \text { εγγυημένη στάθμη ηχητικής ισχύος } \ \text { σύμφωνα με την οδηγία 2000 / 14 / EK } \end{array} $$

Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A).

Φοράτε προστασία ακοής!
