GEBRUIKSAANWIJZING MAMS 25 METABO
nl Oorspronkelijke gebruiksaanwijzing 27

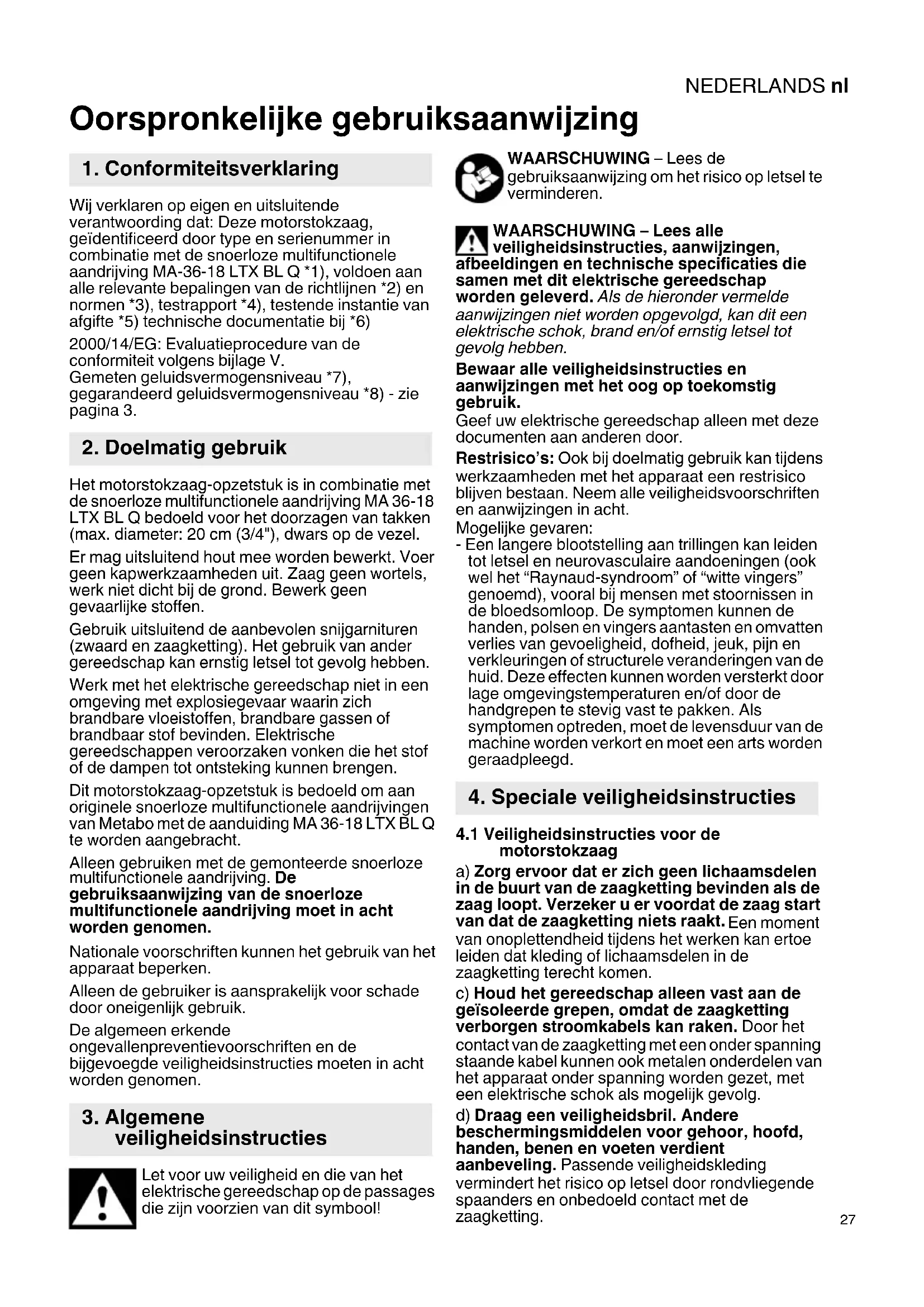

Oorspronkelijke gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigen en uitsluitende verantwoording dat: Deze motorstokzaag, geïdentificeerd door type en serienummer in combinatie met de snoerloze multifunctionele aandrijving MA-36-18 LTX BL Q *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3), testrapport *4), testende instantie van afgifte *5) technische documentatie bij *6)
2000/14/EG: Evaluatieprocedure van de conformiteit volgens bijlage V.
Gemeten geluidsvermogensniveau *7), gegarandeerd geluidsvermogensniveau *8) - zie pagina 3.
Het motorstokzaag-opzetstuk is in combinatie met de snoerloze multifunctionele aandrijving MA 36-18 LTX BL Q bedoeld voor het doorzagen van takken (max. diameter: 20 cm (3/4"), dwars op de vezel.
Er mag uitsluitend hout mee worden bewerkt. Voer geen kapwerkzaamheden uit. Zaag geen wortels, werk niet dicht bij de grond. Bewerk geen gevaarlijke stoffen.
Gebruik uitsluitend de aanbevolen snijgarnituren (zwaard en zaagketting). Het gebruik van ander gereedschap kan ernstig letsel tot gevolg hebben.
Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Dit motorstokzaag-opzetstuk is bedoeld om aan originele snoerloze multifunctionele aandrijvingen van Metabo met de aanduiding MA 36-18 LTX BL Q te worden aangebracht.
Alleen gebruiken met de gemonteerde snoerloze multifunctionele aandrijving. De gebruiksaanwijzing van de snoerloze multifunctionele aandrijving moet in acht worden genomen.
Nationale voorschriften kunnen het gebruik van het apparaat beperken.
Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.
De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.
3. Algemene veiligheidsinstructies
Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zijn voorzien van dit symbool!
WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen.
WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.
Geef uw elektrische gereedschap alleen met deze documenten aan anderen door.
Restrisico's: Ook bij doelmatig gebruik kan tijdens werkzaamheden met het apparaat een restrisico blijven bestaan. Neem alle veiligheidsvoorschriften en aanwijzingen in acht.
Mogelijke gevaren:
- Een langere blootstelling aan trillingen kan leiden tot letsel en neurovasculaire aandoeningen (ook wel het "Raynaud-syndroom" of "witte vingers" genoemd), vooral bij mensen met stoornissen in de bloedsomloop. De symptomen kunnen de handen, polsen en vingers aantasten en omvatten verlies van gevoeligheid, dofheid, jeuk, pijn en verkleuringen of structurele veranderingen van de huid. Deze effecten kunnen worden versterkt door lage omgevingstemperaturen en/of door de handgrepen te stevig vast te pakken. Als symptomen optreden, moet de levensduur van de machine worden verkort en moet een arts worden geraadpleegd.
4. Speciale veiligheidsinstructies
4.1 Veiligheidsinstructies voor de motorstokzaag
a) Zorg ervoor dat er zich geen lichaamsdelen in de buurt van de zaagketting bevinden als de zaag loopt. Verzeker u er voordat de zaag start van dat de zaagketting niets raakt. Een moment van onoplettendheid tijdens het werken kan ertoe leiden dat kleding of lichaamsdelen in de zaagketting terecht kommen.
c) Houd het gereedschap alleen vast aan de geïsoleerde grepen, omdat de zaagketting verborgen stroomkabels kan raken. Door het contact van de zaagketting met een onder spanning staande kabel kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als mogelijk gevolg.
d) Draag een veiligheidsbril. Andere beschermingsmiddelen voor gehoor, hoofd, handen, benen en voeten verdient aanbeveling. Passende veiligheidskleding vermindert het risico op letsel door rondvliegende spaanders en onbedoeld contact met de zaagketting.
NEDERLANDSnl
e) Werk met het gereedschap niet op een boom, een ladder, vanaf een dak of een onstabiel standvlak. Bij gebruik op een dergelijke manier bestaat er gevaar voor ernstig persoonlijk letsel.
f) Zorg altijd voor een goede stand en gebruik het gereedschap alleen wanneer u op een stevige, veilige en vlakke ondergrond staat. Een gladde ondergrond of onstabiele oppervlakken kunnen verlies van evenwicht of zelfs controle over het gereedschap tot gevolg hebben. Let op obstakels in het werkgebied, struikelgevaar.
g) Houd er bij het zagen van een tak die onder spanning staat rekening mee dat deze terugveert. Wanneer de spanning in de houtvezels vrijkomt kan de gespannen tak de gebruiker treffen en/of ervoor zorgen dat hij de controle over het gereedschap verliest.
h) Wees bijzonder voorzichtig bij het zagen van kreupelhout en jonge bomen. Het dunne materiaal kan in de zaagketting verstrikt raken en u treffen of u uit uw evenwicht brengen.
i) Draag het gereedschap aan beide grepen in uitgeschakelde toestand en houd de zaagketting weggedraaid van uw lichaam. Wanneer u het gereedschap vervoert of bewaart, breng dan altijd de beschermende afdekking aan. Een zorgvuldige omgang met het gereedschap verkleint de kans op onbedoeld contact met de lopende zaagketting.
j) Houd u aan de aanwijzingen voor het smeren, de kettingspanning en het vervangen van het zwaard en ketting. Een ketting die op onvakkundige wijze gespannen of gesmeerd is, kan breken of het terugslagrisico verhogen.
k) Alleen hout zagen. Gebruik het gereedschap niet voor werkzaamheden, waarvoor het niet bedoeld is. Voorbeeld: Gebruik het gereedschap niet voor het zagen van metaal, kunststof, metselwerk of bouwmaterialen, die niet van hout zijn. Het gebruik van het gereedschap voor niet doelmatige werkzaamheden kan tot gevaarlijke situaties leiden.
m) Neem als u het gereedschap ontdoet van materiaalophopingen, als u het opslaat of onderhoudswerkzaamheden uitvoert, alle aanwijzingen in acht. Verzeker u ervan dat de schakelaar is uitgeschakeld en de accu is verwijderd. Een onverwachte inschakeling van het gereedschap tijdens het verwijderen van opgehoopt materiaal of tijdens onderhoudswerkzaamheden kan ernstig letsel tot gevolg hebben.
4.2 De oorzaken van een terugslag en hoe deze te voorkomen
Er kan zich een terugslag voordoen wanneer de punt van het zwaard een voorwerp raakt of wanneer het hout buigt en de zaagketting in de zaagsnede vast komt te zitten.
Wordt de punt van het zwaard geraakt, dan kan dit in veel gevallen tot een onverwachte naar achteren gerichte reactie leiden, waarbij het geleideblad naar boven wordt geslagen, in de richting van de gebruiker.
Komt de zaagketting aan de bovenkant van het zwaard klem te zitten, dan kan het zwaard snel in de richting van de gebruiker terugslaan.
Het gevolg van al deze reacties kan zijn dat u de controle over de zaag verliest en eventueel zwaar letsel oploopt. Als gebruiker van een gereedschap dient u verschillende maatregelen te nemen om ongevallen- en letselvrij te werken.
Een terugslag is het gevolg van een verkeerd gebruik van het gereedschap. Dit kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven:
a) Houd de zaag met beide handen vast, waarbij duimen en vingers zich om de handgrepen van het gereedschap sluiten. Breng uw lichaam en armen in zo'n positie dat u de kracht van de terugslag kunt weerstaan. Wanneer de juiste voorzorgsmaatregelen worden genomen, kan de gebruiker de terugslagkrachten beheersen. Laat het gereedschap nooit los.
b) Voorkom een abnormale lichaamshouding. Hierdoor wordt een betere controle van het gereedschap in onverwachte situaties mogelijk gemaakt.
c) Gebruik altijd door de fabrikant voorgeschreven reservezwaarden en zaagkettingen. Verkeerde reservebladen en zaagkettingen kunnen een terugslag en/of het breken van de ketting tot gevolg hebben.
d) Houd u aan de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Door te lage dieptebegrenzers wordt de neiging tot terugslag verhoogd.
4.3 Overige veiligheidsinstructies:
Wanneer het gereedschap niet met de aanslag tegen het te zagen hout wordt geplaatst en - tijdens het zagen aan de onderzijde van het zwaard -
het zwaard klem komt te zitten of wanneer men met de zaagketting een hard voorwerp in het hout raakt, kan het gereedschap naar voren worden getrokken. Druk het gereedschap daarom, indien mogelijk, met de aanslag tegen het hout aan.
Onderzoek het hout op spijkers, koorden, draden of losse onderdelen en verwijder deze voor het zagen.
Het gereedschap heeft een snelstop. Laat het gereedschap repareren wanneer de afremtijd duidelijk langer wordt.
Als het gereedschap is gevallen of anderszins is blootgesteld aan een schok: Inspecteer het gereedschap zorgvuldig op schade of andere defecten.
Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, veiligheidshelm, veiligheidshandschoenen, strak
zittende veiligheidskleding en gehoorbescherming, vermindert het risico op letsel.
Houd een afstand van minimaal 15 m tot omstanders in acht.
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrisch gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Gebruik het zwaard nooit als hefboom.
Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.
Gebruik het gereedschap niet tijdens slecht weer, in het bijzonder niet als er gevaar is voor onweer. Dit reduceert het gevaar, te worden getroffen door de bliksem.
Machine uitschakelen, accupack(s) verwijderen. Zorg ervoor dat alle beweeglijke onderdelen tot stilstand zijn gekomen:
- als de machine zonder toezicht wordt achtergelaten;
- voordat u blokkeringen verwijdert;
- voordat u het gereedschap controleert, reinigt of werkzaamheden eraan uitvoert;
- als er een vreemd voorwerp werd geraakt of als u het gereedschap heeft laten vallen. Controleer het gereedschap op beschadigingen en voer reparaties uit, voordat u het gereedschap weer in gebruik neemt.
- als het gereedschap zeer sterk begint te vibreren.
Als de machine buitengewoon sterk begint te trillen is een directe controle noodzakelijk:
- onderzoeken op beschadigingen;
- als beschadigde onderdelen vervangen of gerepareerd worden;
- zorg ervoor dat alle moeren, bouten en schroeven stevig zijn vastgedraaid.
Bij een ongeval of een storing dient u de machine direct uit te schakelen en de accupacks te verwijderen.
Let op een juist gespannen zaagketting. Een slappe zaagketting kan eraf springen en ernstig of zelfs dodelijk letsel veroorzaken.
Om het onbedoeld starten te voorkomen: Alvorens de kettingspanning te controleren en na te spannen, de ketting te vervangen, storingen op te heffen of van arbeidsplaats te veranderen, de accupacks verwijderen!
Accupacks uit het gereedschap nemen. Wachten, totdat alle beweeglijke onderdelen tot stilstand zijn gekomen, voordat u instel-, ombouw, onderhouds- of reinigingswerkzaamheden uitvoert of voordat het gereedschap wordt opgeborgen.
Verdere veiligheidsinstructies in de gebruiksaanwijzing van de snoerloze multifunctionele aandrijving moeten in acht worden genomen.
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
- lood van loodhoudende verf,
- mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.
Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).
Verzamel de ontstane deeltjes op de plaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.
Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de afvoerluchtstroom van de machine niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten,
- een afzuiginstallatie en/of een luchtfilter te gebruiken,
- de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.
- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.
4.4 Symbolen
Draag oogbescherming. Wegslingerende delen kunnen in uw ogen terecht komen en ernstig letsel veroorzaken. Draag altijd een veiligheidsbril, naar mogelijkheid met zijbescherming. En indien nodig een extra gezichtsbescherming (vizier).
Gehoorbescherming dragen (oordopjes of oorkappen). Blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.
Draag een veiligheidshelm.
NEDERLANDSnl
Handschoenen dragen.
Draag slipvaste voetbescherming.
Lees de gebruikershandleiding en alle waarschuwingen en instructies in acht nemen.
WAARSCHUWING – Algemeen gevaar!
GEVAAR – Houd voldoende afstand tot stroomkabels.
de buurt van stroomkabels kan ernstig letsel of een dodelijke elektrische schok tot gevolg hebben.
WAARSCHUWING! Ongewenst starten kan ernstig letsel veroorzaken. Voor het reinigen of het onderhoud: Gereedschap uitschakelen, accupacks verwijderen.
Bescherm het apparaat tegen vocht. Niet aan regen blootstellen. Niet bij regen of voor natte bomen gebruiken.
5. Overzicht
Zie pagina 2.
1 S t a n g
2 Combisleutel (met clip voor het bevestigen aan een stang)
3 Stelschroef (oliedebiet)
4 Sluitkap (kettingsmeerolie)
5 Doorzichtig oliereservoir
6 S me erg a t
7 Zaagkettingbescherming
8 Zwaard (zaagblad)
9 Zaagketting
10 Aanslag
11 Moer
12 Afdekking van het kettingwiel
13 Langwerpig gat van het zwaard
14 Opening
15 Olie-inlaatopening van het zwaard
16 Oliekanaal
17 Schroefbout
18 Spanschroef (kettingspanning)
19 Kettingspanstift
20 Kettingwiel
6. Ingebruikneming
6.1 Zwaard en zaagketting aanbrengen, kettingspanning instellen
Zie afbeelding, pagina 3.
WAARSCHUWING! Het accupack verwijderen. Ongewenst starten kan ernstig I veroorzaken. Het gereedschap moet aan.
Draag veiligheidshandschoenen.
-
De moer (11) eraf draaien en de afdekking van het kettingwiel (12) verwijderen.
-
De zaagketting (9) op het zwaard (8) plaatsen: Zie pagina 3, afb. A:
De snijranden van de zaagkettingmessen (b) moeten in de draairichting wijzen. Symbool op het gereedschap in acht nemen.
Zie pagina 3, afb. B:
Het zwaard (8) met het voorste einde naar boven houden en de zaagketting (9) zo plaatsen dat de tanden (a) van het neustandwiel van het zwaard in de kettingschakels grijpen en de aandrijfschakels van de ketting in de groef van het zwaard zitten.
- Vervolgens de zaagketting (9) om het kettingwiel (20) plaatsen en het zwaard met het langwerpig gat (13) op de schroefbout (17) plaatsen.
Indien nodig de spanschroef (18) zo draaien dat de kettingspanstift (19) in het boorgat (14) van het zwaard pakt.
-
De afdekking van het kettingwiel (12) weer terugplaatsen en de moer (11) erop draaien, maar nog niet aanhalen.
-
De spanschroef (18) met de klok mee draaien, totdat de zaagketting aan de onderkant van het zwaard niet meer doorhangt. Hierbij het voorste uiteinde van het zwaard iets optillen.
-
Zie pagina 3, afb. C: De zaagketting is juist gespannen, als ze tegen het zwaard ligt en in de midden van het zwaard 2 à 3 mm van de bovenkant van het zwaard kan worden opgetild, lichtjes met de hand kan worden verschoven, zonder klem te raken.
-
Na het spannen van de zaagketting het voorste uiteinde van het zwaard optillen en de moer (11) stevig vastdraaien.
6.2 Kettingsmeerolie
Het gereedschap wordt geleverd zonder olievulling. Voor de inwerkingstelling van de machine dient het oliereservoir met kettingsmeerolie te worden gevuld.
Alleen originele Metabo kettingsmeerolie gebruiken. In geen geval oude olie gebruiken!
Voor het vullen met olie de sluitkap (4) eraf draaien. Let er bij het vullen van de olie op dat er geen vuil in het oliereservoir komt. Het oliepeil kan aan het doorzichtige oliereservoir (5) worden afgelezen.
De olietoevoer kan met de stelschroef (3) worden gewijzigd. Voor het zagen van hard, gedroogd hout en tijdens werkzaamheden over de gehele bruikbare lengte van het zwaard, moeten de schroeven tegen de klok in worden gedraaid. Voor het zagen van zacht en nat hout (of wanneer slechts een deel van het zaagblad wordt gebruikt) kan het oliedebiet dienovereenkomstig worden verminderd door de schroef met de klok mee te draaien.
Met één vulling van het oliereservoir kan men, afhankelijk van de buitentemperatuur en ingestelde oliedebiet, 12 tot 20 minuten lang met het gereedschap werken.
6.3 Aan de snoerloze multifunctionele aandrijving bevestigen
Aanbrengen zoals beschreven in de gebruiksaanwijzing van de snoerloze multifunctionele aandrijving.
WAARSCHUWING! Er mogen maximaal 2 verlengstangen worden gemonteerd tussen hoerloze multifunctionele aandrijving en het tstuk.
Bevestig de verlengstangen op dezelfde manier.
6.4 Accupack
Neem de gebruiksaanwijzing van de snoerloze multifunctionele aandrijving in acht.
6.5 Nieuwe zaagketting laten inlopen
De nieuwe zaagketting voor het zagen 2-3 minuten laten inlopen.
Na de inlooptijd de kettingspanning (zoals aangegeven in hoofdstuk 6.3) controleren en bodig de zaagketting naspannen.
6.6 Kettingsmering controleren
Nooit werken zonder kettingsmering! Tijdig bijvullen.
Bij een droge, lopende zaagketting worden het zwaard en de zaagketting in korte tijd onbruikbaar. Daarom voor het begin van de werkzaamheden altijd het oliepeil in het oliereservoir controlleren.
Om de kettingsmering te controleren houdt men het gereedschap met het zwaard (bij een omlopende zaagketting) - op een veilige afstand van ongeveer 20 cm - boven een lichte ondergrond (bijv. een uitgespreide krant). Wanneer zich op de lichte ondergrond een oliespoor aftekent dat mettertijd duidelijker wordt, werkt de kettingsmering correct.
7. Gebruik
7.1 Houd het gereedschap correct vast, aan- en uitschakelen
Controleer voor gebruik of het apparaat correct is aangesloten op de snoerloze functionele aandrijving (neem de uiksaanwijzing van de snoerloze functionele aandrijving in acht).
Gebruik de schouderriem. De bediener moet stevig staan en het gereedschap met beide len stevig aan de handgrepen vasthouden. Het ward mag tijdens het inschakelen geen voorwerp maken.
Zoals beschreven in de gebruiksaanwijzing van de snoerloze multifunctionele aandrijving aan- en uitschakelen.
Het gereedschap heeft een snelstop. Laat het gereedschap repareren wanneer de afremtijdelijk langer wordt.
7.2 Het werken met het gereedschap
Controleer voor elk gebruik het gereedschap op een feilloze werking. Bijzonder belangrijk
- juist gemonteerd zwaard en ketting
- juiste spanning van de zaagketting,
- werking van de kettingsmering
- Niet werken met een botte of versleten zaagketting.
- Controleer of het apparaat correct is aangesloten op de snoerloze multifunctionele aandrijving.
- Alleen een onbeschadigd en compleet gereedschap in gebruik nemen.
Hierdoor neemt het gevaar getroffen te worden door vallende takken af. Houd bende afstand tot de tak, die u afzaagt.
Vermijd een abnormale lichaamshouding, las pauzes in en wissel de werkpositie.
Oefen alle werktechnieken. Wanneer u geen ervaring heeft met dergelijke edschappen, moet u een beroep doen op de van ervaren personen.
Principiële werkwijze, doorzagen van takken en twijgen
Selecteer uw locatie zo dat u niet kunt worden geraakt door vallende takken.
Houd het gereedschap zo schuin dat de hoek tussen de stang (1) en grond maximaal 60° bedraagt.
Begin met het zagen van takken die zich beneden bevinden, zodat de takken erboven plaats hebben, om naar beneden te vallen.
Zaag langere takken in meerdere stappen af.
Om het scheuren van de bast te voorkomen: Voer de laatste snede pas uit, als u de tak voor het grootste deel heeft afgezaagd en op deze manier het gewicht is verminderd.
Het gereedschap alleen bij omlopende zaagketting uit het hout halen.
Niet in de buurt van de grond werken. Het zwaard mag niet in contact komen met de grond, omdat de zaagketting anders snel bot wordt.
-
Het gereedschap met de aanslag (10) tegen het hout plaatsen. De ketting mag het houd niet aanraken tijdens het inschakelen. Het gereedschap inschakelen en pas dan beginnen met zagen, door de zaag naar beneden te geleiden. Niet drukken; het eigen gewicht van de zaag is voldoende. Tegen het einde van de zaagsnede ontlast u de zaag. Houd rekening met het gewicht van de zaag dat u moet opvangen, als de zaag de tak heeft doorgezaagd.
-
Om op het moment van 'doorzagen' volledige controle te behouden, tegen het einde van de snede de werkende gewichtskracht van de zaag
NEDERLANDSnl
reduceren zonder de stevige greep op de handgrepen van het gereedschap los te laten.
- Na afronding van de zaagsnede de motor uitschakelen, wachten tot de zaagketting stilstaat voordat u het gereedschap daar weghaalt. Het gereedschap altijd uitschakelen voordat u van de ene tak naar de andere tak wisselt.
Probeer nooit een ingeklemde zaag vrij te maken terwijl de motor loopt. Motor
uitschakelen, accupack verwijderen. Als de tak vanaf de grond bereikbaar is, houd de zaag dan vast en til de tak op. Als de zaag nog altijd blijft vaststeken, raadpleeg dan een vakman.
Gebruik de zaag niet als hefboom.
Opnieuw spannen van de zaagketting
Bij het werken met het gereedschap rekt de zaagketting als gevolg van de warmte uit. Deze hangt dan door en kan uit de groef van het zwaard springen.
De kettingspanning (zoals aangegeven in hoofdstuk 6.3) controleren en de zaagketting zo nodig naspannen.
Wanneer de zaagketting wordt nagespannen terwijl hij warm is, dient hij na afloop van het zagen beslist te worden ontspannen. Anders kan tijdens het afkoelen een hoge krimpspanning ontstaan.
Onvoldoende kettingsmering
Wanneer het oliereservoir nog bijna vol is nadat het gereedschap ongeveer 3 à 5 minuten is gebruikt, kan het zijn dat het oliekanaal (16) van het gereedschap of de olie-inlaatopening (15) van het zwaard verstopt is. Deze moeten dan gereinigd worden.
8. Transporteren
Verwijder de accupacks en laat het gereedschap tot stilstand komen. Beschermende afdekking (7) op het zwaard (8) schuiven.
Beveilig het gereedschap tijdens het transport om olieverlies, beschadigingen of letsel te voorkomen.
9. Reinigen
Verwijder de accupacks en laat het gereedschap tot stilstand komen. Na elk gebruik reinigen:
Verontreinigingen, zaagsel e.d. verwijderen (bijvoorbeeld met een borstel of doek).
10. Opbergen
Verwijder de accupacks en laat het gereedschap tot stilstand komen. Beschermende afdekking (7) op het zwaard (8) schuiven.
Het gereedschap voor het opbergen reinigen en onderhoud uitvoeren.
Op een veilige, droge plek, buiten het bereik van kinderen bewaren.
11. Onderhoud
WAARSCHUWING! Het accupack verwijderen. Ongewenst starten kan ernstig letsel veroorzaken. Het gereedschap moet stilstaan. Draag veiligheidshandschoenen.
Voer zorgvuldig onderhoud uit aan het gereedschap en toebehoor. Controleer dagelijks voor ieder gebruik, of beweeglijke onderdelen correct functioneren en niet klemmen, of er onderdelen gebroken of dermate beschadigd zijn dat de werking van het elektrisch gereedschap hieronder lijdt. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Zaagketting
Wanneer met een botte zaagketting wordt gewerkt, leidt dit tot voortijdige slijtage van de zaagketting, het kettingwiel en het zwaard. Ook een voortijdige breuk van de zaagketting kan hier het gevolg van zijn. Daarom is het belangrijk dat de zaagketting op tijd wordt geslepen.
Het slijpen dient te gebeuren in een gespecialiseerde werkplaats.
De zaagtanden van de zaagketting hebben de volgende hoeken: snijhoek = 55°, slijphoek = 30°. Voor het slijpen van de zaagketting wordt een ronde vijl van 4,0 mm gebruikt. De dieptebegrenzer met een vlakke vijl op een hoogte van 0,65 mm vijlen.
Vervang de zaagketting als:
- De lengte van de zaagtanden minder dan 5 mm bedragen.
- Er te veel afstand is tussen de aandrijfschakels en de klinknagels.
- De zaagsnelheid laag is.
- Er na meerdere keren slijpen van de zaagketting nog altijd geen verbeterde zaagsnelheid kan worden bereikt.
Vervangende zaagkettingen zie hoofdstuk Toebehoor.
Zwaard
Door de smeergaten (6) voor het neustandwiel aan de punt van het zwaard moet regelmet (met een smeerpistool, niet inbegrepen) een beetje kogellagervet worden gedrukt.
Aan de onderkant is het zwaard onderhevig aan bijzonder sterke slijtage. Om eenzijdige slijtage van het zwaard te voorkomen, dient dit telkens wanneer de zaagketting geslepen wordt te worden omgekeerd. Indien nodig: Ontbraam de randen en vijl de randen vlak met een vlakke vijl.
Bij deze gelegenheid ook de groef en de olie-inlaatopeningen (15) van het zwaard schoonmaken.
Vervang het zwaard als
- de groef niet overeenstemt met de hoogte van de aandrijfschakels (die nooit de onderkant mogen aanraken)
- de binnenkant van het zwaard is versleten en de zaagketting daarom naar een kant helt.
Wanneer het zwaard wordt vervangen, moet ook de zaagketting worden vervangen. Vervangende zwaarden zie hoofdstuk Toebehoor.
Kettingwiel
Wanneer er grotere sporen van slijtage op het kettingwiel (20) te zijn (diepe groeven), dient het te worden vervangen.
Zie het hoofdstuk Reparatie.
Smeren
Om de 40 bedrijfsuren vet door de smeernippel aan de behuizing van de aandrijving bijvullen met een vetspuit:
12 g samengesteld lithiumvet voor hoge temperaturen
12. Problemen en storingen
Bij de bevestiging aan de snoerloze multifunctionele aandrijving kunnen de uiteinden van de stangen niet in elkaar schuiven.
- De gebruiksaanwijzing van de snoerloze multifunctionele aandrijving in acht nemen.
Het apparaat gaat uit tijdens het zagen.
- Is de zaagketting (9) te stevig gespannen? Zie hoofdstuk 6.1.
- Heeft u te stevige druk uitgeoefend tijdens het zagen? Zie hoofdstuk 7.2.
- Is het zwaard defect? (verbogen, beschadigd...)?
- Is de zaagketting (9) bot? Zie hoofdstuk 11.
- Leidt aagsel onder de afdekking van het kettingwiel (12) tot een blokkade? Reinigen.
Er wordt geen kettingsmeerolie aangevoerd.
- Is het oliereservoir leeg? Zie hoofdstuk 6.2.
- Is het oliekanaal (16) of de olie-inlaatopening (15) verontreinigd? Zie hoofdstuk 7.
- Is de stelschroef (3) voor het oliedebiet verkeerd ingesteld? Zie hoofdstuk 6.2.
13. Toebehoren
Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accupacks en toebehoor.
Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.
A Snoerloze multifunctionele aandrijving MA 36-18 LTX BL Q, bestelnr: 601725850
B Schachtverlenging bestelnr.: 628498000
C Bio-kettingzaag-hechtolie bestelnr.: 628441000
D Zaagketting (als vervanging) bestelnr.: 628497000
E Z w a a r d (als vervanging), bestelnr.: 628496000
Compleet toebehorenprogramma, zie www.metabo.com of de catalogus.
14. Reparatie
! Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende elektricien worden uitgevoerd!
Er mogen alleen originele Metabo-reserveonderdelen worden gebruikt.
Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.
Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en recycling van afgedankte gereedschappen, verpakkingen en toebehoren.
Accupacks mogen niet bij het huisvuil worden gegooid! Lever defecte of afgedankte accupacks in bij de Metabo-handelaar!
Accupacks niet in het water gooien.
Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/
EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.
Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).
Toelichting op de gegevens van pagina 3.
Wijzigingen in het kader van technische verbeteringen voorbehouden.
Meetgegevens vastgesteld met snoerloze multifunctionele aandrijving MA 36-18 LTX BL.
L_max = lengte van het zwaard L = nuttige zaaglengte
v_K = kettingsnelheid bij onbelast toerental
K_A = zaagketting, aantal aandrijfschakels
K_S = zaagketting, dikte aandrijfschakel
V_Oel = volume oliereservoir
m = gewicht (zonder snoerloze multifunctionele aandrijving, accupack, olie, zwaard, zaagketting, schouderriem)
Meetgegevens vastgesteld volgens de norm EN 62841 + EN ISO 11680-1.
Toegestane omgevingstemperatuur tijdens het gebruik:
-20 °C tot 50 °C (beperkt vermogen bij
NEDERLANDSnl
temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C
Toegestane omgevingstemperatuur tijdens het laden: 0°C tot 40°C.
Gelijkstroom
De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
Emissiewaarden
Deze waarden maken een beoordeling van de emissie van het elektrische gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling werkpauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
Totale trillingswaarde (vectorsom van drie richtingen):
a_h,1 = trillingsemissiewaarde (voorste handgreep)
a_h,2 = trillingsemissiewaarde (achterste handgreep)
K_n = onzekerheid (trilling)
Typisch A-gekwalificeerd geluidsniveau:
L_pA =geluidsdrukniveau
L_WA =geluidsvermogensniveau
K_pA, K_WA = onzekerheid
L_WA(M) =gemeten geluidsvermogensniveau conform 2000/14/EG
L_WA(G)= gegarandeerd geluidsvermogensniveau conform 2000/14/EG
Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden.
