BEDIENUNGSANLEITUNG MAMS 25 METABO

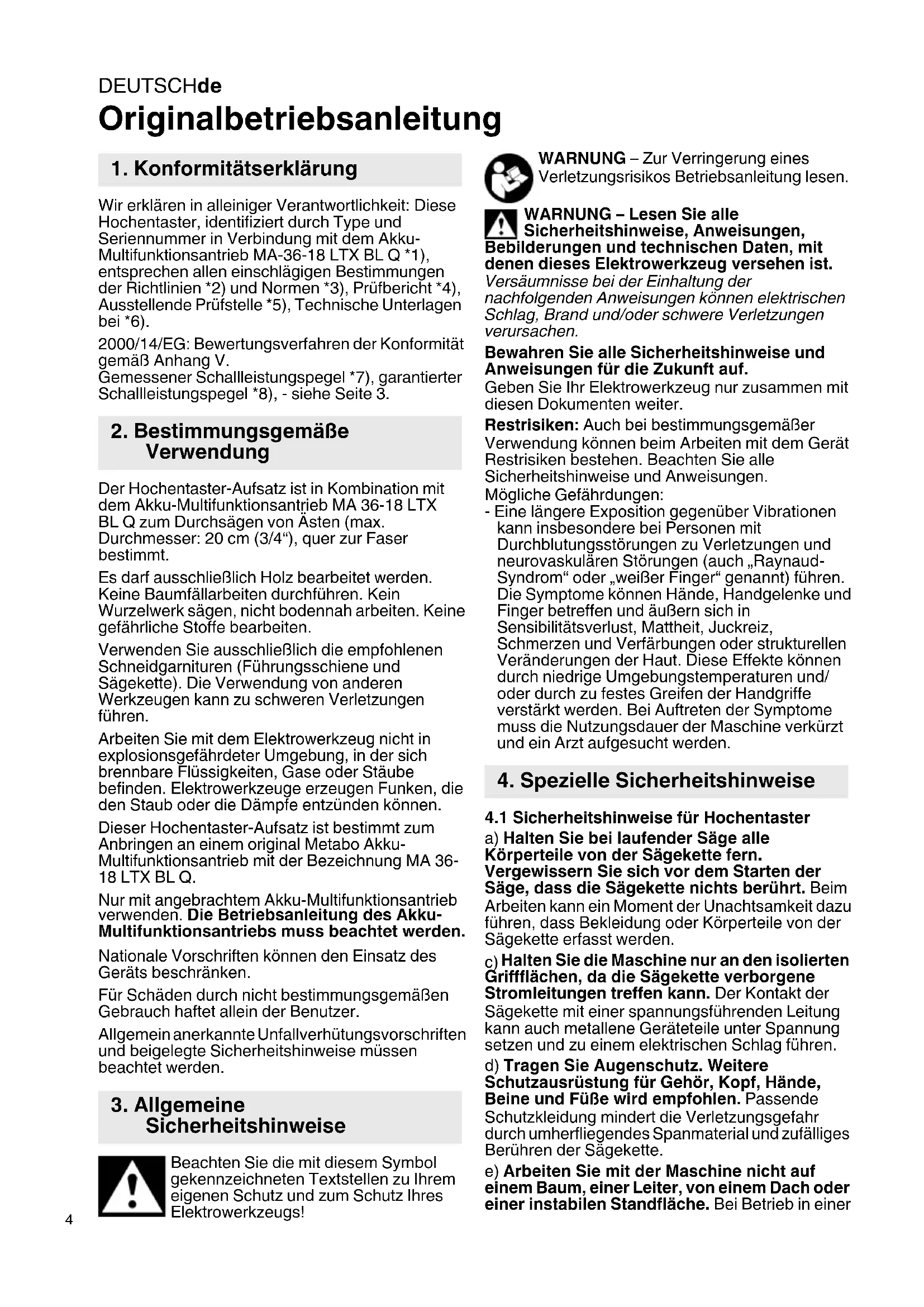

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Hochentaster, identifiziert durch Type und Seriennummer in Verbindung mit dem Akku- Multifunktionsantrieb MA-36-18 LTX BL Q *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3), Prüfbericht *4), Ausstellende Prüfstelle *5), Technische Unterlagen bei *6). 2000/14/EG: Bewertungsverfahren der Konformität gemäß Anhang V. Gemessener Schallleistungspegel *7), garantierter Schallleistungspegel *8), - siehe Seite 3. Der Hochentaster-Aufsatz ist in Kombination mit dem Akku-Multifunktionsantrieb MA 36-18 LTX BL Q zum Durchsägen von Ästen (max. Durchmesser: 20 cm (3/4“), quer zur Faser bestimmt. Es darf ausschließlich Holz bearbeitet werden. Keine Baumfällarbeiten durchführen. Kein Wurzelwerk sägen, nicht bodennah arbeiten. Keine gefährliche Stoffe bearbeiten. Verwenden Sie ausschließlich die empfohlenen Schneidgarnituren (Führungsschiene und Sägekette). Die Verwendung von anderen Werkzeugen kann zu schweren Verletzungen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Dieser Hochentaster-Aufsatz ist bestimmt zum Anbringen an einem original Metabo Akku- Multifunktionsantrieb mit der Bezeichnung MA 36- 18 LTX BL Q. Nur mit angebrachtem Akku-Multifunktionsantrieb verwenden. Die Betriebsanleitung des Akku- Multifunktionsantriebs muss beachtet werden. Nationale Vorschriften können den Einsatz des Geräts beschränken. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG – Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Restrisiken: Auch bei bestimmungsgemäßer Verwendung können beim Arbeiten mit dem Gerät Restrisiken bestehen. Beachten Sie alle Sicherheitshinweise und Anweisungen. Mögliche Gefährdungen: - Eine längere Exposition gegenüber Vibrationen kann insbesondere bei Personen mit Durchblutungsstörungen zu Verletzungen und neurovaskulären Störungen (auch „Raynaud- Syndrom“ oder „weißer Finger“ genannt) führen. Die Symptome können Hände, Handgelenke und Finger betreffen und äußern sich in Sensibilitätsverlust, Mattheit, Juckreiz, Schmerzen und Verfärbungen oder strukturellen Veränderungen der Haut. Diese Effekte können durch niedrige Umgebungstemperaturen und/ oder durch zu festes Greifen der Handgriffe verstärkt werden. Bei Auftreten der Symptome muss die Nutzungsdauer der Maschine verkürzt und ein Arzt aufgesucht werden.

4.1 Sicherheitshinweise für Hochentaster

a) Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

Halten Sie die Maschine nur an den isolierten Griffflächen, da die Sägekette verborgene Stromleitungen treffen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. d) Tragen Sie Augenschutz. Weitere Schutzausrüstung für Gehör, Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette. e) Arbeiten Sie mit der Maschine nicht auf einem Baum, einer Leiter, von einem Dach oder einer instabilen Standfläche. Bei Betrieb in einer

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle SicherheitshinweiseDEUTSCH de

solchen Weise besteht ernsthafte Verletzungsgefahr. f) Achten Sie immer auf festen Stand und benutzen Sie die Maschine nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Maschine führen. Auf Hindernisse im Arbeitsbereich achten, Stolpergefahr. g) Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast den Benutzer treffen und/oder die Maschine der Kontrolle entreißen. h) Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

i) Tragen Sie die Maschine an beiden Griffen im

ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Maschine stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Maschine verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette. j) Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Führungsschiene und Kette. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen. k) Nur Holz sägen. Die Maschine nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Maschine nicht zum Sägen von Metall, Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Maschine für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen. m) Befolgen Sie alle Anweisungen, wenn Sie die Maschine von Materialansammlungen befreien, lagern oder Wartungsarbeiten durchführen. Vergewissern Sie sich, dass der Schalter ausgeschaltet und der Akku entfernt ist. Ein unerwarteter Betrieb der Maschine beim Entfernen von Materialansammlungen oder während Wartungsarbeiten kann zu ernsthaften Verletzungen führen.

4.2 Ursachen und Vermeidung eines

Rückschlags Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt. Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung des Benutzers geschlagen wird. Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Benutzerrichtung zurückstoßen. Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Als Benutzer einer Maschine sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei zu arbeiten. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Maschine. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden: a) Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Maschine umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann der Benutzer die Rückschlagkräfte beherrschen. Niemals die Maschine loslassen. b) Vermeiden Sie eine abnormale Körperhaltung. Dadurch wird eine bessere Kontrolle der Maschine in unerwarteten Situationen ermöglicht. c) Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen. d) Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

4.3 Weitere Sicherheitshinweise:

Gefährliche Zugkraft: Wenn die Maschine nicht mit ihrem Anschlag gegen das zu sägende Holz angesetzt wird und - beim Sägen an der unteren Kante der Führungs- schiene - die Führungsschiene sich verklemmt, oder wenn man mit der Sägekette auf einen harten Gegenstand im Holz trifft, kann die Maschine nach vorne gezogen werden. Deshalb, wenn irgend möglich, die Maschine mit dem Anschlag an das Holz ansetzen. Untersuchen Sie das Holz auf Nägel, Schnüre, Drähte oder lose Teile und entfernen Sie diese bevor Sie es sägen. Die Maschine besitzt einen Schnellstopp. Die Maschine reparieren lassen, wenn sich die Abbremszeit deutlich verlängert. Falls die Maschine Fallengelassen wurde oder anderen Stößen ausgesetzt war: Die Maschine gründlich untersuchen, um Schäden oder andere Defekte festzustellen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm, Schutzhandschuhe, enganliegendeDEUTSCHde

Schutzkleidung und Gehörschutz, verringert das Risiko von Verletzungen. Mindestens 15 m Abstand zu unbeteiligten Personen einhalten. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Benutzen Sie die Führungsschiene niemals als Hebel. Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen. Verwenden Sie die Maschine nicht bei schlechtem Wetter, besonders nicht bei Gewitter. Dies reduziert die Gefahr, von einem Blitz getroffen zu werden. Maschine ausschalten, Akkupack(s) entnehmen. Sicherstellen, dass alle beweglichen Teile zum Stillstand gekommen sind: - wenn Sie die Maschine unbeaufsichtigt lassen; - bevor Sie Blockierungen beseitigen; - bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen; - wenn ein Fremdkörper getroffen wurde oder wenn die Maschine Fallen gelassen wurde. Überprüfen Sie die Maschine auf Schäden und führen Sie Reparaturen durch, bevor Sie die Maschine wieder in Betrieb nehmen. - wenn die Maschine beginnt ungewöhnlich stark zu vibrieren. Wenn die Maschine beginnt ungewöhnlich stark zu vibrieren ist eine sofortige Überprüfung erforderlich: - auf Schäden untersuchen; - beschädigte Teile ersetzen oder reparieren; - sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind. Bei einem Unfall oder einer Betriebsstörung sofort die Maschine ausschalten und die Akkupacks entnehmen. Auf eine korrekt gespannte Sägekette achten. Eine schlaffe Sägekette kann abspringen und schwere oder sogar tödliche Verletzungen verursachen. Um unbeabsichtigtes Anlaufen zu vermeiden: Vor jedem Überprüfen der Kettenspannung, vor dem Nachspannen der Sägekette, zum Kettenwechsel, zur Beseitigung von Störungen und vor jedem Arbeitsplatzwechsel: Akkupacks entnehmen! Akkupacks aus der Maschine entnehmen. Warten, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor irgendeine Einstellung, Umrüstung, Wartung, Reinigung vorgenommen wird oder die Maschine aufbewahrt wird. Weitere Sicherheitshinweise in der Betriebsanleitung des Akku-Multifunktionsantriebs müssen beachtet werden. Staubbelastung reduzieren: WARNUNG - Einige Stäube, die durch Sandpapierschleifen, Sägen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind: - Blei aus bleihaltigem Anstrich, - mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und - Arsen und Chrom aus chemisch behandeltem Holz. Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden. Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen. Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung). Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld. Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung. Verwenden Sie eine geeignete Staubabsaugung. Verringern Sie die Staubbelastung indem Sie: - die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten, - eine Absauganlage und/oder einen Luftreiniger einsetzen, - den Arbeitsplatz gut lüften und durch Saugen sauber halten. Fegen oder blasen wirbelt Staub auf. - Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

Augenschutz tragen. Weggeschleuderte Teile können in Ihre Augen eindringen und schwere Verletzungen verursachen. Tragen Sie immer eine Schutzbrille, möglichst mit Seitenschutz. Und, falls notwendig zusätzlich einen Gesichtsschutz (Visier). Gehörschutz tragen (Ohrenstöpsel oder Kapselgehörschutz). Einwirkung hoher Lärmpegel kann zu Gehörschäden führen. Kopfschutz tragen.DEUTSCH de

Handschuhe tragen. Rutschfesten Fußschutz tragen. Die Betriebsanleitung lesen und alle Warn- und Sicherheitshinweise beachten. WARNUNG – Allgemeine Gefahren! GEFAHR – Halten Sie ausreichend Abstand zu Stromleitungen. Verringern Sie die Gefahr eines tödlichen Stromschlags, indem Sie die Maschine niemals in der Nähe von elektrischen Leitungen benutzen. Die Berührung von oder die Benutzung in der Nähe von Stromleitungen kann zu schweren Verletzungen oder tödlichem Stromschlag führen. WARNUNG! Ungewolltes Anlaufen kann schwere Verletzungen verursachen. Vor dem Reinigen oder der Wartung: Maschine ausschalten, Akkupacks entnehmen. Schützen Sie Ihr Gerät vor Nässe. Nicht dem Regen aussetzen. Nicht bei Regen oder an nassen Bäumen benutzen. Siehe Seite 2. 1Stange 2 Kombischlüssel (mit Clip zum Befestigen am Stange) 3 Stellschraube (Ölfördermenge) 4 Verschlusskappe (Kettenschmieröl)

durchscheinender Öltank 6 Schmierloch 7 Sägekettenschutz 8 Führungsschiene (Sägeschiene) 9 Sägekette 10 Anschlag 11 Mutter 12 Kettenradabdeckung 13 Langloch der Führungsschiene 14 Bohrung 15 Öleintrittsbohrung der Führungsschiene 16 Ölkanal 17 Gewindebolzen 18 Spannschraube (Kettenspannung) 19 Kettenspannstift 20 Kettenrad

6.1 Führungsschiene und Sägekette

anbringen, Kettenspannung einstellen Siehe Abbildung, Seite 3. WARNUNG! Akkupacks entnehmen. Ungewolltes Anlaufen kann schwere Verletzungen verursachen. Die Maschine muss stillstehen. Schutzhandschuhe tragen.

1. Die Mutter (11) abschrauben und die

Kettenradabdeckung (12) abnehmen.

2. Die Sägekette (9) auf die Führungsschiene (8)

auflegen: Siehe Seite 3, Abb. A: Die Schneidkanten der Sägeketten-Schneider (b) müssen in Umlaufrichtung zeigen. Symbol auf der Maschine beachten. Siehe Seite 3, Abb. B: Die Führungsschiene (8) mit ihrem vorderen Ende nach oben halten und die Sägekette (9) so auflegen, dass die Zähne (a) des Umlenksternes der Führungsschiene in die Kettenglieder eingreifen und die Ketten- Treibglieder in der Führungsschienennut sitzen.

3. Dann die Sägekette (9) um das Kettenrad (20)

legen und die Führungsschiene mit ihrem Langloch (13) auf den Gewindebolzen (17) aufsetzen. Ggf. die Spannschraube (18) so verdrehen, dass der Kettenspannstift (19) in die Bohrung (14) der Führungsschiene eingreift.

4. Die Kettenradabdeckung (12) wieder aufsetzen

und die Mutter (11) aufschrauben, aber noch nicht festziehen.

5. Die Spannschraube (18) im Uhrzeigersinn

drehen, bis die Sägekette an der unteren Kante der Führungsschiene nicht mehr durchhängt. Dabei das vordere Ende der Führungsschiene anheben.

6. Siehe Seite 3, Abb. C: Die Sägekette ist richtig

gespannt, wenn sie an der Führungsschiene anliegt, und sich in der Mitte der Führungsschiene 2 bis 3 mm von der Führungsschienen-Oberkante anheben lässt, sich noch leicht von Hand verschieben lässt, ohne zu klemmen.

7. Nach dem Spannen der Sägekette das vordere

Führungsschienenende anheben und die Mutter (11) fest anziehen.

Die Maschine wird ab Werk ohne Ölfüllung geliefert. Vor der Inbetriebnahme der Maschine muss der Ölbehälter mit Kettenschmieröl gefüllt werden. Nur original Metabo Kettenschmieröl verwenden. Auf keinen Fall Altöl verwenden! Zum Einfüllen des Öles die Verschlusskappe (4) abschrauben. Achten Sie beim Einfüllen des Öles darauf, dass kein Schmutz in den Ölbehälter gerät. Der Ölstand lässt sich am durchscheinenden Öltank (5) erkennen. Mit der Stellschraube (3) kann man die Ölfördermenge verändern. Zum Sägen von hartem, trockenem Holz und beim Arbeiten über die ganze nutzbare Länge des Schwertes die Schraube entgegen dem Uhrzeigersinn drehen. Zum Sägen von weichem und nassem Holz (oder wenn nur ein

6. InbetriebnahmeDEUTSCHde

Teil des Schwertes im Eingriff ist) kann die Ölfördermenge durch Drehen der Schraube im Uhrzeigersinn entsprechend reduziert werden. Mit einer Füllung des Ölbehälters kann man, je nach Außentemperatur und eingestellter Ölfördermenge, 12 bis 20 Minuten lang mit der Maschine arbeiten.

6.3 Am Akku-Multifunktionsantrieb

anbringen Wie in der Betriebsanleitung des Akku- Multifunktionsantriebs beschrieben anbringen. WARNUNG! Es dürfen maximal 2 Verlängerungsstangen zwischen Akku- Multifunktionsantrieb und Aufsatz eingebaut werden. Verlängerungsstangen auf die selbe Art und Weise anbringen.

Betriebsanleitung des Akku-Multifunktionsantriebs beachten.

6.5 Neue Sägekette einlaufen lassen

Die neue Sägekette vor dem Sägen 2-3 Minuten lang einlaufen lassen. Nach der Einlaufzeit die Kettenspannung (wie in Kapitel 6.3 angegeben) überprüfen und, falls erforderlich, die Sägekette nachspannen.

6.6 Kettenschmierung überprüfen

Niemals ohne Kettenschmierung arbeiten! Rechtzeitig nachfüllen. Bei trocken laufender Sägekette werden die Führungsschiene und die Sägekette innerhalb kurzer Zeit unbrauchbar. Deshalb vor jedem Arbeitsbeginn den Ölstand im Ölbehälter überprüfen. Zur Überprüfung der Kettenschmierung hält man die Maschine mit der Führungsschiene (bei umlaufender Sägekette) - in einem Sicherheitsabstand von etwa 20 cm - über einen hellen Grund (z.B. eine ausgebreitete Zeitung). Wenn sich auf dem hellen Grund eine mit der Zeit kräftiger werdende Ölspur abzeichnet, arbeitet die Kettenschmierung einwandfrei.

7.1 Maschine korrekt festhalten,

ein- und ausschalten Vor der Benutzung prüfen, dass das Gerät korrekt am Akku-Multifunktionsantrieb angebracht ist (Betriebsanleitung des Akku- Multifunktionsantriebs beachten). Den Schultergurt benutzen. Der Bedienende muss einen sicheren Stand haben und die Maschine mit beiden Händen an den Handgriffen gut festhalten. Die Führungsschiene darf beim Einschalten keinen Gegenstand berühren. Wie in der Betriebsanleitung des Akku- Multifunktionsantriebs beschrieben ein- und ausschalten. Die Maschine besitzt einen Schnellstopp. Die Maschine reparieren lassen, wenn sich die Abbremszeit deutlich verlängert.

7.2 Das Arbeiten mit der Maschine

Vor jedem Arbeitsbeginn die Maschine auf einwandfreies Funktionieren prüfen. Besonders wichtig sind: - richtig montierte Führungsschiene und Kette - richtige Spannung der Sägekette, - Funktionieren der Kettenschmierung - Nicht mit stumpfer oder verschlissener Sägekette arbeiten. - Überprüfen, dass das Gerät korrekt am Akku- Multifunktionsantrieb angebracht ist. - Nur eine unbeschädigte und vollständige Maschine in Betrieb nehmen. Es besteht die Gefahr von herabfallenden Ästen getroffen zu werden. Halten Sie ausreichend Abstand zu dem Ast, den Sie absägen. Vermeiden Sie eine abnormale Körperhaltung, legen Sie Ruhepausen ein und Wechseln Sie die Arbeitspositionen. Üben Sie alle Arbeitstechniken. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen. Grundsätzliche Arbeitsweise, Durchsägen von Ästen und Zweigen Wählen sie ihren Standort so, dass sie nicht vom herabfallenden Ast getroffen werden. Halten Sie die Maschine so schräg, dass der Winkel zwischen Stange (1) und Boden maximal 60° beträgt. Beginnen Sie mit dem Sägen an untenliegenden Ästen, damit darüberliegende Äste Platz zum Herabfallen haben. Lange Äste in mehreren Schritten absägen. Um ein Abreißen der Rinde zu vermeiden: Führen sie den letzten Schnitt erst aus, wenn Sie den Ast zum größten Teil abgesägt haben, und so das Gewicht verringert ist. Die Maschine nur bei umlaufender Sägekette aus dem Holz ziehen. Nicht bodennah arbeiten. Die Führungsschiene darf nicht mit dem Boden in Berührung kommen, weil die Sägekette sonst schnell stumpf wird.

Die Maschine mit dem Anschlag (10) gegen das Holz ansetzen. Die Kette darf das Holz beim Einschalten nicht berühren. Die Maschine einschalten und erst dann mit dem Sägen beginnen, indem Sie die Säge nach unten führen. Nicht Drücken, das Eigengewicht der Säge ist ausreichend. Gegen Ende des Schnittes die Säge entlasten, stellen Sie sich auf das Gewicht der Säge ein, das sie abfangen

müssen, wenn die Säge den Ast durchgesägt hat.

2. Um im Moment des „Durchsägens“ die volle

Kontrolle zu behalten, gegen Ende des Schnitts die wirkende Gewichtskraft der Säge reduzieren, ohne den festen Griff an den Handgriffen der Maschine zu lösen.

3. Nach Fertigstellung des Schnitts den Motor

ausschalten, den Stillstand der Sägekette abwarten, bevor man die Maschine dort entfernt. Die Maschine immer ausschalten, bevor man von Ast zu Ast wechselt. Niemals versuchen eine eingeklemmte Säge mit laufendem Motor freizubekommen. Motor ausschalten, Akkupacks entnehmen. Ist der Ast vom Boden erreichbar, dann halten Sie die Säge fest und heben sie den Ast an. Sollte die Säge weiterhin feststecken, holen Sie fachmännische Hilfe. Die Säge nicht als Hebel verwenden. Nachspannen der Sägekette Beim Arbeiten mit der Maschine dehnt sich die Sägekette - infolge der Erwärmung - aus. Sie hängt dann durch und kann aus der Führungsschienennut herausspringen. Kettenspannung (wie in Kapitel 6.3 angegeben) überprüfen und, falls erforderlich, die Sägekette nachspannen. Wenn die Sägekette im heißen Zustand nachgespannt wird, muss sie nach Beendigung der Sägearbeit unbedingt entspannt werden, weil sonst beim Abkühlen eine hohe Schrumpfspannung entstehen kann. Ungenügende Kettenschmierung Wenn der Ölbehälter nach einer Betriebszeit der Maschine von etwa 3 - 5 Minuten noch fast voll sein sollte, kann es sein, dass der Ölkanal (16) der Maschine oder die Öleintrittsbohrung (15) der Führungsschiene verstopft sind, die dann gereinigt werden müssen. Akkupacks entnehmen, Maschine zum Stillstand kommen lassen. Schutzabdeckung (7) auf die Führungsschiene (8) schieben. Die Maschine während des Transportes sichern, um Ölverlust, Beschädigung oder Verletzungen zu vermeiden. Akkupacks entnehmen, Maschine zum Stillstand kommen lassen. Nach jedem Einsatz reinigen: Verunreinigungen, Sägespäne u.ä. entfernen (z. B. mit Pinsel oder Tuch). Akkupacks entnehmen, Maschine zum Stillstand kommen lassen. Schutzabdeckung (7) auf die Führungsschiene (8) schieben. Die Maschine vor dem Aufbewahren reinigen und eine Wartung durchführen. An einem sicheren, trockenen Ort, außerhalb der Reichweite von Kindern aufbewahren. WARNUNG! Akkupacks entnehmen. Ungewolltes Anlaufen kann schwere Verletzungen verursachen. Die Maschine muss stillstehen. Schutzhandschuhe tragen. Pflegen Sie Maschine und Zubehör mit Sorgfalt. Kontrollieren Sie täglich, vor dem Gebrauch, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Sägekette Das Arbeiten mit einer stumpfen Sägekette führt zum vorzeitigen Verschleiß der Sägekette, des Kettenrades und der Führungsschiene. Es kann auch einen Bruch der Sägekette zur Folge haben. Es ist deshalb wichtig, dass die Sägekette rechtzeitig geschärft wird. Das Schärfen sollte durch eine Fachwerkstatt vorgenommen werden. Die Sägeketten-Schneider haben folgende Winkel: Schneidwinkel = 55°, Schärfwinkel= 30°. Zum Schärfen der Sägekette wird eine 4,0-mm- Rundfeile benötigt. Den Tiefenbegrenzer mit einer Flachfeile auf 0,65 mm Höhe feilen. Ersetzen Sie die Sägekette wenn: - die Länge der Schneiden weniger als 5 mm beträgt. - zwischen den Antriebsgliedern und den Nieten zu viel Abstand ist. - die Schnittgeschwindigkeit langsam ist. - selbst nach mehrfachem Schärfen der Sägekette keine Erhöhung der Schnittgeschwindigkeit erzielt werden kann. Sägeketten als Ersatz siehe Kapitel Zubehör. Führungsschiene Durch die Schmierlöcher (6) für den Umlenkstern am vorderen Führungsschienenende muss gelegentlich (mit einer Fettpresse, nicht im Lieferumfang) etwas Kugellagerfett eingeführt werden. An seiner unteren Kante ist die Führungsschiene einem besonders starken Verschleiß ausgesetzt. Um eine einseitige Abnutzung der Führungsschiene zu vermeiden, sollte sie, jeweils

wenn die Sägekette geschärft wird, gewendet werden. Bei Bedarf: Entgraten Sie die Kanten und feilen Sie die Kanten mit einer Flachfeile eben. Bei dieser Gelegenheit auch die Nut und die Öleintrittsbohrungen (15) der Führungsschiene reinigen. Ersetzen Sie die Führungsschiene, wenn - die Nut nicht mit der Höhe der Antriebsglieder (die niemals die Unterseite berühren dürfen) übereinstimmt - wenn die Innenseite der Führungsschiene abgenutzt ist und sich die Sägekette deswegen zu einer Seite neigt. Wenn die Führungsschiene ersetzt wird, muss auch die Sägekette ersetzt werden. Führungsschiene als Ersatz siehe Kapitel Zubehör. Kettenrad Wenn das Kettenrad (20) größere Verschleißspuren aufweist (tiefe Einkerbungen), muss es erneuert werden. Siehe Kapitel Reparatur. Schmieren Alle 40 Betriebsstunden Fett durch den Fettnippel am Getriebegehäuse mit einer Fettpresse nachfüllen: 12 g Hochtemperatur-Verbundlithiumfett Beim Anbringen am Akku- Multifunktionsantrieb lassen sich die Stangenenden nicht ineinanderschieben. - Die Betriebsanleitung des Akku- Multifunktionsantrieb beachten. Gerät schaltet beim Sägen ab. - Sägekette (9) zu stark gespannt? Siehe Kapitel

- Zu starker Druck beim Sägen ausgeübt? Siehe Kapitel 7.2. - Führungsschiene defekt? (verbogen, beschädigt...)? - Sägekette (9) stumpf? Siehe Kapitel 11. - Sägespäne unter der Kettenradabdeckung (12) führen zu einer Blockade? Reinigen. Es wird kein Kettenschmieröl zugeführt. - Ölbehälter leer? Siehe Kapitel 6.2. - Ölkanal (16) oder Öleintrittsbohrung (15) verschmutzt? Siehe Kapitel 7. - Stellschraube (3) für die Ölfördermenge falsch eingestellt? Siehe Kapitel 6.2.

Verwenden Sie nur original Metabo- oder CAS- (Cordless Alliance System) Akkupacks und Zubehör. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. A Akku-Multifunktionsantrieb MA 36-18 LTX BL Q, Best.-Nr: 601725850 B Schaftverlängerung Best.-Nr.: 628498000 C Bio-Kettensägenhaftöl Best.-Nr.: 628441000 D Sägekette (als Ersatz) Best.-Nr.:628497000 EFührungsschiene (als Ersatz), Best.-Nr.:

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Es dürfen nur original Metabo-Ersatzteile verwendet werden. Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück! Akkupacks nicht ins Wasser werfen. Nur für EU-Länder: Werfen Sie Elektrowerk- zeuge nicht in den Hausmüll! Gemäß Euro- päischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in natio- nales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Vor dem Entsorgen den Akkupack im Elektrowerk- zeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten. Messwerte ermittelt mit Akku-Multifunktionsantrieb MA 36-18 LTX BL.

max = Führungsschienenlänge L = nutzbare Schnittlänge

= Kettengeschwindigkeit im Leerlauf

= Sägekette, Teilung

= Sägekette, Anzahl der Treibglieder

= Sägekette, Treibgliedstärke

Oel =Ölbehältervolumen m = Gewicht (ohne Akku- Multifunktionsantrieb, Akkupack, Öl, Führungsschiene, Sägekette, Schultergurt) Messwerte ermittelt gemäß EN 62841 + EN ISO 11680-1. Erlaubte Umgebungstemperatur beim Betrieb: -20 °C bis 50 °C (eingeschränkte Leistung bei

12. Probleme und Störungen

16. Technische DatenDEUTSCH de

Temperaturen unter 0 °C). Erlaubte Umgebungs- temperatur bei Lagerung: 0 °C bis 30 °C Empfohlene Umgebungstemperatur beim Laden: 0°C bis 40°C. Gleichstrom Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Schwingungsgesamtwert (Vektorsumme dreier Richtungen):

= Unsicherheit (Schwingung) Typische A-bewertete Schallpegel

=Schallleistungspegel

WA(M) = gemessener Schallleistungspegel gemäß 2000/14/EG

WA(G) = garantierter Schallleistungspegel gemäß 2000/14/EG Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen!ENGLISHen

15. Milieubescherming

16. Technische gegevensNEDERLANDSnl

UK Symbol und Adresse
