BRUKSANVISNING MAMS 25 METABO

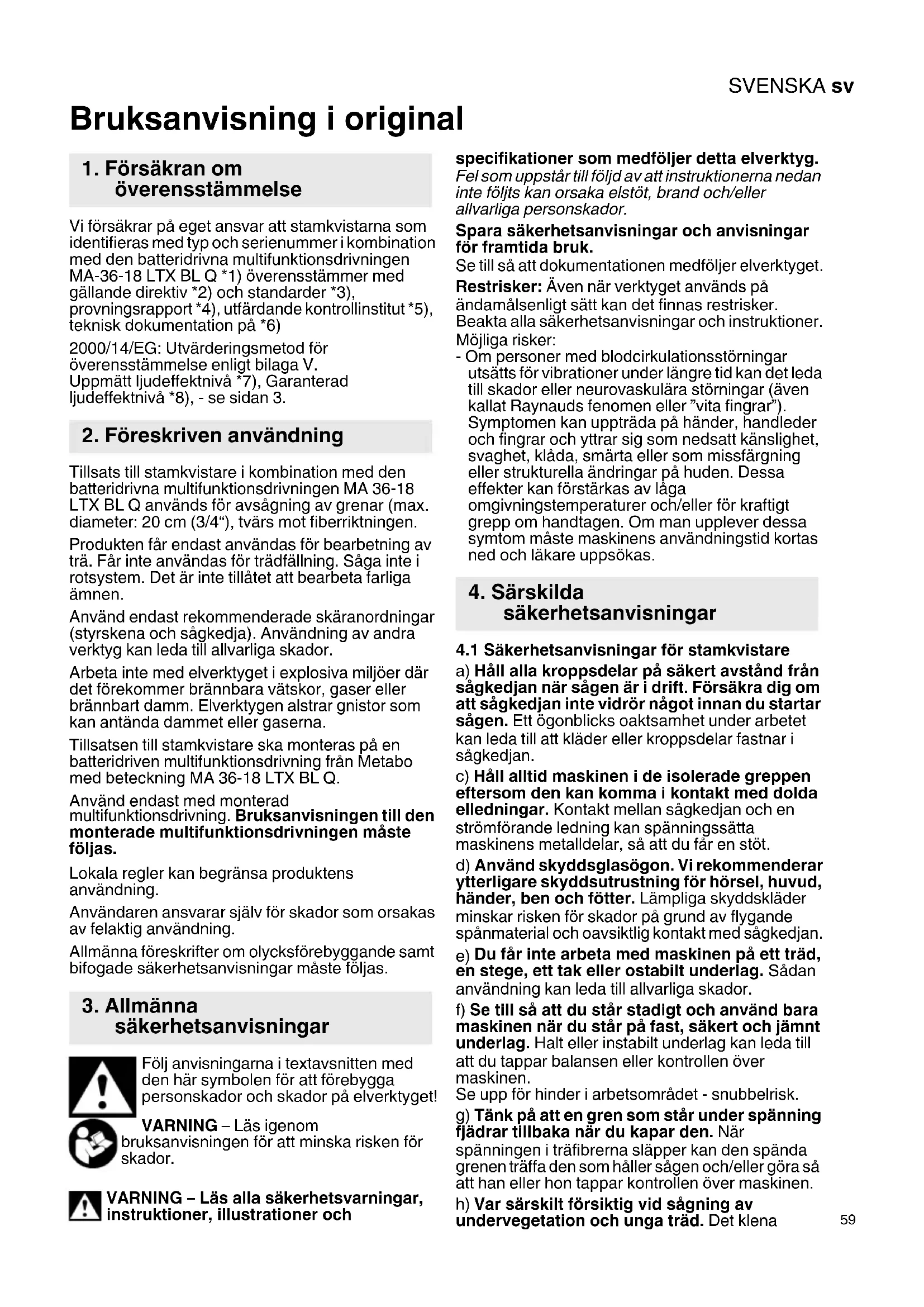

Bruksanvisning i original Vi försäkrar på eget ansvar att stamkvistarna som identifieras med typ och serienummer i kombination med den batteridrivna multifunktionsdrivningen MA-36-18 LTX BL Q *1) överensstämmer med gällande direktiv *2) och standarder *3), provningsrapport *4), utfärdande kontrollinstitut *5), teknisk dokumentation på *6) 2000/14/EG: Utvärderingsmetod för överensstämmelse enligt bilaga V. Uppmätt ljudeffektnivå *7), Garanterad ljudeffektnivå *8), - se sidan 3. Tillsats till stamkvistare i kombination med den batteridrivna multifunktionsdrivningen MA 36-18 LTX BL Q används för avsågning av grenar (max. diameter: 20 cm (3/4“), tvärs mot fiberriktningen. Produkten får endast användas för bearbetning av trä. Får inte användas för trädfällning. Såga inte i rotsystem. Det är inte tillåtet att bearbeta farliga ämnen. Använd endast rekommenderade skäranordningar (styrskena och sågkedja). Användning av andra verktyg kan leda till allvarliga skador. Arbeta inte med elverktyget i explosiva miljöer där det förekommer brännbara vätskor, gaser eller brännbart damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Tillsatsen till stamkvistare ska monteras på en batteridriven multifunktionsdrivning från Metabo med beteckning MA 36-18 LTX BL Q. Använd endast med monterad multifunktionsdrivning. Bruksanvisningen till den monterade multifunktionsdrivningen måste följas. Lokala regler kan begränsa produktens användning. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget. Restrisker: Även när verktyget används på ändamålsenligt sätt kan det finnas restrisker. Beakta alla säkerhetsanvisningar och instruktioner. Möjliga risker: - Om personer med blodcirkulationsstörningar utsätts för vibrationer under längre tid kan det leda till skador eller neurovaskulära störningar (även kallat Raynauds fenomen eller ”vita fingrar”). Symptomen kan uppträda på händer, handleder och fingrar och yttrar sig som nedsatt känslighet, svaghet, klåda, smärta eller som missfärgning eller strukturella ändringar på huden. Dessa effekter kan förstärkas av låga omgivningstemperaturer och/eller för kraftigt grepp om handtagen. Om man upplever dessa symtom måste maskinens användningstid kortas ned och läkare uppsökas.

4.1 Säkerhetsanvisningar för stamkvistare

a) Håll alla kroppsdelar på säkert avstånd från sågkedjan när sågen är i drift. Försäkra dig om att sågkedjan inte vidrör något innan du startar sågen. Ett ögonblicks oaktsamhet under arbetet kan leda till att kläder eller kroppsdelar fastnar i sågkedjan. c) Håll alltid maskinen i de isolerade greppen eftersom den kan komma i kontakt med dolda elledningar. Kontakt mellan sågkedjan och en strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. d) Använd skyddsglasögon. Vi rekommenderar ytterligare skyddsutrustning för hörsel, huvud, händer, ben och fötter. Lämpliga skyddskläder minskar risken för skador på grund av flygande spånmaterial och oavsiktlig kontakt med sågkedjan.

Du får inte arbeta med maskinen på ett träd, en stege, ett tak eller ostabilt underlag. Sådan användning kan leda till allvarliga skador. f) Se till så att du står stadigt och använd bara maskinen när du står på fast, säkert och jämnt underlag. Halt eller instabilt underlag kan leda till att du tappar balansen eller kontrollen över maskinen. Se upp för hinder i arbetsområdet - snubbelrisk. g) Tänk på att en gren som står under spänning fjädrar tillbaka när du kapar den. När spänningen i träfibrerna släpper kan den spända grenen träffa den som håller sågen och/eller göra så att han eller hon tappar kontrollen över maskinen. h) Var särskilt försiktig vid sågning av undervegetation och unga träd. Det klena

2. Föreskriven användning

säkerhetsanvisningar

materialet kan fastna i sågkedjan och träffa dig eller få dig att tappa balansen.

i) Bär maskinen avstängd från båda handtagen

och vänd sågkedjan bort från kroppen. Sätt alltid på maskinens skyddskåpa vid transport eller förvaring. Omsorgsfull hantering av maskinen minskar risken för oavsiktlig kontakt med den arbetande sågkedjan. j) Följ anvisningarna för smörjning, kedjespänning och byte av styrskena och kedja. En felaktigt spänd eller smord kedja riskerar att gå av och ökar risken för kast. k) Såga bara i trä. Maskinen får inte användas för ändamål som den inte är avsedd för. Exempel: Använd inte maskinen för sågning i metall, plast, murverk eller byggmaterial som inte är av trä. Felaktig användning av maskinen för ej avsedda ändamål kan leda till farliga situationer. m) Följ alla instruktioner vid borttagning av ansamlat material, förvaring eller underhåll av maskinen. Se till att strömbrytaren är frånslagen och batteriet borttaget. Om maskinen plötsligt startar när man avlägsnar material som fastnat eller under underhållsarbeten kan det leda till allvarliga personskador.

4.2 Orsaker till kast och hur man undviker

dem Kast kan förekomma om styrskenans spets stöter emot något föremål eller om trädet eller grenen böjer sig så att sågkedjan kläms fast. Om du stöter till något med styrskenans spets kan det i vissa fall leda till en plötslig bakåtriktad reaktion som kastar upp svärdet i riktning mot dig som håller i sågen. Om sågkedjan kläms fast på styrskenans ovansida kan styrskenan stötas med stor kraft mot dig. Alla de här reaktionerna kan leda till att du förlorar kontrollen över sågen med allvarliga skador som följd. Som användare av maskinen måste du vidta olika åtgärder för att försäkra dig om att arbetet sker utan olyckor och skador. Ett kast orsakas av felaktig användning av maskinen. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan: a) Håll maskinen i ett fast grepp med båda händerna så att tumme och pekfinger omsluter respektive handtag. Håll kropp och armar i en sådan ställning att du kan parera kastkrafterna. Med lämpliga åtgärder kan användaren behärska kastkrafterna. Släpp aldrig maskinen. b) Undvik olämpliga kroppsställningar. På så sätt har du bättre kontroll över maskinen i oväntade situationer. c) Använd alltid den typ av utbytessvärd och sågkedjor som föreskrivs av tillverkaren. Felaktiga svärd och sågkedjor kan leda till kedjebrott och/eller kast. d) Följ tillverkarens anvisningar för skärpning och underhåll av sågkedjan. För låg djupbegränsare ökar lutningen vid kast.

4.3 Övriga säkerhetsanvisningar:

Farlig dragkraft: Om maskinen inte vilar med anslaget mot det trästycke som du sågar - när du sågar med undersidan av styr- skenan - om styrskenan hamnar i kläm eller om sågkedjan stöter emot något hårt föremål i träet kan maskinen dras framåt. Om möjligt ska maskinens anslag därför vila mot trästycket. Kontrollera om det finns spik, snören, trådar eller lösa delar på trästycket och ta bort dessa innan du sågar. Maskinen har ett snabbstopp. Om inbromsningstiden blivit avsevärt längre, reparera maskinen. Om maskinen fallit eller har utsatts för andra typer av stötar: kontrollera noggrant om maskinen är skadad eller defekt. Använd personlig skyddsutrustning och alltid skyddsglasögon. Genom att använda personlig skyddsutrustning som dammask, glidsäkra skyddsskor, skyddshjälm, skyddshandskar, åtsittande skyddskläder och hörselskydd minskar du risken för skador. Håll ett avstånd på minst 15 m till personer som inte deltar i arbetet. Var uppmärksam på vad du gör och var förnuftig när du arbetar med ett elverktyg. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Använd aldrig styrskenan som spak. Handtag och greppytor ska hållas torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Använd inte maskinen i dåligt väder, särskilt inte om det finns risk för åska. Det minskar risken för att träffas av blixten. Slå från maskinen, ta ut batteripaket. Se till att alla rörliga delar har stannat i följande fall: - När maskinen lämnas utan uppsikt. - Innan du åtgärdar tilltäppningar. - Innan du inspekterar, rengör eller arbetar på maskinen. - Om du har kört på ett främmande föremål eller om maskinen har fallit ned. Kontrollera om maskinen är skadad och reparera den innan du börjar använda maskinen igen. - Om maskinen börjar vibrera ovanligt starkt. Om maskinen börjar vibrera ovanligt starkt ska den omedelbart kontrolleras: - Kontrollera om maskinen är skadad. - Reparera eller byt ut skadade delar. - Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna. Vid en olycka eller ett funktionsfel ska du genast slå från maskinen och ta ut batteripaketen.SVENSKA sv

Se till att sågkedjan är korrekt spänd. Om sågkedjan är slapp kan den hoppa av och orsaka svåra eller dödliga skador. För att undvika oavsiktlig start: ta alltid ut batteripaketen innan du spänner eller byter kedja, undersöker ev. fel eller byter arbetsställe. Ta ut batteripaketen ur maskinen. Vänta tills alla rörliga delar har stannat innan du genomför inställningar, omriggning, underhåll eller rengöring och när maskinen ska förvaras. Fler säkerhetsanvisningar finns i bruksanvisningen till den batteridrivna multifunktionsdrivningen. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena.

Använd ögonskydd. Delar som slungas iväg kan tränga in i ögonen och orsaka svåra skador. Bär alltid skyddsglasögon, helst med sidoskydd. Använd vid behov även ansiktsskydd (visir). Använd hörselskydd (öronproppar och hörselkåpor). Påverkan av högt buller kan ge hörselskador. Använd skyddshjälm. Använd handskar. Bär halksäkert fotskydd. Läs bruksanvisningen och följ alla varnings- och säkerhetsanvisningar. VARNING! – Allmänna risker! FARA – Håll tillräckligt avstånd till strömledningar. Minska risken för dödlig elstöt genom att aldrig använda maskinen i närheten av elledningar. Om du kommer i kontakt med elledningar eller använder maskinen i deras närhet finns risk för allvarliga skador eller dödlig elstöt. VARNING! Om maskinen startar av misstag kan den orsaka allvarliga personskador. Före rengöring eller underhåll: slå från maskinen och ta ut batteripaketen. Skydda laddaren mot fukt. Skydda mot regn. Använd inte i regn eller på våta träd. Se sida 2. 1Stång 2 Kombinyckel (med klämma för fixering på stången) 3 Ställskruv (oljetillförsel) 4 Lock (kedjesmörjolja)

Genomskinlig oljetank 6Smörjhål 7 Sågkedjeskydd 8 Styrskena (sågskena) 9Sågkedja 10 Anslag 11 Mutter 12 Kedjedrevskåpa 13 Långhål för styrskena 14 Hål 15 Oljeinloppshål på styrskena 16 Oljekanal 17 Pinnskruvar 18 Spännskruv (kedjespänning) 19 Kedjespännstift 20 Kedjedrev

5. ÖversiktSVENSKAsv

6.1 Montera styrskena och sågkedja, ställa

in kedjespänningen Se bild på sidan 3. VARNING! Ta ut batteripaketet. Om maskinen startar av misstag kan den orsaka allvarliga personskador. Maskinen måste stå stilla. Använd arbetshandskar.

1. Skruva loss muttrarna (11) och ta loss

kedjedrevskåpan (12).

2. Placera sågkedjan (9) på styrskenan (8):

Se s. 3, bild A: Eggen på sågkedjans skär (b) måste peka i rotationsriktningen. Beakta symbolen på maskinen. Se s. 3, bild B: Håll styrskenan (8) med spetsen uppåt och lägg på kedjan (9) så att tänderna (a) på styrskenans länkhjul griper in i kedjelänkarna och så att kedjelänkarna löper i spåret på styrskenan.

3. Lägg sedan kedjan (9) runt kedjedrevet (20) och

placera styrskenan med långhålet (13) på pinnskruvarna (17). Skruva vid behov spännskruven (18) så att kedjespännstiftet (19) går in i hålet (14) på styrskenan.

4. Montera tillbaka kedjedrevskåpan (12) och

skruva på muttrarna (11) utan att dra åt dem.

5. Skruva spännskruven (18) medurs tills

sågkedjan inte längre hänger ner på styrskenans undersida. Lyft i spetsen på styrskenan när du gör det.

6. Se s. 3, bild C: Sågkedjan är korrekt spänd

när den ligger an mot styrskenan, kan lyftas 2–3 mm ovanför kanten mitt på styrskenan och kan flyttas lätt för hand utan att fastna.

7. När du har spänt kedjan lyfter du styrskenans

spets samtidigt som du drar åt de båda muttrarna (11) ordentligt.

Maskinen levereras från fabrik utan olja. Innan du börjar använda maskinen måste du fylla på kedjesmörjolja i oljebehållaren. Använd bara Metabos kedjesmörjolja. Du får aldrig använda spilloja! För att kunna fylla på olja måste du skruva av locket (4). Se till så att det inte kommer in någon smuts i behållaren när du fyller på olja. Oljenivån i behållaren läser du av på den genomskinliga oljetanken (5). Med justerskruven (3) kan du ställa in oljetillförseln. För att såga i hårt, torrt trä eller arbeta över hela den effektiva längden på svärdet ska du vrida skruven moturs. För att såga i mjukt och fuktigt trä (eller om endast en del av svärdet används) kan oljetillförseln minskas på lämpligt sätt genom att skruven skruvas medurs. En full oljebehållare räcker, beroende på utetemperatur och inställd oljetillförsel, till mellan 12 och 20 minuters arbete med maskinen.

6.3 Sätt upp en varningsskylt på

multifunktionsdrivningen. Montering sker på det sätt som beskrivs i bruksanvisningen till den batteridrivna multifunktionsdrivningen. VARNING! Montera högst 2 förlängningsstänger mellan den batteridrivna multifunktionsdrivningen och tillsatsen. Montera förlängningsstängerna på samma sätt.

6.5 Inkörning av en ny sågkedja

När du har monterat en ny sågkedja ska du köra in den i 2-3 minuter innan du börjar såga. Kontrollera kedjespänningen efter avslutad inkörning (följ anvisningarna i kapitel 6.3) och spänn sågkedjan vid behov.

6.6 Kontrollera kedjesmörjningen

Arbeta aldrig utan kedjesmörjning! Fyll på olja i god tid. Om sågen körs utan smörjning blir styrskenan och sågkedjan snabbt oanvändbara. Kontrollera därför alltid oljenivån i behållaren innan du börjar såga. För att kontrollera kedjesmörjningen håller du maskinen (med motorn igång) med styrskenan på säkert avstånd - ca 20 cm - från en vit yta, t.ex. en utbredd tidning. Om ett allt kraftigare oljespår uppträder på den ljusa bakgrunden fungerar kedjesmörjningen som den ska.

7.1 Hålla fast maskinen korrekt,

slå till och från Kontrollera före användning att maskinen sitter fast ordentligt på den batteridrivna multifunktionsdrivningen (beakta bruksanvisningen till den batteridrivna multifunktionsdrivningen). Använd axelremmen. Användaren måste stå stadigt och hålla fast maskinen ordentligt med båda händerna på handtagen. Styrskenan får inte vidröra något föremål vid påslagning. Slå till och från på det sätt som beskrivs i bruksanvisningen till den batteridrivna multifunktionsdrivningen. Maskinen har ett snabbstopp. Om inbromsningstiden blivit avsevärt längre, reparera maskinen.

7.2 Arbeta med maskinen

Kontrollera att maskinen fungerar felfritt innan du påbörjar arbetet. Följande uppgifter är särskilt viktiga: - Korrekt monterad styrskena och kedja - Rätt spänning på sågkedjan. - Korrekt funktion hos kedjesmörjningen. - Såga aldrig med en slö eller sliten sågkedja.

7. AnvändningSVENSKA sv

- Kontrollera att enheten sitter fast ordentligt på den batteridrivna multifunktionsdrivningen. - Maskinen får endast tas i drift om den är felfri och fullständig. Risk för att träffas av nedfallande grenar. Håll tillräckligt avstånd till den gren som du sågar av. Undvik olämpliga kroppsställningar, ta vilopauser och byt arbetsposition. Öva på alla arbetstekniker. Om du inte har någon tidigare erfarenhet av sådana maskiner skall du först låta mer erfarna personer hjälpa dig. Grundläggande arbetssätt, avsågning av grenar och kvistar Ställ dig så att du inte kan träffas av nedfallande grenar. Håll maskinen så snett att vinkeln mellan stång (1) och mark är högst 60°. Börja såga de grenar som är längst ned så att grenarna däröver har plats att falla ned. Långa grenar ska sågas i flera omgångar. För att förhindra att barken skalas av: Utför det sista snittet först när du har sågat av den största delen av grenen så att vikten har reducerats. Dra maskinen ur träet endast när sågkedjan är igång. Arbeta inte nära marken. Styrskenan får inte komma i kontakt med marken eftersom sågkedjan annars snabbt blir sliten.

1. Placera maskinen med anslaget (10) mot träet.

Kedjan får inte beröra träet vid påslagning. Slå på maskinen och börja såga genom att föra sågen nedåt. Tryck inte, sågens egenvikt är tillräcklig. Avlasta sågen i slutet av snittet och var förberedd på att fånga upp sågens vikt när sågen har sågat av grenen.

2. För att bibehålla full kontroll när grenen sågas av

ska du minska sågens effektiva viktkraft i slutet av snittet samtidigt som du fortsätter att hålla ordentligt i maskinens handtag.

3. När du sågat klart stänger du av motorn och

väntar tills sågkedjan stannat innan du tar bort maskinen. Slå alltid av maskinen innan du fortsätter med en annan gren. Försök aldrig dra loss en såg som hamnat i kläm med motorn igång. Slå från motorn, ta ut batteripaketet. Om grenen kan nås från marken ska du hålla fast sågen och lyfta grenen. Om sågen fortfarande sitter fast ska du kontakta specialist. Använd inte sågen som spak. Spänna åt sågkedjan När du arbetar med maskinen blir kedjan varm och därmed längre. Det gör att den hänger ner och riskerar att hoppa ur spåret i styrskenan. Kontrollera kedjespänningen (följ anvisningarna i kapitel 6.3) och spänn sågkedjan vid behov. Om du spänner sågkedjan när den är het, måste du ovillkorligen lossa på spänningen efter avslutat arbete, annars kan krympspänningen bli mycket hög när den svalnar. Otillräcklig kedjesmörjning Om oljebehållaren fortfarande är full efter ca 3–5 minuters arbete kan det bero på att maskinens oljekanal (16) eller oljeinloppshålet (15) på styrskenan är igensatt och måste rengöras. Ta ut batteripaketen, vänta tills maskinen har stannat. Skjut skyddskåpan (7) på styrskenan (8). Säkra maskinen under transport för att undvika oljeförlust, sak- eller personskador. Ta ut batteripaketen, vänta tills maskinen har stannat. Rengör efter varje användning: ta bort smuts, sågspån eller liknande (t.ex. med pensel eller duk). Ta ut batteripaketen, vänta tills maskinen har stannat. Skjut skyddskåpan (7) på styrskenan (8). Rengör och underhåll maskinen innan den förvaras. Förvara maskinen på en säker och torr plats utom räckhåll för barn. VARNING! Ta ut batteripaketet. Om maskinen startar av misstag kan den orsaka allvarliga personskador. Maskinen måste stå stilla. Använd arbetshandskar. Underhåll maskin och tillbehör omsorgsfullt. Kontrollera varje dag före användning att de rörliga delarna fungerar som de ska och inte kärvar och kontrollera att inga delar är sönder eller så skadade att det påverkar elverktygets funktion negativt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Sågkedja När du arbetar med en slö sågkedja, ökar slitaget på kedjan, kedjehjulet och styrskenan. Det kan också leda till att sågkedjan går av. Därför är det viktigt att du skärper sågkedjan ofta. Skärpningen bör utföras av en fackverkstad. Sågkedjans skär har följande vinklar: skärvinkel = 55°, skärpvinkel= 30°. För skärpning av sågkedjan behöver man en 4,0 mm rundfil. Fila djupbegränsaren till en höjd på 0,65 mm med en planfil.

11. UnderhållSVENSKAsv

Byt ut sågkedjan i följande fall: - Längden på skären är mindre än 5 mm. - Det finns för mycket spel mellan drivlänkar och nitar. - Såghastigheten är för låg. - Om såghastigheten inte ökar trots att sågkedjan skärpts flera gången. Utbyteskedjor hittar du i kapitlet Tillbehör. Styrskena Pressa då och då in lite kullagerfett i smörjhålen (6) för länkhjulet, längst ut på styrskenan, med hjälp av en fettspruta (medföljer ej). Undersidan av styrskenan är särskilt utsatt för slitage. För att undvika ensidig förslitning av styrskenan bör du vända den, varje gång du skärper sågkedjan. Vid behov: avgrada kanterna och fila kanterna jämnt med en planfil. Passa då på att även rengöra styrskenans spår och oljetillförselhål (15). Byt ut styrskenan i följande fall - Spåret stämmer inte överens med höjden på drivlänkarna (som aldrig får vidröra undersidan) - Om insidan av styrskenan är sliten och sågkedjan därför lutar åt ena sidan. Om styrskenan byts ut måste även sågkedjan bytas. Utbytesstyrskenor hittar du i kapitlet Tillbehör. Kedjedrev När kedjedrevet (20) börjar visa tecken på kraftigt slitage (djupa spår), måste det bytas. Se kapitlet Reparationer. Smörjning Fyll på med fett med ett fettspruta genom fettnippeln på växelhuset var 40:e driftstimme: 12 g högtemperaturlitiumfett Vid montering på den batteridrivna multifunktionsdrivningen går det inte att skjuta in stångändarna i varandra. - Beakta bruksanvisningen till den batteridrivna multifunktionsdrivningen. Enheten slås från vid sågning. - Sågkedjan (9) för kraftigt spänd? Se kapitlet 6.1. - För kraftigt tryck utövas vid sågning? Se kapitlet

- Defekt styrskena? (böjt, skadat...)? - Slö sågkedja (9)? Se kapitlet 11. - Sågspån under kedjedrevskåpan (12) orsakar blockering? Rengöring. Ingen kedjeolja tillförs. - Tom oljebehållare? Se kapitlet 6.2. - Oljekanal (16) eller oljeinloppshål (15) nedsmutsade? Se kapitlet 7. - Ställskruven (3) för oljetillförsel felaktigt inställd? Se kapitlet 6.2.

Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. A Batteridriven multifunktionsdrivning MA 36-18 LTX BL Q, Best.nr: 601725850 B Skaftförlängning, best.nr: 628498000 C Bio-kedjesågsolja best.nr: 628441000 D Sågkedja (som ersättning) best.nr: 628497000 EStyrskena (som ersättning), best.nr:

Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Reparation av elverktyg får endast utföras av behörig elektriker! Använd endast originalreservdelar från Metabo. Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Släng inte batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo- återförsäljaren! Släng aldrig batterier i vatten. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elek- triska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

Förklaringar till uppgifterna finns på sida 3. Med reservation för tekniska ändringar. Mätvärden fastställda med batteridriven multifunktionsdrivning MA 36-18 LTX BL.

max = styrskenelängd L = användbar skärlängd

12. Problem och felsökning

= sågkedja, antal drivlänkar

= sågkedja, drivlänkarnas tjocklek

Oel = oljebehållarvolym m = vikt (utan batteridriven multifunktionsdrivning, batteripaket, olja, styrskena, sågkedja, axelrem) Mätvärdena är uppmätta enligt EN 62841 + EN ISO 11680-1. Tillåten omgivningstemperatur under drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C Rekommenderad omgivningstemperatur vid laddning: 0 °C till 40 °C. Likström I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Totalt vibrationsvärde (vektorsumma i tre riktningar):

h,1 = Vibrationsemissionsvärde (främre handtag)

= Onoggrannhet (vibrationer) Typisk A-värderad bullernivå

WA(M) =uppmätt ljudeffektnivå enligt 2000/14/EG

WA(G) = garanterad ljudeffektnivå enligt 2000/14/

Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd!SUOMIfi
