| Produkttype | Tilbehør til stangsag |
| Merke | Metabo |
| Modell | MAMS 25 |
| Bruk | Saging av tregrener vinkelrett på fibrene (maks. diameter 20 cm) |
| Strømforsyning | Batteri via multifunksjonsverktøy MA 36-18 LTX BL Q |
| Kuttesystem | Kjedesagkjede med sverd |
| Oljetankkapasitet | Omtrent 12 til 20 minutters bruk |
| Sikkerhet | Rask stopp, beskyttelse mot tilbakeslag, beskyttelsesdeksel |
| Anbefalt verneutstyr | Vernebriller, hørselvern, hjelm, hansker, sklisikre sko |
| Rengjøring | Etter hver bruk, fjern sagflis og smuss med en børste eller klut |
| Vedlikehold | Kjedestramming, smøring med Metabo kjedolje, sliping av fagperson |
| Tilgjengelige reservedeler | Kjede (ref. 628497000), sverd (ref. 628496000), drivhjul |
| Reparerbarhet | Reparasjon av kvalifisert elektriker med originale Metabo-deler |
| Samsvar | Direktiv 2000/14/EF, standarder EN 62841, EN ISO 11680-1 |
| Driftstemperatur | -20°C til 50°C |
| Oppbevaring | Tørt sted, utilgjengelig for barn, med beskyttelsesdeksel på sverdet |
Ofte stilte spørsmål - MAMS 25 METABO
Brukerspørsmål om MAMS 25 METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Sag i PDF-format gratis! Finn veiledningen din MAMS 25 - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. MAMS 25 av merket METABO.
BRUKSANVISNING MAMS 25 METABO
no Original bruksanvisning 73
da Original brugsanvisning 80
WARNING - Vissa typer av damm som

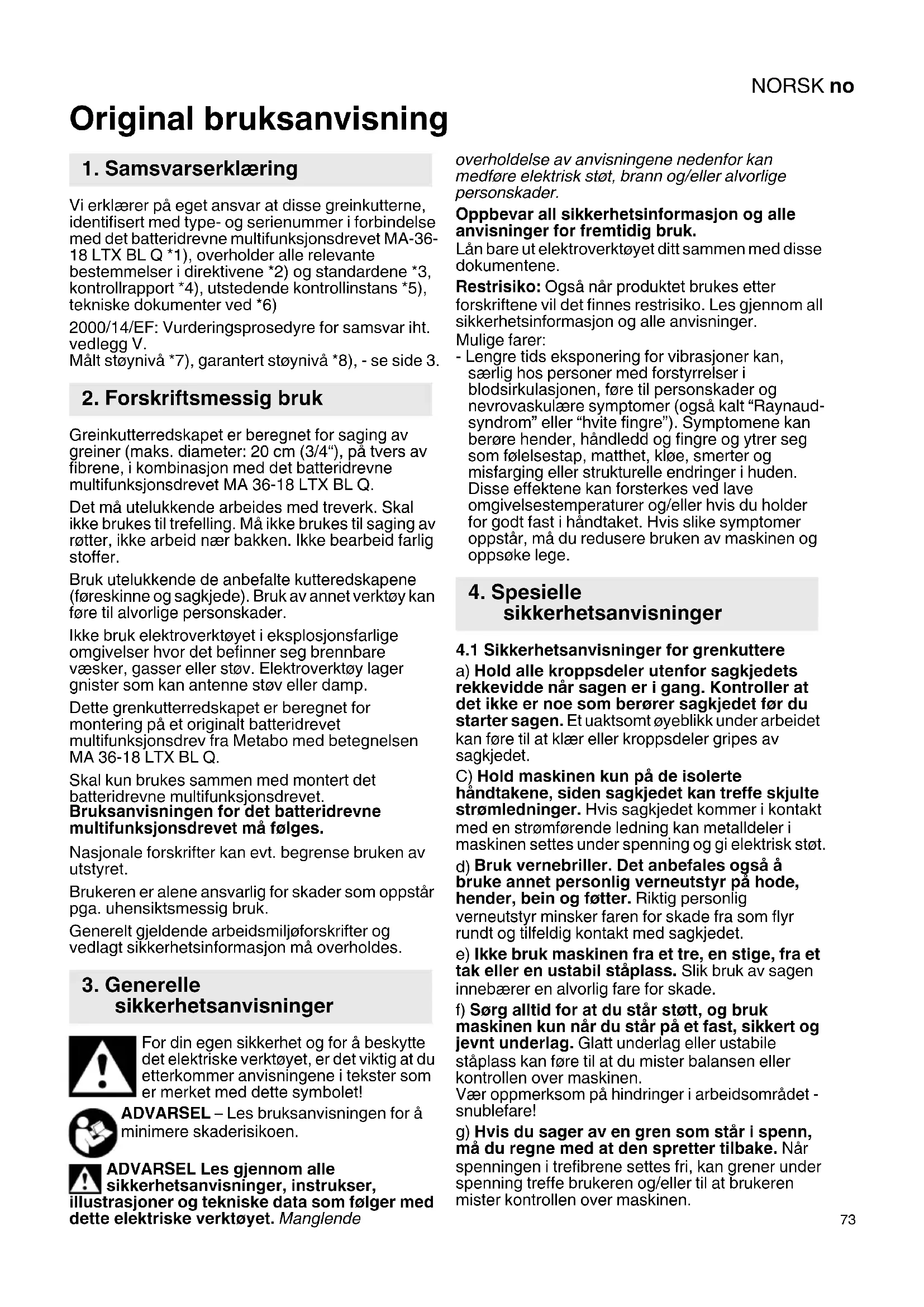

Original bruksanvisning
1. Samsvarserklæring
Vi erklærer på eget ansvar at disse greinkutterne, identifisert med type- og serienummer i forbindelse med det batteridrevne multifunksjonsdrevet MA-36-18 LTX BL Q *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3, kontrollrapport *4), utstedende kontrollinstans *5), tekniske dokumenter ved *6)
2000/14/EF: Vurderingsprosedyre for samsvar iht. vedlegg V. Målt støynivå *7), garantert støynivå *8), - se side 3.
2. Forskriftsmessig bruk
Greinkutterredskapet er beregnet for saging av greiner (maks. diameter: 20 cm (3/4"), på tvers av fibrene, i kombinasjon med det batteridrevne multifunksjonsdrevet MA 36-18 LTX BL Q.
Det må utelukkende arbeides med treverk. Skal ikke brukes til trefelling. Må ikke brukes til saging av røtter, ikke arbeid nær bakken. Ikke bearbeid farlig stoffer.
Bruk utelukkende de anbefalte kutteredskapene (føreskinne og sagkjede). Bruk av annet verktøy kan føre til alvorlige personskader.
Ikke bruk elektroverktøyet i eksplosjonsfarlige omgivelser hvor det befinner seg brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
Dette grenkutterredskapet er beregnet for montering på et originalt batteridrevet multifunksjonsdrev fra Metabo med betegnelsen MA 36-18 LTX BL Q.
Skal kun brukes sammen med montert det batteridrevne multifunksjonsdrevet. Bruksanvisningen for det batteridrevne multifunksjonsdrevet må følges.
Nasjonale forskrifter kan evt. begrense bruken av utstyret.
Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.
Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.
3. Generelle sikkerhetsanvisninger
For din egen sikkerhet og for å beskytte det elektriske verktøyet, er det viktig at du etterkommer anvisningene i tekster som er merket med dette symbolet!
ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.
ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser, trasjoner og tekniske data som følger med e elektriske verktøyet. Manglende
overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.
Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.
Restrisiko: Også när produktet brukes etter forskriftene vil det finnes restrisiko. Les gjennom all sikkerhetsinformasjon og alle anvisninger.
Mulige farer:
- Lengre tids eksponering for vibrasjoner kan, særlig hos personer med forstyrrelser i blodsirkulasjonen, føre til personskader og nevrovaskulære symptomer (også kalt "Raynaud-syndrom" eller "hvite fingre"). Symptomene kan berøre hender, håndledd og fingre og ytrer seg som følelsestap, matthet, kløe, smerter og misfarging eller strukturelle endringer i huden. Disse effektene kan forsterkes ved lave omgivelsestemperaturer og/eller hvis du holder for godt fast i håndtaket. Hvis slike symptomer oppstår, må du redusere bruken av maskinen og oppsøke lege.
4. Spesielle sikkerhetsanvisninger
4.1 Sikkerhetsanvisninger for grenkuttere
a) Hold alle kroppsdeler utenfor sagkjedets rekkevidde når sagen er i gang. Kontroller at det ikke er noe som berører sagkjedet før du starter sagen. Et uaktsomt øyeblikk under arbeidet kan føre til at klær eller kroppsdeler gripes av sagkjedet.
C) Hold maskinen kun på de isolerte håndtakene, siden sagkjedet kan treffe skjulte strømledninger. Hvis sagkjedet kommer i kontakt med en strømførende ledning kan metalldeler i maskinen settes under spenning og gi elektrisk støt.
d) Bruk vernebriller. Det anbefales også å bruke annet personlig verneutstyr på hode, hender, bein og føtter. Riktig personlig verneutstyr minsker faren for skade fra som flyr rundt og tilfeldig kontakt med sagkjedet.
e) Ikke bruk maskinen fra et tre, en stige, fra et tak eller en ustabil ståplass. Slik bruk av sagen innebærer en alvorlig fare for skade.
f) Sørg alltid for at du står støtt, og bruk maskinen kun när du står på et fast, sikkert og jevnt underlag. Glatt underlag eller ustabile ståplass kan före til at du mister balansen eller kontrollen over maskinen.
Vær oppmerksom på hindringer i arbeidsområdet - snublefare!
g) Hvis du sager av en gren som står i spenn, må du regne med at den spretter tilbake. Når spenningen i trefibrene settes fri, kan grener under spenning treffe brukeren og/eller til at brukeren mister kontrollen over maskinen.
NORSKno
h) Vær spesielt forsiktig når du sager underskog og unge trær. Denne typen vekster har tynt materiale som kan feste seg i sagkjedet og treffe deg slik at du mister balansen.
i) Bær maskinen etter begge håndtakene i utkoblet tilstand, sagkjedet pekende bort fra kroppen din. Ved transport eller lagring av maskinen skal beskyttelsesdekselet alltid være satt på. Forsiktig omgang med maskinen reduserer sannsynligheten for å berøre sagkjedet i vanvare mens det er i gang.
j) Følg anvisningene for smøring, stramming av kjedet og skifte føreskinne og kjede. Et kjede med feil stramming eller smøring kan enten ryke eller øke risikoen for rekyl.
k) Bruk sagen kun på tre. Maskinen skal ikke brukes til arbeider den ikke er beregnet for. Eksempel: Ikke bruk maskinen til saging av metall, plast, murverk eller byggmaterialer som ikke er av tre. Brukes maskinen til arbeider som den ikke er beregnet for, kan det oppstå farlige situasjoner.
m) Følg anvisningene når du vil frigjøre maskinen for oppsamlet materiale, vil lagre den eller skal gjennomføre vedlikeholdsarbeider. Kontroller at bryteren er slått av og batteriet tatt ut. Hvis maskinen starter uventet mens du fjerner oppsamlet materiale eller under vedlikeholdsarbeider, kan føre til alvorlige personskader.
4.2 Årsaker til og forebyggelse av rekyl
Det kan oppstå rekyl hvis spissen på føreskinnen berører en gjenstand eller hvis treverket bøyer seg slik at sagkjedet klemmes fast.
Hvis noe berører spissen på skinnen, kan dette i mange tilfeller føre til en uventet og bakoverrettet reaksjon, og styreskinnen kan i enkelte tilfeller slå oppover og mot den som holder sagen.
Hvis sagkjedet kiler seg fast mot overkanten av føreskinnen, kan skinnen raskt støte tilbake mot den som holder sagen.
Disse hendelsene kan føre til at du mister kontrollen over sagen, og du kan pådra deg alvorlige skader. Som bruker av maskinen bør du iverksette forskjellige tiltak for å arbeide uten risiko for ulykker eller personskader.
En rekyl er konsekvensen for feil eller feilaktig bruk av maskinen. Dette kan forhindres gjennom egnede tiltak slik det er beskrevet nedenfor:
a) Hold sagen fast med begge hendene, idet tommel og fingrene omslutter maskinens håndtak. Plasser kroppen og armene i en stilling der du kan holde imot rekylkreftene.
Hvis du bruker sagen riktig, kan du beherske rekylkreftene. Du må aldri slippe maskinen.
b) Unngå alle unormale kroppsstillinger. Dette gjør at du får bedre kontroll over maskinen i uventede situasjoner.
c) Bruk bare reserveskinner og sagkjeder som er godkjent av produsenten. Feil skinner og kjeder kan føre til at kjedet ryker og/eller rekyl.
d) Følg produsentens anvisninger for sliping og vedlikehold av sagkjedet. Hvis dybdebegrenserne er for lave, øker faren for rekyl.
4.3 Andre sikkerhetsanvisninger:
hvis man treffer på en hard gjenstand i treverket med sagkjedet, kan maskinen bli trukket forover. Derfor, så lagt det er mulig, sett maskinen med anslaget ned på treverket.
Undersøk treverket for spikre, tau, strenger eller løse deler, og fjern dette før du begynner sagingen.
Apparatet har en hurtigstoppfunksjon. Send apparatet til reparasjon hvis bremsetiden forlenges merkbart.
Hvis maskinen har falt ned eller ble utsatt for andre støt, må du undersøke maskinen grundig for å identifisere skader eller andre defekter.
Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Ved å bruke personlig verneutstyr, som støvmaske, sklisikre vernesko, hjelm, vernehansker tettsittende verneklær og hørselsvern, reduseres risikoen for personskader.
Overhold minst 15 m avstand til andre personer.
Vær oppmerksom, konsentrer deg om det du gjør og bruk fornuft når du arbeider med et elektrisk verktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
Du må aldri bruke føreskinnen som vektstang.
Hold håndtaket og området rundt tørt, rent og fritt for olje og fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
Ikke bruk maskinen i dårlig vær, særlig ikke i tordenvær. Det reduserer sjansen for å treffes av lyn.
Skru av maskinen, ta ut batteriet(-ene). Forsikre deg om at alle bevegelige deler har stoppet helt:
- när maskinen ikke er under tilsyn;
- før du fjerner blokkeringen;
- før du kontrollerer maskinen, før rengjøring eller reparasjoner;
- hvis du traff et fremmedlegeme eller maskinen falt i bakken. Kontroller maskinen for skade og gjør nødvendige reparasjoner før du fortsetter arbeidet.
- hvis maskinen begynner å vibrere sterkt.
Hvis maskinen begynner å vibrere uvanlig kraftig, må den kontrolleres omgående:
- se etter skader;
- skift eller reparer skadede deler;
- sørg for at alle muttere, bolter og skruer er strammet godt.
Ved ulykke eller driftsfeil skal maskinen slås av og batteriene tas ut.
Pass på at sagkjedet er riktig spent. Et slakt kjede kan hoppe av og gi alvorlige eller livsfarlige skader.
For å unngå utilsiktet oppstart: Ta ut batteriet før du kontrollerer kjedespenningen, etterstrammer sagkjedet, skal skifte kjede, rette feil eller forflytte deg til et annet sted!
Ta batteripakken ut av maskinen. Vent til alle bevegelige deler står stille før du før du gjør noen form for innstillinger, omstillinger, rengjøring eller vedlikehold eller du legger maskinen bort for lagring.
Andre sikkerhetsanvisninger i bruksanvisningen for det batteridrevne multifunksjonsdrevet må følges.
Redusere støvbelastningen:
ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping,
boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:
- bly fra blyholdig maling,
- mineralstøv fra murstein, sement og andre murermaterialer og
- arsen og krom frakjemisk behandle Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler.
Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen.
Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering).
Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene.
Bruk egnet tilbehør til spesielle arbeidsoppgaver. Da hindrer du at partiklene havner i omgivelsene.
- unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,
- bruke et avsug og/eller en luftrenser,
- holde arbeidsplassen godt utluftet og ren med støvsuger. Feiing og blåsing virvler opp støvet.
- Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut; bank eller børst dem.
4.4 Symboler
Bruk vernebriller. Deler som slynges ut kan trenge inn i øynene og forårsake alvorlige personskader. Bruk vernebriller, helst med
sideskjerm. Og, ved behov, en ansiktsskjerm (visir).
Bruk hørselsvern (ørestøpsler eller øreklokker). Påvirkning av støy kan gi hørselskader.
Bruk hodevern.
Bruk hansker.
Bruk sklisikre vernesko.
Les bruksanvisningen, og følg alle varsels- og sikkerhetsanvisninger.
ADVARSEL – Generelle farer!
FARE – Hold tilstrekkelig avstand til strømledninger.
Reduser faren for livsfarlig strømstøt, idet du aldri bruker maskinen i nærheten av elektriske ledninger. Berøring av elektriske ledninger eller bruk av maskinen i nærheten
av disse kan føre til livsfarlig strømstøt.
reverk. ADVARSEL! Uønsket start kan forårsake
store skader. Før rengjøring eller vedlikehold: Slå maskinen av, ta ut
batteripakkene.
Beskytt apparatet mot fuktighet. Beskyttes mot regn. Må ikke brukes i regnvær eller på våte trær.
5. Oversikt
Se side 2.
1 S t a n g
2 Kombinøkkel (med klips til feste på stangen)
3 Stillskrue (oljemengde)
4 Lokk (kjedeolje)
5 gjennomsiktig oljetank
6 Sm ø re h u ll
7 Sagkjedebeskyttelse
6.1 Montere føreskinne og sagkjede; stille inn kjedespenningen
- Skru av mutteren (11), og ta av dekselet for kjedehjulet (12).
- Legg sagkjedet (9) på føreskinnen (8):
Se fig. A på side 3:
Skjærekantene på sagkjede-skjærene (b) må peke i dreieretningen. Følg symbolet på maskinen.
Se side 3, fig. B:
Hold føreskinnen (8) slik at forenden peker opp og legg på sagkjedet (9) slik at tennene (a) på stjernen i føreskinnen går i inngrep i kjedeleddene og drivleddene sitter i føreskinnesporet.
- Legg så sagkjedet (9) rundt kjedehjulet (20), og sett føringsskinnen med langhullet (13) på gjengebolten (17).
Skru ev. spennskruen (18) slik at strammestiften for kjedet (19) griper inn i hullet (14) på føreskinnen. - Sett dekselet for kjedehjulet (12) på igjen, og skru på mutteren (11), men ikke stram den ennå.
- Skru spennskruen (18) med urviserne, til sagkjedet ikke lengre henger nedenfor den nedre kanten på føreskinnen. Løft forenden på føreskinnen mens du gjør dette.
- Se bilde C på side 3: Sagkjedet har riktig spenning når det ligger an mot føreskinnen og midt på føreskinnen kan løftes 2 til 3 mm opp fra overkanten av skinnen, og lett kan forskyves for hånd uten å klemme seg fast.
- Når du har strammet sagkjedet, løfter du forenden på føreskinnen og strammer mutteren (11) godt til.
6.2 Kjedeolje
Maskinen leveres fra fabrikken uten oljefylling. Før maskinen tas i bruk, må det fylles kjedeolje på oljebeholderen.
Bruk kun original Metabo kjedeolje. Fyll aldri på brukt olje!
Skru av lokket (4) før du fyller på olje. Pass på at det ikke kommer smuss inn i oljebeholderen mens du fyller på olje. Du kan se oljenivået i den transparente oljetanken (5).
Du kan bruke stillskruen (3) til å endre hvor mye olje som kommer fra oljebeholderen. Skru skruen mot urviserne når du sager hardt, tørt treverk med hele sverdets nyttelengde. Når du sager mykt og vått treverk (eller når du kun bruker en del av sverdet), kan du redusere oljemengden ved å dreie skruen mot urviserne.
Når oljebeholderen er full kan du, avhengig av utetemperatur og innstilt oljemengde, bruke maskinen i 12 til 20 minutter.
6.3 Montering på det batteridrevne multifunksjonsdrevet
Monteres som beskrevet i bruksanvisningen for det batteridrevne multifunksjonsdrevet.
ADVARSEL! Det er kun tillatt å montere maksimalt 2 forlengelsesstenger mellom det ridrevne multifunksjonsdrevet og redskapet.
Forlengelsesstengene monteres på samme måte.
6.4 Batteri
Følg bruksanvisningen til det batteridrevne multifunksjonsdrevet.
6.5 Innkjøring av sagkjedet
La det nye sagkjedet kjøres inn i 2-3 minutter før du begynner å sage.
Etter innkjøringen kontrollerer du kjedestrammingen (som beskrevet i kapittel
6.6 Kontrollere smøringen av kjedet
Hvis sagkjedet går tørt, blir føreskinnen og sagkjedet raskt ubrukbare. Derfor må du kontrollere oljenivået i oljebeholderen hver gang før du begynner å arbeide.
Kontroller smøringen av kjedet ved å holde kjedesagen med føreskinnen ca. 20 cm over en lys bakgrunn (f.eks. en avis) mens kjedet går rundt. Hvis det avsettes mer og mer olje på bakgrunnen, fungerer smøringen av kjedet.
7. Bruk
7.1 Hold maskinen riktig, slå på og av
Kontroller før bruk at redskapet er montert på det batteridrevne multifunksjonsdrevet på kt måte (følg bruksanvisningen til det ridrevne multifunksjonsdrevet).
Slå på og av som beskrevet i bruksanvisningen for det batteridrevne multifunksjonsdrevet.
Apparatet har en hurtigstoppfunksjon. Send apparatet til reparasjon hvis bremsetiden nges merkbart.
7.2 Arbeide med maskinen
Kontroller at maskinen fungerer som den skal før hver gangs bruk. Det er spesielt viktig at:
- føreskinne og kjede er riktig montert
- sagkjedet har riktig spenning,
- kjedesmøringen fungerer,
-
Ikke bruk sagen hvis sagkjedet er sløvt eller slitt.
-
Kontroller at redskapet er montert på det batteridrevne multifunksjonsdrevet på korrekt måte.
- Maskinen skal alltid være komplett og feilfri når du bruker den.
Det foreligger fare for å bli truffet av fallende greiner. Hold tilstrekkelig avstand til den en du sager av.
Unngå alle unormale kroppsstillinger, legg inn hvilepauser og skift arbeidsposisjoner.
Tren på alle arbeidsteknikker. Hvis du ikke har noen erfaring med slikt utstyr, bør du først hjelp hos folk som har slik erfaring.
Grunnleggende arbeidsmåter, kutting av greiner og kvister
Velg et ståsted slik at du ikke kan bli truffet av fallende greiner.
Hold maskinen så skrått at vinkelen mellom stangen (1) og bakken utgjør maksimalt 60°.
Begynn med å sage de laveste greinene, slik at høyere greiner får plass til å falle ned.
Sag lengre greiner i flere trinn.
Slik unngår du at barken ryker: Utfør det siste trimnet først når du har sagd nesten gjennom greinen og dermed vekten er redusert.
Ikke arbeid nær bakken. Føreskinnen må ikke komme i berøring med bakken, ellers blir sagkjedet sløvt.
Hvis sagen har kilt seg fast, må du aldri prøve å løsne den mens motoren er i gang. Skru av
Ikke bruk sagen som vektstang.
Etterspenne sagkjedet
Under arbeid med maskinen utvider sagkjedet seg på grunn av oppvarming. Da henger det ned og kan hoppe ut av føreskinnesporet.
Kontroller kjedestrammingen (som beskrevet i kapittel 6.3) og etterstram sagkjedet hvis nødvendig.
Hvis du strammer sagkjedet mens det er varmt, må du slakke det igjen når du er ferdig med å sage. Ellers kan spenningen bli for høy når kjedet avkjøles og krymper.
Utilstrekkelig kjedesmøring
Hvis oljebeholderen er nesten full etter at du har brukt sagen i ca. 3-5 minutter, kan oljekanalen (16) eller oljehullet (15) på føreskinnen være tilstoppet. Fjern tilstoppingen før du fortsetter.
8. Transport
Ta ut batteriene, og la maskinen stanse helt. Skyv beskyttelsesdekselet (7) inn på føreskinnen (8).
Sikre maskinen under transporten for å unngå oljetap, skader eller personskader.
9. Rengjøring
Ta ut batteriene, og la maskinen stanse helt. Rengjør maskinen etter hver gangs bruk: Fjern oppsamlinger, sagflis o.l. (f.eks. med pensel eller en klut).
10. Oppbevaring
Ta ut batteriene, og la maskinen stanse helt. Skyv beskyttelsesdekselet (7) inn på føreskinnen (8).
Rengjør maskinen og utfør vedlikehold på den før lagring.
Oppbevar maskinen på et trygt, tørt sted, utenfor barns rekkevidde.
11. Vedlikehold
ADVARSEL! Ta ut batteriene. Uønsket start kan forårsake store skader. Maskinen må stå Bruk vernehansker.
Stell maskinen og tilbehøret nøye. Kontroller daglig, før bruk, om bevegelige deler fungerer helt som de skal og ikke klemmer eller om deler er brukket eller så skadet at elektroverktøyets funksjon påvirkes av det. Få disse skadde delene reparert før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
Sagkjede
Hvis du arbeider med et sløvt kjede blir sagkjedet, kjedehjulet og føreskinnen slitt før tiden. Sagkjedet kan også ryke. Derfor er det viktig å kvesse sagkjedet i tide.
Kjedet bør kvesses på et fagverksted.
Skjærene på sagkjedet har følgende vinkler: Brystvinkel skjærevinkel = 55°, kvessevinkel = 30°. Det skal brukes en 4,0 mm rundfil til å kvesse
NORSKno
sagkjedet. Dybdebegrenseren files med en flatfil til 0,65 mm høyde.
- lengden på skjærene er mindre enn 5 mm,
- det er for stor avstand mellom drivleddene og naglene,
- snitthastigheten er for langsom,
- snitthastigheten ikke kan økes etter flere forsøk på å kvesse kjedet.
Sagkjede som reservedel, se kapittelet om tilbehør.
Føreskinne
Det må av og til føres litt kulelagerfett gjennom smørehullene (6) på vendestjernen i forenden av føreskinnen (bruk en fettpresse).
Den nedre kanten av føreskinnen slites ekstra raskt. For at føreskinnen ikke bare skal slites på den ene siden, bør det snus hver gang sagkjedet kvesses. Ved behov: Avgrad kantene og fil kantene jevne med en flatfil.
Rengjør samtidig sporet og oljeåpningene (15) på føreskinnen.
- Sporet ikke stemmer overens med høyden på drivleddene (som aldri skal berøre undersiden)
- Innsiden av føreskinnen er slitt og sagkjedet derfor eller mot én side.
Hvis føreskinnen skiftes, må sagkjedet også skiftes. Føreskinne som reservedel, se kapittelet om tilbehør.
Kjedehjul
Hvis det er slitasjespor på kjedehjulet (20) (dype hakk), må det skiftes.
Se kapittelet om reparasjon.
Smøring
Bruk en fettpresse for å etterfylle smøremiddel via smørenippelen på girkassen hver 40. driftstime: 12 g litiumfett for høye temperaturer
12. Problemer og feil
Stengene lar seg ikke skyves inn i hverandre när man vil sette de på det batteridrevne multifunksjonsdrevet.
- Følg bruksanvisningen til det batteridrevne multifunksjonsdrevet.
Redskapet slår seg av under saging.
- Sagkjedet (9) for sterkt strammet? Se kapittel 6.1.
- Har du brukt for sterkt trykk under sagingen? Se kapittel 7.2.
- Føreskinnen defekt? (misformet, skadet ...)?
- Sagkjedet (9) sløvt? Se kapittel 11.
- Sagflis under dekselet for kjedehjulet (12) fører til blokkering? Rengjør.
Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som angis i denne bruksanvisningen.
A Batteridrevet multifunksjonsdrev MA 36-18 LTX BL Q, best.nr: 601725850
B Skaftforlengelse best.nr.: 628498000
C Bio-kjedesagolje best.nr.: 628441000
D Sagkjede (som reserve) best.nr.: 628497000
E F ø r e s k i n n e (som reserve), best.nr.: 6
Elektriske verktøy skal alltid repareres av elektrofagfolk!
Det skal kun brukes originale reservedeler fra Metabo.
Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com.
Du kan laste ned reservedelslister fra www.metabo.com.
15. Miljøvern
Følg nasjonale forskrifter for miljøvennlig deponering og resirkulering av gamle maskiner, emballasje og tilbehør.
Forklaringer til opplysningene på side 3. Med forbehold om endringer grunnet tekniske forbedringer.
Måleverdiene ble undersøkt med batteridrevet multifunksjonsdrev MA 36-18 LTX BL.
L_max = Føreskinnelengde L = Bruksdel av snittlengde v_K = Kjedehastighet uten belastning K_T = Sagkjede, deling A = Sagkjede, antall drivledd K_S = Sagkjede, drivleddtykkelse V_Oel = Volum oljebeholder m = Vekt (uten batteridrevet multifunksjonsdrev, batterier, olje, føreskinne, sagkjede, skulderstropp)
Måleverdier iht. EN 62841 + EN ISO 11680-1.
Tillatt omgivelsestemperatur ved bruk: -20 °C til 50 °C (begrenset ytelse ved temperaturer under 0 °C). Tillatt omgivelsestemperatur ved lagring: 0 °C til 30 °C
Anbefalt omgivelsestemperatur ved lading: 0 °C til 40 °C.
= Likestrøm
Angitte tekniske data kan variere (i henhold til gjeldende standarder).
Utslippsverdier
Disse verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta også hensyn til arbeidspauser og perioder med mindre belastning når du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.
Total verdi svingning (vektorsum tre retninger):
$$ \begin{array}{r l} {a _ {h, 1}} & {= \text { Svingningsemisjonsverdi (fremre }} \ & {\quad \text { håndtak) }} \end{array} $$
$$ \begin{array}{r l} a _ {h, 2} & = \text { Svingningsemisjonsverdi(bakre } \ & \quad \text { håndtak) } \end{array} $$
$$ K _ {n} = \text { Usikkerhet (vibrasjon) } $$
$$ L _ {n A} = \text { Driftsstøy } $$
$$ L _ {W A} ^ {\text { p r }} = \text { Driftsstøy } $$
$$ K _ {P A}, K _ {W A} = U s i k k e r h e t $$
$$ L _ {W A (M)} = \text { m\"{a} lt lydeffektniv\"{a} i henhold til 2000 / 14 / EF} $$
$$ L _ {W A (G)} = \underset {1 4 / E F} {\text { garantert lydeffektnivå i henhold til 2000 / }} $$
Under arbeid kan lydnivået overskride 80 dB(A).
Bruk hørselsvern!
DANSKda
Original brugsanvisning
1. Overensstemmelseserklæring
- mineralsk støv fra mursten, cement og andre materialer til murværk, og
12. Problemer og forstyrrelser
Reservedelslister kan downloades på www.metabo.com.
