STE 65 - Säge METABO - Kostenlose Bedienungsanleitung

Produkttyp	Stichsäge
Marke	Metabo
Modell	STE 65
Abmessungen (L x B x H)	250 x 80 x 200 mm
Gewicht	2,3 kg
Stromversorgung	230 V / 50 Hz, 650 W
Motortyp	Universalmotor mit Kohlebürsten
Hub der Klinge	20 mm
Leerlaufdrehzahl	800 - 3000 min⁻¹
Pendelhub	4 einstellbare Positionen
Max. Schnitttiefe (Holz)	65 mm
Max. Schnitttiefe (Stahl)	10 mm
Hauptfunktionen	Gerade, Kurven- und Tauchschnitte; Staubabsaugung; LED-Beleuchtung
Wartung und Reinigung	Entstauben der Lüftungsschlitze; Reinigen des Gehäuses mit einem feuchten Tuch; Schmieren der Führungsstange
Sicherheit	Verriegelbarer Schalter; Wiederanlaufschutz; rutschfeste Gleitplatte
Ersatzteile und Reparierbarkeit	Ersatzsägeblätter, Gleitplatte, Sägeblattaufnahme, Motorkohlebürsten erhältlich
Allgemeine Informationen	Herstellergarantie 2 Jahre; Netzkabel 2,5 m; Schutzklasse II

Häufig gestellte Fragen - STE 65 METABO

Wie wechsle ich das Sägeblatt an der Metabo STE 65?

Zum Wechseln des Sägeblatts kippen Sie den werkzeuglosen Spannhebel nach vorne, führen Sie das Sägeblatt bis zum Anschlag in die Sägeblattaufnahme ein (Zähne nach vorne) und lassen Sie den Hebel los. Stellen Sie sicher, dass das Sägeblatt fest verriegelt ist.

Welche Sägeblattart sollte ich zum Schneiden von Metall verwenden?

Verwenden Sie ein spezielles Metallsägeblatt mit feinen Zähnen (z. B. 24 Zähne pro Zoll). Stellen Sie die Geschwindigkeit auf einen niedrigen Wert ein und verwenden Sie eine minimale Pendelbewegung.

Wie stelle ich die Schnittgeschwindigkeit ein?

Die Geschwindigkeit wird über ein Einstellrad auf der Oberseite des Geräts eingestellt. Drehen Sie es, um die Geschwindigkeit je nach zu schneidendem Material zu erhöhen oder zu verringern.

Wie aktiviere ich die Pendelbewegung?

Die Pendelbewegung wird mit einem Hebel oder einem Einstellrad an der Vorderseite des Geräts eingestellt. Sie können je nach Material zwischen 0 (keine Pendelbewegung) und 3 (maximale Pendelbewegung) wählen.

Wie reinige ich die Stichsäge?

Trennen Sie das Gerät vom Netz. Entfernen Sie das Sägeblatt. Reinigen Sie das Gehäuse mit einem leicht feuchten Tuch. Reinigen Sie die Lüftungsschlitze mit einer Bürste. Verwenden Sie niemals Lösungsmittel.

Die Säge startet nicht, was tun?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Sicherheitsschalter nicht eingeschaltet ist. Wenn das Problem weiterhin besteht, könnten die Kohlebürsten abgenutzt sein.

Wie führe ich einen Tauchschnitt aus?

Neigen Sie die Säge nach vorne, sodass die Gleitplatte auf dem Werkstück aufliegt, senken Sie dann das Sägeblatt vorsichtig in das Material ab. Schalten Sie die Säge ein und senken Sie sie allmählich ab.

Welchen Durchmesser hat der Absauganschluss?

Der Durchmesser des Absauganschlusses beträgt 35 mm und ist mit den meisten Werkstattsaugern kompatibel.

Wie wechsle ich die Gleitplatte?

Schrauben Sie die Befestigungsschrauben der abgenutzten Gleitplatte heraus, entfernen Sie sie und schrauben Sie die neue Gleitplatte fest. Stellen Sie sicher, dass sie vor dem Festziehen richtig ausgerichtet ist.

Wo finde ich Ersatzteile für die Metabo STE 65?

Ersatzteile sind bei autorisierten Metabo-Händlern oder auf der offiziellen Metabo-Website erhältlich. Sie können auch den Metabo-Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG STE 65 METABO

. G_0f

Erhard Krauß, Geschäftsführung

© 2008 Metabowerke GmbH, 72622 Nürtingen, Germany

A

B

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, um so länger wird es zuverlässig seinen Dienst erfüllen.

Inhaltsverzeichnis

1 Konformitätserklärung
2 Bestimmungsgemäße Verwendung
3 Allgemeine Sicherheitshinweise
4 Spezielle Sicherheitshinweise
5 Überblick
6 Inbetriebnahme
7 Benutzung
8 Tips und Tricks
9 Wartung
10 Zubehör
10.1 Kreis- und Parallelführung anbringen
10.2 Schrägschnitte mit Parallelführung
11 Reparatur
12 Umweltschutz
13 Technische Daten

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen oder normativen Dokumenten übereinstimmt.

2 Bestimmungsgemäße Verwendung

Die Stichsäge ist geeignet zum Sägen von NE-Metallen und Stahlblech, von Holz und holzähnlichen Werkstoffen, von Kunststoffen und ähnlichen Werkstoffen. Jede andere Verwendung ist unzulässig.

Für Schäden durch nicht bestimmungs- gemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine Sicherheitshinweise

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäum- nisse bei der Einhaltung der Sicherheits- eise und Anweisungen können fischen Schlag, Brand und/oder schwere tzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheits-hinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4 Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie stets Schutzbrille, Gehörschutz, Arbeitshandschuhe und festes Schuhwerk bei der Arbeit mit Ihrem Elektrowerkzeug!

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaugung.
• Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie einen geeigneten Metabo-Sauger gemeinsam mit diesem Elektrowerkzeug.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

5 Überblick

Siehe Seite 3.

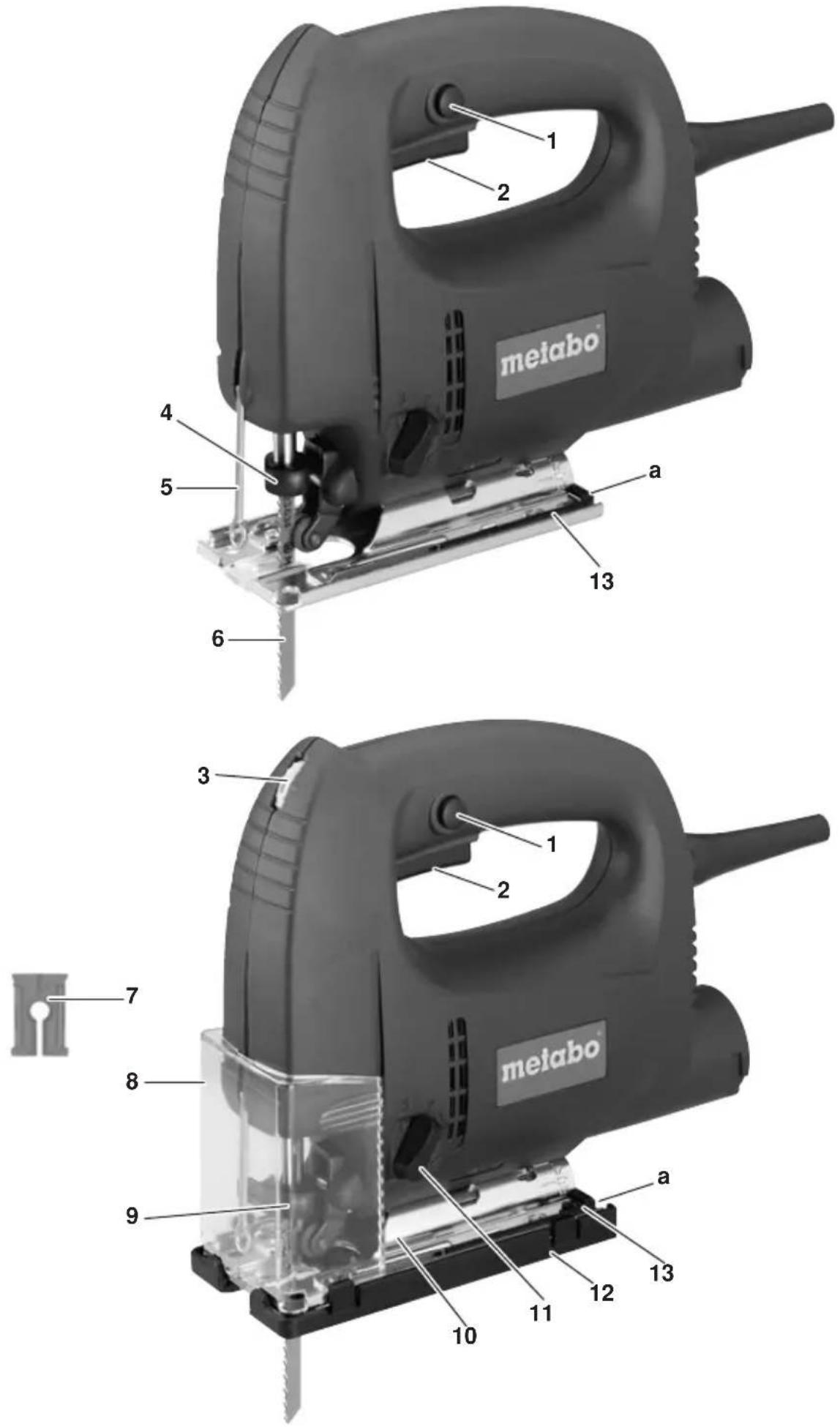

1 Feststelltaste zum Verriegeln des Schalterdrückers (Dauereinschaltung)

2 Schalterdrücker

3 Stellrad zur Vorwahl und stufenlosen Veränderung der Hubzahl

4 Sägeblatt-Spanneinrichtung (nur bei ST 50 Pendix, STE 65 und STE 70)

5 Schutzbügel

6 Stichsägeblatt

7 Spanreißschutz-Plättchen

8 Schutzkappe (nicht ST 50 Pendix)

9 Sägeblatt-Schnellspanneinrichtung (nur bei STE 75 Quick, STE 80 Quick)

10 Fußplatte

a Sechskantschlüsseldepot
11 Drehknopf zur Einstellung der Pendelbewegung des Sägeblattes
12 Schutzplatte (nur STE 75 Quick, STE 80 Quick)
13 Sechskantschlüssel

6 Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Maschine nicht ohne Sägeblatt laufen lassen!

Vor dem Sägeblattwechsel Netzstecker aus der Steckdose ziehen.

Stichsägeblatt einsetzen (bei ST 50 Pendix, STE 65 und STE 70)

Schutzkappe (8) nach oben schieben.

Innensechskantschraube (14) lösen.

Stichsägeblatt (6) bis zum Anschlag in die Sägeblatt-Spanneinrichtung (4) einschieben.

Stichsägeblatt muss richtig in der Nut der Stützrolle (15) liegen. Innensechskantschraube (14) festschrauben.

Stichsägeblatt einsetzen (bei STE 75 Quick, STE 80 Quick)

Spannhebel (16) der Sägeblatt-Schnellspanneinrichtung (9) bis zum Anschlag drehen. Stichsägeblatt (6) bis zum Anschlag in die Sägeblatt-Schnellspanneinrichtung (9) einschieben. Stichsägeblatt muss richtig in der Nut der Stützrolle (15) liegen. Spannhebel (16) loslassen.

7 Benutzung

Spanreißschutz-Plättchen einsetzen

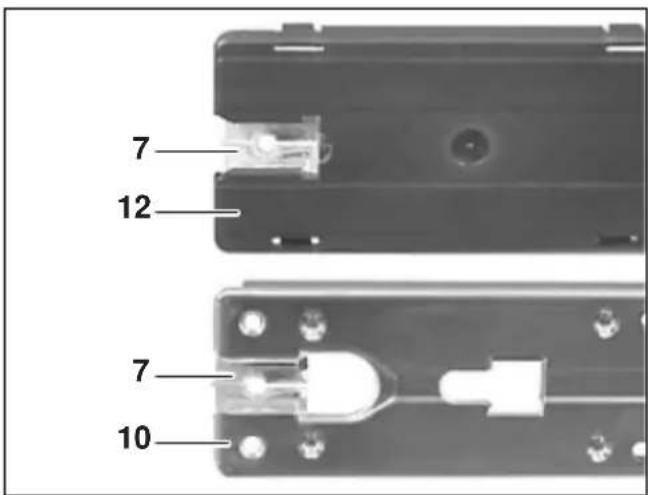

Spanreißschutz-Plättchen (7) bis zum Anschlag in die Schutzplatte (12) oder in die Fußplatte (10) einsetzen.

Wandnahes Sägen

Schutzkappe (8) und Spanreißschutz- Plättchen (7) entfernen. Innensechskantschraube (17) in der Fußplatte (10) lösen und Fußplatte in die vordere Aufnahme (18) einsetzen. Innensechskantschraube (17) festziehen.

Sägespäneabsaugung

Optimale Absaugergebnisse erhalten Sie in Verbindung mit der Schutzkappe (8) (für ST 50 Pendix ist die Schutzkappe bei Bedarf als Zubehör erhältlich). Zum Absaugen der Sägespäne einen geeigneten Staubsauger an den Absaugstutzen anschließen.

Sägen ohne Sägespäneabsaugung

Schutzkappe (8) abnehmen.

Schutzbügel (5) herunterklappen.

Hubzahl einstellen

Empfohlene Einstellwerte siehe Seite 2.

Pendelbewegung des Sägeblattes einstellen

Drehknopf (11) betätigen. 0 = Pendelbewegung ist ausgeschaltet 3 = maximale Pendelbewegung

Empfohlene Einstellwerte siehe Seite 2.

Dauereinschaltung

Schalterdrücker (2) bis zum Anschlag drücken und halten.

Feststelltaste (1) drücken und halten.

Schalterdrücker (2), dann Feststelltaste (1) loslassen.

Zum Entriegeln den Schalterdrücker (2) bis zum Anschlag drücken und loslassen.

Schrägschnitte

Schutzkappe (8), Spanreißschutz-Plättchen (7) und Absaugschlauch (E) entfernen.

Innensechskantschraube (17) in der Fußplatte (10) lösen.

Fußplatte (10) nach vorn schieben, verdrehen und nach hinten oder vorne in eine der Rasten schieben.

Innensechskantschraube (17) festziehen.

Der jeweils eingestellte Winkel kann an der Zahl am Sockel der Fußplatte abgelesen werden.

Die Winkeleinstellung 15°, 30°, 45° ist durch Rasten vorgegeben. Für sehr genaue Schrägschnitte Probeschnitt durchführen und mit Winkelmesser überprüfen.

8 Tips und Tricks

Sägen verschiedener Werkstoffe

Beim Sägen von Metallen das Sägeblatt mit einem Metabo Kühlschmierstift schmieren. Beim Sägen von Plexiglas die Schnittstelle mit Wasser benetzen.

Bleche unter 1 mm Dicke auf einer Holzunterlage sägen.

Einstechen

Bei dünnen Werkstücken kann man mit dem Stichsägeblatt in das Werkstück einstechen, ohne vorher ein Loch zu bohren.

Drehknopf (11) auf Stellung „0“ einstellen.

Stichsäge mit der vorderen Kante der Fußplatte (10) auf das Werkstück aufsetzen.

Laufende Stichsäge gut festhalten und lang- sam nach unten führen.

Wenn sich das Sägeblatt freigeschnitten hat, kann die Pendelbewegung zugeschaltet werden.

Bei dickeren Werkstücken muss zunächst ein Loch gebohrt werden, in das das Sägeblatt eingesetzt werden kann.

9 Wartung

Verletzungsgefahr durch scharfes Stichsägeblatt.

Wartung nur bei stehendem Stich-sägeblatt! Stichsäge ausschalten und Netzstecker aus der Steckdose ziehen!

Bei Bedarf die Luftaustrittsöffnung hinter der Sägeblatt-Stützrolle reinigen. Von Zeit zu Zeit einen Tropfen Öl auf die Sägeblatt-Stützrolle geben.

Kohlebürsten nur im Herstellerwerk oder in einer entsprechenden Fachwerkstatt ersetzen lassen.

10 Zubehör

Verwenden Sie nur original Metabo Zubehör.

Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler.

Zur Auswahl des richtigen Zubehörs teilen Sie dem Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit.

Mögliches Zubehör (Seite 4):

A Stichsägeblatt
B Schutzplatte zum Aufstecken auf die Fußplatte der Stichsäge.
Die Schutzplatte verhindert das Zerkratzen von empfindlichen Werkstückoberflächen.

C Spanreißschutz-Plättchen

D Kreis- und Parallelführung

E Absaugschlauch ∅ 35 mm

F Führungseinrichtung zur Verwendung der Stichsäge mit der Führungsschiene

G Führungsschiene 1500 mm

H Spannbügel

I Stichsägetisch 255 x 183 mm mit Spannbügel zur Befestigung am Werktisch

10.1 Kreis- und Parallelführung anbringen

Zum Sägen von Kreisen von ∅ 100 mm bis 360 mm und für Schnitte parallel zu einer Kante (max. 210 mm).

Klemmelemente anbringen

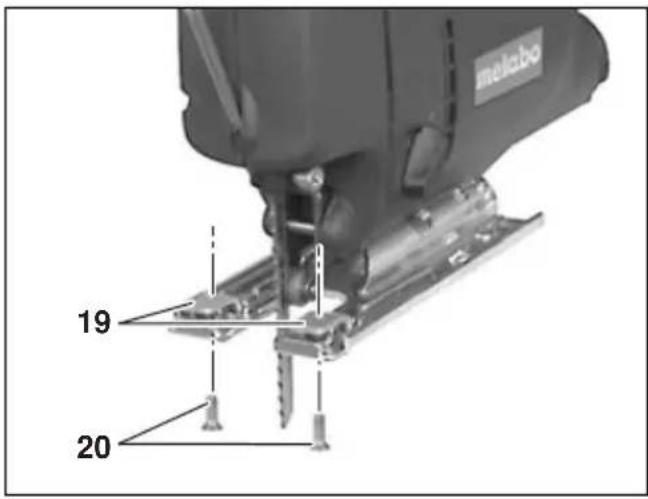

Klemmelemente (19) mit der Öffnung nach vorn und der Gewindebohrung nach oben auf die Fußplatte (10) auflegen und von der Unterseite aus Schrauben (20) eindrehen.

Achten Sie darauf, dass Sie die Klemmelemente der Kreis- und Parallelführung nach Gebrauch wieder entfernen, da sonst die Sägeblatt-Spanneinrichtung bei Schrägschnitten beschädigt werden könnte.

Kreisführung anbringen

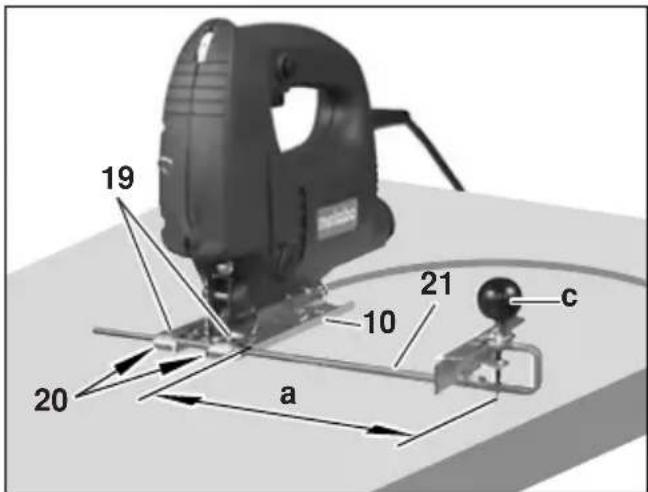

Kreis- und Parallelführung (21) in die Klemmelemente (19) der Fußplatte (10) einschieben. Maß (a) einstellen, Schrauben (20) festschrauben.

Parallelführung anbringen

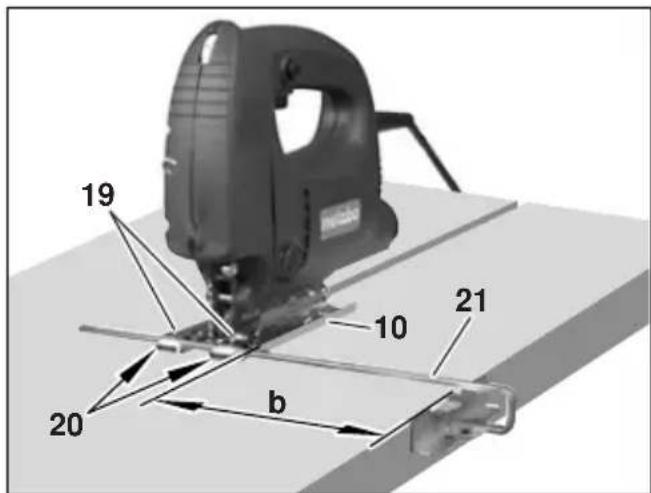

Schrauben (20) lösen, Kreis- und Parallel-führung (21) in die Klemmelemente (19) der Fußplatte (10) einschieben. Maß (b) einstellen, Schrauben (20) festschrauben. Dorn (c) entfernen.

10.2 Schrägschnitte mit Parallelführung

Schutzkappe (8), Spanreißschutz-Plättchen (7) und Absaugschlauch (E) entfernen.

Innensechskantschraube (17) in der Fußplatte (10) lösen. Fußplatte (10) nach vorn schieben, verdrehen und für 15° und 30° Schrägungswinkel nach hinten oder vorne in die Rasten schieben.

Für 45° Schrägungswinkel die Stichsäge nach links schwenken und die Fußplatte (10) nach vorn in die hintere Raste schieben. Für 45° Schrägungswinkel darf die Stichsäge nicht nach rechts geschwenkt werden, da sonst die Sägeblatt-Spanneinrichtung beschädigt wird.

Innensechskantschraube (17) festziehen.

Nach Gebrauch die Klemmelemente entfernen!

11 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden. Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

12 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro-

und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

13 Technische Daten

	ST 50 STE 65 STE 70 STE 75 STE 80 Pendix Quick Quick
Größte Materialdicke in mm (in):- Holz 50 (2") 65 (2- NE-Metalle 10 (- Stahlblech 3)	3/8"1/8"	5/8"6(1/4")	(2 3/4"6(1/4")	75 (3")25 (1")8 ( 5/16"5/16")	80 ( 316" )25 (1") 5/16"5/16")
Hubzahl bei Leerlauf min ^-1	3000	1000-3000*	1000-3000*	1000-3000*	1000-3000*
Nennaufnahme in Watt	400	550	570	600	610
Abgabeleistung in Watt	240	340	340	360	360
Gewicht in kg (Ibs)	2,2 (4,9)	2,2 (4,9)	2,2 (4,9)	2,3 (5,1)	2,3 (5,1)
Typische A-bewertete Schallpegel:Schalldruckpegel LpA in dB (A)Schalleistungspegel LWA in dB (A)Unsicherheit KpA, KWA in dB (A)	86973	891003	88993	891003	88993
Schwingungsgesamtwert(Vektorsumme dreier Richtungen)ermittelt entsprechend EN 60745:Schwingungsemissionswert(Metallblech sägen) a_h, CM(m/s^3)	5	5	5	5	12
Unsicherheit (Schwingung)Kh,CM( m/s^3 )	1,5	1,5	1,5	1,5	2,5
Schwingungsemissionswert(Sägen in Holz) a_h, CW(m/s^3)	7	10	10	11	5
Unsicherheit (Schwingung)Kh,CW( m/s^2 )	1,5	1,5	1,5	1,5	1,5

Gehörschutz tragen!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

* Energiereiche hochfrequente Störungen können Drehzahlschwankungen von bis zu 20% verursachen. Diese verschwinden jedoch, sobald die Störung abgeklungen ist.

Änderungen im Sinne des technischen Fortschritts vorbehalten. Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

13 Technische gegevens

	ST 50 STE 65 STE 70 STE 75 STE 80 Pendix Quick Quick
Maximale materiaaldikte in mm (in):- hout 50 (2") 65 (2- non-ferrometalen 10 (- plaatstaal	3/8") 20 (3/4") 20 (3/4") 6 (1/4")		(2 3/4") 3/4") 6 (1/4")	75 (3") 25 (1") 8 (5/16") 8 (5/16")	80 (3 3/16") 25 (1") 5/16")
Aantal slagen bij nullast min ^-1	3000	1000-3000*	1000-3000*	1000-3000*	1000-3000*
Nominaal opgenomen vermogen in Watt	400	550	570	600	610
Afgegeven vermogen in Watt	240	340	340	360	360
Gewicht in kg (lbs)	2,2 (4,9)	2,2 (4,9)	2,2 (4,9)	2,3 (5,1)	2,3 (5,1)
Het geluidsniveau van dit type machines, volgens A-taxatie, bedraagt: Geluidsdrukniveau
LpA in dB (A)	86	89	88	89	88
Geluidsvermogensniveau
LWA in dB (A)	97	100	99	100	99
Onzekerheid KpA, KWA in dB (A)	3	3	3	3	3
Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:
Trillingsemissiewaarde (Metalen platen zagen) a_h, CM (m/s ^2 )	5	5	5	5	12
Onzekerheid (trilling) Kh,CM (m/s ^2 )	1,5	1,5	1,5	1,5	2,5
Trillingsemissiewaarde (Zagen in hout) a_h, CW (m/s ^2 )	7	10	10	11	5
Onzekerheid (trilling) Kh,CW (m/s ^2 )	1,5	1,5	1,5	1,5	1,5
