STE 65 - Piła METABO - Bezpłatna instrukcja obsługi

Typ produktu	Wyrzynarka
Marka	Metabo
Model	STE 65
Wymiary (dł. x szer. x wys.)	250 x 80 x 200 mm
Waga	2,3 kg
Zasilanie	230 V / 50 Hz, 650 W
Typ silnika	Silnik uniwersalny szczotkowy
Skok brzeszczotu	20 mm
Prędkość biegu jałowego	800 - 3000 min⁻¹
Ruch wahadłowy	4 regulowane pozycje
Maks. głębokość cięcia (drewno)	65 mm
Maks. głębokość cięcia (stal)	10 mm
Funkcje główne	Cięcie proste, krzywo, zanurzeniowe; odsysanie pyłu; oświetlenie LED
Konserwacja i czyszczenie	Odkurzyć szczeliny wentylacyjne; czyścić obudowę wilgotną szmatką; smarować trzon prowadzący
Bezpieczeństwo	Wyłącznik z blokadą; zabezpieczenie przed ponownym uruchomieniem; antypoślizgowa stopa
Części zamienne i naprawy	Dostępne zapasowe brzeszczoty, stopa ślizgowa, uchwyt brzeszczotu, szczotki węglowe silnika
Informacje ogólne	Gwarancja producenta 2 lata; przewód zasilający 2,5 m; klasa ochronności II

Często zadawane pytania - STE 65 METABO

Jak wymienić brzeszczot w Metabo STE 65?

Aby wymienić brzeszczot, przesuń dźwignię mocującą do przodu bez użycia narzędzia, włóż brzeszczot do oporu w uchwyt brzeszczotu (zęby do przodu), a następnie zwolnij dźwignię. Upewnij się, że brzeszczot jest dobrze zablokowany.

Jaki typ brzeszczotu stosować do cięcia metalu?

Użyj brzeszczotu przeznaczonego do metalu, z drobnymi zębami (np. 24 zęby na cal). Ustaw prędkość na niską i użyj minimalnego ruchu wahadłowego.

Jak ustawić prędkość cięcia?

Prędkość reguluje się za pomocą pokrętła znajdującego się na górze urządzenia. Pokręć nim, aby zwiększyć lub zmniejszyć prędkość w zależności od ciętego materiału.

Jak włączyć ruch wahadłowy?

Ruch wahadłowy reguluje się dźwignią lub pokrętłem z przodu urządzenia. Możesz wybrać pomiędzy 0 (brak wahadła) a 3 (maksymalne wahadło) w zależności od materiału.

Jak wyczyścić wyrzynarkę?

Odłącz urządzenie. Wyjmij brzeszczot. Użyj lekko wilgotnej szmatki do czyszczenia obudowy. Wyczyść szczeliny wentylacyjne szczotką. Nigdy nie używaj rozpuszczalników.

Wyrzynarka nie uruchamia się, co robić?

Sprawdź, czy przewód zasilający jest podłączony i czy gniazdo działa. Sprawdź, czy wyłącznik bezpieczeństwa nie jest wciśnięty. Jeśli problem nadal występuje, szczotki węglowe mogą być zużyte.

Jak wykonać cięcie zanurzeniowe?

Przechyl wyrzynarkę do przodu, tak aby stopa oparła się na materiale, a następnie delikatnie opuść brzeszczot w materiał. Włącz wyrzynarkę i stopniowo wciskaj ją.

Jaka jest średnica przyłącza odsysania?

Średnica przyłącza odsysania wynosi 35 mm, kompatybilna z większością odkurzaczy warsztatowych.

Jak wymienić stopę ślizgową?

Odkręć śruby mocujące zużytą stopę, usuń ją, a następnie przykręć nową stopę. Upewnij się, że jest dobrze wyrównana przed dokręceniem.

Gdzie znaleźć części zamienne do Metabo STE 65?

Części zamienne są dostępne u autoryzowanych dealerów Metabo lub na ich oficjalnej stronie internetowej. Możesz także skontaktować się z serwisem Metabo.

INSTRUKCJA OBSŁUGI STE 65 METABO

Serdecznie dziękujemy za zaufanie, którego wyrazem jest zakup nowego elektronarzędzia wyprodukowanego przez firmę Metabo. Każde elektronarzędzie ze znakiem Metabo jest poddawane wszechstronnym próbom i podlega surowej kontroli jakości prowadzonej przez dział jakości firmy Metabo. Trwałość użytkowa elektronarzędzia jest jednak w wysokim stopniu uzależniona także od postępowania użytkownika. Z tego względu zalecamy przestrzeganie wskazówek zawartych w niniejszej instrukcji obsługi oraz w dołączonej dokumentacji. Im więcej uwagi użytkownik poświęci prawidłowej obsłudze elektronarzędzia Metabo, tym dłużej będzie mu ono niezawodnie służyło.

Spis treści

1 Oświadczenie zgodności
2 Wykorzystanie zgodne z przeznaczeniem
3 Ogólne wskazówki dotyczące bezpiecznego użytkowania
4 Specjalne wskazówki bezpieczeństwa
5 Przegład
6 Uruchomienie
7 Użytkowanie
8 Pożyteczne wskazówki
9 Konserwacja
10 Wyposażenie dodatkowe
10.1 Zakładanie prowadnicy kołowej i równoległej
10.2 Cięcie pod kątem z wykorzystaniem prowadnicy równoległej
11 Naprawy
12 Ochrona środowiska naturalnego
13 Dane techniczne

1 Oświadczenie zgodności

Świadomi wyłącznej odpowiedzialności oświadczamy, że opisany tutaj produkt spełnia wymagania norm lub dokumentów normatywnych wskazanych na stronie 2.

2 Wykorzystanie zgodne z przeznaczeniem

Pilarka wyrzynarka jest przeznaczona do cięcia metali nieżelaznych i blachy stalowej, drewna i materiałów drewnopodobnych, tworzyw sztucznych i podobnych materiałów. Wykorzystanie do innych celów jest niedopuszczalne.

Za szkody spowodowane wykorzystaniem urządzenia niezgodnie z przeznaczeniem wyłączną odpowiedzialność ponosi użytkownik.

Konieczne jest przestrzeganie ogólnie przyjętych zasad bezpieczeństwa i higieny pracy oraz załączonych wskazówek bezpieczeństwa.

3 Ogólne wskazówki dotyczące bezpiecznego użytkowania

UWAGA – W celu zmniejszenia ryzyka odniesienia obrażeń należy przeczytać instrukcję obsługi.

UWAGA Przeczytaj wszystkie wskazówki bezpieczeństwa i

instrukcje. Zaniedbania przy przestrzeganiu wskazówek bezpieczeństwa i instrukcji mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie obrażenia ciała.

Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Przed przystąpieniem do użytkowania tego elektronarzędzia należy przeczytać uważnie w całości załączone wskazówki bezpieczeństwa i instrukcję obsługi. Należy zachować załączone dokumenty i przekazywać elektro-narzędzie innym osobom wyłącznie waz z tymi dokumentami.

4 Specjalne wskazówki bezpieczeństwa

Dla ochrony własnej i ochrony elektronarzędzia należy przestrzegać uwag oznaczonych w tekście tym symbolem!

W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie gumowe.

Zetknięcie z przewodem przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego.

Podczas pracy z wykorzystaniem elektronarzędzia należy stale nosić okulary ochronne, osłony słuchu, rękawice robocze oraz obuwie pełne!

Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów jak pył dębowy czy buczynowy uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do używanymi przy obróbce drewna (chromian, środki ochronne do drewna). Materiały zawierające azbest mogą być obrabiane wyłącznie przez specjalistów.

• W miarę możliwości należy używać urządzeń do odsysania pyłów.
• Aby uzyskać wysoki stopień odsysania pyłów, należy zastosować wraz z tym elektronarzędziem odpowiednie urządzenie Metabo do odsysania pyłów.
• Należy zadbać o dobrą wentylację w miejscu pracy.
• Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2.

Należy przestrzegać obowiązujących w danym kraju przepisów dla obrabianych materiałów.

5 Przegład

Patrz strona 3.

1 Przycisk ustalający do ryglowania przycisku włącznika (włączenie pracy ciągłej)
2 Przycisk włącznika
3 Pokrętło wstępnego doboru i bezstopniowej regulacji liczby ruchów roboczych
4 Oprawka mocowania brzeszczotu wyrzynarki (tylko ST 50 Pendix, STE 65 i STE 70)
5 Pałąk ochronny
6 Brzeszczot wyrzynarki
7 Płytka zapobiegająca odrywaniu wióra
8 Ostona ochronna (oprócz ST 50 Pendix)
9 Oprawka szybkiego mocowania brzeszczotu (tylko STE 75 Quick, STE 80 Quick)
10 Płoza
a Gniazdo do przechowania klucza do śrub z łbem o gnieździe sześciokątnym
11 Pokrętło regulacji dodatkowych ruchów wahadłowych brzeszczotu
12 Nakładka ochronna (tylko STE 75 Quick, STE 80 Quick)
13 Klucz do śrub z łbem o gnieździe sześciokątnym

6 Uruchomienie

Przed uruchomieniem urządzenia sprawdzić czy napięcie i częstotliwość sieci wskazane na tabliczce znamionowej są zgodne z wartościami lokalnej sieci zasilającej.

Nie uruchamiać wyrzynarki bez osadzonego brzeszczotu!

Przed wymianą brzeszczotu wyrzynarki należy wyjąć wtyczkę z gniazda sieciowego.

Osadzanie brzeszczotu (dotyczy ST 50 Pendix, STE 65 i STE 70)

Przesunąć osłonę ochronną (8) do góry. Zwolnić śrubę z łbem o gnieździe sześciokątnym (14). Wsunąć brzeszczot (6) do oporu w oprawkę mocowania brzeszczotu (4). Brzeszczot musi prawidłowo osiąść w rowku wałka podtrzymującego (15). Na powrót dokręcić śrubę z łbem o gnieździe sześciokątnym (14).

Osadzanie brzeszczotu (dotyczy STE 75 Quick, STE 80 Quick)

Dźwigienkę mocującą (16) oprawki szybkiego mocowania brzeszczotu (9) obrócić do oporu. Wsunąć brzeszczot (6) do oporu w oprawkę szybkiego mocowania brzeszczotu (9).

Brzeszczot musi prawidłowo osiąść w rowku wałka podtrzymującego (15). Zwolnić dźwigienkę mocującą (16).

7 Użytkowanie

Osadzanie płytki zapobiegającej odrywaniu wióra

Osadzić płytkę zapobiegającą odrywaniu wióra (7) do oporu w nakładce ochronnej (12) lub płozie (10).

Przecinanie w sąsiedztwie ściany

Usunąć osłonę ochronną (8) oraz płytkę zapobiegającą odrywaniu wióra (7). Zwolnić śrubę z łbem o gnieździe sześciokątnym (17) w płozie wyrzynarki (10) i osadzić płozę w przednim mocowaniu (18). Dokręcić śrubę z łbem o gnieździe sześciokątnym (17).

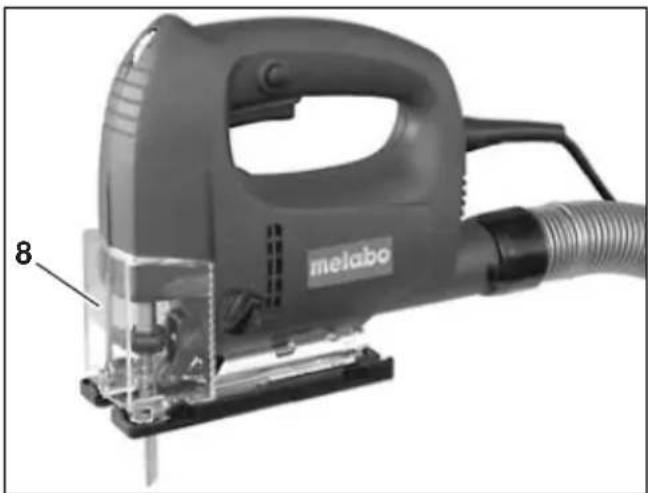

Odsysanie wiórów

Optymalne wyniki odsysania wiórów można uzyskać w połączeniu z osłoną ochronną (8) (w przypadku ST 50 Pendix osłona ochronna jest dostępna w razie potrzeby jako wyposażenie dodatkowe).

W celu odsysania wiórów należy podłączyć odpowiedni odkurzacz do króćca zasysającego.

Wyrzynanie bez odsysania wiórów

Zdjać osłone ochronna (8).

Odchylić pałąk ochronny (5) w dół.

Nastawienie liczby ruchów roboczych

Zalecane wartości nastawień patrz strona 2.

Regulacja dodatkowego wahadłowego ruchu brzeszczotu

Obrócić pokrętło (11).

0 = ruch wahadłowy wyłączony

3 = maksymalny ruch wahadłowy

Zalecone wartości nastawień patrz strona 2.

Włączenie pracy ciągłej

Wcisnąć przycisk włącznika (2) do oporu i przytrzymać.

Nacisnąć i przytrzymać przycisk ustalający (1). Zwolnić nacisk na przycisk włącznika (2), a następnie na przycisk ustalający (1).

W celu zwolnienie ryglowania przycisku włącznika (2) należy wcisnąć przycisk włącznika do oporu, po czym zwolnić przycisk.

Wyrzynanie pod kątem

Usunąć osłone ochronną (8), płytkę zapobiegającą odrywaniu wióra (7) i wąż odsysający (E).

Zwolnić śrubę z łbem o gnieździe sześciokątnym (17) w płozie wyrzynarki (10). Przesunąć płozę (10) do przodu, przechylić i wsunąć do tyłu lub do przodu w jedno z gniazd ustalających. Dociągnąć śrubę z łbem o gnieździe sześciokątnym (17).

Aktualnie nastawiony kąt można odczytać na cokole płozy zawierającym odpowiednie oznaczenia liczbowe.

Nastawienia kątowe 15°, 30° i 45° są

wyznaczone przez gniazda ustalające.

Dla wykonania precyzyjnych cięć pod kątem należy przeprowadzić przecinanie próbne i skontrolować kąt przecinania przy pomocy kątomierza.

8 Pożyteczne wskazówki

Wyrzynanie w różnych materiałach

W przypadku przecinania metali należy przesmarować brzeszczot sztyftem chłodzącosmarującym Metabo. Przy przecinaniu pleksiglasu miejsce przecinania zwilżyć wodą. Blachy o grubości do 1 mm przecinanać na podkładce z drewna.

Zagłębianie brzeszczotu w materiale

W przypadku cienkich materiałów można zagłębić brzeszczot w materiale bez potrzeby uprzedniego wywiercenia otworu.

Ustawić pokrętło (11) w położeniu "0".

Ustawić wyrzynarkę przednią krawędzią plozy (10) na powierzchni materiału. Uruchomioną wyrzynarkę przytrzymać pewnie dłońmi i przechylać powoli ku dołowi. Z chwilą, gdy brzeszczot przebije materiał można ponownie włączyć ruch wahadłowy brzeszczotu.

W przypadku grubszych materiałów, konieczne jest najpierw wywiercenie otworu, w który można następnie wsunąć brzeszczot.

9 Konserwacja

Grożba zranienia na ostrym brzeszczocie wyrzynarki.

Czynności konserwacji należy wykonywać wyłącznie przy unieruchomionym brzeszczocie! Wyłączyć wyrzynarkę i wyjąć wtyczkę z gniazda sieciowego!

W razie potrzeby oczyścić otwór wylotowy powietrza z tyłu wałka podtrzymującego brzeszczotu. Od czasu do czasu nałożyć kroplę oleju smarującego na wałek podtrzymujący brzeszczotu.

Szczotki węglowe powinny być wymieniane wyłącznie w zakładzie producenta lub w odpowiednim warsztacie specjalistycznym.

10 Wyposażenie dodatkowe

Należy stosować wyłącznie oryginalne wyposażenie dodatkowe Metabo.

Wyposażenie dodatkowe jest dostępne w specjalistycznych placówkach handlowych.

W celu wyboru właściwego wyposażenia dodatkowego należy podać sprzedawcy dokładny typ posiadanego elektronarzędzia.

Dostępne wyposażenie dodatkowe (strona 4).

A Brzeszczot

B Nakładka ochronna do nasadzenia na płozę wyrzynarki.

Nakładka ochronna zapobiega porysowaniu powierzchni materiałów wrażliwych na uszkodzenia mechaniczne.

C Płytka zapobiegająca odrywaniu wióra

D Prowadnica kołowa i równoległa

E Wąż odsysający ∅ 35 mm

F Wyposażenie prowadzące umożliwiające wykorzystanie wyrzynarki z szyną prowadzącą

G Szyna prowadząca 1500 mm

H Cisk mocujący

I Stolik do pilarki wyrzynarki 255 x 183 mm ze ściskami mocującymi do mocowania stolika na stole warsztatowym

10.1 Zakładanie prowadnicy kołowej i równoległej

Do wyrzynania okręgów o średnicy 0 100 do 360 mm oraz cięcia równolegle do krawędzi materiału (maks. 210 mm).

Mocowanie elementów zaciskowych

Elementy zaciskowe (19) ułożyć na płozie (10) tak, aby otwór przelotowy był skierowany do przodu natomiast otwór gwintowany do góry, po czym wkręcić śruby (20) od spodu.

Należy pamiętać o usunięciu elementów zaciskowych prowadnicy kołowej i równoległej po wykorzystaniu, bowiem w czasie czynności cięcia pod kątem może ulec uszkodzeniu oprawka mocowania brzeszczotu.

Mocowanie prowadnicy kołowej

Wsunąć prowadnicę kołową i równoległą (21) w elementy zaciskowe (19) plozy (10). Nastawić wymiar (a) i dokręcić śruby (20).

Mocowanie prowadnicy równoległej

Zwolnić śruby (20) po czym wsunąć prowadnicę kołową i równoległą (21) w elementy zaciskowe (19) płozy (10). Nastawić wymiar (b) i dokręcić śruby (20). Usunąć kolec (c).

10.2 Cięcie pod kątem z wykorzystaniem prowadnicy równoległej

Usunąć osłonę ochronną (8), płytkę zapobiegającą odrywaniu wióra (7) i wąż zasysający (E).

Zwolnić śrubę z łbem o gnieździe sześciokątnym (17) w płozie (10). Przesunąć płozę (10) do przodu, przechylić i dla kąta przecinania ukośnego 15° lub 30° wsunąć do tyłu w gniazdo ustalające.

Dla kąta przecinania ukośnego 45° należy odchylić wyrzynarkę w lewo i przesunąć płozę (10) do przodu w tylne gniazdo ustalające. Dla kąta przecinania ukośnego 45° nie wolno przechylać wyrzynarki w prawo, może to bowiem doprowadzić do uszkodzenia oprawki mocowania brzeszczotu.

Dokręcić śrubę z łbem o gnieździe sześciokątnym (17).

Po wykorzystaniu usunąć elementy zaciskowe!

11 Naprawy

Naprawy elektronarzędzi mogą być wykonywane wyłącznie przez specjalistów elektryków!

Elektronarzędzia Metabo wymagające naprawy można przesłać na jeden z podanych na liście części wymiennych adresów. Przy przesyłaniu urządzenia do naprawy należy dołączyć informację o stwierdzonej nieprawidłowości.

12 Ochrona środowiska naturalnego

Opakowania stosowane przez firmę Metabo nadają się w 100% do powtórnego zagospodarowania. Zużyte elektronarzędzia i wyposażenie dodatkowe zawierają duże ilości wartościowych surowców i tworzyw sztucznych, które można również zagospodarować powtórnie.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno wyrzucać do zwykłych odpadów domowych! Zgodnie z wytyczną europejską 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska.

13 Dane techniczne

	ST 50 STE 65 STE 70 STE 75 STE 80 Pendix Quick Quick
Maksymalna grubość materiału w mm (in):- drewno- metale nieżelazne 10 (- blacha stalowa	50 (2")3/8")3 (1/8")	65 (2 5/8") 70(3/4")6 (1/4")	(2 3/4")20 (3/4")6 (1/4")	75 (3")25 (1")8 (5/16") 8 (	80 (3 3/16")25 (1")5/16")
Liczba ruchów roboczych przy pracy bez obciążenia, min ^-1	3000	1000-3000*	1000-3000*	1000-3000*	1000-3000*
Znamionowy pobór mocy, W	400	550	570	600	610
Moc oddawana, W	240	340	340	360	360
Masa, kg (lbs)	2,2 (4,9)	2,2 (4,9)	2,2 (4,9)	2,3 (5,1)	2,3 (5,1)
Typowe szacunkowe wartości hałasu: Poziom ciśnienia akustycznego LpA, dB (A)Poziom mocy akustycznej LWA, dB (A)Nieoznaczoność KpA, KWA, dB (A)Całkowita wartość drgań (suma wektorowa z trzech kierunków) ustalona zgodnie z EN 60745:Wartość emisji drgań (Piłowanie blachy) ah, CM (m/s ^2 )Nieoznaczoność (wibracja) Kh,CM (m/s ^2 )Wartość emisji drgań (Piłowanie drewna) ah, CW (m/s ^2 )Nieoznaczoność (wibracja) Kh,CW (m/s ^2 )
						1,5

Należy nosić ochrony słuchu!

Podany w tych instrukcjach poziom drgań zmierzony został zgodnie z metodą pomiaru ustaloną w normie EN 60745 i może zostać wykorzystany przy porównywaniu elektronarzędzi. Nadaje się również do tymczasowego oszacowania obciążenia przez drgania.

Podany poziom drgań określony został dla głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie użyte zostanie do innych zastosowań, z wykorzystaniem innych wierteł lub będzie użytkowane bez należytej konserwacji, wówczas poziom drgań może się różnić od podanego. Może to znacznie zwiększyć obciążenie drganiami na przestrzeni całego czasu pracy.

W celu dokładnego oszacowania obciążenia drganiami należy uwzględnić również ten czas, w którym urządzenie jest wyłączone albo wprawdzie pracuje, ale nie jest faktyczne wykorzystywane. Może to znacznie zmniejszyć obciążenie drganiami na przestrzeni całego czasu pracy.

Należy podjąć dodatkowe czynności zabezpieczające użytkownika przed skutkiem drgań jak na przykład: konserwacja elektronarzędzia i wierteł, rozgrzewka rąk, właściwa organizacja przebiegu pracy.

*Zakłócenia o wysokiej energii i częstotliwości mogą powodować zmiany prędkości obrotowej sięgające do 20%. Zmiany te ustępują z chwilą ustąpienia zakłócenia.

Zmiany podyktowane potrzebami postępu technicznego zastrzeżone.

Wartości pomiarów ustalone w oparciu o EN 60745.

Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów).
