STE 75 Quick - Piła METABO - Bezpłatna instrukcja obsługi

Typ produktu	Wyrzynarka
Marka	Metabo
Model	STE 75 Quick
Pobór mocy nominalnej	600 W
Moc użyteczna	360 W
Prędkość biegu jałowego	1000 - 3000 skoków/min (regulacja ciągła)
Maks. grubość materiału (drewno)	75 mm
Maks. grubość materiału (metale nieżelazne)	25 mm
Maks. grubość materiału (blacha stalowa)	8 mm
Ciężar	2,3 kg
Poziom ciśnienia akustycznego (L_pA)	89 dB(A)
Poziom mocy akustycznej (L_WA)	100 dB(A)
Emisja drgań (cięcie drewna)	5 m/s² (niepewność K=1,5 m/s²)
Emisja drgań (cięcie blachy)	12 m/s² (niepewność K=2,5 m/s²)
System mocowania brzeszczotu	Szybkie mocowanie (Quick) bez narzędzi
Ruch wahadłowy	4 pozycje (0 do 3), regulowany
Cięcia ukośne	Do 45° z zatrzaskami 15°, 30°, 45°
Zasilanie	Jednofazowe, 230 V / 50 Hz (zgodnie z tabliczką znamionową)
Akcesoria w zestawie	Płytka przeciwdziałająca drganiom, płytka chroniąca przed zarysowaniami, klucz imbusowy kątowy
Konserwacja	Czyścić otwór wylotowy powietrza; smarować rolkę prowadzącą; wymiana szczotek przez profesjonalistę
Ochrona środowiska	Opakowanie nadaje się do recyklingu; nie wyrzucać z odpadami domowymi (WEEE)

Często zadawane pytania - STE 75 Quick METABO

Jaka jest maksymalna grubość drewna, które może ciąć Metabo STE 75 Quick?

Wyrzynarka Metabo STE 75 Quick może ciąć drewno o grubości do 75 mm.

Jak szybko wymienić brzeszczot?

Obróć dźwignię mocowania (16) szybkiego systemu mocowania (9) do oporu, wsuń brzeszczot do końca w gniazdo, a następnie zwolnij dźwignię. Brzeszczot jest automatycznie utrzymywany.

Jak ustawić ruch wahadłowy?

Obróć pokrętło (11) do żądanej pozycji: 0 = ruch wahadłowy wyłączony, 3 = maksimum. Zalecane wartości podano na stronie 2 instrukcji.

Czy mogę wykonywać cięcia ukośne?

Tak, można nachylić płytę podstawową do 45°. W tym celu poluzuj śrubę imbusową (17), przesuń płytę do przodu, nachyl ją i zatrzaśnij w odpowiednim wycięciu (15°, 30° lub 45°). Dokręć śrubę.

Jak odkurzyć kurz podczas cięcia?

Podłącz odpowiedni odkurzacz do króćca odsysania. Użyj nasadki odpylającej (8) w celu optymalnego odsysania. W modelu STE 75 Quick nasadka jest w zestawie.

Jaka jest prędkość biegu jałowego tej wyrzynarki?

Prędkość biegu jałowego jest regulowana w sposób ciągły od 1000 do 3000 skoków/min za pomocą pokrętła regulacji wstępnej (3).

Jak wykonać cięcie zanurzane?

Ustaw ruch wahadłowy na 0. Przyłóż przednią krawędź płyty podstawowej do materiału, włącz wyrzynarkę i powoli prowadź ją w dół. W przypadku grubych elementów wcześniej wywierć otwór.

Jakie akcesoria są dostępne dla STE 75 Quick?

Metabo oferuje brzeszczoty (A), płytkę chroniącą przed zarysowaniami (B), płytkę przeciwdziałającą drganiom (C), prowadnicę do cięć okrężnych i równoległych (D), wąż odsysania (E), prowadnicę do szyny (F), szynę prowadzącą (G), uchwyt mocujący (H) i stół do wyrzynarki (I).

Jak konserwować wyrzynarkę Metabo?

Zawsze odłączaj urządzenie przed konserwacją. Regularnie czyść otwór wylotowy powietrza za rolką prowadzącą. Od czasu do czasu nakładaj kroplę oleju na rolkę. Wymiana szczotek musi być wykonana przez profesjonalistę.

Co zrobić, jeśli wyrzynarka nie uruchamia się?

Sprawdź, czy wtyczka jest prawidłowo podłączona, a napięcie sieciowe jest zgodne z tabliczką znamionową. Upewnij się, że brzeszczot jest zamontowany (urządzenie nie działa bez brzeszczotu). Jeśli problem nie ustępuje, skontaktuj się z serwisem Metabo.

INSTRUKCJA OBSŁUGI STE 75 Quick METABO

Serdecznie dziękujemy za zaufanie, którego wyrazem jest zakup nowego elektronarzędzia wyprodukowanego przez firmę Metabo. Każde elektronarzędzie ze znakiem Metabo jest poddawane wszechstronnym próbom i podlega surowej kontroli jakości prowadzonej przez dział jakości firmy Metabo. Trwałość użytkowa elektronarzędzia jest jednak w wysokim stopniu uzależniona także od postępowania użytkownika. Z tego względu zalecamy przestrzeganie wskazówek zawartych w niniejszej instrukcji obsługi oraz w dołączonej dokumentacji. Im więcej uwagi użytkownik poświęci prawidłowej obsłudze elektronarzędzia Metabo, tym dłużej będzie mu ono niezawodnie służyło.

Spis treści

1 Oświadczenie zgodności
2 Wykorzystanie zgodne z przeznaczeniem
3 Ogólne wskazówki dotyczące bezpiecznego użytkowania
4 Specjalne wskazówki bezpieczeństwa
5 Przegład
6 Uruchomienie
7 Użytkowanie
8 Pożyteczne wskazówki
9 Konserwacja
10 Wyposażenie dodatkowe
10.1 Zakładanie prowadnicy kołowej i równoległej
10.2 Cięcie pod kątem z wykorzystaniem prowadnicy równoległej
11 Naprawy
12 Ochrona środowiska naturalnego
13 Dane techniczne

1 Oświadczenie zgodności

Świadomi wyłącznej odpowiedzialności oświadczamy, że opisany tutaj produkt spełnia wymagania norm lub dokumentów normatywnych wskazanych na stronie 2.

2 Wykorzystanie zgodne z przeznaczeniem

Pilarka wyrzynarka jest przeznaczona do cięcia metali nieżelaznych i blachy stalowej, drewna i materiałów drewnopodobnych, tworzyw sztucznych i podobnych materiałów. Wykorzystanie do innych celów jest niedopuszczalne.

Za szkody spowodowane wykorzystaniem urządzenia niezgodnie z przeznaczeniem wyłączną odpowiedzialność ponosi użytkownik.

Konieczne jest przestrzeganie ogólnie przyjętych zasad bezpieczeństwa i higieny pracy oraz załączonych wskazówek bezpieczeństwa.

3 Ogólne wskazówki dotyczące bezpiecznego użytkowania

UWAGA – W celu zmniejszenia ryzyka odniesienia obrażeń należy przeczytać instrukcję obsługi.

UWAGA Przeczytaj wszystkie wskazówki bezpieczeństwa i

instrukcje. Zaniedbania przy przestrzeganiu wskazówek bezpieczeństwa i instrukcji mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie obrażenia ciała.

Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Przed przystąpieniem do użytkowania tego elektronarzędzia należy przeczytać uważnie w całości załączone wskazówki bezpieczeństwa i instrukcję obsługi. Należy zachować załączone dokumenty i przekazywać elektro-narzędzie innym osobom wyłącznie waz z tymi dokumentami.

4 Specjalne wskazówki bezpieczeństwa

Dla ochrony własnej i ochrony elektronarzędzia należy przestrzegać uwag oznaczonych w tekście tym symbolem!

W przypadku wykonywania prac, przy których zamocowane narzędzie może natrafić na ukryte przewody elektryczne, urządzenie należy trzymać wyłącznie za zaizolowane powierzchnie gumowe.

Zetknięcie z przewodem przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego.

Podczas pracy z wykorzystaniem elektronarzędzia należy stale nosić okulary ochronne, osłony słuchu, rękawice robocze oraz obuwie pełne!

Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów jak pył dębowy czy buczynowy uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do używanymi przy obróbce drewna (chromian, środki ochronne do drewna). Materiały zawierające azbest mogą być obrabiane wyłącznie przez specjalistów.

• W miarę możliwości należy używać urządzeń do odsysania pyłów.
• Aby uzyskać wysoki stopień odsysania pyłów, należy zastosować wraz z tym elektronarzędziem odpowiednie urządzenie Metabo do odsysania pyłów.
• Należy zadbać o dobrą wentylację w miejscu pracy.
• Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2.

Należy przestrzegać obowiązujących w danym kraju przepisów dla obrabianych materiałów.

5 Przegład

Patrz strona 3.

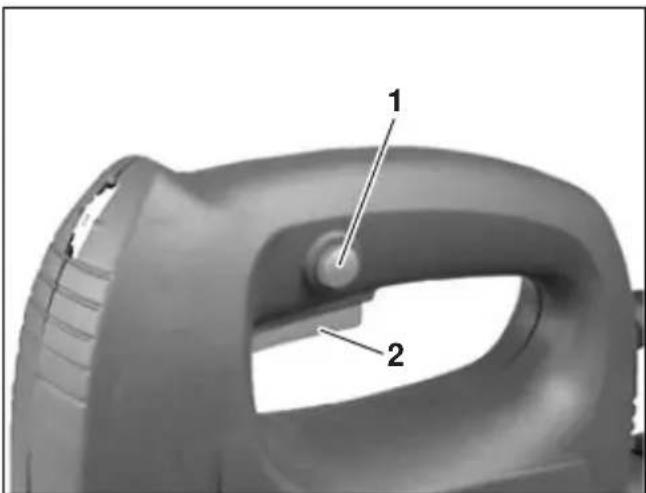

1 Przycisk ustalający do ryglowania przycisku włącznika (włączenie pracy ciągłej)
2 Przycisk włącznika
3 Pokrętło wstępnego doboru i bezstopniowej regulacji liczby ruchów roboczych
4 Oprawka mocowania brzeszczotu wyrzynarki (tylko ST 50 Pendix, STE 65 i STE 70)
5 Pałąk ochronny
6 Brzeszczot wyrzynarki
7 Płytka zapobiegająca odrywaniu wióra
8 Ostona ochronna (oprócz ST 50 Pendix)
9 Oprawka szybkiego mocowania brzeszczotu (tylko STE 75 Quick, STE 80 Quick)
10 Płoza
a Gniazdo do przechowania klucza do śrub z łbem o gnieździe sześciokątnym
11 Pokrętło regulacji dodatkowych ruchów wahadłowych brzeszczotu
12 Nakładka ochronna (tylko STE 75 Quick, STE 80 Quick)
13 Klucz do śrub z łbem o gnieździe sześciokątnym

6 Uruchomienie

Przed uruchomieniem urządzenia sprawdzić czy napięcie i częstotliwość sieci wskazane na tabliczce znamionowej są zgodne z wartościami lokalnej sieci zasilającej.

Nie uruchamiać wyrzynarki bez osadzonego brzeszczotu!

Przed wymianą brzeszczotu wyrzynarki należy wyjąć wtyczkę z gniazda sieciowego.

Osadzanie brzeszczotu (dotyczy ST 50 Pendix, STE 65 i STE 70)

Przesunąć osłonę ochronną (8) do góry. Zwolnić śrubę z łbem o gnieździe sześciokątnym (14). Wsunąć brzeszczot (6) do oporu w oprawkę mocowania brzeszczotu (4). Brzeszczot musi prawidłowo osiąść w rowku wałka podtrzymującego (15). Na powrót dokręcić śrubę z łbem o gnieździe sześciokątnym (14).

Osadzanie brzeszczotu (dotyczy STE 75 Quick, STE 80 Quick)

Dźwigienkę mocującą (16) oprawki szybkiego mocowania brzeszczotu (9) obrócić do oporu. Wsunąć brzeszczot (6) do oporu w oprawkę szybkiego mocowania brzeszczotu (9).

Brzeszczot musi prawidłowo osiąść w rowku wałka podtrzymującego (15). Zwolnić dźwigienkę mocującą (16).

7 Użytkowanie

Osadzanie płytki zapobiegającej odrywaniu wióra

Osadzić płytkę zapobiegającą odrywaniu wióra (7) do oporu w nakładce ochronnej (12) lub płozie (10).

Przecinanie w sąsiedztwie ściany

Usunąć osłonę ochronną (8) oraz płytkę zapobiegającą odrywaniu wióra (7). Zwolnić śrubę z łbem o gnieździe sześciokątnym (17) w płozie wyrzynarki (10) i osadzić płozę w przednim mocowaniu (18). Dokręcić śrubę z łbem o gnieździe sześciokątnym (17).

Odsysanie wiórów

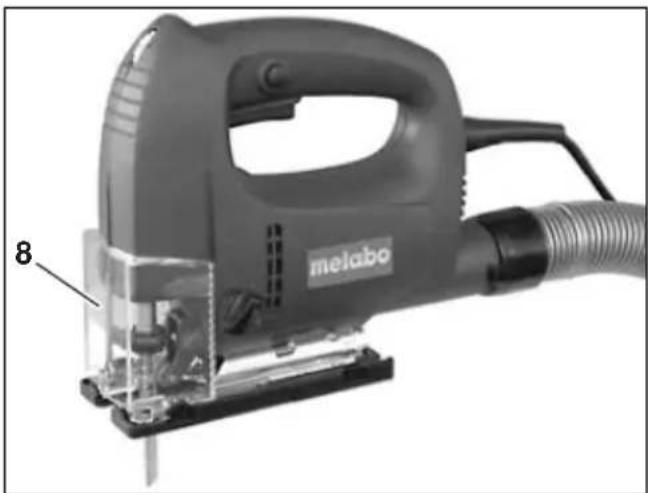

Optymalne wyniki odsysania wiórów można uzyskać w połączeniu z osłoną ochronną (8) (w przypadku ST 50 Pendix osłona ochronna jest dostępna w razie potrzeby jako wyposażenie dodatkowe).

W celu odsysania wiórów należy podłączyć odpowiedni odkurzacz do króćca zasysającego.

Wyrzynanie bez odsysania wiórów

Zdjać osłone ochronna (8).

Odchylić pałąk ochronny (5) w dół.

Nastawienie liczby ruchów roboczych

Zalecane wartości nastawień patrz strona 2.

Regulacja dodatkowego wahadłowego ruchu brzeszczotu

Obrócić pokrętło (11).

0 = ruch wahadłowy wyłączony

3 = maksymalny ruch wahadłowy

Zalecone wartości nastawień patrz strona 2.

Włączenie pracy ciągłej

Wcisnąć przycisk włącznika (2) do oporu i przytrzymać.

Nacisnąć i przytrzymać przycisk ustalający (1). Zwolnić nacisk na przycisk włącznika (2), a następnie na przycisk ustalający (1).

W celu zwolnienie ryglowania przycisku włącznika (2) należy wcisnąć przycisk włącznika do oporu, po czym zwolnić przycisk.

Wyrzynanie pod kątem

Usunąć osłone ochronną (8), płytkę zapobiegającą odrywaniu wióra (7) i wąż odsysający (E).

Zwolnić śrubę z łbem o gnieździe sześciokątnym (17) w płozie wyrzynarki (10). Przesunąć płozę (10) do przodu, przechylić i wsunąć do tyłu lub do przodu w jedno z gniazd ustalających. Dociągnąć śrubę z łbem o gnieździe sześciokątnym (17).

Aktualnie nastawiony kąt można odczytać na cokole płozy zawierającym odpowiednie oznaczenia liczbowe.

Nastawienia kątowe 15°, 30° i 45° są wyznaczone przez gniazda ustalające.

Dla wykonania precyzyjnych cięć pod kątem należy przeprowadzić przecinanie próbne i skontrolować kąt przecinania przy pomocy kątomierza.

8 Pożyteczne wskazówki

Wyrzynanie w różnych materiałach

W przypadku przecinania metali należy przesmarować brzeszczot sztyftem chłodzącosmarującym Metabo. Przy przecinaniu pleksiglasu miejsce przecinania zwilżyć wodą. Blachy o grubości do 1 mm przecinanać na podkładce z drewna.

Zagłębianie brzeszczotu w materiale

W przypadku cienkich materiałów można zagłębić brzeszczot w materiale bez potrzeby uprzedniego wywiercenia otworu.

Ustawić pokrętło (11) w położeniu "0".

Ustawić wyrzynarkę przednią krawędzią plozy (10) na powierzchni materiału. Uruchomioną wyrzynarkę przytrzymać pewnie dłońmi i przechyląć powoli ku dołowi. Z chwilą, gdy brzeszczot przebije materiał można ponownie włączyć ruch wahadłowy brzeszczotu.

W przypadku grubszych materiałów, konieczne jest najpierw wywiercenie otworu, w który można następnie wsunąć brzeszczot.

9 Konserwacja

Groźba zranienia na ostrym brzeszczocie wyrzynarki.

Czynności konserwacji należy wykonywać wyłącznie przy unieruchomionym brzeszczocie! Wyłączyć wyrzynarkę i wyjąć wtyczkę z gniazda sieciowego!

W razie potrzeby oczyścić otwór wylotowy powietrza z tyłu wałka podtrzymującego brzeszczotu. Od czasu do czasu nałożyć kroplę oleju smarującego na wałek podtrzymujący brzeszczotu.

Szczotki węglowe powinny być wymieniane wyłącznie w zakładzie producenta lub w odpowiednim warsztacie specjalistycznym.

10 Wyposażenie dodatkowe

Należy stosować wyłącznie oryginalne wyposażenie dodatkowe Metabo.

Wyposażenie dodatkowe jest dostępne w specjalistycznych placówkach handlowych.

W celu wyboru właściwego wyposażenia dodatkowego należy podać sprzedawcy dokładny typ posiadanego elektronarzędzia.

Dostępne wyposażenie dodatkowe (strona 4).

A Brzeszczot

B Nakładka ochronna do nasadzenia na płozę wyrzynarki.

Nakładka ochronna zapobiega porysowaniu powierzchni materiałów wrażliwych na uszkodzenia mechaniczne.

C Płytka zapobiegająca odrywaniu wióra

D Prowadnica kołowa i równoległa

E Wąż odsysający ∅ 35 mm

F Wyposażenie prowadzące umożliwiające wykorzystanie wyrzynarki z szyną prowadzącą

G Szyna prowadząca 1500 mm

H Cisk mocujący

I Stolik do pilarki wyrzynarki 255 x 183 mm ze ściskami mocującymi do mocowania stolika na stole warsztatowym

10.1 Zakładanie prowadnicy kołowej i równoległej

Do wyrzynania okręgów o średnicy 0 100 do 360 mm oraz cięcia równolegle do krawędzi materiału (maks. 210 mm).

Mocowanie elementów zaciskowych

Elementy zaciskowe (19) ułożyć na płozie (10) tak, aby otwór przelotowy był skierowany do przodu natomiast otwór gwintowany do góry, po czym wkręcić śruby (20) od spodu.

Należy pamiętać o usunięciu elementów zaciskowych prowadnicy kołowej i równoległej po wykorzystaniu, bowiem w czasie czynności cięcia pod kątem może ulec uszkodzeniu oprawka mocowania brzeszczotu.

Mocowanie prowadnicy kołowej

Wsunąć prowadnicę kołową i równoległą (21) w elementy zaciskowe (19) plozy (10). Nastawić wymiar (a) i dokręcić śruby (20).

Mocowanie prowadnicy równoległej

Zwolnić śruby (20) po czym wsunąć prowadnicę kołową i równoległą (21) w elementy zaciskowe (19) płozy (10). Nastawić wymiar (b) i dokręcić śruby (20). Usunąć kolec (c).

10.2 Cięcie pod kątem z wykorzystaniem prowadnicy równoległej

Usunąć osłonę ochronną (8), płytkę zapobiegającą odrywaniu wióra (7) i wąż zasysający (E).

Zwolnić śrubę z łbem o gnieździe sześciokątnym (17) w płozie (10). Przesunąć płozę (10) do przodu, przechylić i dla kąta przecinania ukośnego 15° lub 30° wsunąć do tyłu w gniazdo ustalające.

Dla kąta przecinania ukośnego 45° należy odchylić wyrzynarkę w lewo i przesunąć płozę (10) do przodu w tylne gniazdo ustalające. Dla kąta przecinania ukośnego 45° nie wolno przechylać wyrzynarki w prawo, może to bowiem doprowadzić do uszkodzenia oprawki mocowania brzeszczotu.

Dokręcić śrubę z łbem o gnieździe sześciokątnym (17).

Po wykorzystaniu usunąć elementy zaciskowe!

11 Naprawy

Naprawy elektronarzędzi mogą być wykonywane wyłącznie przez specjalistów elektryków!

Elektronarzędzia Metabo wymagające naprawy można przesłać na jeden z podanych na liście części wymiennych adresów. Przy przesyłaniu urządzenia do naprawy należy dołączyć informację o stwierdzonej nieprawidłowości.

12 Ochrona środowiska naturalnego

Opakowania stosowane przez firmę Metabo nadają się w 100% do powtórnego zagospodarowania. Zużyte elektronarzędzia i wyposażenie dodatkowe zawierają duże ilości wartościowych surowców i tworzyw sztucznych, które można również zagospodarować powtórnie.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno wyrzucać do zwykłych odpadów domowych! Zgodnie z wytyczną europejską 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska.

13 Dane techniczne

	ST 50 STE 65 STE 70 STE 75 STE 80 Pendix Quick Quick
Maksymalna grubość materiału w mm (in):- drewno- metale nieżelazne 10 (- blacha stalowa	50 (2")3/8")3 (1/8")	65 (2 5/8") 70(3/4")6 (1/4")	(2 3/4")20 (3/4")6 (1/4")	75 (3")25 (1")8 (5/16") 8 (	80 (3 3/16")25 (1")5/16")
Liczba ruchów roboczych przy pracy bez obciążenia, min ^-1	3000	1000-3000*	1000-3000*	1000-3000*	1000-3000*
Znamionowy pobór mocy, W	400	550	570	600	610
Moc oddawana, W	240	340	340	360	360
Masa, kg (lbs)	2,2 (4,9)	2,2 (4,9)	2,2 (4,9)	2,3 (5,1)	2,3 (5,1)
Typowe szacunkowe wartości hałasu: Poziom ciśnienia akustycznego LpA, dB (A)	86	89	88	89	88
Poziom mocy akustycznej LWA, dB (A)	97	100	99	100	99
Nieoznaczoność KpA, KWA, dB (A)	3	3	3	3	3
Całkowita wartość drgań (suma wektorowa z trzech kierunków) ustalona zgodnie z EN 60745:
Wartość emisji drgań (Piłowanie blachy) ah, CM (m/s ^2 )	5	5	5	5	12
Nieoznaczoność (wibracja) Kh,CM (m/s ^2 )	1,5	1,5	1,5	1,5	2,5
Wartość emisji drgań (Piłowanie drewna) ah, CW (m/s ^2 )	7	10	10	11	5
Nieoznaczoność (wibracja) Kh,CW (m/s ^2 )	1,5	1,5	1,5	1,5	1,5

Należy nosić ochrony słuchu!

Podany w tych instrukcjach poziom drgań zmierzony został zgodnie z metodą pomiaru ustaloną w normie EN 60745 i może zostać wykorzystany przy porównywaniu elektronarzędzi. Nadaje się również do tymczasowego oszacowania obciążenia przez drgania.

Podany poziom drgań określony został dla głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie użyte zostanie do innych zastosowań, z wykorzystaniem innych wierteł lub będzie użytkowane bez należytej konserwacji, wówczas poziom drgań może się różnić od podanego. Może to znacznie zwiększyć obciążenie drganiami na przestrzeni całego czasu pracy.

W celu dokładnego oszacowania obciążenia drganiami należy uwzględnić również ten czas, w którym urządzenie jest wyłączone albo wprawdzie pracuje, ale nie jest faktyczne wykorzystywane. Może to znacznie zmniejszyć obciążenie drganiami na przestrzeni całego czasu pracy.

Należy podjąć dodatkowe czynności zabezpieczające użytkownika przed skutkiem drgań jak na przykład: konserwacja elektronarzędzia i wierteł, rozgrzewka rąk, właściwa organizacja przebiegu pracy.

*Zakłócenia o wysokiej energii i częstotliwości mogą powodować zmiany prędkości obrotowej sięgające do 20%. Zmiany te ustępują z chwilą ustąpienia zakłócenia.

Zmiany podyktowane potrzebami postępu technicznego zastrzeżone.

Wartości pomiarów ustalone w oparciu o EN 60745.

Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów).
