Tipo de producto	Sierra caladora
Marca	Metabo
Modelo	STE 75 Quick
Potencia nominal absorbida	600 W
Potencia útil	360 W
Velocidad en vacío	1000 - 3000 cps/min (ajuste continuo)
Grosor máx. del material (madera)	75 mm
Grosor máx. del material (metales no ferrosos)	25 mm
Grosor máx. del material (chapa de acero)	8 mm
Peso	2,3 kg
Nivel de presión acústica (L_pA)	89 dB(A)
Nivel de potencia acústica (L_WA)	100 dB(A)
Valor de emisión de vibraciones (corte madera)	5 m/s² (incertidumbre K=1,5 m/s²)
Valor de emisión de vibraciones (corte chapa)	12 m/s² (incertidumbre K=2,5 m/s²)
Sistema de sujeción de la hoja	Sujeción rápida (Quick) sin herramienta
Movimiento pendular	4 posiciones (0 a 3), ajustable
Cortes en bisel	Hasta 45° con topes a 15°, 30°, 45°
Alimentación	Monofásica, 230 V / 50 Hz (según placa de características)
Accesorios incluidos	Placa antiastillas, placa antirrayas, llave macho acodada
Mantenimiento	Limpiar orificio de salida de aire; lubricar el rodillo de apoyo; sustitución de escobillas por un profesional
Protección del medio ambiente	Embalaje reciclable; no desechar con la basura doméstica (RAEE)

Preguntas frecuentes - STE 75 Quick METABO

¿Cuál es el grosor máximo de madera que puede cortar la Metabo STE 75 Quick?

La sierra caladora Metabo STE 75 Quick puede cortar madera hasta 75 mm de grosor.

¿Cómo cambiar la hoja de sierra rápidamente?

Gire la palanca de sujeción (16) del dispositivo de sujeción rápida (9) hasta el tope, inserte la hoja a fondo en la ranura, luego suelte la palanca. La hoja se mantiene automáticamente.

¿Cómo ajustar el movimiento pendular?

Gire el botón giratorio (11) a la posición deseada: 0 = movimiento pendular desactivado, 3 = máximo. Los valores recomendados se indican en la página 2 del manual.

¿Puedo hacer cortes en bisel?

Sí, puede inclinar la base hasta 45°. Para ello, afloje el tornillo hexagonal (17), deslice la base hacia adelante, inclínela y encájela en el tope correspondiente (15°, 30° o 45°). Vuelva a apretar el tornillo.

¿Cómo aspirar el polvo durante el corte?

Conecte un aspirador adecuado al conducto de extracción. Use el capuchón antipolvo (8) para una aspiración óptima. En el modelo STE 75 Quick, el capuchón se incluye.

¿Cuál es la velocidad en vacío de esta sierra caladora?

La velocidad en vacío es ajustable continuamente de 1000 a 3000 cps/min mediante la rueda de preselección (3).

¿Cómo realizar un corte de inmersión?

Ajuste el movimiento pendular a 0. Aplique el borde delantero de la base sobre la pieza, encienda la sierra y guíela lentamente hacia abajo. Para piezas gruesas, taladre un agujero previamente.

¿Qué accesorios están disponibles para la STE 75 Quick?

Metabo ofrece hojas de sierra (A), una placa antirrayas (B), una placa antiastillas (C), una guía para cortes circulares y paralelos (D), un flexible de aspiración (E), un dispositivo de guía para riel (F), un riel de guía (G), un soporte de fijación (H) y una mesa para sierra caladora (I).

¿Cómo mantener la sierra caladora Metabo?

Desenchufe siempre el aparato antes del mantenimiento. Limpie regularmente el orificio de salida de aire detrás del rodillo de apoyo. Aplique una gota de aceite de vez en cuando sobre el rodillo. La sustitución de las escobillas debe ser realizada por un profesional.

¿Qué hacer si la sierra caladora no arranca?

Compruebe que el enchufe esté bien conectado y que la tensión de red coincida con la indicada en la placa de características. Asegúrese de que haya una hoja instalada (la máquina no funciona sin hoja). Si el problema persiste, contacte con un servicio posventa de Metabo.

MANUAL DE USUARIO STE 75 Quick METABO

Instrucciones de manejo

Muy estimado Señor Cliente:

Le agradecemos la confianza puesta en nosotros al adquirir esta herramienta eléctrica Metabo. Toda herramienta eléctrica Metabo es comprobada minuciosamente siendo sometida a un estricto control de calidad por la sección de aseguramiento de calidad de Metabo. No obstante, la vida útil de una herramienta eléctrica depende esencialmente de Vd. Por esta razón, le rogamos que preste atención a las informaciones entregadas en el presente manual de instrucciones para el manejo y en los documentos anexos. Cuanto más cuidadosamente maneje Vd. la herramienta eléctrica Metabo, tanto mayor será su fiabilidad operativa y su vida útil.

Indice del contenido

1 Declaración de conformidad
2 Aplicación de acuerdo a la finalidad
3 Instrucciones generales de seguridad
4 Instrucciones especiales de seguridad
5 Vista de conjunto
6 Puesta en marcha
7 Utilización
8 Consejos y trucos
9 Mantenimiento
10 Accesorios
10.1 Colocar la guía para cortes circulares y paralelos
10.2 Cortes oblicuos con la guía para cortes paralelos
11 Reparación
12 Protección ecológica
13 Especificaciones técnicas

1 Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas o documentos normativos especificados en la página 2.

2 Aplicación de acuerdo a la finalidad

La sierra de calar es apta para cortar metales no férricos y chapa de acero, madera y materiales similares a la madera, plásticos y otros materiales similares.

Cualquier otra aplicación es inadmissible.

El usuario será responsable exclusivo de daños causados por una utilización en desacuerdo con la finalidad descrita del presente aparato.

Se debe prestar estricta atención a las prescripciones generalmente reconocidas para la prevención de accidentes laborales y a las instrucciones de seguridad adjuntas.

3 Instrucciones generales de seguridad

ADVERTENCIA Lea el manual de instrucciones a fin de reducir el riesgo de daños y lesiones.

ADVERTENCIA Lea detenidamente todas las instrucciones e indicaciones de seguridad. La negligencia en el cumplimiento de las instrucciones e indicaciones de seguridad podría tener como consecuencia descargas eléctricas o incendios y causar lesiones graves.

Conserve todas las instrucciones e indicaciones de seguridad con vista a futuras consultas.

Lea atenta y detenidamente todas las indicaciones de seguridad e instrucciones de manejo suministradas con la herramienta antes de usarla. Conserve la documentación suministrada y entregue siempre la herramienta eléctrica acompañada de la misma.

4 Instrucciones especiales de seguridad

¡Sírvase prestar especial atención a las partes del texto marcadas mediante este símbolo, con el fin de garantizar su propia protección personal y la protección de su herramienta eléctrica!

Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.

¡Llevar siempre gafas protectoras, protectores del oído, guantes de trabajo y calzado robusto durante el trabajo con su herramienta eléctrica!

El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él.

Algunas maderas, como la madera de roble o de haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con otros aditivos para el tratamiento de madera (cromato, conservante para madera). Sólo personal especializado debe trabajar el material con contenido de asbesto.

• Utilice en la medida de lo posible un aspirador de polvo.
• Para alcanzar un elevado grado de aspiración de polvo, emplee un aspirador Metabo junto con esta herramienta eléctrica.
• Ventile su lugar de trabajo.
• Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2. Preste atención a la normativa vigente en su país respecto al material que se va a trabajar.

5 Vista de conjunto

Véase página 3.

1 Botón de retención para enclavar el pulsador del interruptor (conexión permanente)
2 Pulsador del interruptor
3 Ruedecilla de ajuste para preseleccionar el número de carreras y ajustarlas sin escalonamiento
4 Dispositivo de sujeción de la hoja de sierra (solamente en la sierra ST 50 Pendix, STE 65 y STE 70)
5 Arco de protección
6 Hoja de sierra de calar
7 Plaquita de protección contra virutas
8 Tapa de protección (no existe en la ST 50 Pendix)
9 Dispositivo de sujeción rápida de la hoja de la sierra de calar (solamente en la STE 75 Quick, STE 80 Quick)
10 Placa base
a Depósito para la llave hexagonal
11 Botón giratorio para ajustar el movimiento pendular de la hoja de sierra de calar
12 Placa de protección (solamente STE 75 Quick, STE 80 Quick)
13 Llave hexagonal

6 Puesta en marcha

Antes de poner en marcha la herramienta eléctrica, se debe controlar si la tensión y frecuencia de la red especificadas en la placa de tipo coinciden con los datos de la red de alimentación de corriente eléctrica a la que se desea conectar el aparato.

¡Nunca hacer funcionar la máquina sin la hoja de sierra de calar!

Antes de cambiar la hoja de la sierra de calar desenchufar el cable de alimentación de la red.

Colocar la hoja de la sierra de calar (en la ST 50 Pendix, STE 65 y STE 70)

Desplazar hacia arriba la tapa de protección (8). Aflojar el tornillo de hexágono interior (14). Introducir la hoja de la sierra de calar (6) hasta el tope en el dispositivo de sujeción (4). La hoja de sierra de calar debe quedar colocada correctamente en la ranura de la ruedecilla de apoyo (15). Apretar el tornillo de hexágono interior (14).

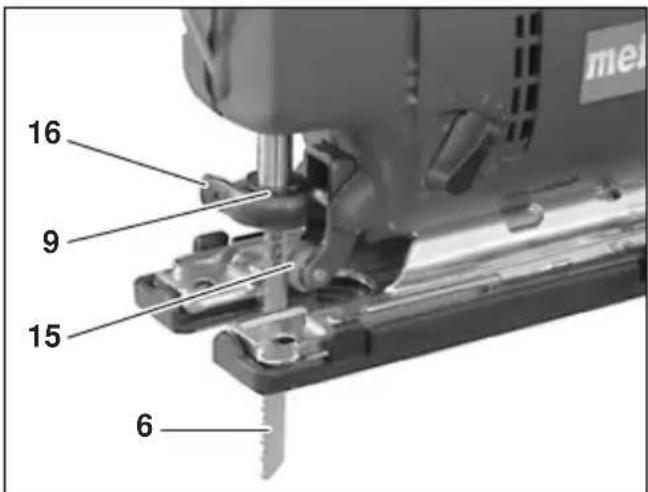

Colocar la hoja de la sierra de calar (en la STE 75 Quick, STE 80 Quick)

Girar la palanca de apriete (16) del dispositivo de sujeción rápida (9) de la hoja de sierra de calar hasta el tope. Introducir la hoja de la sierra de calar (6) hasta el tope en el dispositivo de sujeción rápida (9). La hoja de sierra de calar debe quedar colocada correctamente en la ranura de la ruedecilla de apoyo (15). Soltar la palanca de apriete (16).

7 Utilización

Colocar la plaquita de protección contra virutas

Introducir la plaquita de protección contra virutas (7) hasta el tope en la placa de protección (12) o bien en la placa base (10).

Cortar cerca de paredes

Desmontar la tapa de protección (8) y la plaquita de protección contra virutas (7). Aflojar el tornillo de hexágono interior (17) en la placa base (10) y colocar luego la placa base en el soporte delantero (18). Apretar el tornillo de hexágono interior (17).

Aspiración del serrín

Se obtienen resultados óptimos de aspiración utilizando la sierra de calar en combinación con la tapa de protección (8) (en caso necesario, esta tapa se suministra para la ST 50 Pendix como accesorio).

Para aspirar el serrín se debe conectar una aspiradora adecuada al racor de aspiración.

Cortar sin aspiración del serrín

Desmontar la tapa de protección (8).

Abatir hacia abajo el arco de protección (5).

Ajustar el número de carreras

Véase los valores de ajuste recomendados en la página 2.

Ajustar el movimiento pendular de la hoja de la sierra de calar

Accionar el botón giratorio (11).

0 = el movimiento pendular está desactivado

3 = el movimiento pendular está ajustado al máximo

Véase los valores de ajuste recomendados en la página 2.

Conexión permanente

Presionar el pulsador de interruptor (2) hasta el tope y mantenerlo presionado.

Presionar el botón de retención (1) y mantenerlo presionado.

Soltar primero el pulsador de interruptor (2) y luego el botón de retención (1).

Para desenclavar el pulsador de interruptor (2) presionarlo hasta el tope y luego soltarlo.

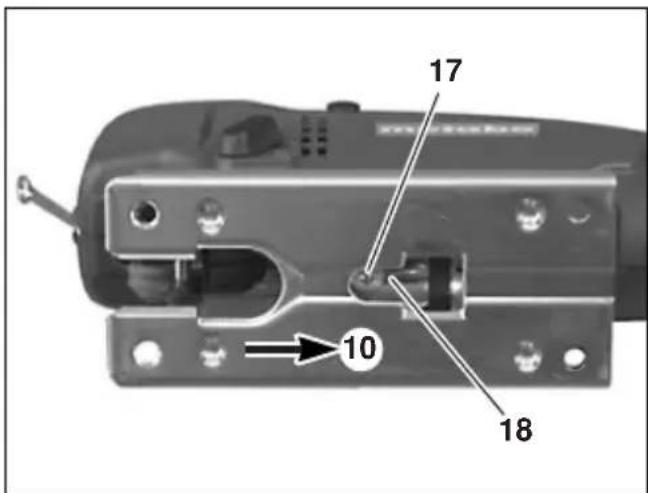

Cortes oblicuos

Desmontar la tapa de protección (8), la plaquita de protección contra virutas (7) y la manguera de aspiración (E).

Aflojar el tornillo de hexágono interior (17) en la placa base (10).

Desplazar la placa base (10) hacia adelante, girarla y desplazarla hacia atrás o hacia adelante para colocarla en una de las muescas. Apretar el tornillo de hexágono interior (17).

El ángulo correspondiente que ha sido ajustado está indicado por el número que se encuentra en el zócalo de la placa base. Los pasos de ajuste del ángulo están prefijados a 15°, 30°, 45° mediante muescas. Antes de llevar a cabo cortes oblicuos de gran precisión, hacer un corte de prueba y controlarlo con un medidor del ángulo.

8 Consejos y trucos

Cortar diferentes materiales

Para cortar metales debe lubricarse la hoja de la sierra de calar mediante una varilla de lubricación y refrigeración Metabo.

Para cortar plexiglás debe mojarse el sitio de corte con agua.

Para cortar chapas de un espesor menor que 1 mm, colocar la chapa sobre una superficie de madera.

Penetrar

Si se trata de piezas de trabajo finas es posible penetrar en el material con la hoja de la sierra de calar sin ser necesario perforar un orificio previamente.

Colocar el botón giratorio (11) en la posición "0".

Apoyar el canto delantero de la placa base (10) de la sierra de calar sobre la pieza de trabajo. Sujetar fuertemente la sierra de calar en marcha y moverla lentamente hacia abajo. Una vez que la hoja de la sierra ha penetrado el material se puede activar el movimiento pendular.

Si se trata de piezas de trabajo de mayor espesor será necesario perforar previamente un orificio, en el cual se podrá introducir la hoja de la sierra de calar.

9 Mantenimiento

Peligro de lesiones debido a la agudeza de la hoja de la sierra de calar.

¡Llevar a cabo los trabajos de mantenimiento solamente con la sierra de calar este detenida! ¡Desconectar la sierra de calar y desenchufar el cable de alimentación de la red!

En caso necesario, limpiar la abertura de salida de aire detrás de la ruedecilla de apoyo de la hoja de la sierra. De vez en cuando aplicar una gota de aceite en la ruedecilla de apoyo de la hoja de la sierra.

Las escobillas de carbón deberán ser cambiadas exclusivamente en los talleres del fabricante o bien en talleres especializados.

10 Accesorios

Utilizar exclusivamente accesorios originales de Metabo.

Para adquirir accesorios, dirigirse al proveedor.

Para seleccionar los accesorios correctos se debe indicar al proveedor el tipo exacto de la herramienta eléctrica.

Posibles accesorios (página 4):

A Hoja de la sierra de calar B Placa de protección para montarla en la placa base de la sierra de calar. La placa de protección se utiliza para evitar arañazos en superficies delicadas de las piezas de trabajo.

C Plaquita de protección contra virutas

D Guía para cortes circulares y paralelos

E Manguera de aspiración ø 35 mm

F Dispositivo guía para utilizar la sierra de calar con el riel de guía

G Riel de guía de 1500 mm

H Abrazadera

I Mesa para sierra de calar de 255 x 183 mm con abrazadera para fijarla al banco de trabajo

10.1 Colocar la guía para cortes circulares y paralelos

Para cortar círculos de ø 100 mm hasta 360 mm y para cortes paralelos a un canto (máx. 210 mm).

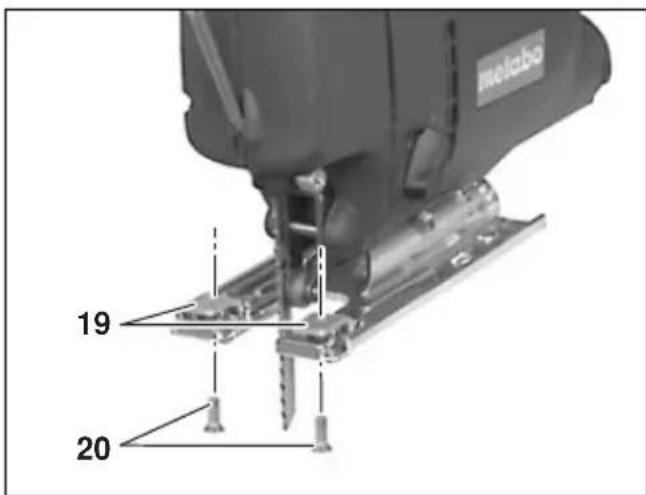

Colocar los elementos de sujeción

Colocar los elementos de sujeción (19) con la abertura hacia adelante y con el taladro roscado hacia arriba en la placa base (10) y atornillar los tornillos (20) desde el lado inferior.

No olvide desmontar nuevamente los elementos de sujeción de la guía para cortes circulares y paralelos después de haberlos utilizado, ya que de otro modo podría dañarse el dispositivo de sujeción de la hoja de sierra durante cortes oblicuos.

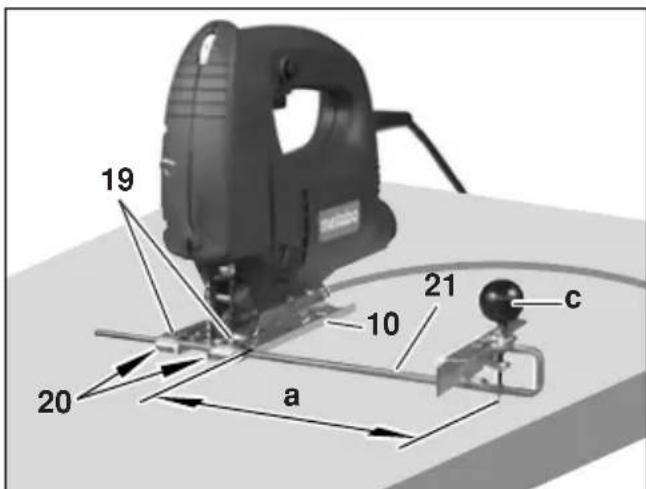

Colocar la guía para cortes circulares

Introducir la guía para cortes circulares y paralelos (21) en los elementos de sujeción (19) de la placa base (10). Ajustar la distancia (a), apretar los tornillos (20).

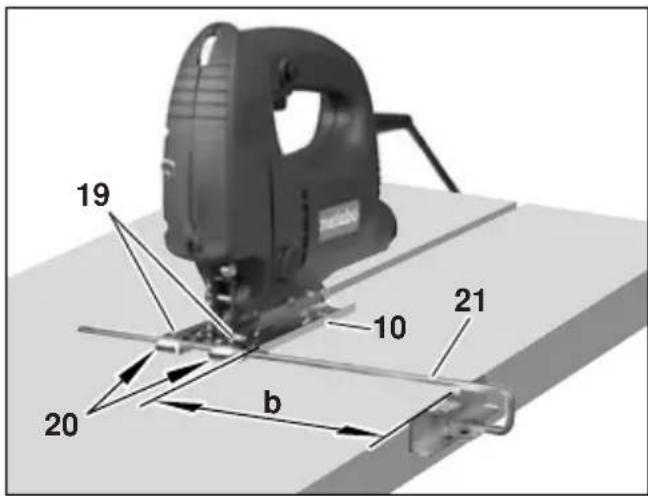

Colocar la guía para cortes paralelos

Aflojar los tornillos (20), introducir la guía para cortes circulares y paralelos (21) en los elementos de sujeción (19) de la placa base (10). Ajustar la distancia (b), apretar los tornillos (20). Sacar la espiga (c).

10.2 Cortes oblicuos con la guía para cortes paralelos

Desmontar la tapa de protección (8), la plaquita de protección contra virutas (7) y la manguera de aspiración (E).

Aflojar el tornillo de hexágono interior (17) en la placa base (10). Desplazar la placa base (10) hacia adelante, girarla y desplazarla hacia atrás colocándola en las muescas para un ángulo de corte oblicuo de 15° y 30°.

Para un ángulo de corte oblicuo de 45° girar la sierra de calar hacia la izquierda y desplazar la placa base (10) hacia adelante para colocarla en la muesca trasera. La sierra de calar no debe girarse hacia la derecha para llevar a cabo cortes oblicuos con un ángulo de 45°, de otro modo podría dañarse el dispositivo de sujeción de la hoja de sierra.

Apretar el tornillo de hexágono interior (17).

Después de su uso los elementos de sujeción deben desmontarse.

11 Reparación

¡Los trabajos de reparación en herramientas eléctricas deben ser llevados a cabo exclusivamente por electricistas especializados!

Cualquier máquina Metabo, que requiera reparación, se puede enviar a una de las direcciones indicadas en la lista de piezas de repuesto. Sírvase incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada.

12 Protección ecológica

El material de embalaje utilizado por Metabo es reciclaje en un 100%.

Las herramientas eléctricas y sus accesorios fuera de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Este manual de instrucciones para el manejo está impreso en papel blanqueado exento de cloro.

Sólo para países de la UE: no tire las herramientas eléctricas en la basura. Según la Directiva europea

2002/96/CE sobre residuos de

aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

13 Especificaciones técnicas

	ST 50 STE 65 STE 70 STE 75 STE 80 Pendix Quick Quick
Espesor máximo del material en mm (in):- Madera 50 (2") 65 (2- Metales no féricos 10 (- Chapa de acero	3/8") 20 (3/4") 20 (3/4") 20 (3/4") 20 (3/4") 20 (3/4") 20 (3/4") 20 (3/4") 20 (3/4") 20 (3/4") 20 (3/4") 20 (3/4") 20 (3/4") 20 (3/4") 2
	3 (1/8")	6 (1/4")	6 (1/4")	8 (5/16") 8 (5/16")	5/16")
Número de carreras marcha en vacío min ^-1	3000	1000-3000*	1000-3000*	1000-3000*	1000-3000*
Potencia absorbida nominal en vatios	400	550	570	600	610
Potencia entregada en vatios	240	340	340	360	360
Peso en kg (lbs)	2,2 (4,9)	2,2 (4,9)	2,2 (4,9)	2,3 (5,1)	2,3 (5,1)
Nivel acústico típico con evaluación A:Nivel de intensidad acústica
L _pA en dB (A)	86	89	88	89	88
Nivel de potencia acústica
L _WA en dB (A)	97	100	99	100	99
Inseguridad
K _pA , K _WA en dB (A)	3	3	3	3	3
Valor total de vibraciones (suma vectorial de las tres direcciones) conforme a EN 60745:
Valor de emisión de vibraciones (Aserrado de chapa metálica)
a _h , CM (m/s ^2 )	5	5	5	5	12
Incertidumbre (vibración)
K _h ,CM (m/s ^2 )	1,5	1,5	1,5	1,5	2,5
Valor de emisión de vibraciones (Aserrado de madera)
a _h , CW (m/s ^2 )	7	10	10	11	5
Incertidumbre (vibración)
K _h ,CW (m/s ^2 )	1,5	1,5	1,5	1,5	1,5

Llevar protectores del oído

El nivel de vibración que se especifica en las instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herramientas eléctricas. También es útil para realizar un análisis provisional de la carga de vibraciones.

El nivel de vibración indicado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con herramientas de inserción distintas o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo.

A fin de obtener un análisis preciso de la carga de vibraciones también debe tenerse en cuenta los períodos en los que la herramienta está desconectada o conectada, pero no realmente en uso. En este caso, la carga de vibraciones podría reducirse considerablemente durante un período de tiempo.

Adopte las medidas de seguridad adicionales para proteger al usuario del efecto de las vibraciones, como por ejemplo: mantenimiento de herramientas eléctricas y herramientas de inserción, manos calientes, organización de los procesos de trabajo.

*Es posible que interferencias de gran contenido energético y de alta frecuencia causen fluctuaciones de hasta 20% en las revoluciones ajustadas. No obstante, estas fluctuaciones desaparecen tan pronto como se eliminen las interferencias.

Reservados los derechos a modificaciones relacionadas con el avance técnico. Valores de medición establecidos de acuerdo con EN 60745. Las especificaciones técnicas aquí indicadas se entien-den dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

Consultar a página 3

Serrar junto a paredes

Regular o número de cursos

equipamentos eléctricos e electrónicos usados
