ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PMSG 200 A2 PARKSIDE

ΣΥΣΚΕΥΉ ΉΛΕΚΤΡΟΣΥΓΚΟΛΛΉΣΉΣ Υποδείξεις χειρισμού και ασφαλείας Μετάφραση των αυθεντικών οδηγιών λειτουργίας

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.1 2

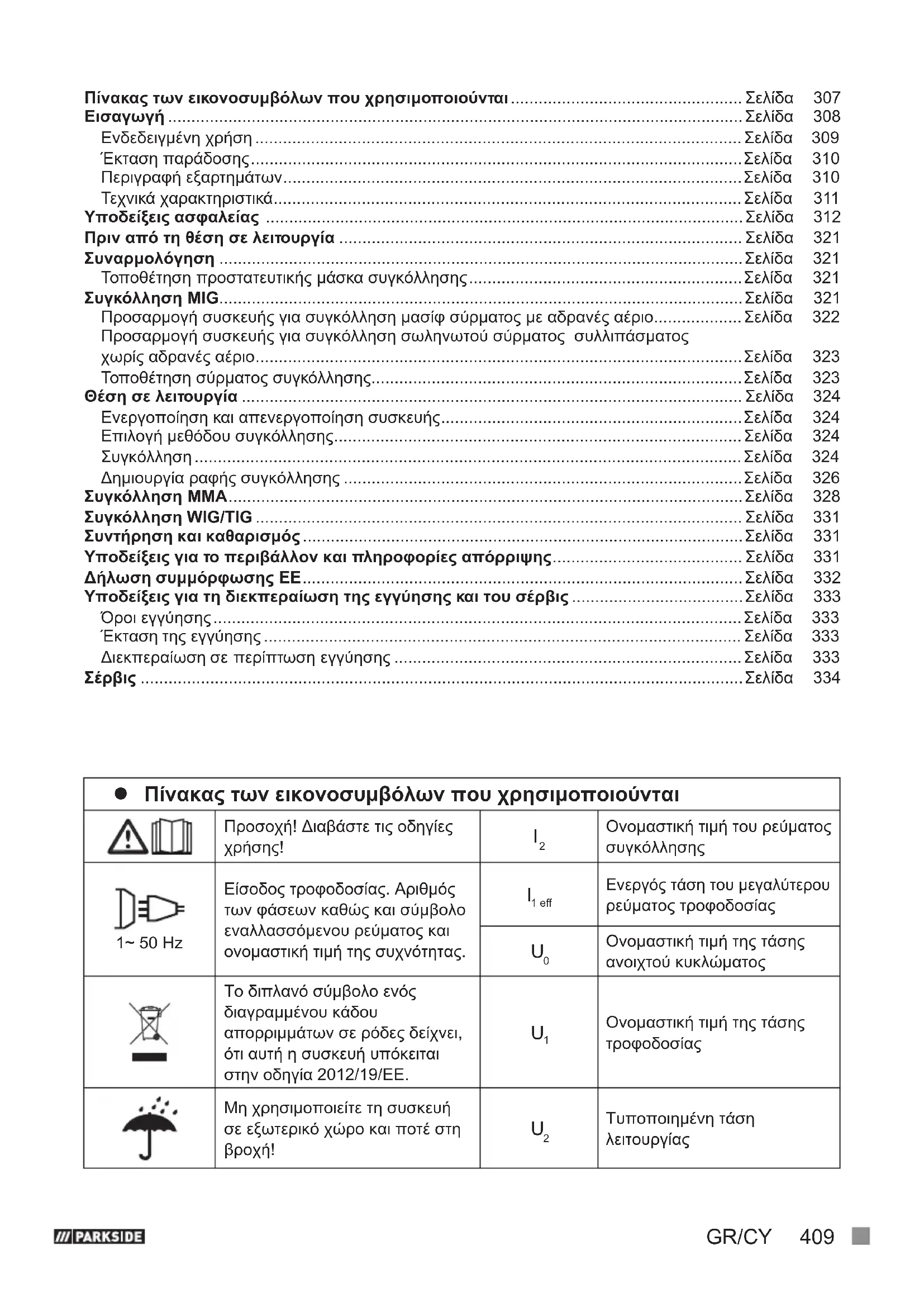

z Πίνακας των εικονοσυμβόλων που χρησιμοποιούνται Προσοχή! Διαβάστε τις οδηγίες

Ονομαστική τιμή του ρεύματος συγκόλλησης 1~ 50 Hz Είσοδος τροφοδοσίας. Αριθμός των φάσεων καθώς και σύμβολο εναλλασσόμενου ρεύματος και ονομαστική τιμή της συχνότητας.

1 e󰀨 Ενεργός τάση του μεγαλύτερου ρεύματος τροφοδοσίας

Ονομαστική τιμή της τάσης ανοιχτού κυκλώματος Το διπλανό σύμβολο ενός διαγραμμένου κάδου απορριμμάτων σε ρόδες δείχνει, ότι αυτή η συσκευή υπόκειται στην οδηγία 2012/19/EΕ.

Ονομαστική τιμή της τάσης τροφοδοσίας Μη χρησιμοποιείτε τη συσκευή σε εξωτερικό χώρο και ποτέ στη

Τυποποιημένη τάση λειτουργίας Πίνακας των εικονοσυμβόλων που χρησιμοποιούνται .................................................. Σελίδα 307 Εισαγωγή ............................................................................................................................ Σελίδα 308 Ενδεδειγμένη χρήση ......................................................................................................... Σελίδα 309 Έκταση παράδοσης .......................................................................................................... Σελίδα 310 Περιγραφή εξαρτημάτων ...................................................................................................Σελίδα 310 Τεχνικά χαρακτηριστικά ..................................................................................................... Σελίδα 311 Υποδείξεις ασφαλείας ....................................................................................................... Σελίδα 312 Πριν από τη θέση σε λειτουργία ....................................................................................... Σελίδα 321 Συναρμολόγηση .................................................................................................................Σελίδα 321 Τοποθέτηση προστατευτικής μάσκα συγκόλλησης ........................................................... Σελίδα 321 Συγκόλληση MIG................................................................................................................. Σελίδα 321 Προσαρμογή συσκευής για συγκόλληση μασίφ σύρματος με αδρανές αέριο ................... Σελίδα 322 Προσαρμογή συσκευής για συγκόλληση σωληνωτού σύρματος συλλιπάσματος χωρίς αδρανές αέριο .........................................................................................................Σελίδα 323 Τοποθέτηση σύρματος συγκόλλησης................................................................................Σελίδα 323 Θέση σε λειτουργία ............................................................................................................ Σελίδα 324 Ενεργοποίηση και απενεργοποίηση συσκευής .................................................................Σελίδα 324 Επιλογή μεθόδου συγκόλλησης ........................................................................................ Σελίδα 324 Συγκόλληση ...................................................................................................................... Σελίδα 324 Δημιουργία ραφής συγκόλλησης ......................................................................................Σελίδα 326 Συγκόλληση MMA ...............................................................................................................Σελίδα 328 Συγκόλληση WIG/TIG ......................................................................................................... Σελίδα 331 Συντήρηση και καθαρισμός ...............................................................................................Σελίδα 331 Υποδείξεις για το περιβάλλον και πληροφορίες απόρριψης ......................................... Σελίδα 331 Δήλωση συμμόρφωσης ΕΕ ............................................................................................... Σελίδα 332 Υποδείξεις για τη διεκπεραίωση της εγγύησης και του σέρβις .....................................Σελίδα 333 Όροι εγγύησης .................................................................................................................. Σελίδα 333 Έκταση της εγγύησης ....................................................................................................... Σελίδα 333 Διεκπεραίωση σε περίπτωση εγγύησης ........................................................................... Σελίδα 333 Σέρβις ..................................................................................................................................Σελίδα 334410 GR/CY Η ηλεκτροπληξία από το ηλεκτρόδιο συγκόλλησης ενδέχεται να είναι θανατηφόρα!

1 max Μέγιστη ονομαστική τιμή του ρεύματος τροφοδοσίας Η εισπνοή αναθυμιάσεων συγκόλλησης ενδέχεται να βλάψει την υγεία σας. Προσοχή! Κίνδυνος ηλεκτροπληξίας! Οι σπινθήρες συγκόλλησης ενδέχεται να προκαλέσουν έκρηξη ή πυρκαγιά. Σημαντική υπόδειξη! Οι ακτίνες ηλεκτρικού τόξου μπορεί να προκαλέσουν βλάβη στα μάτια και τραυματισμούς στο δέρμα. Απορρίψτε τη συσκευασία και τη συσκευή με τρόπο φιλικό προς το περιβάλλον!

Τα ηλεκτρομαγνητικά πεδία ενδέχεται να προκαλούν παρεμβολές στη λειτουργία βηματοδοτών. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Πιθανότητα σοβαρών έως θανατηφόρων τραυματισμών. Προσοχή, πιθανοί κίνδυνοι! IP21S Κατηγορία προστασίας

Μονοφασικός στατικός μετατροπέας συχνοτήτων- μετασχηματιστής-ανορθωτής

Κατηγορία μόνωσης Συνεχές ρεύμα Κατασκευάζεται από ανακυκλώσιμα υλικά. Μέγιστη ονομαστική τιμή χρόνου συγκόλλησης σε διακοπτόμενη λειτουργία Σ

Μέγιστη ονομαστική τιμή χρόνου συγκόλλησης σε συνεχή λειτουργία t ON (max) Χειροκίνητη συγκόλληση με ηλεκτρικό τόξο με επενδεδυμένες βέργες Συγκόλληση με τόξο σε αδρανή και ενεργή ατμόσφαιρα συμπεριλαμβανομένης της χρήσης σωληνωτού σύρματος συλλιπάσματος

βολφραμίου-αδρανούς αερίου Συσκευή ηλεκτροσυγκόλλησης PMSG 200 A2 z Εισαγωγή Συγχαρητήρια! Αποφασίσατε να αποκτήσετε μια συσκευή υψηλής ποιότητας της εταιρείας μας. Εξοικειωθείτε με το προϊόν πριν από την πρώτη θέση σε λειτουργία. Διαβάστε για αυτόν τον σκοπό προσεκτικά τις ακόλουθες οδηγίες χρήσης και τις υποδείξεις ασφαλείας. Η θέση αυτού του εργαλείου σε λειτουργία επιτρέπεται να γίνεται μόνο από ενημερωμένα άτομα. ΔΙΑΤΗΡΕΙΤΕ ΤΟ ΠΡΟΪΟΝ ΜΑΚΡΙΑ ΑΠΟ ΠΑΙΔΙΑ!GR/CY

z Ενδεδειγμένη χρήση Η συσκευή προορίζεται για συγκόλληση MIG (συγκόλληση με σύρμα συγκόλλησης και αδρανές αέριο), συγκόλληση MMA (συγκόλληση με βέργες) και συγκόλληση WIG (συγκόλληση βολφραμίου-αδρανούς αερίου). Σε περίπτωση χρήσης μασίφ συρμάτων, που δεν περιέχουν αδρανές αέριο σε στερεή μορφή, πρέπει να χρησιμοποιείτε επιπρόσθετα αδρανές αέριο. Σε περίπτωση χρήσης μασίφ σύρματος αλουμινίου πρέπει να χρησιμοποιείται Argon ως αδρανές αέριο. Σε περίπτωση χρήσης αυτοπρο- στατευόμενου σωληνωτού σύρματος συλλιπάσματος δεν απαιτείται πρόσθετο αέριο. Το αδρανές αέριο περιέχεται σε αυτή την περίπτωση σε κονιοποιημένη μορφή μέσα στο σύρμα συγκόλλησης και διοχετεύεται έτσι απευθείας στο ηλεκτρικό τόξο. Αυτό καθιστά τη συσκευή σε εργασίες σε υπαίθριο χώρο ανθεκτική στον άνεμο. Επιτρέπεται μόνο η χρήση ηλεκτροδίων κατάλληλων για τη συσκευή. Αυτή η συσκευή ηλεκτροσυγκόλλησης είναι κατάλληλη για χειροκίνητη συγκόλληση με ηλεκτρικό τόξο (συγκόλληση MMA) χάλυβα, ανοξείδωτου χάλυβα, λαμαρίνας και χυτοσίδηρου με χρήση των σχετικών επενδεδυμένων ηλεκτροδίων. Προσέξτε σχετικά τις πληροφορίες του κατασκευαστή των ηλεκτροδίων. Επιτρέπεται μόνο η χρήση ηλεκτροδίων κατάλληλων για τη συσκευή. Στη συγκόλληση βολφραμίου-αδρανούς αερίου (συγκόλληση WIG) προσέξτε οπωσδήποτε επιπρόσθετα τις υποδείξεις λειτουργίας και ασφαλείας του καυστήρα WIG που χρησιμοποιείται εκτός από τις οδηγίες και τις υποδείξεις ασφαλείας σε αυτές τις οδηγίες χρήσης. Ένας ακατάλληλος χειρισμός του προϊόντος μπορεί να είναι επικίνδυνος για πρόσωπα, ζώα και υλικά αγαθά. Η μάσκα ηλεκτροσυγκολλητή επιτρέπεται να χρησιμοποιείται μόνο με προστατευτικά τζάμια καθώς και πρόσθετα τζάμια, με αντίστοιχη σήμανση, και κατά κανόνα μόνο για συγκόλληση. Η μάσκα ηλεκτροσυγκολλητή δεν είναι κατάλληλη για συγκόλληση με λέιζερ! Χρησιμοποιείτε το προϊόν μόνο όπως περιγράφεται και για τα αναφερόμενα πεδία χρήσης. Φυλάξτε προσεκτικά τις παρούσες οδηγίες. Σε περίπτωση παραχώρησης του προϊόντος σε τρίτους, παραδώστε και όλα τα έγγραφα. Οποιαδήποτε χρήση, η οποία αποκλίνει από την ενδεδειγμένη χρήση, απαγορεύεται και ενδέχεται να είναι επικίνδυνη. Ζημιές οι οποίες οφείλονται σε παράβλεψη των οδη- γιών ή εσφαλμένη χρήση δεν καλύπτονται από την εγγύηση και δεν εμπίπτουν στο πεδίο ευθύνης του κατασκευαστή. Σε περίπτωση επαγγελματικής χρήσης παύει να ισχύει η εγγύηση. Στην ενδεδειγμένη χρήση περιλαμβάνεται και η τήρηση των υποδείξεων ασφαλείας καθώς και των οδηγιών συναρμο- λόγησης και των υποδείξεων λειτουργίας στο εγχειρίδιο χρήσης. Οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων πρέπει να τηρούνται με απόλυτη ακρίβεια. Η συσκευή δεν επιτρέπεται να χρησιμοποιείται: σε χώρους χωρίς επαρκή αερισμό, σε περιβάλλον με κίνδυνο εκρήξεων, για το ξεπάγωμα σωλήνων, κοντά σε άτομα με βηματοδότη και κοντά σε εύφλεκτα υλικά. Υπολειπόμενος κίνδυνος Ακόμα και όταν χειρίζεστε τη συσκευή με τον ενδεδειγμένο τρόπο, υπάρχουν πάντα υπολειπόμενοι κίνδυνοι. Οι παρακάτω κίνδυνοι ενδέχεται να προκύψουν σε συνάρτηση με τον τρόπο κατασκευής και την έκδοση αυτής της συσκευής ηλεκτροσυγκόλλησης: τραυματισμοί στα μάτια από θάμβωση, επαφή με καυτά μέρη της συσκευής ή του τεμαχίου κατεργασίας (εγκαύματα), σε περίπτωση ακατάλληλης προστασίας, κίνδυνος ατυχήματος και πυρκαγιάς εξαιτίας εκτόξευσης σπινθήρων ή σταγονιδίων σκωρίας, επιβλαβείς για την υγεία εκπομπές αναθυμιάσεων και αερίων, σε περίπτωση ελλιπούς αερισμού ή ανεπαρκούς αναρρόφησης σε κλειστούς χώρους. ΥΠΟΔΕΙΞΗ: Μειώστε τον υπολειπόμενο κίνδυνο, χρησιμοποιώντας τη συσκευή προσεκτικά και με τον ενδεδειγμένο τρόπο και τηρώντας όλες τις υποδείξεις.412 GR/CY z Έκταση παράδοσης 1 συσκευή ηλεκτροσυγκόλλησης PMSG 200 A2 1 ακροφύσιο συγκόλλησης 1,0 mm (προτοποθετημένο, μόνο για μασίφ σύρμα αλουμινίου) σήμανση: 1,0 A 4 ακροφύσια συγκόλλησης για σύρμα χάλυβα / σωληνωτό σύρμα συλλιπάσματος (1x 0,6 mm, 1x 0,8 mm, 1x 0,9 mm, 1x 1,0 mm) Σήμανση σύμφωνα με τη διάμετρο: 0,6, 0,8, 0,9, 1,0 1 ματσακόνι με συρματόβουρτσα 1 μασίφ σύρμα αλουμινίου 200g (προτοποθετημένο) 1,0 mm Ø, τύπος: ER5356 1 προστατευτική μάσκα συγκόλλησης 1 τσιμπίδα ηλεκτροδίων MMA 1 εγχειρίδιο οδηγιών χρήσης 1 σώμα με καλώδιο 1 καυστήρας MIG με καλώδιο συγκόλλησης 1 σωληνωτό σύρμα συλλιπάσματος 200 g 1,0 mm Ø τύπος: E71T-GS 5 βέργες (2 x 1,6 mm, 2 x 2,0 mm, 1 x 2,5 mm) z Περιγραφή εξαρτημάτων

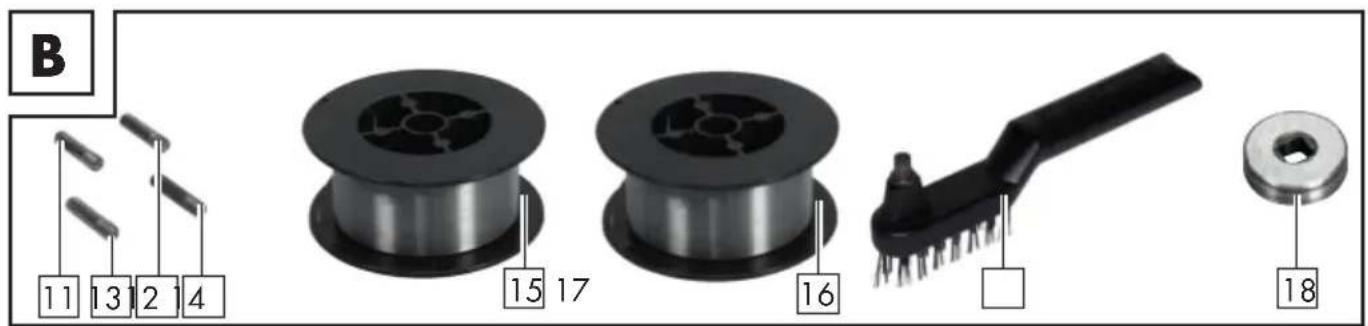

Κάλυμμα για τη μονάδα τροφοδοσίας

Μπομπίνα συγκόλλησης σωληνωτού σύρμα- τος συλλιπάσματος (χάλυβας) Ø 1 mm / 200 g

Ματσακόνι με συρματόβουρτσα

Καλώδιο γείωσης με σώμα

Κεντρικός διακόπτης ON / OFF (με ενδεικτική λυχνία τροφοδοσίας)

Σκούρο τζάμι συγκόλλησης

Περιστροφικός διακόπτης για ρύθμιση ρεύματος συγκόλλησης

Προστατευτική μάσκα συγκόλλησης μετά την τοποθέτηση

Μανδάλωση προστατευτικού τζαμιού

Πακέτο εύκαμπτου σωλήνα με απευθείας σύνδεση

Ακροφύσιο συγκόλλησης (0,6 mm)

Μονάδα ράουλων πίεσης

Ακροφύσιο συγκόλλησης (0,8 mm)

Ακροφύσιο συγκόλλησης (0,9 mm)

Στήριγμα ράουλου πρόωσης

Ακροφύσιο συγκόλλησης (1,0 mm)

Μπομπίνα συγκόλλησης μασίφ σύρματος (αλουμίνιο) Ø 1 mm / 200 g (προτοποθετημένη)

Υποδοχή πακέτου εύκαμπτου σωλήναGR/CY

Πλήκτρο επιλογής τρόπου συγκόλλησης

Περιστροφικός διακόπτης για ρύθμιση τάσης συγκόλλησης

Τσιμπίδα ηλεκτροδίων ΜΜΑ

Δαχτυλίδι στερέωσης z Τεχνικά χαρακτηριστικά Ισχύς εισόδου: 4,5 kW Σύνδεση τροφοδοσίας: 230 V~ 50 Hz Βάρος: 7,7 kg Ασφάλεια: 16 A Συγκόλληση με σωληνωτό σύρμα συλλιπάσματος: Ρεύμα συγκόλλησης: 50–160 A Τάση ανοιχτού κυκλώματος: U

: 56 V Μέγιστη ονομαστική τιμή του ρεύματος τροφοδοσίας: I 1max : 25,7 A Ενεργός τάση του μεγαλύτερου ρεύματος τροφοδοσίας:

1e󰀨 : 11,6 A Τύμπανο σύρματος συγκόλλησης μέγ.: περ. 5000 g Διάμετρος σύρματος συγκόλλησης μέγ.: 1,0 mm Χαρακτηριστική καμπύλη Ρηχή Συγκόλληση MMA: Ρεύμα συγκόλλησης: 30–140 A Τάση ανοιχτού κυκλώματος: U

: 56 V Μέγιστη ονομαστική τιμή του ρεύματος τροφοδοσίας: I 1max : 23,7 A Ενεργός τάση του μεγαλύτερου ρεύματος τροφοδοσίας:

1e󰀨 : 10,7 A Χαρακτηριστική καμπύλη: Πτωτική Συγκόλληση WIG: Ρεύμα συγκόλλησης: 30–200 A Τάση ανοιχτού κυκλώματος: U

: 52 V Μέγιστη ονομαστική τιμή του ρεύματος τροφοδοσίας: I 1max : 27,2 A Ενεργός τάση του μεγαλύτερου ρεύματος τροφοδοσίας:

1e󰀨 : 8,9 A Χαρακτηριστική καμπύλη: Πτωτική ΥΠΟΔΕΙΞΗ: Στα πλαίσια της εξέλιξης ενδέχεται να πραγματοποιηθούν χωρίς ειδοποίηση τεχνικές και οπτικές τροποποιήσεις. Όλες οι διαστάσεις, οι υποδείξεις και τα στοιχεία σε αυτές τις οδηγίες414 GR/CY χρήσης αναφέρονται επομένως χωρίς εγγύηση. Δεν μπορούν επομένως να προβληθούν νομικές αξιώσεις οι οποίες βασίζονται στις οδηγίες χρήσης. ΥΠΟΔΕΙΞΗ: Ο όρος «συσκευή» που χρησιμοποιείται στο κείμενο που ακολουθεί αναφέρεται στη συσκευή ηλεκτροσυγκόλλησης που περιγράφεται στις παρούσες οδηγίες χρήσης. z Υποδείξεις ασφαλείας Διαβάστε προσεκτικά τις οδηγίες χρήσης και προσέξτε τις αναφε- ρόμενες υποδείξεις. Ανατρέξτε στις οδηγίες χρήσης για να εξοικειω- θείτε με τη συσκευή, τη σωστή χρήση της και τις σχετικές υποδείξεις ασφαλείας. Στην πινακίδα τύπου αναγράφονται όλα τα τεχνικά χαρα

κτηριστικά αυτής της συσκευής ηλεκτροσυγκόλλησης, ενημερωθείτε σχετικά με τις τεχνικές ιδιαιτερότητες αυτής της συσκευής.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Διατηρείτε τα υλικά συσκευασίας μακριά από μικρά παιδιά. Υπάρχει κίνδυνος ασφυξίας! Αναθέτετε επισκευές ή/και εργασίες συντήρησης μόνο σε εκπαι- δευμένους ηλεκτρολόγους. Αυτή η συσκευή μπορεί να χρησιμοποιείται από παιδιά άνω των 16 ετών, καθώς και από άτομα με περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, εφόσον τελούν υπό επιτήρηση ή έχουν ενημερωθεί για την ασφαλή χρήση της συσκευής και κατανοούν τους σχετικούς κινδύνους. Τα παιδιά απαγορεύεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήστη δεν επιτρέπονται από παιδιά χωρίς επίβλεψη. Αναθέτετε επισκευές ή/και εργασίες συντήρησης μόνο σε εκπαι- δευμένους ηλεκτρολόγους. Χρησιμοποιείτε αποκλειστικά τα καλώδια συγκόλλησης που παρέχονται μαζί με τη συσκευή. Κατά τη λειτουργία της, η συσκευή δεν πρέπει να ακουμπά απευ- θείας σε τοίχο, να καλύπτεται ή να είναι σφηνωμένη ανάμεσα σε άλλες συσκευές, για να μπορεί να διέρχεται πάντα αρκετός αέρας μέσα από τις σχισμές αερισμού. Βεβαιωθείτε ότι η συσκευή είναι συνδεδεμένη σωστά στην τάση τροφοδοσίας. Αποφεύγετε οποια- δήποτε εφελκυστική καταπόνηση του καλωδίου τροφοδοσίας. Αποσυνδέστε το φις από την πρίζα, πριν μεταφέρετε τη συσκευή σε άλλο σημείο. Εάν η συσκευή δεν χρησιμοποιείται, πρέπει να την απενεργο- ποιείτε πάντα από τον διακόπτη on/o󰀨. Αποθέστε την τσιμπίδα ηλεκτροδίων σε μονωμένη επιφάνεια και αφαιρέστε τα ηλεκτρόδια από την τσιμπίδα μόνο αφού τα έχετε αφήσει να κρυώσουν για 15 λεπτά.GR/CY

Προσέξτε την κατάσταση των καλωδίων συγκόλλησης, της τσιμπίδας ηλεκτροδίων καθώς και των σωμάτων. Από φθορές στη μόνωση και στα εξαρτήματα από τα οποία διέρχεται ρεύμα ενδέχεται να προκληθούν κίνδυνοι και να μειωθεί η ποιότητα της εργασίας συγκόλλησης. Από τη συγκόλληση με ηλεκτρικό τόξο προκαλούνται σπινθήρες, τηγμένα κομμάτια μετάλλου και καπνός. Προσέξτε επομένως: Απομακρύνετε όλες τις εύφλεκτες ουσίες ή/και τα εύφλεκτα υλικά από τον χώρο εργασίας και το άμεσο περιβάλλον του. Φροντίστε για αερισμό του χώρου εργασίας. Μην πραγματοποιείτε συγκόλληση σε δοχεία ή σωλήνες, που περιέχουν ή περιείχαν εύφλεκτα υγρά ή αέρια.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Αποφύγετε κάθε άμεση επαφή με το κύκλωμα του ρεύματος συγκόλλησης. Η τάση ανοιχτού κυκλώματος μεταξύ τσιμπίδας ηλεκτροδίων και σωμάτων μπορεί να είναι επικίνδυνη, υπάρχει ο κίνδυνος ηλεκτροπληξίας. Μην αποθηκεύετε τη συσκευή σε υγρό ή βρεγμένο περιβάλλον ή στη βροχή. Εδώ ισχύει ο κανονισμός προστασίας IP21S. Προστατέψτε τα μάτια με τα προβλεπόμενα για αυτόν τον σκοπό προστατευτικά τζάμια (φωτεινότητα DIN 9–10), τα οποία τα στερεώνετε στη μάσκα ηλεκτροσυγκολλητή που υπάρχει στην παράδοση. Χρησιμοποιήστε γάντια και στεγνή προστατευτική ενδυμασία, χωρίς λάδι και γράσο, για να προστατεύετε το δέρμα σας από την υπεριώδη ακτινοβολία του ηλεκτρικού τόξου.

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Μην χρησιμοποιείτε την πηγή ρεύματος συγκόλλησης για το ξεπάγωμα σωλήνων.

Η ακτινοβολία του ηλεκτρικού τόξου μπορεί να προκαλέσει βλάβες στα μάτια και εγκαύματα στο δέρμα. Από τη συγκόλληση με ηλεκτρικό τόξο προκαλούνται σπινθήρες και σταγόνες λιωμένου μετάλλου, το συγκολλημένο αντικείμενο αρχίζει να πυρακτώνεται και παραμένει για σχετικά μεγάλο χρο- νικό διάστημα καυτό. Μην ακουμπάτε επομένως με γυμνά χέρια το αντικείμενο. Κατά την συγκόλληση με ηλεκτρικό τόξο απελευθερώνονται αναθυμιάσεις επιβλαβείς για την υγεία. Φροντίστε ώστε, κατά το δυνατό, να μην τις εισπνέετε. Προστατευτείτε από τα επικίνδυνα αποτελέσματα του ηλεκτρικού τόξου και κρατήστε σε απόσταση τουλάχιστον 2 m από το ηλε-416 GR/CY κτρικό τόξο τα πρόσωπα που δεν συμμετέχουν στην εργασία.

Κατά τη λειτουργία της συσκευής ηλεκτροσυγκόλλησης ενδέχεται, ανάλογα με τις συνθήκες του δικτύου τροφοδοσίας στο σημείο σύνδεσης, να προκληθούν προβλήματα στην τροφοδοσία τάσης για άλλους καταναλωτές. Σε περίπτωση αμφιβολιών, απευθυνθείτε στην επιχείρηση παροχής ενέργειας. Κατά τη λειτουργία της συσκευής ηλεκτροσυγκόλλησης ενδέχεται να προκληθούν παρεμβολές σε άλλες συσκευές, π.χ. ακουστικά βαρηκοΐας, βηματοδότες κτλ. z Πηγές κινδύνων κατά τη συγκόλληση με ηλεκτρικό τόξο Κατά τη συγκόλληση με ηλεκτρικό τόξο προκύπτει μια σειρά από πηγές κινδύνων. Για τον συγκολλητή είναι επομένως ιδιαίτερα σημαντικό να τηρεί τους παρακάτω κανόνες, για να μην θέτει σε κίνδυνο τον εαυτό του και άλλους και για να αποφεύγονται ζημιές σε ανθρώπους και στη συσκευή. Αναθέτετε τις εργασίες στην πλευρά της τάσης τροφοδοσίας, π.χ. σε καλώδια, φις, πρίζες κτλ., μόνο σε ηλεκτρολόγο σύμφωνα με τους εθνικούς και τοπικούς κανονισμούς. Αναθέτετε τις εργασίες στην πλευρά της τάσης τροφοδοσίας, π.χ. σε καλώδια, φις, πρίζες κτλ., μόνο σε ηλεκτρολόγο σύμφωνα με τις εθνικούς και τοπικούς κανονισμούς. Σε περίπτωση ατυχημάτων, αποσυνδέστε αμέσως τη συσκευή ηλεκτροσυγκόλλησης από την τάση τροφοδοσίας. Εάν παρουσιαστούν ηλεκτρικές τάσεις επαφής, απενεργοποιήστε αμέσως τη συσκευή και αναθέστε τον έλεγχό της σε ηλεκτρολόγο. Στην πλευρά του ρεύματος συγκόλλησης, φροντίζετε πάντα για καλές ηλεκτρικές επαφές. Κατά τη συγκόλληση, φοράτε πάντα και στα δύο χέρια μονωτικά γάντια. Αυτά προστατεύουν από ηλεκτροπληξία (τάση ανοιχτού κυκλώματος ρεύματος συγκόλλησης), από επιβλαβείς ακτινοβολίες (θερμότητα και ακτινοβολία UV) καθώς και από πυρακτωμένα μέταλλα και ψεκασμούς. Φοράτε ανθεκτικά, μονωτικά υποδήματα. Τα υποδήματα πρέπει να μονώνουν και σε περίπτωση υγρασίας. Τα χαμηλά παπούτσια δεν είναι κατάλληλα, καθώς μπορεί να προκληθούν εγκαύματα από πτώση πυρακτωμένων μεταλλικών σταγόνων. Φοράτε κατάλληλη προστατευτική ενδυμασία, όχι συνθετικά ρούχα. Μην κοιτάτε με τα μάτια χωρίς προστασία στο ηλεκτρικό τόξο, χρησιμοποιείτε μόνο μάσκα ηλεκτροσυγκολλητή με το προβλεπόμενοGR/CY

προστατευτικό τζάμι κατά DIN. Το ηλεκτρικό τόξο παράγει

από ακτίνες φωτός και θερμότητας, που προκαλούν θάμβωση ή/και έγκαυμα, και ακτίνες UV. Αυτή η αόρατη υπεριώδη ακτινοβολία προκαλεί σε περίπτωση ανεπαρκούς προστασίας μια πολύ επώδυνη επιπεφυκίτιδα η οποία γίνεται αισθητή μόνο μετά από μερικές ώρες αργότερα. Η ακτινοβολία UV προκαλεί εκτός αυτού σε απροστάτευτα σημεία του σώματος εγκαύματα όπως τα ηλιακά

Πρέπει να ενημερώνονται ακόμη και τα πρόσωπα ή οι βοηθοί που βρίσκονται κοντά στο ηλεκτρικό τόξο για τους κινδύνους και να εξοπλίζονται με τα απαραίτητα μέσα προστασίας. Εάν χρειάζεται, στήστε κουρτίνες συγκόλλησης. Κατά τη συγκόλληση, ιδίως σε μικρούς χώρους, πρέπει να φρο- ντίζετε για επαρκή εισερχόμενο αέρα, καθώς προκαλείται καπνός και επιβλαβείς αναθυμιάσεις. Σε δοχεία, στα οποία αποθηκεύονται αέρια, καύσιμα, ορυκτέλαια ή παρόμοια υλικά, δεν επιτρέπεται, – ακόμη και εάν έχουν αδειάσει ήδη πριν από πολύ καιρό, – η διενέργεια εργασιών συγκόλλησης, επειδή υπάρχει κίνδυνος έκρηξης από υπολείμματα. Σε χώρους επικίνδυνους για πυρκαγιά και εκρήξεις ισχύουν ειδικές διατάξεις. Ενώσεις συγκόλλησης, που είναι εκτεθειμένες σε μεγάλα φορτία και πρέπει να ικανοποιούν συγκεκριμένες απαιτήσεις ασφαλείας, επιτρέπεται να εκτελούνται μόνο από ειδικά εκπαιδευμένους και αδειούχος συγκολλητές. Τέτοια παραδείγματα είναι τα δοχεία υπό πίεση, οι ράγες, οι κοτσαδόροι κτλ. ΠΡΟΣΟΧΗ! Συνδέετε το σώμα πάντα όσο το δυνατό πιο κοντά στο σημείο συγκόλλησης, έτσι ώστε το ρεύμα συγκόλλησης να μπορεί να ακολουθήσει τη συντομότερη δυνατή διαδρομή από το ηλεκτρόδιο προς το σώμα. Μην συνδέετε ποτέ το σώμα με το περίβλημα της συσκευής ηλεκτροσυγκόλλησης! Μην συνδέετε ποτέ το σώμα σε γειωμένα τμήματα, που βρίσκονται σε μεγάλη απόσταση από το κατεργαζόμενο αντικείμενο, π.χ. σε σωλήνα νερού σε μια άλλη γωνία του δωματίου. Σε διαφορετική περίπτωση ενδέχεται να υποστεί ζημιά το σύστημα των αγωγών γείωσης του δωματίου, στο οποίο πραγματοποιείτε τη συγκόλ-

Μην χρησιμοποιείτε τη συσκευή ηλεκτροσυγκόλλησης στη βροχή. Μην χρησιμοποιείτε τη συσκευή ηλεκτροσυγκόλλησης σε υγρό περιβάλλον.418 GR/CY Τοποθετείτε τη συσκευή ηλεκτροσυγκόλλησης μόνο σε επίπεδο

Η έξοδος είναι υπολογισμένη με θερμοκρασία περιβάλλοντος 20 °C. Ο χρόνος συγκόλλησης επιτρέπεται να μειώνεται σε υψηλότερες θερμοκρασίες. ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ: Η ηλεκτροπληξία από το ηλεκτρόδιο συγκόλλησης ενδέχεται να είναι θανατηφόρα. Μην πραγματοποιείτε συγκόλληση όταν βρέχει ή χιονίζει. Φοράτε στεγνά μονωτικά γάντια. Μην πιάνετε το ηλεκτρόδιο με γυμνά χέρια. Μη φοράτε βρεγμένα ή χαλασμένα γάντια. Προστατευτείτε από ηλεκτροπληξία φροντίζοντας για μόνωση από το κατεργαζόμενο αντικείμενο. Μην ανοίγετε το περίβλημα του εξοπλισμού. ΚΙΝΔΥΝΟΣ ΑΠΟ ΑΝΑΘΥΜΙΑΣΕΙΣ ΣΥΓΚΟΛΛΗΣΗΣ: Η εισπνοή αναθυμιάσεων συγκόλλησης ενδέχεται να βλάψει την υγεία. Μην βάζετε το κεφάλι σας στις αναθυμιάσεις. Χρησιμοποι- ήστε τον εξοπλισμό σε ανοιχτό χώρο. Χρησιμοποιήστε σύστημα εξαερισμού για την απομάκρυνση των αναθυμιάσεων. ΚΙΝΔΥΝΟΣ ΑΠΟ ΣΠΙΝΘΗΡΕΣ ΣΥΓΚΟΛΛΗΣΗΣ: Οι σπινθήρες συγκόλλησης ενδέχεται να προκαλέσουν έκρηξη ή πυρκαγιά. Κρατήστε τα εύφλεκτα υλικά μακριά από τη συγκόλληση. Μην πραγματοποιείτε συγκόλληση δίπλα σε εύφλεκτα υλικά. Οι σπινθήρες συγκόλλησης ενδέχεται να προκαλέσουν πυρκαγιά. Έχετε σε ετοιμότητα έναν πυροσβεστήρα κοντά στο σημείο εργασίας και ένα άτομο που θα μπορεί να τον χρησιμοποιήσει αμέσως. Μην εκτελείτε συγκόλληση σε βαρέλια ή οποιαδήποτε κλειστά δοχεία. ΚΙΝΔΥΝΟΣ ΑΠΟ ΑΚΤΙΝΕΣ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ: Οι ακτίνες ηλεκτρικού τόξου μπορεί να προκαλέσουν βλάβη στα μάτια και τραυματισμούς στο δέρμα. Φορέστε καπέλο και γυαλιά ασφαλείας. Φορέστε ωτασπίδες και ρούχο με ψηλό, κλειστό γιακά. Φοράτε μάσκα προστασίας ηλεκτροσυγκολλητή και προσέξτε τις σωστές ρυθμίσεις του φίλτρου. Φορέστε πλήρης προστασία σώματος. ΚΙΝΔΥΝΟΣ ΑΠΟ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΑ ΠΕΔΙΑ: Το ρεύμα συγκόλλησης δημιουργεί ηλεκτρομαγνητικά πεδία. Μην το χρησιμοποιείτε σε συνδυασμό με ιατρικά εμφυτεύματα. Μην τυλίγετε ποτέ τα καλώδια συγκόλλησης γύρω από το σώμα σας. Συγκεντρώστε τα καλώδια συγκόλλησης. z Υποδείξεις ασφαλείας σχετικά με τη μάσκα ηλεκτροσυγκολλητή Πριν από την έναρξη των εργασιών συγκόλλησης, βεβαιώνεστεGR/CY

πάντα για τη σωστή λειτουργία της μάσκας ηλεκτροσυγκολλητή με τη βοήθεια μιας έντονης φωτεινής πηγής (π.χ. ένα αναπτήρα). Το προστατευτικό τζάμι ενδέχεται να υποστεί ζημιά από σταγόνες συγκόλλησης. Αντικαθιστάτε αμέσως το προστατευτικό τζάμι που έχει υποστεί ζημιά ή γρατσουνιές. Αντικαθιστάτε αμέσως τα εξαρτήματα που έχουν υποστεί ζημιά ή λερωθεί από ψεκασμό. Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα που έχουν συμπληρώσει το 16ο έτος της ηλικίας τους. Εξοικειωθείτε με τους κανόνες ασφαλείας για τη συγκόλληση. Προσέξτε σχετικά και τις υποδείξεις ασφαλείας της συσκευής ηλεκτροσυγκόλλησης. Χρησιμοποιείτε πάντα τη μάσκα ηλεκτροσυγκολλητή κατά τη συγκόλληση. Σε περίπτωση παράλειψης της χρήσης της, ενδέχεται να προκληθούν σοβαρές βλάβες του αμφιβληστροειδούς. Φοράτε πάντα προστατευτική ενδυμασία κατά τη συγκόλληση. Μην χρησιμοποιείτε ποτέ τη μάσκα ηλεκτροσυγκολλητή χωρίς τζάμι συγκόλλησης. Υπάρχει κίνδυνος βλάβης των ματιών! Για την καλή ορατότητα και την ξεκούραστη εργασία, αντικαθι- στάτε εγκαίρως το προστατευτικό τζάμι. z Περιβάλλον με αυξημένο ηλεκτρικό κίνδυνο Στη συγκόλληση σε περιβάλλοντα με αυξημένο ηλεκτρικό κίνδυνο πρέπει να προσέχετε τις παρακάτω υποδείξεις ασφαλείας: Περιβάλλοντα με αυξημένο ηλεκτρικό κίνδυνο συναντούνται για παράδειγμα: Σε χώρους εργασίας, στους οποίους υπάρχει περιορισμός κίνησης, με αποτέλεσμα ο συγκολλητής να εργάζεται σε μια αναγκαστική στάση (π.χ. γονατιστός, καθιστός, ξαπλωτός) και να ακουμπάει ηλεκτρικά αγώγιμα εξαρτήματα. Σε χώρους εργασίας, οι οποίοι είναι ηλεκτρικά αγώγιμα περιορι- σμένοι εξ ολοκλήρου ή εν μέρει και στους οποίους υπάρχει μεγάλος κίνδυνος από απρόσεκτη ή τυχαία επαφή από τον συγκολλητή. Σε βρεγμένους, υγρούς ή καυτούς χώρους εργασίας, στους οποίους η ατμοσφαιρική υγρασία ή ο ιδρώτας μειώνει σημαντικά την αντί- σταση του δέρματος και τις μονωτικές ιδιότητες ή τον εξοπλισμό προστασίας. Ακόμη κι ένας μεταλλικός αγωγός ή μια σκαλωσιά μπορούν να δημιουργήσουν ένα περιβάλλον με αυξημένο ηλεκτρικό κίνδυνο. Σε τέτοιο περιβάλλον πρέπει να χρησιμοποιούνται μονωμένα υπο- στρώματα και ενδιάμεσα στρώματα, επιπρόσθετα μακριά γάντια και καλύμματα κεφαλιού από δέρμα ή άλλα μονωτικά υλικά, για να420 GR/CY μονώνεται το σώμα από τη γη. Η πηγή του ρεύματος συγκόλλησης πρέπει να βρίσκεται εκτός της περιοχής εργασίας ή/και των ηλεκτρικά αγώγιμων επιφανειών και μακριά από τον συγκολλητή. Μπορεί να προβλεφθεί πρόσθετη προστασία από ηλεκτροπληξία από το ρεύμα τροφοδοσίας σε περίπτωση βλάβης με τη χρήση ενός αυτόματου ρελέ ασφαλείας, που λειτουργεί με ένα ρεύμα διαρροής όχι υψηλότερο από 30 mA και τροφοδοτεί όλες τις κοντινές διατάξεις που λειτουργούν με ρεύμα. Το αυτόματο ρελέ ασφαλείας πρέπει να είναι κατάλληλο για όλα τα είδη ρεύματος. Τα μέσα για τη γρήγορη ηλεκτρική αποσύνδεση της πηγή ρεύματος συγκόλλησης ή του κυκλώματος ρεύματος συγκόλλησης (π.χ. διάταξη διακοπής κινδύνου) πρέπει να είναι εύκολα προσβάσιμα. Κατά τη χρήση συσκευών ηλεκτροσυγκόλλησης υπό ηλεκτρικά επικίνδυνες συνθήκες, δεν επιτρέπεται η τάση εξόδου της συσκευής ηλεκτροσυγκόλλησης χωρίς φορτίο να είναι υψηλότερη από 113 V (μεταβατικό όριο). Αυτή η συσκευή ηλεκτροσυγκόλλησης επιτρέπεται να χρησιμοποιείται σε αυτές τις περιπτώσεις λόγω της τάσης εξόδου. z Συγκόλληση σε στενούς χώρους Κατά τη συγκόλληση σε στενούς χώρους ενδέχεται να προκληθεί κίνδυνος από τοξικά αέρια (κίνδυνος ασφυξίας). Η συγκόλληση σε στενούς χώρους επιτρέπεται μόνο, όταν πολύ κοντά υπάρχουν ενημερωμένα πρόσωπα, τα οποία μπορούν να επέμβουν σε περίπτωση έκτακτης ανάγκης. Εδώ πρέπει να πραγματοποιείται μια αξιολόγηση από έναν ειδικό πριν από τη διαδικασία συγκόλλησης, για να προσδιοριστεί, ποια βήματα είναι απαραίτητα, για να εξασφαλίζεται η ασφάλεια της εργασίας και ποια μέτρα προφύλαξης θα πρέπει να λαμβάνονται κατά την ίδια τη διαδικασία συγκόλλησης. z Άθροισμα των τάσεων ανοιχτού κυκλώματος

Εάν είναι σε λειτουργία περισσότερες από μία πηγή ρεύματος συγκόλλησης, ενδέχεται να αθροιστούν οι τάσεις ανοιχτού κυκλώ- ματός τους και να προκληθεί αυξημένος ηλεκτρικός κίνδυνος. Οι πηγές ρεύματος συγκόλλησης πρέπει να συνδέονται έτσι, ώστε να ελαχιστοποιείται αυτός ο κίνδυνος. Οι επιμέρους πηγές ρεύματος συγκόλλησης με τα ξεχωριστά τους συστήματα ελέγχου και τις συνδέσεις τους πρέπει να επισημαίνονται με σαφήνεια, για να διακρίνεται, τι ανήκει σε ποιο κύκλωμα ρεύματος συγκόλλησης.GR/CY

z Προστατευτική ενδυμασία Κατά τη διάρκεια της εργασίας, ο συγκολλητής πρέπει να είναι προστατευμένος από ακτινοβολία και εγκαύματα σε όλο του το σώμα με αντίστοιχο ρουχισμό και προστατευτικό προσώπου. Πρέπει να προσέχετε τα ακόλουθα βήματα: – Φορέστε την προστατευτική ενδυμασία πριν από την εργασία συγκόλλησης. – Φορέστε γάντια. – Ανοίξτε τα παράθυρα ή χρησιμοποιήστε ανεμιστήρα, για να εξασφαλίσετε την παροχή αέρα. – Φορέσετε προστατευτικά γυαλιά και μάσκα προσώπου. Και στα δύο χέρια πρέπει να φοράτε μακριά γάντια από κατάλληλο υλικό (δέρμα). Πρέπει να είναι σε άψογη κατάσταση. Για την προστασία των ρούχων από σπινθήρες και καψίματα πρέπει να φοράτε κατάλληλες ποδιές. Εάν απαιτείται από το είδος των εργασιών, π.χ. συγκόλληση πάνω από το κεφάλι, πρέπει να φοράτε φόρμα προστασίας και, αν είναι απαραίτητο, και κουκούλα για το κεφάλι. ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΑΚΤΙΝΟΒΟΛΙΑ ΚΑΙ ΕΓΚΑΥΜΑΤΑ Στο σημείο της εργασίας, με μια πινακίδα «Προσοχή! Μην κοιτάτε στη φλόγα!» εφιστάτε την προσοχή στον κίνδυνο για τα μάτια. Οι χώροι εργασίας πρέπει να αποκλείονται κατά το δυνατό έτσι, ώστε να προστατεύονται τα άτομα που βρίσκονται κοντά. Πρέπει να κρατάτε μακριά από τις εργασίες συγκόλλησης τα αναρμόδια άτομα. Οι τοίχοι πολύ κοντά στους σταθερούς χώρους εργασίας δεν πρέπει να είναι ούτε ανοιχτόχρωμοι ούτε να γυαλίζουν. Τα παράθυρα πρέπει να προστατεύονται από τη διέλευση ή την αντανάκλαση της ακτινοβολίας μέχρι το ύψος του κεφαλιού τουλάχιστον, π.χ. με κατάλληλη βαφή. z Κατηγοριοποίηση ΗΜΣ συσκευής Σύμφωνα με το πρότυπο IEC 60974-10 πρόκειται για μια συσκευή ηλεκτροσυγκόλλησης με ηλεκτρομαγνητική συμβατότητα κατηγορίας A. Οι συσκευές της κατηγορίας A είναι συσκευές, οι οποίες είναι κατάλληλες για τη χρήση σε όλες τις περιοχές εκτός της περιοχής κατοικίας και περιοχές τέτοιες, οι οποίες είναι συνδεδεμένες απευ- θείας σε ένα δίκτυο τροφοδοσίας χαμηλής τάσης, το οποίο τροφοδοτεί (και) κτίρια κατοικίας. Οι συσκευές της κατηγορίας Α πρέπει να τηρούν τις οριακές τιμές της κατηγορίας Α.422 GR/CY ΥΠΟΔΕΙΞΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ: Οι συσκευές της κατηγορίας A προβλέπονται για τη λειτουργία σε βιομηχανικό περιβάλλον. Λόγω των συνδεδεμένων με την ισχύ μεγεθών των παρεμβολών που παρουσιάζονται αλλά και εκπέμπονται ενδέχεται να υπάρχουν δυσκολίες στην εξασφάλιση της ηλεκτρομαγνητικής συμβατότητας σε άλλα περιβάλλοντα. Ακόμη και αν η συσκευή τηρεί τις οριακές τιμές εκπομπών σύμφωνα με το πρότυπο, ενδέχεται σχετικές συσκευές να προκαλέσουν παρόλα αυτά ηλεκτρομαγνητικές παρεμβολές σε ευαίσθητες εγκα- ταστάσεις και συσκευές. Για παρεμβολές που δημιουργούνται κατά την εργασία με ηλεκτρικό τόξο, είναι υπεύθυνος ο χρήστης και ο χρήστης πρέπει να λαμβάνει κατάλληλα προστατευτικά μέτρα. Στην περίπτωση αυτή, ο χρήστης πρέπει να λαμβάνει ιδιαίτερα υπόψη τα εξής: – καλώδια τροφοδοσίας, ελέγχου, σηματοδότησης και τηλεπικοι-

– υπολογιστές και άλλες συσκευές ελεγχόμενες με μικροεπεξερ-

– τηλεοράσεις, ραδιόφωνα και άλλες συσκευές αναπαραγωγής – ηλεκτρονικές και ηλεκτρικές διατάξεις προστασίας – άτομα με βηματοδότες ή συσκευές βαρηκοΐας – διατάξεις μέτρησης και βαθμονόμησης – θωράκιση λοιπών διατάξεων στην περιοχή – την ώρα της ημέρας, κατά την οποία εκτελούνται εργασίες συγκόλλησης. Για να περιοριστούν οι παρεμβολές συνιστάται: – ο εξοπλισμός της σύνδεσης τροφοδοσίας με φίλτρο γραμμής – η τακτική συντήρηση της συσκευής και η διατήρησή της σε μια καλή κατάσταση – Τα καλώδια συγκόλλησης πρέπει να ξετυλίγονται εντελώς και στο μέτρο του δυνατού να διέρχονται παράλληλα μεταξύ τους

– οι συσκευές και οι εγκαταστάσεις που κινδυνεύουν από παρεμ- βολές θα πρέπει να απομακρύνονται κατά το δυνατό από την περιοχή εργασίας ή να θωρακίζονται.

Αυτή η συσκευή ικανοποιεί το IEC 61000-3-12, με την προϋπόθεση, ότι η ισχύς βραχυκύκλωσης Ssc είναι μεγαλύτερη ή ίση με 4433,25 kW στο σημείο σύνδεσης μεταξύ της τροφοδοσίας του χρήστη και του δημόσιου ηλεκτρικού δικτύου. Υπόκειται στην ευθύνη του εγκατα- στάτη ή του χρήστη της συσκευής να εξασφαλίζει, ενδεχομένωςGR/CY

μετά από συνεννόηση με τον διαχειριστή του δικτύου διανομής, ότι η συσκευή θα συνδέεται μόνο σε μια τροφοδοσία με ισχύ βραχυκύ- κλωσης Ssc μεγαλύτερη ή ίση με 4433,25 kW.

Η συσκευή προβλέπεται μόνο για χρήση σε χώρου με μέγιστη αποδεκτή ένταση ρεύματος τουλάχιστον 100 Α ανά φάση. z Πριν από τη θέση σε λειτουργία Αφαιρέστε όλα τα εξαρτήματα από τη συσκευασία και ελέγξτε εάν παρουσιάζει ζημιές η συσκευή ηλεκτροσυγκόλλησης ή τα επιμέρους εξαρτήματα. Εάν συμβαίνει αυτό, μην χρησιμοποιείτε τη συσκευή ηλεκτροσυγκόλλησης. Απευθυνθείτε στον κατασκευαστή στην αναφερόμενη διεύθυνση του σέρβις. Απομακρύνετε όλες τις μεμβράνες προστασίας και τις υπόλοιπες συσκευασίες μεταφοράς. Ελέγξτε, εάν είναι πλήρης η παράδοση. z Συναρμολόγηση z Τοποθέτηση προστατευτικής μάσκα συγκόλλησης Τοποθετήστε το σκούρο τζάμι συγκόλλησης

με τα γράμματα προς τα επάνω στο σώμα της

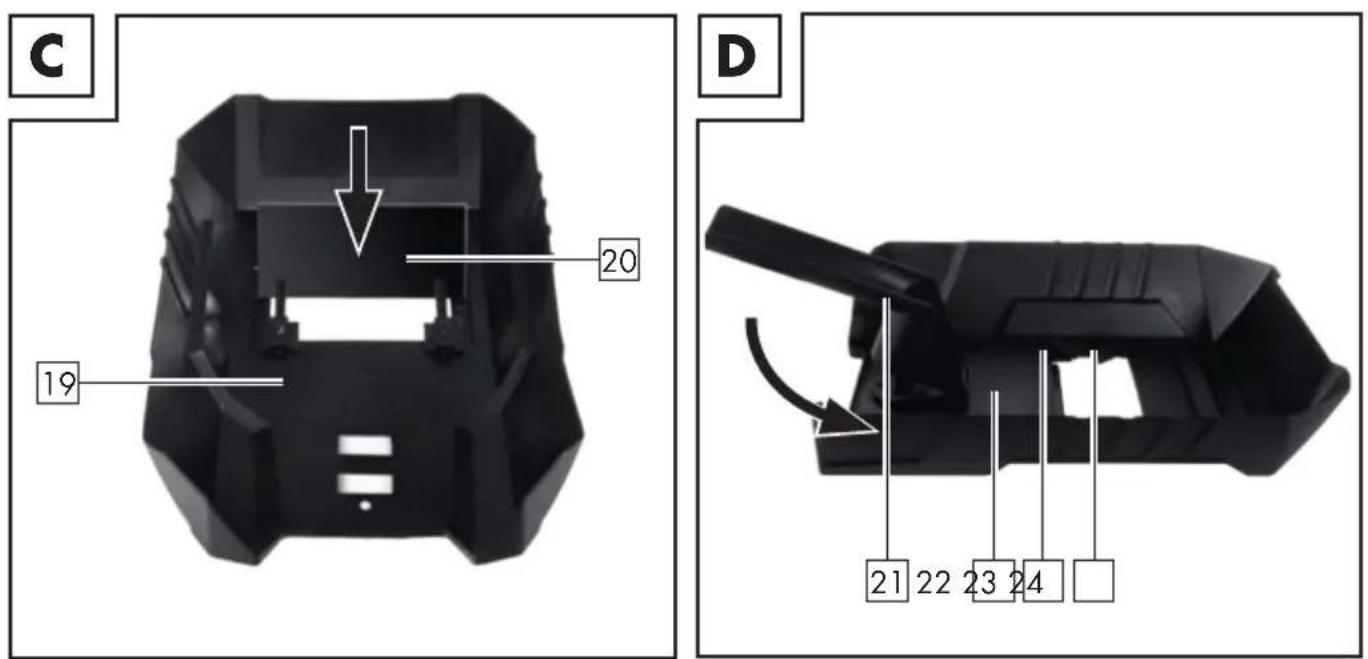

(βλέπε εικ. C). Πιέστε για αυτόν τον σκοπό ενδεχ. ελαφρά από την μπροστινή πλευρά κόντρα στο τζάμι, μέχρι να ασφαλίσει. Η επιγραφή του σκούρου τζαμιού συγκόλλησης

τώρα να είναι ορατό από την μπροστινή πλευρά της προστατευτικής μάσκας. Ωθήστε τη χειρολαβή

από το εσωτερικό στην κατάλληλη εγκοπή του σώματος της μάσκας, μέχρι να ασφαλίσει (βλέπε εικ. D). z Συγκόλληση MIG ΠΡΟΣΟΧΗ: Αποτρέψτε τον κίνδυνο ηλεκτροπληξίας, τραυματισμού ή ζημιάς. Αποσυνδέετε για αυτόν τον σκοπό πριν από κάθε συντήρηση ή προεργασία το φις τροφοδοσίας από την πρίζα τροφοδοσίας. ΥΠΟΔΕΙΞΗ: Ανάλογα με την εφαρμογή απαιτούνται διαφορετικά σύρματα συγκόλλησης. Με αυτή τη συσκευή μπορούν να χρησιμοποιηθούν σύρματα συγκόλλησης με διάμετρο 0,6–1,0 mm. Το ράουλο πρόωσης, το ακροφύσιο συγκόλλησης και η διατομή του σύρματος πρέπει να ταιριάζουν πάντα μεταξύ τους. Η συσκευή είναι κατάλληλη για καρούλια σύρματος μέχρι και 5000 g. Χρησιμοποιείτε σύρμα αλουμινίου για τη συγκόλληση αλουμινίου και χαλύβδινο σύρμα για τη συγκόλ- ληση χάλυβα και σιδήρου. z Προσαρμογή συσκευής για συγκόλληση μασίφ σύρματος με αδρανές αέριο Οι σωστές συνδέσεις για συγκόλληση μασίφ σύρματος με χρήση αδρανούς αερίου απεικονίζονται στην εικόνα S. Σε περίπτωση χρήσης του μασίφ σύρματος αλουμινίου που περιλαμβάνεται στην παράδοση424 GR/CY πρέπει να χρησιμοποιείται Argon (δεν περιλαμβάνεται στην παράδοση) ως αδρανές αέριο.

Συνδέστε αρχικά το φις

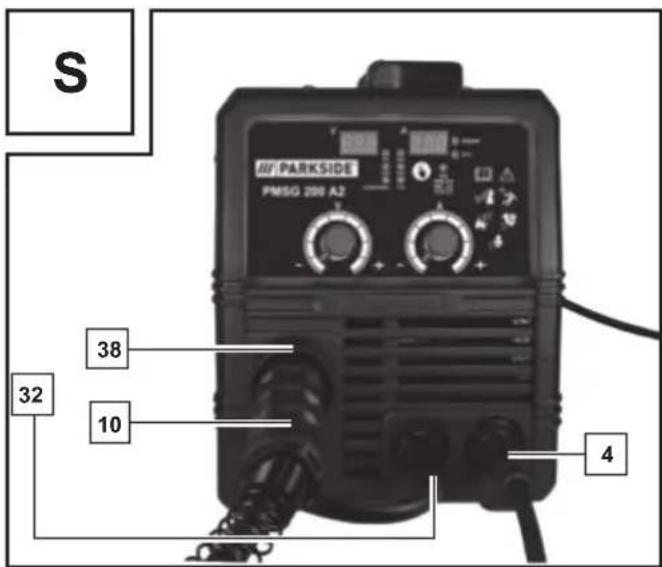

με τη σύνδεση που επισημαίνεται με «+» (βλέπε εικ. S). Περιστρέψτε το για στερέωση δεξιόστροφα. Εάν έχετε αμφιβολίες, συμβουλευτείτε έναν ειδικό. Συνδέστε τώρα το πακέτο εύκαμπτου σωλήνα με απευθείας σύνδεση με τη σχετική σύνδεση

τη σχετική σύνδεση. (βλέπε εικ. S). Στερεώστε τη σύνδεση σφίγγοντας το δαχτυλίδι στερέωσης

δεξιόστροφα. Συνδέστε μετά το καλώδιο γείωσης

με τη σχετική σύνδεση που επισημαίνεται με «-» (βλέπε εικ S). Περιστρέψτε τη σύνδεση για στερέωση δεξιόστροφα.

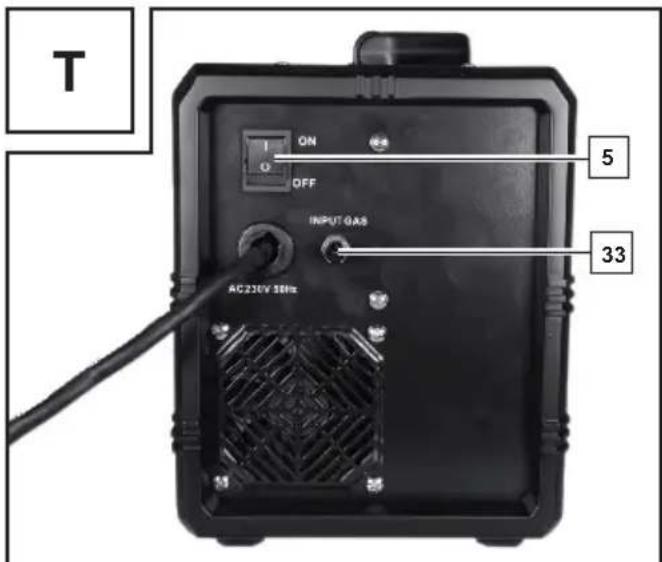

Αποσυνδέστε το προστατευτικό καπάκι από τη σύνδεση αερίου

Συνδέστε τώρα την παροχή αδρανούς αερίου μαζί με τον ρυθμιστή πίεσης (δεν περιλαμβάνεται στην παράδοση) με τη σύνδεση αερίου

(βλέπε εικ. T). Αδρανές αέριο απαιτείται, εφόσον δεν χρησιμοποιείται σωληνωτό σύρμα συλλιπάσματος με ενσωματωμένο στερεό αδρανές αέριο. Προσέξτε ενδεχ. και τις υποδείξεις για τον ρυθμιστή πίεσης (δεν περιλαμβάνεται στην παράδοση). Ως ενδεικτική τιμή για τη ροή αερίου που πρέπει να ρυθμίσετε μπορείτε να χρησιμοποιήσετε τον ακόλουθο τύπο: Διάμετρος σύρματος σε mm x 10 = Ροή αερίου σε l/min Για ένα σύρμα 0,8 mm προκύπτει π.χ. μια τιμή περ. 8 l/min.GR/CY

z Προσαρμογή συσκευής για συγκόλληση σωληνωτού σύρματος συλλιπάσματος χωρίς αδρανές αέριο Εάν χρησιμοποιείτε σωληνωτό σύρμα συλλιπάσματος με ενσωματωμένο αδρανές αέριο, δεν χρειάζεται η παροχή εξωτερικού αδρανούς αερίου. Συνδέστε αρχικά το φις

με τη σύνδεση που επισημαίνεται με «-». Περιστρέψτε το για στερέωση δεξιόστροφα. Εάν έχετε αμφιβολίες, συμβουλευτείτε έναν ειδικό. Συνδέστε τώρα το πακέτο εύκαμπτου σωλήνα με απευθείας σύνδεση

με τη σχετική σύνδεση. Στερεώστε τη σύνδεση σφίγγοντας το δαχτυλίδι στερέωσης

δεξιόστροφα. Συνδέστε μετά το καλώδιο γείωσης

με τη σχετική σύνδεση που επισημαίνεται με «+» και περιστρέψτε τη σύνδεση για στερέωση δεξιόστροφα. z Τοποθέτηση σύρματος συγκόλλησης Ξεκλειδώστε και ανοίξτε το κάλυμμα για τη μονάδα τροφοδοσίας σύρματος

, πιέζοντας προς τα επάνω το κουμπί απασφάλισης. Ξεκλειδώστε τη μονάδα καρουλιού, περιστρέφοντας το στήριγμα καρουλιού

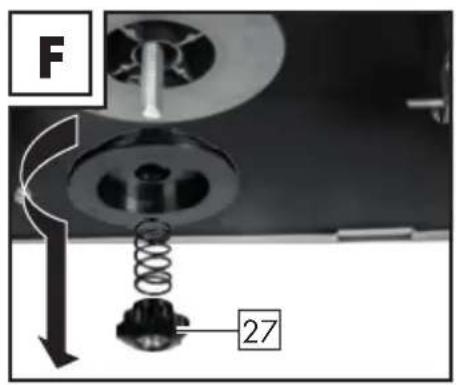

αριστερόστροφα (βλέπε εικ. F). Τραβήξτε το στήριγμα καρουλιού

από τον άξονα (βλέπε εικ. F). ΥΠΟΔΕΙΞΗ: Προσέξτε ώστε να μην λυθεί το άκρο του σύρματος και ξετυλιχτεί έτσι μόνο του το καρούλι. Επιτρέπεται να λύσετε το τέλος του σύρματος μόνο κατά την τοποθέτηση. Αποσυσκευάστε τελείως την μπομπίνα συγκόλλησης για σύρμα συγκόλλησης

, έτσι ώστε να μπορεί να εκτυλίγεται ανεμπόδιστα. Μην λύνετε όμως ακόμη το τέλος του σύρματος. Τοποθετήστε το καρούλι σύρματος στον άξονα. Βεβαιωθείτε ότι το καρούλι ξετυλίγεται στην πλευρά της διέλευσης σύρματος

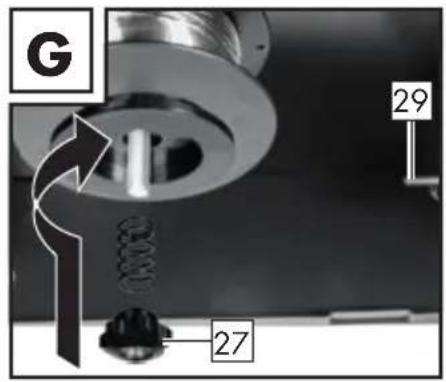

(βλέπε εικ. G και Μ). Τοποθετήστε το στήριγμα καρουλιού

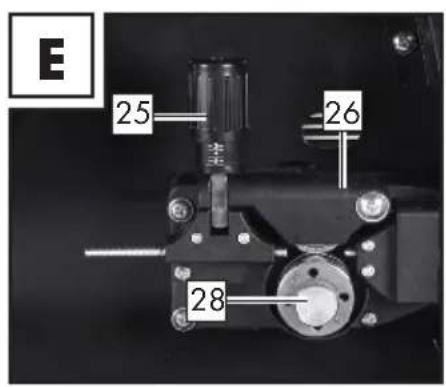

ξανά και κλειδώστε το πιέζοντας και περιστρέφοντας δεξιόστροφα (βλέπε εικ. G). Λύστε τη βίδα ρύθμισης

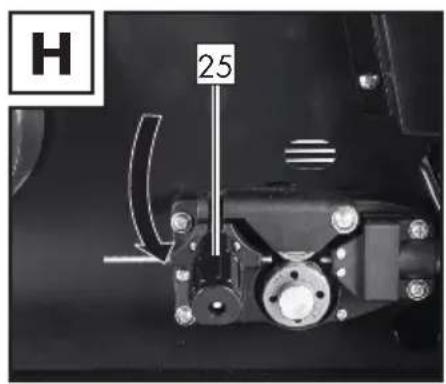

και μετακινήστε τη προς τα κάτω (βλέπε εικ. H). Παραμερίστε προς το πλάι τη μονάδα ράουλων πίεσης

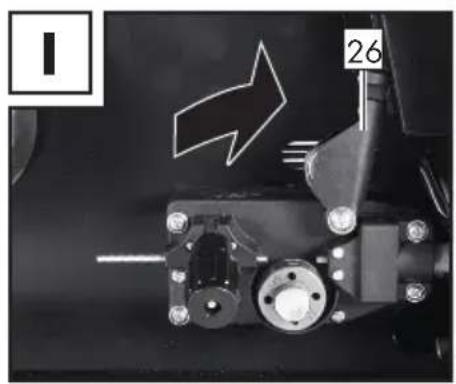

(βλέπε εικ. I). Λύστε το στήριγμα ράουλου πρόωσης

περιστρέφοντας αριστερόστροφα και αφαιρέστε την τραβώντας τη προς τα εμπρός (βλέπε εικ. J). Ελέγξτε στην επάνω πλευρά του ράουλου πρόωσης

, εάν αναφέρεται το αντίστοιχο πάχος σύρματος. Εάν είναι απαραίτητο, πρέπει να αναποδογυρίσετε ή να αντικαταστήσετε το ράουλο

(βλέπε εικ. Ν). Το σύρμα συγκόλλησης (Ø 1,0 mm) που συνοδεύει τη συσκευή πρέπει να χρησιμοποιηθεί στο ράουλο πρόωσης

με το αναφερόμενο πάχος σύρματος Ø 1,0 mm. Το σύρμα συγκόλλησης πρέπει να βρίσκεται στην επάνω εγκοπή! Τοποθετήστε το στήριγμα ράουλου πρόωσης

ξανά και σφίξτε το δεξιόστροφα. Αφαιρέστε το ακροφύσιο του καυστήρα

τραβώντας και περιστρέφοντας δεξιόστροφα (βλέπε εικ. Κ). Ξεβιδώστε το ακροφύσιο συγκόλλησης

(βλέπε εικ. K). Απομακρύνετε το πακέτο εύκαμπτου σωλήνα με απευθείας σύνδεση

κατά το δυνατό ίσια από τη συσκευή ηλεκτροσυγκόλλησης (τοποθετήστε το στο δάπεδο). Αφαιρέστε το τέλος του σύρματος από το άκρο του πηνίου (βλέπε εικ. L). Κόψτε το άκρο του σύρματος με ένα λαμαρινοψάλιδο ή με πλαγιοκόφτη, για να απομακρύνετε το λυγισμένο άκρο του σύρματος που έχει υποστεί ζημιά (βλέπε εικ. L).

Πρέπει να διατηρείτε όλο αυτό το χρονικό διάστημα τεντωμένο το σύρμα συγκόλλησης, για να μην λυθεί και εκτυλιχτεί! Προτείνεται να εκτελείτε τις εργασίες πάντα με ένα ακόμη άτομο. Ωθήστε το σύρμα συγκόλλησης μέσα από τη διέλευση σύρματος

(βλέπε εικ. Μ). Περάστε το σύρμα συγκόλλησης κατά μήκος του ράουλου πρόωσης

και ωθήστε το μετά στην υποδοχή πακέτου εύκαμπτου σωλήνα

(βλέπε εικ. N).426 GR/CY Μετακινήστε τη μονάδα ράουλων πίεσης

προς το ράουλο πρόωσης

(βλέπε εικ. O). Αναρτήστε τη βίδα ρύθμισης

(βλέπε εικ. O). Ρυθμίστε την κόντρα πίεση με τη βίδα ρύθμισης

. Το σύρμα συγκόλλησης πρέπει να εφαρμόζει γερά ανάμεσα στο ράουλο πίεσης και στο ράουλο πρόωσης

στον επάνω οδηγό χωρίς να συνθλίβεται (βλέπε εικ. O). Ενεργοποιήστε τη συσκευή ηλεκτροσυγκόλλησης από τον κεντρικό διακόπτη

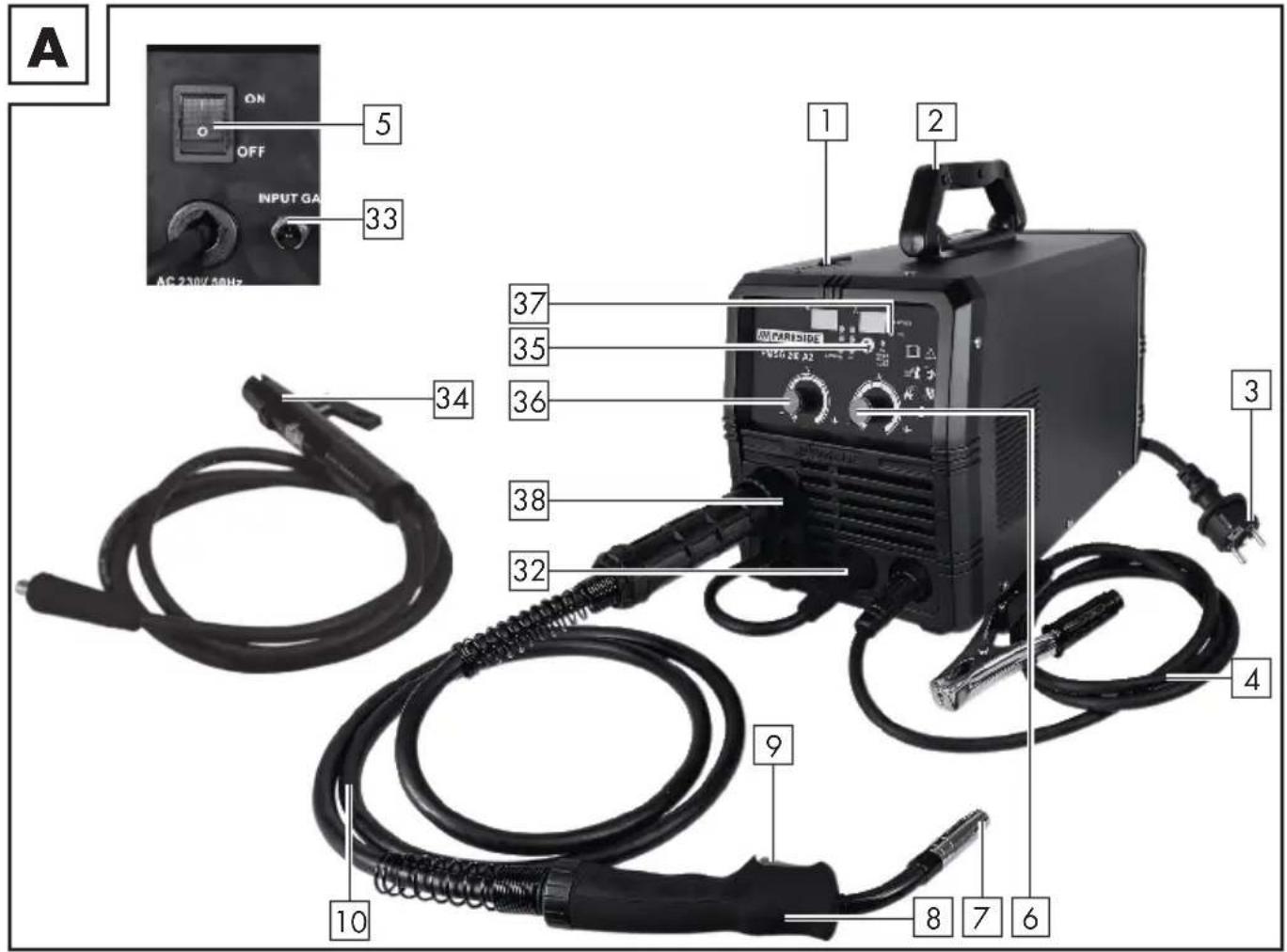

(βλέπε εικ. Α). Πατήστε το πλήκτρο του καυστήρα

Τώρα το σύστημα τροφοδοσίας σύρματος ωθεί το σύρμα συγκόλλησης μέσα από το πακέτο εύκαμπτου σωλήνα

Μόλις προεξέχει το σύρμα συγκόλλησης 1–2 cm από τον λαιμό του καυστήρα

, αφήστε ξανά ελεύθερο το πλήκτρο του καυστήρα

(βλέπε εικ. Ρ). Απενεργοποιήστε ξανά τη συσκευή ηλεκτροσυγκόλλησης. Βιδώστε ξανά το ακροφύσιο συγκόλλησης

. Βεβαιωθείτε, ότι το ακροφύσιο συγκόλλησης

συμφωνεί με τη διάμετρο του σύρματος συγκόλλησης που χρησιμοποιείτε (βλέπε εικ. Q). Στο σύρμα συγκόλλησης που παραλάβετε πρέπει να χρησιμοποιήσετε το ακροφύσιο συγκόλλησης

με τη σήμανση 1,0 ή 1,0 AL όταν χρησιμοποιείτε μασίφ σύρμα αλουμινίου. Ωθήστε το ακροφύσιο του καυστήρα

με μια δεξιόστροφη περιστροφή ξανά στον λαιμό του

(βλέπε εικ. R). ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Για την αποφυγή κινδύνου ηλεκτροπληξίας, τραυματισμού ή ζημιάς, αποσυνδέετε πριν από κάθε συντήρηση ή προεργασία το φις τροφοδοσίας από την πρίζα. z Θέση σε λειτουργία z Ενεργοποίηση και απενεργοποίηση συσκευής Ενεργοποιήστε και απενεργοποιήστε τη συσκευή ηλεκτροσυγκόλλησης από τον κεντρικό διακόπτη

Εάν δεν χρησιμοποιείτε τη συσκευή ηλεκτροσυγκόλλησης για μεγαλύτερο χρονικό διάστημα, αποσυν- δέστε το φις τροφοδοσίας από την πρίζα. Τότε μόνο η συσκευή δεν έχει καθόλου ρεύμα. z Επιλογή μεθόδου συγκόλλησης Ρυθμίστε αρχικά τον τρόπο συγκόλλησης με το πλήκτρο επιλογής τρόπου συγκόλλησης

να επιλέξετε μεταξύ Al (συγκόλληση αλουμινίου), MIG, MAG και FLUX (σωληνωτό σύρμα συλλιπάσματος). Στη συνέχεια μπορείτε να ρυθμίσετε την τάση και το ρεύμα με τους περιστροφικούς διακόπτες

Για σύρμα αλουμινίου καθώς και για μασίφ σύρμα 0,8 mm και σωληνωτό σύρμα συλλιπάσματος 1,0 mm μπορείτε να επιλέξετε τη λειτουργία SYN. Σε αυτή τη λειτουργία είναι ήδη συντονισμένα μεταξύ τους το ρεύμα και η τάση. Αυτή η ρύθμιση προτείνεται ιδίως σε μη εξασκημένους χρήστες. Για να ενεργοποιή- σετε το SYN επιλέξτε αρχικά τον επιθυμητό τρόπο συγκόλλησης και κρατήστε μετά το πλήκτρο επιλογής τρόπου συγκόλλησης

πατημένο για περ. 2 s. Σε κάθε περίπτωση θα πρέπει να εντοπίσετε τις ιδανικές ρυθμίσεις συγκόλλησης σε ένα δοκίμιο. z Συγκόλληση Προστασία από υπερφόρτιση Η συσκευή ηλεκτροσυγκόλλησης προστατεύεται από θερμική υπερφόρτιση με μια αυτόματη διάταξη προστασίας (θερμοστάτης με αυτόματη επανενεργοποίηση). Η διάταξη προστασίας διακόπτει το κύκλωμα ρεύματος σε περίπτωση υπερφόρτισης. Η ένδειξη O.H.

Σε περίπτωση ενεργοποίησης της διάταξης προστασίας, αφήστε τη συσκευή να κρυώσει. Μετά από περ. 15 λεπτά η συσκευή είναι ξανά σε ετοιμότητα λειτουργίας.GR/CY

Ένδειξη υπερέντασης Σε περίπτωση λανθασμένης χρήσης ενδέχεται το ρεύμα εξόδου να υπερβεί την προβλεπόμενη μέγιστη τιμή. Σε αυτή την περίπτωση η διάταξη προστασίας διακόπτει το κύκλωμα ρεύματος συγκόλλησης και στην οθόνη ανάβει η προειδοποίηση υπερέντασης «O.C». Όταν εμφανιστεί η προειδοποίηση υπερέντασης απενεργοποιήστε τη συσκευή με τον κεντρικό διακόπτη

. Μετά από περ. 15 λεπτά, η συσκευή είναι ξανά σε ετοιμότητα λειτουργίας και μπορείτε να την ενεργοποιήσετε με τον κεντρικό

Προστατευτική μάσκα συγκόλλησης ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΓΙΑ ΤΗΝ ΥΓΕΙΑ! Εάν δεν χρησιμοποιείτε την προστατευτική μάσκα συγκόλλησης, ενδέχεται οι εξερχόμενες από το ηλεκτρικό τόξο επιβλαβείς για την υγεία ακτίνες UV και η υψηλές θερμοκρασίες να τραυματίσουν τα μάτια σας. Χρησιμοποιείτε πάντα προστατευτική μάσκα συγκόλλησης, όταν εκτελείτε συγκόλληση. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ! Τα συγκολλημένα αντικείμενα καίνε πάρα πολύ, έτσι ώστε να μπορεί να καείτε. Χρησιμοποιείτε πάντα μια τσιμπίδα, για να μετακινείτε συγκολλημένα, καυτά αντικείμενα.

Στη συγκόλληση MIG προτείνεται ένα πάχος υλικού 2,0 mm – 3,0 mm στη συγκόλληση αλουμινίου και 0,8 mm – 3,0 mm στη συγκόλληση σιδήρου/χάλυβα. Αφού έχετε συνδέσει ηλεκτρικά τη συσκευή ηλεκτροσυγκόλλησης, ακολουθήστε την εξής διαδικασία: Συνδέστε το καλώδιο γείωσης με το σώμα

με το προς συγκόλληση αντικείμενο. Βεβαιωθείτε, ότι υπάρχει μια καλή ηλεκτρική επαφή. Στο σημείο που πρόκειται να συγκολλήσετε, πρέπει να καθαρίσετε το αντικείμενο από σκουριά και

Επιλέξτε το επιθυμητό ρεύμα συγκόλλησης ανάλογα με τη διάμετρο του σύρματος συγκόλλησης, το πάχος υλικού και το επιθυμητό βάθος καύσης. Μετακινήστε το ακροφύσιο του καυστήρα

στο σημείο του αντικειμένου, στο οποίο θέλετε να συγκολλήσετε και κρατήστε την προστατευτική μάσκα συγκόλλησης

μπροστά από το πρόσωπο. Πατήστε το πλήκτρο του καυστήρα

, για να ωθήσετε το σύρμα συγκόλλησης. Όταν είναι αναμμένο το ηλεκτρικό τόξο, η συσκευή προωθεί σύρμα συγκόλλησης στο λουτρό συγκόλλησης. Προσδιορίστε την ιδανική ρύθμιση του ρεύματος συγκόλλησης με δοκιμές σε ένα δοκίμιο. Ένα καλά ρυθμισμένο ηλεκτρικό τόξο έχει έναν απαλό, ομοιόμορφα βόμβο. Σε περίπτωση βραχνού ή σκληρού κροταλίσματος επιλέξτε μια υψηλότερη βαθμίδα ισχύος (αύξηση ρεύματος συγκόλλησης). Όταν έχει επαρκές μέγεθος ο φακός συγκόλλησης, καθοδηγείτε τον καυστήρα

αργά κατά μήκος της ακμής που επιθυμείτε. Η απόσταση ανάμεσα στο ακροφύσιο καυστήρα και το αντικείμενο θα πρέπει να είναι όσο το δυνατό πιο μικρή (σε καμία περίπτωση μεγαλύτερη από 10 mm). Ενδεχομένως με ελαφριά μετακίνηση, αυξήστε λίγο το λουτρό συγκόλλησης. Για τους λιγότερο έμπειρους η πρώτη δυσκολία έγκειται στη δημιουργία ενός σωστού ηλεκτρικού τόξου. Για τον σκοπό αυτό πρέπει να ρυθμιστεί σωστά το ρεύμα συγκόλλησης. Το βάθος καύσης (αντιστοιχεί στο βάθος της ραφής συγκόλλησης στο υλικό) θα πρέπει να είναι κατά το δυνατό βαθύ, το λουτρό συγκόλλησης δεν θα πρέπει ωστόσο να πέφτει μέσα από το αντικείμενο. Εάν το ρεύμα συγκόλλησης είναι πολύ χαμηλό, δεν μπορεί να λιώσει σωστά το σύρμα συγκόλλησης. Ως συνέπεια, το σύρμα συγκόλλησης βυθίζεται συχνά στο λουτρό συγκόλλησης μέχρι το αντικείμενο. Επιτρέπεται να απομακρύνετε τη σκωρία από τη ραφή μόνο αφού κρυώσει. Για να συνεχίσετε μια συγκόλληση σε μια ραφή που έχετε διακόψει:428 GR/CY Αφαιρέστε πρώτα τη σκωρία στο σημείο εφαρμογής. Στον αρμό συγκόλλησης ανάψτε το ηλεκτρικό τόξο, καθοδηγήστε το στο σημείο σύνδεσης, εκεί λιώστε το σωστά και στη συνέχεια συνεχίστε τη ραφή συγκόλλησης. Ρύθμιση κατάλληλων παραμέτρων ρεύματος και τάσης για συγκόλληση αλουμινίου με σύρμα αλουμινίου. Για τη συγκόλληση αλουμινίου προτείνονται χαμηλότερες τάσεις από ό,τι για τη συγκόλληση σιδήρου/ χάλυβα. Για τη ρύθμιση του αντίστοιχου εύρους τάσης μπορείτε να ακολουθήσετε την εξής διαδικασία: προετοιμάστε τη συσκευή, όπως περιγράφεται προηγουμένως «Προσαρμογή συσκευής για συγκόλληση μασίφ σύρματος με αδρανές αέριο». Επιλέξτε για τη συγκόλληση σύρματος αλουμινίου τη ρύθμιση «1.0/Al(5356)» με το πλήκτρο επιλογής τρόπου συγκόλλησης

. Για τη συγκόλληση λαμαρίνας αλουμινίου 2 mm μπορείτε να ρυθμίζετε ως ενδεικτικές τιμές 14,5 Volt και ρεύμα 91 αμπέρ. Εδώ μπορείτε επίσης να χρησιμοποιήσετε τη λειτουργία SYN που περιγράφεται στον τρόπο συγκόλλησης. Οι ιδανικές ρυθμίσεις συγκόλλησης θα πρέπει να εντοπίζονται σε ένα δοκίμιο. ΠΡΟΣΟΧΗ!: Λάβετε υπόψη, ότι μετά τη συγκόλληση πρέπει να αποθέτετε τον καυστήρα πάντα σε ένα μονωμένο υπόστρωμα. Απενεργοποιείτε πάντα τη συσκευή ηλεκτροσυγκόλλησης μετά το πέρας των εργασιών συγκόλλησης και σε διαλείμματα, και αποσυνδέετε πάντα το φις τροφοδοσίας από την πρίζα. z Δημιουργία ραφής συγκόλλησης Σημειακή ραφή ή συγκόλληση κατ' άκρα Ο καυστήρας ωθείται προς τα εμπρός. Αποτέλεσμα: Το βάθος καύσης είναι μικρότερο, το πλάτος της ραφής μεγαλύτερο, το επάνω κορδόνι ραφής (ορατή επιφάνεια της ραφής συγκόλλησης) πιο επίπεδο και η ανοχή σφαλμάτων ένωσης (σφάλμα στην τήξη υλικού) μεγαλύτερη. Τραβηχτή ραφή ή τραβηχτή συγκόλληση Ο καυστήρας απομακρύνεται από τη ραφή συγκόλλησης (εικ. U). Αποτέλεσμα: Βάθος καύσης μεγαλύτερο, πλάτος ραφής μικρότερο, επάνω κορδόνι ραφής ψηλότερο και ανοχή σφαλμάτων ένωσης

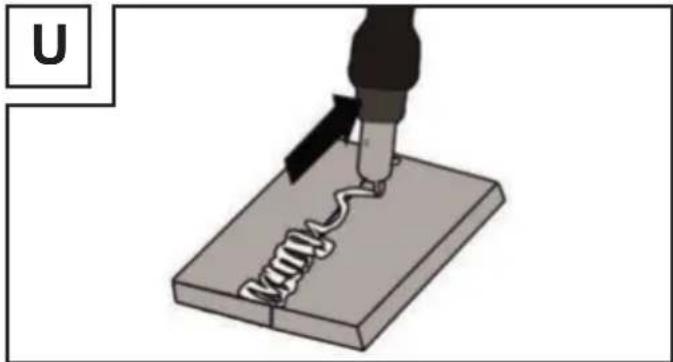

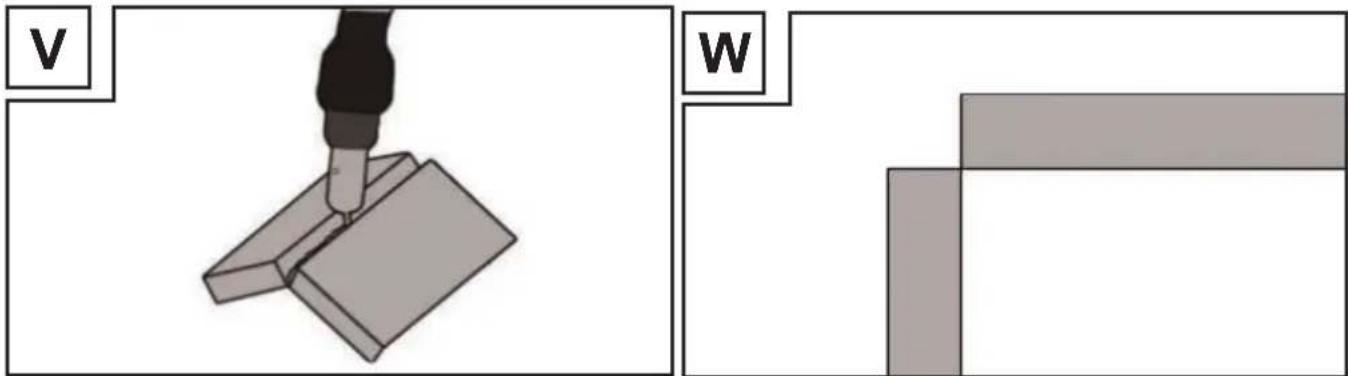

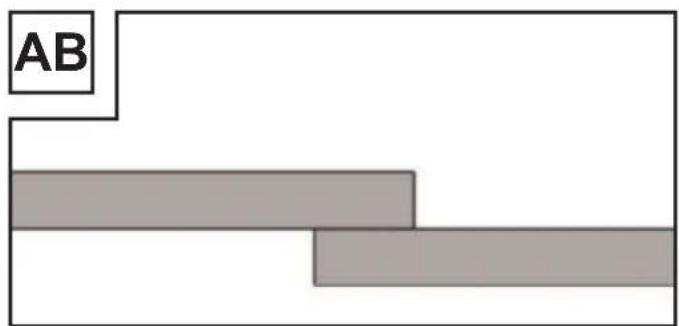

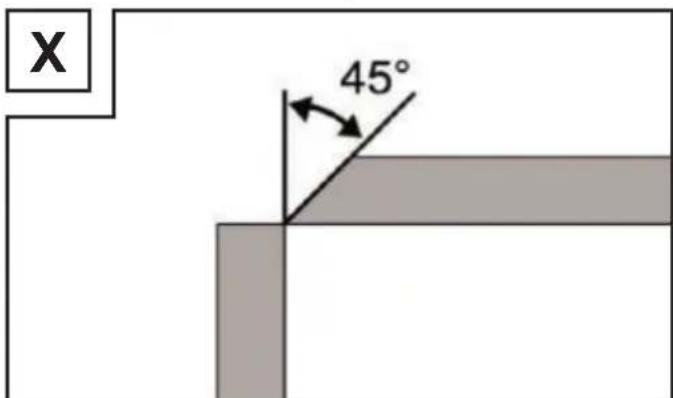

Συνδέσεις συγκόλλησης Υπάρχουν δύο βασικοί τρόποι σύνδεσης στην τεχνολογία συγκόλλησης: Μετωπική ραφή (εξωτερική γωνία) και αυχενική ραφή (εσωτερική γωνία και επικάλυψη). Συνδέσεις μετωπικής ραφής Σε συνδέσεις μετωπικής ραφής με πάχος υλικού έως 2 mm οι ακμές συγκόλλησης ενώνονται πλήρως μεταξύ τους. Για μεγαλύτερα πάχη θα πρέπει να επιλέγετε μια απόσταση 0,5–4 mm. Η ιδανική απόσταση εξαρτάται από το συγκολλημένο υλικό (αλουμίνιο ή χάλυβας), τη σύνθεση του υλικού καθώς και τον επιλεγμένο τρόπο συγκόλλησης. Αυτή η απόσταση θα πρέπει να εντοπίζεται σε ένα δοκίμιο. Επίπεδες συνδέσεις μετωπικής ραφής Οι συγκολλήσεις θα πρέπει να εκτελούνται χωρίς διακοπή και με επαρκές βάθος καύσης, επομένως είναι εξαιρετικά σημαντική μια καλή προετοιμασία. Η ποιότητα του αποτελέσματος της συγκόλλησης επηρεάζεται από τα εξής: την ένταση ρεύματος, την απόσταση ανάμεσα στις ακμές συγκόλλησης,GR/CY

την κλίση του καυστήρα και τη διάμετρο του σύρματος συγκόλλησης. Όσο πιο κάθετα κρατάτε τον καυστήρα πάνω από το αντικείμενο, τόσο μεγαλύτερο είναι το βάθος καύσης και αντίστροφα.

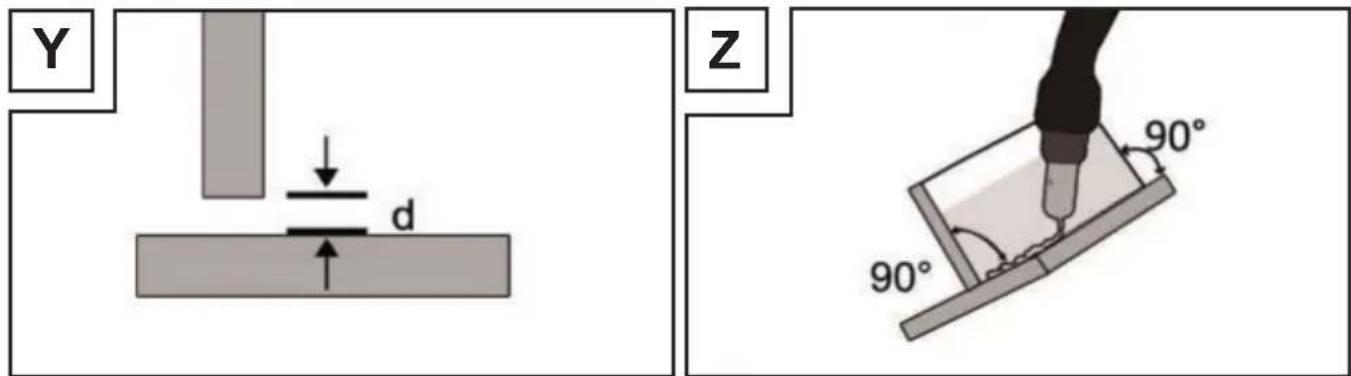

Για την πρόληψη ή μείωση παραμορφώσεων, οι οποίες ενδέχεται να παρουσιαστούν κατά τη σκλήρυνση του υλικού, είναι καλό να ακινητοποιείτε τα αντικείμενα με μια διάταξη. Πρέπει να αποφεύγετε να τεντώνετε τη συγκολλημένη δομή, για να αποφεύγονται θραύσεις στη συγκόλληση. Αυτές οι δυσκολίες μπορούν να μειωθούν, εάν υπάρχει η δυνατότητα να περιστρέψετε το αντικείμενο έτσι, ώστε η συγκόλληση να μπορεί να εκτελεστεί σε δύο αντίθετα στάδια. Συνδέσεις συγκόλλησης στην εξωτερική γωνία Μια προετοιμασία τέτοιου είδους είναι πολύ εύκολη (εικ. V, W).

Σε πιο παχιά υλικά δεν έχει ωστόσο πλέον νόημα. Σε αυτή την περίπτωση είναι καλύτερο να προετοι- μάσετε μια σύνδεση όπως παρακάτω, στην οποία θα λοξοτομήσετε την ακμή μιας πλάκας (εικ. X).

Συνδέσεις αυχενικής ραφής Μια αυχενική ραφή δημιουργείται, όταν τα αντικείμενα είναι κάθετα μεταξύ τους. Η ραφή θα πρέπει να έχει το σχήμα ενός τριγώνου με ισομήκεις πλευρές και έναν ελαφρύ αυχένα (εικ. Y, Z).430 GR/CY Συνδέσεις συγκόλλησης στην εσωτερική γωνία Η προετοιμασία αυτής της σύνδεσης συγκόλλησης είναι πολύ εύκολη και πραγματοποιείται σε πάχη μέχρι 5 mm. Η διάσταση «d» πρέπει να μειωθεί στο ελάχιστο και δεν θα πρέπει να είναι σε καμία περίπτωση μικρότερη από 2 mm (εικ. Y).

Σε πιο παχιά υλικά δεν έχει ωστόσο πλέον νόημα. Σε αυτή την περίπτωση είναι καλύτερο να προετοι- μάσετε μια σύνδεση όπως στην εικόνα X, στην οποία θα λοξοτομήσετε την ακμή μιας πλάκας. Επικαλυπτικές συνδέσεις συγκόλλησης Η συνηθέστερη προετοιμασία είναι αυτή με ίσιες ακμές συγκόλλησης. Η συγκόλληση ξεκολλάει με μια κανονική γωνιακή ραφή συγκόλλησης. Πρέπει να πλησιάσετε τα δύο αντικείμενα, όπως στην εικόνα AB, όσο πιο κοντά γίνεται.

z Συγκόλληση MMA Βεβαιωθείτε ότι ο κεντρικός διακόπτης

είναι τοποθετημένος στη θέση «O» («OFF») και ότι το φις τροφοδοσίας

δεν είναι συνδεδεμένο στην πρίζα. Συνδέστε την τσιμπίδα ηλεκτροδίων

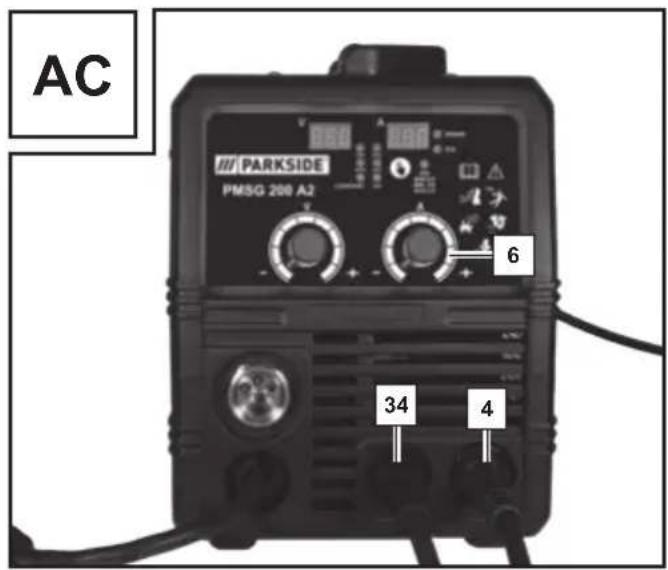

στη συσκευή ηλεκτροσυγκόλλησης, όπως στην εικόνα ΑC. Προσέξτε σχετικά επίσης τις πληροφορίες του κατασκευαστή των ηλεκτροδίων. Φορέστε σύμφωνα με τις οδηγίες κατάλληλη προστατευτική ενδυμασία και προετοιμάστε τον χώρο εργασίας σας. Συνδέστε το σώμα

στο κατεργαζόμενο αντικείμενο. Συνδέστε το ηλεκτρόδιο στην τσιμπίδα ηλεκτροδίων

Θέστε σε λειτουργία τη συσκευή, θέτοντας τον κεντρικό διακόπτη

στη θέση «Ι» («OΝ»). Επιλέξτε τη λειτουργία «MMA» με το πλήκτρο επιλογής τρόπου συγκόλλησης

, μέχρι να ανάψει η ενδεικτική λυχνία δίπλα από το «MMA». Ρυθμίστε το ρεύμα συγκόλλησης με τον περιστροφικό διακόπτη ρύθμισης ρεύματος συγκόλλησης

ανάλογα με το ηλεκτρόδιο που χρησιμοποιείτε.GR/CY

ΥΠΟΔΕΙΞΗ: Για ενδεικτικές τιμές για το ρεύμα συγκόλλησης που πρέπει να ρυθμίσετε ανάλογα με τη διάμετρο του ηλεκτροδίου, ανατρέξτε στον ακόλουθο πίνακα. Ø ηλεκτροδίου Ρεύμα συγκόλλησης 1,6 mm 40–60 A 2,0 mm 60–80 A 2,5 mm 80–100 A 3,2 mm 100–140 A ΠΡΟΣΟΧΗ: Δεν επιτρέπεται να φέρνετε σε άμεση επαφή το σώμα

και την τσιμπίδα ηλεκτρο-

/το ηλεκτρόδιο. ΠΡΟΣΟΧΗ: Στη συγκόλληση με βέργες, πρέπει να συνδέετε την τσιμπίδα ηλεκτροδίων

σύμφωνα με τις οδηγίες του κατασκευαστή των ηλεκτροδίων. Συγκρατήστε την προστατευτική μάσκα συγκόλλησης

μπροστά από το πρόσωπο και αρχίστε τη διαδικασία συγκόλλησης. Για να τερματίσετε τη διαδικασία εργασίας, θέστε τον κεντρικό διακόπτη ON / OFF

«Ο» («OFF»). ΠΡΟΣΟΧΗ: Όταν ενεργοποιηθεί ο θερμοστάτης ανάβει η ένδειξη O.H.

Σε αυτή την περίπτωση δεν είναι δυνατή η περαιτέρω συγκόλληση. Η συσκευή εξακολουθεί να είναι σε λειτουργία, για να κρυώσει ο ανεμιστήρας τη συσκευή. Μόλις η συσκευή είναι ξανά σε ετοιμότητα λειτουργίας, σβήνει η ένδειξη O.H.

. Η λειτουργία συγκόλλησης είναι πλέον ξανά διαθέσιμη. ΠΡΟΣΟΧΗ: Μην ταμπονάρετε με το ηλεκτρόδιο το κατεργαζόμενο αντικείμενο. Ενδέχεται να προκαλέσετε ζημιά και να δυσκολέψετε την έναυση του ηλεκτρικού τόξου. Μόλις γίνει έναυση του ηλε- κτρικού τόξου, προσπαθήστε να διατηρήσετε μια απόσταση από το κατεργαζόμενο αντικείμενο, που να αντιστοιχεί στη διάμετρο ηλεκτροδίου που χρησιμοποιείτε. Η απόσταση θα πρέπει να παραμένει κατά το δυνατό σταθερή, όσο πραγματοποιείτε τη συγκόλληση. Η κλίση του ηλεκτροδίου προς την κατεύθυνση εργασίας θα πρέπει να ανέρχεται σε 20–30 μοίρες.432 GR/CY ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντα μια τσιμπίδα, για να απομακρύνετε τα καταναλωμένα ηλεκτρόδια ή για να μετακινείτε καυτά αντικείμενα. Λάβετε υπόψη, ότι μετά τη συγκόλληση πρέπει να αποθέτετε πάντα σε ένα μονωμένο υπόστρωμα την τσιμπίδα ηλεκτροδίων. Επιτρέπεται να απομακρύ- νετε τη σκωρία από τη ραφή μόνο αφού κρυώσει. Για να συνεχίσετε μια συγκόλληση σε μια ραφή που έχετε διακόψει: Αφαιρέστε πρώτα τη σκωρία από το σημείο σύνδεσης. Στον αρμό συγκόλλησης ανάψτε το ηλεκτρικό τόξο, καθοδηγήστε το στο σημείο σύνδεσης, εκεί λιώστε το σωστά και στη συνέχεια συνεχίστε τη ραφή συγκόλλησης. ΠΡΟΣΟΧΗ: Από την εργασία συγκόλλησης αναπτύσσονται υψηλές θερμοκρασίες. Για αυτόν τον λόγο πρέπει να αφήνετε τη συσκευή ηλεκτροσυγκόλλησης μετά τη χρήση να λειτουργεί χωρίς φορτίο τουλάχιστον μισή ώρα. Εναλλακτικά, αφήστε τη συσκευή να κρυώσει μία ώρα. Επιτρέπεται να συσκευάζετε και να αποθηκεύετε τη συσκευή μόνο όταν έχει επανέλθει η θερμοκρασία της συσκευής σε κανονικά επίπεδα. ΠΡΟΣΟΧΗ: Μια τάση, που είναι 10 % χαμηλότερη από την ονομαστική τάση εισόδου της συσκευής ηλεκτροσυγκόλλησης, μπορεί να έχει τις ακόλουθες συνέπειες: Το ρεύμα της συσκευής μειώνεται. Το ηλεκτρικό τόξο κόβεται ή γίνεται ασταθές.

Η ακτινοβολία από το ηλεκτρικό τόξο μπορεί να προκαλέσει φλεγμονές στα μάτια και εγκαύματα

Οι σκωρίες ψεκασμού και τήξης μπορεί να προκαλέσουν τραυματισμούς στα μάτια και εγκαύματα. Τοποθετήστε την προστατευτική μάσκα συγκόλλησης όπως περιγράφεται στο «Τοποθέτηση προστατευτικής μάσκας συγκόλλησης». Επιτρέπεται αποκλειστικά και μόνο η χρήση καλωδίων συγκόλλησης, τα οποία περιλαμβάνονται στην παράδοση. Επιλέξτε ανάμεσα σε πονταριστή και τραβηχτή συγκόλληση. Στη συνέχεια απεικονίζεται η επίδραση της κατεύθυνσης κίνησης στα χαρακτηριστικά της ραφής συγκόλλησης: Πονταριστή συγκόλληση Τραβηχτή συγκόλληση Διείσδυση μικρότερη μεγαλύτερη Πλάτος ραφής συγκόλλησης μεγαλύτερο μικρότερο Κορδόνι συγκόλλησης πιο ρηχό πιο ψηλό Σφάλματα ραφής συγκόλλησης περισσότερα λιγότερα ΥΠΟΔΕΙΞΗ: Αποφασίζετε μόνοι σας, ποιος τρόπος συγκόλλησης είναι πιο κατάλληλος, αφού συγκολλήσετε ένα δοκίμιο.GR/CY

ΥΠΟΔΕΙΞΗ: Μετά την πλήρη φθορά του ηλεκτροδίου πρέπει να το αντικαταστήσετε. Προστατευτική μάσκα συγκόλλησης ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΓΙΑ ΤΗΝ ΥΓΕΙΑ! Εάν δεν χρησιμοποιείτε την προστατευτική μάσκα συγκόλλησης, ενδέχεται οι εξερχόμενες από το ηλεκτρικό τόξο επιβλαβείς για την υγεία ακτίνες UV και η υψηλές θερμοκρασίες να τραυματίσουν τα μάτια σας. Χρησιμοποιείτε πάντα προστατευτική μάσκα συγκόλλησης, όταν εκτελείτε συγκόλληση. z Συγκόλληση WIG/TIG Για τη συγκόλληση WIG/TIG ακολουθήστε τις πληροφορίες για τον καυστήρα σας WIG. Μπορείτε να επιλέξετε τη λειτουργία WIG/TIG με το πλήκτρο επιλογής τρόπου συγκόλλησης

. Επιλέξτε για αυτόν τον σκοπό τη θέση «TIG». z Συντήρηση και καθαρισμός ΥΠΟΔΕΙΞΗ: Για την απρόσκοπτη λειτουργία της και την τήρηση των απαιτήσεων ασφαλείας, η συσκευή ηλεκτροσυγκόλλησης πρέπει να υποβάλλεται τακτικά σε σέρβις και σε γενική επισκευή. Από ακατάλληλη ή λανθασμένη χρήση ενδέχεται να προκληθεί αδυναμία λειτουργίας και ζημιές στη συσκευή. Αναθέτετε τις επισκευές μόνο σε εκπαιδευμένους ηλεκτρολόγους. Κλείστε την κύρια τροφοδοσία ρεύματος καθώς και τον κεντρικό διακόπτη της συσκευής, πριν εκτελέσετε εργασίες συντήρησης στη συσκευή ηλεκτροσυγκόλλησης. Καθαρίζετε τακτικά τη συσκευή ηλεκτροσυγκόλλησης και τα αξεσουάρ με αέρα, μάλλινο ύφασμα καθαρισμού ή βούρτσα. Σε περίπτωση βλάβης ή απαραίτητης αντικατάστασης μερών της συσκευής απευθυνθείτε στο κατάλληλο ειδικευμένο προσωπικό. z Υποδείξεις για το περιβάλλον και πληροφορίες απόρριψης ΜΗΝ ΠΕΤΑΤΕ ΗΛΕΚΤΡΙΚΕΣ ΣΥΣΚΕΥΕΣ ΣΤΑ ΟΙΚΙΑΚΑ ΑΠΟΡΡΙΜΜΑΤΑ! ΑΝΑΚΤΗΣΗ ΠΡΏΤΏΝ ΥΛΏΝ ΑΝΤΙ ΓΙΑ ΔΙΑΘΕΣΗ ΑΠΟΡΡΙΜΜΑΤΏΝ! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ πρέπει οι χρησιμοποιημένες ηλεκτρικές συσκευές να συλλέγονται και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Το σύμβολο του διαγραμμένου κάδου απορριμμάτων σημαίνει, ότι αυτή η συσκευή δεν επιτρέπεται να απορρίπτεται στα οικιακά απορρίμματα στο τέλος της διάρκειας χρήσης της. Η συσκευή πρέπει να παραδίδεται σε διαμορφωμένα σημεία συλλογής, εταιρείες ανακύκλωσης και επιχειρήσεις διάθεσης απορριμμάτων. Πραγματοποιούμε δωρεάν την απόρριψη των ελαττωματικών συσκευών που έχετε επιστρέψει. Οι πωλητές ηλεκτρικών και ηλεκτρονικών συσκευών καθώς και οι πωλητές τροφίμων είναι επιπρόσθετα υποχρεωμένοι να δέχονται επιστροφές. Η LIDL σας παρέχει δυνατότητες επιστροφής απευθείας στα καταστήματα και στις αγορές. Η επιστροφή και η απόρριψη είναι για εσάς δωρεάν. Με την αγορά μιας καινούργιας συσκευές έχετε το δικαίωμα να επιστρέψετε δωρεάν μια αντίστοιχη παλιά συσκευή. Επιπρόσθετα έχετε τη δυνατότητα, ανεξάρτητα από την αγορά μιας καινούργιας συσκευής, να παρα- δώσετε δωρεάν (μέχρι και τρεις) παλιές συσκευές, οι οποίες δεν έχουν καμία διάσταση μεγαλύτερη από 25 cm. Διαγράψτε πριν από την επιστροφή όλα τα δεδομένα προσωπικού χαρακτήρα. Αφαιρέστε πριν από την επιστροφή τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες, που δεν περικλείονται από την παλιά συσκευή, καθώς και τις λάμπες, οι οποίες μπορούν να αφαιρεθούν χωρίς καταστροφή και παραδώστε τις για ξεχωριστή συλλογή.434 GR/CY Οι μπαταρίες που περιέχουν επιβλαβείς ουσίες φέρουν τα διπλανά σύμβολα, τα οποία παραπέμπουν στην απαγόρευση της απόρριψης στα οικιακά απορρίμματα. Οι ονομασίες για τα καθοριστικά βαρέα μέταλλα είναι οι εξής: Cd = κάδμιο, Hg = υδράργυ- ρος, Pb = μόλυβδος. Παραδώστε τις χρησιμοποιημένες μπαταρίες σε ένα σημείο απόρριψης στον δήμο ή στην κοινότητά σας ή επιστρέψτε τις στο κατάστημα. Εκπληρώνετε έτσι τις νομικές υποχρεώσεις και συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος. Προσέξτε τη σήμανση στα διάφορα υλικά συσκευασίας και απορρίψτε τα ενδεχομένως ξεχωριστά. Τα υλικά συσκευασίας επισημαίνονται με συντμήσεις (a) και ψηφία (b) με την ακόλουθη σημασία:1–7: Πλαστικά, 20–22: Χαρτί και χαρτόνι, 80–98: Σύνθετα υλικά. z Δήλωση συμμόρφωσης ΕΕ

δηλώνει ως μοναδική υπεύθυνη, ότι το προϊόν Συσκευή ηλεκτροσυγκόλλησης IAN: 409153_2207 Αρ. είδους: 2575 Έτος κατασκευής: 2023/18 Μοντέλο: PMSG 200 A2 ικανοποιεί τις ουσιαστικές απαιτήσεις προστασίας, οι οποίες καθορίζονται στις ευρωπαϊκές οδηγίες Οδηγία ΕΕ για την ηλεκτρομαγνητική συμβατότητα: 2014/30/EΕ Οδηγία περί χαμηλής τάσης: 2014/35/EΕ Οδηγία για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό (RoHS): 2011/65/EΕ + 2015/863/EΕ και τις τροποποιήσεις τους. Το προαναφερόμενο αντικείμενο της δήλωσης ικανοποιεί τις διατάξεις της οδηγίας 2011/65/EΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό. Η αξιολόγηση της συμμόρ- φωσης βασίστηκε στα ακόλουθα εναρμονισμένα πρότυπα: EN 60974-6:2016 EN 60974-10:2014/A1:2015GR/CY

St. Ingbert, 1/10/2022 Dr. Christian Weyler - Διασφάλιση ποιότητας - z Υποδείξεις για τη διεκπεραίωση της εγγύησης και του σέρβις Εγγύηση της Creative Marketing & Consulting GmbH Αγαπητέ πελάτη, αυτή η συσκευή καλύπτεται από εγγύηση 3 ετών από την ημερομηνία αγοράς. Αν προϊόν φέρει ελατ-τώματα, μπορείτε να ασκήσετε τα νόμιμα δικαιώματά σας έναντι του κατασκευαστή του προϊόντος. Τα νόμιμα δικαιώματά σας δεν περιορίζονται από την εγγύηση της εταιρείας μας που περιγράφεται παρακάτω. z Όροι εγγύησης Η περίοδος εγγυητικής κάλυψης αρχίζει από την ημερομηνία αγοράς. Φυλάξτε προσεκτικά την πρω- τότυπη απόδειξη της ταμειακής μηχανής. Αυτό το έντυπο είναι απαραίτητο ως αποδεικτικό στοιχείο για

Αν εντός τριών ετών από την ημερομηνία αγοράς του προϊόντος παρουσιαστεί κάποια αστοχία υλικού ή κατασκευαστικό ελάττωμα, θα επισκευάσουμε ή θα αντικαταστήσουμε, κατά την κρίση μας, το προϊόν δωρεάν. Αυτή η παροχή στα πλαίσια της εγγύησης προϋποθέτει ότι θα μας παραδώσετε το ελαττωματικό προϊόν εντός της τριετούς περιόδου μαζί με το παραστατικό αγοράς (απόδειξη ταμειακής μηχανής) και μια σύντομη περιγραφή σχετικά με το ελάττωμα και τον χρόνο που παρουσιάστηκε. Αν το ελάττωμα καλύπτεται από την εγγύησή μας, θα παραλάβετε το επισκευα-σμένο ή ένα καινούργιο

O ΝΟΜΟΣ 2251/1194 προβλέπει ότι ο χρόνος εγγύησης αρχίζει εκ νέου σε περίπτωση αντικατάστασης της συσκευής. z Έκταση της εγγύησης Η συσκευή έχει κατασκευαστεί σχολαστικά σύμφωνα με αυστηρές προδιαγραφές ποιότητας και υποβάλλεται σε μεθοδικό έλεγχο πριν την παράδοσή της. Η παροχή εγγύησης ισχύει για αστοχίες υλικού και κατασκευαστικά ελαττώματα. Η εγγύηση δεν καλύπτει εξαρτήματα του προϊόντος τα οποία υπόκεινται σε φυσιολογική φθορά και, ως εκ τούτου, μπορούν να θεωρηθούν ως αναλώσιμα ή ζημιές σε εύθραυστα εξαρτήματα, π.χ. διακόπτες, μπαταρίες ή παρόμοια εξαρτήματα κατα-σκευασμένα από γυαλί. Η εγγύηση παύει να ισχύει, αν το προϊόν έχει υποστεί ζημιές, δεν έχει χρησιμοποιηθεί ή δεν έχει συντη- ρηθεί σωστά. Για τη σωστή χρήση του προϊόντος πρέπει να τηρούνται επακριβώς όλες οι οδηγίες που αναφέρονται στις οδηγίες χρήσης. Πρέπει να αποφεύγονται οπωσδήποτε σκοποί χρήσης και ενέργειες για τις οποίες υπάρχουν προτάσεις αποφυγής ή προειδοποιήσεις στις οδηγίες χρήσης. Το προϊόν προορίζεται μόνο για ιδιωτική και όχι για εμπορική χρήση. Σε περίπτωση καταχρηστικού και μη ενδεδειγμένου χειρισμού, χρήσης βίας και επεμβάσεων που δεν πραγματοποιήθηκαν από το εξουσιοδοτημένο παράρτημα του σέρβις μας, παύει να ισχύει η εγγύηση. z Διεκπεραίωση σε περίπτωση εγγύησης Για τη γρήγορη διεκπεραίωση του θέματός σας, ακολουθήστε τις εξής υποδείξεις: Έχετε στη διάθεσή436 GR/CY σας σε όλες τις ερωτήσεις σας την απόδειξη της ταμειακής μηχανής και τον αριθμό προϊόντος (π.χ. IAN) ως αποδεικτικά της αγοράς. Ο αριθμός προϊόντος υπάρχει στην πινακίδα τύπου, σε εγχάραξη, στο εξώφυλλο των οδηγιών σας (κάτω αριστερά) ή ως αυτοκόλλητο στην πίσω ή στην κάτω πλευρά. Σε περίπτωση σφαλμάτων λειτουργίας ή άλλων ελαττωμάτων, επικοινωνήστε αρχικά με το παρακάτω τμήμα σέρβις τηλεφωνικά ή μέσω ηλεκτρονικού ταχυδρομείου. Στη συνέχεια μπορείτε να αποστείλετε δωρεάν ένα προϊόν που θεωρείτε ελαττωματικό στη διεύθυνση σέρβις που σας γνωστοποιήθηκε, επισυνάπτοντας το παραστατικό αγοράς (απόδειξη ταμειακής) και περιγράφοντας το ελάττωμα και πότε εμφανίστηκε. ΥΠΟΔΕΙΞΗ: Από τη διεύθυνση www.lidl-service.com μπορείτε να κατεβάσετε αυτό και πολλά άλλα εγχειρίδια, βίντεο προϊόντων και λογισμικό. Με αυτόν τον κωδικό QR μεταβαίνετε απευθείας στη σελίδα του σέρβις της Lidl (www.lidl-service.com) και μπορείτε να ανοίξετε τις οδηγίες χρήσης εισάγοντας τον αριθμό προϊόντος (IAN) 409153 z Σέρβις Τρόποι επικοινωνίας: GR, CY Όνομα: C. M. C. GmbH Ιστοσελίδα: www.cmc-creative.de E-Mail: [e-mail] Τηλέφωνο: 801 5000 019 Έδρα: Γερμανία IAN 409153_2207 Λάβετε υπόψη ότι η ακόλουθη διεύθυνση δεν είναι η διεύθυνση για το σέρβις. Επικοινωνήστε αρχικά με το προαναφερόμενο σέρβις.
