NAVODILA ZA UPORABO PMSG 200 A2 PARKSIDE

Predbranjemodpritestransslikamiinsenatoseznanitezvsemifunkcijaminaprave.

Nejprve spojte konektor

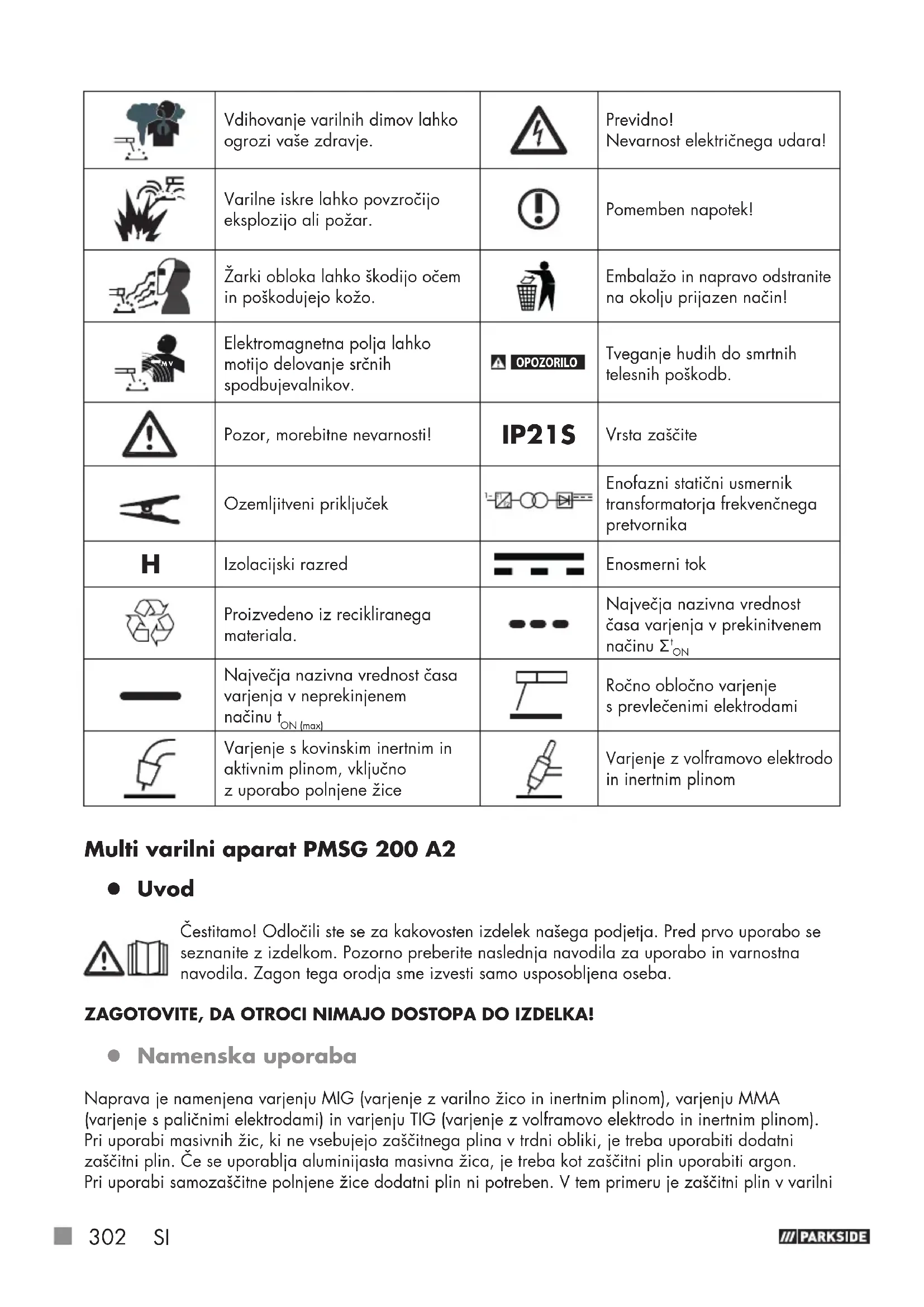

1 eff Efektivna vrednost najvišjega omrežnega toka

Vdihovanje varilnih dimov lahko ogrozi vaše zdravje. Previdno! Nevarnost električnega udara! Varilne iskre lahko povzročijo eksplozijo ali požar. Pomemben napotek! Žarki obloka lahko škodijo očem in poškodujejo kožo. Embalažo in napravo odstranite na okolju prijazen način!

Elektromagnetna polja lahko motijo delovanje srčnih spodbujevalnikov. OPOZORILO Tveganje hudih do smrtnih telesnih poškodb. Pozor, morebitne nevarnosti! IP21S Vrsta zaščite Ozemljitveni priključek Enofazni statični usmernik transformatorja frekvenčnega pretvornika

Izolacijski razred Enosmerni tok Proizvedeno iz recikliranega materiala. Največja nazivna vrednost časa varjenja v prekinitvenem načinu Σ

Največja nazivna vrednost časa varjenja v neprekinjenem načinu t ON (max) Ročno obločno varjenje s prevlečenimi elektrodami Varjenje s kovinskim inertnim in aktivnim plinom, vključno z uporabo polnjene žice Varjenje z volframovo elektrodo in inertnim plinom Multi varilni aparat PMSG 200 A2 z Uvod Čestitamo! Odločili ste se za kakovosten izdelek našega podjetja. Pred prvo uporabo se seznanite z izdelkom. Pozorno preberite naslednja navodila za uporabo in varnostna navodila. Zagon tega orodja sme izvesti samo usposobljena oseba. ZAGOTOVITE, DA OTROCI NIMAJO DOSTOPA DO IZDELKA! z Namenska uporaba Naprava je namenjena varjenju MIG (varjenje z varilno žico in inertnim plinom), varjenju MMA (varjenje s paličnimi elektrodami) in varjenju TIG (varjenje z volframovo elektrodo in inertnim plinom). Pri uporabi masivnih žic, ki ne vsebujejo zaščitnega plina v trdni obliki, je treba uporabiti dodatni zaščitni plin. Če se uporablja aluminijasta masivna žica, je treba kot zaščitni plin uporabiti argon. Pri uporabi samozaščitne polnjene žice dodatni plin ni potreben. V tem primeru je zaščitni plin v varilniSI

žici vsebovan v praškasti obliki in se zato vodi neposredno v oblok. Zaradi tega je naprava neobčutljiva na veter pri delu na prostem. Uporabljajte samo žične elektrode, ki so primerne za napravo. Ta varilni aparat je primeren za ročno obločno varjenje (varjenje MMA) jekla, nerjavečega jekla, jeklene pločevine in litega materiala z uporabo ustreznih oplaščenih elektrod. Upoštevajte podatke proi- zvajalca elektrod. Uporabljati se sme le elektrode, ki so primerne za ta aparat. Pri varjenju z volframovo elektrodo in inertnim plinom (TIG varjenje) morate poleg navodil za obratovanje in varnostnih navodil uporabljenega TIG-gorilnika upoštevati tudi navodila in varnostna navodila v teh navodilih za uporabo. Nepravilno ravnanje z izdelkom predstavlja tveganje za ljudi, živali in premoženje. Varilna maska se lahko uporablja samo z varilnimi zaščitnimi stekli ter namenskimi stekli, ki so ustrezno označena in se načeloma lahko uporabljajo samo za varjenje. Varilna maska ni primerna za lasersko varjenje! Izdelek uporabljajte samo, kot je opisano, in za navedena področja uporabe. Dobro shranite ta navodila za uporabo. Pri predaji tretji osebi izdelku priložite tudi celotno dokumentacijo. Vsaka uporaba, ki odstopa od predvidene, je prepovedana in morebiti nevarna. Škoda, ki nastane zaradi neupoštevanja navodil ali zlorabe, ni zajeta v kritju garancije in ni odgovornost proizvajalca. V primeru komercialne uporabe garancija preneha veljati. Namenska uporaba vključuje tudi upoštevanje varnostnih navodil in navodil za montažo ter delovnih navodil v navodilih za uporabo. Veljavne predpise o preprečevanju nesreč morate skrbno upoštevati. Naprave se ne sme uporabljati: v prostorih, ki niso zadosti prezračeni, v okolju, kjer obstaja nevarnost eksplozije, za odtaljevanje cevi, v bližini oseb s srčnim spodbujevalnikom in v bližini lahko vnetljivih snovi. Preostalo tveganje Tudi če pravilno upravljate napravo, ostajajo ostala tveganja. V zvezi z zasnovo in konstrukcijo tega Multi varilnega aparata se lahko pojavijo naslednje nevarnosti: poškodbe oči zaradi bleščanja, dotikanje vročih delov naprave ali obdelovanca (poškodbe zaradi opeklin), ob nestrokovni zaščiti nevarnost nesreč in požara zaradi letečih isker ali delcev žlindre, zdravju nevarne emisije dima in plinov, ob pomanjkanju zraka oz. nezadostnem odsesavanju v zaprtih prostorih. NAPOTEK: Zmanjšajte preostalo tveganje s skrbno in pravilno uporabo naprave ter upoštevanjem vseh navodil. z Obseg dobave 1 Multi varilni aparat PMSG 200 A2 1 varilna šoba 1,0mm (predhodno nameščena, le za masivno aluminijasto žico), oznaka: 1,0A 4 varilne šobe za jekleno/polnjeno žico (1x 0,6mm; 1x 0,8mm; 1x 0,9mm; 1x 1,0mm) Oznaka ustrezna premeru: 0,6; 0,8; 0,9; 1,0 1 kladivo za žlindro z žično krtačo 1 aluminijasta masivna žica 200g (predhodno nameščena) 1,0mm Ø, tip: ER5356 1 varilni vizir 1 držalo za elektrode MMA 1 navodila za uporabo 1 ozemljitveni priključek s kablom 1 gorilnik MIG z varilnim vodom 1 polnjena žica 200g 1,0mm Ø, tip: E71T-GS 5 paličnih elektrod (2x 1,6mm; 2x 2,0mm; 1x 2,5mm)304

Zapah za zaščitno steklo

Vrtljivo stikalo za nastavitev varilnega toka

Držalo podajalnega valja

Kladivo za žlindro z žično krtačo

Pritrdilni obroček z Tehnični podatki Vhodna moč: 4,5kW Omrežni priključek: 230V~ 50Hz Teža: 7,7kg Varovalka: 16ASI

: 56V Največja nazivna vrednost omrežnega toka: I 1 max : 23,7A Efektivna vrednost najvišjega omrežnega toka: I 1 eff : 10,7A Karakteristika: padajoča Varjenje WIG: Varilni tok: 30–200A Napetost v prostem teku: U

: 52V Največja nazivna vrednost omrežnega toka: I 1 max : 27,2A Efektivna vrednost najvišjega omrežnega toka: I 1 eff : 8,9A Karakteristika: padajoča NAPOTEK: Pri nadaljnjem razvoju lahko pride do nenapovedanih tehničnih sprememb in sprememb videza. Vse mere, navodila in informacije v teh navodilih za uporabo so zato brez garancije. Zato na podlagi navodil za uporabo ni mogoče uveljavljati pravnih zahtevkov. NAPOTEK: Pojem »naprava«, ki se uporablja v nadaljnjem besedilu, se nanaša na Multi varilni aparat, opisan v teh navodilih za uporabo. z Varnostni napotki Natančno preberite navodila za uporabo in upoštevajte opisane napotke. S pomočjo teh navodil za uporabo se seznanite z napravo, njeno pravilno uporabo ter varnostnimi opozorili. Na tipski tablici so navedeni vsi tehnični podatki tega varilnega aparata, zato se pred uporabo seznanite s tehničnimi danostmi te naprave.

OPOZORILO Embalažo hranite zunaj dosega otrok. Obstaja nevarnost zadušitve! Popravila ali/in vzdrževalna dela prepustite izključno kvalificiranim električarjem.306

Otroci, stari 16 let ali več, in osebe z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi oz. s pomanjkanjem izkušenj ter znanja smejo to napravo uporabljati le, če so pod nadzorom ali pa podučeni o varnem ravnanju z napravo in z njo povezanih tveganjih. Otroci se z napravo ne smejo igrati. Otroci naprave ne smejo čistiti ali opravljati vzdrževalnih opravil, če niso pod nadzorom. Popravila ali/in vzdrževalna dela prepustite izključno kvalificiranim električarjem. Uporabljajte samo varilne vode, ki so priloženi. Naprava med obratovanjem ne sme stati neposredno ob steni, ne sme biti pokrita ali stisnjena med ostale naprave, tako da lahko skozi prezračevalne reže vedno vstopa dovolj zraka. Prepričajte se, da je naprava pravilno priključena na omrežno napetost. Preprečite vsakršno vlečno obremenitev napajalnega voda. Preden napravo postavite na drugo mesto, izvlecite vtič iz vtičnice. Ko naprava ne obratuje, jo vedno izklopite s stikalom za vklop/ izklop. Držalo za elektrode odložite na izolirano podlogo in elektrode vzemite iz držala šele po 15 minutah, ko se ohladijo. Pazite na stanje varilnega kabla, držala za elektrode in ozem- ljitvenih priključkov. Obrabljeni izolacijski elementi in deli, skozi katere teče tok, lahko povzročijo nevarnosti in zmanjšajo kakovost varjenja. Pri obločnem varjenju nastajajo iskre, staljeni kovinski deli in dim. Zato upoštevajte naslednje: Vse gorljive snovi in/ali materiale odstranite z delovnega mesta in iz njegove okolice. Skrbite za prezračevanje delovnega mesta. Ne varite na posode, sode ali cevi, ki vsebujejo oz. so vsebovali gorljive tekočine ali pline.

OPOZORILO Preprečite vsak neposredni stik z varilnim tokokrogom. Napetost pri prostem teku med jezičkom elektrode in ozemljitvenim priključkom je lahko nevarna; obstaja nevarnost električnega udara. Naprave ne shranjujte v vlažnem ali mokrem okolju oz. ko dežuje. Velja zaščitno določilo IP21S. Oči zaščitite z ustreznimi zaščitnimi stekli (DIN stopnja9–10), ki jih pritrdite na priloženo varilno masko. Za zaščito kože pred ultravijoličnim sevanjem obloka uporabljajte rokavice in suha zaščitna oblačila, ki so brez olja in masti.SI

OPOZORILO Vira varilnega toka ne uporabljajte za odtajanje cevi. Upoštevajte: Sevanje obloka lahko škodi očem in povzroči opekline na koži. Obločno varjenje proizvaja iskre in kapljice taleče se kovine, varjeni obdelovanec začne žareti in ostane zelo vroč relativno dolgo. Zato se obdelovanca ne dotikajte z golimi rokami. Pri obločnem varjenju se sprošča zdravju škodljiva para. Pazite, da je ne boste vdihavali. Zaščitite se pred nevarnimi učinki obloka in poskrbite, da bodo osebe, ki ne sodelujejo pri delu, od obloka oddaljene vsaj 2m. POZOR! Med delovanjem varilnega aparata lahko pride do motenj pri napajanju drugih porabnikov, odvisno od omrežnih pogojev na mestu priključitve. Če ste v dvomih, se obrnite na svojega distri- buterja električne energije. Med delovanjem varilnega aparata lahko pride do motenj delovanja drugih naprav, npr. slušnih aparatov, srčnih spodbujevalnikov itn. z Viri nevarnosti pri obločnem varjenju Pri obločnem varjenju obstaja veliko virov nevarnosti. Zato je zelo pomembno, da varilec upošteva naslednja pravila, da ne ogroža sebe in drugih ter prepreči telesne poškodbe in škodo na napravi. Dela na strani omrežne napetosti, npr. kablih, vtičih, vtičnicah itn., naj izvaja samo električar v skladu z nacionalnimi in lokalnimi predpisi. Dela na strani omrežne napetosti, npr. kablih, vtičih, vtičnicah itn., naj izvaja samo električar v skladu z nacionalnimi in lokalnimi predpisi. V primeru nesreč varilni aparat takoj izključite iz omrežne napetosti. Če se pojavi električna kontaktna napetost, napravo nemudoma izključite in pokličite električarja, da jo preveri. Na varilni strani vedno pazite na dobre električne stike. Pri varjenju vedno nosite izolirne rokavice na obeh rokah. Te rokavice ščitijo pred električnim udarom (tj. napetostjo pri prostem teku varil- nega tokokroga), škodljivim sevanjem (toplotnim in UV-sevanjem) ter pred žarečimi naokrog letečimi delci kovine in žlindre. Nosite trdne izolirne čevlje. Čevlji morajo zagotavljati izolacijo tudi pri mokroti. Nizki čevlji niso primerni, ker lahko padajoče žareče kapljice kovine povzročijo opekline.308

Nosite ustrezna zaščitna oblačila, in ne sintetičnih oblek. Ne glejte v oblok z nezaščitenimi očmi; uporabljajte le varilno masko z zaščitnim steklom, ki ustreza zahtevam standardov DIN. Oblok poleg svetlobnih in toplotnih žarkov, ki povzročajo zaslepitev oz. opekline, oddaja tudi UV-žarke. To nevidno ultravi- jolično sevanje pri nezadostni zaščiti povzroča zelo boleče vnetje veznice, ki ga je mogoče opaziti šele čez nekaj ur. Poleg tega UV-sevanje na nezaščitenih delih telesa povzroča opekline, podobne sončnim opeklinam. Tudi osebe, ki se zadržujejo v bližini obloka, ali pomočniki morajo biti seznanjeni z nevarnostmi in zaščiteni s potrebnimi zaščitnimi sredstvi. Po potrebi postavite zaščitne stene. Pri varjenju, zlasti v majhnih prostorih, je treba poskrbeti za zadosten dovod svežega zraka zaradi nastajanja dima in škodljivih plinov. Na posodah, v katerih se zbirajo plini, gorivo, mineralna olja ipd., ne smete – izvajati varjenja – tudi če so bile že pred časom izpraznjene; – zaradi ostankov obstaja namreč nevarnost eksplozije. V požarno ogroženih in eksplozivnih prostorih veljajo posebni predpisi. Varjene spoje, ki so izpostavljeni velikim obremenitvam in morajo izpolnjevati določene varnostne zahteve, smejo izdelovati samo posebej usposobljeni in preizkušeni varilci. Primeri so tlačne posode, tekalne tirnice, vezni členi priklopnika itn. POZOR! Ozemljitveni priključek vedno priključite čim bliže varilnemu mestu tako, da ima varilni tok čim krajšo pot od elektrode do ozemljitvenega priključka. Ozemljitvenega priključka nikoli ne vežite z ohišjem varilnega aparata! Ozemljitvenega priključka nikoli ne priključujte na ozemljene dele, ki so daleč od obdelovanca, npr. cev za vodo v drugem kotu prostora. V nasprotnem primeru se lahko poškoduje sistem zaščitnih vodnikov v prostoru, v katerem varite. Varilnega aparata ne uporabljajte, ko dežuje. Varilnega aparata ne uporabljajte v vlažnem okolju. Varilni aparat postavite samo na ravno podlago. Izhod je dimenzioniran pri temperaturi okolice 20°C. Pri višjih temperaturah se lahko čas varjenja skrajša. NEVARNOST ZARADI ELEKTRIČNEGA UDARA: Električni udar varilne elektrode je lahko smrten. Ne varite, ko dežuje ali sneži. Nosite suhe izolirne rokavice. Elektrode se ne dotikajte z golimi rokami. Ne nosite mokrih ali poškodovanih rokavic.SI

Zaščitite se pred električnim udarom z izolacijo obdelovanca. Ohišja naprave ne odpirajte. NEVARNOST ZARADI VARILNEGA DIMA: Vdihovanje varilnega dima lahko ogrozi zdravje. Svoje glave ne potiskajte v dim. Naprave uporabljajte na odprtih območjih. Za odstranjevanje dima uporabljajte odzračevanje. NEVARNOST ZARADI VARILNIH ISKER: Varilne iskre lahko povzročijo eksplozijo ali požar. Varjenju ne približujte gorljivih snovi. Ne varite v bližini vnetljivih snovi. Varilne iskre lahko povzročijo požar. V bližini naj bosta gasilnik in oseba, ki spremlja dogajanje, da ga lahko takoj uporabi. Ne varite na bobnih ali kakršnihkoli zaprtih posodah. NEVARNOST ZARADI ŽARENJA OBLOKA: Žarki obloka lahko škodijo očem in poškodujejo kožo. Nosite klobuk in varnostna očala. Nosite zaščito za sluh in visok, zaprt ovratnik srajce. Uporabljajte varnostno čelado za varjenje in bodite pozorni na ustrezne nastavitve filtra. Nosite zaščito za celotno telo. NEVARNOST ZARADI ELEKTROMAGNETNIH POLJ: Varilni tok povzroča elektromagnetna polja. Ne uporabljajte skupaj z medicinskimi vsadki. Varilnih vodov nikdar ne ovijajte okoli telesa. Varilne vode speljite skupaj. z Varnostna navodila za varilno masko

S pomočjo vira svetlobe (npr. vžigalnika) se vedno pred začetkom varilnih del prepričajte, da varilna maska brezhibno deluje. Zaradi brizganja pri varjenju se lahko zaščitno steklo poškoduje. Poškodovano ali spraskano zaščitno steklo takoj zamenjajte. Poškodovane ali zelo umazane oz. pobrizgane komponente takoj zamenjajte. Napravo smejo uporabljati samo osebe, ki so dopolnile 16 let. Seznanite se z varnostnimi predpisi za varjenje. V ta namen upo- števajte tudi na varilnem aparatu zapisana varnostna navodila. Pri varjenju si vedno nataknite varilno masko. Če je ne uporabite, lahko svojo mrežnico resno poškodujete. Med varjenjem vedno nosite zaščitno obleko. Varilne maske nikoli ne uporabljajte brez varilnega stekla. Obstaja nevarnost poškodbe oči! Za dobro vidljivost in neutrudljivo delo zaščitno steklo pravočasno zamenjajte.310

z Območje povečanega električnega tveganja Pri varjenju na območjih povečanega električnega tveganja je treba upoštevati naslednja varnostna navodila. Območja povečanega električnega tveganja najdete na primer: na delovnih mestih, kjer je obseg gibanja omejen, tako da varilec pri delu ohranja prisilno držo (npr. kleče, sede, leže) in se dotika električno prevodnih delov; na delovnih mestih, ki so v celoti ali delno električno prevodna in kjer obstaja velika nevarnost dotika varilca, ki se mu ta lahko izogne ali ne; na mokrih, vlažnih ali vročih delovnih mestih, kjer vlaga ali znojenje bistveno zmanjšata odpornost človeške kože ali zaščitne opreme in njenih izolacijskih lastnosti. Tudi kovinska lestev ali odri lahko ustvarijo okolje s povečanim električnim tveganjem. V takšnem območju morate uporabiti izolirane podloge in vmesne sloje, rokavice z manšeto in pokrivala iz usnja ali drugih izolacijskih materialov, da telo izolirate od ozemljitve. Vir varilnega toka mora biti nameščen zunaj delovnega območja ali električno prevodnih površin in zunaj dosega varilca. Dodatno zaščito pred omrežnim električnim udarom v primeru okvare lahko zagotovite z uporabo varovalnega odklopnika, ki deluje pri obtočnem toku, ki ne presega 30mA, napaja pa vse naprave v bližini, priključene na omrežje. Varovalni odklopnik mora biti primeren za vse vrste toka. Sredstva za hitro električno odklapljanje varilnega vira ali varilnega kroga (npr. naprave za zaustavitev v sili) morajo biti na dosegu rok. Pri uporabi varilnih aparatov v okoliščinah povečanega električnega tveganja izhodna napetost varilnega aparata v prostem teku ne sme presegati 113V (konica). Ta varilni aparat je zaradi izhodne napetosti v teh primerih mogoče uporabljati. z Varjenje v tesnih prostorih Pri varjenju v zaprtih prostorih lahko nastopi nevarnost strupenih plinov (tveganje zadušitve). V tesnih prostorih je varjenje dovoljeno le tedaj, ko so v neposredni bližini poučene osebe, ki lahko po potrebi posredujejo. Pred začetkom varjenja je za ugotavljanje korakov, potrebnih zaSI

zagotavljanje varnosti pri delu, in varnostnih ukrepov, ki jih je treba sprejeti med potekom varjenja, potrebna strokovna ocena. z Vsota napetosti v prostem teku

Če hkrati deluje več virov energije za varjenje, se lahko njihove napetosti v prostem teku seštejejo, s tem pa se povečajo z elektriko povezana tveganja. Viri energije za varjenje morajo biti priključeni tako, da je ta nevarnost čim manjša. Posamezni viri energije za varjenje z njihovimi ločenimi krmilnimi elementi in priključki morajo biti do te mere jasno označeni, da je brez težav razvidno, kaj spada v kateri varilni krog. z Zaščitna obleka Med delom mora biti varilec po celotnem telesu zaščiten z ustrezno obleko in zaščito obraza pred sevanjem in opeklinami. Upoštevajte naslednje korake: – Pred varjenjem oblecite zaščitno obleko. – Nadenite si rokavice. – Odprite okna ali uporabite ventilator, da zagotovite dotok zraka. – Nosite zaščitna očala in zaščito ust. Na obeh rokah nosite rokavice z manšeto iz primernega materiala (usnja). Te morajo biti v brezhibnem stanju. Za zaščito obleke pred letečimi iskrami in opeklinami nosite primerne predpasnike. Če vrsta dela, npr. varjenje nad glavo, to zahteva, morate nositi zaščitni kombinezon in po potrebi tudi zaščitno pokrivalo.

ZAŠČITA PRED ŽARKI IN OPEKLINAMI

Na delovnem mestu z oznako »Pozor! Ne glejte v plamen!« opo- zorite na nevarnost za oči. Delovna mesta po možnosti zavarujte tako, da so osebe, ki se nahajajo v bližini, zaščitene. Nepooblaščenim osebam je treba onemogočiti zadrževanje v bližini varilnih del. V neposredni bližini opredeljenih delovnih mest naj stene ne bodo svetlih barv ali prebarvane s svetlečo barvo. Okna je treba vsaj do višine glave zavarovati pred pronicanjem ali odbojem žarkov, npr. s primernim premazom.312

z Klasifikacija naprave po EMC Po standardu IEC 60974-10 gre za varilni aparat elektromagnetne združljivosti razreda A. Naprave razreda A so tiste, ki so primerne za uporabo povsod, razen v bivalnih okoljih in območjih, ki so neposredno priključena na nizkonapetostno električno omrežje, ki oskrbuje (tudi) stanovanjske zgradbe. Naprave razreda A morajo upoštevati mejne vrednosti razreda A. VARNOSTNI NAPOTEK: Naprave razreda A so predvidene za uporabo v industrijskem okolju. Zaradi pri tem pojavljajočih se motenj v napeljavah, pa tudi sevalnih motenj, lahko pride do težav pri zagotavljanju elektromagnetne združljivosti v drugih okoljih. Tudi če ne presegajo mejnih vrednosti po standardu, lahko take naprave vseeno povzročijo elektromagnetne motnje v občutljivih sistemih in napravah. Za motnje, ki nastanejo pri delu z oblokom, je odgovoren uporabnik, ki mora izvesti ustrezne ukrepe. Pri tem mora uporabnik posebej upoštevati: – omrežne, krmilne, signalne in telekomunikacijske napeljave, – računalnike in druge mikroprocesorsko krmiljene naprave, – televizijske, radijske in druge sprejemnike, – elektronske in električne varnostne naprave, – osebe s srčnimi spodbujevalniki ali slušnimi napravami, – merilne naprave in naprave za umerjanje, – odpornost drugih naprav v bližini na motnje, – čas v dnevu, ko se izvajajo dela. Za preprečitev morebitnega motečega sevanja priporočamo, da: – električni priključek opremite z omrežnim filtrom, – napravo redno vzdržujete in ohranjate v dobrem stanju, – varilne vode popolnoma odvijete in jih po možnosti vzporedno položite na tla, – naprave in stroje, ki jih ogroža motilno sevanje, po možnosti odstranite iz delovnega območja ali zaščitite s ščitnikom. Napotek! Ta naprava je skladna s standardom IEC 61000-3-12, pod pogojem, da je kratkostična moč Ssc večja od ali enaka 4433,25kW na vmesniški točki med napajanjem na strani uporabnika in javnim omrežjem. Inštalater ali uporabnik naprave je odgovoren, da, po potrebi s posvetovanjem z upravljavcem distribucijskega omrežja, zagotovi, da je naprava priključena le na omrežje s kratkostično močjo Ssc, ki je enaka ali večja od 4433,25kW.SI

položite z napisom navzgor v ohišje vizirja

mora biti zdaj viden s sprednje strani vizirja. Ročaj

z notranje strani potisnite v ustrezno režo ohišja vizirja, da se zaskoči (glejte sl. D). z Varjenje MIG POZOR: Preprečite nevarnost električnega udara, telesnih poškodb ali materialnih škod. V ta namen pred vsakim vzdrževanjem ali pripravljalnimi deli izvlecite omrežni vtič iz omrežne vtičnice. NAPOTEK: Glede na vrsto uporabe so potrebne različne varilne žice. S to napravo lahko uporabljate varilne žice premera 0,6–1,0mm. Podajalni valj, varilna šoba in presek žice morajo biti vedno medsebojno ustrezni. Naprava je primerna za valjčke z žico s težo do največ 5000g. Aluminijasto žico uporabljajte za varjenje aluminija in jekleno žico za varjenje jekla in železa. z Prilagoditev naprave za varjenje z masivno žico z zaščitnim plinom Pravilne priključitve za varjenje z masivno žico pri uporabi zaščitnega plina so prikazane na sliki S. Pri uporabi priložene aluminijaste masivne žice je treba kot zaščitni plin uporabiti argon (ni vključen v obseg dobave).314

Najprej povežite vtič

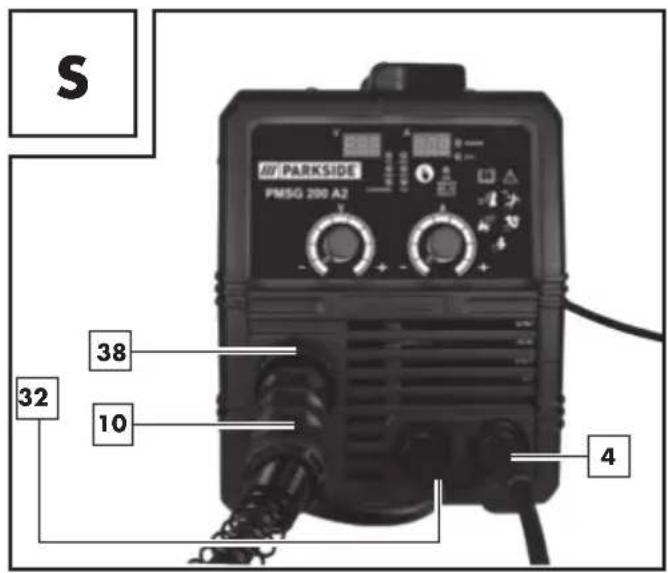

s priključkom, označenim s »+« (glejte sl. S). Obrnite ga v smeri urnega kazalca, da ga pritrdite. V primeru dvoma se posvetujte s strokovnjakom. Zdaj povežite komplet cevi z neposredno povezavo

Snemite zaščitni pokrov s plinskega priključka

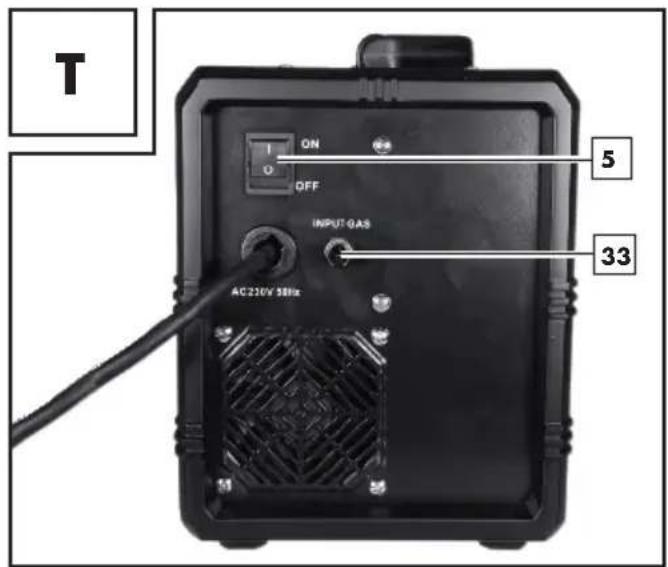

Zdaj povežite dovod zaščitnega plina, vključno z reduktorjem tlaka (ni v paketu), s plinskim priključkom

(glejte sl. T). Zaščitni plin je potreben, če se ne uporablja polnjena žica z integriranim, fiksnim zaščitnim plinom. Po potrebi upoštevajte tudi podatke o vašem reduktorju tlaka (ni vključen v obseg dobave). Kot orientacijska vrednost za pretok plina, ki ga je treba nastaviti, se lahko uporabi naslednja formula: Premer žice v mm x 10 = pretok plina v l/min Za žico s premerom 0,8mm to pomeni npr. pribl. 8l/min. z Prilagoditev naprave za varjenje s polnjeno žico brez zaščitnega plina Če uporabljate polnjeno žico z integriranim zaščitnim plinom, zunanjega zaščitnega plina ni treba dovajati. 32SI

Najprej povežite vtič

povežite z ustreznim priključkom. Povezavo pritrdite tako, da pritrdilni obroček

, tako da gumb za sprostitev pritisnete navzgor. Odpahnite enoto valja tako, da držalo valja

v celoti odstranite embalažo, tako da se lahko neovirano odvije. Vendar pa konca žice še ne sproščajte. Valjček z žico položite na gred. Pazite, da bo valj na strani vodila žice

tako, da ga zavrtite v nasprotni smeri urnega kazalca in ga izvlečete naprej (glejte sl. J). Na zgornji strani podajalnega valja

potrebi obrnite ali zamenjajte (glejte sl. N). Priloženo varilno žico (Ø1,0mm) uporabljajte v podajalnem valju

čim bolj ravno povlecite iz varilnega aparata (položite ga na tla). Povlecite konec žice z roba svitka (glejte sl. L). Konec žice skrajšajte s kleščami za žico ali stranskim rezilom, da odstranite poškodovani upognjeni konec žice (glejte sl. L). NAPOTEK: Varilna žica mora biti ves čas napeta, da se ne sprosti in odvije! Pri tem priporočamo, da vedno delate skupaj še z eno osebo. Varilno žico vstavite skozi vodilo žice

(glejte sl. M). Varilno žico povlecite vzdolž podajalnega valja

zasukajte v smeri podajalnega valja

(glejte sl. O). Namestite nastavitveni vijak

. Varilna žica mora biti trdno nameščena v zgornjem vodilu med potisnim valjem in podajalnim valjem

izpustite gumb na gorilniku

ustrezala premeru uporabljene varilne žice (glejte sl. Q). Pri priloženi varilni žici je treba uporabiti varilno šobo

(glejte sl. R). OPOZORILO Da bi preprečili nevarnost električnega udara, poškodb ali škode, pred vsakim vzdrževanjem ali pripravljalno dejavnostjo izvlecite omrežni vtič iz vtičnice. z Uporaba z Vklop in izklop naprave Varilni aparat vklopite in izklopite z glavnim stikalom

. Če varilnega aparata dlje časa ne uporabljate, izvlecite omrežni vtič iz vtičnice. Nato je aparat popolnoma brez električnega napajanja. z Izbira postopka varjenja Najprej nastavite način varjenja s pritiskom izbirne tipke za način varjenja

. Izbirate lahko med Al (varjenje aluminija), MIG, MAG in FLUX (polnjena žica). Nato lahko z vrtljivima stikaloma

nastavite napetost in tok. Za aluminijasto žico ter 0,8-mm masivno žico in 1,0-mm polnjeno žico lahko izberete način SYN. V tem načinu sta tok in napetost že usklajena. To je zlasti priporočljivo za neizkušene uporabnike. Za aktiviranje načina SYN najprej izberite želeni način varjenja in nato držite tipko za način varjenja

pritisnjeno pribl. 2s. V vsakem primeru je treba optimalne nastavitve varjenja določiti na testnem obdelovancu. z Varjenje Zaščita pred preobremenitvijo Varilni aparat je zaščiten pred toplotno preobremenitvijo s samodejno zaščitno napravo (termostat s samodejnim ponovnim vklopom). Zaščitna naprava v primeru preobremenitve prekine tokokrog. Prikaz O.H.

sveti. Če se zaščitna naprava aktivira, pustite, da se naprava ohladi. Po pribl.15 minutah je naprava spet pripravljena za obratovanje. Kazalnik čezmernega toka V primeru nepravilne uporabe lahko izhodni tok preseže predvideno največjo vrednost. V tem primeru zaščitna naprava prekine varilni krog, na zaslonu pa zasveti opozorilo o čezmernem toku »O.C«. Čim se prikaže opozorilo o čezmernem toku, napravo na glavnem stikalu

nemudoma izklopite. Po približno 15 minutah je naprava spet pripravljena na delovanje in jo lahko prek glavnega stikala

znova vklopite. Varilni vizir OPOZORILO NEVARNOST ZA ZDRAVJE! Če ne uporabljate varilnega vizirja, lahko zdravju škodljivi UV-žarki iz obloka in toplota poškodujejo vaše oči. Pri varjenju vedno uporabljajte zaščitni vizir. OPOZORILO NEVARNOST OPEKLIN! Varjeni obdelovanci so zelo vroči in lahko povzročijo opekline. Za premikanje vročih varjenih obdelo- vancev vedno uporabljajte klešče.SI

POZOR: Pri varjenju MIG se priporoča debelina materiala od 2,0mm do 3,0mm pri varjenju aluminija in od 0,8mm do 3,0mm pri varjenju železa/jekla. Ko varilni aparat priključite na elektriko, ravnajte, kot sledi: Ozemljitveni kabel z ozemljitvenim priključkom

na mesto obdelovanca, kjer je treba obdelovanec variti, in držite zaščitni vizir

, da potisnete varilno žico naprej. Ko se ustvari oblok, naprava potisne varilno žico v varilno talino. Optimalno nastavitev varilnega toka določite na podlagi testov na preskusnem kosu. Dobro nastavljeni oblok oddaja rahel, enakomeren brenčeč zvok. Pri grobi ali močni stopnji delovanja preklopite na večjo zmogljivost (povečajte varilni tok). Če je varilna leča dovolj velika, se bo gorilnik

počasi premikal vzdolž želenega roba. Razmak med šobo gorilnika in obdelovancem mora biti čim manjši (nikakor ne sme biti večji od 10mm). Po potrebi rahlo zanihajte napravo, da varilno talino nekoliko razširite. Pri prvem oblikovanju ustreznega obloka utegnejo manj izkušeni varilci imeti težave. Varilni tok je treba pravilno nastaviti. Globina zvara (ustreza globini varjenega spoja v materialu) naj bo čim večja, vendar pa varilna talina ne sme pasti skozi obdelovanec. Če je varilni tok prenizek, se varilna žica morda ne bo pravilno topila. Zaradi tega se varilna žica vedno znova potaplja v varilno talino vse do obdelovanca. Žlindro lahko odstranite šele, ko se zvar ohladi. Če želite nadaljevati z varjenjem na neprekinjenem zvaru: Najprej odstranite žlindro na mestu varjenja. V reži zvara prižgite oblok, ga prestavite na priključno mesto, pustite, da se material stopi, in nato nadaljujte z izdelavo zvara. Nastavitev ustreznih parametrov toka in napetosti za varjenje aluminija z aluminijasto žico. Za varjenje aluminija priporočamo nižje napetosti kot za varjenje železa/jekla. Za nastavitev ustreznega napetostnega območja nadaljujte na naslednji način: pripravite napravo, kot je opisano v razdelku »Prilagoditev naprave za varjenje z masivno žico z zaščitnim plinom«. Za varjenje aluminijaste žice izberite nastavitev »1.0/Al(5356)« s pritiskom na izbirno tipko za način varjenja

. Za varjenje 2mm debele aluminijaste pločevine lahko kot orientacijske vrednosti nastavite napetost 14,5 voltov in tok 91 amperov. Pri tem lahko uporabite tudi način SYN, opisan v razdelku Način varjenja. Optimalne nastavitve varjenja je treba določiti na testnem obdelovancu. PREVIDNO! Upoštevajte, da je treba gorilnik po varjenju vedno odložiti na izolirano podlago. Ko zaključite z varjenjem in prekinete delo, varilni aparat vedno izključite in izvlecite omrežni vtič iz vtičnice. z Oblikovanje zvara Točkovni zvar ali varjenje z dotikom Gorilnik premaknite naprej. Rezultat: globina vžiga je manjša, širina zvara večja, zgornja ploskev zvara (vidna površina zvara) je bolj ploska, toleranca napak pri vezanju (napaka pri taljenju materiala) pa večja.318

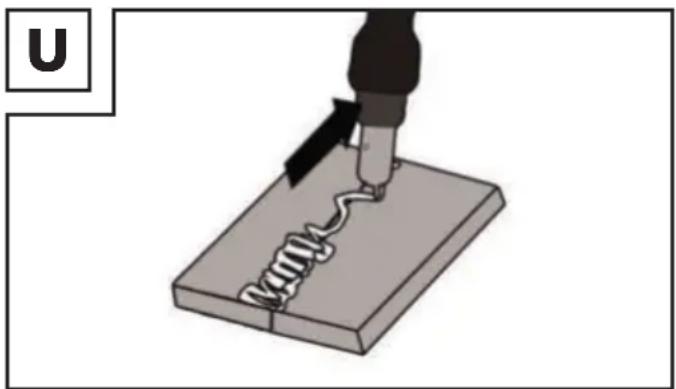

Grebenasti zvar ali varjenje z vlečenjem Gorilnik vlečete stran od zvara (sl. U). Rezultat: zvar je globlji in ožji, greben je višji, zvar je bolj občutljiv na napake pri spajanju. Zvarni spoji Pri varjenju poznamo dve osnovni vrsti spojev: čelno varjenje (zunanji rob) in vogalno varjenje (notranji rob in prekrivanje). Čelni zvarni spoji Pri čelnih zvarnih spojih do debeline materiala 2mm se robova za varjenje v celoti pritisneta drug ob drugega. Za večje debeline je treba izbrati razmik 0,5–4mm. Idealna razdalja je odvisna od varjenega materiala (aluminija ali jekla), sestave materiala in izbranega načina varjenja. To razdaljo je treba določiti na testnem obdelovancu. Soležni čelni zvarni spoji Zvare je treba izvesti neprekinjeno in z zadostno globino, zato je zelo pomembna pravilna priprava. Na kakovost varjenja vplivajo naslednji dejavniki: moč toka, razdalja med varjenimi robovi, nagib gorilnika in premer varilne žice. Bolj strma usmeritev gorilnika proti obdelovancu pomeni večjo globino zvara in obratno.

Deformacije, ki se zgodijo med ohlajanjem materiala, je dobro preprečiti ali vsaj zmanjšati tako, da obdelovance pritrdite s pripravo. Izogibajte se naknadnim ojačitvam zvarov, da preprečite njihovo pokanje. Te težave lahko zmanjšate, če imate možnost, da obdelovanec zavrtite tako, da lahko varjenje opravite v dveh prehodih, ki potekata v nasprotnih smereh.SI

Ta zvarni spoj pa ni primeren za debelejše materiale. V takih primerih povezavo pripravite tako, kot kaže spodnja slika, tj. tako, da rob ene od plošč odbrusite (sl. X).

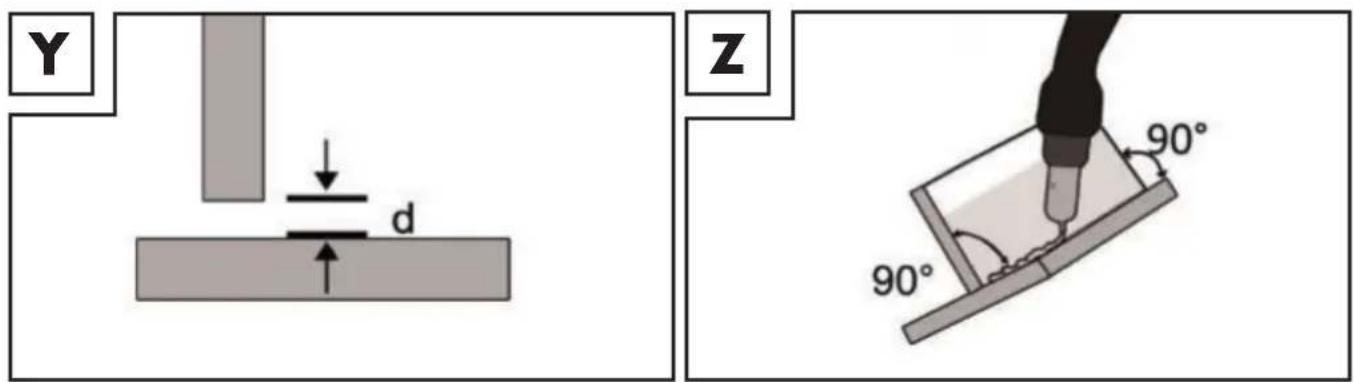

Povezave kotnih zvarov Kotni zvar nastane, ko se obdelovanci med seboj stikajo pravokotno. Zvar naj bo v obliki trikotnika z enako dolgimi stranicami in rahlim kotom (sl. Y, Z). Zvarni spoji na notranjem robu Priprava tega zvarnega spoja je zelo preprosta, primeren je do debeline 5mm. Mera »d« mora biti čim manjša, vsekakor manj kot 2mm (sl. Y).

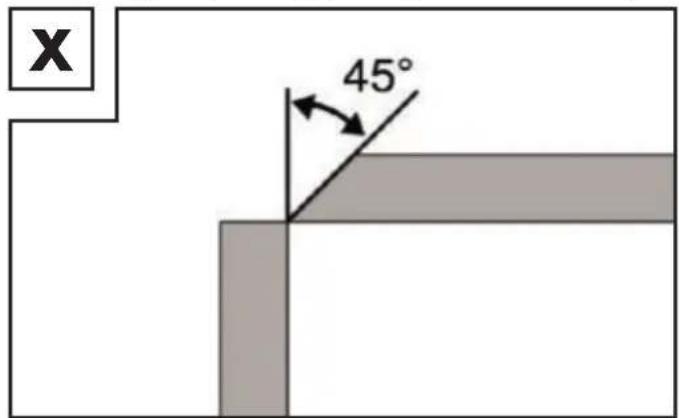

Ta zvarni spoj pa ni primeren za debelejše materiale. V takih primerih povezavo pripravite tako, kot kaže slika X, tako da odbrusite rob ene plošče.320

nastavljeno na »O« (»Izklop«) oz. da omrežni vtič

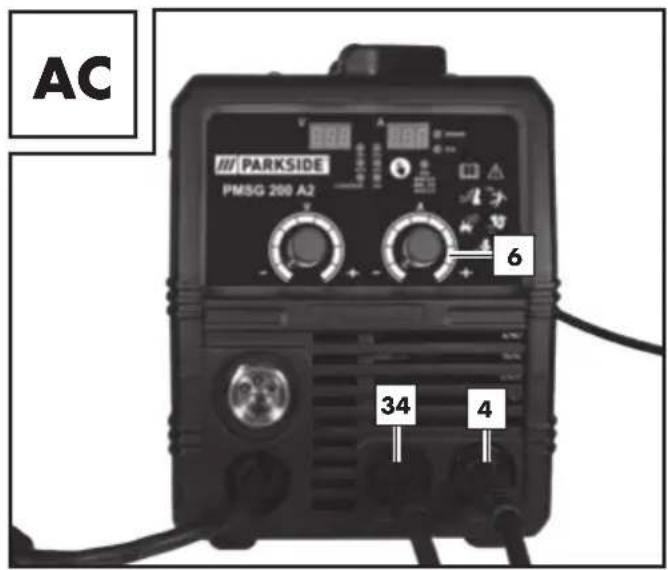

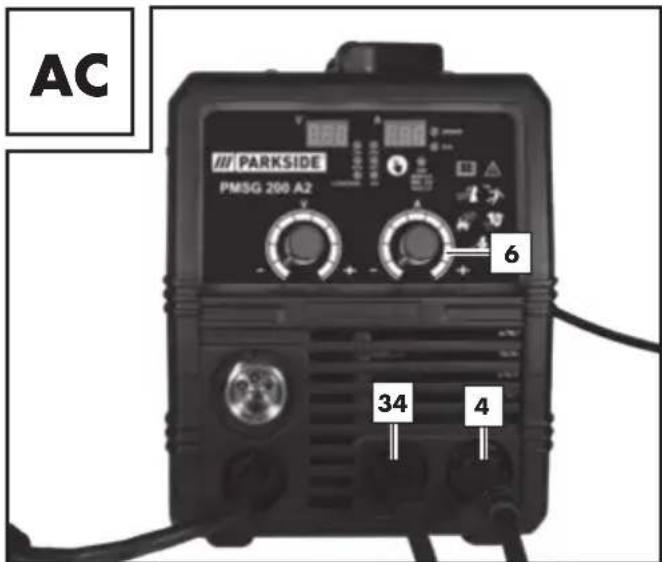

, kot je prikazano na sliki AC. V ta namen upoštevajte tudi podatke proizvajalca elektrod. Oblecite ustrezna zaščitna oblačila v skladu z navodili in si pripravite delovno mesto. Ozemljitveni priključek

, dokler indikatorska lučka poleg »MMA« ne sveti. Varilni tok nastavite odvisno od uporabljene elektrode s pomočjo vrtljivega stikala za nastavitev varilnega toka

pred obrazom in začnite postopek varjenja. Za zaustavitev delovanja postavite glavno stikalo za vklop/izklop

v položaj »O« (»IZKLOP«). POZOR: Ko se termični monitor sproži, zasveti prikaz »O.H.«.

. Funkcija varjenja je sedaj zopet na voljo. POZOR: Obdelovanca se ne dotikajte z elektrodo. Lahko se poškoduje in se oteži vžig obloka. Takoj ko se oblok vžge, poskusite držati razdaljo do obdelovanca, ki ustreza uporabljenemu premeru elektrode. Razdalja naj med varjenjem ostane čim bolj konstantna. Nagib elektrode v delovni smeri naj bo 20–30 stopinj. POZOR: Za odstranjevanje izrabljenih elektrod ali premikanje vročih obdelovancev vedno uporabljajte klešče. Upoštevajte, da je treba držalo za elektrode po varjenju vedno odložiti na izolirano podlago. Žlindro lahko odstranite šele, ko se zvar ohladi. Če želite nadaljevati z varjenjem na neprekinjenem zvaru: Najprej odstranite žlindro na priključnem mestu. V reži zvara prižgite oblok, ga prestavite na priključno mesto, pustite, da se material stopi, in nato nadaljujte z izdelavo zvara. POZOR: Varjenje ustvarja toploto. Zato mora biti varilni aparat po uporabi vsaj pol ure v prostem teku. Druga možnost je, da napravo pustite, da se eno uro ohlaja. Napravo lahko zapakirate in shranite samo, ko se je temperatura naprave normalizirala. POZOR: Napetost, ki je 10% pod nazivno vhodno napetostjo varilnega aparata, lahko povzroči naslednje posledice: Tok v aparatu se zmanjša. Lok se pokvari ali postane nestabilen. POZOR: Sevanje loka lahko povzroči vnetje oči in kožne opekline. Žlindra v razpršilu in talini lahko povzroči poškodbe oči in opekline. Varilni vizir namestite, kot je opisano v razdelku »Montaža varilnega vizirja«. Uporabljati je dovoljeno izključno varilne kable, ki so vključeni v obseg dobave. Izbirate lahko med varjenjem s prebadanjem ali vlečenjem. Vpliv smeri gibanja na lastnosti zvara je prikazan spodaj:322

Varjenje s prebadanjem Varjenje z vlečenjem Vžiganje manjše večje Širina zvara večja manjša Zvar ploski izbočen Napaka v zvaru večja manjša NAPOTEK: Katera vrsta varjenja je primernejša, se potem, ko ste varili preizkusni obdelovanec, odločite sami. NAPOTEK: Ko se elektroda popolnoma izrabi, jo je treba zamenjati. Varilni vizir OPOZORILO NEVARNOST ZA ZDRAVJE! Če ne uporabljate varilnega vizirja, lahko zdravju škodljivi UV-žarki iz obloka in toplota poškodujejo vaše oči. Pri varjenju vedno uporabljajte zaščitni vizir. z Varjenje WIG/TIG Za varjenje WIG/TIG sledite navedbam glede vašega gorilnika WIG. Način WIG/TIG se lahko izbere s pritiskom tipke za izbiro načina varjenja

. V ta namen izberite položaj »TIG«. z Vzdrževanje in čiščenje NAPOTEK: Varilni aparat je treba za zagotavljanje pravilnega delovanja ter skladnosti z varnostnimi zahtevami redno vzdrževati. Nepravilno in napačno delovanje lahko povzroči okvare in poškodbe naprave. Popravila naj izvajajo samo usposobljeni električarji. Pred vzdrževanjem varilnega aparata izklopite glavno napajanje z električno energijo in glavno stikalo. Varilni aparat in dodatno opremo redno čistite z zrakom, čistilno volno ali krtačo. V primeru okvare ali potrebne zamenjave delov naprave se obrnite na ustrezno strokovno osebje. z Navodila za varovanje okolja in odstranjevanje med odpadke ELEKTRIČNEGA ORODJA NE ZAVRZITE MED GOSPODINJSKE ODPADKE! RECIKLI- RAJMO SUROVINE NAMESTO ODLAGANJA ODPADKOV! Po evropski direktivi 2012/19/EU je treba rabljene električne naprave zbirati ločeno in reciklirati na okolju prijazen način. Simbol prečrtanega smetnjaka na kolescih pomeni, da te naprave po koncu njene življenjske dobe ni dovoljeno zavreči med gospodinjske odpadke. Napravo je treba oddati naSI

določenih zbirnih mestih, centrih za recikliranje ali podjetjem za odstranjevanje odpadkov. Vaše okvarjene naprave, ki jih pošljete, bomo brezplačno odstranili. Poleg tega so jih dolžni vzeti nazaj distributerji električne in elektronske opreme ter distributerji živil. Lidl vam ponuja možnosti vračila neposredno v poslovalnicah in tržnicah. Vračilo in odlaganje sta za vas brezplačna. Ob nakupu nove naprave imate pravico do brezplačnega vračila ustrezne stare naprave. Poleg tega imate neodvisno od nakupa nove naprave možnost brezplačno podariti (do tri) stare naprave, katerih katerakoli dimenzija ne presega 25cm. Pred vrnitvijo izbrišite vse osebne podatke. Prosimo, da pred vračilom odstranite baterije ali akumulatorje, ki niso bili priloženi stari napravi, tersijalke, ki jih lahko odstranite, in jih ne da bi jih uničili odnesite na posebno zbirališče. Baterije, ki vsebujejo škodljive snovi, so označene s spodaj prikazanimi simboli, ki pomenijo, da niso primerne za odlaganje med gospodinjske odpadke. Oznake za težke kovine so: Cd = kadmij, Hg = živo srebro, Pb = svinec. Stare baterije odnesite na odlagališče takšnih odpadkov v vašem kraju ali jih vrnite trgovcu. S tem boste izpolnili zakonske dolžnosti in pomembno prispevali k varovanju okolja. Upoštevajte oznako na različnih embalažah in jih po potrebi odložite ločeno. Embalaža je označena s kraticami (a) in številkami (b), ki imajo naslednji pomen: 1–7: umetne snovi, 20–22: papir in karton, 80–98: kompozitni materiali. z Izjava o skladnosti EU Mi, C. M. C. GmbH Odgovoren za dokument: Dr. Christian Weyler Katharina-Loth-Str. 15 66386 St. Ingbert NEMČIJA, na lastno odgovornost izjavljamo, da izdelek Multi varilni aparat IAN: 409153-2207 Št. art.: 2575 Leto izdelave: 2023/18 Model: PMSG 200 A2 izpolnjuje bistvene varnostne zahteve, ki so navedene v evropskih direktivah Direktiva EU o elektromagnetni združljivosti: 2014/30/EU Direktiva o nizkonapetostnih napravah: 2014/35/EU Direktiva RoHS: 2011/65/EU + 2015/863/EU in njihovih spremembah. Zgoraj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junija 2011 za omejevanje uporabe določenih nevarnih snovi v elektronskih in električnih napravah. Za oceno skladnosti so bili uporabljeni naslednji usklajeni standardi:324

EN 60974-6:2016 EN 60974-10:2014/A1:2015 St. Ingbert, 1. 10. 2022 Dr. Christian Weyler - Zagotavljanje kakovosti - z Napotki za garancijo in servisiranje Garancija podjetja Creative Marketing & Consulting GmbH Spoštovana stranka, za to napravo vam je na voljo 3-letna garancija s pričetkom veljavnosti na dan nakupa. V primeru pomanjkljivosti tega izdelka za vas veljajo zakonske pravice napram prodajalcu. Naša, spodaj predstavljena garancija ne omejuje teh zakonskih pravic. z Garancijski pogoji Garancijski rok začne teči od datuma nakupa. Shranite originalni račun. Ta dokument je potreben kot dokazilo o nakupu. Če v 3 letih od datuma nakupa tega izdelka pride do napake na materialu ali v izdelavi, bomo izdelek – po naši izbiri – brezplačno popravili ali ga zamenjali. Pogoj te garancijske storitve je, da v treh letih predložite okvarjeno napravo in račun (dokazilo onakupu) ter pisno na kratko razložite, včem je težava in kdaj je nastopila. Če naša garancija krije napako, boste prejeli popravljen ali nov izdelek. S popravilom ali zamenjavo izdelka ne začne teči nova garancijska doba. z Garancijska doba in zakonski odškodninski zahtevki Garancijska doba se zaradi garancije ne podaljša. To velja tudi za zamenjane in popravljene dele. Morebitno škodo in pomanjkljivosti je treba sporočiti že ob nakupu, takoj po odstranitvi embalaže. Po preteku garancijskega roka je treba popravila plačati. z Obseg garancije Naprava je bila skrbno izdelana v skladu s strogimi smernicami kakovosti in odgovorno preverjena pred dobavo. Garancijska storitev velja za napake na materialu ali v izdelavi. Ta garancija ne velja za dele izdelka, ki so izpostavljeni običajni obrabi in jih je zato mogoče obravnavati kot obrabne dele, ali za poškodbe lomljivih delov, npr. stikal, baterij ali delov iz stekla. Ta garancija zapade, če je izdelek poškodovan in ni pravilno uporabljen ali vzdrževan. Za pravilno uporabo izdelka je treba natančno upoštevati le navedbe v originalnih navodilih za uporabo. Namenom uporabe in ravnanjem, ki jih v navodilih za uporabo odsvetujemo ali pred njimi svarimo, se je treba obvezno izogibati. Izdelek je namenjen zgolj za zasebno in ne za poslovno uporabo. V primeru zlorabe ali nepravilnega ravnanja, uporabe sile in posegov, ki jih ne opravil naš pooblaščeni servis, garancija preneha.SI

z Ravnanje v garancijskem primeru Da lahko zagotovimo hitro obravnavo vaše zadeve, prosimo, da upoštevate napotke v nadaljevanju: Za vse poizvedbe imejte za dokazilo o nakupu pripravljen račun in številko izdelka (npr. IAN). Številka izdelka je navedena na tipski tablici, gravuri, naslovnici navodil (spodaj levo) ali na nalepki na hrbtni ali spodnji strani. Če pride do nepravilnega delovanja ali drugih poškodb, po telefonu ali e-pošti najprej stopite v stik s spodaj navedenim servisom. Izdelek, za katerega je ugotovljeno, da je okvarjen, lahko brezplačno pošljete na naslov servisa, pri čemer dodajte račun (dokazilo o nakupu) ter navedite pomanjkljivost in kdaj je nastopila. NAPOTEK: Na spletni strani www.lidl-service.com si lahko prenesete ta navodila in številne druge priročnike, videoposnetke izdelkov in programsko opremo. Koda QR vam omogoča neposredni dostop do strani Storitve Lidl (www.lidl-service.com), z vnosom številke (IAN) 409153 pa si lahko odprete navodila za uporabo. z Servis Stik z nami:

GARANCIJSKI LIST Multi varilni aparat PMSG 200 A2 C. M. C. GmbH HoldingKatharina-Loth-Str. 15, 66386 St. Ingbert,Nemčija1. S tem garancijskim listom »C. M. C. GmbH Holding, Katharina-Loth-Str. 15,66386 St. Ingbert, Nemčija« jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibnodeloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti inokvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.2. Garancija je veljavna na ozemlju Republike Slovenije.3. Garancijski rok za proizvod je »duration of guarantee« od datuma izročitve blaga. Datum izročitve blaga je razvideniz računa.4. Če izdelek ne izpolnjuje specifikacij ali nima lastnosti, navedenih v garancijskem listu ali oglaševalskem sporočilu,lahko potrošnik najprej zahteva odpravo napak. O napaki mora potrošnik obvestiti proizvajalca ali pooblaščeni servis(kontaktna številka in elektronski naslov navedena zgoraj) in zahtevati odpravo napak. Kupec je dolžan ob uveljavljan-ju zahtevka predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga. Svetujemovam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.5. Rok za odpravo napake je 30 dni od dneva, ko je proizvajalec ali pooblaščeni servis prejel zahtevo za odpravonapake. Če napake v tem roku niso odpravljene, mora proizvajalec potrošniku brezplačno zamenjati blago z enakim,novim in brezhibnim blagom. Rok se lahko zaradi narave in kompleksnost blaga, narave in resnosti neskladnosti ternapora, ki je potreben za dokončanje popravila ali zamenjave podaljša za najkrajši čas, ki je potreben za dokončan-je popravila, vendar največ za 15dni. O številu dni podaljšanega roka in razlogih za podaljšanje mora biti potrošnikobveščen pred potekom 30 dnevnega roka za odpravo napak.6. Če v roku 30 dni oz. v primeru podaljšanja v roku 45 dni blago ni popravljeno ali blago ni zamenjano z novim, lah-ko potrošnik od proizvajalca zahteva vračilo celotne kupnine ali zahteva sorazmerno znižanje kupnine. Sorazmernoznižanje kupnine je sorazmerno zmanjšanju vrednosti blaga, ki ga je potrošnik prejel, v primerjavi z vrednostjo, ki bijo imelo blago, če bi bilo skladno.7. Če se neskladnost pojavi v manj kot 30 dneh od dobave blaga, lahko potrošnik ob predložitvi blaga od proizvajalcatakoj zahteva vračilo plačanega zneska.8. Proizvajalec oziroma pooblaščeni servis lahko potrošniku za čas popravila blaga, za katero je bila izdana obveznagarancija, zagotovi brezplačno uporabo podobnega blaga. Če proizvajalec potrošniku ne zagotovi nadomestnegablaga v začasno uporabo, ima potrošnik pravico uveljavljati škodo, ki jo je utrpel, ker blaga ni mogel uporabljati odtrenutka, ko je zahteval popravilo ali zamenjavo, do njune izvršitve.9. Stroške za material, nadomestne dele, delo, prenos in prevoz izdelkov, ki nastanejo pri odpravljanju okvar oziromanadomestitvi blaga z novim, krije proizvajalec.10. V primeru zamenjave blaga ali zamenjave bistvenega dela blaga z novim se potrošniku izda nov garancijski list.11. V primeru, da proizvod popravlja nepooblaščeni servis ali nepooblaščena oseba, kupec ne more uveljavljati zahtev-kov iz te garancije. 12. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalče- ve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodilza sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan. 13. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nadomestne dele in priklopne aparate vsaj tri leta po poteku garancijskega roka,14. Obrabni deli oz. potrošni material so izvzeti iz garancije.15. Vsi potrebni podatki za uveljavljanje garancije in podatki, ki identificirajo blago za katerega velja garancija se nahajajo na dveh ločenih dokumentih (garancijski list, račun).16. Ta garancija proizvajalca ne izključuje zakonske pravice potrošnika, da zoper prodajalca v primeru neskladnostiblaga brezplačno uveljavlja jamčevalne zahtevke. Ta garancija prav tako ne izkjučuje pravic potrošnika, ki izhajajo izobveznega jamstva za skladnost blaga. IAN 409153_2207 Pooblaščeni serviser: Servisna telefonska številka: 00386 (0) 80 28 60 / [e-mail] Prodajalec: Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 KomendaHR
