Znamka	Parkside
Model	PTMI 180 A1
Tip izdelka	Inverterski varilni aparat
Področja uporabe	MMA varjenje (obložene elektrode) in TIG varjenje (volfram v inertnem plinu)
Napajanje iz omrežja	230 V ~ 50 Hz (izmenični tok)
Maksimalni varilni tok	20 A / 18,8 V – 180 A / 25,2 V
Napetost v odprtem krogu (U0)	70 V
Maksimalni efektivni vhodni tok (I1eff)	13,4 A
Maksimalni vhodni tok (I1max)	32,8 A
Tip zaščite	IP21S
Teža	Pribl. 3 kg
Maksimalna debelina materiala	3,0 mm
Udobne funkcije	Hot Start, Arc Force, Anti Stick
Uporabne elektrode (MMA)	Premer 1,6 - 4 mm
Priporočljiv inertni plin (TIG)	Argon, pretok 4-8 l/min
Priloženi elementi	1 varilni aparat, 1 transportni trak, 1 držalo elektrod, 2 MMA elektrodi (2,5 mm), 1 TIG gorilnik, 1 TIG elektroda 1,6 mm, 1 ozemljitvena sponka, 1 navodila za uporabo
Vzdrževanje	Očistite z zrakom, čistilno volno ali krtačo. Pred čiščenjem izključite. Vzdrževanje naj opravlja usposobljeno osebje.
Varnostna navodila	Nosite izolacijske rokavice, varilno masko s filtrom DIN 9-10, zaščitno obleko, izogibajte se vlagi, zagotovite prezračevanje, hranite vnetljive materiale stran.
Razvrstitev EMC	Razred A (industrijska uporaba)
Garancija	3 leta od datuma nakupa
Pomoč strankam	Telefon: [phone], E-pošta: [e-mail], Spletna stran: www.lidl-service.com
Referenčna številka artikla	IAN 389213_2107
Standardi	Direktive EU 2014/30/EU, 2014/35/EU, 2011/65/EU, standard EN 60974-10

Pogosto zastavljena vprašanja - PTMI 180 A1 PARKSIDE

Kakšna je zahtevana napajalna napetost za varilni aparat Parkside PTMI 180 A1?

Naprava zahteva omrežno napajanje 230 V ~ 50 Hz. Prepričajte se, da je vtičnica pravilno ozemljena.

Ali lahko varilni aparat uporabljam na prostem v dežju?

Ne, naprava ima zaščitni razred IP21S, vendar je ne smete uporabljati v dežju ali vlažnem okolju. Izogibajte se stiku z vodo.

Katere vrste varjenja so možne s to napravo?

Ta naprava omogoča MMA (ročno obločno varjenje z obloženimi elektrodami) in TIG (volfram v inertnem plinu) varjenje. Oba načina je mogoče izbrati prek uporabniškega vmesnika.

Kako nastavim varilni tok?

Obrnite krmilni gumb za nastavitev varilnega toka. V načinu MMA lahko predhodno nastavite tudi debelino elektrode prek menija.

Kaj storiti, če je oblok nestabilen?

Preverite, ali je ozemljitvena sponka pravilno priključena, ali je elektroda v dobrem stanju in ali je napajalna napetost zadostna (ne več kot 10 % pod nazivno). Prenizka napetost lahko povzroči nestabilnost.

Kako vzdržujem varilni aparat?

Pred čiščenjem izključite napravo iz omrežja. Zunanjost očistite s stisnjenim zrakom, krtačo ali čistilno volno. Notranja vzdrževalna dela mora opraviti usposobljen električar.

Katero zaščitno opremo moram nositi?

Nositeti morate varilno masko z zaščitnim steklom DIN 9-10, suhe izolacijske rokavice, zaščitno obleko, ki pokriva celotno telo, izolacijske varnostne čevlje in zaščito za sluh.

Ali lahko varilni aparat uporabljajo začetniki?

Varilni aparat je namenjen seznanjenim osebam. Začetniki se morajo seznaniti z varnostnimi navodili in vaditi na odpadkih, preden izvedejo pomembne zvare.

Kakšna je doba garancije in kako jo uveljaviti?

Garancija traja 3 leta od datuma nakupa. Za uveljavitev shranite blagajniški račun in številko IAN. Stopite v stik s službo za pomoč uporabnikom po telefonu ali e-pošti, nato pošljite okvarjeno napravo z opisom težave.

Kje lahko najdem nadomestne dele?

Nadomestne dele lahko naročite prek službe za pomoč uporabnikom. Kontaktne podatke najdete v navodilih ali na www.lidl-service.com.

NAVODILA ZA UPORABO PTMI 180 A1 PARKSIDE

Navodila za upravljanje in varnostna opozorila Prevod originalnega navodila za uporabo

GB IE NI CY MT

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Tehnični podatki.... Stran 195

Vzdrževanje in čiščenje .... Stran 204

Navodila za varovanje okolja in odstranjevanje med odpadke .... Stran 205

Izjava o skladnosti EU.... Stran 205

Napotki za garancijo in servisiranje.... Stran 206

Garancijski pogoji.... Stran 206

Garancijska doba in zakonski odškodninski zahtevki.... Stran 206

Obseg garancije .... Stran 206

Ravnanje v garancijskem primeru .... Stran 207

Servis Stran 207

Garancijski list .... Stran 209

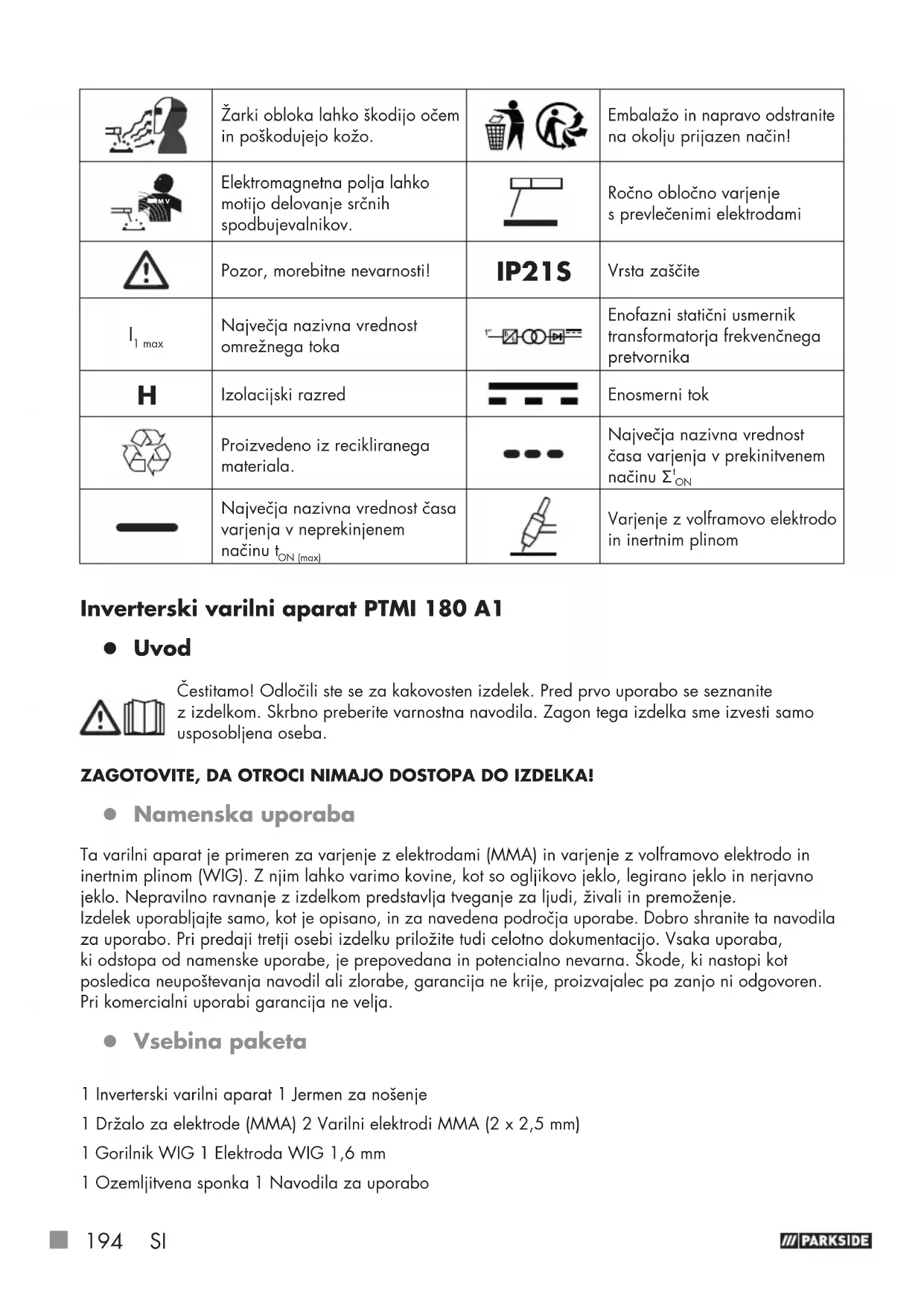

• Tabela uporabljenih piktogramov

	Previdno! Preberite navodila za uporabo!		Največja nazivna vrednost varilnega toka
1~ 50 Hz	Omrežni vhod; število faz in sim-bol za izmenični tok ter nazivna vrednost frekvence.		Efektivna vrednost najvišjega omrežnega toka
		[WWZ]	Nazivna vrednost napetosti v prostem teku
	Električne naprave ne zavrzite med gospodinjske odpadke!	[4K80]	Nazivna vrednost omrežne napetosti
	Naprave ne uporabljajte na prostem in nikoli ob dežju!		Nazivna delovna napetost
	Električni udar varilne elektrode je smrtno nevaren!	[7YE2] OPOZORILO	Tveganje hudih do smrtnih telesnih poškodb.
	Vdihovanje varilnih dimov lahko ogrozi vaše zdravje.		Previdno! Nevarnost električnega udara!
	Varilne iskre lahko povzročijo eksplozijo ali požar.		Pomemben napotek!
	Žarki obloka lahko škodijo očem in poškodujejo kožo.		Embalažo in napravo odstranite na okolju prijazen način!
	Elektromagnetna polja lahko motijo delovanje srčnih spodbujevalnikov.		Ročno obločno varjenje s prevlečenimi elektrodami
	Pozor, morebitne nevarnosti!		Vrsta zaščite
	Največja nazivna vrednost omrežnega toka		Enofazni statični usmernik transformatorja frekvenčnega pretvornika
[42W1]	Izolacijski razred		Enosmerni tok
	Proizvedeno iz recikliranega materiala.		Največja nazivna vrednost časa varjenja v prekinitvenem načinu ^+_ON
	Največja nazivna vrednost časa varjenja v neprekinjenem načinu t_ON(max)		Varjenje z volframovo elektrodo in inertnim plinom

Inverterski varilni aparat PTMI 180 A1

• Uvod

Čestitamo! Odločili ste se za kakovosten izdelek. Pred prvo uporabo se seznanite z izdelkom. Skrbno preberite varnostna navodila. Zagon tega izdelka sme izvesti samo usposobljena oseba.

ZAGOTOVITE, DA OTROCI NIMAJO DOSTOPA DO IZDELKA!

- Namenska uporaba

Ta varilni aparat je primeren za varjenje z elektrodami (MMA) in varjenje z volframovo elektrodo in inertnim plinom (WIG). Z njim lahko varimo kovine, kot so ogljikovo jeklo, legirano jeklo in nerjavno jeklo. Nepravilno ravnanje z izdelkom predstavlja tveganje za ljudi, živali in premoženje. Izdelek uporabljajte samo, kot je opisano, in za navedena področja uporabe. Dobro shranite ta navodila za uporabo. Pri predaji tretji osebi izdelku priložite tudi celotno dokumentacijo. Vsaka uporaba, ki odstopa od namenske uporabe, je prepovedana in potencialno nevarna. Škode, ki nastopi kot posledica neupoštevanja navodil ali zlorabe, garancija ne krije, proizvajalec pa zanjo ni odgovoren. Pri komercialni uporabi garancija ne velja.

• Vsebina paketa

1 Inverterski varilni aparat 1 Jermen za nošenje
1 Držalo za elektrode (MMA) 2 Varilni elektrodi MMA (2 x 2,5 mm)
1 Gorilnik WIG 1 Elektroda WIG 1,6 mm
1 Ozemljitvena sponka 1 Navodila za uporabo

- Opis delov

1	Jermen za nošenje	6	Gorilnik WIG
2	Nadzorna tipka	7	2 Varilni elektrodi MMA (2 x 2,5 mm)1 Elektroda WIG 1,6 mm
3	Nadzorno kolesce	8	Omrežni kabel
4	Ozemljitvena sponka	9	Stikalo za vklop/izklop
5	Držalo za elektrode

- Tehnični podatki

Omrežni priključek: 230 V ~ 50 Hz (izmenični tok)
Največji varilni tok in njemu ustrežna standardizirana delovna napetost:	20 A/18,8 V – 180 A/25,2 V
Nazivna vrednost omrežne napetosti: U	_1 : 230 V
Največja nazivna vrednost omrežne napetosti: I	_1 max : 32,8 A
Največji efektivni vhodni tok: I	_1 eff : 13,4 A
Nazivna vrednost napetosti v prostem teku: U	_0 : 70 V
Vrsta zaščite: IP21S
Teža: pribl. 3 kg
Debelina materiala, ki ga je mogoče variti: najv. 3,0 mm

• Varnostni napotki

Natančno preberite navodila za uporabo in upoštevajte opisane napotke. S pomočjo teh navodil za uporabo se seznanite z napravo, njeno pravilno uporabo ter varnostnimi opozorili. Na tipski tablici so navedeni vsi tehnični podatki tega varilnega aparata, zato se pred uporabo seznanite s tehničnimi danostmi te naprave.

Obstaja nevarnost zadušitve!

- Popravila ali/in vzdrževalna dela prepustite izključno kvalificiranim električarjem.

■ Uporabljajte samo varilne vode, ki so priloženi.

- Naprava med obratovanjem ne sme stati neposredno ob steni, ne sme biti pokrita ali stisnjena med ostale naprave, tako da lahko skozi prezračevalne reže vedno vstopa dovolj zraka. Prepričajte se, da je naprava pravilno priključena na omrežno napetost.

Preprečite vsakršno vlečno obremenitev napajalnega voda.

Preden napravo postavite na drugo mesto, izvlecite vtič iz vtičnice.

■ Ko naprava ne obratuje, jo vedno izklopite s stikalom za vklop/izklop. Držalo za elektrode odložite na izolirano podlogo in elektrode vzemite iz držala šele po 15 minutah, ko se ohladijo.
- Pazite na stanje varilnega kabla, držala elektrod in ozemljitvenih priključkov. Obrabljeni izolacijski elementi in deli, skozi katere teče tok, lahko povzročijo nevarnosti in zmanjšajo kakovost varjenja.
- Pri obločnem varjenju nastajajo iskre, staljeni kovinski deli in dim. Zato upoštevajte naslednje: Gorljive snovi in/ali materiale v celoti odstranite z delovnega mesta in iz neposredne okolice.
■ Skrbite za prezračevanje delovnega mesta.
■ Ne varite na posode, sode ali cevi, ki vsebujejo oz. so vsebovali gorljive tekočine ali pline.

■ OPOZORILO Preprečite vsak neposredni stik z varilnim tokokrogom. Napetost pri prostem teku med jezičkom elektrode in ozemljitvenim priključkom je lahko nevarna; obstaja nevarnost električnega udara.

■ Naprave ne shranjujte oz. uporabljajte v vlažnem ali mokrem okolju oz. ko dežuje. Velja zaščitno določilo IP21S.
- Oči zaščitite z ustreznimi zaščitnimi stekli (DIN stopnja 9–10), ki jih pritrdite na priloženo varilno masko. Za zaščito koje pred ultravijoličnim sevanjem obloka uporabljajte rokavice in suha zaščitna oblačila, ki so brez olja in masti.

■ OPOZORILO Vira varilnega toka ne uporabljajte za odtajanje cevi.

Upoštevajte:

■ Sevanje obloka lahko škodi očem in povzroči opekline na koži.
Obločno varjenje proizvaja iskre in kapljice taleče se kovine, varjeni obdelovanec začne žareti in ostane zelo vroč relativno dolgo. Zato se obdelovanca ne dotikajte z golimi rokami.
- Pri obločnem varjenju se sprošča zdravju škodljiva para. Pazite, da je ne boste vdihavali.
- Zaščitite se pred nevarnimi učinki obloka in poskrbite, da bodo osebe, ki ne sodelujejo pri delu, od obloka oddaljene vsaj 2 m.

POZOR!

■ Med delovanjem varilnega aparata lahko pride do motenj pri napajanju drugih porabnikov, odvisno od omrežnih pogojev na mestu priključitve. Če ste v dvomih, se obrnite na svojega distributerja električne energije.

■ Med delovanjem varilnega aparata lahko pride do motenj delovanja drugih naprav, npr. slušnih aparatov, srčnih spodbujevalnikov itn.

- Viri nevarnosti pri obločnem varjenju

Pri obločnem varjenju obstaja veliko virov nevarnosti. Zato je zelo pomembno, da varilec upošteva naslednja pravila, da ne ogroža sebe in drugih ter prepreči telesne poškodbe in škodo na napravi.

■ Dela na strani omrežne napetosti, npr. kablih, vtičih, vtičnicah itn., naj izvaja samo električar v skladu z nacionalnimi in lokalnimi predpisi.
■ V primeru nesreč varilni aparat takoj izključite iz omrežne napetosti.
- Ce se pojavi električna kontaktna napetost, napravo nemudoma izključite in pokličite električarja, da jo preveri.
■ Na varilní strani vedno pazite na dobre električne stike.
- Pri varjenju vedno nosite izolirne rokavice na obeh rokah.

Te rokavice ščitijo pred električnim udarom (tj. napetostjo pri prostem teku varilnega tokokroga), škodljivim sevanjem (toplotnim in UV-sevanjem) ter pred žarečimi naokrog letečimi delci kovine in žlindre.

■ Nosite trdne izolirne čevlje. Čevlji morajo zagotavljati izolacijo tudi pri mokroti. Nizki čevlji niso primerni, ker lahko padajoče žareče kapljice kovine povzročijo opekline.

■ Nosite ustrezna zaščitna oblačila, in ne sintetičnih oblek.

- Ne glejte v oblok z nezaščitenimi očmi; uporabljajte le varilno masko z zaščitnim steklom, ki ustreza zahtevam standardov DIN. Oblok poleg svetlobnih in toplotnih žarkov, ki povzročajo zaslepitev oz. opekline, oddaja tudi UV-žarke. To nevidno ultravi-jolično sevanje pri nezadostni zaščiti povzroča zelo boleče vnetje veznice, ki ga je mogoče opaziti šele čez nekaj ur.

Poleg tega UV-sevanje na nezaščitenih delih telesa povzroča opekline, podobne sončnim opeklinam.

■ Tudi osebe, ki se zadržujejo v bližini obloka, ali pomočniki morajo biti seznanjeni z nevarnostmi in zaščiteni s potrebnimi zaščitnimi sredstvi. Po potrebi postavite zaščitne stene.

- Pri varjenju, zlasti v majhnih prostorih, je treba poskrbeti za zadosten dovod svežega zraka zaradi nastajanja dima in škodljivih plinov.

- Na posodah, v katerih se zbirajo plini, gorivo, mineralna olja ipd., ne smete izvajati varjenja – tudi će so bile že pred časom izpraznjene; zaradi ostankov obstaja namreč nevarnost eksplozije.

■ V požarno ogroženih in eksplozivnih prostorih veljajo posebni predpisi.

- Varjene spoje, ki so izpostavljeni velikim obremenitvam in morajo izpolnjevati določene varnostne zahteve, smejo izdelovati samo posebej usposobljeni in preizkušeni varići. Primeri so tlačne posode, tekalne tirnice, vezni členi priklopnika itn.

POZOR! Ozemljitveni priključek vedno priključite čim bliže varilnemu mestu tako, da ima varilni tok čim krajšo pot od elektrode do ozemljitvenega priključka. Ozemljitvenega priključka nikoli ne vežite z ohišjem varilnega aparata! Ozemljitvenega priključka nikoli ne priključujte na ozemljene dele, ki so daleč od obdelovanca, npr. cev za vodo v drugem kotu prostora. V nasprotnem primeru se lahko poškoduje sistem zaščitnih vodnikov v prostoru, v katerem varite.

■ Varilnega aparata ne uporabljajte, ko dežuje.

■ Varilnega aparata ne uporabljajte v vlažnem okolju.

■ Varilni aparat postavite samo na ravno podlago.

- Izhod je treba meriti pri temperaturi okolice 20 °C. Pri višjih temperaturah je mogoče čas varjenja skrajšati.

NEVARNOST ZARADI ELEKTRIČNEGA UDARA:

■ Električni udar varilne elektrode je lahko smrten. Ne varite, ko dežuje ali sneži. Nosite suhe izolirne rokavice. Elektrode se ne dotikajte z golimi rokami. Ne nosite mokrih ali poškodovanih rokavic. Zaščitite se pred električnim udarom z izolacijo obdelovanca. Ohišja naprave ne odpirajte.

NEVARNOST ZARADI VÄRILNEGA DIMA:

Vdihovanje varilnega dima lahko ogrozi zdravje. Svoje glave ne potiskajte v dim. Naprave uporabljajte na odprtih območjih. Za odstranjevanje dima uporabljajte odzračevanje.

NEVARNOST ZARADI VÄRILNİH ISKER:

- Varilne iskre lahko povzročijo eksplozijo ali požar. Varjenju ne približujte gorljivih snovi. Ne varite v bližini vnetljivih snovi. Varilne iskre lahko povzročijo požar. V bližini naj bosta gasilnik in oseba, ki spremlja dogajanje, da ga lahko takoj uporabi. Ne varite na bobnih ali kakršnihkoli zaprtih posodah.

NEVARNOST ZARADI ŽARENJA OBLOKÁ:

- Žarki obloka lahko škodijo očem in poškodujejo kožo. Nosite klobuk in varnostna očala. Nosite zaščito za sluh in visok, zaprt ovratnik srajce. Uporabljajte varnostno čelado za varjenje in bodite pozorni na ustrezne nastavitve filtra. Nosite zaščito za celotno telo.

NEVARNOST ZARADI ELEKTROMAGNETNIH POLJ:

- Varilni tok povzroča elektromagnetna polja. Ne uporabljajte skupaj z medicinskimi vsadki. Varilnih vodov nikdar ne ovijajte okoli telesa. Varilne vode speljite skupaj.

• Varnostna navodila za varilno masko

■ S pomočjo vira svetlobe (npr. vžigalnika) se vedno pred začetkom varilnih del prepričajte, da varilna maska brezhibno deluje.

Zaradi brizganja pri varjenju se lahko zaščitno steklo poškoduje. Poškodovano ali spraskano zaščitno steklo takoj zamenjajte.

■ Poškodovane ali zelo umazane oz. pobrizgađe komponente takoj zamenjajte.

■ Napravo smejo uporabljati samo osebe, ki so dopolnile 16 let.

Seznanite se z varnostnimi predpisi za varjenje. V ta namen upoštevajte tudi na varilnem aparatu zapisana varnostna navodila.

- Pri varjenju si vedno nataknite varilno masko. Če je ne uporabite, lahko svojo mrežnico resno poškodujete.

■ Med varjenjem vedno nosite zaščitno obleko.

■ Varilnega ščita nikoli ne uporabljajte brez stekla.

■ Za dobro vidljivost in neutrudljivo delo zaščitno steklo pravočasno zamenjajte.

- Območje povečanega električnega tveganja

Pri varjenju na območjih povečanega električnega tveganja je treba upoštevati naslednja varnostna navodila.

Območja povečanega električnega tveganja najdete na primer:

■ na delovnih mestih, kjer je obseg gibanja omejen, tako da varilec pri delu ohranja prisilno držo (npr. kleče, sede, leže) in se dotika električno prevodnih delov;

■ na delovnih mestih, ki so v celoti ali delno električno prevodna in kjer obstaja velika nevarnost dotika varilca, ki se mu ta lahko izogne ali ne;

■ na mokrih, vlažnih ali vročih delovnih mestih, kjer vlaga ali znojenje bistveno zmanjšata odpornost človeške koje ali zaščitne opreme in njenih izolacijskih lastnosti.

■ Tudi kovinska lestev ali odri lahko ustvarijo okolje s povečanim električnim tveganjem.

V takšnem območju morate uporabiti izolirane podloge in vmesne sloje, rokavice z manšeto in pokrivala iz usnja ali drugih izolacijskih materi- alov, da telo izolirate od ozemljitve. Vir varilnega toka mora biti name- šcen zunaj delovnega območja ali območij in zunaj dosega varilca.

Dodatno zaščito pred omrežnim električnim udarom v primeru okvare lahko zagotovite z uporabo varovalnega odklopnika, ki deluje pri obtočnem toku, ki ne presega 30 mA, napaja pa vse naprave v bližini, priključene na omrežje. Varovalni odklopnik mora biti primeren za vse vrste toka.

Sredstva za hitro električno odklapljanje varilnega vira ali varilnega kroga (npr. naprave za zaustavitev v sili) morajo biti na dosegu rok.

Pri uporabi varilnih aparatov v okoliščinah povečanega električnega tveganja izhodna napetost varilnega aparata v prostem teku ne sme presegati 113 V (konica). Ta varilni aparat je zaradi izhodne napetosti v teh primerih mogoče uporabljati.

• Varjenje v tesnih prostorih

- Pri varjenju v zaprtih prostorih lahko nastopi nevarnost strupenih plinov (tveganje zadušitve). - V tesnih prostorih je varjenje dovoljeno le tedaj, ko so v neposredni bližini poučene osebe, ki lahko po potrebi posredujejo.

Pred začetkom varjenja je za ugotavljanje korakov, potrebnih za zagotavljanje varnosti pri delu, in varnostnih ukrepov, ki jih je treba sprejeti med potekom varjenja, potrebna strokovna ocena.

• Vsota napetosti v prostem teku

Če hkrati deluje več virov energije za varjenje, se lahko njihove napetosti v prostem teku seštejejo, s tem pa se povečajo z elektriko povezana tveganja. Viri energije za varjenje morajo biti priključeni tako, da je ta nevarnost čim manjša. Posamezni viri energije za varjenje z njihovimi ločenimi krmilnimi elementi in priključki morajo biti do te mere jasno označeni, da je brez težav razvidno, kaj spada v kateri varilni krog.

- Uporaba ramenskih zank

Ko vir energije za varjenje nosite, npr. s pomočjo ramenske zanke, ne smete variti.

S tem preprečite:

■ tveganje izgube ravnotežja pri vlečenju priključenih kablov ali cevi;
■ povečano tveganje električnega udara, ko bi varilec ob uporabi varilnega vira razreda I, katerega ohišje je ozemljeno z zaščitnim vodnikom, prišel v stik z ozemljitvijo.

- Zaščitna obleka

■ Med delom mora biti varilec po celotnem telesu zaščiten z ustrezno obleko in zaščito obraza pred sevanjem in opeklinami.

Upoštevajte naslednje korake:

• Pred varjenjem oblecite zaščitno obleko.
• Nataknite rokavice.
• Odprte okna ali uporabite ventilator, da zagotovite dotok zraka.
• Nosite zaščitna očala in zaščito ust.

■ Na obeh rokah nosite rokavice z manšeto iz primernega materiala (usnja). Te morajo biti v brezhibnem stanju.

Za zaščito obleke pred letečimi iskrami in opeklinami nosite primerne predpasnike. Če vrsta dela, npr. varjenje nad glavo, to zahteva, morate nositi zaščitni kombinezon in po potrebi tudi zaščitno pokrivalo.

ZAŠCITA PRED ŽARKI IN OPEKLINAMI

• Na delovnem mestu z oznako »Pozor! Ne glejte v plamen!« opozorite na nevarnost za oči. Delovna mesta po možnosti zavarujte tako, da so osebe, ki se nahajajo v bližini, zaščitene. Nepooblaščenim osebam je treba onemogočiti zadrževanje v bližini varilnih del.
  ■ V neposredni bližini opredeljenih delovnih mest naj stene ne bodo svetlih barv ali prebarvane s svetlečo barvo. Okna je treba vsaj do višine glave zavarovati pred pronicanjem ali odbojem žarkov, npr. s primernim premazom.

- Klasifikacija naprave po EMC

Po standardu IEC 60974-10 gre za varilni aparat elektromagnetne združljivosti razreda A. Naprave razreda A so tiste, ki so primerne za uporabo povsod, razen v bivalnih okoljih in območjih, ki so neposredno priključena na nizkonapetostno električno omrežje, ki oskrbuje (tudi) stanovanjske zgradbe. Naprave razreda A morajo upoštevati mejne vrednosti razreda A.

VARNOSTNI NAPOTEK: Naprave razreda A so predvidene za uporabo v industrijskem okolju. Zaradi pri tem pojavljajočih se motenj v napeljavah, pa tudi sevalnih motenj, lahko pride do težav pri zagotavljanju elektromagnetne združljivosti v drugih okoljih.

Tudi će ne presegajo mejnih vrednosti po standardu, lahko take naprave vseeno povzročijo elektromagnetne motnje v občutljivih

sistemih in napravah. Za motnje, ki nastanejo pri delu z oblokom, je odgovoren uporabnik, ki mora izvesti ustrezne zaščitne ukrepe. Pri tem mora uporabnik posebej upoštevati:

• omrežne, krmilne, signalne in telekomunikacijske napeljave,
• računalnike in druge mikroprocesorsko krmiljene naprave,
• televizijske, radijske in druge sprejemnike,
• elektronske in električne varnostne naprave,
• osebe s srčnimi spodbujevalniki ali slušnimi napravami,
• merilne naprave in naprave za umerjanje,
• odpornost drugih naprav v bližini na motnje,
• čas v dnevu, ko se izvajajo dela.

Za preprečitev morebitnega motečega sevanja priporočamo, da:

- električni priključek opremite z omrežnim filtrom,

- napravo redno vzdržujete in ohranjate v dobrem stanju,

- varilne vode popolnomá odvijete in jih po možnosti vzporedno položite na tla,

- naprave in stroje, ki jih ogroža motilno sevanje, po možnosti odstranite z delovnega območja ali uporabite ščit.

Napotek!

Ta naprava je skladna s standardom IEC 61000-3-12, pod pogojem, da je kratkostična moč Ssc večja od ali enaka 6106,5 KW na vme- sniški točki med napajanjem na strani uporabnika in javnim omrežjem. Inštalater ali uporabnik naprave je odgovoren, da, po potrebi s posvetovanjem z upravljavcem distribucijskega omrežja, zagotovi, da je naprava priključena le na omrežje s kratkostično močjo Ssc, ki je enaka ali večja od 6106,5 kW.

Napotek!

Naprava je primerna izključno za uporabo v električnih omrežjih z dovoljeno mrežno impedanco Zmax 0,255 Ω ali manj. V primeru dvoma se posvetujte s strokovnjakom.

- Pred zagonom

Napravo in dodatke vzemite iz embalaže ter preverite, ali obstajajo poškodbe (npr. poškodbe pri prevozu).

■ Na varilno napravo priključite držalo za elektrođe za varjenje MMA ali gorilnik WIG za varjenje WIG.

■ Na koncu priključite še ozemljitvenosponko.

■ Za varjenje MMA v sponke držala elektrod vstavite elektrodo.

- Uporaba

- Varjenje MMA

■ Uporabite sponke držala elektrod brez štrlečih pritrdilnih vijakov, ki ustrezajo današnjim varnostnim standardom.

■ Prepričajte se, da je stikalo za vklop/izklépnastavljeno na »O« (»Izklop«) ali da napajalni kabel 8 ni priključen v omrežno vtičnico.

- Varilne kable priključite glede na njihovo polarnost in v skladu z navodili proizvajalca elektrod.

To storite tako, da priključite ozemljitveni priključekna ustrezen izhod inverterskega varilnega aparata (označen z »–«).

To storite tako, da priključite priključek držala elektrčna ustrezen izhod inverterskega varilnega aparata (označen s »+«).

- Oblecite ustrezna zaščitna oblačila v skladu z navodili in si pripravite delovno mesto.

Ozemljitveno sponkopriklučite na obdelovanec.

■ Vstavite elektrodo v držalo za elektrode

■ Napravo vklopite tako, da stikalo Vklop/Izk8opotisnete v položaj »l« (»Vklop«).

Z vrtenjem nadzornega kolesca lahko nastavljate moč varilnega toka. Z večkratno uporabo nadzorne tipke 2 lahko po izbiri nastavitve »0.0« (pod točko menija »Electrode 1/6«) izbirate med funkcijami Hot Start, Arc Force in Anti Stick. Nastavitev parametrov poteka preko nadzornega kolesca, 3 izbiro pa potrdite s pritiskom nadzorne 2 tipke.

S pritiskanjem nadzorne tipke do pojavitve točke menija »Electrode 1/6«, lahko s pomočjo nadzornega kolesca izbirate debelino ^3 elektrode (1,6–4 mm) Električni tok in ostale funkcije so v tem primeru prednastavljene.

⚠️ POZOR: Ozemljitvena sponka 4 in držalo elektrod 5/elektroda ne smejo priti v neposredni stik.

⚠️ POZOR: Pri varjenju z elektrodami (MMA – Manual Metal Arc Welding – varjenje z elektrodami) morata biti držalo elektrod 5 in ozemljitveni priključek 4 v skladu s podatki elektrod povezana na plus (+) ali minus (−).

■ Uporabite ustrezno zaščitno opremo in začnite postopek varjenja.

■ Za zaustavitev delovanja nastavite stikalo za vklop/izklčov položaj »O« (»OFF«).

⚠️ POZOR: Pazite, da z elektrodo ne drgnete po obdelovancu. Tako lahko poškoduje obdelovanec in se oteži vžig obloka. Po vžigu loka ohranite pravilno razdaljo od obdelovanca. Razdalja naj ustreza premeru uporabljene elektrode. Med varjenjem držite to razdaljo čim bolj natančno in stalno. Kot med elektrodo in delovno smerjo naj znaša med 20° in 30°.

⚠️ POZOR: Varilno sponko in elektrodo po varjenju odložite na izolirano držalo. Šele ko se elektroda ohladi, lahko staljeno žlindro odstranite. Če želite ponovno zvariti zlomljen zvar, najprej odstranite staljeno žlindro na mestu zvara.

⚠️ POZOR: Napetost, ki je 10 % pod nazivno vhodno napetostjo varilnega aparata, lahko povzroči naslednje posledice:

■ Tok v aparatu se zmanjša.

■ Lok se pokvari ali postane nestabilen.

POZOR:

Sevanje loka lahko povzroči vnetje oči in kožne opekline.

- Žlindra v razpršilu in talini lahko povzroči poškodbe oči in opekline.

■ Nosite zatemnjena očala za oči ali zaščitno masko.

■ Zaščitna maska mora biti v skladu z varnostnim standardom EN175.

■ Uporabljajo se lahko izključno varilni kabli, ki so vključeni v obseg dobave.

- Varjenje

Izbirate lahko med varjenjem s prebadanjem ali vlečenjem. Vpliv smeri gibanja na lastnosti zvara je prikazan spodaj:

	Varjenje s prebadanjem Varjenje	z vlečenjem
Vžiganje manjše večje
Širina zvara večje manjše
Zvar ploski izbočen
Napaka v zvaru večje manjše

NAPOTEK: Katera vrsta varjenja je primernejša, se potem, ko ste varili preizkusni primerek, čite sami.

Prepričajte se, da je stikalo za vklop/izklop 9 nastavljeno na »O« (»Izklop«), oz. da napajalni kabel 8 ni priključen v vtičnico.

To storite tako, da priključite ozemljitveno sponkona ustrezen izhod inverterskega varilnega aparata (označeno z »+«).

To storite tako, da priključek držala elektrod priključite na ustrezen izhod inverterskega varilnega aparata (označeno s »–«).

■ Oblecite ustrezna zaščitna oblačila v skladu z navodili in si pripravite delovno mesto.

Ozemljitveno sporkopriklučite na obdelovanec.

Plinski dovod gorilnika priključite na ustrezen izhod na vašem reduktorju tlaka (ni vključen v obseg dobave). Kot zaščitni plin se uporablja argon. Priporoča se pretok plina 4–8 l/min.

Napravo vklopite tako, da stikalo za Vklop/Izkl8opotisnete v položaj »l« (»Vklop«).

Glede na uporabljeno elektrodo z nadzornim kolescemprilagodite varilni tok.

Z večkratnim pritiskom nadzornega stikain po potrebi nadzornega kolesca izberite položaj »0.0« 3. Nato naprej pritiskajte nadzorno stikalo, 2 dokler se ne pojavi točka menija » LiftTIG 6/6«. Z vrtenjem nadzornega kolesca izberite nastavitev »ON« 3. Izbiro potrdite s pritiskom nadzorne tipke 2. Z vrtenjem nadzornega kolesca 3 lahko zdaj nastavljate moč varilnega toka.

• Vzdrževanje in čiščenje

NAPOTEK: Varilni aparat je treba za zagotavljanje pravilnega delovanja ter skladnosti z varnostnimi zahtevami redno vzdrževati. Nepravilno in napačno delovanje lahko povzroči okvare in poškodbe naprave.

Pred kakršnimkoli čiščenjem varilnega aparata izključite napajalni kabe8zvtičnice, da napravo varno izklopite iz električnega tokokroga.

Varilni aparat in njegove dodatke redno očistite od zunaj. S pomočjo zraka, čistilne volne ali krtače odstranite umazanijo in prah.

NAPOTEK: Naslednja vzdrževalna dela sme izvajati samo za to usposobljeno osebje.

■ Regulator toka, ozemljitev in notranje ožičenje je treba redno servisirati.

- Redno preverjajte izolacijsko upornost varilnega aparata. V ta namen uporabite ustrezno merilno napravo.

V primeru okvare ali potrebne zamenjave delov naprave se obrnite na ustrezno strokovno osebje.

- Navodila za varovanje okolja in odstranjevanje med odpadke

RECIKLIRAJMO SUROVINE NAMESTO ODLAGANJA ODPADKOV!

Po evropski direktivi 2012/19/EU je treba rabljene električne naprave zbirati ločeno in reciklirati na okolju prijazen način. Napravo oddajte pri pooblaščenem podjetju za odstranjevanje

odpadkov ali svojem občinskem odlagališču. Upoštevajte trenutno veljavne predpise. Če ste v dvomih, se obrnite na center za odstranjevanje.

Napravo, pripomočke in embalažo odvrzite okolju prijazno na mesto za recikliranje odpadkov. Električnih naprav ne zavrzite med gospodinjske odpadke! S tem boste izpolnili zakonske dolžnosti in pomembno prispevali k varovanju okolja.

Upoštevajte oznako na različnih embalažah in jih po potrebi odložite ločeno. Embalaža je označena s kraticami (a) in številkami (b), ki imajo naslednji pomen: 1–7: umetne snovi, 20–22: papir in karton, 80–98: kompozitni materiali.

- Izjava o skladnosti EU

Mi,

C. M. C. GmbH

izpolnjuje bistvene varnostne zahteve, ki so navedene v evropskih direktivah

Direktiva EU o elektromagnetni združljivosti:

2014/30/EU

Direktiva o nizkonapetostnih napravah:

2014/35/EU

Direktiva RoHS:

2011/65/EU + 2015/863/EU

in njihovih spremembah.

Zgoraj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junija 2011 za omejevanje uporabe določenih nevarnih snovi v elektronskih in električnih napravah. Za oceno skladnosti so bili uporabljeni naslednji usklajeni standardi:

EN 60974-6:2016

EN 60974-10:2014/A1:2015

St. Ingbert, 23. 12. 2021

C.M.C. GmbH Katharina Loth-Str. 15 66386 S. W. nghleit Telefon: [phone] Telefax: [phone]

V primeru pomanjkljivosti tega izdelka za vas veljajo zakonske pravice napram prodajalcu.

Naša, spodaj predstavljena garancija ne omejuje teh zakonskih pravic.

Garancijski pogoji

Garancijski rok začne teči od datuma nakupa. Shranite originalni račun. Ta dokument je potreben kot dokazilo o nakupu. Če v 3 letih od datuma nakupa tega izdelka pride do napake na materialu ali v izdelavi, bomo izdelek – po naši izbiri – brezplačno popravili ali ga zamenjali. Pogoj te garancijske storitve je, da v treh letih predložite okvarjeno napravo in račun (dokazilo o nakupu) ter pisno na kratko razložite, v čem je težava in kdaj je nastopila.

Če naša garancija krije napako, boste prejeli popravljen ali nov izdelek. S popravilom ali zamenjavo izdelka ne začne teči nova garancijska doba.

- Garancijska doba in zakonski odškodninski zahtevki

Garancijska doba se zaradi garancije ne podaljša. To velja tudi za zamenjane in popravljene dele.

Morebitno škodo in pomanjkljivosti je treba sporočiti že ob nakupu, takoj po odstranitvi embalaže.

Po preteku garancijskega roka je treba popravila plačati.

- Obseg garancije

Naprava je bila skrbno izdelana v skladu s strogimi smernicami kakovosti in odgovorno preverjena pred dobavo.

Garancijska storitev velja za napake na materialu ali v izdelavi. Ta garancija ne velja za dele izdelka, ki so izpostavljeni običajni obrabi in jih je zato mogoče obravnavati kot obrabne dele, ali za poškodbe lomljivih delov, npr. stikal, baterij ali delov iz stekla.

Ta garancija zapade, če je izdelek poškodovan in ni pravilno uporabljen ali vzdrževan. Za pravilno uporabo izdelka je treba natančno upoštevati le navedbe v originalnih navodilih za uporabo.

Namenom uporabe in ravnanjem, ki jih v navodilih za uporabo odsvetujemo ali pred njimi svarimo, se je treba obvezno izogibati.

Izdelek je namenjen zgolj za zasebno in ne za poslovno uporabo. V primeru zlorabe ali nepravilnega ravnanja, uporabe sile in posegov, ki jih ne opravil naš pooblaščeni servis, garancija preneha.

• Ravnanje v garancijskem primeru

Da lahko zagotovimo hitro obravnavo vaše zadeve, prosimo, da upoštevate napotke v nadaljevanju: Za vse poizvedbe imejte za dokazilo o nakupu pripravljen račun in številko izdelka (npr. IAN).

Številka izdelka je navedena na tipski tablici, gravuri, naslovnici navodil (spodaj levo) ali na nalepki na hrbtni ali spodnji strani. Če pride do nepravilnega delovanja ali drugih poškodb, po telefonu ali e-pošti najprej stopite v stik s spodaj navedenim servisom.

Izdelek, za katerega je ugotovljeno, da je okvarjen, lahko brezplačno pošljete na naslov servisa, pri čemer dodajte račun (dokazilo o nakupu) ter navedite pomanjkljivost in kdaj je nastopila.

NAPOTEK: Te in številne druge priročnike, video posnetke izdelkov in programsko opremo lahko esete s spletnega naslova www.lidl-service.com.

PDF ONLINE www.lidl-service.com

Koda QR vam omogoča

neposredni dostop do strani

Storitve Lidl

(www.lidl-service.com), z vnosom

številke (IAN) 389213 pa si lahko

odprete navodila za uporabo.

- Servis

Stik z nami:

SI

Upoštevajte, da spodnji naslov ni naslov servisa. Najprej stopite v stik z zgoraj navedenim servisom.

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

NEMČIJA

Naročanje rezervnih delov:

Garancijski list
Inverterski varilni aparatPTMI 180 A1	IAN 389213_2107
C. M. C. GmbHKatharina-Loth-Str. 15, 66386 St. Ingbert,Nemčija	Pooblaščeni serviser:Servisna telefonska številka:00386 (0) 80 28 60
1. S tem garancijskim listom »C. M. C. GmbH, Katharina-Loth-Str. 15,66386 St. Ingbert, Nemčija« jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.2. Garancija je veljavna na ozemlju Republike Slovenije.3. Garancijski rok za proizvod je 3 leta od dneva izročitve blaga. Datum izročitve blaga je razviden iz računa.4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnijih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun,kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, će se ni držal priloženih navodil za sestavo in uporabo izdelka ali će je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.8. Jamčimo servisiranje in rezervne dele za minimalno dobo, ki je zahtevana s strani zakonodaje.9. Obrabni deli oz. potrošni material so izvzeti iz garancije.10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Prodajalec:Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

C.M.C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

GERMANY
