| Marca | Parkside |
| Modelo | PTMI 180 A1 |
| Tipo de producto | Equipo de soldadura inverter |
| Ámbitos de uso | Soldadura MMA (electrodos revestidos) y soldadura TIG (tungsteno bajo gas inerte) |
| Alimentación de red | 230 V ~ 50 Hz (corriente alterna) |
| Corriente de soldadura máx. | 20 A / 18,8 V – 180 A / 25,2 V |
| Tensión en circuito abierto (U0) | 70 V |
| Corriente de entrada eficaz máx. (I1eff) | 13,4 A |
| Corriente de entrada máx. (I1max) | 32,8 A |
| Tipo de protección | IP21S |
| Peso | Aprox. 3 kg |
| Espesor del material máx. | 3,0 mm |
| Funciones de confort | Arranque en caliente, Fuerza de arco, Antiadherencia |
| Electrodos utilizables (MMA) | Diámetro 1,6 - 4 mm |
| Gas inerte recomendado (TIG) | Argón, caudal 4-8 l/min |
| Elementos suministrados | 1 equipo de soldadura, 1 correa de transporte, 1 portaelectrodos, 2 electrodos MMA (2,5 mm), 1 soplete TIG, 1 electrodo TIG 1,6 mm, 1 pinza de masa, 1 manual de instrucciones |
| Mantenimiento | Limpiar con aire, lana de limpieza o cepillo. Desconectar antes de la limpieza. Mantenimiento por personal cualificado. |
| Instrucciones de seguridad | Usar guantes aislantes, máscara de soldador con filtro DIN 9-10, ropa de protección, evitar la humedad, asegurar una ventilación, mantener los materiales inflamables alejados. |
| Clasificación CEM | Clase A (uso industrial) |
| Garantía | 3 años a partir de la fecha de compra |
| Servicio postventa | Teléfono: 0033 (0) 3 87 84 72 34, Correo electrónico: service.fr@cmc-creative.de, Sitio web: www.lidl-service.com |
| Número de referencia del artículo | IAN 389213_2107 |
| Normas | Directivas UE 2014/30/UE, 2014/35/UE, 2011/65/UE, norma EN 60974-10 |
Preguntas frecuentes - PTMI 180 A1 PARKSIDE
Preguntas de los usuarios sobre PTMI 180 A1 PARKSIDE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Estación de soldadura en formato PDF gratis! Encuentra tus instrucciones PTMI 180 A1 - PARKSIDE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PTMI 180 A1 de la marca PARKSIDE.
MANUAL DE USUARIO PTMI 180 A1 PARKSIDE
Instrucciones de funcionamiento y de seguridad Traducción del manual de funcionamiento original
IT MT CH
SALDATRICE INVERTER
Antes de leer, abra la página con las ilustraciones y familiarícese con todas las funciones del dispositivo.
DK
Telefón: 0850 232001
Sídlo: Nemecko
IAN 389213\_2107

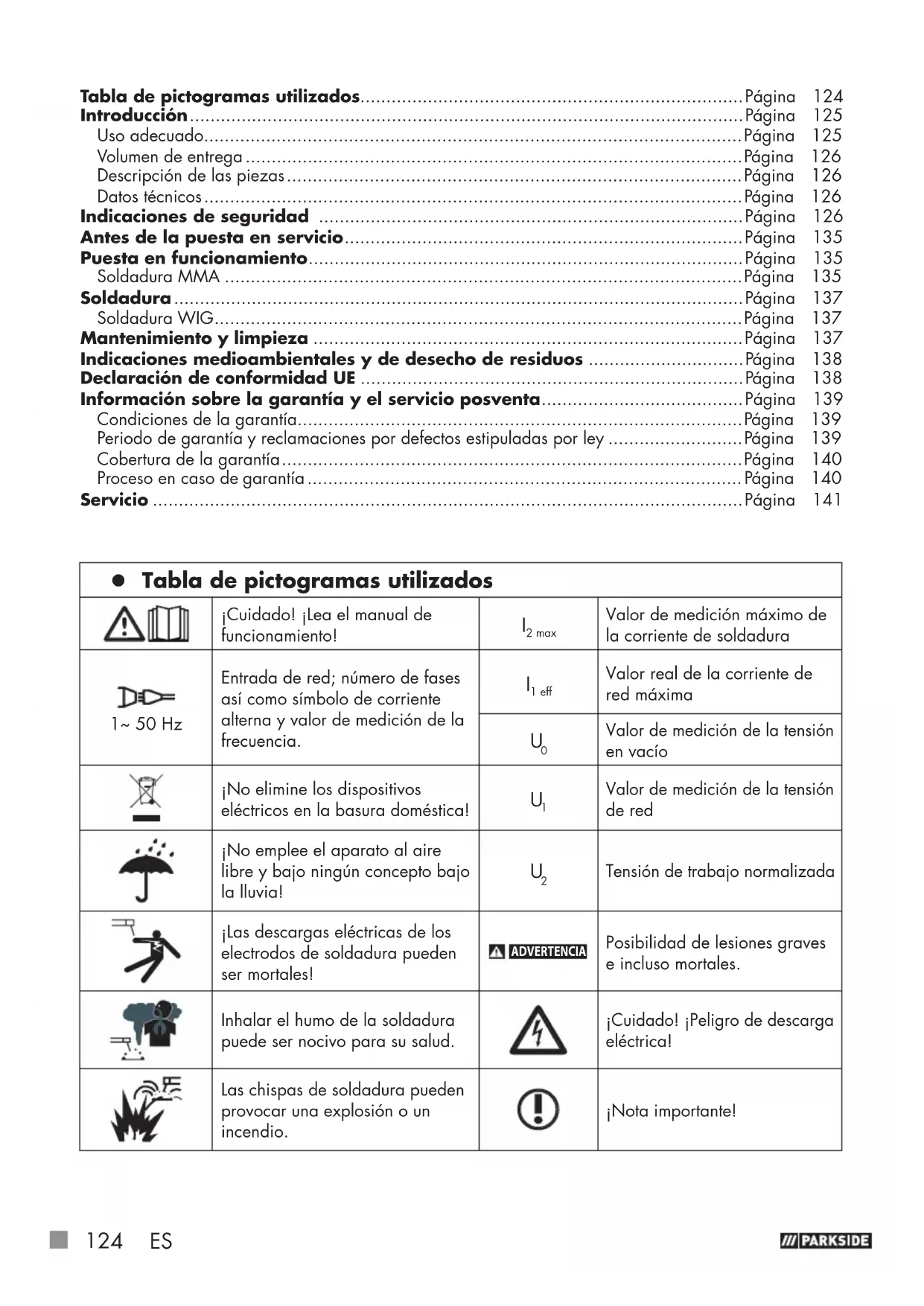

Tabla de pictogramas utilizados....Página 124
Introducción......Página 125
Descripción de las piezas....Página 126
Indicaciones de seguridad ......Página 126
Antes de la puesta en servicio....Página 135
Puesta en funcionamiento....Página 135
Soldadura MMA ......Página 135
Soldadura....Página 137
Mantenimiento y limpieza ......Página 137
Indicaciones medioambientales y de desecho de residuos ......Página 138
Declaración de conformidad UE ......Página 138
Información sobre la garantía y el servicio posventa....Página 139
Condiciones de la garantía....Página 139
Periodo de garantía y reclamaciones por defectos estipuladas por ley ......Página 139
Cobertura de la garantía....Página 140
Proceso en caso de garantía Página 140
- Tabla de pictogramas utilizados
 | ¡Cuidado! ¡Lea el manual de funcionamiento! |  | Valor de medición máximo de la corriente de soldadura |
 1~50 Hz | Entrada de red; número de fases así como símbolo de corriente alterna y valor de medición de la frecuencia. |  | Valor real de la corriente de red máxima |
| [288K] | Valor de medición de la tensión en vacío | ||
 | ¡No elimine los dispositivos eléctricos en la basura doméstica! |  | Valor de medición de la tensión de red |
 | ¡No emplee el aparato al aire libre y bajo ningún concepto bajo la lluvia! | [X89D] | Tensión de trabajo normalizada |
 | ¡Las descargas eléctricas de los electrodos de soldadura pueden ser mortales! |  | Posibilidad de lesiones graves e incluso mortales. |
 | Inhalar el humo de la soldadura puede ser nocivo para su salud. |  | ¡Cuidado! ¡Peligro de descarga eléctrica! |
 | Las chispas de soldadura pueden provocar una explosión o un incendio. |  | ¡Nota importante! |
 | Las radiaciones del arco eléctrico pueden provocar lesiones oculares y cutáneas. |  | ¡Elimine el embalaje y el aparato de forma respetuosa con el medio ambiente! |
 | Los campos electromagnéticos pueden afectar el correcto funcionamiento de los marcapasos. |  | Soldadura manual con arco eléctrico con electrodos de varilla con revestimiento |
 | ¡Atención, posibles peligros! |  | Tipo de protección |
 | Valor de medición máximo de la corriente de red |  | Rectificador-transformador-convertidor de frecuencia estático monofásico |
| [W646] | Clase de aislamiento |  | Corriente continua |
 | Fabricado a partir de material reciclado. |  | Valor de medición máximo del tiempo de soldadura en modo intermitente _ON^+ |
 | Valor de medición máximo del tiempo de soldadura en modo continuo t_ON (máx) |  | Soldadura de gas inerte-wolframio |
