| Značka | Parkside |
| Model | PTMI 180 A1 |
| Typ produktu | Zváračka invertor |
| Oblasti použitia | Zváranie MMA (obalené elektródy) a zváranie TIG (wolfrám pod inertným plynom) |
| Sieťové napájanie | 230 V ~ 50 Hz (striedavý prúd) |
| Maximálny zvárací prúd | 20 A / 18,8 V – 180 A / 25,2 V |
| Napätie naprázdno (U0) | 70 V |
| Maximálny efektívny vstupný prúd (I1eff) | 13,4 A |
| Maximálny vstupný prúd (I1max) | 32,8 A |
| Typ ochrany | IP21S |
| Hmotnosť | Pribl. 3 kg |
| Maximálna hrúbka materiálu | 3,0 mm |
| Komfortné funkcie | Hot Start, Arc Force, Anti Stick |
| Použiteľné elektródy (MMA) | Priemer 1,6 - 4 mm |
| Odporúčaný inertný plyn (TIG) | Argón, prietok 4-8 l/min |
| Obsah balenia | 1 zváračka, 1 transportný popruh, 1 držiak elektród, 2 elektródy MMA (2,5 mm), 1 TIG horák, 1 TIG elektróda 1,6 mm, 1 zemniaca svorka, 1 návod na použitie |
| Údržba | Čistiť vzduchom, čistiacou vlnou alebo kefou. Pred čistením odpojiť. Údržbu vykonávať kvalifikovaným personálom. |
| Bezpečnostné pokyny | Nosiť izolačné rukavice, zváračskú masku s filtrom DIN 9-10, ochranný odev, vyhýbať sa vlhkosti, zabezpečiť vetranie, udržiavať horľavé materiály v dostatočnej vzdialenosti. |
| Klasifikácia EMC | Trieda A (priemyselné použitie) |
| Záruka | 3 roky od dátumu nákupu |
| Popredajný servis | Telefón: 0033 (0) 3 87 84 72 34, Email: service.fr@cmc-creative.de, Web: www.lidl-service.com |
| Referenčné číslo výrobku | IAN 389213_2107 |
| Normy | Smernice EÚ 2014/30/EÚ, 2014/35/EÚ, 2011/65/EÚ, norma EN 60974-10 |
Často kladené otázky - PTMI 180 A1 PARKSIDE
Otázky používateľov k PTMI 180 A1 PARKSIDE
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Zvárací stroj vo formáte PDF zadarmo! Nájdite svoj návod PTMI 180 A1 - PARKSIDE a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. PTMI 180 A1 značky PARKSIDE.
NÁVOD NA OBSLUHU PTMI 180 A1 PARKSIDE
Prv než začnete čítať tento návod, rozložte si stranu s obrázkami a potom sa oboznámte so všetkými funkciami zariadenia.
ES
Použitie v súlade so stanoveným účelom ...... Strana 109
Rozsah dodávky.... Strana 109
Popis súčiastok.... Strana 110
Pred uvedením do prevádzky ...... Strana 118
Uvedenie do prevádzky.... Strana 118
Zváranie MMA.... Strana 118
Zváranie Strana 119
Zváranie WIG.... Strana 120
Údržba a čistenie ...... Strana 120
Informácie o ochrane životného prostredia a likvidácii.... Strana 120
EÚ vyhlásenie o zhode ...... Strana 121
Informácie o záruke a servise.... Strana 122
Záručné podmienky ...... Strana 122
Postup v prípade poškodenia v záruke ...... Strana 122
Servis Strana 123

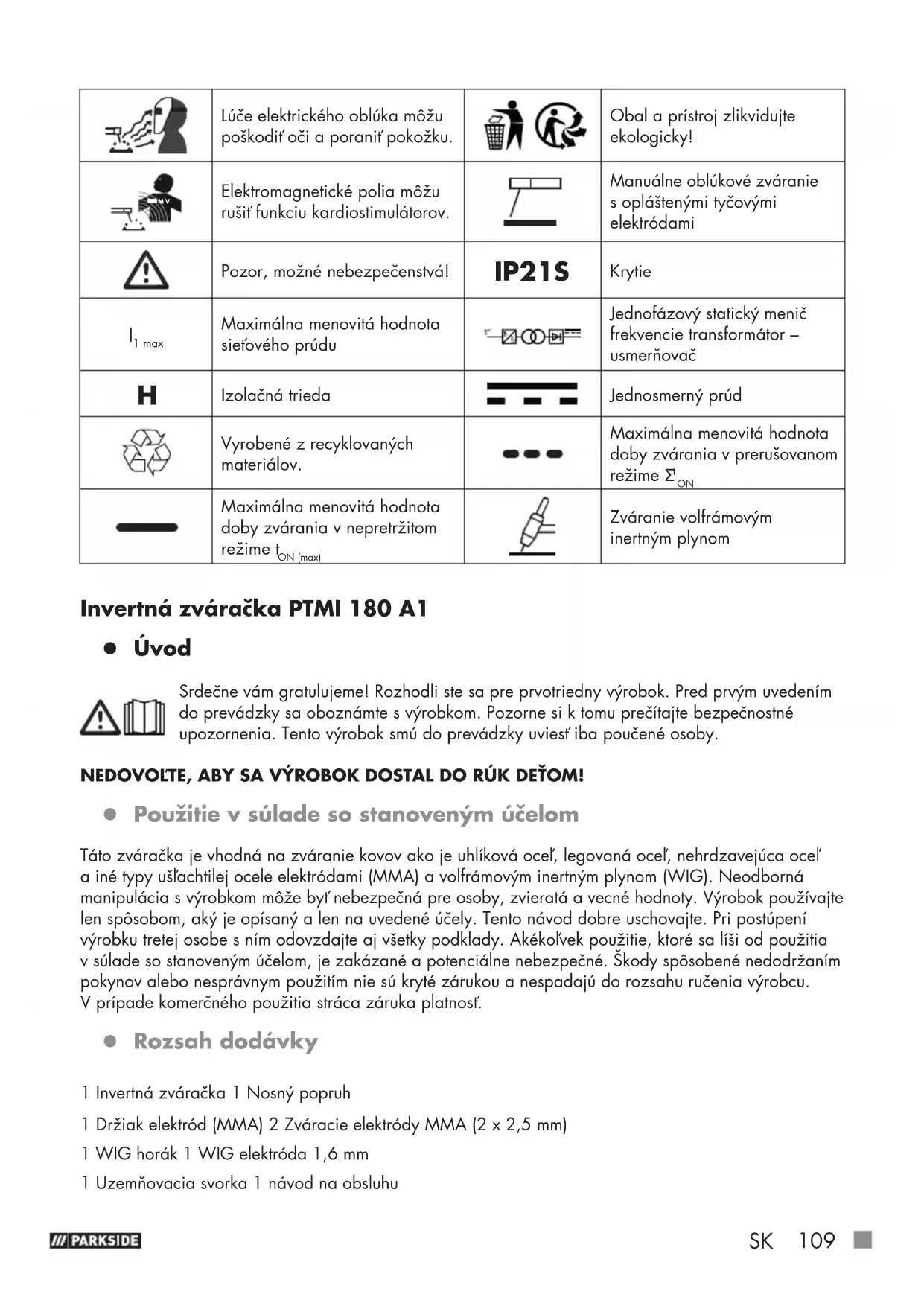

- Tabulka použitých piktogramov
 | Opatrne! Prečítajte si návod na obsluhu! | I_2 max | Maximálna menovitá hodnota zváracieho prúdu |
 1~ 50 Hz | Prúdový vstup; počet fáz, ako aj symbol striedavého prúdu a menovitá hodnota frekvencie. | I_1 eff | Efektívna hodnota maximálneho sieťového prúdu |
| U_0 | Menovitá hodnota vol'nobežného napätia | ||
 | Elektrospotrebiče nelikvidujte spoločne s komunálnym odpa-dom! | U_1 | Menovitá hodnota sieťového napätia |
 | Prístroj nepoužívajte v exteriéri a počas dažďa! | U_2 | Normalizované pracovné napätie |
 | Zásah elektrickým prúdom zváracej elektródy môže byť smrtelný! | ⚠ VAROVANIE | Nebezpečenstvo vážnych až smrtelných poranení. |
 | Vdýchnutie dymu pri zváraní môže ohrozit' vaše zdravie. | Opatrne! Nebezpečenstvo zásahu elektrickým prúdom! | |
 | Iskry vzniknuté počas zvárania môžu spôsobit' výbuch alebo požiar. | Dôležité upozornenie! | |
 | Lúče elektrického oblúka môžu poškodit' oči a poranit' pokožku. |  | Obal a prístroj zlikvidujte ekologicky! |
 | Elektromagnetické polia môžu rušit' funkciu kardiostimulátorov. |  | Manuálne oblúkové zváranie s opláštenými tyčovými elektródami |
 | Pozor, možné nebezpečenstvá! |  | Krytie |
 | Maximálna menovitá hodnota sieťového prúdu |  | Jednofázový statický menič frekvencie transformátor – usmerňovač |
| [1060] | Izolačná trieda |  | Jednosmerný prúd |
 | Vyrobené z recyklovaných materiálov. |  | Maximálna menovitá hodnota doby zvárania v prerušovanom režime _ON |
 | Maximálna menovitá hodnota doby zvárania v nepretržitom režime t_ON (max) |  | Zváranie volfrámovým inertným plynom |
Invertná zváračka PTMI 180 A1
• Úvod
Srdečne vám gratulujeme! Rozhodli ste sa pre prvotriedny výrobok. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom. Pozorne si k tomu prečítajte bezpečnostné upozornenia. Tento výrobok smú do prevádzky uviesť iba poučené osoby.
NEDOVOLTE, ABY SA VÝROBOK DOSTAL DO RÚK DEŤOM!
- Použitie v súlade so stanoveným účelom
Táto zváračka je vhodná na zváranie kovov ako je uhlíková ocel', legovaná ocel', nehrdzavejúca ocel' a iné typy ušlachtilej ocele elektródami (MMA) a volfrámovým inertným plynom (WIG). Neodborná manipulácia s výrobkom môže byť nebezpečná pre osoby, zvieratá a vecné hodnoty. Výrobok používajte len spôsobom, aký je opísaný a len na uvedené účely. Tento návod dobre uschovajte. Pri postúpení výrobku tretej osobe s ním odovzdajte aj všetky podklady. Akékol'vek použitie, ktoré sa líši od použitia v súlade so stanoveným účelom, je zakázané a potenciálne nebezpečné. Škody spôsobené nedodržaním pokynov alebo nesprávnym použitím nie sú kryté zárukou a nespadajú do rozsahu ručenia výrobcu. V prípade komerčného použitia stráca záruka platnosť.
- Rozsah dodávky
1 Invertná zváračka 1 Nosný popruh
1 Držiak elektród (MMA) 2 Zváracie elektródy MMA (2 x 2,5 mm)
1 WIG horák 1 WIG elektróda 1,6 mm
1 Uzemňovacia svorka 1 návod na obsluhu
- Popis súčiastok
| 1 | Nosný popruh | 6 | WIG horák |
| 2 | Regulačné tlačidlo | 7 | 2 Zváracie elektródy MMA (2 x 2,5 mm)1 WIG elektróda 1,6 mm |
| 3 | Regulačné koliesko | 8 | Sietový kábel |
| 4 | Uzemňovacia svorka | 9 | ZAPÍNAČ/VYPÍNAČ |
| 5 | Držiak elektród | ||
- Technické údaje
| Prípojka sietóvého prúdu: 230 V ~ 50 Hz (striedavý prúd) | |
| Max. zvárací prúd a zodpovedajúce normované pracovné napätie: | 20 A/18,8 V – 180 A/25,2 V |
| Menovitá hodnota sietóvého napätia: U | _1 : 230 V |
| Maximálna menovitá hodnota sietóvého prúdu: I | _1max : 32,8 A |
| Maximálny efektívny vstupný prúd: I | _1eff : 13,4 A |
| Menovitá hodnota vol'nobežného napätia: U | _0 : 70 V |
| Druh krytia: IP21S | |
| Hmotnosť: cca 3 kg | |
| Zváratelná hrúbka materiálu: max. 3,0 mm | |
- Bezpečnostné upozornenia
⚠️ Starostlivo si prečítajte návod na použitie a dodržiavajte popísané informácie. S prístrojom, jeho správnym používaním a bezpečnostnými upozorneniami sa zoznámte podľa návodu na obsluhu. Na typovom štítku sú uvedené všetky technické údaje tejto zváračky. Informujte sa o technických danostiach tohto zariadenia.
■ VAROVANIE Obalový materiál uschovajte mimo dosahu detí. Hrozí nebezpečenstvo udusenia!
- Opravy a/alebo údržbové práce nechajte vykonávať iba kvalifikovaného elektrikára.
■ Používajte iba dodané zváracie káble.
- Prístroj by počas prevádzky nemal stát priamo pri stene a nemal by byť zakrytý alebo zovretý medzi ostatnými prístrojmi, aby bol cez vetracie štrbiny možný dostatočný prívod vzduchu. Presvedčte sa, že je prístroj správne pripojený do sietóvého napätia. Vyvarujte sa akémukol'vek namáhaniu sietóvého vedenia táhom.
Pred inštaláciou prístroja na iné miesto vytiahnite sieťovú zástrčku zo zásuvky.
■ Ak nie je prístroj v prevádzke, vypnite ho vždy pomocou ZAPÍNAČA/VYPÍNAČA. Držiak elektród položte na izolovanú podložku, elektródy vyberte z držiaka najskôr po 15 minútach chladenia.
■ Dbajte na bezchybný stav zváracích káblov, držiaka elektród a uzemňovacích svoriek. Opotrebovanie izolácie a dielov vedúcich elektrický prúd môže predstavovať nebezpečenstvo a znižovať kvalitu zvárania.
■ Oblúkové zváranie vytvára iskry, roztavené kovové časti a dym. Z tohto dôvodu dbajte na nasledujúce: Z pracoviska a jeho bezprostrednej blízkosti odstráňte všetky horľavé látky a/alebo materiály.
■ Zabezpečte vetranie pracoviska.
■ Nezvárajte na kontajneroch, nádobách alebo rúrach, v których sa nachádzajú alebo nachádzali horlávé kvapaliny alebo plyny.
VAROVANIE Zabráňte akémukol'vek priamemu kontaktu s obvodom zváracieho prúdu. Vol'nobežné napätie medzi zváracími kliešťami a uzemňovacou svorkou môže byť nebezpečné a hrozí riziko zásahu elektrickým prúdom.
- Prístroj neskladujte ani nepoužívajte vo vlhkom alebo mokrom prostredi či v daždi. Platí tu ochranné ustanovenie IP21S.
- Chráňte si oči pomocou špeciálnych ochranných skiel (ochranný stupeň DIN 9 – 10), ktoré pripevníte na dodaný zvárací štít.
Používajte rukavice a suchý ochranný odev, ktorý neobsahuje olej a mastnotu, aby ste chránili pokožku pred ultrafialovým žiarením elektrického oblúka.
■ VAROVANIE Zdroj zváracieho prúdu nepoužívajte na rozmrazovanie rúr.
Dbajte na nasledujúce:
■ Ziarenie elektrického oblúka môže poškodit' oči a spôsobit' popálenie pokožky.
- Pri zváraní elektrickým oblúkom dochádza k iskreniu a odkvapkávaniu roztaveného kovu. Zváraný obrobok sa rozžeraví a zostáva velmi horúci na relatívne dlhý čas. Preto sa obrobku nedotýkajte holými rukami.
- Pri zváraní elektrickým oblúkom sa uvolňujú zdraviu škodlivé výpary. Dbajte na to, aby ste ich podľa možnosti nevdychovali.
- Chráněte sa pred nebezpečnými účinkami elektrického oblúka a ostatné osoby, ktoré sa nepodielájú na zváracom procese, držte minimálne vo vzdialenosti 2 m od elektrického oblúka.
! POZOR!
■ Počas prevádzky zváračky môže v závislosti od podmienok miestnej siete v bode pripojenia dochádzať k poruchám napájania iných spotrebičov. V prípade pochybností sa obrátte na svojho dodávatel’a elektrickej energie.
■ Počas prevádzky zváračky môže dôjst'k poruchám funkcie iných prístrojov, napr. sluchových pomôcok, kardiostimulátorov atd'.
- Zdroje nebezpečenstva pri zváraní elektrickým oblúkom
Pri zváraní elektrickým oblúkom existuje niekolko zdrojov nebezpečenstva. Preto je mimoriadne dôležité, aby zvárač dodržiaval nasledujúce pravidlá, a tým zabránil ohrozeniu seba a iných osôb, ujmám na zdraví a poškodeniu tohto prístroja.
- Práce súvisiace so sietóvým napätím, napr. na kábloch, zástrčkách, zásuvkách atd', nechajte vykonávať len kvalifikovaným elektrikárom podľa národných a miestnych predpisov.
■ V prípade nehody okamžite odpojte zváračku od napájania.
- Pri výskyte elektrického dotykového napätia prístroj okamžite vypnite a nechajte ho skontrolovať kvalifikovanému elektrikárovi.
- Pri zváraní vždy noste na obidvoch rukách izolačné rukavice. Tie chránia pred zásahom elektrickým prúdom (volnobežné napätie zváracieho elektrického okruhu), pred škodlivým žiarením (teplo a ultrafialové žiarenie), ako aj žeravým kovom a odstrekmi.
Noste pevnú izolačnú obuv. Obuv musí izolovať aj za mokra. Poltopánky nie sú vhodné, pretože padajúce rozžeravené kovové častice môžu spôsobit popáleniny.
■ Noste vhodný ochranný odev a žiadne syntetické časti odevu.
- Do elektrického oblúka sa nepozerajte néchránenými očami, používajte len zváračský štít s predpísaným ochranným sklom podľa normy DIN. Elektrický oblúk vydáva okrem svetelných a tepelných lúčov, ktoré spôsobujú oslepenie, resp. popálenie, aj ultrafialové lúče. Toto neviditelné ultrafialové žiarenie spôsobuje pri nedostatočnej ochrane velmi bolestivý zápal spojiviek, ktorý sa prejavuje až o niekolko hodín neskôr. Okrem toho spôsobuje ultrafialové žiarenie na nechránenej pokožke popáleniny ako pri spálení pokožky od slnka.
- Pri zváraní, najmä v malých miestnostiach, zabezpečte dostatočný prísun čerstvého vzduchu, pretože sa tvoria dymové splodiny a škodlivé plyny.
■ Na nádobách, v których sa uskladňujú plyny, palivá, minerálne oleje a podobne, sa nesmú vykonávať žiadne zváracie práce, aj ked’ sú vyprázdnené už dlhšiu dobu, pretože tu existuje nebezpečenstvo výbuchu spôsobené zvyškami látok.
■ Na priestory s nebezpečenstvom požiaru a výbuchu sa vztáhujú osobitné predpisy.
■ Zvarové spoje, ktoré sú vystavené vysokému namáhaniu a musia splňat' určité bezpečnostné požiadavky, smú vykonávať iba špeciálne vyškolení a certifikovaní zvárači. Sú to napr. tlakové kotly, kolájnice, spojky prívesov a pod.
POZOR! Uzemňovaciu svorku pripájajte čo možno najbližšie k miestu zvaru, aby k nej mal zvárací prud od elektródy čo možno najkratšiu cestu. Nikdy nespájate uzemňovaciu svorku s telesom zváračky! Uzemňovaciu svorku nikdy nepripájajte na uzemnené diely, ktoré sú príliš vzdialené od obrobku, napr. na vodovodnú rúru v inom rohu miestnosti. V opačnom prípade môže dôjst' k poškodeniu uzemňovacieho systému miestnosti, v ktorej zvárate.
■ Zváračku nepoužívajte v daždi.
■ Zváračku nepoužívajte vo vlhkom prostredí.
■ Zváračku umiestňujte len na rovné miesto.
■ Výstup je meraný pri teplote okolia 20 °C. Pri vyšších teplotách sa môže doba zvárania skrátiť.
NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM:
■ Zásah elektrickým prúdom zváracej elektródy môže byť smrtelný. Nezvárajte v daždi ani pri snežení. Noste suché izolačné rukavice. Nechytajte elektródu holými rukami. Nenoste mokré alebo poškodené rukavice. Chráňte sa pred zásahom elektrickým prúdom odizolovaním obrobku. Neotvárajte teleso prístroja.
OHROZENIE DYMÓM PRI ŽVÁRANÍ:
Vdýchnutie dymu pri zváraní môže ohrozit' vaše zdravie. Nedržte hlavu v zadymenom priestore. Prístroj používajte v otvorených priestoroch. Dym odstráňte vetraním.
OHROZENIE ISKRAMI VZNIKAJÚCIMI PRI ZVÁRANÍ:
■ Iskry vzniknuté počas zvárania môžu spôsobit' výbuch alebo požiar. Horľavé materiály udržiavajte v dostatočnej vzdialenosti od miesta zvárania. Nezvárajte v blízkosti horľavých látok. Iskry vzniknuté počas zvárania môžu spôsobit' požiar. V blízkosti musí byť pripravený hasiaci prístroj a zabezpečená prítomnosť pozorovatela, który ho môže ihned' použit'. Nevykonávajte zváranie na valcoch ani uzatvorených nádobách.
OHROZENIE LÚČMI ELEKTRICKÉHO OBLÚKA:
■ Lúče elektrického oblúka môžu poškodit' oči a poranit' pokožku. Noste vhodnú pokrývku hlavy a ochranné okuliare. Noste ochranu sluchu a vysoko vyhrnutý golier. Používajte ochranné zváračské kukly a dbajte na správne nastavenie filtra. Noste kompletné telové chrániče.
OHROZENIE ELEKTROMAGNETICKYMI POLAMI:
- Bezpečnostné upozornenia špecifické pre zváračské štíty
■ Pomocou svetlého svetelného zdroja (napríklad zapal'ovač) sa vždy pred začiatkom zváračských prác presvedčte o riadnej funkcií zváračského štítu.
■ Prskanie pri zváraní môže poškodit ochranné sklo. Poškodené alebo poškriabané ochranné sklá ihned'vymeňte.
■ Poškodené alebo silno znečistené, prípadne postriekané komponenty ihned' vymeňte.
- Prístroj smú prevádzkovat'iba osoby, ktoré dovršili vek 16 rokov.
■ Oboznámte ša s bezpečnostnými predpismi, ktoré sa týkajú zvárania. Berte pritom do úvahy aj bezpečnostné upozornenia pre svoju zváračku.
- Pri zváraní si vždy nasadte zváračský štít. Ak ho nepoužijete, môžete si privodit' vážne poškodenie sietnice.
■ Počas zvárania noste vždy ochranný odev.
■ Kvôli dobrej viditelnosti a práci bez únavy vymeňte včas ochranné sklo.
Pri zváraní v prostredí so zvýšeným ohrozením elektrickým prúdom je potrebné dodržiavať nasledujúce bezpečnostné upozornenia.
Prostredia so zvýšeným ohrozením elektrickým prúdom sa vyskytujú napr.:
■ na pracoviskách s obmedzeným priestorom pre pohyb, ked' zvárač pracuje v nútenej polohe (napr. kolenačky, v sede, v l'ahu) a dotýka sa elektricky vodivých dielov;
■ na pracoviskách, ktoré sú úplne alebo čiastočne elektricky vodivo ohraničené a na ktorých vzniká velké ohrozenie náhodným dotykom zo strany zvárača;
■ na mokrých, vlhkých alebo horúcich pracoviskách, na których vlhkosť vzduchu alebo pot výrazne znižujú odpor lúdskej kože a izolačné vlastnosti ochranného vybavenia.
■ Kovový rebrík alebo lešenie môžú taktiež vytvorit prostredie so zvýšeným elektrickým ohrozením.
V takomto prostredí je potrebné používať izolujúce podložky a medzivrstvy a tiež nosit’ rukavice s manžetou a pokrývku hlavy z kože alebo iných izolujúcich látok, aby ste izolovali svoje telo voči zemi.
Zdroj zváracieho prúdu sa musí nachádzať mimo pracovnej oblasti, resp. elektricky vodivých plôch, a tiež mimo dosahu zvárača.
Dodatočnú ochranu pred zásahom sietovým prúdom v prípade výskytu chyby je možné zabezpečit' použitím prúdového chrániča, ktorý sa prevádzkuje so zvodovým prúdom nepresahujúcim 30 mA, a ktorý napája všetky zariadenia v blízkosti, ktoré sú napájané zo siete. Prúdový chránič musí byť vhodný pre všetky druhy prúdov.
Musia byť l'ahko dostupné prostriedky na rýchle elektrické odpojenie zdroja zváracieho prúdu alebo obvodu zváracieho prúdu (napr. zariadenie núdzového vypnutia).
Pri používaní zváračiek v podmienkach s elektrickým ohrozením nesmie volnobežné výstupné napätie zváračky prekročit' 113 V (maximálna hodnota). Na základe výstupného napätia sa táto zváračka smie používať v nasledujúcich prípadoch.
• Zváranie v stiesnených priestoroch
- Pri zváraní v stiesnených priestoroch môže dôjsť k ohrozeniu toxickými plynmi (nebezpečenstvo udusenia).
■ V stiesnených priestoroch sa smie zváratíba vtedy, ak sa v bezprostrednej blízkosti nachádzajú poučené osoby, ktoré môžu v prípade núdze zasiahnuť.
V tomto prípade musí pred použitím zváračky situáciu posúdit' odborník, ktorý určí kroky potrebné na zabezpečenie bezpečnosti
práce a stanoví, ktoré bezpečnostné opatrenia sa musia prijať počas samotného procesu zvárania.
- Sčítanie volnobežných napátí
Ak je v prevádzke viac zdrojov zváracieho prúdu, môže dôjst' k sčítaniu ich volnobežných napätí, čo môže mať za následok zvýšené elektrické ohrozenie. Zdroje zváracieho napätia musia byť pripojené tak, aby sa toto ohrozenie minimalizovalo. Jednotlivé zdroje zváracieho prúdu s ich samostatnými riadeniami a prípojkami musia byť jasne označené, aby bolo možné rozpoznať, čo patrí k príslušnému obvodu zváracieho prúdu.
- Použitie ramenného popruhu
Zváranie je zakázané, ak sa zdroj zváracieho napätia prenáša, napr. pomocou ramenného popruhu.
Tým sá predchádza:
- riziku straty rovnováhy pri táhaní pripojených káblov alebo hadíc
■ zvýšenémú riziku zásáhu elektrickým prúdom, kedže zvárač sa dostáva do kontaktu so zemou, ak používa zdroj zváracieho prúdu triedy I, ktorého teleso je uzemnené jeho ochranným vodičom.
- Ochranný odev
■ Počas práce musí byť zvárač na celom tele chránený zodpovedajúcim odevom a ochranou tváre proti žiareniu a popáleninám. Je potrebné dodržiavať nasledujúce kroky:
- Pred zváračskými prácami si oblečte ochranný odev.
- Natiahnite si rukavice.
- Otvorte okná alebo použite ventilátor, aby ste zabezpečili prívod vzduchu.
- Noste ochranné okuliare a ochranu úst.
■ Na oboch rukách je potrebné nosit' rukavice s manžetou z vhodného materiálu (koža). Tieto musia byť v bezchybnom stave.
- Na ochranu odevu proti odletovaniu iskier a popáleninám je potrebné nosit' vhodné zástery. Ak si to vyžaduje druh práce, napríklad zváranie nad hlavou, je potrebné nosit' ochranný odev a, ak je to nevyhnutné, tiež ochranu hlavy.
OCHRANA PRÓTI ŽIARENIU A POPÁLENINÁM
- Pracovisko označte výveskou „Opatrne! Nepozerajte sa do plaqueňa!“, ktorá bude upozorňovať na nebezpečenstvo poškodenia zraku. Pracoviská je potrebné zatienit’ pokial’ možno tak, aby boli
chránené osoby, ktoré sa nachádzajú v blízkosti. Nepovolané osoby sa musia zdržiavať v dostatočnej vzdialenosti od zváracích prác.
V bezprostrednej blízkosti stacionárnych pracovísk sa nesmú nachádzat' steny so svetlou farbou ani ligotavé steny. Okná je potrebné chránit' proti prepúštaniu alebo odrazeniu žiarenia najmenej do výšky hlavy, napríklad vhodným náterom.
- Klasifikácia prístroja z hľadiska EMC
Podl'a normy IEC 60974-10 ide o zváračku s elektromagnetickou kompatibilitou triedy A. Prístroje triedy A sú prístroje, ktoré sú vhodné na používanie vo všetkých oblastiach okrem obytných zón a tých, ktoré sú priamo pripojené k verejnej nízkonapăťovej sieti, ktorá napája (aj) obytné budovy. Prístroje triedy A musia dodržiavať hraničné hodnoty triedy A.
VÝSTRAŽNÉ UPOZORNENIE: Prístroje triedy A sú určené na použitie v priemyselnom prostredí. Kvôli vyskytujúcim sa výkonovým, ako aj vyžarovaným premenným rušeniam môžu nastat'ťažkosti so zabezpečením elektromagnetickej kompatibility v iných prostrediach.
Hoci prístroj spĺňa emisné limity špecifikované v norme, môžu príslušné prístroje aj napriek tomu spôsobovať elektromagnetické rušenie v citlivých zariadeniach a prístrojoch. Za rušenia, ktoré vzniknú pri výkone prác elektrickým oblúkom, je zodpovedný používatel’ a musí vykonat’ vhodné ochranné opatrenia. Pritom musí používatel’ zohl’adnit’ najmä:
– Sietové, riadiace, signálne a telekomunikačné vedenia
- Počítače a iné prístroje riadené mikroprocesorom
- Televízne, rádiové a iné reprodukčné prístroje
– Elektronické a elektrické bezpečnostné zariadenia
- Osoby s kardiostimulátormi alebo načúvacími prístrojmi
- Meracie a kalibračné zariadenia
- Qdolnosť proti rušeniu iných zariadení v blízkosti
- Čas, počas ktorého sa výkonávajú práce.
Aby sa znížilo možné rušivé výžarovanie, odporúčame nasledujúce:
- vybavit' sietovú prípojku sietovým filtrom
- vykonávať pravidelnú údržbu prístroja a udržiavať ho v dobrom stave
- zváracie káble by mali byť celkom rozvinuté a mali by viest' podľa možnosti paralelne s podlahou
- prístroje a zariadenia ohrozené rušením treba podľa možnosti z pracovnej oblasti odstránit' alebo sa musia odtienit'
Poznámka!
Tento prístroj zodpovedá norme IEC 61000-3-12 za predpokladu, že skratový výkon Ssc je väčší alebo rovný hodnote 6106,5 kW v bode rozhrania medzi sietóu užívatel'a a verejnou sietóu. Inštalatér alebo používatel' zariadenia zodpovedá za to, aby v prípade potreby po dohode s poskytovatel'om zásobovacej siete zabezpečil, aby sa prístroj zapojil len do takej siete, ktorej hodnota skratového výkonu je 6106,5 kW alebo vyššia.
Poznámka!
Prístroj je určený len na použitie s napájaním, ktorého prípustná impedancia siete je menšia alebo rovná 0,225 Ω. V prípade pochybností sa poradte s elektrikárom.
- Pred uvedením do prevádzky
Vyberte prístroj a príslušenstvo z obalu a skontrolujte, či nie sú poškodené (napr. poškodenie pri preprave).
Držiak elektršd na zváranie MMA alebo WIG horák na zváranie WIG pripojte k zváračke.
Následne pripojte uzemňovaciu svorku
- Pri zváraní MMA vložte do svoriek držiaka elektród elektródu.
• Uvedenie do prevádzky
• Zváranie MMA
Používajte svorky držiaka elektród bez vyčnievajúcich upevňovacích skrutiek, ktoré zodpovedajú súčasným štandardom.
■ Uistite sa, že sa ZAPÍNAČ/VYPÍNACnachádza v polohe „O“ (VYP.), resp., že sieťový kábel 8 nie je zapojený v zásuvke.
■ Pripojte zváracie káble v súlade s ich polaritou a podľa údajov výrobcu elektródy.
Prípojku uzemňovacej svokýspojte s príslušným výstupom na invertnej zváračke (označený ako „-“).
- Prípojku držiaka elektrád spojte s príslušným výstupom na invertnej zváračke (označený ako „+“).
■ Oblečte si vhodný ochranný odev podľa požiadaviek a pripravte si pracovisko.
■ Pripojte uzemňovaciu svorkuk obrobku.
Zapnite prístroj prepnutím ZAPÍNAČA/VYPÍNAČAdo polohy „I“ (ZAP.).
Otočením regulačného kolieskaje teraz možné nastavit'zvárací prúd. Viacnásobným stláčaním regulačného tlačidla 2 je možné po navolení nastavenia „0.0" (v ponuke menu „Electrode 1/6") prepínat' medzi komfortnými funkciami Hot Start, Arc Force a Anti Stick. Na nastavenie parametrov slúži regulačné koliesko 3 a aktivuje sa stlačením regulačného tlačidla 2.
■ Stláčaním regulačného tlačídá až po zobrazenie položky menu „Electrode 1/6” je možné zvolit’ hrúbku elektródy (1,6 –4 mm) otočením regulačného kolieska ^3 . Predvolí sa tak prúd a komfortné funkcie.
⚠️ funkcie. POZOR: Uzemňovacia svorka 4 a držiak elektród 5/elektróda nesmú príst do priameho kontaktu.
⚠️ POZOR: Pri zváraní s elektródami (MMA – manual metal arc welding – elektródové zváranie) sa musí držiak elektród 5 a uzemňovacia svorka 4 zodpovedajúcim spôsobom podľa údajov elektród pripojiť ku kladnému (+), resp. zápornému (-) pólu.
■ Použite vhodné ochranné vybavenie a začnite so zváraním.
■ Pre ukončenie pracovného procesu prepnite ZAPÍNAČ/VYPÍNÁČdo polohy „O“ (VYP.).
⚠️ POZOR: Dbajte na to, aby ste elektródu nešúchali po obrobku. Obrobok by sa tým mohol poškodit’ a zapálenie elektrického oblúka by mohlo byť náročnejšie. Po zapálení elektrického oblúka udržiavajte správnu vzdialenost’ od obrobku. Vzdialenost’ by mala zodpovedat’ priemeru použitej elektródy. Počas zvárania túto vzdialenost’ udržiavajte podľa možnosti presnú a konštantnú. Uhol medzi elektródou a smerom práce by mal predstavovat’ 20° až 30°.
⚠️ POZOR: Zváracia svorka a zváracia elektróda sa po zváraní musia uložit na izolovaný držiak. Až po vychladnutí elektródy sa môže odstránit tavná troska. Na účely opätovného zvárania prerušeného zvaru sa musí najskôr odstránit tavná troska zo zváraného miesta.
⚠️ POZOR: Napätie, ktoré je o 10 % nižšie než hodnota menovitého vstupného napätia zváračky, môže mať nasledujúce následky:
Zníži sa prúd prístroja.
■ Elektrický oblúk zhasne alebo sa stane nestabilný.
POZOR:
- Žiarenie elektrického oblúka môže spôsobit' zápal očí a popálenie kože.
Odstrekujúce a tavné trosky môžu spôsobit' poranenia očí a popáleniny.
Noste ochranné okuliare s tónovanými sklami alebo ochrannú masku.
■ Ochranná maska musí zodpovedat' bezpečnostnému štandardu EN175.
■ Smú sa používať len zváracie káble, ktoré sú súčastou dodávky.
• Zváranie
Vyberte si medzi bodovým alebo táhovým zváraním. Ďalej je opísaný vplyv smeru pohybu na vlastnosti zvaru:
| Bodové zváranie Ťahové zváranie | ||
 |  | |
| Závar menší väčší | ||
| Šírka zvaru väčšia menšia | ||
| Zvarová húsenica plochejšia vyššia | ||
| Chyba zvaru väčšia menšia | ||
UPOZORNENIE: O najvhodnejšom spôsobe zvárania rozhodujete vy, a to po vykonaní skúšobného zvaru na skúšobnom kuse.
⚠️ UPOZORNENIE: Po úplnom spotrebovaní elektródy ju musíte vymeníť za novú.
• Zváranie WIG
Uistite sa, že sa ZAPÍNAČ/VYPÍNAČ 9 nachádza v polohe „O“ (VYP.), resp., že sietový kábel 8 nie je zapojený v zásuvke.
- Prípojku uzemňovacej svorky spojte s príslušným výstupom na invertnej zváračke (označený ako „+“).
Prípojku WIG horáka spojte s príslušným výstupom na invertnej zváračke ( označený ako „-“).
■ Oblečte si vhodný ochranný odev podľa požiadaviek a pripravte si pracovisko.
■ Pripojte uzemňovaciu svorkuk obrobku.
Spojte prívod plynu horáka so zodpovedajúcim výstupom redukčného ventilu (nie je súčasťou dodávky). Použite argónový ochranný plyn. Odporúča sa prietok plynu 4 – 8 l/min.
Zapnite prístroj prepnutím ZAPÍNAČA/VYPÍNAČAdo polohy „I“ (ZAP.).
■ Prostredníctvom regulačného kolieskanastavte zvárací prúd zodpovedajúci použitej elektróde.
Viacnásobným stlačením regulačného tlačidka prípadným otočením regulačného kolieska ^3 vyberte pozíciu „0.0“. Teraz nadálej stláčajte regulačné tlačidlo ^2 , kým sa nezobrazí položka menu „LiftTIG 6/6“. Vyberte nastavenie „ON“ otočením regulačného kolieska ^3 . Potvrdte stlačením regulačného tlačidla ^2 . Otočením regulačného kolieska ^3 je teraz možné nastavit’ zvárací prúd.
- Údržba a čistenie
UPOZORNENIE: Na účely bezchybnej funkcie a tiež dodržiavania požiadaviek bezpečnosti sa musí pravidelne vykonávať údržba a oprava zváračky. Neodborná a nesprávna prevádzka môžu mať za následok výpadky a poškodenie prístroja.
Pred vykonávaním čistiacich prác na zváračke vytiahnite sietový kádelzo zásuvky, aby ste prístroj bezpečne oddelili od prúdového obvodu.
Zváračku a jej príslušenstvo pravidelne čistite zvonka. Pomocou vzduchu, čistiacej bavlny alebo kefy odstráňte nečistoty a prach.
UPOZORNENIE: Nasledujúce údržbové práce smú vykonávať iba autorizovaní odborníci.
- Vykonávajte pravidelnú údržbu regulátora prúdu, uzemňovacieho zariadenia a vnútorných vedení.
■ Pravidelne kontrolujte izolačný odpor zváračky. Použite na to vhodný merací prístroj.
V prípade poruchy alebo potrebnej výmeny dielov prístroja kontaktujte príslušný kvalifikovaný personál.
- Informácie o ochrane životného prostredia a likvidácii
RECYKLÁCIA SUROVÍN NAMIESTO LIKVIDÁCIE ODPADU!
Podľa Európskej smernice 2012/19/EÚ sa musia opotrebené elektrospotrebiče zbierať separovane a odovzdat’ do zberne na ekologickú recykláciu. Prístroj zlikvidujte v schválenej prevádzke určenej na likvidáciu odpadu alebo v komunálnom zariadení na likvidáciu odpadov. Dodržiavajte aktuálne platné predpisy. V prípade pochybností sa spojte so zariadením na likvidáciu odpadov.
Prístroj, príslušenstvo a obal odovzdajte na ekologickú recykláciu. Elektrospotrebiče nehádžte do komunálneho odpadu! Splníte si tak zákonné povinnosti a prispejete k ochrane životného prostredia.
• EÚ vyhlásenie o zhode
My,
C. M. C. GmbH
Zodpovedný za dokumenty:
vyhlasujeme na vlastnú zodpovednosť, že výrobok
Invertná zváračka PTMI 180 A1
IAN: 389213_2107
Číslo výrobku: 2423
Rok výroby: 2022/18
Model: PTMI 180 A1
spíňa základné požiadavky na ochranu, ktoré sú stanovené v európskych smerniciach
EÚ smernica o elektromagnetickej kompatibilite:
2014/30/EÚ
Smernica o nízkom napätí:
2014/35/EÚ
Smernica RoHS:
2011/65/EÚ + 2015/863/EÚ
V predchádzajúcej časti popísaný predmet vyhlásenia spíňa predpisy smernice Európskeho parlamentu a Rady 2011/65/EÚ zo dňa 08. júna 2011 o obmedzení používania určitých nebezpečných látok v elektrospotrebičoch a elektronických zariadeniach. Pri posudzovaní zhody sa použili nasledujúce harmonizované normy:
EN 60974-6:2016
EN 60974-10:2014/A1:2015
- Zabezpečenie kvality -
- Informácie o záruke a servise
Záruka spoločnosti Creative Marketing & Consulting GmbH
na toto zariadenie získavate záruku 3 roky od dátumu kúpy. V prípade nedostatkov tohto výrobku máte voči predajcovi výrobku zákonom stanovené práva. Tieto zákonné práva nie sú našimi nižšie uvedenými záručnými podmienkami nijakým spôsobom obmedzené.
• Záručné podmienky
Záručná lehota začína plynút dňom kúpy. Starostlivo si uschovajte originálny doklad o kúpe. Budete ho potrebovať ako doklad o zakúpení výrobku. Ak sa v priebehu 3 rokov od dátumu kúpy tohto zariadenia vyskytne chyba materiálu alebo výrobná chyba, zariadenie vám bezplatne opravíme alebo vymeníme – podľa nášho zváženia. Podmienkou poskytnutia tohto záručného plnenia je, že v rámci 3-ročnej lehoty predložíte chybné zariadenie a doklad o kúpe (pokladničný lístok) a písomnou formou stručne popíšete, v čom pozostáva nedostatok a kedy sa vyskytol.
Pokial' je táto chyba krytá našou zárukou, vrátime vám opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynút' nová záručná lehota.
Záručná doba sa následkom záručného plnenia nepredlžuje. To platí aj pre vymenené a opravené diely. Poškodenia a nedostatky, ktoré sa vyskytli už pri kúpe, sa musia nahlásit'ihned'po vybalení. Opravy po uplynutí záručnej doby sú spoplatnené.
- Rozsah záruky
Zariadenie bolo starostlivo vyrobené podľa prísnych kvalitatívnych noriem a pred distribúciou dôkladne odkúšané.
Záručné plnenie sa vztáhuje na materiálové alebo výrobné chyby. Táto záruka sa nevztáhuje na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu, a preto sa môžu považovať za spotrebné diely, ani na poškodenia citlivých dielov, napr. spínače, akumulátory alebo diely zo skla. Táto záruka zaniká, ak sa výrobok používa nesprávne alebo v poškodenom stave, alebo ak bola nesprávne vykonávaná údržba. Pre správne používanie výrobku je potrebné presne dodržiavať všetky pokyny obsiahnuté výlučne v tomto preklade originálneho návodu na obsluhu. Je potrebné bezpodmienečne zabrániť účelom použitia a konaniam, od których preklad originálneho návodu na obsluhu odrádza alebo pred ktorými varuje.
Výrobok je určený len na súkromné a nie komerčné použitie. V prípade nesprávnej alebo neodbornej manipulácie, použitia násilia a v prípade zásahov, ktoré nevykonala naša autorizovaná servisná pobočka, záruka zaniká.
- Postup v prípade poškodenia v záruke
Aby sme vašu žiadost' mohli čo najrýchlejšie vybavit', postupujte podľa nasledujúcich pokynov: V prípade akýchkolvek otázok si pripravte pokladničný blok a číslo výrobku (napr. IAN) ako doklad o kúpe. Číslo výrobku je uvedené na typovom štítku, gravúre, titulnej strane vášho návodu (vl’avo dole) alebo na nálepke na zadnej alebo spodnej strane. V prípade výskytu funkčných chýb alebo iných nedostatkov najskôr telefonicky alebo e-mailom kontaktujte nižšie uvedené servisné oddelenie.
Výrobok, ktorý bol zaregistrovaný ako chybný, môžete potom spolu s dokladom o kúpe (pokladničným blokom) a informáciou, o aký druh nedostatku ide a kedy sa vyskytol, bezplatne zaslat' na adresu servisu, ktorá vám bola oznámená.
UPOZORNENIE: Na internetovej stránke www.lidl-service.com je k dispozícii na stiahnutie táto čka a mnohé dálšie príručky, produktové videá a softvér.
- Servis
Tu sú naše kontaktné údaje:
SK
Upozorňujeme, že nasledujúca adresa nie je adresa servisu. Kontaktujte v predchádzajúcej časti uvedené servisné miesto.
C. M. C. GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
NEMECKO
Objednávanie náhradných dielov:
Posledná aktualizácia informácií · Última actualización ·
