HASZNÁLATI ÚTMUTATÓ PTMI 180 A1 PARKSIDE

Kezelési és biztonsági hivatkozásokAz eredeti használati utasítás fordítása

Olvasás előtt hajtsa ki az ábrát tartalmazó oldalt, és ezután ismerje meg a készülék mindegyik funkcióját.

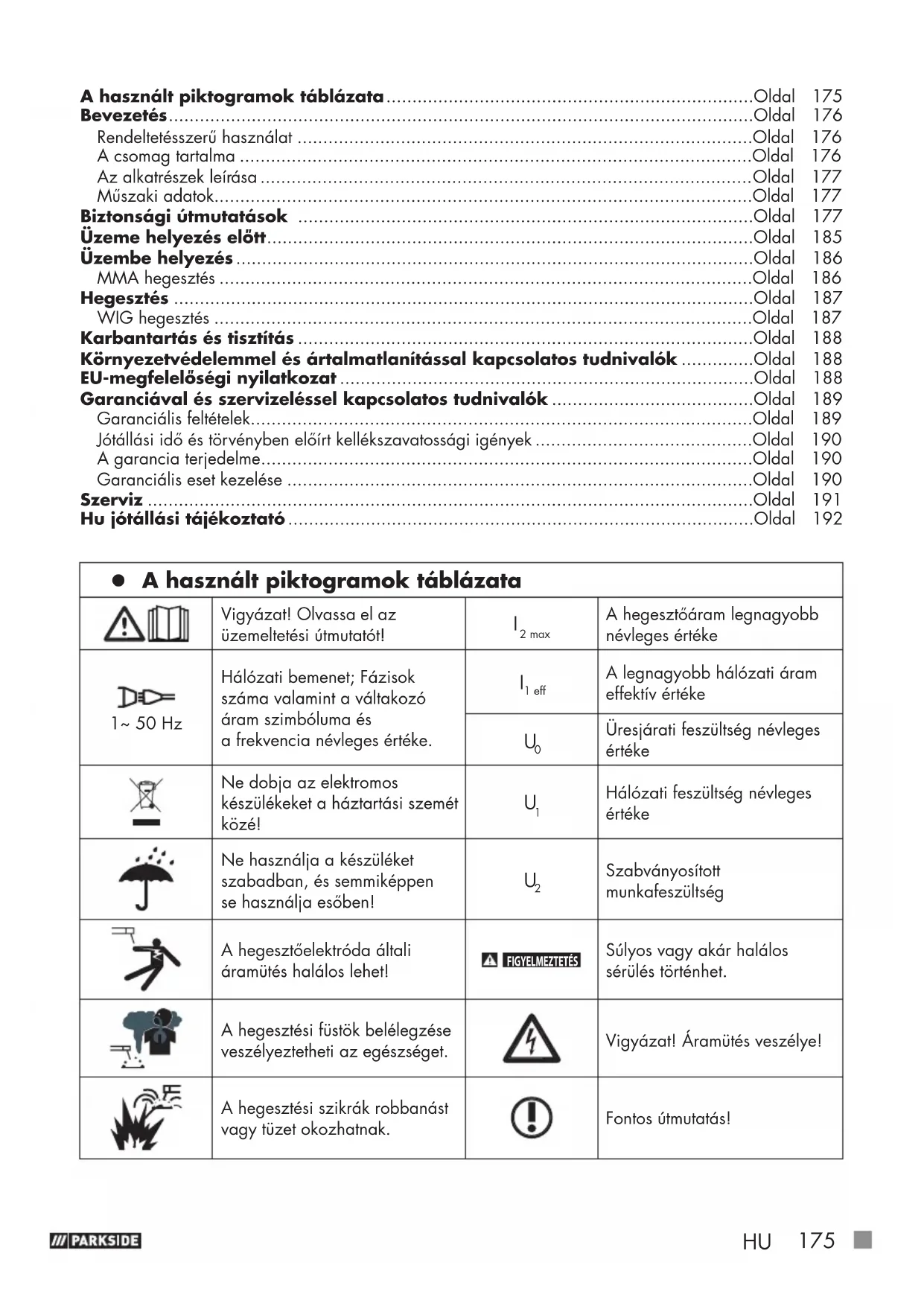

z A használt piktogramok táblázata Vigyázat! Olvassa el az üzemeltetési útmutatót!

2 max A hegesztőáram legnagyobb névleges értéke 1~ 50 Hz Hálózati bemenet; Fázisok száma valamint a váltakozó áram szimbóluma és a frekvencia névleges értéke.

1 eff A legnagyobb hálózati áram effektív értéke

Üresjárati feszültség névleges értéke Ne dobja az elektromos készülékeket a háztartási szemét közé!

Hálózati feszültség névleges értéke Ne használja a készüléket szabadban, és semmiképpen se használja esőben!

Szabványosított munkafeszültség A hegesztőelektróda általi áramütés halálos lehet! FIGYELMEZTETÉS Súlyos vagy akár halálos sérülés történhet. A hegesztési füstök belélegzése veszélyeztetheti az egészséget. Vigyázat! Áramütés veszélye! A hegesztési szikrák robbanást vagy tüzet okozhatnak. Fontos útmutatás! A használt piktogramok táblázata .......................................................................Oldal 175 Bevezetés .................................................................................................................Oldal 176 Rendeltetésszerű használat ........................................................................................Oldal 176 A csomag tartalma ...................................................................................................Oldal 176 Az alkatrészek leírása ...............................................................................................Oldal 177 Műszaki adatok........................................................................................................Oldal 177 Biztonsági útmutatások ........................................................................................Oldal 177 Üzeme helyezés előtt ..............................................................................................Oldal 185 Üzembe helyezés ....................................................................................................Oldal 186 MMA hegesztés .......................................................................................................Oldal 186 Hegesztés ................................................................................................................Oldal 187 WIG hegesztés ........................................................................................................Oldal 187 Karbantartás és tisztítás ........................................................................................Oldal 188 Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók ..............Oldal 188 EU-megfelelőségi nyilatkozat ................................................................................Oldal 188 Garanciával és szervizeléssel kapcsolatos tudnivalók .......................................Oldal 189 Garanciális feltételek .................................................................................................Oldal 189 Jótállási idő és törvényben előírt kellékszavatossági igények ..........................................Oldal 190 A garancia terjedelme ...............................................................................................Oldal 190 Garanciális eset kezelése ..........................................................................................Oldal 190 Szerviz .....................................................................................................................Oldal 191 Hu jótállási tájékoztató ..........................................................................................Oldal 192176

Az ívfénysugarak károsíthatják a szemet, és bőrsérülést okozhatnak. Környezetbarát módon ártalmatlanítsa a csomagolást és a készüléket!

Az elektromágneses mezők megzavarhatják a szívritmus- szabályozók működését. Kézi ívhegesztés bevonattal ellátott rúdelektródákkal Figyelem, lehetséges veszélyek! IP21S Védelem típusa

1 max A hálózati áram legnagyobb méretezési értéke Egyfázisú statikus frekvenciaátalakító- transzformátor-egyenirányító

Szigetelési osztály Egyenáram Újrahasznosítható anyagokból készült. A hegesztési idő legnagyobb méretezési értéke az időszakos üzemmódban Σ

A hegesztési idő legnagyobb méretezési értéke a folyamatos üzemmódban t ON (max) Wolfram inert gázos hegesztés PTMI 180 A1 inverteres hegesztőkészülék z Bevezetés Gratulálunk! Kiváló minőségű termék mellett döntött. A termékkel még az első üzembe helyezés előtt ismerkedjen meg. Figyelmesen olvassa el a biztonsági utasításokat. A termék üzembe helyezését csak oktatásban részesített személy végezheti. A KÉSZÜLÉK NE KERÜLJÖN GYEREKEK KEZÉBE! z Rendeltetésszerű használat Ez a hegesztőkészülék (WIG) olyan fémek elektróda hegesztésére (MMA) és Wolfram-inertgáz hegeszté- sére alkalmas, mint például szénacél, ötvözött acél, rozsdamentes acél és más nemesacélok. A termék szakszerűtlen kezelése veszélyes lehet a személyekre, állatokra és vagyontárgyakra. Csak a leírtak szerint, a rendeltetésének megfelelően használja a terméket. Őrizze meg gondosan ezt az útmutatót. A termék harmadik személynek történő továbbadásakor mellékelje az összes dokumentumot. Minden, a rendeltetésszerű használattól eltérő alkalmazás tilos, és adott esetben veszélyes lehet. A garancia nem vonatkozik az útmutató be nem tartásából vagy a nem rendeltetésszerű használatból eredő károkra, és a gyártó céget sem terheli felelősség ilyen esetben. Ipari használat esetén a garancia érvényét veszti. z A csomag tartalma 1 inverteres hegesztőkészülék 1 tartóheveder 1 elektródatartó (MMA) 2 hegesztőelektróda MMA (2 x 2,5 mm) 1 WIG hegesztőpisztoly 1 WIG elektróda, 1,6 mm 1 földelőkapocs 1 kezelési útmutatóHU

z Az alkatrészek leírása

WIG hegesztőpisztoly

Elektródatartó z Műszaki adatok Hálózati csatlakozás: 230 V ~ 50 Hz (váltóáram) Max. hegesztőáram és a hozzá tartozó szabványosított munkafeszültség: 20 A/18,8 V – 180 A/25,2 V A hálózati feszültség névleges értéke: U

:230V A hálózati áram legnagyobb névleges értéke: I 1max : 32,8 A Maximális effektív bemenő áramerősség: I 1eff : 13,4 A Üresjárati feszültség névleges értéke: U

: 70V Védettségi osztály: IP21S Súly: kb. 3 kg Hegeszthető anyagvastagság: max. 3,0 mm z Biztonsági útmutatások Kérjük, alaposan olvassa át a használati útmutatót, és tartsa be a benne található utasításokat. A kezelési útmutató segítségével ismerje meg a készüléket, annak megfelelő használatát, valamint a biztonsági utasításokat. A típustáblán látható a hegesztőkészülék összes műszaki adata, kérjük, tájékozódjon a készülék műszaki jellemzőiről.

FIGYELMEZTETÉS Tartsa távol a kisgyermekektől a csomagoló- anyagokat. Fennáll a fulladás veszélye! Mindig bízza a javítási és/vagy karbantartási munkák elvégzését képesített elektromos szakemberekre. Csak a szállítási terjedelem részét képező hegesztővezetékeket használja. Üzemelés közben lehetőség szerint ne álljon a készülék közvetlenül a fal mellett, ne legyen letakarva, és ne legyen beszorítva más készülékek közé, hogy mindig elegendő levegő jusson be178

a szellőzőréseken keresztül. Győződjön meg arról, hogy a készülék helyesen csatlakozik a hálózati feszültségre. Kerülje a hálózati vezeték megfeszülését. Húzza ki a készülék villásdugóját az aljzatból, mielőtt máshová telepítené át a készüléket. Mindig kapcsolja ki a készüléket a be-/kikapcsolóval, ha nem használja azt. Tegye szigetelt alátétre az elektródatartót, és csak 15 percnyi lehűlés után húzza ki az elektródákat a tartójukból. Ügyeljen a hegesztőkábel, az elektródatartó, valamint a földkap- csok állapotára. Az áramvezető részek szigetelésének elhasználó- dása veszélyeket okozhat, és csökkentheti a hegesztés minőségét. Az ívhegesztés velejárója szikrák, megolvadt fémrészek és füst keletkezése. Ezért ügyeljen a következőkre: Távolítson el minden éghető anyagot a munkahelyről és annak közvetlen környezetéből. Gondoskodjon a munkahely megfelelő szellőzéséről. Ne hegesszen olyan tartályokon, edényeken vagy csöveken, amelyek éghető folyadékokat vagy gázokat tartalmaznak vagy tartalmaztak.

FIGYELMEZTETÉS Kerüljön minden közvetlen érintkezést a hegesz- tőáramkörrel. Az elektródafogó és a testcsipesz közötti üresjárati feszültség veszélyes lehet – fennáll az áramütés veszélye. Ne tárolja vagy használja a készüléket nedves vagy vizes környezetben vagy esőben. Itt az IP21S szerinti védőrendelkezés érvényes. Védje a szemét az erre szolgáló védőüvegekkel (DIN 9–10 fokozat), amelyeket a készülékhez mellékelt hegesztőpajzsra kell erősítenie. Hordjon kesztyűt és száraz, olajtól és zsírtól mentes védőöltözéket, hogy megvédje a bőrét az ív UV-sugárzásától.

FIGYELMEZTETÉS Ne használja a hegesztési áramforrást csövek kiolvasztására. Vegye figyelembe: Az ív sugárzása károsíthatja a szemet, és égéseket okozhat a bőrön. Ívhegesztés során szikrák és megolvadt fémcseppek keletkeznek, a hegesztett munkadarab izzani kezd, és viszonylag hosszú ideig nagyon forró marad. Ezért ne érintse meg puszta kézzel a mun- kadarabot. Ívhegesztésnél egészségre káros gőzök szabadulnak fel. Ügyeljen arra, hogy lehetőleg ne lélegezze be ezeket. Védje magát az ív veszélyes hatásaitól, és tartsa legalább 2m távolságban a munkában részt nem vevő személyeket az ívtől.HU

FIGYELEM! A hegesztőkészülék üzemelése közben – a csatlakoztatási ponton fennálló hálózati feltételektől függően – zavarok léphetnek fel más fogyasztók feszültségellátásában. Kétség esetén forduljon az energiaszolgáltatójához. A hegesztőkészülék üzemelése közben zavarok fordulhatnak elő más készülékek, pl. hallókészülékek, szívritmus-szabályozók stb. működésében. z Veszélyforrások ívhegesztésnél Az ívhegesztés során számos veszélyforrás adódik. Ezért a hegesztő számára nagyon fontos a következő szabályok betartása, hogy elkerülje a maga vagy mások veszélyeztetését és a személyi sérülést vagy a készülék károsodását. Kizárólag elektromos szakemberre bízza a hálózati feszültség felőli oldalon, pl.a kábeleken, villásdugaszokon, dugaszolóal- jzatokon stb. esedékes munkáknak a nemzeti és a helyi előírások szerinti elvégzését. Baleset esetén azonnal válassza le a hegesztőkészüléket a hálózati feszültségről. Elektromos érintési feszültség fellépése esetén kapcsolja ki azonnal a készüléket, és ellenőriztesse elektromos szakemberrel. A hegesztőárami oldalon mindig ügyeljen a jó elektromos érintke- zésekre. Hegesztéskor mindig hordjon mindkét kezén szigetelő kesztyűt. Ezek megvédik az áramütésektől (hegesztő áramkör üresjárati feszültsége), a káros sugárzásoktól (hőhatás és UV-sugárzás), valamint az izzó fémtől és a szétfröccsenő heganyagtól. Hordjon jól tartó, szigetelő lábbelit. A lábbeliknek nedves helyen is szigetelniük kell. Félcipők nem alkalmasak erre a célra, mert a leeső, izzó fémcseppek égési sérüléseket okozhatnak. Hordjon alkalmas védőöltözéket, ne szintetikus anyagú ruhadara- bokat. Ne nézzen védelem nélkül az ívbe, csak az előírásnak megfelelő, DIN szerinti védőüveggel ellátott hegesztőpajzsot használjon. Az ív az elvakítást, illetve égést okozó fény- és hősugarak mellett ultraibolya sugarakat is kibocsát. Ez a láthatatlan ultraibolya-sugár nem kielégítő védelem esetén pár óra lappangás után jelentkező, nagyon fájdalmas kötőhártya-gyulladást okoz. Emellett az ultraibolya-sugárzás a nem védett testfelületeken a leégéshez hasonló égési sérülést okoz.180

Az ív közelében tartózkodó személyek vagy kisegítők figyelmét is fel kell hívni a veszélyekre, és el kell látni őket a szükséges védő- eszközökkel. Szükség esetén védőfalakat is fel kell állítani. Hegesztésnél, főleg kisebb helyiségekben, gondoskodjon elegendő friss levegő bevezetéséről, mert munka közben füst és káros gázok keletkeznek. Olyan tartályokon, amelyekben gázokat, hajtóanyagokat, ásvány- olajakat vagy hasonló anyagokat tárolnak, nem szabad hegesztési munkákat végezni – még akkor sem, ha már jó ideje üresek –, mert a maradványok robbanásveszélyt jelentenek. Tűz- vagy robbanásveszélyes helyiségekben különleges előírások vannak érvényben. Olyan hegesztett kötéseket, amelyek nagy igénybevételeknek vannak kitéve, és amelyeknek meghatározott biztonsági követel- ményeket kell teljesíteniük, csak speciálisan kiképzett és vizsgázott hegesztők alakíthatnak ki. Példák erre a nyomástartó edények, vezetősínek, vonóhorgok és vonófejek stb. FIGYELEM! Csatlakoztassa a testcsipeszt olyan közel a hegesztés helyéhez, amennyire csak lehet, hogy a hegesztőá- ramnak a lehető legrövidebb utat kelljen megtennie az elektródától a testcsatlakozásig. Soha ne csíptesse a testvezetéket a hegesz- tőkészülék házára! Sohase csatlakoztassa a földkapcsot olyan földelt darabokhoz, amelyek távol vannak a munkadarabtól, pl. a helyiség másik sarkában lévő vízcsőhöz. Ellenkező esetben ugyanis előfordulhat, hogy megsérül annak a helyiségnek a védő- vezetékes rendszere, amelyben éppen hegeszt. Ne használja esőben a hegesztőkészüléket. Ne használja nedves környezetben a hegesztőkészüléket. Csak sík helyre állítsa a hegesztőkészüléket. A megadott kimeneti paraméterek 20°C környezeti hőmérséklet esetén értendők. A hegesztési idő magasabb hőmérsékletek esetén lecsökkenhet. ÁRAMÜTÉS OKOZTA VESZÉLY: A hegesztőelektróda miatti elektromos áramütés halálos lehet. Ne hegesszen esőben és hóban. Hordjon száraz, szigetelt kesztyűt. Ne fogja meg puszta kézzel az elektródát. Na hordjon nedves vagy károsodott kesztyűt. Védje magát áramütés ellen a munkadarab elszigetelésével. Ne nyissa fel a készülék házát.HU

HEGESZTÉSI FÜST MIATTI VESZÉLY: A hegesztési füst belélegzésre károsíthatja az egészséget. Ne tartsa a fejét a füstbe. A készüléket nyitott területeken használja. Szellőztessen a füst elvezetéséhez. HEGESZTÉSI SZIKRÁK MIATTI VESZÉLY: A hegesztési szikrák robbanást vagy tüzet okozhatnak. Tartsa távol az éghető anyagokat a hegesztéstől. Ne hegesszen éghető anyagok mellett. A hegesztési szikrák tüzet okozhatnak. Tartson készenlétben egy tűzoltó készüléket, és legyen a helyszínen egy megfigyelő, aki azonnal segíteni tud. Ne hegesszen hordókon vagy bármilyen zárt tartályon. ÍVFÉNYSUGARAK MIATTI VESZÉLY: Az ívfénysugarak károsíthatják a szemet, és bőrsérülést okozhatnak. Hordjon kalapot és védőszemüveget. Hordjon hallásvédő eszközt és magas nyakú inget. Hordjon hegesztősisakot, és ügyeljen a megfelelő szűrőbeállításokra. Hordjon teljes testet védő öltözéket. ELEKTROMÁGNESES MEZŐK MIATTI VESZÉLY: A hegesztőáram elektromágneses mezőt hoz létre. Ne használja együtt orvosi implantátumokkal. Sohase tekerje a teste köré a hegesztővezetékeket. Vezesse egymással párhuzamosan a hegesztővezetékeket. z Hegesztőpajzzsal kapcsolatos biztonsági tudnivalók

A hegesztési munkák megkezdése előtt győződjön meg egy világos fényforrás (pl.öngyújtó) segítségével a hegesztőpajzs megfelelő működéséről. A hegesztéskor kifröccsenő anyagok károsíthatják a védőüveget. Azonnal cserélje ki a károsodott vagy megkarcolódott védőüvegeket. Haladéktalanul cserélje ki a károsodott vagy erősen elszennyeződött, ill. összefröcskölt alkatrészeket. A készüléket csak a 16. életévüket betöltött személyek üzemeltethetik. Ismerkedjen meg a hegesztéssel kapcsolatos biztonsági előírá- sokkal. Vegye figyelembe ehhez a hegesztőkészüléke biztonsági tudnivalóit is. Hegesztéskor mindig vegye fel a hegesztősisakot. Ha nem használja, akkor annak súlyos retinasérülések lehetnek a következményei. Hegesztéskor mindig hordjon védőöltözéket. Védőüveg nélkül soha ne használja a hegesztőpajzsot. Időben cserélje ki a védőüveget a jó átláthatóság és a fáradság- mentes munkavégzés érdekében.182

z Megnövekedett elektromos veszéllyel bíró környezet Fokozott elektromos veszélyt hordozó környezetben történő hegesztési munkák során be kell tartani a következő biztonsági útmutatásokat. Megnövekedett elektromos veszéllyel üzemelő környezetet például a következő helyeken találhat: olyan munkahelyeken, ahol a mozgástér korlátozott, vagyis a hegesztő személy erőltetett testtartásban (pl. térdelve, ülve, fekve) dolgozik, és elektromos áramot vezető alkatrészeket érint; olyan munkahelyeken, amelyeket részben vagy teljesen vezetőképes anyagok határolnak, és ahol fokozott veszélyt jelent, ha a hegesztő figyelmetlenségből vagy véletlenül megérinti az elektromosan vezető alkatrészeket; vizes, nedves vagy forró munkahelyeken, ahol a levegő pára- tartalma vagy az izzadság jelentősen lecsökkenti az emberi bőr ellenállását vagy a védőfelszerelés szigetelőképességét. Fémlétra vagy állvány is létrehozhat fokozott elektromos veszélyt hordozó környezetet. Ilyen környezetekben történő munkavégzéskor használjon szigetelt alátéteket vagy közbetéteket, továbbá testének a földeléstől való elszigetelése érdekében hordjon bőrből vagy más szigetelő anyagból készült kesztyűt és sapkát. A hegesztési áramforrásnak a munkaterü- leten, ill. az elektromosan vezető felületeken kívül, illetve olyan helyen kell elhelyezkednie, ahol a hegesztő személy nem éri azt el. A hálózati áram által meghibásodás esetén okozott áramütés ellen további védelmet jelenthet egy életvédelmi relé (hibaáram-védőkap- csoló, FI relé) közbeiktatása, amely legfeljebb 30 mA szivárgóáram esetén működésbe lép, és amin keresztül a közelben lévő összes, hálózatról üzemelő berendezés megtáplálása történik. Az életvédelmi relének valamennyi áramnemhez alkalmasnak kell lennie. A hegesztési áramforrás vagy a hegesztőáramkör gyors elektromos leválasztásához könnyen elérhető eszközöknek kell rendelkezésre állniuk (pl. vészkikapcsoló berendezés). Ha elektromos szempontból veszélyes körülmények között használja a hegesztőkészüléket, akkor a készülék kimenő feszültsége üresjá- ratban nem lehet magasabb, mint 113 V (csúcsérték). Ez a hegesz- tőkészülék a kimeneti feszültsége alapján használható ezekben az esetekben.HU

z Hegesztés szűk terekben Szűk terekben végzett hegesztés során mérgező gázok miatti veszélyhelyzet jöhet létre (fulladásveszély). Szűk terekben csak akkor szabad hegeszteni, ha olyan szakképzett személy van a munkaterület közvetlen közelében, aki vészhelyzetben be tud avatkozni. Ilyenkor a hegesztési folyamat megkezdése előtt szakértői értékelést kell végeztetni annak meghatározására, hogy milyen lépésekre van szükség a munkavégzés biztonságának garantálására, és a tényleges hegesztési folyamat során milyen óvintézkedéseket kell megtenni. z Üresjárati feszültségek összeadódása

Ha egyidejűleg egynél több hegesztési áramforrást működtet, akkor azok üresjárati feszültségei összeadódhatnak, és fokozott elektromos veszélyt okozhatnak. A hegesztési áramforrásokat úgy kell csatlakoztatni, hogy ez a veszély minimálisra csökkenjen. Az egyes hegesztési áramforrásokat, azok különálló vezérléseivel és csatlakozóival együtt, egyértelműen meg kell jelölni, hogy felismer

hető legyen, melyik alkatrész melyik hegesztő áramkörhöz tartozik. z Vállhevederek használata A hegesztési áramforrás, pl. vállheveder segítségével történő, hordo- zása közben nem szabad hegeszteni. Ez az alábbiak megakadályozását szolgálja: az egyensúlyvesztés kockázata, miközben a csatlakoztatott vezeté- keket vagy tömlőket húzza, az elektromos áramütés fokozott veszélye, hiszen a hegesztő az „I” osztályba tartozó hegesztési áramforrás használatakor érintkezik a földpotenciállal, mivel az ilyen készülékek házát a saját védőve- zetőjük földeli. z Védőöltözék Munka közben a hegesztő személy teljes testét védeni kell megfelelő öltözékkel, továbbá védeni kell az arcát sugárzás és égési sérülések ellen. Vegye figyelembe a következő lépéseket: – A hegesztési munkák megkezdése előtt vegye fel a védőöltözéket. – Húzzon kesztyűt. – A légáramlás biztosítása érdekében nyissa ki az ablakokat, vagy használjon ventilátort.184

– Hordjon védőszemüveget és szájmaszkot. Hordjon mindkét kezén alkalmas anyagból (bőrből) készült hosszú kesztyűt. Ennek kifogástalan állapotban kell lennie. Hordjon a célra alkalmas kötényt, hogy védje az öltözékét a szétrepülő szikrák és a megégés ellen. Ha a munka, pl. a fej feletti hegesztés jellege megköveteli, akkor hordjon védőöltözéket és szükség esetén fejvédőt is. VÉDELEM SUGARAK ÉS MEGÉGÉS ELLEN A munkahelyen egy „Vigyázat! Ne nézzen a lángba!” feliratú tábla kifüggesztésével utalni kell a szemsérülés veszélyére. Lehetőség szerint úgy kell elkeríteni a munkahelyeket, hogy védve legyenek a közelben tartózkodó személyek. Az illetékteleneket távol kell tartani a hegesztési munkáktól. Helyhez kötött munkahelyek közvetlen közelében ne legyenek világosak vagy tükrözőek a falak. Az ablakokat legalább fejma- gasságig védeni kell (pl. megfelelő festéssel) a sugarak átengedése vagy visszaverődése ellen. z A készülék EMC szerinti besorolása Az IEC 60974-10 irányelv értelmében itt egy 'A' elektromágneses összeférhetőségi osztályba sorolt hegesztőkészülékről van szó. Az 'A' osztályba sorolt készülékek olyan készülékek, amelyek a lakóterületeken kívül és az olyan területeken kívül, amelyek közvet- lenül csatlakoznak lakóépületeket (is) ellátó kisfeszültségű hálózathoz, minden területen alkalmazhatók. Az 'A' osztályba tartozó készülékeknek meg kell felelniük az 'A' osztályra jellemző határértéknek. FIGYELMEZTETÉS: Az 'A' osztályba sorolt készülékek csak ipari környezetben történő üzemeltetésre alkalmasak. A fellépő hálózati valamint kisugárzott interferenciák miatt előfordulhatnak olyan prob- lémák, amelyek egyéb területeken megnehezítik az elektromágneses összeférhetőség biztosítását. A készülékek annak ellenére elektromágneses interferenciákat okoz- hatnak az erre érzékeny berendezésekben és készülékekben, hogy a megfelel az irányelv kibocsátási határértékeinek. Az olyan inter- ferenciákért, amelyek az elektromos ívvel való munkavégzés során történnek, a felhasználó felel és a felhasználónak kell a megfelelő védelmi intézkedéseket meghoznia. Ennek során a felhasználónak különösen figyelembe kell vennie a következőket: – hálózati, vezérlő, jel- és távközlési vezetékek – számítógéppel és más, mikroprocesszorral vezérelt készülékekHU

– televíziós, rádiós és más lejátszó készülékek – elektronikus és elektromos biztonsági berendezések – Szívritmus-szabályozót vagy hallókészüléket viselő emberek – Mérő és kalibráló berendezések – egyéb, közelben lévő berendezések zavarállósága – Napszak, amelyben a munkát elvégzik. A lehetséges kisugárzott interferenciák elkerülése érdekében a követ- kezőket javasoljuk: – A hálózati csatlakozót lássa el hálózati szűrővel – Rendszeresen tartsa karban és tartsa ápolt állapotban a készü- léket – tekerje le teljesen a hegesztővezetékeket, és lehetőleg párhuza- mosan vezesse őket a talajjal – Az interferencia általi károsodásra érzékeny készülékeket és berendezéseket lehetőleg el kell távolítani a munkaterületről, vagy le kell árnyékolni ezeket. Útmutatás! Ez a berendezés megfelel az IEC 61000-3-12 szabványnak, feltéve, hogy az Ssc rövidzárlati teljesítmény nagyobb vagy egyenlő, mint 6106,5 kW a felhasználó ellátása és a közműhálózat közötti kap- csolódási ponton. A készülék telepítőjének vagy felhasználójának felelőssége – szükség esetén az elosztóhálózat üzemeltetőjével való konzultációt követően -, hogy a készüléket csak olyan hálózatra csat- lakoztassa, amelynek Ssc rövidzárlati teljesítménye 6106,5 kW-nál nagyobb vagy egyenlő azzal. Útmutatás! A készülék csak olyan áramellátáshoz alkalmas, amelynek megen- gedett Zmax hálózati impedanciája 0,225 Ω vagy ennél kisebb. Bizonytalanság esetén kérjen tanácsot villanyszerelő szakembertől. z Üzeme helyezés előtt Vegye ki a készüléket és a tartozékokat a csomagolásból, és ellenőrizze azok épségét (vannak-e rajta pl.szállítási károk). Csatlakoztassa az MMA-hegesztéshez alkalmas elektródatartót

az vagy a WIG hegesztéshez alkalmas WIG hegesztőpisztolyt a hegesztőkészülékhez. Ezután csatlakoztassa a földelőkapcsot

Az MMA hegesztéshez helyezzen be egy elektródát az elektródafogókba.186

z Üzembe helyezés z MMA hegesztés Kiálló tartócsavarok nélküli elektródafogókat használjon, amelyek megfelelnek a jelenleg érvényes biztonsági szabványoknak. Győződjön meg róla, hogy a BE / KI kapcsoló

„O” („OFF”) helyzetbe van állítva, ill. hogy a hálózati kábel

nincs beillesztve a csatlakozóaljzatba. Csatlakoztassa a hegesztőkábeleket a polaritásuknak megfelelően, illetve az elektróda gyártójának előírásai szerint. Ehhez kösse össze a testkábel ellenoldali csatlakozóját

az inverteres hegesztőkészülék megfelelő kimenetével („-” jelölésű). Kösse össze az elektródatartók csatlakozóját

az inverteres hegesztőkészülék megfelelő kimeneté- vel („+” jelölésű). Vegye fel az előírásoknak megfelelő védőöltözéket, és készítse elő a munkavégzés helyét. Csíptesse rá a testvezetéket

a munkadarabra. Fogassa be az elektródát az elektródatartóba

„I” („ON”) helyzetbe való állításával kapcsolja be a készüléket. A hegesztési áramot ekkor a vezérlőkerék

elforgatásával lehet beállítani. A vezérlőgomb

többszöri megnyomásával a „0.0” beállítás kiválasztása után (az „Elektróda 1/6” menüpontban) választhat a Hot Start, Arc Force és Anti Stick kényelmi funkciók közül. A paraméterek beállítása a vezérlőkerékkel

történik, és a vezérlőgomb

megnyomásával erősíthető meg. A vezérlőgomb

nyomva tartásával, amíg az „Elektróda 1/6” menüpont meg nem jelenik, az elektróda vastagsága (1,6–4 mm) a vezérlőkerék

elforgatásával választható ki. Ekkor az áram és a kényelmi funkciók előre be vannak állítva. FIGYELEM: A földelőkapocs

és az elektródatartó

/az elektróda nem érintkezhet közvetlenül egymással. FIGYELEM: Elektródákkal történő hegesztés során (MMA – manual metal arc welding – elektródás kézi ívhegesztés) az elektródatartót

az elektródákra vonatkozó adatoknak megfelelően a pozitív (+), ill. a negatív (-) pólushoz kell csatlakoztatni. Vegyen fel megfelelő védőfelszerelést, és kezdje meg a hegesztést. A munkafolyamat befejezéséhez állítsa a be-/kikapcsolót

„O” („OFF”) helyzetbe. FIGYELEM: Ügyeljen arra, hogy az elektródát ne dörzsölje a munkadarabhoz. Így a munkadarab károsodhat, és az ívfényt is nehezebb lehet meggyújtani. Az ívfény meggyújtása után tartsa be a megfelelő távolságot a munkadarabtól. A távolságnak meg kell felelnie az alkalmazott elektróda átmérőjének. Hegesztés közben tartsa lehetőleg minél pontosabban és állandó jelleggel ezt a távolságot. Az elektróda és a munkavégzés iránya közti szögnek 20° és 30° között kell lennie. FIGYELEM: A hegesztőcsipeszt és a hegesztőelektródát a hegesztési folyamat végeztével a szigetelt tartóra kell fektetni. A megolvadt salakot csak az elektróda lehűlése után lehet eltávolítani. A félbehagyott hegesztési varrat újrahegesztéséhez először a megolvadt salakot kell eltávolítani a hegesztés helyéről. FIGYELEM: A hegesztőkészülék névleges bemenő feszültségénél 10%-kal alacsonyabb feszültség az alábbi következményekkel járhat: A készülék áramerőssége lecsökken. Az ívfény megszakad vagy instabillá válik.HU

FIGYELEM: Az ívfénysugárzás szemgyulladást és égési sérüléseket okozhat. A fröccsenő és olvadó salak szemsérüléseket és égési sérüléseket okozhat. Vegyen fel színezett védőszemüveget vagy védőmaszkot. A védőmaszknak meg kell felelnie az EN175 biztonsági szabványnak. Kizárólag a készülékhez eredetileg mellékelt hegesztőkábelek használhatók. z Hegesztés Válasszon a balra és a jobbra hegesztés közül. A következőkben bemutatjuk a mozgás irányának hatását a hegesztési varrat tulajdonságaira: Balra hegesztés Jobbra hegesztés Beégés kisebb nagyobb Hegesztési varrat szélessége nagyobb kisebb Hernyóvarrat laposabb magasabb Hegesztési varrat hibája nagyobb kisebb ÚTMUTATÁS: Azt, hogy melyik hegesztési típus a megfelelőbb, döntse el Ön a próbahegesztések alapján. ÚTMUTATÁS: Ha az elektróda teljesen elhasználódott, akkor azt ki kell cserélni. z WIG hegesztés Győződjön meg róla, hogy a be-/kikapcsoló

„O” („OFF”) helyzetbe van állítva, ill. hogy a hálózati kábel

nincs bedugva a csatlakozóaljzatba. Ehhez kösse össze a testkábel ellenoldali csatlakozóját

az inverteres hegesztőkészülék megfelelő kimenetével („+” jelölésű). Kösse össze a WIG hegesztőpisztoly csatlakozóját az inverteres hegesztőkészülék megfelelő kimenetével („-” jelölésű). Vegye fel az előírásoknak megfelelő védőöltözéket, és készítse elő a munkavégzés helyét. Csíptesse rá a testvezetéket

a munkadarabra. Csatlakoztassa a pisztoly gázbemenetét a nyomáscsökkentő megfelelő kimenetéhez (a csomag nem tartalmazza). Argont kell használni védőgázként. 4–8 l/perc gázáram ajánlott. A be-/kikapcsoló

„I” („ON”) helyzetbe való állításával kapcsolja be a készüléket. A vezérlőkerék segítségével

állítsa be a hegesztőáramot az alkalmazott elektródának megfelelően. Válassza ki a „0.0” pozíciót a vezérlőgomb

többszöri megnyomásával és szükség esetén a vezérlőkerék

elforgatásával. Ekkor addig tartsa nyomva a vezérlőgombot

, amíg meg nem jelenik a „LiftTIG 6/6” menüpont. Válassza ki az „ON” beállítást a vezérlőkerék

elforgatásával. Vezérlőgomb

megnyomásával erősítse meg. A hegesztési áramot ekkor a vezérlőkerék

elforga- tásával lehet beállítani.188

z Karbantartás és tisztítás ÚTMUTATÁS: A hegesztőkészüléket a kifogástalan működés, valamint a biztonsági követelmények betarthatósága érdekében rendszeresen karban kell tartani, és időnként nagyjavítást végezni rajta. A szakszerűtlen és helytelen üzemeltetés a készülék meghibásodásához és megrongálódásához vezethet. Mielőtt a hegesztőkészüléken tisztítási munkát végezne, húzza ki a hálózati kábelt

a csatlakozó- aljzatból, hogy a készüléket biztonságosan leválassza az áramkörről. Tisztítsa meg rendszeresen a hegesztőkészülék, valamint tartozékainak külsejét. Távolítsa ez a szennyeződéseket és a port levegő, tisztítókendő vagy kefe segítségével. ÚTMUTATÁS: A következő karbantartási munkákat csak igazoltan képzett szakszemélyzet végezheti el. Az áramszabályozót, a földelőberendezést és a belső vezetékeket rendszeresen karban kell tartani. Ellenőrizze rendszeresen a hegesztőkészülék szigetelési ellenállását. Használja erre a megfelelő mérőkészüléket. Hiba vagy a készülék valamely részének cserére szorulása esetén forduljon a megfelelő szaksze- mélyzethez. z Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók NYERSANYAGOK VISSZANYERÉSE A HULLADÉKOK ÁRTALMATLANÍTÁSA HELYETT! A 2012/19/EU európai irányelv értelmében az elektromos berendezéseket külön kell összegyűj- teni, és környezetbarát módon újrahasznosítani. Ártalmatlanítsa a készüléket egy engedélyezett ártalmatlanító üzemben vagy az Ön kommunális ártalmatlanító létesítményében. Tartsa be az érvényben lévő vonatkozó előírásokat. Ha kétségei vannak, forduljon a hulladékkezelő vállalathoz. A készüléket, a tartozékait és csomagolását környezetbarát módon kell újrahasznosítani. Elektromossággal működő készülékeket ne dobjon a háztartási hulladék közé! Ezzel eleget tesz a törvényi kötelezettségének és jelentősen hozzájárul a környezet védelméhez. Tartsa be a különböző csomagolóanyagokon található címkéket, és szükség esetén külön gyűjtse ezeket. A csomagolóanyagokat az alábbi jelentésű rövidítésekkel (a) és számokkal (b) jelölték: 1–7: Műanyagok, 20–22: Papír és kartonpapír, 80–98: Kompozit anyagok. z EU-megfelelőségi nyilatkozat Mi, a C. M. C. GmbH Iratfelelős: Dr. Christian Weyler Katharina-Loth-Str. 15 66386 St. Ingbert

felelősségünk tudatában kijelentjük, hogy a következő termék PTMI 180 A1 inverteres hegesztőkészülékHU

IAN: 389213_2107 Cikksz.: 2423 Gyártás éve: 2022/18 Modell: PTMI 180 A1 megfelel azoknak a lényegi védelmi követelményeknek, amelyeket az alábbi európai irányelvekben Elektromágneses összeférhetőségre vonatkozó EU-irányelv: 2014/30/EU Kisfeszültségi irányelv: 2014/35/EU RoHS irányelv: 2011/65/EU + 2015/863/EU és azok módosításaiban meghatároztak. A nyilatkozat fentiekben bemutatott tárgya teljesíti az Európai Parlament és Tanács 2011/65/EU (2011. június 8) számú, az elektromos és elektronikus készülékekben alkalmazott bizonyos veszélyes anyagok használatát korlátozó irányelvének előírásait. A megfelelőség értékelésére a következő harmonizált szabványokat használtuk fel: EN 60974-6:2016 EN 60974-10:2014/A1:2015 St. Ingbert, 2021.12.23. Dr. Christian Weyler - minőségbiztosítás - z Garanciával és szervizeléssel kapcsolatos tudnivalók A Creative Marketing & Consulting GmbH garanciája Tisztelt Vásárló! Erre a készülékre 3 év garanciát vállalunk a vásárlás dátumától számítva. Amennyiben a megvásárolt termék hibás, a termék értékesítőjével szemben törvényes jogai vannak. Ezeket a törvényi jogokat a következőkben leírt garancia sem korlátozza. z Garanciális feltételek A garanciaidő a megvásárlás dátumával kezdődik. Ezért kérjük, gondosan őrizze meg az eredeti pénztári blokkot. Ez a dokumentum szükséges a vásárlás igazolásához. Amennyiben három évvel a vásárlás dátumától számítva anyag vagy gyártási hiba lép fel, a terméket – saját döntésünk alapján – díjmentesen megjavítjuk vagy kicseréljük. Ez agaranciális szolgáltatás akkor vehető igénybe, ha a meghibásodott terméket és avásárlást igazoló bizonylatot (nyugtát) három éven belül bemutatja, és röviden leírja, mi a termék hibája, és mikor jelentkezett a hiba.190

Amennyiben a hibára kiterjed a garancia, visszakapja a megjavított terméket vagy küldünk önnek egy új terméket. A termék javításával vagy cseréjével nem kezdődik újra a garanciaidő. z Jótállási idő és törvényben előírt kellékszavatossági igények A garancia nem hosszabbítja meg a jótállási időt. Ez a cserélt és javított alkatrészekre is érvényes. Az esetlegesen már a vásárláskor fennálló károkat és hiányosságokat a kicsomagolás után azonnal jelenteni kell. A jótállási idő lejártával felmerülő javítások térítéskötelesek. z A garancia terjedelme A terméket szigorú minőségügyi irányelvek alapján gondosan gyártottuk és a kiszállítás előtt alaposan ellenőriztük. A garancia anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki a termék olyan részeire, melyek normál elhasználódásnak vannak kitéve, és ezáltal kopó alkatrésznek számítanak vagy olyan törékeny alkatrészek károsodására, mint pl. kapcsolók, akkumulátorok vagy üvegből készült alkatrészek. Ez a garancia nem érvényes, ha a termék megsérült, nem szakszerűen használták vagy javították. A termék szakszerű használata érdekében minden használati útmutatóban felsorolt utasítást pontosan be kell tartani. Feltétlenül kerülendők az olyan felhasználási célok és intézkedések, amelyek a használati útmutatóban foglaltaktól eltérnek, illetve amelyekkel kapcsolatban figyelmeztetés hangzik el. A terméket csak magáncélú és nem ipari felhasználásra terveztük. Rendeltetésellenes vagy szakszerűtlen kezelés, erőszak alkalmazása vagy nem az általunk feljogosított szerviz-képviselet által végzett beavat- kozás esetén a garancia megszűnik. z Garanciális eset kezelése A gyors ügyintézés érdekében kérjük, tartsa be a következőket: Minden kéréshez készítse elő a pénztári nyugtát és a cikkszámot (pl. IAN), ezzel igazolva a vásárlást. A cikkszámot a típustáblán, a termékbe gravírozva, illetve a használati útmutató borítóján (balra lent) vagy a termék hátulján vagy alján lévő matricán találja. Amennyiben működési hiba vagy egyéb hiba lépett föl, először lépjen kapcsolatba telefonon vagy e-mailben a következőkben megnevezett szerviz osztállyal. A hibásként regisztrált terméket ezt követően a vásárlást igazoló dokumentummal (pénztári nyugta), valamint annak megadásával együtt, hogy mi a hiba és mikor lépett fel, díjmentesen postázhatja a kapott szervizcímre. ÚTMUTATÁS: A www.lidl-service.com címen a jelen útmutatót és számos további kézikönyvet, termékvideót és szoftvert is letölthet.HU

A QR-kód beolvasásával auto- matikusan a Lidl szerviz oldalára (www.lidl-service.com) lép és itt az (IAN) 389213 cikkszám megadásával megnyithatja a kezelési útmutatóját. z Szerviz Így léphet kapcsolatba velünk:

Név: C.M.C. GmbH Internetcím: www.cmc-creative.de E-Mail: [e-mail] Telefon: [phone] Székhely: Németország IAN 389213_2107 Kérjük, vegye figyelembe, hogy a következő cím nem a szerviz címe. Kérjük, először a fent megnevezett szervizzel lépjen kapcsolatba. C. M. C. GmbH Katharina-Loth-Str. 15 DE-66386 St. Ingbert

HU JÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése: Inverteres hegesztőkészülék A gyártó cégneve, címe, e-mail címe: C. M. C. Kft. Katharina-Loth-Str. 15 66386 St. Ingbert, Németország Az importáló/ forgalmazó neve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6. A termék típusa: PTMI 180 A1 Gyártási szám: IAN 389213_2107 Szerviz neve, címe, telefonszáma: C. M. C. Kft. Katharina-Loth-Str. 15 66386 St. Ingbert, Németország [e-mail] Telefon: [phone] A jótállási igény bejelentésének időpontja: Javításra átvétel időpontja: A fogyasztó részére történő visszaadás időpontja: A cserélő bolt bélyegzője, kelt és aláírás: A jótállási igény bejelentésének időpontja: A hiba oka: A hiba javításának módja: A szerviz bélyegzője, kelt és aláírás: Kicserélés időpontja:
