HASZNÁLATI ÚTMUTATÓ PPSZ 700 A1 PARKSIDE

Kezelési és biztonsági hivatkozások Az eredeti használati utasítás fordítása

DE AT CH

PUNKTSCHWEIßZANGE

Olvasás előtt hajtsa ki az ábrát tartalmazó oldalt, és ezután ismerje meg a készülék mindegyik funkcióját.

IT/MT/CH	Istruzioni di montaggio, utilizzo e sicurezza	Pagina	132
HU	Kezelési és biztonsági hivatkozások	Oldal	146

1 6 5 4 3 2 PARKSIDE®

2 1 7 3 4

3 3 3

4 3

Table of pictograms used....Page 5

Introduction Page 6

Intended use Page 6

Package contents......Page 7

Parts description....Page 7

A használt piktogramok táblázata....Oldal 146

Bevezetés....Oldal 147

Rendeltetésszerű használat ....Oldal 147

A csomag tartalma ....Oldal 148

Az alkatrészek leírása ....Oldal 148

Müszaki adatok....Oldal 148

Biztonsági útmutatások ....Oldal 148

Üzembe helyezés előtt ....Oldal 155

Üzembe helyezés....Oldal 155

Hegesztés ....Oldal 155

Karbantartás és tisztítás ....Oldal 155

Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók ....Oldal 156

EU-megfelelöségi nyilatkozat....Oldal 156

Garanciával és szervizeléssel kapcsolatos tudnivalók ....Oldal 157

Garanciális feltételek....Oldal 157

Jótállási idő és törvényben előírt kellékszavatossági igények ....Oldal 158

A garancia terjedelme....Oldal 158

Garanciális eset kezelése ....Oldal 158

Szerviz ....Oldal 159

• A használt piktogramok táblázata

	Vigyázat! Olvassa el az üzemeltetési útmutatót!	[2707]	Bemeneti tartós teljesítmény
1~50 Hz	Fázisok száma valamint a váltakozó áram szimbóluma és a frekvencia névleges értéke.		Bemeneti teljesítmény 50 % bekapcsolási időtartamnál
			Üresjárati feszültség névleges értéke
I_2cc	Maximális kimeneti rövidzárlati áram		Hálózati feszültség névleges értéke
I_2p	Folyamatos kimeneti áram 100 % bekapcsolási időtartam mellett		A hegesztési szikrák szem- és börsérülést okozhatnak!
	A mellette lévő, áthúzott, kerekes hulladéktároló szimbólum azt jelzi, hogy ez a készülék a 2012/19/EU irányelv hatálya alá tartozik.		Vigyázat! Zúzódásveszély!
	Ne használja a készüléket szabadban, és semmiképpen se használja esőben!		Forró felület! Vigyázat!
	A hegesztőelektróda általi áramütés halálos lehet!A hegesztési füstök belé-legzése veszélyeztetheti az egészséget.	FIGYELMEZTETÉS	Súlyos vagy akár halálos sérülés történhet.Vigyázat! Áramütés veszélye!
	A hegesztési szikrák robbanást vagy tüzet okozhatnak.		Fontos útmutatás!
	A hegesztési szikrák szem- és börsérülést okozhatnak!		Környezetbarát módon ártalmatlanítsa a csomagolást és a készüléket!
	Az elektromágneses mezők megzavarhatják a szívritmus-szabályozók működését.		Újrahasznosítható anyagokból készült.
	Figyelem, lehetséges veszélyek!		Védelem típusa
~	Váltakozó áram

Ponthegesztő elektród fogója 230V PPSZ 700 A1

- Bevezetés

Gratulálunk! Kiváló minőségű termék mellett döntött. A termékkel még az első üzembe helyezés előtt ismerkedjen meg. Figyelmesen olvassa el a biztonsági utasításokat. A termék üzembe helyezését csak oktatásban részesített személy végezheti.

A KÉSZÜLÉK NE KERÜLJÖN GYEREKEK KEZÉBE!

• Rendeltetésszerű használat

Ez a ponthegesztő legfeljebb egyenként 1,5 mm vastagságú vas- és acéllemezek ponthegesztéssel történő összekapcsolására alkalmas . 1,5 mm ponthegesztéssel. A biztonságos emeléshez és mozgatáshoz a készülék fogantyúval rendelkezik. A termék szakszerűtlen kezelése veszélyes lehet a személyekre, állatokra és vagyontárgyakra. Csak a leírtak szerint, a rendeltetésének megfelelően használja a terméket. Örizze meg gondosan ezt az útmutatót. Ha továbbadja a terméket egy harmadik fél számára, mellékelje hozzá az összes dokumentumot. Minden, a rendeltetésszerű használattól eltérő alkalmazás tilos, és adott esetben veszélyes lehet. A garancia nem vonatkozik az útmutató be nem tartásából vagy a nem rendeltetésszerű használatból eredő károkra, és a gyártó céget sem terheli felelősség ilyen esetben. A készüléket nem kereskedelmi használatra szánták. Ipari használat esetén a garancia érvényét veszti.

Fennmaradó kockázat

Fennmaradó kockázatok mindig vannak, még akkor is, ha a készüléket az előírásoknak megfelelően kezeli.

A hegesztőberendezés tervezésével és kivitelezésével kapcsolatban a következő veszélyek fordulhatnak elő:

– Szem-/börsérülések a hegesztési fröccsenések miatt,
– A készülék vagy a munkadarab forró részeinek megérintése (égési sérülések),
– Baleset- és tüzveszély szikraszórás vagy salakrészecskék miatt, ha nem megfelelően van rögzítve,
- egészségre káros füstök és gázok kibocsátása nem elegendő levegő mellett, illetve zárt terekben nem

megfelelő elszívás esetén.

Csökkentse a fennmaradó kockázatokat azzal, hogy a készüléket gondosan, és az előírásoknak megfelelően használja, valamint minden utasítást betart.

• A csomag tartalma

1 ponthegesztő elektród fogója
1 fogantyú
1 használati útmutató
4 csavar

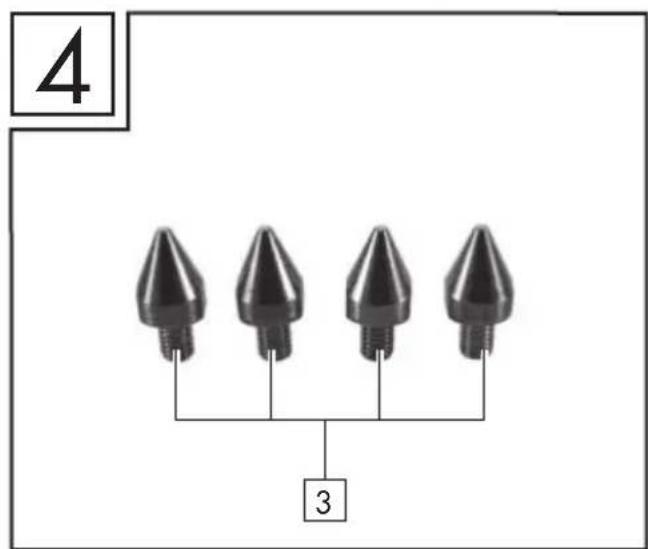

4 hegesztő elektróda

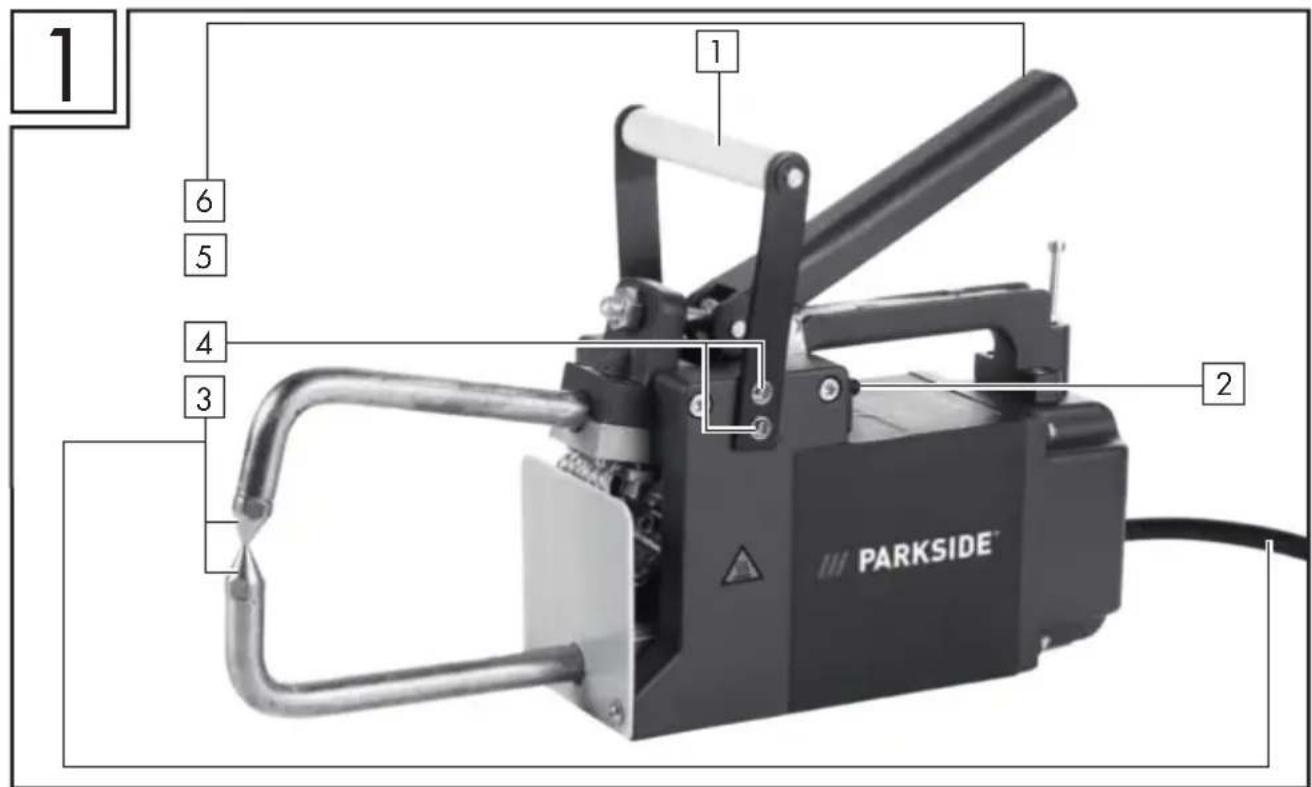

- Az alkatrészek leírása

1	Fogantyú
2	Hálózati kapcsoló
3	Hegesztőelektróda
4	Csavarok
5	Hálózati kábel
6	Kar

- Müszaki adatok

Hálózati csatlakozás: 230 V ~ 50 Hz (váltóáram)
Folyamatos bemeneti teljesítmény: S	_p = 1,7 kVA
Bemeneti teljesítmény 50 % bekapcsolási időtartamnál: S	_50 = 2,4 kVA
Üresjárati feszültség méretezési értéke: 1,8 V
Hegesztési pontok percenként: Maximum 4
Védettségi osztály: IP20
Teljesítménytényező (cosphi): 0,58
Súly: kb. 12 kg
Hegeszthető anyagvastagság: Legfeljebb 1,5 mm lemezenként

A termék műszaki jellemzői és megjelenése a továbbfejlesztés keretén belül bejelentés nélkül módosulhat. Ennél fogva a jelen használati útmutatóban megadott méretek, tudnivalók és adatok nem garantáltak. A használati útmutató alapján támasztott jogi követeléseknek ezért nincs helyük.

- Biztonsági útmutatások

⚠️ Kérjük, alaposan olvassa át a használati útmutatót, és tartsa be a benne található utasításokat. A kezelési útmutató segítségével ismerje meg a készüléket, annak megfelelő használatát, valamint

a biztonsági utasításokat. A típustáblán látható a hegesztőkészülék összes műszaki adata, kérjük, tájékozódjon a készülék műszaki jellemzőiről.

FIGYELMEZTETÉS Gyermekektől tartsa távol a csomagolóanyagokat. Fennáll a fulladás veszélye!

■ Mindig bízza a javítási és/vagy karbantartási munkák elvégzését képesített elektromos szakemberekre.

- A készüléket működés közben tilos letakarni vagy más berendezések közé befogni. Győződjön meg arról, hogy a készülék helyesen csatlakozik a hálózati feszültségre. Kerülje a hálózati vezeték megfeszülését.

■ Čsak 15 perc lehülés után vegye ki az elektródákat a tartóból.

- Az ellenálláshegesztés szikrákat, olvadt fémet és füstöt termel. Ezért ügyeljen a következőkre: Távolítson el minden éghető anyagot a munkahelyröl és annak közvetlen környezetéböl.

■ Gondoskodjon a munkahely megfelelő szellőzéséről.

■ Ne hegesszen olyan tartályokon, edényeken vagy csöveken, amelyek éghető folyadékokat vagy gázokat tartalmaznak vagy tartalmaztak.

FIGYELMEZTETÉS Kerüljön minden közvetlen érintkezést a hegesztőáramkörrel. Az elektródafogók közötti nyitott áramkör feszültsége veszélyes lehet, fennáll az áramütés veszélye.

■ Ne tárolja vagy használja a készüléket nedves vagy vizes környezetben vagy esőben. Itt az IP20 szerinti védőrendelkezés érvényes.

- Védje a szemét a hegesztési szikrák elleni tanúsítvánnyal rendelkező védőszemüveggel (EN 166). Használjon kesztyűt és száraz, olaj- és zsírmentes védőruházatot, hogy megvédje a bőrt a hegesztési szikrától.

FIGYELMEZTETÉS Ne használja a hegesztési áramforrást csövek kiolvasztására.

■ Ne engedje, hogy testrészek kerüljenek a hegesztőkarok közé. Zúzódásveszély! Ne érintse meg a hegesztőkarokat. Áramütés veszélye! Égési sérülés veszélye!

Vegye figyelembe:

Az ellenálláshegesztés során szikrák és megolvadt fémcseppek keletkeznek, a hegesztett munkadarab izzani kezd, és viszonylag hosszú ideig nagyon forró marad. Ezért ne érintse meg puszta kézzel a munkadarabot.

■ Az ellenálláshegesztésnél egészségre káros gözők szabadulnak

fel. Ügyeljen arra, hogy lehetőleg ne lélegezze be ezeket.

■ Védje magát az hegesztési művelet veszélyes hatásaitól, és tartsa legalább 2 m távolságra a munkában részt nem vevő személyeket a munkaterülettől.

FIGYELEM!

A hegesztőkészülék üzemelése közben – a csatlakoztatási ponton fennálló hálózati feltételektől függően – zavarok léphetnek fel más fogyasztók feszültségellátásában. Kétség esetén forduljon az energiaszolgáltatójához.

A hegesztőkészülék üzemelése közben zavarok fordulhatnak elő más készülékek, pl. hallókészülékek, szívritmus-szabályozók stb. működésében.

- Veszélyforrások az ellenálláshegesztés során

Az ellenálláshegesztés során számos veszélyforrás alakul ki. Ezért a hegesztő számára nagyon fontos a következő szabályok betartása, hogy elkerülje a maga vagy mások veszélyeztetését és a személyi sérülést vagy a készülék károsodását.

■ Kizárólag elektromos szakemberre bízza a hálózati feszültség felöli oldalon, pl. a kábeleken, villásdugaszokon, dugaszolóaljzatokon stb. esedékes munkáknak a nemzeti és a helyi előírások szerintielvégzését.

■ Baleset esetén azonnal válassza le a hegesztőkészüléket a hálózati feszültségről.

■ Elektromos érintési feszültség fellépése esetén kapcsolja ki azonnal a készüléket, és ellenőriztesse elektromos szakemberrel.

■ A hegesztőárami oldalon mindig ügyeljen a jó elektromos érintkezésekre.

■ Hegesztéskor mindig hordjon mindkét kezén szigetelő kesztyűt. Ezek megvédik az áramütésektől (hegesztő áramkör üresjárati feszültsége), a káros sugárzásoktól (hőhatás és UV-sugárzás), valamint az izzó fémtől és a szétfröccsenő heganyagtól.

■ Hordjon jól tartó, szigetelő lábbelit. A lábbeliknek nedves helyen is szigetelniük kell. Félcipők nem alkalmasak erre a célra, mert a leeső, izzó fémcseppek égési sérüléseket okozhatnak.

■ Hordjon alkalmas védőöltözéket, ne szintetikus anyagú ruhadarabokat.

■ Ne dolgozzon védtelen szemmel, csak tanúsítással rendelkező szemvédőt használjon (EN 166).

A munkaterületeket közelében tartózkodó személyek vagy segítők figyelmét is fel kell hívni a veszélyekre, és el kell látni őket a szükséges védőeszközökkel. Szükség esetén védőfalakat is fel kell állítani.

■ Hegesztésnél, főleg kisebb helyiségekben, gondoskodjon elegendő friss levegő bevezetéséről, mert munka közben füst és káros gázok keletkeznek.

- Olyan tartályokon, amelyekben gázokat, hajtóanyagokat, ásványolajakat vagy hasonló anyagokat tárolnak, nem szabad hegesztési munkákat végezni – még akkor sem, ha már jó ideje üresek –, mert a maradványok robbanásveszélyt jelentenek.

■ Tüz- vagy robbanásveszélyes helyiségekben különleges előírások vannak érvényben.

- Olyan hegésztett kötéseket, amelyek nagy igénybevételeknek vannak kitéve, és amelyeknek meghatározott biztonsági követelményeket kell teljesíteniük, csak speciálisan kiképzett és vizsgázott hegesztők alakíthatnak ki. Példák erre a nyomástartó edények, vezetősínek, vonóhorgok és vonófejek, karosszériák stb.

■ Ne használja esőben a hegesztőkészüléket.

■ Ne használja nedves környezetben a hegesztőkészüléket.

■ Csak sík helyre állítsa a hegesztőkészüléket.

ÁRAMÜTÉS OKOZTA VESZÉLY:

A hegesztőelektróda miatti elektromos áramütés halálos lehet. Ne hegesszen esőben és hóban. Hordjon száraz, szigetelt kesztyűt. Ne fogja meg puszta kézzel az elektródákat. Na hordjon nedves vagy károsodott kesztyűt. Védje magát áramütés ellen a munkadarab elszigetelésével. Ne nyissa fel a készülék házát.

HEGESZTESI FÜST MIATTI VESZELY:

A hegesztési füst belélegzésre károsíthatja az egészséget. Ne tartsa a fejét a füstbe. A készüléket nyitott területeken használja. Szellőztessen a füst elvezetéséhez.

HEGÉSZTÉSI SZIKRÁK MIATTI VESZÉLY:

A hegesztési szikrák robbanást vagy tüzet okozhatnak. Tartsa távol az éghető anyagokat a hegesztéstől. Ne hegesszen éghető anyagok mellett. A hegesztési szikrák tüzet okozhatnak. Tartson készenlétben egy tűzoltó készüléket, és legyen a helyszínen egy megfigyelő, aki azonnal segíteni tud. Ne hegesszen hordókon vagy bármilyen zárt tartályon.

- A hegesztési szikrák szem-, és a börsérülést okozhatnak. Hordjon kalapot és védőszemüveget. Hordjon magas nyakú inget. Hordjon teljes testet védő öltözéket.

ELEKTROMÁGNESES MEZŐK MIATTI VESZÉLY:

A hegesztőáram elektromágneses mezőt hoz létre. Ne használja együtt orvosi implantátumokkal. Soha ne tekerje a tápkábelt a teste köré. Vezesse egymással párhuzamosan a hegesztővezetékeket.

- Megnövekedett elektromos veszéllyel bíró környezet

Fokozott elektromos veszélyt hordozó környezetben történő hegesztési munkák során be kell tartani a következő biztonsági útmutatásokat. Megnövekedett elektromos veszéllyel üzemelő környezetet például a következő helyeken találhat:

■ olyan munkahelyeken, ahol a mozgástér korlátozott, vagyis ahegesztő személy eröltetett testtartásban (pl. térdelve, ülve, fekve) dolgozik, és elektromos áramot vezető alkatrészeket érint;
■ olyan munkahelyeken, amelyeket részben vagy teljesen vezető-képes anyagok határolnak, és ahol fokozott veszélyt jelent, ha ahegesztő figyelmetlenségből vagy véletlenül megérinti az elektromosan vezető alkatrészeket;

■ vizes, nedves vagy forró munkahelyeken, ahol a levegő pára-tartalma vagy az izzadság jelentősen lecsökkenti az emberi bőr ellenállását vagy a védőfelszerelés szigetelőképességét.

■ Fémlétra vagy állvány is létrehozhat fokozott elektromos veszélyt hordozó környezetet.

Ilyen környezetekben történő munkavégzéskor használjon szigetelt alátéteket vagy közbetéteket, továbbá testének a földeléstől való elszigetelése érdekében hordjon bőrből vagy más szigetelő anyagból készült kesztyűt és sapkát. A hegesztési áramforrásnak a munkaterületen, ill. az elektromosan vezető felületeken kívül, illetve olyan helyen kell elhelyezkednie, ahol a hegesztő személy nem éri azt el.

A hálózati áram által meghibásodás esetén okozott áramütés ellen további védelmet jelenthet egy életvédelmi relé (hibaáram-védőkapcsoló, FI relé) közbeiktatása, amely legfeljebb 30 mA szivárgóáram esetén működésbe lép, és amin keresztül a közelben lévő összes, hálózatról üzemelő berendezés megtáplálása történik. Az életvédelmi relének valamennyi áramtípushoz alkalmasnak kell lennie.

A hegesztési áramforrás vagy a hegesztőáramkör gyors elektromos leválasztásához könnyen elérhető eszközöknek kell rendelkezésre állniuk (pl. vészkikapcsoló berendezés).

Ez a hegesztőkészülék nem használható elektromosan veszélyes körülmények között.

- Hegesztés szük terekben

■ Szük terekben végzett hegesztés során mérgező gázok miatti veszélyhelyzet jöhet létre (fulladásveszély).

■ Szük terekben csak akkor szabad hegeszteni, ha olyan szakképzett személy van a munkaterület közvetlen közelében, aki vészhelyzetben be tud avatkozni.

Ilyenkor a hegesztési folyamat megkezdése előtt szakértői értékelést kell végeztetni annak meghatározására, hogy milyen lépésekre van szükség a munkavégzés biztonságának garantálására, és a tényleges hegesztési folyamat során milyen óvintézkedéseket kell megtenni.

- Üresjárati feszültségek összeadódása

■ Ha egyidejűleg egynél több hegesztési áramforrást működtet, akkor azok üresjárafi feszültségei összeadódhatnak, és fokozott elektromos veszélyt okozhatnak. A hegesztési áramforrásokat úgy kell csatlakoztatni, hogy ez a veszély minimálisra csökkenjen. Az egyes hegesztési áramforrásokat, azok különálló vezérléseivel és csatlakozóival együtt, egyértelműen meg kell jelölni, hogy felismerhető legyen, melyik alkatrész melyik hegesztő áramkörhöz tartozik.

• Védőöltözék

■ Munka közben a hegesztő személy teljes testét védeni kell megfelelő öltözékkel, továbbá védeni kell az arcát a hegesztési szikrák és égési sérülések ellen. Vegye figyelembe a következő lépéseket:

- A hegesztési munkák megkezdése előtt vegye fel a védőöltözéket.

• Húzzon kesztyűt.
• A légáramlás biztosítása érdekében nyissa ki az ablakokat, vagy használjon ventilátort.
• Hordjon védőszemüveget és szájmaszkot.

■ Hordjon mindkét kezén alkalmas anyagból (börböl) készült hosszú kesztyűt. Ennek kifogástalan állapotban kell lennie.

■ Hordjon a célra alkalmas kötényt, hogy védje az öltözékét a szét-repülő szikrák és a megégés ellen. Ha a munka, pl. a fej feletti hegesztés jellege megköveteli, akkor hordjon védőöltözéket és szükség esetén fejvédőt is.

VÉDELEM SUGARAK ÉS MEGÉGÉS ELLEN

A munkahelyen egy „Vigyázat! Ne nézzen a lángba!” feliratú tábla kifüggesztésével utalni kell a szemsérülés veszélyére. Lehetőség szerint úgy kell elkeríteni a munkahelyeket, hogy védve legyenek a közelben tartózkodó személyek. Az illetékteleneket távol kell tartani a hegesztési munkáktól.

- A készülék EMC szerinti besorolása

Az EN 62135-2 irányelv értelmében itt egy 'A' elektromágneses összeférhetőségi osztályba sorolt hegesztőkészülékről van szó. Az 'A' osztályba sorolt készülékek olyan készülékek, amelyek a lakóterületeken kívül és az olyan területeken kívül, amelyek közvetlenül csatlakoznak lakóépületeket (is) ellátó kisfeszültségű hálózathoz, minden területen alkalmazhatók. Az 'A' osztályba tartozó készülékeknek meg kell felelniük az 'A' osztályra jellemző határértéknek.

FIGYELMEZTETÉS: Az 'A' osztályba sorolt készülékek csak ipari környezetben történő üzemeltetésre alkalmasak. A fellépő hálózati valamint kisugárzott interferenciák miatt előfordulhatnak olyan problémák, amelyek egyéb területeken megnehezítik az elektromágneses összeférhetőség biztosítását.

A készülékek annak ellenére elektromágneses interferenciákat okozhatnak az erre érzékeny berendezésekben és készülékekben, hogy a megfelel az irányelv kibocsátási határértékeinek. Az olyan interferenciákért, amelyek a készülékkel való munkavégzés során történnek, a felhasználó felel és a felhasználónak kell a megfelelő védelmi intézkedéseket meghoznia. Ennek során a felhasználónak különösen figyelembe kell vennie a következőket:

- hálózati, vezérlő, jel- és távközlési vezetékek

- számítógéppel és más, mikroprocesszorral vezérelt készülékek

- televíziós, rádiós és más lejátszó készülékek

– elektronikus és elektromos biztonsági berendezések

- szívritmus-szabályozót vagy hallókészüléket viselő emberek

- mérő és kalibráló berendezések

- egyéb, közelben lévő berendezések zavarállósága

- napszak, amelyben a munkát elvégzik.

A lehetséges kisugárzott interferenciák elkerülése érdekében a következőketjavasoljuk:

- A hálózati csatlakozót lássa el hálózati szürövel

- Rendszeresen tartsa karban és tartsa ápolt állapotban a készüléket

- Tekerje le teljesen a hegesztővezetékeket, és lehetőleg párhuzamosan vezesse öket a talajjal

- Az interferencia általi károsodásra érzékeny készülékeket és berendezéseket lehetőleg el kell távolítani a munkaterületről, vagy le kell árnyékolni ezeket.

Útmutatás!

Ez a készülék megfelel az IEC 61000-3-12 szabvány előírásainak. Útmutatás!

A készüléket csak olyan helyiségekben szabad használni, amelyek fázisonként legalább 100 A teherbírással rendelkeznek.

- Üzembe helyezés előtt

■ Vegye ki a készüléket és a tartozékokat a csomagolásból, és ellenőrizze azok épségét (vannak-e rajta pl. szállítási károk).

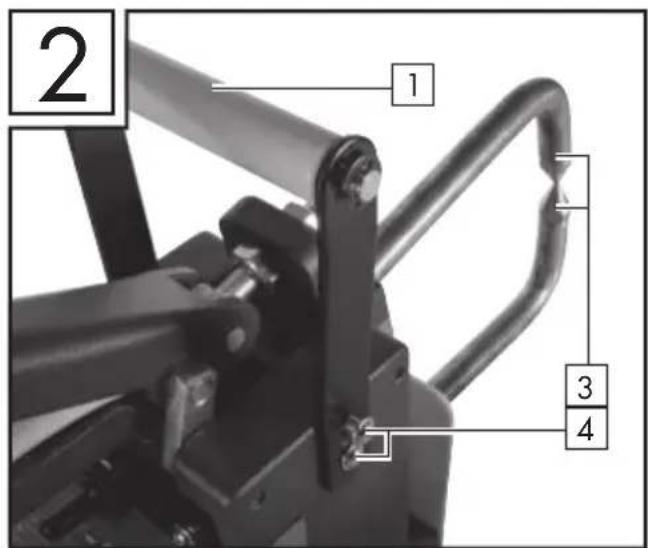

Rögzítse a fogantúta készülékre (lásd a 2. ábrán).

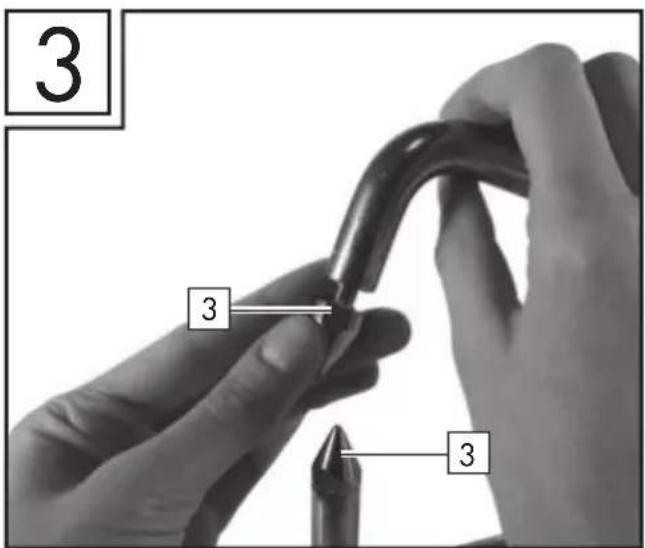

Csavarozzon fel két hegesztőelektródett(lásd a 3. ábrán).

- Üzembe helyezés

ÚTMUTATÁS: A hegesztőkészülék elektródákkal történő hegesztésre alkalmas.

■ Vegye fel az előírásoknak megfelelő védőöltözéket, és készítse elő a munkavégzés helyét.
■ Csatlakoztassa a hálózati dugaszt az aljzathoz.

- Hegesztés

Az összeillesztendő lemezeket szorosan helyezze egymásra (pl. szorítókkal vagy satuval). Állítsa a hegesztőkarokat a helyükre, majd nyomja le a kart 6. A hegesztőelektródáknak stabilan a hegesztendő területhez kell simulniuk. A hegesztési művelet elindításához ekkor csúsztassa a hálózati kapcsolót 2 balra vagy jobbra. A hegesztési idő nem haladhatja meg az 1 másodpercet hegesztési pontonként. A hegesztési folyamat leállításához engedje fel a hálózati kapcsolót 2. Az egyes hegesztési pontok között legalább 15 másodperc szünetet kell tartani.

! ÚTMUTATÁS: Soha ne kapcsolja be a hálózati kapcsolót, amíg a hegesztőelektródák nem érintkeznek szorosan a hegesztendő területtel.

- Karbantartás és tisztítás

ÚTMUTATÁS: A hegesztőkészüléket a kifogástalan működés, valamint a biztonsági követelmények betarthatósága érdekében rendszeresen karban kell tartani, és idönként nagyjavítást végezni rajta. A szakszerűtlen és helytelen üzemeltetés a készülék meghibásodásához és megrongálódásához vezethet.

Mielött bármilyen tisztítási munkát végez a hegesztőegységen, annak érdekében hogy a készülék biztonságosan ki legyen választva az áramkörről.
Tisztítsa meg rendszeresen a hegesztőkészülék, valamint tartozékainak külsejét. Távolítsa ez a szenynyeződéseket és a port levegő, tisztítókendő vagy kefe segítségével.
Ha a hegesztőelektródák elhasználódtak (hegyük láthatóan kiszélesedett), ki kell cserélni őket. Húzza ki a hálózati dugaszt a konnektorból, és hagyja a készüléket legalább 15 percig hűlni. Ezután csavarja ki az elhasználódott elektródákat, és csavarja be az újakat. Az elektródák M8 menettel rendelkeznek. További csereelektródák vásárolhatók jól felszerelt szakkereskedőktől.

! ÚTMUTATÁS: A következő karbantartási munkákat csak igazoltan képzett szakszemélyzet végezheti el.

Az áramszabályozót, a földelőberendezést és a belső vezetékeket rendszeresen karban kell tartani.
Ellenőrizze rendszeresen a hegesztőkészülék szigetelési ellenállását. Használja erre a megfelelő mérőkészüléket.
Hiba vagy a készülék valamely részének cserére szorulása esetén forduljon a megfelelő szakszemélyzethez.

- Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók

ELEKTROMOS SZERSZÁMOKAT NE DOBJON A HÁZTARTÁSI HULLADÉKBA! NYERSANYAGOK VISSZANYERÉSE A HULLADÉKOK ÁRTALMATLANÍTÁSA HELYETT!

A 2012/19/EU európai irányely értelmében az elektromos berendezéseket külön kell összegyűjteni, és környezetbarát módon újrahasznosítani. Az áthúzott szeméttároló szimbóluma azt jelenti, hogy a készülék élettartamának végén ezt a készüléket nem szabad a háztartási hulladékkal együtt leselejtezni. A készüléket gyűjtőhelyeken, újrahasznosító központokban vagy hulladékkezelő vállalatoknál kell leadni. A meghibásodott, beküldött készülékeket díjmentesen ártalmatlanítjuk. Ezenkívül az elektromos és elektronikus berendezések forgalmazói, valamint az élelmiszer-forgalmazók kötelesek visszavenni a berendezéseket. A Lidl közvetlenül az üzletekben és a piacokon kínál visszavételi lehetőséget. A visszaküldés és az ártalmatlanítás az Ön számára ingyenes. Ha új készüléket vásárol, joga van a megfelelő régi készüléket ingyenesen visszaadni. Ezen túlmenően lehetősége van arra, hogy függetlenül új készülék vásárlásától ingyenesen visszaküldjön (legfeljebb három) olyan régi készüléket, amelynek bármelyik méretben nem haladja meg a 25 cm-t. Kérjük, a berendezés visszaküldése előtt törölje az összes személyes adatot. Kérjük, hogy a készülék visszavitele előtt távolítsa el a régi készülékben lévő elemeket vagy akkumulátorokat, valamint azokat a lámpákat, amelyek a készülék megrongálása nélkül eltávolíthatók, és ezeket egy külön gyűjtőhelyen adja le.

A káros anyagokat tartalmazó akkumulátorokat az itt látható szimbólumok jelölik, amelyek a háztartási hulladékként való ártalmatlanítás tilalmára figyelmeztetnek. A mérvadó nehézfémek megnevezése: Cd = kadmium, Hg = higany, Pb = ólom.

Az elhasznált akkumulátorokat városa vagy települése újrahasznosító létesítményéhez vagy kereskedőjéhez juttassa vissza. Ezzel eleget tesz a törvényi kötelezettségének és jelentősen hozzájárul a környezet védelméhez.

Tartsa be a különböző csomagolóanyagokon található címkéket, és szükség esetén külön gyűjtse ezeket. A csomagolóanyagokat az alábbi jelentésű rövidítésekkel (a) és számokkal (b) jelölték: 1–7: Műanyagok, 20–22: Papír és kartonpapír, 80–98: Kompozit anyagok.

- EU-megfelelöségi nyilatkozat

Mi, a

C. M. C. GmbH Holding

Iratfelelös:

felelősségünk tudatában kijelentjük, hogy a következő termék

Ponthegesztő elektród fogója

IAN: 444533_2307

Cikksz.: 2669

Gyártás éve: 2024/18

Modell: PPSZ 700 A1

megfelel azoknak a lényegi védelmi követelményeknek, amelyeket az alábbi európai irányelvekben

Elektromágneses összeférhetőségre vonatkozó EU-irányelv:

2014/30/EU

Kisfeszültségi irányelv:

2014/35/EU

RoHS irányelv:

2011/65/EU + 2015/863/EU

és azok módosításaiban meghatároztak.

A nyilatkozat fentiekben bemutatott tárgya teljesíti az Európai Parlament és Tanács 2011/65/EU (2011. június 8) számú, az elektromos és elektronikus készülékekben alkalmazott bizonyos veszélyes anyagok használatát korlátozó irányelvének előírásait. A megfelelőség értékelésére a következő harmonizált szabványokat használtuk fel:

EN 62135-1:2015

EN 62135-2:2008

EN IEC 62135-2:2021

- minőségbiztosítás -

- Garanciával és szervizeléssel kapcsolatos tudnivalók

A Creative C.M.C GmbH Holding garanciája

Tisztelt Vásárló!

Erre a készülékre 3 év garanciát vállalunk a vásárlás dátumától számítva. Amennyiben a megvásárolt termék hibás, a termék értékesítőjével szemben törvényes jogai vannak. Ezeket a törvényi jogokat a következőkben leírt garancia sem korlátozza.

• Garanciális feltételek

A garanciaidő a megvásárlás dátumával kezdődik. Ezért kérjük, gondosan őrizze meg az eredeti pénztári blokkot. Ez a dokumentum szükséges a vásárlás igazolásához.

Amennyiben három évvel a vásárlás dátumától számítva anyag vagy gyártási hiba lép fel, a terméket – saját döntésünk alapján – díjmentesen megjavítjuk vagy kicseréljük. Ez a garanciális szolgáltatás akkor vehető igénybe, ha a meghibásodott terméket és a vásárlást igazoló bizonylatot (nyugtát) három éven belül bemutatja, és röviden leírja, mi a termék hibája, és mikor jelentkezett a hiba.

Amennyiben a hibára kiterjed a garancia, visszakapja a megjavított terméket vagy küldünk önnek egy új terméket. A termék javításával vagy cseréjével nem kezdődik újra a garanciaidő.

- Jótállási idő és törvényben előírt kellékszavatossági igények

A garancia nem hosszabbítja meg a jótállási időt. Ez a cserélt és javított alkatrészekre is érvényes. Az esetlegesen már a vásárláskor fennálló károkat és hiányosságokat a kicsomagolás után azonnal jelenteni kell. A jótállási idő lejártával felmerülő javítások térítéskötelesek.

• A garancia terjedelme

A terméket szigorú minőségügyi irányelvek alapján gondosan gyártottuk és a kiszállítás előtt alaposan ellenőriztük.

A garancia anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki a termék olyan részeire, melyek normal elhasználódásnak vannak kitéve, és ezáltal kopó alkatrésznek számítanak vagy olyan törékeny alkatrészek károsodására, mint pl. kapcsolók, akkumulátorok vagy üvegből készült alkatrészek. Ez a garancia nem érvényes, ha a termék megsérült, nem szakszerűen használták vagy javították. A termék szakszerű használata érdekében minden használati útmutatóban felsorolt utasítást pontosan be kell tartani. Feltétlenül kerülendők az olyan felhasználási célok és intézkedések, amelyek a használati útmutatóban foglaltaktól eltérnek, illetve amelyekkel kapcsolatban figyelmeztetés hangzik el.

A terméket csak magáncélú és nem ipari felhasználásra terveztük. Rendeltetésellenes vagy szakszerűtlen kezelés, erőszak alkalmazása vagy nem az általunk feljogosított szerviz-képviselet által végzett beavatkozás esetén a garancia megszűnik.

• Garanciális eset kezelése

A gyors ügyintézés érdekében kérjük, tartsa be a következőket:

Minden kéréshez készítse elő a pénztári nyugtát és a cikkszámot (pl. IAN), ezzel igazolva a vásárlást. A cikkszámot a típustáblán, a termékbe gravírozva, illetve a használati útmutató borítóján (balra lent) vagy a termék hátulján vagy alján lévő matricán találja.

Amennyiben működési hiba vagy egyéb hiba lépett föl, először lépjen kapcsolatba telefonon vagy e-mailben a következőkben megnevezett szerviz osztállyal. A hibásként regisztrált terméket ezt követően a vásárlást igazoló dokumentummal (pénztári nyugta), valamint annak megadásával együtt, hogy mi a hiba és mikor lépett fel, díjmentesen postázhatja a kapott szervizcímre.

ÚTMUTATÁS: A www.lidl-service.com címen a jelen útmutatót és számos további kézikönyvet, ékvideót és szoftvert is letölthet.

PDF ONLINE www.lidl-service.com

Ezzel a QR-kóddal közvetlenül a Lidl szervizoldalára (www.lidl-service.com) léphet, ahol a cikkszám ((IAN) 444533) megadásával megnyithatja a készülék kezelési útmutatóját.

- Szerviz

így léphet kapcsolatba velünk:

HU

Név: GTX Service Magyarország

E-Mail: [e-mail]

Telefon: [phone]

Székhely: Németország

IAN 444533\_2307

Kérjük, vegye figyelembe, hogy a következő cím nem a szerviz címe. Kérjük, először a fent megnevezett szervizzel lépjen kapcsolatba.

Cím:

C. M. C. GmbH Holding

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

NÉMETORSZÁG

Cserealkatrészek rendelése:

HU JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:Ponthegesztő elektród fogója	Gyártási szám:IAN 444533_2307
A termék típusa:PPSZ 700 A1	Szerviz neve, címe, telefonszáma:GTX Service MagyarországHétvezér u. 1, 2112 Veresegyhá[e-mail]: [phone]
A gyártó cégneve, címe, e-mail címe:C. M. C. Kft. HoldingKatharina-Loth-Str. 1566386 St. Ingbert, Németország
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.
1. A jótállási idő a Magyarország területén,Lidl Magyarország Kereskedelmi Bt. üzle-tében történt vásárlás napjától számított 1 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmara-dása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénz-tári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendelte-tésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvé-nyesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.(A magyar Polgári Törvény-könyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma-zónak aránytalan többlet-költséggel járna, illetve a fogyasztó kijavításhoz, kicseré-léshez fűződő érdeke alapos ok miatt meg-szűnt,árleszállítást kérhet, vagy elállhat a szerző-déstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.	4. A fogyasztó a hiba felfedezésé után a lehető legróvidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthet- tőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.5. A rögzített bekötésú, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondos-kodnia.6. A jótállás nem áll fenn, ha a hiba a nem rendel-tetésszerű használatból, átalakítás-ból, helytelen tárolásból, vagy a használati utasítástól eltérő keze-lésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik szemé-lyek által tárolt adatokért vagy beállításokért.7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdemé-nyezheti.A jótállás a fogyasztó törvényből eredő szavatos-sági jogait és azok érvényesíthetőségét nem érinti.
Kijavítást ellenőrző szelvény:
A jótállási igény bejelentésének időpontja:	A hiba oka:
Javításra átvétel időpontja:	A hiba javításának módja:
A fogyasztó részére történő visszaadás időpontja:	A szerviz bélyegzője, kelt és aláírás:
Kicserélést ellenőrző szelvény:
A jótállási igény bejelentésének időpontja:	Kicserélés időpontja:
A cserélő bolt bélyegzője, kelt és aláírás:

C.M.C. GmbH Holding

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

GERMANY

Információk státusza: 10/2023

Ident.-No.: PPSZ700A1102023-OS
