HASZNÁLATI ÚTMUTATÓ PIFDS 120 B2 PARKSIDE

Kezelési és biztonsági hivatkozások Az eredeti használati utasítás fordítása

DEATCH

INVERTER-FÜLLDRAHT- SCHWEISSGERÄT

Olvasás előtt hajtsa ki az ábrát tartalmazó oldalt, és ezután ismerje meg a készülék mindegyik funkcióját.

HU Kezelési és biztonsági hivatkozások Oldal 240

A 1 2 5 PAVNDC PAVNDC 120 B2 491011 12 378 6

B 13 15 14 16 17 18 19

C D 21 24 25 20 26 22 23

E 27 28 31 30

F 29

G 29 31

A használt piktogramok táblázata....Oldal 241

Bevezetés....Oldal 242

Rendeltetésszerű használat.... Oldal 242

Csomag tartalma.... Oldal 242

Az alkatrészek leírása .... Oldal 243

Müszaki adatok .... Oldal 244

Biztonsági útmutatások....Oldal 244

Veszélyforrások ívhegesztésnél.... Oldal 246

Hegesztőpajzzsal kapcsolatos biztonsági tudnivalók .... Oldal 248

Fokozott elektromos veszélyt hordozó környezet .... Oldal 249

Hegesztés szük terekben .... Oldal 250

Üresjárati feszültségek összeadódása .... Oldal 251

Vállhevederek használata .... Oldal 251

Védőöltözék.... Oldal 251

Védelem sugarak és megégés ellen.... Oldal 252

A készülék EMC szerinti besorolása.... Oldal 252

Üzembe helyezés előtt....Oldal 253

Szerelés....Oldal 253

A hegesztőpajzs felszerelése.... Oldal 253

A töltóhuzal behelyezése.... Oldal 253

Üzembe helyezés....Oldal 255

A készülék be- és kikapcsolása .... Oldal 255

Hegesztőáram és huzal előtolás beállítása.... Oldal 255

Hegesztés.... Oldal 256

Hegesztési varrat készítése .... Oldal 257

Karbantartás ....Oldal 259

Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók....Oldal 259

EU-megfelelőségi nyilatkozat....Oldal 260

Garanciával és szervizeléssel kapcsolatos tudnivalók......Oldal 261

Garanciális feltételek.... Oldal 261

Jótállási idő és törvényben előírt kellékszavatossági igények.... Oldal 261

A garancia terjedelme.... Oldal 261

Garanciális eset kezelése .... Oldal 262

Szerviz ....Oldal 262

Hu jótállási tájékoztató ....Oldal 263

● A használt piktogramok táblázata
	Vigyázat!Olvassa el az üzemeltetési útmutatót!		Súlyos, akár halálos sérülés veszélye!
1 ~ 50 Hz	Hálózati bemenet; Fázisok száma valamint a váltakozó áram szimbóluma és a frekvencia névleges értéke.		Vigyázat! Áramütés veszélye!
			Fontos útmutatás!
	A mellette lévő, áthúzott, kerekes hulladéktároló szimbólum azt jelzi, hogy ez a készülék a 2012/19/EU irányelv hatálya alá tartozik.		Környezetbarát módon ártalmatlanítsa a csomagolást és a készüléket!
	Ne használja a készüléket szabadban, és semmiképpen se használja esőben!		Önvédő, porbeles huzalos hegesztés
	A hegesztőelektróda általi áramütés halálos lehet!	IP21S	Védelem típusa
	A hegesztési füst belélegzése veszélyeztetheti az egészséget.		Újrahasznosítható anyagokból készült.
	A hegesztési szikrák robbanást vagy tűzet okozhatnak.		Egyfázisú statikus frekvenciaátalakító-transzformátor-egyenirányító
	Az ívfénysugarak károsíthatják a szemet, és bőrsérülést okozhatnak.	[Draszt]	Szigetelési osztály
	Az elektromágneses mezők megzavarhatják a szívritmus-szabályozók működését.	[Draszt]	Szabványositott munkafeszültség.
	Figyelem, lehetséges veszélyek!	[Draszt]	A hálózati áram legnagyobb méretezési értéke
[SIGNATURE]	A hegesztőáram legnagyobb méretezési értéke	[SIGNATURE]	A legnagyobb hálózati áram effektív értéke
[SIGNATURE]	A hegesztőáram méretezési értéke Födelő	[SIGNATURE]
	Túlterhelést ellenőrző lámpaA hegesztési idő legnagyobb méretezési értéke az időszakos üzemmódban _ON^t		Hálózati csatlakozás ellenőrző lámpaA hegesztési idő legnagyobb méretezési értéke a folyamatos üzemmódban _ON (max)^t

INVERTERES TÖLTÓHUZALOS HEGESZTÓKÉSZÜLÉK PIFDS 120 B2

- Bevezetés

Gratulálunk!

Vállalatunk kiváló minőségű terméke mellett döntött. A termékkel még az első üzembe helyezés előtt ismerkedjen meg. Ehhez figyelmesen olvassa el a következő

kezelési útmutatót és a biztonsági útmutatásokat. A termék üzembe helyezését csak oktatásban részesített személy végezheti.

A KÉSZÜLÉK NE KERÜLJÖN GYEREKEK KEZÉBE!

- Rendeltetésszerű használat

A készülék önvédő, töltőhuzalos hegesztésre alkalmas megfelelő huzal használata mellett. Kiegészítő gázra nincs szükség. A védőgázt porított alakban a huzal tartalmazza, így az közvetlenül eljut az ívbe, és a készüléket a szabadban végzendő munkák során érzéketlenné teszi a széllel szemben. Csak a készülékhez alkalmas huzalelektródákat szabad használni. A rendeltetésszerű használat részét képezi a biztonsági tudnivalók, valamint a szerelési útmutató és a kezelési útmutatóban található üzemeltetési tudnivalók figyelembevétele is.

A legszigorúbban be kell tartani az érvényes baleset-megelőzési előírásokat. Nem szabad használni a készüléket:

• nem megfelelően szellőztetett terekben,
  – robbanásveszélyes környezetben,
  – csövek kiolvasztására,
  – szívritmus-szabályozót viselő személyek közelében és
  – gyúlékony anyagok közelében.

Csak a leírtak szerint, a rendeltetésszerű használatnak megfelelően használja a terméket. Órizze meg gondosan ezt az útmutatót. Ha továbbadja a terméket egy harmadik fél számára, mellékelje hozzá az összes dokumentumot. Minden, a rendeltetésszerű használattól eltérő alkalmazás tilos, és adott esetben veszélyes lehet. A garancia nem vonatkozik az útmutató be nem tartásából vagy a nem rendeltetésszerű használatból eredő károkra, és a gyártó céget sem terheli felelősség ilyen esetben. A készülék ipari használatra nem alkalmas. Professzionális használat esetén a garancia érvényét veszti.

• Csomag tartalma

1 Inverteres töltőhuzalos hegesztőkészülék PIFDS 120 B2
1 hegesztöpisztoly fúvóka (előszerelt)
4 hegesztőfúvóka (1x 0,9 mm előszerelt; 1x 0,8 mm; 1x 0,6 mm; 1x 1,0 mm)
1 salakkalapács drótkefével
1 töltöhuzal ∅ 0,9 mm / 450 g
1 hegesztőpajzs
1 tartóheveder
1 kezelési útmutató

Fennmaradó kockázat

Fennmaradó kockázatok mindig vannak, még akkor is, ha a készüléket az előírásoknak megfelelően kezeli. A töltőhuzalos hegesztőkészülék felépítésével és kivitelezésével összefüggésben az alábbi veszélyek merülhetnek fel:

■ szem sérülése vakítás miatt,

a készülék vagy a munkadarab forró részeinek megérintése (égési sérülések),
szakszerűtlen biztosítás esetén baleset- és tűzveszély a szétrepülő szikrák vagy salakdarabok miatt,
füstök és gázok egészségre káros kibocsátása levegőhiány, ill. zárt terekben a nem elegendő elszívás miatt.

Csökkentse a fennmaradó kockázatokat azzal, hogy a készüléket gondosan, és az előírásoknak megfelelően használja, valamint minden utasítást betart.

- Az alkatrészek leírása

1 A huzalelőtoló egység burkolata
2 Tartóheveder
3 Hálózati dugasz
4 Földkábel földkapoccsal
5 Főkapcsoló BE / KI
6 Hálózati csatlakozás ellenőrző lámpa
7 Forgatógomb az anyagvastagság beállításához
8 Túlterhelést ellenőrző lámpa
9 Hegesztőpisztoly fúvókája
10 Hegesztőpisztoly
11 A hegesztöpisztoly gombja
12 Tömlöcsomag
13 Hegesztőfúvóka (0,6 mm)
14 Hegesztőfúvóka (0,8 mm)
15 Hegesztőfúvóka (0,9 mm)
16 Hegesztőfúvóka (1,0 mm)
17 Töltőhuzalos hegesztőorsó (huzaltekercs) ∅ 0,9 mm / 450 g
18 Salakkalapács drótkefével
19 Adagológörgő
20 Pajzstest
21 Sötét hegesztőüveg
22 Fogantyú
23 Hegesztő védőpajzs szerelés után
24 Szerelőcsipesz
25 Védőgáz reteszelése
26 Felszerelt fogantyú

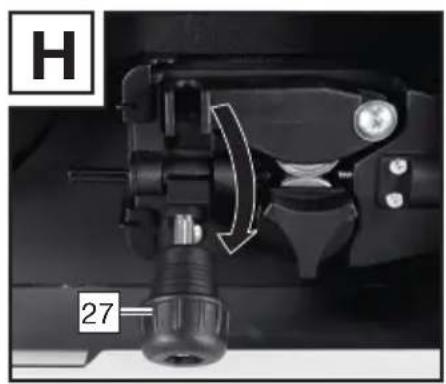

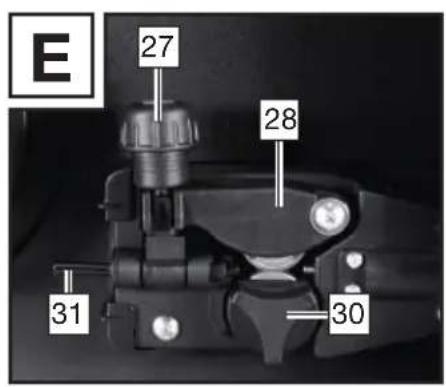

27 Beigazító csavar
28 Nyomógörgős egység

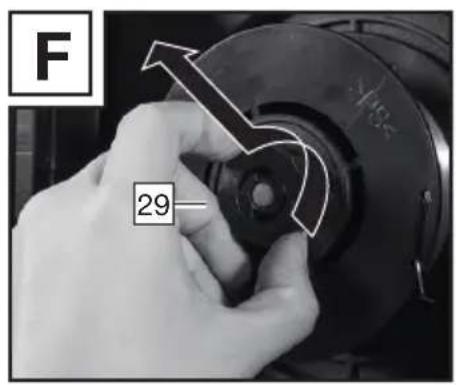

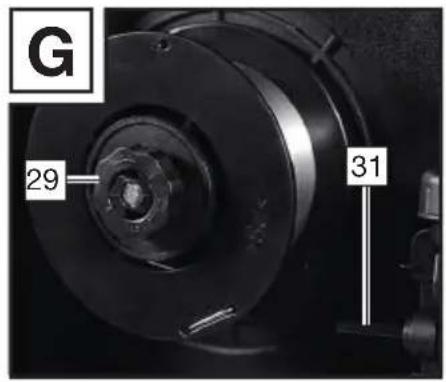

29 Görgőtartó
30 Adagológörgők tartója
31 Huzalvezetés
32 Huzaltartó
33 Hegesztöpisztoly nyaka

Műszaki adatok

Hálózati csatlakozás: 230 V\~ / 50 Hz (váltakozó áram)

Hegesztőáram I₂: 20–120 A

Üresjárati feszültség U₀: 22 V

A hálózati áram legnagyobb méretezési értéke: I 17,3 A

A legnagyobb méretezési áram effektív értéke: I 11,3 A

Hegesztőhuzal dob max.: kb. 1000 g

Hegesztőhuzal átmérője max.: 1,0 mm

Biztosíték: 16 A

Javasolt anyagvastagság: 0,8–3,0 mm

A termék műszaki jellemzői és megjelenése a továbbfejlesztés keretén belül bejelentés nélkül módosulhat. Ennél fogva a jelen használati útmutatóban megadott méretek, tudnivalók és adatok nem garantáltak. A használati útmutató alapján támasztott jogi követeléseknek ezért nincs helyük.

- Biztonsági útmutatások

⚠️ Kérjük, alaposan olvassa át a használati útmutatót, és tartsa be a benne található utasításokat. A kezelési útmutató segítségével ismerje meg a készüléket, annak megfelelő használatát, valamint a biztonsági utasításokat. A típustáblán látható a hegesztőkészülék összes műszaki adata, kérjük, tájékozódjon a készülék műszaki jellemzőiről.

Bízza a javítási és/vagy karbantartási munkák elvégzését minősített elektromos szakemberekre.
Csak a szállítási terjedelem részét képező hegesztővezetékeket használja.
Üzemelés közben lehetőség szerint ne álljon a készülék közvetlenül a fal mellett, ne legyen letakarva, és ne legyen beszorítva más készülékek közé, hogy mindig elegendő levegő jusson be a szellőzöréseken keresztül. Győződjön meg arról, hogy a készülék helyesen csatlakozik a hálózati feszültségre. Kerülje a hálózati vezeték megfeszülését. Húzza ki a készülék villásdugóját az aljzatból, mielőtt máshová telepítené át a készüléket.
■ Mindig kapcsolja ki a készüléket a be-/kikapcsolóval, ha nem használja azt. Tegye szigetelt alátétre az elektródatartót, és csak 15 percnyi lehűlés után húzza ki az elektródákat a tartójukból.
- Ügyeljen a hegesztőkábel, a hegesztőpisztolyt, valamint a földkapcsok állapotára. Az áramvezető részek szigetelésének elhasználódása veszélyeket okozhat, és csökkentheti a hegesztés minőségét.

Az ívhegesztés velejárája szikrák, megolvadt fémrészek és füst keletkezése. Ezért ügyeljen a következőkre:

Távolítson el minden gyúlékony anyagot és/vagy tárgyat a munkahelyröl és annak közvetlen környezetéböl.

Gondoskodjon a munkahely megfelelő szellőzéséről.
- Ne hegesszen olyan tartályokon, edényeken vagy csöveken, amelyek éghető folyadékokat vagy gázokat tartalmaznak vagy tartalmaztak.

⚠️ FIGYELMEZTETÉS! Kerüljön minden közvetlen érintkezést a hegesztőáramkörrel. Az elektródafogó és a földelőkapocs közötti üresjárati feszültség veszélyes lehet – fennáll az áramütés veszélye.

■ Ne tárolja a készüléket nedves vagy vizes környezetben vagy esőben. Itt az IP21S szerinti védőrendelkezés érvényes.
Védje a szemét az erre szolgáló védőüvegekkel (DIN 9–10 fokozat), amelyeket a készülékhez mellékelt hegesztőpajzsra kell erősítenie. Hordjon kesztyűt és száraz, olajtól és zsírtól mentes védőöltözéket, hogy megvédje a börét az ív UV-sugárzásától.

⚠️ FIGYELMEZTETÉS! Ne használja a hegesztési áramforrást csövek kiolvasztására.

Vegye figyelembe:

Az ív sugárzása károsíthatja a szemet, és égéseket okozhat a börön.
- Ívhegesztés során szikrák és megolvadt fémcseppek keletkeznek, a hegesztett munkadarab izzani kezd, és viszonylag hoszszú ideig nagyon forró marad. Ezért ne érintse meg puszta kézzel a munkadarabot.
- Ívhegesztésnél egészségre káros gözök szabadulnak fel. Ügyeljen arra, hogy lehetőleg ne lélegezze be ezeket.
Védje magát az ív veszélyes hatásaitól, és tartsa legalább 2 m távolságban a munkában részt nem vevő személyeket az ívtől.

FIGYELEM!

A hegesztőkészülék üzemelése közben – a csatlakoztatási pon- ton fennálló hálózati feltételektől függően – zavarok léphetnek fel más fogyasztók feszültségellátásában. Kétség esetén forduljon az energiaszolgáltatójához.

A hegesztőkészülék üzemelése közben zavarok fordulhatnak elő más készülékek, pl. hallókészülékek, szívritmus-szabályozók stb. működésében.

- Veszélyforrások ívhegesztésnél

Az ívhegesztés során számos veszélyforrás adódik. Ezért a hegesztő számára nagyon fontos a következő szabályok betartása, hogy elkerülje a maga vagy mások veszélyeztetését és a személyi sérülést vagy a készülék károsodását.

Kizárólag elektromos szakemberre bízza a hálózati feszültség oldalán, pl. a kábeleken, dugaszokon, aljzatokon stb. esedékes munkáknak a nemzeti és a helyi előírások szerinti elvégzését.

Baleset esetén azonnal válassza le a hegesztőkészüléket a hálózati feszültségről.

Elektromos érintkezési hiba fellépése esetén kapcsolja ki azonnal a készüléket, és ellenőriztesse elektromos szakemberrel.

A hegesztőárami oldalon mindig ügyeljen a jó elektromos érintkezésekre.

■ Hegesztéskor mindig hordjon mindkét kezén szigetelő kesztyűt. Ezek megvédik az áramütésektől (hegesztőáram körének üresjá-rati feszültsége), a káros sugárzásoktól (hősugárzás és ultraibo-lya sugárzás), valamint az izzó fémtől és a szétrepülő daraboktól.

Hordjon jól tartó, szigetelő lábbelit. A lábbeliknek nedves helyen is szigetelniük kell. Félcipők nem alkalmasak erre a célra, mert a leeső, izzó fémcseppek égési sérüléseket okozhatnak.

Hordjon alkalmas védőöltözéket, ne szintetikus anyagú ruhada-rabokat.

Ne nézzen védelem nélkül az ívbe, csak az előírásnak megfelelő, DIN szerinti védőüveggel ellátott hegesztőpajzsot használjon. Az ív az elvakítást, illetve égést okozó fény- és hősugarak mellett ultraibolya sugarakat is kibocsát. Ez a láthatatlan ultraibolyasugár nem kielégítő védelem esetén pár óra lappangás után jelentkező, nagyon fájdalmas kötőhártya-gyulladást okoz. Emellett az ultraibolya sugárzás a nem védett testrészeken a leégéshez hasonló égési sérüléseket okoz.

Az ív közelében lévő személyek vagy kisegítők figyelmét is fel kell hívni a veszélyekre, és el kell látni őket a szükséges védőeszközökkel. Szükség esetén védőfalakat is fel kell állítani.
■ Hegesztésnél, főleg kisebb helyiségekben, gondoskodjon elegendő friss levegő bevezetéséről, mert munka közben füst és káros gázok keletkeznek.
Olyan tartályokon, amelyekben gázokat, hajtóanyagokat, ásványolajakat vagy hasonló anyagokat tárolnak, nem szabad hegesztési munkákat végezni – még akkor sem, ha már jó ideje üresek –, mert a maradványok robbanásveszélyt jelentenek.

- Tüz- vagy robbanásveszélyes helyiségekben különleges előírások vannak érvényben.

Olyan hegesztett kötéseket, amelyek nagy igénybevételeknek vannak kitéve, és amelyeknek meghatározott biztonsági követel-ményeket kell teljesíteniük, csak speciálisan kiképzett és vizsgázott hegesztők alakíthatnak ki. Példák erre a nyomástartó edények, vezetősínek, vonóhorgok és vonófejek stb.

⚠️ FIGYELEM! Csatlakoztassa a földelőkapcsot olyan közel a hegesztés helyéhez, amennyire csak lehet, hogy a hegesztőáramnak a lehető legrövidebb utat kelljen megtennie az elektródától a testcsatlakozásig. Soha ne csíptesse a testvezetéket a hegesztőkészülék házára! Soha ne csíptesse a testvezetéket olyan földelt alkatrészekre, amelyek távol vannak a munkadarabtól, pl. a helyiség másik sarkában lévő vízcsőre. Ellenkező esetben ugyanis előfordulhat, hogy megsérül annak a helyiségnek a védővezetékes rendszere, amelyben éppen hegeszt.

■ Ne használja nedves környezetben a hegesztőkészüléket.

Csak sík helyre állítsa a hegesztőkészüléket.

Ne használja esőben a hegesztőkészüléket.

A kimenet méretezése 20 °C környezeti hőmérséklet mellett történt, a hegesztési idő magasabb hőmérsékleteknél lecsökkenhet.

Áramütés okozta veszély:

A hegesztőelektróda miatti elektromos áramütés halálos lehet. Ne hegesszen esőben és hóban. Hordjon száraz, szigetelt kesztyűt.

Ne fogja meg puszta kézzel az elektródát. Na hordjon nedves vagy károsodott kesztyűt. Védje magát áramütés ellen a munkadarab elszigetelésével. Ne nyissa fel a készülék házát.

Hegesztési füst miatti veszély:

A hegesztési füst belélegzésre károsíthatja az egészséget. Ne tartsa a fejét a füstbe. A készüléket nyitott területeken használja. Szellőz- tessen a füst elvezetéséhez.

Hegesztési szikrák miatti veszély:

A hegesztési szikrák robbanást vagy tüzet okozhatnak. Tartsa távol az éghető anyagokat a hegesztéstől. Ne hegesszen éghető anyagok mellett. A hegesztési szikrák tüzet okozhatnak. Tartson készenlétben egy tűzoltó készüléket, és legyen a helyszínen egy megfigyelő, aki azonnal segíteni tud. Ne hegesszen hordókon vagy bármilyen zárt tartályon.

Ívfénysugarak miatti veszély:

Az ívfénysugarak károsíthatják a szemet, és börsérülést okozhatnak. Hordjon kalapot és védőszemüveget. Hordjon hallásvédő eszközt és magas nyakú inget. Hordjon hegesztősisakot és ügyeljen a megfelelő szűrőbeállításra. Hordjon teljes testet védő öltözéket.

Elektromágneses mezők miatti veszély:

A hegesztőáram elektromágneses mezőt hoz létre. Ne használja együtt orvosi implantátumokkal. Sohase tekerje a teste köré a hegesztővezetékeket. Vezesse egymással párhuzamosan a hegesztővezetékeket.

- Hegesztőpajzzsal kapcsolatos biztonsági tudnivalók

A hegesztési munkák megkezdése előtt győződjön meg egy világos fényforrás (pl. öngyújtó) segítségével a hegesztősisak megfelelő működéséről.

A hegesztéskor kifröccsenő anyagok károsíthatják a védőü- veget. Azonnal cserélje ki a károsodott vagy megkarcolódott védőüvegeket.

A sérült vagy erősen szennyezett, illetve felfröccsent anyaggal szennyezett alkatrészeket azonnal cserélje ki.
A készüléket csak a 16. életévüket betöltött személyek üzemeltethetik.
Ismerkedjen meg a hegesztéssel kapcsolatos biztonsági előírá- sokkal. Vegye figyelembe ehhez a hegesztőkészüléke biztonsági tudnivalóit is.
■ Hegesztéskor mindig vegye fel a hegesztősisakot. Ha nem használja, akkor annak súlyos retinasérülések lehetnek a következményei.

■ Hegesztéskor mindig hordjon védőöltözéket.

Soha ne használja védőüveg nélkül a hegesztősisakot, mert megsérülhet az optikai egység. Fennáll a szem károsodásának veszélye!

Időben cserélje ki a védőüveget a jó átláthatóság és a fáradság- mentes munkavégzés érdekében.

- Fokozott elektromos veszélyt hordozó környezet

Fokozott elektromos veszélyt hordozó környezetben történő hegesztési munkák során be kell tartani a következő biztonsági útmutatásokat.

Megnövekedett elektromos veszéllyel üzemelő környezetet például a következő helyeken találhat:

■ olyan munkahelyeken, ahol a mozgástér korlátozott, vagyis a hegesztő személy erőltetett testtartásban (pl. térdelve, ülve, fekve) dolgozik, és elektromos áramot vezető alkatrészeket érint;
- olyan munkahelyeken, amelyeket részben vagy teljesen vezető-képes anyagok határolnak, és ahol fokozott veszélyt jelent, ha a hegesztő figyelmetlenségből vagy véletlenül megérinti az elektromosan vezető alkatrészeket;
■ vizes, nedves vagy forró munkahelyeken, ahol a levegő pára-tartalma vagy az izzadság jelentősen lecsökkenti az emberi bőr ellenállását vagy a védőfelszerelés szigetelőképességét.

Fémlétra vagy állvány is létrehozhat fokozott elektromos veszélyt hordozó környezetet.

Ilyen környezetekben történő munkavégzéskor használjon szigetelt alátéteket vagy közbetéteket, továbbá testének a földeléstől való elszigetelése érdekében hordjon bőrből vagy más szigetelő anyagból készült kesztyűt és sapkát. A hegesztési áramforrásnak a munkaterületen, ill. az elektromosan vezető felületeken kívül, illetve olyan helyen kell elhelyezkednie, ahol a hegesztő személy nem éri azt el.

A hálózati áram által meghibásodás esetén okozott áramütés ellen további védelmet jelenthet egy életvédelmi relé (hibaáram-védőkapcsoló, FI relé) közbeiktatása, amely legfeljebb 30 mA szivárgóáram esetén működésbe lép, és amin keresztül a közelben lévő összes, hálózatról üzemelő berendezés megtáplálása történik. Az életvédelmi relének valamennyi áramtípushoz alkalmasnak kell lennie.

A hegesztési áramforrás vagy a hegesztőáramkör gyors elektromos leválasztásához könnyen elérhető eszközöknek kell rendelkezésre állniuk (pl. vészkikapcsoló berendezés). Ha elektromos szempontból veszélyes körülmények között használja a hegesztőkészüléket, akkor a készülék kimenő feszültsége üresjáratban nem lehet magasabb, mint 113 V (csúcsérték). Ez a hegesztőkészülék a kimeneti feszültsége alapján használható ezekben az esetekben.

- Hegesztés szűk terekben

Szük terekben végzett hegesztés során mérgező gázok miatti veszélyhelyzet jöhet létre (fulladásveszély).

Szük terekben csak akkor szabad hegeszteni, ha olyan szakképzett személy van a munkaterület közvetlen közelében, aki vészhelyzetben be tud avatkozni. Ilyenkor a hegesztési folyamat megkezdése előtt szakértői értékelést kell végeztetni annak meghatározására, hogy milyen lépésekre van szükség a munkavégzés biztonságának garantálására, és a tényleges hegesztési folyamat során milyen óvintézkedéseket kell megtenni.

- Üresjárati feszültségek összeadódása

Ha egyidejűleg egynél több hegesztési áramforrást működtet, akkor azok üresjárafi feszültségei összeadódhatnak, és fokozott elektromos veszélyt okozhatnak. A hegesztési áramforrásokat úgy kell csatlakoztatni, hogy ez a veszély minimálisra csökkenjen. Az egyes hegesztési áramforrásokat, azok különálló vezérléseivel és csatlakozóival együtt, egyértelműen meg kell jelölni, hogy felismerhető legyen, melyik alkatrész melyik hegesztő áramkörhöz tartozik.

• Vállhevederek használata

Ne hegesszen a hegesztő áramforrás vagy a huzaladagoló hordozása közben, pl. vállhevederrel.

Ez az alábbiak megakadályozását szolgálja:

■ az egyensúlyvesztés kockázata, miközben a csatlakoztatott vezetékeket vagy tömlőket húzza,
az elektromos áramütés fokozott veszélye, hiszen a hegesztő az „I” osztályba tartozó hegesztési áramforrás használatakor érintkezik a földpotenciállal, mivel az ilyen készülékek házát a saját védővezetőjük földeli.

Védőöltözék

Munka közben a hegesztő személy teljes testét védeni kell megfelelő öltözékkel, továbbá védeni kell az arcát sugárzás és égési sérülések ellen. Vegye figyelembe a következő lépéseket:
– A hegesztési munkák megkezdése előtt húzza fel a védőöltözéket.
- Húzzon kesztyűt.
– Nyissa ki az ablakokat, hogy legyen légáramlás.
– Vegyen fel védőszemüveget.

Hordjon mindkét kezén alkalmas anyagból (bőrből) készült hoszszú kesztyűt. Ennek kifogástalan állapotban kell lennie.

Hordjon a célra alkalmas kötényt, hogy védje az öltözékét a szét-repülő szikrák és a megégés ellen. Ha a munka jellege, pl. fej feletti hegesztés megköveteli, akkor hordjon védőöltözéket és szükség esetén fejvédőt.

- Védelem sugarak és megégés ellen

A munkahelyen egy „Vigyázat! Ne nézzen a lángba!” feliratú tábla kifüggesztésével utalni kell a szemsérülés veszélyére. Lehetőség szerint úgy kell elkeríteni a munkahelyeket, hogy védve legyenek a közelben tartózkodó személyek. Az illetékteleneket távol kell tartani a hegesztési munkáktól.

Helyhez kötött munkahelyek közvetlen közelében ne legyenek világosak vagy tükrözőek a falak. Az ablakokat legalább fejmagasságig védeni kell (pl. megfelelő festéssel) a sugarak átengedése vagy visszaverődése ellen.

A készülék EMC szerinti besorolása

Az IEC 60974-10 irányelv értelmében itt egy 'A' elektromágneses összeférhetőségi osztályba sorolt hegesztőkészülékről van szó. Az 'A' osztályba sorolt készülékek olyan készülékek, amelyek a lakóterületeken kívül és az olyan területeken kívül, amelyek közvetlenül csatlakoznak lakóépületeket (is) ellátó kisfeszültségű hálózathoz, minden területen alkalmazhatók. Az 'A' osztályba tartozó készülékeknek meg kell felelniük az 'A' osztályra jellemző határértéknek.

⚠️ FIGYELMEZTETÉS: Az 'A' osztályba sorolt készülékek csak ipari környezetben történő üzemeltetésre alkalmasak. A fellépő hálózati valamint kisugárzott interferenciák miatt előfordulhatnak olyan problémák, amelyek egyéb területeken megnehezítik az elektromágneses összeférhetőség biztosítását.

A készülékek annak ellenére elektromágneses interferenciákat okozhatnak az erre érzékeny berendezésekben és készülékekben, hogy a megfelel az irányelv kibocsátási határértékeinek. Az olyan interferenciákért, amelyek az elektromos ívvel való munkavégzés során történnek, a felhasználó felel és a felhasználónak kell a megfelelő védelmi intézkedéseket meghoznia. Ennek során a felhasználónak különösen figyelembe kell vennie a következőket:

• a hálózati, vezérlő-, jel- és telekommunikációs vezetékeket
  – a számítógépeket és más, mikroprocesszor-vezérlésű készülékeket

• a televízió-, rádió- és egyéb szórakoztató elektronikai készülékeket

• az elektronikus és elektromos biztonsági berendezéseket
  – Szívritmusszabályzóval vagy hallókészülékkel rendelkező emberek

• a mérő és kalibráló berendezéseket
• A közelben lévő egyéb berendezések interferenciatűrése
• a napszak, amelyben a munkát elvégzik.

A lehetséges kisugárzott interferenciák elkerülése érdekében a következőket javasoljuk:

– lássa el hálózati szűrővel a hálózati csatlakozót
– Rendszeresen tartsa karban és tartsa épolt állapotban a készüléket
– tekerje le teljesen a hegesztővezetékeket, és lehetőség szerint egymással párhuzamosan vezesse el őket a padlón
- Az interferencia általi károsodásra érzékeny készülékeket és berendezéseket lehetőleg el kell távolítani a munkaterületről, vagy le kell árnyékolni ezeket.

- Üzembe helyezés előtt

Vegyen ki minden alkatrészt a csomagolásból, és ellenőrizze, hogy nem láthatók-e sérülések a töltőhuzalos hegesztőkészüléken vagy az egyes alkatrészeken. Ha vannak ilyenek, akkor ne használja a töltőhuzalos hegesztőkészüléket. Vegye fel a kapcsolatot a gyártóval a megadott szervizcímen.

Távolítson el minden védőfóliát, valamint az egyéb szállítási csomagolásokat.

Ellenőrizze a kiszállított csomag hiánytalanságát.

- Szerelés

• A hegesztőpajzs felszerelése

Tegye be a sötét hegesztőüveg ^21 a felirattal felfelé a pajzstestbe ^20 (lásd a C ábrán). A sötét hegesztőüveg ^21 feliratozásának ekkor látszania kell a védőpajzs első oldala felől.
Tolja be a fogantyt belülröl a pajzstest megfelelő nyílásába annyira, hogy beugorjon (lásd a D ábrán).

• A töltőhuzal behelyezése

⚠️ FIGYELEM! Az áramütés, sérülés vagy sérülés veszélyének elkerülése érdekében minden karbantartási vagy előkészítési tevékenység előtt húzza ki a hálózati csatlakozót a hálózati aljzatból.

! ÚTMUTATÁS: Alkalmazástól függően különböző hegesztőhuzalokra lehet szükség. Jelen készülék 0,6–1,0 mm átmérőjű hegesztőhuzalokkal használható.

Az adagológörgőnek, a hegesztőfúvókának és a huzal keresztmetszetének mindig egymáshoz illőnek kell lennie. A készülék legfeljebb 1000 g-os huzaltekercsekig alkalmas.

A reteszelés felfelé nyomásával oldja ki és nyissa ki a huzaladagoló egység 1 burkolatát.

A tekercstartó megnyomásával és az óramutató járásával ellentétes irányba forgatásával oldja ki a tekercs egységet (lásd az F ábrán).

Húzza le a tekercstart ^29 és az alátétet a tengelyröl (lásd az F ábrán).

⚠️ ÚTMUTATÁS: Ügyeljen arra, hogy ne oldódjon le a huzal vége, és ezáltal ne tekered- jen le önmagától a tekercs. A huzal végét csak a szerelés során szabad megoldani.

Csomagolja ki teljesen a töltőhuzal hegesztőtekercset 17 úgy, hogy akadálytalanul le lehessen tekerni. Még mindig ne oldja meg a huzal végét (lásd a G ábrán).

Tegye fel a huzaltekercset a tengelyre. Ügyeljen arra, hogy a tekercs le legyen tekerve a huzalát-vezetés 31 oldalán (lásd a G ábrán).

Tegye fel ismét a tekercstartt és az alátétet, majd lenyomással és az óramutató járásával ellenkező irányba történő elforgatással reteszelje (lásd a G ábrán).

Lazítsa meg a beigazító csava 27 és fordítsa lefelé (lásd a H ábrán).

Fordítsa el oldalra a nyomógörgős egységet 28 (lásd az I ábrán).

Lazítsa meg az adagológörgő tartóját úgy, hogy elforgatja az óramutató járásával ellentétes irányban, majd előrefelé lehúzza (lásd a J ábrán).

Ellenőrizze az adagológörgő felső oldalán, hogy meg van-e adva a megfelelő huzalvastagság. Szükség esetén meg kell fordítani, vagy ki kell cserélni az előtoló görgőt. A mellékelt hegesztő-huzalt (∅ 0,9 mm) az adagológörgőben ^19 a megadott ∅ 0,9 mm-es huzalvastagsággal kell használni. A huzalnak az első horonyban kell lennie!

Tegye fel ismét az adagológörgő tartóját 30 és az óramutató járásával egyezően húzza meg.

- Óramutató járásával ellentétes irányba történő elforgatással távolítsa el a hegesztőpisztoly fúvókáját 9 (lásd a K ábrán).

Csavarja ki a hegesztőpisztoly fúvókáját 15 (lásd a K ábrát).

- Vezesse el a tömlöcsomagól lehetőleg egyenesen a hegesztőkészüléktől (tegye le a földre).

Vegye ki a huzal végét a tekercs széléből (lásd az L ábrán).

Vágja le a huzal végét huzalvágóval vagy csípőfogóval, és távolítsa el a huzal károsodott, meghajlott végét (lásd az L ábrán).

⚠️ ÚTMUTATÁS: A huzalt végig feszesen kell tartani, hogy elkerülhető legyen a leoldódás vagy letekeredés! Célszerű ezeket a munkákat második személy bevonásával elvégezni.

Tolja át a töltőhuzalt a huzalátvezető (lásd az M ábrán).

- Vezesse el a huzalt az adagológörgő mentén, és tolja be a huzalfelvevőbe 32 (lásd az N ábrán).

Fordítsa el a nyomógörgő egység az adagológörgő irányába 19 (lásd az O ábrán).

Akassza be a beállítócsavaart ^27 (lásd az O ábrán).

- Állítsa be az ellennyomást a beigazító csavarral. A hegesztőhuzalnak stabilan, de szorítás nélkül kell ülnie a nyomógörgő és az adagológörgő 19 között a felső vezetőben (lásd az O ábrán).

Kapcsolja be a hegesztőkészüléket a főkapcsolójánál 5.

■ Nyomja meg a hegesztőpisztoly gombjat ^11 .

Most a huzaladagoló rendszer áttolja a hegesztőhuzalt a tömlőcsomagon 12 és a hegesztőpisztolyon 10.

Amint 1–2 cm-rel túlnyúlik a huzal a hegesztőpisztoly nyakán 33, engedje el a hegesztőpisztoly gombját 11 (lásd a P ábrán).

Kapcsolja ki a hegesztőkészüléket.

Csavarja be újra a hegesztőfúvóká 15. Ügyeljen arra, hogy a hegesztőfúvóka 15 megfeleljen a használt hegesztőhuzal átmérőjének (lásd a Q ábrán). A készülékkel együtt szállított hegesztőhuzalnál (∅ 0,9 mm) a 0,9 mm jelülésű hegesztőfúvókát 15 kell használni.
■ Tekerje fel újra a hegesztőpisztoly fúvókáját 9 a hegesztőpisztoly nyakára 33 (lásd az R ábrán).

FIGYELEM!

Az áramütés, sérülés vagy bármilyen károsodás elkerülése érdekében húzza ki minden egyes karbantartás vagy előkészítési lépés előtt a hálózati dugaszt az aljzatból.

• Üzembe helyezés
  A készülék be- és kikapcsolása

Kapcsolja be a hegesztőkészüléket a főkapcsolójánál 5. Húzza ki az aljzatból a hálózati dugaszt, ha hosszabb időn keresztül nem használja a hegesztőkészüléket. Csak ekkor lesz teljesen árammentes a készülék.

- Hegesztőáram és huzal előtolás beállítása

A hegesztendő anyag vastagsága a hegesztő elülső részén található forgatógombbal 7 állítható be. A készülék automatikusan szabályozza az áram és a huzaltovábbítást.

Ajánlott hegesztőhuzal átmérő adott anyagvastagsághoz:

Hegesztőhuzal átmérője Munkadarab vastagsága
0,6 mm 0,8–1,5 mm
0,8 mm 0,8–2,0 mm
0,9 mm 0,8–3,0 mm
1,0 mm 1,0–3,0 mm

A következő táblázatban a hegesztési áramerősség-tartomány látható a kiválasztott anyagvastagságbeállítás függvényében:

Beállított anyagvastagság Hegesztési áramerősség-tartomány
0,8 mm 20–45 A
1,5 mm 45–60 A
2 mm 75–90 A
2,5 mm 90–110 A
3 mm 110–120 A

Túlterhelésvédelem

A hegesztőkészüléket automatikus védőberendezés (termosztát automatikus újbóli bekapcsolással) védi a termikus túlterheléssel szemben. Túlterheléskor a védőberendezés megszakítja az áramkört, és világít a túlterhelés elleni védelem sárga ellenőrző lámpája 8

A védőberendezés bejelzésekor hagyja lehűlni a készüléket (kb. 15 perc). Amint kialszik a túlterhelés elleni védelem sárga ellenőrző lámpája ^8 , ismét üzemkész a készülék.
A hálózati csatlakozóaljzatokhoz vezető tápvezetékek biztosítéka meg kell hogy feleljen az előírá- soknak (VDE 0100). A védőérintkezős aljzatokat legfeljebb 16 A védelemmel lehet ellátni (biztosí- ték vagy megszakító). Ennél nagvobb védelem vezetéktüzet, ill, épületkárokat okozhat.

Hegesztőpajzs

⚠️ EGÉSZSÉGET FENYEGETŐ VESZÉLY! Ha nem használja

a hegesztőpajzsot, akkor az ívből kiinduló, egészségre káros ultraibolya sugarak és a hő megsérthetik a szemét. Mindig használja a hegesztőpajzsot, amikor hegeszt.

- Hegesztés

⚠️ FIGYELEM! ÉGÉSI SÉRÜLÉS VESZÉLYE! A hegesztett

munkadarabok nagyon forróak, ezért könnyen megégetheti magát velük. Mindig használjon fogót a meghegesztett, forró munkadarabok mozgatásához.

A hegesztőkészülék elektromos csatlakoztatását követően járjon el a következők szerint:

Kösse össze a testkábel testkapcsát a hegesztendő munkadarabbal. Ügyeljen a jó elektromos érintkezésre.
A hegesztendő helyen a munkadarabot meg kell tisztítani a rozsdától és a festéktől.
A forgatógombbal válassza ki az anyagvastagságot 7.

Kapcsolia be a készüléket.

Tartsa az arca elé a hegesztőpajzs ^23 , és vigye a hegesztőpisztoly fúvókáját ^9 a munkadarabnak arra a helyére, ahol hegeszteni kell.

Ív létrehozásához nyomja meg a hegesztőpisztoly gombját 11. Ha létrejött az ív, akkor a készülék huzalt szállít a hegesztőfürdőbe.
Ha elég nagy a hegesztőlencse, akkor vezesse végig a hegesztőpisztolyt 10 lassan a kívánt él mentén. Lehetőség szerint legyen kicsi a távolság a hegesztőpisztoly fúvókája és a munkadarab között (semmiképpen se nagyobb mint 10 mm).
Adott esetben envhén lengesse meg, hogy valamennyire megnövelie a hegesztőfürdőt.
A beégetési mélységnek (ami a hegesztőhuzal mélysége az anyagban) a lehető legnagyobbnak kell lennie, de a hegesztőfürdő nem eshet át a munkadarabon.
A salakot csak a varrat lehülése után szabad eltávolítani. Hegesztés folytatása félbehagyott varraton:
Először is távolítsa el a salakot a toldási helyröl.
Gyújtsa meg a varrat fugájában az ívet, vigye a kapcsolódási helyre, olvassza fel alaposan, és folytassa a hegesztési varratot.

⚠ VIGYÁZAT! Ne feledje, hogy hegesztés után a hegesztőpisztolyt mindig szigetelt helyre kell letennie.

A hegesztési munkák befejezése után vagy szünetekben mindig kapcsolja ki a hegesztőkészüléket, és mindig húzza ki a hálózati dugaszt az aljzatból.

- Hegesztési varrat készítése

Pontvarrat vagy lököhegesztés

Előre tolja a hegesztópisztolyt. Eredmény: A beégetési mélység kisebb, a varrat szélesebb, a varrat felső része (a hegesztési varrat látható felülete) laposabb, és a kötéshiba-tűrés (hiba az anyag megolvadásában) nagyobb lesz.

Húzóvarrat vagy húzóhegesztés

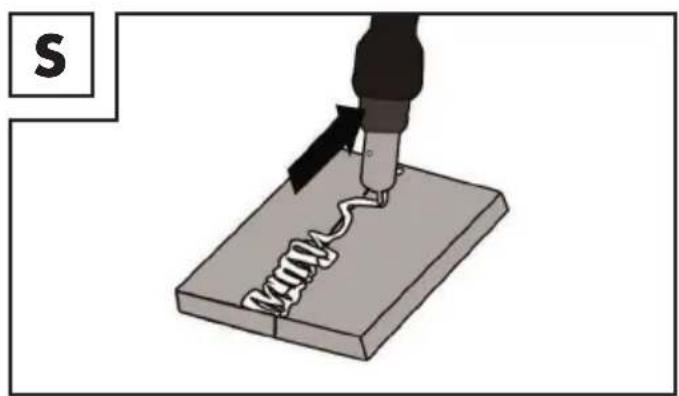

Elhúzza a hegesztőpisztolyt a hegesztési varrattól (S ábra). Eredmény: A beégetési mélység nagyobb, a varrat keskenyebb, a varrat felső része magasabb, és a kötéshiba-tűrés kisebb lesz.

Hegesztett kötések

A hegesztéstechnikának két alapvető kötéstípusa létezik: Tompa- (külső sarok) és sarokhegesztés (belső sarok és átfedés).

Tompahegesztett kötések

Maximum 2 mm anyagvastagságú tompahegesztett kötések esetén a hegesztési éleket teljesen egymásra illesztik. Ennél vastagabb anyag esetén 0,5–4 mm távolságot kell választani. Az ideális távolság a hegesztett anyagtól (alumínium, ill. acél), az anyag összetételtől, valamint a kiválasztott hegesztési módtól függ. Ezt a távolságot egy próba munkadarabon lehet megállapítani.

Lapos tompahegesztett kötések

A hegesztéseket lehetőség szerint megszakítás nélkül és elegendő behatolási mélységgel kell elkészíteni, ezért különösen fontos a jó előkészítés. A hegesztés minőségét befolyásoló tényezők a következők: áramerősség, a hegesztési élek közötti távolság, a hegesztőpisztoly dőlésszöge és a hegesztőhuzal átmérője. Minél meredekebb szögben tartja a hegesztőpisztolyt a munkadarabhoz, annál nagyobb lesz a behatolási mélység és fordítva.

Ahhoz, hogy megelőzhetők vagy csökkenthetők legyenek az anyag keményedése során bekövetkező deformálódások, célszerű valamilyen eszközzel rögzíteni a munkadarabokat. El kell kerülni a hegesztett struktúra megmerevedését, hogy megakadályozhatók legyenek a hegesztési törések. Ezek a nehézségek csökkenthetők, ha úgy lehet elforgatni a munkadarabot, hogy a hegesztést két szemközti irányú menetben lehessen elvégezni.

Hegesztett kötések a külső sarkon

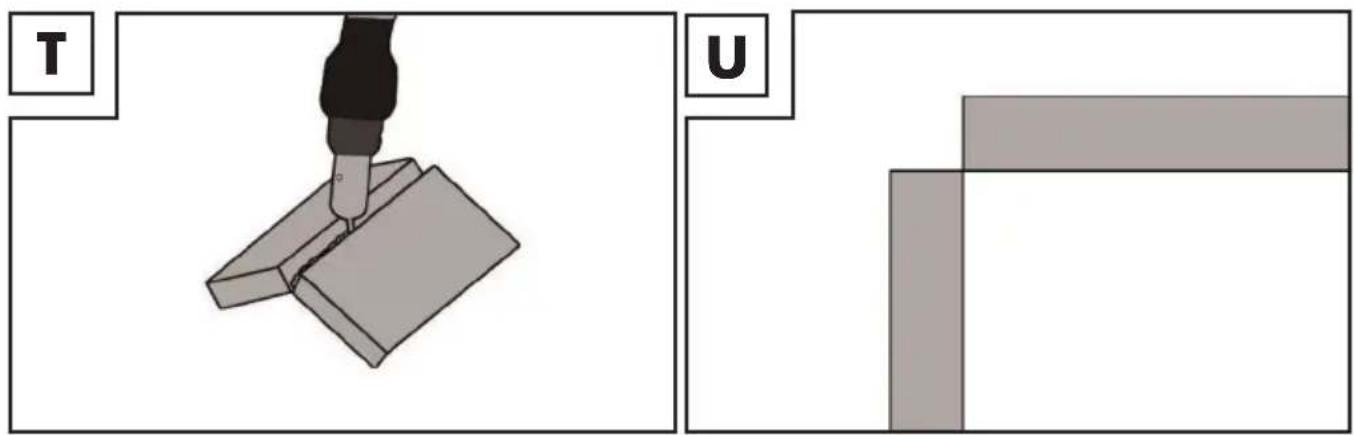

Ennél a módnál nagyon egyszerű az előkészítés (T, U ábra).

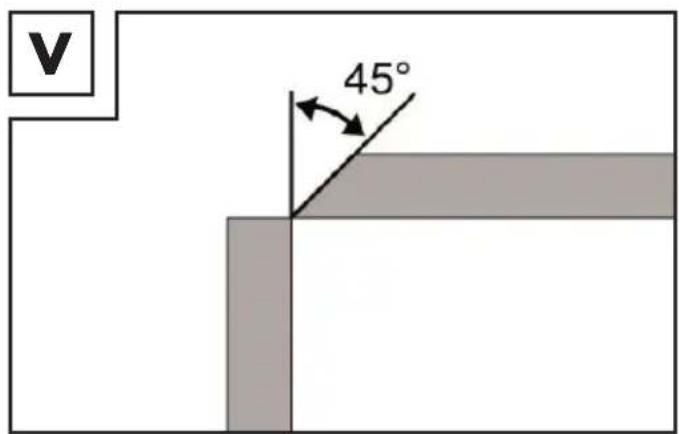

Vastagabb anyagoknál ugyanakkor ez nem mindig célszerű. Ilyen esetben jobb a kötést az alább látható módon előkészíteni, vagyis az egyik lemez szélét levágni (V ábra).

V 45°

Sarokvarratos kötés

Sarokvarratot használunk, amikor a hegesztendő munkadarabok derékszöget zárnak be egymással. A varrat ilyenkor egyenlő szárú háromszög alakú és homorú felületű (W, X ábra).

Hegesztett kötések a belső sarkon

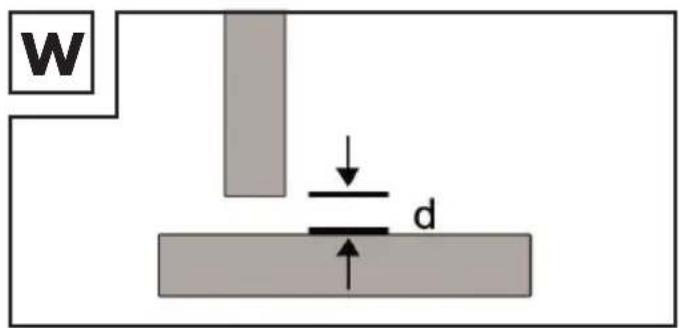

Ennek a hegesztett kötésnek nagyon egyszerű az előkészítése, és 5 mm vastagságig végezhető el. A „d” méretet minimálisra kell csökkenteni, de minden esetben 2 mm-nél kisebbnek kell lennie (W ábra).

W d

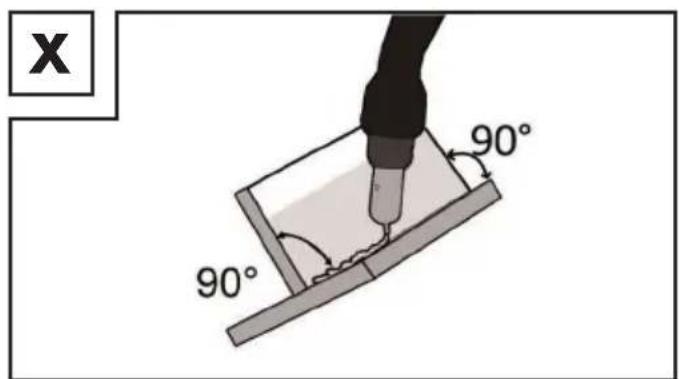

Vastagabb anyagoknál ugyanakkor ez nem mindig célszerű. Ilyen esetben jobb a kötést a V ábrán látható módon előkészíteni, vagyis az egyik lemez szélét levágni.

X 90° 90°

Átfedő hegesztett kötések

A leggyakoribb előkészítés egyenes hegesztési élekkel. A hegesztés feloldása normál szögvarrattal lehetséges. A két munkadarabot az Y ábrán látható módon egymáshoz a lehető legközelebb kell elhelyezni.

Y

- Karbantartás

A port és a szennyeződést rendszeresen távolítsa el a készülékről.

Finom kefével vagy száraz kendővel tisztítsa meg a készüléket és a tartozékokat.

- Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók

ELEKTROMOS SZERSZÁMOKAT NE DOBJON A HÁZTARTÁSI HULLADÉKBA! NYERSANYAGOK VISSZANYERÉSE A HULLADÉKOK ÁRTALMATLANÍTÁSA HELYETT!

A 2012/19/EU európai irányelv értelmében az elektromos berendezéseket külön kell összegyűjteni, és környezetbarát módon kell újrahasznosítani. Az áthúzott szeméttároló szimbóluma azt jelenti, hogy a készülék élettartamának végén ezt a készüléket nem szabad a háztartási hulladékkal együtt leselejtezni. A készüléket gyűjtőhelyeken, újrahasznosító központokban vagy hulladékkezelő vállalatoknál kell leadni. A meghibásodott, beküldött készülékeket díjmentesen ártalmatlanítjuk. Ezenkívül az elektromos és elektronikus berendezések forgalmazói, valamint az élelmiszer-forgalmazók kötelesek visszavenni a berendezéseket. A LIDL közvetlenül az üzletekben és a piacokon kínál visszavételi lehetőséget. A visszaküldés és az ártalmatlanítás az Ön számára ingyenes. Ha új készüléket vásárol, joga van a megfelelő régi készüléket ingyenesen visszaadni.

Ezen túlmenően lehetősége van arra, hogy függetlenül új készülék vásárlásától ingyenesen visszaküldjön (legfeljebb három) olyan régi készüléket, amelynek bármelyik méretben nem haladja meg a 25 cm-t. Kérjük, a berendezés visszaküldése előtt törölje az összes személyes adatot. Kérjük, hogy a készülék visszavitele előtt távolítsa el a régi készülékben lévő elemeket vagy akkumulátorokat, valamint azokat a lámpákat, amelyek a készülék megrongálása nélkül eltávolíthatók, és ezeket egy külön gyűjtőhelyen adja le.

Cd = kadmium, Hg = higany, Pb = ólom. Az elhasznált akkumulátorokat városa vagy települése újrahasznosító létesítményéhez vagy kereskedőjéhez juttassa vissza. Ezzel eleget tesz a törvényi kötelezettségének és jelentősen hozzájárul a környezet védelméhez.

Tartsa be a különböző csomagolóanyagokon található címkéket, és szükség esetén külön gyűjtse ezeket. A csomagolóanyagokat az alábbi jelentésű rövidítésekkel (a) és számokkal (b) jelölték: 1–7: Műanyagok, 20–22: Papír és kartonpapír, 80–98: Kompozit anyagok.

• EU-megfelelőségi nyilatkozat

Mi, a

C. M. C. GmbH Holding

Iratfelelós:

Joachim Bettinger

Katharina-Loth-Str. 15

66386 St. Ingbert

felelősségünk tudatában kijelentjük, hogy a következő termék

Inverteres töltőhuzalos hegesztőkészülék

Cikkszám: 2831

Gyártás éve: 2025/18

IAN: 472024_2407

Modell: PIFDS 120 B2

megfelel azoknak a lényegi védelmi követelményeknek, amelyeket az alábbi európai irányelvekben

Alacsony feszültségre vonatkozó európai uniós irányelv

2014/35/EU

Elektromágneses összeférhetőségre vonatkozó EU-irányelv

2014/30/EU

RoHS irányelv

2011/65/EU+2015/863/EU

és azok módosításaiban meghatároztak.

A megfelelőségi nyilatkozat elkészítéséért kizárólagosan a gyártó vállalat felel.

A fenti nyilatkozatban leírt tárgy teljesíti az Európai Parlament és Tanács 2011/65/EU (2011. június 8.) számú, az elektromos és elektronikus készülékekben alkalmazott bizonyos veszélyes anyagok használatára vonatkozó irányelvének előírásait.

A megfelelőség értékelésére a következő harmonizált szabványokat használtuk fel:

EN 60974-6:2016

EN 60974-10:2021

A következő személy megbízásából: Joachim Bettinger - minőségbiztosítás -

- Garanciával és szervizeléssel kapcsolatos tudnivalók

A C. M. C. GmbH Holding garanciája

Tisztelt Vásárló!

Erre a készülékre 3 év garanciát vállalunk a vásárlás dátumától számítva. Amennyiben a megvásárolt termék hibás, a termék értékesítőjével szemben törvényes jogai vannak. Ezeket a törvényi jogokat a következőkben leírt garancia sem korlátozza.

Garanciális feltételek

A garanciaidő a megvásárlás dátumával kezdődik. Ezért kérjük, gondosan őrizze meg az eredeti pénztári blokkot. Ez a dokumentum szükséges a vásárlás igazolásához.

Amennyiben három évvel a vásárlás dátumától számítva anyag vagy gyártási hiba lép fel, a terméket – saját döntésünk alapján – díjmentesen megjavítjuk vagy kicseréljük. Ez a garanciális szolgáltatás akkor vehető igénybe, ha a meghibásodott terméket és a vásárlást igazoló bizonylatot (nyugtát) három éven belül bemutatja, és röviden leírja, mi a termék hibája, és mikor jelentkezett a hiba.

Amennyiben a hibára kiterjed a garancia, visszakapja a megjavított terméket vagy küldünk önnek egy új terméket. A termék javításával vagy cseréjével nem kezdődik újra a garanciaaidő.

- Jótállási idő és törvényben előírt kellékszavatossági igények

A garancia nem hosszabbítja meg a jótállási időt. Ez a cserélt és javított alkatrészekre is érvényes. Az esetlegesen már a vásárláskor fennálló károkat és hiányosságokat a kicsomagolás után azonnal jelenteni kell. A jótállási idő lejártával felmerülő javítások térítéskötelesek.

• A garancia terjedelme

A terméket szigorú minőségügyi irányelvek alapján gondosan gyártottuk és a kiszállítás előtt alaposan ellenőriztük.

A garancia anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki a termék olyan részeire, melyek normál elhasználódásnak vannak kitéve, és ezáltal kopó alkatrésznek számítanak vagy olyan törékeny alkatrészek károsodására, mint pl. kapcsolók vagy üvegből készült alkatrészek.

Ez a garancia nem érvényes, ha a termék megsérült, nem szakszerűen használták vagy javították. A termék szakszerű használata érdekében minden használati útmutatóban felsorolt utasítást pontosan be kell tartani. Feltétlenül kerülendők az olyan felhasználási célok és intézkedések, amelyek a használati útmutatóban foglaltaktól eltérnek, illetve amelyekkel kapcsolatban figyelmeztetés hangzik el.

A terméket csak magáncélú és nem ipari felhasználásra terveztük. Rendeltetésellenes vagy szakszerűtlen kezelés, erőszak alkalmazása vagy nem az általunk feljogosított szerviz-képviselet által végzett beavatkozás esetén a garancia megszűnik.

Garanciális eset kezelése

A gyors ügyintézés érdekében kérjük, tartsa be a következőket:

■ Minden kéréshez készítse elő a pénztári nyugtát és a cikkszámot (pl. IAN), ezzel igazolva a vásárlást.
A cikkszámot a termék adattábláján, a termékbe gravírozva, illetve a használati útmutató borítóján (balra lent) vagy a termék hátulján vagy termék alján lévő matricán találja meg.
Amennyiben működési hiba vagy egyéb hiba lépett föl, először lépjen kapcsolatba telefonon vagy e-mailben a következőkben megnevezett szerviz osztállyal.
A hibásként regisztrált terméket ezt követően a vásárlást igazoló dokumentummal (pénztári nyug-ta), valamint annak megadásával együtt, hogy mi a hiba és mikor lépett fel, díjmentesen postáz-hatja a kapott szervizcímre.
A parkside-diy.com címen a jelen útmutatót és számos további kézikönyvet megtekinthet és letölthet. A QR-kód beolvasásával automatikusan a parkside-diy.com oldalra lép. Az (IAN) 472024_2407 cikkszám megadásával megkeresheti terméke kezelési útmutatóját.

PDF ONLINE parkside-diy.com

- Szerviz

Elérhetőségeink: HU

Név: GTX Service Magyarország

E-Mail: [e-mail]

Telefon: [phone]

Székhely: Németország

IAN 472024\_2407

Kérjük, vegye figyelembe, hogy a következő cím nem a szerviz címe.

Kérjük, először a fent megnevezett szervizzel lépjen kapcsolatba.

Cím: C. M. C. GmbH Holding, Katharina-Loth-Str. 15, DE-66386 St. Ingbert, NÉMETORSZÁG

Cserealkatrészek rendelése: www.ersatzteile.cmc-creative.de

HU JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:Inverteres töltőhuzalos hegesztőkészülék	Gyártási szám:IAN 472024_2407
A termék típusa:PIFDS 120 B2	Szerviz neve, címe, telefonszáma:GTX Service MagyarországHétvezér u. 1, 2112 Veresegyhá[e-mail]: [phone]
A gyártó cégneve, címe, e-mail címe:C. M. C. Kft. HoldingKatharina-Loth-Str. 1566386 St. Ingbert, Németország
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.
1. A jótállási idő a Magyarország területén,Lidl Magyarország Kereskedelmi Bt. üzle-tében történt vásárlás napjától számított 1 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendelte-tésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvé-nyesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.(A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma-zónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré-léshez fűződő érdeke alapos ok miatt meg-szűnt,árleszállítást kérhet, vagy elállhat a szerző-déstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.	4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelen-teni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondos-kodnia.6. A jótállás nem áll fenn, ha a hiba a nem rendel-tetésszerű használatból, átalakítás-ból, helytelen tárolásból, vagy a használati utasítástól eltérő keze-lésból, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik szemé-lyek által tárolt adatokért vagy beállításokért.7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdemé-nyezheti.A jótállás a fogyasztó törvényből eredő szavatos-sági jogait és azok érvényesíthetőségét nem érinti.
Kijavítást ellenőrző szelvény:
A jótállási igény bejelentésének időpontja:	A hiba oka:
Javításra átvétel időpontja:	A hiba javításának módja:
A fogyasztó részére történő visszaadás időpontja:	A szerviz bélyegzője, kelt és aláírás:
Kicserélést ellenőrző szelvény:
A jótállási igény bejelentésének időpontja:	Kicserélés időpontja:
A cserélő bolt bélyegzője, kelt és aláírás:

C.M.C. GmbH Holding

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

GERMANY

Last Information Update ·

Információk státusza: 10/2024

Ident.-No.: PIFDS120B2102024-OS

FR
