GEBRUIKSAANWIJZING PIFDS 120 B2 PARKSIDE

Bedienings- en veiligheidsinstructies Vertaling van de originele bedieningshandleiding

PL

SPAWARKA INWERTOROWA NA DRUT RDZENIOWY

Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend vertrouwd met alle functies van dit apparaat.

CZ

NL/BE Bedienings- en veiligheidsinstructies Pagina 78

Tabel van de gebruikte pictogrammen....Pagina 79

Inleiding....Pagina 80

Gebruik conform de voorschriften....Pagina 80

Leveringsomvang ......Pagina 80

Onderdeelbeschrijving....Pagina 81

Technische gegevens....Pagina 82

Veiligheidsinstructies....Pagina 82

Gevarenbronnen bij vlambooglassen....Pagina 84

Specifieke veiligheidsinstructies voor lasscherm....Pagina 86

Omgeving met verhoogd elektrisch risico....Pagina 87

Lassen in beperkte ruimtes ......Pagina 88

Optellen van nullastspanningen ......Pagina 88

Gebruik van schouderbanden....Pagina 89

Beschermende kleding....Pagina 89

Bescherming tegen stralen en verbrandingen....Pagina 90

EMC-apparaatclassificatie....Pagina 90

Vóór de ingebruikname......Pagina 91

Montage ...... Pagina 91

Lasschild monteren....Pagina 91

Vuldraad aanbrengen ......Pagina 91

Ingebruikname......Pagina 93

Apparaat in- en uitschakelen....Pagina 93

Lasstroom en draadaanvoer instellen....Pagina 93

Lassen....Pagina 94

Lasnaad maken....Pagina 95

Onderhoud ...... Pagina 97

Milieu-informatie en afvalverwijderingsrichtlijnen....Pagina 97

EU-conformiteitsverklaring ...... Pagina 98

Aanwijzingen over garantie en afhandelen van de service ...... Pagina 99

Garantievoorwaarden....Pagina 99

Garantieperiode en wettelijke garantieclaims....Pagina 99

Omvang van de garantie ......Pagina 99

Afwikkeling in geval van garantie....Pagina 100

Service....Pagina 100

● Tabel van de gebruikte pictogrammen
	Voorzichtig!Lees de bedieningshandleiding!		Ernstig tot levensgevaarlijk letsel mogelijk!
1 ~ 50 Hz	Netingang; aantal fasen alsmede wisselstroomsymbool en nominale waarde van de frequentie.		Voorzichtig!Gevaar voor een elektrische schok!
			Belangrijke aanwijzing!
	Het symbool van een doorgestreepte vuilcontainer op wielen hiernaast laat zien dat dit apparaat is onderworpen aan richtlijn 2012/19/EU.		Voer de verpakking en het apparaat op een milieuvriendelijke wijze af!
	Gebruik het apparaat niet buiten en nooit in de regen!		Zelfbeschermend lassen met gevulde draad
	Elektrische schok van de laselektrode kan dodelijk zijn!	IP21S	Beschermingsgraad
	Het inademen van lasrook kan schadelijk zijn voor uw gezondheid.		Gemaakt van gerecycled materiaal.
	Lasvonken kunnen een explosie of een brand veroorzaken.		Eenfasige statische frequentieomvormer-transformator-gelijkrichter
	Vlamboogstralen kunnen de ogen beschadigen en de huid verwonden.	H	Isolatieklasse
	Elektromagnetische velden kunnen de werking van pacemakers verstoren.	U_2	Gestandaardiseerde bedrijfsspanning.
	Let op, mogelijke gevaren!	I_1max	Grootste nominale waarde van de netstroom
	Grootste waarde van de lasstroom	I_1eff	Effectieve waarde van de grootste netstroom
I_2	Opgegeven waarde van de lasstroom		Aardingsklem
	Controlelamp overbelastingsbeveiliging		Controlelamp netaansluiting
	Grootste nominale lastijdwaarde in de intermitterende modus _ON		Grootste nominale lastijdwaarde in de lopende modus _ON^t (max.)

INVERTER-GEVULDE DRAADLASAPPARAAT PIFDS 120 B2

Inleiding

Hartelijk gefeliciteerd!

U hebt gekozen voor één van onze hoogwaardige apparaten. Leer het product voor de eerste ingebruikname kennen. Lees hiervoor de volgende gebruikershandleiding

en de veiligheidsvoorschriften aandachtig door. De inbedrijfstelling van dit gereedschap mag alleen door geïinstrueerde personen gebeuren.

BUITEN HET BEREIK VAN KINDEREN HOUDEN!

- Gebruik conform de voorschriften

Het apparaat is geschikt voor zelfbeschermend vuldraadlassen met behulp van de juiste draad. Er is geen extra gas nodig. Het beschermgas is in verpulverde vorm in de draad vervat, waardoor het direct in de lichtboog wordt geleid en het maakt het apparaat bij werkzaamheden buiten ongevoelig voor wind. Alleen draadelektroden die geschikt zijn voor het apparaat, mogen worden gebruikt. Bestanddeel van het gebruik conform de voorschriften is ook de inachtneming van de veiligheidsaanwijzingen en van de montagehandleiding en van de gebruiksaanwijzingen in de bedieningshandleiding.

De geldende ongevallenpreventievoorschriften moeten uiterst nauwgezet worden gerespecteerd.

Het apparaat mag niet worden gebruikt:

• in ruimtes die niet voldoende geventileerd zijn,
• in een explosiegevaarlijke omgeving,
• om buizen te ontdooien,
• in de buurt van mensen met een pacemaker en
• in de buurt van licht ontvlambare materialen.

Gebruik het product alleen zoals is beschreven en voor de vermelde toepassingsgebieden. Bewaar deze handleiding goed. Overhandig ook alle documentatie bij de overdracht van het product aan derden. Elk gebruik dat afwijkt van het gebruik conform de voorschriften, is verboden en is mogelijk gevaarlijk. Schade door niet-inachtneming of verkeerd gebruik wordt niet door de garantie gedekt en valt niet onder de aansprakelijkheid van de producent. Het apparaat is niet bestemd voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

- Leveringsomvang

1 Inverter-gevulde draadlasapparaat PIFDS 120 B2
1 gasmondstuk (vooraf gemonteerd)
4 lasmondstukken (1x 0,9 mm vooraf gemonteerd; 1x 0,8 mm; 1x 0,6 mm; 1x 1,0 mm)
1 bikhamer met staalborstel
1 vuldraad ∅ 0,9 mm / 450 g
1 lasschild
1 draagriem
1 gebruikershandleiding

Resterend risico

Ook wanneer u het apparaat volgens de voorschriften gebruikt, blijven er altijd resterende risico's bestaan. Volgende gevaren kunnen zich voordoen met betrekking tot de constructie en uitvoering van dit vuldraadlasapparaat:

oogletsels door verblinding;
■ aanraken van hete onderdelen van het apparaat of van het werkstuk (brandwonden);
bij ondeskundige beveiliging tegen ongevallen en brandgevaar door vliegende vonken of slakdeeltjes;
schadelijke emissies van roken en gassen, bij gebrek aan lucht resp. onvoldoende afzuiging in gesloten ruimtes.

Verminder het resterende risico door het apparaat zorgvuldig en volgens de voorschriften te gebruiken en alle aanwijzingen op te volgen.

• Onderdeelbeschrijving

1 Afdekking draadaanvoereenheid
2 Draagriem
3 Stroomstekker
4 Massakabel met massaklem
5 Hoofdschakelaar AAN / UIT
6 Controlelamp netaansluiting
7 Draaiknop voor het instellen van de materiaaldikte
8 Controlelamp overbelastingsbeveiliging
9 Gasmondstuk
10 Toorts
11 Lasstartknop
12 Slangenpakket
13 Lasmondstuk (0,6 mm)
14 Lasmondstuk (0,8 mm)
15 Lasmondstuk (0,9 mm)
16 Lasmondstuk (1,0 mm)
17 Vuldraad-lasspoel (draadrol) ∅ 0,9 mm/450 g
18 Slakkenhamer met staalborstel
19 Aanvoerrol
20 Schild
21 Donker lasglas
22 Handgreep
23 Lasschild na montage
24 Montageclip
25 Beschermglasvergrendeling
26 Gemonteerd handvat
27 Stelschroef
28 Drukroleenheid
29 Rollenhouder
30 Aanvoerrolhouder
31 Draaddoorvoer
32 Draadhouder
33 Toortshals

Netaansluiting: 230 V\~/50 Hz (wisselstroom)

Lasstroom I _2 : 20–120 A

Nullastspanning U_0 : 22 V

Grootste nominale waarde van de netstroom: I 17,3 A

Effectieve waarde van de grootste nominale stroom: I 11,3 A

Lasdraadtrommel max.: ca. 1000 g

Diameter lasdraad max.: 1,0 mm

Beveiliging: 16 A

Aanbevolen materiaaldikte: 0,8–3,0 mm

Technische en visuele wijzigingen kunnen in het kader van de doorontwikkeling zonder aankondiging worden uitgevoerd. Alle maten, aanwijzingen en gegevens in deze gebruikershandleiding zijn dan ook zonder garantie. Juridische claims die op basis van de gebruikershandleiding worden ingediend, kunnen daarom niet worden opgeëist.

- Veiligheidsinstructies

⚠ Lees de gebruiksaanwijzing zorgvuldig door en neem de beschreven instructies in acht. Maak u met behulp van deze bedie-ningshandleiding vertrouwd met het apparaat, het correcte gebruik ervan en de veiligheidsinstructies. Op het typeplaatje staan alle technische gegevens van dit lasapparaat. Neem kennis van de technische specificaties van dit apparaat.

■ Laat reparaties en/of onderhoudswerkzaamheden alleen door gekwalificeerde elektriciens uitvoeren.
- Gebruik alleen de meegeleverde laskabels.
- Het apparaat mag tijdens het gebruik niet direct tegen de wand staan, niet worden afgedekt of tussen andere apparaten geklemd, zodat altijd voldoende lucht door de ventilatiesleuven kan worden opgenomen. Controleer of het apparaat correct op de netspanning is aangesloten. Vermijd iedere trekbelasting van de voedingskabel. Trek de stroomstekker uit het stopcontact, voordat u het apparaat op een andere plaats opstelt.
■ Wanneer het apparaat niet wordt gebruikt, schakelt u het altijd met de AAN/UIT-schakelaar uit. Leg de elektrodehouder op een geïsoleerde ondergrond en haal de elektroden pas na 15 minuten afkoeling uit de houder.
- Let op de staat van de laskabels, de toorts evenals de aardingsklemmen. Slijtage aan de isolatie en aan de stroomvoe-

rende delen kan gevaarlijk zijn en de kwaliteit van het laswerk verminderen.

■ Booglassen produceert vonken, gesmolten metalen deeltjes en rook. Let daarom op: Verwijder alle ontvlambare stoffen en/of materialen uit de werkplek en uit de onmiddellijke omgeving.

Zorg voor ventilatie van de werkplek.

Las niet op containers, vaten of buizen die brandbare vloeistoffen of gassen bevatten of bevat hebben.

WAARSCHUWING! Vermijd elk direct contact met het las- circuit. De nullastspanning tussen elektrodetang en aardingsklem kan gevaarlijk zijn. Er bestaat gevaar voor een elektrische schok.

Berg het apparaat niet op in een vochtige of natte omgeving of in de regen. Hier geldt de beschermingsklasse IP21S.

Bescherm de ogen met de daarvoor bedoelde veiligheidsglazen (DIN graad 9–10), die u op het meegeleverde lasscherm bevestigt. Draag handschoenen en droge beschermende kleding, die vrij is van olie en vet om de huid te beschermen tegen de ultravi- olette straling van de vlamboog.

WAARSCHUWING! Gebruik de lasstroombron niet om leidingen te ontdooien.

Let op:

De straling van de vlamboog kan de ogen beschadigen en brandwonden op de huid veroorzaken.

■ Booglassen produceert vonken en druppels gesmolten metaal, het gelaste werkstuk begint te gloeien en blijft relatief lang zeer heet. Raak het werkstuk daarom niet met blote handen aan.

Bij booglassen komen dampen vrij die schadelijk zijn voor de gezondheid. Zorg ervoor dat u deze, indien mogelijk, niet inademt.

Bescherm uzelf tegen de gevaarlijke gevolgen van de vlamboog en houd personen die niet bij het werk zijn betrokken, op een afstand van minstens 2 m van de vlamboog verwijderd.

LET OP!

Tijdens het gebruik van het lasapparaat kan het, afhankelijk van de netspanning aan het aansluitpunt, tot storingen in de

stroomvoorziening voor andere verbruikers komen. Neem in geval van twijfel contact op met uw energieleverancier.

Tijdens het gebruik van het lasapparaat kan het tot functiestoringen van andere apparaten komen, bijv. hoorapparaten, pacemakers, enz.

- Gevarenbronnen bij vlambooglassen

Bij vlambooglassen zijn er een reeks gevarenbronnen. Daarom is het voor de lasser bijzonder belangrijk om de volgende regels in acht te nemen, om zichzelf en anderen niet in gevaar te brengen en schadelijke gevolgen voor mens en apparaat te vermijden.

Laat de werkzaamheden aan de netspanning, bijv. aan kabels, stekkers, contactdozen enz., alleen door een elektricien uitvoeren volgens nationale en lokale voorschriften.

Koppel bij ongevallen het lasapparaat meteen los van de stroom- voorziening.

■ Wanneer elektrische contactspanningen optreden, schakel het apparaat dan onmiddellijk uit en laat het nakijken door een elektricien.

- Let aan de lasstroomzijde altijd op goede elektrische contacten.

Draag tijdens het lassen altijd aan beide handen isolerende handschoenen. Deze beschermen tegen elektrische schokken (nullastspanning van het lascircuit), tegen schadelijke stralingen (warmte- en uv-straling) en tegen gloeiend metaal en slagvonken.

Draag stevige, isolerende schoenen. De schoenen moeten ook isoleren als het nat is. Halve schoenen zijn niet geschikt, omdat vallende, gloeiende metalen druppels brandwonden kunnen veroorzaken.

Draag geschikte beschermende kleding, geen synthetische kle- dingstukken.

Kijk niet met onbeschermde ogen in de vlamboog, gebruik alleen een lassers-lasscherm met goedgekeurd veiligheidsglas volgens DIN. De vlamboog geeft behalve licht- en warmtestralen, die een verblinding c.q. brandwond veroorzaken, ook uv-stralen af. Deze onzichtbare ultraviolette straling veroorzaken bij onvoldoende

bescherming een zeer pijnlijke bindvliesontsteking die pas enkele uren later wordt opgemerkt. Daarnaast veroorzaken uv-straling op onbeschermde lichaamsdelen verbranding zoals bij zonnebrand.

• Ook personen of assistenten die zich in de buurt van de vlamboog bevinden, moeten op de gevaren worden gewezen en met de nodige beschermende middelen zijn uitgerust. Stel, indien nodig, schermen op.
  Tijdens het lassen, vooral in kleine ruimtes, dient voor voldoende toevoer van frisse lucht te worden gezorgd, omdat rook en schadelijke gassen ontstaan.

Aan containers waarin gassen, brandstoffen, minerale oliën of dergelijke worden opgeslagen, mogen – ook wanneer ze reeds lang geleden werden leeggemaakt – geen laswerkzaamheden worden uitgevoerd, omdat door restanten explosiegevaar bestaat.

In brand- en explosiegevaarlijke ruimtes gelden speciale voorschriften.

Lasverbindingen die aan grote belastingen zijn blootgesteld en aan bepaalde veiligheidseisen moeten voldoen, mogen alleen door speciaal opgeleide en gekeurde lassers worden uitgevoerd. Voorbeelden zijn drukketels, looprails, aanhangerkoppelingen, enz.

⚠ LET OP! Sluit de aardingsklem altijd zo dicht als mogelijk bij de lasnaad aan, zodat de lasstroom de kortst mogelijke weg van de elektrode naar de aardingsklem kan nemen. Verbind de aardingsklem nooit met de behuizing van het lasapparaat! Sluit de aardingsklem nooit aan op geaarde delen, die ver van het werkstuk verwijderd liggen, bijv. een waterleiding in een andere hoek van de ruimte. Anders zou het kunnen zijn dat het aardingssysteem van de ruimte waarin u last, beschadigd wordt.

• Gebruik het lasapparaat niet in een vochtige omgeving.
  Plaats het lasapparaat alleen op een vlakke plek.
• Gebruik het lasapparaat niet in de regen.
  De uitgang is gemeten bij een omgevingstemperatuur van 20 °C en de lastijd kan bij hogere temperaturen korter zijn.

⚠️ Gevaar door elektrische schok:

Een elektrische schok van een laselektrode kan dodelijk zijn. Las niet bij regen of sneeuw. Draag droge isolatiehandschoenen.

Pak de elektrode niet met blote handen vast. Draag geen natte of beschadigde handschoenen. Bescherm uzelf tegen een elektrische schok door u van werkstuk te isoleren. Open de behuizing van de inrichting niet.

Gevaar door lasrook:

Het inademen van lasrook kan schadelijk zijn voor de gezondheid. Houd het hoofd niet in de rook. Gebruik inrichtingen in open gebieden. Gebruik ontluchting om de rook te verwijderen.

Gevaar door lasvonken:

Lasvonken kunnen een explosie of een brand veroorzaken. Houd brandbare stoffen uit de buurt van lassen. Las niet naast brandbare stoffen. Lasvonken kunnen branden veroorzaken. Houd een brandblusser bij de hand en iemand die toekijkt en de blusser onmiddel- lijk kan gebruiken. Las niet op vaten of andere gesloten containers.

Gevaar door vlamboogstralen:

Vlamboogstralen kunnen de ogen beschadigen en de huid verwonden. Draag een hoofdbedekking en veiligheidsbril. Draag gehoorbescherming en een hoog gesloten overhemdkraag. Draag lashelm en let op de correct filterinstelling. Draag volledige lichaamsbescherming.

Gevaar door elektromagnetische velden:

Lasstroom produceert elektromagnetische velden. Gebruik de plasmasnijder niet samen met medische implantaten. Wikkel de laskabels nooit rond het lichaam. Breng laskabels samen.

- Specifieke veiligheidsinstructies voor lasscherm

- Controleer met behulp van een lichte lichtbron (bijv. aansteker) altijd voor aanvang van de laswerkzaamheden of het lasscherm correct werkt.

■ Door lasspatten kan het veiligheidsglas beschadigd geraken. Vervang beschadigde of gekraste beschermglazen meteen.

- Vervang beschadigde of sterk vervuilde c.q. gekraste componenten onmiddellijk.

- Het apparaat mag alleen door personen worden gebruikt, die 16 jaar of ouder zijn.

■ Leer de veiligheidsvoorschriften voor lassen kennen. Neem hierbij ook de veiligheidsaanwijzingen van uw lasapparaat in acht.

Zet het lasscherm altijd op, wanneer u last. Indien u het niet gebruikt, kunt u ernstig netvliesletsel oplopen.

Draag altijd beschermende kleding tijdens het lassen.

- Gebruik het lasscherm niet zonder beschermglas, omdat anders de optische eenheid kan worden beschadigd. Er bestaat gevaar voor oogletsel!

- Vervang het veiligheidsglas tijdig voor een goed zicht en onver-moeibaar werken.

- Omgeving met verhoogd elektrisch risico

Bij lassen in omgevingen met een verhoogd elektrisch risico dienen de volgende veiligheidsinstructies in acht te worden genomen.

Omgevingen met verhoogd elektrisch risico treft u bijvoorbeeld aan:

op werkplekken waar de bewegingsruimte beperkt is, zodat de lasser in een geforceerde houding (bijv. knielend, zittend, liggend) werkt en elektrisch geleidende delen aanraakt;

op werkplekken die geheel of gedeeltelijk elektrisch geleidend zijn begrensd en waar een groot gevaar bestaat door vermijdbaar of toevallig aanraken door de lasser;

op natte, vochtige of warme werkplekken, waar de luchtvochtigheid of transspiratie de weerstand van de menselijke huid en de isolerende eigenschappen van de beschermende uitrusting aanzienlijk verlaagt.

Ook een metalen ladder of een steiger kunnen een omgeving met verhoogd elektrisch risico scheppen.

In een dergelijke omgeving dienen een isolerende ondergrond en tussenlagen te worden gebruikt, verder dienen kaphandschoenen en hoofdbedekkingen van leer of van andere isolerende stoffen te worden gedragen om het lichaam van aarde te isoleren. De las-stroombron moet zich buiten het werkgebied c.q. de elektrisch geleidende vlakken en buiten de reikwijdte van de lasser bevinden.

Aanvullende bescherming tegen een schok door netspanning bij een storing kan door het gebruik van een aardlekschakelaar zijn voorzien, die bij een lekstroom van niet meer dan 30 mA wordt gebruikt en alle inrichtingen voor het netspanningsbedrijf in de buurt voedt. De aardlekschakelaar moet voor alle stroomtypen zijn geschikt.

Middelen voor het snel elektrisch ontkoppelen van de lasstroombron of het lasstroomcircuit (bijv. noodstopinrichting) moeten gemakkelijk zijn te bereiken. Bij gebruik van lasapparaten onder elektrisch gevaarlijke omstandigheden mag de uitgangsspanning van het lasapparaat dat stationair draait, niet hoger zijn dan 113 V (piekwaarde). Dit lasapparaat mag op basis van de uitgangsspanning in deze gevallen worden gebruikt.

- Lassen in beperkte ruimtes

Bij het lassen in beperkte ruimtes kan een risico door toxische gas- sen (verstikkingsgevaar) ontstaan.

In beperkte ruimtes mag alleen worden gelast, wanneer er geïinstru-eerde personen in de onmiddellijke nabijheid aanwezig zijn, die in geval van nood kunnen ingrijpen. Hier dient voor het begin van het lasproces een analyse door een deskundige te worden uitgevoerd om te bepalen welke stappen noodzakelijk zijn om de veiligheid van het werk te waarborgen en welke voorzorgsmaatregelen dienen te worden genomen tijdens het feitelijke lasproces.

- Optellen van nullastspanningen

Wanneer meer dan één lasstroombron tegelijkertijd in werking is, kunnen de nullastspanningen ervan worden opgeteld en tot een verhoogd elektrisch risico leiden. Lasstroombronnen moeten zo

worden aangesloten dat dit risico tot een minimum wordt beperkt. De individuele lasstroombronnen, met hun aparte besturingen en aansluitingen, moeten duidelijk worden gemarkeerd, zodat herkenbaar is wat bij welk lasstroomcircuit hoort.

- Gebruik van schouderbanden

Er mag niet gelast worden, wanneer de lasstroombron of het draad-aanvoerapparaat wordt gedragen, bijv. met een schouderband.

Daardoor moet worden voorkomen:

• Het risico om het evenwicht te verliezen, wanneer er aan aangesloten leidingen of slangen wordt getrokken
• Het verhoogde gevaar voor een elektrische schok, omdat de lasser met de aarde in contact komt, wanneer deze een las-stroombron van klasse I gebruikt, waarvan de behuizing door zijn randaarde is geaard.

- Beschermende kleding

Tijdens de werkzaamheden moet de lasser over heel zijn lichaam beschermd zijn tegen straling en verbranding door de juiste kle- ding en gezichtsbescherming. De volgende stappen dienen in acht te worden genomen:

• trek vóór de laswerkzaamheden de beschermende kleding aan.
• Trek handschoenen aan.
• Open ramen om de luchtaanvoer te garanderen.
• Draag een veiligheidsbril.

Aan beide handen moeten kaphandschoenen van een geschikt materiaal (leer) worden gedragen. Deze moeten in een perfecte staat zijn.

- Om de kleding te beschermen tegen rondvliegende vonken en verbranding dienen geschikte schorten te worden gedragen.

Wanneer de aard van de werkzaamheden, bijv. lassen boven het hoofd, dat eist, moet een beschermend pak worden gedragen en, indien nodig, een hoofdbescherming.

- Bescherming tegen stralen en verbrandingen

■ Wijs op de werkplek met een affiche “Voorzichtig! Niet in de vlammen kijken!” op het risico voor de ogen. De werkplekken dienen mogelijk zo te worden afgeschermd dat personen in de buurt zijn beschermd. Onbevoegden moeten uit de buurt van laswerkzaamheden worden gehouden.

In de onmiddellijke omgeving van vaste werkplekken mogen de wanden noch licht van kleur zijn, noch glanzend. Ramen moeten minstens tot op hoofdhoogte worden beveiligd tegen het doorla- ten of weerkaatsen van straling, bijv. door geschikte verf.

• EMC-apparaatclassificatie

Conform de norm IEC 60974-10 gaat het hier om een lasapparaat met de elektromagnetische compatibiliteit van klasse A. Apparaten van klasse A zijn apparaten die zijn geschikt voor het gebruik in alle andere gebieden dan het woongedeelte en die gebieden die direct op een laagspannings-stroomnet zijn aangesloten dat (ook) woningen voorziet. Apparaten van klasse A moeten voldoen aan de grenswaarden van klasse A.

⚠ WAARSCHUWING: Apparaten van klasse A zijn voorzien voor het gebruik in een industriële omgeving. Vanwege de storende invloeden die zich vermogensgerelateerd en ook door straling voordoen, kunnen er mogelijkkerwijs problemen optreden om de elektromagnetische compatibiliteit in andere omgevingen te waarborgen. Ook wanneer het apparaat voldoet aan de emissiegrenswaarden volgens de norm, kunnen betreffende apparaten toch tot elektromagnetische storingen in gevoelige installaties en apparaten leiden. De gebruiker is verantwoordelijk voor storingen die tijdens het werken door de vlamboog ontstaan en de gebruiker moet geschikte beschermingsmaatregelen nemen. Hierbij moet de gebruiker vooral letten op: - net-, bedienings-, signaal- en telecommunicatiekabels - computers en andere microprocessorgestuurde apparaten; - televisie-, radio- en andere weergaveapparatuur; - elektronische en elektrische veiligheidsvoorzieningen;

• personen met pacemakers of gehoorapparaten;
• meet- en kalibreerinrichtingen;
• immuniteit tegen storingen van andere inrichtingen in de buurt;
• het tijdstip waarop de laswerkzaamheden worden uitgevoerd.

Om mogelijke storende stralingen te verminderen, wordt aanbevolen:

• de netaansluiting met een netfilter uit te rusten;
• het apparaat regelmatig te onderhouden en in een goed onderhoudsniveau te houden;
• laskabels moeten volledig worden afgewikkeld en, indien mogelijk, parallel over de grond lopen;
• apparaten en installaties die gevaar lopen door storende straling, moeten, indien mogelijk, uit het werkgebied worden verwijderd of worden afgeschermd.

• Vóór de ingebruikname

Neem alle onderdelen uit de verpakking en controleer of het vuldraadlasapparaat of de afzonderlijke onderdelen beschadigd zijn. Als dit zo is, gebruik dan het vuldraadlasapparaat niet. Neem contact op met de producent via het vermelde serviceadres.
■ Verwijder alle beschermende folies en overige transportverpakkingen.

■ Controleer of de levering compleet is.

- Montage

• Lasschild monteren

Plaats het donkere lasglas met het opschrift omhoog in het schild (zie afb. C). Het opschrift van het donkere lasglas moet nu vanaf de voorzijde van het beschermingsschild zichtbaar zijn.
■ Schuif de handgreep van binnenaf in de passende uitsparing van het schild, tot deze vastklikt (zie afb. D).

• Vuldraad aanbrengen

LET OP!

Om het gevaar van een elektrische schok, een letsel of een beschadiging te vermijden, trekt u voor elk onderhoud of werkvoorbereidende activiteit de stroomstekker uit het stopcontact.

AANWIJZING:

Afhankelijk van de toepassing worden verschillende lasdraden gebruikt. Met dit apparaat kunnen lasdraden met een diameter van 0,6–1,0 mm worden gebruikt.

Aanvoerrol, lasmondstuk en draaddiameter moeten altijd bij elkaar passen. Het apparaat is geschikt voor draadrollen tot maximaal 1000 g.

Ontgrendel en open de afdekking voor de draadaanvoereenheid 1, door de vergrendeling omhoog te drukken.
Ontgrendel de roleenheid door de rolhouder 29 aan te drukken en tegen de wijzers van de klok in draaien (zie afb. F).
■ Trek de rolhouder 29 en de sluitring van de as af (zie afb. F).

AANWIJZING: Let erop dat het uiteinde van de draad niet loskomt waardoor de rol op eigen kracht afrolt. Het uiteinde van de draad mag pas tijdens de montage worden losgemaakt.

Pak de vuldraad-lasspoel volledig uit, zodat deze ongehinderd kan worden afgerold. Maak het uiteinde van de draad echter nog niet los (zie afb. G).
Plaats de draadrol op de as. Let erop dat de rol aan de zijde van de draaddoorvoer 31 wordt afgewikkeld (zie afb. G).
Plaats de sluitring en de rolhouder er weer op en vergrendel deze door aan te drukken en met de wijzers van de klok mee te draaien (zie afb. G).
Draai de stelschro 27 los en zwenk deze omlaag (zie afb. H).
■ Draai de drukroleenheid naar de zijkant weg (zie afb. I).
Maak de aanvoerrolhouder los door tegen de wijzers van de klok in te draaien en trek hem en naar voren af (zie afb. J).

- Controleer op de bovenzijde van de aanvoerrol 19, of de juiste draaddikte is aangegeven. Indien nodig moet de aanvoerrol worden omgedraaid of vervangen. De meegeleverde lasdraad (Ø 0,9 mm) moet in de aanvoerrol 19 met de aangegeven draaddikte van Ø 0,9 mm worden gebruikt. De draad moet zich in de voorste groef bevinden!

Plaats de aanvoerrolhouder er terug op en schroef deze met de wijzers van de klok mee vast.

■ Verwijder het gasmondstuk door tegen de wijzers van de klok in te trekken en te draaien (zie afbeelding K).

■ Schroef het lasmondstuk 15 eruit (zie afb. K).

■ Leid het slangenpakket 12 zo recht mogelijk van het lasapparaat weg (leg het op de grond).

■ Neem het uiteinde van de draad uit de spoelrand (zie afb. L).

Kort het uiteinde van de draad in met een draadschaar of een zijkniptang om het beschadigde gebogen uiteinde van de draad te verwijderen (zie afb. L).

AANWIJZING: de draad moet heel de tijd gespannen worden gehouden, om te vermijden dat hij loskomt en afrolt! Het is aan te raden om de werkzaamheden altijd met een andere persoon uit te voeren.

■ Schuif de vuldraad door de draaddoorvoer 31 (zie afb. M).
■ Leid de draad langs de aanvoerro 19 en schuif deze daarna in de draadhouder 32 (zie afb. N).
■ Zwenk de drukroleenheid in de richting van de aanvoerrol 19 (zie afb. O).
Haak de stelschroerin (zie afb. O).
Stel de tegendruk in met de stelschroef. De lasdraad moet vast tussen drukrol en aanvoerrol in de bovenste geleiding zitten zonder bekneld te raken (zie afb. O).
■ Schakel het lasapparaat met de hoofdschakelaar 5 in.
■ Duw de toortsknop 11
■ Nu schuift het draadaanvoersysteem de lasdraad door het slangenpakket 12 en de toorts 10.
Zodra de draad 1–2 cm uit de toortsha ^33 steekt, toortsknop ^11 opnieuw loslaten (zie afb. P).
■ Schakel het lasapparaat weer uit.

■ Schroef het lasmondstuk 15 er weer in. Let erop dat het lasmondstuk 15 bij de diameter van de gebruikte lasdraad past (zie afb. Q). Bij de meegeleverde lasdraad (∅ 0,9 mm) moet het lasmondstuk 15 met de markering 0,9 mm worden gebruikt.

■ Schroef het toortsmondstu 9 weer op de toortshals 33 (zie afb. R).

LET OP!

Om het gevaar van een elektrische schok, een letsel of een beschadiging te vermijden, trekt u voor elk onderhoud of werkvoorbereidende activiteit de stroomstekker uit het stopcontact.

- Ingebruikname

- Apparaat in- en uitschakelen

Schakel het lasapparaat met de hoofdschakelaar 5 in en uit. Wanneer u het lasapparaat langere tijd niet gebruikt, trekt u de stroomstekker uit het stopcontact. Alleen dan is het apparaat volledig zonder stroom.

- Lasstroom en draadaanvoer instellen

Met de draairegelaar 7 op de voorzijde van het lasapparaat kan de te lassen materiaaldikte worden ingesteld. De stroom en draadaanvoer worden automatisch geregeld.

Aanbevolen lasdraaddiameter voor een bepaalde materiaaldikte:

Lasdraaddiameter Dikte van het werkstuk
0,6 mm 0,8–1,5 mm
0,8 mm 0,8–2,0 mm
0,9 mm 0,8–3,0 mm
1,0 mm 1,0–3,0 mm

De volgende tabel toont het lasstroombereik afhankelijk van de gekozen instelling voor de materiaaldikte:

Ingestelde materiaaldikte Lasstroombereik
0,8 mm 20–45 A
1,5 mm 45–60 A
2 mm 75–90 A
2,5 mm 90–110 A
3 mm 110–120 A

Overbelastingsbeveiliging

Het lasapparaat is beveiligd tegen thermische overbelasting door een automatische veiligheidsinrichting (thermostaat met automatisch opnieuw inschakelen). De veiligheidsinrichting onderbreekt het stroomcircuit bij overbelasting en het gele controlelampje Overbelastingsbeveiliging 8 brandt.

Bij activering van de veiligheidsinrichting laat u het apparaat afkoelen (ongeveer 15 minuten). Zodra het gele controlelampje Overbelastingsbeveiliging 8 dooft, is het apparaat weer bedrijfsklaar.
De beveiliging van de voedingsleidingen naar de contactdozen moet voldoen aan de voorschriften (VDE 0100). Veiligheidswandcontactdozen moeten met max. 16 A worden beveiligd (zekeringen of kabelbeveiligingsschakelaar). Hogere beveiligingen kunnen kabelbrand resp. brandschade aan gebouwen tot gevolg hebben.

Lasschild

RISICO VOOR DE GEZONDHEID!

Wanneer u het lasschild niet gebruikt, kan de vlamboog uv-straling en hitte verspreiden die schadelijk zijn voor de gezondheid en uw ogen verwonden. Gebruik het lasschild altijd, wanneer u last.

Lassen

LET OP! VERBRANDINGSGEVAAR!

Gelaste werkstukken zijn zeer heet, waardoor u zich eraan kunt verbranden. Gebruik altijd een tang om gelaste, hete werkstukken te verplaatsen.

Nadat u het lasapparaat elektrisch hebt aangesloten, gaat u als volgt te werk:

■ Verbind de aardingskabel met de aardingsklem 4 met het te lassen werkstuk. Let erop dat er een goed elektrisch contact is.
- Op de te lassen plaats moeten roest en verf van het werkstuk worden verwijderd.

■ Kies de materiaaldikte via de draaiknop ^7 .
■ Schakel het apparaat in.
■ Houd het lasschij 23 voor het gezicht en leid het gasmondstuk 9 naar de plaats van het werkstuk dat moet worden gelast.
Druk de toortsknop in om een vlamboog te verkrijgen. Wanneer de vlamboog brandt, voert het apparaat draad in het smeltbad.

Wanneer de lasspleet groot genoeg is, wordt de toorts 10 langzaam langs de gewenste zijde geleid. De afstand tussen het gasmondstuk en werkstuk moet zo klein mogelijk zijn (in geen geval groter dan 10 mm).
Pendel eventueel lichtjes om het smeltbad een beetje te vergroten.
De branddiepte (komt overeen met de diepte van de lasnaad in het materiaal) moet zo diep mogelijk zijn, het smeltbad mag echter niet door het werkstuk doorvallen.
De slak mag pas na het afkoelen van de naad worden verwijderd. Om een lashandeling aan een onderbroken naad verder te zetten:
■ Verwijder eerst de slak op het bevestigingspunt.
In de naadvoeg wordt de vlamboog ontstoken, naar de aansluitplaats geleid, daar juist gesmolten en vervolgens wordt de lasnaad verder geleid.

VOORZICHTIG!

Let erop dat de toorts na het lassen altijd op een geïsoleerde gd.

Schakel het lasapparaat na voltooiing van de laswerkzaamheden en bij pauze altijd uit en trek de stroomstekker altijd uit het stopcontact.

- Lasnaad maken

Steeknaad of duwend lassen

De toorts wordt naar voren geschoven. Resultaat: de branddiepte is kleiner, naadbreedte groter, bovenrups van de naad (zichtbaar oppervlak van de lasnaad) vlakker en de bindfouttolerantie (fout in de materiaalversmelting) groter.

Sleepnaad of trekkend lassen

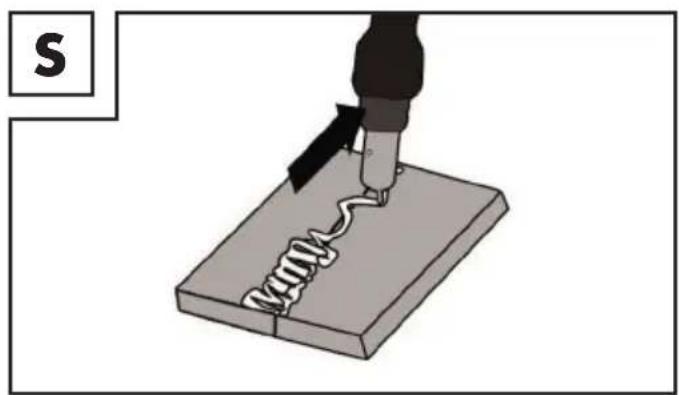

De toorts wordt van de lasnaad weggetrokken (afb. S). Resultaat: branddiepte groter, naadbreedte kleiner, bovenrups van naad hoger en de bindfouttolerantie kleiner.

Lasverbindingen

Er zijn twee basisverbindingen in de lastechniek: stompnaad- (buitenhoek) en hoeknaadverbinding (binnenhoek en overlapping).

Stompnaadverbindingen

Bij stompnaadverbindingen tot een materiaaldikte van 2 mm worden de lasranden volledig tegen elkaar aangebracht. Voor grotere diktes dient een afstand van 0,5–4 mm te worden gekozen. De ideale afstand is afhankelijk van het gelaste materiaal (aluminium resp. staal), de samenstelling van het materiaal en de gekozen lasmethode. Deze afstand dient aan een proefwerkstuk te worden bepaald.

Vlakke stompnaadverbindingen

Lassen moeten zonder onderbreking en met voldoende indringdiepte worden uitgevoerd, daarom is een goede voorbereiding uitermate belangrijk. De kwaliteit van het lasresultaat wordt beïnvloed door: de stroomsterkte, de afstand tussen de lasranden, de helling van de toorts en de diameter van de lasdraad. Hoe steiler de toorts tegenover het werkstuk wordt gehouden, hoe hoger de indringdiepte is en omgekeerd.

Om vervormingen die tijdens de materiaalbehandeling kunnen optreden, te voorkomen of te beperken, is het goed om de werkstukken met een voorziening vast te zetten. Het dient te worden vermeden om de gelaste structuur te verstijven, zodat breuken in de las worden vermeden. Deze moeilijkheden kunnen worden beperkt, wanneer de mogelijkheid bestaat om het werkstuk zo te draaien dat de las in twee tegenovergestelde doorvoeren kan worden geleid.

Lasverbindingen aan de buitenhoek

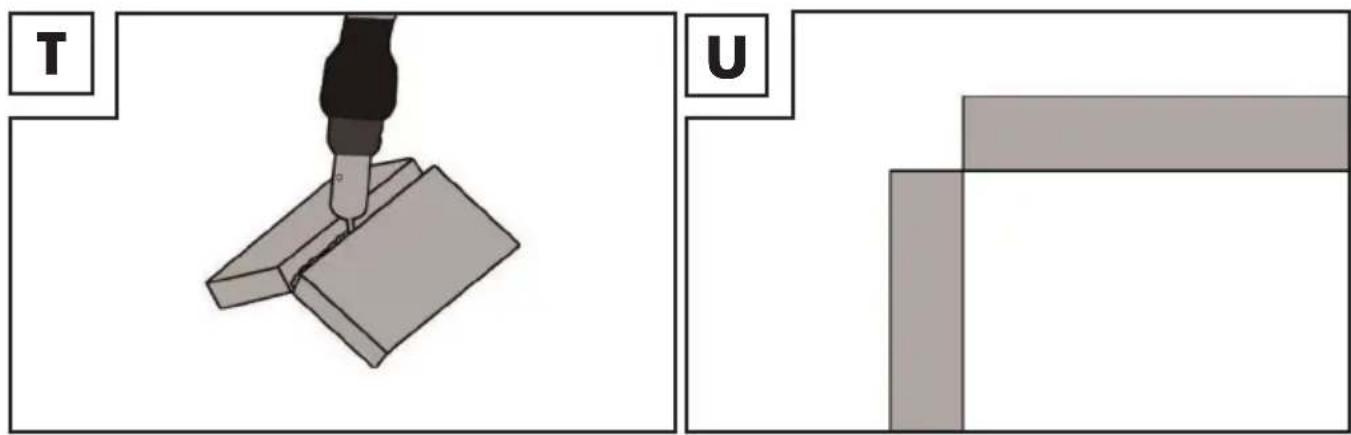

Dit type voorbereiding is zeer eenvoudig (afb. T, U).

Bij dikkere materialen is dit echter niet meer geschikt. In dit geval is het beter om een verbinding zoals hieronder voor te bereiden, waarbij de rand van een plaat wordt afgeschuind (afb. V).

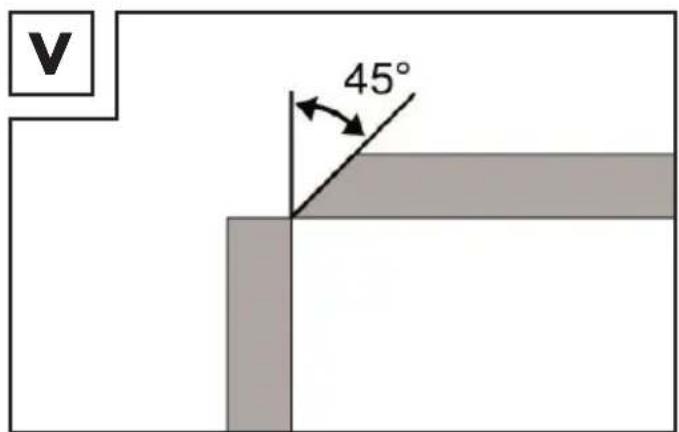

v 45°

Hoeklasverbindingen

Een hoeklas ontstaat wanneer de werkstukken loodrecht ten opzichte van elkaar staan. De las moet de vorm hebben van een gelijkzijdige driehoek en een kleine keelhoogte (afb. W, X).

Lasverbindingen in de binnenhoek

De voorbereiding van deze lasverbinding is zeer eenvoudig en wordt gebruikt voor diktes tot 5 mm. De maat "d" moet tot het minimum worden beperkt en moet in elk geval kleiner zijn dan 2 mm (afb. W).

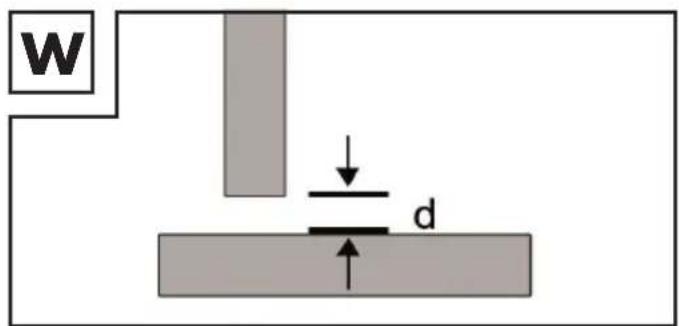

W d

Bij dikkere materialen is dit echter niet meer geschikt. In dit geval is het beter om een verbinding zoals in afbeelding V voor te bereiden, waarbij de rand van een plaat wordt afgeschuind.

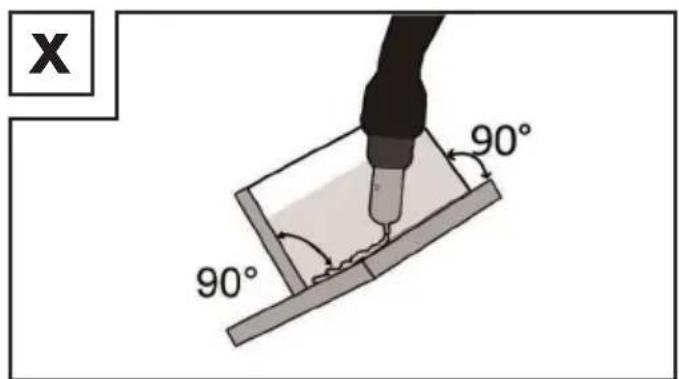

X 90° 90°

De meest gebruikelijke voorbereiding is die met rechte lasranden. De las kan door een normale hoe- klasnaad worden losgemaakt. De beide werkstukken moeten zo dicht als mogelijk tegen elkaar aan worden gebracht, zoals in afbeelding Y getoond.

Y

- Onderhoud

■ Verwijder stof en vervuilingen regelmatig van het apparaat.
■ Reinig het apparaat en de accessoires met een fijne borstel of een droge doek.

- Milieu-informatie en afvalverwijderingsrichtlijnen

VOER ELEKTRISCHE APPARATEN NIET AF VIA HET HUISVUIL! RECYCLING VAN GRONDSTOFFEN IN PLAATS VAN AFVALVERWIJDERING!

Conform de Europese richtlijn 2012/19/EU moet afgedankte elektrische apparatuur gescheiden worden afgevoerd en naar een inzamelpunt voor milieuvriendelijke recycling worden gebracht. Het symbool van de doorgestreepte afvalcontainer betekent dat dit apparaat aan het einde van de gebruiksduur niet via het huisvuil mag worden afgevoerd. Het apparaat dient bij daarvoor bedoelde inzamelpunten, recyclingwerven of afvalbedrijven te worden ingeleverd. De afvalverwijdering van uw defecte, ingezonden apparaten gebeurt voor u zonder kosten. Bovendien zijn verkopers van elektrische en elektronische apparaten en verkopers van levensmiddelen verplicht tot terugname. LIDL biedt u teruggavemogelijkheden direct in de filialen en winkels aan. Teruggave en afvalverwijdering zijn voor u gratis. Bij de aankoop van een nieuw apparaat heeft u het recht een overeenkomstig oud apparaat kosteloos terug te geven. Bovendien heeft u de mogelijkheid om, onaf-hankelijk van de aankoop van een nieuw apparaat, kosteloos (max. drie) oude apparaten af te geven, die een afmeting van niet groter dan 25 cm hebben. Wis vóór de teruggave alle persoonsgegevens. Verwijder vóór de teruggave batterijen/accu's of accumulatoren die niet door het oude apparaat worden omsloten, evenals lampen die zonder vernieling kunnen worden verwijderd, en lever deze in bij een apart inzamelpunt.

Cd = cadmium, Hg = kwik, Pb = lood. Breng gebruikte accu's naar een afvalinzamelpunt in uw plaats of gemeente of terug naar de dealer. Hiermee voldoet u aan de wettelijke verplichtingen en levert u een belangrijke bijdrage aan de bescherming van het milieu.

Let op de markering van de verschillende verpakkingsmaterialen en gooi deze eventueel gesorteerd als afval weg. De verpakkingsmaterialen zijn gemarkeerd met afkortingen (a) en cijfers (b) met de volgende betekenis:

1–7: Kunststoffen, 20–22: Papier en karton, 80–98: Composieten.

• EU-conformiteitsverklaring

Wij,

C. M. C. GmbH Holding

Documentverantwoordelijke:

Joachim Bettinger

Katharina-Loth-Str. 15

D-66386 St. Ingbert

Duitsland

verklaren alleen verantwoordelijk te zijn dat het product

Inverter-gevulde draadlasapparaat

Artikelnummer: 2831

Bouwjaar: 2025/18

IAN: 472024_2407

Model: PIFDS 120 B2

voldoet aan de belangrijke beveiligingsvereisten die in de Europese Richtlijnen

EU-laagspanningsrichtlijn

2014/35/EU

EU-richtlijn elektromagnetische compatibiliteit

2014/30/EU

RoHS-richtlijn

2011/65/EU+2015/863/EU

en in de wijzigingen hiervan zijn vastgelegd.

De fabrikant is de enige verantwoordelijke voor het opstellen van de conformiteitsverklaring.

Het bovengenoemde object van de Verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europese Parlement en de Raad d.d. 8 juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Voor de conformiteitsbeoordeling is gebruikgemaakt van de volgende geharmoniseerde normen:

EN 60974-6:2016

EN 60974-10:2021

St. Ingbert, 01-10-2024

C.M.C. GmbH Holding Katharina-Loth-Straße 15 66386 St.Ingbert Tel. [phone] Fax [phone] i.A.J.Ru#

i. o. Joachim Bettinger – Kwaliteitswaarborging –

- Aanwijzingen over garantie en afhandelen van de service

Garantie van C. M. C. GmbH Holding

Geachte klant,

U ontvangt 3 jaar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

• Garantievoorwaarden

De garantietermijn gaat in op de aankoopdatum. Bewaar het originele kassabon zorgvuldig. Dit document geldt als aankoopbewijs. Wanneer binnen 3 jaar na aankoopdatum van dit product een materiaal- of productiefout optreedt, dan zullen wij het product – naar ons oordeel – gratis repareren of vervangen. Deze garantie vereist dat het defecte apparaat binnen 3 jaar vanaf uw aankoop (kassabon) wordt ingediend en er schriftelijk kort wordt beschreven wat het gebrek is en wanneer het is opgetreden. Wanneer het defect onder onze garantie valt, ontvangt u het gerepareerde product of een nieuw product terug. Door de reparatie of de vervanging van het product begint geen nieuwe garantietermijn.

- Garantieperiode en wettelijke garantieclaims

De garantieperiode wordt door de waarborg niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Schade en defecten die eventueel al bij de aankoop aanwezig zijn, moeten onmiddellijk na het uitpakken worden gemeld. Reparaties na afloop van de garantieperiode dienen te worden betaald.

- Omvang van de garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest.

De garantie geldt voor materiaal- of productiefouten. De garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars of dergelijke onderdelen, die gemaakt zijn van glas. Deze garantie wordt ongeldig, wanneer het product werd beschadigd, niet correct werd gebruikt of werd onderhouden. Voor een deskundig gebruik van het product dienen alleen de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absoluut toepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen wordt gewaarschuwd. Het product is uitsluitend bestemd voor privégebruik en niet voor commerciële doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door een door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen, dient u de volgende aanwijzingen in acht te nemen:

Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik.
Het artikelnummer vindt u op het typeplaatje op het product, een gravure op het product, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op de achter- of onderzijde van het product.
Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de hierna genoemde serviceafdeling op te nemen.
- Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en de vermelding over wat het gebrek is en wanneer het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.
Op parkside-diy.com kunt u dit en vele andere handboeken bekijken en downloaden. Met deze QR-code gaat u rechtstreeks naar parkside-diy.com. Door middel van het invoeren van het artikelnummer (IAN) 472024_2407 komt u terecht bij de gebruiksaanwijzing van uw artikel.

PDF ONLINE parkside-diy.com

Service

Zo kunt u ons bereiken:

NL, BE

Naam: ITSw bv

Internetadres: www.cmc-creative.de

E-mail: [e-mail]

Telefoon: 0031 (0) 900-8724357

Kantoor: Duitsland

IAN 472024_2407

Let erop dat het volgende adres geen serviceadres is.

Neem eerst contact op met het hierboven vermelde servicepunt.

Adres: C. M. C. GmbH Holding, Katharina-Loth-Str. 15, DE-66386 St. Ingbert, DUITSLAND
