NÁVOD NA OBSLUHU PIFDS 120 B2 PARKSIDE

Prv než začnete čítať tento návod, rozložte si stranu s obrázkami a potom sa oboznámte so všetkými funkciami zariadenia.

ES

Použitie v súlade s určením.... Strana 149

Obsah balenia.... Strana 149

Opis súčastí.... Strana 150

Zváranie v stiesnených priestoroch.... Strana 157

Ochrana proti elektromagnetickému žiareniu a popáleninám ...... Strana 158

Klasifikácia zariadenia z hľadiska EMC ...... Strana 159

Pred uvedením do prevádzky....Strana 160

Montáž....Strana 160

Montáž ochranného zváračského štítu.... Strana 160

Zapnutie a vypnutie prístroja....Strana 161

Nastavenie zváracieho prúdu a posuvu drôtu.... Strana 161

Zváranie.... Strana 163

Vytvorenie zvaru .... Strana 163

Údržba....Strana 165

Informácie o ochrane životného prostredia a likvidácii......Strana 166

Vyhlásenie EÚ o zhode....Strana 166

Informácie o záruke a servise....Strana 167

Záručné podmienky.... Strana 167

Postup v prípade poškodenia v záruke.... Strana 168

Tabulka použitých piktogramov
	Pozor!Prečitajte si návod na obsluhu!		Nebezpečenstvo vážnych až smrteľných poraneni!
1 ~ 50 Hz	Prúdový vstup; počet fáz, symbol striedavého prúdu a menovitá hodnota frekvencie.		Pozor! Nebezpečenstvo zásahu elektrickým prúdom!
			Dôležité upozornenie!
	Symbol preškrtnutej nádoby na odpad na kolieskach znamená, že toto zariadenie podlieha smernici 2012/19/EÚ.		Obal a zariadenie zlikvidujte ekologicky!
	Zariadenie nepoužívajte mimo budov a nikdy v daždi!		Zváranie samoochranným trubičkovým drôtom
	Zásah elektrickým prúdom zo zváracej elektródy môže byť smrteľný!	IP21S	Druh krytia
	Vdychovanie dymu vznikajúceho pri zváraní môže poškodit’ vaše zdravie.		Vyrobené z recyklovaných materiálov.
	Iskry zo zvárania môžu spôsobit’ výbuch alebo požiar.		Jednofázový statický frekvenčný menič-transformátor-usmerňovač
	Silné svetlo a iné elektromagnetické žiarenie z elektrického oblúka môže poškodit’ zrak a spôsobit’ poranenie pokožky.	H	Izolačná trieda
	Elektromagnetické polia môžu rušit’ funkciu kardiostimulátorov.	U_2	Normované pracovné napätie.
	Pozor, možné nebezpečenstvá!	I_1max	Maximálna menovitá hodnota sieťového prúdu
[2KGH]	Maximálna menovitá hodnota zváracieho prúdu	I_1eff	Efektívna hodnota maximálneho sieťového prúdu
I_2	Menovitá hodnota zváracieho prúdu	=	Uzemňovacia svorka
	Kontrolka ochrany proti preťaženiu Kontrolka sieťovej prípojky
	Maximálna menovitá hodnota doby zvárania v prerušovanom režime _ON^t		Maximálna menovitá hodnota doby zvárania v priebežnom režime _ON (max)^t

INVERTOROVÁ ZVÁRAČKA NA TRUBIČKOVÝ DRÔT PIFDS 120 B2

• Úvod

Rozhodli ste sa pre prvotriedny výrobok od našej spoločnosti. Pred prvým uvedením do prevádzky sa oboznámte s výrobkom. K tomu si pozorne prečítajte

nasledujúci návod na obsluhu a bezpečnostné pokyny. Tento výrobok môžu uvádzať do prevádzky len poučené osoby.

NEDOVOLTE, ABY SA VÝROBOK DOSTAL DO RÚK DEŤOM!

- Použitie v súlade s určením

Prístroj je určený na zváranie samoochranným trubičkovým drôtom za predpokladu použitia príslušného drôtu. Nie je potrebný žiadny dálší plyn. Ochranný plyn je v drôte obsiahnutý v práškovej forme, także je smerovaný priamo do oblúka a zaisťuje, že prístroj je pri práci vonku necitlivý na vietor. Môžu sa používať len drôtové elektródy vhodné pre toto zariadenie. Súčasťou použitia v súlade s určením je tiež dodržiavanie bezpečnostných pokynov, montážneho návodu a prevádzkových upozornení v návode na obsluhu.

Je potrebné čo najpresnejšie dodržiavať platné bezpečnostné predpisy. Prístroj sa nesmie používať:

• v nedostatočne vetraných priestoroch,
  – v potenciálne výbušnom prostredí,
  – na rozmrazovanie rúr,
  – v blízkosti osób s kardiostimulátormi ani
  – v blízkosti l'ahko zápalných materiálov.

Používajte výrobok iba tak, ako je tu popísané a len na tu uvedené účely. Tento návod starostlivo uschovajte. Pri postúpení výrobku tretej osobe s ním odovzdajte aj všetky sprievodné dokumenty.

Akékolvek spôsoby použitia, ktoré nie sú v súlade s určením, sú zakázané a potenciálne nebezpečné. Na škody spôsobené nedodržaním pokynov alebo nesprávnym použitím sa nevztahuje záruka a nespadajú do rozsahu ručenia výrobcu. Prístroj nie je určený na komerčné použitie. Komerčné použitie ruší platnosť záruky.

- Obsah balenia

Aj pri používaní prístroja v súlade s predpismi pretrvávajú vždy zvyškové riziká. V súvislosti s konštrukciou a vyhotovením tejto zváračky na trubičkový drôt sa môžu vyskytnúť nasledujúce nebezpečenstvá:

■ poranenia oka v dôsledku pôsobenia silného svetla a iného elektromagnetického žiarenia,
- kontakt s horúcimi dielmi prístroja alebo obrobku (popáleniny),
nebezpečenstvo úrazu a požiaru z odletujúcich iskier alebo čiastočiek škvary (v prípade neodborného zabezpečenia),
zdraviu škodlivé emisie dymu, pár a plynov v prípade nedostatku vzduchu, resp. nedostatočného odsávania v uzavretých priestoroch.

Zvyškovým rizikám zabránite tak, že budete používať prístroj uvážene a podľa predpisov, s dodržiavaním všetkých pokynov.

• Opis súčastí

1 Kryt jednotky na posuv drôtu
2 Nosný popruh
3 Sietová zástrčka
4 Uzemňovací kábel s uzemňovacou svorkou
5 Hlavný vypínač ZAP / VYP
6 Kontrolka sietovej prípojky
7 Otočný regulátor na nastavenie hrúbky materiálu
8 Kontrolka ochrany proti preťaženiu
9 Tryska horáka
10 Horák
11 Tlačidlo horáka
12 Hadicová zostava
13 Zváracia tryska (0,6 mm)
14 Zváracia tryska (0,8 mm)
15 Zváracia tryska (0,9 mm)
16 Zváracia tryska (1,0 mm)
17 Zváracia cievka na zváranie trubičkovým drôtom (zvitok drôtu) ∅ 0,9 mm / 450 g
18 kladivo na trosku s drôtenou kefou
19 Kladka posuvu
20 Teleso štítu
21 Tmavé zváracie sklo
22 Držadlo
23 Ochranný zváračský štít po montáži
24 Montážna spona
25 Zámok ochranného skla
26 Namontovaná rukoväť
27 Nastavovacia skrutka
28 Jednotka prítlačnej kladky
29 Držiak kladky
30 Držiak kladky posuvu
31 Priechodka drôtu
32 Držiak drôtu
33 Hrdlo horáka

- Technické údaje

Sietová prípojka: 230 V\~/50 Hz (striedavý prúd)

Maximálna menovitá hodnota sietového prúdu: I 17,3 A

Efektívna hodnota maximálneho menovitého prúdu: I 11,3 A

Odporúčaná hrúbka materiálu: 0,8–3,0 mm

V priebehu dálšieho vývoja môže dochádzať k technickým a optickým zmenám prístroja bez predchádzajúceho upozornenia. Všetky rozmery, pokyny a údaje v tomto návode na obsluhu sa preto poskytujú bez záruky. Z tohto dôvodu si na základe tohto návodu na obsluhu nemožno uplatňovať žiadne právne nároky.

⚠️Pozorne si prečítajte tento návod na použitie a dodržiavajte uvedené pokyny. Oboznámte sa prostredníctvom tohto návodu na obsluhu so zariadením, jeho správnym používaním a bezpečnostnými pokynmi. Na typovom štítku sú uvedené všetky technické údaje tejto zváračky. Informujte sa o technických špecifikáciách tohto zariadenia.

■ Opravy a údržbové práce môže vykonávať len kvalifikovaný elektrotechnik.
■ Používajte len zváracie káble dodané spolu s prístrojom.
Zariadenie by počas prevádzky nemalo stát priamo pri stene a nemalo by byť zakryté ani zasunuté medzi inými zariadeniami, aby bol cez vetracie štrbiny možný dostatočný prívod vzduchu. Presvedčte sa, že je prístroj správne pripojený k sietovému napätiu. Vyvarujte sa akémukolívek namáhaniu sietového kábla tahom. Pred inštaláciou zariadenia na iné miesto vytiahnite sietovú zástrčku zo zásuvky.
Ak nie je prístroj v prevádzke, vždy ho vypnite hlavným vypínačom. Držiak elektród položte na izolovanú podložku, elektródy vyberte z držiaka najskôr po 15 minútach chladenia.
Dbajte na bezchybný stav zváracích káblov, horáka aj uzemňovacích svoriek. Opotrebovanie izolácie a častí pod napätím môže predstavovať nebezpečenstvo a znižovať kvalitu zvárania.

• Pri oblúkovom zváraní vznikajú iskry, roztavené kovové časti a dym. Z tohto dôvodu dbajte na tieto pokyny: Z pracoviska a jeho bezprostrednej blízkosti odstráňte všetky horľavé látky a materiály.
  ■ Zaistite vetranie pracoviska.
  ■ Nezvárajte na nádobách, nádržiach ani rúrach, ktoré obsahujú alebo obsahovali horľavé kvapaliny alebo plyny.

⚠️ VÝSTRAHA! Vyhnite sa akémukolívek priamemu kontaktu so zváracím obvodom. Napätie naprázdno medzi klieštami elektród a uzemňovacou svorkou môže byť nebezpečné a hrozí riziko úrazu elektrickým prúdom.

Zariadenie neskladujte vo vlhkom či mokrom prostredí ani v daždi. Platí trieda ochrany IP21S.
- Chráňte si oči špeciálnymi ochrannými okuliarmi (trieda DIN 9–10), ktoré pripevníte na dodaný zvárací štít. Na ochranu pokožky pred ultrafialovým žiarením elektrického oblúka používajte rukavice a suchý ochranný odev bez oleja a mastnoty.

⚠️ VÝSTRAHA! Zvárací zdroj nepoužívajte na rozmrazovanie rúr.

Majte na pamäti:

Svetlo a iné elektromagnetické žiarenie z elektrického oblúka môže poškodit' zrak a spôsobit' popálenie pokožky.
- Pri zváraní elektrickým oblúkom vznikajú iskry a dochádza k odkvapkávaniu roztaveného kovu. Zváraný obrobok sa rozžeraví a zostáva pomerne dlho velími horúci. Preto sa obrobku nedotýkaite holými rukami.
- Pri zváraní elektrickým oblúkom sa uvolňujú zdraviu škodlivé výpary. Dbajte na to, aby ste ich podľa možnosti nevdychovali.
- Chráňte sa pred nebezpečnými účinkami elektrického oblúka a zabezpečte, aby sa ostatné osoby, ktoré sa nepodiel’ajú na zváracích prácach, nepribližovali k elektrickému oblúku na vzdialenost menšiu ako 2 m.

POZOR!

■ Počas prevádzky zváračky môže v závislosti od podmienok v miestnej sieti dochádzať k poruchám napájania iných spotrebičov.

152 \$K

V prípade pochybností sa obrátte na svojho dodávatel'a elektrickej energie.

Počas prevádzky zváračky môže dôjst' k poruchám funkcie iných zariadení, napr. načúvacích prístrojov, kardiostimulátorov a pod.

- Zdroje nebezpečenstva pri zváraní elektrickým oblúkom

Pri zváraní elektrickým oblúkom jestvuje viacero zdrojov nebezpečenstva. Preto je obzvlášť dôležité, aby zvárač dodržiaval nasledujúce pravidlá, aby neohrozil seba a ostatných a zabránil poškodeniu zariadení a zdravia osôb.

Práce súvisiace so sieťovým napätím, napr. na kábloch, zástrčkách, zásuvkách atd., môže vykonávať len kvalifikovaný elektrotechnik v súlade s národnými a miestnymi predpismi.
V prípade nehody okamžite odpojte zváračku od napájania.
- Pri výskyte elektrického dotykového napätia okamžite zariadenie vypnite a nechajte ho skontrolovať kvalifikovanému elektrotechnikovi.
■ Pokial'ide o zvárací prúd, vždy dbajte na bezchybné elektrické kontakty.
- Pri zváraní vždy noste na obidvoch rukách izolačné rukavice. Ruka-vice chránia pred zásahom elektrickým prúdom (napätím zváracieho obvodu naprázdno), pred škodlivým žiarením (tepelným a ultrafialovým), ako aj pred rozžeraveným kovom a jeho odprskávaním.
Noste pevnú izolačnú obuv. Obuv musí izolovať aj za mokra. Poltopánky nie sú vhodné, kedže odkvapkávajúci horúci kov môže spôsobit popáleniny.
Noste vhodný ochranný odev, nič zo syntetických materiálov.
Nepozerajte sa do elektrického oblúka bez ochrany zraku, používajte zváračský štít len s predpísaným ochranným sklom podľa normy DIN. Elektrický oblúk vydáva okrem viditelného a tepelného žiarenia, ktoré môže spôsobit’ oslepenie a popáleniny, aj ultrafialové lúče. Toto neviditelné ultrafialové žiarenie spôsobuje pri nedostatočnej ochrane velmi bolestivý zápal spojiviek, ktorý sa prejaví až s oneskorením niekolkých hodín. Okrem toho

zapríčiňuje ultrafialové žiarenie na nechránenej pokožke popáleniny ako pri spálení pokožky od slnka.

Na tieto nebezpečenstvá treba upozornit' aj osoby a pomocný personál v blízkosti elektrického oblúka a je ich potrebné vybavit potrebnými ochrannými prostriedkami. V prípade potreby posta-vit' ochranné steny.

- Pri zváraní najmä v malých miestnostiach zabezpečte dostatočný prísun čerstvého vzduchu, kedže sa tvoria dymové splodiny a škodlivé plyny.

Na nádobách, ktoré sa používajú na skladovanie plynov, palív, minerálnych olejov a podobne, sa nesmú vykonávať zváracie práce, a to aj keď boli už dávnejšie vyprázdnené – hrozí nebezpečenstvo výbuchu zo zvyškov týchto látok.

Na priestory s nebezpečenstvom požiaru a výbuchu sa vztahujú osobitné predpisy.

Zvarové spoje, ktoré sú vystavené vysokému namáhaniu a musia spíňať určité bezpečnostné požiadavky, môžu zhotovovať len špeciálne vyškolení a certifikovaní zvárači. Ide napr. o tlakové kotly, kol'ajnice, spojky prívesov a pod.

⚠ POZOR! Uzemňovaciu svorku pripájajte vždy čo najbližšie k miestu zvaru, aby k nej mal zvárací prúd od elektródy čo najkratšiu cestu. Nikdy nespájajte uzemňovaciu svorku s telesom zváračky! Uzemňovaciu svorku nikdy nepripájajte na uzemnené diely, ktoré sú príliš vzdialené od obrobku, napr. na vodovodnú rúru v inom rohu miestnosti. V opačnom prípade môže dôjst'k poškode-niu uzemňovacieho systému miestnosti, v ktorej zvárate.

Zváračku nepoužívajte vo vlhkom prostredí.

Zváračku umiestňujte len na rovné miesto.

Zváračku nepoužívajte v daždi.

Výstup bol meraný pri teplote okolia 20 °C, doba zvárania môže byť pri vyšších teplotách kratšia.

Zásah elektrickým prúdom zo zváracej elektródy môže byť smr-telný. Nezvárajte v daždi alebo snežení. Pri práci používajte suché izolačné rukavice.

Nedotýkajte sa elektródy holými rukami. Nepoužívajte mokré alebo poškodené rukavice. Chráňte sa pred úrazom elektrickým prúdom odizolovaním od obrobku. Neotvárajte kryt zariadenia.

Vdychovanie dymu vznikajúceho pri zváraní môže ohroziť vaše zdravie. Nedržte hlavu v zadymenom priestore. Používajte zariadenia v otvore-ných priestoroch. Na odstránenie dymu použite odvzdušnenie.

Ohrozenie iskrami zo zvárania:

Iskry zo zvárania môžu spôsobit' výbuch alebo požiar. Udržujte horl'avé materiály v dostatočnej vzdialenosti od miesta zvárania. Nezvárajte v blízkosti horl'avých látok. Iskry zo zvárania môžu spôsobit' požiar. Majte poruke pripravený hasiaci prístroj a pozorovatel'a, ktorý ho môže ihned' použit'. Nevykonávajte zváranie na prepravných bubnoch ani uzavretých nádobách žiadneho druhu.

Ohrozenie elektromagnetickým žiarením elektrického oblúka:

Silné svetlo a iné elektromagnetické žiarenie z elektrického oblúka môže poškodit zrak a spôsobit poranenie pokožky. Noste vhodnú pokrývku hlavy a ochranné okuliare. Noste ochranu sluchu a vysoko si vyhrňte golier. Použite ochrannú zváračskú kuklu a dbajte na správne nastavenie filtra. Použite úplnú ochranu tela.

Pomocou jasného svetelného zdroja (napríklad zapalovač) sa vždy pred začiatkom zváračských prác presvedčte o riadnej funkcii zváračského štítu.

Prskanie pri zváraní môže poškodit ochranné sklo. Poškodené alebo poškriabané ochranné sklá ihned' vymeňte.

■ Poškodené alebo silno znečistené, prípadne postriekané súčasti ihned' vymeňte.

Zariadenie môžu prevádzkovat len osoby, ktoré dovršili vek 16 rokov.

■ Zoznámte sa s bezpečnostnými predpismi pre zváranie. Berte pritom do úvahy aj bezpečnostné pokyny pre vašu zváračku.

- Pri zváraní si vždy nasadte zváračský štít. Ak ho nepoužijete, môžete si privodit vážne poškodenie sietnice.

■ Počas zvárania noste vždy ochranný odev.

Nikdy nepoužívajte zváračský štít bez ochranného skla, inak sa môže poškodiť zrakový orgán. Hrozí nebezpečenstvo poškodenia zraku!

Pri zváraní v prostredí so zvýšenými elektrickými rizikami je potrebné dodržiavať nasledujúce bezpečnostné pokyny.

Prostredia so zvýšenými elektrickými rizikami sa vyskytujú napr.:

na pracoviskách s obmedzeným priestorom pre pohyb, ked' zvárač pracuje v nútenej polohe (napr. kolenačky, v sede, v l'ahu) a dotýka sa elektricky vodivých dielov,
na pracoviskách, ktoré sú úplne alebo čiastočne elektricky vodivo ohraničené a kde vzniká značné riziko náhodným dotykom zo strany zvárača,
na mokrých, vlhkých alebo horúcich pracoviskách, kde vlhkost vzduchu alebo pot výrazne znižujú odpor lůdskej kože a izolačné vlastnosti ochranného vybavenia.

Prostredie so zvýšenými elektrickými rizikami môže vytvorit tiež kovový rebrík alebo lešenie.

V takomto prostredí je potrebné používať izolačné podložky a medzivrstvy a tiež nosiť rukavice s manžetou a pokrývku hlavy

z kože alebo iných izolujúcich látok, aby ste izolovali svoje telo voči zemi. Zvárací zdroj sa musí nachádzať mimo pracovnej zóny, resp. elektricky vodivých plôch, a tiež mimo dosahu zvárača.

Dodatočnú ochranu proti zásahu sietovým prúdom v prípade výskytu chyby možno zabezpečit použitím prúdového chrániča, ktorý sa prevádzkuje so zvodovým prúdom nepresahujúcim 30 mA, a ktorý napája všetky zariadenia v blízkosti, ktoré sú napájané zo siete. Prúdový chránič musí byť vhodný pre všetky druhy prúdu.

Musia byť l'ahko dostupné prostriedky na rýchle elektrické odpojenie zváracieho zdroja alebo zváracieho obvodu (napr. zariadenie na núdzové vypnutie). Pri použití zváračiek v podmienkach s elektrickým ohrozením nesmie výstupné napätie zváračky pri chode naprázdno prekročit 113 V (maximálna hodnota). Na základe výstupného napätia možno túto zváračku používať v nasledujúcich prípadoch.

Zváranie v stiesnených priestoroch

Pri zváraní v stiesnených priestoroch môže dôjst' k ohrozeniu toxic-kými plynmi (nebezpečenstvo udusenia).

V stiesnených priestoroch sa smie zvárať len vtedy, ak sa v bezprostrednej blízkosti zdržujú poučené osoby, ktoré môžu zasiahnuť v prípade núdze. V takýchto prípadoch musí pred začiatkom zvárania situáciu posúdiť odborník, ktorý určí potrebné kroky na zaistenie bezpečnosti práce, a tiež aké bezpečnostné opatrenia je potrebné prijať počas samotného zvárania.

Ak je súčasne v prevádzke viac zváracích zdrojov, môže dôjst' k sčítaniu ich napätí naprázdno, a tým k zvýšeným elektrickým rizikám. Zváracie zdroje musia byť pripojené tak, aby sa minimalizovalo toto ohrozenie. Jednotlivé zváracie zdroje s ich samostatnými riadeniami a prípojkami musia byť jasne označené, aby bolo možné rozpoznať, čo patrí k príslušnému zváraciemu obvodu.

- Použitie ramenného popruhu

Zváranie je zakázané, ked' sa zvárací zdroj alebo jednotka posuvu drôtu prenáša, napr. pomocou ramenného popruhu.

Účelom je zamedzit:

• riziku straty rovnováhy pri tahaní pripojených káblov alebo hadíc
  zvýšenému riziku zásahu elektrickým prúdom, kedže pri používaní zváracieho zdroja triedy I, ktorého teleso je uzemnené jeho ochranným vodičom, sa zvárač dostáva do kontaktu so zemou.

- Ochranný odev

Počas práce musí byť zvárač na celom tele chránený zodpovedajúcim odevom a ochranou tváre proti žiareniu a popáleninám. Dodržte tieto pokyny:

– pred zváračskými prácami si oblečte ochranný odev,
– natiahnite si rukavice,
– otvorte okná, aby sa zabezpečil prívod vzduchu,
- noste ochranné okuliare.

Na oboch rukách je potrebné nosit' rukavice s manžetou z vhodného materiálu (koža). Tie musia byť v bezchybnom stave.

Na ochranu odevu proti odletovaniu iskier a popáleninám je potrebné nosit' vhodné zástery. Ak si to vyžaduje druh práce, napríklad zváranie nad hlavou, je potrebné nosit' ochranný odev a, ak je to nevyhnutné, tiež ochranu hlavy.

- Ochrana proti elektromagnetickému žiareniu a popáleninám

Pracovisko označte výveskou „Pozor! Nepozerajte sa do plameňa!“, ktorá bude upozorňovať na nebezpečenstvo poškodenia zraku. Pracoviská je potrebné odtieniť pokial’ možno tak, aby boli chránené osoby, ktoré sa nachádzajú v blízkosti. Je potrebné zabezpečiť, aby sa nepovolané osoby nepribližovali k miestu vykonávania zváracích prác.

V bezprostrednej blízkosti stacionárnych pracovísk sa nesmú nachádzať steny so svetlou farbou ani ligotavé steny. Okná

je potrebné chrániť proti elektromagnetickému žiareniu a jeho odrazu aspoň do výšky hlavy, napríklad vhodným náterom.

- Klasifikácia zariadenia z hládiska EMC

Podl'a normy IEC 60974-10 ide o zváračku s elektromagnetickou kompatibilitou triedy A. Zariadenia triedy A sú zariadenia, ktoré sú vhodné na používanie vo všetkých oblastiach okrem obytných zón, a tých, ktoré sú priamo pripojené k verejnej nízkonapätovej sieti, ktorá napája (aj) obytné budovy. Zariadenia triedy A musia splňať hraničné hodnoty pre triedu A.

⚠️ VÝSTRAHA: Zariadenia triedy A sú určené na použitie v priemyselnom prostredí. Kvôli rušeniu z prevádzky a vyžarovania týchto zariadení môžu nastať tažkosti so zabezpečením elektromagnetickej kompatibility v iných prostrediach.

Hoci zváračka spíňa emisné limity špecifikované v norme, môžu takéto zariadenia aj napriek tomu spôsobovať elektromagnetické rušenie citlivých zariadení a prístrojov. Za rušenia, ktoré vzniknú pri výkone prác elektrickým oblúkom, zodpovedá používatel’ a musí vykonať vhodné ochranné opatrenia. Pritom musí používatel’ zohladniť najmä:

– sietové, riadiace, signálne a telekomunikačné vedenia,
– počítače a iné prístroje riadené mikroprocesormi,
– televízne a rádiové prijímače a iné prehrávacie zariadenia,
– elektronické a elektrické bezpečnostné zariadenia,
- osoby s kardiostimulátormi alebo načúvacími prístrojmi,
- meracie a kalibračné zariadenia,
- odolnost iných zariadení nachádzajúcich sa v okolí proti rušeniu,
– denný čas, v ktorom sa vykonávajú práce.

– vybavit sietovú prípojku sietovým filtrom,
- vykonávať pravidelnú údržbu zariadenia a udržiavať ho v dobrom stave,
– zváracie káble by mali byť celkom rozvinuté a vedené po podlahe pokiaľ možno súbežne,
– prístroje a zariadenia ohrozené rušivým vyžarovaním treba pokial' možno odstrániť z pracovnej zóny alebo sa musia odtieniť.

- Pred uvedením do prevádzky

Vyberte všetky súčasti z obalov a skontrolujte, či zváračka na zváranie trubičkovým drôtom alebo jednotlivé diely nevykazujú poškodenia. V takom prípade zváračku nepoužívajte. Obrátte sa na výrobcu na uvedenej adrese servisu.

Odstráňte všetky ochranné fólie a iné prepravné obaly.

■ Skontrolujte, či je zásielka úplná.

- Montáž

- Montáž ochranného zváračského štítu

Tmavé zváračské sklo ^21 vložte nápisom nahor do telesa štítu ^20 (pozri obr. C). Nápis na tmavom zváračskom skle ^21 musí byť následne viditelný z čelnej strany ochranného štítu.
Zvnútra nasuňte držiak do príslušného otvoru telesa štítu, až kým zapadne (pozri obr. D).

Aby ste predišli riziku úrazu elektrickým prúdom, zraneniu alebo poškodeniu, vytiahnite vždy pred údržbou alebo prípravou práce sietovú zástrčku zo sietovej zásuvky.

UPOZORNENIE:

Podľa použitia budú potrebné rozličné zváracie drôty. V tomto prístroji je možné používať zváracie drôty s priemerom 0,6–1,0 mm.

Kladka posuvu, zváracia tryska a priemer drôtu si musia navzájom zodpovedať. Zariadenie je vhodné pre cievky s drôtom s hmotnosťou najviac 1000 g.

Odblokujte a otvorte kryt jednotky posuvu drôtu 1 tak, že odblokovacie tlačidlo posuniete smerom nahor.
Odblokujte jednotku kladky zatlačením a otočením držiaka kladky 29 proti smeru hodinových ručičiek (pozri obr. F).
Stiahnite držiak kladky a oporný kotúč z hriadela (pozri obr. F).

UPOZORNENIE:

Zváraciu cievku s trubičkovým drôtoň úplne rozbalte, aby sa mohla volne odvíjať. Neuvolňujte však ešte koniec drôtu (pozri obr. G).
■ Nasadte cievku s drótom na hriadel. Dávajte pozor, aby sa cievka odvíjala na strane vedenia drôtu (pozri obr. G).
Znova nasadte oporný kotúč a držiak kladky 29 a zaistite ich zatlačením a otočením v smere hodinových ručičiek (pozri obr. G).

■ Uvolnite nastavovaciu skrutku ^27 a otočte ju smerom nadol (pozri obr. H).

Jednotku prítlačnej kladky ^28 vytočte do strany (pozri obr. I).

Uvolnite držiak kladky posuvu 30 otočením proti smeru hodinových ručičiek a vytiahnutím smerom dopredu (pozri obr. J).

Na hornej strane kladky posuvu skontrolujte 19, či je daná zodpovedajúca hrúbka drôtu. V prípade potreby sa musí kladka posuvu otočit alebo vymenit. Dodaný zvárací drôt (∅ 0,9 mm)

Drôt sa musí nachádzať v prednej drážke!

Znova nasadte držiak kladky posuva 30 a pevne ho priskrutkujte v smere hodinových ručičiek.
Odstráňte trysku horák ^9 otáčaním proti smeru hodinových ručičiek (pozri obr. K).
Vyskrutkujte zváraciu trysku ^15 (pozri obr. K).
Vedte hadicovú zostavu 12 čo najpriamejšie preč od zváračky (po zemi).

Vyberte koniec drôtu z okraja cievky (pozri obr. L).
■ Skrátte koniec drôtu pomocou štípacích klieští alebo bočného noža, aby ste odstránili poškodený ohnutý koniec drôtu (pozri obr. L).

⚠ UPOZORNENIE: Drôt sa musí po celú dobu držať napnutý, aby sa neuvolníl a neodvinul! V tejto súvislosti odporúčame, aby sa práce vykonávali vždy s asistenciou dálšej osoby.

Trubičkový drôt pretiahnite vedením ^31 (pozri obr. M).
Drôt vedte pozdíž kladky posuv ^19 a potom ho zasuňte do uchytenia drôtu ^32 (pozri obr. N).
Jednotku prítlačnej kladky natočte smerom ku kladke posuvu 19 (pozri obr. O).
Zaveste nastavovaciu skrutk27 (pozri obr. O).

Pomocou nastavovacej skrutky nastavte protitlak. Zvárací drôt musí byť pevne uložený medzi prítlačnou kladkou a kladkou posuvu ^19 v hornom vedení tak, aby sa nestlačil (pozri obr. O).

Teraz posúva posuvný systém drôtu zvárací drôt cez hadicovú zostavu 12 a horák 10
Hned'ako bude drôt vyčnievať 1–2 cm z hrdla horáka 33, znova uvolnite tlačidlo horáka 11 (pozri obr. M).

Zváračku znova vypnite.
Znova naskrutkujte zváraciu trysk ^15 . Dbajte na to, aby zváracia tryska ^15 súhlasila s priemerom použitého zváracieho drôtu (pozri obr. Q). Pri dodanom zváracom drôte (∅ 0,9 mm) sa musí použit zváracia tryska ^15 s označením 0,9 mm.
Trysku horák9 znova naskrutkujte na hrdlo horáka33 (pozri obr. R).

⚠️ POZOR! Aby ste predišli riziku úrazu elektrickým prúdom, zraneniu alebo poškodeniu, vytiahnite vždy pred údržbou alebo prípravou práce sieťovú zástrčku zo zásuvky.

• Uvedenie do prevádzky
• Zapnutie a vypnutie prístroja
Zváračku zapínajte a vypínajte hlavným ^5 vypínačom. Ak nebudete zváračku dlhší čas používať, vytiahnite sieťovú zástrčku zo zásuvky. Iba potom bude prístroj úplne bez prúdu.
Nastavenie zváracieho prúdu a posuvu drôtu

Otočným regulátorom 7 na prednej strane zváračky možno nastaviť hrúbku zváraného materiálu. Prúd a posuv drôtu sa reguluje automaticky.

Odporúčaný priemer zváracieho drôtu pri daných hrúbkach materiálu:

Priemer zváracieho drôtu Hrúbka obrobku
0,6 mm 0,8–1,5 mm
0,8 mm 0,8–2,0 mm
0,9 mm 0,8–3,0 mm
1,0 mm 1,0–3,0 mm

V nasledujúcej tabulke sú uvedené rozsahy zváracieho prúdu v závislosti od zvoleného nastavenia hrúbky materiálu:

Nastavená hrúbka materiálu Rozsah zváracieho prúdu
0,8 mm 20–45 A
1,5 mm 45–60 A
2 mm 75–90 A
2,5 mm 90–110 A
3 mm 110–120 A

Ochrana proti preťaženiu

Zváračka je chránená proti tepelnému preťaženiu automatickým ochranným zariadením (termostat s automatickým opätovným zapnutím). Pri preťažení preruší ochranné zariadenie prúdový obvod a rozsvieti sa žltá kontrolka ochrany proti 8 preťaženiu.

• Pri aktivácii ochranného zariadenia nechajte prístroj vychladnút (cca 15 minút). Po zhasnutí žltej kontrolky 8 ochrany proti preťaženiu je prístroj znovu prevádzkyschopný.
  Poistka pripojovacích káblov k sieťovým zásuvkám musí byť v súlade s predpismi (VDE 0100). Zásuvky ochranného kontaktu môžu byť istené najviac na 16 A (poistky alebo ochranný spínač vedenia), silnejšie poistky môžu mať za následok požiar na vedení alebo poškodenie budovy požiarom.

⚠️ NEBEZPEČENSTVO OHROZENIA ZDRAVIA! Ak nepoužívate ochranný zváračský štít, riskujete poškodenie zraku z titulu škodlivého ultrafialového a tepelného žiarenia z elektrického oblúka. Pri zváraní vždy používajte ochranný zváračský štít.

Zváranie

⚠️ POZOR! NEBEZPEČENSTVO POPÁLENIA! Zvárané obrobky

sú velmi horúce a možno sa o ne popáliť. Na manipuláciu so zváranými horúcimi obrobkami používajte vždy kliešte.

Pripojte uzemňovací kábel s uzemňovacou svorkou 4 na zváraný obrobok. Dávajte pozor, aby mala svorka dobrý elektrický kontakt.
Na zváranom mieste treba obrobok očistit od hrdze a farby.
Otočným regulátorom si navolte danú hrúbku materiálu.
Zapnite prístroj.
Držte ochranný zváračský šm pred tvárou a zavedte trysku 9 horáka na miesto obrobku, kde sa má zvárat.
Stlačte tlačidlo horáka na aktiváciu elektrického oblúka. Ak svetelný oblúk horí, zavádza prístroj drôt do miesta zvaru.
Ak je zvarová šošovka dostatočne velká, vedte horák 10 pomaly pozdíž požadovanej hrany. Vzdialenost medzi tryskou horáka a obrobkom má byt podl'a možnosti čo najkratšia (v žiadnom prípade nie väčšia ako 10 mm).
V prípade potreby ňou mierne pohybujte sem a tam, aby sa miesto zvaru trochu zväčšilo.
Híbka prevarenia (zodpovedá híbke zvaru v materiálí) má byť podľa možnosti čo najhlbšia, ale zvarový kúpel' nemá prepadávať cez obrobok.
Troska sa môže zo zvaru odstrániť až po vychladnutí. Na pokračovanie zvárania prerušeného zvaru:
Najskôr odstráňte trosku na mieste nasadenia.
Elektrický oblúk sa zapáli v zvarovej drážke, potom sa zavedie na miesto pripojenia, ktoré sa dôkladne roztaví, a následne sa pokračuje so zvarom.

Bodový zvar alebo bodové zváranie

Horák sa posúva dopredu. Výsledok: Híbka závaru je menšia, šírka zvaru väčšia, vrchná húsenica zvaru (viditelný povrch zvarového švu) plochšia a tolerancia chyby viazania (chyba v roztavení materiálu) väčšia.

Čtahaný zvar alebo tahané zváranie

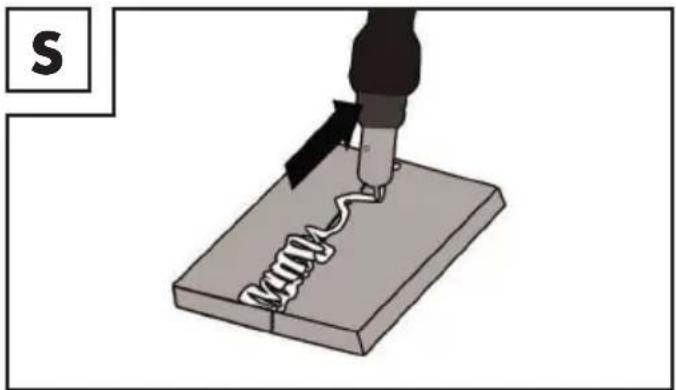

Horák sa fahá smerom od zvaru (obr. S). Výsledok: Híbka závaru je väčšia, šírka zvaru menšia, horná húsenica vyššia a tolerancia chyby viazania nižšia.

Zvarové spoje

V zváracej technike existujú dva základné typy spojov: Spoj tupým (vonkajší roh) a kútovým zvarom (vnútorný roh a prekrytie).

Tupé zvarové spoje

Pri zváraní materiálov do hrúbky 2 mm tupým zvarom sa zvárané okraje obrobkov úplne prirážajú k sebe. Pre väčšie hrúbky by sa mala zvolit vzdialenosť 0,5–4 mm. Ideálna vzdialenosť závisí od

zváraného materiálu (hliník alebo ocel), jeho zloženia, ako aj zvoleného druhu zvárania. Tuto vzdiale- nosť je potrebné zistiť na skúšobnom obrobku.

Zvárania by sa mali realizovať bez prerušenia a s dostatočnou híbkou prieniku, preto je dobrá príprava mimoriadne dôležitá. Kvalitu výsledku zvárania ovplyvňujú: intenzita prúdu, vzdialenost medzi zváranými hranami, sklon horáka a priemer zváracieho drôtu. Čím strmšie sa drží horák k obrobku, tým väčšia je híbká prieniku a naopak.

Na redukciu deformácie obrobkov počas tvrdnutia materiálu je potrebné tam, kde je to možné, zafixovat' obrobky príslušným prípravkom. Je treba zabrániť pnutiu zváranej štruktúry, aby nedochádzalo k praskaniu zvarov. Tieto ťažkosti možno obmedziť, ak je možnosť otočiť obrobok tak, aby zváranie sa mohlo vykonať v dvoch protichodných prechodoch.

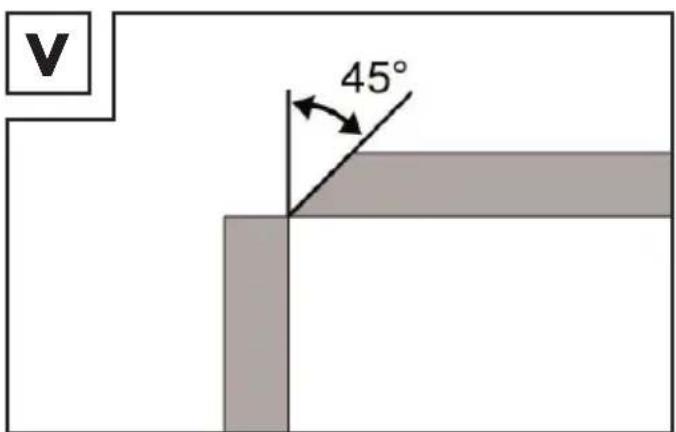

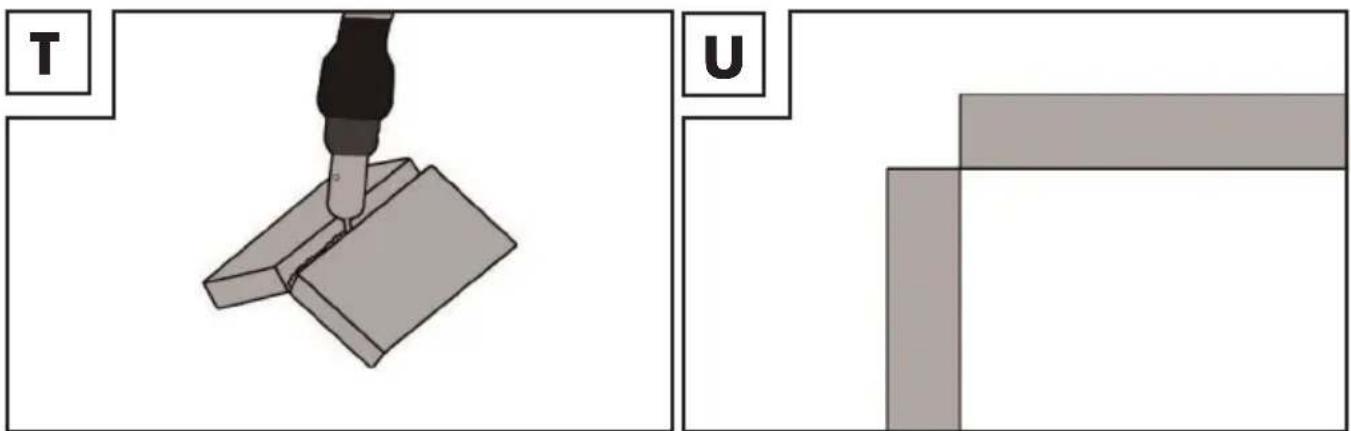

Príprava tohto spôsobu je velmi jednoduchá (obr. T, V).

Pri hrubších materiáloch to však nie je účelné. V tomto prípade je lepšie spojenie pripraviť nižšie uvedeným spôsobom, pri ktorom je jedna hrana dosky skosená (obr. V).

V 45°

Kútový zvar sa vytvára vtedy, ked'diely stoja kolmo na seba. Zvar by mal mať tvar rovnostranného trojuholníka s l'ahkým žliabkom (obr. W, X).

Zvarové spoje na vnútornom rohu

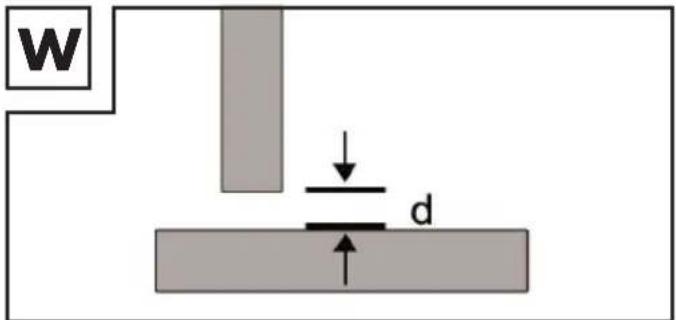

Príprava tohto zvarového spoja je velmi jednoduchá a vykonáva sa až do hrúbky materiálu 5 mm. Rozmer „d“ sa musí redukovať na minimum a v každom prípade má byť menší ako 2 mm (obr. W).

w d

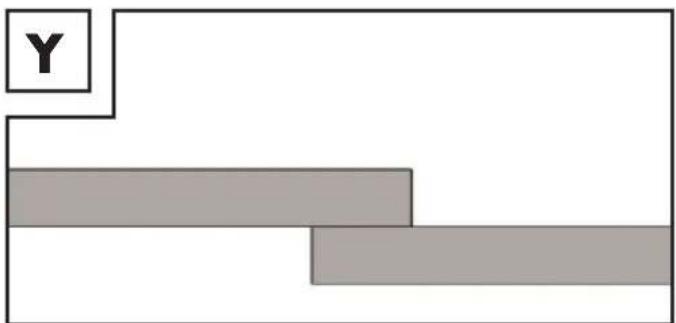

Pri hrubších materiáloch to však nie je účelné. V tomto prípade je lepšie spojenie pripraviť podľa obrázka V, pri ktorom je jedna hrana dosky skosená.

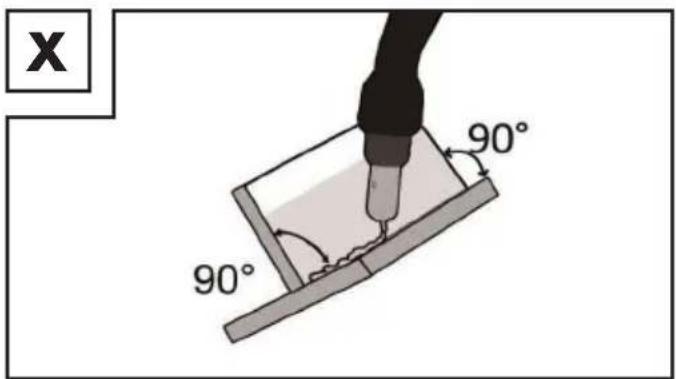

X 90° 90°

Najbežnejšia príprava je s rovnými zvarovými úkosmi. Zváranie je možné vyriešit normálnym rohovým zvarom. Obidva obrobky musia byt čo najbližšie pri sebe, ako je vyobrazené na obrázku Y.

Pravidelne zo zariadenia odstraňujte prach a nečistoty.
Zariadenie a príslušenstvo čistite jemnou kefkou alebo suchou utierkou.

- Informácie o ochrane životného prostredia a likvidácii

ELEKTRICKÉ ZARIADENIA NEVYHADZUJTE DO KOMUNÁLNEHO ODPADU! NAMIESTO ODVOZU ODPADOV RECYKLUJTE SUROVINY!

Podl'a európskej smernice 2012/19/EÚ sa použité elektrické spotrebiče musia zbierať oddelene a recyklovať ekologickým spôsobom. Symbol prečiarknutého odpadkového koša na kolieskach znamená, že toto zariadenie sa po skončení životnosti nesmie likvidovať spolu s komunálnym odpadom. Zariadenie je potrebné odovzdat na zriadených zberných miestach, v recyklačných strediskách alebo v spoločnostiach na likvidáciu odpadu. Vaše chybné zaslané zariadenia zadarmo zlikvidujeme. Okrem toho sú distribútori elektrických a elektronických zariadení a distribútori potravín povinní ich prevziat spät. Spoločnost LIDL vám ponúka možnosti vrátenia tovaru priamo vo svojich pobočkách a predajniach. Vrátenie a likvidácia sú pre vás bezplatné. Pri kúpe nového zariadenia máte právo bezodplatne odovzdat staré zariadenie. Okrem toho máte možnosť, nezávisle od kúpy nového zariadenia, bezplatne odovzdat (až tri) staré zariadenia, ktoré nie sú väčšie ako 25 cm. Pred vrátením vymazte prosím zo zariadení všetky osobné údaje. Pred vrátením vyberte zo zariadenia batérie alebo akumulátory, ktoré v ňom nie sú vstavané, ako aj žiarovky, ktoré je možné vybrať bez ich zničenia, a odneste ich do separovaného zberu.

Batérie s obsahom škodlivín sú označené vedľa uvedenými symbolmi, ktoré upozorňujú na zákaz likvidácie s komunálnym odpadom. Označenia základných ťažkých kovov: Cd = kadmium, Hg = ortuť, Pb = olovo.

Všímajte si označenie na rôznych obalových materiáloch a triedte ich podľa typu každý zvlášť. Obalové materiály sú označené skratkami (a) a číslami (b) s týmto významom: 1–7: plasty, 20–22: papier a lepenka, 80–98: kompozitné materiály.

- Vyhlásenie EÚ o zhode

My,

C. M. C. GmbH Holding

Zodpovedný za dokumenty:

Joachim Bettinger

Katharina-Loth-Str. 15

66386 St. Ingbert

Nemecko

vyhlasujeme na našu výhradnú zodpovednosť, že výrobok

spíňa základné požiadavky na ochranu, ktoré sú stanovené v európskych smerniciach

Smernica EÚ o harmonizácii právnych predpisov členských štátov týkajúcich sa sprístupnenia elektrického zariadenia určeného na používanie v rámci určitých limitov napätia na trhu 2014/35/EÚ

Smernica EÚ o elektromagnetickej kompatibilite

2014/30/EÚ

Smernica RoHS

2011/65/EÚ + 2015/863/EÚ

a v ich zmenách.

Výhradnú zodpovednosť za vyhotovenie vyhlásenia o zhode nesie výrobca.

Hore opísaný predmet vyhlásenia spíňa predpisy smernice 2011/65/EÚ Európskeho parlamentu a Rady z 8. júna 2011 o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.

Pri posudzovaní zhody boli použité nasledujúce harmonizované normy:

EN 60974-6:2016

EN 60974-10:2021

St. Ingbert, 1. 10. 2024

C.M.C. GmbH Holding Katharina-Loth-Straße 15 66386 St.Ingbert Tel. [phone] Fax [phone] i. A. J. Deliz

Joachim Bettinger (v zastúp.)

- Zabezpečenie kvality -

- Informácie o záruke a servise

Záruka spoločnosti C. M. C. GmbH Holding

na toto zariadenie získavate záruku 3 roky od dátumu kúpy. V prípade nedostatkov tohto výrobku máte voči predajcovi výrobku zákonom stanovené práva. Tieto zákonné práva nie sú našimi nižšie uvedenými záručnými podmienkami nijakým spôsobom obmedzené.

• Záručné podmienky

Záručná lehota začína plynúť dňom kúpy. Starostlivo si uschovajte originálny doklad o kúpe. Budete ho potrebovať ako doklad o zakúpení výrobku. Ak sa v priebehu 3 rokov od dátumu kúpy tohto zariadenia vyskytne chyba materiálu alebo výrobná chyba, zariadenie vám bezplatne opravíme alebo vymeníme – podľa nášho zváženia. Podmienkou poskytnutia tohto záručného plnenia je, že v rámci 3-ročnej lehoty predložíte chybné zariadenie a doklad o kúpe (pokladničný lístok) a písomnou formou stručne popíšete, v čom pozostáva nedostatok a kedy sa vyskytol.

Pokial' je táto chyba krytá našou zárukou, vrátime vám opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynút nová záručná lehota.

Záručná doba sa následkom záručného plnenia nepredlžuje. To platí aj pre vymenené a opravené diely. Poškodenia a nedostatky, ktoré sa vyskytli už pri kúpe, sa musia nahlásit ihned' po vybalení. Opravy po uplynutí záručnej doby sú spoplatnené.

- Rozsah záruky

Zariadenie bolo starostlivo vyrobené podľa prísnych kvalitatívnych noriem a pred distribúciou dôkladne odskúšané.

Záručné plnenie sa vztahuje na materiálové alebo výrobné chyby. Táto záruka sa nevztahuje na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu, a preto sa môžu považovať za spotrebné diely, ani na poškodenia citlivých dielov, napr. spínače alebo diely zo skla. Táto záruka zaniká, ak sa výrobok používa nesprávne alebo v poškodenom stave, alebo ak bola nesprávne vykonávaná údržba. Pre správne používanie výrobku je potrebné presne dodržiavať všetky pokyny obsiahnuté výlučne v tomto preklade originálneho návodu na obsluhu. Je potrebné bezpodmienečne zabrániť účelom použitia a konaniam, od ktorých preklad originálneho návodu na obsluhu odrádza alebo pred ktorými varuje.

Výrobok je určený len na súkromné a nie komerčné použitie. V prípade nesprávnej alebo neodbornej manipulácie, použitia násilia a v prípade zásahov, ktoré nevykonala naša autorizovaná servisná pobočka, záruka zaniká.

- Postup v prípade poškodenia v záruke

Aby sme vašu žiadost' mohli čo najrýchlejšie vybaviť, postupujte podľa nasledujúcich pokynov:

V prípade akýchkolívek otázok si pripravte pokladničný blok a číslo výrobku (napr. IAN) ako doklad o kúpe.
Číslo výrobku je uvedené na typovom štítku produktu, gravúre na produkte, na titulnej strane tohto návodu (vlávo dole) alebo na nálepke na zadnej alebo spodnej strane prístroja.
V prípade výskytu funkčných chýb alebo iných nedostatkov najskôr telefonicky alebo e-mailom kontaktujte nižšie uvedené servisné oddelenie.
Výrobok, ktorý bol zaregistrovaný ako chybný, môžete potom spolu s dokladom o kúpe (pokladničným blokom) a informáciou, o aký druh nedostatku ide a kedy sa vyskytol, bezplatne zaslať na adresu servisu, ktorá vám bola oznámená.
Túto a mnohé dálšie príručky si môžete prevziať na stránke parkside-diy.com. S týmto QR-kódom sa dostanete priamo na našu medzinárodnú stránku parkside-diy.com. Na získanie prístupu k návodu na obsluhu vášho výrobku zadajte číslo výrobku (IAN) 472024_2407.

PDF ONLINE parkside-diy.com

- Servis

Tu sú naše kontaktné údaje: SK

Názov: C. M. C. GmbH Holding

Internetová adresa: www.cmc-creative.de

E-mail: [e-mail]

Upozorňujeme, že nasledujúca adresa nie je adresou servisu. Najprv sa obrátte na uvedené servisné miesto.

Adresa: C. M. C. GmbH Holding, Katharina-Loth-Str. 15, DE-66386 St. Ingbert, NEMECKO Objednávky náhradných dielov: www.ersatzteile.cmc-creative.de

Posledná aktualizácia informácií ·

Última actualización · Tilstand af information ·
