INSTRUKCJA OBSŁUGI PIFDS 120 B2 PARKSIDE

Wskazówki dotyczące montażu, obsługi i bezpieczeństwa Tłumaczenie oryginalnej instrukcji eksploatacji

ES

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

SK

PL Wskazówki dotyczące montażu, obsługi i bezpieczeństwa Strona 123

Tabela z używanymi piktogramami...... Strona 124

Wstęp...... Strona 125

Użytkowanie zgodne z przeznaczeniem....Strona 125

Zakres dostawy ...... Strona 125

Opis części ...... Strona 126

Dane techniczne....Strona 127

Wskazówki bezpieczeństwa...... Strona 127

Źródła niebezpieczeństw podczas spawania łukowego ...... Strona 129

Wskazówki bezpieczeństwa dla kasku spawalniczego......Strona 132

Środowisko o podwyższonym zagrożeniu elektrycznym ...... Strona 133

Spawanie w ciasnych pomieszczeniach ...... Strona 134

Sumowanie napięć biegu jałowego....Strona 134

Stosowanie pasów na ramiona....Strona 134

Odzież ochronna....Strona 135

Ochrona przed promieniowaniem i oparzeniami ...... Strona 135

Klasyfikacja EMC urządzenia ....Strona 136

Przed uruchomieniem.... Strona 137

Montaż.... Strona 137

Montaż osłony spawalniczej....Strona 137

Zakładanie drutu rdzeniowego ...... Strona 137

Uruchamianie.... Strona 138

Włączanie i wyłączanie urządzenia......Strona 138

Ustawienia prądu spawania i podawania drutu....Strona 138

Spawanie......Strona 140

Tworzenie spoiny spawalniczej......Strona 140

Konserwacja ...... Strona 143

Wskazówki środowiskowe i dane dotyczące utylizacji ...... Strona 143

Deklaracja zgodności WE...... Strona 144

Wskazówki dotyczące gwarancji i serwisu ...... Strona 145

Warunki gwarancji ...... Strona 145

Okres gwarancji i ustawowe roszczenia z tytułu braków ...... Strona 145

Zakres gwarancji......Strona 145

Przebieg zgłoszenia gwarancyjnego......Strona 145

Serwis.... Strona 146

● Tabela z używanymi piktogramami
	Ostrożnie!Przeczytać instrukcję obsługi!	⚠ OSTRZEŻENIE	Ryzyko poważnych, a nawet śmiertelnych obrażeń!
1 ~ 50 Hz	Wejście sieciowe; liczba faz oraz symbol prądu zmiennego i wartość pomiarowa częstotliwości.		Ostrożnie! Niebezpieczeństwo porażenia prądem elektrycznym!
			Ważna wskazówka!
	Znajdujący się obok symbol przekreślonego kosza na kółkach wskazuje, że urządzenie to podlega dyrektywie 2012/19/UE.		Opakowanie i urządzenie należy utylizować zgodnie z przepisami o ochronie środowiska!
	Nie należy eksploatować urządzenia na zewnątrz, a przede wszystkim nigdy podczas deszczu!		Spawania drutem rdzeniowym samoosłonowym
	Porażenie prądem elektrycznym przez elektrody spawalnicze może mieć skutek śmieretlny!	IP21S	Stopień ochrony
	Wdychanie oparów spawalniczych może być szkodliwe dla zdrowia.		Wykonano z materiału pochodzącego z recyklingu.
	Iskry spawalnicze mogą spowodować wybuch lub pożar.		Jednofazowa statyczna przetwornica częstotliwości- transformator-prostownik
	Promienie łuku świetlnego mogą spowodowanie uszkodzenie wzroku lub obrażenia skóry.	###	Klasa izolacji
	Pola elektromagnetyczne mogą zakłócać działanie rozrusznika serca.	###	Normowane napięcie robocze.
	Uwaga: możliwe niebezpieczeństwa!	I_1 maks	Najwyższa wartość znamionowa prądu sieciowego
###	Najwyższa wartość znamionowa prądu spawania	I_1 skut.	Wartość skuteczna najwyższego prądu sieciowego
I_2	Wartość znamionowa prądu spawania		Zacisk masowy
	Lampka kontrolna – ochrona przeciążeniowa	[700K]	Lampka kontrolna przyłącza sieciowego
	Najwyższa wartość znamionowa czasu spawania w trybie przerywanym ^t_ON		Najwyższa wartość znamionowa czasu spawania w trybie ciągłym ^t_ON (max)

SPAWARKA INWERTOROWA NA DRUT RDZENIOWY PIFDS 120 B2

- Wstep

Serdecznie gratulujemy!

Zdecydowaliście się Państwo na zakup urządzenia wysokiej jakości naszej produkcji. Przed pierwszym uruchomieniem należy zapoznać się z produktem.

W tym celu należy dokładnie przeczytać niniejszą instrukcję obsługi i wskazówki bezpieczeństwa. Jedynie odpowiednio wykwalifikowane osoby mogą uruchamiać poniższe urządzenie.

PRZECHOWYWAĆ Z DALA OD DZIECI!

Użytkowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do spawania drutem samoosłonowym z zastosowaniem odpowiedniego drutu. Do spawania nie jest konieczny dodatkowy gaz. Gaz ochronny jest zawarty w drucie w postaci proszku i jest kierowany bezpośrednio do łuku podczas spawania, dzięki czemu urządzenie podczas użytkowania na zewnątrz jest odporne na działanie wiatru. Dopuszczalne jest stosowanie wyłącznie elektrod przystosowanych do tego urządzenia. Użytkowanie zgodne z przeznaczeniem obejmuje również przestrzeganie wskazówek bezpieczeństwa oraz instrukcji montażu i wskazówek eksploatacyjnych zamieszczonych w instrukcji obsługi.

Należy dokładnie przestrzegać obowiązujących przepisów BHP. Urządzenia nie wolno stosować:

– w niedostatecznie wentylowanych pomieszczeniach,
– w środowisku zagrożonym wybuchem,
– w celu rozmrażania rur,
- w pobliżu osób z rozrusznikami serca oraz
– w pobliżu łatwopalnych materiałów.

Produktu należy używać wyłącznie zgodnie z opisem i określonymi obszarami zastosowania. Niniejsza instrukcja powinna być przechowywana w bezpiecznym miejscu. W przypadku przekazania produktu osobom trzecim należy przekazać im również całą dokumentację. Każdy sposób użycia niezgodny z przeznaczeniem jest zabroniony i potencjalnie niebezpieczny. Szkody spowodowane nieprzestrzeganiem instrukcji lub użyciem niezgodnym z przeznaczeniem nie są objęte gwarancją i nie należą do zakresu odpowiedzialności producenta. Urządzenie nie jest przeznaczone do użytku komercyjnego. W przypadku użytku komercyjnego gwarancja wygasa.

Zakres dostawy

1 spawarka inwertorowa PIFDS 120 B2
1 dysza palnika (wstępnie zamontowanae)
4 dysze spawalnicze (1x 0,9 mm wstępnie zamontowane; 1x 0,8 mm; 1x 0,6 mm; 1x 1,0 mm)
1 młotek do rozbijania żużlu ze szczotką drucianą
1 drut rdzeniowy ∅ 0,9 mm / 450 g
1 osłona spawalnicza
1 pas do noszenia
1 instrukcja obsługi

Ryzyko resztkowe

Nawet w przypadku obsługi urządzenia zgodnie z przepisami, występuje ryzyko resztkowe. Następujące zagrożenia mogą występować w związku z budową i wykonaniem spawarki inwertorowej:

- obrażenia oczu na skutek oślepienia,

• kontakt z gorącymi częściami urządzenia lub obrabianego detalu (oparzenia);
  w razie niewłaściwego zabezpieczenia niebezpieczeństwo wypadku lub pożaru na skutek wyrzucanych iskier lub cząsteczek żużla;
  szkodliwe dla zdrowia emisje dymów i gazów w przypadku niewystarczającej wentylacji lub nie- wystarczającego odsysania w zamkniętych pomieszczeniach.

Ryzyko resztkowe można zminimalizować, używając urządzenia starannie i zgodnie z przepisami oraz stosując się do wszystkich instrukcji.

- Opis części

1 Ostona modułu podajnika drutu
2 Pas do noszenia
3 Wtyczka sieciowa
4 Kabel masowy z zaciskiem masowym
5 Przełącznik główny ZAŁ./WYŁ.
6 Lamka kontrolna podłączenia do sieci
7 Pokrętło regulacyjne do ustawiania grubości materiału
8 Lampka kontrolna – ochrona przeciążeniowa
9 Dysza palnika
10 Palnik
11 Przycisk palnika
12 Zestaw węży
13 Dysza spawalnicza (0,6 mm)
14 Dysza spawalnicza (0,8 mm)
15 Dysza spawalnicza (0,9 mm)
16 Dysza spawalnicza (1,0 mm)
17 Szpula z rdzeniowym drutem spawalniczym (rolka z drutem) ∅ 0,9 mm / 450 g
18 Młotek do usuwania żużlu ze szczotką drucianą
19 Rolka podajnika
20 Ostona
21 Przyciemniana szybka do maski spawalniczej
22 Rękojeść
23 Ośłona spawalnicza po zmontowaniu
24 Klips montażowy
25 Blokada szybki ochronnej
26 Zamontowana rękojeść
27 Śruba regulacyjna
28 Moduł rolek dociskowych
29 Uchwyt rolki
30 Uchwyt rolki podajnika
31 Przepust drutu
32 Pobieranie drutu rdzeniowego
33 Szyjka palnika

- Dane techniczne

Przyłącze sieciowe: 230 V\~ / 50 Hz (prąd zmienny)

Prąd spawania I₂: 20–120 A

Napięcie pracy jałowej U₀: 22 V

Największa wartość znamionowa prądu sieciowego: I

Wartość skuteczna najwyższego prądu nominalnego: I

Bęben drutu spawalniczego maks.: ok. 1000 g

Średnica drutu spawalniczego maks.: 1,0 mm

Bezpiecznik: 16 A

Zalecana grubość materiału: 0,8–3,0 mm

1 maks. 17,3 A 1 skut. 11,3 A

Zastrzegamy sobie możliwość wprowadzania zmian technicznych i wizualnych w wyniku dalszego rozwoju. W związku z tym producent nie udziela gwarancji odnośnie wymiarów, wskazówek oraz informacji zawartych w niniejszej instrukcji obsługi. W związku z tym użytkownik nie ma możliwości dochodzenia roszczeń na podstawie informacji zawartych w niniejszej instrukcji obsługi.

- Wskazówki bezpieczeństwa

Należy dokładnie przeczytać instrukcję użytkowania i stosować się do zawartych w niej wskazówek. Na podstawie niniejszej instrukcji użytkowania należy zapoznać się z urządzeniem, jego właściwym użytkowaniem oraz wskazówkami bezpieczeństwa. Wszystkie dane techniczne niniejszego urządzenia spawalniczego podane są na tabliczce znamionowej, prosimy o zapoznanie się z parametrami technicznymi tego urządzenia.

■ Wykonywanie napraw i/lub prac konserwacyjnych należy zlecać wyłącznie wykwalifikowanym elektrykom.
Należy używać wyłącznie przewodów spawalniczych dostarczonych z urządzeniem.
W trakcie eksploatacji urządzenia nie należy ustawiać bezpośrednio przy ścianie, nie należy nakrywać ani wstawiać między inne urządzenia, tak aby przez cały czas przez szczeliny wentylacyjne mogła przepływać wystarczająca ilość powietrza. Należy się upewnić, że urządzenie jest poprawnie podłączone do napięcia sieciowego. Należy unikać naciągania i obciążania przewodu sieciowego. Przed przeniesieniem urządzenia na inne miejsce, najpierw należy wyjąć wtyczkę z gniazda sieciowego.
Jeżeli urządzenie nie jest używane, zawsze należy je wyłącazać za pomocą przełącznika ZAŁ./WYŁ. Uchwyt elektrody należy odłożyć na izolowane podłoże i wyjąć elektrody z uchwytu dopiero po 15 minutach wychładzania.

Należy zwrócić uwagę na stan przewodu spawalniczego, palnika oraz zacisków masowych. Zużyta izolacja oraz elementy przewodzące prąd mogą powodować niebezpieczeństwo i obniżyć jakość prac spawalniczych.

Podczas spawania łukowego powstają iskry, roztopione cząsteczki metalowe oraz dym. W związku z tym należy przestrzegać poniż-szych wskazówek: Wszystkie łatwopalne substancje i/lub materiały należy usunąć z miejsca pracy i jego bezpośredniego otoczenia.

Należy zapewnić odpowiednią wentylację miejsca pracy.

Nie należy spawać zbiorników, pojemników lub rur, które zawierają bądź zawierały łatwopalne ciecze albo gazy.

⚠ OSTRZEŻENIE! Należy unikać bezpośredniego kontaktu z obwodem prądu spawalniczego. Napięcie jałowe między szczypcami elektrody a zaciskiem masowym może być niebezpieczne, istnieje ryzyko porażenia prądem.

■ Urządzenia nie należy przechowywać w wilgotnym lub mokrym otoczeniu ani wystawiać na działanie deszczu. Zastosowanie ma zasada ochronna IP21S.

Oczy chronić za pomocą przeznaczonych do tego celu szybek ochronnych (DIN stopień 9–10), które mocuje się w załączonej osłonie spawalniczej. Należy stosować rękawice ochronne i suchą odzież ochronną, niezanieczyszczoną olejami i tłuszczem, tak aby chronić skóre przed promieniowaniem ultrafioletowym łuku elektrycznego.

⚠ OSTRZEŻENIE! Nie należy stosować źródła prądu spawania do szorstkowania rur.

Ważne wskazówki:

■ Promieniowanie łuku elektrycznego może szkodzić oczom i powodować poparzenia skóry.

Spawanie łukowe generuje iskry i krople stopionego metalu, spawany detal zaczyna się żarzyć i pozostaje bardzo gorący przez stosunkowo długi czas. W związku z tym obrabianego detalu nie wolno dotykać gołymi rękami.

Podczas spawania łukowego emitowane są opary szkodliwe dla zdrowia. Należy uważać, aby w miarę możliwości ich nie wdychać.

Należy się zabezpieczyć przed niebezpiecznym działaniem łuku elektrycznego, a osoby nieuczestniczące w pracy powinny znajdować się w odległości co najmniej 2 m od łuku elektrycznego.

⚠️ UWAGA!

Podczas eksploatacji urządzenia spawalniczego, zależnie od warunków sieciowych punktu przyłączenia, może dojść do zakłóceń w zasilaniu innych odbiorników. W przypadku wątpliwości należy się zwrócić do odpowiedniego dostawcy energii elektrycznej.
Podczas pracy spawarki może dojść do nieprawidłowego działania innych urządzeń, takich jak aparaty słuchowe, rozruszniki serca.

- Źródła niebezpieczeństw podczas spawania łukowego

Spawanie łukowe wiąże się z powstawaniem wielu zagrożeń. Z tego względu szczególnie ważne jest, aby spawacz przestrzegał poniż-szych zasad, aby nie stwarzał zagrożenia dla siebie i innych osób oraz unikał potencjalnych szkód osobowych oraz uszkodzenia sprzętu.

■ Wykonywanie prac po stronie napięcia, np. na przewodach, wtyczkach, gniazdach zasilających itd., należy zlecić wykwalifikowanemu elektrykowi zgodnie z krajowymi i lokalnymi przepisami.

W razie wypadku urządzenie spawalnicze należy natychmiast odłączyć od zasilania.

W przypadku wystąpienia elektrycznych napięć dotykowych należy natychmiast wyłączyć urządzenie i zlecić sprawdzenie przez wykwalifikowanego elektryka.

■ Po stronie prądu spawania należy zapewnić prawidłowe styki elektryczne.

Podczas spawania na obydwu dłoniach należy zawsze nosić rękawice izolacyjne. Chronią one przed porażeniami prądem elektrycznym (napięcie jałowe obwodu prądu spawalniczego), szkodliwym promieniowaniem (ciepło i promieniowanie UV), jak również przed żarzącym się metalem i odpryskami.

Należy nosić solidne, izolacyjne obuwie robocze. Obuwie powinny zapewniać izolację również w warunkach wilgotnych.

Półbuty są nieodpowiednie, ponieważ spadające, żarzące się krople metalu mogą powodować poparzenia.

Należy nosić odpowiednią odzież ochronną zamiast ubrań wykonanych z tkanin syntetycznych.

Nie należy patrzeć w łuk elektryczny bez ochrony oczu – stosować wyłącznie maskę spawalniczą z szybką ochronną, spełniającą wymogi normy DIN. Łuk elektryczny poza promieniowaniem świetlnym i cieplnym, które może spowodować oślepienie lub oparzenie, generuje również promieniowanie UV. W przypadku niewystarczającej ochrony niewidoczne promieniowanie ultrafioletowe może spowodować bardzo bolesne zapalenie spojówek, które jest odczuwalne dopiero po kilku godzinach. Poza tym promieniowanie UV może wywołać poparzenia nieosłoniętych części ciała, podobnie jak przy oparzeniu słonecznym.

Nawet osoby przebywające w pobliżu łuku spawalniczego lub pomocnicy należy poinformować o zagrożeniach i wyposażć w niezbędne środki ochrony. W razie konieczności należy usta- wić wygrodzenia ochronne.

Podczas spawania, szczególnie w małych pomieszczeniach, należy zapewnić dopływ odpowiedniej ilości świeżego powietrza ze względu na dymienie i emisję szkodliwych gazów.

Nie należy wykonywać żadnych prac spawalniczych na pojemnikach, w których przechowywane są gazy, paliwa, oleje mineralne itp., nawet gdy zostały już dawno opróżnione, ponieważ pozostałości stwarzają ryzyko wybuchu.

W pomieszczeniach zagrożonych ogniem i wybuchem obowiązują szczególne przepisy.

Połączenia spawane, które są poddawane wysokim naprężeniom i muszą spełniać specjalne wymogi dotyczące bezpieczeństwa, mogą być wykonywane wyłącznie przez specjalnie przeszkolonych i certyfikowanych spawaczy. Przykładem są kotły ciśnieniowe, szyny jezdne, sprzęgi przyczepowe.

⚠️ UWAGA! Zacisk spawalniczy należy zawsze podłączyć do miejsca spawania tak blisko, jak to tylko możliwe, aby prąd spawalniczy płynął najkrótszą drogą z elektrody do zacisku. Zacisku

spawalniczego nie należy stykać z obudową urządzenia spawalniczego! Nigdy nie należy podłączać zacisku masowego do uziemionych części, które znajdują się w dużej odległości od obrabianego detalu, np. rura z wodą na drugim końcu pomieszczenia. W przeciwnym razie może dojść uszkodzenia instalacji przewodów ochronnych w pomieszczeniu, w którym wykonuje się prace spawalnicze.

■ Urządzenia spawalniczego nie należy eksploatować w wilgotnym otoczeniu.
■ Urządzenie spawalnicze należy stawiać wyłącznie na równym podłożu.
■ Urządzenia spawalniczego nie należy eksploatować podczas deszczu.
■ Wyjście jest ustawione dla temperatury otoczenia 20°C, a czas spawania może zostać skrócony w wyższych temperaturach.

Zagrożenie spowodowane porażeniem prądem:

Porażenie prądem elektrycznym przez elektrodę spawalniczą może być śmiertelne. Nie należy spawać podczas opadów deszczu lub śniegu. Należy nosić suche rękawice izolacyjne.

Nie dotykać elektrody gołymi rękoma. Nie należy nosić mokrych lub uszkodzonych rękawic. Należy chronić się przed porażeniem prądem elektrycznym, izolując obrabiany przedmiot. Nie należy otwierać obudowy urządzenia.

Zagrożenie spowodowane dymem spawalniczym:

Wdychanie dymu spawalniczego może zagrażać zdrowiu. Nie wdychać dymu. Urządzenie należy eksploatować w pomieszczeniach otwartych. Stosować wentylację w celu usunięcia dymu.

Zagrożenie spowodowane iskrami spawalniczymi:

Iskry spawalnicze mogą spowodować wybuch lub pożar. Łatwo-palne materiały należy trzymać z dala od miejsca spawania. Nie należy spawać w pobliżu materiałów palnych. Iskry spawalnicze mogą spowodować pożar. W pobliżu powinna znajdować się gaśnica i obserwator, który może jej natychmiast użyć. Nie należy spawać bębnów ani żadnych innych zbiorników zamkniętych.

Zagrożenie spowodowane łukiem świetlnym/ elektrycznym:

Łuk świetlny może spowodować uszkodzenie wzroku lub obrażenia skóry. Należy nosić nakrycie głowy i okulary ochronne. Należy nosić ochronę słuchu i zapinany kołnierz. Należy nosić kask spawalniczy i zapewnić odpowiednie ustawienie filtra. Należy chronić wszystkie części ciała.

Zagrożenie spowodowane polem elektromagnetycznym:

Prąd spawalniczy wytwarza pola elektromagnetyczne. Nie należy stosować z medycznymi implantami. Nigdy nie należy owijać przewodów spawalniczych wokół ciała. Przewody spawalnicze należy ze sobą łączyć.

Wskazówki bezpieczeństwa dla kasku spawalniczego

Zawsze przed rozpoczęciem spawania należy upewnić się za pomocą jasnego źródła światła (np. zapalniczka), czy maska spawalnicza prawidłowo funkcjonuje.
- Odpryski mogą uszkodzić szybkę ochronną. Uszkodzone lub porysowane szybki ochronne należy natychmiast wymienić.
Bezzwłocznie należy wymienić uszkodzone, bardzo zabrudzone lub wyszczerbione komponenty.
■ Urządzenie może być obsługiwane wyłącznie przez osoby, które ukończyły 16 rok życia.
Należy zapoznać się z przepisami dotyczącymi bezpieczeństwa spawania. W tym celu należy uwzględnić również wskazówki dotyczące bezpieczeństwa eksploatacji spawarki.
Podczas spawania należy zawsze zakładać maskę spawalniczą. Brak maski spawalniczej może skutkować ciężkimi obrażeniami siatkówki.
Podczas spawania zawsze należy nosić odzież ochronną.
■ Maski spawalniczej nigdy nie należy stosować bez szybki ochronnej, ponieważ może dojść do uszkodzenia gałki ocznej. Istnieje niebezpieczeństwo uszkodzenia wzroku!

Szybkę ochronną w masce należy wymienić w odpowiednim momencie, aby zapewnić dobrą widoczność i zapobiec zmęczeniu podczas pracy.

- Środowisko o podwyższonym zagrożeniu elektrycznym

Podczas spawania w środowisku o zwiększonym zagrożeniu elektrycznym należy stosować się do następujących wskazówek dotyczących bezpieczeństwa.

Środowiska o zwiększonym zagrożeniu elektrycznym występują na przykład:

w miejscach pracy, w których przestrzeń ruchu jest ograniczona, w związku z czym spawacz pracuje w pozycji wymuszonej (np. klęczącej, siedzącej lub leżącej) i dotyka części przewodzących energię elektryczną;

w miejscach pracy, które są całkowicie lub częściowo ograniczone pod kątem przewodzenia elektrycznego i w których występuje duże zagrożenie z powodu możliwego do uniknięcia lub przypadkowego dotknięcia przez spawacza;

■ w mokrych, wilgotnych lub gorących miejscach pracy, w których wilgotność powietrza lub pot znacznie obniżają opór ludzkiej skóry i właściwości izolacyjne wyposażenia ochronnego.

Metalowa drabina lub rusztowanie mogą również tworzyć środowisko o zwiększonym zagrożeniu elektrycznym.

Podczas pracy w takich warunkach należy stosować izolujące podkładki i przekładki, zakładać rękawice z mankietami oraz nakrycia chroniące głowę wykonane ze skóry lub innych izolujących materiałów w celu izolacji ciała od ziemi. Źródło prądu spawalniczego musi znajdować się poza obszarem roboczym lub powierzchniami o przewodzeniu elektrycznym i poza zasięgiem spawacza.

Dodatkowa ochrona przed porażeniem prądem sieciowym w przypadku awarii może zostać zapewniona przez zastosowanie wyłącz-

nika różnicowoprądowego, który jest użytkowany przy prądzie upływu nie większym niż 30 mA i zasila wszystkie urządzenia sieciowe w pobliżu. Wyłącznik różnicowoprądowy musi być przystosowany do wszystkich rodzajów prądu.

Środki do szybkiego odłączenia elektrycznego źródła prądu spa- walniczego lub obwodu prądu spawalniczego (np. wyłącznik awa- ryjny) muszą być łatwo dostępne. Podczas stosowania urządzeń spawalniczych w niebezpiecznych warunkach elektrycznych napię- cie wyjściowe na biegu jałowym nie może być wyższe niż 113 V (wartość maksymalna). To urządzenie spawalnicze może być uży- wane w takich przypadkach ze względu na napięcie wyjściowe.

- Spawanie w ciasnych pomieszczeniach

Podczas spawania w ciasnych przestrzeniach istnieje zagrożenie spowodowane toksycznymi gazami (niebezpieczeństwo uduszenia). W ciasnych pomieszczeniach można spawać tylko wtedy, gdy w pobliżu przebywają poinstruowane osoby, które mogą interweniować w razie potrzeby. Tutaj przed użyciem urządzenia spawalniczego należy skorzystać z oceny eksperta, aby ustalić, jakie kroki są konieczne, aby zapewnić bezpieczeństwo pracy, i jakie środki ostrożności należy podjąć podczas właściwego procesu spawania.

Sumowanie napięć biegu jałowego

Jeśli w tym samym czasie pracuje więcej niż jedno źródło prądu spawania, ich napięcia w obwodzie otwartym mogą się sumować i prowadzić do zwiększonego zagrożenia elektrycznego. Źródła prądu spawalniczego muszą być podłączone w taki sposób, aby zminimalizować to zagrożenie. Źródła prądu spawalniczego z oddzielnymi elementami sterującymi i przyłączami muszą być wyraźnie oznaczone, aby wskazać, co należy do którego obwodu.

- Stosowanie pasów na ramiona

Nie należy spawać podczas noszenia źródła prądu spawania lub podajnika drutu, np. na pasie naramiennym.

W ten sposób unika się:

• ryzyka utraty równowagi podczas ciągnięcia podłączonych przewodów lub węży,
  zwiększonego ryzyka porażenia prądem, gdy spawacz wejdzie w kontakt z ziemią podczas korzystania ze źródła prądu spawalniczego klasy I, którego obudowa jest uziemiona przez przewód ochronny.

- Odzież ochronna

Podczas pracy spawacz musi być chroniony na całym ciele odpowiednią odzieżą i osłoną twarzy przed promieniowaniem i oparzeniami. Należy przestrzegać następujących kroków:

– Przed pracami spawalniczymi założyć odzież ochronną.

– Założyć rękawice ochronne.

– Otworzyć okno, aby zapewnić dopływ powietrza.

- Nosić okulary ochronne.

Na obu dłoniach należy nosić rękawice z mankietami z odpowiedniego materiału (skóra). Muszą one być w nienagannym stanie.

W celu ochrony odzieży przed iskrami i przypaleniem należy zakładać odpowiednie fartuchy. Jeżeli rodzaj pracy tego wymaga, np. spawanie nad głową, należy założyć kombinezon ochronny oraz nakrycie chroniące głowę, jeśli jest to konieczne.

- Ochrona przed promieniowaniem i oparzeniami

Należy wywiesić w miejscu pracy szyld „Przestroga! Nie patrzeć w płomień!”, aby wskazać zagrożenie uszkodzenia wzroku.

Miejsca pracy należy w miarę możliwości osłonić w taki sposób, aby znajdujące się w pobliżu osoby były zabezpieczone.

Osoby nieupoważnione nie mogą zbliżać się do obszaru prac spawalniczych.

■ Ściany znajdujące się w bezpośrednim sąsiedztwie stałych miejsc pracy nie powinny być jasne ani błyszczące. Okna należy zabezpieczyć co najmniej do wysokości głowy przeciw przepuszczaniu lub odbijaniu promieniowania, np. przez odpowiednie pomalowanie.

- Klasyfikacja EMC urządzenia

Zgodnie z normą IEC 60974-10 jest to urządzenie spawalnicze o klasie kompatybilności elektromagnetycznej A. Urządzenia klasy A to urządzenia, które nadają się do użytku we wszystkich innych obszarach z wyjątkiem obszarów mieszkalnych i obszarów bezpośrednio podłączonych do sieci niskonapięciowej, która (również) zasila budynki mieszkalne. Urządzenia klasy A muszą spełniać wartości graniczne klasy A.

⚠ WSKAZÓWKA OSTRZEGAWCZA: Urządzenia klasy

A są przeznaczone do użytku przez użytkowników profesjonalnych. Ze względu na zmienne zakłócające związane z mocą i promieniowaniem mogą wystąpić trudności w zapewnieniu kompatybilności elektromagnetycznej w innych środowiskach.

Nawet jeśli urządzenie spełnia wartości graniczne emisji zgodnie z normą, takie urządzenia mogą nadal prowadzić do zakłóceń elektromagnetycznych we wrażliwych systemach i urządzeniach.

Za zakłócenia spowodowane działaniem łuku podczas pracy odpowiada użytkownik i musi on zastosować odpowiednie środki ochrony. Użytkownik musi przy tym w szczególności uwzględnić:

– przewody zasilania, sterujące, sygnałowe i telekomunikacyjne;

- komputer i inne urządzenia sterowane mikroprocesorem;

- urządzenia telewizyjne, radiowe i inne urządzenia odtwarzające;

– elektroniczne i elektryczne urządzenia bezpieczeństwa;

- osoby z rozrusznikami serca lub aparatami słuchowymi;

– urządzenia pomiarowe i kalibracyjne;

– odporność na zakłócenia pozostałych urządzeń w pobliżu;

– porę dnia, w której będą przeprowadzane prace.

W celu ograniczenia ewentualnego promieniowania zakłócającego zaleca się:

• wyposażić przyłącze sieciowe w filtr sieciowy;
• regularnie konserwować sprzęt i utrzymywać go w dobrym stanie
• całkowite rozwinięcie przewodów spawalniczych i ułożenie ich możliwie równolegle na ziemi;
• urządzenia i instalacje narażone na działanie promieniowania należy usunąć z obszaru roboczego lub odpowiednio wyizolować.

- Przed uruchomieniem

Wyjąć wszystkie części z opakowania i sprawdzić, czy spawarka inwertorowa lub poszczególne części nie są uszkodzone. Jeżeli tak jest, nie używać spawarki inwertorowej. Należy zwrócić się do producenta na podany adres serwisu.
■ Usunąć wszystkie folie ochronne i inne opakowania transportowe.

■ Sprawdzić, czy dostawa jest kompletna.

- Montaż

- Montaż osłony spawalniczej

Włożyć ciemne szkło spawalnicze napisem skierowanym w górę w korpus osłony 20 (patrz rys. C). Napis na ciemnym szkle spawalniczym musi być widoczny z przodu osłony ochronnej.

■ Wsunąć uchwyt ręczny od wewnątrz w dopasowane wgłębienie korpusu osłony, aż się zatrzaśnie (patrz rys. D).

Zakładanie drutu rdzeniowego

⚠️ UWAGA! Aby uniknąć ryzyka porażenia prądem, obrażeń ciała lub uszkodzenia, przed każdą konserwacją lub przygotowaniami do pracy należy wyjąć wtyczkę z gniazdka sieciowego.

WSKAZÓWKA: W zależności od zastosowania używane są różne druty spawalnicze. Z tym urządzeniem można stosować druty spawalnicze o średnicy od 0,6 do 1,0 mm.

Rolka podająca, dysza spawalnicza i średnica drutu muszą być zawsze dostosowane do siebie. Urządzenie jest przeznaczone do pracy z rolkami drutu o ciężarze do maks. 1000 g.

Odblokować i otworzyć pokrywę modułu podajnika drutu 1 poprzez naciśnięcie w górę blokady.

Odblokować moduł rolki, naciskając uchwyt rolki 29 i obracając go w kierunku przeciwnym do ruchu wskazówek zegara (patrz rys. F).

Zdjąć uchwyt rolki i podkładkę z wałka (patrz rys. F).

WSKAZÓWKA: Należy zwrócić uwagę, aby koniec drutu nie oderwał się i rolka nie spadła samoczynnie. Koniec drutu można oddzielić dopiero podczas montażu.

■ Rozpakować całkowicie rolkę z drutem rdzeniowym 17 tak, aby można było ją bez problemu rozwinąć. Nie oddzielać jeszcze końca drutu (patrz rys. G).
Założyć rolkę drutu na wałek. Zwrócić uwagę na to, aby rolka była rozwijana po stronie prowadzenia drutu 31 (patrz rys. G).
Następnie założyć ponownie podkładkę i uchwyt rolki, 29 a następnie zablokować go wciskając i obracając w kierunku zgodnym z ruchem wskazówek zegara (patrz rys. G).

Poluzować śrubę regulacyjną i odchylić ją w dół (patrz rys. H).

■ Obrócić moduł rolek dociskowych w bok (patrz rys. I).

Odkręcić uchwyt rolek podajnika poprzez przekręcenie go w kierunku odwrotnym do kierunku ruchu wskazówek zegara i pociągnięcie do przodu (patrz rys. J).

Sprawdzić górę rolki podajnika, aby upewnić się, że podano właściwą grubość drutu. W razie potrzeby należy odwrócić lub wymienić rolkę podajnika. Znajdujący się w zestawie drut spawalniczy (∅ 0,9 mm) należy używać w rolce podajnika z podaną grubością drutu ∅ 0,9 mm. Drut musi znajdować się w przednim rowku!

Ponownie założyć uchwyt podajnika rol ^30 i dokręcić zgodnie z ruchem wskazówek zegara.
Zdjąć dyszę palnika obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrz rysunek L).
Odkręcić dyszę spawalniczą 15 (patrz rys. K).
■ Poprowadzić zestaw węży w miarę możliwości prosto z dala od spawarki (położyć na ziemi).

■ Wyjąć koniec drutu z krawędzi rolki (patrz rys. L).
■ Skrócić końcówkę drutu nożycami lub obcinakiem do drutu, aby usunąć uszkodzoną zgiętą końcówkę drutu (patrz rys. L).

WSKAZÓWKA: Drut musi być przez cały czas napięty, aby uniknąć poluzowania i rozwinięcia! Zawsze zaleca się prowadzenie prac w dwie osoby.

■ Wsunąć drut przez prowadnicę drut ^31 (patrz rys. M)

Przeciągnąć drut wzdłuż rolki podajnika, 19 a następnie wsunąć go do uchwytu zestawu węży 32 (patrz rys. N).

Odchylić moduł rolek dociskowych w kierunku rolki podajnika 19 (patrz rys. O).

Zawiesić śrubę regulacyjną (patrz rys. O).

Za pomocą śruby regulacyjnej ustawić przeciwciśnienie. Drut spawalniczy musi być mocno osadzony między rolką dociskową a rolką podajnika 19 w górnej prowadnicy, ale nie może być zgnieciony (patrz rys. O).
■ Spawarka włącza się i wyłącza głównym przełącznikiem 5.
■ Wcisnąć przycisk palnika.
Następnie system podawania drutu przesuwa drut spawalniczy przez zestaw węży 12 i palnik 10.
W momencie wyjścia drutu na odległość 1–2 cm z szyjki palnika, 33 puścić ponownie przycisk palnika 11 (patrz rys. P).
■ Ponownie wyłączyć urządzenie spawalnicze.

Ponownie wkręcić dyszę spawalniczę. Zwrócić uwagę, żeby dysza spawalnicza pasowała do średnicy stosowanego drutu spawalniczego (patrz rys. Q). Do znajdującego się w zestawie drutu spawalniczego (20,9 mm) należy użyć dyszy spawalniczej z oznaczeniem 0,9 mm.

Dyszę palnik ^9 przykręcić ponownie na szyjkę palnika ^33 , obracając ją w prawo (patrz rys. R).

⚠️ UWAGA! Aby uniknąć niebezpieczeństwa porażenia prądem, obrażeń ciała lub uszkodzenia, przed każdą konserwacją lub przygotowaniami do pracy należy wyjąć wtyczkę sieciową z gniazdka.

• Uruchamianie
• Włączanie i wyłączanie urządzenia

Urządzenie spawalnicze włącza się i wyłącza głównym włącznikiem 5. Jeśli urządzenie spawalnicze ma być nieużywane przez dłuższy czas, należy wyjąć wtyczkę z gniazdka sieciowego. Tylko wtedy urządzenie jest całkowicie odłączone od prądu.

Ustawienia prądu spawania i podawania drutu

Grubość zgrzewanego materiału można ustawić pokrętłem 7 znajdującym się z przodu urządzenia. Prąd i podawanie drutu są kontrolowane automatycznie.

Zalecana średnica drutu spawalniczego dla poszczególnych grubości materiału:

Średnica drutu spawalniczego Grubość obrabianego detalu
0,6 mm 0,8–1,5 mm
0,8 mm 0,8–2,0 mm
0,9 mm 0,8–3,0 mm
1,0 mm 1,0–3,0 mm

Poniższa tabela przedstawia zakres prądu spawania w zależności od wybranego ustawienia grubości materiału:

Ustawiona grubość materiału Zakres prądu spawania
0,8 mm 20–45 A
1,5 mm 45–60 A
2 mm 75–90 A
2,5 mm 90–110 A
3 mm 110–120 A

Ochrona przeciążeniowa

Urządzenie spawalnicze jest chronione przed przeciążeniem termicznym przez automatyczne urządzenie ochronne (termostat z funkcją automatycznego ponownego włączenia). Urządzenie ochronne przy przeciążeniu przerywa obwód elektryczny i zapala się na żółto kontrolna lampka – ochrona przeciążeniowa 8.

W przypadku aktywacji zabezpieczenia należy odczekać, aż urządzenie się schłodzi (ok. 15 minut). Jak tylko żółta lampka kontrolna – ochrona przeciążeniowa 8 zgaśnie, urządzenie jest ponownie gotowe do użycia.
Bezpiecznik linii zasilających do gniazd zasilających musi być zgodny z przepisami (VDE 0100). Gniazda ze stykiem ochronnym mogą być zabezpieczone maksymalnie 16 A (bezpieczniki lub wyłączniki). Wyższe wartości zabezpieczenia mogą spowodować zapalenie się przewodu lub uszkodzenie budynku.

Ostona spawalnicza

⚠ ZAGROŻENIE DLA ZDROWIA! Generowane przez łuk elektryczny i szkodliwe dla zdrowia promienie UV i wysoka temperatura mogą uszkodzić oczy jeżeli nie stosuje się osłony spawalniczej. Podczas spawania zawsze należy używać osłony spawalniczej.

- Spawanie

⚠ UWAGA! NIEBEZPIECZEŃSTWO POPARZENIA!

Spawane elementy są bardzo gorące, przez co mogą powodować oparzenia. Zawsze należy używać szczypiec do przesuwania gorących spawanych elementów.

Po podłączeniu urządzenia spawalniczego do źródła zasilania należy postępować w następujący sposób:

Podłączyć kabel masowy przez zacisk masy 4 do spawanego elementu. Zadbać o odpowiedni kontakt elektryczny.
■ W miejscu spawania na elemencie nie powinno być ani rdzy ani farby.
■ Wybrać grubość materiału pokrętłem.
Włączyć maszynę.
■ Trzymać osłone spawalniczą przed twarzą i prowadzić dyszę palnika 9 do miejsca spawania na obrabianym przedmiocie.
Nacisnąć przycisk palnika, aby uzyskać łuk elektryczny. Kiedy łuk elektryczny się pali, urządzenie podaje drut do kąpieli spawalniczej.
Kiedy jeziorko spawalnicze jest wystarczająco duże, należy powoli prowadzić palnik 10 wzdłuż wybranej krawędzi. Odległość między dyszą palnika a elementem powinna być jak najmniejsza (w żadnym wypadku nie może przekraczać 10 mm).
W razie potrzeby wykonać lekki ruch wahadłowy, aby nieco powiększyć kąpiel spawalniczą.
Głębokość wypalania (odpowiada głębokości spoiny w materiale) powinna być możliwe duża, ale nie może powodować przetopienia przez spawany element.
- Żużel można usunąć ze spoiny dopiero po schłodzeniu. Aby kontynuować spawanie przy prze-rwanej spoinie:
■ Usunąć najpierw żużel w miejscu kontynuacji.
W rowku spawalniczym zapala się łuk elektryczny, doprowadza do punktu kontynuacji, tam poprawnie się topi, a następnie spoina jest dalej prowadzona.

UWAGA!

Należy pamiętać, że po zakończeniu spawania palnik zawsze należy odkładać oplacyjną.

Po zakończeniu prac spawalniczych i podczas przerw zawsze wyłączać urządzenie spawalnicze i zawsze wyciągnąć wtyczkę z gniazdka.

- Tworzenie spoiny spawalniczej

Spoina punktowa lub czołowa

Palnik należy przesuwać zawsze do przodu. Rezultat: Głębokość wypalania jest mniejsza, szerokość spoiny większa, górna część spoiny (widoczna powierzchnia spoiny) bardziej płaska, a tolerancja błędu spoiny (błędu w stopieniu materiału) większa.

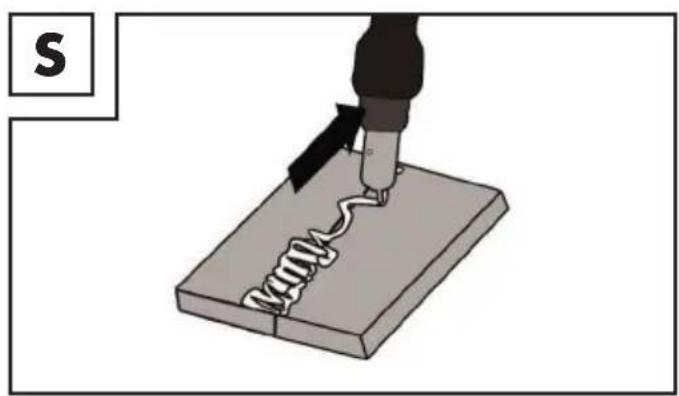

Spoina wleczona lub spawanie ciągłe

Palnik odciąga się od spoiny (rys. S). Rezultat: Głębokość wypalania jest większa, szerokość spoiny jest mniejsza, górna część spoiny jest wyższa, a tolerancja błędów spoiny jest mniejsza.

Połączenia spawane

Istnieją dwa podstawowe rodzaje połączenia w technologii spawania: spawanie czołowe (naroże zewnętrzne) i pachwinowe (naroże wewnętrzne i zakładkowe).

Czołowe połączenia spawane

W przypadku połączeń spawanych czołowych o grubości do 2 mm krawędzie są całkowicie dosuwane do siebie. Przy większych grubościach należy ustawić odstęp 0,5–4 mm. Idealny odstęp zależy od spawanego materiału (aluminium lub stal), składu materiału oraz wybranego rodzaju spawania. Odstęp należy ustalić na podstawie spawania na próbce materiału.

Płaskie czołowe połączenia spawane

Spawy powinny być wykonywane bez przerwy oraz z dostateczną głębokością wnikania, dlatego szczególnie ważne jest dobre przygotowanie. Czynniki, które mają wpływ na jakość rezultatów spawania to: natężenie prądu, odległość pomiędzy krawędziami spawu, nachylenie palnika i odpowiednia średnica drutu spawalniczego. Im bardziej pionowo trzymany jest palnik względem obrabianego elementu, tym większa jest głębokość wnikania i odwrotnie.

Aby zapobiec odkształceniom, które mogą pojawić się podczas utwardzania się materiału, lub aby je zmniejszyć, dobrze jest unieruchomić obrabiany element odpowiednim przyrządem. Należy unikać usztywniania spawanej struktury, aby zapobiegać pękaniu spawów. Te trudności można zmniejszyć, jeśli istnieje możliwość takiego obrócenia obrabianego elementu, aby przeprowadzać spawanie w dwóch przeciwległych przejściach.

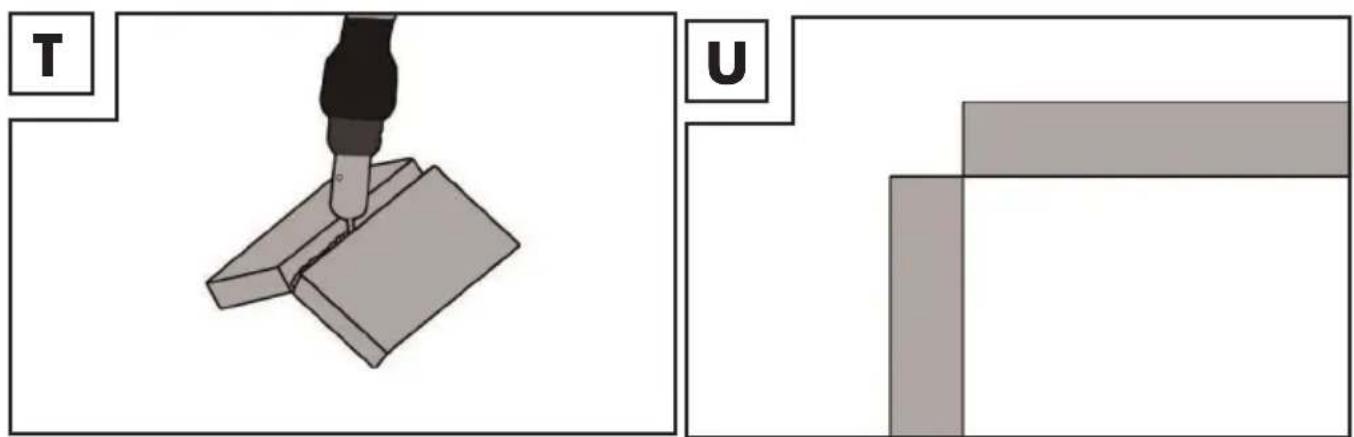

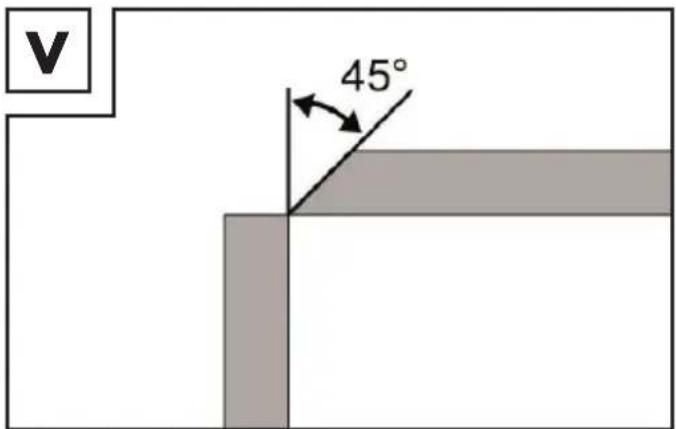

Połączenia spawane narożników zewnętrznych

Przygotowanie tego rodzaju spawania jest bardzo proste (rys. T, V).

Przy grubszych materiałach nie jest ono jednak konieczne. W takim przypadku lepiej jest przygotować połączenie, jak przedstawiono poniżej, w którym krawędź płyty jest ukosowana (rys. V).

V 45°

Połączenia ze spoinami pachwinowymi

Spoina pachwinowa powstaje, gdy detale są zwrócone prostopadle do siebie. Spoina powinna mieć kształt trójkąta z bokami o równej długości i z lekkim zagłębieniem (rys. W, Z).

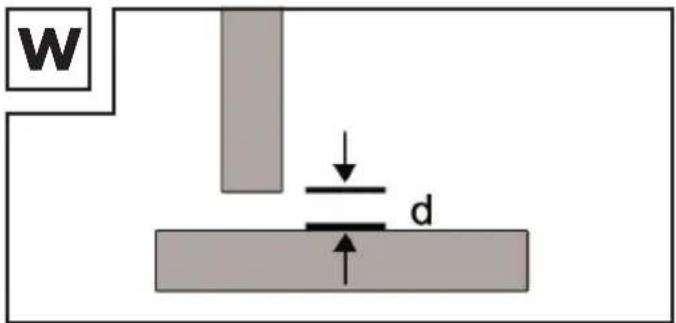

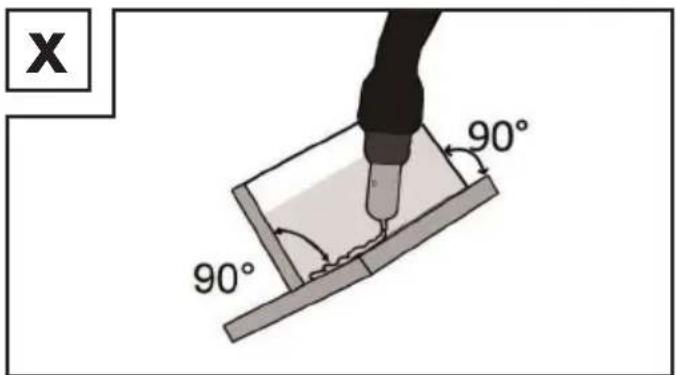

Połączenie spawane narożników wewnętrznych

Przygotowanie tego połączenia spawanego jest bardzo proste i wykonuje się je przy materiałach o grubości do 5 mm. Wymiar „d” należy zredukować do minimum i koniecznie musi być on mniejszy niż 2 mm (rys. W).

w d

Przy grubszych materiałach nie jest ono jednak konieczne. W takim przypadku lepszym rozwiązaniem jest przygotowanie połączenia, tak jak przedstawiono na rysunku V, w którym krawędź płyty jest ukosowana.

X 90° 90°

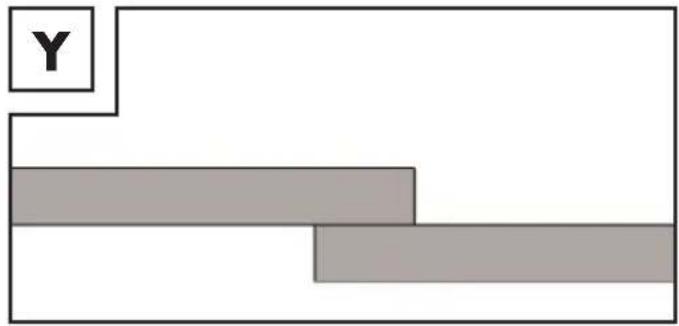

Połączenia spawane na zakładkę

Najpowszechniejszym jest przygotowanie z prostymi krawędziami spawanymi. Spaw można wykonać za pomocą normalnej spoiny kątowej. Oba spawane elementy należy dosunąć do siebie tak blisko, jak to możliwe – rysunek Y.

Y

- Konserwacja

Należy regularnie usuwać kurz i brud z urządzenia.
■ Urządzenie i akcesoria należy czyścić delikatną szczotką lub suchą szmatką.

- Wskazówki środowiskowe i dane dotyczące utylizacji

NIE WYRZUCAĆ NARZĘDZI ELEKTRYCZNYCH RAZEM Z ODPADAMI KOMUNALNYMI! ZAPEWNIĆ RECYKLING ZAMIAST UTYLIZACJI!

Zgodnie z dyrektywą europejską 2012/19/UE zużyte urządzenia elektroniczne muszą być segregowane i przekazywane do dalszego przetwarzania zgodnie z przepisami ochrony środowiska. Symbol przekreślonego pojemnika na śmieci oznacza, że tego urządzenia po zakończeniu użytkowania nie wolno wyrzucać wraz z odpadami domowymi. Urządzenie należy zdać w odpowiednich punktach zbiórki, zakładach recyklingu lub utylizacji odpadów. Oferujemy nieodpłatną utylizację przesłanych do nas niesprawnych urządzeń. Ponadto do odbioru urządzeń zobowiązani są dystrybutorzy sprzętu elektrycznego i elektronicznego, a także sklepy spożywcze. LIDL oferuje możliwość zwrotu bezpośrednio w oddziałach i marketach. Zwrot i utylizacja są dla Państwa bezpłatne. Przy zakupie nowego urządzenia mają Państwo prawo do bezpłatnego zwrotu tego samego rodzaju zużytego urządzenia. Ponadto, niezależnie od zakupu nowego urządzenia, mają Państwo możliwość bezpłatnego zwrotu (do trzech) urządzeń zużytych, które nie przekraczają 25 cm w żadnym wymiarze. Przed zwrotem urządzenia należy usunąć z niego wszystkie dane osobowe. Należy również wyjąć baterie lub akumulatory, które nie są zabudowane w zużytym urządzeniu, oraz lampy, które można wyjąć bez ich niszczenia, i zdać je do punktu selektywnej zbiórki odpadów.

Baterie zawierające substancje szkodliwe są oznakowane następującymi symbolami, które informują o zakazie wyrzucania do odpadów komunalnych. Oznaczenia metali ciężkich o decydującym znaczeniu to:

Cd = kadm, Hg = rtęć, Pb = ołów. Zużyte akumulatory należy dostarczyć do firmy utylizacyjnej w swoim mieście lub gminie lub zwrócić je dystrybutorowi. W ten sposób wypełniają Państwo obowiązki ustawowe i wnoszą ważny wkład w ochronę środowiska naturalnego.

Przestrzegać oznaczeń na różnych materiałach opakowaniowych i w razie potrzeby oddzielić je od siebie. Materiały opakowaniowe oznaczone są skrótami (a) oraz cyframi (b) o następującym znaczeniu:1–7: tworzywa sztuczne, 20–22: papier i tektura, 80–98: kompozyty.

Nie wyrzucać produktu do śmieci pochodzących z gospodarstwa domowego, lecz należy oddać go do gminnego punktu zbiorki w celu przetworzenia odpadu! Informacje na temat sposobów utylizacji wysłużonego produktu uzyskają Państwo w swoim urzędzie gminy lub urzędzie miejskim.

Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku surowców wtórnych, w tym recyklingu zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.

- Deklaracja zgodności WE

My,

C. M. C. GmbH Holding

Osoba odpowiedzialna za dokument:

Joachim Bettinger

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

NIEMCY

oświadczamy, jako wyłącznie odpowiedzialny podmiot, że produkt

Spawarka inwertorowa na drut rdzeniowy

Numer pozycji: 2831

Rok produkcji: 2025/18

IAN: 472024_2407

Model: PIFDS 120 B2

spełnia zasadnicze wymagania bezpieczeństwa zawarte w dyrektywach europejskich

Dyrektywa niskonapięciowa UE

2014/35/EU

Dyrektywa WE kompatybilności elektromagnetycznej

2014/30/UE

Dyrektywie w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (RoHS)

2011/65/UE + 2015/863/UE

i ich zmienionych wersjach.

Wyłączną odpowiedzialność za wydanie deklaracji zgodności ponosi producent.

Powyższy przedmiot deklaracji spełnia wymagania zawarte w dyrektywie 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8. czerwca 2011 w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

W celu dokonania oceny zgodności posłużono się następującymi normami zharmonizowanymi:

EN 60974-6:2016

EN 60974-10:2021

St. Ingbert, dnia 01.10.2024 r.

- Wskazówki dotyczące gwarancji i serwisu

Gwarancja firmy C. M. C. GmbH Holding

Szanowni Klienci,

na urządzenie to udzielamy gwarancji na okres 3 lat od daty zakupu. W przypadku wad tego produktu przysługują Państwu uprawnienia ustawowe w stosunku do jego sprzedawcy. Nasza gwarancja przedstawiona w dalszej części tekstu nie ogranicza tych uprawnień ustawowych.

Warunki gwarancji

Okres gwarancji biegnie od daty zakupu. Proszę zachować oryginalny paragon. Stanowi on dowód zakupu.

Jeżeli w ciągu trzech lat od daty zakupu tego produktu wystąpi wada materiału lub produkcyjna, wówczas – według naszego uznania – nieodpłatnie naprawimy lub wymienimy produkt. Warunkiem świadczenia gwarancyjnego jest przedłożenie w okresie trzyletnim niesprawnego urządzenia i dowodu zakupu (paragonu) wraz z krótkim opisem, na czym polega wada bądź usterka i kiedy ona wystąpiła. Jeżeli nasza gwarancja obejmuje daną wadę, otrzymają Państwo naprawiony lub nowy produkt. Naprawa lub wymiana produktu nie rozpoczyna biegu nowego okresu gwarancyjnego.

- Okres gwarancji i ustawowe roszczenia z tytułu braków

Okres gwarancyjny nie jest przedłużany przez rękojmię. Dotyczy to również części zamiennych i naprawianych. Ewentualnie już przy zakupie należy natychmiast zgłosić po rozpakowaniu istniejące uszkodzenia i braki. Po upływie okresu gwarancji występujące przypadki naprawy objęte są kosztami.

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane zgodnie z surowymi wytycznymi jakościowymi i skrupulatnie sprawdzone przed dostawą.

Gwarancja obejmuje wady materiału lub produkcyjne. Niniejsza gwarancja nie obejmuje elementów produktów, które ulegają normalnemu zużyciu i które można uznać za części zużywalne ani uszkodzeń delikatnych części, np. włącznika lub części szklanych.

Niniejsza gwarancja wygasa, jeśli produkt zostanie uszkodzony, będzie nieprawidłowo użytkowany lub konserwowany. Prawidłowe użytkowanie produktu oznacza stosowanie się do wszystkich zaleceń zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, które są odradzane w instrukcji obsługi lub przed którymi ona ostrzega.

Produkt przeznaczony jest wyłącznie do użytku prywatnego, niekomercyjnego. W przypadku niewłaściwego i nieprawidłowego obchodzenia się z urządzeniem, stosowania siły oraz w przypadku ingerencji dokonanych nie przez nasz autoryzowany serwis gwarancja wygasa.

- Przebieg zgłoszenia gwarancyjnego

Dla zapewnienia szybkiego przetworzenia zgłoszenia gwarancyjnego prosimy o zastosowanie się do następujących wskazówek:

■ Prosimy mieć pod ręką paragon i numer artykułu (np. IAN) jako dowód zakupu.
Numer artykułu podany jest na tabliczce znamionowej na produkcie, jest wygrawerowany na produkcie, znajduje się na stronie tytułowej instrukcji (w lewym dolnym rogu) lub na naklejce na tylnej ścianie lub na spodzie produktu.
Gdyby wystąpiły błędy w działaniu lub inne wady bądź usterki, proszę najpierw skontaktować się telefonicznie lub pocztą elektroniczną z niżej wymienionym działem serwisu.
Produkt zarejestrowany jako uszkodzony można następnie przesłać na nasz koszt na podany adres serwisu, dołączając dowód zakupu (paragon) oraz podając, na czym polega wada bądź usterka i kiedy ona wystąpiła.
Na stronie parkside-diy.com można pobrać tę i wiele innych dokumentacji. Ten kod QR przekierowuje bezpośrednio do naszej strony internetowej parkside-diy.com. Po wprowadzeniu numeru artykułu (IAN) 472024_2407 można uzyskać dostęp do instrukcji obsługi artykułu.

PDF ONLINE parkside-diy.com

Serwis

Dane kontaktowe: PL

Nazwa: GTX Service Sp. z o.o. Sp.k.

Strona www: www.gtxservice.pl

Adres e-Mail: [e-mail]

Numer telefonu: 0048 22 364 53 50

IAN 472024_2407

Poniższy adres nie jest adresem serwisu. Zapraszamy do kontaktu z wyżej wymienionym serwisem.

Adres: C. M. C. GmbH Holding, Katharina-Loth-Str. 15, DE-66386 St. Ingbert, NIEMCY Zamawianie części zamiennych: www.ersatzteile.cmc-creative.de

Ohrozenie dymom pri zváraní:
