GEBRUIKSAANWIJZING PTMI 180 A1 PARKSIDE

INVERTER-LASAPPARAAT Bedienings- en veiligheidsinstructiesVertaling van de originele bedieningshandleiding

Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend vertrouwd met alle functies van dit apparaat.

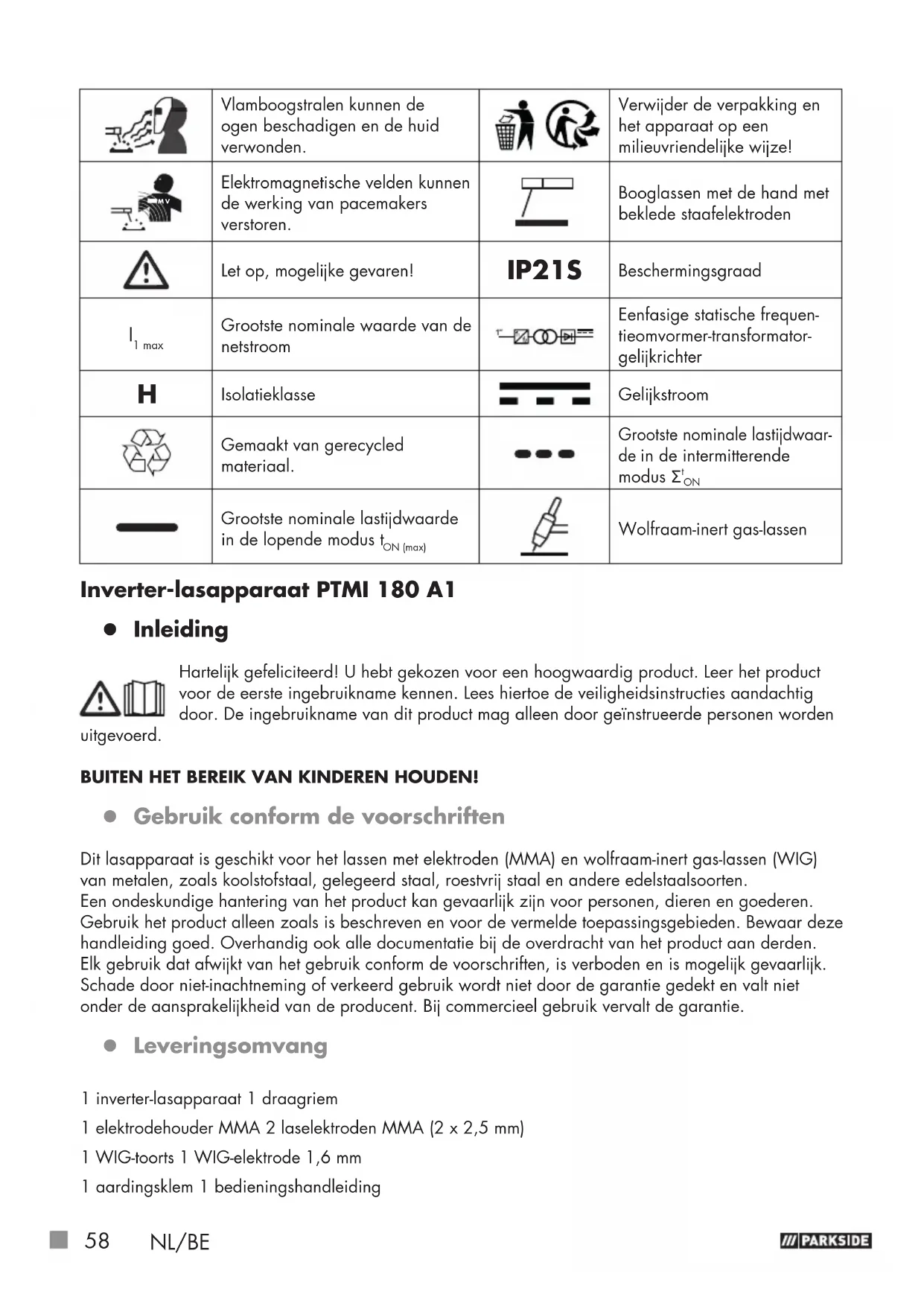

z Tabel van de gebruikte pictogrammen Voorzichtig! Lees de gebruiksaanwijzing!

2 max Grootste nominale waarde van de lasstroom 1~ 50 Hz Netingang; aantal fasen alsmede wisselstroomsymbool en nominale waarde van de frequentie.

1 eff Effectieve waarde van de grootste netstroom

Nominale waarde van de nullastspanning Voer elektrische apparaten niet af via het huishoudelijk afval!

Nominale waarde van de netspanning Gebruik het apparaat niet buiten en nooit in de regen!

Elektromagnetische velden kunnen de werking van pacemakers verstoren. Booglassen met de hand met beklede staafelektroden Let op, mogelijke gevaren! IP21S Beschermingsgraad

Isolatieklasse Gelijkstroom Gemaakt van gerecycled materiaal. Grootste nominale lastijdwaar-

Grootste nominale lastijdwaarde in de lopende modus t ON (max) Wolfraam-inert gas-lassen Inverter-lasapparaat PTMI 180 A1 z Inleiding Hartelijk gefeliciteerd! U hebt gekozen voor een hoogwaardig product. Leer het product voor de eerste ingebruikname kennen. Lees hiertoe de veiligheidsinstructies aandachtig door. De ingebruikname van dit product mag alleen door geïnstrueerde personen worden uitgevoerd. BUITEN HET BEREIK VAN KINDEREN HOUDEN! z Gebruik conform de voorschriften Dit lasapparaat is geschikt voor het lassen met elektroden (MMA) en wolfraam-inert gas-lassen (WIG) van metalen, zoals koolstofstaal, gelegeerd staal, roestvrij staal en andere edelstaalsoorten. Een ondeskundige hantering van het product kan gevaarlijk zijn voor personen, dieren en goederen. Gebruik het product alleen zoals is beschreven en voor de vermelde toepassingsgebieden. Bewaar deze handleiding goed. Overhandig ook alle documentatie bij de overdracht van het product aan derden. Elk gebruik dat afwijkt van het gebruik conform de voorschriften, is verboden en is mogelijk gevaarlijk. Schade door niet-inachtneming of verkeerd gebruik wordt niet door de garantie gedekt en valt niet onder de aansprakelijkheid van de producent. Bij commercieel gebruik vervalt de garantie. z Leveringsomvang 1 inverter-lasapparaat 1 draagriem 1 elektrodehouder MMA 2 laselektroden MMA (2 x 2,5mm) 1 WIG-toorts 1 WIG-elektrode 1,6mm 1 aardingsklem 1 bedieningshandleidingNL/BE

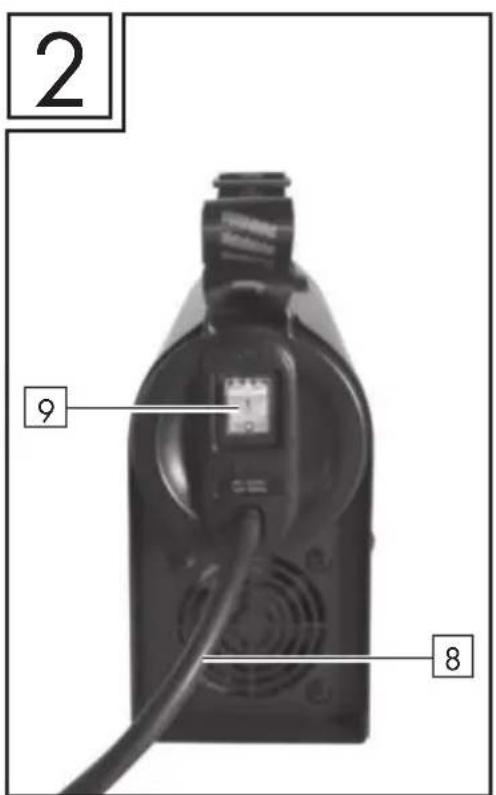

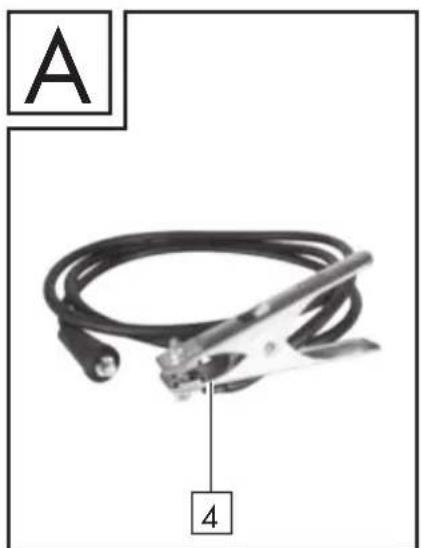

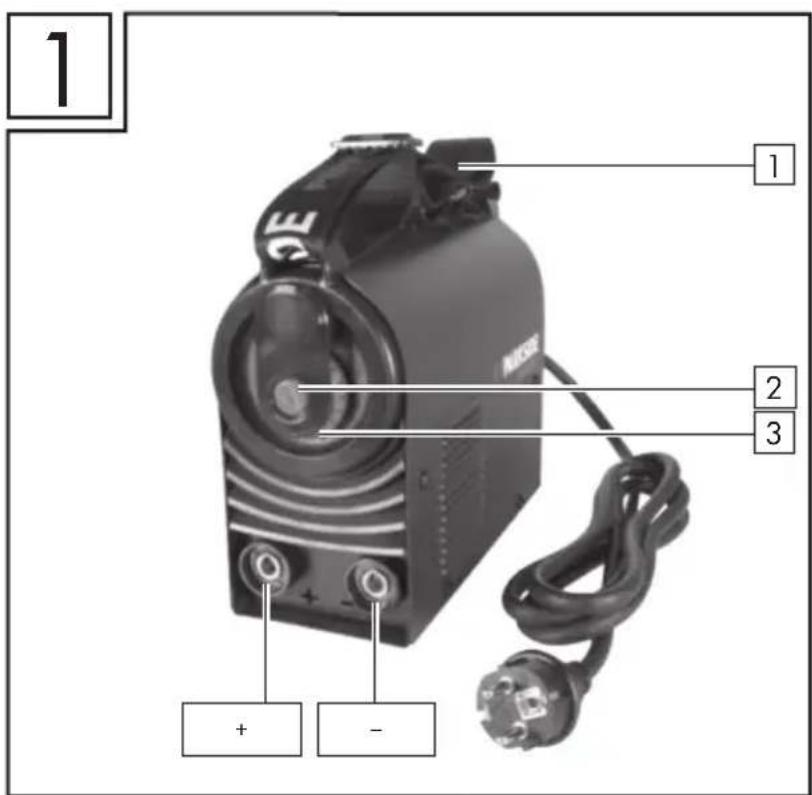

z Beschrijving van de onderdelen

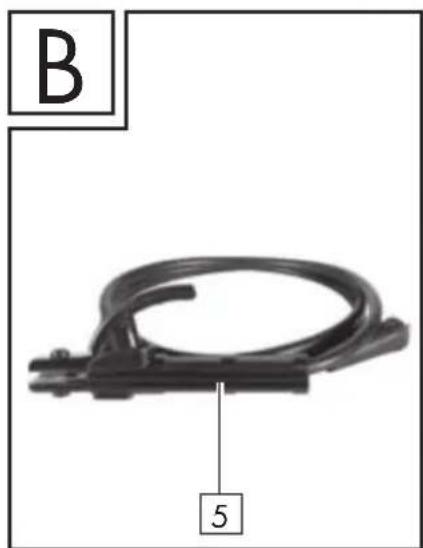

Elektrodehouder z Technische gegevens Netaansluiting: 230V~ 50Hz (wisselstroom) Max. lasstroom en de overeenkomstige genormeerde werkspanning: 20A/18,8V – 180A/25,2V Nominale waarde van de netspanning: U

: 70V Beschermingsgraad: IP21S Gewicht: ca. 3kg Lasbare materiaaldikte: max. 3,0mm z Veiligheidsinstructies Lees de gebruiksaanwijzing zorgvuldig door en neem de beschreven instructies in acht. Maak u met behulp van deze gebruiks- aanwijzing vertrouwd met het apparaat, het correcte gebruik ervan en de veiligheidsinstructies. Op het typeplaatje staan alle technische gegevens van dit lasapparaat. Neem kennis van de technische speci- ficaties van dit apparaat.

WAARSCHUWING Houd de verpakkingsmaterialen uit de buurt van kleine kinderen. Er bestaat verstikkingsgevaar! Laat reparaties en/of onderhoudswerkzaamheden alleen door gekwalificeerde elektriciens uitvoeren. Gebruik alleen de meegeleverde laskabels. Het apparaat mag tijdens het gebruik niet direct tegen de wand staan, niet worden afgedekt of tussen andere apparaten geklemd, zodat altijd voldoende lucht door de ventilatiesleuven kan worden opgenomen. Controleer of het apparaat correct op de netspanning60 NL/BE is aangesloten. Vermijd iedere trekbelasting van de voedingskabel. Trek de stroomstekker uit het stopcontact, voordat u het apparaat op een andere plaats opstelt. Wanneer het apparaat niet wordt gebruikt, schakelt u het altijd met de AAN/UIT-schakelaar uit. Leg de elektrodehouder op een geïsoleerde ondergrond en haal de elektroden pas na 15 minuten afkoeling uit de houder. Let op de staat van de laskabels, de elektrodehouder en de aar- dingsklemmen. Slijtage aan de isolatie en aan de stroomvoerende delen kan gevaarlijk zijn en de kwaliteit van het laswerk verminderen. Vlambooglassen produceert vonken, gesmolten metalen deeltjes en rook. Let daarom op: verwijder alle brandbare stoffen en/of mate- rialen van de werkplek en uit de onmiddellijke omgeving ervan. Zorg voor ventilatie van de werkplek. Las niet op containers, vaten of buizen die brandbare vloeistoffen of gassen bevatten of bevat hebben.

WAARSCHUWING Vermijd elk direct contact met het elektrische lascircuit. De open spanning tussen elektrodetang en aardingsklem kan gevaarlijk zijn. Er bestaat gevaar voor een elektrische schok. Berg het apparaat niet op of gebruik het niet in een vochtige of natte omgeving of in de regen. Hier geldt de beschermingsklasse IP21S. Bescherm de ogen met de daarvoor bedoelde veiligheidsglazen (DIN graad 9 – 10), die u op het meegeleverde lasscherm bevestigt. Draag handschoenen en droge beschermende kleding, die vrij is van olie en vet om de huid te beschermen tegen de ultraviolette straling van de vlamboog.

WAARSCHUWING Gebruik de lasstroombron niet om leidingen te ontdooien. Let op: De straling van de vlamboog kan de ogen beschadigen en brand- wonden op de huid veroorzaken. Vlambooglassen produceert vonken en druppels gesmolten metaal, het gelaste werkstuk begint te gloeien en blijft relatief lang zeer heet. Raak het werkstuk daarom niet met blote handen aan. Bij vlambooglassen komen dampen vrij die schadelijk zijn voor de gezondheid. Zorg ervoor dat u deze, indien mogelijk, niet inademt. Bescherm uzelf tegen de gevaarlijke gevolgen van de vlamboog en houd personen die niet bij het werk zijn betrokken, op een afstand van minstens 2m van de vlamboog verwijderd.NL/BE

LET OP! Tijdens het gebruik van het lasapparaat kan het, afhankelijk van de netspanning aan het aansluitpunt, tot storingen in de stroom- voorziening voor andere verbruikers komen. Neem in geval van twijfel contact op met uw energieleverancier. Tijdens het gebruik van het lasapparaat kunnen er functiestoringen van andere apparaten, bijv. hoorapparaten, pacemakers, enz., ontstaan. z Gevarenbronnen bij vlambooglassen Bij vlambooglassen is er een reeks gevarenbronnen. Daarom is het voor de lasser bijzonder belangrijk om de volgende regels in acht te nemen, om zichzelf en anderen niet in gevaar te brengen en schade- lijke gevolgen voor mens en apparaat te vermijden. Laat werkzaamheden aan de netspanning, bijv. aan kabels, stekkers, contactdozen, enz., alleen door een elektricien uitvoeren volgens nationale en lokale voorschriften. Koppel bij ongevallen het lasapparaat meteen los van de stroom- voorziening. Wanneer elektrische contactspanningen optreden, schakelt u het apparaat meteen uit en laat u het door een elektricien controleren. Let aan de lasstroomzijde altijd op goede elektrische contacten. Draag tijdens het lassen altijd aan beide handen isolerende hand- schoenen. Deze beschermen tegen elektrische schokken (nullast- spanning van het lascircuit), tegen schadelijke stralingen (warmte en UV-straling) en tegen gloeiend metaal en slagspatten. Draag stevige, isolerende schoenen. De schoenen moeten ook isoleren als het nat is. Halve schoenen zijn niet geschikt, omdat vallende, gloeiende metalen druppels brandwonden kunnen ver- oorzaken. Draag geschikte beschermende kleding, geen synthetische kleding- stukken. Kijk niet met onbeschermde ogen in de vlamboog, gebruik alleen een lassers-lasscherm met goedgekeurd veiligheidsglas volgens DIN. De vlamboog geeft behalve licht- en warmtestralen, die een verblinding c.q. brandwond veroorzaken, ook UV-stralen af. Deze onzichtbare ultraviolette straling veroorzaakt bij onvoldoende bescherming een zeer pijnlijke bindvliesontsteking die pas enkele uren later wordt opgemerkt. Daarnaast veroorzaakt UV-straling op onbeschermde lichaamsdelen verbranding zoals bij zonnebrand. Ook personen of assistenten die zich in de buurt van de vlamboog bevinden, moeten op de gevaren worden gewezen en met de62 NL/BE nodige beschermende middelen worden uitgerust. Stel, wanneer nodig, schermen op. Tijdens het lassen, vooral in kleine ruimtes, dient voor voldoende toevoer van frisse lucht te worden gezorgd, omdat rook en schade- lijke gassen ontstaan. Aan containers waarin gassen, brandstoffen, minerale oliën of dergelijke worden opgeslagen, mogen – ook wanneer ze reeds lang geleden werden leeggemaakt – geen laswerkzaamheden worden uitgevoerd, omdat door restanten explosiegevaar bestaat. In brand- en explosiegevaarlijke ruimtes gelden speciale voorschriften. Lasverbindingen die aan grote belastingen zijn blootgesteld en aan bepaalde veiligheidseisen moeten voldoen, mogen alleen door speciaal opgeleide en gekeurde lassers worden uitgevoerd. Voorbeelden zijn drukketels, looprails, aanhangerkoppelingen, enz. LET OP! Sluit de aardingsklem altijd zo dicht als mogelijk bij de lasnaad aan, zodat de lasstroom de kortst mogelijke weg van de elektrode naar de aardingsklem kan nemen. Verbind de aardingsklem nooit met de behuizing van het lasapparaat! Sluit de aardingsklem nooit aan op geaarde delen, die ver van het werkstuk verwijderd liggen, bijv. een waterleiding in een andere hoek van de ruimte. Anders zou het kunnen dat het aardingssysteem van de ruimte waarin u last, wordt beschadigd. Gebruik het lasapparaat niet in de regen. Gebruik het lasapparaat niet in een vochtige omgeving. Plaats het lasapparaat alleen op een vlakke plek. De uitgang is bij een omgevingstemperatuur van 20°C gedimensi- oneerd. De lastijd kan bij hogere temperaturen verminderd zijn. GEVAAR DOOR ELEKTRISCHE SCHOK: Een elektrische schok van een laselektrode kan dodelijk zijn. Las niet bij regen of sneeuw. Draag droge isolatiehandschoenen. Pak de elektrode niet met blote handen vast. Draag geen natte of beschadigde handschoenen. Bescherm uzelf tegen een elektrische schok door isolaties tegen het werkstuk. Open de behuizing van de inrichting niet. GEVAAR DOOR LASROOK: Het inademen van lasrook kan schadelijk zijn voor de gezondheid. Houd het hoofd niet in de rook. Gebruik inrichtingen in open gebieden. Gebruik ontluchting om de rook te verwijderen. GEVAAR DOOR LASVONKEN: Lasvonken kunnen een explosie of een brand veroorzaken. Houd brandbare stoffen uit de buurt van lassen. Las niet naast brandbareNL/BE

stoffen. Lasvonken kunnen branden veroorzaken. Houd een brand- blusser bij de hand en iemand die toekijkt en de blusser onmiddellijk kan gebruiken. Las niet op vaten of andere gesloten containers. GEVAAR DOOR VLAMBOOGSTRALEN: Vlamboogstralen kunnen de ogen beschadigen en de huid ver- wonden. Draag een hoofdbedekking en veiligheidsbril. Draag gehoorbescherming en een hoog gesloten overhemdkraag. Draag een lashelm en let op de correcte filterinstellingen. Draag volledige lichaamsbescherming. GEVAAR DOOR ELEKTROMAGNETISCHE VELDEN: Lasstroom produceert elektromagnetische velden. Gebruik deze niet samen met medische implantaten. Wikkel de laskabels nooit rond het lichaam. Breng laskabels samen. z Specifieke veiligheidsinstructies voor lasscherm

Controleer met behulp van een felle lichtbron (bijv. aansteker) altijd voor het begin van de laswerkzaamheden of het lasscherm correct werkt. Door lasspatten kan het veiligheidsglas beschadigd geraken. Vervang beschadigde of bekraste veiligheidsglazen meteen. Vervang beschadigde of sterk vervuilde c.q. bekraste componenten onmiddellijk. Het apparaat mag alleen door personen worden gebruikt, die 16 jaar of ouder zijn. Leer de veiligheidsvoorschriften voor lassen kennen. Neem hierbij ook de veiligheidsinstructies van uw lasapparaat in acht. Zet het lasscherm altijd op, wanneer u last. Indien u het niet gebruikt, kunt u ernstig netvliesletsel oplopen. Draag altijd beschermende kleding tijdens het lassen. Gebruik het lasscherm nooit zonder veiligheidsglas. Vervang het veiligheidsglas tijdig voor een goed zicht en onver- moeibaar werken. z Omgeving met verhoogd elektrisch risico Bij het lassen in omgevingen met een verhoogd elektrisch risico dienen de volgende veiligheidsinstructies in acht te worden genomen. Omgevingen met verhoogd elektrisch risico treft u bijvoorbeeld aan: op werkplekken waar de bewegingsruimte beperkt is, zodat de lasser in een geforceerde houding (bijv. knielend, zittend, liggend) werkt en elektrisch geleidende delen aanraakt;64 NL/BE op werkplekken die geheel of gedeeltelijk elektrisch geleidend zijn begrensd en waar een groot gevaar bestaat door te vermijden of toevallig aanraken door de lasser; op natte, vochtige of warme werkplekken, waar de luchtvoch- tigheid of transpiratie de weerstand van de menselijke huid en de isolerende eigenschappen van de beschermende uitrusting aanzienlijk verlaagt. Ook een metalen ladder of een steiger kunnen een omgeving met verhoogd elektrisch risico scheppen. In een dergelijke omgeving dienen een isolerende ondergrond en tussenlagen te worden gebruikt, verder dienen kaphandschoenen en hoofdbedekkingen van leer of van andere isolerende stoffen te worden gedragen om het lichaam van aarde te isoleren. De lasstroombron moet zich buiten het werkgebied c.q. de elektrisch geleidende vlakken en buiten de reikwijdte van de lasser bevinden. Aanvullende bescherming tegen een schok door netspanning bij een storing kan door het gebruik van een aardlekschakelaar zijn voorzien, die bij een lekstroom van niet meer dan 30mA wordt gebruikt en alle inrichtingen voor het netspanningsbedrijf in de buurt voedt. De aardlekschakelaar moet voor alle stroomtypen zijn geschikt. Middelen voor het snel elektrisch ontkoppelen van de lasstroombron of het lasstroomcircuit (bijv. noodstopinrichting) moeten gemakkelijk zijn te bereiken. Bij gebruik van lasapparaten onder elektrisch gevaarlijke omstandig- heden mag de uitgangsspanning van het lasapparaat dat stationair draait, niet hoger zijn dan 113V (piekwaarde). Dit lasapparaat mag op basis van de uitgangsspanning in deze gevallen worden gebruikt. z Lassen in nauwe ruimtes Bij het lassen in nauwe ruimtes kan een risico door toxische gassen (verstikkingsgevaar) ontstaan. In nauwe ruimtes mag alleen worden gelast, wanneer er geïnstru- eerde personen in de onmiddellijke nabijheid aanwezig zijn, die in geval van nood kunnen ingrijpen. Hier dient voor het begin van het lasproces een analyse door een deskundige te worden uitgevoerd om te bepalen welke stappen noodzakelijk zijn om de veiligheid van het werk te waarborgen en welke voorzorgsmaatregelen dienen te worden genomen tijdens het feitelijke lasproces.NL/BE

z Optellen van nullastspanningen Wanneer meer dan één lasstroombron tegelijkertijd in werking is, kunnen de nullastspanningen ervan worden opgeteld en tot een verhoogd elektrisch risico leiden. Lasstroombronnen moeten zo worden aangesloten dat dit risico tot een minimum wordt beperkt. De individuele lasstroombronnen, met hun aparte besturingen en aansluitingen, moeten duidelijk worden gemarkeerd, zodat herken- baar is wat bij welk lasstroomcircuit hoort. z Gebruik van schouderbanden Er mag niet gelast worden, wanneer de lasstroombron wordt gedragen, bijv. met een schouderband. Daardoor moet worden voorkomen: het risico om het evenwicht te verliezen, wanneer er aan aangesloten leidingen of slangen wordt getrokken; het verhoogde gevaar voor een elektrische schok, omdat de lasser met de aarde in contact komt, wanneer deze een lasstroombron van klasse I gebruikt, waarvan de behuizing door zijn randaarde is geaard. z Beschermende kleding

Tijdens de werkzaamheden moet de lasser over zijn volledige lichaam zijn beschermd tegen straling en verbranding door de juiste kleding en gezichtsbescherming. De volgende stappen dienen in acht te worden genomen: – Trek vóór de laswerkzaamheden de beschermende kleding aan. – Trek handschoenen aan. – Gebruik ramen of een ventilator om de luchttoevoer te garanderen. – Draag een veiligheidsbril en mondbescherming. Aan beide handen moeten kaphandschoenen van een geschikt materiaal (leer) worden gedragen. Deze moeten in een perfecte staat zijn. Om de kleding te beschermen tegen rondvliegende vonken en verbranding dienen geschikte schorten te worden gedragen. Wanneer de aard van de werkzaamheden, bijv. lassen boven het hoofd, dat vereist, moet een beschermend pak worden gedragen en, indien nodig, ook een hoofdbescherming.

BESCHERMING TEGEN STRALEN EN VERBRANDINGEN

Wijs op de werkplek met een affiche ”Voorzichtig! Niet in de vlam- men kijken!” op het risico voor de ogen. De werkplekken moeten,66 NL/BE indien mogelijk, zo worden afgeschermd dat de personen die zich in de buurt bevinden, worden beschermd. Onbevoegden moeten uit de buurt van laswerkzaamheden worden gehouden. In de onmiddellijke omgeving van vaste werkplekken mogen de wanden noch licht van kleur zijn, noch glanzend. Ramen moeten minstens tot op hoofdhoogte worden beveiligd tegen het doorlaten of weerkaatsen van straling, bijv. door geschikte verf. z EMC-apparaatclassificatie Conform de norm IEC 60974-10 gaat het hier om een lasapparaat met de elektromagnetische compatibiliteit van klasse A. Apparaten van klasse A zijn apparaten die zijn geschikt voor het gebruik in alle andere gebieden dan het woongedeelte en die gebieden die direct op een laagspannings-stroomnet zijn aangesloten dat (ook) woningen voorziet. Apparaten van klasse A moeten voldoen aan de grenswaarden van klasse A. WAARSCHUWING: Apparaten van klasse A zijn voorzien voor het gebruik in een industriële omgeving. Vanwege de storende invloeden die zich vermogensgerelateerd en ook gestraald voordoen, kunnen er mogelijkerwijs problemen optreden om de elektromagnetische compa- tibiliteit in andere omgevingen te waarborgen. Ook wanneer het apparaat voldoet aan de emissiegrenswaarden volgens de norm, kunnen betreffende apparaten toch tot elektromag- netische storingen in gevoelige installaties en apparaten leiden. De gebruiker is verantwoordelijk voor storingen die tijdens het werken door de vlamboog ontstaan en de gebruiker moet geschikte bescher- mingsmaatregelen nemen. Hierbij dient de gebruiker vooral te letten op: – net-, stuur-, signaal- en telecommunicatiekabels; – computers en andere microprocessorgestuurde apparaten; – televisie-, radio- en andere weergaveapparatuur; – elektronische en elektrische veiligheidsinstallaties; – personen met een pacemaker of hoorapparaat; – meet- en kalibratie-inrichtingen; – immuniteit tegen storingen van andere inrichtingen in de buurt; – het tijdstip waarop de laswerkzaamheden worden uitgevoerd. Om mogelijke storende stralingen te verminderen, wordt aanbevolen: – de netaansluiting van een netfilter te voorzien; – het apparaat regelmatig te onderhouden en op een goed onder- houdsniveau te houden;NL/BE

– laskabels moeten volledig worden afgewikkeld en zo parallel mogelijk op de grond worden gelegd; – apparaten en installaties die gevaar lopen door storende straling, moeten, indien mogelijk, uit het werkgebied worden verwijderd of worden afgeschermd. Aanwijzing! Dit apparaat voldoet aan IEC 61000-3-12, vooropgesteld dat het kortsluitvermogen Ssc groter is dan of gelijk is aan 6106,5kW aan het interfacepunt tussen de voeding van de gebruiker en het open- bare net. De installateur of de gebruiker van het apparaat is ervoor verantwoordelijk om ervoor te zorgen, indien nodig na overleg met de energiemaatschappij, dat het apparaat alleen op een voeding wordt aangesloten, waarvan het kortsluitvermogen Ssc groter dan of gelijk aan 6106,5kW wordt aangesloten. Aanwijzing! Het apparaat is alleen geschikt voor gebruik met een stroomvoorzie- ning, waarvan de netimpedantie Zmax 0,225Ω of lager is. Raad- pleeg een elektricien, wanneer u twijfelt. z Voor ingebruikname Verwijder het apparaat en het toebehoren uit de verpakking en controleer deze op schade (bijv. transportschade). Sluit de elektrodehouder

voor MMA-lassen of de WIG-toorts voor WIG-lassen op het lasapparaat aan. Sluit vervolgens de aardingsklem

aan. Plaats voor MMA-lassen een elektrode in de elektrodebevestigingsklemmen. z Ingebruikname z MMA-lassen Gebruik elektrodebevestigingsklemmen zonder uitstekende houderschroeven, die aan de huidige veiligheidsstandaarden voldoen. Zorg ervoor dat de AAN-/UIT-schakelaar

op positie “O” (“OFF”) is gezet c.q. dat het netsnoer

niet in de contactdoos is ingestoken. Verbind de laskabels overeenkomstig hun polariteit en volgens de informatie van de elektrodeprodu- cent. Verbind daarvoor de aansluiting van de aardingsklem

met de betreffende uitgang op het inverter-lasapparaat (gemarkeerd met “-”). Verbind de aansluiting van de elektrodehouders

met de betreffende uitgang op het inverter-lasap- paraat (gemarkeerd met “+”). Trek conform de richtlijnen geschikte beschermende kleding aan en bereid uw werkplek voor. Sluit de aardingsklem

op het werkstuk aan. Klem de elektrode in de elektrodehouder

NL/BE Schakel het apparaat in door de AAN-/UIT-schakelaar

op positie “I” (“ON”) te zetten. Door te draaien aan het regelwiel

kan de lasstroom nu worden ingesteld. Door meerdere keren te drukken op de regelknop

kan na het selecteren van instelling ”0.0” (in menuoptie ”Elektrode 1/6“) worden gekozen tussen de comfortfuncties Hot Start, Arc Force en Anti Stick. De parameters worden ingesteld via het regelwiel

en worden bevestigd door te drukken op de regelknop

Door te drukken op de regelknop

, totdat menuoptie ”Elektrode 1/6” verschijnt, kan de elektrode- dikte (1,6 – 4mm) worden gekozen door te draaien aan het regelwiel

. De stroom en de comfortfuncties zijn dan vooraf ingesteld. LET OP: De aardingsklem

en de elektrodehouder

/de elektrode mogen geen direct contact maken. LET OP: Bij het lassen met elektroden (MMA – manual metal arc welding – elektrodelassen), moeten de elektrodehouder

overeenkomstig de gegevens van de elektroden op Plus (+) c.q. Min (-) worden aangesloten. Draag een geschikte beschermende uitrusting en begin met het lasproces. Om de bewerking te beëindigen, zet u de AAN-/UIT-schakelaar

op positie “O” (“OFF”). LET OP: Let erop de elektrode niet over het werkstuk te wrijven. Daarmee kan het werkstuk beschadigd raken en de ontsteking van de vlamboog bemoeilijkt worden. Neem na het ontsteken van de vlamboog de correcte afstand tot het werkstuk in acht. De afstand moet met de diameter van de gebruikte elektrode overeenkomen. Neem deze afstand tijdens het lassen zo precies mogelijk en constant in acht. De hoek tussen de elektrode en de werkrichting moet tussen 20° en 30° liggen. LET OP: Lasklem en laselektrode moeten na de lasprocedure op de geïsoleerde houder worden gelegd. Pas wanneer de elektrode is afgekoeld, kan de smeltslak worden verwijderd. Om de onderbroken lasnaad opnieuw te lassen, moet eerst de smeltslak op de laspositie worden verwijderd. LET OP: Een spanning die 10% lager is dan de nominale ingangsspanning van het lasapparaat, kan tot de volgende consequenties leiden: De stroom van het apparaat neemt af. De vlamboog breekt af of wordt instabiel. LET OP: De vlamboogstraling kan tot oogontstekingen en huidverbrandingen leiden. Spat- en smeltslakken kunnen oogletsel en brandwonden veroorzaken. Draag een getinte veiligheidsbril of een veiligheidsmasker. Het veiligheidsmasker moet aan de veiligheidsstandaard EN175 voldoen. Er mogen uitsluitend laskabels worden gebruikt, die zijn meegeleverd.NL/BE

z Lassen Kies tussen stekend en slepend lassen. Hierna wordt de invloed van de bewegingsrichting op de eigenschappen van de lasnaad getoond: Stekend lassen Slepend lassen Inbranden kleine grote Lasnaadbreedte grote kleine Lasrups vlakke hoge Lasnaadfout grote kleine AANWIJZING: Welke lasmethode geschikter is, beslist u zelf nadat u een proefstuk hebt gelast. AANWIJZING: Nadat de elektrode volledig is versleten, moet deze worden vervangen. z WIG-lassen Zorg ervoor dat de AAN-/UIT-schakelaar

op positie “O” (“OFF”) is gezet c.q. dat het netsnoer

niet in de contactdoos is ingestoken. Verbind daarvoor de aansluiting van de aardingsklem

met de betreffende uitgang op het inverter-lasapparaat (gemarkeerd met “+”). Verbind daarvoor de aansluiting van de WIG-toorts met de betreffende uitgang op het inverter- lasapparaat (gemarkeerd met “-”). Trek conform de richtlijnen geschikte beschermende kleding aan en bereid uw werkplek voor. Sluit de aardingsklem

op het werkstuk aan. Verbind de gasingang van de toorts met de overeenkomstige uitgang van uw drukreduceerklep (niet in de leveringsomvang inbegrepen). Gebruik argon als beschermgas. Er wordt een gasstroom van 4 – 8l/min geadviseerd. Schakel het apparaat in door de AAN-/UIT-schakelaar

op positie “I” (“ON”) te zetten. Stel de lasstroom met het regelwiel

in, afhankelijk van de gebruikte elektrode. Kies positie ”0.0” door meerdere keren te drukken op de regelknop

en evt. te draaien aan het regelwiel

. Druk nu weer op de regelknop

, totdat menuoptie ”LiftTIG 6/6” verschijnt. Kies de instelling ”ON” door te draaien aan het regelwiel

. Bevestig door te drukken op de regelknop

Door te draaien aan het regelwiel

kan de lasstroom nu worden ingesteld. z Onderhoud en reiniging AANWIJZING: Het lasapparaat moet om perfect te functioneren en voor de naleving van de veiligheidseisen regelmatig worden onderhouden en gereviseerd. Ondeskundig en foutief gebruik kunnen leiden tot uitvallen van en schade aan het apparaat. Voordat u reinigingswerkzaamheden aan het lasapparaat uitvoert, trekt u het netsnoer

uit de contactdoos, zodat het apparaat veilig van het stroomcircuit wordt losgekoppeld.70 NL/BE Reinig het lasapparaat regelmatig van buiten, evenals het toebehoren ervan. Verwijder vuil en stof met behulp van lucht, poetskatoen of een borstel. AANWIJZING: De volgende onderhoudswerkzaamheden mogen uitsluitend door geïnstrueerde vakkrachten worden uitgevoerd. Stroomregelaar, aardingsinrichting en interne kabels dienen periodiek te worden onderhouden. Controleer de isolatieweerstanden van het lasapparaat regelmatig. Gebruik daarvoor het betref- fende meetapparaat. Bij een defect of als apparaatonderdelen moeten worden vervangen, neemt u contact op met het betreffende personeel. z Milieu-informatie en afvalverwijderingsrichtlijnen RECYCLING VAN GRONDSTOFFEN IN PLAATS VAN AFVALVERWIJDERING! Conform de Europese richtlijn 2012/19/EU moet verbruikte elektrische apparatuur gescheiden worden afgevoerd en naar een inzamelpunt voor milieuvriendelijke recycling worden gebracht. Voer het apparaat af via een erkend afvalverwijderingscentrum of via uw gemeentelijke afvalverwijde- ringsdienst. Neem de actueel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw afvalverwijderingsdienst. Apparaat, toebehoren en verpakking dienen op een milieuvriendelijke manier te worden gerecycled. Gooi elektrische apparatuur niet weg met het huisvuil! Hiermee voldoet u aan de wettelijke verplichtingen en levert u een belangrijke bijdrage aan de bescherming van het milieu. Let op de markering van de verschillende verpakkingsmaterialen en scheid deze, indien nodig. De verpakkingsmaterialen zijn gemarkeerd met afkortingen (a) en cijfers (b) met de volgende betekenis: 1 – 7: Kunststoffen, 20 – 22: Papier en karton, 80 – 98: Composieten. z EU-conformiteitverklaring Wij, C. M. C. GmbH Documentverantwoordelijke: Dr. Christian Weyler Katharina-Loth-Str. 15 D-66386 St. Ingbert DUITSLAND verklaren alleen verantwoordelijk te zijn dat het product Inverter-lasapparaat PTMI 180 A1 IAN: 389213_2107 Art.nr.: 2423 Bouwjaar: 2022/18 Model: PTMI 180 A1NL/BE

voldoet aan de belangrijke veiligheidsvoorschriften die in de Europese Richtlijnen EU-richtlijn elektromagnetische compatibiliteit: 2014/30/EU Laagspanningsrichtlijn: 2014/35/EU RoHS-richtlijn: 2011/65/EU + 2015/863/EU en in de wijzigingen hiervan zijn vastgelegd. Het bovengenoemde object van de Verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europese Parlement en van de Raad d.d. 8 juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. Voor de conformiteitsbeoordeling is gebruikgemaakt van de volgende geharmoniseerde normen: EN 60974-6:2016 EN 60974-10:2014/A1:2015 St. Ingbert, 23-12-2021 Dr. Christian Weyler - Kwaliteitswaarborging - z Aanwijzingen over garantie en afhandelen van de service Garantie van Creative Marketing & Consulting GmbH Geachte klant, U ontvangt 3 jaar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt. z Garantievoorwaarden De garantietermijn gaat in op de aankoopdatum. Bewaar het originele kassabon zorgvuldig. Dit document geldt als aankoopbewijs. Wanneer binnen 3 jaar na aankoopdatum van dit product een materiaal- of productiefout optreedt, dan zullen wij het product – naar ons oordeel – gratis repareren of vervangen. Deze garantie vereist dat het defecte apparaat binnen 3 jaar vanaf uw aankoop (kassabon) wordt ingediend en er schriftelijk kort wordt beschreven wat het gebrek is en wanneer het is opgetreden. Wanneer het defect onder onze garantie valt, ontvangt u het gerepareerde product of een nieuw product terug. Door de reparatie of de vervanging van het product begint geen nieuwe garantietermijn. z Garantieperiode en wettelijke garantieclaims De garantieperiode wordt door de waarborg niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Schade en defecten die eventueel al bij de aankoop aanwezig zijn, moeten onmiddellijk na het uitpakken worden gemeld. Reparaties na afloop van de garantieperiode dienen te worden betaald.72 NL/BE z Omvang van de garantie Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. De garantie geldt voor materiaal- of productiefouten. De garantie is niet van toepassing op producton- derdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars, accu‘s of dergelijke onderdelen, die gemaakt zijn van glas. Deze garantie wordt ongeldig, wanneer het product werd beschadigd, niet correct werd gebruikt of werd onderhouden. Voor een deskundig gebruik van het product dienen alleen de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absoluut toepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen wordt gewaarschuwd. Het product is uitsluitend bestemd voor privégebruik en niet voor commerciële doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door een door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. z Afwikkeling in geval van garantie Om een snelle afhandeling van uw reclamatie te waarborgen, dient u de volgende aanwijzingen in acht te nemen: Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik. Het artikelnummer vindt u op het typeplaatje, een gravure, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op de achter- of onderzijde. Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de hierna genoemde serviceafdeling op te nemen. Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en de vermelding over wat het gebrek is en wanneer het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres. AANWIJZING: Op www.lidl-service.com kunt u deze en nog veel andere handboeken, productvi- deo’s en software downloaden. Met deze QR-code gaat u recht- streeks naar de Lidl-servicepagina (www.lidl-service.com) en kunt u uw bedieningshandleiding openen door het artikelnummer (IAN) 389213 in te voeren.NL/BE

z Service Zo kunt u ons bereiken: NL, BE Naam: ITSw bv Internetadres: www.cmc-creative.de E-mail: [e-mail] Telefoon: 0031 (0) 900-8724357 Kantoor: Duitsland IAN 389213_2107 Let erop dat het volgende adres geen serviceadres is. Neem eerst contact op met het hierboven vermelde servicepunt. C. M. C. GmbH Katharina-Loth-Str. 15 DE-66386 St. Ingbert DUITSLAND Bestelling van reserveonderdelen: www.ersatzteile.cmc-creative.de74
