PTMI 180 A1 - Svářecí stroj PARKSIDE - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma PTMI 180 A1 PARKSIDE ve formátu PDF.
| Značka | Parkside |
| Model | PTMI 180 A1 |
| Typ produktu | Invertorová svářečka |
| Oblasti použití | Svařování MMA (obalené elektrody) a TIG (wolfram pod inertním plynem) |
| Napájení ze sítě | 230 V ~ 50 Hz (střídavý proud) |
| Maximální svařovací proud | 20 A / 18,8 V – 180 A / 25,2 V |
| Napětí naprázdno (U0) | 70 V |
| Maximální efektivní vstupní proud (I1eff) | 13,4 A |
| Maximální vstupní proud (I1max) | 32,8 A |
| Typ krytí | IP21S |
| Hmotnost | Cca 3 kg |
| Maximální tloušťka materiálu | 3,0 mm |
| Komfortní funkce | Hot Start, Arc Force, Anti Stick |
| Použitelné elektrody (MMA) | Průměr 1,6 - 4 mm |
| Doporučený inertní plyn (TIG) | Argon, průtok 4-8 l/min |
| Součásti dodávky | 1 svářečka, 1 transportní popruh, 1 držák elektrod, 2 MMA elektrody (2,5 mm), 1 TIG hořák, 1 TIG elektroda 1,6 mm, 1 zemnící svorka, 1 návod k obsluze |
| Údržba | Čistěte vzduchem, čistící vlnou nebo kartáčem. Před čištěním odpojte. Údržbu provádějte kvalifikovaným personálem. |
| Bezpečnostní pokyny | Používejte izolační rukavice, svářečskou masku s filtrem DIN 9-10, ochranný oděv, vyhněte se vlhkosti, zajistěte větrání, udržujte hořlavé materiály v bezpečné vzdálenosti. |
| Klasifikace EMC | Třída A (průmyslové použití) |
| Záruka | 3 roky od data nákupu |
| Poprodejní servis | Telefon: 0033 (0) 3 87 84 72 34, E-mail: service.fr@cmc-creative.de, Web: www.lidl-service.com |
| Referenční číslo výrobku | IAN 389213_2107 |
| Normy | Směrnice EU 2014/30/EU, 2014/35/EU, 2011/65/EU, norma EN 60974-10 |
Často kladené otázky - PTMI 180 A1 PARKSIDE
Dotazy uživatelů ohledně PTMI 180 A1 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Svářecí stroj ve formátu PDF zdarma! Najděte svůj návod PTMI 180 A1 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PTMI 180 A1 značky PARKSIDE.
NÁVOD K OBSLUZE PTMI 180 A1 PARKSIDE
Návod k obsluze a bezpečnostní pokyny Originální návod k obsluze
SK
INVERTNÁ ZVÁRAČKA
Návod na obsluhu a bezpečnostné upozornenia Originálny návod na obsluhu
DK
INVERTER-SVEJSEAPPARAT
Než začnete číst tento návod k obsluze, rozložte stránku s obrázky a seznamte se se všemi funkcemi zařízení.
PL

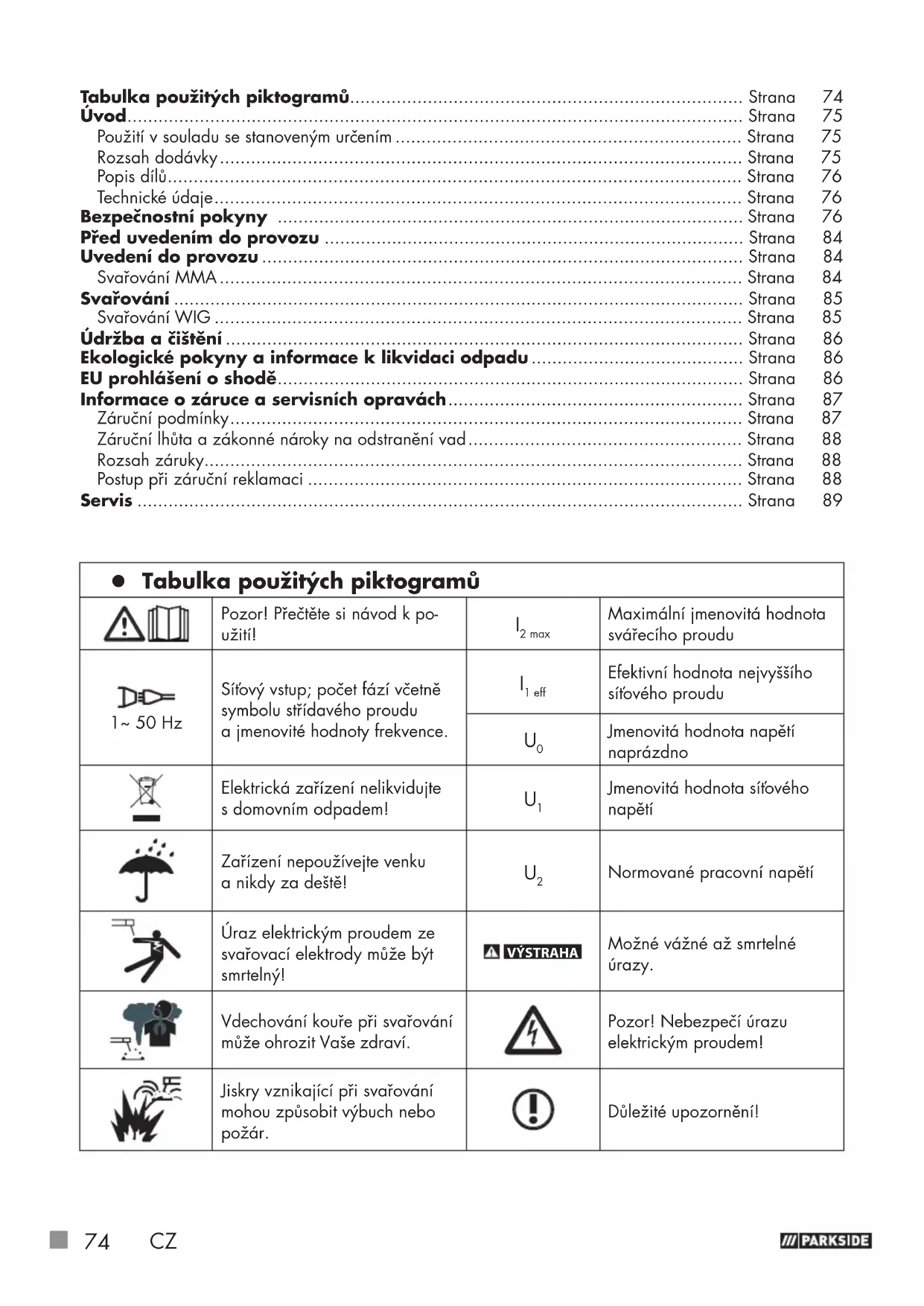

Tabulka použitých piktogramů.... Strana 74
Üvod.... Strana 75
Použití v souladu se stanoveným určením ...... Strana 75
Rozsah dodávky.... Strana 75
Popis dílů.... Strana 76
Technické údaje.... Strana 76
Bezpečnostní pokyny ...... Strana 76
Před uvedením do provozu ...... Strana 84
Uvedení do provozu.... Strana 84
Svařování MMA.... Strana 84
Svařování Strana 85
Svařování WIG Strana 85
Údržba a čištění Strana 86
Ekologické pokyny a informace k likvidaci odpadu.... Strana 86
EU prohlášení o shodě.... Strana 86
Informace o záruce a servisních opravách.... Strana 87
Záruční podmínky.... Strana 87
Záruční lhůta a zákonné nároky na odstranění vad.... Strana 88
Rozsah záruky.... Strana 88
Postup při záruční reklamaci ...... Strana 88
Servis Strana 89
- Tabulka použitých piktogramů
 | Pozor! Přečtěte si návod k po- užití! |  | Maximální jmenovitá hodnota svářecího proudu |
 1~ 50 Hz | Sítový vstup; počet fází včetně symbolu střídavého proudu a jmenovité hodnoty frekvence. |  | Efektivní hodnota nejvyššího síťového proudu |
| [VDTW] | Jmenovitá hodnota napětí naprázdno | ||
 | Elektrická zařízení nelikvidujte s domovním odpadem! |  | Jmenovitá hodnota síťového napětí |
 | Zařízení nepoužívejte venku a nikdy za deště! | [10894] | Normované pracovní napětí |
 | Úraz elektrickým proudem ze svařovací elektrody může být smrtelný! | [48ZW] | Možné vážné až smrtelné úrazy. |
 | Vdechování kouře při svařování může ohrozit Vaše zdraví. |  | Pozor! Nebezpečí úrazu elektrickým proudem! |
 | Jiskry vznikající při svařování mohou způsobit výbuch nebo požár. |  | Důležité upozornění! |
 | Paprsky elektrického oblouku mohou poškodit oči a poranit pokožku. |  | Zařízení a obal zlikvidujte ekologickým způsobem! |
 | Elektromagnetická pole mohou rušit funkci kardiostimulátorů. |  | Ruční svařování elektrickým obloukem obalenými tyčovými elektrodami |
 | Pozor, možná nebezpečí! |  | Druh krytí |
 | Maximální jmenovitá hodnota proudu ze sitě |  | Jednofázový statický měnič frekvence-transformátor- usměrňovač |
| [OK27] | Třída izolace |  | Stejnosměrný proud |
 | Vyrobeno z recyklovaného materiálu. |  | Maximální jmenovitá hodnota doby svařování v přerušovaném režimu _ON^+ |
 | Maximální jmenovitá hodnota doby svařování v nepřetržitém režimu t_ON (max) |  | Svařování wolframovou elektrodou v inertním plynu |
Invertní svářečka PTMI 180 A1
• Úvod
Srdečně blahopřejeme! Rozhodli jste se pro vysoce kvalitní výrobek. Před prvním uvedením do provozu se s výrobkem seznamte. Pečlivě si přečtěte bezpečnostní pokyny.
Tento výrobek smí zprovožňovat pouze poučené osoby.
CHRAŇTE PŘED DĚTMI!
- Použití v souladu se stanoveným určením
Tato svářečka je vhodná pro elektrodové svařování (MMA) a svařování wolframovou elektrodou v inertním plynu (WIG) kovů, jako je uhlíková ocel, legovaná ocel, nerezová ocel a další ušlechtilé oceli. Nesprávná manipulace s výrobkem může být nebezpečná pro osoby, zvířata a majetek. Výrobek použí-vejte pouze podle popisu a pro uvedené oblasti použití. Tento návod pečlivě uschovejte. Při předávání výrobku třetím osobám jim vždy předejte i veškerou dokumentaci. Jakékoliv použití zařízení, které je v rozporu s určením, je zakázáno a potenciálně nebezpečné. Na škody vzniklé v důsledku nedodržení pokynů nebo chybného použití se nevztahuje záruka a výrobce za ně neručí. V případě komerčního použití pozbývá záruka platnosti.
- Rozsah dodávky
1 Invertní svářečka 1 Popruh
1 Držák elektrod (MMA) 2 Svařovací elektrody MMA (2× 2,5 mm)
1 Hořák WIG 1 Elektroda WIG 1,6 mm
1 Zemnicí svorka 1 Návod k obsluze
- Popis dílů
| 1 | Popruh | 6 | Hořák WIG |
| 2 | Kontrolní tlačítko | 7 | 2 Svařovací elektrody MMA (2× 2,5 mm)1 Elektroda WIG 1,6 mm |
| 3 | Kontrolní kolečko | 8 | Sítový kabel |
| 4 | Zemnicí svorka | 9 | Hlavní vypínač ZAP/VYP |
| 5 | Držák elektrod | ||
- Technické údaje
| Sítóvá přípojka: 230 V ~ 50 Hz (střídavý proud) | |
| Max. svařovací proud a odpovídající normalizované pracovní napětí: | 20 A/18,8 V – 180 A/25,2 V |
| Jmenovitá hodnota síťového napětí: U | _1 : 230 V |
| Maximální jmenovitá hodnota síťového proudu: I | _1max : 32,8 A |
| Maximální efektivní vstupní proud: I | _1eff : 13,4 A |
| Jmenovitá hodnota napětí naprázdno: U | _0 : 70 V |
| Druh krytí: IP21S | |
| Hmotnost: cca 3 kg | |
| Svařitelná tlouštka materiálu: max. 3,0 mm |
- Bezpečnostní pokyny
⚠️ Pečlivě si prostudujte návod k použití a dodržujte popsané pokyny. Na základě tohoto návodu k použití se seznamte se zařízením, jeho správným používáním a bezpečnostními pokyny. Na typovém štítku jsou uvedeny všechny technické údaje této svářečky, informujte se, prosím, o technických specifikách tohoto zařízení.
VÝSTRAHA Obalové materiály uchovávejte mimo dosah malých dětí. Hrozí nebezpečí udušení!
- Opravy a/nebo práce údržby nechte provádět pouze kvalifikované elektrikáře.
■ Používejte pouze svařovací vedení, která jsou součástí dodávky.
Zařízení by během provozu nemělo stát těsně u stěny, nesmí být zakryté nebo zasunuté mezi jiná zařízení, aby tak mohlo ventilačními štěrbinami proudit dostatečné množství vzduchu. Ujistěte se, že je zařízení správně připojeno k síťovému napětí. Vyvarujte se namáhání síťového vedení tahem. Dříve než zařízení přesunete na jiné místo, vytáhněte síťovou zástrčku ze zásuvky.
■ Pokud zařízení není v provozu, vypněte je vždy pomocí hlavního vypínače ZAP/VYP. Držák elektrod odkládejte na izolovanou podložku a elektrody vyndávejte z držáku až po 15 minutách ochlazování.
■ Dbejte na stav svařovacích kabelů, držáku elektrod a zemnicích svorek. Opotřebení izolace a dílů pod proudem může způsobovat ohrožení a snižovat kvalitu svářečské práce.
■ Při svařování elektrickým obloukem vznikají jiskry, roztavené kovové částice a kouř. Proto dodržujte následující pokyny: Odstraňte z pracoviště a jeho bezprostředního okolí všechny hořlavé látky a/nebo materiály.
■ Zajistěte větrání pracoviště.
■ Nesvařujte na zásobnících, nádobách nebo potrubích, které obsahují nebo obsahovaly hořlavé kapaliny nebo plyny.
VÝSTRAHA Zamezte jakémukoliv přímému kontaktu se svařovacím proudovým okruhem. Napětí při chodu naprázdno mezi kleštěmi elektrod a zemnicí svorkou může být nebezpečné, hrozí nebezpečí úrazu elektrickým proudem.
■ Zařízení neskladujeteání nepoužívejte ve vlhkém nebo mokrém prostředí nebo v dešti. Zde platí ustanovení ochrany IP21S.
- Chraňte si oči k tomuto účelů určenými ochrannými skly (DIN stupeň 9–10), která upevněte na dodávaný svářečský štít. Pro ochranu pokožky před ultrafialovým zářením elektrického oblouku používejte rukavice a suchý ochranný oděv, který není znečištěn olejem a tukem.
■ VÝSTRAHA Zdroj svařovacího proudu nepoužívejte k odmrazování trubek.
Respektujte:
■ Záření elektrického oblouku může poškodit oči a způsobit popálení kůže.
■ Při svařování elektrickým obloukem vznikají jiskry a kapky rozta-veného kovu, svařovaný obrobek se rozžhaví a relativně dlouho zůstává velmi horký. Nikdy se proto nedotýkejte obrobku holýma rukama.
■ Při svařování elektrickým obloukem se uvolňují zdraví škodlivé výpary. Dbejte na to, abyste je pokud možno nevdechovali.
Chraňte se před nebezpečnými účinky elektrického oblouku a osoby, které se na práci nepodílejí, udržujte ve vzdálenosti minimálně 2 m od elektrického oblouku.
POZOR!
■ Během provozu svářečky může docházet v závislosti na podmínkách v síti v místě připojení k poruchám napájení jiných spotřebičů. Pokud máte pochybnosti, obratte se na dodavatele elektrické energie.
■ Během provozu svářečky může docházet k poruchám funkce jiných zařízení, jako jsou např. naslouchátka, kardiostimulátory atd.
- Zdroje nebezpečí při svařování elektrickým obloukem
Při svařování elektrickým obloukem existuje celá řada zdrojů nebezpečí. Proto je pro svářeče zvlášť důležité, aby dodržoval následující pravidla a neohrožoval sebe ani ostatní a zabránilo se tak poškození zdraví nebo zařízení.
- Práce na straně sítóvého napětí, např. na kabelech, zástrčkách, zásuvkách atd., nechte provádět pouze kvalifikovaným elektrikářem v souladu s národními a místními předpisy.
■ V prípadě nehody svářečku okámžitě odpojte od síťového napětí.
■ Pokud se vyskytnou kontaktní napětí, zařízení ihned vypněte a nechejte je zkontrolovat kvalifikovaným elektrikářem.
■ Na straně svařovacího proudu dbejte vždy na dobré elektrické kontakty.
■ Při svařování vždy používejte izolační rukavice na obou rukou. Chrání před úrazy elektrickým proudem (napětí naprázdno svařovacího proudového okruhu), před škodlivým zářením (teplo a UV záření) a také před žhavým kovem a rozstřikem.
■ Noste pevnou izolující obuv. Boty musí izolovat i ve vlhku. Nejsou vhodné polobotky, protože padající žhavé kapky kovů mohou způsobit popáleniny.
■ Noste vhodný ochranný oděv, žádné oděvy ze syntetických materiálů.
- Bez ochrany zraku se nedívejte do elektrického oblouku, používejte pouze svářečský štít s předepsaným ochranným sklem podle DIN. Kromě světelného a tepelného záření, které způsobuje oslnění resp. popáleniny, vyzařuje elektrický oblouk také UV záření. Toto neviditelné ultrafialové záření způsobuje při nedostatečné ochraně velmi bolestivý zánět spojivek, který se projeví až po několika hodinách. UV záření navíc způsobuje na nechráněných částech těla popáleniny, podobně jako je tomu při spálení slunečním zářením.
■ Rovněž osoby a pomocníci nacházející se v blízkosti elektrického oblouku musí být upozorněni na hrozící nebezpečí a vybaveni potřebnými ochrannými pomůckami. V případě nutnosti nainstalujte ochranné stěny.
- Při svařování, zvláště v malých prostorách, je nutné zajistit dosta-tečný přísun čerstvého vzduchu, protože vzniká kouř a škodlivé plyny.
■ Na nádobách, ve kterých se skladují nebo byly skladovány plyny, pohonné hmoty, minerální oleje nebo podobné látky, se nesmí provádět žádné svářečské práce, ani pokud byly vyprázdněny před dlouhou dobou, protože existuje nebezpečí výbuchu jejich zbytků. - V prostorách s nebezpečím požáru nebo výbuchu platí zvláštní předpisy.
■ Svařované spoje, které jsou vystaveny velkému zatížení a musí splňovat určité bezpečnostní požadavky, smí provádět pouze speciálně vyškolení a přezkoušení svářeči. Jedná se například o tlakové kotle, pojezdné kolejnice, tažná zařízení atd.
POZOR! Zemnicí svorku vždy připojujte co nejblíže k svařovanému místu tak, aby měl svařovací proud co nejkratší dráhu od elektrody k zemnicí svorce. Zemnicí svorku nikdy nepřipojujte na plášť svářečky! Zemnicí svorku nikdy nepřipojujte na uzemněné díly, které jsou ve velké vzdálenosti od obrobku, např. vodovodní potrubí v druhém rohu místnosti. Jinak může dojít k poškození systému ochranných vodičů v místnosti, kde svařujete.
■ Svářečku nepoužívejte za deště.
■ Svářečku nepoužívejte ve vlhkém prostředí.
■ Svářečku pokládejte jen na rovnou plochu.
■ Výstup je dimenzován na teplotu okolního prostředí 20 °C.
Při vyšších teplotách může dojít ke zkrácení doby svařování.
NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM:
- Úraz elektrickým proudem ze svařovací elektrody může být smrtelný. Nesvařujte za deště nebo na sněhu. Používejte suché izolační rukavice. Nedotýkejte se elektrody holýma rukama. Nepoužívejte mokré nebo poškozené rukavice. Před úrazem elektrickým proudem se chraňte izolováním vůči obrobku. Neotvírejte kryt zařízení.
OHROŽENÍ SVAŘOVACÍM KOUŘEM:
■ Vdechování svařovacího kouře může ohrozit zdraví. Nedávejte hlavu do kouře. Zařízení používejte v otevřených prostorách. K odstranění kouře používejte ventilaci.
OHROŽENÍ JISKRAMI ZE ŠVAROVÁNÍ:
■ Jiskry vznikající při svařování mohou způsobit výbuch nebo požár. Hořlavé látky udržujte mimo oblast svařování. Nesvařujte vedle hořlavých látek. Jiskry ze svařování mohou způsobit požár.
V blízkosti mějte připravený hasicí přístroj a dohlížející osobu, která jej může ihned použít. Nesvařujte na bubnech nebo jakýchkoliv uzavřených nádobách.
OHROŽENÍ ZÁŘENÍM ELEKTRICKÉHO OBLOUKU:
■ Paprsky elektrického oblouku mohou poškodit oči a poranit pokožku. Používejte klobouk a bezpečnostní brýle. Používejte ochranu sluchu a límec mějte zapnutý až ke krku. Noste ochrannou svářečskou kuklu a dbejte na správné nastavení filtrů. Používejte kompletní ochranu těla.
OHROŽENÍ ELEKTROMAGNETICKYMI POLI:
■ Svařovací proud vytváří elektromagnetická pole. Nepoužívejte společně se zdravotnickými implantáty. Nikdy si neomotávejte svařovací vedení kolem těla. Spojte svařovací vedení.
- Specifické bezpečnostní pokyny pro svářečský štít
- Před zahájením svářečských prací se vždy přesvědčte pomocí jasného zdroje světla (např. zapalovač) o správné funkci svářečského štítu.
■ Rozstřik při svařování může poškodit ochranné sklo. Poškozené nebo poškrábané ochranné sklo okamžitě vyměňte.
■ Poškozené nebo silně znečištěné, resp. zaštříkané součásti okamžitě vyměňte.
■ Zařízení mohou provozovat pouze osoby, které dovršily 16 let života.
■ Seznamte se s bezpečnostními předpisy pro svařování. Respektujte bezpečnostní pokyny ke svářečce.
■ Při svařování vždy používejte svářečský štít. Pokud jej nepoužijete, můžete si způsobit těžká poranění sítnice.
■ Během svařování vždy noste ochranný oděv.
Nikdy nepoužívejte svářečský štít bez ochranného skla.
■ Pro dobrou viditelnost a práci bez únavy včas vyměnte ochranné sklo.
- Prostředí se zvýšeným ohrožením elektrickým proudem
Při svařování v prostředí se zvýšeným ohrožením elektrickým proudem je nutno dodržovat následující bezpečnostní pokyny.
Prostředí se zvýšeným ohrožením elektrickým próudem se vyskytuje například:
■ na pracovištích s omezeným prostorem pro pohyb, kdy svářeč pracuje ve vynucené poloze (např. vkleče, vsedě, vleže) a dotýká se elektricky vodivých dílů;
■ na pracovištích s úplným nebo částečným elektricky vodivým ohra-ničením a s velkým nebezpečím předvídatelného nebo náhodného dotyku svářečem;
- Na mokrých, vlhkých nebo horkých pracovištích, kde vlhkost vzduchu nebo pot významně snižuje odpor lidské kůže a izolační vlastnosti nebo značně snižuje funkčnost ochranného vybavení.
■ Prostředí se zvýšeným ohrožením elektrickým proudem může vytvářet také kovový žebřík nebo lešení.
Při práci v takovém prostředí používejte izolační podložky a mezivrstvy, rukavice s manžetami a pokrývky hlavy z kůže nebo jiných izolačních materiálů, které izolují tělo od země. Zdroj svařovacího proudu musí být mimo pracovní oblast resp. elektricky vodivé povrchy a mimo dosah svářeče.
Dodatečnou ochranu proti úrazu sítovým proudem v případě poruchy lze zajistit použitím proudového chrániče, který se aktivuje při svodovém proudu do 30 mA a zabezpečuje všechna napájená zařízení v okolí. Proudový chránič musí být vhodný pro všechny druhy proudu.
Prostředky pro rychlé elektrické odpojení od zdroje svařovacího proudu nebo svařovacího proudového okruhu (např. nouzový vypínač) musí být snadno přístupné.
Při použití svářeček v podmínkách s ohrožením elektrickým proudem nesmí výstupní napětí naprázdno u svářečky přesáhnout 113 V (mezní hodnota). V těchto případech se tato svářečka smí používat z důvodu výstupního napětí.
- Svařování ve stísněných prostorách
■ Při svařování ve stísněných prostorách může docházet k ohrožení toxickými plyny (nebezpečí udušení).
■ Ve stísněných prostorách se smí svařovat jen tehdy, pokud jsou v bezprostřední blízkosti poučené osoby, které mohou v případě potřeby zasáhnout.
V takovém případě musí být před zahájením svařování provedeno odborné posouzení, aby se určilo, jaké kroky jsou nezbytné k zajištění bezpečnosti práce a jaká preventivní opatření by měla být přijata během vlastního svařovacího procesu.
- Sčitání napětí naprázdno
■ Pokud je v provozu současně více než jeden zdroj svařovacího proudu, může se jejich napětí naprázdno sčítat a vést ke zvýšenému
ohrožení elektrickým proudem. Zdroje svařovacího proudu musí být připojeny tak, aby bylo toto nebezpečí minimalizováno.
Jednotlivé zdroje svařovacího proudu se samostatným ovládáním a přípojkami musí být zřetelně označeny, aby bylo možno identifikovat, co k danému příslušnému svařovacímu proudovému okruhu patří.
- Používání ramenních závěsů
Nesmí se svářet, pokud je zdroj svařovacího proudu nesen, např. na popruhu přes rameno.
Tím se eliminuje:
■ riziko ztráty rovnováhy při tažení připojených kabelů nebo hadic
■ zvýšené riziko úrazu elektrickým proudem, protože svářeč přichází do kontaktu se zemí, když používá zdroj svařovacího proudu třídy I, jehož kryt je uzemněn ochranným vodičem.
- Ochranný oděv
■ Během práce se svářeč musí na celém těle odpovídajícím chránit oděvem proti záření a popáleninám. Je nutno dodržovat následující kroky:
- Před svářečskou prací si oblečte ochranný oděv.
- Nasadte si rukavice.
- Otevřete okno nebo použijte ventilátor k zajištění přívodu vzduchu.
- Používejte ochranné brýle a respirátor.
■ Na obou rukách je nutné mít rukávice s manžetou z vhodného materiálu (kůže). Ty musí být v bezvadném stavu.
■ K ochraně oděvú proti odletujícím jiskrám a popáleninám používejte vhodné zástěry. Pokud to charakter práce vyžaduje, např.
svařování nad hlavou, používejte ochranný oblek a v případě potřeby i ochranu hlavy.
OCHRAÑA PROTI ZÁŘENÍ A POPÁLENINÁM
- Na pracovišti upozorněte na ohrožení očí tabulkou „Pozor! Nedívejte se do plamenů!“ Pracoviště je nutno podle možností odstínit tak, aby byly osoby nacházející se v blízkosti chráněny.
Nepovolané osoby je nutno držet mimo oblast svářečských prací.
- V bezprostřední blízkosti stacionárních pracovišť by štěný neměly být světlé ani lesklé. Okna musí být nejméně do výšky hlavy zabezpečena proti propouštění nebo odrazu záření, např. vhodným nátěrem.
- Klasifikace zařízení z hlediska EMC
Podle normy IEC 60974-10 se jedná o svářečku s elektromagnetickou kompatibilitou třídy A. Zařízení třídy A jsou zařízení, která jsou vhodná pro použití ve všech oblastech s výjimkou obytných zón a oblastí přímo připojených na napájecí síť nízkého napětí, která napájí (také) obytné budovy. Zařízení třídy A musí dodržovat mezní hodnoty třídy A.
VÝSTRAŽNÉ UPOZORNĚNÍ: Zařízení třídy A jsou určena pro provoz v průmyslovém prostředí. Z důvodu vyskytujících se výkonových i vyzařovaných poruchových veličin mohou eventuálně vznikat potíže se zajištěním elektromagnetické kompatibility v ostatních prostředích.
I když zařízení dodržuje mezní emisní hodnoty podle normy, přesto mohou příslušná zařízení způsobovat elektromagnetické rušení citlivých systémů a zařízení. Za rušení, které při práci vzniká kvůli elektrickému oblouku, nese odpovědnost uživatel, který musí přijmout vhodná opatření. V tomto případě musí uživatel zohlednit zejména:
– síťová, řídicí, signalizační a telekomunikační vedení
- počítače a ostatní zařízení řízená mikroprocesorem
- televizory, rozhlasové přijímače a jiná přehrávací zařízení
- elektronická a elektrická bezpečnostní zařízení
- osoby s kardiostimulátory nebo naslouchadly
- měřicí a kalibrační zařízení
- odolnost proti rušení ostatních blízkých zařízení
- denní dobu, kdy se práce provádějí.
Pro snížení rušivého záření doporučujemé následující opatření:
- vybavení síťové přípojky síťovým filtrem
- provádění pravidelné údržby zařízení a jeho udržování v dobře ošetřeném stavu
- svařovací vedení by měla být zcela odvinutá a ležet pokud možno paralelně na zemi
- zařízení a systémy ohrožované rušivým zářením pokud možno odstraňte z pracovní oblasti nebo provedťe jejich odstínění.
Upozornění!
Toto zařízení odpovídá normě IEC 61000-3-12 za předpokladu, že zkratový výkon Ssc je v místě styku mezi napájením uživatele a veřejnou sítí 6106,5 kW nebo vyšší. Instalatér nebo uživatel zařízení zodpovídá za to, aby bylo po případné konzultaci s provozovatelem rozvodné sítě zajištěno, že zařízení bude připojeno pouze k napájení, jehož zkratový výkon Ssc je 6106,5 kW nebo vyšší.
Upozornění!
Zařízení je vhodné pouze pro použití s proudovým zdrojem, jehož přípustná impedance sítě je 0,225 Ω nebo nižší. V případě pochybností se poradte s kvalifikovaným elektrikářem.
- Před uvedením do provozu
Vyjměte zařízení a příslušenství z obalu a zkontrolujte případná poškození (např. přepravou).
Připojte držák elektrád pro svařování MMA nebo hořák WIG pro WIG svařování ke svářečce.
Následně připojte zemnicí svorku
■ Pro svařování MMA vložte elektrodu do svorek držáku elektrod.
• Uvedení do provozu
• Svařování MMA
Používejte svorky elektrod bez vystupujících přidržných šroubů, které odpovídají dnešním bezpečnostním standardům.
■ Ujistěte se, že je hlavní vypínač ZAP/VP v poloze „O“ („OFF“) resp. že síťový kabel 8 není spojen se zásuvkou.
■ Propojte svářecí kabely dle jejich polarity a dle údajů výrobce elektrod.
■ Spojte přípojku zemnící svonýs příslušným výstupem na invertní svářečce (označený „-“).
■ Spojte přípojku držáku elektráds příslušným výstupem na invertní svářečce (označený „+“).
■ Oblečte si vhodný ochranný oděv v souladu se specifikacemi a připravte si pracoviště.
■ Připojte zemnicí svoruk obrobku.
■ Upněte elektrodu do držáku elektrôd
Zapněte zařízení přepnutím hlavního vypínače ZAP/VPdo polohy „I“ („ON“).
- Otáčením ovládacího kolečkalze nyní nastavit svařovací proud. Opakovaným stisknutím ovládacího tlačítka 2 po zvolení nastavení „0.0“ (v položce menu „Electrode 1/6“) můžete volit mezi komfortními funkcemi Hot Start, Arc Force a Anti Stick. Nastavení parametrů proběhne pomocí ovládacího kolečka 3 potvrdí se stisknutím ovládacího tlačítka 2.
Tisknutím ovládacího tlačítkadokud se neobjeví položka menu „Electrode 1/6“, lze otáčením ovládacího kolečka ^3 zvolit tloušťku elektrod (1,6–4 mm). Proud a komfortní funkce jsou poté přednastaveny.
⚠️ POZOR: Zemnicí svorka 4 a držák elektrod 5/elektroda nesmí přijít do přímého kontaktu.
⚠️ POZOR: Při svařování s elektrodami (MMA – manual metal arc welding – elektrodové svařování), musí být držák elektrod 5 a zemnící svorka 4 připojeny dle údajů na elektrodách na plus (+) resp. mínus (–).
■ Použijte vhodné ochranné vybavení a začněte se svařováním.
■ Pro ukončení pracovního procesu uvedte hlavní vypínač ZAP/VIP do polohy „O“ („OFF“).
⚠️ POZOR: Dbejte na to, aby nedocházelo k otírání elektrody o obrobek. Mohlo by tím dojít k jeho poškození a ztížení zapálení elektrického oblouku. Po zapálení elektrického oblouku udržujte správnou vzdálenost od obrobku. Vzdálenost musí odpovídat průměru použité elektrody. Tuto vzdálenost udržujte během svařování pokud možno přesnou a konstantní. Úhel mezi elektrodou a směrem práce by měl být mezi 20° a 30°.
⚠️ POZOR: Svařovací svorka a svařovací elektroda musí být po svařování odloženy na izolovaný držák. Teprve po vychladnutí elektrody je možné odstranit strusku. Pro nové svařování na místě přerušeného svaru se musí v místě svařování nejdříve odstranit struska.
⚠️ POZOR: Napětí, které je o 10 % nižší než jmenovité vstupní napětí svářečky, může mít tyto následky:
■ Proud zařízení se sníží.
Elektrický oblouk se přeruší nebo bude nestabilní.
POZOR:
Záření elektrického oblouku může způsobit záněty očí a popálení pokožky.
Rozstřik a roztavená struska mohou způsobit poranění očí a popáleniny.
Noste zatmavené ochranné brýle nebo ochrannou masku.
Ochranná maska musí odpovídat bezpečnostnímu standardu EN175.
■ Smí se používat výhradně svařovací kabely, které jsou součástí dodávky.
• Svařování
Zvolte svařování vpřed nebo vzad. Vliv směru pohybu na vlastnosti svaru je znázorněn níže:
| Svařování vpřed Svařování vzad | ||
 |  | |
| Závar menší větší | ||
| Šířka svaru větší menší | ||
| Svarová housenka plošší vyšší | ||
| Vady svaru větší menší |
! UPOZORNĚNÍ: Po svařování zkušebního kusu se sami rozhodnete, který druh svařování je vhodnější.
! UPOZORNĚNÍ: Po úplném opotřebení elektrody je nutné ji vyměnit.
• Svařování WIG
Ujistěte se, že je hlavní vypínač ZAP/VYP ^9 v poloze „O“ („OFF“) resp. že síťový kabel ^8 není zapojen do zásuvky.
Spojte přípojku zemnící svorý (černá) s příslušným výstupem na invertní svářečce (označený „+“).
■ Spojte přípojku na hořáku WIG s příslušným výstupem na invertní svářečce (označený „-“).
■ Oblečte si vhodný ochranný oděv v souladu se specifikacemi a připravte si pracoviště.
■ Připojte zemnicí svorčuk obrobku.
Spojte vstup plynu hořáku s příslušným výstupem regulátoru tlaku (není součástí dodávky). Jako ochranný plyn se používá argon. Doporučujeme tok plynu 4–8 l/min.
Zapněte zařízení přepnutím hlavního vypínače ZAP/VPdo polohy „I“ („ON“).
■ Ovládacím kolečkem nastavte svařovací prad podle použité elektrody.
■ Opakovaným stisknutím ovládacího tlačitka a příp. otáčením ovládacího kolečka 3 zvolte polohu „0,0“. Nyní stále tiskněte ovládací tlačitko 2 dokud se neobjeví položka menu „LiftTIG 6/6“.
Otočením ovládacího kolečka zvolte nastavení „ON“ 3. Potvrdte stisknutím ovládacího tlačítka 2. Otáčením ovládacího kolečka 3 lze nyní nastavit svařovací proud.
- Údržba a čištění
UPOZORNĚNÍ: Pro zajištění bezchybné funkce a z důvodu dodržení bezpečnostních požadavků je nutné pravidelně provádět údržbu a opravy svářečky. Neodborný a chybný provoz může způsobit výpadky a poškození zařízení.
- Před čištěním svářečky vytáhněte síťový kabelze zásuvky, aby tak bylo zařízení bezpečně odpojeno od proudového okruhu.
Svářečku i její příslušenství pravidelně zvenku čistěte. Odstraňte nečistoty a prach pomocí vzduchu, čisticí vlny nebo kartáče.
UPOZORNĚNÍ: Následující práce údržby mohou provádět pouze vyškolení odborníci.
■ Proudový regulátor, zemnící zařízení a interní vodiče by se měly pravidelně udržovat.
■ Pravidelně kontrolujte izolační odpory svářečky. Pro tento účel použijte vhodné měřicí zařízení.
V případě závady nebo nezbytné výměny částí zařízení se obratte na příslušný kvalifikovaný personál.
- Ekologické pokyny a informace k likvidaci odpadu
RECYKLACE MÍSTO LIKVIDACE ODPADU!
Podle evropské směrnice 2012/19/ES se musí použitá elektrická zařízení třídit a ekologicky recyklovat. Zařízení zlikvidujte u autorizované společnosti na likvidaci odpadů nebo ve vašem místním sběrném dvoře. Dodržujte aktuálně platné předpisy. V případě pochybností se spojte s příslušnou společností pro likvidaci odpadů.
Zařízení, příslušenství a obalový materiál je třeba odevzdat k ekologické recyklaci.
Nevyhazujte elektrická zařízení do domovního odpadu! Tím nejen splníte zákonné povinnosti, ale také výrazně přispějete k ochraně životního prostředí.
Věnujte pozornost označení různých obalových materiálů a v případě potřeby je roztrídte.
Obalové materiály jsou označeny zkratkami (a) a číslicemi (b), které mají následující význam: 1–7: Plasty, 20–22: Papír a karton, 80–98: Kompozitní látky.
• EU prohlášení o shodě
My, firma
C. M. C. GmbH
Za dokumentaci zodpovědný pracovník:
prohlašujeme na vlastní odpovědnost, že výrobek
Invertní svářečka PTMI 180 A1
IAN: 389213_2107
Č. výr.: 2423
Rok výroby: 2022/18
Model: PTMI 180 A1
splňuje základní požadavky na ochranu, které jsou stanoveny v evropských směrnicích
Směrnice EU o elektromagnetická kompatibilitě:
2014/30/EU
Směrnice o nízkém napětí:
2014/35/EU
Směrnice RoHS:
2011/65/EU + 2015/863/EU
a jejich změnách.
Výše popsaný předmět a prohlášení splňuje předpisy směrnice Evropského parlamentu a Rady 2011/65/ES ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních. Posouzení shody bylo provedeno na základě následujících harmonizovaných norem:
EN 60974-6:2016
EN 60974-10:2014/A1:2015
- Zajištění kvality -
- Informaceo zárucea servisníchopravách
Záruka společnosti Creative Marketing & Consulting GmbH
Vážená zákaznice, vážený zákazníku,
na tento výrobek dostáváte záruku 3 roky ode dne zakoupení. V případě, že se na tomto výrobku projeví závady, můžete vůči prodejci uplatnit svá práva podle zákona. Tato zákonná práva nejsou omezena našimi záručními podmínkami, které jsou uvedeny dále.
• Záruční podmínky
Záruční lhůta začíná datem koupě.
Uschovejte si dobře originál dokladu o koupi. Budete jej potřebovat jako doklad potvrzující koupi.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek vám – podle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Předpokladem pro poskytnutí záruky během 3leté záruční lhůty je předložení vadného výrobku a dokladu o koupi (pokladní stvrzenka)
a písemný popis závady s informací o tom, kdy se vyskytla.
V případě, že se na vadu vztahuje naše záruka, obdržíte zpět opravený nebo nový výrobek.
Od opravy nebo výměny nezačne běžet nová záruční lhůta.
- Záruční lhůta a zákonné nároky na odstranění vad
Záručním plněním se záruční lhůta neprodlužuje. To platí i pro vyměněné a opravené díly.
Eventuální poškození a vady existující již v okamžiku zakoupení je nutné nahlásit okamžitě po vybalení.
Opravy, jejichž potřeba vznikne po uplynutí záruční doby, se hradí.
- Rozsah záruky
Přístroj byl pečlivě vyroben v souladu s přísnými požadavky na kvalitu a před expedicí byl svědomitě odzkoušen.
Záruka se vztahuje na materiálové a výrobní vady. Tato záruka neplatí pro díly výrobku, které podléhají běžnému opotřebení, a tedy mohou být považovány za spotřební díly. Dále se nevztahuje ani na poškození křehkých dílů, jako např. spínačů, akumulátorů a dílů ze skla. Záruka pozbývá platnosti, jestliže je poškozený výrobek nadále používán nebo je používán nebo udržován nepřiměřeným způsobem.
K odbornému používání výrobku je zapotřebí přesně dodržovat pokyny uvedené v originálním návodu k provozu. Je bezpodmínečně nutné vyhnout se účelům použití a jednáním, která se v návodu k obsluze nedoporučují, nebo před kterými návod k obsluze varuje.
Tento výrobek je určený pouze k soukromému použití, nikoliv ke komerčním účelům. Záruka zaniká v případě zneužití a neodborné manipulace, použití násilí nebo v případě zásahů neprováděných naším autorizovaným servisem.
- Postup při záruční reklamaci
Pro zajištění rychlého zpracování vašeho případu se řídte následujícími pokyny:
Pro případ dalších dotazů si laskavě připravte doklad o koupi a číslo výrobku (např. IAN) jako doklad o zakoupení spotřebiče. Číslo výrobku naleznete na typovém štítku, rytině, na titulním stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V prípadě výskytu funkčních nebo jiných vad kontaktujte nejdříve telefonicky nebo e-mailem níže uvedené servisní oddělení.
Vadný výrobek pak můžete bezplatně zaslat spolu s dokladem o koupi (pokladní stvrzenkou), popisem závady a informací o tom, kdy se vada vyskytla, na adresu servisu, kterou vám sdělí servisní oddělení.
UPOZORNĚNÍ: Na stránce www.lidl-service.com si můžete stáhnout tuto a mnohé další příručky, duktová videa a software.
- Servis
Naše kontaktní údaje:
CZ
Název: C.M.C. Creative Marketing &
Dovolujeme si upozornit, že následující adresa není adresou servisní opravny. Kontaktujte výše uvedené servisní místo.
C. M. C. GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
NĚMECKO
Objednání náhradních dílů:
Technické údaje.... Strana 110
Bezpečnostné upozornenia ...... Strana 110
Záručná doba a zákonný nárok na reklamáciu ...... Strana 122
Rozsah záruky.... Strana 122
■ Pokial' ide o zvárací prúd, vždy dbajte na bezchybné elektrické kontakty.
■ Na toto nebezpečenstvo treba upozornit'aj osoby a pomocný personál v blízkosti elektrického oblúka a je potrebné vybavit'ich potrebnými ochrannými prostriedkami. V prípade potreby je nutné postavit'ochranné steny.
■ Zvárací prúd generuje elektromagnetické polia. Nepoužívajte spolu so zdravotníckymi implantátmi. Zváracie káble si nikdy neovíjajte okolo tela. Zváracie káble vedte spoločne.
■ Zváračský štít nikdy nepoužívajte bez ochranného skla.
- Prostredie so zvýšeným ohrozením elektrickým prúdom
v ich neskoršom znení.
Vážená zákazníčka, vážený zákazník,
- Záručná doba a zákonný nárok na reklamáciu
Varnostni napotki .... Stran 195
Pred zagonom.... Stran 202
Uporaba.... Stran 203
Varjenje MMA .... Stran 203
Varjenje.... Stran 204
Varjenje WIG.... Stran 204
Poslední aktualizace informací · Stan na ·
