PMPS 200 B1 - Estación de soldadura PARKSIDE - Manual de uso y guía de instrucciones gratis

Marca	Parkside
Modelo	PMPS 200 B1
Categoría	Máquina de soldar multiproceso
Alimentación de red	230 V~ 50 Hz, 16 A
Potencia de entrada nominal máx.	6 kVA
Peso	Aproximadamente 18 kg
Procesos de soldadura	MIG/MAG, MMA (electrodos), TIG, alambre tubular, doble pulso
Corriente de soldadura (MIG)	50–160 A (continua), 30–160 A (pulsada)
Corriente de soldadura (MMA)	20–140 A
Corriente de soldadura (TIG)	20–200 A
Diámetros de alambre utilizables	Acero: 0,8 / 1,0 mm; Alambre tubular: 0,6 / 0,8 / 0,9 / 1,0 mm; Aluminio: 1,0 / 1,2 mm
Bobina de alambre máx.	15 kg (con adaptador: hasta 1 kg)
Elementos suministrados	Antorcha MIG, cable de masa 2 m, portaelectrodos MMA, 4 elementos de antorcha, martillo de escoria, almas de soldadura, adaptador
Protección contra sobrecargas	Termostato de reenganche automático (indicación « over heating »)
Funciones de seguridad	Anti-stick, VRD (reducción de tensión en vacío)
Índice de protección	IP21S
Clase CEM	Clase A (uso industrial)
Mantenimiento	Limpieza regular con aire, paño o cepillo; reparaciones por electricista cualificado
Garantía	3 años (condiciones en manual)
Servicio posventa	Ecos Office Forbach, teléfono 0033 (0) 3 87 84 72 34, correo electrónico [e-mail]

Preguntas frecuentes - PMPS 200 B1 PARKSIDE

¿Qué procesos de soldadura admite el PMPS 200 B1?

Admite soldadura MIG/MAG, MMA (con electrodos), TIG, alambre tubular (sin gas) y proceso de doble pulso (DPMIG).

¿Qué gas usar para soldadura MIG?

Para alambre de acero: CO₂ o mezcla 80% argón / 20% CO₂. Para inoxidable: 98% argón / 2% CO₂. Para aluminio, CuSi, AlMg, AlSi: 100% argón.

¿Cómo cambiar el alambre de soldadura?

Abra la tapa, desbloquee la unidad de rodillo, instale la bobina, pase el alambre por la guía y el rodillo, luego accione el gatillo para avanzarlo hasta la boquilla.

¿Se puede soldar sin gas con este equipo?

Sí, usando alambre tubular autoprotegido. En ese caso, el alambre contiene su propio gas de protección.

¿Cuál es la potencia máxima del equipo?

La potencia de entrada nominal máxima es de 6 kVA a 230 V, con un fusible recomendado de 16 A.

¿Cómo ajustar los parámetros de soldadura?

Use las perillas: una para la corriente de soldadura (interruptor 13), la otra para la tensión (interruptor 12). La pantalla muestra los valores. En modo MIG, también puede ajustar la inductancia y la longitud del arco.

¿Qué hacer en caso de sobrecalentamiento?

El equipo muestra 'over heating' y se detiene automáticamente. Déjelo enfriar 15 min antes de reanudar la soldadura.

¿Qué electrodos usar para soldadura MMA?

Electrodos revestidos de diámetros 1,6; 2,0; 2,5 o 3,2 mm. Respete la polaridad indicada por el fabricante.

¿Cómo mantener la máquina de soldar?

Corte la alimentación y limpie regularmente con aire comprimido, un paño o un cepillo. Haga reparar por un electricista cualificado.

¿Dónde encontrar repuestos y servicio posventa?

Contacte a Ecos Office Forbach: teléfono 0033 (0) 3 87 84 72 34, correo electrónico [e-mail]. Sitio web: www.cmc-creative.de.

MANUAL DE USUARIO PMPS 200 B1 PARKSIDE

Instrucciones de funcionamiento y de seguridad/Traducción del manual de funcionamiento original

HU

MULTIHEGESZTÓ KÉSZÜLÉK KETTŐSIMPULZUS- TECHNOLOGIÁVAL

Antes de leer, abra la página con las ilustraciones y familiarícese con todas las funciones del dispositivo.

DK

ES Instrucciones de funcionamiento y de seguridad Página 213

Telefón: 0850 232001

Sídlo: Nemecko

IAN 409145\_2207

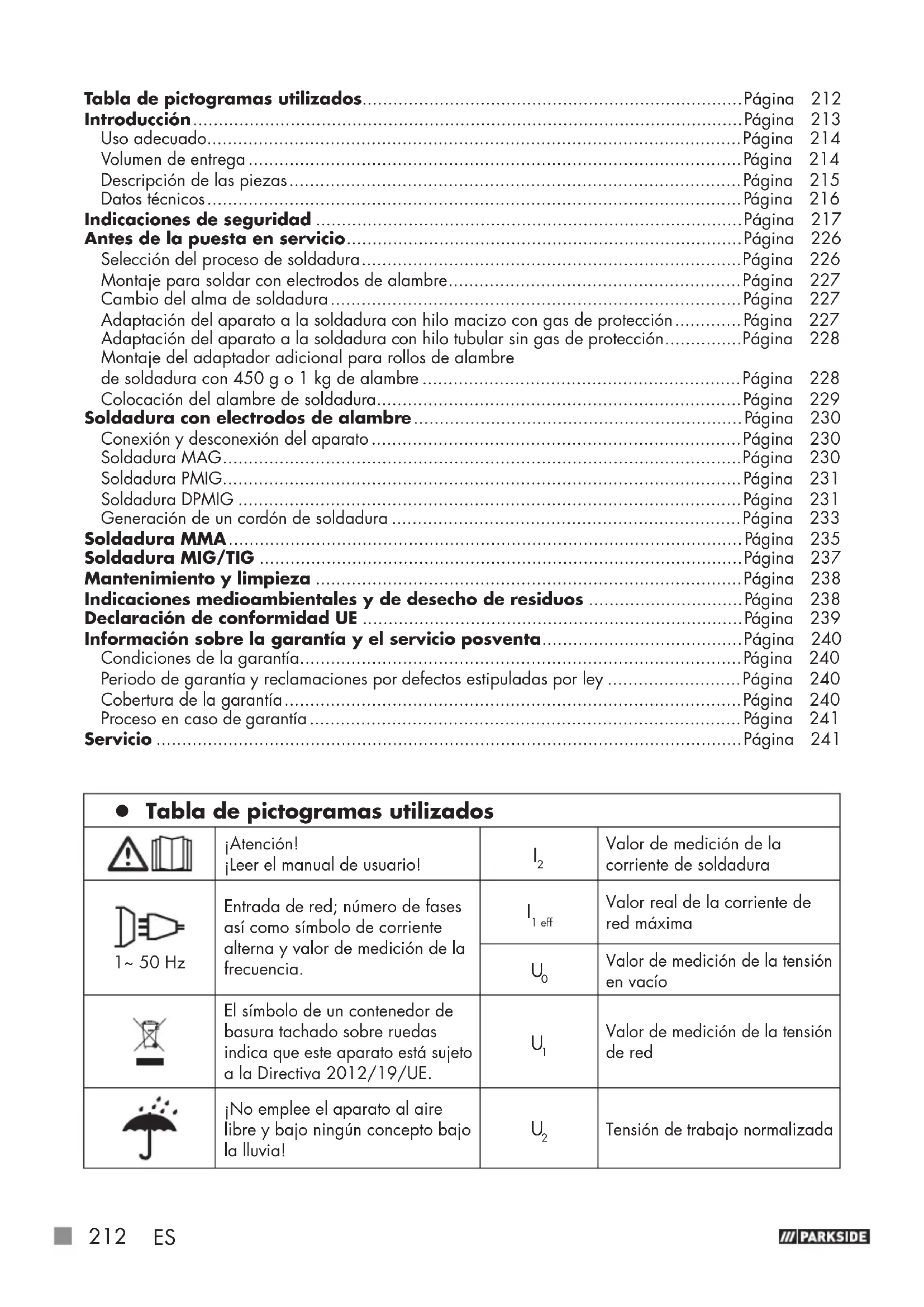

Tabla de pictogramas utilizados....Página 212

Introducción......Página 213

Descripción de las piezas....Página 215

Indicaciones de seguridad ......Página 217

Antes de la puesta en servicio....Página 226

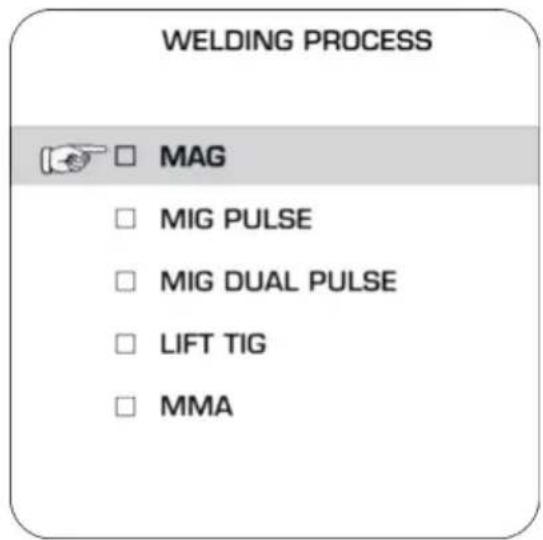

Selección del proceso de soldadura....Página 226

Montaje para soldar con electrodos de alambre....Página 227

Cambio del alma de soldadura....Página 227

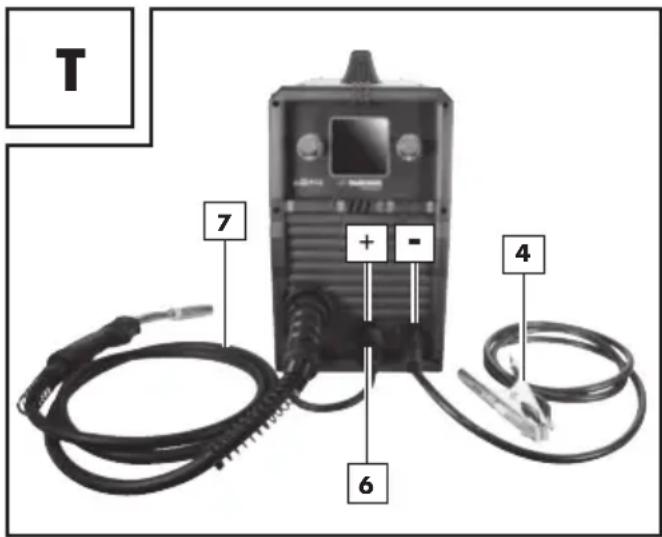

Adaptación del aparato a la soldadura con hilo macizo con gas de protección....Página 227

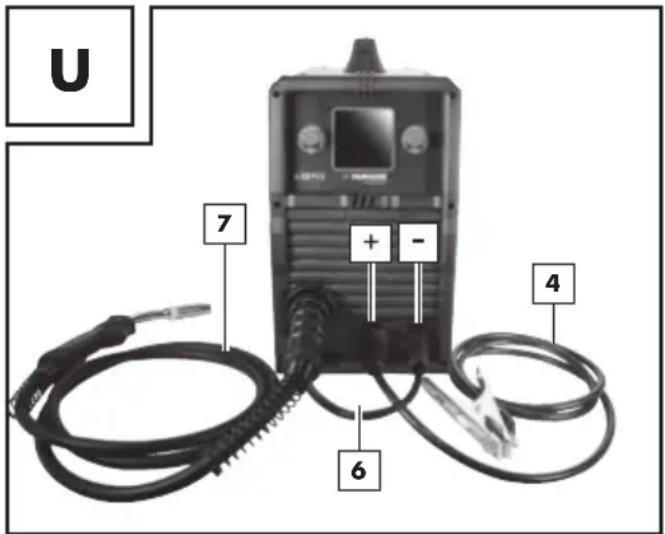

Adaptación del aparato a la soldadura con hilo tubular sin gas de protección....Página 228

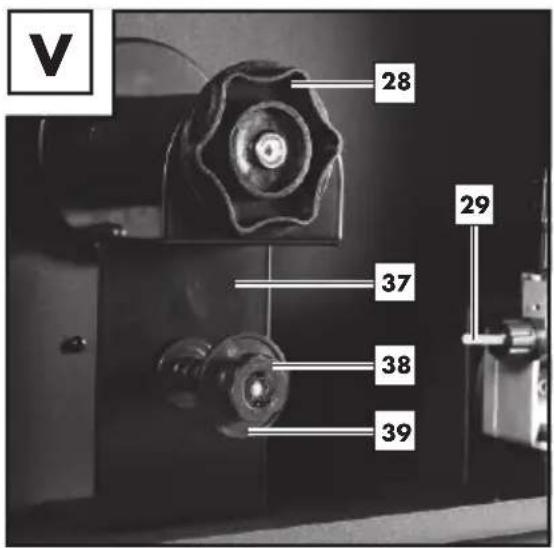

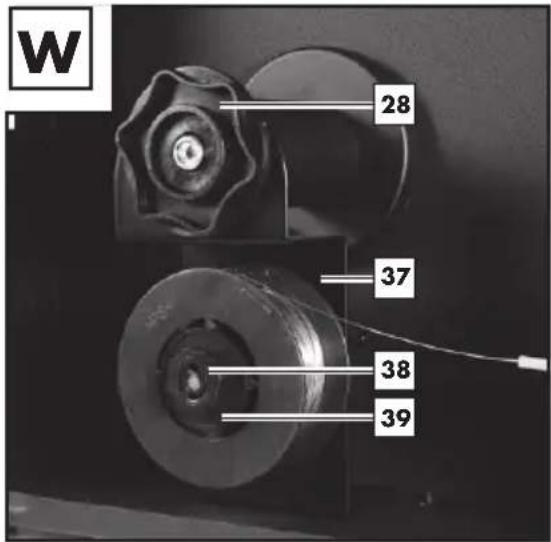

Montaje del adaptador adicional para rollos de alambre

de soldadura con 450 g o 1 kg de alambre ......Página 228

Colocación del alambre de soldadura....Página 229

Soldadura con electrodos de alambre....Página 230

Conexión y desconexión del aparato....Página 230

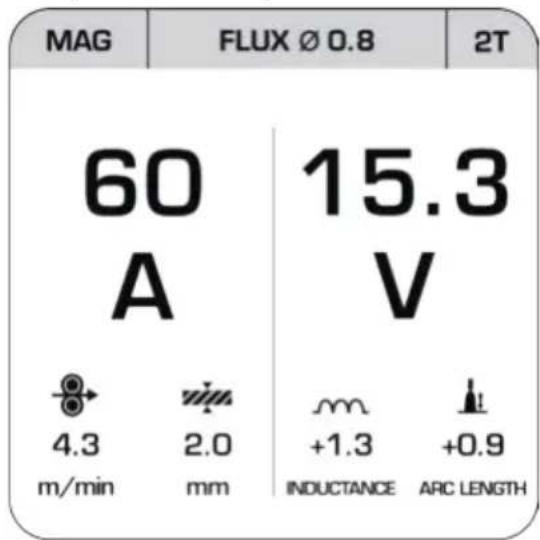

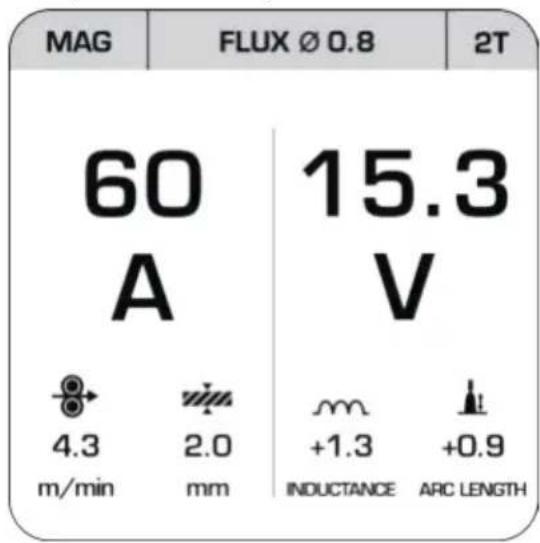

Soldadura MAG......Página 230

Soldadura PMIG....Página 231

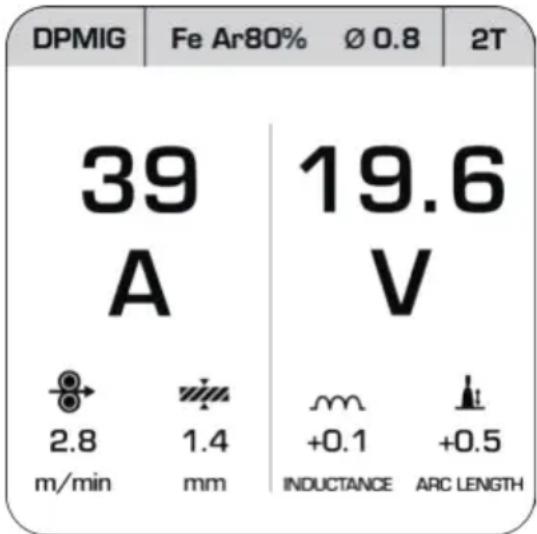

Soldadura DPMIG ...... Página 231

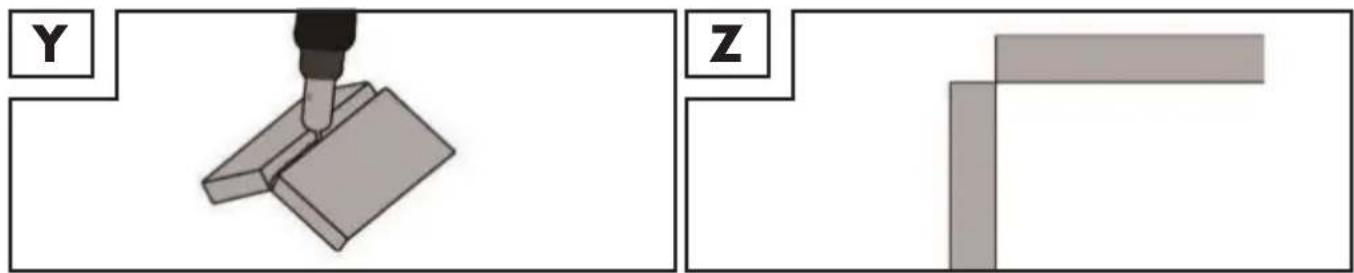

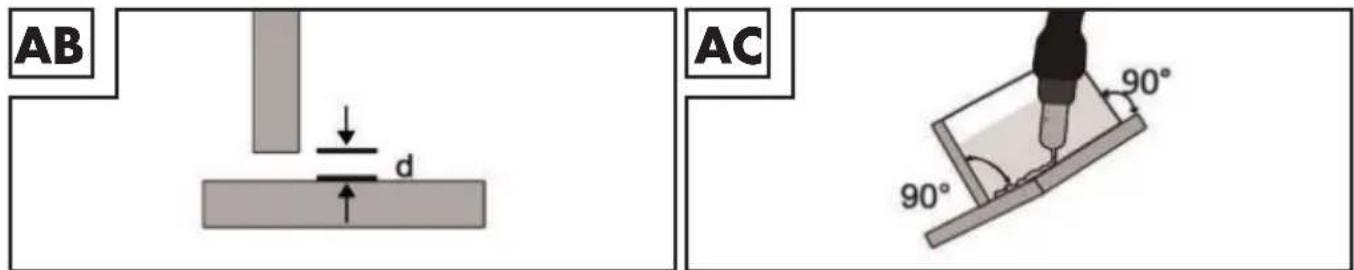

Generación de un cordón de soldadura....Página 233

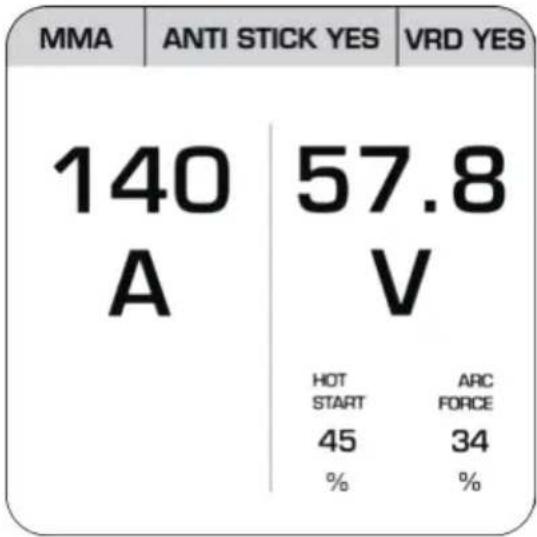

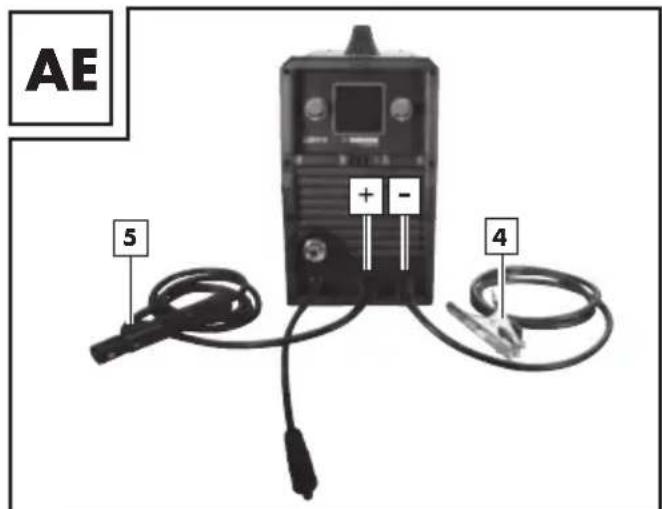

Soldadura MMA....Página 235

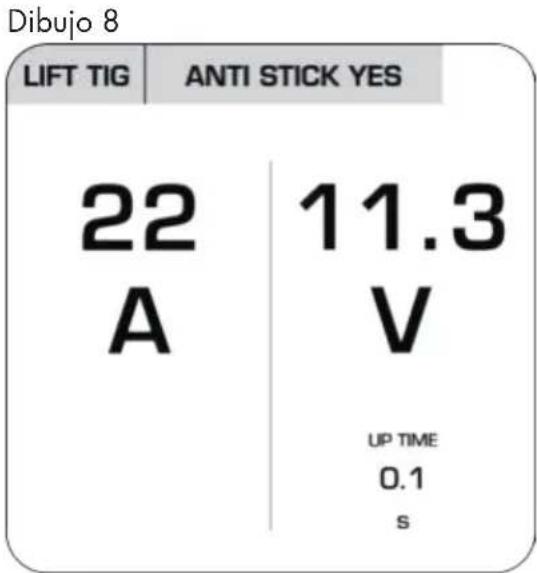

Soldadura MIG/TIG ...... Página 237

Mantenimiento y limpieza ......Página 238

Indicaciones medioambientales y de desecho de residuos ......Página 238

Declaración de conformidad UE ......Página 239

Información sobre la garantía y el servicio posventa....Página 240

Condiciones de la garantía....Página 240

Periodo de garantía y reclamaciones por defectos estipuladas por ley ......Página 240

Cobertura de la garantía....Página 240

Proceso en caso de garantía....Página 241

• Tabla de pictogramas utilizados

	¡Atención!¡Leer el manual de usuario!	I_2	Valor de medición de la corriente de soldadura
1~50 Hz	Entrada de red; número de fases así como símbolo de corriente alterna y valor de medición de la frecuencia.	I_1 eff	Valor real de la corriente de red máxima
		U_0	Valor de medición de la tensión en vacío
	El símbolo de un contenedor de basura tachado sobre ruedas indica que este aparato está sujeto a la Directiva 2012/19/UE.	U_1	Valor de medición de la tensión de red
	¡No emplee el aparato al aire libre y bajo ningún concepto bajo la lluvia!	U_2	Tensión de trabajo normalizada
	¡Las descargas eléctricas de los electrodos de soldadura pueden ser mortales!	I_1 max	Valor de medición máximo de la corriente de red
	Inhalar el humo de la soldadura puede ser nocivo para su salud.		¡Cuidado!¡Peligro de descarga eléctrica!
	Las chispas de soldadura pueden provocar una explosión o un incendio.		¡Nota importante!
	Las radiaciones del arco eléctrico pueden provocar lesiones oculares y cutáneas.		¡Elimine el embalaje y el aparato de forma respetuosa con el medio ambiente!
	Los campos electromagnéticos pueden afectar el correcto funcionamiento de los marcapasos.	ADVERTENCIA	Posibilidad de lesiones graves e incluso mortales.
	¡Atención, posibles peligros!	IP21S	Tipo de protección
	Pinza de puesta a tierra		Rectificador-transformador-convertidor de frecuencia estático monofásico
H	Clase de aislamiento		Corriente continua
	Fabricado a partir de material reciclado.		Valor de medición máximo del tiempo de soldadura en modo intermitente _ON^1
	Valor de medición máximo del tiempo de soldadura en modo continuo t_ON (máx.)		Soldadura manual con arco eléctrico con electrodos de varilla con revestimiento
	Soldadura con gas activo e inerte-metal incluido el uso de hilo tubular		Soldadura de gas inerte-wolframio
	Usted está obligado por ley a separar los aparatos así señalizados de los residuos urbanos sin clasificar.La eliminación con la basura doméstica está prohibida.

Soldador multifunción con tecnología de doble pulsado PMPS 200 B1

- Introducción

¡Enhorabuena! Usted ha elegido un aparato de calidad de nuestra empresa. Familiarícese con el producto antes de la primera puesta en funcionamiento. Para ello, lea detenidamente el siguiente manual de instrucciones y las indicaciones de seguridad. La puesta en marcha

de esta herramienta debe ser realizada por personal capacitado.

- Uso adecuado

El aparato ha sido diseñado para la soldadura con hilo macizo (MIG y MAG), la soldadura MMA (soldadura con electrodos de varilla), la soldadura WIG (soldadura con gas inerte-wolframio) y la soldadura con hilo tubular. Si se emplean hilos macizos, que no contienen gas de protección en forma sólida, debe emplearse gas de protección adicionalmente. Si se emplea hilo tubular autoprotector, no es necesario emplear gas adicional. En este caso, el gas de protección está contenido pulverizado en el alambre de soldadura y se guía de este modo directamente al arco eléctrico. Esto hace el aparato insensible al viento si se trabaja al aire libre. Únicamente deben emplearse electrodos de alambre adecuados para el aparato. Esta máquina de soldar se emplea para la soldadura manual con arco eléctrico (soldadura MMA) de acero, acero inoxidable, chapa de acero y materiales de fundición empleando los electrodos con revestimiento correspondientes. Tenga en cuenta para ello las indicaciones del fabricante del electrodo. Únicamente deben emplearse electrodos adecuados para el aparato.

En la soldadura con gas inerte-wolframio (soldadura WIG) tenga siempre en cuenta las instrucciones de seguridad y funcionamiento del soplete WIG empleado, además de las instrucciones e indicaciones de seguridad de este manual de instrucciones. Un manejo incorrecto del producto puede resultar peligroso para personas, animales y bienes materiales. Emplear el producto únicamente de la forma descrita y para las aplicaciones indicadas. Guarde bien este manual. Adjunte toda la documentación en el caso de entregar el producto a terceros. Cualquier aplicación que se desvíe del uso previsto está prohibida y es potencialmente peligrosa. Los daños derivados del incumplimiento de lo descrito o la aplicación errónea no están cubiertos por la garantía y están excluidos de la responsabilidad del fabricante.

El uso comercial anula la garantía. Parte del uso previsto es también la observancia de las indicaciones de seguridad, las instrucciones de montaje y las instrucciones de funcionamiento recogidas en el manual de instrucciones. Las normas de prevención de accidentes aplicables deben cumplirse al pie de la letra. El aparato no debe emplearse:

■ en lugares que carezcan de una ventilación suficiente,
■ en entornos explosivos,
■ para descongelar tubos,
- cerca de personas con marcapasos y
- cerca de materiales fácilmente inflamables.

Riesgo residual

Incluso si opera el aparato correctamente, existen siempre riesgos residuales. Los siguientes peligros pueden ocurrir en relación con la construcción y el diseño de esta máquina de soldar con tecnología MIG de pulsada:

■ lesiones oculares por deslumbramiento, contacto con partes calientes del aparato o la pieza (lesiones por quemaduras),
en caso de protección incorrecta, peligro de accidentes e incendios por chispas o trozos de escoria proyectados,
emisiones nocivas para la salud de humos y gases, en el caso de falta de aire o aspiración insuficiente en lugares cerrados.

NOTA: Use el aparato con cuidado y de manera adecuada para reducir el riesgo residual y sigas las instrucciones.

• Volumen de entrega

1 máquina de soldar con tecnología de doble pulsada PMPS 200 B1
1 soplete MIG con 2 m de cable de soldadura
1 pinza de puesta a tierra de cobre galvanizada de alta calidad en forma de A con 2 m de cable
1 soporte para electrodos MMA con 2 m de cable de soldadura

4 boquillas de corriente para hilo tubular/de acero (1x 0,6 mm; 1x 0,8 mm; 1x 0,9 mm; 1x 1,0 mm) Identificación de acuerdo al diámetro: 0,6; 0,8; 0,9; 1,0

1 boquilla de aluminio (1x 1,0 mm premontada)
1 martillo de soldar
1 alma de soldadura para alambre de aluminio (premontada)
1 alma de soldadura para hilo tubular y alambre de acero y acero inoxidable
1 adaptador adicional
1 manual de instrucciones

• Descripción de las piezas

1	Cubierta para la unidad de alimentación del hilo	20	Boquilla de soldadura (1,0 mm)
2	Asa	21	Rodillo de avance
3	Enchufe	22	Martillo de soldar
4	Cable de masa con pinza de puesta a tierra	23	Interruptor principal de encendido y apagado (incl. piloto de control de la red)
5	Soporte para electrodos MMA	24	Conexión de gas
6	Conector, polarización de tubo	25	Tornillo de ajuste
7	Tubo con conexión directa (conexión central Euro)	26	Unidad del rodillo de presión
7a	Anillo de fijación	27	Soporte del rodillo de avance
8	Boquilla de soplete	28	Fijación de bobina de alambre de soldadura
9	Tecla del soplete	29	Guía de alambre
10	Soplete	30	Cuello del soplete
11	Tubo de soplete	31	Tubito
12	Interruptor giratorio para ajustar la tensión de soldadura	32	Bobina de alambre de soldadura (no incluida en el volumen de suministro)
13	Interruptor giratorio para ajustar la corriente de soldadura	33	Sujeción de bobina de alambre de soldadura
14	Pantalla	34	Tuerca de seguridad
15	Alma de soldadura para alambre de aluminio	35	Adaptador para bobina de alambre de soldadura
16	Alojamiento del tubo	36	Alma de soldadura para hilo tubular y alambre de acero y acero inoxidable
17	Boquilla de soldadura (0,6 mm)	37	Adaptador adicional
18	Boquilla de soldadura (0,8 mm)	38	Tope
19	Boquilla de soldadura (0,9 mm)	39	Disco

- Datos técnicos

Potencia nominal de entrada máx.: 6 kVA
Conexión a la red: 230 V~ 50 Hz
Peso: aprox. 18 kg
Protección: 16 A

Soldadura con alambre:

Corriente de soldadura: MIG 50-160 A; MIG de pulsada 30-160 A
Tensión en vacío: U			_0 : 60 V
Valor de medición máximo de la corriente de red: I_1max : 24 A
Valor real de la corriente de red máxima: I			_1eff : 11,2 A
Bobina de alambre de soldadura máx.: aprox.15 kg
Curva característica Plana
Especificaciones del alambre de soldadura: clase de soldadura, tipo de alambre y diámetro
MIG	Alambre de acero:		0,8 / 1,0 mm
	Hilo tubular:		0,6/ 0,8 / 0,9 / 1,0 mm
MIG-Puls / MIG-Doppelpuls	Alambre de acero / alambre de acero inoxidable:		0,8 / 1,0 mm
	CuSi:		0,8 mm
	AlSi/AlMg:		1,0 / 1,2 mm
	Aluminio:		1,0 / 1,2 mm
Rollos de alambre compatibles
Diámetro exterior	Diámetro interior	Ancho	Peso con alambre AlSi / AlMg / Al	Peso con hilo tubular y alambre de acero / acero inoxidable / CuSi	Con adaptador
300 mm	52 mm	102 mm	≤7 kg	≤15 kg	No
200 mm	52 mm	53 mm	≤2 kg	≤5 kg	Adaptador 35
99 mm	16 mm	44 mm	0,45-1 kg		Adaptador adicional 37

Soldadura MMA:

Corriente de soldadura: 20–140 A
Tensión en vacío: U	_0 : 60 V
Valor de medición máximo de la corriente de red: I _1max : 23,5 A
Valor real de la corriente de red máxima: I	_1eff : 11 A
Curva característica: Descendente
Electrodos compatibles: 1,6 mm / 2,0 mm / 2,5 mm / 3,2 mm

Soldadura WIG:

Corriente de soldadura: 20–200 A
Tensión en vacío: U	_0 : 60 V
Valor de medición máximo de la corriente de red: I _1max : 26 A
Valor real de la corriente de red máxima: I	_1eff : 12,2 A
Curva característica: Descendente

NOTA: El desarrollo posterior puede hacer que se realicen modificaciones técnicas y ópticas sin previo aviso. Por este motivo, todas las medidas, indicaciones y datos de este manual de usuario se ofrecen sin garantías. Esto hace que no puedan hacerse valer derechos legales derivados del manual de usuario.

NOTA: El término «aparato» empleado en el texto siguiente se refiere a la máquina de soldar con tecnología de doble pulsada mencionada en este manual de instrucciones.

- Indicaciones de seguridad

⚠️ Lea atentamente las instrucciones de funcionamiento y observe las indicaciones descritas. Use este manual para familiarizarse con el aparato, su uso correcto y las indicaciones de seguridad. Los datos técnicos de esta máquina de soldar se encuentran en la placa de características, por favor infórmese sobre las características técnicas de este aparato.

■ ADVERTENCIA Mantenga los materiales de embalaje alejados del alcance de los niños pequeños. ¡Existe peligro de asfixia! ■ Encargue las reparaciones y/o los trabajos de mantenimiento únicamente a electricistas cualificados. ■ Este aparato puede ser utilizado por niños de 16 años y mayores y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia y conocimientos, si son supervisados o instruidos en relación con el uso seguro del aparato y entienden los riesgos resultantes. No permita que los niños jueguen con el aparato. La limpieza y el mantenimiento de usuario no podrán ser llevados a cabo por niños sin la supervisión de un adulto.

■ Encargue las reparaciones y/o los trabajos de mantenimiento únicamente a electricistas cualificados.
■ Emplee únicamente los cables de soldadura incluidos en el volumen de suministro.
- Durante el funcionamiento, el aparato no debe apoyarse directamente en la pared, cubrirse ni quedar atrapado entre otros aparatos para que pueda introducirse suficiente aire por las rejillas de ventilación. Asegúrese de que el aparato esté correctamente conectado a la tensión de red. Evite que la línea de alimentación se vea sometida a esfuerzos de tracción. Saque el enchufe de la toma de corriente antes de cambiar el aparato de lugar.
■ Apague el aparato empleando el interruptor de encendido/apagado si no se está utilizando. Coloque el soporte para electrodos sobre una superficie aislada y no saque los electrodos del soporte hasta que hayan estado 15 minutos enfriándose.
■ Tenga cuidado con el estado del cable de soldadura, el soporte para electrodos y las pinzas de puesta a tierra. El desgaste del aislamiento y las piezas con corriente puede constituir una fuente de peligro y reducir la calidad de los trabajos de soldadura.
- La soldadura con arco eléctrico produce chispas, el fundido de piezas de metal y humo. Tenga en cuenta por ello lo siguiente: Retire todos los materiales y/o sustancias combustibles del lugar de trabajo y su entorno inmediato.
- Cuide de que el lugar de trabajo esté suficientemente ventilado.
- No suelde recipientes, depósitos o tubos que contengan o hayan contenido líquidos o gases inflamables.

■ ADVERTENCIA Evite el contacto directo con el circuito eléctrico de soldadura. La tensión en vacío entre la pinza portaelectrodos y la pinza de puesta a tierra puede ser peligrosa, ya que existe peligro de descarga eléctrica.

■ No guarde el aparato en lugares húmedos o mojados ni bajo la lluvia. En este sentido aplica la disposición de protección IP21S.
■ Protéjase los ojos con cristales de protección fabricados para este fin (DIN grado 9–10) o una pantalla de soldadura electrónica (conforme a EN 166, 175 y 389; niveles de protección DIN 9–13). Use guantes y ropa de protección seca libre de aceite y grasa para proteger la piel de la radiación ultravioleta del arco eléctrico.

■ ADVERTENCIA No use la fuente de corriente de soldadura para descongelar tubos.

Tenga en cuenta lo siguiente:

■ La radiación del arco eléctrico puede dañar los ojos y provocar quemaduras en la piel.

La soldadura con arco eléctrico produce chispas y gotas de metal fundido, la pieza soldada empieza a ponerse incandescente y permanece muy caliente durante bastante tiempo.

Por ello no toque la pieza directamente con las manos.

- Durante la soldadura con arco eléctrico se liberan vapores nocivos para la salud. Evite inhalarlos en la medida de lo posible.

■ Protéjase de los efectos peligrosos del arco eléctrico y mantenga a las personas que no participen en el trabajo a una distancia mínima de 2 m del arco eléctrico.

! ¡ATENCIÓN!

- Durante el funcionamiento de la máquina de soldar pueden producirse anomalías en la alimentación de corriente de otros consumidores dependiendo de las condiciones de red del punto de conexión. Póngase en contacto con su empresa de suministros energéticos en caso de duda.

- Durante el uso de la máquina de soldar pueden producirse anomalías en el funcionamiento de otros aparatos, como audífonos, marcapasos, etc.

- Fuentes de peligro durante la soldadura con arco eléctrico

De la soldadura con arco eléctrico se deriva una serie de fuentes de peligro. Por este motivo, es especialmente importante para el soldador observar las siguientes reglas, para no ponerse en peligro a sí mismo ni a otras personas ni provocar daños al aparato y lesiones a personas.

■ Encargue los trabajos en el lado de tensión de red, p. ej., en cables, enchufes, tomas de corriente, etc., únicamente a electricistas conforme a las normas locales y nacionales.

■ Encargue los trabajos en el lado de tensión de red, p. ej., en cables, enchufes, tomas de corriente, etc., únicamente a electricistas conforme a las normas locales y nacionales.

■ Desconecte la tensión de red de la máquina de soldar de inmediato en caso de accidente.

■ Si se producen tensiones de contacto eléctricas, apague el aparato de inmediato y encargue a un electricista que lo compruebe.

■ Tenga cuidado de que los contactos eléctricos siempre estén en buen estado en el lado de la corriente de soldadura.

■ Durante el proceso de soldadura llevar puestos guantes aislantes en ambas manos. Estos protegen de las descargas eléctricas

(tensión en vacío del circuito eléctrico de soldadura), de las radia-ciones nocivas (radiación de calor y rayos ultravioleta) así como del metal incandescente y las salpicaduras.

■ Emplear calzado aislante y resistente. Los zapatos deben aislar incluso con humedad. Los zapatos abotinados no son adecuados ya que las gotas de metal incandescente que caen pueden provocar quemaduras.

■ Emplear ropa protectora adecuada, no llevar prendas sintéticas.

No mirar el arco eléctrico sin protección ocular, emplear únicamente pantallas de soldadura para soldador con cristal de protección adecuado conforme a DIN. El arco eléctrico emite, además de radiación luminosa y térmica que provocan deslumbramiento y quemaduras, radiaciones ultravioletas. Esta radiación ultravioleta invisible puede provocar una conjuntivitis muy dolorosa cuyos síntomas no aparecen hasta algunas horas más tarde, en el caso de no emplear protección adecuada. Además, la radiación ultravioleta provoca sobre miembros corporales sin protección quemaduras similares a las producidas por el sol.

■ También las personas y los ayudantes que se encuentran cerca del arco eléctrico deben ser informados sobre los peligros y estar equipados con los medios de protección necesarios.

Colocar paredes protectoras, en caso necesario.

- Durante los trabajos de soldadura, especialmente en lugares pequeños, hay que tener cuidado de que se dispone de una entrada de aire fresco suficiente, ya que se producen humo y gases nocivos.

En los depósitos en los que se guardan gases, combustibles, aceites minerales o similares,

- incluso si ya hace tiempo que se han vaciado,

- no deben realizarse trabajos de soldadura ya que de los restos podría derivarse peligro de explosión.

- En lugares con peligro de incendio y explosión tienen validez normas especiales.

Las conexiones soldadas sometidas a grandes esfuerzos y que deben cumplir determinados requisitos de seguridad únicamente pueden ser realizadas por soldadores especialmente formados y verificados. Algunos ejemplos son cámaras de presión, raíles de corredera, acoplamientos de remolque, etc.

■ ¡ATENCIÓN! Conecte la pinza de puesta a tierra lo más cerca posible del punto de soldadura de modo que la corriente de soldadura pueda tomar el camino más corto posible desde

el electrodo a la pinza de puesta a tierra. ¡No conecte la pinza de puesta a tierra bajo ningún concepto con la carcasa de la máquina de soldar! No conecte nunca la pinza de puesta a tierra con piezas con toma de tierra colocadas lejos de la pieza de trabajo, p. ej., una tubería de agua en el otro extremo de la sala. De lo contrario podría suceder que el sistema de conductores de puesta a tierra de la estancia en la que se realiza la soldadura resulte dañado.

■ No use la máquina de soldar bajo la lluvia.
■ No use la máquina de soldar en entornos húmedos.
■ Coloque la máquina de soldar siempre sobre un lugar llano.
■ La salida se mide con una temperatura ambiente de 20 °C.
El tiempo de soldadura puede reducirse en el caso de temperaturas altas.

PELIGRO DERIVADO DE DESCARGAS ELÉCTRICAS:

- La descarga eléctrica de un electrodo de soldadura puede ser mortal. No utilice la máquina de soldar bajo la lluvia o la nieve. Use guantes aislantes secos. No toque el electrodo con las manos desprotegidas. No use guantes húmedos ni rotos. Protéjase de las descargas eléctricas aislándose frente a la pieza de trabajo. No abra la carcasa del equipo.

PELIGRO DERIVADO DEL HUMO DE LA SOLDADURA:

■ Inhalar el humo de la soldadura puede ser nocivo para la salud. Mantenga la cabeza alejada del humo. Use los dispositivos en lugares abiertos. Ventile para eliminar el humo.

PELIGRO DERIVADO DE LAS CHISPAS DE SOLDADURA:

Las chispas de soldadura pueden provocar una explosión o un incendio. Mantenga los materiales combustibles alejados de la soldadura. No realice trabajos de soldadura junto a materiales combustibles. Las chispas de soldadura pueden provocar incendios. Tenga preparado un extintor cerca y trabaje junto a alguien que pueda utilizarlo de inmediato. No realice trabajos de soldadura sobre tambores o cualquier otro tipo de recipiente cerrado.

PELIGRO DERIVADO DE LAS RADIACIONES DEL ARCO ELÉCTRICO:

■ Las radiaciones del arco eléctrico pueden provocar lesiones oculares y cutáneas. Use sombrero y gafas protectoras. Use protección auditiva y camisas con cuello de cierre alto.

Use cascos de protección para soldadura y tenga cuidado de ajustar el filtro correctamente. Use protección corporal completa.

PELIGRO DERIVADO DE CAMPOS ELECTROMAGNÉTICOS:

- La corriente de soldadura genera campos electromagnéticos. No usar junto con implantes médicos. No enrolle los cables de soldadura alrededor del cuerpo bajo ningún concepto. Reúna los cables de soldadura.

- Indicaciones de seguridad específicas de la pantalla de soldadura

■ Compruebe el correcto funcionamiento de la pantalla de soldadura siempre antes de empezar los trabajos de soldadura con una fuente luminosa clara (p. ej., mechero).

■ Las salpicaduras de soldadura pueden provocar daños en el cristal de protección. Cambie los cristales de protección dañados o arañados de inmediato.

■ Sustituya los componentes dañados, muy sucios o con salpicaduras de inmediato.

■ El aparato únicamente debe ser manejado por personas mayores de 16 años.

■ Familiarícese con las normas de seguridad para la soldadura. Tenga en cuenta para ello las indicaciones de seguridad de su máquina de soldar.

■ Utilice la pantalla de soldadura siempre que realice trabajos de soldadura. Incumplir esto puede provocar lesiones graves en la retina.

■ Utilice siempre ropa de protección durante los trabajos de soldadura.

■ No use una pantalla de soldadura sin cristal de soldadura bajo ningún concepto. ¡Existe el peligro de lesiones oculares!

- Cambie el cristal de protección con tiempo para garantizar una buena visibilidad y reducir el cansancio al trabajar.

- Entorno con peligro eléctrico elevado

Si se realizan trabajos de soldadura en entornos con peligro eléctrico elevado deberán tenerse en cuenta las indicaciones de seguridad siguientes.

Los entornos con peligro eléctrico elevado se encuentran, por ejemplo:

En lugares de trabajo con un espacio de movimiento reducido que obligue al soldador a adoptar una postura forzada (p. ej., ponerse de rodillas, sentarse, tumbarse) al trabajar y entrar en contacto con piezas conductoras de electricidad.

En lugares de trabajo con conducción de electricidad completa o parcial y en los que existe un fuerte peligro debido al roce accidental o evitable por parte del soldador.

En lugares de trabajo mojados, húmedos o calientes en los que la humedad del aire o el sudor reduzcan considerablemente la resistencia de la piel y las propiedades del aislamiento o el equipamiento de protección.

■ También una escalera metálica o un andamio pueden crear un entorno con peligro eléctrico elevado.

En este tipo de entornos se deben emplear bases o espaciadores aislados, además de guantes largos y dispositivos para cubrir la cabeza de cuero u otros materiales aislantes para aislar el cuerpo respecto a tierra. La fuente de corriente de soldadura debe encontrarse fuera del área de trabajo o de las superficies conductoras de electricidad y fuera del alcance del soldador.

El uso de un interruptor automático diferencial que funcione con una corriente de fuga que no supere los 30 mA y alimente todos los dispositivos cercanos alimentados por red puede ofrecer protección adicional frente a una descarga de corriente de red en caso de avería. El interruptor automático diferencial debe ser apto para todos los tipos de corriente.

Los medios para desconectar la fuente de corriente de soldadura o el circuito de la corriente de soldadura (p. ej., equipo de parada de emergencia) deben ser fácilmente accesibles. Si se utilizan máquinas de soldar en condiciones de peligro eléctrico, la tensión de salida de la máquina de soldar en marcha al vacío no puede superar los 113 voltios (valor de cresta). Esta máquina de soldar puede usarse en estos casos debido a su corriente de salida.

- Soldadura en espacios reducidos

■ De soldar en espacios reducidos puede derivarse un peligro debido a los gases tóxicos (peligro de asfixia).

En espacios reducidos, sólo está permitido soldar, si se encuentran personas instruidas cerca que puedan intervenir en caso de emergencia. En este caso, antes de empezar el proceso de soldadura se debe encargar un examen a un experto para determinar qué pasos son necesarios para garantizar la seguridad del trabajo y qué medidas de protección deberían adoptarse durante el proceso de soldadura propiamente dicho.

- Acumulación de las tensiones en vacío

Si se está empleando más de una fuente de corriente de soldadura simultáneamente, sus tensiones en vacío pueden acumularse y aumentar el peligro eléctrico. Las fuentes de corriente de soldadura deben estar conectadas de forma que este peligro se reduzca al mínimo. Todas las fuentes de corriente de soldadura con mandos y conexiones separados deben estar claramente señalizadas para poder determinar a qué circuito eléctrico de soldadura pertenece cada una.

- Ropa protectora

- Durante el trabajo el soldador debe usar en todo su cuerpo ropa y protección para la cara contra la radiación y las quemaduras adecuadas. Se deben seguir los pasos siguientes:

- Ponerse la ropa protectora antes de iniciar los trabajos de soldadura.

- Ponerse guantes.

- Abrir ventanas o poner un ventilador para garantizar la entrada de aire.

- Usar gafas protectoras y mascarilla.

Se deberán usar guantes largos de un material adecuado (cuero) en ambas manos. Estos deben estar en perfecto estado.

Para proteger la ropa contra las chispas en vuelo y las quemaduras es necesario usar un mandil adecuado. Si el tipo de trabajo, p. ej., soldaduras por encima de la cabeza, lo requiere, usar un traje de protección y, si es necesario, también protección para la cabeza.

PROTECCIÓN CONTRA RADIACIONES Y QUEMADURAS

Señalizar el lugar de trabajo con un letrero que indique «¡Cuidado! ¡No observar la llama!» para indicar la existencia de riesgo para los ojos. Los lugares de trabajo deben protegerse de forma que las personas que se encuentren cerca estén protegidas.

Las personas no autorizadas deben mantenerse alejadas del lugar de soldadura.

En las proximidades de lugares de trabajo permanentes, las paredes no deben estar pintadas de colores claros ni con brillos. Las ventanas deben protegerse como mínimo hasta la altura de la cabeza frente a dejar pasar o reflejar la radiación, p. ej., con una pintura adecuada.

- Clasificación CEM del aparato

Conforme a la norma IEC 60974-10 se trata de una máquina de soldar con compatibilidad electromagnética de la clase A.

Los aparatos de la clase A son dispositivos aptos para su uso en cualquier zona excepto las residenciales y aquellas zonas directamente conectadas a una red de suministro de baja tensión que suministre (también) energía a edificios. Los aparatos de la clase A deben cumplir los valores límite de la clase A.

ADVERTENCIA: Los aparatos de la clase A han sido diseñados para su uso en entornos industriales. Debido a las magnitudes perturbadoras que aparecen tanto derivadas de la potencia como radiadas, es posible que existan dificultades para garantizar la compatibilidad electromagnética en otros entornos.

Aunque el aparato cumple los valores límite de emisión indicados en la norma, los correspondientes aparatos pueden producir interferencias electromagnéticas con instalaciones y aparatos sensibles a las mismas. De las anomalías resultantes del trabajo con arco eléctrico es responsable el usuario que deberá adoptar medidas de protección adecuadas. En este sentido el usuario debe tener especial cuidado con:

-Cables de red, control, señal y telecomunicaciones

• Ordenadores y otros aparatos controlados por microprocesador
• Televisores, radios y otros reproductores
• Dispositivos de seguridad electrónicos y eléctricos
• Personas con marcapasos y audífonos
• Dispositivos de medición y calibración
• Resistencia a las interferencias de otros dispositivos cercanos
• La hora en la que van a realizarse los trabajos.

Para reducir las posibles radiaciones perturbadoras, recomendamos:

- Equipar la conexión de red con un filtro de red

- Someter el aparato regularmente a mantenimiento y mantenerlo en buen estado de conservación

- Los cables de soldadura deben desenrollarse por completo y tenderse de la forma más paralela al suelo posible

- Los aparatos y las instalaciones en peligro debido a radiaciones perturbadoras deberán retirarse en la medida de lo posible del área de trabajo o blindarse.

- Protección contra sobrecarga

La máquina de soldar está protegida frente a la sobrecarga térmica con un dispositivo de protección automático (termostato con reconexión automática). El dispositivo de protección interrumpe el circuito eléctrico en caso de sobrecarga. En caso de sobrecalentamiento aparecerán las palabras: «over heating» en la pantalla. Deje que el aparato se enfríe cuando se active el dispositivo de protección. El aparato vuelve a estar operativo después de aprox. 15 minutos.

- Antes de la puesta en servicio

Extraiga todas las piezas del embalaje y compruebe si la máquina de soldar con tecnología MIG de pulsada o las piezas están dañadas. Si este es el caso, no use la máquina de soldar con tecnología MIG de pulsada. Póngase en contacto con el fabricante a través la dirección de servicio técnico especificada.

■ Retire todas las películas protectoras y otros embalajes de transporte.

■ Compruebe si la entrega está completa.

- Selección del proceso de soldadura

NOTA: Todos los valores representados en los dibujos siguientes sirven únicamente a modo de ejemplo y no suponen ninguna recomendación para parámetros de soldadura determinados.

Dibujo 1 Dibujo 2

MAG FLUX Ø 0.8 2T 60 A 15.3 V 4.3 2.0 +1.3 +0.9 m/min mm INDUCTANCE ARC LENGTH

WELDING PROCESS MAG MIG PULSE MIG DUAL PULSE LIFT TIG MMA

Cuando encienda el aparato, estará activo automáticamente el último proceso de soldadura empleado. También los otros parámetros (corriente, tensión, etc.) se cargarán como estaban ajustados anteriormente. Para modificar el proceso de soldadura, pulse primero el interruptor giratorio para ajustar la corriente de soldadura 13 (en lo sucesivo interruptor 13). Seleccione el campo superior izquierdo girando el interruptor 13. Aquí se muestra el proceso de soldadura seleccionado actualmente [MAG en el dibujo 1]. Pulse de nuevo el interruptor 13.

El menú para seleccionar el modo de soldadura se abre [ver el dibujo 2]. Gire el interruptor ^13 para elegir el proceso de soldadura deseado. Confirme su selección pulsando de nuevo el interruptor ^13 . Presione ahora el interruptor giratorio para ajustar la tensión de soldadura ^12 para elegir el proceso de

soldadura correspondiente.

- Montaje para soldar con electrodos de alambre

ATENCIÓN: Prevenga el riesgo de descargas eléctricas, lesiones o daños. Para ello extraiga el ufe de la toma de corriente antes de realizar cualquier labor de mantenimiento o trabajo preparatorio.

NOTA: Dependiendo de la tarea se emplean alambres de soldadura diferentes.

El rodillo de avance, la boquilla de corriente y la sección transversal del alambre deben tener siempre un tamaño acorde. El aparato es apto para rollos de alambre con un máximo de 15 kg.

- Cambio del alma de soldadura

El alma de soldadura preinstalada 15 ha sido diseñada para alambre de aluminio. El alma de soldadura no preinstalada 36 es apta para hilo tubular y alambre de acero y acero inoxidable. Afloje la tuerca de seguridad 34 girándola en sentido antihorario. A continuación, extraiga el alma de soldadura 15 del tubo con conexión directa 7 y guíe el alma de soldadura nueva con el extremo estrecho hacia delante en el tubo con conexión directa 7. Introduzca el alma de soldadura nueva completa y fijela de nuevo con la tuerca de seguridad 34 (ver fig. D).

Al conectar el soplete con el alma 36 (no preinstalada) deslice primero el tubito 31 en el orificio (inferior) previsto para ello en la conexión central Euro de la máquina de soldar. De este modo se garantiza el transporte fluido del alambre.

- Adaptación del aparato a la soldadura con hilo macizo con gas de protección

Las conexiones correctas para la soldadura con hilo macizo empleando gas de protección se presentan en la figura T.

T 7 + - 6 4

Enchufe primero el conedor con la conexión señalizada con «+» (ver fig. T). Gírelo en sentido horario para fijarlo. Consulte a un especialista en caso de duda.
- Conecte el tubo con conexión directa con la conexión correspondiente (ver fig. T). Fije la conexión apretando el anillo de fijación 7a en sentido horario.
- Conecte a continuación el cable de puesta a tierra con la conexión correspondiente señalizada con «-» (ver fig. T). Gire la conexión en sentido horario para fijarla.
- Extraiga la tapa de protección de la conexión de gas situada en la parte trasera del aparato.

- Conecte la alimentación de gas de protección con reductor de presión (no incluido en el volumen de suministro) con la conexión de gas ^24 (ver fig. C). Si no se emplea hilo tubular con gas de protección fijo integrado, será necesario emplear gas de protección. Tenga en cuenta las indicaciones

del reductor de presión (no incluido en el volumen de suministro), si procede. Como valor orientativo para el flujo de gas a ajustar puede emplearse la fórmula siguiente:

Diámetro del alambre en mm x 10 = flujo de gas en l/min

Para un alambre de 0,8 mm resulta, p. ej., un valor de aprox. 8 l/min.

- Adaptación del aparato a la soldadura con hilo tubular sin gas de protección

Si emplea hilo tubular con gas de protección integrado, no se deberá alimentar gas de protección externo.

U 7 + - 6 4

Enchufe primero el conedor con la conexión señalizada con «-» (ver fig. U). Gírelo en sentido horario para fijarlo. Consulte a un especialista en caso de duda.
- Conecte el tubo con conexión directa con la conexión correspondiente. Fije la unión apretando la conexión en sentido horario.
- Conecte a continuación el cable de puesta a tierra con la conexión correspondiente señalizada con «+» (ver fig. U) y gire la conexión en sentido horario para fijarla.

- Montaje del adaptador adicional para rollos de alambre de soldadura con 450 g o 1 kg de alambre

El uso del adaptador adicional permite adaptar la máquina de soldar PMPS 200 B1 para usar rollos de alambre de soldadura con 450 g o 1 kg de alambre.
■ Afloje primero la fijación de la bobina de alambre de soldadura y extraiga el adaptador para bobina de alambre de soldadura 35. Monte el adaptador adicional 37 como se muestra en la figura V.

Para ello, el adaptador adicional se coloca en su posición y se fija con la fijación de la bobina de alambre de soldadura 28. Para montar el rollo de alambre de 450 g o 1 kg desembalado, afloje primero el tope 38 presionándolo y, a continuación, gírelo brevemente a la izquierda.

■ Extraiga a continuación el disco. Coloque el rollo de alambre en el soporte correspondiente. Tenga cuidado de que el rollo se desenrolle por el lado de la guía de alambre ^29 y de que el extremo del alambre de soldadura se encuentre encima de la bobina de soldadura.
■ Vuelva a colocar el disiben su posición y fije a continuación el tope 38 presionándolo y, a continuación, gírelo brevemente a la derecha.
■ Prosiga de la forma descrita a partir del punto «Suelte el tornillo de ajuste y gírelo hacia abajo (ver fig. I)» del capítulo siguiente «Colocación del alambre de soldadura».

En la figura W se puede ver un rollo de alambre (no incluido en el volumen de suministro) ya colocado y montado.

Para rollos de cable de alambre de mayor tamaño desmonte el adaptador adicional. Proceda en orden inverso al del montaje del adaptador adicional.

V 28 29 37 38 39

W 28 37 38 39

- Colocación del alambre de soldadura

■ Desbloquee y abra la cubierta de la unidad de alimentación del hilo presionando hacia arriba el botón de desbloqueo.

Desbloquee la unidad del rodillo girando la fijación de la bobina de soldadue en sentido antihorario (ver fig. G).

- Extraiga la fijación de la bobina de soldadura del soporte de la bobina de alambre de soldadura 33 (ver fig. G).

NOTA: Tenga cuidado de que el extremo del alambre no se suelte haciendo que el rollo se desbobine por sí solo. El extremo del alambre no se puede soltar hasta el montaje.

■ Desembale completamente la bobina de alambre de soldadade modo que esta pueda desenrollarse sin obstáculos. Pero no suelte todavía el extremo del hilo.

- Retire el adaptadores si el rollo de alambre posee un ancho de aprox. 10 cm. Con rollos de alambre con un ancho aprox. de 5 cm, el adaptador 35 permanece en su posición.

Coloque el rollo de alambre en el soporte de la bobina de alambre de soldadura. Tenga cuidado de que el rollo se desenrolle por el lado de la guía de alambre ^29 y de que el extremo del alambre de soldadura se encuentre debajo de la bobina de soldadura (ver fig. M y N).

■ Vuelva a colocar la fijación de la bobina de soldaday bloquéela presionando y girando en sentido horario.

■ Suelte el tornillo de ajuste y gírelo hacia abajo (ver fig. I).

Gire la unidad del rodillo de prestenhacia un lado (ver fig. J).

Suelte el soporte del rodillo de avanégrirándolo en sentido antihorario y extráigalo hacia delante (ver fig. K).

■ Compruebe en la parte superior del rodillo de avance si el alambre tiene el grosor adecuado. El rodillo de avance 21 puede girarse o cambiarse si es necesario. El alambre de soldadura debe encontrarse en la ranura superior.

Vuelva a colocar el soporte del rodillo de avanley atorníllelo firmemente girando en sentido horario.

■ Retire la boquilla del sople:etirando y girándola en sentido horario (ver fig. L).

■ Desenrosque la boquilla de soldad 17, 18, 19 o 20 correspondiente (ver fig. L).

- Extraiga el tubo con conexión directo más recto posible de la máquina de soldar (colóquelo en el suelo).

- Extraiga el extremo del alambre del borde de la bobina.

Acorte el extremo del alambre con unas tijeras o unos alicantes de corte diagonal para eliminar el extremo curvado dañado del alambre (ver fig. M).

NOTA: El alambre de soldadura debe estar bajo tensión en todo momento para impedir que se suelte y se desenrolle. Recomendamos realizar los trabajos siempre con otra persona.

Introduzca el alambre de soldadura por la guía de alambre (ver fig. N).
Guíe el alambre de soldadura por el rodillo de avanlee introdúzcalo en la guía de alambre 29.
Gire la unidad del rodillo de preschen dirección al rodillo de avance 21 (ver fig. P).
Enganche el tornillo de ajuste (ver fig. P).

Ajuste la contrapresión con el tornillo de ajuste El alambre de soldadura debe quedar firmemente montado entre el rodillo de presión y el rodillo de avance 21 en la guía superior sin quedar aplastado (ver fig. O).

■ Conecte la máquina de soldar con el interruptor principal (ver fig. C).

■ Pulse la tecla del soplére Tenga cuidado de que la botella de gas de protección se cierre bien hasta que el alambre de soldadura haya alcanzado la posición deseada.

- Ahora el sistema de avance de alambre desliza el alambre de soldadura por el tuboy el soplete 10.

En cuanto el alambre de soldadura sobresalga 1–2 cm del cuello del sople, vuelva a soltar la tecla del soplete (ver fig. Q).

■ Apague la máquina de soldar de nuevo.

Enrosque la boquilla de soldadura, 17, 18, 19 o 20 correspondiente (ver fig. R). Tenga cuidado de que la boquilla de corriente 17, 18, 19 o 20 coincida con el diámetro del alambre de soldadura empleado. Con el alambre de soldadura suministrado debe emplearse la boquilla de corriente 17, 18, 19 o 20 con la identificación 1,0 o 1,0 A si se emplea hilo macizo de aluminio.

- Conecte la boquilla del soplede de nuevo con el cuello del soplete 30 girándola hacia la derecha (ver fig. S).

ADVERTENCIA

Para prevenir el riesgo de descargas eléctricas, lesiones o daños, retire el enchufe de la toma antes de realizar cualquier labor de mantenimiento o trabajo preparatorio.

- Soldadura con electrodos de alambre

- Conexión y desconexión del aparato

Conecte y desconecte la máquina de soldar con el interruptor principal ^23 . Extraiga el enchufe de la toma si no va a usar la máquina de soldar durante un periodo prolongado. Solo ahora se ha dejado el aparato completamente sin corriente.

NOTA: Todos los valores representados en los dibujos siguientes sirven únicamente a modo de ejemplo y no suponen ninguna recomendación para parámetros de soldadura determinados.

Soldadura MAG

Dibujo 3 Dibujo 4

MAG FLUX Ø 0.8 2T 60 A 15.3 V 4.3 2.0 +1.3 +0.9 m/min mm INDUCTANCE ARC LENGTH

MAG	FLUX Ø 0.8	2T
FLUX		Ø0.6
Fe+CO		Ø0.8
Fe+MIX 80/20		Ø0.9
		Ø1.0

Al seleccionar el proceso MAG puede elegir entre hilo tubular y alambre de acero.

Pulse primero el interruptor giratorio para ajustar la corriente de soldadura ^13 (en lo sucesivo interruptor ^13 ). Seleccione el campo superior intermedio girando el interruptor ^13 . Aquí se muestra el alambre seleccionado actualmente [FLUX 0.8 en el dibujo 3]. Pulse de nuevo el interruptor ^13 , para acceder al menú de selección del alambre [dibujo 4].

Girando y pulsando el interruptor 13 puede ajustarse el alambre de soldadura o el gas de protección utilizados. Con alambre de acero (Fe + CO / Fe + MIX 80/20) puede emplearse CO₂ o una mezcla de 80 % argón / 20 % CO₂ a modo de gas de protección. A continuación puede ajustarse el diámetro del alambre girando y presionando el interruptor 13. Presionando el interruptor para ajustar la tensión 12 (en lo sucesivo interruptor 12) regresa a los ajustes de soldadura. Ahora se puede elegir en la barra superior de forma análoga entre «2T» (2 ciclos) y «4T» (4 ciclos). En el caso de la soldadura de 2 ciclos hay tensión mientras la salida del soplete esté presionada.

En el caso del proceso de 4 ciclos hay tensión en cuanto la salida del soplete se presione brevemente y se vuelva a soltar a continuación. La tensión se interrumpe en cuanto la salida se presione de nuevo. La corriente de soldadura puede regularse girando el interruptor ^13 . El avance del alambre se ajusta automáticamente y se muestra una recomendación para el grosor del material a soldar en mm.

Girando el interruptor 12 se puede ajustar la tensión lo que hace que también se modifique la longitud del arco eléctrico «ARC LENGTH». Si el interruptor 12 se pulsa y a continuación se gira, se puede ajustar la inductancia «INDUCTANCE».

Soldadura PMIG

Dibujo 5

PMIG	Fe Ar80%	Ø 0.8	2T
□ Fe+MIX 80/20
□ CrNi+MIX 98/2			Ø0.8
□ CuSi+Ar100%			Ø1.0
□ AlMg+Ar 100%
□ AISi+Ar100%
□ Al+Ar 100%

Para reducir la formación de salpicaduras y conseguir un arco eléctrico estable, se puede elegir el proceso MIG-Puls. Para este proceso se puede elegir entre alambre de acero, CrNi, CuSi, AlMg, AlSi y Al [dibujo 5]. También se indica el gas de protección utilizado.

Durante el empleo de los alambres correspondientes, se deben emplear los gases de protección siguientes:

Fe (alambre de acero): [80 % argón / 20 % CO₂]

Alambre CrNi (acero inoxidable): [98 % argón / 2 % CO₂]

Alambre de CuSi, AlMg, AlSi y aluminio: [100 % argón]

La navegación dentro del menú PMIG se realiza de forma similar a la navegación en el menú «MAG» con los interruptores 12 y 13. También se puede ajustar el diámetro del alambre de soldadura empleado y elegir entre «2T» y «4T».

Soldadura DPMIG

Con el proceso MIG-Doppelpuls se introduce menos calor en el material. Esto hace este proceso

especialmente adecuado para soldar chapas finas de acero inoxidable y aluminio.

En este proceso pueden emplearse los mismos electrodos de alambre y gases de protección que en la soldadura PMIG. La navegación dentro del menú DPMIG se realiza de forma similar a la navegación en el menú «MAG» con los interruptores 12 y 13. También se puede ajustar el diámetro del alambre de soldadura empleado y elegir entre «2T» y «4T».

Además aquí, después de ajustar el alambre de soldadura empleado, se puede acceder al diagrama de parámetros presionando el interruptor 13 dos veces. Aquí se pueden ajustar los parámetros individuales del proceso DPMIG. Aquí recomendamos emplear los valores preajustados. Como usuario avanzado puede adaptar los valores individuales para adaptar exactamente el proceso de soldadura a los trabajos que tenga planificados. Para restablecer los parámetros ajustados, regrese al menú DPMIG [dibujo 6] y mantenga el interruptor 12 pulsado durante aprox. 5 segundos.

Dibujo 6

DPMIG Fe Ar80% Ø 0.8 2T 39 19.6 A V 2.8 1.4 mm + m/min mm INDUCTANCE ARC LENGTH

ADVERTENCIA ¡PELIGRO DE QUEMADURAS!

Las piezas de trabajo soldadas están muy calientes, tanto que podría quemarse con ellas.

Emplee siempre unas pinzas para mover las piezas de trabajo calientes soldadas.

Una vez que la máquina de soldar se haya conectado eléctricamente, proceda de la siguiente forma:

■ Vista ropa protectora adecuada conforme a la normativa y prepare su puesto de trabajo.
- Conecte el cable de masa con la pinza de puesta a tierracon la pieza de trabajo a soldar.

Tenga cuidado de que haya un contacto eléctrico adecuado.

El punto a soldar de la pieza de trabajo debe estar libre de óxido y pintura.

Ajuste los parámetros de soldadura deseados en función del proceso de soldadura seleccionado.
- Guíe la boquilla del soplepor el lugar de la pieza que debe soldarse.
- Accione la tecla del soplere para impulsar el alambre de soldadura. En cuanto se enciende el arco eléctrico, el aparato alimenta alambre de soldadura al baño de soldadura en fusión.
El ajuste óptimo de la corriente de soldadura se determina realizando pruebas en una pieza de prueba. Un arco eléctrico correctamente ajustado produce un zumbido suave y homogéneo.
Si el ruido es bronco y duro, conecte un nivel de potencia mayor (aumentar la corriente de soldadura).

Si el punto de soldadura es lo suficientemente grande, el soplese se guiará lentamente por el borde deseado. La distancia entre la boquilla de soplete 8 y la pieza de trabajo debería ser lo más corta posible (en ningún caso mayor de 10 mm).

En caso necesario, balancear ligeramente para aumentar ligeramente el baño de soldadura en fusión. Para los que no tienen tanta experiencia, la primera dificultad que se plantea es generar un arco eléctrico eficaz. Para ello se debe ajustar correctamente la corriente de soldadura.

Para evitar o reducir las deformaciones que pudieran producirse durante el templado del material, es adecuado fijar las piezas a trabajar con un dispositivo. Se debe evitar poner la estructura soldada demasiado rígida para prevenir las roturas de la soldadura. Estas dificultades pueden reducirse si existe la posibilidad de girar la pieza a trabajar de forma que la soldadura se pueda realizar en dos pasadas contrarias.

Uniones de soldadura en la esquina exterior

Una preparación de este tipo es muy sencilla (fig. Y, Z).

Sin embargo, con materiales más gruesos este método no es adecuado. En este caso es mejor preparar una unión como se indica abajo biselando el borde de una placa (fig. AA).

AA 45°

Uniones con costura de garganta

La costura de garganta se forma si las piezas de trabajo están unidas en vertical. La costura debería tener la forma de un triángulo con lados de la misma longitud y una ligera acanaladura (fig. AB, AC).

Uniones de soldadura en la esquina interior

La preparación de esta unión de soldadura es muy sencilla y se puede realizar con grosores de hasta 5 mm. La medida «d» debe reducirse al mínimo y siempre debe ser menor de 2 mm (fig. AB).

AB d AC 90° 90°

Sin embargo, con materiales más gruesos este método no es adecuado. En este caso es mejor preparar una unión como se muestra en la figura AA biselando el borde de una placa.

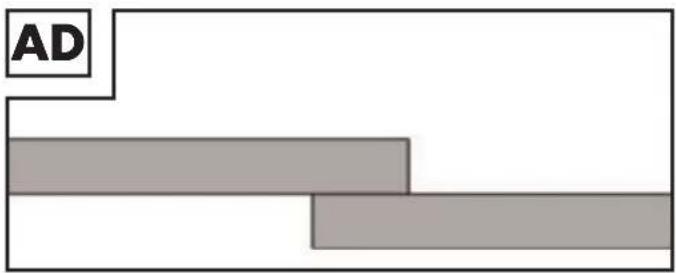

Uniones de soldadura de solapado

La preparación más habitual es aquella con bordes de soldadura rectos. La soldadura puede realizarse con un cordón de soldadura en ángulo normal. La dos piezas a soldar se deben colocar, como se muestra en la figura AD, lo más cerca posible una de otra.

AD

- Soldadura MMA

Asegúrese de que el interruptor principia esté ajustado a la posición «O» («OFF») o que el enchufe 3 no esté introducido en la toma de corriente.

- Conecte el soporte para electrodo5y la pinza de puesta a tierra 4 con la máquina de soldar, como se muestra en la figura AE. Tenga en cuenta para ello también las indicaciones del fabricante de los electrodos y tenga cuidado de que se pueda modificar, en caso necesario, la polaridad en función del tipo de electrodo empleado.

■ Vista ropa protectora adecuada conforme a la normativa y prepare su puesto de trabajo.

- Conecte la pinza de puesta a tierra la pieza de trabajo.

■ Sujete el electrodo en el soporte para electrodos

- Conecte el aparato poniendo el interruptor principi33len la posición «l» («ON»).

■ Seleccione el modo «MMA» de la forma descrita en «Selección del proceso de soldadura».

AE 5 + - 4

NOTA: Todos los valores representados en los dibujos siguientes sirven únicamente a modo de ejemplo y no suponen ninguna recomendación para parámetros de soldadura determinados.

Dibujo 7

MMA ANTI STICK YES VRD YES 140 57.8 A V HOT ARC START FORCE 45 34 % %

Al seleccionar el proceso MMA, puede ajustar la corriente de soldadura girando el interruptor giratorio para ajustar la corriente de soldadura 13 (en lo sucesivo interruptor 13). Además, se pueden activar las funciones ANTI STICK y VRD pulsando y girando el interruptor 13. [Dibujo 7] ANTI STICK impide que los electrodos se peguen a la pieza. Mediante VRD se reduce la tensión existente mientras no se esté soldando. Esto proporciona gran seguridad al trabajar. Girando o pulsando y a continuación girando el interruptor de ajuste de la tensión 12 se pueden adaptar los valores para HOT START y ARC FORCE. Aumentando el valor HOT START resulta más fácil encender el arco eléctrico. ARC FORCE evita, de forma similar a ANTI STICK, que el electrodo que quede pegado a la pieza.

NOTA: Puede consultar los valores orientativos de la corriente de soldadura a ajustar en función del diámetro del electrodo en la tabla siguiente.

∅ del electrodo Corriente de soldadura
1,6 mm 40–60 A
2,0 mm 60–80 A
2,5 mm 80–100 A
3,2 mm 100–140 A

ATENCIÓN: La pinza de puesta a tierra 4 y el soporte para electrodos 5/el electrodo no deben entrar en contacto directo.

ATENCIÓN: Para soldar con electrodos de varilla, el soporte para electrodos 5 y la pinza de puesta a tierra 4 deben estar conectados conforme a las indicaciones del fabricante de los electrodos.

■ Vista ropa protectora adecuada conforme a la normativa y prepare su puesto de trabajo.

Para finalizar el proceso de trabajo, ajuste el interruptor principal de encendido/apagado 23 a la «O» (posición «OFF»).

ATENCIÓN: No toque la pieza de trabajo con el electrodo. Podría sufrir daños y dificultar el encendido del arco eléctrico. En cuanto el arco eléctrico se haya encendido, intente mantener una distancia a la pieza de trabajo que se corresponda con el diámetro del electrodo empleado. La distancia debe mantenerse lo más constante posible, mientras se realiza la soldadura. La inclinación del electrodo en dirección de trabajo debería ser de 20–30 grados.

ATENCIÓN: Emplee siempre unas pinzas para retirar los electrodos usados o mover las piezas de trabajo calientes soldadas. No olvide que el soporte para electrodos se debe colocar siempre sobre

una superficie aislada una vez finalizada la soldadura. La escoria no puede retirarse hasta que el cordón se haya enfriado. Para continuar la soldadura de un cordón interrumpida:

■ Retire primero la escoria del punto de conexión.

El arco eléctrico se enciende en la junta del cordón, se dirige al punto de conexión, se funde allí correctamente y a continuación se continúa.

ATENCIÓN: Los trabajos de soldadura generan calor. Por este motivo, la máquina de soldar dejarse funcionar en marcha al vacío como mínimo media hora después del uso. Como alternativa se dejar que el aparato se enfríe durante una hora. El aparato no se podrá introducir en el alaje y guardarse hasta que su temperatura se haya normalizado.

ATENCIÓN: Una tensión que sea un 10 % inferior a la tensión de entrada nominal de la quina de soldar puede tener las siguientes consecuencias:

■ La corriente del aparato se reduce.
El arco eléctrico se interrumpe o se vuelve inestable.

ATENCIÓN:

La radiación del arco eléctrico puede provocar lesiones oculares y quemaduras en la piel.
La escoria de soldadura y proyección puede provocar lesiones oculares y quemaduras.
Solo está permitido emplear los cables de soldadura incluidos en el volumen de suministro. Elija entre soldadura por puntos o de arrastre. A continuación se expone la influencia de la dirección del movimiento en las características del cordón de soldadura:

	Soldadura por puntos Soldadura	de arrastre
Penetración menor mayor
Ancho del cordón de soldadura mayor menor
Cordón de soldadura más plano más alto
Error de cordón de soldadura mayor menor

NOTA: Usted decide el tipo de soldadura adecuado tras realizar una soldadura de prueba en una stra.

NOTA: El electrodo debe cambiarse una vez que se haya consumido por completo.

- Soldadura MIG/TIG

Para la soldadura MIG/TIG siga las indicaciones de su soplete WIG. El modo WIG/TIG puede activarse de la forma descrita en «Selección del proceso de soldadura».

NOTA: Todos los valores representados en los dibujos siguientes sirven únicamente a modo de plo y no suponen ninguna recomendación para parámetros de soldadura determinados.

Dibujo 8 LIFT TIG ANTI STICK YES 22 11.3 A V UP TIME 0.1 s

Al seleccionar el proceso TIG, puede ajustar la corriente de soldadura girando el interruptor giratorio para ajustar la corriente de soldadura 13 (en lo sucesivo interruptor 13). Además, se puede activar la función ANTI STICK pulsando y girando el interruptor 13. [Dibujo 8] ANTI STICK impide que los electrodos se peguen a la pieza. Girando el interruptor del ajuste de tensión 12 se puede ajustar el valor UP TIME. Este indica con qué rapidez se enciende la corriente al principio del trabajo de soldadura. Un valor mayor significa una subida más lenta.

- Mantenimiento y limpieza

NOTA: El mantenimiento y la revisión de la máquina de soldar deben llevarse a cabo regularmente para asegurar un funcionamiento perfecto y el cumplimiento de los requisitos de seguridad. El funcionamiento incorrecto y erróneo puede provocar fallos y daños en el aparato. Las reparaciones deben ser realizadas exclusivamente por electricistas capacitados.

■ Desconecte la alimentación de corriente principal y el interruptor principal del aparato antes de realizar trabajos de mantenimiento en la máquina de soldar.
■ Limpie la máquina de soldar y los accesorios con regularidad con la ayuda de aire, lana para limpiar o un cepillo.
En caso de un defecto o si es necesario cambiar piezas del aparato, le rogamos que se ponga en contacto con el personal especializado correspondiente.

- Indicaciones medioambientales y de desecho de residuos

¡NO ARROJAR LOS APARATOS ELÉCTRICOS EN LA BASURA DOMÉSTICA! ¡RECUPERACIÓN DE MATERIAS PRIMAS EN LUGAR DE ELIMINACIÓN DE RESIDUOS!

Según la Directiva europea 2012/19/UE, los dispositivos eléctricos usados deben recogerse por separado y someterse a un reciclaje respetuoso con el medio ambiente. El símbolo del contenedor de basura tachado significa que no está permitido eliminar este aparato con la basura doméstica al final de su vida útil. El aparato deberá entregarse en los puntos de recogida, las plantas de reciclaje o las empresas eliminadoras de basuras habilitados al efecto.

Nosotros nos ocupamos de la eliminación de los aparatos defectuosos que nos envíen sin coste alguno. Además, los distribuidores de dispositivos eléctricos y electrónicos así como los de productos alimenticios están obligados a su recogida. Lidl ofrece posibilidades de recogida directamente en sus tiendas y supermercados. La recogida y la eliminación son gratuitas para usted. La compra de un dispositivo nuevo le da derecho a entregar el aparato viejo correspondiente sin coste alguno. Además, también puede, independientemente de la compra de un aparato nuevo, entregar gratuitamente (un máximo de

tres) aparatos viejos cuyas dimensiones no excedan los 25 cm.

Borre todos los datos personales antes de devolverlos.

Antes de la entrega, extraiga las pilas y baterías que no estén encerradas en el aparato viejo, así como las lámparas que puedan extraerse sin destruirlas y elimínelos por separado.

Las pilas que contienen sustancias nocivas están marcadas con un símbolo que advierte de la prohibición de desecharlas con la basura doméstica. Las denominaciones de los metales pesados son: Cd = cadmio, Hg = mercurio, Pb = plomo. Lleve las baterías gastadas a un punto de recogida de su ciudad o región o devuélvalas al proveedor. Así estará cumpliendo con sus obligaciones legales y contribuyendo de manera muy importante a la protección del medio ambiente.

Tenga en cuenta el marcado de los diferentes materiales de embalaje y sepárelos si es necesario. Los materiales de embalaje están marcados con abreviaturas (a) y números (b) con el siguiente significado:1–7: plásticos, 20–22: papel y cartón, 80–98: materiales compuestos.

- Declaración de conformidad UE

Nosotros, la empresa

C. M. C. GmbH

Responsable del documento:

declaramos bajo responsabilidad exclusiva que el producto

Soldador multifunción con tecnología de doble pulsado

IAN: 409145_2207

Art.-n.°: 2572

Año de fabricación: 2023/18

Modelo: PMPS 200 B1

cumple con los requisitos de seguridad expuestos en las directivas europeas

Directiva de compatibilidad electromagnética UE:

2014/30/UE

Directiva de baja tensión:

2014/35/UE

Directiva RoHS:

2011/65/UE + 2015/863/UE

y sus modificaciones.

El objeto anteriormente descrito en la declaración cumple con los requisitos de la Directiva 2011/65/UE

del Parlamento Europeo y del Consejo del 8 de junio de 2011 para la restricción del uso de determinados materiales peligrosos en dispositivos eléctricos y electrónicos. Para la evaluación de la conformidad se han consultado las siguientes normas armonizadas:

EN 60974-6:2016 EN 60974-10:2014/A1:2015

St. Ingbert, 01/10/2022

Dr. Christian Weyler - Gestión de calidad -

- Información sobre la garantía y el servicio posventa

Garantía de Creative Marketing & Consulting GmbH

Estimado cliente,

este aparato dispone de una garantía de 3 años a partir de la fecha de compra. En caso de defecto del producto, tiene derechos legales frente al vendedor del mismo. Esta garantía no limita en forma alguna sus derechos legales.

- Condiciones de la garantía

El periodo de garantía comienza en la fecha de compra del producto. Conserve el justificante de compra original. Este documento se requiere como prueba de la compra. Si dentro del plazo de 3 años a partir de la fecha de compra de este aparato surge un defecto de material o de fabricación, repararemos o sustituiremos (según nuestra elección) el aparato de forma gratuita. Este servicio de garantía presupone la presentación dentro del plazo de 3 años del aparato defectuoso y del justificante de compra (ticket de compra), junto con una breve descripción del fallo y el momento en el que se produjo. Si nuestra garantía cubre el defecto, recibirá de nuevo el aparato reparado o uno nuevo. La reparación o sustitución del aparato no implica la ampliación del plazo de garantía.

- Periodo de garantía y reclamaciones por defectos estipuladas por ley

El periodo de garantía no se amplía debido a la garantía. Esto aplica tanto para piezas reparadas como sustituidas. Los posibles defectos y vicios ya existentes en el momento de la compra deberán comunicarse inmediatamente después de desembalar. Una vez concluido el periodo de garantía todas las reparaciones estarán sujetas a pago.

• Cobertura de la garantía

El aparato ha sido fabricado cuidadosamente siguiendo exigentes normas de calidad y ha sido probado antes de su entrega.

La garantía cubre defectos de materiales o de fabricación. Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, por ello, puedan considerarse piezas de desgaste. Tampoco cubre daños de componentes frágiles como, por ejemplo, los interruptores, baterías y piezas de cristal. La garantía quedará anulada si el producto resulta dañado o es utilizado o mantenido de forma inadecuada. Para realizar un uso adecuado del producto deberá seguir exclusivamente las indicaciones del manual de instrucciones original. Se deberá evitar necesariamente cualquier uso y

manejo desaconsejado en el manual de instrucciones original o del cual se haya advertido.

El producto sólo está destinado para el empleo privado y en ningún caso para el uso comercial. En caso de manejo incorrecto o abusivo, aplicación de violencia y manipulación no autorizada por nuestro servicio técnico local autorizado, se anulará la garantía.

- Proceso en caso de garantía

Para garantizar una rápida tramitación de su consulta, tenga en cuenta las siguientes indicaciones: Tenga a mano el justificante de compra para todas las consultas y el número de artículo (p. ej. IAN) como prueba de compra. El número de artículo figura en la placa de características, en un grabado, en la portada de su manual (abajo a la izquierda) o en el adhesivo de la parte posterior o inferior. Si se producen fallos de funcionamiento o si se verificasen deficiencias, póngase primero en contacto telefónico o por correo electrónico con el departamento de atención al cliente indicado más abajo. Puede enviar el producto defectuoso adjuntando el justificante de compra (ticket de caja) e indicando el tipo de defecto y el momento de su aparición, de forma gratuita, a la dirección del servicio técnico indicada.

NOTA: En www.lidl-service.com puede descargar este y muchos otros manuales, vídeos de tros productos y programas.

PDF ONLINE www.lidl-service.com

El código QR le permite acceder directamente a la página de servicio de Lidl (www.lidl-service.com) donde podrá acceder al manual de instrucciones indicando el número de artículo (IAN) 409145.

- Servicio

Datos de contacto:

ES

Nombre: C. M.C. GmbH Dirección de Internet: www.cmc-creative.de Correo electrónico: [e-mail] Teléfono: [phone] (tarifa normal desde la red alemana de telefonía fija) Sede de la empresa: Alemania

IAN 409145\_2207

Tenga en cuenta que la siguiente dirección no obedece a la del servicio técnico. En primer lugar, póngase en contacto con el centro del servicio técnico arriba indicado.

Dirección:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

ALEMANIA

Pedido de piezas de recambio:
