Μάρκα	Parkside
Μοντέλο	PMPS 200 B1
Κατηγορία	Μηχανή συγκόλλησης πολλαπλών διαδικασιών
Τροφοδοσία δικτύου	230 V~ 50 Hz, 16 A
Μέγιστη ονομαστική ισχύς εισόδου	6 kVA
Βάρος	Περίπου 18 κιλά
Μέθοδοι συγκόλλησης	MIG/MAG, MMA (ηλεκτρόδια), TIG, αυτοπροστατευόμενο σύρμα, διπλής ώσης
Ρεύμα συγκόλλησης (MIG)	50–160 A (συνεχές), 30–160 A (παλμικό)
Ρεύμα συγκόλλησης (MMA)	20–140 A
Ρεύμα συγκόλλησης (TIG)	20–200 A
Διάμετροι σύρματος που μπορούν να χρησιμοποιηθούν	Χάλυβας: 0,8 / 1,0 mm; Αυτοπροστατευόμενο σύρμα: 0,6 / 0,8 / 0,9 / 1,0 mm; Αλουμίνιο: 1,0 / 1,2 mm
Μέγιστη μπομπίνα σύρματος	15 kg (με προσαρμογέα: έως 1 kg)
Παρεχόμενα εξαρτήματα	Πιστολάκι MIG, καλώδιο γείωσης 2 m, κάτοχος ηλεκτροδίων MMA, 4 στοιχεία πιστολακιού, σφυρί σκωρίας, πυρήνες συγκόλλησης, προσαρμογέας
Προστασία από υπερφόρτωση	Θερμοστάτης αυτόματης επαναφοράς (ένδειξη «over heating»)
Λειτουργίες ασφαλείας	Anti-stick, VRD (μείωση τάσης χωρίς φορτίο)
Βαθμός προστασίας	IP21S
Κατηγορία ΗΜΣ	Κατηγορία Α (βιομηχανική χρήση)
Συντήρηση	Τακτικός καθαρισμός με αέρα, πανί ή βούρτσα· επισκευές από εξειδικευμένο ηλεκτρολόγο
Εγγύηση	3 έτη (όρους στο εγχειρίδιο)
Υπηρεσία μετά την πώληση	Ecos Office Forbach, τηλέφωνο 0033 (0) 3 87 84 72 34, email [e-mail]

Συχνές ερωτήσεις - PMPS 200 B1 PARKSIDE

Ποιες διαδικασίες συγκόλλησης υποστηρίζει το PMPS 200 B1;

Υποστηρίζει συγκόλληση MIG/MAG, MMA (με ηλεκτρόδια), TIG, αυτοπροστατευόμενο σύρμα (χωρίς αέριο) και διπλή παλμική (DPMIG).

Ποιο αέριο να χρησιμοποιήσω για τη συγκόλληση MIG;

Για σύρμα χάλυβα: CO₂ ή μείγμα 80% αργού / 20% CO₂. Για ανοξείδωτο: 98% αργού / 2% CO₂. Για αλουμίνιο, CuSi, AlMg, AlSi: 100% αργού.

Πώς να αλλάξω το σύρμα συγκόλλησης;

Ανοίξτε το καπάκι, ξεκλειδώστε τη μονάδα κυλίνδρου, τοποθετήστε το καρούλι, περάστε το σύρμα στον οδηγό και τον κύλινδρο, στη συνέχεια πατήστε τη σκανδάλη για να το προωθήσετε μέχρι το ακροφύσιο.

Μπορώ να συγκολλήσω χωρίς αέριο με αυτή τη συσκευή;

Ναι, χρησιμοποιώντας αυτοπροστατευόμενο σύρμα. Σε αυτή την περίπτωση, το σύρμα περιέχει το δικό του αέριο προστασίας.

Ποια είναι η μέγιστη ισχύς της συσκευής;

Η μέγιστη ονομαστική ισχύς εισόδου είναι 6 kVA στα 230 V, με συνιστώμενη ασφάλεια 16 A.

Πώς να ρυθμίσω τις παραμέτρους συγκόλλησης;

Χρησιμοποιήστε τους επιλογείς: ένας για το ρεύμα συγκόλλησης (διακόπτης 13), ο άλλος για την τάση (διακόπτης 12). Η οθόνη δείχνει τις τιμές. Στη λειτουργία MIG, μπορείτε επίσης να ρυθμίσετε την αυτεπαγωγή και το μήκος του τόξου.

Τι να κάνω σε περίπτωση υπερθέρμανσης;

Η συσκευή εμφανίζει 'over heating' και σταματά αυτόματα. Αφήστε το να κρυώσει για 15 λεπτά πριν συνεχίσετε τη συγκόλληση.

Ποια ηλεκτρόδια να χρησιμοποιήσω για συγκόλληση MMA;

Επικαλυμμένα ηλεκτρόδια διαμέτρων 1,6· 2,0· 2,5 ή 3,2 mm. Σεβαστείτε την πολικότητα που υποδεικνύει ο κατασκευαστής.

Πώς να συντηρήσω το μηχάνημα συγκόλλησης;

Κλείστε την τροφοδοσία και καθαρίζετε τακτικά με πεπιεσμένο αέρα, πανί ή βούρτσα. Αναθέστε τις επισκευές σε εξειδικευμένο ηλεκτρολόγο.

Πού να βρω ανταλλακτικά και υποστήριξη μετά την πώληση;

Επικοινωνήστε με το Ecos Office Forbach: τηλέφωνο 0033 (0) 3 87 84 72 34, email [e-mail]. Ιστότοπος: www.cmc-creative.de.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PMPS 200 B1 PARKSIDE

ΣΥΣΚΕΥΗ ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΗΣ ΜΕ ΤΕΧΝΟΛΟΓΙΑ ΔΙΠΛΟΥ ΠΑΛΜΟΥ

Υποδείξεις χειρισμού και ασφαλείας

Μετάφραση των αυθεντικών οδηγιών λειτουργίας

DE ATCH

MULTISCHWEISSGERÄT MIT DOPPELPULS-TECHNOLOGIE

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.

GR / CY Υποδείξεις χειρισμού και ασφαλείας Σελίδα 455

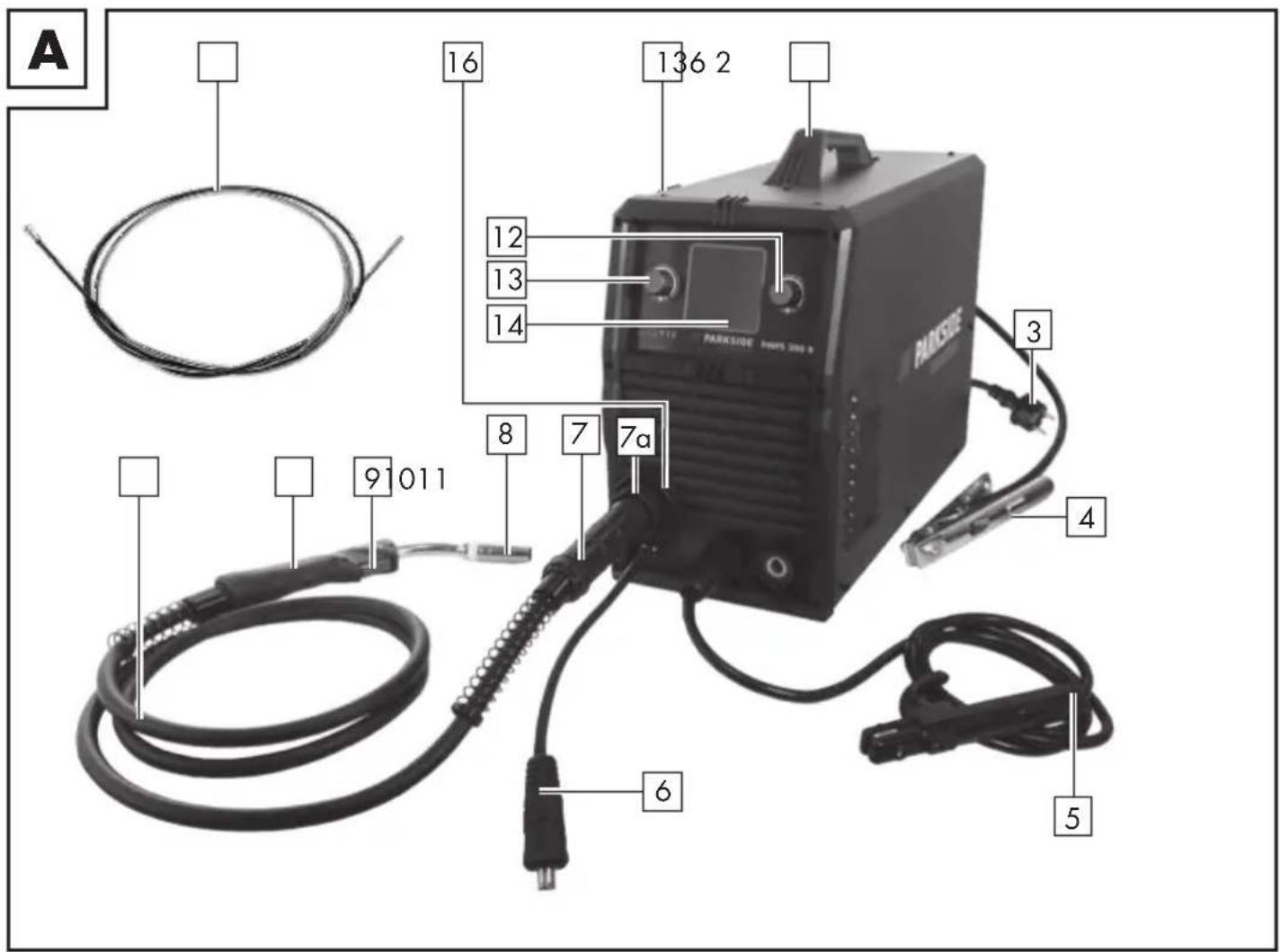

A 16 136 2 12 13 14 8 7 7a 91011 PARKSIDE HNS 390 B 3 4 6 5

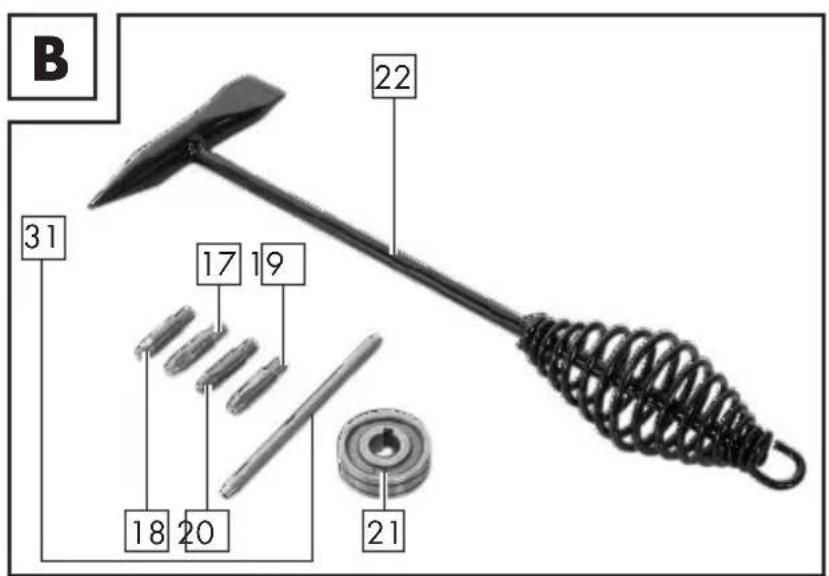

B 31 17 19 18 20 22 21

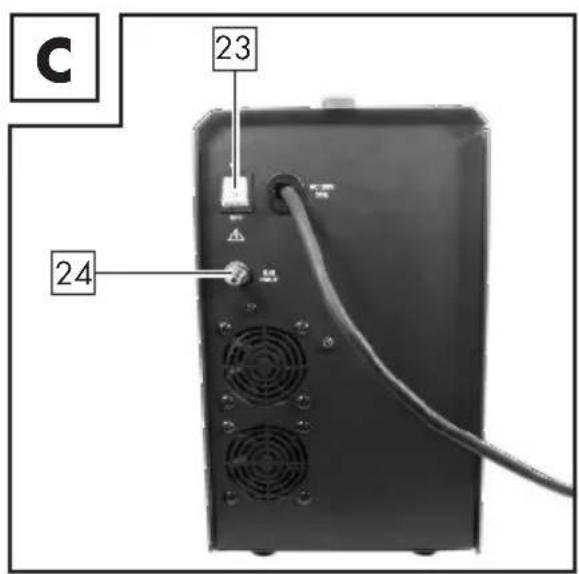

C 23 24

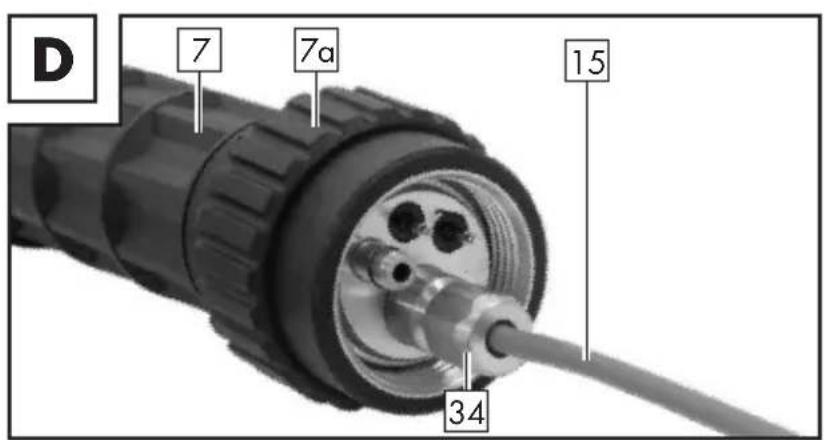

D 7 7a 15 34

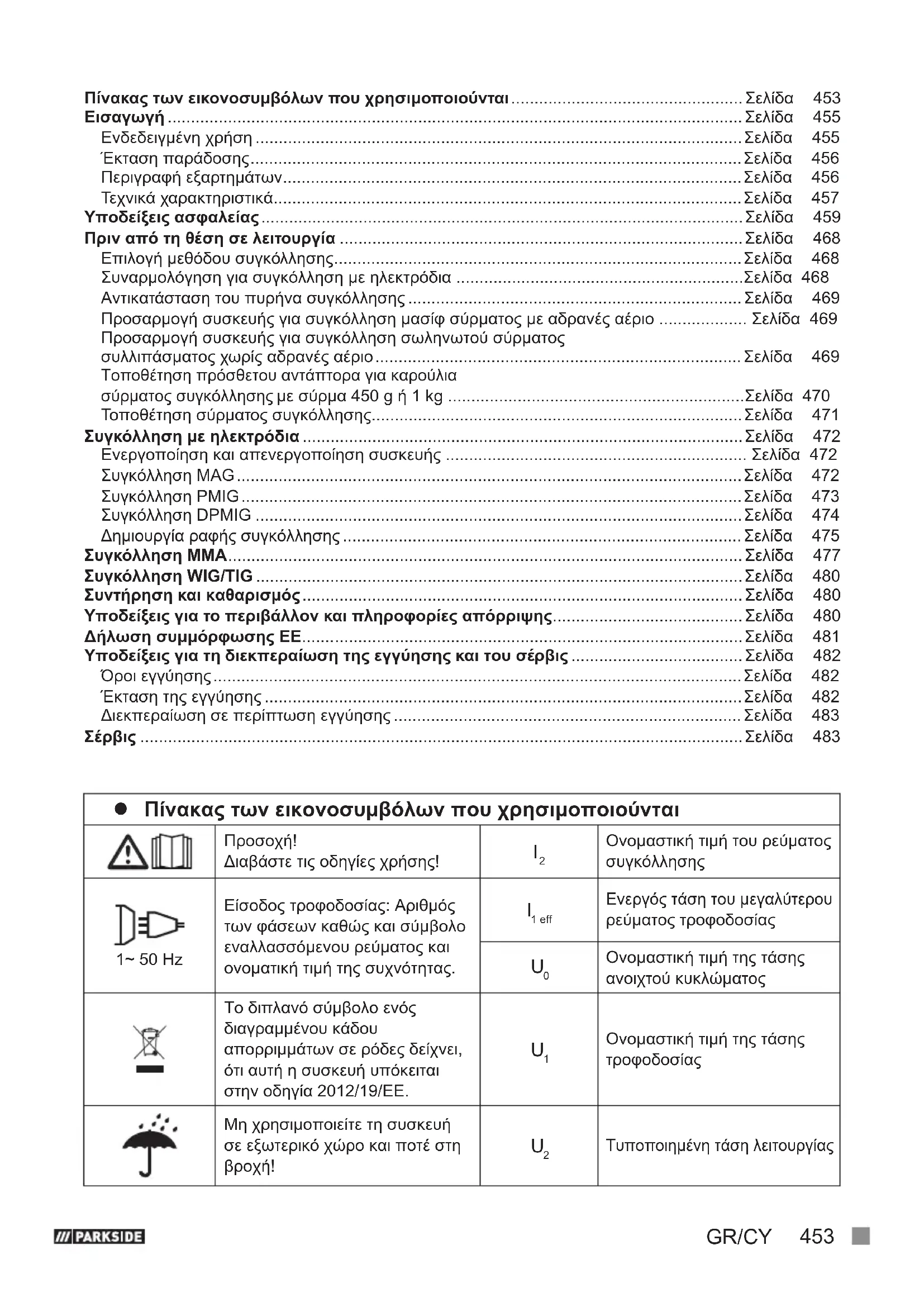

Πίνακας των εικονοσυμβόλων που χρησιμοποιούνται ...... Σελίδα 453

Εισαγωγή ...... Σελίδα 455

Ενδεδειγμένη χρήση ...... Σελίδα 455

'Εκταση παράδοσης....Σελίδα 456

Περιγραφή εξαρτημάτων......Σελίδα 456

Τεχνικά χαρακτηριστικά......Σελίδα 457

Υποδείξεις ασφαλείας......Σελίδα 459

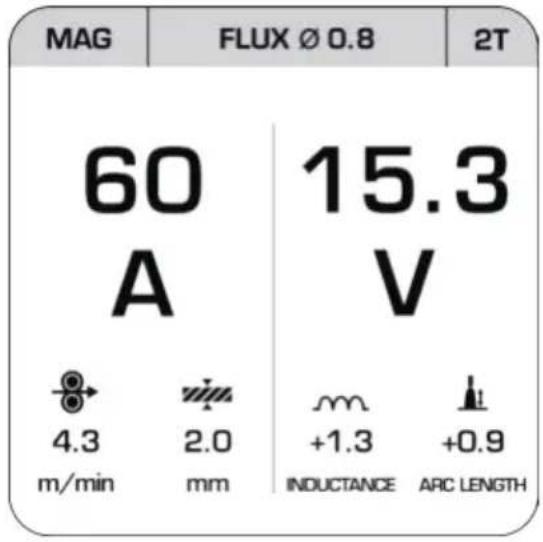

Πριν από τη θέση σε λειτουργία ...... Σελίδα 468

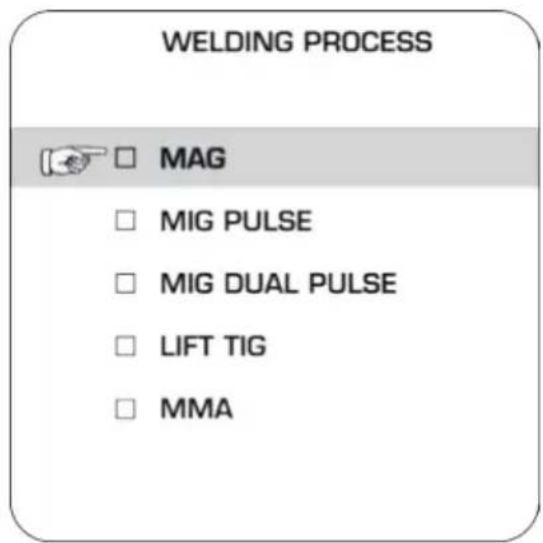

Επιλογή μεθόδου συγκόλλησης...... Σελίδα 468

Συναρμολόγηση για συγκόλληση με ηλεκτρόδια ......Σελίδα 468

Αντικατάσταση του πυρήνα συγκόλλησης...... Σελίδα 469

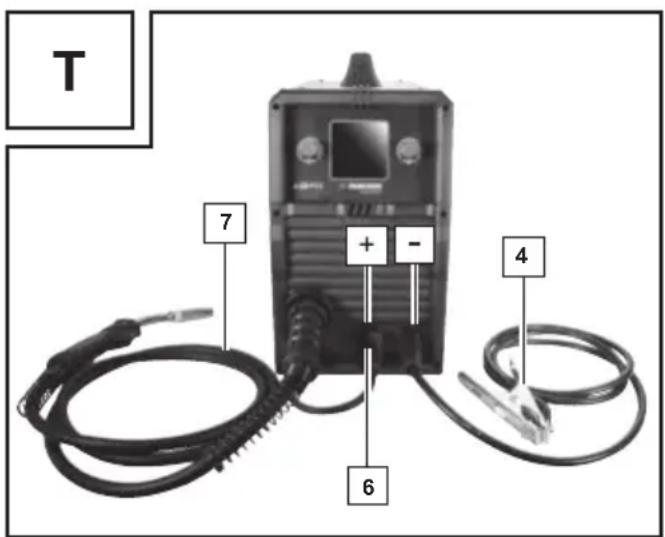

Προσαρμογή συσκευής για συγκόλληση μασίφ σύρματος με αδρανές αέριο ...... Σελίδα 469

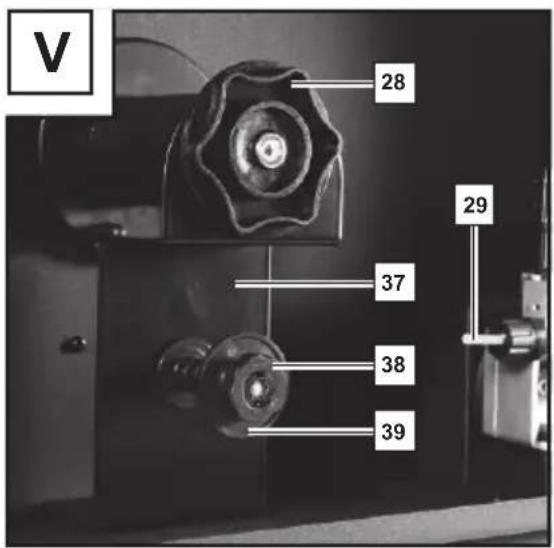

Προσαρμογή συσκευής για συγκόλληση σωληνωτού σύρματος

συλλιπάσματος χωρίς αδρανές αέριο...... Σελίδα 469

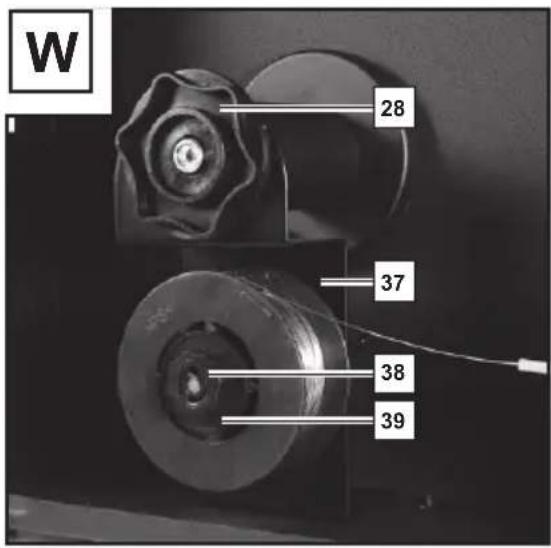

Τοποθέτηση πρόσθετου αντάπτορα για καρούλια

σύρματος συγκόλλησης με σύρμα 450 g ή 1 kg ......Σελίδα 470

Τοποθέτηση σύρματος συγκόλλησης....Σελίδα 471

Συγκόλληση με ηλεκτρόδια ...... Σελίδα 472

Ενεργοποίηση και απενεργοποίηση συσκευής ...... Σελίδα 472

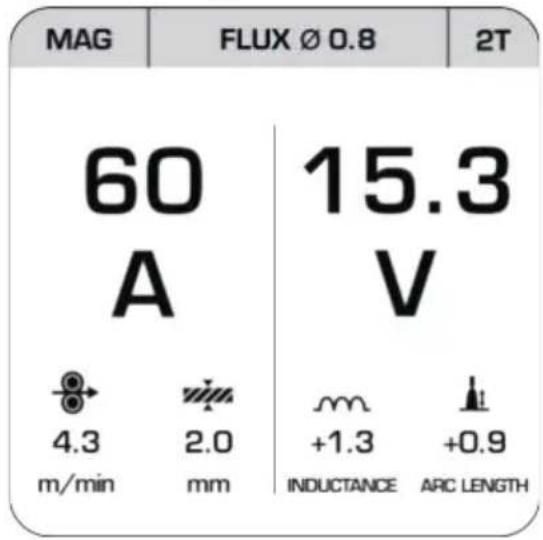

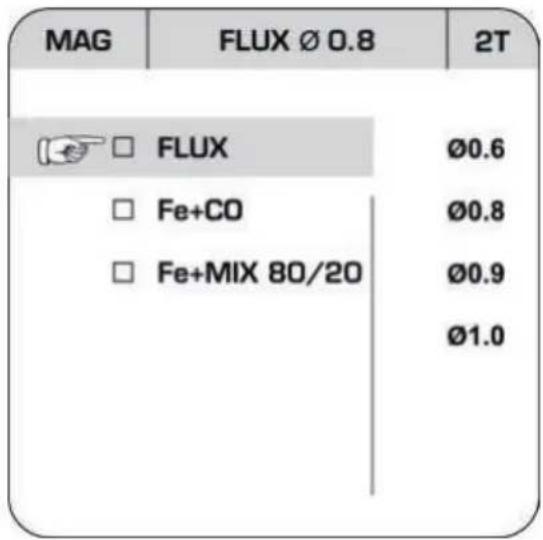

Συγκόλληση MAG......Σελίδα 472

Συγκόλληση PMIG....Σελίδα 473

Συγκόλληση DPMIG ...... Σελίδα 474

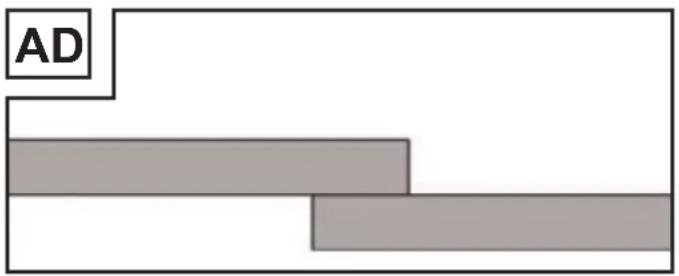

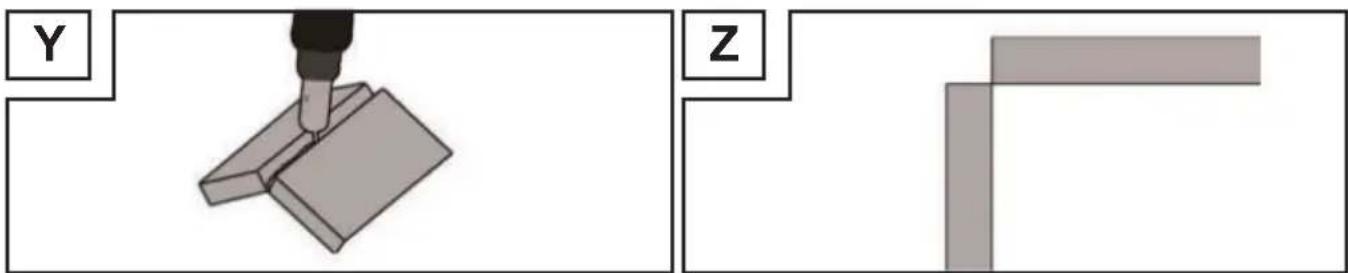

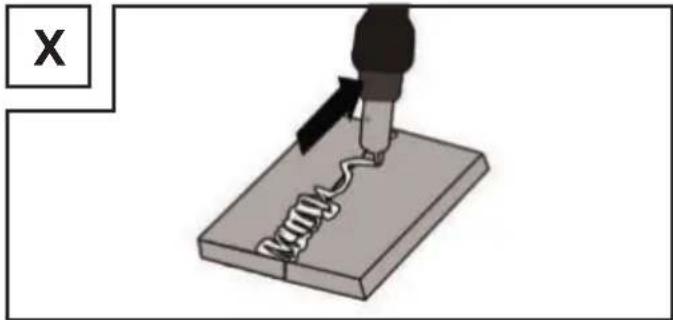

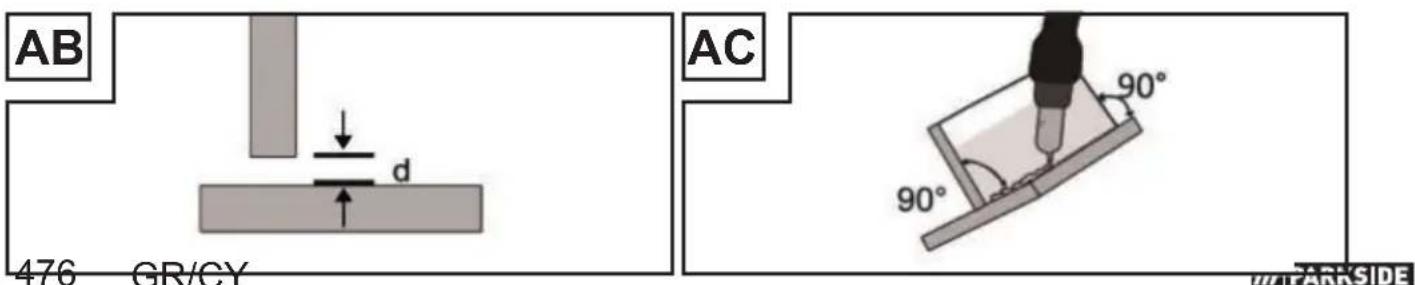

Δημιουργία ραφής συγκόλλησης ...... Σελίδα 475

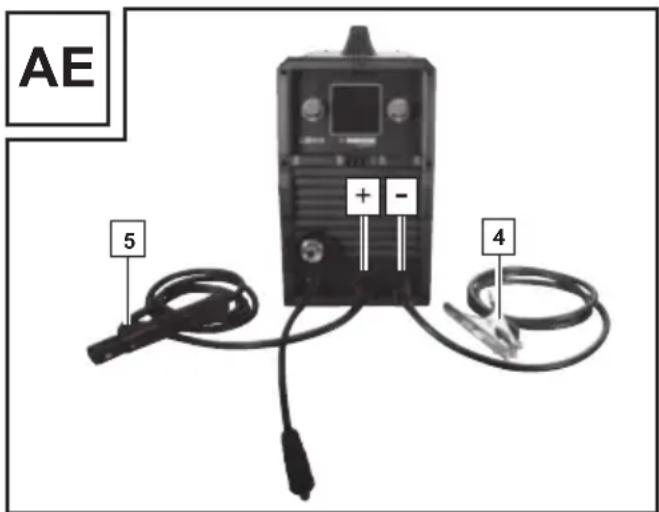

Συγκόλληση MMA....Σελίδα 477

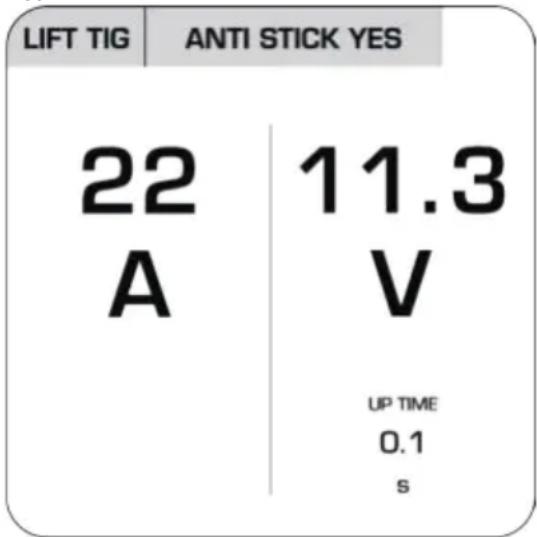

Συγκόλληση WIG/TIG ...... Σελίδα 480

Συντήρηση και καθαρισμός...... Σελίδα 480

Υποδείξεις για το περιβάλλον και πληροφορίες απόρριψης....Σελίδα 480

Δήλωση συμμόρφωσης ΕΕ....Σελίδα 481

Υποδείξεις για τη διεκπεραίωση της εγγύησης και του σέρβις ...... Σελίδα 482

Όροι εγγύησης......Σελίδα 482

'Εκταση της εγγύησης....Σελίδα 482

Διεκπεραίωση σε περίπτωση εγγύησης...... Σελίδα 483

Σέρβις ...... Σελίδα 483

• Πίνακας των εικονοσυμβόλων που χρησιμοποιούνται

	Προσοχή!Διαβάστε τις οδηγίες χρήσης!	I_2	Ονομαστική τιμή του ρεύματος συγκόλλησης
1~ 50 Hz	Είσοδος τροφοδοσίας: Αριθμός των φάσεων καθώς και σύμβολο εναλλασσόμενου ρεύματος και ονοματική τιμή της συχνότητας.	I_1 eff	Ενεργός τάση του μεγαλύτερου ρεύματος τροφοδοσίας
		U_0	Ονομαστική τιμή της τάσης ανοιχτού κυκλώματος
	Το διπλανό σύμβολο ενός διαγραμμένου κάδου απορριμμάτων σε ρόδες δείχνει, ότι αυτή η συσκευή υπόκειται στην οδηγία 2012/19/ΕΕ.	U_1	Ονομαστική τιμή της τάσης τροφοδοσίας
	Μη χρησιμοποιείτε τη συσκευή σε εξωτερικό χώρο και ποτέ στη βροχή!	U_2	Τυποποιημένη τάση λειτουργίας
	Η ηλεκτροπληξία από το ηλεκτρόδιο συγκόλλησης ενδέχεται να είναι θανατηφόρα!	I_1 max	Μέγιστη ονομαστική τιμή του ρεύματος τροφοδοσίας
	Η εισπνοή αναθυμιάσεων συγκόλλησης ενδέχεται να βλάψει την υγεία σας.		Προσοχή! Κίνδυνος ηλεκτροπληξίας!
	Οι σπινθήρες συγκόλλησης ενδέχεται να προκαλέσουν έκρηξη ή πυρκαγιά.		Σημαντική υπόδειξη!
	Οι ακτίνες ηλεκτρικού τόξου μπορεί να προκαλέσουν βλάβη στα μάτια και τραυματισμούς στο δέρμα.		Απορρίψτε τη συσκευασία και τη συσκευή με τρόπο φιλικό προς το περιβάλλον!
	Τα ηλεκτρομαγνητικά πεδία ενδέχεται να προκαλούν παρεμβολές στη λειτουργία βηματοδοτών.		Πιθανότητα σοβαρών έως θανατηφόρων τραυματισμών.
	Προσοχή, πιθανοί κίνδυνοι!	IP21S	Κατηγορία προστασίας
	Σώμα		Μονοφασικός στατικός μετατροπέας συχνοτήτων-μετασχηματιστής-ανορθωτής
H	Κατηγορία μόνωσης		Συνεχές ρεύμα
	Κατασκευάζεται από ανακυκλώσιμα υλικά.		Μέγιστη ονομαστική τιμή χρόνου συγκόλλησης σε διακοπτόμενη λειτουργία Σ_ON
	Μέγιστη ονομαστική τιμή χρόνου συγκόλλησης σε συνεχή λειτουργία t_ON (max)		Χειροκίνητη συγκόλληση με ηλεκτρικό τόξο με επενδεδυμένες βέργες
	Συγκόλληση με τόξο σε αδρανή και ενεργή ατμόσφαιρα συμπεριλαμβανομένης της χρήσης σωληνωτού σύρματος συλλιπάσματος		Συγκόλληση βολφραμίου-αδρανούς αερίου
	Είστε υποχρεωμένοι από τη νομοθεσία να απορρίπτετε τις συσκευές με αυτή τη σήμανση ξεχωριστά από τα κοινά αστικά απορρίμματα. Απαγορεύεται η απόρριψη στα οικιακά απορρίμματα.

Συσκευή ηλεκτροσυγκόλλησης με τεχνολογία διπλού παλμού PMPS 200 B1

- Εισαγωγή

Συγχαρητήρια! Αποφασίσατε να αποκτήσετε μια συσκευή υψηλής ποιότητας της εταιρείας μας. Εξοικειωθείτε με το προϊόν πριν από την πρώτη θέση σε λειτουργία. Διαβάστε για αυτόν τον σκοπό προσεκτικά τις ακόλουθες οδηγίες χρήσης και τις υποδείξεις ασφαλείας.

Η θέση αυτού του εργαλείου σε λειτουργία επιτρέπεται να γίνεται μόνο από ενημερωμένα άτομα.

ΔΙΑΤΗΡΕΙΤΕ ΤΟ ΠΡΟΪΟΝ ΜΑΚΡΙΑ ΑΠΟ ΠΑΙΔΙΑ!

Ενδεδειγμένη χρήση

Η συσκευή προορίζεται για συγκόλληση με μασίφ σύρμα (MIG και MAG), συγκόλληση MMA (συγκόλληση με βέργες), συγκόλληση WIG (συγκόλληση βολφραμίου-αδρανούς αερίου) καθώς και για συγκόλληση με σωληνωτό σύρμα συλλιπάσματος. Σε περίπτωση χρήσης μασίφ συρμάτων, που δεν περιέχουν αδρανές αέριο σε στερεή μορφή, πρέπει να χρησιμοποιείτε επιπρόσθετα αδρανές αέριο. Σε περίπτωση χρήσης αυτοπροστατευόμενου σωληνωτού σύρματος συλλιπάσματος δεν απαιτείται πρόσθετο αέριο. Το αδρανές αέριο περιέχεται σε αυτή την περίπτωση σε κονιοποιημένη μορφή μέσα στο σύρμα συγκόλλησης και διοχετεύεται έτσι απευθείας στο ηλεκτρικό τόξο. Αυτό καθιστά τη συσκευή σε εργασίες σε υπαίθριο χώρο ανθεκτική στον άνεμο. Επιτρέπεται μόνο η χρήση ηλεκτροδίων κατάλληλων για τη συσκευή. Αυτή η συσκευή ηλεκτροσυγκόλλησης είναι κατάλληλη για χειροκίνητη συγκόλληση με ηλεκτρικό τόξο (συγκόλληση MMA) χάλυβα, ανοξείδωτου χάλυβα, λαμαρίνας και χυτοσίδηρου με χρήση των σχετικών επενδεδυμένων ηλεκτροδίων. Προσέξτε σχετικά τις πληροφορίες του κατασκευαστή των ηλεκτροδίων. Επιτρέπεται μόνο η χρήση ηλεκτροδίων κατάλληλων για τη συσκευή. Στη συγκόλληση βολφραμίου-αδρανούς αερίου (συγκόλληση WIG) προσέξτε οπωσδήποτε επιπρόσθετα τις υποδείξεις λειτουργίας και ασφαλείας του καυστήρα WIG που χρησιμοποιείται εκτός από τις οδηγίες και τις υποδείξεις ασφαλείας σε αυτές τις οδηγίες χρήσης. Ένας ακατάλληλος χειρισμός του προϊόντος μπορεί να είναι επικίνδυνος για πρόσωπα, ζώα και υλικά αγαθά. Χρησιμοποιείτε το προϊόν μόνο όπως περιγράφεται και για τα αναφερόμενα πεδία χρήσης. Φυλάξτε προσεκτικά τις παρούσες οδηγίες. Σε περίπτωση παραχώρησης του προϊόντος σε τρίτους, παραδώστε και όλα τα έγγραφα. Οποιαδήποτε χρήση, η οποία αποκλίνει από την ενδεδειγμένη χρήση, απαγορεύεται και ενδέχεται να είναι επικίνδυνη. Ζημιές οι οποίες οφείλονται σε παράβλεψη των οδηγιών ή εσφαλμένη χρήση δεν καλύπτονται από την εγγύηση και δεν εμπίπτουν στο πεδίο ευθύνης του κατασκευαστή. Σε περίπτωση επαγγελματικής χρήσης παύει να ισχύει η εγγύηση. Στην ενδεδειγμένη χρήση περιλαμβάνεται και η τήρηση των υποδείξεων ασφαλείας καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας στο εγχειρίδιο χρήσης. Οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων πρέπει να τηρούνται με απόλυτη ακρίβεια. Η συσκευή δεν επιτρέπεται να χρησιμοποιείται:

σε χώρους χωρίς επαρκή αερισμό,
σε περιβάλλον με κίνδυνο εκρήξεων,
για το ξεπάγωμα σωλήνων,
κοντά σε άτομα με βηματοδότη και
κοντά σε εύφλεκτα υλικά.

Υπολειπόμενος κίνδυνος

Ακόμα και όταν χειρίζεστε τη συσκευή με τον ενδεδειγμένο τρόπο, υπάρχουν πάντα υπολειπόμενοι κίνδυνοι. Οι παρακάτω κίνδυνοι ενδέχεται να προκύψουν σε συνάρτηση με τον τρόπο κατασκευής και την έκδοση αυτής της συσκευής παλμικής ηλεκτροσυγκόλλησης MIG:

■ τραυματισμοί στα μάτια από θάμβωση, επαφή με καυτά μέρη της συσκευής ή του τεμαχίου κατεργασίας (εγκαύματα),

σε περίπτωση ακατάλληλης προστασίας, κίνδυνος ατυχήματος και πυρκαγιάς εξαιτίας εκτόξευσης σπινθήρων ή σταγονιδίων σκωρίας,

επιβλαβείς για την υγεία εκπομπές αναθυμιάσεων και αερίων, σε περίπτωση ελλιπούς αερισμού ή ανεπαρκούς αναρρόφησης σε κλειστούς χώρους.

ΥΠΟΔΕΙΞΗ: Μειώστε τον υπολειπόμενο κίνδυνο, χρησιμοποιώντας τη συσκευή προσεκτικά και με τον ενδεδειγμένο τρόπο και τηρώντας όλες τις υποδείξεις.

- Έκταση παράδοσης

1 συσκευή ηλεκτροσυγκόλλησης με τεχνολογία διπλού παλμού PMPS 200 B1
1 καυστήρας συγκόλλησης MIG με καλώδιο συγκόλλησης 2 m
1 κορυφαίας ποιότητας, γαλβανιζέ σώμα χαλκού σχήματος Α με καλώδιο 2 m
1 τσιμπίδα ηλεκτροδίων MMA με καλώδιο συγκόλλησης 2 m
4 ακροφύσια ρεύματος για σύρμα χάλυβα / σωληνωτό σύρμα συλλιπάσματος (1x 0,6 mm, 1x 0,8 mm, 1x 0,9 mm, 1x 1,0 mm)
Σήμανση σύμφωνα με τη διάμετρο: 0,6, 0,8, 0,9, 1,0
1 ακροφύσιο αλουμινίου (1x 1,0 mm προτοποθετημένο)
1 ματσακόνι
1 πυρήνας συγκόλλησης για σύρμα αλουμινίου (προτοποθετημένο)
1 πυρήνας συγκόλλησης για σύρμα χάλυβα / ανοξείδωτου χάλυβα και σωληνωτό σύρμα συλλιπάσματος
1 πρόσθετος αντάπτορας
1 εγχειρίδιο οδηγιών χρήσης

- Περιγραφή εξαρτημάτων

1	Κάλυμμα για τη μονάδα τροφοδοσίας σύρματος	20	Ακροφύσιο συγκόλλησης (1,0 mm)
2	Λαβή	21	Ράουλο πρόωσης
3	Φις τροφοδοσίας	22	Ματσακόνι
4	Καλώδιο γείωσης με σώμα	23	Κεντρικός διακόπτης ON / OFF(με ενδεικτική λυχνία τροφοδοσίας)
5	Τσιμπίδα ηλεκτροδίων MMA	24	Σύνδεση αερίου
6	Φις, πόλωση πακέτου εύκαμπτου σωλήνα	25	Βίδα ρύθμισης
7	Πακέτο εύκαμπτου σωλήνα με απευθείας σύνδεση (κεντρική σύνδεση Euro)	26	Μονάδα ράουλων πίεσης
7a	Δαχτυλίδι στερέωσης	27	Στήριγμα ράουλου πρόωσης
8	Ακροφύσιο καυστήρα	28	Στερέωση μπομπίνας σύρματος συγκόλλησης
9	Πλήκτρο καυστήρα	29	Διέλευση σύρματος
10	Καυστήρας	30	Λαιμός καυστήρα
11	Εύκαμπτος σωλήνας καυστήρα	31	Σωληνάκι
12	Περιστροφικός διακόπτης για ρύθμιση τάσης συγκόλλησης	32	Μπομπίνα σύρματος συγκόλλησης(δεν αποτελεί μέρος της παράδοσης)
13	Περιστροφικός διακόπτης για ρύθμιση ρεύματος συγκόλλησης	33	Στήριγμα μπομπίνας σύρματος συγκόλλησης
14	Οθόνη	34	Παξιμάδι ασφάλισης
15	Πυρήνας συγκόλλησης για σύρμα αλουμινίου	35	Αντάπτορας μπομπίνας σύρματος συγκόλλησης
16	Υποδοχή πακέτου εύκαμπτου σωλήνα	36	Πυρήνας συγκόλλησης για σύρμα χάλυβα / ανοξείδωτου χάλυβα και σωληνωτό σύρμα συλλιπάσματος
17	Ακροφύσιο συγκόλλησης (0,6 mm)	37	Πρόσθετος αντάπτορας
18	Ακροφύσιο συγκόλλησης (0,8 mm)	38	Ασφάλεια
19	Ακροφύσιο συγκόλλησης (0,9 mm)	39	Ροδέλα

• Τεχνικά χαρακτηριστικά

Ονομαστική ισχύς εισόδου μέγ.: 6 kVA
Σύνδεση τροφοδοσίας: 230 V~ 50 Hz
Βάρος: περ. 18 kg
Ασφάλεια: 16 A

Συγκόλληση με σύρμα:

Ρεύμα συγκόλλησης: MIG 50–160 A, παλμοί MIG		30–160 A
Τάση ανοιχτού κυκλώματος: U		_0 : 60 V
Μέγιστη ονομαστική τιμή του ρεύματοςτροφοδοσίας:		I_1max : 24 A
Ενεργός τάση του μεγαλύτερου ρεύματοςτροφοδοσίας:		I_1eff : 11,2 A
Τύμπανο σύρματος συγκόλλησης μέγ.: περ. 15 kg
Χαρακτηριστική καμπύλη Ρηχή
Προδιαγραφές σύρματος συγκόλλησης: Τρόπος συγκόλλησης, τύπος σύρματος καιδιάμετρος
MIG	Χαλύβδινο σύρμα: 0,8 / 1,0 mm
	Σωληνωτό σύρμασυλλιπάσματος:	0,6/ 0,8 / 0,9 / 1,0 mm
Παλμική MIG /MIG διπλούπαλμού	Χαλύβδινο σύρμα /Ανοξείδωτο σύρμα	0,8 / 1,0 mm
	CuSi: 0,8 mm
	AlSi/AlMg:	1,0 / 1,2 mm
	Αλουμίνιο:	1,0 / 1,2 mm

Καρούλια σύρματος που μπορούν να χρησιμοποιηθούν
Εξωτερική διάμετρος	Εσωτερική διάμετρος	Πλάτος	Βάρος σε σύρμα AlSi / AlMg / Al	Βάρος σε χάλυβα / ανοξείδωτο χάλυβα / CuSi και σωληνωτό σύρμα συλλιπάσματος	Με αντάπτορα
300 mm 52 mm 102 mm ≤ 7 kg ≤ 15 kg Όχι
200 mm 52 mm 53 mm ≤ 2 kg ≤ 5 kg					Αντάπτορας 35
99 mm 16 mm 44 mm 0,45–1 kg					Πρόσθετος αντάπτορας 37

Συγκόλληση MMA:

Ρεύμα συγκόλλησης: 20–140 A
Τάση ανοιχτού κυκλώματος: U	_0 : 60 V
Μέγιστη ονομαστική τιμή του ρεύματος τροφοδοσίας:	I_1max : 23,5 A
Ενεργός τάση του μεγαλύτερου ρεύματος τροφοδοσίας:	I_1eff : 11 A
Χαρακτηριστική καμπύλη: Πτωτική
Ηλεκτρόδια που μπορούν να χρησιμοποιηθούν: 1,6 mm / 2,0 mm / 2,5 mm / 3,2 mm

Συγκόλληση WIG:

Ρεύμα συγκόλλησης: 20–200 A
Τάση ανοιχτού κυκλώματος: U	_0 : 60 V
Μέγιστη ονομαστική τιμή του ρεύματος τροφοδοσίας:	I_1max : 26 A
Ενεργός τάση του μεγαλύτερου ρεύματος τροφοδοσίας:	I_1eff : 12,2 A
Χαρακτηριστική καμπύλη: Πτωτική

ΥΠΟΔΕΙΞΗ: Στα πλαίσια της εξέλιξης ενδέχεται να πραγματοποιηθούν χωρίς ειδοποίηση τεχνικές και οπτικές τροποποιήσεις. Όλες οι διαστάσεις, οι υποδείξεις και τα στοιχεία σε αυτές τις οδηγίες χρήσης αναφέρονται επομένως χωρίς εγγύηση. Δεν μπορούν επομένως να προβληθούν νομικές αξιώσεις οι οποίες βασίζονται στις οδηγίες χρήσης.
ΥΠΟΔΕΙΞΗ: Ο όρος «προϊόν» ή «συσκευή» που χρησιμοποιείται στο κείμενο που ακολουθεί αναφέρεται στη συσκευή ηλεκτροσυγκόλλησης με τεχνολογία διπλού παλμού.

- Υποδείξεις ασφαλείας

⚠️ Διαβάστε προσεκτικά τις οδηγίες χρήσης και προσέξτε τις αναφερόμενες υποδείξεις. Ανατρέξτε στις οδηγίες χρήσης για να εξοικειωθείτε με τη συσκευή, τη σωστή χρήση της και τις σχετικές υποδείξεις ασφαλείας. Στην πινακίδα τύπου αναγράφονται όλα τα τεχνικά χαρακτηριστικά αυτής της συσκευής ηλεκτροσυγκόλλησης, ενημερωθείτε σχετικά με τις τεχνικές ιδιαιτερότητες αυτής της συσκευής.

■ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διατηρείτε τα υλικά συσκευασίας μακριά από μικρά παιδιά. Υπάρχει κίνδυνος ασφυξίας!

■ Αναθέτετε επισκευές ή/και εργασίες συντήρησης μόνο σε εκπαιδευμένους ηλεκτρολόγους.

■ Αυτή η συσκευή μπορεί να χρησιμοποιείται από παιδιά άνω των 16 ετών, καθώς και από άτομα με περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, εφόσον τελούν υπό επιτήρηση ή έχουν ενημερωθεί για την ασφαλή χρήση της συσκευής και κατανοούν τους σχετικούς κινδύνους. Τα παιδιά απαγορεύεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήστη δεν επιτρέπονται από παιδιά χωρίς επίβλεψη.

■ Αναθέτετε επισκευές ή/και εργασίες συντήρησης μόνο σε εκπαιδευμένους ηλεκτρολόγους.

Χρησιμοποιείτε αποκλείστικά τα καλώδια συγκόλλησης που παρέχονται μαζί με τη συσκευή.

■ Κατά τη λειτουργία της, η συσκευή δεν πρέπει να ακουμπά απευθείας σε τοίχο, να καλύπτεται ή να είναι σφηνωμένη ανάμεσα σε άλλες συσκευές, για να μπορεί να διέρχεται πάντα αρκετός αέρας μέσα από τις σχισμές αερισμού. Βεβαιωθείτε ότι η συσκευή είναι συνδεδεμένη σωστά στην τάση τροφοδοσίας. Αποφεύγετε οποιαδήποτε εφελκυστική καταπόνηση του καλωδίου τροφοδοσίας. Αποσυνδέστε το φις από την πρίζα, πριν μεταφέρετε τη συσκευή σε άλλο σημείο.

Εάν η συσκευή δεν χρησιμοποιείται, πρέπει να την απενεργοποιείτε πάντα από τον διακόπτη on/off. Αποθέστε την τσιμπίδα ηλεκτροδίων σε μονωμένη επιφάνεια και αφαιρέστε τα ηλεκτρόδια από την τσιμπίδα μόνο αφού τα έχετε αφήσει να κρυώσουν για 15 λεπτά.

■ Προσέξτε την κατάσταση των καλωδίων συγκόλλησης, της τσιμπίδας ηλεκτροδίων καθώς και των σωμάτων. Από φθορές στη μόνωση και στα εξαρτήματα από τα οποία διέρχεται ρεύμα ενδέχεται να προκληθούν κίνδυνοι και να μειωθεί η ποιότητα της εργασίας συγκόλλησης.

■ Από τη συγκόλληση με ηλεκτρικό τόξο προκαλούνται σπινθήρες, τηγμένα κομμάτια μετάλλου και καπνός. Προσέξτε επομένως: Απομακρύνετε όλες τις εύφλεκτες ουσίες ή/και τα εύφλεκτα υλικά από τον χώρο εργασίας και το άμεσο περιβάλλον του.
■ Φροντίστε για αερισμό του χώρου εργασίας.
■ Μην πραγματοποιείτε συγκόλληση σε δοχεία ή σωλήνες, που περιέχουν ή περιείχαν εύφλεκτα υγρά ή αέρια.

■ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αποφύγετε κάθε άμεση επαφή με το κύκλωμα του ρεύματος συγκόλλησης. Η τάση ανοιχτού κυκλώματος μεταξύ τσιμπίδας ηλεκτροδίων και σωμάτων μπορεί να είναι επικίνδυνη, υπάρχει ο κίνδυνος ηλεκτροπληξίας.

■ Μην αποθηκεύετε τη συσκευή σε υγρό ή βρεγμένο περιβάλλον ή στη βροχή. Εδώ ισχύει ο κανονισμός προστασίας IP21S.
■ Προστατέψτε τα μάτια με προβλεπόμενα προστατευτικά τζάμια (βαθμίδας DIN 9–10), ή μια αυτόματη μάσκα ηλεκτροσυγκόλλησης (κατά EN 166, 175 και 389, επίπεδα προστασίας DIN 9–13).

Χρησιμοποιήστε γάντια και στεγνή προστατευτική ενδυμασία, χωρίς λάδι και γράσο, για να προστατεύετε το δέρμα σας από την υπεριώδη ακτινοβολία του ηλεκτρικού τόξου.

■ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην χρησιμοποιείτε την πηγή ρεύματος συγκόλλησης για το ξεπάγωμα σωλήνων.

Προσέξτε:

■ Η ακτινοβολία του ηλεκτρικού τόξου μπορεί να προκαλέσει βλάβες στα μάτια και εγκαύματα στο δέρμα.
■ Από τη συγκόλληση με ηλεκτρικό τόξο προκαλούνται σπινθήρες και σταγόνες λιωμένου μετάλλου, το συγκολλημένο αντικείμενο αρχίζει να πυρακτώνεται και παραμένει για σχετικά μεγάλο χρονικό διάστημα καυτό. Μην ακουμπάτε επομένως με γυμνά χέρια το αντικείμενο.
■ Κατά την συγκόλληση με ηλεκτρικό τόξο απελευθερώνονται αναθυμιάσεις επιβλαβείς για την υγεία. Φροντίστε ώστε, κατά το δυνατό, να μην τις εισπνέετε.
■ Προστατευτείτε από τα επικίνδυνα αποτελέσματα του ηλεκτρικού τόξου και κρατήστε σε απόσταση τουλάχιστον 2 m από το ηλεκτρικό τόξο τα πρόσωπα που δεν συμμετέχουν στην εργασία.

⚠️ ΠΡΟΣΟΧΗ!

■ Κατά τη λειτουργία της συσκευής ηλεκτροσυγκόλλησης ενδέχεται, ανάλογα με τις συνθήκες του δικτύου τροφοδοσίας στο σημείο σύνδεσης, να προκληθούν προβλήματα στην τροφοδοσία τάσης

για άλλους καταναλωτές. Σε περίπτωση αμφιβολιών, απευθυνθείτε στην επιχείρηση παροχής ενέργειας.

■ Κατά τη λειτουργία της συσκευής ηλεκτροσυγκόλλησης ενδέχεται να προκληθούν παρεμβολές σε άλλες συσκευές, π.χ. ακουστικά βαρηκοϊας, βηματοδότες κτλ.

- Πηγές κινδύνων κατά τη συγκόλληση με ηλεκτρικό τόξο

Κατά τη συγκόλληση με ηλεκτρικό τόξο προκύπτει μια σειρά από πηγές κινδύνων. Για τον συγκολλητή είναι επομένως ιδιαίτερα σημαντικό να τηρεί τους παρακάτω κανόνες, για να μην θέτει σε κίνδυνο τον εαυτό του και άλλους και για να αποφεύγονται ζημιές σε ανθρώπους και στη συσκευή.

■ Αναθέτετε τις εργασίες στην πλευρά της τάσης τροφοδοσίας, π.χ. σε καλώδια, φις, πρίζες κτλ., μόνο σε ηλεκτρολόγο σύμφωνα με τους εθνικούς και τοπικούς κανονισμούς.

■ Αναθέτετε τις εργασίες στην πλευρά της τάσης τροφοδοσίας, π.χ. σε καλώδια, φις, πρίζες κτλ., μόνο σε ηλεκτρολόγο σύμφωνα με τις εθνικούς και τοπικούς κανονισμούς.

■ Σε περίπτωση ατυχημάτων, αποσυνδέστε αμέσως τη συσκευή ηλεκτροσυγκόλλησης από την τάση τροφοδοσίας.

Εάν παρουσιαστούν ηλεκτρικές τάσεις επαφής, απενεργοποιήστε αμέσως τη συσκευή και αναθέστε τον έλεγχό της σε ηλεκτρολόγο.

■ Στην πλευρά του ρεύματος συγκόλλησης, φροντίζετε πάντα για καλές ηλεκτρικές επαφές.

■ Κατά τη συγκόλληση, φοράτε πάντα και στα δύο χέρια μονωτικά γάντια. Αυτά προστατεύουν από ηλεκτροπληξία (τάση ανοιχτού κυκλώματος ρεύματος συγκόλλησης), από επιβλαβείς ακτινοβολίες (θερμότητα και ακτινοβολία UV) καθώς και από πυρακτωμένα μέταλλα και ψεκασμούς.

■ Φοράτε ανθεκτικά, μόνωτικά υποδήματα. Τα υποδήματα πρέπει να μονώνουν και σε περίπτωση υγρασίας. Τα χαμηλά παπούτσια δεν είναι κατάλληλα, καθώς μπορεί να προκληθούν εγκαύματα από πτώση πυρακτωμένων μεταλλικών σταγόνων.

■ Φοράτε κατάλληλη προστατευτική ενδυμασία, όχι συνθετικά ρούχα.

Μην κοιτάτε με τα μάτια χωρίς προστασία στο ηλεκτρικό τόξο, χρησιμοποιείτε μόνο μάσκα ηλεκτροσυγκολλητή με το προβλεπόμενο προστατευτικό τζάμι κατά DIN. Το ηλεκτρικό τόξο παράγει εκτός από ακτίνες φωτός και θερμότητας, που προκαλούν θάμβωση ή/και έγκαυμα, και ακτίνες UV. Αυτή η αόρατη υπεριώδη ακτινοβολία προκαλεί σε περίπτωση ανεπαρκούς προστασίας μια πολύ επώδυνη επιπεφυκίτιδα η οποία γίνεται αισθητή μόνο μετά

από μερικές ώρες αργότερα. Η ακτινοβολία UV προκαλεί εκτός αυτού σε απροστάτευτα σημεία του σώματος εγκαύματα όπως τα ηλιακά εγκαύματα.

■ Πρέπει να ενημερώνονται ακόμη και τα πρόσωπα ή οι βοηθοί που βρίσκονται κοντά στο ηλεκτρικό τόξο για τους κινδύνους και να εξοπλίζονται με τα απαραίτητα μέσα προστασίας. Εάν χρειάζεται, στήστε κουρτίνες συγκόλλησης.

■ Κατά τη συγκόλληση, ιδίως σε μικρούς χώρους, πρέπει να φροντίζετε για επαρκή εισερχόμενο αέρα, καθώς προκαλείται καπνός και επιβλαβείς αναθυμιάσεις.

■ Σε δοχεία, στα οποία αποθηκεύονται αέρια, καύσιμα, ορυκτέλαια ή παρόμοια υλικά, δεν επιτρέπεται,

- ακόμη και εάν έχουν αδειάσει ήδη πριν από πολύ καιρό,

- η διενέργεια εργασιών συγκόλλησης, επειδή υπάρχει κίνδυνος έκρηξης από υπολείμματα.

■ Σε χώρους επικίνδυνους για πυρκαγιά και εκρήξεις ισχύουν ειδικές διατάξεις.

Ενώσεις συγκόλλησης, που είναι εκτεθειμένες σε μεγάλα φορτία και πρέπει να ικανοποιούν συγκεκριμένες απαιτήσεις ασφαλείας, επιτρέπεται να εκτελούνται μόνο από ειδικά εκπαιδευμένους και αδειούχος συγκολλητές. Τέτοια παραδείγματα είναι τα δοχεία υπό πίεση, οι ράγες, οι κοτσαδόροι κτλ.

⚠️ ΠΡΟΣΟΧΗ! Συνδέετε το σώμα πάντα όσο το δυνατό πιο κοντά στο σημείο συγκόλλησης, έτσι ώστε το ρεύμα συγκόλλησης να μπορεί να ακολουθήσει τη συντομότερη δυνατή διαδρομή από το ηλεκτρόδιο προς το σώμα. Μην συνδέετε ποτέ το σώμα με το περίβλημα της συσκευής ηλεκτροσυγκόλλησης! Μην συνδέετε ποτέ το σώμα σε γειωμένα τμήματα, που βρίσκονται σε μεγάλη απόσταση από το κατεργαζόμενο αντικείμενο, π.χ. σε σωλήνα νερού σε μια άλλη γωνία του δωματίου. Σε διαφορετική περίπτωση ενδέχεται να υποστεί ζημιά το σύστημα των αγωγών γείωσης του δωματίου, στο οποίο πραγματοποιείτε τη συγκόλληση.

■ Μην χρησιμοποιείτε τη συσκευή ηλεκτροσυγκόλλησης στη βροχή.

■ Μην χρησιμοποιείτε τη συσκευή ηλεκτροσυγκόλλησης σε υγρό περιβάλλον.

■ Τοποθετείτε τη συσκευή ηλεκτροσυγκόλλησης μόνο σε επίπεδο χώρο.

■ Η έξοδος είναι μετρημένη σε μια θερμοκρασία περιβάλλοντος 20 °C. Ο χρόνος συγκόλλησης επιτρέπεται να μειώνεται σε υψηλότερες θερμοκρασίες.

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ:

Η ηλεκτροπληξία από το ηλεκτρόδιο συγκόλλησης ενδέχεται να είναι θανατηφόρα. Μην πραγματοποιείτε συγκόλληση όταν βρέχει ή χιονίζει. Φοράτε στεγνά μονωτικά γάντια. Μην πιάνετε το ηλεκτρόδιο με γυμνά χέρια. Μη φοράτε βρεγμένα ή χαλασμένα γάντια. Προστατευτείτε από ηλεκτροπληξία φροντίζοντας για μόνωση από το κατεργαζόμενο αντικείμενο. Μην ανοίγετε το περίβλημα του εξοπλισμού.

ΚΙΝΔΥΝΟΣ ΑΠΟ ΑΝΑΘΥΜΙΑΣΕΙΣ ΣΥΓΚΟΛΛΗΣΗΣ:

Η εισπνοή αναθυμιάσεων συγκόλλησης ενδέχεται να βλάψει την υγεία. Μην βάζετε το κεφάλι σας στις αναθυμιάσεις. Χρησιμοποιήστε τον εξοπλισμό σε ανοιχτό χώρο. Χρησιμοποιήστε σύστημα εξαερισμού για την απομάκρυνση των αναθυμιάσεων.

ΚΙΝΔΥΝΟΣ ΑΠΟ ΣΠΙΝΘΗΡΕΣ ΣΥΓΚΟΛΛΗΣΗΣ:

Οι σπινθήρες συγκόλλησης ενδέχεται να προκαλέσουν έκρηξη ή πυρκαγιά. Κρατήστε τα εύφλεκτα υλικά μακριά από τη συγκόλληση. Μην πραγματοποιείτε συγκόλληση δίπλα σε εύφλεκτα υλικά. Οι σπινθήρες συγκόλλησης ενδέχεται να προκαλέσουν πυρκαγιά. Έχετε σε ετοιμότητα έναν πυροσβεστήρα κοντά στο σημείο εργασίας και ένα άτομο που θα μπορεί να τον χρησιμοποιήσει αμέσως. Μην εκτελείτε συγκόλληση σε βαρέλια ή οποιαδήποτε κλειστά δοχεία.

ΚΙΝΔΥΝΟΣ ΑΠΟ ΑΚΤΙΝΕΣ ΗΛΕΚΤΡΙΚΟΥ ΤΟΞΟΥ:

Οι ακτίνες ηλεκτρικού τόξου μπορεί να προκαλέσουν βλάβη στα μάτια και τραυματισμούς στο δέρμα. Φορέστε καπέλο και γυαλιά ασφαλείας. Φορέστε ωτασπίδες και ρούχο με ψηλό, κλειστό γιακά. Φοράτε μάσκα προστασίας ηλεκτροσυγκολλητή και προσέξτε τις σωστές ρυθμίσεις του φίλτρου. Φορέστε πλήρης προστασία σώματος.

ΚΙΝΔΥΝΟΣ ΑΠΟ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΑ ΠΕΔΙΑ:

■ Το ρεύμα συγκόλλησης δημιουργεί ηλεκτρομαγνητικά πεδία. Μην το χρησιμοποιείτε σε συνδυασμό με ιατρικά εμφυτεύματα. Μην τυλίγετε ποτέ τα καλώδια συγκόλλησης γύρω από το σώμα σας. Συγκεντρώστε τα καλώδια συγκόλλησης.

- Υποδείξεις ασφαλείας σχετικά με τη μάσκα ηλεκτροσυγκολλητή

■ Πριν από την έναρξη των εργασιών συγκόλλησης, βεβαιώνεστε πάντα για τη σωστή λειτουργία της μάσκας ηλεκτροσυγκολλητή με τη βοήθεια μιας έντονης φωτεινής πηγής (π.χ. ένα αναπτήρα).

■ Το προστατευτικό τζάμι ενδέχεται να υποστεί ζημιά από σταγόνες συγκόλλησης. Αντικαθιστάτε αμέσως το προστατευτικό τζάμι που έχει υποστεί ζημιά ή γρατσουνιές.

■ Αντικαθιστάτε αμέσως τα εξαρτήματα που έχουν υποστεί ζημιά ή λερωθεί από ψεκασμό.

■ Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα που έχουν συμπληρώσει το 16ο έτος της ηλικίας τους.

Εξοικειωθείτε με τους κανόνες ασφαλείας για τη συγκόλληση. Προσέξτε σχετικά και τις υποδείξεις ασφαλείας της συσκευής ηλεκτροσυγκόλλησης.

Χρησιμοποιείτε πάντα τη μάσκα ηλεκτροσυγκολλητή κατά τη συγκόλληση. Σε περίπτωση παράλειψης της χρήσης της, ενδέχεται να προκληθούν σοβαρές βλάβες του αμφιβληστροειδούς.

■ Φοράτε πάντα προστατευτική ενδυμασία κατά τη συγκόλληση.

■ Μην χρησιμοποιείτε ποτέ μια μάσκα ηλεκτροσυγκολλητή χωρίς τζάμι συγκόλλησης. Υπάρχει κίνδυνος βλάβης των ματιών!

■ Για την καλή ορατότητα και την ξεκούραστη εργασία, αντικαθιστάτε εγκαίρως το προστατευτικό τζάμι.

- Περιβάλλον με αυξημένο ηλεκτρικό κίνδυνο

Στη συγκόλληση σε περιβάλλοντα με αυξημένο ηλεκτρικό κίνδυνο πρέπει να προσέχετε τις παρακάτω υποδείξεις ασφαλείας: Περιβάλλοντα με αυξημένο ηλεκτρικό κίνδυνο συναντούνται για παράδειγμα:

■ Σε χώρους εργασίας, στους οποίους υπάρχει περιορισμός κίνησης, με αποτέλεσμα ο συγκολλητής να εργάζεται σε μια αναγκαστική στάση (π.χ. γονατιστός, καθιστός, ξαπλωτός) και να ακουμπάει ηλεκτρικά αγώγιμα εξαρτήματα.

■ Σε χώρους εργασίας, οι οποίοι είναι ηλεκτρικά αγώγιμα περιορισμένοι εξ ολοκλήρου ή εν μέρει και στους οποίους υπάρχει μεγάλος κίνδυνος από απρόσεκτη ή τυχαία επαφή από τον συγκολλητή.

■ Σε βρεγμένους, υγρούς ή καυτούς χώρους εργασίας, στους οποίους η ατμοσφαιρική υγρασία ή ο ιδρώτας μειώνει σημαντικά την αντίσταση του δέρματος και τις μονωτικές ιδιότητες ή τον εξοπλισμό προστασίας.

■ Άκόμη κι ένας μεταλλικός αγωγός ή μια σκαλωσιά μπορούν να δημιουργήσουν ένα περιβάλλον με αυξημένο ηλεκτρικό κίνδυνο.

Σε τέτοιο περιβάλλον πρέπει να χρησιμοποιούνται μονωμένα υπο- στρώματα και ενδιάμεσα στρώματα, επιπρόσθετα μακριά γάντια και καλύμματα κεφαλιού από δέρμα ή άλλα μονωτικά υλικά, για να μονώνεται το σώμα από τη γη. Η πηγή του ρεύματος συγκόλλησης πρέπει να βρίσκεται εκτός της περιοχής εργασίας ή/και των ηλεκτρικά

αγώγιμων επιφανειών και μακριά από τον συγκολλητή.

Μπορεί να προβλεφθεί πρόσθετη προστασία από ηλεκτροπληξία από το ρεύμα τροφοδοσίας σε περίπτωση βλάβης με τη χρήση ενός αυτόματου ρελέ ασφαλείας, που λειτουργεί με ένα ρεύμα διαρροής όχι υψηλότερο από 30 mA και τροφοδοτεί όλες τις κοντινές διατάξεις που λειτουργούν με ρεύμα. Το αυτόματο ρελέ ασφαλείας πρέπει να είναι κατάλληλο για όλα τα είδη ρεύματος.

Τα μέσα για τη γρήγορη ηλεκτρική αποσύνδεση της πηγή ρεύματος συγκόλλησης ή του κυκλώματος ρεύματος συγκόλλησης (π.χ.

διάταξη διακοπής κινδύνου) πρέπει να είναι εύκολα προσβάσιμα.

Κατά τη χρήση συσκευών ηλεκτροσυγκόλλησης υπό ηλεκτρικά επικίνδυνες συνθήκες, δεν επιτρέπεται η τάση εξόδου της συσκευής ηλεκτροσυγκόλλησης χωρίς φορτίο να είναι υψηλότερη από 113 V (μεταβατικό όριο). Αυτή η συσκευή ηλεκτροσυγκόλλησης επιτρέπεται να χρησιμοποιείται σε αυτές τις περιπτώσεις λόγω της τάσης εξόδου.

- Συγκόλληση σε στενούς χώρους

■ Κατά τη συγκόλληση σε στενούς χώρους ενδέχεται να προκληθεί κίνδυνος από τοξικά αέρια (κίνδυνος ασφυξίας).

■ Η συγκόλληση σε στενούς χώρους επιτρέπεται μόνο, όταν πολύ κοντά υπάρχουν ενημερωμένα πρόσωπα, τα οποία μπορούν να επέμβουν σε περίπτωση έκτακτης ανάγκης. Εδώ πρέπει να πραγματοποιείται μια αξιολόγηση από έναν ειδικό πριν από τη διαδικασία συγκόλλησης, για να προσδιοριστεί, ποια βήματα είναι απαραίτητα, για να εξασφαλίζεται η ασφάλεια της εργασίας και ποια μέτρα προφύλαξης θα πρέπει να λαμβάνονται κατά την ίδια τη διαδικασία συγκόλλησης.

- Άθροισμα των τάσεων ανοιχτού κυκλώματος

Εάν είναι σε λειτουργία περισσότερες από μία πηγή ρεύματος συγκόλλησης, ενδέχεται να αθροιστούν οι τάσεις ανοιχτού κυκλώματός τους και να προκληθεί αυξημένος ηλεκτρικός κίνδυνος. Οι πηγές ρεύματος συγκόλλησης πρέπει να συνδέονται έτσι, ώστε να ελαχιστοποιείται αυτός ο κίνδυνος. Οι επιμέρους πηγές ρεύματος συγκόλλησης με τα ξεχωριστά τους συστήματα ελέγχου και τις συνδέσεις τους πρέπει να επισημαίνονται με σαφήνεια, για να διακρίνεται, τι ανήκει σε ποιο κύκλωμα ρεύματος συγκόλλησης.

• Προστατευτική ενδυμασία

■ Κατά τη διάρκεια της εργασίας, ο συγκολλητής πρέπει να είναι προστατευμένος από ακτινοβολία και εγκαύματα σε όλο του το

σώμα με αντίστοιχο ρουχισμό και προστατευτικό προσώπου. Πρέπει να προσέχετε τα ακόλουθα βήματα:

• Φορέστε την προστατευτική ενδυμασία πριν από την εργασία συγκόλλησης.
• Φορέστε γάντια.
• Ανοίξτε τα παράθυρα ή χρησιμοποιήστε ανεμιστήρα, για να εξασφαλίσετε την παροχή αέρα.
• Форéσετε προστατευτικά γυαλιά και μάσκα προσώπου.

■ Kai στα δύο χέρια πρέπει να φοράτε μακριά γάντια από κατάλληλο υλικό (δέρμα). Πρέπει να είναι σε άψογη κατάσταση.

■ Για την προστασία των ρούχων από σπινθήρες και καψίματα πρέπει να φοράτε κατάλληλες ποδιές. Εάν απαιτείται από το είδος των εργασιών, π.χ. συγκόλληση πάνω από το κεφάλι, πρέπει να φοράτε φόρμα προστασίας και, αν είναι απαραίτητο, και κουκούλα για το κεφάλι.

ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΑΚΤΙΝΟΒΟΛΙΑ ΚΑΙ ΕΓΚΑΥΜΑΤΑ

■ Στο σημείο της εργασίας, με μια πινακίδα «Προσοχή! Μην κοιτάτε στη φλόγα!» εφιστάτε την προσοχή στον κίνδυνο για τα μάτια. Οι χώροι εργασίας πρέπει να αποκλείονται κατά το δυνατό έτσι, ώστε να προστατεύονται τα άτομα που βρίσκονται κοντά. Πρέπει να κρατάτε μακριά από τις εργασίες συγκόλλησης τα αναρμόδια άτομα.

Οι τοίχοι πολύ κοντά στους σταθερούς χώρους εργασίας δεν πρέπει να είναι ούτε ανοιχτόχρωμοι ούτε να γυαλίζουν. Τα παράθυρα πρέπει να προστατεύονται από τη διέλευση ή την αντανάκλαση της ακτινοβολίας μέχρι το ύψος του κεφαλιού τουλάχιστον, π.χ. με κατάλληλη βαφή.

- Κατηγοριοποίηση ΗΜΣ συσκευής

Σύμφωνα με το πρότυπο ΙΕС 60974-10 πρόκειται για μια συσκευή ηλεκτροσυγκόλλησης με ηλεκτρομαγνητική συμβατότητα κατηγορίας Α. Οι συσκευές της κατηγορίας Α είναι συσκευές, οι οποίες είναι κατάλληλες για τη χρήση σε όλες τις περιοχές εκτός της περιοχής κατοικίας και περιοχές τέτοιες, οι οποίες είναι συνδεδεμένες απευ- θείας σε ένα δίκτυο τροφοδοσίας χαμηλής τάσης, το οποίο τροφο- δοτεί (και) κτίρια κατοικίας. Οι συσκευές της κατηγορίας Α πρέπει να τηρούν τις οριακές τιμές της κατηγορίας Α.

ΥΠΟΔΕΙΞΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ: Οι συσκευές της κατηγορίας Α προβλέπονται για τη λειτουργία σε βιομηχανικό περιβάλλον. Λόγω των συνδεδεμένων με την ισχύ μεγεθών των παρεμβολών που παρουσιάζονται αλλά και εκπέμπονται ενδέχεται να υπάρχουν

δυσκολίες στην εξασφάλιση της ηλεκτρομαγνητικής συμβατότητας σε άλλα περιβάλλοντα.

Ακόμη και αν η συσκευή τηρεί τις οριακές τιμές εκπομπών σύμφωνα με το πρότυπο, ενδέχεται σχετικές συσκευές να προκαλέσουν παρόλα αυτά ηλεκτρομαγνητικές παρεμβολές σε ευαίσθητες εγκαταστάσεις και συσκευές. Για παρεμβολές που δημιουργούνται κατά την εργασία με ηλεκτρικό τόξο, είναι υπεύθυνος ο χρήστης και ο χρήστης πρέπει να λαμβάνει κατάλληλα προστατευτικά μέτρα.

Στην περίπτωση αυτή, ο χρήστης πρέπει να λαμβάνει ιδιαίτερα υπόψη τα εξής:

• καλώδια τροφοδοσίας, ελέγχου, σηματοδότησης και τηλεπικοινωνιών
• υπολογιστές και άλλες συσκευές ελεγχόμενες με μικροεπεξεργαστή
• τηλεοράσεις, ραδιόφωνα και άλλες συσκευές αναπαραγωγής
• ηλεκτρονικές και ηλεκτρικές διατάξεις προστασίας
• άτομα με βηματοδότες ή συσκευές βαρηκοϊας
• διατάξεις μέτρησης και βαθμονόμησης
• θωράκιση λοιπών διατάξεων στην περιοχή
• την ώρα της ημέρας, κατά την οποία εκτελούνται εργασίες συγκόλλησης.

Για να περιοριστούν οι παρεμβολές συνιστάται:

• ο εξοπλισμός της σύνδεσης τροφοδοσίας με φίλτρο γραμμής
• η τακτική συντήρηση της συσκευής και η διατήρησή της σε μια καλή κατάσταση
• Τα καλώδια συγκόλλησης πρέπει να ξετυλίγονται εντελώς και στο μέτρο του δυνατού να διέρχονται παράλληλα μεταξύ τους στο έδαφος
• οι συσκευές και οι εγκαταστάσεις που κινδυνεύουν από παρεμβολές θα πρέπει να απομακρύνονται κατά το δυνατό από την περιοχή εργασίας ή να θωρακίζονται.

- Προστασία από υπερφόρτιση

Η συσκευή ηλεκτροσυγκόλλησης προστατεύεται από θερμική υπερφόρτιση με μια αυτόματη διάταξη προστασίας (θερμοστάτης με αυτόματη επανενεργοποίηση). Η διάταξη προστασίας διακόπτει το κύκλωμα ρεύματος σε περίπτωση υπερφόρτισης. Σε περίπτωση υπερθέρμανσης εμφανίζονται οι λέξεις: «over heating» στην οθόνη. Σε περίπτωση ενεργοποίησης της διάταξης προστασίας, αφήστε τη

συσκευή να κρυώσει. Μετά από περ. 15 λεπτά η συσκευή είναι ξανά σε ετοιμότητα λειτουργίας.

- Πριν από τη θέση σε λειτουργία

Αφαιρέστε όλα τα εξαρτήματα από τη συσκευασία και ελέγξτε εάν παρουσιάζει ζημιές η συσκευή παλμικής ηλεκτροσυγκόλλησης MIG ή τα επιμέρους εξαρτήματα. Εάν συμβαίνει αυτό, μην χρησιμοποιείτε τη συσκευή παλμικής ηλεκτροσυγκόλλησης MIG. Απευθυνθείτε στον κατασκευαστή στην αναφερόμενη διεύθυνση του σέρβις.

Απομακρύνετε όλες τις μεμβράνες προστασίας και τις υπόλοιπες συσκευασίες μεταφοράς.

Ελέγξτε, εάν είναι πλήρης η παράδοση.

- Επιλογή μεθόδου συγκόλλησης

ΥΠΟΔΕΙΞΗ: Όλες οι τιμές που παρουσιάζονται στα σχέδια που ακολουθούν είναι ενδεικτικές και δεν είναι προτάσεις για συγκεκριμένες παραμέτρους συγκόλλησης.

Σχέδιο 1 Σχέδιο 2

MAG FLUX Ø 0.8 2T 60 A 15.3 V 4.3 m +1.3 +0.9 m/min mm INDUCTANCE ARC LENGTH

WELDING PROCESS MAG MIG PULSE MIG DUAL PULSE LIFT TIG MMA

Όταν ενεργοποιείτε τη συσκευή είναι αυτόματα ενεργή η τελευταία χρησιμοποιημένη μέθοδος συγκόλλησης. Ακόμη και οι υπόλοιπες παράμετροι (ρεύμα, τάση κτλ.) φορτώνονται όπως είχαν ρυθμιστεί. Για να αλλάξετε τη μέθοδο συγκόλλησης, πατήστε αρχικά τον περιστροφικό διακόπτη για ρύθμιση του ρεύματος συγκόλλησης ^13 (στη συνέχεια αναφέρεται ως διακόπτης ^13 ). Επιλέξτε περιστρέφοντας τον διακόπτη ^13 to αριστερό επάνω πεδίο. Εδώ εμφανίζεται η τρέχουσα επιλεγμένη μέθοδος συγκόλλησης [MAG στο σχέδιο 1]. Πατήστε τώρα εκ νέου τον διακόπτη ^13 .

Ανοίγει το μενού για την επιλογή του τρόπου συγκόλλησης [βλέπε σχέδιο 2]. Περιστρέψτε τον διακόπτη ^13 , για να επιλέξετε την επιθυμητή μέθοδο συγκόλλησης. Επιβεβαιώστε την επιλογή σας πατώντας ξανά τον διακόπτη ^13 . Πατήστε τώρα τον περιστροφικό διακόπτη για τη ρύθμιση τάσης συγκόλλησης ^12 , για να επιλέξετε τη σχετική μέθοδο συγκόλλησης.

- Συναρμολόγηση για συγκόλληση με ηλεκτρόδια

⚠️ ΠΡΟΣΟΧΗ: Αποτρέψτε τον κίνδυνο ηλεκτροπληξίας, τραυματισμού ή ζημιάς. Αποσυνδέετε για αυτόν τον σκοπό πριν από κάθε συντήρηση ή προεργασία το φις τροφοδοσίας από την πρίζα τροφοδοσίας.

ΥΠΟΔΕΙΞΗ: Ανάλογα με την εφαρμογή απαιτούνται διαφορετικά σύρματα συγκόλλησης.

Το ράουλο πρόωσης, το ακροφύσιο ρεύματος και η διατομή του σύρματος πρέπει να ταιριάζουν πάντα μεταξύ τους. Η συσκευή είναι κατάλληλη για καρούλια σύρματος μέχρι και 15 kg.

- Αντικατάσταση του πυρήνα συγκόλλησης

Ο προεγκατεστημένος πυρήνας συγκόλλησης ^15 προβλέπεται για σύρμα αλουμινίου. Ο μη προεγκατεστημένος πυρήνας συγκόλλησης ^36 προβλέπεται για σύρμα χάλυβα, ανοξείδωτου χάλυβα καθώς και για σωληνωτό σύρμα συλλιπάσματος. Λύστε το παξιμάδι ασφάλισης ^34 , περιστρέφοντάς το αριστερόστροφα. Τραβήξτε μετά τον πυρήνα συγκόλλησης ^15 από το πακέτο εύκαμπτου σωλήνα με απευθείας σύνδεση ^7 και ωθήστε τον καινούργιο πυρήνα συγκόλλησης με το στενό άκρο μπροστά, στο πακέτο εύκαμπτου σωλήνα με απευθείας σύνδεση ^7 . Περάστε ολόκληρο τον καινούργιο πυρήνα συγκόλλησης από μέσα και στερεώστε τον μετά ξανά με το παξιμάδι ασφάλισης ^34 (βλέπε εικ. D).

Σε περίπτωση σύνδεσης του καυστήρα με πυρήνα ^36 (όχι προεγκατεστημένος) ωθήστε αρχικά το σωληνάκι ^31 στο κατάλληλο (κάτω) άνοιγμα στην κεντρική σύνδεση Euro της συσκευής ηλεκτροσυγκόλλησης. Έτσι εξασφαλίζεται η ομαλή προώθηση του σύρματος.

- Προσαρμογή συσκευής για συγκόλληση μασίφ σύρματος με αδρανές αέριο

Οι σωστές συνδέσεις για συγκόλληση μασίφ σύρματος με χρήση αδρανούς αερίου απεικονίζονται στην εικόνα Τ.

T 7 + - 6 4

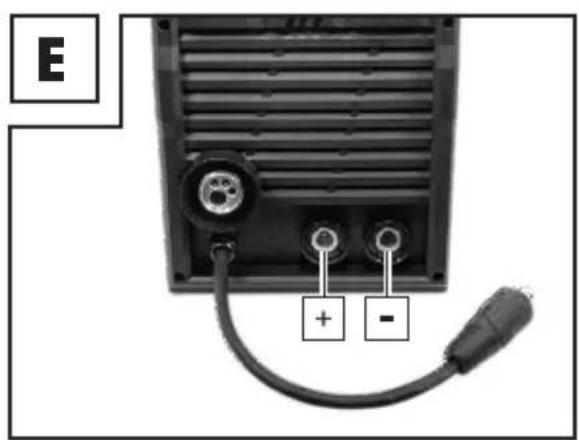

Συνδέστε αρχικά το φίςμε τη σύνδεση που επισημαίνεται με «+» (βλέπε εικ. Τ).
Περιστρέψτε το για στερέωση δεξιόστροφα. Εάν έχετε αμφιβολίες, συμβουλευτείτε έναν ειδικό.
■ Συνδέστε τώρα το πακέτο εύκαμπτου σωλήνα με απευθείας σύνδασημε τη σχετική σύνδεση (βλέπε εικ. Τ). Στερεώστε τη σύνδεση σφίγγοντας το δαχτυλίδι στερέωσης 7a δεξιόστροφα.
Συνδέστε μετά το καλώδιο γείωσης με τη σχετική σύνδεση που επισημαίνεται με «-» (βλέπε εικ. Τ). Περιστρέψτε τη σύνδεση για στερέωση δεξιόστροφα.
Αφαιρέστε το προστατευτικό καπάκι από τη σύνδεση αερίζυ στην πίσω πλευρά της συσκευής.

Συνδέστε τώρα την παροχή αδρανούς αερίου μαζί με τον ρυθμιστή πίεσης (δεν περιλαμβάνεται στην παράδοση) με τη σύνδεση αερίου 24 (βλέπε εικ. Κ). Αδρανές αέριο απαιτείται, εφόσον δεν χρησιμοποιείται σωληνωτό σύρμα συλλιπάσματος με ενσωματωμένο στερεό αδρανές αέριο.

Προσέξτε ενδεχ. και τις υποδείξεις για τον ρυθμιστή πίεσης (δεν περιλαμβάνεται στην παράδοση).

Ως ενδεικτική τιμή για τη ροή αερίου που πρέπει να ρυθμίσετε μπορείτε να χρησιμοποιήσετε τον ακόλουθο τύπο: Διάμετρος σύρματος σε mm x 10 = Ροή αερίου σε l/min

Για ένα σύρμα 0,8 mm προκύπτει π.χ. μια τιμή περ. 8 l/min.

- Προσαρμογή συσκευής για συγκόλληση σωληνωτού σύρματος συλλιπάσματος χωρίς αδρανές αέριο

Εάν χρησιμοποιείτε σωληνωτό σύρμα συλλιπάσματος με ενσωματωμένο αδρανές αέριο, δεν χρειάζεται η παροχή εξωτερικού αδρανούς αερίου.

U 7 + - 6 4

Συνδέστε αρχικά το φίζμε τη σχετική σύνδεση που επισημαίνεται με «-» (βλέπε εικ U).
Περιστρέψτε το για στερέωση δεξιόστροφα. Εάν έχετε αμφιβολίες, συμβουλευτείτε έναν ειδικό.
Συνδέστε τώρα το πακέτο εύκαμπτου σωλήνα με απευθείας σύνδεξήμε τη σχετική σύνδεση. Στερεώστε τη σύνδεση σφίγγοντας τη σύνδεση δεξιόστροφα.
Συνδέστε μετά το καλώδιο γείωσης με τη σχετική σύνδεση που επισημαίνεται με «+» (βλέπε εικ U) και περιστρέψτε τη σύνδεση για στερέωση δεξιόστροφα.

- Τοποθέτηση πρόσθετου αντάπτορα για καρούλια σύρματος συγκόλλησης με σύρμα 450 g ή 1 kg

Με τη χρήση του πρόσθετου αντάπτοφαμπορείτε να προσαρμόσετε τη συσκευή ηλεκτροσυγκόλλησης PMPS 200 B1 για χρήση καρουλιών σύρματος συγκόλλησης με σύρμα 450 g ή 1 kg.
■ Λύστε αρχικά τη στερέωση της μπομπίνας σύρματος συγκόλλησης και αποσυνδέστε τον αντάπτορα της μπομπίνας σύρματος συγκόλλησης 35. Τοποθετήστε τώρα τον πρόσθετο αντάπτορα 37 όπως στην εικόνα V.

Για αυτόν τον σκοπό, ρυθμίστε στη θέση του τον πρόσθετο αντάπτορα και στερεώστε τον με τη στερέωση της μπομπίνας σύρματος συγκόλλησης 28. Για να τοποθετήσετε το αποσυσκευασμένο καρούλι σύρματος 450 g ή 1kg, λύστε πρώτα την ασφάλεια 38 πιέζοντας και μετά περιστρέφοντας σύντομα αριστερόστροφα.

■ Αποσυνδέστε στη συνέχεια τη ροδάλα Τοποθετήστε το καρούλι σύρματος στο σχετικό στήριγμα. Φροντίστε ώστε το καρούλι να ξετυλίγεται στην πλευρά της διέλευσης του σύρματος και το τέλος του σύρματος συγκόλλησης να βρίσκεται πάνω από την μπομπίνα συγκόλλησης.
■ Φέρτε ξανά τη ροδαλίστη σωστή θέση και στερεώστε μετά την ασφάλεια 38 πατώντας και περιστρέφοντάς τη μετά σύντομα δεξιόστροφα.
Συνεχίστε όπως περιγράφεται στο επόμενο κεφάλαιο «Τοποθέτηση σύρματος συγκόλλησης» μετά το σημείο «Λύστε τη βίδα ρύθμισης 25 και μετακινήστε τη προς τα κάτω (βλέπε εικ. I).».

Μπορείτε να δείτε ένα έτοιμο τοποθετημένο καρούλι σύρματος (δεν περιλαμβάνεται στην παράδοση) στην εικόνα Ζ.

■ Για μεγαλύτερα καρούλια σύρματος αφαιρέστε τον πρόσθετο αντάπτορα. Ακολουθήστε την αντίστροφη σειρά από ό,τι στην τοποθέτηση του πρόσθετου αντάπτορα.

V 28 29 37 38 39

W 28 37 38 39

- Τοποθέτηση σύρματος συγκόλλησης

■ Ξεκλειδώστε και ανοίξτε το κάλυμμα για τη μονάδα τροφοδοσίας σύρματας πιέζοντας προς τα επάνω το κουμπί απασφάλισης.
■ Ξεκλειδώστε τη μονάδα καρουλιού, περιστρέφοντας τη στερέωση της μπομπίνας συγκόλλησής αριστερόστροφα (βλέπε εικ. G).
■ Αποσυνδέστε τη στερέωση της μπομπίνας συγκόλλησης από το στήριγμα της μπομπίνας σύρματος συγκόλλησης ^33 (βλέπε εικ. G).

ΥΠΟΔΕΙΞΗ: Προσέξτε ώστε να μην λυθεί το άκρο του σύρματος και ξετυλιχτεί έτσι μόνο του το καρούλι. Επιτρέπεται να λύσετε το τέλος του σύρματος μόνο κατά την τοποθέτηση.

■ Αποσυσκευάστε τελείως την μπομπίνα συγκόλλησης για σύρμα συγκόλλησης έτσι ώστε να μπορεί να εκτυλίγεται ανεμπόδιστα. Μην λύνετε όμως ακόμη το τέλος του σύρματος.
Εάν το καρούλι σύρματος έχει πλάτος περ. 10 cm αφαιρέστε τον αντάπτορα Σε καρούλια σύρματος πλάτους περ. 5 cm παραμένει στη θέση του ο αντάπτορας 35.
■ Τοποθετήστε το καρούλι σύρματος στο στήριγμα της μπομπίνα σύρματος συγκόλλησης Φροντίστε ώστε το καρούλι να ξετυλίγεται στην πλευρά της διέλευσης του σύρματος ^29 και το τέλος του σύρματος συγκόλλησης να βρίσκεται κάτω από την μπομπίνα συγκόλλησης (βλέπε εικ. Μ και Ν).
■ Τοποθετήστε το στήριγμα της μπομπίνας συγκόλλησηξανά και κλειδώστε το πιέζοντας και περιστρέφοντάς το δεξιόστροφα.
■ Λύστε τη βίδα ρύθμιάθκαι μετακινήστε τη προς τα κάτω (βλέπε εικ. I).
■ Παραμερίστε προς το πλάι τη μονάδα ράουλων πίεσης (βλέπε εικ. J).
Λύστε το στήριγμα ράουλου πρόωσηστεριστρέφοντας αριστερόστροφα και αφαιρέστε το τραβώντας το προς τα εμπρός (βλέπε εικ. Κ).
Ελέγξτε στην επάνω πλευρά του ράουλου πρόωσης εάν αναφέρεται το αντίστοιχο πάχος σύρματος. Εάν είναι απαραίτητο, πρέπει να αναποδογυρίσετε ή να αντικαταστήσετε το ράουλο πρόωσης ^21 . Το σύρμα συγκόλλησης πρέπει να βρίσκεται στην επάνω εγκοπή!
■ Τοποθετήστε το στήριγμα ράουλου πρόωσηξανά και σφίξτε το δεξιόστροφα.
Αφαιρέστε το ακροφύσιο του καυστήσα τραβώντας και περιστρέφοντας δεξιόστροφα (βλέπε εικ. L).
■ Ξεβιδώστε το σχετικό ακροφύσιο συγκόλλησής 17, 18, 19 ή 20 (βλέπε εικ. L).
Απομακρύνετε το πακέτο εύκαμπτου σωλήνα με απευθείας σύνδελάηκατά το δυνατό ίσια από τη συσκευή ηλεκτροσυγκόλλησης (τοποθετήστε το στο δάπεδο).
Αφαιρέστε το άκρο του σύρματος από το άκρο της μπομπίνας.
Κόψτε το άκρο του σύρματος με ένα λαμαρινοψάλιδο ή με πλαγιοκόφτη, για να απομακρύνετε το λυγισμένο άκρο του σύρματος που έχει υποστεί ζημιά (βλέπε εικ. Μ).

ΥΠΟΔΕΙΞΗ: Πρέπει να διατηρείτε όλο αυτό το χρονικό διάστημα τεντωμένο το σύρμα συγκόλλησης, για να μην λυθεί και εκτυλιχτεί! Προτείνεται να εκτελείτε τις εργασίες πάντα με ένα ακόμη άτομο.

Ωθήστε το σύρμα συγκόλλησης μέσα από τη διέλευση σύρμα θς(βλέπε εικ. Ν).

■ Περάστε το σύρμα συγκόλλησης κατά μήκος του ράουλου πρόωσηςκαι ωθήστε το μετά στη διέλευση σύρματος ^29 .

Μετακινήστε τη μονάδα ράουλων πίεσφίσπρος το ράουλο πρόωσης 21 (βλέπε εικ. Ρ).

■ Αναρτήστε τη βίδα ρύθμισης(βλέπε εικ. Ρ).

■ Ρυθμίστε την κόντρα πίεση με τη βίδα ρύθμισης. Το σύρμα συγκόλλησης πρέπει να εφαρμόζει γερά ανάμεσα στο ράουλο πίεσης και στο ράουλο πρόωσης ^21 στον επάνω οδηγό, χωρίς να συνθλίβεται (βλέπε εικ. Ο).

Ενεργοποιήστε τη συσκευή ηλεκτροσυγκόλλησης από τον κεντρικό διακόπη(βλέπε εικ. Ρ).

■ Πατήστε το πλήκτρο του καυστήβα Βεβαιωθείτε ότι η φιάλη αδρανούς αερίου είναι καλά κλεισμένη μέχρι να φτάσει το σύρμα συγκόλλησης στην επιθυμητή θέση.

Τώρα το σύστημα τροφοδοσίας σύρματος ωθεί το σύρμα συγκόλλησης μέσα από το πακέτο εύκαμπτου σωλήνα 7 και τον καυστήρα 10.

Μόλις προεξέχει το σύρμα συγκόλλησης 1–2 cm από τον λαιμό του καυστήρα αφήστε ξανά ελεύθερο το πλήκτρο του καυστήρα ^30 (βλέπε εικ. Ο).

■ Απενεργοποιήστε ξανά τη συσκευή ηλεκτροσυγκόλλησης.

Βιδώστε ξανά το σχετικό ακροφύσιο συγκόλλησης 17, 18, 19 ή 20 (βλέπε εικ. R). Βεβαιωθείτε ότι το ακροφύσιο ρεύματος 17, 18, 19 ή 20 ταιριάζει με τη διάμετρο του σύρματος συγκόλλησης που χρησιμοποιείτε. Στο σύρμα συγκόλλησης που παραλάβετε πρέπει να χρησιμοποιήσετε το ακροφύσιο ρεύματος 17, 18, 19 ή 20 με τη σήμανση 1,0 ή 1,0 Α όταν χρησιμοποιείτε μασίφ σύρμα αλουμινίου.

Συνδέστε το ακροφύσιο του καυστήβα με μια δεξιόστροφη περιστροφή ξανά με τον λαιμό του καυστήρα 30 (βλέπε εικ. S).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Για την αποφυγή κινδύνου ηλεκτροπληξίας, τραυματισμού ή ζημιάς,

αποσυνδέετε πριν από κάθε συντήρηση ή προεργασία το φις τροφοδοσίας από την πρίζα.

- Συγκόλληση με ηλεκτρόδια

Ενεργοποίηση και απενεργοποίηση συσκευής

Ενεργοποιήστε και απενεργοποιήστε τη συσκευή ηλεκτροσυγκόλλησης από τον κεντρικό διακόπτη ^23 . Εάν δεν χρησιμοποιείτε τη συσκευή ηλεκτροσυγκόλλησης για μεγαλύτερο χρονικό διάστημα, αποσυνδέστε το φις τροφοδοσίας από την πρίζα. Τότε μόνο η συσκευή δεν έχει καθόλου ρεύμα.

ΥΠΟΔΕΙΞΗ: Όλες οι τιμές που παρουσιάζονται στα σχέδια που ακολουθούν είναι ενδεικτικές και δεν είναι προτάσεις για συγκεκριμένες παραμέτρους συγκόλλησης.

- Συγκόλληση MAG

Σχέδιο 3 Σχέδιο 4

MAG FLUX Ø 0.8 2T 60 A 15.3 V 4.3 m +1.3 +0.9 m/min mm INDUCTANCE ARC LENGTH

MAG FLUX Ø 0.8 2T FLUX Ø0.6 Fe+CO Ø0.8 Fe+MIX 80/20 Ø0.9 Ø1.0

Όταν επιλέγετε τη μέθοδο MAG, μπορείτε να επιλέξετε μεταξύ σωληνωτού σύρματος συλλιπάσματος και χαλύβδινου σύρματος.

Πατήστε αρχικά τον περιστροφικό διακόπτη για τη ρύθμιση του ρεύματος συγκόλλησης ^13 (στη συνέχεια αναφέρεται ως διακόπτης ^13 ).

Επιλέξτε περιστρέφοντας τον διακόπτη ^13 το μεσαίο επάνω πεδίο. Εδώ εμφανίζεται το τρέχον επιλεγμένο σύρμα [FLUX 0.8 στο σχέδιο 3]. Πατήστε τώρα εκ νέου τον διακόπτη ^13 , για να μεταβείτε στο μενού επιλογής σύρματος [σχέδιο 4].

Περιστρέφοντας και πατώντας τον διακόπτη ^13 μπορείτε να ρυθμίσετε εδώ το σύρμα συγκόλλησης καθώς και ενδεχ. το αδρανές αέριο που χρησιμοποιείτε. Με χαλύβδινο σύρμα (Fe + CO / Fe + MIX 80/20) μπορείτε να χρησιμοποιείτε CO₂ ή ένα μείγμα 80 % Argon / 20 % CO₂ ως αδρανές αέριο.

Στη συνέχεια μπορείτε να επιλέξετε περιστρέφοντας και πατώντας τον διακόπτη ^13 να ρυθμίσετε τη διάμετρο του σύρματος. Πατώντας τον διακόπτη για τη ρύθμιση τάσης ^12 (στη συνέχεια αναφέρεται ως διακόπτης ^12 ) επιστρέφετε στις ρυθμίσεις συγκόλλησης. Τώρα μπορείτε να επιλέξετε στην επάνω γραμμή ανάλογα μεταξύ «2Τ» (2 χρόνοι) και «4Τ» (4 χρόνοι). Στη συγκόλληση 2 χρόνων υπάρχει τάση, όσο είναι πατημένη η σκανδάλη του καυστήρα.

Στη μέθοδο 4 χρόνων υπάρχει τάση, όσο πατιέται σύντομα και μετά αφήνεται ξανά ελεύθερη η σκανδάλη του καυστήρα. Η τάση διακόπτεται μόλις πατήσετε εκ νέου τη σκανδάλη.

Περιστρέφοντας τον διακόπτη 13 μπορείτε τώρα να ρυθμίσετε το ρεύμα συγκόλλησης.

Η πρόωση σύρματος προσαρμόζεται αυτόματα και εμφανίζεται μια πρόταση για το πάχος υλικού προς συγκόλληση σε mm.

Περιστρέφοντας τον διακόπτη ^12 μπορείτε να ρυθμίσετε την τάση με αποτέλεσμα να αλλάξει και το μήκος του ηλεκτρικού τόξου «ARC LENGTH». Πατώντας και στη συνέχεια περιστρέφοντας τον διακόπτη ^12 μπορείτε να προσαρμόσετε την επαγωγική αντίσταση «INDUCTANCE».

- Συγκόλληση PMIG

Σχέδιο 5

PMIG	Fe Ar80%	Ø 0.8	2T
☐ Fe+MIX 80/20
☐ CrNi+MIX 98/2			Ø0.8
☐ CuSi+Ar100%			Ø1.0
☐ AlMg+Ar 100%
☐ AISi+Ar100%
☐ Al+Ar 100%

Για μικρότερο σχηματισμό σταγόνων και πιο σταθερό ηλεκτρικό τόξο μπορείτε να επιλέξετε τη παλμική μέθοδο MIG. Σε αυτή τη μέθοδο μπορείτε να επιλέξετε ανάμεσα σε χαλύβδινο σύρμα, CrNi, CuSi, AlMg, AlSi και Al [σχέδιο 5]. Πέραν αυτού αναφέρεται το αδρανές αέριο που χρησιμοποιείται.

Σε περίπτωση χρήσης των εκάστοτε συρμάτων πρέπει να χρησιμοποιείτε τα ακόλουθα αδρανή αέρια:

Fe (χαλύβδινο σύρμα): [80 % Argon / 20 % CO₂]

Σύρμα CrNi (ανοξείδωτος χάλυβας): [98 % Argon / 2 % CO₂]

Σύρμα CuSi, AlMg, AlSi και αλουμινίου: [100 % Argon]

Η πλοήγηση εντός του μενού PMIG πραγματοποιείται όπως η πλοήγηση στο μενού «MAG» με τους διακόπτες 12 και 13. Μπορείτε επίσης να επιλέξετε τη διάμετρο του χρησιμοποιούμενου σύρματος

συγκόλλησης μεταξύ «2Τ» και «4Τ».

- Συγκόλληση DPMIG

Με τη μέθοδο MIG διπλού παλμού εφαρμόζεται λιγότερη θερμότητα στο υλικό. Αυτή η μέθοδος είναι για αυτόν τον λόγο ιδιαίτερα κατάλληλη για τη συγκόλληση λεπτών λαμαρινών από ανοξείδωτο χάλυβα και αλουμίνιο.

Σε αυτή τη μέθοδο μπορείτε να χρησιμοποιείτε τα ίδια ηλεκτρόδια και αδρανή αέρια όπως στη συγκόλληση PMIG. Η πλοήγηση εντός του μενού DPMIG πραγματοποιείται όπως η πλοήγηση στο μενού «MAG» με τους διακόπτες ^12 και ^13 . Μπορείτε επίσης να επιλέξετε τη διάμετρο του χρησιμοποιούμενου σύρματος συγκόλλησης μεταξύ «2T» και «4T».

Εδώ μπορείτε να ανοίξετε το διάγραμμα παραμέτρων μετά τη ρύθμιση του σύρματος συγκόλλησης που χρησιμοποιείτε πατώντας δύο φορές τον διακόπτη ^13 . Εδώ μπορείτε να ρυθμίζετε τις επιμέρους παραμέτρους στη μέθοδο DPMIG. Προτείνουμε σε αυτό το σημείο να χρησιμοποιείτε τις προεπιλεγμένες τιμές. Ως προχωρημένος χρήστης μπορείτε να προσαρμόζετε τις επιμέρους τιμές, ώστε να προσαρμόσετε τη διαδικασία συγκόλλησης ακριβώς στις προγραμματισμένες εργασίες σας. Για επαναφορά των ρυθμισμένων παραμέτρων, επιστρέψτε στο μενού DPMIG [σχέδιο 6] και κρατήστε πατημένο τον διακόπτη 12 για περ. 5 δευτερόλεπτα.

Σχέδιο 6

DPMIG	Fe Ar80%	∅ 0.8	2T
	[47WX]		(3276)
2.8	1.4
m/min	mm	INDUCTANCE	ARC LENGTH

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ!

Τα συγκολλημένα αντικείμενα καίνε πάρα πολύ, έτσι ώστε να μπορεί να καείτε. Χρησιμοποιείτε πάντα μια τσιμπίδα, για να μετακινείτε συγκολλημένα, καυτά αντικείμενα.

Αφού έχετε συνδέσει ηλεκτρικά τη συσκευή ηλεκτροσυγκόλλησης, ακολουθήστε την εξής διαδικασία:

Φορέστε σύμφωνα με τις οδηγίες κατάλληλη προστατευτική ενδυμασία και προετοιμάστε τον χώρο εργασίας σας.

Συνδέστε το καλώδιο γείωσης με το σώβαμε το προς συγκόλληση αντικείμενο. Βεβαιωθείτε, ότι υπάρχει μια καλή ηλεκτρική επαφή.

Στο σημείο που πρόκειται να συγκολλήσετε, πρέπει να καθαρίσετε το αντικείμενο από σκουριά και χρώματα.

■ Ρυθμίστε τις επιθυμητές παραμέτρους συγκόλλησης σύμφωνα με την επιλεγμένη μέθοδο συγκόλλησης.

Μετακινήστε το ακροφύσιο του καυστήστο σημείο του αντικειμένου, στο οποίο θέλετε να συγκολλήσετε.

■ Πατήστε το πλήκτρο του καυστήστα για να ωθήσετε το σύρμα συγκόλλησης. Όταν είναι

αναμμένο το ηλεκτρικό τόξο, η συσκευή προωθεί σύρμα συγκόλλησης στο λουτρό συγκόλλησης.

■ Προσδιορίστε την ιδανική ρύθμιση του ρεύματος συγκόλλησης με δοκιμές σε ένα δοκίμιο.

'Ενα καλά ρυθμισμένο ηλεκτρικό τόξο έχει έναν απαλό, ομοιόμορφα βόμβο.

■ Σε περίπτωση βραχνού ή σκληρού κροταλίσματος, επιλέξτε μια υψηλότερη βαθμίδα ισχύος (αύξηση ρεύματος συγκόλλησης).

- Όταν έχει επαρκές μέγεθος ο φακός συγκόλλησης, καθοδηγείτε τον καυστήραργά κατά μήκος της ακμής που επιθυμείτε. Η απόσταση ανάμεσα στο ακροφύσιο καυστήρα 8 και το αντικείμενο θα πρέπει να είναι όσο το δυνατό πιο μικρή (σε καμία περίπτωση μεγαλύτερη από 10 mm).

Ενδεχομένως με ελαφριά μετακίνηση, αυξήστε λίγο το λουτρό συγκόλλησης. Για τους λιγότερο έμπειρους η πρώτη δυσκολία έγκειται στη δημιουργία ενός σωστού ηλεκτρικού τόξου. Για τον σκοπό αυτό πρέπει να ρυθμιστεί σωστά το ρεύμα συγκόλλησης.

Το βάθος καύσης (αντιστοιχεί στο βάθος της ραφής συγκόλλησης στο υλικό) θα πρέπει να είναι κατά το δυνατό βαθύ, το λουτρό συγκόλλησης δεν θα πρέπει ωστόσο να πέφτει μέσα από το αντικείμενο.

Εάν το ρεύμα συγκόλλησης είναι πολύ χαμηλό, δεν μπορεί να λιώσει σωστά το σύρμα συγκόλλησης. Ως συνέπεια, το σύρμα συγκόλλησης βυθίζεται συχνά στο λουτρό συγκόλλησης μέχρι το αντικείμενο.

Επιτρέπεται να απομακρύνετε τη σκωρία από τη ραφή μόνο αφού κρυώσει. Για να συνεχίσετε μια συγκόλληση σε μια ραφή που έχετε διακόψει:

■ Αφαιρέστε πρώτα τη σκωρία στο σημείο εφαρμογής.

Στον αρμό συγκόλλησης ανάψτε το ηλεκτρικό τόξο, καθοδηγήστε το στο σημείο σύνδεσης, εκεί λιώστε το σωστά και στη συνέχεια συνεχίστε τη ραφή συγκόλλησης.

ΠΡΟΣΟΧΗ!: Λάβετε υπόψη, ότι μετά τη συγκόλληση πρέπει να αποθέτετε τον καυστήρα πάντα να μονωμένο υπόστρωμα.

Απενεργοποιείτε πάντα τη συσκευή ηλεκτροσυγκόλλησης μετά το πέρας των εργασιών συγκόλλησης και σε διαλείμματα, και αποσυνδέετε πάντα το φις τροφοδοσίας από την πρίζα.

- Δημιουργία ραφής συγκόλλησης

Σημειακή ραφή ή συγκόλληση κατ' άκρα

Ο καυστήρας ωθείται προς τα εμπρός. Αποτέλεσμα: Το βάθος καύσης είναι μικρότερο, το πλάτος της ραφής μεγαλύτερο, το επάνω κορδόνι ραφής (ορατή επιφάνεια της ραφής συγκόλλησης) πιο επίπεδο και η ανοχή σφαλμάτων ένωσης (σφάλμα στην τήξη υλικού) μεγαλύτερη.

Τραβηχτή ραφή ή τραβηχτή συγκόλληση

Ο καυστήρας απομακρύνεται από τη ραφή συγκόλλησης (εικ. Χ). Αποτέλεσμα: Βάθος καύσης μεγαλύτερο, πλάτος ραφής μικρότερο, επάνω κορδόνι ραφής ψηλότερο και ανοχή σφαλμάτων ένωσης μικρότερη.

Συνδέσεις συγκόλλησης

Υπάρχουν δύο βασικοί τρόποι σύνδεσης στην τεχνολογία συγκόλλησης: Μετωπική ραφή (εξωτερική γωνία) και αυχενική ραφή (εσωτερική γωνία και επικάλυψη).

Συνδέσεις μετωπικής ραφής

Σε συνδέσεις μετωπικής ραφής με πάχος υλικού έως 2 mm οι ακμές συγκόλλησης ενώνονται πλήρως μεταξύ τους. Για μεγαλύτερα πάχη θα πρέπει να επιλέγετε μια απόσταση 0,5–4 mm. Η ιδανική απόσταση εξαρτάται από το συγκολλημένο υλικό (αλουμίνιο ή χάλυβας), τη σύνθεση του υλικού καθώς και τον επιλεγμένο τρόπο συγκόλλησης. Αυτή η απόσταση θα πρέπει να εντοπίζεται σε ένα δοκίμιο.

Επίπεδες συνδέσεις μετωπικής ραφής

Οι συγκολλήσεις θα πρέπει να εκτελούνται χωρίς διακοπή και με επαρκές βάθος καύσης, επομένως είναι εξαιρετικά σημαντική μια καλή προετοιμασία. Η ποιότητα του αποτελέσματος της συγκόλλησης

επηρεάζεται από τα εξής: την ένταση ρεύματος, την απόσταση ανάμεσα στις ακμές συγκόλλησης, την κλίση του καυστήρα και τη διάμετρο του σύρματος συγκόλλησης. Όσο πιο κάθετα κρατάτε τον καυστήρα πάνω από το αντικείμενο, τόσο μεγαλύτερο είναι το βάθος καύσης και αντίστροφα.

Για την πρόληψη ή μείωση παραμορφώσεων, οι οποίες ενδέχεται να παρουσιαστούν κατά τη σκλή- ρυνση του υλικού, είναι καλό να ακινητοποιείτε τα αντικείμενα με μια διάταξη. Πρέπει να αποφεύγετε να τεντώνετε τη συγκολλημένη δομή, για να αποφεύγονται θραύσεις στη συγκόλληση. Αυτές οι δυσκολίες μπορούν να μειωθούν, εάν υπάρχει η δυνατότητα να περιστρέψετε το αντικείμενο έτσι, ώστε η συγκόλληση να μπορεί να εκτελεστεί σε δύο αντίθετα στάδια.

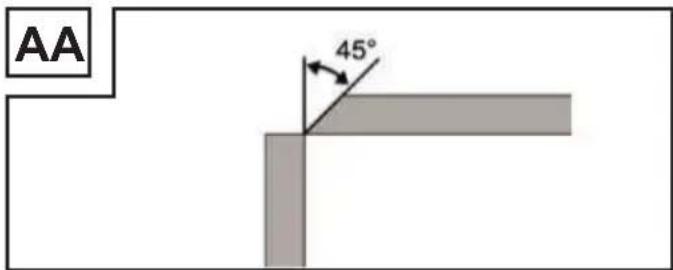

Συνδέσεις συγκόλλησης στην εξωτερική γωνία

Μια προετοιμασία τέτοιου είδους είναι πολύ εύκολη (εικ. Υ, Ζ).

Σε πιο παχιά υλικά δεν έχει ωστόσο πλέον νόημα. Σε αυτή την περίπτωση είναι καλύτερο να προετοι- μάσετε μια σύνδεση όπως παρακάτω, στην οποία θα λοξοτομήσετε την ακμή μιας πλάκας (εικ. ΑΑ).

AA 45°

Συνδέσεις αυχενικής ραφής

Μια αυχενική ραφή δημιουργείται, όταν τα αντικείμενα είναι κάθετα μεταξύ τους. Η ραφή θα πρέπει να έχει το σχήμα ενός τριγώνου με ισομήκεις πλευρές και έναν ελαφρύ αυχένα (εικ. ΑΒ, ΑС).

Συνδέσεις συγκόλλησης στην εσωτερική γωνία

Η προετοιμασία αυτής της σύνδεσης συγκόλλησης είναι πολύ εύκολη και πραγματοποιείται σε πάχη μέχρι 5 mm. Η διάσταση «d» πρέπει να μειωθεί στο ελάχιστο και δεν θα πρέπει να είναι σε καμία περίπτωση μικρότερη από 2 mm (εικ. AB).

AB 476 GR/CY d AC 90° 90° PARKSIDE

Σε πιο παχιά υλικά δεν έχει ωστόσο πλέον νόημα. Σε αυτή την περίπτωση είναι καλύτερο να προετοιμάσετε μια σύνδεση όπως στην εικόνα ΑΑ, στην οποία θα λοξοτομήσετε την ακμή μιας πλάκας.

Επικαλυπτικές συνδέσεις συγκόλλησης

Η συνηθέστερη προετοιμασία είναι αυτή με ίσιες ακμές συγκόλλησης. Η συγκόλληση ξεκολλάει με μια κανονική γωνιακή ραφή συγκόλλησης. Πρέπει να πλησιάσετε τα δύο αντικείμενα, όπως στην εικόνα AD, όσο πιο κοντά γίνεται.

AD

- Συγκόλληση MMA

■ Βεβαιωθείτε ότι ο κεντρικός διακόπησείναι τοποθετημένος στη θέση «Ο» («OFF») και ότι το φις τροφοδοσίας 3 δεν είναι συνδεδεμένο στην πρίζα.
■ Συνδέστε την τσιμπίδα ηλεκτροδίβν και το σώμα 4 στη συσκευή ηλεκτροσυγκόλλησης, όπως στην εικόνα ΑΕ. Προσέξτε σχετικά και τις πληροφορίες του κατασκευαστή των ηλεκτροδίων και λάβετε υπόψη ότι ενδεχ. να αλλάξει η πολικότητα ανάλογα με τον τύπο ηλεκτροδίου που χρησιμοποιείτε.

Φορέστε σύμφωνα με τις οδηγίες κατάλληλη προστατευτική ενδυμασία και προετοιμάστε τον χώρο εργασίας σας.

Συνδέστε το σώμαστο κατεργαζόμενο αντικείμενο.
■ Συνδέστε το ηλεκτρόδιο στην τσιμπίδα ηλεκτροδίξων
Θέστε σε λειτουργία τη συσκευή, θέτοντας τον κεντρικό διακόπηστη θέση «Ι» («ΟΝ»).

Επιλέξτε τη λειτουργία «ΜΜΑ» όπως περιγράφεται στο «Επιλογή μεθόδου συγκόλλησης».

AE 5 + - 4

ΥΠΟΔΕΙΞΗ: Ολες οι τιμές που παρουσιάζονται στα σχέδια που ακολουθούν είναι ενδεικτικές και δεν είναι προτάσεις για συγκεκριμένες παραμέτρους συγκόλλησης.

Σχέδιο 7

MMA	ANTI STICK YES		VRD YES
140 A		57.8 V
		HOT START	ARC FORCE
		45	34
		%	%

Με την επιλογή της μεθόδου MMA μπορείτε να ρυθμίσετε το ρεύμα συγκόλλησης περιστρέφοντας τον περιστροφικό διακόπτη για τη ρύθμιση του ρεύματος συγκόλλησης ^13 (στη συνέχεια αναφέρεται ως διακόπτης ^13 ). Εκτός αυτού μπορείτε να ενεργοποιήσετε τις λειτουργίες ANTI STICK και VRD πατώντας και περιστρέφοντας τον διακόπτη ^13 . [Σχέδιο 7] Με το ANTI STICK αποτρέπεται το κόλλημα των ηλεκτροδίων στο αντικείμενο. Με VRD μειώνεται η εφαρμοσμένη τάση, όταν εκείνη τη στιγμή δεν γίνεται συγκόλληση. Χρησιμεύει σε μια ιδιαίτερα ασφαλή εργασία. Περιστρέφοντας ή/και πατώντας και στη συνέχεια περιστρέφοντας τον διακόπτη για τη ρύθμιση τάσης ^12 μπορείτε να προσαρμόζετε τις τιμές για HOT START και ARC FORCE. Αυξάνοντας την τιμή HOT START γίνεται πιο εύκολη η έναυση του ηλεκτρικού τόξου. Το ARC FORCE επενεργεί παρόμοια με το ANTI STICK στην προστασία από το κόλλημα του ηλεκτροδίου στο αντικείμενο.

ΥΠΟΔΕΙΞΗ: Για ενδεικτικές τιμές για το ρεύμα συγκόλλησης που πρέπει να ρυθμίσετε ανάλογα με άμετρο του ηλεκτροδίου, ανατρέξτε στον ακόλουθο πίνακα.

∅ ηλεκτροδίου Ρεύμα συγκόλλησης
1,6 mm 40–60 A
2,0 mm 60–80 A
2,5 mm 80–100 A
3,2 mm 100–140 A

ΠΡΟΣΟΧΗ: Δεν επιτρέπεται να φέρνετε σε άμεση επαφή το σώμα 4 και την τσιμπίδα ηλεκτρο- 5/το ηλεκτρόδιο.

ΠΡΟΣΟΧΗ: Στη συγκόλληση με βέργες, πρέπει να συνδέετε την τσιμπίδα ηλεκτροδίων 5 και το α 4 σύμφωνα με τις οδηγίες του κατασκευαστή των ηλεκτροδίων.

Φορέστε σύμφωνα με τις οδηγίες κατάλληλη προστατευτική ενδυμασία και προετοιμάστε τον χώρο εργασίας σας.

Για να τερματίσετε τη διαδικασία εργασίας, θέστε τον κεντρικό διακόπτη ΟΝ / ΟΦοτη θέση «Ο» («OFF»).

ΠΡΟΣΟΧΗ: Μην ταμπονάρετε με το ηλεκτρόδιο το κατεργαζόμενο αντικείμενο. Ενδέχεται να καλέσετε ζημιά και να δυσκολέψετε την έναυση του ηλεκτρικού τόξου. Μόλις γίνει έναυση του ηλε- τού τόξου, προσπαθήστε να διατηρήσετε μια απόσταση από το κατεργαζόμενο αντικείμενο, που ντιστοιχεί στη διάμετρο ηλεκτροδίου που χρησιμοποιείτε. Η απόσταση θα πρέπει να παραμένει

κατά το δυνατό σταθερή, όσο πραγματοποιείτε τη συγκόλληση. Η κλίση του ηλεκτροδίου προς την κατεύθυνση εργασίας θα πρέπει να ανέρχεται σε 20–30 μοίρες.

ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντα μια τσιμπίδα, για να απομακρύνετε τα καταναλωμένα ηλεκτρόδια ή για να μετακινείτε καυτά αντικείμενα. Λάβετε υπόψη, ότι μετά τη συγκόλληση πρέπει να αποθέτετε πάντα σε ένα μονωμένο υπόστρωμα την τσιμπίδα ηλεκτροδίων. Επιτρέπεται να απομακρύνετε τη σκωρία από τη ραφή μόνο αφού κρυώσει. Για να συνεχίσετε μια συγκόλληση σε μια ραφή που έχετε διακόψει:

Αφαιρέστε πρώτα τη σκωρία από το σημείο σύνδεσης.

Στον αρμό συγκόλλησης ανάψτε το ηλεκτρικό τόξο, καθοδηγήστε το στο σημείο σύνδεσης, εκεί λιώστε το σωστά και στη συνέχεια συνεχίστε τη ραφή συγκόλλησης.

ΠΡΟΣΟΧΗ: Από την εργασία συγκόλλησης αναπτύσσονται υψηλές θερμοκρασίες. Για αυτόν τον λόγο πρέπει να αφήνετε τη συσκευή ηλεκτροσυγκόλλησης μετά τη χρήση να λειτουργεί χωρίς φορτίο τουλάχιστον μισή ώρα. Εναλλακτικά, αφήστε τη συσκευή να κρυώσει μία ώρα. Επιτρέπεται να συσκευάζετε και να αποθηκεύετε τη συσκευή μόνο όταν έχει επανέλθει η θερμοκρασία της συσκευής σε κανονικά επίπεδα.

ΠΡΟΣΟΧΗ: Μια τάση, που είναι 10 % χαμηλότερη από την ονομαστική τάση εισόδου της συσκευής ηλεκτροσυγκόλλησης, μπορεί να έχει τις ακόλουθες συνέπειες:

■ Το ρεύμα της συσκευής μειώνεται.
■ Το ηλεκτρικό τόξο κόβεται ή γίνεται ασταθές.

ΠΡΟΣΟΧΗ:

Η ακτινοβολία από το ηλεκτρικό τόξο μπορεί να προκαλέσει φλεγμονές στα μάτια και εγκαύματα στο δέρμα.
Οι σκωρίες ψεκασμού και τήξης μπορεί να προκαλέσουν τραυματισμούς στα μάτια και εγκαύματα.
Επιτρέπεται αποκλειστικά και μόνο η χρήση καλωδίων συγκόλλησης, τα οποία περιλαμβάνονται στην παράδοση. Επιλέξτε ανάμεσα σε πονταριστή και τραβηχτή συγκόλληση. Στη συνέχεια απεικονίζεται η επίδραση της κατεύθυνσης κίνησης στα χαρακτηριστικά της ραφής συγκόλλησης:

	Πονταριστή συγκόλληση Τραβηχτή συγκόλληση
Διείσδυση μικρότερη μεγαλύτερη
Πλάτος ραφής συγκόλλησης μεγαλύτερο μικρότερο
Κορδόνι συγκόλλησης πιο ρηχό πιο ψηλό
Σφάλματα ραφής συγκόλλησης περισσότερα λιγότερα

ΥΠΟΔΕΙΞΗ: Αποφασίζετε μόνοι σας, ποιος τρόπος συγκόλλησης είναι πιο κατάλληλος, αφού συγκολλήσετε ένα δοκίμιο.

ΥΠΟΔΕΙΞΗ: Μετά την πλήρη φθορά του ηλεκτροδίου πρέπει να το αντικαταστήσετε.

- Συγκόλληση WIG/TIG

Για τη συγκόλληση WIG/TIG ακολουθήστε τις πληροφορίες για τον καυστήρα σας WIG. Μπορείτε να επιλέξετε τη λειτουργία WIG/TIG όπως περιγράφεται στο «Επιλογή μεθόδου συγκόλλησης».

ΥΠΟΔΕΙΞΗ: Όλες οι τιμές που παρουσιάζονται στα σχέδια που ακολουθούν είναι ενδεικτικές και δεν είναι προτάσεις για συγκεκριμένες παραμέτρους συγκόλλησης.

Σχέδιο 8

LIFT TIG | ANTI STICK YES 22 | 11.3 A V UP TIME 0.1 s

Με την επιλογή της μεθόδου TIG μπορείτε να ρυθμίσετε το ρεύμα συγκόλλησης περιστρέφοντας τον περιστροφικό διακόπτη για τη ρύθμιση του ρεύματος συγκόλλησης 13 (στη συνέχεια αναφέρεται ως διακόπτης 13). Εκτός αυτού μπορείτε να ενεργοποιήσετε τη λειτουργία ANTI STICK πατώντας και περιστρέφοντας τον διακόπτη 13. [Σχέδιο 8] Με το ANTI STICK αποτρέπεται το κόλλημα των ηλεκτροδίων στο αντικείμενο. Περιστρέφοντας τον διακόπτη για τη ρύθμιση τάσης 12 μπορείτε να ρυθμίσετε την τιμή για το UP TIME. Δηλώνει πόσο γρήγορα ενεργοποιείται το ρεύμα στην αρχή της εργασίας συγκόλλησης. Μια υψηλότερη τιμή σημαίνει μια πιο αργή ενεργοποίηση.

- Συντήρηση και καθαρισμός

ΥΠΟΔΕΙΞΗ: Για την απρόσκοπτη λειτουργία της και την τήρηση των απαιτήσεων ασφαλείας, η συσκευή ηλεκτροσυγκόλλησης πρέπει να υποβάλλεται τακτικά σε σέρβις και σε γενική επισκευή. Από ακατάλληλη ή λανθασμένη χρήση ενδέχεται να προκληθεί αδυναμία λειτουργίας και ζημιές στη συσκευή. Αναθέτετε τις επισκευές μόνο σε εκπαιδευμένους ηλεκτρολόγους.

Κλείστε την κύρια τροφοδοσία ρεύματος καθώς και τον κεντρικό διακόπτη της συσκευής, πριν εκτελέσετε εργασίες συντήρησης στη συσκευή ηλεκτροσυγκόλλησης.
Καθαρίζετε τακτικά τη συσκευή ηλεκτροσυγκόλλησης και τα αξεσουάρ με αέρα, μάλλινο ύφασμα καθαρισμού ή βούρτσα.
Σε περίπτωση βλάβης ή απαραίτητης αντικατάστασης μερών της συσκευής απευθυνθείτε στο κατάλληλο ειδικευμένο προσωπικό.

- Υποδείξεις για το περιβάλλον και πληροφορίες απόρριψης

ΜΗΝ ΠΕΤΑΤΕ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ ΣΤΑ ΟΙΚΙΑΚΑ ΑΠΟΡΡΙΜΜΑΤΑ! ΑΝΑΚΤΗΣΗ ΠΡΩΤΩΝ ΥΛΩΝ ΑΝΤΙ ΓΙΑ ΔΙΑΘΕΣΗ ΑΠΟΡΡΙΜΜΑΤΩΝ! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ πρέπει οι χρησιμοποιημένες ηλεκτρικές συσκευές να συλλέγονται και να ανακυ-

κλώνονται με τρόπο φιλικό προς το περιβάλλον. Το σύμβολο του διαγραμμένου κάδου απορριμμάτων σημαίνει, ότι αυτή η συσκευή δεν επιτρέπεται να απορρίπτεται στα οικιακά απορρίμματα στο τέλος της διάρκειας χρήσης της. Η συσκευή πρέπει να παραδίδεται σε διαμορφωμένα σημεία συλλογής, εταιρείες ανακύκλωσης και επιχειρήσεις διάθεσης απορριμμάτων.

Πραγματοποιούμε δωρεάν την απόρριψη των ελαττωματικών συσκευών που έχετε επιστρέψει.

Οι πωλητές ηλεκτρικών και ηλεκτρονικών συσκευών καθώς και οι πωλητές τροφίμων είναι επιπρόσθετα υποχρεωμένοι να δέχονται επιστροφές. Η LIDL σας παρέχει δυνατότητες επιστροφής απευθείας στα καταστήματα και στις αγορές. Η επιστροφή και η απόρριψη είναι για εσάς δωρεάν. Με την αγορά μιας καινούργιας συσκευές έχετε το δικαίωμα να επιστρέψετε δωρεάν μια αντίστοιχη παλιά συσκευή. Επιπρόσθετα έχετε τη δυνατότητα, ανεξάρτητα από την αγορά μιας καινούργιας συσκευής, να παραδώσετε δωρεάν (μέχρι και τρεις) παλιές συσκευές, οι οποίες δεν έχουν καμία διάσταση μεγαλύτερη από 25 cm.

Διαγράψτε πριν από την επιστροφή όλα τα δεδομένα προσωπικού χαρακτήρα.

Αφαιρέστε πριν από την επιστροφή τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες, που δεν περικλείονται από την παλιά συσκευή, καθώς και τις λάμπες, οι οποίες μπορούν να αφαιρεθούν χωρίς καταστροφή και παραδώστε τις για ξεχωριστή συλλογή.

Οι μπαταρίες που περιέχουν επιβλαβείς ουσίες φέρουν τα διπλανά σύμβολα, τα οποία παραπέμπουν στην απαγόρευση της απόρριψης στα οικιακά απορρίμματα. Οι ονομασίες για τα καθοριστικά βαρέα μέταλλα είναι οι εξής: Cd = κάδμιο, Hg = υδράργυρος, Pb = μόλυβδος.

Παραδώστε τις χρησιμοποιημένες μπαταρίες σε ένα σημείο απόρριψης στον δήμο ή στην κοινότητά σας ή επιστρέψτε τις στο κατάστημα. Εκπληρώνετε έτσι τις νομικές υποχρεώσεις και συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος.

Προσέξτε τη σήμανση στα διάφορα υλικά συσκευασίας και απορρίψτε τα ενδεχομένως ξεχωριστά. Τα υλικά συσκευασίας επισημαίνονται με συντμήσεις (α) και ψηφία (β) με την ακόλουθη σημασία:1–7: Πλαστικά, 20–22: Χαρτί και χαρτόνι, 80–98: Σύνθετα υλικά.

- Δήλωση συμμόρφωσης ΕΕ

Η εταιρεία

C. M. C. GmbH

Υπεύθυνος τεκμηρίωσης:

δηλώνει ως μοναδική υπεύθυνη, ότι το προϊόν

Συσκευή ηλεκτροσυγκόλλησης με τεχνολογία διπλού παλμού

IAN: 409145_2207

Αρ. είδους: 2572

'Ετος κατασκευής: 2023/18

Μοντέλο: PMPS 200 B1

ικανοποιεί τις ουσιαστικές απαιτήσεις προστασίας, οι οποίες καθορίζονται στις ευρωπαϊκές οδηγίες

Οδηγία ΕΕ για την ηλεκτρομαγνητική συμβατότητα:

2014/30/EE

Οδηγία περί χαμηλής τάσης:

2014/35/EE

Οδηγία για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό (RoHS):

2011/65/EE + 2015/863/EE

και τις τροποποιήσεις τους.

Το προαναφερόμενο αντικείμενο της δήλωσης ικανοποιεί τις διατάξεις της οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό. Η αξιολόγηση της συμμόρφωσης βασίστηκε στα ακόλουθα εναρμονισμένα πρότυπα:

EN 60974-6:2016

EN 60974-10:2014/A1:2015

St. Ingbert, 1/10/2022

C.M.C. GmbH

Katharina-Loth-Sir. 15 A.66386 Stingbert

Telefon:[phone]

Telefax:[phone]

- Διασφάλιση ποιότητας -

- Υποδείξεις για τη διεκπεραίωση της εγγύησης και του σέρβις

Εγγύηση της Creative Marketing & Consulting GmbH

Αγαπητέ πελάτη, αυτή η συσκευή καλύπτεται από εγγύηση 3 ετών από την ημερομηνία αγοράς.

Αν προϊόν φέρει ελατ-τώματα, μπορείτε να ασκήσετε τα νόμιμα δικαιώματά σας έναντι του κατασκευαστή του προϊόντος. Τα νόμιμα δικαιώματά σας δεν περιορίζονται από την εγγύηση της εταιρείας μας που περιγράφεται παρακάτω.

• Όροι εγγύησης

Η περίοδος εγγυητικής κάλυψης αρχίζει από την ημερομηνία αγοράς. Φυλάξτε προσεκτικά την πρω- τότυπη απόδειξη της ταμειακής μηχανής. Αυτό το έντυπο είναι απαραίτητο ως αποδεικτικό στοιχείο για την αγορά.

Αν εντός τριών ετών από την ημερομηνία αγοράς του προϊόντος παρουσιαστεί κάποια αστοχία υλικού ή κατασκευαστικό ελάττωμα, θα επισκευάσουμε ή θα αντικαταστήσουμε, κατά την κρίση μας, το προϊόν δωρεάν. Αυτή η παροχή στα πλαίσια της εγγύησης προϋποθέτει ότι θα μας παραδώσετε το ελαττωματικό προϊόν εντός της τριετούς περιόδου μαζί με το παραστατικό αγοράς (απόδειξη ταμειακής μηχανής) και μια σύντομη περιγραφή σχετικά με το ελάττωμα και τον χρόνο που παρουσιάστηκε.

Αν το ελάττωμα καλύπτεται από την εγγύησή μας, θα παραλάβετε το επισκευα-σμένο ή ένα καινούργιο προϊόν.

Ο ΝΟΜΟΣ 2251/1194 προβλέπει ότι ο χρόνος εγγύησης αρχίζει εκ νέου σε περίπτωση αντικατάστασης της συσκευής.

- Έκταση της εγγύησης

Η συσκευή έχει κατασκευαστεί σχολαστικά σύμφωνα με αυστηρές προδιαγραφές ποιότητας και υποβάλλεται σε μεθοδικό έλεγχο πριν την παράδοσή της.

Η παροχή εγγύησης ισχύει για αστοχίες υλικού και κατασκευαστικά ελαττώματα.

Η εγγύηση δεν καλύπτει εξαρτήματα του προϊόντος τα οποία υπόκεινται σε φυσιολογική φθορά και, ως εκ τούτου, μπορούν να θεωρηθούν ως αναλώσιμα ή ζημιές σε εύθραυστα εξαρτήματα, π.χ. διακόπτες, μπαταρίες ή παρόμοια εξαρτήματα κατα-σκευασμένα από γυαλί.

Η εγγύηση παύει να ισχύει, αν το προϊόν έχει υποστεί ζημιές, δεν έχει χρησιμοποιηθεί ή δεν έχει συντηρηθεί σωστά. Για τη σωστή χρήση του προϊόντος πρέπει να τηρούνται επακριβώς όλες οι οδηγίες που αναφέρονται στις οδηγίες χρήσης. Πρέπει να αποφεύγονται οπωσδήποτε σκοποί χρήσης και ενέργειες για τις οποίες υπάρχουν προτάσεις αποφυγής ή προειδοποιήσεις στις οδηγίες χρήσης.

Το προϊόν προορίζεται μόνο για ιδιωτική και όχι για εμπορική χρήση. Σε περίπτωση καταχρηστικού και μη ενδεδειγμένου χειρισμού, χρήσης βίας και επεμβάσεων που δεν πραγματοποιήθηκαν από το εξουσιοδοτημένο παράρτημα του σέρβις μας, παύει να ισχύει η εγγύηση.

- Διεκπεραίωση σε περίπτωση εγγύησης

Για τη γρήγορη διεκπεραίωση του θέματός σας, ακολουθήστε τις εξής υποδείξεις: Έχετε στη διάθεσή σας σε όλες τις ερωτήσεις σας την απόδειξη της ταμειακής μηχανής και τον αριθμό προϊόντος (π.χ. IAN) ως αποδεικτικά της αγοράς. Ο αριθμός προϊόντος υπάρχει στην πινακίδα τύπου, σε εγχάραξη, στο εξώφυλλο των οδηγιών σας (κάτω αριστερά) ή ως αυτοκόλλητο στην πίσω ή στην κάτω πλευρά. ε περίπτωση σφαλμάτων λειτουργίας ή άλλων ελαττωμάτων, επικοινωνήστε αρχικά με το παρακάτω τμήμα σέρβις τηλεφωνικά ή μέσω ηλεκτρονικού ταχυδρομείου. Στη συνέχεια μπορείτε να αποστείλετε δωρεάν ένα προϊόν που θεωρείτε ελαττωματικό στη διεύθυνση σέρβις που σας γνωστοποιήθηκε, επισυνάπτοντας το παραστατικό αγοράς (απόδειξη ταμειακής) και περιγράφοντας το ελάττωμα και πότε εμφανίστηκε.

ΥΠΟΔΕΙΞΗ: Από τη διεύθυνση www.lidl-service.com μπορείτε να κατεβάσετε αυτό και πολλά α εγχειρίδια, βίντεο προϊόντων και λογισμικό.

PDF ONLINE www.lidl-service.com

Με αυτόν τον κωδικό QR

μεταβαίνετε απευθείας στη

σελίδα του σέρβις της Lidl

(www.lidl-service.com) kai

μπορείτε να ανοίξετε τις οδηγίες

χρήσης εισάγοντας τον αριθμό

προϊόντος (IAN) 409145

- Σέρβις

Τρόποι επικοινωνίας:

GR, CY

Όνομα: C. M. C. GmbH

Iστοσελίδα: www.cmc-creative.de

E-Mail: [e-mail]

Τηλέφωνο: 801 5000 019

'Εδρα: Γερμανία

IAN 409145\_2207

Λάβετε υπόψη ότι η ακόλουθη διεύθυνση δεν είναι η διεύθυνση για το σέρβις.

Επικοινωνήστε αρχικά με το προαναφερόμενο σέρβις.

Διεύθυνση:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

ГЕРMANIA

Παραγγελία ανταλλακτικών:
