HASZNÁLATI ÚTMUTATÓ PMSG 200 A2 PARKSIDE

Kezelési és biztonsági hivatkozások Az eredeti használati utasítás fordítása

Olvasás előtt hajtsa ki az ábrát tartalmazó oldalt, és ezután ismerje meg a készülék mindegyik funkcióját.

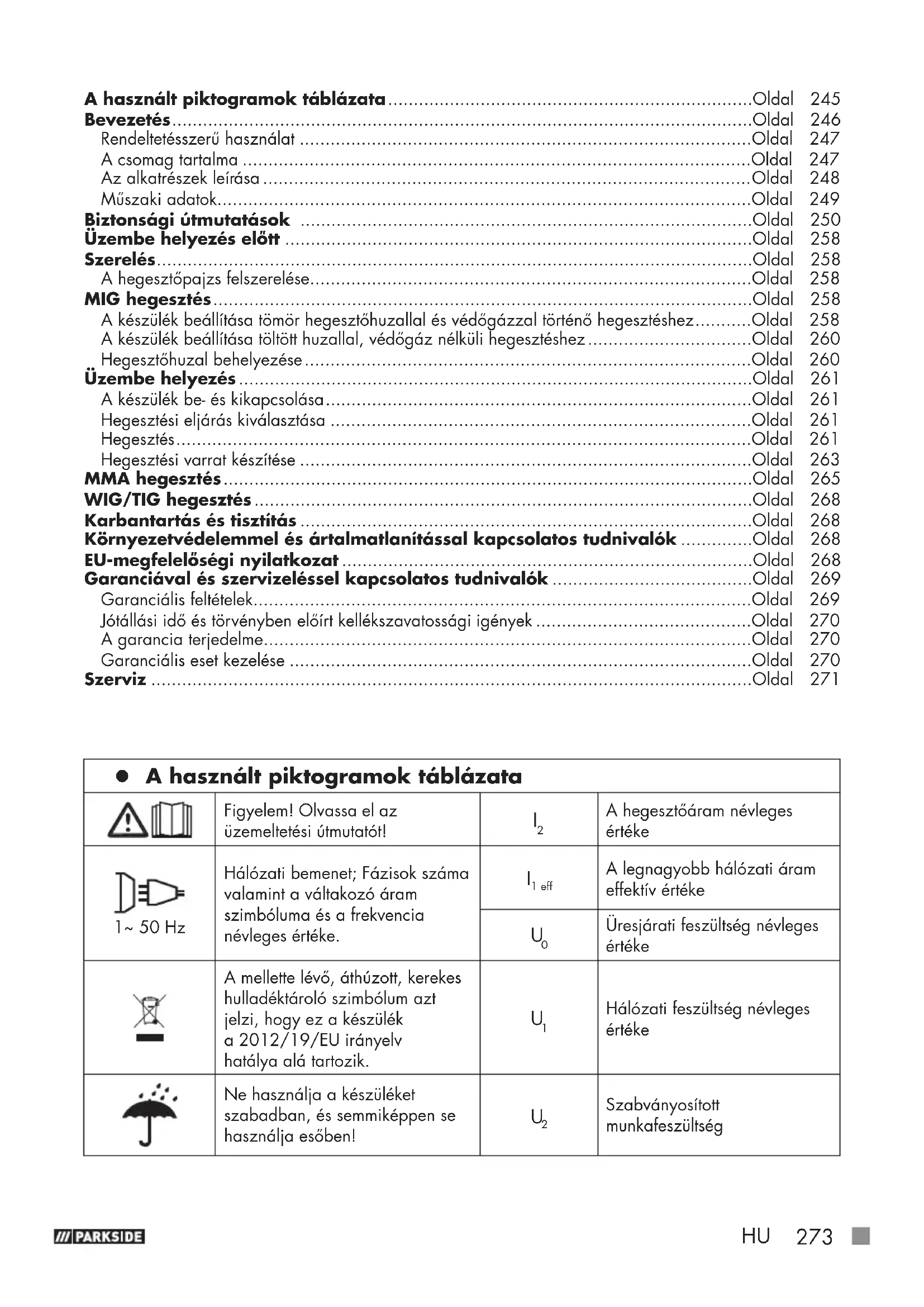

z A használt piktogramok táblázata Figyelem! Olvassa el az üzemeltetési útmutatót!

A hegesztőáram névleges értéke 1~ 50 Hz Hálózati bemenet; Fázisok száma valamint a váltakozó áram szimbóluma és a frekvencia névleges értéke.

1 eff A legnagyobb hálózati áram effektív értéke

Üresjárati feszültség névleges értéke A mellette lévő, áthúzott, kerekes hulladéktároló szimbólum azt jelzi, hogy ez a készülék a 2012/19/EU irányelv hatálya alá tartozik.

Hálózati feszültség névleges értéke Ne használja a készüléket szabadban, és semmiképpen se használja esőben!

Szabványosított munkafeszültség A használt piktogramok táblázata .......................................................................Oldal 245 Bevezetés .................................................................................................................Oldal 246 Rendeltetésszerű használat ........................................................................................Oldal 247 A csomag tartalma ...................................................................................................Oldal 247 Az alkatrészek leírása ...............................................................................................Oldal 248 Műszaki adatok........................................................................................................Oldal 249 Biztonsági útmutatások ........................................................................................Oldal 250 Üzembe helyezés előtt ...........................................................................................Oldal 258 Szerelés ....................................................................................................................Oldal 258 A hegesztőpajzs felszerelése ......................................................................................Oldal 258 MIG hegesztés .........................................................................................................Oldal 258 A készülék beállítása tömör hegesztőhuzallal és védőgázzal történő hegesztéshez ...........Oldal 258 A készülék beállítása töltött huzallal, védőgáz nélküli hegesztéshez ................................Oldal 260 Hegesztőhuzal behelyezése .......................................................................................Oldal 260 Üzembe helyezés ....................................................................................................Oldal 261 A készülék be- és kikapcsolása ...................................................................................Oldal 261 Hegesztési eljárás kiválasztása ..................................................................................Oldal 261 Hegesztés ................................................................................................................Oldal 261 Hegesztési varrat készítése ........................................................................................Oldal 263 MMA hegesztés .......................................................................................................Oldal 265 WIG/TIG hegesztés .................................................................................................Oldal 268 Karbantartás és tisztítás ........................................................................................Oldal 268 Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók ..............Oldal 268 EU-megfelelőségi nyilatkozat ................................................................................Oldal 268 Garanciával és szervizeléssel kapcsolatos tudnivalók .......................................Oldal 269 Garanciális feltételek .................................................................................................Oldal 269 Jótállási idő és törvényben előírt kellékszavatossági igények ..........................................Oldal 270 A garancia terjedelme ...............................................................................................Oldal 270 Garanciális eset kezelése ..........................................................................................Oldal 270 Szerviz .....................................................................................................................Oldal 271274

A hegesztőelektróda általi áramütés halálos lehet!

1 max A hálózati áram legnagyobb névleges értéke A hegesztési füstök belélegzése veszélyeztetheti az egészséget. Vigyázat! Áramütés veszélye! A hegesztési szikrák robbanást vagy tüzet okozhatnak. Fontos útmutatás! Az ívfénysugarak károsíthatják a szemet, és bőrsérülést okozhatnak. Környezetbarát módon ártalmatlanítsa a csomagolást és a készüléket!

Az elektromágneses mezők megzavarhatják a szívritmus- szabályozók működését. FIGYELMEZTETÉS Súlyos, akár halálos sérülés veszélye. Figyelem, lehetséges veszélyek! IP21S Védelem típusa Földelőkapocs Egyfázisú statikus frekvenciaátalakító- transzformátor-egyenirányító

Szigetelési osztály Egyenáram Újrahasznosítható anyagokból készült. A hegesztési idő legnagyobb méretezési értéke az időszakos üzemmódban Σ

A hegesztési idő legnagyobb méretezési értéke a folyamatos üzemmódban t ON (max) Kézi ívhegesztés bevonattal ellátott rúdelektródákkal Fém inert-, és aktív gázos hegesztése töltött huzal alkalmazását is beleértve Wolfram inert gázos hegesztés PMSG 200 A2 Multihegesztő készülék z Bevezetés Gratulálunk! Vállalatunk kiváló minőségű terméke mellett döntött. A termékkel még az első üzembe helyezés előtt ismerkedjen meg. Ehhez figyelmesen olvassa el a következő kezelési útmutatót és a biztonsági útmutatásokat. A termék üzembe helyezését csak oktatásban részesített személy végezheti. A KÉSZÜLÉK NE KERÜLJÖN GYEREKEK KEZÉBE!HU

z Rendeltetésszerű használat A készülék MIG hegesztésre (hegesztés hegesztőpálcával és inert gázzal), MMA hegesztésre (hegesztés rúdelektródákkal) és WIG hegesztésre (Wolfram inert gázos hegesztés) alkalmas. Ha olyan tömör hegesztőpálcákat használ, amelyek nem tartalmaznak szilárd formájú védőgázt, akkor kiegészítés képpen védőgázt kell alkalmazni. Tömör alumínium hegesztőhuzal használata esetén Argon védőgázt kell használni. Önvédő töltött huzal használata esetén nincs szükség további gázra. A hegesztőhuzal ebben az esetben por formájában tartalmazza a védőgázt és ez közvetlenül az ívhez kerül. Szabadban történő munkavégzéskor ezáltal a gép nem érzékeny a szélre. Csak a készülékhez alkalmas huzalelektródákat szabad használni. Ez a hegesztőkészülék acél, nemesacél, acéllemez és öntött nyersanyagok kézi ívhegesztésére (MMA hegesztés) alkalmas, megfelelő bevont elektródák használata mellett. Ehhez feltétlenül vegye figyelembe az elektróda gyártójának útmutatásait. Csak a készülékhez alkalmas elektródákat szabad használni. Wolfram inert gáz hegesztésnél (WIG hegesztés) az ebben az üzemeltetési útmutatóban található biztonsági útmutatásokon kívül feltétlenül vegye figyelembe az alkalmazott WIG hegesztőpisztoly üzemeltetési és biztonsági útmutatásait. A termék szakszerűtlen kezelése veszélyes lehet a személyekre, állatokra és vagyontárgyakra. A hegesztőpajzs csak védő hegesztőszemüveggel, valamint megfelelő jelöléssel ellátott előtétszemüveggel együtt használható és alapvetően csak hegesztéshez alkalmazható. A hegesztőpajzs lézerhegesztéshez nem alkalmas! A terméket csak a leírásnak megfelelően és a megadott felhasználási területeken használja. Őrizze meg gondosan ezt az útmutatót. Ha továbbadja a terméket egy harmadik fél számára, mellékelje hozzá az összes dokumentumot. Minden, a rendeltetésszerű használattól eltérő alkalmazás tilos, és adott esetben veszélyes lehet. A garancia nem vonatkozik az útmutató be nem tartásából vagy a nem rendeltetésszerű használatból eredő károkra, és a gyártó céget sem terheli felelősség ilyen esetben. Ipari használat esetén a garancia érvényét veszíti. A rendeltetésszerű használat részét képezi a biztonsági tudnivalók, valamint a szerelési útmutató és a kezelési útmutatóban található üzemeltetési tudnivalók figyelembe- vétele is. A legszigorúbban be kell tartani az érvényes baleset-megelőzési előírásokat. Nem szabad használni a készüléket: nem elegendően szellőztetett helyiségekben, robbanásveszélyes környezetben, csövek kiolvasztására, szívritmus-szabályozót viselő emberek közelében és könnyen lobbanó anyagok közelében. Fennmaradó kockázat Fennmaradó kockázatok mindig vannak, még akkor is, ha a készüléket az előírásoknak megfelelően kezeli. A következő veszélyek léphetnek fel ennek a multihegesztő készüléknek a felépítésével és kivitelével összefüggésben: szem sérülése vakítás miatt, a készülék vagy a munkadarab forró részeinek megérintése (égési sérülések), szakszerűtlen biztosítás esetén baleset- és tűzveszély a szétrepülő szikrák vagy salakdarabok miatt, füstök és gázok egészségre káros kibocsátása levegőhiány, ill. zárt terekben a nem elegendő elszívás miatt. ÚTMUTATÁS: Csökkentse a fennmaradó kockázatokat azzal, hogy a készüléket gondosan, és az előírásoknak megfelelően használja, valamint minden utasítást betart. z A csomag tartalma 1 PMSG 200 A2 Multihegesztő készülék

hegesztőfúvóka, 1,0 mm méretű (előre felszerelt, csak tömör alumínium hegesztőpálcához) jelölés: 1,0 A276

4 hegesztőfúvóka acél-/ töltött huzalhoz (1x 0,6 mm; 1x 0,8 mm; 1x 0,9 mm; 1x 1,0 mm) Vonatkozó átmérő megjelölése: 0,6; 0,8; 0,9; 1,0 1 salakkalapács drótkefével 1 200 g tömör alumínium hegesztőhuzal (előre szerelt) 1,0 mm Ø, típus: ER5356 1 hegesztőpajzs 1 elektródatartó MMA 1 kezelési útmutató 1 földelőkapocs kábellel 1 MIG hegesztőpisztoly hegesztővezetékkel 1 töltött huzal, 200 g, 1,0 mm Ø típus: E71T-GS 5 rúdelektróda (2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm) z Az alkatrészek leírása

Huzaladagoló egység borítása

Hegesztő védőpajzs szerelés után

Földkábel földkapoccsal

ON / OFF főkapcsoló (hálózati ellenőrző lámpával)

Hegesztőáram beállítás forgatókapcsolója

Hegesztőpisztoly fúvókája

Hegesztőpisztoly gombja

Adagológörgők tartója

Tömlőcsomag közvetlen csatlakozóval

Hegesztőfúvóka (0,6 mm)

Hegesztőfúvóka (0,8 mm)

Hegesztőpisztoly nyaka

Hegesztőfúvóka (0,9 mm)

Hegesztőfúvóka (1,0 mm)

Tömör hegesztőhuzal tekercs (alumínium) Ø 1 mm / 200 g (előre szerelt)

Töltött hegesztőhuzal tekercs (acél) Ø 1 mm / 200 g

Hegesztési üzemmód választógomb

Salakkalapács drótkefével

Hegesztőáram beállítás forgatókapcsoló

z Műszaki adatok Bemeneti teljesítmény: 4,5 kW Hálózati csatlakozás: 230 V~ 50 Hz Súly: 8,6 kg Biztosíték: 16 A Hegesztés töltött huzallal: Hegesztőáram: 50–160 A Üresjárati feszültség: U

: 56 V A hálózati áram legnagyobb méretezési értéke: I 1max : 25,7 A A legnagyobb hálózati áram effektív értéke: I 1eff : 11,6 A Hegesztőhuzal dobja max.: kb. 5000 g Hegesztőhuzal átmérője max.: 1,0 mm Jelleggörbe Lapos MMA hegesztés: Hegesztőáram: 30–140 A Üresjárati feszültség: U

: 56 V A hálózati áram legnagyobb méretezési értéke: I 1max : 23,7 A A legnagyobb hálózati áram effektív értéke: I 1eff : 10,7 A Jelleggörbe: Csökkenő WIG hegesztés: Hegesztőáram: 30–200 A Üresjárati feszültség: U

: 52 V A hálózati áram legnagyobb méretezési értéke: I 1max : 27,2 A A legnagyobb hálózati áram effektív értéke: I 1eff : 8,9 A Jelleggörbe: Csökkenő ÚTMUTATÁS: A termék műszaki jellemzői és megjelenése a továbbfejlesztés keretén belül bejelentés nélkül módosulhat. Ennél fogva a jelen használati útmutatóban megadott méretek, tudnivalók és adatok nem garantáltak. A használati útmutató alapján támasztott jogi követeléseknek ezért nincs helyük. ÚTMUTATÁS: Az alábbi szövegben a „készülék” kifejezés a jelen kezelési útmutatóban megnevezett multihegesztő készülékre vonatkozik.loading-circle-1HU

Ne hegesszen olyan tartályokon, edényeken vagy csöveken, amelyek éghető folyadékokat vagy gázokat tartalmaznak vagy tartalmaztak.

FIGYELMEZTETÉS Kerüljön minden közvetlen érintkezést a hegesztőáramkörrel. Az elektródafogó és a földelőkapocs közötti üresjárati feszültség veszélyes lehet – fennáll az áramütés veszélye. Ne tárolja a készüléket nedves vagy vizes környezetben vagy esőben. Itt az IP21S szerinti védőrendelkezés érvényes. Védje a szemét az erre szolgáló védőüvegekkel (DIN 9–10 fokozat), amelyeket a készülékhez mellékelt hegesztőpajzsra kell erősítenie. Hordjon kesztyűt és száraz, olajtól és zsírtól mentes védőöltözéket, hogy megvédje a bőrét az ív UV-sugárzásától.

FIGYELMEZTETÉS Ne használja a hegesztési áramforrást csövek kiolvasztására. Vegye figyelembe: Az ív sugárzása károsíthatja a szemet, és égéseket okozhat a bőrön. Ívhegesztés során szikrák és megolvadt fémcseppek keletkeznek, a hegesztett munkadarab izzani kezd, és viszonylag hosszú ideig nagyon forró marad. Ezért ne érintse meg puszta kézzel a mun- kadarabot. Ívhegesztésnél egészségre káros gőzök szabadulnak fel. Ügyeljen arra, hogy lehetőleg ne lélegezze be ezeket. Védje magát az ív veszélyes hatásaitól, és tartsa a minimális 2m távolságban a munkában részt nem vevő személyeket az ívtől. FIGYELEM! A hegesztőkészülék üzemelése közben – a csatlakoztatási ponton fennálló hálózati feltételektől függően – zavarok léphetnek fel más fogyasztók feszültségellátásában. Bizonytalanság esetén forduljon az energiaszolgáltatójához. A hegesztőkészülék üzemelése közben zavarok fordulhatnak elő más készülékek, pl. hallókészülékek, szívritmus-szabályozók stb. működésében. z Veszélyforrások ívhegesztésnél Az ívhegesztés során számos veszélyforrás adódik. Ezért a hegesztő számára nagyon fontos a következő szabályok betartása, hogy elkerülje a maga vagy mások veszélyeztetését és a személyi sérülést280

vagy a készülék károsodását. Kizárólag elektromos szakemberre bízza a hálózati feszültség felőli oldalon, pl.a kábeleken, villásdugaszokon, dugaszolóal- jzatokon stb. esedékes munkáknak a nemzeti és a helyi előírások szerinti elvégzését. Kizárólag elektromos szakemberre bízza a hálózati feszültség felőli oldalon, Pl.: kábeleken, villásdugaszokon, dugaszolóaljzatokon stb. esedékes munkáknak a nemzeti és a helyi előírások szerinti elvégzését. Baleset esetén azonnal válassza le a hegesztőkészüléket a hálózati feszültségről. Elektromos érintési feszültség fellépése esetén kapcsolja ki azonnal a készüléket, és ellenőriztesse elektromos szakemberrel. A hegesztőárami oldalon mindig ügyeljen a jó elektromos érintke- zésekre. Hegesztéskor mindig hordjon mindkét kezén szigetelő kesztyűt. Ezek megvédik az áramütésektől (hegesztő áramkör üresjárati feszültsége), a káros sugárzásoktól (hőhatás és UV-sugárzás), valamint az izzó fémtől és a szétfröccsenő heganyagtól. Hordjon jól tartó, szigetelő lábbelit. A lábbeliknek nedves helyen is szigetelniük kell. Félcipők nem alkalmasak erre a célra, mert a leeső, izzó fémcseppek égési sérüléseket okozhatnak. Hordjon alkalmas védőöltözéket, ne szintetikus anyagú ruhadara- bokat. Ne nézzen védelem nélkül az ívbe, csak az előírásnak megfelelő, DIN szerinti védőüveggel ellátott hegesztőpajzsot használjon. Az ív az elvakítást, illetve égést okozó fény- és hősugarak mellett ultraibolya sugarakat is kibocsát. Ez a láthatatlan ultraibolya-sugár nem kielégítő védelem esetén pár óra lappangás után jelentkező, nagyon fájdalmas kötőhártya-gyulladást okoz. Emellett az ultraibolya-sugárzás a nem védett testfelületeken a leégéshez hasonló égési sérülést okoz. Az ív közelében tartózkodó személyek vagy kisegítők figyelmét is fel kell hívni a veszélyekre, és el kell látni őket a szükséges védő- eszközökkel. Szükség esetén védőfalakat is fel kell állítani. Hegesztésnél, főleg kisebb helyiségekben, gondoskodjon elegendő friss levegő bevezetéséről, mert munka közben füst és káros gázok keletkeznek. A gázok, tüzelőanyagok, ásványolajok vagy hasonló anyagok tárolására szolgáló tartályokon tilos hegesztési munkákat végezni, – még akkor sem, ha már régen kiürítették ezeket – mivel a maradványok miatt fennáll a robbanás veszélye.HU

Tűz- vagy robbanásveszélyes helyiségekben különleges előírások vannak érvényben. Olyan hegesztett kötéseket, amelyek nagy igénybevételeknek vannak kitéve, és amelyeknek meghatározott biztonsági követel- ményeket kell teljesíteniük, csak speciálisan kiképzett és vizsgázott hegesztők alakíthatnak ki. Példák erre a nyomástartó edények, vezetősínek, vonóhorgok és vonófejek stb. FIGYELEM! Csatlakoztassa a földelőkapcsot olyan közel a hegesztés helyéhez, amennyire csak lehet, hogy a hegesztőá- ramnak a lehető legrövidebb utat kelljen megtennie az elektródától a testcsatlakozásig. Soha ne csíptesse a testvezetéket a hegesz- tőkészülék házára! Sohase csatlakoztassa a földkapcsot olyan földelt darabokhoz, amelyek távol vannak a munkadarabtól, pl. a helyiség másik sarkában lévő vízcsőhöz. Ellenkező esetben ugyanis előfordulhat, hogy megsérül annak a helyiségnek a védő- vezetékes rendszere, amelyben éppen hegeszt. Ne használja esőben a hegesztőkészüléket. Ne használja nedves környezetben a hegesztőkészüléket. Csak sík helyre állítsa a hegesztőkészüléket. A kimenet 20 °C környezeti hőmérsékletre van méretezve. Magasabb hőmérsékleten a hegesztési idő csökkenhet. ÁRAMÜTÉS OKOZTA VESZÉLY: A hegesztőelektróda miatti elektromos áramütés halálos lehet. Ne hegesszen esőben és hóban. Hordjon száraz, szigetelt kesztyűt. Ne fogja meg puszta kézzel az elektródát. Na hordjon nedves vagy károsodott kesztyűt. Védje magát áramütés ellen a munkadarab elszigetelésével. Ne nyissa fel a készülék házát. HEGESZTÉSI FÜST MIATTI VESZÉLY: A hegesztési füst belélegzésre károsíthatja az egészséget. Ne tartsa a fejét a füstbe. A készüléket nyitott területeken használja. Szellőztessen a füst elvezetéséhez. HEGESZTÉSI SZIKRÁK MIATTI VESZÉLY: A hegesztési szikrák robbanást vagy tüzet okozhatnak. Tartsa távol az éghető anyagokat a hegesztéstől. Ne hegesszen éghető anyagok mellett. A hegesztési szikrák tüzet okozhatnak. Tartson készenlétben egy tűzoltó készüléket, és legyen a helyszínen egy megfigyelő, aki azonnal segíteni tud. Ne hegesszen hordókon vagy bármilyen zárt tartályon. ÍVFÉNYSUGARAK MIATTI VESZÉLY: Az ívfénysugarak károsíthatják a szemet, és bőrsérülést okozhatnak.282

Hordjon kalapot és védőszemüveget. Hordjon hallásvédő eszközt és magas nyakú inget. Hordjon hegesztősisakot, és ügyeljen a megfelelő szűrőbeállításokra. Hordjon teljes testet védő öltözéket. ELEKTROMÁGNESES MEZŐK MIATTI VESZÉLY: A hegesztőáram elektromágneses mezőt hoz létre. Ne használja együtt orvosi implantátumokkal. Sohase tekerje a teste köré a hegesztővezetékeket. Vezesse egymással párhuzamosan a hegesztővezetékeket. z Hegesztőpajzzsal kapcsolatos biztonsági tudnivalók

A hegesztési munkák megkezdése előtt győződjön meg egy világos fényforrás (pl.öngyújtó) segítségével a hegesztőpajzs megfelelő működéséről. A hegesztéskor kifröccsenő anyagok károsíthatják a védőüveget. Azonnal cserélje ki a károsodott vagy megkarcolódott védőüvegeket. Haladéktalanul cserélje ki a károsodott vagy erősen elszennyeződött, ill. összefröcskölt alkatrészeket. A készüléket csak a 16. életévüket betöltött személyek üzemeltethetik. Ismerkedjen meg a hegesztéssel kapcsolatos biztonsági előírá- sokkal. Vegye figyelembe ehhez a hegesztőkészüléke biztonsági tudnivalóit is. Hegesztéskor mindig vegye fel a hegesztősisakot. Ha nem hasz- nálja, akkor annak súlyos retinasérülések lehetnek a következményei. Hegesztéskor mindig hordjon védőöltözéket. Hegesztőüveg nélkül soha ne használja a hegesztőpajzsot. Fennáll a szem károsodásának veszélye! Időben cserélje ki a védőüveget a jó átláthatóság és a fáradság- mentes munkavégzés érdekében., z Megnövekedett elektromos veszéllyel bíró környezet Fokozott elektromos veszélyt hordozó környezetben történő hegesztési munkák során be kell tartani a következő biztonsági útmutatásokat. Megnövekedett elektromos veszéllyel üzemelő környezetet például a következő helyeken találhat: olyan munkahelyeken, ahol a mozgástér korlátozott, vagyis a hegesztő személy erőltetett testtartásban (pl. térdelve, ülve, fekve) dolgozik, és elektromos áramot vezető alkatrészeket érint; olyan munkahelyeken, amelyeket részben vagy teljesen vezetőképes anyagok határolnak, és ahol fokozott veszélyt jelent, ha a hegesztő figyelmetlenségből vagy véletlenül megérinti az elektromosan vezető alkatrészeket;HU

vizes, nedves vagy forró munkahelyeken, ahol a levegő pára- tartalma vagy az izzadság jelentősen lecsökkenti az emberi bőr ellenállását vagy a védőfelszerelés szigetelőképességét. Fémlétra vagy állvány is létrehozhat fokozott elektromos veszélyt hordozó környezetet. Ilyen környezetekben történő munkavégzéskor használjon szigetelt alátéteket vagy közbetéteket, továbbá testének a földeléstől való elszigetelése érdekében hordjon bőrből vagy más szigetelő anyagból készült kesztyűt és sapkát. A hegesztési áramforrásnak a munkaterü- leten, ill. az elektromosan vezető felületeken kívül, illetve olyan helyen kell elhelyezkednie, ahol a hegesztő személy nem éri azt el. A hálózati áram által meghibásodás esetén okozott áramütés ellen további védelmet jelenthet egy életvédelmi relé (hibaáram-védőkap- csoló, FI relé) közbeiktatása, amely legfeljebb 30 mA szivárgóáram esetén működésbe lép, és amin keresztül a közelben lévő összes, hálózatról üzemelő berendezés megtáplálása történik. Az életvédelmi relének valamennyi áramtípushoz alkalmasnak kell lennie. A hegesztési áramforrás vagy a hegesztőáramkör gyors elektromos leválasztásához könnyen elérhető eszközöknek kell rendelkezésre állniuk (pl. vészkikapcsoló berendezés). Ha elektromos szempontból veszélyes körülmények között használja a hegesztőkészüléket, akkor a készülék kimenő feszültsége üresjáratban nem lehet magasabb, mint 113 V (csúcsérték). Ez a hegesztőkészülék a kimeneti feszültsége alapján használható ezekben az esetekben. z Hegesztés szűk terekben Szűk terekben végzett hegesztés során mérgező gázok miatti veszélyhelyzet jöhet létre (fulladásveszély). Szűk terekben csak akkor szabad hegeszteni, ha olyan szakképzett személy van a munkaterület közvetlen közelében, aki vészhelyzetben be tud avatkozni. Ilyenkor a hegesztési folyamat megkezdése előtt szakértői értékelést kell végeztetni annak meghatározására, hogy milyen lépésekre van szükség a munkavégzés biztonságának garantálására, és a tényleges hegesztési folyamat során milyen óvintézkedéseket kell megtenni.284

z Üresjárati feszültségek összeadódása Ha egyidejűleg egynél több hegesztési áramforrást működtet, akkor azok üresjárati feszültségei összeadódhatnak, és fokozott elektromos veszélyt okozhatnak. A hegesztési áramforrásokat úgy kell csatlakoztatni, hogy ez a veszély minimálisra csökkenjen. Az egyes hegesztési áramforrásokat, azok különálló vezérléseivel és csatlakozóival együtt, egyértelműen meg kell jelölni, hogy felismerhető legyen, melyik alkatrész melyik hegesztő áramkörhöz tartozik. z Védőöltözék Munka közben a hegesztő személy teljes testét védeni kell megfelelő öltözékkel, továbbá védeni kell az arcát sugárzás és égési sérülések ellen. Vegye figyelembe a következő lépéseket: – A hegesztési munkák megkezdése előtt vegye fel a védőöltözéket. – Húzzon kesztyűt. – A légáramlás biztosítása érdekében nyissa ki az ablakokat, vagy használjon ventilátort. – Hordjon védőszemüveget és szájmaszkot. Hordjon mindkét kezén alkalmas anyagból (bőrből) készült hosszú kesztyűt. Ennek kifogástalan állapotban kell lennie. Hordjon a célra alkalmas kötényt, hogy védje az öltözékét a szétrepülő szikrák és a megégés ellen. Ha a munka, pl. a fej feletti hegesztés jellege megköveteli, akkor hordjon védőöltözéket és szükség esetén fejvédőt is. VÉDELEM SUGARAK ÉS MEGÉGÉS ELLEN A munkahelyen egy „Vigyázat! Ne nézzen a lángba!” feliratú tábla kifüggesztésével utalni kell a szemsérülés veszélyére. Lehetőség szerint úgy kell elkeríteni a munkahelyeket, hogy védve legyenek a közelben tartózkodó személyek. Az illetékteleneket távol kell tartani a hegesztési munkáktól. Helyhez kötött munkahelyek közvetlen közelében ne legyenek világosak vagy tükrözőek a falak. Az ablakokat legalább fejma- gasságig védeni kell (pl. megfelelő festéssel) a sugarak átengedése vagy visszaverődése ellen. z A készülék EMC szerinti besorolása Az IEC 60974-10 irányelv értelmében itt egy 'A' elektromágneses összeférhetőségi osztályba sorolt hegesztőkészülékről van szó.HU

Az 'A' osztályba sorolt készülékek olyan készülékek, amelyek a lakóterületeken kívül és az olyan területeken kívül, amelyek közvet- lenül csatlakoznak lakóépületeket (is) ellátó kisfeszültségű hálózathoz, minden területen alkalmazhatók. Az 'A' osztályba tartozó készülékeknek meg kell felelniük az 'A' osztályra jellemző határértéknek. FIGYELMEZTETÉS: Az 'A' osztályba sorolt készülékek csak ipari környezetben történő üzemeltetésre alkalmasak. A fellépő hálózati valamint kisugárzott interferenciák miatt előfordulhatnak olyan prob- lémák, amelyek egyéb területeken megnehezítik az elektromágneses összeférhetőség biztosítását. A készülékek annak ellenére elektromágneses interferenciákat okoz- hatnak az erre érzékeny berendezésekben és készülékekben, hogy a megfelel az irányelv kibocsátási határértékeinek. Az olyan inter- ferenciákért, amelyek az elektromos ívvel való munkavégzés során történnek, a felhasználó felel és a felhasználónak kell a megfelelő védelmi intézkedéseket meghoznia. Ennek során a felhasználónak különösen figyelembe kell vennie a következőket: – hálózati, vezérlő, jel- és távközlési vezetékek – számítógéppel és más, mikroprocesszorral vezérelt készülékek – televíziós, rádiós és más lejátszó készülékek – elektronikus és elektromos biztonsági berendezések – Szívritmus-szabályozót vagy hallókészüléket viselő emberek – Mérő és kalibráló berendezések – egyéb, közelben lévő berendezések zavarállósága – Napszak, amelyben a munkát elvégzik. A lehetséges kisugárzott interferenciák elkerülése érdekében a követ- kezőket javasoljuk: – A hálózati csatlakozót lássa el hálózati szűrővel – Rendszeresen tartsa karban és tartsa ápolt állapotban a készü- léket – tekerje le teljesen a hegesztővezetékeket, és lehetőleg párhuza- mosan vezesse őket a talajjal – Az interferencia általi károsodásra érzékeny készülékeket és berendezéseket lehetőleg el kell távolítani a munkaterületről, vagy le kell árnyékolni ezeket. Útmutatás! Ez a berendezés megfelel az IEC 61000-3-12 szabványnak, feltéve, hogy az Ssc rövidzárlati teljesítmény nagyobb vagy egyenlő, mint 4433,25 kW a felhasználó ellátása és a közműhálózat közötti kapcsolódási ponton. A készülék telepítőjének vagy felhasználójának felelőssége – szükség esetén az elosztóhálózat üzemeltetőjével való286

konzultációt követően –, hogy a készüléket csak olyan hálózatra csatlakoztassa, amelynek Ssc rövidzárlati teljesítménye 4433,25 kW-nál nagyobb vagy egyenlő azzal. Útmutatás! A készüléket csak olyan helyiségekben szabad használni, amelyek fázisonként legalább 100 A teherbírással rendelkeznek. z Üzembe helyezés előtt Vegyen ki minden alkatrészt a csomagolásból, és ellenőrizze, hogy nem láthatók-e sérülések a multihegesztő készüléken vagy az egyes alkatrészeken. Ha lát ilyeneket, akkor ne használja a multihegesztő készüléket. Vegye fel a kapcsolatot a gyártóval a megadott szervizcímen. Távolítsa el az összes védőfóliát és az egyéb szállítási csomagolásokat. Ellenőrizze a szállítmány teljességét. z Szerelés z A hegesztőpajzs felszerelése Tegye be a sötét hegesztőüveget

a felirattal felfelé a pajzstestbe

(lásd a C ábrán). Ehhez szükség esetén az első oldala felől nyomja meg a lemezt, amíg az a helyére nem pattan. A sötét hegesztőüveg

feliratozásának ekkor látszania kell a védőpajzs első oldala felől. Tolja be a fogantyút

belülről a pajzstest megfelelő nyílásába annyira, hogy beugorjon (lásd a D ábrán). z MIG hegesztés FIGYELEM: Küszöbölje ki az elektromos áramütés, a balesetek és a sérülések kockázatát. Ennek érdekében minden egyes karbantartás vagy munkaelőkészítő tevékenység előtt húzza ki a hálózati dugaszt az aljzatból. ÚTMUTATÁS: Alkalmazástól függően különböző hegesztőhuzalokra lehet szükség. Jelen készülék 0,6–1,0 mm átmérőjű hegesztőhuzalokkal használható. Az adagológörgőnek, a hegesztőfúvókának és a huzal keresztmetszetének mindig egymáshoz illőnek kell lennie. A készülék legfeljebb 5000 g-os huzaltekercsekig alkalmas. Alumínium hegesztéséhez használjon alumíniumhuzalt, acél és vas hegesztéséhez pedig acélhuzalt. z A készülék beállítása tömör hegesztőhuzallal és védőgázzal történő hegesztéshez A tömör hegesztőhuzallal és védőgázzal történő hegesztés megfelelő csatlakozásait az S ábra mutatja be. A mellékelt tömör alumínium huzal használata esetén Argon védőgázt (a csomag nem tartalmazza) kell használni.HU

Illessze be a dugaszt

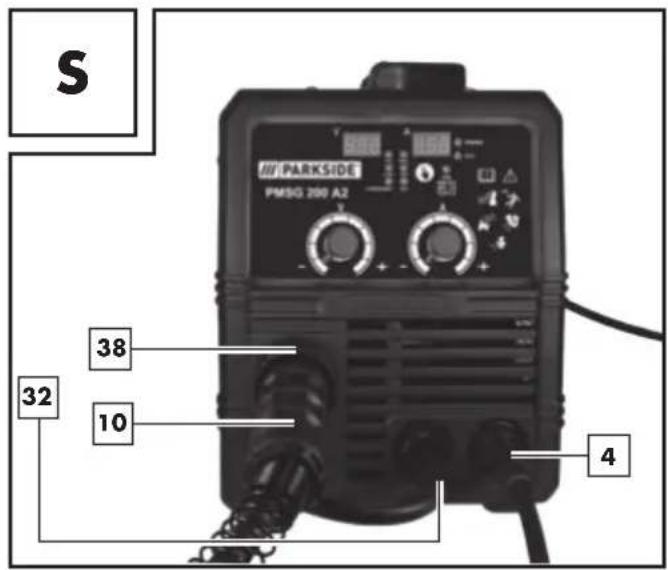

a „+” jelölésű csatlakozóba (lásd az S ábrán). A rögzítéshez forgassa el óramutató járásával egyező irányban. Bizonytalanság esetén forduljon szakemberhez. Ekkor a közvetlen csatlakozójú tömlőcsomagot

csatlakoztassa a megfelelő csatlakozóhoz (lásd az S ábrán). A rögzítőgyűrű

óramutató járásával egyező irányban történő meghúzásával rögzítse a csatlakozót. Csatlakoztassa a testkábelt

a megfelelő, „-” jelölésű csatlakozóhoz (lásd az S ábrán). A rögzítéshez forgassa el óramutató járásával egyező irányba a csatlakozót.

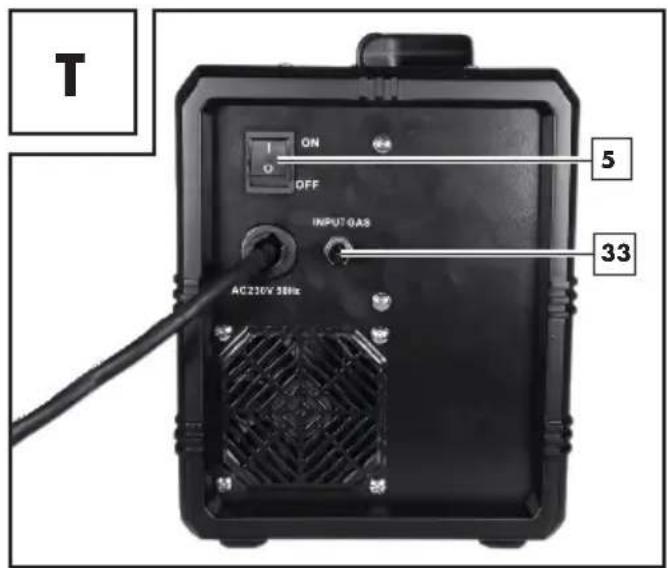

Húzza le a védőkupakot a gázcsatlakozóról

Ezt követően csatlakoztassa a védőgáz bevezetését a nyomáscsökkentővel (a csomag nem tartalmazza) a gázcsatlakozóhoz

(lásd a T ábrán). Amennyiben nem belső szilárd védőgázport tartalmazó töltött huzalt használ, védőgázt kell alkalmazni. Szükség esetén tartsa be a nyomáscsök- kentő útmutatásait is (a csomag nem tartalmazza). A beállítandó gázáramlás irányértékének megállapításához a következő képletet lehet alkalmazni: Huzalátmérő mm-ben x 10 = gázáramlás l/percben Egy 0,8 mm-es huzalhoz pl. kb. 8 l/perc érték jön ki.

z A készülék beállítása töltött huzallal, védőgáz nélküli hegesztéshez Ha por formájú védőgázzal töltött huzalt használ, akkor nincs szükség külső védőgáz odavezetésre. Illessze be a dugaszt

a „-” jelölésű csatlakozóba. A rögzítéshez forgassa el óramutató járásával egyező irányban. Bizonytalanság esetén forduljon szakemberhez. Ekkor a közvetlen csatlakozójú tömlőcsomagot

csatlakoztassa a megfelelő csatlakozóhoz. A rögzítőgyűrű

óramutató járásával egyező irányban történő meghúzásával rögzítse a csatlakozót. Csatlakoztassa a testkábelt

a megfelelő, „+” jelölésű csatlakozóhoz és a rögzítéshez forgassa el óramutató járásával egyező irányba a csatlakozót. z Hegesztőhuzal behelyezése A kioldógomb felfelé nyomásával oldja ki és nyissa ki a huzaladagoló egység

burkolatát. A tekercstartó

óramutató járásával ellentétes irányba forgatásával oldja ki a tekercs egységet (lásd az F ábrán). Húzza le a tekercstartót

a tengelyről (lásd az F ábrán). ÚTMUTATÁS: Ügyeljen arra, hogy ne oldódjon le a huzal vége, és ezáltal ne tekeredjen le önmagától a tekercs. A huzal végét csak a szerelés során szabad megoldani. Csomagolja ki teljesen a hegesztőhuzal hegesztőtekercset

úgy, hogy akadálytalanul le lehessen tekerni. Még ne oldja meg a huzal végét. Tegye fel a huzaltekercset a tengelyre. Ügyeljen arra, hogy a tekercs le legyen tekerve a huzalátve- zetés

oldalán (lásd a G és az M ábrán). Tegye fel ismét a tekercstartót

és reteszelje úgy, hogy megnyomja és elfordítja az óramutató járásával ellenkezően (lásd a G ábrán). Lazítsa meg a beigazító csavart

és fordítsa lefelé (lásd a H ábrán). Fordítsa el oldalra a nyomógörgős egységet

(lásd az I ábrán). Lazítsa meg az adagológörgő tartóját

úgy, hogy elforgatja az óramutató járásával ellentétes irányban, majd előrefelé lehúzza (lásd a J ábrán). Ellenőrizze az adagológörgő

felső oldalán, hogy meg van-e adva a megfelelő huzalvastagság. Szükség esetén meg kell fordítani, vagy ki kell cserélni az adagológörgőt

(lásd az N ábrán). A melléklelt hegesztőhuzalt (Ø 1,0 mm) az adagológörgőben

a megadott Ø 1,0mm-es huzalvastagsággal kell használni. A hegesztőhuzalnak a felső horonyban kell lennie! Tegye fel ismét az adagológörgő tartóját

és az óramutató járásával egyezően húzza meg. Távolítsa el a hegesztőpisztoly fúvókáját

úgy, hogy meghúzza és elforgatja az óramutató járásával egyezően (lásd a K ábrán). Csavarja ki a hegesztőpisztoly fúvókáját

(lásd a K ábrát). Vezesse el a közvetlen csatlakozójú tömlőcsomagot

lehetőleg egyenesen a hegesztőkészüléktől (tegye le a földre). Vegye ki a huzal végét a tekercs széléből (lásd az L ábrán). Vágja le a huzal végét huzalvágóval vagy csípőfogóval, és távolítsa el a huzal károsodott, meghajlott végét (lásd az L ábrán). ÚTMUTATÁS: A hegesztőhuzalt végig feszesen kell tartani, hogy elkerülhető legyen a leoldódás vagy letekeredés! Célszerű ezeket a munkákat második személy bevonásával elvégezni. Tolja át a hegesztőhuzalt a huzalátvezetőn

(lásd az M ábrán). Vezesse el a hegesztőhuzalt az adagológörgő

mentén, és tolja be a tömlőcsomag tartójába

(lásd az N ábrán). Fordítsa el a nyomógörgő egységet

az adagológörgő irányába

(lásd az O ábrán). Akassza be a beállítócsavart

(lásd az O ábrán).HU

Állítsa be az ellennyomást a beállítócsavarral

. A hegesztőhuzalnak stabilan, de szorítás nélkül kell ülnie a nyomógörgő és az adagológörgő

között a felső vezetőben (lásd az O ábrán). Kapcsolja be a hegesztőkészüléket a főkapcsolójánál

(lásd az A ábrán). Nyomja meg a hegesztőpisztoly gombját

Most a huzaladagoló rendszer áttolja a hegesztőhuzalt a tömlőcsomagon

és a hegesztőpiszto- lyon

Amint 1–2 cm-rel túlnyúlik a hegesztőhuzal a hegesztőpisztoly nyakán

, engedje el a hegesz- tőpisztoly gombját

(lásd a P ábrán). Kapcsolja ki a hegesztőkészüléket. Csavarja be újra a hegesztőfúvókát

. Ügyeljen arra, hogy a hegesztőfúvóka

megfeleljen a használt hegesztőhuzal átmérőjének (lásd a Q ábrán). A mellékelt hegesztőhuzal használata esetén a hegesztőpisztolyt

az 1,0, illetve az 1,0 AL jelölésnél kell használni tömör alumínium hegesztőhuzallal. Tolja fel újra a hegesztőpisztoly fúvókáját

jobbra elforgatva a hegesztőpisztoly nyakára

(lásd az R ábrán). FIGYELMEZTETÉS Az áramütés, sérülés vagy bármilyen károsodás elkerülése érdekében húzza ki minden egyes karbantartás vagy munkaelőkészítő lépés előtt a hálózati dugaszt az aljzatból. z Üzembe helyezés z A készülék be- és kikapcsolása Kapcsolja be a hegesztőkészüléket a főkapcsolójánál

. Húzza ki az aljzatból a hálózati dugaszt, ha hosszabb időn keresztül nem használja a hegesztőkészüléket. Csak ekkor lesz teljesen árammentes a készülék. z Hegesztési eljárás kiválasztása A hegesztési üzemmód választógomb

működtetésével állítsa be a hegesztési üzemmódot. Választhat az Al (alumíniumhegesztés), MIG, MAG és FLUX (töltőhuzal) között. A feszültség és az áram ezután a

forgókapcsolókon állítható be. Az alumíniumhuzal, valamint a 0,8 mm-es tömörhuzal és az 1,0 mm-es folyósított huzal esetében a SYN üzemmód választható. Ebben az üzemmódban az áram és a feszültség már egymáshoz van igazítva. Ez különösen a tapasztalatlan felhasználók számára ajánlott. A SYN aktiválásához először válassza ki a kívánt hegesztési módot, majd nyomja meg és tartsa lenyomva a hegesztési mód

kiválasztó gombot kb. 2 másodpercig. Az optimális hegesztési beállításokat minden esetben egy próbadarabon kell meghatározni. z Hegesztés Túlterhelésvédelem A hegesztőkészüléket automatikus védőberendezés (termosztát automatikus újbóli bekapcsolással) védi a termikus túlterheléssel szemben. Túlterhelés esetén a védőberendezés megszakítja az áramkört. Az O.H. jelzés

világít. A védőberendezés bejelzésekor hagyja lehűlni a készüléket. Kb. 15 perc elteltével a készülék ismét üzemkész. Túláramjelzés Hibás használat esetén a kimeneti áramerősség túllépheti az előirányzott maximális értéket. Ebben az esetben a védőberendezés megszakítja az áramkört és a kijelzőn az „O.C.” túláram290

figyelmeztetés világít. Ha megjelenik a túláram figyelmeztetés, akkor a főkapcsolónál

kapcsolja ki a készüléket. Kb. 15 perc elteltével a készülék ismét üzemkész és a főkapcsolóval

bekapcsolható. Hegesztőpajzs FIGYELMEZTETÉS EGÉSZSÉGET FENYEGETŐ VESZÉLY! Ha nem használja a hegesztőpajzsot, akkor az ívből kiinduló, egészségre káros ultraibolya sugarak és a hő megsérthetik a szemét. Mindig használja a hegesztőpajzsot, amikor hegeszt. FIGYELMEZTETÉS ÉGÉSI SÉRÜLÉS VESZÉLYE! A hegesztett munkadarabok nagyon forróak, ezért könnyen megégetheti magát velük. Mindig használjon fogót a meghegesztett, forró munkadarabok mozgatásához. FIGYELEM: MIG hegesztés esetén alumíniumhoz 2,0 mm – 3,0 mm, vashoz/acélhoz 0,8 mm – 3,0 mm anyagvastagságot javaslunk. A hegesztőkészülék elektromos csatlakoztatását követően járjon el a következők szerint: Kösse össze a testkábel testkapcsát

a hegesztendő munkadarabbal. Ügyeljen a jó elektromos érintkezésre. A hegesztendő helyen a munkadarabot meg kell tisztítani a rozsdától és a festéktől. A hegesztőhuzal átmérőjének, az anyag vastagságának és a kívánt beégetési mélységnek megfelelően válassza meg a kívánt hegesztőáramot. Helyezze a hegesztőpisztoly fúvókát

a munkadarabon arra helyre, ahol hegeszteni kíván és tartsa az arca elé a hegesztőpajzsot

A hegesztőhuzal továbbításához nyomja meg a hegesztőpisztoly gombját

. Ha létrejött az ív, akkor a készülék hegesztőhuzalt továbbít a hegesztőfürdőbe. A hegesztőáram optimális beállítását egy próbadarabon végzett tesztek segítségével határozhatja meg. A jól beállított ívfénynek lágy, egyenletes zümmögő hangja van. Durva vagy erős pattogás esetén kapcsoljon fel egy magasabb teljesítményszintre (növelje a hegesztési áramot). Ha elég nagy a hegesztőlencse, akkor vezesse végig a hegesztőpisztolyt

lassan a kívánt él mentén. Lehetőség szerint legyen kicsi a távolság a hegesztőpisztoly fúvókája és a munkadarab között (semmiképpen se nagyobb mint 10 mm). Adott esetben enyhén lengesse meg, hogy valamennyire megnövelje a hegesztőfürdőt. A kevésbé tapasztaltak számára az első nehézséget a megfelelő ív létrehozása okozza. Ehhez megfelelően kell beállítani a hegesztőáramot. A beégetési mélységnek (ami a hegesztőhuzal mélysége az anyagban) a lehető legnagyobbnak kell lennie, de a hegesztőfürdő nem eshet át a munkadarabon. Ha a hegesztőáram túl alacsony, akkor a hegesztőhuzal nem képes megfelelően megolvadni. Ennek következtében a hegesztőhuzal újra és újra bemerül a hegesztőfürdőbe egészen a munkadarabig. A salakot csak a varrat lehűlése után szabad eltávolítani. Hegesztés folytatása félbehagyott varraton: Először is távolítsa el a salakot a toldási helyről. Gyújtsa meg a varrat fugájában az ívet, vigye a kapcsolódási helyre, olvassza fel alaposan, és folytassa a hegesztési varratot.HU

Az áram és a feszültség megfelelő paramétereinek beállítása alumínium hegesztéséhez alumíniumhuzallal. Az alumínium hegesztéséhez alacsonyabb feszültségeket javaslunk mint a vas/acél hegesztéséhez. A megfelelő feszültségtartomány beállításához a következő módon járjon el: A „Készülék beállítása tömör hegesztőhuzallal és védőgázzal történő hegesztéshez” szakaszban leírtaknak megfelelően készítse elő a készüléket. A hegesztési üzemmód választógomb

használatával az alumíniumhuzal hegesztéséhez válassza ki a „1.0/Al(5356)” beállítást. 2 mm vastag alumíniumlemez hegesztéséhez irányértékként 14,5 Volt feszültség és 91 amper áramerősség állítható be. A hegesztési mód kiválasztása alatt leírt SYN üzemmód itt is használható. Az optimális hegesztési beállításokat egy próbadarabon lehet megállapítani. VIGYÁZAT!: Ne feledje, hogy hegesztés után a hegesztőpisztolyt mindig szigetelt helyre kell letennie. A hegesztési munkák befejezése után vagy szünetekben mindig kapcsolja ki a hegesztőkészüléket, és mindig húzza ki a hálózati dugaszt az aljzatból. z Hegesztési varrat készítése Pontvarrat vagy lökőhegesztés Előre tolja a hegesztőpisztolyt. Eredmény: A beégetési mélység kisebb, a varrat szélesebb, a varrat felső része (a hegesztési varrat látható felülete) laposabb, és a kötéshiba-tűrés (hiba az anyag megolvadásában) nagyobb lesz. Húzóvarrat vagy húzóhegesztés Elhúzza a hegesztőpisztolyt a hegesztési varrattól (U ábra). Eredmény: A beégetési mélység nagyobb, a varrat keskenyebb, a varrat felső része magasabb, és a kötéshiba-tűrés kisebb lesz. Hegesztett kötések A hegesztéstechnikának két alapvető kötéstípusa létezik: Tompa- (külső sarok) és sarokhegesztés (belső sarok és átfedés). Tompahegesztett kötések Maximum 2 mm anyagvastagságú tompahegesztett kötések esetén a hegesztési éleket teljesen egymásra illesztik. Ennél vastagabb anyag esetén 0,5–4 mm távolságot kell választani. Az ideális távolság a hegesztett anyagtól (alumínium, ill. acél), az anyag összetételtől, valamint a kiválasztott hegesztési módtól függ. Ezt a távolságot egy próba munkadarabon lehet megállapítani. Lapos tompahegesztett kötések A hegesztéseket lehetőség szerint megszakítás nélkül és elegendő behatolási mélységgel kell elkészíteni, ezért különösen fontos a jó előkészítés. A hegesztés minőségét befolyásoló tényezők a következők: áramerősség, a hegesztési élek közötti távolság, a hegesztőpisztoly dőlésszöge és a hegesztőhuzal átmérője. Minél meredekebb szögben tartja a hegesztőpisztolyt a munkadarabhoz, annál nagyobb lesz a behatolási mélység és fordítva.292

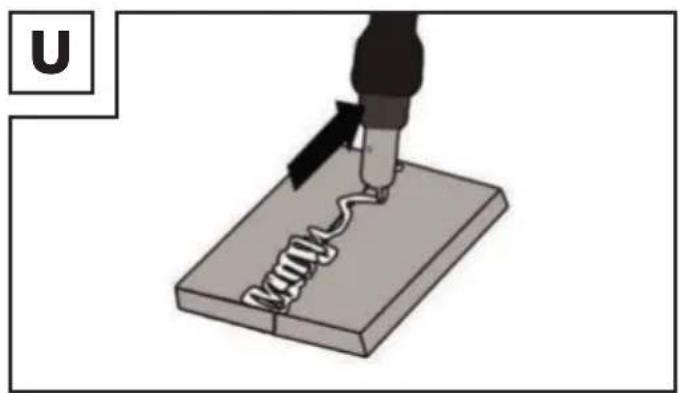

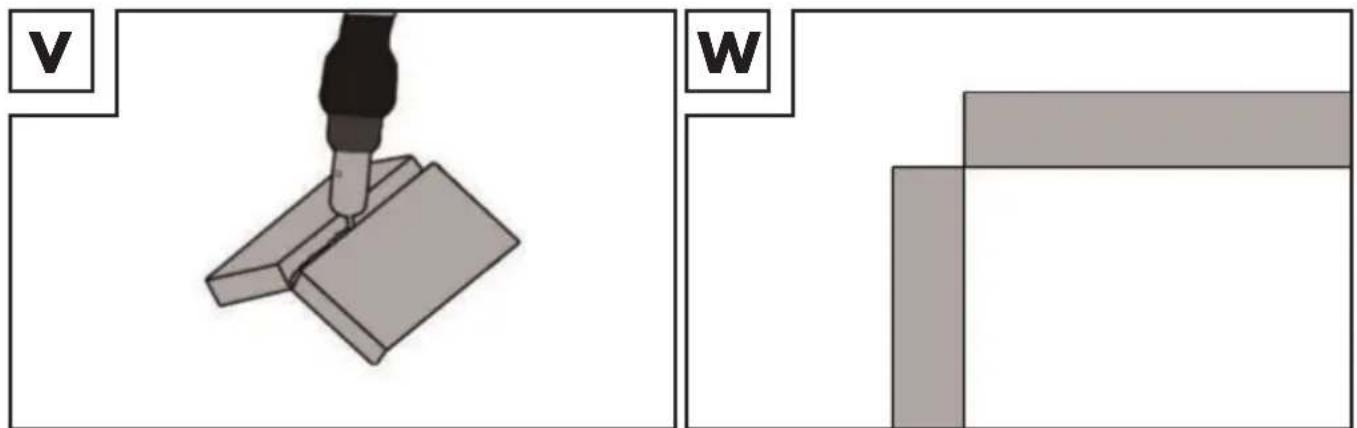

Ahhoz, hogy megelőzhetők vagy csökkenthetők legyenek az anyag keményedése során bekövetkező deformálódások, célszerű valamilyen eszközzel rögzíteni a munkadarabokat. El kell kerülni a hegesztett struktúra megmerevedését, hogy megakadályozhatók legyenek a hegesztési törések. Ezek a nehézségek csökkenthetők, ha úgy lehet elforgatni a munkadarabot, hogy a hegesztést két szemközti irányú menetben lehessen elvégezni. Hegesztett kötések a külső sarkon Ennél a módnál nagyon egyszerű az előkészítés (V, W ábra).

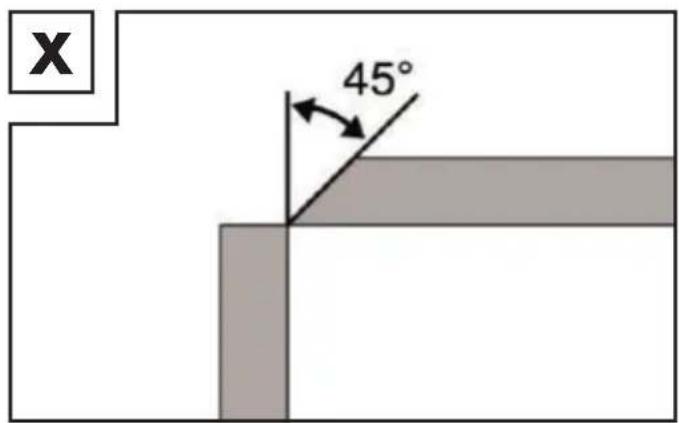

Vastagabb anyagoknál ugyanakkor ez nem mindig célszerű. Ilyen esetben jobb a kötést az alább látható módon előkészíteni, vagyis az egyik lemez szélét levágni (X ábra).

Sarokvarratos kötés Sarokvarratot használunk, amikor a hegesztendő munkadarabok derékszöget zárnak be egymással. A varrat ilyenkor egyenlő szárú háromszög alakú és homorú felületű (Y, Z ábra).HU

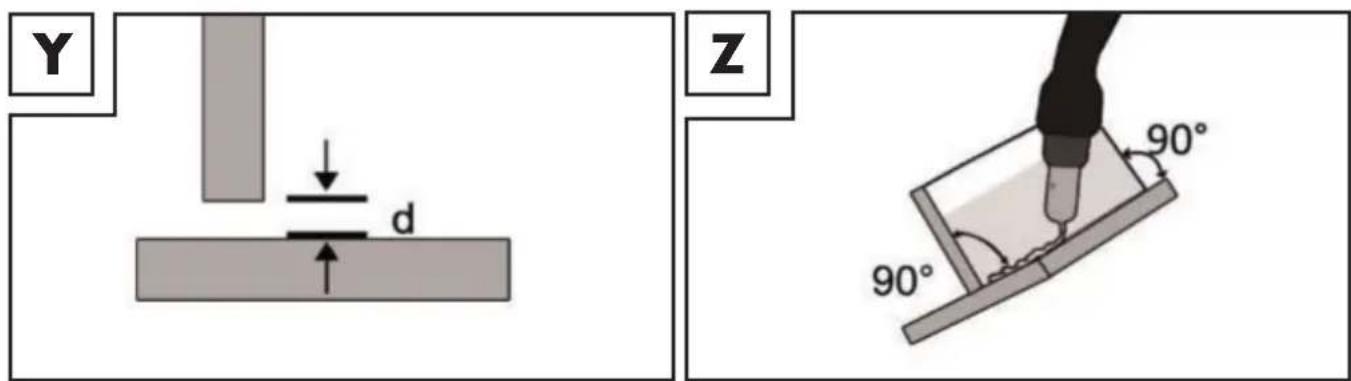

Hegesztett kötések a belső sarkon Ennek a hegesztett kötésnek nagyon egyszerű az előkészítése, és 5 mm vastagságig végezhető el. A „d” méretet minimálisra kell csökkenteni, de minden esetben 2 mm-nél kisebbnek kell lennie (Y ábra).

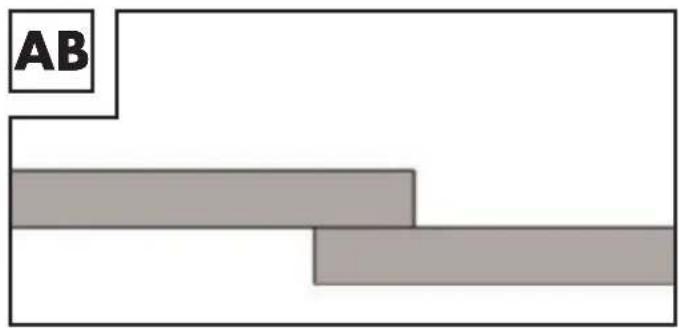

Vastagabb anyagoknál ugyanakkor ez nem mindig célszerű. Ilyen esetben jobb a kötést az X ábrán látható módon előkészíteni, vagyis az egyik lemez szélét levágni. Átfedő hegesztett kötések A leggyakoribb előkészítés egyenes hegesztési élekkel. A hegesztés feloldása normál szögvarrattal lehetséges. A két munkadarabot az AB ábrán látható módon egymáshoz a lehető legközelebb kell elhelyezni.

z MMA hegesztés Biztosítsa, hogy a főkapcsoló

„O” („OFF”) helyzetbe legyen állítva, ill. hogy a hálózati dugasz

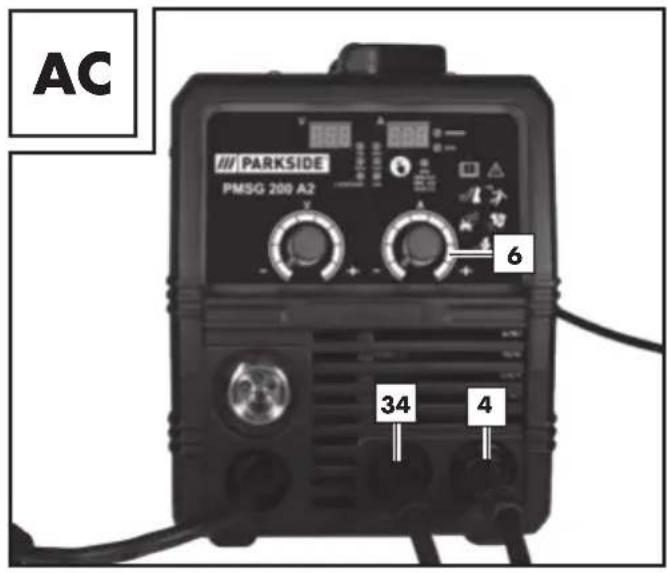

ne legyen beillesztve a csatlakozóaljzatba. Az AC ábrán látható módon csatlakoztassa az elektródatartót

a hegesztőké- szülékre. Ehhez feltétlenül vegye figyelembe az elektróda gyártójának útmutatásait is. Vegye fel az előírásoknak megfelelő védőöltözéket, és készítse elő a munkavégzés helyét. Csíptesse rá a testvezetéket

a munkadarabra. Fogassa be az elektródát az elektródatartóba

„I” („ON”) helyzetbe állításával kapcsolja be a készüléket. A hegesztési üzemmód választógomb

működtetésével válassza ki az „MMA” üzemmódot, ekkor világítani kezd az „MMA” melletti jelzőlámpa. A hegesztőáram beállítás forgatókapcsoló

segítségével állítsa be a hegesztőáramot az alkalmazott elektródának megfelelően.294

ÚTMUTATÁS: Az elektróda átmérőjének megfelelően beállítandó hegesztőáram-értékeket a következő táblázatban találja. Elektróda Ø Hegesztőáram 1,6 mm 40–60 A 2,0 mm 60–80 A 2,5 mm 80–100 A 3,2 mm 100–140 A FIGYELEM: A földelőkapocs

és az elektródatartó

/az elektróda nem érintkezhet közvetlenül egymással. FIGYELEM: Rúdelektródákkal történő hegesztéskor az elektródatartót

elektróda gyártójának útmutatásai alapján kell csatlakoztatni. Tartsa arca elé a hegesztőpajzsot

, és kezdje meg a hegesztési folyamatot. A munkafolyamat befejezéséhez állítsa az ON / OFF főkapcsolót

„O” („OFF”) helyzetbe. FIGYELEM: A hőkapcsoló kioldásakor az O.H. jelzés világítani kezd.

Ebben az esetben további hegesztés nem lehetséges. A készülék továbbra is üzemel, hogy a ventilátor lehűtse azt. Amint a készülék ismét üzemkész, kialszik az O.H. jelzés.

. Ilyenkor a hegesztési funkció ismét rendelkezésre áll. FIGYELEM: Ne pettyezze az elektródával a munkadarabot. Károsíthatja azt, és ezzel megnehe- zítheti az ívfény meggyújtását. Amint az ívfény meggyulladt, próbálja meg betartani azt a távolságot a munkadarabtól, ami megfelel az alkalmazott elektródaátmérőnek. A távolságot hegesztés közben lehetőleg állandó értéken kell tartani. Az elektróda dőlési szögének a munkavégzés irányában 20–30 foknak kell lennie. FIGYELEM: A használt elektródák eltávolításához vagy a forró munkadarabok mozgatásához mindig használjon fogót. Vegye figyelembe, hogy hegesztés után az elektródatartót mindig szigetelt alátétre kell letennie. A salakot csak a varrat lehűlése után szabad eltávolítani. Hegesztés folytatása félbehagyott varraton:HU

Először is távolítsa el a salakot a csatlakoztatási helyről. Gyújtsa meg a varrat fugájában az ívet, vigye a csatlakoztatási helyre, olvassza fel alaposan és vezesse tovább. FIGYELEM: A hegesztési munka során hő keletkezik. Ezért a hegesztőkészüléket használat után legalább fél óráig üresjáratban kell működtetni. Alternatív lehetőségként hagyja a készüléket egy óra hosszáig hűlni. A készüléket csak akkor szabad elcsomagolni és tárolni, ha a készülék hőmérséklete normalizálódott. FIGYELEM: A hegesztőkészülék névleges bemenő feszültségénél 10%-kal alacsonyabb feszültség az alábbi következményekkel járhat: A készülék áramerőssége lecsökken. Az ívfény megszakad vagy instabillá válik. FIGYELEM: Az ívfénysugárzás szemgyulladást és égési sérüléseket okozhat. A fröccsenő és olvadó salak szemsérüléseket és égési sérüléseket okozhat. Szerelje fel a hegesztőpajzsot a „Hegesztőpajzs felszerelése” című fejezetben leírtak szerint. Kizárólag a készülékhez eredetileg mellékelt hegesztőkábelek használhatók. Válasszon a balra és a jobbra hegesztés közül. A következőkben bemutatjuk a mozgás irányának hatását a hegesztési varrat tulajdonságaira: Balra hegesztés Jobbra hegesztés Beégés kisebb nagyobb Hegesztési varrat szélessége nagyobb kisebb Hernyóvarrat laposabb magasabb Hegesztési varrat hibája nagyobb kisebb ÚTMUTATÁS: Azt, hogy melyik hegesztési típus a megfelelőbb, döntse el Ön a próbahegesztések alapján. ÚTMUTATÁS: Ha az elektróda teljesen elhasználódott, akkor azt ki kell cserélni. Hegesztőpajzs FIGYELMEZTETÉS EGÉSZSÉGET FENYEGETŐ VESZÉLY! Ha nem használja a hegesztőpajzsot, akkor az ívből kiinduló, egészségre káros ultraibolya sugarak és a hő megsérthetik a szemét. Mindig használja a hegesztőpajzsot, amikor hegeszt.296

z WIG/TIG hegesztés A WIG/TIG hegesztéshez tartsa be a WIG hegesztőpisztolyához tartozó útmutatásokat. A WIG/TIG üzemmód a hegesztési üzemmód választógomb

használatával választható ki. Ehhez válassza ki a „TIG” pozíciót. z Karbantartás és tisztítás ÚTMUTATÁS: A hegesztőkészüléket a kifogástalan működés, valamint a biztonsági követelmények betarthatósága érdekében rendszeresen karban kell tartani, és időnként nagyjavítást végezni rajta. A szakszerűtlen és helytelen üzemeltetés a készülék meghibásodásához és megrongálódásához vezethet. A javításokat csak képzett villanyszerelő szakemberekkel végeztesse el. Kapcsolja ki a fő áramellátást, valamint a készülék főkapcsolóját, mielőtt elvégezné a karbantartási munkákat a hegesztőkészüléken. Levegő, tisztítókendő vagy egy kefe segítségével tisztítsa meg a hegesztőkészüléket és a tartozékokat. Hiba vagy a készülék valamely részének cserére szorulása esetén forduljon a megfelelő szaksze- mélyzethez. z Környezetvédelemmel és ártalmatlanítással kapcsolatos tudnivalók ELEKTROMOS SZERSZÁMOKAT NE DOBJON A HÁZTARTÁSI HULLA- DÉKBA! NYERSANYAGOK VISSZANYERÉSE A HULLADÉKOK ÁRTAL- MATLANÍTÁSA HELYETT! A 2012/19/EU európai irányelv értelmében az elektromos berendezéseket külön kell összegyűjteni, és környezetbarát módon újrahasznosítani. Az áthúzott szeméttároló szimbóluma azt jelenti, hogy

készülék élettartamának végén ezt a készüléket nem szabad a háztartási hulladékkal együtt leselejtezni.

készüléket gyűjtőhelyeken, újrahasznosító központokban vagy hulladékkezelő vállalatoknál kell leadni. A meghibásodott, beküldött készülékeket díjmentesen ártalmatlanítjuk. Ezenkívül az elektromos és elektronikus berendezések forgalmazói, valamint az élelmiszer-forgalmazók kötelesek visszavenni a berendezéseket. A Lidl közvetlenül az üzletekben és a piacokon kínál visszavételi lehetőséget. A visszaküldés és az ártalmatlanítás az Ön számára ingyenes. Ha új készüléket vásárol, joga van

megfelelő régi készüléket ingyenesen visszaadni. Ezen túlmenően lehetősége van arra, hogy függetlenül új készülék vásárlásától ingyenesen visszaküldjön (legfeljebb három) olyan régi készüléket, amelynek bármelyik méretben nem haladja meg a 25 cm-t. Kérjük, a berendezés visszaküldése előtt törölje az összes személyes adatot. Kérjük, hogy a készülék visszavitele előtt távolítsa el a régi készülékben lévő elemeket vagy akkumulátorokat, valamint azokat a lámpákat, amelyek a készülék megrongálása nélkül eltávolíthatók, és ezeket egy külön gyűjtőhelyen adja le. Tartsa be a különböző csomagolóanyagokon található címkéket, és szükség esetén külön gyűjtse ezeket. A csomagolóanyagokat az alábbi jelentésű rövidítésekkel (a) és számokkal (b) jelölték: 1–7: Műanyagok, 20–22: Papír és kartonpapír, 80–98: Kompozit anyagok. z EU-megfelelőségi nyilatkozat Mi, a C. M. C. GmbH Iratfelelős: Dr. Christian Weyler Katharina-Loth-Str. 15 66386 St. Ingbert
