PMSG 200 A2 - Svářecí stroj PARKSIDE - Bezplatný návod k obsluze

Značka	Parkside
Model	PMSG 200 A2
Typ	Víceprocesní svařovací zdroj (MIG/MMA/TIG)
Síťové napájení	230 V~ 50 Hz, 16 A
Příkon	4,5 kW
Hmotnost	7,7 kg
Stupeň krytí	IP21S
Třída izolace	H
Svařovací proud MIG (plněný drát)	50–160 A
Svařovací proud MMA	30–140 A
Svařovací proud TIG	30–200 A
Napětí naprázdno MIG/MMA	56 V
Napětí naprázdno TIG	52 V
Průměr svařovacího drátu	0,6–1,0 mm
Max. cívka drátu	cca 5000 g
Svařovací procesy	MIG, MMA, TIG, plněný drát, režim SYN
Dodávané příslušenství	Svářečská kukla, držák elektrod, zemnící kabel, MIG hořák, dráty (hliníkový a plněný), trysky, kladivo na strusku
Bezpečnost	Tepelná ochrana (O.H.), nadproudová ochrana (O.C.)
Údržba	Pravidelné čištění, údržba kvalifikovaným elektrikářem
Záruka	3 roky

Často kladené otázky - PMSG 200 A2 PARKSIDE

Jak zapojit svařovací zdroj pro MIG svařování s plynem?

Připojte konektor MIG hořáku na pól '+' a zemnící kabel na pól '-'. Poté připojte přívod inertního plynu (s redukčním ventilem) k plynové přípojce. Pro hliníkový drát použijte argon.

Jaký plyn použít pro svařování s plněným drátem?

S plněným drátem s vlastní ochranou nepotřebujete žádný další plyn. Ochranný plyn je obsažen v drátu.

Jak vybrat režim svařování?

Stiskněte tlačítko Režim svařování (35) pro výběr mezi Al, MIG, MAG a FLUX. Pro režim SYN (synchromí přednastavení) podržte tlačítko stisknuté 2 sekundy.

Jak nastavit svařovací proud?

Použijte otočný přepínač (6) k nastavení proudu. Pro vhodné napětí použijte kolečko (36). Proveďte zkušební svar na vzorku pro nalezení optimálního nastavení.

Co dělat při přehřátí (zobrazení O.H.)?

Nechte přístroj vychladnout přibližně 15 minut. Ventilátor dále běží. Po vychladnutí zhasne displej O.H. a můžete znovu svařovat.

Jak vyměnit svařovací drát?

Otevřete kryt, odemkněte jednotku kladek, vyjměte starou cívku, vložte novou s ohledem na směr odvíjení. Proveďte drát přes hnací kladku a hadicový soubor, poté stiskněte spoušť hořáku pro zavedení drátu.

Jaké jsou základní bezpečnostní pokyny?

Vždy noste svářečskou kuklu s ochranným sklem, suché izolační rukavice a nehořlavý oděv. Zajistěte dostatečné větrání. Nesvařujte v dešti nebo ve vlhkém prostředí.

Mohu tímto přístrojem svařovat hliník?

Ano, použijte režim Al (hliník) a hliníkový drát s inertním plynem argonem. Nastavte nižší napětí než pro ocel. Režim SYN je doporučen pro začátečníky.

Jak udržovat svařovací zdroj?

Pravidelně čistěte přístroj stlačeným vzduchem nebo hadříkem. Zkontrolujte stav kabelů a konektorů. Opravy svěřte kvalifikovanému elektrikáři.

Kde najdu náhradní díly?

Kontaktujte poprodejní servis na adrese uvedené v návodu ([e-mail] / 0033 3 87 84 72 34). Uschovejte účtenku a číslo IAN.

NÁVOD K OBSLUZE PMSG 200 A2 PARKSIDE

Návod k obsluze a bezpečnostní pokyny

Originální návod k obsluze

SK

MULTIZVÁRAČKA

Návod na obsluhu a bezpečnostné upozornenia

Než začnete číst tento návod k obsluze, rozložte stránku s obrázky a seznamte se se všemi funkcemi zařízení.

PL

CZ Návod k obsluze a bezpečnostní pokyny Strana 114

SK Návod na obsluhu a bezpečnostné upozornenia Strana 167

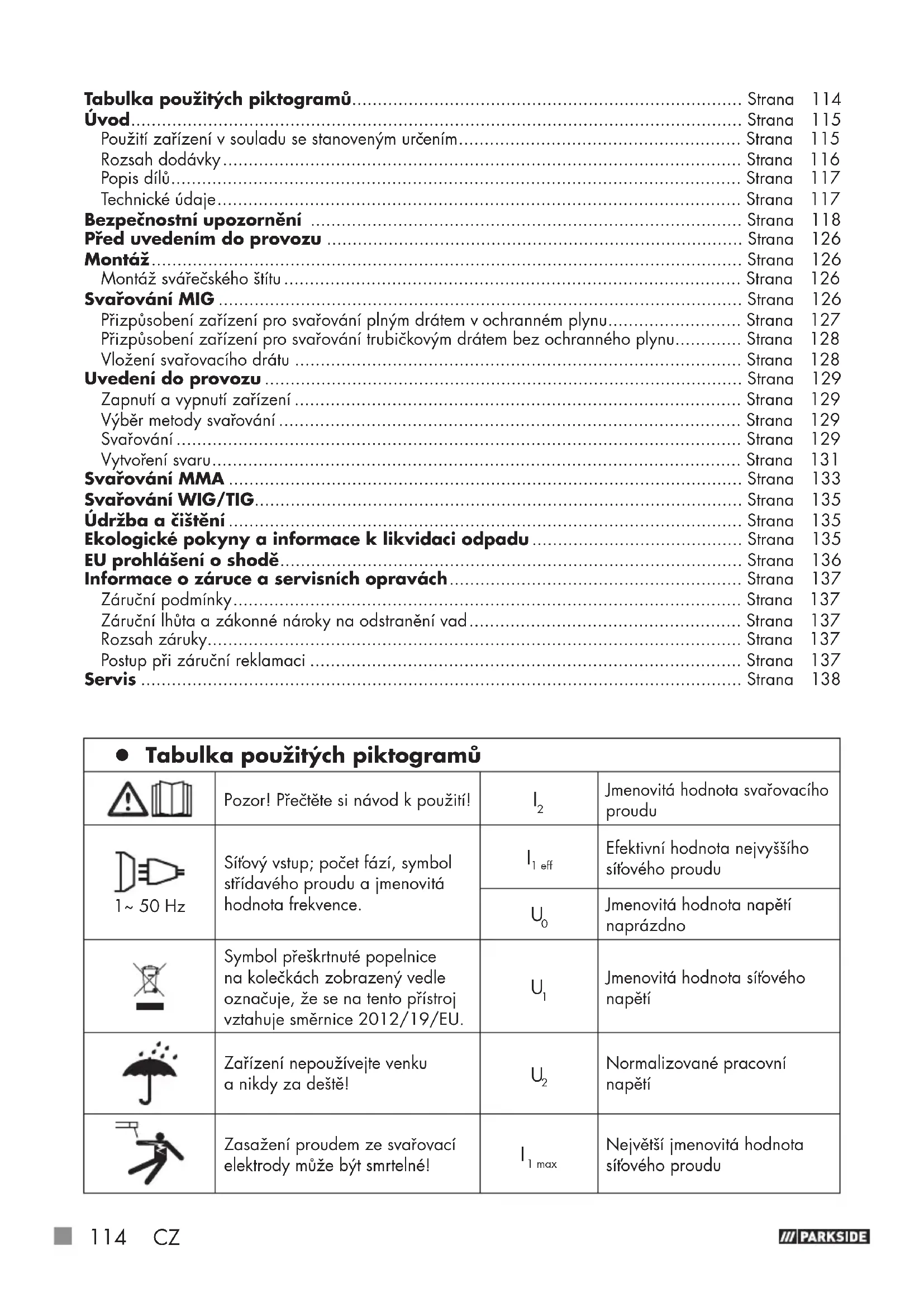

Tabulka použitých piktogramů Strana 114

Úvod.... Strana 115

Použití zařízení v souladu se stanoveným určením.... Strana 115

Rozsah dodávky.... Strana 116

Popis dílů.... Strana 117

Technické údaje.... Strana 117

Bezpečnostní upozornění Strana 118

Před uvedením do provozu ...... Strana 126

Montáž.... Strana 126

Montáž svářečského štítu.... Strana 126

Svařování MIG Strana 126

Přizpůsobení zařízení pro svařování plným drátem v ochranném plynu.... Strana 127

Přizpůsobení zařízení pro svařování trubičkovým drátem bez ochranného plynu.... Strana 128

Vložení svařovacího drátu ...... Strana 128

Uvedení do provozu ...... Strana 129

Zapnutí a vypnutí zařízení ...... Strana 129

Výběr metody svařování ...... Strana 129

Svařování ...... Strana 129

Vytvoření svaru.... Strana 131

Svařování MMA ...... Strana 133

Svařování WIG/TIG.... Strana 135

Údržba a čištění Strana 135

Ekologické pokyny a informace k likvidaci odpadu.... Strana 135

EU prohlášení o shodě.... Strana 136

Informace o záruce a servisních opravách.... Strana 137

Záruční podmínky.... Strana 137

Záruční lhůta a zákonné nároky na odstranění vad.... Strana 137

Rozsah záruky.... Strana 137

Postup při záruční reklamaci ...... Strana 137

Servis Strana 138

Tabulka použitých piktogramů
	Pozor! Přečtěte si návod k použití!	I_2	Jmenovitá hodnota svařovacího proudu
1~50 Hz	Síťový vstup; počet fází, symbol střídavého proudu a jmenovitá hodnota frekvence.	I_1 eff	Efektivní hodnota nejvyššího síťového proudu
		U_0	Jmenovitá hodnota napětí naprázdno
	Symbol přeškrtnuté popelnice na kolečkách zobrazený vedle označuje, že se na tento přístroj vztahuje směrnice 2012/19/EU.	U_1	Jmenovitá hodnota síťového napětí
	Zařízení nepoužívejte venku a nikdy za deště!	U_2	Normalizované pracovní napětí
	Zasažení proudem ze svařovací elektrody může být smrtelné!Vdechování kouře při svařování může ohrozit Vaše zdraví.	I_1 max	Největší jmenovitá hodnota síťového prouduOpatrně! Nebezpečí zasažení elektrickým proudem!
	Jiskry vznikající při svařování mohou způsobit výbuch nebo požár.		Důležité upozornění!
	Paprsky elektrického oblouku mohou poškodit oči a poranit pokožku.		Přístroj a obal zlikvidujte ekologickým způsobem!
	Elektromagnetická pole mohou ohrozit funkčnost kardiostimulátorů.	⚠ VYSTRAHA	Možná vážná až smrtelná poranění.
	Pozor, mohou hrozit nebezpečí!	IP21S	Krytí
	Zemnicí svorka		Jednofázový statický měnič frekvence-transformátor- usměrňovač
H	Třída izolace		Stejnosměrný proud
	Vyrobeno z recyklovaného materiálu.		Maximální jmenovitá hodnota doby svařování v přerušovaném režimu _ON^
	Maximální jmenovitá hodnota doby svařování v nepřetržitém režimu t_ON (max)		Ruční svařování elektrickým obloukem obalenými tyčovými elektrodami
	Svařování kovů v ochranné atmosféře inertního nebo aktivního plynu včetně použití trubičkového drátu		Svařování wolframovou elektrodou v inertním plynu

Multisvářečka PMSG 200 A2

• Úvod

Srdečně blahopřejeme! Rozhodli jste se pro koupi vysoce kvalitního zařízení naší společnosti. Před prvním uvedením do provozu se s výrobkem seznamte. Pozorně si přečtěte tento návod k použití a bezpečnostní pokyny. Toto zařízení mohou uvádět do provozu pouze

poučené osoby.

CHRAŇTE PŘED DĚTMI!

- Použití zařízení v souladu se stanoveným určením

Zařízení je určeno pro svařování MIG (svařování tavící se elektrodou v inertním plynu), svařování MMA (svařování tyčovými elektrodami) a svařování WIG (svařování wolframovou elektrodou v inertním plynu).

Při použití plných drátů, které neobsahují ochranný plyn v pevné formě, je nutno použít další ochranný plyn. Při použití hliníkového plného drátu, je nutno použít jako ochranný plyn argon.

Při použití samoochranného trubičkového drátu není nutný žádný další plyn. Ochranný plyn je v tomto případě obsažen ve svařovacím drátu v práškové formě a je veden přímo do elektrického oblouku.

Díky tomu není zařízení citlivé na vítr při práci venku. Používat se mohou pouze drátové elektrody vhodné pro toto zařízení. Tato svářečka je určena pro ruční svařování oceli, nerezové oceli, ocelového plechu, a litých materiálů elektrickým obloukem (metoda MMA) pomocí odpovídajících obalených elektrod. Dodržujte údaje výrobce elektrod. Smí se používat jen elektrody vhodné pro toto zařízení.

Při svařování wolframovou elektrodou v inertním plynu (svařování WIG) dodržujte kromě instrukcí a bezpečnostních pokynů v tomto návodu k použití také provozní a bezpečnostní pokyny k použitému hořáku WIG. Nesprávná manipulace s výrobkem může být nebezpečná pro osoby, zvířata a majetek. Svářečský štít lze používat pouze s ochrannými svářečskými brýlemi a předsazenými zorníky, které jsou patřičně označeny a zásadně se používají pouze ke svařování. Svářečský štít není určen pro laserové svařování! Používejte výrobek pouze tak, jak je popsáno, a k uvedenému účelu. Tento návod pečlivě uschovejte. Při předávání výrobku třetím osobám jim vždy předejte i veškerou dokumentaci.

Jakékoliv použití zařízení, které je v rozporu se zamýšleným určením, je zakázáno a je potenciálně nebezpečné. Na škody vzniklé v důsledku nedodržení pokynů nebo chybného použití se nevztahuje záruka a výrobce za ně neručí. V případě použití ke komerčním účelům pozbývá záruka platnosti.

Součástí používání v souladu s určením je rovněž dodržování bezpečnostních pokynů, návodu k montáži a provozních pokynů, které jsou obsaženy v návodu k použití. Musí být přísně dodržovány platné předpisy prevence úrazů. Zařízení se nesmí používat:

■ v nedostatečně větraných prostorách,
■ v prostředí s nebezpečím výbuchu,
■ k rozmrazování potrubí,
■ v blízkosti osob s kardiostimulátorem a
■ v blízkosti lehce vznětlivých materiálů.

Zbytkové riziko

I když budete zařízení obsluhovat podle předpisů, stále existují zbytková rizika. V souvislosti s konstrukcí a provedením této multisvářečky se mohou vyskytnout následující rizika:

■ poranění v důsledku oslnění, dotknutí se horkých dílů zařízení nebo obrobku (popáleniny),
v případě nesprávného zajištění hrozí nebezpečí úrazu a požáru v důsledku odletujících jisker nebo částeček strusky,
zdraví škodlivé emise kouře a plynů v případě nedostatku vzduchu nebo nedostatečného odsávání v uzavřených prostorách.

⚠️ UPOZORNĚNÍ: Zbytkové riziko snížíte, pokud budete zařízení používat svědomitě a podle předpisů a budete dodržovat veškeré pokyny.

- Rozsah dodávky

1 multisvářečka PMSG 200 A2
1 svařovací tryska 1,0 mm (předmontovaná, jen pro hliníkový plný drát) označení: 1,0 A
4 svařovací trysky pro ocelový/trubičkový drát (1x 0,6 mm; 1x 0,8 mm; 1x 0,9 mm; 1x 1,0 mm) označení podle průměru: 0,6; 0,8; 0,9; 1,0
1 kladivo na strusku s drátěným kartáčem
1 hliníkový plný drát 200 g (předmontovaný) 1,0 mm ∅, typ: ER5356
1 svářečský ochranný štít
1 držák elektrody MMA
1 návod k obsluze

1 zemnicí svorka s kabelem
1 hořák MIG se svařovacím kabelem
1 trubičkový drát 200 g 1,0 mm ∅ typ: E71T-GS
5 tyčových elektrod (2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)

• Popis dílů

1	Kryt jednotky pro posuv drátu	20	Tmavé ochranné sklo
2	Držadlo	21	Rukojeť
3	Zástrčka	22	Svářečský štít po montáži
4	Zemnicí kabel se zemnicí svorkou	23	Montážní úchytka
5	Hlavní vypínač ON/OFF (vč. kontrolky napájení)	24	Zajištění ochranného skla

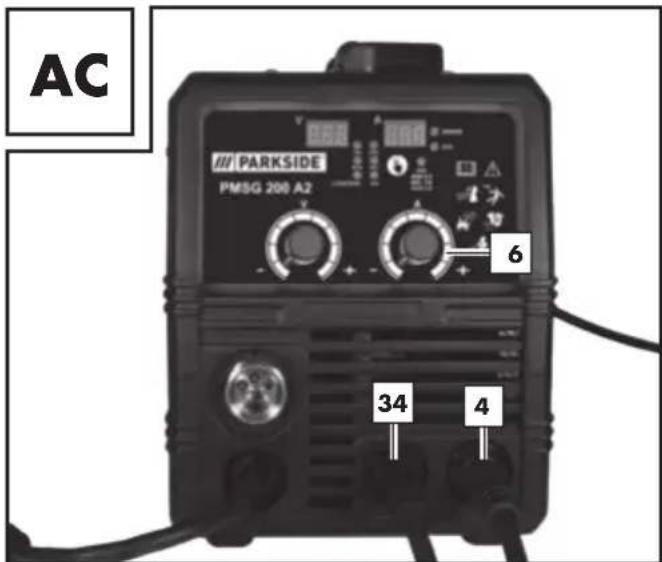

6	Otočný spínač pro nastavení svařovacího proudu	25	Nastavovací šroub
7	Hořáková tryska	26	Jednotka přitlačné kladky
8	Hořák	27	Držák kladky
9	Tlačítko hořáku	28	Držák podávací kladky
10	Hadicový svazek s přímým připojením	29	Průchodka drátu
11	Svařovací tryska (0,6 mm)	30	Upevnění sady hadic
12	Svařovací tryska (0,8 mm)	31	Krk hořáku
13	Svařovací tryska (0,9 mm)	32	Konektor

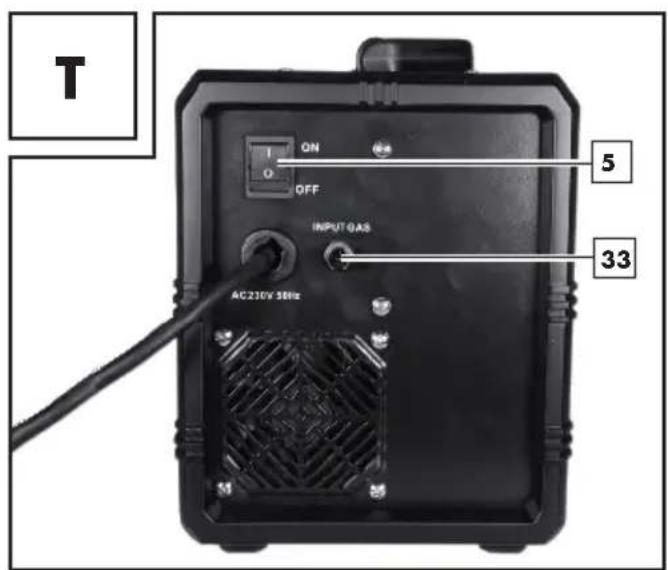

14	Svařovací tryska (1,0 mm)	33	Přípojka plynu
15	Cívka plného svařovacího drátu (hliník) ∅ 1 mm/200 g (předmontovaná)	34	Držák elektrody MMA
16	Cívka trubičkového svařovacího drátu (ocel) ∅ 1 mm/200 g	35	Volicí tlačítko režimu svařování
17	Kladívko na strusku s drátěným kartáčem	36	Otočný přepínač pro nastavení svařovacího napětí
18	Podávací kladka	37	Indikátor O.H.
19	Těleso štítu	38	Fixační kroužek

• Technické údaje

Vstupní výkon: 4,5 kW
Síťové připojení: 230 V~ 50 Hz
Hmotnost: 7,7 kg
Jištění: 16 A

Svařování trubičkovým drátem:

Svařovací proud: 50–160 A
Napětí naprázdno: U	_0 : 56 V
Maximální jmenovitá hodnota elektrického proudu: I	_1max : 25,7 A
Efektivní hodnota maximálního sítóvého proudu: I	_1eff : 11,6 A
Buben svařovacího drátu max.: cca 5000 g
Průměr svařovacího drátu max.: 1,0 mm
Charakteristika Plochá

Svařování MMA:

Svařovací proud: 30–140 A
Napětí naprázdno: U	_0 : 56 V
Maximální jmenovitá hodnota elektrického proudu: I	_1max : 23,7 A
Efektivní hodnota maximálního sítóvého proudu: I	_1eff : 10,7 A
Charakteristika: Klesající

Svařování WIG:

Svařovací proud: 30–200 A
Napětí naprázdno: U	_0 : 52 V
Maximální jmenovitá hodnota elektrického proudu: I	_1max : 27,2 A
Efektivní hodnota maximálního sítóvého proudu: I	_1eff : 8,9 A
Charakteristika: Klesající

⚠️ UPOZORNĚNÍ: V rámci dalšího vývoje může bez předchozího upozornění dojít k technickým a vizuálním změnám výrobku. Všechny rozměry, upozornění a údaje uvedené v tomto návodu k použití jsou proto bez záruky. Z toho důvodu nelze na základě návodu k použití uplatňovat právní nároky.

⚠️ UPOZORNĚNÍ: Výraz „zařízení“ používaný v následujícím textu se vztahuje k multisvářečce, která je popsána v tomto návodu k obsluze.

- Bezpečnostní upozornění

⚠️ Pečlivě si, prosím, prostudujte návod k použití a dodržujte popsané pokyny. Na základě tohoto návodu k použití se seznamte se zařízením, jeho správným používáním a bezpečnostními pokyny. Na typovém štítku jsou uvedeny všechny technické údaje této svářečky; informujte se, prosím, o technických specifikách tohoto zařízení.

VÝSTRAHA

Uchovávejte obalové materiály mimo dosah nebezpečí udušení!

• Opravy a/nebo údržbové práce nechejte provádět pouze kvalifikované elektrikáře.
  ■ Toto zařízení mohou používat děti od 16 let a dále osoby se sníženými fyzickými, smyslově pozorovacími a mentálními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi pouze pod dozorem nebo v případě, že byly obeznámeny s bezpečným používáním zařízení a uvědomují si související rizika. Děti si s tímto zařízením nesmí hrát. Čištění a uživatelskou údržbu nemohou provádět děti bez dozoru.
  ■ Opravy a/nebo údržbové práce nechejte provádět pouze kvalifikované elektrikáře.
  ■ Používejte pouze svařovací kabely, které jsou součástí dodávky.
  ■ Zařízení by během provozu nemělo stát těsně u stěny, nesmí být zakryté nebo zasunute mezi jiná zařízení, aby mohlo ventilačními štěrbinami proudit dostatečné množství vzduchu. Ujistěte se, že je zařízení správně připojeno k síťovému napětí. Vyvarujte se namáhání napájecího vedení tahem. Dříve než zařízení přesunete na jiné místo, vytáhněte síťovou zástrčku ze zásuvky.
  ■ Pokud zařízení není v provozu, vypněte jej vždy pomocí spínače ZAP/VYP. Držák elektrody odkládejte na izolovanou podložku a elektrody vyndávejte z držáku až po 15 minutách ochlazování.
  ■ Dbejte na stav svařovacích kabelů, držáku elektrody a zemnicích svorek. Opotřebení izolace a dílů pod proudem může způsobovat ohrožení a snižovat kvalitu svařování.
  ■ Při svařování elektrickým obloukem vznikají jiskry, roztavené kovové částice a kouř. Pamatujte: Z pracoviště a jeho bezprostředního okolí odstraňte všechny hořlavé látky anebo materiály.
  ■ Zajistěte větrání pracoviště.
  ■ Nesvařuje zásobníky, nádoby nebo trubky, které obsahují nebo obsahovaly hořlavé kapaliny nebo plyny.

VÝSTRAHA

Zamezte jakémukoliv prímému kontaktu

s obvodem svařovacího proudu. Napětí při chodu naprázdno mezi kleštěmi elektrod a zemnicí svorkou může být nebezpečné, hrozí nebezpečí úrazu elektrickým proudem.

■ Zařízení neskladujete ve vlhkém nebo mokrém prostředí nebo na dešti. Zde platí ustanovení ochrany IP21S.
- Chraňte si oči určenými ochrannými skly (DIN stupeň 9–10), která upevněte na svařovací štít, jenž je součástí dodávky.

Používejte rukavice a suchý ochranný oděv, který není znečištěn olejem a tukem, abyste chránili pokožku před ultrafialovým zářením elektrického oblouku.

■ VÝSTRAHA Zdroj svařovacího proudu nepoužívejte k odmrazování trubek.

Respektujte:

■ Záření elektrického oblouku může poškodit oči a způsobit popálení kůže.
■ Při svařování elektrickým obloukem vznikají jiskry a kapky roztaveného kovu, svařovaný kus se rozžhaví a relativně dlouho zůstává velmi horký. Nikdy se proto nedotýkejte obrobku holýma rukama.
- Při svařování elektrickým obloukem se uvolňují zdraví škodlivé výpary. Dávejte pozor, abyste je pokud možno nevdechovali.
■ Chraňte se před nebezpečnými účinky elektrického oblouku a osoby, které se na práci nepodílejí, vykažte do vzdálenosti minimálně 2 m od elektrického oblouku.

POZOR!

■ Během provozu svářečky může docházet v závislosti na podmínkách v síti v místě připojení k výpadkům napájení jiných spotřebičů. Pokud máte pochybnosti, obratte se na dodavatele elektrické energie.

■ Během provozu svářečky může docházet k poruchám funkčnosti jiných přístrojů, jako jsou např. naslouchátka, kardiostimulátory atd.

- Zdroje nebezpečí při svařování elektrickým obloukem

Při svařování elektrickým obloukem existuje celá řada zdrojů nebezpečí. Proto je pro svářeče zvlášť důležité, aby dodržoval následující pravidla a aby neohrožoval sebe ani ostatní a nedošlo k poškození zdraví nebo zařízení.

- Práce na přívodu síťového napětí, např. na kabelech, zástrčkách, zásuvkách atd., nechejte provádět jen kvalifikovaného elektrikáře podle národních a místních předpisů.

- Práce na přívodu síťového napětí, např. na kabelech, zástrčkách, zásuvkách atd., nechejte provádět pouze kvalifikovaným elektrikářem podle národních a místních předpisů.

■ V případě nehody svářečku okamžitě odpojte od přívodu síťového napětí.

■ Pokud se vyskytne kontaktní napětí, zařízení ihned vypněte a nechejte je zkontrolovat kvalifikovaným elektrikářem.

■ Na straně svařovacího proudu dbejte vždy na dobré elektrické kontakty.

■ Při svařování vždy noste na obou rukou izolující rukavice. Chrání před úrazy elektrickým proudem (napětí naprázdno svařovacího proudového obvodu), před škodlivým zářením (teplo a UV záření) a také před žhavým kovem a rozstřikem.

■ Noste pevnou izolující obuv. Obuv musí izolovat i za mokra. Nejsou vhodné polobotky, protože padající žhavé kapky kovů mohou způsobit popáleniny.

■ Noste vhodný ochranný oděv a nenoste oděvy ze syntetických materiálů.

- Bez ochrany zraku se nedívejte do elektrického oblouku, používejte jen svářečský štít s předepsaným ochranným sklem podle DIN. Kromě světelného a tepelného záření, které způsobuje oslnění nebo popáleniny, vyzařuje elektrický oblouk také UV záření. Toto neviditelné ultrafialové záření způsobuje při nedostatečné ochraně velmi bolestivé záněty spojivek, které se projevují až po několika hodinách. UV záření navíc způsobuje na nechraněných částech těla popáleniny, jako je tomu při spálení slunečním zářením.

■ Rovněž osoby a pomocníci nacházející se v blízkosti elektrického oblouku musí být upozorněni na hrozící nebezpečí a vybaveni potřebnými ochrannými pomůckami. Pokud je to nutné, postavte ochranné stěny.

■ Při svařování, zvlášte v malých prostorách, je nutné zajistit dostatečný přísun čerstvého vzduchu, protože vzniká kouř a škodlivé plyny.

- Na nádobách, ve kterých se skladují nebo byly skladovány plyny, pohonné hmoty, minerální oleje nebo podobné látky, se nesmí provádět žádné svařovací práce

- ani pokud byly vyprázdněny před dlouhou dobou,

- protože existuje nebezpečí výbuchu jejich zbytků.

■ V prostorách s nebezpečím požáru nebo výbuchu platí zvláštní předpisy.

■ Svarové spoje, které jsou vystaveny velkému namáhání a musí splňovat určité bezpečnostní požadavky, smí provádět pouze speciálně vyškolení a certifikovaní svářeči. Jedná se například o tlakové kotle, pojezdné kolejnice, tažná zařízení atd.

■ POZOR! Zemnicí svorku vždy připojujte co nejblíže ke svařovanému místu tak, aby měl svařovací proud co nejkratší dráhu od elektrody k zemnicí svorce. Zemnicí svorku nikdy nepřipojujte na plást' svarečky! Zemnicí svorku nikdy nepřipojujte na uzemněné díly, které jsou ve velké vzdálenosti od obrobku, např. vodovodní

potrubí v druhém rohu místnosti. Jinak může dojít k poškození systému ochranných vodičů v místnosti, kde svarujete.

■ Svářečku nepoužívejte za deště.
■ Svářečku nepoužívejte ve vlhkém prostředí.
■ Svářečku pokládejte jen na rovnou plochu.
■ Výstup je měřen při okolní teplotě 20 °C. Doba svařování může být při vyšších teplotách zkrácena.

OHROŽENÍ ELEKTRICKÝM PROUDEM:

- Úraz elektrickým proudem ze svařovací elektrody může být smrtelný. Nesvařujte v dešti nebo na sněhu. Používejte suché izolované rukavice. Nedotýkejte se elektrody holýma rukama. Nepoužívejte mokré nebo poškozené rukavice. Chraňte se před úrazem elektrickým proudem izolováním vůči obrobku. Neotvírejte kryt zařízení.

OHROŽENÍ SVAŘOVACÍM KOUŘEM:

■ Vdechování svařovacího kouře může ohrozit zdraví.

Nemějte hlavu v kouři. Používejte zařízení v otevřených prostorách. K odstranění kouře používejte ventilaci.

OHROŽENI ODLETÚJICÍMI JISKRAMI:

■ Jiskry vznikající při svařování mohou způsobit výbuch nebo požár. Hořlavé materiály neponechávejte v blízkosti svařování. Nesvařujte vedle hořlavých látek. Odletující jiskry mohou způsobit požár. Mějte v blízkosti připravený hasicí přístroj a pozorovatele, který jej může ihned použít. Nesvařujte na bubnech nebo jakýchkoliv uzavřených nádobách.

OHROŽENÍ PÁPRSKY ELEKTRICKÉHO OBLOUKU:

- Paprsky elektrického oblouku mohou poškodit oči a poranit pokožku. Používejte klobouk a bezpečnostní brýle. Používejte ochranu sluchu a límce zapínejte až ke krku. Noste svářecí kukly a dbejte na správné nastavení filtrů. Noste ochranu celého těla.

OHROŽENÍ ELEKTROMAGNETICKÝMI POLI:

■ Svařovací proud vytváří elektromagnetická pole. Nepoužívejte společně se zdravotnickými implantáty. Nikdy si neobtáčejte svařovací vedení kolem těla. Spojte svařovací vedení.
- Specifické bezpečnostní pokyny pro svářečský štít

- Před zahájením svařování se vždy přesvědčte pomocí jasného zdroje světla (např. zapalovač) o správném fungování svářecího štítu.

- Odletující jiskry mohou ochranné sklo poškodit. Poškozené nebo poškrábané ochranné sklo ihned vyměňte.

■ Poškozené nebo silně znečištěné, příp. postříkané součásti ihned vyměňte.

■ Zařízení mohou provozovat pouze osoby, které dovršily 16 let života.

Seznamte se s bezpečnostními předpisy pro svařování. Respektujte bezpečnostní pokyny k vaší svářečce.

■ Při svařování vždy používejte svářečský štít. Pokud jej nepoužijete, můžete si způsobit těžká poranění sítnice.

■ Při svařování vždy používejte ochranný oděv.

Nikdy nepoužívejte svářečský štít bez ochranného skla. Hrozí nebezpečí poškození zraku!

- Kvůli dobrému průhledu a neunavující práci včas vyměňte ochranné sklo.

- Prostředí se zvýšeným ohrožením elektrickým proudem

Při svařování v prostředí se zvýšeným ohrožením elektrickým proudem je nutno dodržovat následující bezpečnostní pokyny.

Prostředí se zvýšeným ohrožením elektrickým próudem jsou například:

■ na pracovištích s omezeným prostorem pro pohyb, kdy svářeč pracuje ve vynucené poloze (např. vkleče, vsedě, vleže) a dotýká se elektricky vodivých dílů;

■ na pracovištích s úplným nebo částečným elektricky vodivým ohra-ničením a s velkým nebezpečím předvídatelného nebo náhodného dotyku svářečem;

■ na mokrých, vlhkých nebo horkých pracovištích, kde vlhkost vzduchu nebo pot významně snižuje odpor lidské kůže a izolační vlastnosti nebo značně snižuje funkčnost ochranného vybavení.

■ Prostředí se zvýšeným ohrožením elektrickým proudem může vytvářet i kovový žebřík nebo lešení.

Při práci v takovém prostředí používejte izolační podložky a mezivrstvy, rukavice s manžetami a pokrývky hlavy z kůže nebo jiných izolačních materiálů, které izolují tělo od země. Zdroj svařovacího proudu musí být mimo pracovní oblast nebo elektricky vodivé povrchy a mimo dosah svářeče.

Dodatečnou ochranu proti úrazu síťovým proudem v případě poruchy lze zajistit použitím proudového chrániče, který se aktivuje při výbojovém proudu do 30 mA a zabezpečuje všechna napájená zařízení v okolí. Proudový chránič musí být vhodný pro všechny typy proudů.

Prostředky pro rychlé elektrické odpojení od zdroje nebo obvodu svařovacího proudu (např. nouzový vypínač) musí byt snadno přístupné.

Při použití svářeček v prostředí s ohrožením elektrickým proudem nesmí výstupní napětí naprázdno u svářečky přesáhnout 113 V (efektivní hodnota). V těchto případech se tato svářečka smí používat z důvodu výstupního napětí.

- Svařování ve stísněných prostorách

■ Při svařování ve stísněných prostorách může docházet k ohrožení toxickými plyny (nebezpečí udušení).
■ Ve stísněných prostorách se smí svařovat jen tehdy, pokud jsou v bezprostřední blízkosti poučené osoby, které mohou v případě potřeby zasáhnout.

V takovém případě musí být před zahájením svařování provedeno odborné posouzení, aby se určilo, jaké kroky jsou nezbytné k zajištění bezpečnosti práce a jaká preventivní opatření by měla být přijata během vlastního svařovacího procesu.

- Sčítání napětí naprázdno

■ Pokud je v provozu více než jeden zdroj proudu pro svařování, mohou se napětí naprázdno sečíst a zvyšit tak riziko ohrožení elektrickým proudem. Zdroje svařovacího proudu musí být připojeny tak, aby bylo toto nebezpečí minimalizováno. Jednotlivé zdroje svařovacího proudu se samostatným ovládáním a přípojkami musí být zřetelně označeny, aby bylo možno identifikovat, co patří ke kterému obvodu svařovacího proudu.

- Ochranný oděv

Během práce se svářeč musí po celém těle odpovídajícím oděvem chránit proti záření a popáleninám. Je nutno dodržovat následující kroky:

• Před svařováním si oblečte ochranný oděv.
• Nasadte si rukavice.

- Otevřete okno nebo použijte ventilátor k zajištění přívodu vzduchu.

- Používejte ochranné brýle a respirátor.

■ Na obou rukách je nutné mít rukávice s manžetou z vhodného materiálu (kůže). Musí být v bezvadném stavu.
■ Na ochranu oděvu proti odletujícím jiskrám a popáleninám používejte vhodné zástěry. Pokud to charakter práce vyžaduje, např.

svařování nad hlavou, používejte ochranný oblek a v případě potřeby i ochranu hlavy.

OCHRAÑA PROTI ZÁŘENÍ A POPÁLENÍ

- Na pracovišti upozorněte na ohrožení očí tabulkou „Opatrně! Nedívejte se do plamenů!“, která upozorňuje na ohrožení očí. Pracoviště je nutno podle možností odstínit tak, aby byly osoby v blízkosti chráněny. Nepovolané osoby je nutno držet mimo oblast svářečských prací.

■ V bezprostřední blízkosti stacionárních pracovišť by stěny neměly být světlé ani lesklé. Okna musí být nejméně do výšky hlavy zabezpečena proti propouštění nebo odrazu záření, např. vhodným nátěrem.

- Klasifikace zařízení z hlediska EMC

Dle normy IEC 60974-10 se jedná o svářečku s elektromagnetickou kompatibilitou třídy A. Přístroje třídy A jsou přístroje, které jsou vhodné pro použití ve všech oblastech s výjimkou obytných zón a oblastí přímo připojených na napájecí sit nízkého napětí, která napájí (také) obytné budovy. Zařízení třídy A musí dodržovat mezní hodnoty třídy A.

VÝSTRAŽNÉ UPOZORNĚNÍ: Zařízení třídy A jsou určena pro provoz v průmyslovém prostředí. Z důvodu vyskytujících se výkonových i vyzařovaných poruchových veličin mohou eventuálně vznikat potíže se zajištěním elektromagnetické kompatibility v jiných prostředích.

I když zařízení dodržuje mezní emisní hodnoty podle normy, přesto mohou příslušné přístroje způsobovat elektromagnetické rušení citlivých zařízení a přístrojů. Za rušení, které při práci vzniká následkem elektrického oblouku, odpovídá uživatel, který musí přijmout vhodná opatření. Uživatel musí věnovat pozornost především následujícím oblastem:

• síťová, řídicí, signalizační a telekomunikační vedení
• počítače a ostatní přístroje řízené mikroprocesorem
• televizory, rozhlasové přijímače a jiná přehrávací zařízení
• elektronická a elektrická bezpečnostní zařízení
• osoby s kardiostimulátory nebo naslouchadly
• měřicí a kalibrační zařízení
• odolnost proti rušení ostatních blízkých zařízení
• denní doba, kdy se práce provádějí.

Pro snížení rušivého záření doporučujeme následující opatření:

- vybavení síťové přípojky síťovým filtrem;

- pravidelné údržby přístroje a udržování přístroje v dobre ošetřeném stavu;

- svařovací vedení by mělo být zcela odvinuté a ležet pokud možno paralelně na zemi

- a zařízení ohrožovaná rušivým zářením pokud možno odstraňte z pracovní oblasti nebo provedte jejich odstínění.

Upozornění!

Toto zařízení odpovídá normě IEC 61000-3-12 za předpokladu, že zkratový výkon Ssc je v místě styku mezi napájením uživatele a veřejné sítě 4433,25 kW nebo vyšší. Instalatér nebo uživatel zařízení zodpovídá za to, aby bylo v případě potřeby konzultací s provozovatelem rozvodné sítě zajištěno, že zařízení bude připojeno pouze k napájení, jehož zkratový výkon „Ssc“ je 4433,25 kW nebo vyšší.

Upozornění!

Zařízení je určeno pouze pro použití v prostorách s proudovou zatížitelností minimálně 100 A na fázi.

- Před uvedením do provozu

Vyjměte všechny díly z obalu a zkontrolujte, zda multisvářečka nebo jednotlivé díly nevykazují nějaká poškození. Pokud tomu tak je, multisvářečku nepoužívejte. Obratte se na výrobce na uvedené servisní adrese.

- Odstraňte všechny ochranné fólie a ostatní transportní obaly.

■ Zkontrolujte, zda je dodávka kompletní.

- Montáž

• Montáž svářečského štítu

Vložte tmavé ochranné szkodo tělesa štítu 19, nápisem nahoru, (viz obr. C). Pokud je to nutné, zatlačte zlehka zepředu na sklo, dokud nezaskočí. Nápis na tmavém ochranném skle 20 musí být viditelný z přední strany svářečského štítu.

■ Rukopřezasuňte zevnitř do příslušného výřezu v těle štítu, dokud nezaskočí (viz obr. D).

• Svařování MIG

POZOR: Zamezte nebezpečí úrazu elektrickým proudem, zranění nebo poškození.

Před každou údržbou nebo přípravnou prací vytáhněte síťovou zástrčku ze síťové zásuvky.

UPOZORNĚNÍ: V závislosti na použití jsou potřebné různé svařovací dráty.

S tímto zařízením můžete používat svařovací dráty s průměrem 0,6–1,0 mm.

Podávací kladka, svařovací tryska a průřez drátu se k sobě musí vždy hodit. Zařízení je vhodné pro kladky s drátem maximálně do 5 000 g.

Pro svařování hliníku používejte hliníkový drát a pro svařování oceli a železa ocelový drát.

- Přizpůsobení zařízení pro svařování plným drátem v ochranném plynu

Správné připojení pro svařování plným drátem za použití ochranného plynu je znázorněno na obrázku S. Při použití přiloženého hliníkového plného drátu je nutno použit jako ochranný plyn argon (není součástí dodávky).

AW PARKSIDE PMSG 200 A3 38 32 10 4

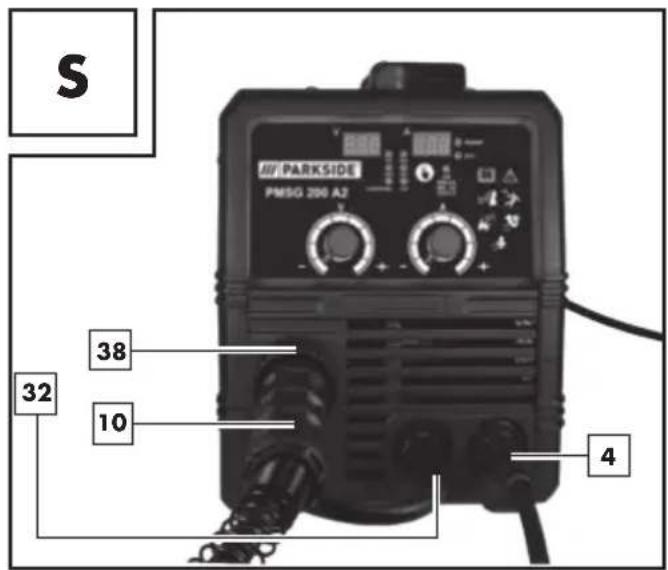

■ Nejprve spojte konek 82 s prípojkou, která je označena znaménkem „+“ (viz obr. S). Zafixujte jej otočením ve směru hodinových ručiček. V prípadě pochybností se poradte s odborníkem.

Nyní zapojte hadicový svazek s přímým připojen do příslušné přípojky (viz obr. S).

Zafixujte spoj utažením fixačního kroužku 38 ve směru hodinových ručiček.

■ Spojte zemnicí kabels prípojkou, která je označena znaménkem „-“ (viz obr. S).

Zafixujte připojení otočením ve směru hodinových ručiček.

T ON OFF INPUT GAS AC230V 50Hz 5 33

- Odstraňte ochranný kryt z plynové přípořík.

Propojte přívod ochranného plynu včetně redukčního ventilu (není součástí dodávky) s plynovou přípojkou 33 (viz obr. T). Ochranný plyn je nutný, pokud se nepoužije trubičkový drát s integrovaným pevným ochranným plynem. V případě potřeby dodržujte také pokyny k redukčnímu ventilu (není součástí dodávky). Jako orientační hodnotu pro nastavení toku plynu lze použít následující vzorec: průměr drátu v mm x 10 = průtok plynu v l/min

Například pro drát s průměrem 0,8 mm je hodnota cca 8 l/min.

- Přizpůsobení zařízení pro svařování trubičkovým drátem bez ochranného plynu

Pokud použijete trubičkový drát s integrovaným ochranným plynem, není třeba přivádět žádný externí ochranný plyn.

Nejprve spojte konek 82 s přípojkou, která je označena znaménkem „-”. Zafixujte jej otočením ve směru hodinových ručiček. V případě pochybností se poradte s odborníkem. Nyní spojte hadicový svazek s přímým připojením 10 s příslušnou přípojkou. Zafixujte spoj utažením fixačního kroužku 38 ve směru hodinových ručiček.

■ Spojte zemnicí kabels přípojkou, která je označena znaménkem „+“, a zafixujte přípojku otočením ve směru hodinových ručiček.

• Vložení svařovacího drátu

Odblokujte a otevřete kryt jednotky posuvu drůstisknutím odblokovacího tlačítka nahoru.

Odblokujte jednotku kladky otočením držáku kladzyproti směru hodinových ručiček (viz obr. F).

Držák klacký stáhněte z hřídele (viz obr. F).

⚠️ UPOZORNĚNÍ: Dbejte na to, aby se konec drátu neuvolnil a kladka se nezačala samovolně odvíjet. Konec drátu se smí uvolnit až během montáže.

Cívku se svařovacím drátěn kompletně vybalte, aby se mohla plynule odvíjet. Ještě ale neuvolňujte konec drátu.

Kladku s drátem nasadte na hřídel. Dbejte na to aby se kladka odvíjela na straně průchodu drátu (viz obr. G a M).

Držák kladky opět nasadte a zablokujte jej přitlačením a otočením ve směru hodinových ručiček (viz obr. G).

■ Uvolněte nastavovací šroba otočte jej směrem dolů (viz obr. H).

■ Uvolněte držák podávací kladkyotočením proti směru hodinových ručiček a stáhněte jej dopředu (viz obr. J).

Na horní straně podávací kladv zkontrolujte, jestli je uvedena příslušná tlouštka drátu. Pokud je to nutné, musíte podávací kladku 18 otočit nebo vyměnit (viz obr. N). Přiložený svařovací drát (∅ 1,0 mm) se musí použít v podávací kladce 18 s uvedenou tlouštkou drátu ∅ 1,0 mm. Svařovací drát se musí nacházet v horní drázce!

Držák podávací kladýopět nasadte a pevně našroubujte ve směru hodinových ručiček.

Odstraňte trysku hořáku tahem a otočením ve směru hodinových ručiček (viz obr. K).

■ Vyšroubujte svařovací trysku(viz obr. K).

■ Hadicový svazek s přímým připojenin vedte co nejrovněji od svářečky (položené na podlaze).

■ Z okraje cívky vyjměte konec drátu (viz obr. L).

Zkratte konec drátu nůžkami na drát nebo štípacími kleštěmi, abyste odstranili poškozený, ohnutý konec drátu (viz obr. L).

UPOZORNĚNÍ: Drát musí být po celou dobu napnutý, aby se zamezilo jeho uvolnění a odvinutí! Doporučujeme provádět tyto práce s další osobou.

■ Prostrčte svařovací drát průchodkou dránu(viz obr. M).

- Vedte svařovací drát podél podávací kladnýa pak jej zasuňte do upevnění hadicového svazku (viz obr. N).

■ Otočte jednotku přítlačné kladěysměrem k podávací kladce 18 (viz obr. O).

■ Zavěste nastavovací šrobo(viz obr. O).

Nastavte protitlak nastavovacím šrouben. Svařovací drát musí být pevně usazen mezi přítlačnou kladkou a podávací kladkou 18 v horním vedení a nesmí být přimáčknutý (viz obr. O).

Zapněte svářečku hlavním vypínačem (viz obr. A).
■ Stiskněte tlačítko hořáku
■ Systém posuvu drátu nyní posouvá svařovací drát hadicovým svazkána hořákem 8
Když svařovací drát vyčnívá 1–2 cm z krku hořáku, pustte tlačitko hořáku 9 (viz obr. P).
■ Svářečku opět vypněte.
Znovu našroubujte svařovací trysku Dbejte na to, aby svařovací tryska 14 odpovídala průměru použitého svařovacího drátu (viz obr. Q). U přiloženého svařovacího drátu je nutno použít svařovací trysku 14 s označením 1,0 nebo 1,0 AL při použití hliníkového plného drátu.
- Otáčením doprava opět nasuňte trysku hořákuna krk hořáku 31 (viz obr. R).

VÝSTRAHA

Aby se zamezilo nebezpečí úrazu elektrickým proudem, poranění nebo poškození, vytáhněte před údržbou nebo přípravou práce síťovou zástrčku ze zásuvky.

• Uvedení do provozu
- Zapnutí a vypnutí zařizení

Zapněte a vypněte svářečku hlavním vypínačem 5. Pokud svářečku delší dobu nepoužíváte, vytáhněte síťovou zástrčku ze zásuvky. Až potom je zařízení zcela bez proudu.

• Výběr metody svařování

Nejprve nastavte režim svařování pomocí volicího tlačítka režimu svařování 35. Můžete vybírat mezi svařováním Al (hliník), MIG, MAG a FLUX (trubičkový drát). Potom můžete pomocí otočných přepínačů 6 a 36 nastavit napětí a proud. Režim SYN lze zvolit pro hliníkový drát a plný drát 0,8 mm a trubičkový drát 1,0 mm. V tomto režimu jsou proud a napětí již vzájemně sladěny. To se doporučuje zejména nezkušeným uživatelům. Chcete-li aktivovat SYN, nejprve zvolte požadovaný režim svařování a poté stiskněte a podržte tlačítko volby režimu svařování 35 po dobu přibližně 2 sekund. V každém případě by se optimální nastavení svařování mělo stanovit na zkušebním obrobku.

• Svařování

Ochrana proti přetížení

Svářečka je chráněna proti tepelnému přetížení automatickým ochranným zařízením (termostat s automatickým opětovným zapnutím). Při přetížení přeruší bezpečnostní zařízení proudový obvod. Indikátor O.H. 37 svítí.

Při aktivaci ochranného zařízení nechejte zařízení vychladnout. Po cca 15 minutách je zařízení opět připraveno k provozu.

Indikátor nadproudu

V případě nesprávného použití může výstupní proud překročit stanovenou maximální hodnotu.

V takovém případě přeruší ochranné zařízení obvod svařovacího proudu a na displeji se zobrazí výstraha před nadproudem „O.C“. Při zobrazené výstraze před nadproudem vypněte přístroj hlavním vypínačem ^5 .

Zhruba po 15 minutách je přístroj opět připraven k použití a můžete ho zapnout hlavním vypínačem 5.

Svářečský štít

VÝSTRAHA OHROŽENÍ ZDRAVÍ!

Pokud nepoužíváte svářečský štít, může dojít k poranění očí v důsledku zdraví škodlivého UV záření a horka vycházejícího z elektrického oblouku. Při svařování vždy používejte svářečský ochranný štít.

VÝSTRAHA NEBEZPEČÍ POPÁLENÍ!

Svařované obrobky jsou velmi horké a můžete se o ně popálit. Pro přemistování svařených, horkých obrobků vždy používejte kleště.

POZOR: Při svařování metodou MIG je doporučena tlouštka materiálu 2,0 mm – 3,0 mm při svání hliníku a tlouštka 0,8 mm – 3,0 mm při svařování železa/oceli.

Po elektrickém zapojení svářečky postupujte následovně:

Připojte zemnicí kabel pomocí zemnicí svorýke svařovanému obrobku. Dbejte na to, abyste vytvořili dobrý elektrický kontakt.
■ Ve svařovaném místě musí být obrobek očištěný od rzi a barvy.
Zvolte požadovaný svařovací proud podle průměru svařovacího drátu, tloušťky materiálu a požadované hloubky provaření.
Přibližte trysku hořák místu na obrobku, na kterém se má svařovat, a držte si svářečský štít 22 před obličejem.
Stiskněte tlačítko hořáku aby se vysunul svařovací drát. Jakmile je elektrický oblouk zapálený, posouvá zařízení svařovací drát do svarové lázně.
Optimální nastavení svařovacího proudu zjistíte testováním na zkušebním kusu. Dobře nastavený elektrický oblouk vydává měkký, rovnoměrný bzučivý tón.
Při drsném nebo tvrdém praskání přepněte na vyšší výkonový stupeň (zvyšte svařovací proud).
■ Jakmile je svařovací čočka dostatečně velká, vedte hořekpomalu podél požadované hrany. Vzdálenost mezi tryskou hořáku a obrobkem udržujte co nejmenší (nikdy větší než 10 mm).
Případně jí mírně kývejte, abyste zvětšili svarovou lázeň. Méně zkušené osoby mohou mít zpočátku potíže s vytvořením správného elektrického oblouku. Musí být správně nastaven svařovací proud.
Hloubka provaření (odpovídá hloubce svaru v materiálu) by měla být co nejhlubší, svarová lázeň však nesmí propagat obrobkem.
Pokud je svařovací proud příliš nízký, nelze svařovací drát správně roztavit. V důsledku toho se svařovací drát ponořuje do svarové lázně až na obrobek.
Struska se smí ze svaru odstraňovat až po vychladnutí. Pro pokračování svaru v místě přerušení: Nejdříve odstraňte strusku v místě nasazení.
Elektrický oblouk se zapálí ve spáře svaru, pak se přivede do spojovacího bodu, kde se řádně roztaví, a následně se ve svaru pokračuje.

Nastavení vhodných parametrů proudu a napětí pro svařování hliníku hliníkovým drátem.

Pro svařování hliníku doporučujeme nižší napětí, než pro svařování železa/oceli. Postup pro nastavení odpovídajícího rozsahu napětí je následující: připravte si zařízení tak, jak je popsáno výše v části „Přizpůsobení zařízení pro svařování plným drátem v ochranném plynu“. Pro svařování hliníkovým drátem zvolte pomocí volícího tlačítka režimu svařování 35 nastavení „1.0/Al(5356)“. Pro svařování hliníkového plechu s tlouštkou 2 mm můžete nastavit jako orientační hodnoty 14,5 V a proud 91 A. Zde lze také použít režim SYN popsaný v části Výběr metody svařování. Optimální nastavení svařování by mělo být stanoveno na zkušebním kusu.

POZOR!: Mějte na paměti, že hořák se po svařování musí vždy odkládat na izolovanou údací plochu.

Po ukončení svařovacích prací a při přestávkách svářečku vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.

Bodový svar nebo svařování rázem

Hořák se posouvá dopředu. Výsledek: Hloubka provaření je menší, šířka svaru větší, housenka svaru (viditelná plocha svaru) je plošší a tolerance vaznosti větší (chyba při tavení materiálu).

Tažený svar nebo svařování vzad

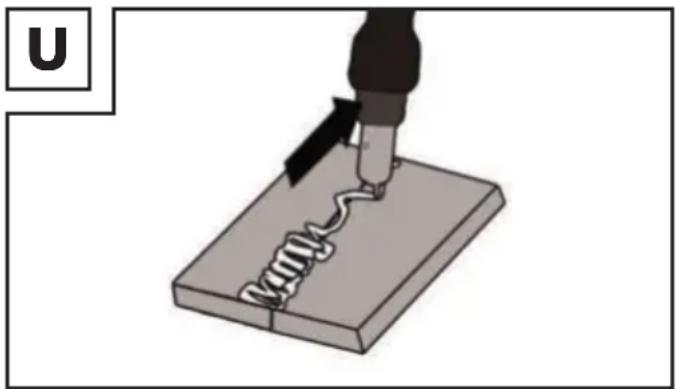

Hořák se odtahuje od svaru (obr. U). Výsledek: Hloubka provaření je větší, šířka svaru menší, housenka svaru vyšší a tolerance vaznosti menší.

Svarové spoje

Ve svařovací technice existují dva základní typy spojování: tupý svar (vnější roh) a koutový svar (vnitřní roh a přesazení).

Tupé svary

U tupých svarů do tlouštky materiálu 2 mm jsou svařované hrany spojeny těsně u sebe. Pro větší tlouštky by měla být zvolena vzdálenost 0,5–4 mm. Ideální vzdálenost závisí na svařovaném materiálu (hliník nebo ocel), složení materiálu a zvoleném druhu svařování. Vzdálenost by měla být stanovena na zkušebním kusu.

Ploché tupé svary

Svařování by mělo probíhat bez přerušení a s dostatečnou hloubkou provaření, a proto je důležitá dobrá příprava. Kvalitu výsledku svařování ovlivňuje: intenzita proudu, vzdálenost mezi svařovanými hranami, sklon hořáku a průměr svařovacího drátu. Čím kolmější je hořák k obrobku, tím větší je hloubka provaření a opačně.

K zamezení nebo redukci deformací vznikajících během tvrdnutí materiálu je dobré obrobky před svařováním upevnit do přípravku. Musí se zamezit vyztužení svařované struktury, aby nedocházelo k prasknutí svaru. Tyto obtíže lze redukovat, pokud existuje možnost otočit obrobek tak, aby bylo možno provést svařování ve dvou krocích protichůdným směrem.

Svary na vnějším rohu

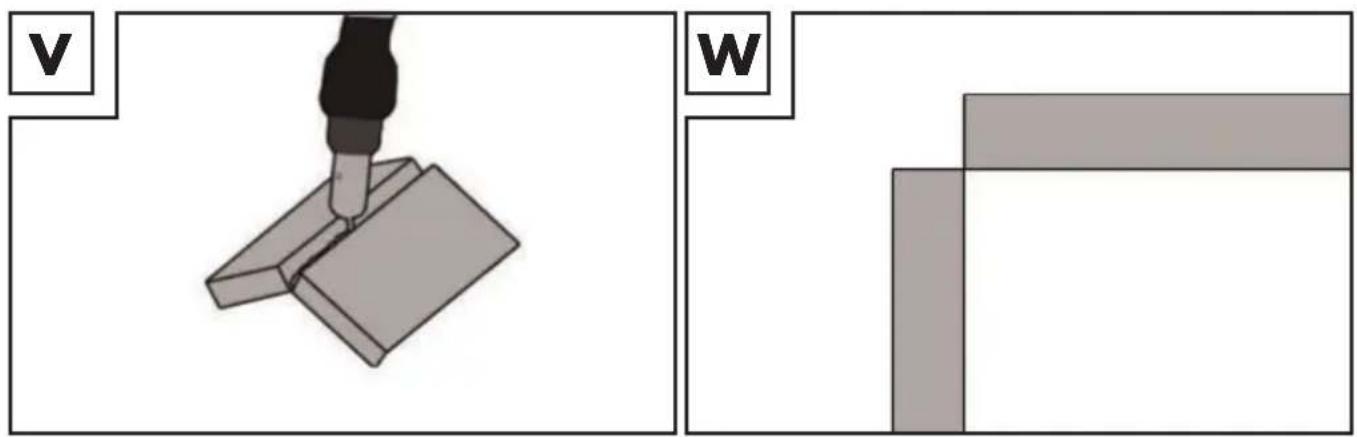

Příprava tohoto druhu je velmi jednoduchá (obr. V, W).

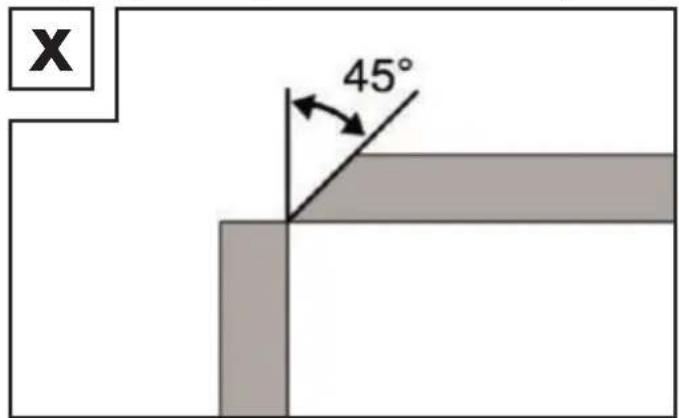

U silnějších materiálů však již nemá význam. V tomto případě je lepší svar připravit tak, jak je popsáno níže, kdy je hrana jedné z desek zkosená (obr. X).

X 45°

Koutové svary

Koutový svar vzniká, pokud jsou obrobky navzájem kolmé. Svar by měl mít tvar rovnostranného trojúhelníku s mírným žlábkem (obr. Y, Z).

Svary na vnitřním rohu

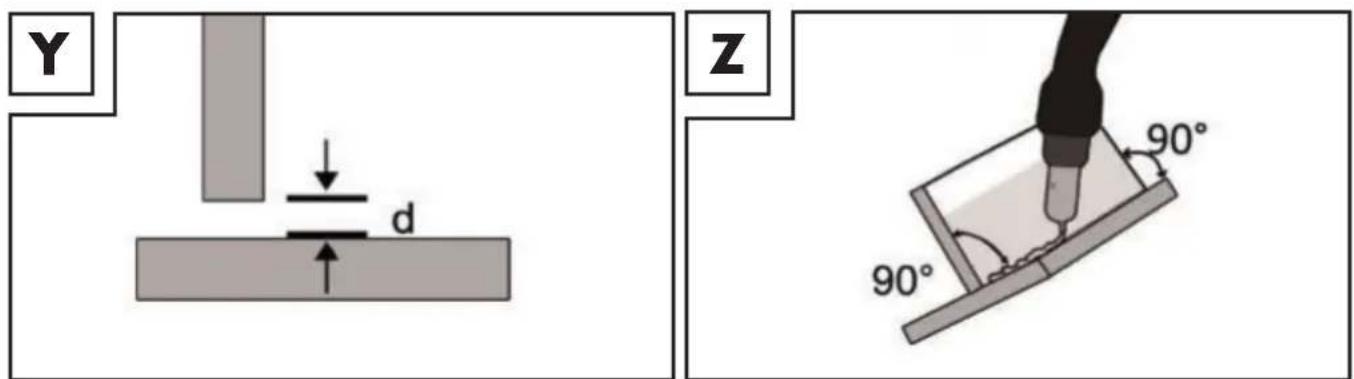

Příprava tohoto druhu je velmi jednoduchá a provádí se do tlouštěk 5 mm. Rozměr „d“ se musí redukovat na minimum a v každém případě musí být menší než 2 mm (obr. Y).

Y d Z 90° 90°

U silnějších materiálů však již nemá význam. V tomto případě je lepší svar připravit tak, jak je znázorněno na obrázku X, kdy je hrana desky zkosená.

Svařování přeplátováním

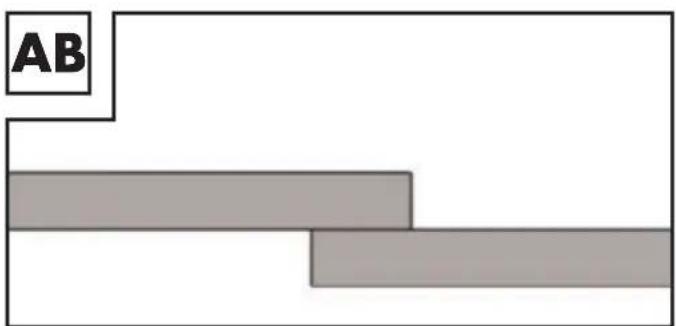

Nejběžnější je příprava rovných svařovaných hran. Svar lze provést normálním úhlovým svarem. Oba obrobky se musí k sobě přirazit co nejblíže, jak je znázorněno na obrázku AB.

AB

• Svařování MMA

■ Ujistěte se, že je hlavní vypínáč v poloze „O“ („OFF“) nebo že zástrčka 3 není zapojena do zásuvky.

Připojte držák elektročn/a zemnicí svorku 4 ke svářečce, jak je znázorněno na obrázku AC. Dodržujte také údaje výrobce elektrod.

■ Oblečte si vhodný ochranný oděv v souladu se specifikacemi a připravte si pracovište.

■ Připojte zemnicí svorkuk obrobku.

■ Upněte elektrodu do držáku elektrody

Zapněte zařízení tak, že uvedete hlavní vypíněč do polohy „I“ („ON“).

Zvolte režim „MMA“ stisknutím volicího tlačítka režimu svařováší dokud se nerozsvítí světelný indikátor vedle „MMA“.

Nastavte svařovací proud otočným spínačem pro nastavení svařovacího prouledupodle použité elektrody.

AC PARKSIDE PMSG 200 A2 6 34 4

! UPOZORNĚNÍ: Orientační hodnoty pro svařovací proud, který má být nastaven v závislosti na průměru elektrody, naleznete v následující tabulce.

∅ elektrody Svařovací proud
1,6 mm 40–60 A
2,0 mm 60–80 A
2,5 mm 80–100 A
3,2 mm 100–140 A

POZOR: Zemnicí svorka 4 a držák elektrody 34/elektroda nesmí přijít do přímého kontaktu.

POZOR: Při svařování tyčovými elektrodami musí být držák elektrody 34 a zemnicí svorka 4 djeny podle údajů výrobce elektrod.

Držte si svářečský 381tpřed obličejem a začněte se svařováním.
■ Pro ukončení pracovního procesu uvedte hlavní vypínač ON / OFF do polohy „O“ („OFF“).

POZOR: Při inicializaci teplotní ochrany se indikátor O.H. 37 V tomto případě není další ování možné. Zařízení je i nadále v provozu, aby ho ventilátor ochladil. Jakmile je zařízení opět aveno k provozu, indikátor O.H. 37 zhasne. Funkce svařování je zase k dispozici.

POZOR: Netúkejte elektrodou do obrobku. Mohlo by dojít k poškození a ztížení zapálení ického oblouku. Jakmile se elektrický oblouk zapálí, pokuste se udržet vzdálenost k obrobku, odpovídá použitému průměru elektrody. Vzdálenost má během svařování zůstat pokud možno antní. Sklon elektrody má být 20–30 stupňů po směru práce.

POZOR: K odstranění spotřebovaných elektrod nebo k přesunu horkých obrobků používejte vždy. Mějte na paměti, že držák elektrody musíte po svařování vždy odložit na izolační podklad. Ka se smí ze svaru odstraňovat až po vychladnutí. Pro pokračování svaru v místě přerušení:

- Nejdříve odstraňte strusku z místa pokračování.

Elektrický oblouk se zapálí ve spáře svaru, pak se přivede do spojovacího bodu, kde se řádně roztaví, a následně se ve svaru pokračuje.

POZOR: Svařováním vzniká teplo. Proto musí svářečka po použití běžet naprázdno nejméně půl ny. Případně nechejte zařízení vychladnout po dobu jedné hodiny. Zařízení můžete zabalit a uložit hdy, když se jeho teplota vrátí do normálu.

POZOR: Napětí, které je o 10 % nižší než jmenovité vstupní napětí svářečky, může mít tyto následky:

■ Proud zařízení se sníží.
■ Elektrický oblouk se přeruší nebo bude nestabilní.

POZOR:

Záření elektrického oblouku může způsobit záněty očí a popálení pokožky.
Rozstřik a roztavená struska mohou způsobit poranění očí a popáleniny.
■ Smontujte svářečský štít, jak je popsáno v části „Montáz svářečského štítu“.
■ Smí se používat výhradně svařovací kabely, které jsou součástí dodávky.

Zvolte svařování vpřed nebo vzad. Vliv směru pohybu na vlastnosti svaru je znázorněn níže:

	Svařování vpřed Svařování vzad
Závar menší větší
Šířka svaru větší menší
Svarová housenka plošší vyšší
Vady svaru větší menší

UPOZORNĚNÍ: Po svařování zkušebního kusu se sami rozhodnete, který druh svařování je vhodnější.

! UPOZORNĚNÍ: Po úplném opotřebení elektrody je nutné ji vyměnit.

Svářečský štít

VÝSTRAHA OHROŽENÍ ZDRAVÍ!

Pokud nepoužíváte svářečský štít, může dojít k poranění očí v důsledku zdraví škodlivého UV záření a horka vycházejícího z elektrického oblouku. Při svařování vždy používejte svářečský ochranný štít.

• Svařování WIG/TIG

Při svařování metodou WIG/TIG postupujte podle pokynů k hořáku WIG. Režim WIG/TIG lze zvolit stisknutím volicího tlačítka režimu svařování 35. Zvolte pozici „TIG“.

- Údržba a čištění

! UPOZORNĚNÍ: Aby svářečka bezchybně fungovala a byly dodrženy bezpečnostní požadavky, je třeba pravidelně provádět údržbu a opravy. Použití k nesprávnému účelu nebo nesprávné zacházení může vést k výpadkům a poškození přístroje. Opravy nechejte provádět pouze kvalifikovanými odborníky.

Než začnete provádět údržbu svářečky, odpojte hlavní přívod elektrické energie a vypněte hlavní vypínač zařízení.

Svářečku a příslušenství pravidelně čistěte pomocí vzduchu, čisticí vlny nebo kartáče.

V případě závady nebo nezbytné výměny částí zařízení se obratte na příslušný kvalifikovaný personál.

- Ekologické pokyny a informace k likvidaci odpadu

ELEKTRICKÉ NÁSTROJE NEVYHAZUJTE DO DOMOVNÍHO ODPADU! RECYKLACE MÍSTO ODSTRAŇOVÁNÍ ODPADU!

Podle evropské směrnice 2012/19/EU se musí použité elektrospotřebiče třídit a ekologicky recyklovat. Symbol přeškrtnuté popelnice znamená, že toto zařízení nesmí být po skončení své životnosti likvidováno

společně s domovním odpadem. Zařízení je třeba odevzdat na stanovených sběrných místech, v recyklačních střediscích nebo u společností zabývajících se likvidací odpadu.

Vaše vadná a vrácená zařízení zlikvidujeme zdarma. Kromě toho jsou distributoři elektrických a elektronických zařízení a distributoři potravin povinni je odebírat zpět. Lidl nabízí možnost vrácení zboží přímo na pobočkách a v marketech. Vrácení a likvidace jsou pro vás bezplatné. Při nákupu nového zařízení máte právo na bezplatné vrácení příslušného starého zařízení. Kromě toho máte možnost bezplatně vrátit (až tři) stará zařízení, které nepřesahují 25 cm v jakémkoli rozměru, bez ohledu na nákup nového zařízení.

Před odevzdáním vymažte všechny osobní údaje.

Před odevzdáním vyjměte baterie nebo akumulátory, které nejsou součástí starého zařízení, a žárovky, které lze vyjmout, aniž by se zničily, a odevzdejte je do odděleného sběru.

Věnujte pozornost označení jednotlivých obalových materiálů a v případě potřeby je rovněž třídte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b), které mají následující význam: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.

• EU prohlášení o shodě

My, firma

C. M. C. GmbH

Za dokumentaci zodpovědný pracovník:

prohlašujeme na vlastní odpovědnost, že výrobek

Multisvářečka

IAN: 409153_2207

Č. výr.: 2575

Rok výroby: 2023/18

Model: PMSG 200 A2

splňuje základní bezpečnostní požadavky, které jsou stanoveny v evropských směrnicích

Směrnice EU o elektromagnetická kompatibilitě:

2014/30/EU

Směrnice o zařízeních nízkého napětí:

2014/35/EU

Směrnice RoHS (o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních):

2011/65/EU + 2015/863/EU

a jejích změnách.

Výše popsaný předmět a prohlášení splňují předpisy a směrnici Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních. Posouzení shody bylo provedeno na základě následujících harmonizovaných norem:

EN 60974-6:2016

EN 60974-10:2014/A1:2015

St. Ingbert, 1. 10. 2022

C.M.C. GmbH Katharina-Leth-Str. 15 1.A.66386 S.Englevei Telefon: [phone] Telefax: [phone]

- Zajištění kvality -

- Informaceo zárucea servisníchopravách

Záruka společnosti Creative Marketing & Consulting GmbH

Vážená zákaznice, vážený zákazníku,

na tento výrobek dostáváte záruku 3 roky ode dne zakoupení. V případě, že se na tomto výrobku projeví závady, můžete vůči prodejci uplatnit svá práva podle zákona. Tato zákonná práva nejsou omezena našimi záručními podmínkami, které jsou uvedeny dále.

• Záruční podmínky

Záruční lhůta začíná datem koupě.

Uschovejte si dobře originál dokladu o koupi. Budete jej potřebovat jako doklad potvrzující koupi.

Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek vám – podle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Předpokladem pro poskytnutí záruky během 3leté záruční lhůty je předložení vadného výrobku a dokladu o koupi (pokladní stvrzenka) a písemný popis závady s informací o tom, kdy se vyskytla.

V případě, že se na vadu vztahuje naše záruka, obdržíte zpět opravený nebo nový výrobek. Od opravy nebo výměny nezačne běžet nová záruční lhůta.

- Záruční lhůta a zákonné nároky na odstranění vad

Záručním plněním se záruční lhůta neprodlužuje. To platí i pro vyměněné a opravené díly.

Eventuální poškození a vady existující již v okamžiku zakoupení je nutné nahlásit okamžitě po vybalení. Opravy, jejichž potřeba vznikne po uplynutí záruční doby, se hradí.

- Rozsah záruky

Přístroj byl pečlivě vyroben v souladu s přísnými požadavky na kvalitu a před expedicí byl svědomitě odzkoušen.

Záruka se vztahuje na materiálové a výrobní vady. Tato záruka neplatí pro díly výrobku, které podléhají běžnému opotřebení, a tedy mohou být považovány za spotřební díly. Dále se nevztahuje ani na poškození křehkých dílů, jako např. spínačů, akumulátorů a dílů ze skla. Záruka pozbývá platnosti, jestliže je poškozený výrobek nadále používán nebo je používán nebo udržován nepřiměřeným způsobem. K odbornému používání výrobku je zapotřebí přesně dodržovat pokyny uvedené v originálním návodu k provozu. Je bezpodmínečně nutné vyhnout se účelům použití a jednáním, která se v návodu k obsluze nedoporučují, nebo před kterými návod k obsluze varuje.

Tento výrobek je určený pouze k soukromému použití, nikoliv ke komerčním účelům. Záruka zaniká v případě zneužití a neodborné manipulace, použití násilí nebo v případě zásahů neprováděných naším autorizovaným servisem.

- Postup při záruční reklamaci

Pro zajištění rychlého zpracování vašeho případu se řídte následujícími pokyny:

Pro případ dalších dotazů si laskavě připravte doklad o koupi a číslo výrobku (např. IAN) jako doklad o zakoupení spotřebiče. Číslo výrobku naleznete na typovém štítku, rytině, na titulním stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.

V případě výskytu funkčních nebo jiných vad kontaktujte nejdříve telefonicky nebo e-mailem níže uvedené servisní oddělení.

Vadný výrobek pak můžete bezplatně zaslat spolu s dokladem o koupi (pokladní stvrzenkou), popisem závady a informací o tom, kdy se vada vyskytla, na adresu servisu, kterou vám sdělí servisní oddělení.

UPOZORNĚNÍ: Na stránce www.lidl-service.com si můžete stáhnout tuto a mnohé další příručky, produktová video a software.

PDF ONLINE www.lidl-service.com

Pomocí tohoto QR kódu se

dostanete přímo na stránku

Lidl-Service (www.lidl-service.com)

a po zadání čísla výrobku

(IAN) 409153 můžete otevřít

návod k použití.

- Servis

Naše kontaktní údaje:

CZ

Název: Bohemian Dragomans

Internetová adresa: www.cmc-creative.de

E-mail: [e-mail]

Telefon: [phone]

Sídlo: Německo

IAN 409153\_2207

Dovolujeme si upozornit, že následující adresa není adresou servisní opravny. Kontaktujte výše uvedené servisní místo.

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

NĚMECKO

Objednání náhradních dílů:

Technické údaje.... Strana 171

Bezpečnostné upozornenia ...... Strana 172

Montáz ochranného zváračského štítu.... Strana 180

Zváranie MIG Strana 180

Záručná doba a zákonný nárok na reklamáciu ...... Strana 191

Rozsah záruky.... Strana 191

1 držiak elektród MMA
1 návod na obsluhu
1 uzemňovacia svorka s káblom
1 horák MIG so zváracím vedením
1 plnený drôt 200 g 1,0 mm ∅ typ: E71T-GS
5 tyčových elektród (2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)

• Opis dielov

Vstupný výkon: 4,5 kW
Prípojka sietového prúdu: 230 V~ 50 Hz
Hmotnost: 7,7 kg
Poistka: 16 A

■ VAROVANIE Obalový materiál uschovajte mimo dosahu detí. Hrozí nebezpečenstvo udusenia!

■ Zabezpečte vetranie pracoviska.

■ Pokial'ide o zvárácí prúd, vždy dbajte na bezchybné elektrické kontakty.

■ Zváračský štít nikdy nepoužívajte bez zváračského skla. Existuje nebezpečenstvo poškodenia očí!

- Prostredie so zvýšeným ohrozením elektrickým prúdom

Aby sa znížilo možné rušivé vyžarovánie, odporúčame nasledovné:

Na zváranie hliníka používajte hliníkový drôt a na zváranie ocele a železa používajte ocelový drôt.

Odblokujte a otvorte kryt jednotky posuvu drólu zatlačením odblokovacieho tlačidla smerom nahor.

! UPOZORNENIE: Dávajte pozor na to, aby sa neuvolnil koniec drôtu, a tým sa kladka samovolne neodvinula. Koniec drôtu sa smie uvolnit' až počas montáže.

■ Stlačte tlačidlo horáka

Teraz posúva posuvný systém drôtu zvárací drôt cez balík hořka horák 8.

■ Zváračku znova vypnite.

Ochranný zváračský štít

VAROVANIE NEBEZPEČENSTVO OHROZENIA ZDRAVIA!

Pripojte uzemňovací kábel s uzemňovacou svorkuna zváraný obrobok. Dávajte pozor, aby mala svorka dobrý elektrický kontakt.
Na zváranom mieste sa musí obrobok očistit' od hrdze a farby.

■ Po skončení zvárania a počas prestávok zváračku vždy vypnite a sietovú zástrčku vždy vytiahnite zo zásuvky.

• Vytvorenie zvaru

Ploché tupé zvárané spoje

Zvarové spoje na vonkajšom rohu

Príprava tohto druhu je velmi jednoduchá (obr. V, W).

Spoje kútovými zvarmi

Prekryté zvarové spoje

■ Zvolte režim „MMA“ stláčaním tlačidla volby zváracieho režin, kým sa nerozsvieti kontrolka vedla „MMA“.

Ochranný zváračský štít

VAROVANIE NEBEZPEČENSTVO OHROZENIA ZDRAVIA!

Vážená zákazníčka, vážený zákazník,

- Záručná doba a zákonný nárok na reklamáciu

dostanete priamo na stránku

servisu spoločnosti Lidl

(www.lidl-service.com)

a po zadaní čísla výrobku

váš návod na obsluhu.

- Servis

Varnostni napotki .... Stran 305

Pred zagonom.... Stran 313

Montaža.... Stran 313

Montaža varilnega vizirja.... Stran 313

Varjenje MIG .... Stran 313

Poslední aktualizace informací · Stan na ·
