PMSG 200 A2 - Aparat de sudură PARKSIDE - Manual de utilizare gratuit

Marcă	Parkside
Model	PMSG 200 A2
Tip	Aparat de sudură multi-procedeu (MIG/MMA/TIG)
Alimentare rețea	230 V~ 50 Hz, 16 A
Putere absorbită	4,5 kW
Greutate	7,7 kg
Grad de protecție	IP21S
Clasă de izolație	H
Curent de sudare MIG (sârmă tubulară)	50–160 A
Curent de sudare MMA	30–140 A
Curent de sudare TIG	30–200 A
Tensiune în gol MIG/MMA	56 V
Tensiune în gol TIG	52 V
Diametru sârmă de sudare	0,6–1,0 mm
Bobină de sârmă max.	aprox. 5000 g
Procese de sudare	MIG, MMA, TIG, sârmă tubulară, mod SYN
Accesorii incluse	Mască de sudor, port-electrod, cablu de masă, torță MIG, sârme (aluminiu și tubulară), duze, ciocan pentru zgură
Siguranță	Protecție termică (O.H.), protecție la supracurent (O.C.)
Întreținere	Curățare regulată, întreținere de către un electrician calificat
Garanție	3 ani

Întrebări frecvente - PMSG 200 A2 PARKSIDE

Cum se conectează aparatul de sudură pentru sudarea MIG cu gaz?

Conectați priza torței MIG la borna '+' și cablul de masă la borna '-'. Apoi, conectați alimentarea cu gaz inert (cu reductor de presiune) la racordul de gaz. Utilizați argon pentru sârma de aluminiu.

Ce gaz se utilizează pentru sudarea cu sârmă tubulară?

Cu sârmă tubulară auto-protectoare, nu aveți nevoie de gaz suplimentar. Gazul de protecție este conținut în sârmă.

Cum se selectează modul de sudare?

Apăsați tasta Mod de sudare (35) pentru a alege între Al, MIG, MAG și FLUX. Pentru modul SYN (pre-setare sincronă), mențineți tasta apăsată 2 secunde.

Cum se reglează curentul de sudare?

Utilizați comutatorul rotativ (6) pentru a regla curentul. Pentru o tensiune adecvată, utilizați rotița (36). Efectuați un test pe eșantion pentru a găsi setarea optimă.

Ce trebuie făcut în caz de supraîncălzire (afișaj O.H.)?

Lăsați aparatul să se răcească timp de aproximativ 15 minute. Ventilatorul continuă să funcționeze. Odată răcit, afișajul O.H. se stinge și puteți suda din nou.

Cum se schimbă sârma de sudare?

Deschideți capacul, deblocați unitatea de role, scoateți bobina veche, plasați-o pe cea nouă având grijă la sensul de derulare. Treceți sârma prin rola de antrenare și setul de furtun, apoi acționați tasta torței pentru a o înfila.

Care sunt instrucțiunile esențiale de siguranță?

Purtați întotdeauna o mască de sudor cu geam de protecție, mănuși izolante uscate și îmbrăcăminte ignifugă. Asigurați o ventilație adecvată. Nu sudați pe ploaie sau într-un mediu umed.

Pot să sudez aluminiu cu acest aparat?

Da, utilizați modul Al (aluminiu) și sârmă de aluminiu cu gaz inert argon. Reglați o tensiune mai mică decât pentru oțel. Modul SYN este recomandat pentru începători.

Cum se întreține aparatul de sudură?

Curățați regulat aparatul cu aer comprimat sau o cârpă. Verificați starea cablurilor și a conectorilor. Reparațiile trebuie încredințate unui electrician calificat.

Unde pot găsi piese de schimb?

Contactați serviciul de asistență la datele indicate în manual ([e-mail] / 0033 3 87 84 72 34). Păstrați bonul de casă și numărul IAN.

MANUAL DE UTILIZARE PMSG 200 A2 PARKSIDE

Indicații de operare și siguranță

Traducerea instructiunilor de utilizare originale

GR CY

Desfaceti înainte să citiți pagina cu ilustrații și apoi familiarizați-vă cu toate funcțiile aparatului.

BG

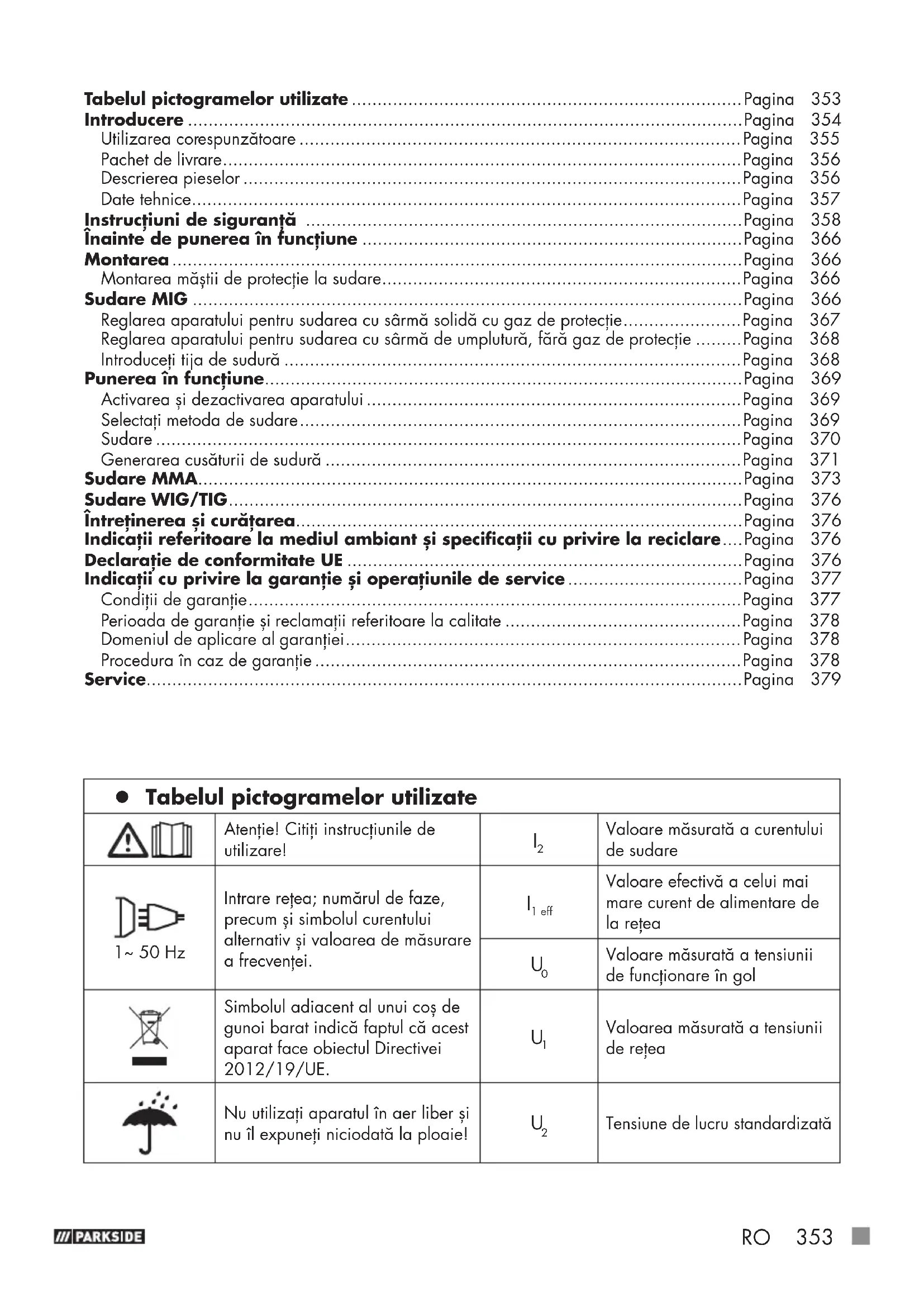

RO Indicații de operare și siguranță Pagina 353

Tabelul pictogramelor utilizate....Pagina 353

Introducere ......Pagina 354

Utilizarea corespunzătoare ......Pagina 355

Descrierea pieselor ......Pagina 356

Instrucțiuni de siguranță ......Pagina 358

Înainte de punerea în funcțiune ......Pagina 366

Montarea....Pagina 366

Montarea măștii de protecție la sudare....Pagina 366

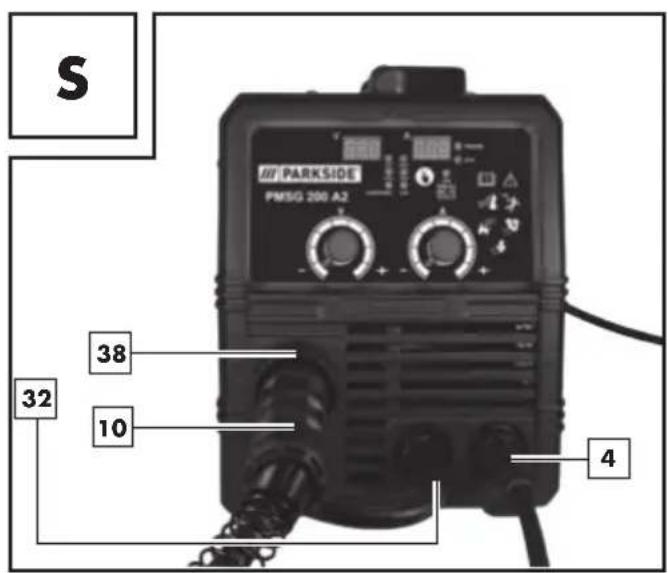

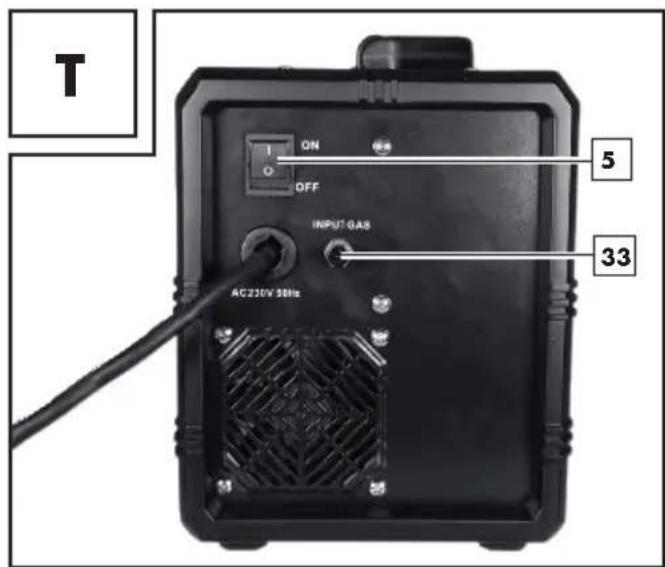

Reglarea aparatului pentru sudarea cu sârmă solidă cu gaz de protecție....Pagina 367

Reglarea aparatului pentru sudarea cu sârmă de umplutură, fără gaz de protecție ......Pagina 368

Introduceți tija de sudură ......Pagina 368

Punerea în funcțiune....Pagina 369

Activarea și dezactivarea aparatului....Pagina 369

Selectați metoda de sudare....Pagina 369

Generarea cusăturii de sudură ......Pagina 371

Întreținerea și curățarea....Pagina 376

Indicații referitoare la mediul ambiant și specificații cu privire la reciclare....Pagina 376

Declaratie de conformitate UE ......Pagina 376

Indicatii cu privire la garantie și operațiunile de service....Pagina 377

Conditii de garantie....Pagina 377

Perioada de garantie și reclamații referitoare la calitate....Pagina 378

Domeniul de aplicare al garanției....Pagina 378

Procedura în caz de garanție ......Pagina 378

Service....Pagina 379

● Tabelul pictogramelor utilizate
	Atenție! Citiți instrucțiunile de utilizare!	I_2	Valoare măsurată a curentului de sudare
1~50 Hz	Intrare rețea; numărul de faze, precum și simbolul curentului alternativ și valoarea de măsurare a frecvenței.	I_1 eff	Valoare efectivă a celui mai mare curent de alimentare de la rețea
		U_0	Valoare măsurată a tensiunii de funcționare în gol
	Simbolul adiacent al unui coș de gunoi barat indică faptul că acest aparat face obiectul Directivei 2012/19/UE.	U_1	Valoarea măsurată a tensiunii de rețea
	Nu utilizați aparatul în aer liber și nu îl expuneți niciodată la ploaie!	U_2	Tensiune de lucru standardizată
	Şocul electric de la electrodul de sudură poate fi letal!	I_1 max	Cea mai mare valoare măsurată a curentului de alimentare de la rețea
	Inspirarea fumului de sudură vă poate pune sănătatea în pericol.		Atenționare! Pericol de electrocutare!
	Scânteile de sudură pot provoca o explozie sau un incendiu.		Indicație importantă!
	Radiațiile arcului electric pot dăuna ochilor și pot provoca leziuni ale pielii.		Reciclați în mod ecologic ambalajul și aparatul!
	Câmpurile electromagnetice pot opri funcționarea stimulatoarelor cardiace.		Se pot produce accidente grave sau chiar mortale.
	Atenție, posibile pericole!	IP21S	Tip de protecție
	Clemă de masă		Convertizor de frecvență static monofazat-transformator-redresor
H	Clasa de izolație		Curent continuu
	Produs din material reciclabil.		Cea mai mare valoare măsurată a timpului de sudare în modul intermitent Σ'_ON
	Cea mai mare valoare măsurată a timpului de sudare în modul continuu t_ON (max)		Sudură manuală cu arc electric efectuată cu electrozi tip bară înveliți
	Sudură cu gaz inert și cu gaz activ, inclusiv utilizarea sârmei de umplutură	:	Sudură cu gaz inert de tungsten

Aparat de sudură multifunțional PMSG 200 A2

- Introducere

Felicitări! Ați ales un produs de înaltă calitate de la noi. Înainte de prima punere în funcțiune, familiarizați-vă cu modul de utilizare a produsului. Citiți cu atenție următoarele instrucțiuni de utilizare și indicațiile de siguranță. Punerea în funcțiune a acestui produs

este permisă numai persoanelor instruite.

A NU SE LĂSA LA ÎNDEMÂNA COPIILOR!

- Utilizarea corespunzătoare

Aparatul este conceput pentru sudură MIG (sudură cu sărmă de sudare și gaz inert), sudură MMA (sudură cu electrod tip bară) și sudură WIG (sudare cu gaz intern de tungsten). Atunci când se utilizează sărme solide care nu conțin gaz de protecție sub formă solidă, trebuie să se utilizeze gaz de protecție suplimentar. La utilizarea sărmei solide din aluminiu, se va utiliza argonul ca gaz de protecție. Atunci când se utilizează sărmă de umplutură autoprotecție, nu este nevoie de gaz suplimentar. În acest caz, gazul de protecție este conținut sub formă de pulbere în sărma de sudură și este astfel introdus direct în arc. Acest lucru face ca unitatea să nu fie influențată de acțiunea vântului atunci când se lucrează în aer liber. Se pot utiliza numai electrozi filiformi adecvați pentru aparat. Acest aparat electric de sudură este adecvat pentru sudarea manuală cu arc electric (sudare MMA) a oțelului, oțelului inoxidabil, a tablei de oțel și a materialelor turnate, utilizând electrozi înveliți corespunzător. Respectați specificațiile producătorului electrodului. Se pot utiliza numai electrozi adecvați pentru aparat. Pentru sudarea cu gaz inert de tungsten (sudare WIG), asigurați-vă că respectați instrucțiunile de operare și de siguranță ale arzătorului WIG utilizat, pe lângă instrucțiunile și informațiile de siguranță din aceste instrucțiuni de operare. Manipularea produsului în mod necorespunzător poate prezenta un pericol pentru persoane, animale și bunuri. Masca de sudură trebuie utilizată doar împreună cu ochelari de protecție pentru sudură precum și cu sticlă pentru mască de sudură marcată corespunzător și trebuie utilizată exclusiv pentru sudură. Masca de sudură nu este adecvată pentru sudarea cu laser! Utilizați produsul numai așa cum este descris și pentru zonele de aplicare specificate. Păstrați acest manual la loc sigur. La transmiterea produsului unei alte persoane, înmânați și toate documentele aferente. Orice utilizare ce diferă de utilizarea conformă este interzisă și potențial periculoasă. Avariile rezultate ca urmare a nerespectării instrucțiunilor sau utilizării greșite nu sunt acoperite de garanție și nu cad în responsabilitatea producătorului. În cazul utilizării în scopuri comerciale, garanția este anulată. Parte din utilizarea corespunzătoare face atât respectarea instrucțiunilor de siguranță, cât și a instrucțiunilor de montare și de operare din manualul de utilizare. Trebuie respectate cu strictețe prevederile aplicabile de prevenire a accidentelor. Aparatul nu trebuie folosit:

• în încăperi care nu sunt ventilate corespunzător,
  în zone unde există pericolul provocării unei explozii,
  ■ pentru dezghețarea tevilor,
• în apropierea persoanelor cu stimulator cardiac și
• în apropierea materialelor uşor inflamabile.

Riscuri reziduale

Există întotdeauna riscuri reziduale, chiar și în cazul utilizării conforme a aparatului.

Pot apărea următoarele pericole asociate cu modelul și constructția acestui aparat de sudură multifunțional:

■ leziuni oculare din cauza reflexiei, atingerii pieselor fierbinți ale aparatului sau a piesei de lucru (arsuri),
în cazul unor măsuri de siguranță necorespunzătoare, pot avea loc accidente sau incendii din cauza scânteilor sau particulelor de zgură,
Fum și gaze care dăunează sănătății emanate în camere închise care nu sunt ventilate corespunzător.

INDICATIE: Reduceți riscul rezidual prin utilizarea cu atenție și în mod corespunzător a aparatului spectarea tuturor instrucțiunilor.

- Pachet de livrare

1 aparat de sudură multifunctional PMSG 200 A2
1 duză de sudare 1,0 mm (premontată, doar pentru sârma solidă din aluminiu) Marcare: 1,0 A
4 duze de sudare pentru sărmă de oțel/de umplutură (1x 0,6 mm; 1x 0,8 mm; 1x 0,9 mm; 1x 1,0 mm)
Marcarea în funcție de diametru: 0,6; 0,8; 0,9; 1,0
1 ciocan pentru îndepărtarea zgurii cu perie de sărmă
1 sârmă solidă din aluminiu 200 g (premontată) 1,0 mm ∅, tip: ER5356
1 mască de protectie la sudare
1 suport de electrozi MMA
1 manual de utilizare
1 clemă de masă
1 arzător MIG cu cablu de sudură de
1 sârmă de umplutură 200 g 1,0 mm ∅, tip: E71T-GS
5 electrozi de tip bară (2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)

- Descrierea pieselor

1	Capac pentru unitatea de avans pentru sărmă	17	Ciocan pentru îndepărtarea zgurii cu perie de sărmă
2	Mâner	18	Rolă de avans
3	Ștecăr	19	Corp scut
4	Cablul de masă cu clemă de masă	20	Geam de sudare întunecat
5	Întrerupător principal ON/OFF (inclusiv lampă de control al rețelei)	21	Mâner
6	Comutator rotativ pentru reglarea curentului de sudură	22	Mască de protecție la sudare după montaj
7	Duză arzător	23	Clemă de montaj
8	Arzător	24	Mecanism de blocare pentru geamul de protecție
9	Tastă arzător	25	Șurub de ajustare
10	Pachet de furtunuri cu racordare directă	26	Ansamblu rolă presiune
11	Duză de sudare (0,6 mm)	27	Suport pentru rolă
12	Duză de sudare (0,8 mm)	28	Suport pentru rola de avans
13	Duză de sudare (0,9 mm)	29	Ghidaj pentru sărmă
14	Duză de sudare (1,0 mm)	30	Suport pentru pachetul de furtunuri
15	Rolă de sărmă solidă de sudare (aluminiu) ∅ 1 mm / 200 g (premontată)	31	Ajutaj pentru arzător
16	Rolă de sărmă de sudare (oțel) ∅ 1 mm / 200 g	32	Conector
33	Racord de gaz	36	Comutator rotativ pentru reglarea tensiunii de sudare
34	Suport de electrod MMA	37	Indicator O.H.
35	Tastă de selectare a modului de sudură	38	Fixare

- Date tehnice

Putere de intrare: 4,5 kW
Conexiune la rețea: 230 V~ 50 Hz
Greutate: 7,7 kg
Siguranță: 16 A

Sudură cu sârmă de umplutură:

Curent de sudare: 50–160 A
Tensiunea de circuit deschis: U	_0 : 56 V
Cea mai mare valoare măsurată a curentului de alimentare de la rețea:	I_1max : 25,7 A
Valoare efectivă a celui mai mare curent de alimentare de la rețea:	I_1eff : 11,6 A
Tambur sărmă de sudare, max: aprox. 5000 g
Diametru sărmă de sudare max.: 1,0 mm
Caracteristică Plat

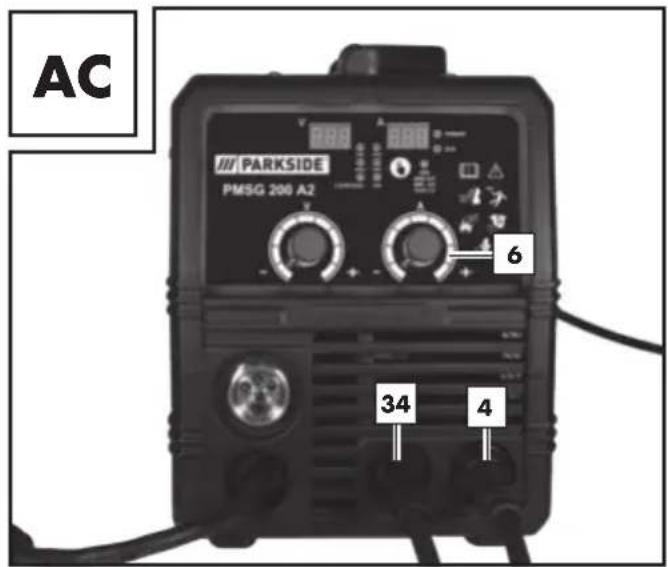

Sudare MMA:

Curent de sudare: 30–140 A
Tensiunea de circuit deschis: U	_0 : 56 V
Cea mai mare valoare măsurată a curentului de alimentare de la rețea:	I_1max : 23,7 A
Valoare efectivă a celui mai mare curent de alimentare de la rețea:	I_1eff : 10,7 A
Caracteristică: Cădere

Sudare WIG:

Curent de sudare: 30–200 A
Tensiunea de circuit deschis: U	_0 : 52 V
Cea mai mare valoare măsurată a curentului de alimentare de la rețea:	I_1max : 27,2 A
Valoare efectivă a celui mai mare curent de alimentare de la rețea:	I_1eff : 8,9 A
Caracteristică: Cădere

INDICATIE: În cursul dezvoltării ulterioare, se pot efectua fără preaviz modificări tehnice și de aspect. Toate dimensiunile, indicațiile și informațiile din aceste instrucțiuni de utilizare sunt furnizate fără garanție. De aceea, nu vor fi valabile revendicările făcute în baza instrucțiunilor de utilizare.

INDICATIE: Termenul „aparat” utilizat în textul de mai jos se referă la aparatul de sudură multifunctional descris în aceste instructiuni de utilizare.

- Instructiuni de siguranță

⚠️ Vă rugăm să citiți cu atenție manualul de utilizare și să respectați instrucțiunile. Familiarizați-vă cu aparatul, utilizarea corectă a acestuia și instrucțiunile de siguranță prin intermediul prezentului manual de utilizare. Pe plăcuța de tip se găsesc toate datele tehnice ale acestui aparat de sudură, informați-vă cu privire la caracteristicile tehnice ale acestui aparat.

■ AVERTIZARE Nu lăsați materialele de ambalare la îndemâna copiilor. Există pericol de asfixiere!

■ Lucrările de réparare și de îngrijire trebuie realizate doar de electricieni calificati.

- Acest aparat poate fi utilizat de copii începând cu vârsta de 16 ani, precum și de persoane cu capacitate fizică, senzorială sau mintală redusă sau lipsă de experiență și cunoștințe, doar dacă sunt supravegheați sau dacă au fost instruiți referitor la utilizarea în condiții de siguranță a aparatului și la eventualele pericole ce pot apărea. Copiii nu trebuie să se joace cu aparatul. Curățarea și mentenanța nu trebuie realizate de copii nesupravegheați.

- Lucrările de reparare și de îngrijire trebuie realizate doar de electricieni calificați.

- Folosiți doar cablurile de sudură incluse în pachetul de livrare.

In timpul funcționării, aparatul nu trebuie poziționat direct lângă perete, nu trebuie acoperit sau poziționat între alte aparate, pentru a asigura în permanență circularea unei cantități corespunzătoare de aer prin fanta de aerisire. Asigurăți-vă că aparatul este conectat în mod corespunzător la rețeaua de tensiune. Evitați solicitarea prin întindere a cablului de alimentare. Scoateți ștecărul din priză înainte de a muta aparatul în alt loc.

- Când nu utilizati aparatul, opritii-l întotdeauna cu ajutorul comutatorului PORNIRE/ÓPRIRE. Asezați suportul de electrozi pe o suprafață izolată și luatii electrozii din suport doar după o perioadă de răcire de 15 minute.

■ Verificați starea cablurilor de sudare, a suportului de electrod și a clemelor de masă. Uzura de pe izolație și de pe componentele

conducătoare de curent pot genera pericole și pot diminua calitatea operației de sudare.

■ Sudarea cu arc electric generează scântei, particule de metal topit și fum. În acest context, respectați următoarele: îndepărtați de la locul în care se efectuează lucrările și din vecinătatea sa imediată toate substanțele și/sau materialele înflamabile.
- Asigurati ventilația locului în care se efectuează lucrările.
■ Nu sudati pe rezervoare, vase sau conducte care conțin sau care au conținut lichide sau gaze inflamabile.

AVERTIZARE Evitați orice contact direct cu circuitul de curent de sudare. Tensiunea la funcționarea în gol dintre cleștele electro-dului și clema de masă poate fi periculoasă, există pericolul unui șoc electric.

Nu depozitați aparatul în atmosferă umedă sau udă, sau în condiții de ploaie. În acest context este valabilă clasa de protecție IP21S.
■ Protejați ochii cu geamurile de protecție destinate în acest scop (grad DIN 9–10), pe care le fixați pe masca de sudare livrată. Utilizați mănuși și îmbrăcăminte de protecție uscată, care nu prezintă urme de ulei și grăsimi, pentru a proteja pielea împotriva radiatiei ultraviolete a arcului electric.

■ AVERTIZARE Nu utilizati sursa de curent de sudare pentru dezghețarea conductelor.

Retineti:

■ Radiatia arcului electric poate afecta ochii și poate provoca arsuri la nivelul pielii.
■ Sudarea cu arc electric generează scântei și picături de metal topit, piesa sudată începe să devină incandescentă și rămâne relativ mult timp foarte fierbinte. Prin urmare, nu atingeți piesa cu mâinile goale.
- La sudarea cu arc electric se degajă vapori periculoși pentru sănătate. Aveți grijă, pe cât posibil, să nu inhalați acești vapori.
■ Protejati-vă împotriva efectelor periculoase ale arcului electric și tineți la o distanță de aproximativ 2 m față de arcul electric persoanele care nu participă la efectuarea lucrărilor.

! ATENTIE!

In funcție de condițiile de rețea la punctul de conexiune, în timpul exploatării aparatului de sudură se pot produce perturbații la

alimentarea cu tensiune a altor consumatori. În cazul unor nelămuriri, adresați-vă societății dumneavoastră de alimentare cu energie.

In timpul exploatații aparatului de sudură, se pot produce anomalii în funcționarea altor aparate, de exemplu, aparate auditive, stimulatoare cardiace, ș.a.m.d.

- Surse de pericole la sudarea cu arc electric

La sudarea cu arc electric rezultă o serie de surse de pericole. Astfel, este extrem de important pentru sudor să respecte regulile următoare, pentru a nu se pune pe sine și alte persoane în pericol și pentru a evita vătămarea persoanelor și avarierea aparatului.

Permiteți efectuarea lucrărilor pe partea de alimentare cu tensiune de la rețea, de ex. la cabluri, conectori, prize, ș.a.m.d., numai de către personal de specialitate, calificat în domeniul electric, în conformitate cu reglementările naționale și locale.

Permiteți efectuarea lucrărilor pe partea de alimentare cu tensiune de la rețea, de ex. la cabluri, conectori, prize, ș.a.m.d., numai de către personal de specialitate, calificat în domeniul electric, în conformitate cu reglementările naționale și locale.

In cazul unor accidente, separați imediat de la tensiunea de rețea aparatul de sudură.

■ Dacă apar tensiuni electrice de contact, dezactivați imediat aparatul și solicitați verificarea sa de către personal de specialitate calificat în domeniul electric.

■ Pe partea de curent de sudare, aveți întotdeauna grijă la asigurarea unor contacte electrice corespunzătoare.

■ La sudare, purtați întotdeauna pe ambele mâini mănuși cu proprietăți izolatoare. Acestea protejează împotriva șocurilor electrice (tensiunea de funcționare în gol a circuitului curentului de sudare), împotriva radiatiei periculoase (căldură și radiatie UV), precum și împotriva picăturilor de metal și zgură încinse.

■ Purtați încălțăminte solidă, cu proprietăți izolatoare. Încălțămintea trebuie să izoleze și în cazul umidității. Nu este adecvată încălțămintea decupată, deoarece picăturile de metal încins care cad pot provoca arsuri.

■ Purtați îmbrăcăminte de protecție adecvată, nu purtați piese de îmbrăcăminte din material sintetic.

- Nu priviți cu ochii neprotejati în arcul electric, utilizati numai mască de sudare, cu geam de protectie corespunzător, în conformitate cu DIN. Pe lângă radiatia de lumină și căldură, care provoacă orbire, respectiv arsuri, arcul electric emite și radiatii UV.

În cazul unei protecții insuficiente, această radiația ultravioletă invizibilă provoacă abia câteva ore mai târziu o inflamare perceptibilă, extrem de dureroasă a conjunctivei. În plus, radiația UV provoacă pe zonele neprotejate ale corpului arsuri similare celor provocate de radiația solară.

■ Și personalul auxiliar sau persoanele care se găsesc în apropierea arcului electric trebuie să fie instruite cu privire la pericole și trebuie să fie echipate cu mijloacele de protectie necesare.

Dacă este necesar, dispuneți panouri de protectie.

■ La sudare, în special în spațiile de dimensiuni reduce, se asigură a alimentare suficientă cu aer proaspăt, deoarece se formează fum și gaze toxice.

- Nu se pot efectua lucrări de sudură pe containerele în care sunt depozitate gaze, combustibili, uleiuri minerale sau altele

- asemenea, chiar dacă acestea au fost golite cu mult timp în urmă, - deoarece există un risc de explozie din cauza reziduurilor.

- În spații cu risc de incendiu și de explozie se aplică prescripții speciale.

- Imbinările prin sudură, care se supun unor solicitări extreme și trebuie să îndeplinească anumite cerințe de siguranță, se pot efectuă numai de către sudori special calificați și verificați.

Exemple în acest sens sunt recipientele sub presiune, sinele de rulare, cuplajele de remorcare, s.a.m.d.

ATENTIE! Conectați cât se poate de aproape de locul de sudare clema de masă, în așa fel încât curentul de sudare să adopte cel mai scurt drum de la electrod la clema de masă. Nu conectați niciodată clema de masă la carcasa aparatului de sudură! Nu conectați niciodată clema de masă la componentele legate la pământ care sunt la distanță față de piesă, de ex., la o conductă de apă aflată într-un alt colț al incintei. În caz contrar s-ar putea ajunge în situația în care se deteriorează sistemul cu conductori de protecție al incintei în care sudați.

- Nu utilizati în condiții de ploaie aparatul de sudură.

- Nu utilizati în atmosferă uredă aparatul de sudură.

■ Amplasati numai pe un loc plan aparatul de sudură.

■ leşirea este măsurată la o temperatură ambiantă de 20 °C.

Timpul de sudură se poate reduce la temperaturi mai mari.

4 PERICOL DE ELECTROCUTARE:

■ Șocul electric de la un electrod de sudură poate fi letal. Nu sudați în condiții de ploaie sau de ninsoare. P urtați mănuși izolante uscate. Nu atingeți electrodul fără a purta echipament de protecție.

Nu purtați mănuși umede sau deteriorate. Protejați-vă de șocuri electrice prin izolarea împotriva piesei de lucru.

Nu deschideti carcasa dispozitivului.

PERICOL DE IÑHALARE A' FUMULUI DE SUDURÃ:

■ Inspirarea fumului de sudură poate pune sănătatea în pericol.

Nu inhalați fumul. Utilizați dispozitivul în spații deschise.

Aerisiți zona de lucru pentru a îndepărta fumul.

PERICOLE CAUZATE DE SCÂNTEILE DE SUDURÃ:

■ Scânteile de sudură pot provoca o explozie sau un incendiu. Îndepărtați materialele inflamabile de zona de lucru.

Nu sudați lângă substanțele inflamabile. Scânteile de sudură pot provoca incendii. Asigurați-vă că este disponibil un extinctor în apropiere și desemnați o persoană care să îl poată folosi imediat.

Nu sudati pe butoaiie sau alte containere închise.

PERICOLE CAUZATE DE RADIATIILE ARCULUI ELECTRIC:

- Radiatiile arcului electric pot dăuna ochilor și pot provoca leziuni ale pielii. Purtați casca de siguranță și ochelarii de siguranță.

Purtați antifoane și asigurați-vă că pielea nu este expusă.

Purtați cască de protecție pentru sudură și acordați atenție setărilor corecte ale filtrului. Purtați echipament individual de protecție.

PERICOLE CAUZATE DE CÂMPURILE ELECTROMAGNETICE:

■ Curentul electric de sudură generează câmpuri electromagnetice.

A nu se utiliza în apropierea implanturilor medicale.

Nu înfășurați niciodată cablurile de sudură în jurul corpului.

Țineți câblurile de sudură grupate.

- Instructiuni de siguranță specifice măștii de sudură

Asigurați-vă întotdeauna, înainte de a începe lucrările de sudură, de buna funcționare a măștii de sudură, folosind o sursă puternică de lumină (de ex. o brichetă).

■ Discul de protecție poate fi deteriorat de fragmentele expulzate în timpul sudurii. Înlocuți imediat vizierele de protecție deteriorate sau zgâriate.

■ Inlocuiți imediat componentele deteriorate sau foarte murdare, respectiv cele stropite cu fragmente expulzate în timpul sudurii.

- Aparatul trebuie utilizat doar de persoane care au împlinit 16 ani.

■ Familiarizați-vă cu indicațiile de siguranță pentru sudură. Respectați în acest context și indicațiile de siguranță ale aparatului dumnea-voastră de sudură.

■ Utilizați întotdeauna masca de sudură atunci când sudați. În cazul în care nu o utilizați, puteți suferi leziuni grave la nivelul retinei.

n îimpul operațiunii de sudură, purtați întotdeauna haine de protectie.

- Nu utilizati niciodată masca de sudură fără un geam de sudură. Există pericol de leziuni la nivelul ochilor!

■ Pentru rezultate bune și o muncă fără efort, înlocuți discul de protecție în mod corespunzător.

• Mediu cu pericol electric ridicat

La sudarea în medii cu pericol electric ridicat trebuie respectate următoarele instructiuni de siguranță.

Mediți cu pericol electric ridicat pot fi întâlnite, de exemplu:

In locuri de muncă în care spațiul de mișcare este îngrădit, astfel încât sudorul lucrează într-o poziție constrânsă (de ex.: în genunchi, șezând, culcat) și atinge piese conductoare de electricitate; In spații de lucru care sunt limitate total sau partial din punct de vedere al conductivității electrice și în care există un pericol ridicat din cauza atingerii evitabile sau accidentale de către sudor;

In spații de lucru ude, umede sau fierbinti, în care umiditatea aerului sau transpirația reduce considerabil rezistența pielii umane și proprietățile izolatoare sau echipamentul de protectie.

■ O scară metalică sau o schelă pot crea, de asemenea, un mediu cu pericol electric ridicat.

Într-un astfel de mediu este recomandată utilizarea de straturi de bază și intermediare izolante, de asemenea purtarea de mănuși cu manșetă și caschete din piele sau alte materiale izolante, pentru a izola corpul față de sol. Sursa de curent de sudură trebuie să se afle în afara zonei de lucru, respectiv a suprafețelor conductoare de electricitate și în afara razei de acțiune a sudorului.

O protectie suplimentară în cazul unui șoc electric din cauza rețelei de curent în caz de defectiune poate fi prevăzută prin utilizarea unui întrerupător de protectie la curenți reziduali, care funcționează la un curent de scurgere nu mai mare de 30 mA și care alimentează toate dispositivele alimentate de la rețea situate în apropiere. Întrerupătorul de protectie la curenți reziduali trebuie să fie adecvat pentru toate tipurile de curent.

Mijloacele pentru întreruperea electrică rapidă a sursei de curent pentru sudură sau a circuitului de curent pentru sudură (de ex. un dispozitiv de oprire de urgență) trebuie să fie ușor accesibile.

La utilizarea de aparate de sudură în condiții periculoase din punct de vedere electric, tensiunea de ieșire a aparatului de sudură la

functionarea în gol nu trebuie să fie mai mare de 113 V (valoare maximă). Din cauza tensiunii sale de ieșire, nu este permisă utilizarea în astfel de cazuri a acestui aparat de sudură.

- Sudarea în spații înguste

■ La sudarea în spații înguste, gazele toxice pot reprezenta un pericol (pericol de sufocare).

Se poate suda în spații înguste numai dacă în imediata apropiere se află persoane instruite, care pot interveni în caz de urgență. În astfel de cazuri, înainte de începerea procesului de sudare trebuie efectuată o evaluare de către un expert, pentru a determina ce etape sunt necesare pentru a asigura securitatea muncii și ce măsuri de precauție trebuie luate în timpul procedurii effective de sudare.

- Însumarea tensiunilor de functionare în gol

- Dacă funcționează simultan mai mult de o sursă de curent de sudură, tensiunile de funcționare în gol ale acestora se pot însuma și pot duce la un pericol electric mai ridicat. Sursele de curent de sudare trebuie să fie racordate astfel încât acest pericol este minimizat. Sursele de curent pentru sudură cu unitățile lor de comandă și conexiunile lor separate trebuie să fie marcaté clar pentru a putea recunoaște cărui circuit electric de sudură aparțin.

- Îmbrăcăminte de protectie

În timpul efectuării activității sudorul trebuie să poarte îmbrăcăminte de protecție sau echipamente de protecție a feței corespunzătoare, pentru a fi protejat de radiații și arsuri. Trebuie urmați pașii următori:

- Imbrăcați echipamentul de protecție înaintea începerii activității de sudură.

- Purtati mănuși.

- Deschideți feréastra sau utilizati un ventilator pentru a asigura alimentarea cu aer.

- Purtați ochelari de protecție și echipament de protecție pentru gură.

■ Purtați mănuși dintr-un material adecvat (piele) pe ambele mâini. Trebuie să dispuneți de un echipament de protecție în stare ireproșabilă.

■ Pot fi purtate anumite şorțuri pentru a proteja hainele de scântei și arsuri. Când tipul de activitate cere asta, de exemplu pentru sudarea unui obiect care se află deasupra capului, este necesară purtarea unui costum de protectie și a unei căști de protectie.

PROTEJAREA ÎMPOTRIVA RADIATIILOR SI ARSURILOR

- La locul de efectuare a lucrărilor, 'avertizați persoanele despre pericolul de vătămare a ochilor prin intermediul unui indicator pe care scrie „Precauție! Nu priviți către flamă!”. Se delimitează, pe cât posibil, locurile în care se efectuează lucrări, în așa fel încât să fie protejate persoanele care se află în apropiere.

Persoanele neautorizate sunt îndepărtate din zona de lucru.

In vecinătatea imediată a locului de muncă staționar, zidurile nu trebuie să fie de o culoare deschisă sau lucioase. Ferestrele trebuie modificate pentru a nu permite trecerea sau reflectarea radiațiilor cel puțin până la înălțimea capului, de exemplu prin intermediul anumitor vopsele.

- Clasificarea CEM a aparatului

Conform standardului IEC 60974-10 este vorba aici de un aparat de sudură cu compatibilitate electromagnetică clasa A. Aparatele din clasa A sunt aparate care se pretează pentru utilizarea în toate domeniile cu excepția spațiului de locuit și a domeniilor care sunt conectate direct la rețeaua de alimentare de joasă tensiune, care alimentează (și) clădirea de locuit. Aparatele din clasa A trebuie să respecte valorile limită ale clasei A.

AVERTISMENT: Aparatele din clasa A sunt prevăzute pentru operarea într-un mediu industrial. Din cauza interferențelor legate de performanță, dar și a celor radiate, pot apărea dificultăți la asigurarea compatibilității electromagnetice în alte medii.

Chiar dacă aparatul respectă valorile limită ale emisiilor conform standardului, aparatele corespunzătoare pot provoca totuși interferențe electromagnetice la instalații și aparate sensibile. Utilizatorul este responsabil pentru defectiunile aparute din cauza arcului electric survenite în timpul lucrărilor și trebuie să ia măsuri de protecție corespunzătoare. În acest context, utilizatorul trebuie să ia în considerare în special următoarele aspecte:

• cablurile de rețea, control, semnal și telecomunicații
• computere și alte aparate cu microprocesoare
• televizoare, aparate radio și alte aparate de redare
• dispositive de siguranță electronice și electrice
• persoane cu stimulatoare cardiace sau aparate auditive
• dispositive de măsurare și calibrare
• rezistența la interferențe a anumitor dispozitive din apropiere
• ora la care se efectuează lucrările.

Pentru reducerea posibilității de aparitie a radiațiilor care provoacă interferente, se recomandă următoarele:

• echiparea cu conexiunii la retea cu un filtru de retea
• periodică și păstrarea într-o stare bună a aparatului
• cablurile de sudură trebuie desfășurate independent și acolo unde este posibil, să fie paralele cu podeaua
• este recomandat ca, pe cât posibil, aparatele și sistemele susceptibile la radiațiile care provoacă interferențe să fie înde-părtate din zona de lucru.

Indicatie!

Acest aparat corespunde IEC 61000-3-12, presupunând că puterea de scurtcircuit Ssc este mai mare sau egală cu 4433,25 kW la punctul de legătură între alimentarea utilizatorului și rețeaua oficială. Este responsabilitatea instalatorului sau utilizatorului, dacă este cazul după consultarea administratorului rețelei de distribuție, să se asigure că aparatul este conectat numai la o alimentare cu o putere de scurt-circuit Ssc mai mare sau egală cu 4433,25 kW.

Indicatie!

Aparatul este conceput numai pentru utilizarea în spații cu o solicitabilitate a curentului de minim 100 A per fază.

- Înainte de punerea în funcțiune

Scoateți din ambalaj toate componentele și verificați dacă aparatul de sudură multifunțional sau componentele individuale prezintă deteriorări. Într-un astfel de caz, nu utilizați aparatul de sudură multifunțional. Contactați producătorul la adresa de service indicată.

Îndepărtați toate foliile de protectie și celelalte ambalaje de transport.
■ Verificați dacă livrarea este completă.

- Montarea

- Montarea măștii de protecție la sudare

Aşezati geamul de sudare întune 20 cu inscripția în sus, în corpul scutului 19 (vezi fig. C). Pentru aceasta, presați ușor geamul, dacă este cazul, în partea din față, până când acesta se blochează. Inscripția geamului de sudare întunecat 20 trebuie să fie acum vizibilă de pe partea frontală a măștii de protectie.

- Împingeți dinspre interior mânețul în degajarea corespunzătoare a corpului măștii, până când se blochează (vezi fig. D).

- Sudare MIG

ATENTIE: Evitați riscul de electrocutare, rănire sau deteriorare. În acest scop, deconectați ștecherul priza de rețea înainte de orice activitate de întreținere sau de pregătire a lucrului.

INDICATIE: În funcție de aplicatie, sunt necesare sârme de sudare diferite. Cu acest aparat se pot utiliza sârme de sudare cu un diametru de 0,6–1,0 mm.

Rola de avans, duza de sudare și diametrul sârmei trebuie să corespundă reciproc. Aparatul este adecvat pentru role de sârmă cu o greutate de maxim 5000 g.

Utilizați sărmă din aluminiu pentru sudarea aluminiului și sărmă din oțel, pentru sudarea oțelului și a fierului.

- Reglarea aparatului pentru sudarea cu sărmă solidă cu gaz de protectie

Conexiunile corecte pentru sudarea cu sărmă solidă atunci când se utilizează gaz de protecție sunt prezentate în figura S. La utilizarea sărmei solide din aluminiu incluse în livrare, se va utiliza argonul ca gaz de protecție (nu este inclus în pachetul de livrare).

S AW PARKSIDE PMSG 200 A2 38 32 10 4

- Conectați mai întâi conectață la conexiunea marcată „+” (vezi fig. S). Întoarceți-l în sensul acelor de ceasornic pentru a-l fixa. În caz de îndoieli, consultați un specialist.

Acum conectați ansamblul de furtunuri cu conectare directă la racordul direțcu racordul corespunzător (vezi fig. S). Fixați conexiunea prin strângerea inelului de fixare 38 în sensul acelor de ceasornic.

Apoi conectați cablul de împământățe la conexiunea corespunzătoare marcată cu „-” (vezi fig. S). Rotiți conexiunea în sensul acelor de ceasornic pentru a o fixa.

T ON OFF INPUT10A8 AC230V 30Hz 5 33

■ Scoateți capacul de protectie de la racordul de g ^23

Acum conectați alimentarea cu gaz de protecție, inclusiv reductorul de presiune (care nu este inclus în livrare) la racordul de gaz 33 (vezi fig. T). Este necesar un gaz de protecție, cu excepția cazului în care se utilizează sărma de umplutură cu gaz de protecție solid integrat. Dacă este necesar, respectați, de asemenea, instrucțiunile pentru reductorul de presiune (care nu este inclus în pachetul de livrare). Următoarea formulă poate fi utilizată ca orientare pentru debitul de gaz care trebuie reglat: Diametrul sărmei în mm x 10 = debit de gaz în l/min.

Pentru o sârmă de 0,8 mm, de exemplu, rezultă o valoare de aproximativ 8 l/min.

- Reglarea aparatului pentru sudarea cu sârmă de umplutură, fără gaz de protecție

Dacă folosiți sărmă de umplutură cu gaz de protecție integrat, nu trebuie să se furnizeze gaz de protecție extern.

- Conectați mai întâi conectață la conexiunea marcată „-”. Întoarceți-l în sensul acelor de ceasornic pentru a-l fixa. În caz de îndoieli, consultați un specialist. Acum conectați ansamblul de furtunuri cu conectare directă 10 la racordul corespunzător. Fixați conexiunea prin strângerea inelului de fixare 38 în sensul acelor de ceasornic.

■ Apoi, conectați cablul de împământare la borna corespunzătoătemarcată „+” și rotiți borna în sensul acelor de ceasornic pentru a o fixa.

- Introduceți tija de sudură

• Deblocați și deschideți capacul pentru unitatea de alimentare cu sărnă împingând butonul de eliberare în sus.
• Deblocați ansamblul rolei, prin rotirea suportului rotei în sens antiorar (vezi fig. C).
  Extrageti de pe ax suportul rozi (vezi fig. F).

INDICAȚIE: Aveți grijă să nu se desprinsă capătul sârmei și astfel, să se desfășoare de la sine rola. Capătul rolei se poate desprinde abia în timpul montării.

- Despachetați complet rola de sărmă de sudare, în așa fel încât aceasta să se poată rula fără restricții. Nu desprindeți încă capătul sărmei.

Aşezati pe ax rola de sârmă. Aveți grijă ca rola de sârmă să se desfășoare pe partea ghidajului pentru sârmă 29 (vezi fig. G și M).

Aşezati la loc și blocați suportul rotei, prin apăsare și rotire în sensul acelor de ceasornic (vezi fig. G).

Slăbiți și rabatați în jos şurubul de ajustare (vezi fig. H).

■ Rotiți înspre lateral ansamblul rolei de presiure(vezi fig. I).

Desprindeți prin rotire în sens opus sensului acelor de ceasornic și trageți spre înainte suportul rolei de avans 28 (vezi fig. J).

■ Verificați dacă pe partea superioară a rolei de avol, este specificată grosimea de sărmă corespunzătoare. În cazul în care este necesar, trebuie răsucită sau înlocuită ^18 rola de avans (vezi fig. N). Rola de sudare furnizată (∅ 1,0 mm) trebuie utilizată în rola de avans ^18 cu grosimea de sărmă specificată, de ∅ 1,0 mm. Sârma de sudare trebuie să se găsească în canalul superior!

Aşezati la loc și strângeti în sensul acelor de ceasornic suportul rolei de avo

Înlăturați duza arzătoruți trăgând-o și rotind-o în sensul acelor de ceasornic (vezi fig. K).

■ Deşurubați duza de sudăre (vezi fig. K).

Dirijați (așezați pe sol), pe cât posibil, în linie dreaptă de la aparatul de sudură pachetul de furtunuri cu conectare directă 10.

■ Scoateți de pe marginea rolei capătul sârmei (vezi fig. L).

Cu o foarfecă pentru sărmă sau cu un clește de tăiat sărme, scurtați capătul sărmei, pentru a îndepărta capătul îndoit deteriorat al sărmei / îndoit (vezi fig. L).

INDICATIE: Sârma de sudare trebuie menținută în permanență în stare tensionată, pentru a evita desprinderea sau desfășurarea! Prin urmare, se recomandă efectuarea operațiunii cu ajutorul unei a doua persoane.

Împingeti sârma de sudare prin ghidajul său (vezi fig. M).
Dirijați sârma de sudare de-a lungul rolei de ava18 și împingeți-o apoi în suportul pachetului de furtunuri 30 (vezi fig. N).
Rabatați ansamblul rolei de presiu 26, înspre rola de avans 18 (vezi fig. O).

■ Pozitionati şurubul de ajustare (vezi Fig. O).

Cu şurubul de ajustare, reglați contrapresiun 25. Sârma de sudare trebuie să fie așezată fix între rola de presiune și rola de avans 18, în ghidajul superior, fără a fi strivită (vezi Fig. O).

■ Activati aparatul de sudură de la întrerupătorul principal (vezi fig. A).

■ Açãoni tasta arzătoru.

Sistemul de avans al sârmei împinge acum sârma de sudare prin pachetul de furtun 19 și prin arzător 8.

- Imediat ce sârma de sudare iese 1–2 cm din ajutajul arzătorului, eliberați tasta arzătorului (vezi fig. P).

- Dezactivati la loc aparatul de sudură.

Înşurubați din nou duza de sudare 14. Aveți grijă ca duza de sudare 14 să corespundă cu diametrul sărmei de sudare utilizate (vezi Fig. Q). Cu sărma de sudare furnizată, trebuie utilizată duza de curent, 14 marcată 1,0 sau 1,0 AL atunci când se utilizează sărmă solidă de aluminiu.

Cu o rotire înspre dreapta, împingeți la loc duza arzătoru 7 pe ajutajul arzătorului 31 (vezi fig. R).

AVERTIZARE

Pentru a evita pericolul unui şoc electric, unei accidentări sau unei deteriorări, înainte de orice întreținere sau activitate pregătitoare a lucrului trageți din priză conectorul de rețea.

- Punerea în funcțiune

- Activarea și dezactivarea aparatului

Activați și dezactivați aparatul de sudură de la întrerupătorul principal 5. Dacă nu utilizați pe termen lung aparatul de sudură, trageți din priză conectorul de rețea. Numai în aceste condiții aparatul este complet scos de sub tensiune.

- Selectati metoda de sudare

Setați mai întâi modul de sudură, apăsând tasta de selectare a modului de sudură 35. Puteți selecta între AL (sudură cu aluminiu), MIG, MAG și FLUX (sârmă de umplutură). Apoi, puteți regla tensiunea și curentul, folosind comutatorul rotativ 6 și 36. Pentru sârma din aluminiu, precum și pentru sârma solidă de 0,8 mm și sârma de umplutură de 1,0 mm, se poate selecta modul SYN. În acest mod, curentul și tensiunea sunt deja reglate corespunzător. Acest lucru este recomandat în special pentru utilizatorii neexperimentați. Pentru a activa SYN, selectați mai întâi modul de sudare dorit și apoi apăsați și mențineți apăsat butonul de selectare a modului de sudare 35, timp de aproximativ 2 secunde. În orice caz, setările optime de sudare trebuie să fie determinate pe o piesă de probă.

- Sudare

Protectie împotriva suprasarcinii

Aparatul de sudură este protejat împotriva suprasolicitării termice, prin intermediul unui dispozitiv automat de protecție (termostat cu reactivare automată). Dispozitivul de protecție întrerupe circuitul în cazul unei suprasarcini. Indicatorul O.H. 37 se aprinde.

După activarea dispozitivului de protecție, lăsați aparatul să se răcească. După aproximativ 15 minute, aparatul este din nou gata de funcționare.

Indicator de supracurent

În cazul unei utilizări necorespunzătoare, curentul de ieșire poate depăși valoarea maximă prevăzută. În acest caz, dispozitivul de protecție întrerupe circuitul de sudură și pe afișaj se aprinde avertismentul de supracurent „O.C”. Dacă apare avertismentul de supracurent, opriți aparatul de la întrerupătorul principal 5. După cca 15 minute, aparatul este din nou pregătit de funcționare și poate fi pornit de la întrerupătorul principal 5.

Masca de protecție la sudare

AVERTIZARE PERICOL PENTRU SĂNĂTATE!

Dacă nu utilizati masca de protecție la sudare, radiațiile UV și căldura dăunătoare pentru sănătate, degajate de arcul electric, pot afecta ochii dumneavoastră. Utilizați întotdeauna masca de protecție la sudare atunci când sudați.

AVERTIZARE PERICOL DE ARDERE!

Piesele sudate sunt foarte fierbinti, în așa fel încât puteți suferi arsuri prin atingerea lor. Utilizați întotdeauna un clește pentru a deplasa piesele sudate, fierbinti.

ATENTIE: La sudarea MIG, se recomandă o grosime a materialului de 2,0 mm – 3,0 mm pentru sudarea aluminiului și de 0,8 mm – 3,0 mm pentru sudarea fierului/oțelului.

După ce ați conectat la rețeaua electrică aparatul de sudură, procedați după cum urmează:

- Conectați cablul de masă cu clema de masă cu piesa care urmează a se suda. Avei grijă să existe un contact electric corespunzător.

În locul în care urmează a fi realizată sudura, trebuie îndepărtată rugina și vopseaua de pe piesă. Selectați curentul de sudare dorit, în funcție de diametrul sărmei de sudare, de grosimea materialului și de profunzimea de pătrundere dorită.

Dirijați duza arzătoru spre locul de pe piesa de lucru, unde urmează să se efectueze sudarea și tineți masca de protectie la sudare în fața feței.

Apăsați butonul arzătorul pentru a alimenta sârma de sudare. Atunci când arcul electric arde, aparatul introduce sărmă de sudare în baia de sudură.

Determinați setarea optimă a curentului de sudare prin testarea pe o piesă de probă. Un arc electric bine reglat are un zumzet de intensitate redusă, uniform.

În cazul unor trosnituri puternice sau intense treceți la un nivel de putere mai mare (creșteți curentul de sudare).

Dacă lentila de sudare este suficient de mare, arzătaul se dirijează lent de-a lungul muchiei dorite. Distanța dintre duza arzătorului și piesă ar trebui să fie cât se poate de scurtă (în niciun caz mai mare de 10 mm).

După caz, balansați ușor, pentru a mări puțin baia de sudură. Pentru cei mai puțini experimentați, prima dificultate constă în generarea unui arc electric rezonabil. În acest scop trebuie să fie reglat corect curentul de sudare.
■ Profunzimea de pătrundere (corespunde profunzimii cusăturii de sudură din material) ar trebui să fie suficient de adâncă, însă nu ar trebui să străpungă piesa.
Dacă curentul de sudare este prea scăzut, sârma de sudare nu se poate topi corect. Drept urmare sârma de sudare se scufundă în permanență în baia de sudură, până la nivelul piesei de prelucrat.
Zgura se poate îndepărta abia după răcirea cordonului. Pentru a continua sudarea pe un cordon întrerupt:
■ Mai întâi îndepărtați zgura din locul de inserare.
Arcul electric se aprinde în rostul cusăturii, se dirijează înspre locul de continuare, se topește în mod corespunzător acolo și ulterior se continuă cusătura de sudură.

Setarea parametrilor corespunzători de curent și tensiune pentru sudarea aluminiului cu sărmă de aluminiu.

Pentru sudarea aluminiului se recomandă tensiuni mai mici decât pentru sudarea fierului/oțelului. Pentru setarea intervalului de tensiune adecvat, procedați după cum urmează: pregătiți aparatul conform descrierii anterioare de la secțiunea „Reglarea aparatului pentru sudarea cu sărmă solidă cu gaz de protecție”. Pentru sudarea sărmei din aluminiu, selectați setarea „1.0/Al(5356)” prin acționarea tastei de selectare a modului de sudură 35. Pentru sudarea tablei de aluminiu de 2 mm, se pot seta ca valori orientative 14,5 volți și un curent de 91 de amperi. Modul SYN descris la secțiunea Selectarea modului de sudare poate fi utilizat și aici. Setările optime de sudură ar trebui determinate pe o piesă de probă.

ATENTIONARE!: Rețineți faptul că după sudare arzătorul trebuie așezat întotdeauna pe o bază tă.

Dezactivați întotdeauna aparatul de sudură după încheierea operațiilor de sudare și în timpul pauzelor, și trageți întotdeauna din priză conectorul de rețea.

- Generarea cusăturii de sudură

Cusătură în puncte sau sudare cap la cap

Arzătorul se împinge înspre înainte. Rezultat: profunzimea de pătrundere este mai mică, lățimea cusăturii este mai mare, cordonul superior al cusăturii (suprafața vizibilă a cusăturii de sudură) este mai plat și toleranța defectelor de aliere (defecte la topirea materialului) este mai mare.

Cusătură continuă sau sudare prin retragere

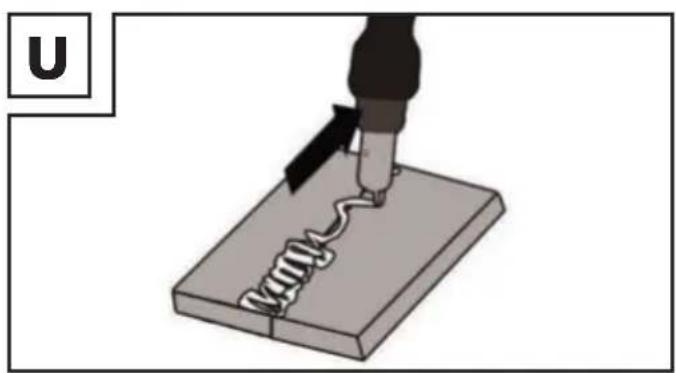

Arzătorul se retrage de pe cusătura de sudură (fig. U). Rezultat: profunzime de pătrundere mai mare, cordon superior al cusăturii mai înalt și toleranța defectelor de aliere mai mică.

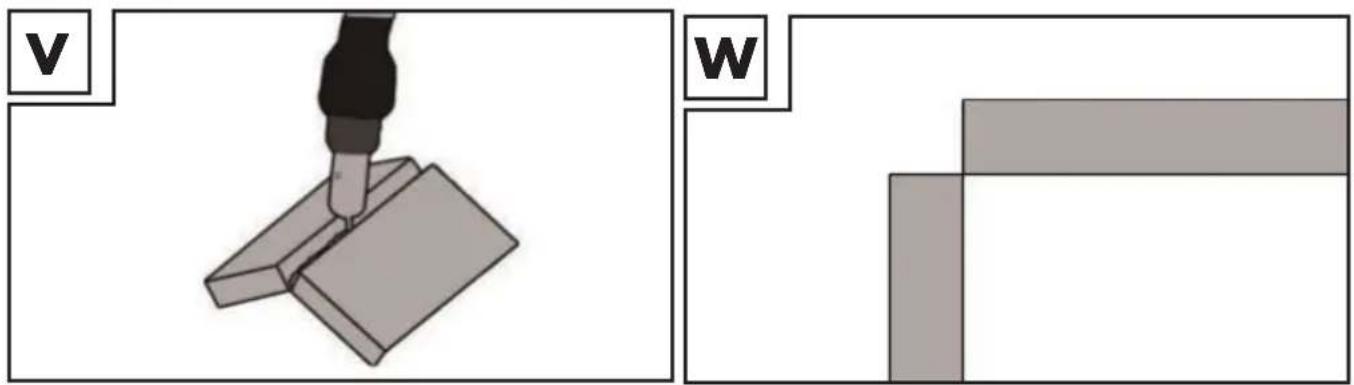

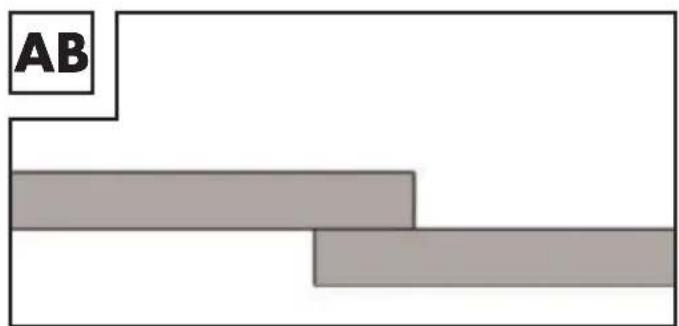

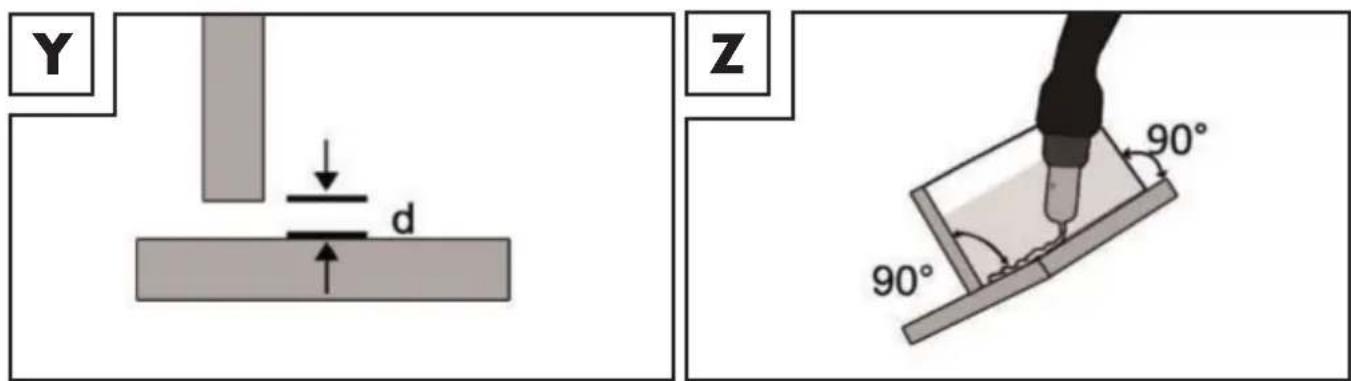

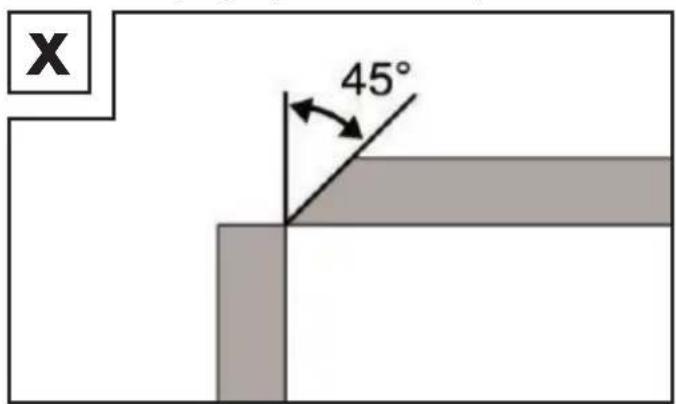

Îmbinări prin sudare

Există două tipuri de bază de îmbinare în tehnologia de sudare: Îmbinare prin sudare cap la cap (colț exterior) și îmbinare prin cusătură de colț (colț interior și suprapunere).

Îmbinări prin sudare cap la cap

În cazul îmbinărilor prin sudare cap la cap până la o grosime de 2 mm, muchiile de sudare se apropie reciproc complet. Pentru o grosime mai mare, trebuie selectată o distanță de 0,5–4 mm. Distanța ideală depinde de materialul sudat (aluminiu, resp. oțel), de structura materialului, precum și de tipul de sudare selectat. Această distanță trebuie determinată pe o piesă de probă.

Îmbinări prin sudare cap la cap plate

Sudurile ar trebui efectuate fără întrerupere și cu o profunzime de pătrundere suficientă, astfel este extrem de importantă o bună pregătire. Calitatea sudării este influențată de: intensitatea curentului,

distanța între muchiile de sudare, înlinația arzătorului și diametrul corespunzător al sârmei de sudare. Cu cât se ține arzătorul mai înclinat față de piesă, cu atât mai mare este profunzimea de pătrundere și invers.

Pentru a preveni sau pentru a reduce deformările care pot apărea în timpul întăririi materialului, este importantă fixarea pieselor cu un dispozitiv. Trebuie evitată înțepenirea structurii sudate, pentru a evita ruperi ale sudurii. Aceste dificultăți se pot reduce dacă există posibilitatea de a roti piesa în așa fel, încât să se poată efectua prin două treceri opuse sudura.

Îmbinări prin sudare în colțul exterior

Pregătirea acestui tip este foarte simplă (fig. V, W).

În cazul materialelor mai rezistente, acest tip de sudare nu mai este însă practic. În acest caz este mai bine dacă se pregătește o îmbinare așa cum este ilustrat mai jos, la care se teșește muchia unei plăci (fig. X).

X 45°

Îmbinări prin cusătură de colț,

O cusătură de colț se realizează prin poziționarea pieselor în poziție perpendiculară una față de cealaltă. Cusătura trebuie să aibă forma unui triunghi cu laturi egale și o ușoară concavitate. (fig. Y, Z).

Îmbinări prin sudare în colțul interior

Pregătirea acestei îmbinări prin sudare este foarte simplă și se utilizează la grosimi de până la 5 mm. Cota „d” trebuie redusă la minimum și în orice caz trebuie să fie mai mică de 2 mm (fig. Y).

Y d Z 90° 90°

În cazul materialelor mai rezistente, acest tip de sudare nu mai este însă practic. În acest caz este mai bine dacă se pregătește o îmbinare așa cum este ilustrat în Figura X, la care se teșește muchia unei plăci.

Îmbinări prin sudare prin suprapunere

Cea mai uzuală pregătire este cea cu muchii de sudare drepte. Sudura se rezolvă printr-o cusătură de sudare în unghi, normală. Ambele piese trebuie apropiate reciproc cât de mult posibil, conform figurii AB.

AB

- Sudare MMA

Asigurați-vă că întrerupătorul principal este sețin poziția „O” („OFF”) sau că ștecherul de rețea 3 nu este conectat la priză.

- Conectați suportul de electrod și clema de masă 4 la aparatul de sudură, așa cum se arată în figura AC. De asemenea, respectați specificațiile producătorului electrodului.

Purtati îmbrăcăminte corespunzătoare specificațiilor și pregătiți-vă locul de muncă.

■ Conectati clema de masala piesa de lucru.

■ Prindeti electrodul în suportul de electrăi

■ Porniti aparatul prin setarea comutatorului principă în pozitia „I” („ON“).

Selectați modul „MMA” prin acționarea tastei de selectare a modului de sudăpână când se aprinde lampa indicatorului de lângă „MMA”.

Setați curentul de sudare prin intermediul comutatorului rotativ pentru reglarea curentului de sudură 6, în funcție de electrodul utilizat.

AC PARKSIDE PMSG 200 A2 6 34 4

INDICAȚIE: Vă rugăm să consultați tabelul următor pentru valorile orientative ale curentului de sudare care trebuie setat în funcție de diametrul electrodului.

∅ electrod Curent de sudare
1,6 mm 40–60 A
2,0 mm 60–80 A
2,5 mm 80–100 A
3,2 mm 100–140 A

ATENTIE: Clema de masă 4 și suportul de electrozi 34/electrodul nu trebuie să ia contact direct.

ATENTIE: Atunci când se sudează cu electrozi cu băț, suportul de electrod 34 și clema de împământare 4 trebuie conectate în conformitate cu instrucțiunile producătorului electrodului.

• Tineți masca de protectie la sudățe în dreptul fetei și începeti procesul de sudură.
  Pentru a opri funcționarea, poziționați întrerupătorul principal ON/OFF în poziția „O” („OFF“).

ATENTIE: La declanșarea senzorului termic se aprinde indicatorul O.H. 37 în acest caz nu este posibilă continuarea procesului de sudare. Aparatul este încă în funcțiune pentru că ventilatorul răcește aparatul. Imediat ce aparatul este pregătit din nou de funcționare, indicatorul O.H. se stinge. 37. Funcția de sudare este din nou disponibilă.
ATENTIE: Nu tamponați piesa de lucru cu electrodul. Pot fi provocate deteriorări și poate fi îngreunată aprinderea arcului electric. Imediat după aprinderea arcului electric, încercați să mențineți o distanță față de piesa de lucru care să corespundă diametrului electrodului utilizat. Distanța trebuie să rămână constantă în timpul sudurii. Electrodul trebuie să fie înclinat la 20–30 grade în direcția de lucru.
ATENTIE: Utilizați întotdeauna un clește pentru a îndepărta electrozii utilizați sau pentru a muta piesele de lucru fierbinți. Rețineți faptul că după sudare suportul de electrozi trebuie așezat întotdeauna pe o suprafață izolată. Zgura se poate îndepărta abia după răcirea cordonului. Pentru a continua sudarea pe un cordon întrerupt:

■ Mai întâi îndepărtați zgura din locul de continuare.

Arcul electric se aprinde în rostul cusăturii, se dirijează înspre locul de continuare, se topește în mod corespunzător acolo și ulterior se continuă.

ATENTIE: Lucrările de sudură produc căldură. Prin urmare, aparatul de sudură trebuie să funcționeze în gol cel puțin o jumătate de oră după fiecare utilizare. În mod alternativ, puteți lăsa aparatul să se răcească timp de o oră. Aparatul poate fi ambalat și depozitat doar după normalizarea temperaturii acestuia.

ATENTIE: O tensiune cu 10% mai mică decât tensiunea nominală de intrare a aparatului de sudură poate avea următoarele consecințe:

■ Curentul de la nivelul aparatului scade.
- Arcul electric se întrerupe sau este instabil.

ATENTIE:

• Radiatiile arcului electric pot provoca inflamații oculare sau arsuri la nivelul pielii.
  ■ Stropii de zgură sau zgura topită pot provoca inflamații oculare sau arsuri.

Montați masca de protectie la sudură conform descrierii de la secțiunea „Montarea măștii de protectie la sudură”.
Pot fi utilizate doar cablurile de sudare incluse în pachetul de livrare. Alegeți între sudarea cu arcul îndreptat către partea ce urmează a fi sudată și sudare cu arcul îndreptat către partea deja sudată. În continuare este prezentată influența direcției de mișcare asupra proprietăților cordonului de sudură:

	Sudare cu arcul îndreptat către partea ce urmează a fi sudată	Sudare cu arcul îndreptat către partea deja sudată
Adâncime de pătrundere mai mică mai mare
Lățimea cordului de sudură mai mare mai mică
Sudură în solzi mai plată mai înaltă
Eroare la cordonul de sudură mai mare mai mică

INDICATIE: Puteți decide pe cont propriu care tip de sudură este adecvat după sudarea unei piese de probă.

INDICATIE: După ce s-au uzat complet, electrozii trebuie înlocuți.

Masca de protecție la sudare

AVERTIZARE PERICOL PENTRU SĂNĂTATE!

Dacă nu utilizati masca de protecție la sudare, radiațiile UV și căldura dăunătoare pentru sănătate, degajate de arcul electric, pot afecta ochii dumneavoastră. Utilizați întotdeauna masca de protecție la sudare atunci când sudați.

- Sudare WIG/TIG

Pentru sudarea WIG/TIG, vă rugăm să urmați instrucțiunile pentru arzătorul WIG. Modul WIG/TIG poate fi selectat prin acționarea tastei de selectare a modului de sudură 35. Pentru aceasta, selectați poziția „TIG”.

- Întreținerea și curățarea

INDICATIE: În vederea unei funcționări ireproșabile, precum și pentru respectarea cerințelor de siguranță, aparatul de sudură trebuie întreținut și revizuit periodic. Utilizarea necorespunzătoare sau greșită poate duce la defectarea aparatului. Solicitați ca reparațiile să fie efectuate numai de electricieni calificați.

Înainte de efectua la aparatul de sudură lucrări de întreținere, decuplați alimentarea cu curent de la rețea și dezactivați de la întrerupătorul principal aparatul.
Curățați periodic aparatul de sudură și accesoriiile folosind aer, vată de curățat sau o perie.
În cazul unei defectiuni sau dacă este necesară înlocuirea unor componente ale aparatului, apelați la personal de specialitate, calificat.

- Indicatii referitoare la mediul ambiant și specificații cu privire la reciclăre

NU ARUNCAȚI SCULELE ELECTRICE ÎMPREUNĂ CU GUNOIUL MENAJER! RÉCUPERAREA MATERIEI PRIME ÎN LOCUL ELIMINĂRII DEȘEURILOR!

În conformitate cu Directiva europeană 2012/19/UE, aparatele electrice trebuie colectate separat și reciclate. Simbolul coșului de gunoi barat înseamnă că acest aparat nu trebuie eliminat împreună cu deșeurile menajere la sfârșitul duratei sale de funcționare. Aparatul trebuie dus la punctele de colectare, la centrele de reciclare sau la companiile de eliminare a deșeurilor.

Vom elimina gratuit dispozitivele defecte returnate. În plus, distribuitorii de echipamente electrice și electronice, precum și distribuitorii de produse alimentare sunt obligați să preia înapoi echipamentele. Lidl vă oferă opțiuni de returnare direct în magazine și piețe. Returnarea și eliminarea sunt gratuite pentru dumneavoastră. Atunci când achiziționați un aparat nou, aveți dreptul de a returna gratuit un aparat vechi corespunzător. În plus, aveți opțiunea de a returna gratuit (până la trei) aparate vechi care nu depășesc 25 cm în orice dimensiune, indiferent de achiziționarea unui aparat nou. Vă rugăm să ștergeți toate datele personale înainte de a returna echipamentul.

Înainte de a returna aparatul, vă rugăm să scoateți bateriile sau accumulatorii care nu sunt încorporați în aparatul vechi, precum și lămpile care pot fi scoase fără a le deteriora și să le duceți la un punct de colectare separat.

Respectați marcajul de pe diversele materiale de ambalare și puneți-le separat, dacă este cazul. Materialele de ambalare sunt marcate cu abrevierile (a) și cifrele (b), cu ur

- Declaratie de conformitate UE

Noi,

C. M. C. GmbH

declarăm pe propria răspundere că produsul

Aparat de sudură multifuncțional

IAN: 409153_2207

Cod art.: 2575

Anul fabricației: 2023/18

Model: PMSG 200 A2

corespunde cerințelor esențiale de protectie prevăzute în directivele europene

Directiva UE privind compatibilitatea electromagnetică:

2014/30/UE

Directiva privind joasa tensiune:

2014/35/UE

Directiva RoHS:

2011/65/UE + 2015/863/UE

și modificările acestora.

Obiectul descris mai sus al declarației satisface prevederile Directivei 2011/65/UE a Parlamentului European și a Consiliului din 08 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice. Pentru declarația de conformitate au fost luate în considerare următoarele norme armonizate:

EN 60974-6:2016

EN 60974-10:2014/A1:2015

- Asigurarea calității -

- Indicații cu privire la garanție și operațiunile de service

Garantia Creative Marketing & Consulting GmbH

Stimată clientă, stimate client,

pentru acest aparat primiți o garanție de 3 ani de la data achiziției. În cazul în care produsul de față prezintă defectiuni, aveți drepturi legale față de vânzătorul produsului. Aceste drepturi legale nu sunt limitate de garanția noastră prezentată în continuare.

- Conditii de garantie

Perioada garanției începe de la data achiziției. Vă rugăm să păstrați cu grijă dovada achiziționării în original. Acesta reprezintă dovada achiziției. Dacă în decurs de 3 ani de la data achiziționării acestui produs se înregistrează un defect de material sau de fabricație, vă reparăm sau înlocuim gratuit produsul – la alegerea noastră. Această garanție presupune ca, în această perioadă de 3 ani, să ne

predați aparatul defect și dovada achiziționării (bonul de casă) și să descrieți pe scurt, în scris, defectul, indicând momentul apariției acestuia.

Dacă defectul este acoperit de garanția noastră, veți primi produsul reparat sau unul nou. Nu se oferă un nou termen de garanție din momentul reparării sau înlocuirii produsului.

- Perioada de garantie și reclamații referitoare la calitate

Perioada de garanție nu este prelungită de asigurare. Acest lucru este valabil și pentru componentele re- parate sau înlocuite. Eventualele defectiuni și defecte existente în momentul cumpărării trebuie anunțate imediat după despachetare. După expirarea perioadei de garanție, reparațiile necesare sunt realizate contra-cost.

- Domeniul de aplicare al garantiei

Aparatul a fost fabricat cu atenție, în conformitate cu directive de calitate stricte și a fost verificat temeinic înainte de livrare.

Garantia se aplică pentru defecte de material și de fabricație. Această garanție nu acoperă piesele componente ale produsului care prezintă urme normale de uzură și care sunt considerate piese de uzură, sau deteriorările la nivelul pieselor casante, de exemplu întrerupătoare, acumulatoare sau piese fabricate din sticlă. Garantia se anulează dacă produsul a fost deteriorat sau dacă a fost utilizat sau întreținut în mod necorespunzător. Pentru o utilizare corespunzătoare a produsului, trebuie respectate întocmai indicațiile incluse în instrucțiunile originale de utilizare. Trebuie evitate în mod obligatoriu scopurile de utilizare și acțiunile interzise sau împotriva cărora sunt specificate avertizări în instrucțiunile originale de utilizare.

Produsul este destinat numai pentru uz privat și nu pentru uz comercial. În caz de utilizare necorespunzătoare, supunere la șocuri și alte intervenții care se efectuează de un punct de service neautorizat de noi, garanția devine nulă.

- Procedura în caz de garanție

Pentru a asigura o prelucrare rapidă a problemei dumneavoastră, respectați următoarele instrucțiuni. Pentru orice solicitare, vă rugăm să aveți la îndemână dovada achiziționării și numărul articolului (de exemplu IAN) ca dovadă de achiziție. Puteți găsi numărul de articol pe plăcuța de identificare, ștanțat, pe pagina de titlu a instrucțiunilor de utilizare (în partea din stânga jos) sau pe eticheta din partea de jos sau din spate. În cazul în care există deranjamente în funcționare sau alte deficiențe, vă rugăm să contactați mai întâi telefonic sau prin e-mail departamentul de service indicat în continuare.

Un produs înregistrat ca fiind defect, împreună cu dovada achiziției (bonul de casă) și indicarea defectului, precum și a momentului apariției acestuia, poate fi trimis gratuit la adresa de service care v-a fost comunicată.

Timpul de nefuncționare din cauza lipsei de conformitate apărute în cadrul termenului de garanție prelungește termenul de garanție legală de conformitate și cel al garanției comerciale și curge, după caz, din momentul la care a fost adusă la cunoștința vânzătorului lipsa de conformitate a produsului sau din momentul prezentării produsului la vânzător/unitatea service până la aducerea produsului în stare de utilizare normală și, respectiv, al notificării în scris în vederea ridicării produsului sau predării effective a produsului către consumator.

Produsele de folosință îndelungată care înlocuiesc produsele defecte în cadrul termenului de garanție vor beneficia de un nou termen de garanție care curge de la data preschimbării produsului.

INDICATIE: Pe www.lidl-service.com puteți descărca aceste manuale și multe alte manuale,

videoclipuri despre produse și software.

PDF ONLINE www.lidl-service.com

Cu acest cod QR puteți accesa direct pagina de service Lidl (www.lidl-service.com) și puteți deschide manualul dumneavoastră de utilizare prin introducerea numărului de articol (IAN) 409153.

- Service

Datele noastre de contact:

RO

Denumire: Technick Power KP

Adresă de internet: www.cmc-creative.de

E-mail: [e-mail]

Telefon: [phone]

Sediu: Germania

IAN 409153\_2207

Vă rugăm să țineți cont de faptul că următoarea adresă nu este adresa departamentului de service.

Contactați mai întâi punctul de service indicat mai sus.

Adresa:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

GERMANIA

Comandarea pieselor de schimb:
