Марка	Parkside
Модел	PMSG 200 A2
Тип	Многопроцесорен заваръчен апарат (MIG/MMA/TIG)
Захранване от мрежата	230 V~ 50 Hz, 16 A
Консумирана мощност	4,5 kW
Тегло	7,7 kg
Степен на защита	IP21S
Клас на изолация	H
Заваръчен ток MIG (пълнен тел)	50–160 A
Заваръчен ток MMA	30–140 A
Заваръчен ток TIG	30–200 A
Напрежение на празен ход MIG/MMA	56 V
Напрежение на празен ход TIG	52 V
Диаметър на заваръчната тел	0,6–1,0 mm
Максимална ролка тел	ок. 5000 g
Заваръчни процеси	MIG, MMA, TIG, пълнен тел, режим SYN
Включени аксесоари	Заваръчна маска, електрододържач, масов кабел, MIG горелка, телове (алуминий и пълнен), дюзи, чук за шлака
Безопасност	Термична защита (O.H.), защита от свръхток (O.C.)
Поддръжка	Редовно почистване, обслужване от квалифициран електротехник
Гаранция	3 години

Често задавани въпроси - PMSG 200 A2 PARKSIDE

Как да свържа заваръчния апарат за MIG заваряване с газ?

Свържете щепсела на MIG горелката към полюс '+' и масовия кабел към полюс '-'. След това свържете подаването на инертен газ (с редуктор) към газовия съединител. Използвайте аргон за алуминиева тел.

Какъв газ да използвам за заваряване с пълнен тел?

При самозащитна пълнена тел не е необходим допълнителен газ. Защитният газ се съдържа в телта.

Как да избера режим на заваряване?

Натиснете бутона Режим на заваряване (35), за да изберете между Al, MIG, MAG и FLUX. За режим SYN (синхронна предварителна настройка) задръжте бутона натиснат за 2 секунди.

Как да настроя заваръчния ток?

Използвайте въртящия превключвател (6) за настройка на тока. За подходящо напрежение използвайте колелото (36). Направете тест върху образец за оптимална настройка.

Какво да направя при прегряване (показване O.H.)?

Оставете апарата да се охлади около 15 минути. Вентилаторът продължава да работи. След охлаждане индикацията O.H. изгасва и можете да заварявате отново.

Как да сменя заваръчната тел?

Отворете капака, отключете ролковия блок, отстранете старата бобина, поставете новата, като внимавате за посоката на развиване. Прокарайте телта през задвижващото колело и маркуча, след това натиснете бутона на горелката за подаване.

Какви са основните правила за безопасност?

Винаги носете заваръчна маска със защитно стъкло, сухи изолиращи ръкавици и огнеустойчиво облекло. Осигурете добра вентилация. Не заварявайте на дъжд или във влажна среда.

Мога ли да заварявам алуминий с този апарат?

Да, използвайте режим Al (алуминий) и алуминиева тел с инертен газ аргон. Настройте по-ниско напрежение от това за стомана. Режим SYN се препоръчва за начинаещи.

Как да поддържам заваръчния апарат?

Почиствайте редовно апарата със сгъстен въздух или кърпа. Проверете състоянието на кабелите и съединителите. Ремонтите трябва да се извършват от квалифициран електротехник.

Къде мога да намеря резервни части?

Свържете се с отдела за следпродажбено обслужване на координатите, посочени в ръководството ([e-mail] / 0033 3 87 84 72 34). Запазете касовата бележка и номера IAN.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PMSG 200 A2 PARKSIDE

Универсален заваръчен апарат

Превод на оригиналното ръководство за експлоатация

DE AT CH

MULTISCHWEISSGERÄT

Преди да прочетете, отворете страницата с фигурите и след това се запознайте с всички функции на уреда.

GR CY

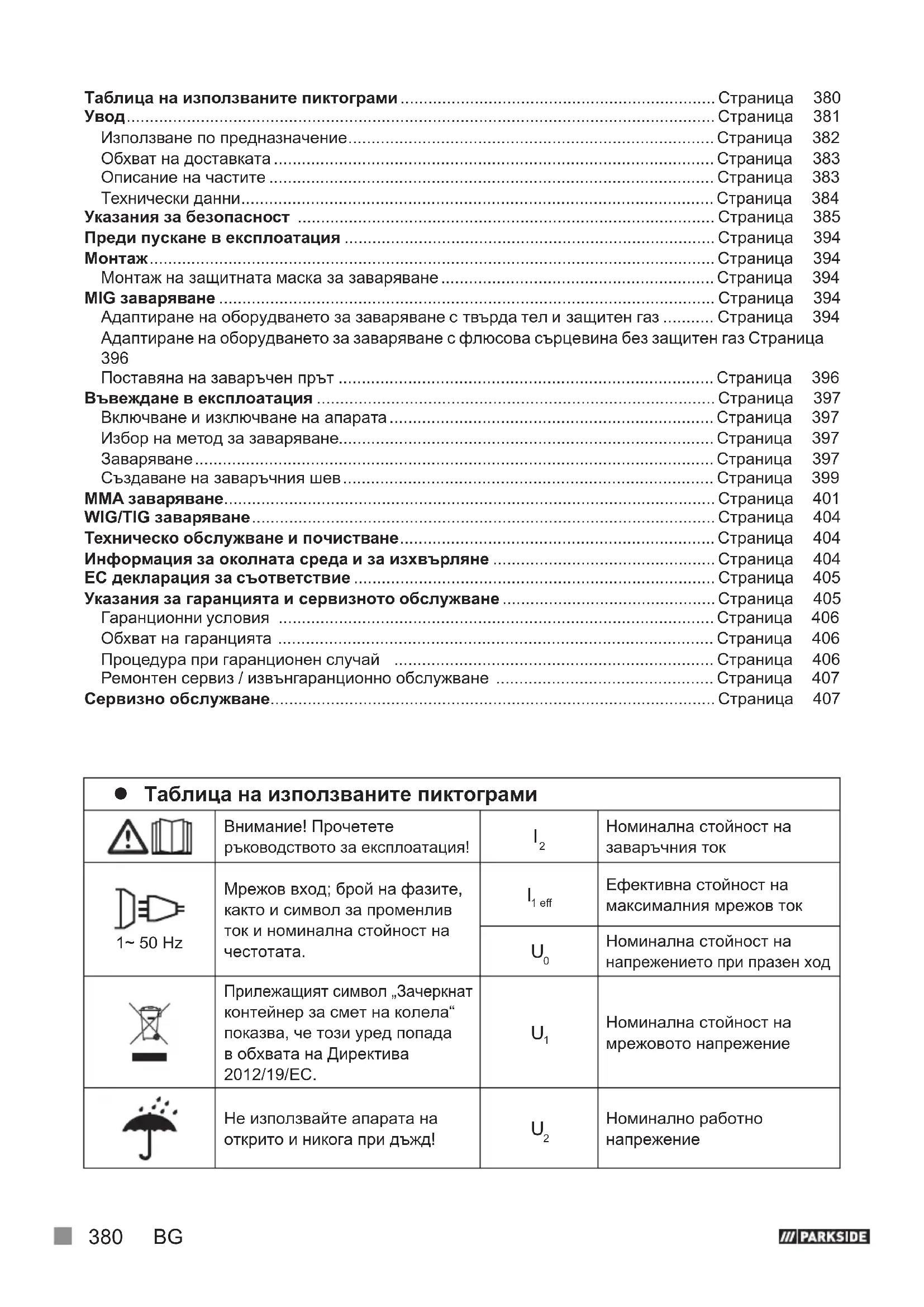

Таблица на използваните пиктограми...... Страница 380

Използване по предназначение...... Страница 382

Обхват на доставката......Страница 383

Технически данни.... Страница 384

Указания за безопасност ...... Страница 385

Монтаж на защитната маска за заваряване......Страница 394

MIG заваряване ...... Страница 394

Адаптиране на оборудването за заваряване с твърда тел и защитен газ ...... Страница 394

Адаптиране на оборудването за заваряване с флюсова сърцевина без защитен газ Страница 396

Поставяна на заваръчен прът ...... Страница 396

Въвеждане в експлоатация ...... Страница 397

Включване и изключване на апарата...... Страница 397

Избор на метод за заваряване...... Страница 397

Заваряване......Страница 397

Създаване на заваръчния шев.... Страница 399

ММА заваряване......Страница 401

WIG/TIG заваряване...... Страница 404

Техническо обслужване и почистване...... Страница 404

Информация за околната среда и за изхвърляне ...... Страница 404

ЕС декларация за съответствие ...... Страница 405

Указания за гаранцията и сервисното обслужване......Страница 405

Гаранционни условия ...... Страница 406

Обхват на гаранцията ...... Страница 406

Процедура при гаранционен случай 406

Ремонтен сервис / извънгаранционно обслужване ...... Страница 407

● Таблица на използваните пиктограми
	Внимание! Прочететеръководството за експлоатация!	I_2	Номинална стойност назаваръчния ток
1~ 50 Hz	Мрежов вход; брой на фазите, както и символ за променлив ток и номинална стойност на честотата.	I_1 eff	Ефективна стойност намаксималния мрежов ток
		U_0	Номинална стойност напрежението при празен ход
	Прилежащият символ „Зачеркнат контейнер за смет на колела“показва, че този уред попада в обхвата на Директива 2012/19/EC.	U_1	Номинална стойност намрежовото напрежение
	Не използвайте апарата на открито и никога при дъжд!	U_2	Номинално работно напрежение
	Електрическият удар от заваръчния електрод може да причини смърт!	I_1 max	Максимална номинална стойност на мрежовия ток
	Вдишването на дим от заваряването може да застраши здравето Ви.		Повишено внимание!Опасност от токов удар!
	Искрите от заваряването могат да предизвикат експлозия или пожар.		Важно указание!
	Електродъговото лъчение може да повреди очите и да нарани кожата.		Изхвърлете опаковката и уреда съгласно екологичните изисквания!
	Електромагнитните полета могат да окажат смущения във функциите на пейсмейкърите.		Възможни са тежки до смъртоносни наранявания.
	Внимание, възможни опасности!	IP21S	Степен на защита
	Клема за масата		Еднофазен статичен трансформаторен токоизправител на честотен преобразувател
H	Клас на изолация		Постоянен ток
	Произведено от рециклирани материали.		Максимална номинална стойност на времето за заваряване в прекъсваш режим Σ_ON^t
	Максимална номинална стойност на времето за заваряване в непрекъснат режим t_ON (max)		Електродъгово заваряване с обмазани прътови електроди
	Заваряване с инертен и активен газ, включително използване на едра тел		Заваряване с волфрамов инертен газ

Универсален заваръчен апарат PMSG 200 A2

• увод

Поздравления! Вие избрахте висококачествен апарат от нашата фирма. Запознайте се с продукта преди първото му пускане в експлоатация. За тази цел прочетете внимателно следващото ръководство за употреба и указанията за безопасност.

Пускането в експлоатация на този инструмент трябва да се извършва само от инструктирани лица.

Устройството е предназначено за MIG заваряване (заваряване със заваръчна тел и инертен газ), MMA заваряване (заваряване с пръчкови електроди) и TIG заваряване (заваряване с волфрамов инертен газ). При използване на твърди проводници, които не съдържат защитен газ в твърдо състояние, трябва да се използва допълнителен защитен газ. Когато използвате алуминиев твърд проводник, използвайте аргон като защитен газ. При използване на самозащитен жичен проводник не е необходим допълнителен газ. В този случай защитният газ се съдържа в прахообразна форма в заваръчната тел и по този начин се подава директно в дъгата.

Това прави устройството нечувствително към вятъра при работа на открито. Трябва да се използват само подходящи за апарата телени електроди. Този заваръчен апарат е подходящ за ръчно електродъгово заваряване (ММА заваряване) на стомана, неръждаема стомана, листова стомана и леярски материали, като се използват подходящите обвити електроди. Спазвайте спецификациите на производителя на електрода. Трябва да се използват само подходящи за апарата електроди. При заваряване с волфрамов инертен газ (TIG заваряване) задължително спазвайте инструкциите за работа и безопасност на използваната TIG горелка в допълнение към инструкциите и информацията за безопасност в това ръководство за експлоатация. Неправилното манипулиране на продукта може да е опасно за хора, животни и материалниценности. Заваръчният щит може да се използва само със защитни очила за заваряване, както и с очила за закрепване, които са обозначени по съответния начин, и по принцип може да се използва само за заваряване. Заваръчният щит не е подходящ за лазерно заваряване! Използвайте продукта само по описания начин и за посочените области на приложение. Съхранявайте добре това ръководство. При преотстъпване на продукта на трети лица, предоставете и цялатадокументация. Всякаква употреба, различаваща се от употребата по предназначение, е забранена и може да бъде потенциално опасна. Щетите поради неспазване на ръководството или неправилна употреба не се покриват от гаранцията и не са отговорност на производителя. Използването за комерсиални цели води до отпадане на гаранцията. Неделима част от нормалната експлоатация е и спазването на указанията за безопасност, ръководството за монтаж и инструкциите за работа в ръководството за употреба. Валидните наредби за предотвратяване на злополуки трябва стриктно да се спазват. Апаратът не трябва да се използва:

■ в недостатъчно проветрени помещения,
във взривоопасна среда,
■ за размразяване на тръби,
■ в близост до хора с пейсмейкъри и
в близост до леснозапалими материали.

Остатъчен риск

Остатъчни рискове има винаги дори ако използвате апарата съгласно предписанията. Следните опасности могат да възникнат във връзка с проектирането и конструирането на този универсален заваръчен апарат:

• Наранявания на очите, дължащи се на отблясъци, докосване на горещи части на уреда или на обработвания детайл (изгаряния),
• опасност от злополука и пожар при неправилно обезопасяване вследствие на разпръскване на искри и частици шлака,
  ■ вредни за здравето емисии на дим и газове в затворени пространства поради липса на въздух, съотв. недостатъчна аспирация.

ЗАБЕЛЕЖКА: Ограничете остатъчния риск, като използвате апарата внимателно

и в съответствие с предписанията и всички инструкции.

- Обхват на доставката

1 Универсален заваръчен апарат PMSG 200 A2

1 заваръчна дюза 1,0 mm (предварително сглобена, само за алуминиева твърда тел) Маркировка: 1,0 А

4 заваръчни дюзи за стомана/топлопроводна тел (1x 0,6 mm; 1x 0,8 mm; 1x 0,9 mm; 1x 1,0 mm) Маркировка според диаметъра: 0,6; 0,8; 0,9; 1,0

1 твърда алуминиева тел 200 g (предварително сглобена) ∅ 1,0 mm, тип: ER5356

1 бр. защитна маска за заваряване

1 държач за електродите MMA

1 бр. ръководство за употреба

1 заземителна клема с кабел

1 МИГ горелка с кабел за заваряване

1 тръбна тел 200 g 1,0 mm ∅ Тип: E71T-GS

5 пръчкови електрода (2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)

• Описание на частите

1	Капак на телоподаващото устройство	17	Чук за шлака с телена четка
2	Дръжка	18	Подаваща ролка
3	Мрежов щепсел	19	Корпус на маската
4	Кабел за масата с клема за масата	20	Тъмно стъкло за заваряване
5	Главен прекъсвач ON / OFF(вкл. контролна лампа за мрежата)	21	Ръкохватка
6	Въртящ се превключвател за настройка на заваръчния ток	22	Защитна маска за заваряване след монтаж
7	Дюза на горелката	23	Монтажна скоба
8	Горелка	24	Фиксиране на защитното стъкло
9	Бутон на горелката	25	Винт за фина настройка
10	Пакет маркучи с директно свързване	26	Модул притискащи ролки
11	Заваръчна дюза (0,6 mm)	27	Държач за ролката
12	Заваръчна дюза (0,8 mm)	28	Държач на подаващата ролка
13	Заваръчна дюза (0,9 mm)	29	Водач на телта
14	Заваръчна дюза (1,0 mm)	30	Стойка за пакета маркучи
15	Намотка за заваряване с твърдател (алуминий) ∅ 1 mm / 200 g(предварително сглобена)	31	Човка за горелка
16	Макара със заваръчна телс флюсова сърцевина (стомана)∅ 1 mm / 200 g	32	Щепсел

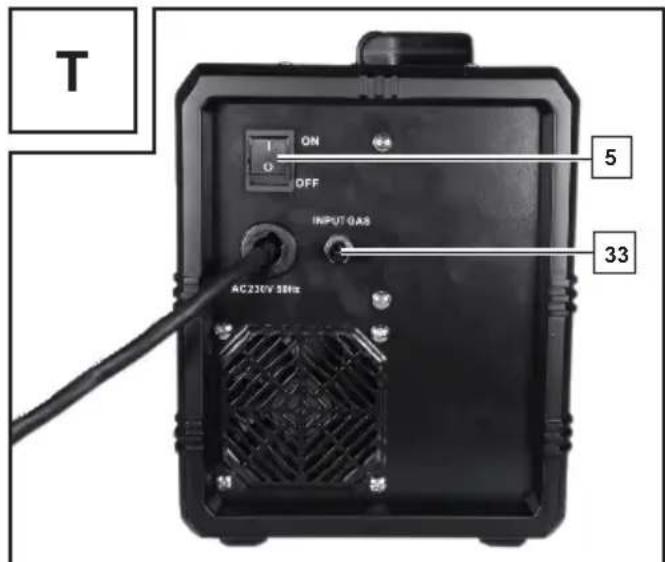

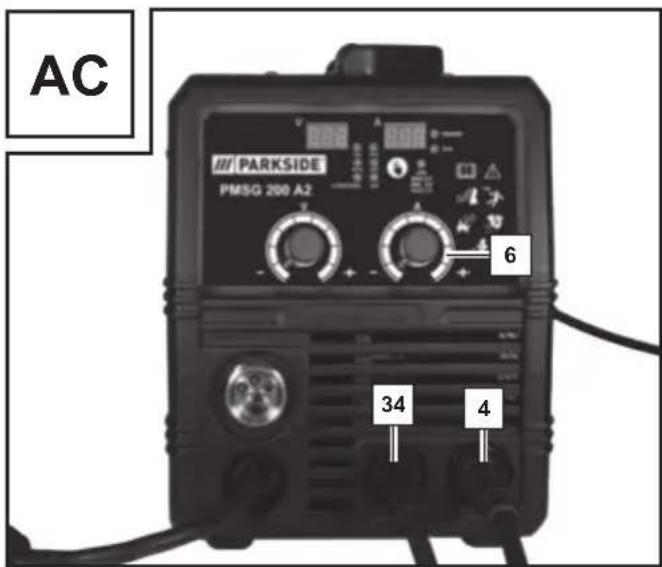

33	Извод за газ	36	Въртящ се превключвател за регулиране на заваръчното напрежение
34	Държач за MMA електрод	37	Дисплей О.Н.
35	Бутон за избор на режим на зава-ряване	38	Фиксиращ пръстен

- Технически данни

Мощност на входа: 4,5 kW
Присъединяване към мрежата: 230 V~ 50 Hz
Тегло: 7,7 kg
Предпазител: 16 A

Заваряване с флюсова сърцевина

Заваръчен ток: 50–160 A
Напрежение на празен ход: U	_0 : 56 V
Максимална номинална стойност на мрежовия ток:	I_1max : 25,7 A
Ефективна стойност на максимальния токв мрежата:	I_1eff : 11,6 A
Барабан за заваръчна тел макс.: ок. 5000 g
Диаметър на заваръчната тел макс.: 1,0 mm
Характеристика Плоска

ММА заваряване:

Заваръчен ток: 30–140 A
Напрежение на празен ход: U	_0 : 56 V
Максимална номинална стойност на мрежовия ток:	I_1max : 23,7 A
Ефективна стойност на максимальния токв мрежата:	I_1eff : 10,7 A
Характеристична крива: Падаща

WIG заваряване:

Заваръчен ток: 30–200 A
Напрежение на празен ход: U	_0 : 52 V
Максимална номинална стойност на мрежовия ток:	I_1max : 27,2 A
Ефективна стойност на максимальния ток в мрежата:	I_1eff : 8,9 A
Характеристична крива: Падаща

ЗАБЕЛЕЖКА: В хода на по-нататьшното усъвършенстване на уреда могат да се извършат технически и визуални промени без предварително уведомяване. Затова всички размери, указания и данни в настоящото ръководство за употреба са без гаранция. С оглед на това не могат да се предявяват съдебни претенции въз основа на ръководството за употреба.

ЗАБЕЛЕЖКА: Терминът „ured“, използван в следващия текст, се отнася за универсалния заваръчен апарат, описан в настоящото ръководство за експлоатация.

- Указания за безопасност

⚠️ Моля, прочетете ръководството за работа внимателно и спазвайте съдържащите се в него указания. С помощта на това ръководство за работа се запознайте с уреда, неговата правилна употреба, както и с указанията за безопасност. На фирмената табелка са посочени всички технически данни на този заваръчен апарат, моля, информирайте се относно техническите характеристики на този апарат.

■ ПРЕДУПРЕЖДЕНИЕ Дръжте опаковъчните материали далеч от малки деца. Съществува опасност от задушаване!

Възлагайте ремонта и/или техническото обслужване на уреда само на квалифицирани електротехници.

■ Този уред може да се използва от деца на 16 и повече години, както и от лица с ограничени физически, сензорни и умствени способности или без опит и знания, ако са под надзор или са били инструктирани за безопасната употреба на уреда и разбират произтичащите от нея опасности. Не позволявайте на деца да играят с уреда. Почистване и поддръжка от страна на потребителя не трябва да се извършват от деца без надзор.

■ Възлагайте ремонта и/или техническото обслужване на уреда само на квалифицирани електротехници.

- Използвайте само включените в обхвата на доставка проводници за заваряване.

■ По време на експлоатация апаратът не трябва да се намира директно до стената, да е покрит и да е разположен между други уреди, за да е осигурена постоянно достатъчно добра вентилация през отворите за въздух. Уверете се, че апаратът е правилно свързан към мрежовото напрежение. Избягвайте каквото и да е опъване на захранващия кабел. Изключвайте щепсела на захранващия кабел от контакта, преди да пре-мествате апарата на друго място.

■ Винаги, когато апаратът не се използва, го изключвайте с помощта на превключвателя за ВКЛ./ИЗКЛ. Поставете

държача за електродите на изолирана подложка и едва след 15 минути охлаждане свалете електродите от държача.

■ Следете за състоянието на заваръчните кабели, на държача на електродите и на заземяващите клеми. Износванията по изолацията и по токопровеждащите части могат да предиз-викат опасности и да понижат качеството на заваръчните работи.
- Електродъговото заваряване предизвиква искри, разтопени метални частици и дим. Поради това спазвайте следното: Отстранете всички запалими вещества и/или материали от работното място и в непосредствена близост до него.
- Осигурете проветрение на работното място.
■ Не заварявайте резервоари, съдове или тръби, които съдържат или са съдържали запалими течности или газове.

ПРЕДУПРЕЖДЕНИЕ

Избягвайте всякакъв директен контакт с веригата на заваръчния ток. Напрежението без товар между електродните клещи и клемата за масата може да е опасно, като съществува опасност от електрически удар.

■ Не съхранявайте апарата във влажна или в мокра среда или по време на дъжд. В този случай приложим е клас на защита IP21S.
■ Предпазвайте очите с предназначени за целта защитни стъкла (DIN клас 9–10), които трябва да закрепите на включената в доставката маска за заваряване. Използвайте ръкавици и сухо защитно облекло, което не е замърсено с масло и грес, за да предпазите кожата от ултравиолетовото лъчение на електрическата дъга.

ПРЕДУПРЕЖДЕНИЕ

Не използвайте източника на заваръчен ток за размразяване на тръби.

Имайте предвид следното:

■ Лъчението на електрическата дъга може да повреди очите и да предизвика изгаряния на кожата.
- Електродъговото заваряване генерира искри и капки разтопен метал, заваряваният детайл започва да излъчва топлина и остава много горещ за относително дълго време.

Поради това не пипайте детайла с голи ръце.

■ При електродъговото заваряване се отделят опасни за здравето изпарения. Старайте се по възможност да не ги вдишвате.

■ Защитете се срещу опасните ефекти на електрическата дъга и накарайте хората, които не участват в работата, да стоят на разстояние от най-малко 2 m от електрическата дъга.

ВНИМАНИЕ!

■ По време на работа на устройството за заваряване е възможно да възникнат смущения в електрозахранването на други консуматори, като това зависи от условията на мрежата в точката на свързване. В случай на съмнения се обърнете към Вашето електроснабдително дружество.

■ По време на работата на заваръчния апарат могат да възникнат функционални смущения на други уреди, като напр. слухови апарати, пейсмейкъри и т.н.

- Източници на опасност при електродъговото заваряване

При електродъгово заваряване възникват редица източници на опасност. Затова е особено важно за заварчика да спазва следващите правила, за да не излага себе си и останалите на опасност и за да предотврати наранявания на хора и материални щети.

■ Възлагайте извършването на работа от страната на мрежовото напрежение, напр. кабели, щепсели, контакти и т.н., само на електротехник в съответствие с националните и местните наредби.

■ Възлагайте извършването на работа от страната на мрежовото напрежение, напр. кабели, щепсели, контакти и т.н., само на електротехник в съответствие с националните и местните наредби.

В случай на злополука незабавно изключете заваръчния апарат от мрежовото напрежение.

■ Ако възникнат електрически контактни напрежения, незабавно изключете апарата и възложете проверката му на електротехник.

■ Винаги следете за добри електрически контакти от страната на заваръчния ток.

■ Винаги носете изолиращи ръкавици на двете ръце по време на заваряване. Те предпазват от електрически удари (напрежение без товар на веригата на заваръчния ток), от вредни лъчения (топлина и УВ лъчи), както и от излъчващ топлина метал и пръски.

■ Носете здрави и изолиращи обувки. Обувките трябва да изолират и при мокри условия. Ниските обувки не са подходящи, тъй като падащите горещи метални капки могат да предизвикат изгаряния.

■ Носете подходящо защитно облекло, не носете синтетични дрехи.
■ Не гледайте електрическата дъга с незащитени очи, използвайте само маска за заваряване с предписаното защитно стъкло в съответствие с DIN. Освен светлинно и топлинно лъчение, което може да предизвика заслепяване, съотв. изгаряне, електрическата дъга излъчва и УВ лъчи.

При недостатъчна защита това невидимо ултравиолетово лъчение предизвика много болезнен конюнктивит, който се проявява едва няколко часа по-късно. Освен това УВ лъче- нието предизвиква изгаряне на незащитените части на тялото подобно на слънчевото.

■ Намиращите се в близост до електрическата дъга лица или помощници също трябва да бъдат уведомени за опасностите и да бъдат оборудвани с необходимите защитни средства. Ако е необходимо, поставете защитни стени.
■ При заваряване, особено в малки помещения, трябва да се осигури достатъчен приток на чист въздух, тъй като се образуват дим и вредни газове.
■ В резервоарите, в които се съхраняват газове, горива, минерални масла и други подобни,

– дори и да са били изпразнени отдавна,
- не се разрешава извършването на заваръчни работи, тъй като съществува опасност от експлозия поради остатъците.

■ За огнеопасните и взривоопасните помещения са валидни специални наредби.

Заваръчните съединения, които са изложени на големи натоварвания и които трябва да удовлетворяват определени изисквания за безопасност, трябва да се изпълняват само от специално обучени и изпитани заварчици. Примери за такива са съдовете под налягане, ходовите релси, куплунгите за ремарке и т.н.
ВНИМАНИЕ! Винаги свързвайте заземяващата клема възможно най-близо до мястото на заваряване, за да може заваръчният ток да изминава възможно най-късия път от електрода до заземяващата клема. Никога не свързвайте заземяващата клема към корпуса на заваръчния апарат! Никога не свързвайте заземяващата клема към заземени детайли, които се намират далеч от детайла, напр. тръба за вода в друг ъгъл на помещението. В противен случай може да възникне повреда на системата на защитния проводник на помещението, в което заварявате.

■ Не използвайте заваръчния апарат по време на дъжд.
■ Не използвайте заваръчния апарат във влажна среда.
■ Поставяйте заваръчния апарат само на равно място.
■ Данните за изхода са оценени при околна температура от 20 °C. Времето за заваряване може да бъде намалено при по-високи температури.

ОПАСНОСТ ОТ ТОКОВ УДАР:

• Електрическият удар от заваръчен електрод може да причини смърт. Не заварявайте при дъжд или сняг. Носете сухи, изолиращи ръкавици. Не хвашайте електрода с голи ръце.
  Не носете мокри или повредени ръкавици. Предпазвайте се от електрически удар чрез изолиране от детайла.
  Не отваряйте корпуса на уреда.

■ Вдишването на дим от заваряването може да застраши здравето. Не дръжте главата си в дима. Използвайте устройствата в открити зони. Използвайте аспирация за отстраняване на дима.

Искрите от заваряването могат да предизвикат експлозия или пожар. Дръжте запалимите вещества далеч при заваряването. Не заварявайте в близост до запалими вещества. Искрите от заваряването могат да предизвикат пожари.

Разположете пожарогасител наблизо и осигурете наблюдател, който да може да го използва незабавно. Не заварявайте варели или каквито и да е затворени резервоари.

- Електродъговото лъчение може да повреди очите и да нарани кожата. Носете качулка и защитни очила. Носете защита за слуха и високо закопчана яка. Носете заваръчни шлемове и обърнете внимание на подходящи настройки на филтъра. Носете цялостна защита за тялото.

■ Заваръчният ток генерира електромагнитни полета.
Не използвайте заедно с медицински импланти. Никога не увивайте проводниците за заваряване около тялото.
Прекарвайте проводниците за заваряване заедно.

- Специални указания за безопасност за маската за заваряване

■ Преди започване на заваръчните работи винаги проверя- вайте с помощта на ярък източник на светлина (например запалка) изправната функция на маската за заваряване.

■ Защитното стъкло може да бъде повредено от пръските при заваряването. Сменяйте незабавно повредените или надрас- кани защитни стъкла.

■ Сменяйте незабавно повредените или силно замърсени или опръскани компоненти.

■ Уредът може да се използва само от лица, навършили 16 години.

■ Запознайте се с наредбите за безопасност във връзка със заваряването. За целта спазвайте и указанията за безопасност на Вашия заваръчен апарат.

■ Винаги поставяйте маската за заваряване по време на заваряване. Неизползването на маската може да предизвика тежки увреждания на ретината.

■ Винаги носете защитно облекло по време на заваряването.

■ Никога не използвайте маската за заваряване без заваръчно стъкло. Съществува опасност от увреждане на очите!

■ Сменяйте защитното стъкло своевременно за добра прозрачност и работа без умора.

- Зони с повишена опасност от електрически ток

При заваряването в околна среда с повишена опасност от електрически ток трябва да се съблюдават следните указания за безопасност.

Околна среда с повишена опасност от електрически ток има например:

- На работни места с ограничено пространство за движение, поради което заварчикът работи в неудобна позиция (например коленичил, седнал, легнал) и се допира до електропроводими части;

- На работни места, които са с изцяло или частично ограничена електропроводимост и на които съществува повишена опасност от ненужно или случайно докосване от страна на заварчика;

- На мокри, влажни или горещи работни места, на които влажността на въздуха или потта намаляват значително съпротивлението на човешката кожа и изолационните свойства на защитното оборудване.

■ Металните стълби и скелета също могат да създадат зона с повишена опасност от електрически ток.

В подобна околна среда трябва да се използват изолирани подложки и междинни слоеве, освен това трябва да се носят ръкавици с маншети и шапки от кожа или други изолиращи

материали, за да се изолира тялото от заземяването.

Източникът на заваръчен ток трябва да се намира извън работната зона, респ. електропроводимите повърхности и извън обсега на действие на заварчика.

Допълнителна защита срещу удар от тока в мрежата при допускане на грешка може да се осигури с използването на защитен прекъсвач за утечен ток, който се задейства при утечен ток не по-голям от 30 mA и обслужва всички захранвани от мрежата устройства в близост. Защитният прекъсвач за утечен ток трябва да е съвместим с всички видове ток.

Трябва да се предвидят средства за бързо разединяване от източника на заваръчния ток или от веригата на заваръчния ток (например устройство за аварийно спиране), които да са лесно достъпни.

При използване на заваръчни апарати в електрически опасни условия изходното напрежение на заваръчния апарат при празен ход не трябва да бъде по-високо от 113 V (максимална стойност). Заради изходното напрежение този заваръчен апарат може да се използва в подобни случаи.

■ При заваряването в тесни помещения може да възникне опасност вследствие на отделящи се токсични газове (опасност от задушаване).

В тесни помещения може да се заварява само ако в непосредствена близост има инструктирани лица, които могат да се намесят в случай на необходимост.

За целта преди началото на процеса на заваряване трябва да се извърши оценка от експерт, който да определи какви стъпки са необходими, за да се гарантира безопасността на работата и какви предпазни мерки трябва да се вземат по време на самия процес на заваряване.

- Сумиране на напреженията при празен ход

- Ако едновременно се използва повече от един източник на заваръчен ток, напреженията при празен ход могат да се сумират и това да доведе до повишена опасност от електрически ток. Източниците на заваръчен ток трябва да се свържат така, че тази опасност да се минимизира. Отделните източници на заваръчен ток с техните отделни управляващи

и свързващи модули трябва да бъдат ясно обозначени, за да се разпознава, кое към коя верига на заваръчния ток принадлежи.

- Защитно облекло

■ По време на работа заварчикът трябва да защити цялото си тяло от лъчение и изгаряне със съответното защитно облекло и защита за лицето. Трябва да се спазват следните стъпки:

• Облечете защитното облекло преди заваръчните работи.
• Поставете ръкавиците.
• Отворете прозореца или използвайте вентилатор, за да гарантирате притока на въздух.
• Носете защитни очила и защита за устата.

- Трябва да носите ръкавици с маншети от подходящ материал (кожа) и на двете ръце. Те трябва да са в изправно състояние.

■ За защита на облеклото срещу искрене и изгаряния трябва да носите подходяща престилка. Ако видът на извършваните работи, например заваряване на височината над главата, го изисква, трябва да носите защитен костюм и, ако е необходимо, защита за главата.

• Укажете опасността за очите с помощта на табела „Внимание! Не гледайте в пламъка!“, поставена на работното място.
  По възможност работните места трябва да се оградят така, че намиращите се наблизо хора да са защитени. Неоторизираните лица трябва да стоят далеч от заваръчните работи.
  ■ Стените в непосредствена близост до постоянните работни места не трябва да са боядисани в светли цветове или да са с гланцови покрития. Прозорците трябва да се предпазят от преминаване или отразяване на лъчи най-малко до нивото на главата, напр. чрез подходящо покритие.
• Класификация на уреда по отношение на EMC

Съгласно стандарта IEC 60974-10 продуктът представлява заваръчен апарат с електромагнитна съвместимост от клас А. Уредите от клас А са уреди, които са подходящи за употреба във всички други зони освен жилищна и в такива, които са директно свързани към захранваща мрежа ниско напрежение, която захранва (и) жилищната сграда. Уредите от клас А трябва да спазват граничните стойности на клас А.

ПРЕДУПРЕДИТЕЛНО УКАЗАНИЕ: Уредите от клас А са предвидени за експлоатация в промишлена среда. Поради възникващите свързани с мощността и излъчени смущаващи въздействия може да има потенциални затруднения да се гарантира електромагнитната съвместимост в друга околна среда.

Дори и апаратът да съответства на граничните стойности на емисиите съгласно стандарта, съответните апарати въпреки това могат да предизвикат електромагнитни смущения в чувствителни системи и устройства. Отговорността за смущения, които възникват при работата вследствие на електрическата дъга, се носи от потребителя и потребителят трябва да вземе подходящи предпазни мерки. Във връзка с това потребителят трябва да обърне особено внимание на следното:

• мрежови проводници, проводници за управление, сигнал и телекомуникация;
  – компютри и други уреди, управлявани с микропроцесори;
  – телевизори, радиоапарати и други предавателни устройства;
  – електрически и електронни приспособления за защита;
  – лица с пейсмейкъри или слухови апарати;
  – устройства за измерване и калибриране;
• устойчивостта срещу смущения на други устройства, намиращи се наблизо;
  – час от деня, в който се извършват работите.

За да намалите излъчването на смущаващи сигнали, се препоръчва:

– да оборудвате мрежовата връзка с мрежов филтър;
- да обслужвате редовно уреда и да го поддържате в добро техническо състояние;
– проводниците за заваряване трябва да са напълно изпънати и по възможност да преминават паралелно по пода;
- застрашените от смущаващо въздействие уреди и системи трябва по възможност да се преместят от работната зона или да бъдат екранирани.

Указание!

Този апарат отговаря на IEC 61000-3-12, при условие че мощността на късо съединение Ssc е по-голяма или равна на 4433,25 kW в интерфейсната точка между захранването на абоната и комуналната мрежа. Отговорност на монтажника или потребителя на апарата е да осигури, като се консултира, ако е необходимо, с оператора на захранващата мрежа, че апаратът

е свързан само към захранване, чиято мощност на късо съединение Ssc е по-голяма или равна на 4433,25 kW.

Указание!

Апаратът е предвиден само за използване в помещения с допустимо токово натоварване от поне 100 А на фаза.

Извадете всички части от опаковката и проверете дали универсалният заваръчен апарат, или отделните части, не са повредени. Ако това е така, не използвайте универсалния заваръчен апарат. Обърнете се към производителя на посочения адрес за обслужване.
Отстранете защитните фолиа и други транспортни опаковки.
■ Проверете дали доставката е пълна.

- Монтаж

● Монтаж на защитната маска за заваряване

Поставете тъмното стъкло за заваряванес надписа нагоре в корпуса на маската (вижте фиг. С). Ако е необходимо, натиснете леко диска отпред, докато се заключи на място. Надписът на тъмното стъкло за заваряване 20 трябва сега да се вижда от предната страна на защитната маска.
■ Поставете ръкохваткагаотвътре в подходящите отвори на корпуса на маската, докато се фиксира (вижте фиг. D).

● MIG заваряване

ВНИМАНИЕ: Избягвайте риска от токов удар, нараняване или повреда. За да направите това, изключете щепсела от електрическата мрежа преди всяка дейност по поддръжка или подготовка за работа.
ЗАБЕЛЕЖКА: В зависимост от приложението са необходими различни видове заваръчна тел. С този апарат могат да се използват заваръчни телове с диаметър 0,6–1,0 mm.

Подаващата ролка, заваръчната дюза и сечението на телта трябва винаги да са съвместими помежду си. Апаратът е подходящ за ролки с тел до максимум 5000 g.

Използвайте алуминиева тел за заваряване на алуминий, а стоманена тел – за заваряване на стомана и желязо.

- Адаптиране на оборудването за заваряване с твърда тел и защитен газ

Правилните връзки за заваряване с твърда тел при използване на защитен газ са показани на фигура S. Когато използвате доставения твърд алуминиев проводник, използвайте аргон (не е в комплекта) като защитен газ.

S PARKSIDE PMSG 200 A2 38 32 10 4

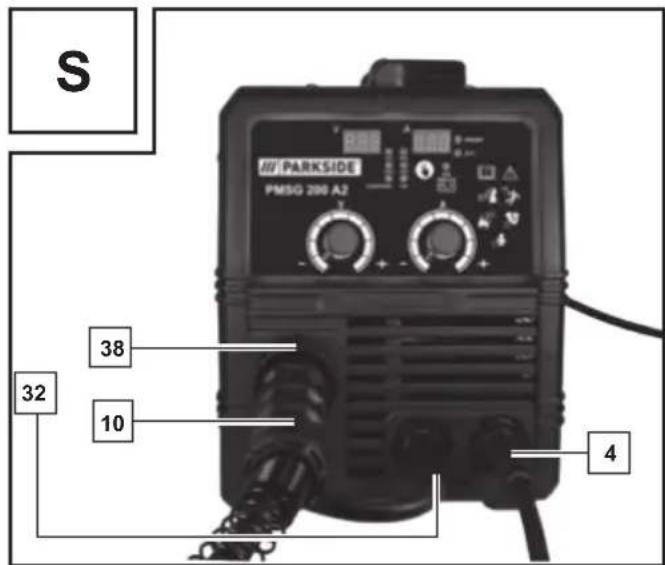

Първо свържете щепсевакъм връзката, обозначена с „+“ (вж. фиг. S). Завъртете го по посока на часовниковата стрелка, за да го фиксирате. Ако имате някакви съмнения, консултирайте се със специалист.

Сега свържете сглобката на маркуча с директна връзакъм съответната връзка (вж. фиг. S) Фиксирайте връзката, като затегнете фиксиращия пръстен по посока на часовниковата стрелка 38.

След това свържете заземителния кабелкъм съответната клема, маркирана с „-“ (вж. фиг. S). Завъртете конектора по посока на часовниковата стрелка, за да го фиксирате.

T ON OFF INPUT GAS AC230V 50Hz 5 33

Свалете предпазната капачка от газовата връзка.

Сега свържете подаването на защитен газ, включително редуктора на налягането (не е включен в обхвата на доставката), към газовата връзка ^33 (виж фиг. Т). Необходим е защитен газ, освен ако не се използва проводник с флюсова сърцевина с вграден твърд защитен газ. Ако е необходимо, спазвайте и инструкциите за Вашия редуктор на налягане (не е включен в обхвата на доставката). Следната формула може да се използва като ориентировъчна стойност за дебита на газа, който трябва да се регулира:

Диаметър на проводника в mm x 10 = Дебит на газа в l/min

За проводник с диаметър 0,8 mm например това води до стойност от ок. 8 l/min.

- Адаптиране на оборудването за заваряване с флюсова сърцевина без защитен газ

Ако използвате сърцевинен проводник с вграден защитен газ, не е необходимо да доставяте външен защитен газ.

Първо свържете щепсетакъм връзката, обозначена с „-“. Завъртете го по посока на часовниковата стрелка, за да го фиксирате. Ако имате някакви съмнения, консултирайте се със специалист. Сега свържете сглобката на маркуча с директна връзка към съответната връзка. Фиксирайте връзката, като затегнете фиксиращия пръстен по посока на часовниковата стрелка.

■ След това свържете заземителния кабелкъм съответната клема, маркирана с „+“, и завъртете клемата по посока на часовниковата стрелка, за да я фиксирате.

- Поставяна на заваръчен прът

- Отблокирайте и отворете капака на модула за подаване на телкато натиснете бутона за освобождаване нагоре.

- Отблокирайте модула за ролки, като завъртите държача на ролкиобратно на часовниковата стрелка (вижте фиг. F).

Изтеглете държача на ролкитеот оста (вижте фиг. F).

ЗАБЕЛЕЖКА: следете краят на телта да не се освободи и ролката да не се размотае оматично вследствие на това. Краят на телта може да се освобождава едва по време на тажа.

- Разопаковайте макарата със заваръчна телнапълно, за да може тя да се размотава безпрепятствено. Все още не освобождавайте края на телта.

■ Поставете ролката с тел на оста. Обърнете внимание ролката да се размотава откъм страната на водача на телта ^29 (вижте фиг. G и M).

Върнете държача на ролкаютново нагоре и го фиксирайте с натискане и завъртане по посока на часовниковата стрелка (вижте фиг. G).

■ Освободете винта за фина настройкии го завъртете надолу (вижте фигур. Н).

Завъртете модула притискащи ройнастрани и в обратна на притискането посока (вижте фиг. I).

■ Освободете държача на подаващата роика-рез завъртане обратно на часовниковата стрелка и го изтеглете нагоре (вижте фиг. J).

■ Проверете дали от горната страна на подаващата ролкае зададена съответната дебелина на телта. Ако е необходимо, подаващата ролка ^18 трябва да се обърне или да се смени (виж фиг. N). Включената в доставката заваръчна тел (∅ 1,0 mm) трябва да се използва в подаващата ролка ^18 със зададената дебелина на телта ∅ 1,0 mm. Заваръчната тел трябва да се намира в горния канал!

■ Поставете държача на подаващата ролки го затегнете по посока на часовниковата стрелка.

- Отстранете дюзата на горелкатаңрез завъртане по часовниковата стрелка (вижте фиг. К).

■ Развинтете заваръчната дюза(вижте фиг. К).

■ Прекарайте пакета маркучи с директно свързвалевъзможно най-праволинейно, отдалечавайки го от заваръчния апарат (положете по пода).

Извадете края на телта от ръба на макарата (вижте фиг. L).

Скъсете края на телта с ножица за тел или страничен резец, за да отстраните повредения/прегънатия край на телта (вижте фиг. L).

ЗАБЕЛЕЖКА: Заваръчната тел трябва да е обтегната през цялото време, за да се дотврати освобождаване и размотаване! При това се препоръчва работите винаги да се ършват заедно с второ лице.

■ Прекарайте заваръчната тел през водача на тела (вижте фиг. М).
■ Прекарайте заваръчната тел по продължението на подаващата ройкаи след това я поставете в стойката за пакета маркучи 30 (вижте фиг. N).
Наклонете модула притискащи полипо посока на подаващата ролка 18 (вижте фиг. О).
Закачете винта за фина настройка (вижте фигур. О).
■ Настройте реакцията на опората с винта за фина настройка Заваръчната тел трябва да е фиксирана в горния водач между притискащата ролка и подаващата ролка ^18 , без да бъде притискана (вижте фиг. О).
Включете заваръчния апарат от главния прекъсвач(виж фигур. А).
■ Натиснете бутона на горелката(виж фигур. А).
Сега системата за подаване на телта подава заваръчната тел през пакета маркуни и горелката 8.
Когато заваръчната тел се подаде на 1–2 см от човката за горелкаосвободете отново бутона на горелката ^9 (вижте фиг. Р).
Отново изключете заваръчния апарат.
Завинтете отново заваръчната дюза Внимавайте заваръчната дюза ^14 да съвпада с диаметъра на използваната заваръчна тел (вижте фиг. Q). С доставения заваръчен прът трябва да се използва заваръчната дюза ^14 с маркировка 1,0 или 1,0 А, когато се използва твърда алуминиева тел.
■ Отново поставете дюзата на горелката със завъртане надясно върху човката за горелката (вижте фиг. R).

ПРЕДУПРЕЖДЕНИЕ

За да предотвратите опасност от електрически удар, нараняване или повреда, преди всяко техническо обслужване или дейности за подготовка на работата изключвайте щекера на захранващия кабел от контакта.

• Въвеждане в експлоатация
● Включване и изключване на апарата

Включете или изключете заваръчния апарат от главния прекъсвач ^5 . Ако не използвате заваръчния апарат продължително време, изключете щекера на захранващия кабел от контакта. Само тогава през апарата не протича ток.

- Избор на метод за заваряване

Първо задайте режима на заваряване, като натиснете бутона за избор на режим на заваряване 35. Можете да избирате между AI (заваряване на алуминий), MIG, MAG и FLUX (флюсова тел). След това напрежението и токът могат да се настроят с помощта на въртящите се превключватели 6 и 36. Режимът SYN може да се избере за алуминиева тел, както и за плътна тел с диаметър 0,8 mm и тел с ядро 1,0 mm. В този режим токът и напрежението вече са съгласувани. Това е особено препоръчително за неопитни потребители. За да активирате SYN, първо изберете желания режим на заваряване и след това натиснете и задръжте бутона за избор на режим на заваряване 35 за около 2 секунди. Във всеки случай оптималните настройки за заваряване трябва да се определят върху тестов детайл.

Заваряване

Защита от претоварване

Заваръчният апарат е защитен от термично претоварване с помощта на автоматично защитно устройство (термостат с автоматично повторно включване). Защитното устройство прекъсва

веригата в случай на претоварване. Дисплей О.Н.37 свети.

Когато активирате защитното устройство, изчакайте устройството да се охлади.

След около 15 минути устройството отново е готово за работа.

Индикатор за претоварване

В случай на неправилна употреба изходният ток може да надвиши предвидената максимальна стойност. В този случай защитното устройство прекъсва заваръчната верига и на дисплея светва предупреждението за свръхток „О.С“. Когато се появи предупреждението за свръхток, изключете устройството с главния прекъсвач ^5 . След около 15 минути устройството отново е готово за работа и може да бъде включено с главния прекъсвач ^5 .

Защитна маска за заваряване

Ако не използвате защитната маска за заваряване, е възможно излизащите от електрическата дъга застрашаващи здравето УВ лъчи и топлина да увредят очите Ви. Винаги използвайте защитната маска за заваряване, докато заварявате.

Заварените детайли са много горещи и можете да се изгорите на тях. Винаги използвайте клещи, за да премествате заварените горещи детайли.

ВНИМАНИЕ: За МИГ заваряване се препоръчва дебелина на материала 2,0 mm – 3,0 mm заваряване на алуминий и 0,8 mm – 3,0 mm за заваряване на желязо/стомана.

След като присъедините заваръчния апарат към електричеството, процедирайте по следния начин:

Свържете заземяващия кабел със заземяващата клемасъс заварявания детайл. Уверете се, че е налице добър електрически контакт.
Детайлът трябва да е почистен от ръжда и боя в точката на заваряване.
Изберете желания заваръчен ток в зависимост от диаметъра на заваръчната тел, дебелината на материала и желаната дълбочина на провер.
■ Насочете дюзата на горелката към мястото на обработвания детайл, където ще се извършва заваряването, и дръжте заваръчния щит ^22 пред лицето.
■ Натиснете бутона на горелката за да подадете заваръчната тел. Когато електрическата дъга се запали, апаратът започва да подава заваръчната тел в заваръчната вана.
- Можете да определите оптималната настройка на заваръчния ток чрез тестване върху тестов детайл. Добре настроената електрическа дъга отделя мек, равномерен шум.
В случай на грубо или силно дрънчене, превключете на по-високо ниво на мощност (увеличете заваръчния ток).
■ Ако ядрото на заварената точка е достатъчно голямо, горелка:асе премества бавно по продължението на желания шев. Разстоянието между дюзата на горелката и детайла трябва да е възможно най-малко (в никакъв случай по-голямо от 10 mm).
■ При необходимост правете леки махаловидни движения, за да увеличите заваръчната вана. За по-неопитните първата трудност е формирането на разумна дъга. За тази цел заваръчният ток трябва да се настрои правилно.
Дълбочината на провар (съответства на дълбочината на заваръчния шев в материала) трябва да е възможно най-голяма, но така че заваръчната вана да не може да падне през детайла.

Ако заваръчният ток е твърде слаб, заваръчната тел не може да се разтопи правилно. В резултат на това заваръчната тел се потапя многократно в заваръчната вана до самия детайл.

Шлаката трябва да се отстранява едва след охлаждане на шева. За да продължите заваряването на прекъснат шев:
■ Първо отстранете шлаката в точката на наставяне.
Електрическата дъга се запалва във фугата за заваряване, след това се премества до мястото на наставяне, изчаква се образуването на стопилка и заваръчният шев се продължава.

Задаване на подходящи параметри на тока и напрежението за заваряване на алуминий с алуминиева тел.

За заваряване на алуминий се препоръчват по-ниски напрежения, отколкото за заваряване на желязо/стомана. За да настроите подходящия диапазон на напрежението, процедирайте по следния начин: подгответе уреда, както е описано по-горе в „Настройване на уреда за заваряване с твърд проводник и защитен газ“. За заваряване на алуминиева тел изберете настройката „1.0/Al(5356)“, като натиснете бутона за избор на режим на заваряване ^35 . За заваряване на алуминиева ламарина с дебелина 2 mm като ориентировъчни стойности могат да се зададат 14,5 волта и ток от 91 ампера. Тук може да се използва и режимът SYN, описан в раздел Избор на режим на заваряване. Оптималните настройки за заваряване трябва да се определят върху пробен детайл.

ВНИМАНИЕ: Имайте предвид, че след заваряването горелката трябва винаги да се авя върху изолирана подложка.

■ След завършване на заваръчните работи и по време на почивки винаги изключвайте заваръчния апарат и винаги изключвайте щекера на захранващия кабел от контакта.
- Създаване на заваръчния шев

Точково заваряване или заваряване с избутване

Горелката се премества напред. Резултат: дълбочината на провара е по-малка, ширината на шева е по-голяма, горният слой на шева (видимата повърхност на заваръчния шев) е по-плосък, а допускът на недозаваряване (грешката при разтопяването на материала) е по-голям.

Заваряване с изтегляне

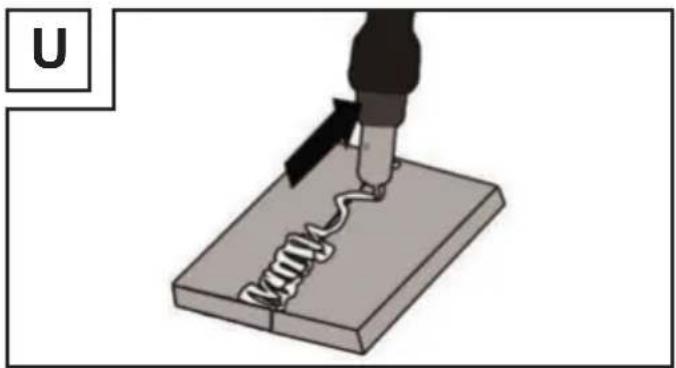

Горелката се изтегля с отдалечаване от заваръчния шев (фиг. U). Резултат: дълбочината на провар е по-голяма, ширината на шева е по-малка, горният слой на шева е по-висок, а допускът на недозаваряване е по-малък.

Заваръчни съединения

В заваръчните технологии съществуват два основни типа съединения: Челно заваръчно съединение (външен ъгъл) и съединение с ъглов заваръчен шев (вътрешен ъгъл и припокриване).

Челни заваръчни съединения

При челните заваръчни съединения с дебелина на материала до 2 mm краищата за заваряване се допират изцяло един към друг. За по-големи дебелини трябва да се избере разстояние от 0,5–4 mm. Идеалното разстояние зависи от заварения материал (алуминий или стомана), структурата на материала, както и от избрания вид заваряване. Това разстояние трябва да се определи с пробен детайл.

Плоски челни заваръчни съединения

Заваръчните шевове трябва да се изпълняват без прекъсване и с достатъчна дълбочина на провар, като добрата подготовка е изключително важна. Качеството на резултата от заваряването се влияе от: силата на тока, разстоянието между краищата за заваряване, наклона на горелката и диаметъра на заваръчната тел. Колкото по-малък е наклонът на горелката спрямо детайла, толкова по-голяма е дълбочината на провар и обратното.

За да се предотвратят или намалят деформации, които могат да възникнат по време на закаляване на материала, е добре детайлите да се фиксират с приспособление. Трябва да се избягва уякчаването на заварената конструкция, за да се предотвратят пукнатини в заваръчния шев. Тези затруднения могат да се намалят, ако съществува възможност детайлът да се завърти така, че заваръчният шев да може да се изпълни чрез два противоположни прехода.

Заваръчни съединения на външен ъгъл

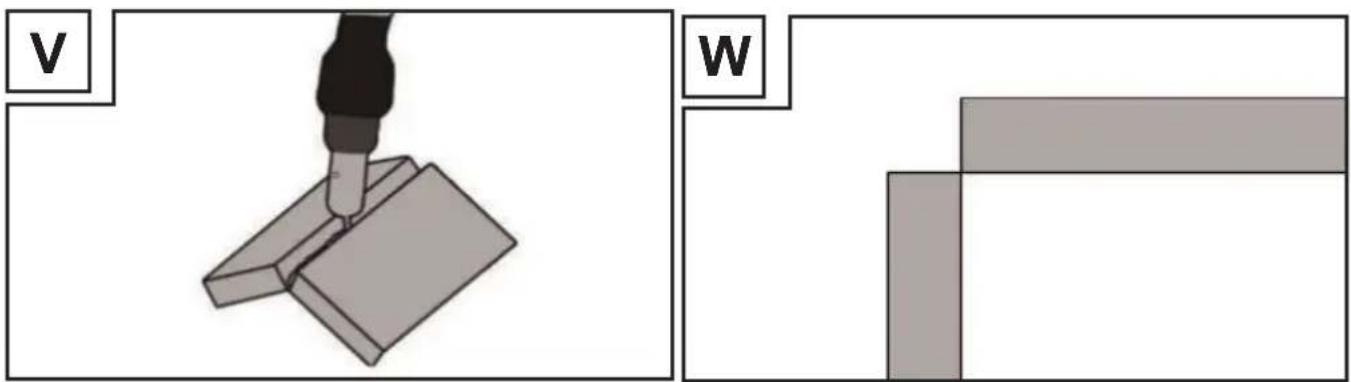

Подготовката за този тип е много проста (фиг. V, W).

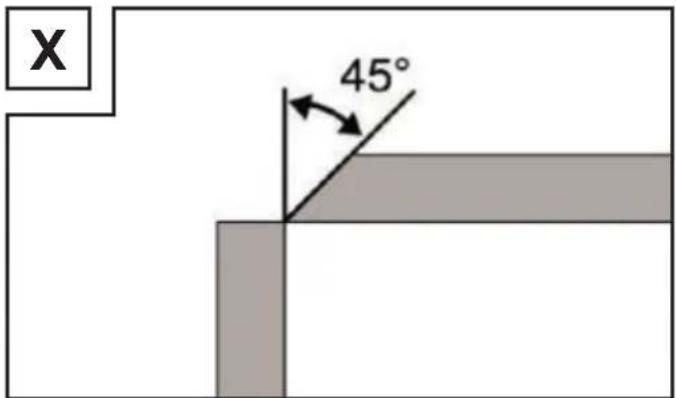

При по-дебели материали обаче тя вече не е целесъобразна. В този случай е по-добре да подготвите съединение като показаното по-долу, при което ръбът на планка се скосява (фиг. Х).

X 45°

Съединения с ъглов заваръчен шев

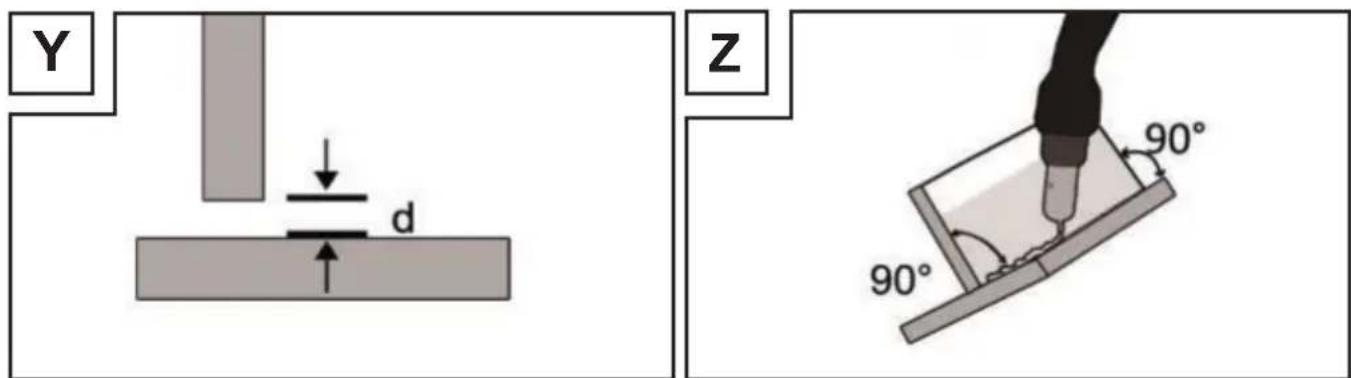

Ъглов заваръчен шев се образува, когато детайлите са вертикални един спрямо друг. Шевът трябва да има формата на равнобедрен триъгълник и лека извивка навътре в основата (фиг. Y, Z).

Заваръчни съединения на вътрешен ъгъл

Подготовката на това заваръчно съединение е много проста и се извършва за дебелини до 5 mm. Размерът „d“ трябва да се намали до минимум и във всеки случай трябва да е по-малък от 2 mm (фиг. Y).

Y d Z 90° 90°

При по-дебели материали обаче тя вече не е целесъобразна. В този случай е по-добре да подготвите съединение като на фигура X, при което ръбът на планка е скосен.

Заваръчни съединения с припокриване

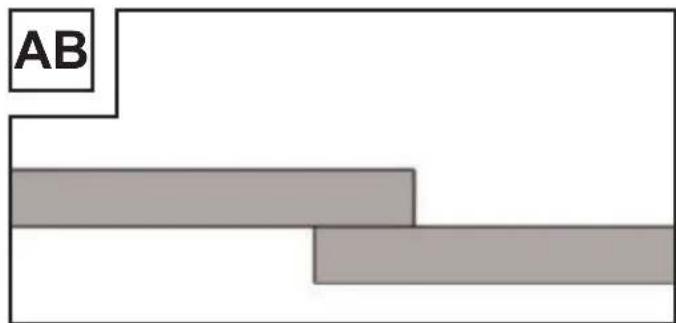

Най-честата подготовка е тази с прави краища за заваряване. Заваряването може да се осъществи чрез нормален ъглов заваръчен шев. Двата детайла трябва да се доближат максимально един до друг, както е показано на фиг.AB.

AB

● MMA заваряване

■ Уверете се, че главният прекъсваче поставен на позиция „O“ („OFF“), респ., че мрежовият кабел 3 не е включен в контакта.

Свържете електродния държани заземяващата клема към заваръчния апарат, както е показано на фигура АС. В такъв случай се съобразявайте и с ръководството за работа на наземното транспортно средство.

Облечете съгласно заданието подходящо защитно облекло и подгответе работното си място.

Свържете клемата за маса такъм детайла.

Затегнете електрода в държача за електродите

■ Включете уреда, като поставите главния прекъсва на позиция „I“ („ON“).

Изберете режима „ММА“, като натискате бутона за избор на режим на заваряване докато светне индикаторът до „ММА“.

Задайте заваръчния ток с въртящия се превключвател за регулиране на заваръчния ток в зависимост от използвания електрод.

AC PARKSIDE PMSG 200 A2 6 34 4

ЗАБЕЛЕЖКА: Моля, вижте следната таблица за ориентировъчните стойности на заваръчния ток, които трябва да се зададат в зависимост от диаметъра на електрода.

∅ Електрод Заваръчен ток
1,6 mm 40–60 A
2,0 mm 60–80 A
2,5 mm 80–100 A
3,2 mm 100–140 A

⚠️ ВНИМАНИЕ: Клемата за масата 4 и държачът за електродите 34/електродът не трябва да са в директен контакт.

ВНИМАНИЕ: При заваряване с пръчкови електроди държачът на електрода ^34 и заземи-телната скоба ^4 трябва да се свържат съгласно инструкциите на производителя на електрода.

Дръжте защитната маска за заваряванепред лицето и започнете процеса на заваряване.
За да спрете работата, поставете главния превключвател ON/OFF в положение „O“ („OFF“).

ВНИМАНИЕ: Когато се задейства термодатчик, индикаторът О.Н. светва. ^37 В този случай не е възможно по-нататьшно заваряване. Апаратът продължава да работи, за да го охлади вентилаторът. Щом устройството отново е готово за работа, индикаторът О.Н. угасва. ^37 Сега заваръчната функция отново е налична.

⚠️ ВНИМАНИЕ: Не попивайте електрода върху обработвания детайл. Тя може да се повреди и запалването на електрическата дъга да се затрудни. След като дъгата се запали, се опитайте да поддържате разстояние от обработвания детайл, което съответства на диаметъра на използвания електрод. Разстоянието трябва да остане възможно най-постоянно, докато заварявате. Наклонът на електрода в работната посока трябва да е 20–30 градуса.

ВНИМАНИЕ: Винаги използвайте клещи за отстраняване на използвани електроди или за нестване на горещи детайли. Имайте предвид, че електродният държач винаги трябва да се авя върху изолираща основа след заваряване. Шлаката трябва да се отстранява едва след ждане на шева. За да продължите заваряването на прекъснат шев:

Първо отстранете шлаката в точката на свързване.
Електрическата дъга се запалва във фугата за заваряване, след това се премества до мястото на наставяне, изчаква се образуването на стопилка и се продължава.

ВНИМАНИЕ: При заваряването се генерира топлина. Затова заваръчният апарат трябва

да бъде оставен в покой поне половин час след употреба. Или оставете устройството да се охлади за един час. Устройството не трябва да се опакова и съхранява, докато температурата му не се нормализира.

ВНИМАНИЕ: Напрежение, което е 10 % по-ниско от номиналното напрежение на входа на

заваръчния апарат, може да доведе до следните последици:

■ Токът на апарата намалява.
Електрическата дъга прекъсва или става нестабилна.

ВНИМАНИЕ:

Електродъговото лъчение може да доведе до очни възпаления и кожни изгаряния.
- Разпръскана и стопена шлака може да предизвика очни травми и изгаряния.
■ Монтирайте заваръчния щит, както е описано в „Монтиране на заваръчния щит“.
■ Могат да се използват само кабелите за заваряване, съдържащи се в обхвата на доставката. Изберете между заваряване съгъл напред и съгъл назад. По-долу е представено влиянието на направлението на движение върху характеристиките на заваръчния шев:

	Заваряване с ъгъл напред Заваряване с ъгъл назад
Стопяване в дълбочина По-малко По-голямо
Широчина на заваръчния шев По-голяма По-малка
Наварен материал По-плосък По-висок
Дефект на заваръчния шев По-голям По-малък

ЗАБЕЛЕЖКА: Кой е по-подходящият вид заваряване, ще решите сами, след като сте

ЗАБЕЛЕЖКА: След изразходването на целия електрод трябва да се постави нов.

Защитна маска за заваряване

ПРЕДУПРЕЖДЕНИЕ

Ако не използвате защитната маска за заваряване, е възможно излизащите от електрическата дъга застрашаващи здравето УВ лъчи и топлина да увредят очите Ви. Винаги използвайте защитната маска за заваряване, докато заварявате.

● WIG/TIG заваряване

За WIG/TIG заваряване, моля, следвайте инструкциите за вашата TIG горелка. Режимът WIG/TIG може да се избере чрез натискане на бутона за избор на режим на заваряване ^35 . За да направите това, изберете позицията „TIG“.

● Техническо обслужване и почистване

ЗАБЕЛЕЖКА: За безупречна функция и за спазване на изискванията за безопасност необходимо заваръчният апарат редовно да се поддържа и преглежда. Неправилната огрешната експлоатация могат да предизвикат неизправности и повреди по апарата. лагайте ремонта на уреда само на квалифицирани електротехници.

Изключете главното захранване и главния прекъсвач на устройството, преди да извършвате работи по техническото обслужване на устройството за заваряване.
■ Почиствайте редовно заваръчния апарат и принадлежностите с въздух, тел за почистване или четка.
В случай на дефект или при необходимост от смяна на части на уреда се обръщайте към съответния специализиран персонал.

- Информация за околната среда и за изхвърляне

НЕ ИЗХВЪРЛЯЙТЕ ЕЛЕКТРИЧЕСКИ УРЕДИ С БИТОВИТЕ ОТПА- ДЪЦИ! ОПОЛЗОТВОРЯВАНЕ НА СУРОВИНИ ВМЕСТО ИЗХВЪРЛЯНЕ НА ОТПАДЪЦИ!

Съгласно Директива 2012/19/EC използваното електрическо и електронно оборудване трябва да се събира разделно и да се предава за съобразено с екологичните норми рециклиране. Символът „Зачеркнат контейнер за смет“ означава, че този уред не трябва да се изхвърля заедно с битовите отпадъци в края на експлоатационния му живот. Уредът трябва да бъде предаден в установени пунктове за събиране, центрове за рециклиране или компании за изхвърляне. Ние безплатно ще унищожим Вашите върнати дефектни уреди. Освен това дистрибуторите на електрическо и електронно оборудване и дистрибуторите на хранителни стоки са длъжни да ги приемат обратно. Lidl Ви предлага възможности за връщане директно във филиалите и супермаркетите от веригата. Връщането и изхвърлянето са безплатни за Вас. При закупуване на нов уред имате право да върнете безплатно съответния стар уред. Освен това имате възможност, независимо от закупуването на нов уред, да предадете безплатно (до три) стари уреда, които са не по-големи от 25 см от всяка страна. Моля, преди връщане изтрийте личните си данни. Преди връщане, моля, извадете батериите или акумулаторите, които не са включени в стария уред, както и лампите, които могат да бъдат извадени, без да ги унищожавате, като ги предадете за разделно събиране.

Спазвайте обозначението върху различните опаковъчни материали и при нужда ги сортирайте разделно. Опаковъчните материали са маркирани със съкращения (a) и цифри (b) със следното значение: 1 – 7: пластмаси, 20 – 22: хартия и картон, 80 – 98: композитни/многослойни материали.

- EC декларация за съответствие

Ние,

C. M. C. GmbH

Отговорен за документацията:

декларираме на собствена отговорност, че продуктът

Универсален заваръчен апарат

IAN: 409153_2207

Арт. №: 2575

изпълнява основните изисквания за защита, залегнали в европейските директиви

Директива на ЕС Електромагнитна съвместимост:

2014/30/EC

Директива относно съоръжения за ниско напрежение:

2014/35/EC

Директива относно ограничението за употребата на определени опасни вещества:

2011/65/EC + 2015/863/EC

Гореописаният предмет на декларацията изпълнява разпоредбите на Директива 2011/65/EC на Европейския парламент и на Съвета от 8 юни 2011 г. относно ограничението за употребата на определени опасни вещества в електрическото и електронното оборудване. За оценка на съответствието са приложени следните хармонизирани стандарти:

EN 60974-6:2016

EN 60974-10:2014/A1:2015

St. Ingbert, 01.10.2022 r.

C.M.C. GmbH

Katharina-Loth-Sir. 15

A.66386 Stngbent

Telefon:[phone]

Telefax:[phone]

- Осигуряване на качеството -

● Указания за гаранцията и сервизното обслужване

Гаранция на Creative Marketing & Consulting GmbH

Уважаеми клиенти, за този уред получавате 3 години гаранция от датата на покупката. В случай

на несъответствие на продукта с договора за продажба Вие имате законно право да предявите рекламация пред продавача на продукта при условията и в сроковете, определени в глава трета, раздел II и III и глава четвърта от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажба на стоки (ЗПЦСЦУПС)*.

Вашите права, произтичащи от посочените разпоредби, не се ограничават от нашата по-долу представена търговска гаранция, не са свързани с разходи за потребителите и независимо от нея продавачът на продукта отговаря за липсата на съответствие на потребителската стока с договора за продажба съгласно ЗПЦСЦУПС.

● Гаранционни условия

Гаранционният срок е 3 години от датата на получаване на стоката. Пазете добре оригиналната касова бележка. Този документ е необходим като доказателство за покупката. Ако в рамките на три години от датата на закупуване на този продукт се появи дефект на материала или производствен дефект, продуктът ще бъде безплатно ремонтиран или заменен. Гаранцията предполага в рамките на тригодишния гаранционен срок да се представят дефектният уред, касовата бележка (касовият бон), както и всички други документи, установяващи наличието на дефект и писмено да се обясни в какво се състои дефектът и кога е възникнал. Ако дефектът е покрит от нашата гаранция, Вие ще получите обратно ремонтирания или нов продукт. В случай на замяна на дефектна стока първоначалните гаранционен срок и гаранционни условия се запазват. В случай на ремонт на дефектна стока, срокът на ремонта се прибавя към гаранционния срок. За евентуално наличните и установени повреди и дефекти още при покупката трябва да се съобщи веднага след разопаковането. Евентуалните ремонти след изтичане на гаранционния срок са срещу заплащане.

Ремонтът или замяната на продукта не пораждат нова гаранция.

- Обхват на гарантията

Уредът е произведен грижливо според строгите изисквания за качество и добросъвестно изпитан преди доставка. Гаранцията важи за дефекти на материала или производствени дефекти. Гаранцията не обхваща консумативите, както и частите на продукта, които подлежат на нормално износване, поради което могат да бъдат разглеждани като бързо износващи се части (например филтри или приставки) или повредите на чупливи части (например прекъсвачи, батерии или такива произведени от стъкло). Гаранцията отпада, ако уредът е повреден поради неправилно използване или в резултат на неосъществяване на техническа поддръжка. За правилната употреба на продукта трябва точно да се спазват всички указания в упътването за експлоатация. Предназначение и действия, които не се препоръчват от упътването за експлоатация или за които то предупреждава, трябва задължително да се избягват. Продуктът е предназначен само за частна, а не за професионална употреба. При злоупотреба и неправилно третиране, употреба на сила и при интервенции, които не са извършени от клона на нашия оторизиран сервис, гаранцията отпада.

● Процедура при гаранционен случай

За да се гарантира бърза обработка на Вашия случай, следвайте следните указания:

■ За всички запитвания подгответе касовата бележка и идентификационния номер (IAN 000000) като доказателство за покупката.
■ Вземете артикулния номер от фабричната табелка.
■ При възникване на функционални или други дефекти първо се свържете по телефона или чрез имейл с долупосочения серверен отдел. След това ще получите допълнителна

информация за уреждането на Вашата рекламация.

След съгласуване с нашия сервис можете да изпратите дефектния продукт на посочения Ви адрес на сервиса безплатно за Вас, като приложите касовата бележка (касовия бон) и посочите писмено в какво се състои дефектът и кога е възникнал. За да се избегнат проблеми с приемането и допълнителни разходи, задължително използвайте само адреса, който Ви е посочен. Осигурете изпращането да не е като експресен товар или като друг специален товар. Изпратете уреда заедно с всички принадлежности, доставени при покупката, и осигурете достатъчно сигурна транспортна опаковка.

- Ремонтен сервис / извънгаранционно обслужване

Ремонти извън гаранцията можете да възложите на клона на нашия сервис срещу заплащане. Той с удоволствие ще Ви направи предварителна калкулация. Можем да обработваме само уреди, които са достатъчно опаковани и изпратени с платени транспортни разходи.

Внимание: Изпратете Вашия уред на клона на нашия сервис почистен и с указание за дефекта. Уредите, изпратени с неплатени транспортни разходи – с наложен платеж, като експресен или друг специален товар – не се приемат.

Ние ще извършим безплатно изхвърлянето на изпратените от Вас дефектни уреди.

ЗАБЕЛЕЖКА: На www.lidl-service.com можете да изтеглите това и много други ръководства, видеоклипове за продукти и софтуер.

PDF ONLINE www.lidl-service.com

С този QR код ще бъдете

пренасочени директно към

страницата за обслужване на

Lidl (www.lidl-service.com)

и чрез въвеждане на

артикулния номер (IAN) 409153

може да отворите Вашето

ръководство за употреба.

Моля, обърнете внимание, че следващият адрес не е адрес на сервиса. Първо се свържете с

горепосочения сервисен център.

Адрес:

C. M. C. GmbH

Katharina - Loth - Str. 15

DE - 66386 St. Ingbert

ГЕРМАНИЯ

* Като физическо лице – потребител, независимо от настоящата търговска гаранция, Вие се ползвате от правата на законовата гаранция, предоставена от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажбата на стоки /ЗПЦСЦУПС/. По-специално Вие имате право при несъответствие на стоката да бъде извършен ремонт или замяна по Ваш избор, освен ако това е невъзможно или е свързано с непропорционално големи разходи за продавача. Вие имате право на пропорционално намаляване на цената или на разваляне на договора при наличие на условията на чл. 33, ал. 3 от ЗПЦСЦУПС. Условията и сроковете на законовата гаранция са регламентирани в глава трета, раздел II и III и в глава четвърта на ЗПЦСЦУПС

Актуалност на информацията ·'Екбоση των πληροφοριών: 10/2022

Ident.-No.: PMSG200A2102022-OS

FR
