BR 4735 Esc - καθαριστικό δαπέδων Kärcher - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Kärcher
Μοντέλο	BR 4735 Esc
Τύπος προϊόντος	Καθαριστικό κυλιόμενων σκαλών / Αυτοπλύσιμο κυλιόμενων σκαλών
Χρήση	Επαγγελματική και βιομηχανική (ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία)
Πλάτος εργασίας	470 mm
Διαστάσεις (Μ x Π x Υ με τιμόνι)	1150 x 480 x 1050 mm
Βάρος (μεταφορά)	90 kg
Συνολικό επιτρεπόμενο βάρος	125 kg
Ηλεκτρική τροφοδοσία	220-240 V / 50-60 Hz
Ονομαστική ισχύς	1400 W
Τάση ελέγχου	12 V
Κατηγορία προστασίας	IPX4
Πίεση αντλίας	3-4 bar
Κατανάλωση νερού	25-50 L/h
Χωρητικότητα δοχείου καθαρού νερού	35 L
Χωρητικότητα δοχείου βρώμικου νερού	35 L
Ταχύτητα περιστροφικής βούρτσας	870 tr/min
Ταχύτητα βούρτσας απορρόφησης	1090 1/min
Στάθμη ηχητικής πίεσης	<75 dB(A)
Τρόποι καθαρισμού	Αναρρόφηση σκόνης, καθαρισμός συντήρησης, βασικός καθαρισμός
Διατάξεις ασφαλείας	Ποδοκίνητο πεντάλ (στάση έκτακτης ανάγκης), φρένο ακινητοποίησης
Καθημερινή συντήρηση	Ελέγξτε ακροφύσια, κόσκινο χνουδιού, βούρτσες, καλώδιο τροφοδοσίας
Εγγύηση	Σύμφωνα με τοπικές συνθήκες, επισκευή υλικών ή κατασκευαστικών ελαττωμάτων
Αξεσουάρ	Συνιστώνται γνήσια ανταλλακτικά και αξεσουάρ

Συχνές ερωτήσεις - BR 4735 Esc Kärcher

Πώς να θέσετε σε λειτουργία το Kärcher BR 4735 Esc;

Πριν από την πρώτη χρήση, αφαιρέστε το αντιψυκτικό γεμίζοντας 10 λίτρα καθαρού νερού και αφήνοντας τη συσκευή να λειτουργήσει σε λειτουργία βασικού καθαρισμού μέχρι να πέσει η πίεση. Τοποθετήστε το τιμόνι, γεμίστε το δοχείο καθαρού νερού με νερό και κατάλληλο απορρυπαντικό, στη συνέχεια τοποθετήστε τη συσκευή μπροστά από την κυλιόμενη σκάλα. Συνδέστε το φις, χαμηλώστε την κεφαλή της βούρτσας με το πεντάλ, πατήστε το ποδοκίνητο πεντάλ και επιλέξτε την επιθυμητή λειτουργία καθαρισμού.

Ποια απορρυπαντικά να χρησιμοποιήσετε με το BR 4735 Esc;

Χρησιμοποιήστε μόνο απορρυπαντικά που συνιστώνται από την Kärcher, χωρίς διαλύτες, υδροχλωρικό ή υδροφθορικό οξύ. Αποφύγετε τα εξαιρετικά αφρώδη απορρυπαντικά. Τηρείτε τις οδηγίες ασφαλείας στη συσκευασία.

Πώς να αδειάσετε τα δοχεία καθαρού και βρώμικου νερού;

Ξεβιδώστε τα τάπες εκκένωσης: τον εύκαμπτο σωλήνα εκκένωσης καθαρού νερού (2) και τον εύκαμπτο σωλήνα εκκένωσης βρώμικου νερού (3). Αδειάστε και ξεπλύνετε τα δοχεία μετά από κάθε χρήση. Μην πετάτε τα υπολείμματα στο περιβάλλον.

Τι να κάνετε αν η συσκευή δεν ξεκινά ή σταματά κατά τη λειτουργία;

Ελέγξτε ότι το δοχείο βρώμικου νερού δεν είναι γεμάτο (η ενδεικτική λυχνία αναμμένη). Αν είναι, αδειάστε το. Βεβαιωθείτε ότι το ποδοκίνητο πεντάλ είναι πατημένο. Αν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση.

Πώς να καθαρίσετε τις βούρτσες και τα ακροφύσια;

Αφαιρέστε τις περιστροφικές βούρτσες και τις βούρτσες απορρόφησης αφού ξεβιδώσετε το κάλυμμα του ρουλεμάν. Καθαρίστε τις και αντικαταστήστε τις αν είναι φθαρμένες. Για τα ακροφύσια αναρρόφησης, αφαιρέστε τις ακαθαρσίες με μη επιθετικά εργαλεία. Καθαρίστε επίσης τακτικά το κόσκινο χνουδιού.

Ποιοι είναι οι διαθέσιμοι τρόποι καθαρισμού;

Τρεις τρόποι: Αναρρόφηση σκόνης (για φινίρισμα), Καθαρισμός συντήρησης (για ελαφριά βρωμιά, με μειωμένη ποσότητα νερού) και Βασικός καθαρισμός (για έντονη βρωμιά, με νερό και απορρυπαντικό). Η επιλογή γίνεται μέσω του κεντρικού διακόπτη.

Πώς να συντηρείτε τακτικά τη συσκευή;

Πριν από κάθε χρήση, ελέγξτε τα ακροφύσια, το πεντάλ στάσης έκτακτης ανάγκης, τους πίσω τροχούς και την κατάσταση των βουρτσών. Μετά από 100 ώρες λειτουργίας, ελέγξτε τις βάσεις και τον ιμάντα μετάδοσης κίνησης. Καθαρίστε το εξωτερικό με ένα υγρό πανί και ήπιο απορρυπαντικό.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας;

Μη χρησιμοποιείτε σε κλίσεις >5°. Να έχετε πάντα ένα χέρι στο τιμόνι. Μη φοράτε κοσμήματα ή φαρδιά ρούχα. Πριν από κάθε συντήρηση, αποσυνδέστε και μπλοκάρετε τους τροχούς. Η συσκευή πρέπει να χρησιμοποιείται μόνο σε εσωτερικούς χώρους και σε κυλιόμενες σκάλες σε καλή κατάσταση.

Πού να βρείτε ανταλλακτικά για το BR 4735 Esc;

Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά Kärcher. Επισκεφθείτε την ιστοσελίδα www.kaercher.com ή επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπό σας. Η εγγύηση καλύπτει υλικά ελαττώματα αλλά όχι τη φυσιολογική φθορά.

Πώς να μεταφέρετε με ασφάλεια τη συσκευή;

Μπλοκάρετε τους πίσω τροχούς με το μοχλό ασφάλισης. Προστατέψτε το μηχάνημα με ιμάντες. Μη μεταφέρετε ποτέ τη συσκευή πάνω σε κυλιόμενη σκάλα σε λειτουργία. Λάβετε υπόψη το βάρος (90 kg) και χρησιμοποιήστε κατάλληλο εξοπλισμό.

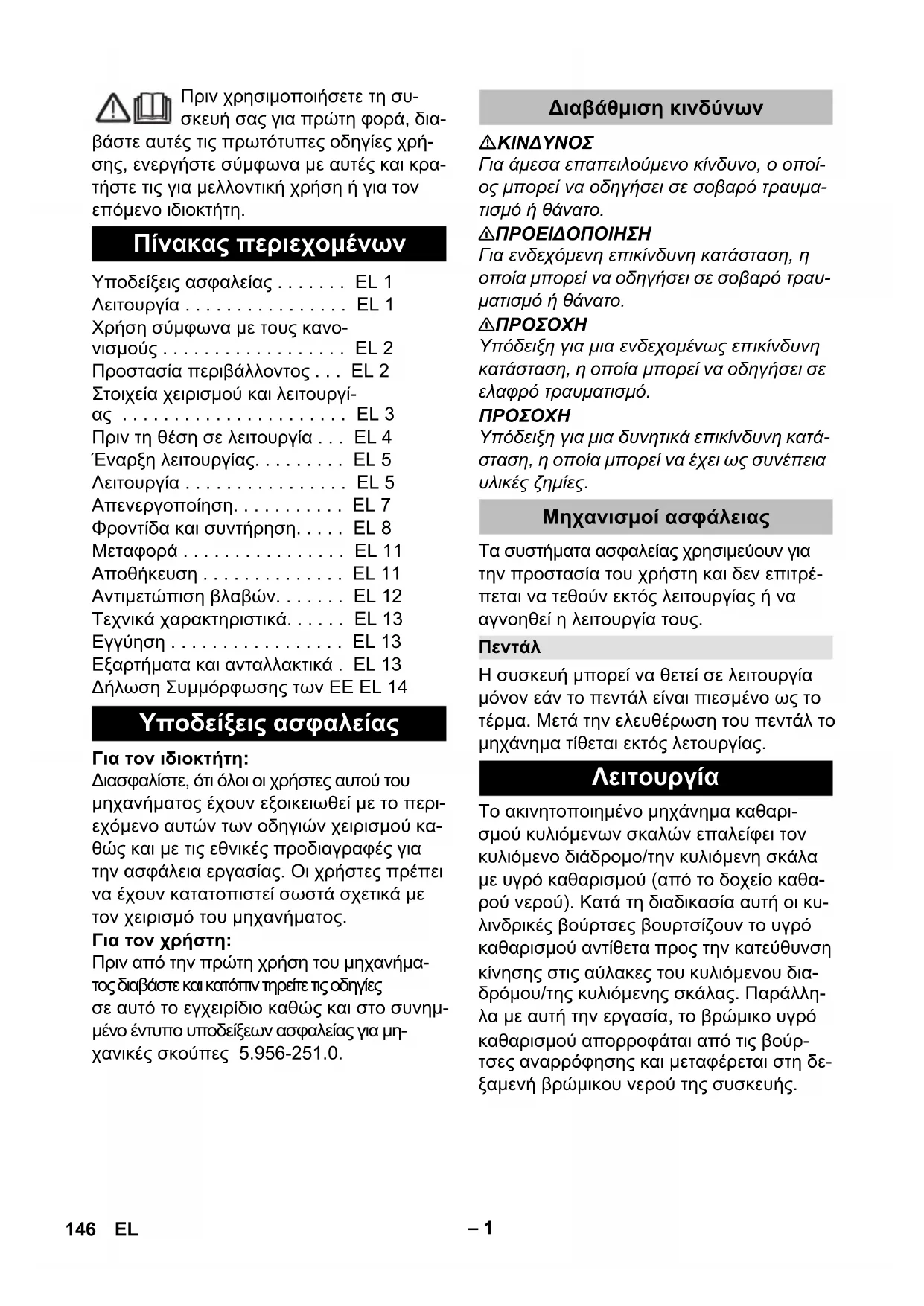

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BR 4735 Esc Kärcher

Πριν χρησιμοποιήσετε τη συσκευή σας για πρώτη φορά, διαβάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Πίνακας περιεχομένων

Υποδείξεις ασφαλείας ..... EL 1

Λειτουργία ...... EL 1

Χρήση σύμφωνα με τους κανονισμούς .... EL 2

Προστασία περιβάλλοντος . . . EL 2

Στοιχεία χειρισμού και λειτουργίας ...... EL 3

Πριν τη θέση σε λειτουργία . . . EL 4

'Εναρξη λειτουργίας. . . . . . . EL 5

Λειτουργία ...... EL 5

Απενεργοποίηση. . . . . . . . . EL 7

Φροντίδα και συντήρηση. . . . . EL 8

Μεταφορά .... EL 11

Αποθήκευση . . . . . . . . . . . . EL 11

Αντιμετώπιση βλαβών. . . . . . EL 12

Τεχνικά χαρακτηριστικά. . . . . . EL 13

Εγγύηση ...... EL 13

Εξαρτήματα και ανταλλακτικά . EL 13

Δήλωση Συμμόρφωσης των ΕΕ ΕL 14

Υποδείξεις ασφαλείας

Για τον ιδιοκτήτη:

Διασφαλίστε, ότι όλοι οι χρήστες αυτού του μηχανήματος έχουν εξοικειωθεί με το περιεχόμενο αυτών των οδηγιών χειρισμού καθώς και με τις εθνικές προδιαγραφές για την ασφάλεια εργασίας. Οι χρήστες πρέπει να έχουν κατατοπιστεί σωστά σχετικά με τον χειρισμό του μηχανήματος.

Για τον χρήστη:

Πριν από την πρώτη χρήση του μηχανήματος διαβάστε και κατόπιν τηρείτε τις οδηγίες σε αυτό το εγχειρίδιο καθώς και στο συνημμένο έντυπο υποδείξεων ασφαλείας για μηχανικές σκούπτες 5.956-251.0.

Διαβάθμιση κινδύνων

⚠️ΚΙΝΔΥΝΟΣ

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Μηχανισμοί ασφάλειας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους.

Πεντάλ

Η συσκευή μπορεί να τεθεί σε λειτουργία μόνον εάν το πεντάλ είναι πιεσμένο ως το τέρμα. Μετά την ελευθέρωση του πεντάλ το μηχάνημα τίθεται εκτός λειτουργίας.

Λειτουργία

Το ακινητοποιημένο μηχάνημα καθαρισμού κυλιόμενων σκαλών επαλείφει τον κυλιόμενο διάδρομο/την κυλιόμενη σκάλα με υγρό καθαρισμού (από το δοχείο καθαρού νερού). Κατά τη διαδικασία αυτή οι κυλινδρικές βούρτσες βουρτσίζουν το υγρό καθαρισμού αντίθετα προς την κατεύθυνση κίνησης στις αύλακες του κυλιόμενου διαδρόμου/της κυλιόμενης σκάλας. Παράλληλα με αυτή την εργασία, το βρώμικο υγρό καθαρισμού απορροφάται από τις βούρτσες αναρρόφησης και μεταφέρεται στη δεξαμενή βρώμικου νερού της συσκευής.

Χρήση σύμφωνα με τους κανονισμούς

Η συσκευή αυτή προορίζεται για επαγγελματική και βιομηχανική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεως.

Χρησιμοποιείτε αυτή τη συσκευή αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού.

– Η συσκευή ενδείκνυται αποκλειστικά για τον καθαρισμό των επιφανειών βάδισης σε κυλιόμενες σκάλες και διαδρόμους. – Η συσκευή αυτή προορίζεται για χρήση αποκλειστικά σε εσωτερικούς χώρους. – Η κατεύθυνση κίνησης της προς καθαρισμό εγκατάστασης πρέπει να έχει ρυθμιστεί έτσι, ώστε ο κυλιόμενος διάδρομος/η κυλιόμενη σκάλα να απομακρύνεται από το μηχάνημα καθαρισμού. – Για τον καθαρισμό κυλιόμενων σκαλών η συσκευή επιτρέπεται να εφαρμοστεί μόνο στο κάτω τέλος της κυλιόμενης σκάλας. – Η συσκευή επιτρέπεται να εξοπλίζεται μόνον με γνήσια εξαρτήματα και ανταλλακτικά.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

Στοιχεία χειρισμού και λειτουργίας

1 Λαβή μεταφοράς 2 Ελαστικός σωλήνας απορροής καθαρού νερού 3 Ελαστικός σωλήνας απορροής βρώμικου νερού 4 Ρευματολήπτης 5 Άγκιστρο ανακούφισης έλξης 6 Πεντάλ 7 Οπίσθιοι τροχοί με μοχλό ακινητοποίησης

8 Κάλυμμα δοχείου βρόμικου νερού 9 Πρόσθιοι τροχοί 10 Δοχείο βρώμικου νερού 11 Άνοιγμα πλήρωσης του δοχείου καθαρού νερού 12 Πεντάλ βύθισης/ανύψωσης της κεφαλής βουρτσών 13 Μοχλός ασφάλισης της κεφαλής βουρτσών

Κονσόλα χειρισμού

1 Μετρητής ωρών λειτουργίας 2 Ένδειξη πίεσης αντλίας 3 Διακόπτης συσκευής 4 Ενδεικτική λυχνία "Δοχείο βρώμικου νερού πλήρες"

5 Ενδεικτική λυχνία "Υπερφόρτωση κινητήρα βουρτσών"

Σύμβολα στη συσκευή

Εκροή ακάθαρτου νερού

Εκροή καθαρού νερού

Άνοιγμα πλήρωσης του δοχείου καθαρού νερού

Χειρόφρενο

Πεντάλ

Πριν γείρετε τη συσκευή, αφαιρέστε τα δοχεία καθαρού και βρώμικου νερού.

Πριν τη θέση σε λειτουργία

→ Αφαιρέστε όλη τη συσκευασία εκτός από την ξύλινη παλέτα.

Συναρμολόγηση της λαβής μεταφοράς

→ Τοποθετήστε τη λαβή μεταφοράς στις εγκοπές της συσκευής. → Στερεώστε τη λαβή μεταφοράς με τις 4 επισυναπτόμενες βίδες. → Στερεώστε το κάλυμμα.

→ Αναρτήστε το άγκιστρο ανακούφισης έλξης στη λαβή μεταφοράς.

Εκφόρτωση

→ Ακινητοποιήστε τους οπίσθιους τροχούς, απομακρύνετε τους ξύλινους τάκους που ασφαλίζουν τους τροχούς. → Στην κάτω πλευρά της παλέτας είναι βιδωμένες τέσσερις σανίδες. Ξεβιδώστε αυτές τις σανίδες.

→ Τοποθετήστε τις σανίδες στην ακμή της παλέτας. Ευθυγραμμίστε τις σανίδες κατά τρόπον ώστε να βρίσκονται εμπρός από τους τροχούς της μηχανής. Στερεώστε τις σανίδες με τις βίδες. → Σπρώξτε αργά τη συσκευή έξω από τη ράμπα.

Απομάκρυνση αντιπηκτικού

Υπόδειξη:

Κατά την κατασκευή το μηχάνημα ξεπλύθηκε με αντιψυκτικό. Πριν από την πρώτη χρήση πρέπει να αφαιρέσετε το αντιψυκτικό.

→ Γεμίστε το δοχείο καθαρού νερού με 10 λίτρα καθαρό νερό. → Πιέστε το πεντάλ. → Ρυθμίστε τον διακόπτη της συσκευής στον ριζικό καθαρισμό. → Αφήστε το μηχάνημα σε λειτουργία, μέχρι να πέσει η πίεση στο μανόμετρο.

Έναρξη λειτουργίας

Προετοιμασία κυλιόμενου διαδρόμου/κυλιόμενης σκάλας

⚠️ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Η συσκευή μπορεί να πάθει εμπλοκή και να παρασυρθεί από τον κυλιόμενο διάδρομο ή την κυλιόμενη σκάλα. Πριν τον καθαρισμό εξετάστε τις επιφάνειες βάδισης και το προφίλ των αυλάκων για παραμορφώσεις και αφαιρέστε τα μαγκωμένα αντικείμενα. Για κάθε ενδεχόμενο βεβαιωθείτε ότι γνωρίζετε πού βρίσκεται το πλήκτρο εκτάκτου ανάγκης του κυλιόμενου διαδρόμου/της κυλιόμενης σκάλας.

→ Απομονώστε σε ευρεία περιοχή τον κυλιόμενο διάδρομο/την κυλιόμενη σκάλα, για όσο διάστημα εκτελείτε τον καθαρισμό και οι επιφάνειες βάδισης δεν έχουν ακόμα στεγνώσει. → Θέστε τον κυλιόμενο διάδρομο/την κυλιόμενη σκάλα σε λειτουργία. → Διασφαλίστε ότι ο κυλιόμενος διάδρομος/η κυλιόμενη σκάλα απομακρύνεται από το μηχάνημα καθαρισμού.

Προετοιμασία της συσκευής

→ Ελέγξτε, αν τα χτένια και η ράγα οδήγησης του μηχανήματος καθαρισμού κυλιόμενων σκαλών είναι συμβατά με τη μάρκα του κυλιόμενου διαδρόμου/της κυλιόμενης σκάλας. Εάν είναι απαραίτητο, αντικαταστήστε τα χτένια και τη ράγα οδήγησης.

→ Ανοίξτε το κάλυμμα του δοχείου καθαρού νερού. → Γεμίστε με καθαρό νερό.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης. Χρησιμοποιείτε μόνο τα συνιστώμενα απορρυπαντικά. Για άλλα απορρυπαντικά, ο χρήστης φέρει την ευθύνη για τον αυξημένο κίνδυνο από άποψη ασφάλειας λειτουργίας και ατυχήματος. Χρησιμοποιείτε μόνον απορρυπαντικά ελεύθερα από διαλύτες, υδροχλωρικό οξύ και υδροφθορικό οξύ.

Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

Υπόδειξη:

Μην χρησιμοποιείτε απορρυπαντικά που αφρίζουν πολύ.

→ Γεμίστε με απορρυπαντικό. → Κλείστε το κάλυμμα του δοχείου καθαρού νερού. → Οδηγήστε τη συσκευή μπροστά από το βάθρο του κυλιόμενου διαδρόμου/της κυλιόμενης σκάλας.

Λειτουργία

⚠️ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

• Μην χρησιμοποιείτε τη συσκευή σε επιφάνειες με κλίση.
• Πατήστε το πεντάλ μόνο με το ένα πόδι. Το άλλο πόδι πρέπει να παραμένει σταθερά και με ασφάλεια στο δάπεδο.
• Κρατάτε τη λαβή μεταφοράς πάντοτε σταθερά με τουλάχιστον το ένα χέρι.
• Τα φαρδιά ρούχα ή τα κοσμήματα μπορούν να πιαστούν στα κινούμενα μέρη του κυλιόμενου διαδρόμου ή της κυλιόμενης σκάλας. Για τον λόγο αυτό βγάζετε τα κοσμήματα και φοράτε εφαρμοστά ρούχα και υποδήματα ασφαλείας.

Είδη καθαρισμού

Η διάρκεια καθαρισμού εξαρτάται από τον βαθμό ρυπαρότητας. Διακρίνονται δύο είδη καθαρισμού:

Ξηρή αναρρόφηση

Ξηρή αναρρόφηση των ήδη καθαρισμένων κυλιόμενων διαδρόμων/σκαλών.

Καθαρισμός συντήρησης

Καθαρισμός ελαφρά λερωμένων κυλιόμενων διαδρόμων/σκαλών (κατά κανόνα σε σύντομα, τακτικά διαστήματα). Στη ρύθμιση αυτή το μηχάνημα δουλεύει με μειωμένη ποσότητα νερού. Η αντλία νερού δουλεύει διακεκομμένα (λειτουργία χρονισμού).

Βασικό καθάρισμα

Καθαρισμός πολύ λερωμένων κυλιόμενων διαδρόμων/σκαλών (κατά κανόνα όταν δεν έχει γίνει καθαρισμός για μεγάλο διάστημα). Ιδιαίτερα πολύ λερωμένοι τομείς πρέπει να καθαρίζονται πρώτα με το χέρι.

Υποδείξεις για τον καθαρισμό

• Σκουπίζετε πρώτα τους χονδροειδείς, μη κολλημένους ρύπους με το χέρι.
• Απομακρύνετε από τις αύλακες της επιφάνειας βάδισης τα στερεά αντικείμενα (π.χ πέτρες).
• Καθαρίστε με το χέρι τις μετωπικές επιφάνειες των σκαλοπατιών της κυλιόμενης σκάλας.
• Καθαρίστε τις επιφάνειες βάδισης σε αλληλοκαλυπτόμενες λωρίδες. Για τον σκοπό αυτό, οδηγήστε τη συσκευή έξω από τη θέση εργασίας και μετατοπίστε την προς το πλάι.
• Παρατηρείτε τις επιφάνειες βάδισης κατά τον καθαρισμό. Αυτές θα πρέπει να είναι υγρές, αλλά όχι βρεγμένες. Δεν επιτρέπεται να παραμένει αφρός. – Εκτελέστε πρώτα υγρό (με υγρό καθαρισμού) κι έπειτα ξηρό (διακόπτης της συσκευής στη θέση ξηρής αναρρόφησης) καθαρισμό.
• Τέλος, καθαρίστε μια φορά με καθαρό νερό, για να απομακρύνετε τα υπολείμματα του υγρού καθαρισμού.

Λειτουργία καθαρισμού

⚠️ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού και ηλεκτροπληξίας! Η μπαλαντέζα πρέπει να εγκαθίσταται πάντοτε έτσι, ώστε να μην μπορεί να πιαστεί ούτε να συνθλιβεί (τσακιστεί) και να μην αποτελεί κίνδυνο παραπατήματος (σκοντάμματος).

→ Συνδέστε το ρευματολήπτη στην πρίζα.

→ Κρεμάστε το άκρο της προέκτασης του καλωδίου στο άγκιστρο ανακούφισης έλξης.

→ Ασφαλίστε τους οπίσθιους τροχούς.

→ Σπρώξτε τη συσκευή προς το βάθρο, έτσι ώστε οι πρόσθιοι τροχοί να μην αγγίζουν την επιφάνεια βάδισης του κυλιόμενου διαδρόμου/της κυλιόμενης σκάλας που βρίσκεται σε λειτουργία.

→ Πιέστε το πεντάλ για να κατέβει η κεφαλή βουρτσών. Η κεφαλή βουρτσών κατεβαίνει και ο μοχλός ασφάλισης κλειδώνει.

→ Πιέστε το πεντάλ με το ένα πόδι και ταυτόχρονα μετακινήστε λίγο τη συσκευή πέρα δώθε στο πλάι. Η συσκευή κεντράρεται στις αύλακες της επιφάνειας βάδισης, κι έπειτα ακούγεται ένα θρόισμα.

⚠️ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Η συσκευή δεν πρέπει να μετακινηθεί στην κυλιόμενη σκάλα μακρύτερα από ότι περιγράφεται παρακάτω. Διαφορετικά υπάρχει κίνδυνος να παρασυρθεί η συσκευή από την κυλιόμενη σκάλα. Σε περίπτωση κινδύνου πατήστε αμέσως το πλήκτρο έκτακτης ανάγκης της κυλιόμενης σκάλας.

Η κεφαλή καθαρισμού πρέπει να βρίσκεται επίπεδα επάνω στην κυλιόμενη σκάλα.

→ Ρυθμίστε τον διακόπτη της συσκευής στον καθαρισμό συντήρησης ή στον ριζικό καθαρισμό.

Η συσκευή αρχίζει να λειτουργεί.

Υπόδειξη:

Όταν γεμίσει το δοχείο βρόμικου νερού, η συσκευή απενεργοποιείται. Για να θέσετε ξανά τη συσκευή σε λειτουργία, αδειάστε το δοχείο βρώμικου νερού και φέρτε προσωρινά το διακόπτη της συσκευής στη θέση "0".

→ Εκτελείτε τον καθαρισμό, μέχρις ότου εκτελεστούν 1 έως 2 πλήρεις περιστροφές του κυλιόμενου διαδρόμου/της κυλιόμενης σκάλας. Κατόπιν μετατοπίστε το μηχάνημα καθαρισμού και ξεκινήστε πάλι τη διαδικασία καθαρισμού από την αρχή.

Μετατόπιση της συσκευής προς το πλάι

→ Ρυθμίστε το διακόπτη της συσκευής στη θέση ξηρής αναρρόφησης. Ενεργοποιείται η ξηρή αναρρόφηση. → Αφήστε την πίεση της αντλίας να πέσει στα 0 bar. → Ρυθμίστε τον διακόπτη της συσκευής στο "0". → Σταματήστε να πιέζετε το πεντάλ. → Πιέστε το πεντάλ για να ανέβει η κεφαλή βουρτσών. Η κεφαλή βουρτσών ανεβαίνει. → Μετατοπίστε τη συσκευή προς το πλάι. → Πιέστε το πεντάλ για να κατέβει η κεφαλή βουρτσών. Η κεφαλή βουρτσών κατεβαίνει και ο μοχλός ασφάλισης κλειδώνει. → Πιέστε το πεντάλ και κεντράρετε τη συσκευή στις αύλακες της επιφάνειας βάδισης. → Ρυθμίστε τον διακόπτη της συσκευής στον καθαρισμό συντήρησης ή στον ριζικό καθαρισμό. → Τέλος καθαρίστε μια φορά με καθαρό νερό, για να απομακρύνετε τα υπολείμματα του υγρού καθαρισμού.

⚠️ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Για να συμπληρώσετε υγρό απορρυπαντικό απομακρύνετε πάντα τη συσκευή από τη θέση εργασίας.

Απενεργοποίηση

Ολοκλήρωση του καθαρισμού

→ Ρυθμίστε το διακόπτη της συσκευής στη θέση ξηρής αναρρόφησης. Ενεργοποιείται η ξηρή αναρρόφηση. → Αφήστε την πίεση της αντλίας να πέσει στα 0 bar. → Ρυθμίστε τον διακόπτη της συσκευής στο "0". → Σταματήστε να πιέζετε το πεντάλ. → Πιέστε το μοχλό ασφάλισης και το πεντάλ για την ανύψωση της κεφαλής βουρτσών. Η κεφαλή βουρτσών ανεβαίνει. → Απελευθερώστε τους οπίσθιους τροχούς. → Απομακρύνετε τη συσκευή από τη θέση εργασίας και από το βάθρο και τοποθετήστε την σε σταθερό έδαφος.

Διακοπή λειτουργίας της συσκευής

→ Βγάλτε το ρευματολήπτη.

→ Αδειάστε και αποσύρετε το υπόλοιπο υγρό καθαρισμού. → Αφαιρέστε το βρώμικο νερό και διαθέστε το στο σύστημα αποβλήτων. → Καθαρίστε μέσα και έξω τη συσκευή. Ξεπλύνετε τα δοχεία με καθαρό νερό. → Αποθέτετε τη συσκευή μόνο σε χώρο που δεν προσβάλλεται από τον παγετό και σε επίπεδο, καθαρό δάπεδο. → Ασφαλίστε τους οπίσθιους τροχούς. → Αφαιρέστε το φραγμό του κυλιόμενου διαδρόμου/της κυλιόμενης σκάλας αφού στεγνώσει ολόκληρος ο χώρος εργασίας. Σε περίπτωση που ο κυλιόμενος διάδρομος/η κυλιόμενη σκάλα δεν έχει στεγνώσει καλά, υφίσταται κίνδυνος ατυχήματος λόγω ολίσθησης.

Φροντίδα και συντήρηση

⚠️ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Πριν την εκτέλεση όλων των εργασιών στη συσκευή:

→ Ρυθμίστε τον διακόπτη της συσκευής στο "0". → Βγάλτε το ρευματολήπτη. → Ασφαλίστε τους οπίσθιους τροχούς. → Αδειάστε και αποσύρετε το υπόλοιπο υγρό καθαρισμού. → Αφαιρέστε το βρώμικο νερό και διαθέστε το στο σύστημα αποβλήτων.

Καθαρισμός συσκευής

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς! Μην ψεκάζετε τη συσκευή με νερό και μην χρησιμοποιείτε ισχυρά απορρυπαντικά.

→ Καθαρίζετε εξωτερικά το μηχάνημα με πανί βρεγμένο σε διάλυμα ήπιου απορρυπαντικού. → Σκουπίστε το εσωτερικό του δοχείου βρόμικου νερού. → Καθαρίστε το φίλτρο χνουδιών.

Διαστήματα συντήρησης

Γείρετε τη συσκευή στη θέση συντήρησης

Για να καταφέρετε να εκτελέσετε τις διάφορες εργασίες ελέγχου και συντήρησης πρέπει να έχετε πρόσβαση στην κάτω πλευρά της συσκευής καθαρισμού κυλιόμενων σκαλών.

→ Γείρετε τη συσκευή προς τα εμπρός με τη βοήθεια ενός άλλου ατόμου, ώσπου να στηριχθεί πάνω στην πρόσθια επιφάνεια του περιβλήματος.

Καθημερινά πριν τη χρήση

→ Ελέγξτε την ποιότητα ψεκασμού των ακροφυσίων. → Ελέγξτε τα ακροφύσια αναρρόφησης για ρύπους. → Ελέγξτε τη λειτουργία εκτάκτου ανάγκης του πεντάλ. Πιέστε το πεντάλ, ρυθμίστε το διακόπτη της συσκευής στη θέση ξηρής αναρρόφησης, η συσκευή πρέπει να λειτουργεί. Αφήστε το πεντάλ, η συσκευή πρέπει να σταματήσει να λειτουργεί.

Η επισκευή πρέπει να εκτελείται μόνον από την υπηρεσία τεχνικής εξυπηρέτησης πελατών.

→ Ελέγχετε την ασφάλιση των οπισθίων τροχών. Η επισκευή πρέπει να εκτελείται μόνον από την υπηρεσία τεχνικής εξυπηρέτησης πελατών. → Ελέγχετε τα ακόλουθα για φθορές: Κυλινδρικές βούρτσες, βούρτσες αναρρόφησης, χτένια, ράγα οδήγησης, ελαστικούς σωλήνες, αναστολείς και πρόσθιους τροχούς. Οι αναστολείς και οι εμπρόσθιοι τροχοί πρέπει να αλλάζονται κατά περίπτωση μόνον από την υπηρεσία εξυπηρέτησης πελατών. → Ελέγχετε το τροφοδοτικό καλώδιο και το φις για βλάβες και ρωγμές. Η αλλαγή πρέπει να εκτελείται μόνον από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από ηλεκτρολόγο.

Μετά από 100 ώρες λειτουργίας

→ Έλεγχος της καλής εφαρμογής όλων των στοιχείων στερέωσης. → Έλεγχος του ιμάντα κίνησης για τάση και φθορά (υπηρεσία τεχνικής εξυπηρέτησης πελατών).

Εργασίες συντήρησης

Καθάρισμα φίλτρου χνουδιών

→ Ξεβιδώστε το φύλλο καλύμματος με ένα κλειστό εξαγωνικό κλειδί (Torx).

Υπόδειξη:

Ένα κλειστό εξαγωνικό κλειδί (Torx) βρίσκεται στο πλαίσιο στήριξης του ελαστικού σωλήνα εκκένωσης βρώμικου νερού.

→ Καθαρίστε το φίλτρο χνουδιών. → Βιδώστε το φύλλο καλύμματος.

Αντικατάσταση των κυλινδρικών βουρτσών και των βουρτσών αναρρόφησης

→ Ξεβιδώστε τους 4 κοχλίες και αφαιρέστε το φύλλο καλύμματος.

→ Τραβήξτε τις κυλινδρικές βούρτσες (μεγάλες) και τις βούρτσες αναρρόφησης (μικρές) προς τα έξω και αντικαταστήστε τες (προσέξτε τις εξαγωνικές υποδοχές των βουρτσών!).

Σ' αυτό το βήμα εργασίας ελέγξτε επίσης τα χτένια και τα ακροστόμια (μπεκ) αναρρόφησης και, αν χρειάζεται, αντικαταστήστε ή καθαρίστε τα.

Αντικατάσταση χτενιών

→ Τραβήξτε τα χτένια προς τα έξω και αντικαταστήστε τα. Για το σκοπό αυτό, σπρώξτε τα χτένια εισόδου στη στενή βέργα και τα χτένια εξόδου στην πλατιά βέργα.

Καθαρισμός ακροφυσίου αναρρόφησης

→ Τραβήξτε τους ρύπους από τα ακροστόμια αναρρόφησης προς τα έξω, μην τους πιέζετε προς τα μέσα.

Αντικατάσταση ράγας οδήγησης

→ Αφαιρέστε τους κοχλίες στερέωσης του πλαισίου στήριξης της ράγας οδήγησης. → Αφαιρέστε τη ράγα οδήγησης.

→ Τοποθετήστε τη νέα ράγα οδήγησης με την αντίστροφη σειρά. Φροντίστε να είναι σταθερά τοποθετημένη.

Ελέγξτε τα ακροφύσια και το φίλτρο για υπολείμματα υγρού καθαρισμού.

→ Αφαιρέστε το ρακόρ. Αφαιρέστε το ακροφύσιο, το δακτύλιο στεγανοποίησης και το φίλτρο. → Καθαρίστε το ακροστόμιο ή τοποθετήστε στο ρακόρ καινούργιο ακροστόμιο. → Τοποθετήστε το στεγανοποιητικό δακτύλιο και το φίλτρο και σφίξτε το ρακόρ με το χέρι.

Αντικατάσταση των προστατευτικών

→ Ξεβιδώστε τα προστατευτικά με κατσαβίδι και αντικαταστήστε τα.

Μεταφορά

⚠️ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Μην οδηγείτε το μηχάνημα σε ανωφέρεια άνω των 5°. Μην μεταφέρετε ποτέ το μηχάνημα πάνω σε κυλιόμενες σκάλες ή κυλιόμενους διαδρόμους.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

→ Ασφαλίστε τους οπίσθιους τροχούς. → Ασφαλίστε το μηχάνημα με ιμάντες σύσφιξης και σκοινιά για να μην γλιστρήσει από τη θέση του.

Αποθήκευση

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Αντιμετώπιση βλαβών

ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Πριν την εκτέλεση όλων των εργασιών στη συσκευή:

→ Ρυθμίστε τον διακόπτη της συσκευής στο "0". → Βγάλτε το ρευματολήπτη.

→ Ασφαλίστε τους οπίσθιους τροχούς. → Αδειάστε και αποσύρετε το υπόλοιπο υγρό καθαρισμού. → Αφαιρέστε το βρώμικο νερό και διαθέστε το στο σύστημα αποβλήτων.

Βλάβη Αντιμετώπιση
Ο κινητήρας/η αντλία δεν τίθεται σε λειτουργία ή απενεργοποιείται στη διάρκεια της λειτουργίας.	Το δοχείο βρόμικου νερού είναι γεμάτο, αδειάστε το.
	Πιέστε το πεντάλ.
Ανάβει η ενδεικτική λυχνία "Δοχείο βρώμικου νερού πλήρες"	Το δοχείο βρόμικου νερού είναι γεμάτο, αδειάστε το.
Δεν επιτυγχάνεται η πίεση εργασίας των τουλάχιστον 3 bar.	Αν το δοχείο καθαρού νερού είναι άδειο, γεμίστε το πλήρως (35 λίτρα).
	Ελέγξτε το σύστημα αγωγών για διαρροή. Αν χρειάζεται, απευθυνθείτε για τη στεγανοποίηση στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.
	Ελέγξτε τα ακροφύσια.
	Απευθυνθείτε για τον καθαρισμό της αντλίας στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.
Οι καθαρισμένες επιφάνειες βάδισης είναι πολύ βρεγμένες.	Ελέγξτε τα χτένια για τυχόν φθορές, αντικαταστήστε τα, εάν είναι απαραίτητο.
	Ελέγξτε τη φλάντζα του καπακού του δοχείου βρώμικου νερού για βλάβες και αντικαταστήστε την, εάν είναι απαραίτητο.
	Ελέγξτε τις βούρτσες αναρρόφησης για φθορές και αντικαταστήστε τις, εάν είναι απαραίτητο.
	Ελέγξτε τα ακροφύσια και τους ελαστικούς σωλήνες αναρρόφησης για τυχόν εμπλοκές και καθαρίστε τα, εάν είναι απαραίτητο.
	Ελέγξτε εάν το καπάκι της δεξαμενής βρώμικου νερού είναι καλά κλεισμένο.
	Ελέγξτε εάν έχουν τοποθετηθεί οι σωστές χτένες.
Οι καθαρισμένες επιφάνειες βάδισης δεν είναι καθαρές.	Ελέγξτε τα ακροφύσια υγρού καθαρισμού για τυχόν εμπλοκές και καθαρίστε ή αντικαταστήστε τα, εάν είναι απαραίτητο
	Ελέγξτε τη φλάντζα του καπακού του δοχείου βρώμικου νερού για βλάβες και αντικαταστήστε την, εάν είναι απαραίτητο.
	Ελέγξτε τις κυλινδρικές βούρτσες και τις βούρτσες αναρρόφησης για φθορές και αντικαταστήστε τις, εάν είναι απαραίτητο.
	Ελέγξτε το απορρυπαντικό. Ελέγξτε τη συμπύκνωση του διαλύμματος απορρυπαντικού.
	Ελέγξτε τις βούρτσες αναρρόφησης για φθορές και αντικαταστήστε τις, εάν είναι απαραίτητο.
	Ελέγξτε εάν το καπάκι της δεξαμενής βρώμικου νερού είναι καλά κλεισμένο.
	Ελέγξτε εάν έκουν τοποθετηθεί οι σωστές χτένες.
Ανάβει η ενδεικτική λυχνία "Υπερφόρτωση κινητήρα βουρτσών".	Ρυθμίστε το διακόπτη της συσκευής στη θέση "0" κι έπειτα περιστρέψτε τον ξανά στην επιθυμητή θέση λειτουργίας. Αν το σφάλμα εμφανίζεται συχνότερα, καλέστε την υπηρεσία τεχνικής εξυπηρέτησης πελατών.
	Αφαιρέστε τους ιμάντες ή τα λουριά από τις βούρτσες.

Τεχνικά χαρακτηριστικά

Επιδόσεις
Ονομαστική τάση V 220	-240
Συχνότητα Hz 50/60
Τάση ελέγχου V 12
Ονομαστική ισχύς (max.)	W 1400
Ισχύς κινητήρα αναρρόφησης	W	800
Ισχύς κινητήρα βουρτσών	W	600
Κατηγορία προστασίας	IPX4
Πίεση αντλίας bar 3-4
Κατανάλωση νερού l/h 2	5-50
Αριθμός στροφών κυλινδρικής βούρτσας	1/min 870
Αριθμός στροφών βούρτσας αναρρόφησης	1/min 1090
Διαστάσεις και βάρη
Εύρος εργασίας mm 470
Πλάτος	mm 480
Μήκος	mm	1150
Ύψος με λαβή μεταφοράς	mm 1050
Ύψος χωρίς λαβή μεταφοράς	mm 760
Όγκος δοχείου καθαρού/βρώμικου νερού	I	35/35
Βάρος μεταφοράς	kg περίπτου 90
Επιτρεπόμενο συνολικό βάρος	kg περίπτου 125
Μετρούμενες τιμές κατά EN 60335-2-72
Συνολική τιμή κραδασμών	m/s2	0,3
Αβεβαιότητα K	m/s2	0,2
Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA	dB(A)	<75
Αβεβαιότητα KpA	dB(A)	2
Επιτρεπόμενη στάθμη ηχητικής ισχύος LwA + AβεβαιότηταKwA	dB(A)	90

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί τις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Συσκευή καθαρισμού για κυλιόμενες σκάλες

Τύπος: 1.310-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Εφαρμοσθέντα εθνικά πρότυπα

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

H. Jenner

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG
