Prekės ženklas	Kärcher
Modelis	BR 4735 Esc
Produkto tipas	Eskalatorių valiklis / Eskalatorių plovimo mašina
Naudojimas	Profesionalus ir pramoninis (viešbučiai, mokyklos, ligoninės, gamyklos, parduotuvės, biurai)
Darbinis plotis	470 mm
Matmenys (I x P x A su vairu)	1150 x 480 x 1050 mm
Svoris (transportavimo)	90 kg
Didžiausias leistinas svoris	125 kg
Elektros maitinimas	220-240 V / 50-60 Hz
Nominali galia	1400 W
Valdymo įtampa	12 V
Apsaugos klasė	IPX4
Siurblio slėgis	3-4 bar
Vandens sąnaudos	25-50 L/h
Švaraus vandens bako talpa	35 L
Nešvaraus vandens bako talpa	35 L
Sukamojo šepetėlio greitis	870 tr/min
Siurbimo šepetėlio greitis	1090 1/min
Garso slėgio lygis	<75 dB(A)
Valymo režimai	Dulkių siurbimas, priežiūros valymas, pagrindinis valymas
Saugos įtaisai	Pėdų pedalas (avarinis sustabdymas), stabdžių fiksatorius
Kasdienė priežiūra	Tikrinti antgalius, pūkų sietelį, šepetėlius, maitinimo kabelį
Garantija	Pagal vietines sąlygas, medžiagų ar gamybos defektų taisymas
Priedai	Rekomenduojamos originalios atsarginės dalys ir priedai

Dažnai užduodami klausimai - BR 4735 Esc Kärcher

Kaip pradėti naudoti Kärcher BR 4735 Esc?

Prieš pirmą naudojimą pašalinkite antifrizą: pripildykite 10 litrų švaraus vandens ir leiskite prietaisui veikti pagrindinio valymo režimu, kol slėgis nukris. Sumontuokite vairą, užpildykite švaraus vandens baką vandeniu ir tinkamu valikliu, tada pastatykite prietaisą priešais eskalatorių. Įjunkite kištuką, nuleiskite šepetėlio galvą pedalu, paspauskite pėdų pedalą ir pasirinkite norimą valymo režimą.

Kokius valiklius naudoti su BR 4735 Esc?

Naudokite tik Kärcher rekomenduojamus valiklius, be tirpiklių, druskos rūgšties arba vandenilio fluorido rūgšties. Venkite labai putojančių valiklių. Laikykitės saugos nurodymų ant pakuotės.

Kaip ištuštinti švaraus ir nešvaraus vandens bakus?

Atsukite išleidimo dangtelius: švaraus vandens išleidimo žarną (2) ir nešvaraus vandens išleidimo žarną (3). Ištuštinkite ir išskalaukite bakus po kiekvieno naudojimo. Neišmeskite likučių į aplinką.

Ką daryti, jei prietaisas neužsiveda arba sustoja darbo metu?

Patikrinkite, ar nešvaraus vandens bakas nėra pilnas (užsidegė lemputė). Jei taip, ištuštinkite jį. Įsitikinkite, kad pėdų pedalas yra nuspaustas. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kaip išvalyti šepetėlius ir antgalius?

Nuimkite sukamuosius ir siurbimo šepetėlius atsukę guolio dangtelį. Nuvalykite juos ir pakeiskite, jei susidėvėję. Siurbimo antgalius valykite neagresyviais įrankiais. Taip pat reguliariai valykite pūkų sietelį.

Kokie valymo režimai yra prieinami?

Trys režimai: Dulkių siurbimas (baigiamajam valymui), Priežiūros valymas (lengviems nešvarumams, sumažintu vandens kiekiu) ir Pagrindinis valymas (intensyviems nešvarumams su vandeniu ir valikliu). Režimas pasirenkamas pagrindiniu jungikliu.

Kaip reguliariai prižiūrėti prietaisą?

Prieš kiekvieną naudojimą patikrinkite antgalius, avarinio sustabdymo pedalą, galinius ratus ir šepetėlių būklę. Po 100 darbo valandų patikrinkite tvirtinimus ir valdymo diržą. Išorę valykite drėgna šluoste ir švelniu valikliu.

Kokios svarbios saugos taisyklės?

Nenaudoti ant nuolydžių >5°. Visada laikykite vieną ranką ant vairo. Nedėvėkite papuošalų ar laisvų drabužių. Prieš bet kokią techninę priežiūrą atjunkite maitinimą ir užblokuokite ratus. Prietaisą naudoti tik patalpose ir ant tvarkingų eskalatorių.

Kur rasti atsargines dalis BR 4735 Esc?

Naudokite tik originalias Kärcher dalis. Apsilankykite www.kaercher.com arba kreipkitės į įgaliotą prekybos atstovą. Garantija apima medžiagų defektus, bet ne įprastą nusidėvėjimą.

Kaip saugiai transportuoti prietaisą?

Užblokuokite galinius ratus fiksavimo svirtimi. Apsaugokite mašiną diržais. Niekada nevežkite prietaiso veikiančiu eskalatoriumi. Laikykitės svorio (90 kg) ir naudokite tinkamą įrangą.

NAUDOJIMO INSTRUKCIJA BR 4735 Esc Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Turinys

Saugos reikalavimai ..... LT 1

Veikimas .... LT 1

Naudojimas pagal paskirti. . . . LT 2

Aplinkos apsauga ..... LT 2

Valdymo ir funkciniai elementai LT 3

Prieš pradedant naudoti ..... LT 4

Naudojimo pradžia ..... LT 5

Naudojimas .... LT 5

Naudojimo nutraukimas ..... LT 7

Priežiūra ir aptarnavimas .... LT 7

Transportavimas ..... LT 10

Laikymas.... LT 10

Pagalba gedimų atveju ..... LT 11

Techniniai duomenys ..... LT 12

Garantija .... LT 12

Priedai ir atsarginės dalys.... LT 12

ES atitikties deklaracija..... LT 13

Saugos reikalavimai

Informacija naudotojui:

Užtikrinkite, kad visi šio prietaiso naudotojai būtų tinkamai susipažinę su šia naudojimo instrukcija ir nacionaliniais darbo saugos reikalavimais. Naudotojai turi būti reikiamai instruktuoti, kaip naudoti prietaisą.

Informacija naudotojui:

Prieš pradėdami naudoti prietaisą, atidžiai perskaitykite šią naudojimo instrukciją ir kartu pridėtą informacinę brošiūrą – „Saugos nurodymai dėl šepetinių valymo įrenginių“ 5.956-251.0.

Rizikos lygiai

⚠ PAVOJUS

Žymi gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

⚠️ ĮSPĖJIMAS

Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Saugos įranga

Saugos įranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti.

Kojinis pedalas

Įrenginį galima įjungti tik tada, jeigu kojinis pedalas yra visiškai išmintas. Jeigu kojos pedalas atleidžiamas, tada įrenginys sustoja.

Veikimas

Iš eskalatoriaus stacionaraus valytuvo valomasis skystis (iš gryno vandens talpyklos) pilamas ant judamojo tako / eskalatoriaus. Cilindriniai šepečiai valymo skystį varo priešinga judamojo tako / eskalatoriaus griovelių judėjimui kryptimi. Atliekant tokią pačią technologijos operaciją panaudotasis valymo skystis siurbiamaisiais šepečiais siurbiamas į įrenginio nešvaraus vandens talpyklą.

Naudojimas pagal paskirtį

Šis prietaisas tinka pramoniniam naudojimui, pvz., viešbučiuose, mokyklose, ligoninėse, fabrikuose, parduotuvėse, biuruose ir nuomos punktuose.

Šį prietaisą naudokite tik šioje instrukcijoje nurodytiems tikslams.

– Prietaisas gali būti naudojamas tik keltuvų ir eskalatorių minamiesiems paviršiams valyti. – Šis prietaisas skirtas naudoti patalpose. – Valomo įrenginio judėjimo kryptis turi būti nustatyta taip, kad keltuvas ar eskalatorius toltų nuo prietaiso. – Prietaisu valyti eskalatorių galima tik pačioje eskalatoriaus apačioje. – Prietaisą naudokite tik su originaliais priedais ir atsarginėmis dalimis.

Apsaugos įranga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

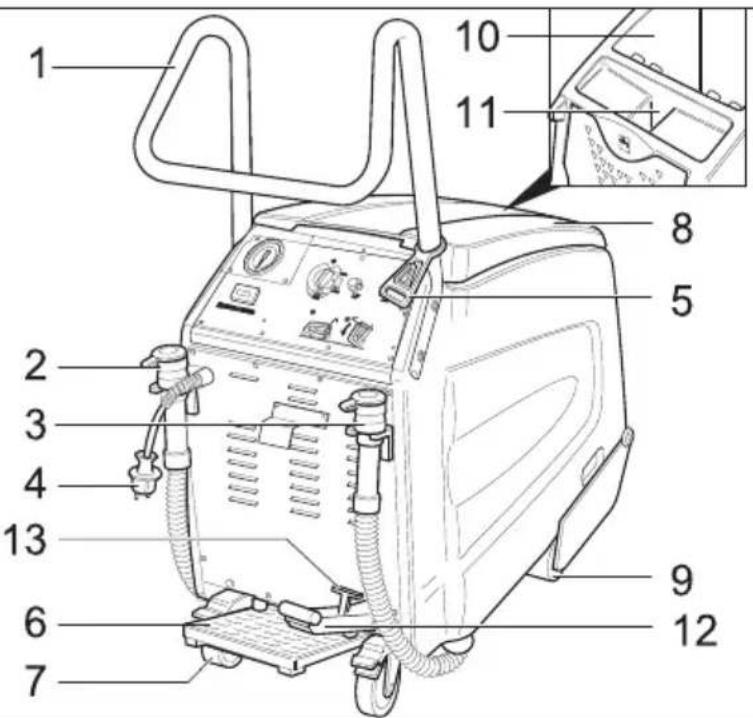

Valdymo ir funkciniai elementai

1 Stūmimo rankena 2 Švaraus vandens išleidimo žarna 3 Užteršto vandens išleidimo žarna 4 Maitinimo tinklo kištukas 5 Įtemptumo atleidimo kablys 6 Kojinis pedalas 7 Galiniai ratai su blokavimo svirtimi

8 Užteršto vandens bako dangtis 9 Priekiniai ratai 10 Užteršto vandens bakas 11 Švaraus vandens bako pildymo anga 12 Šepečio galvutės nuleidimo / pakėlimo pedalas 13 Šepečio galvutės fiksavimo svirtis

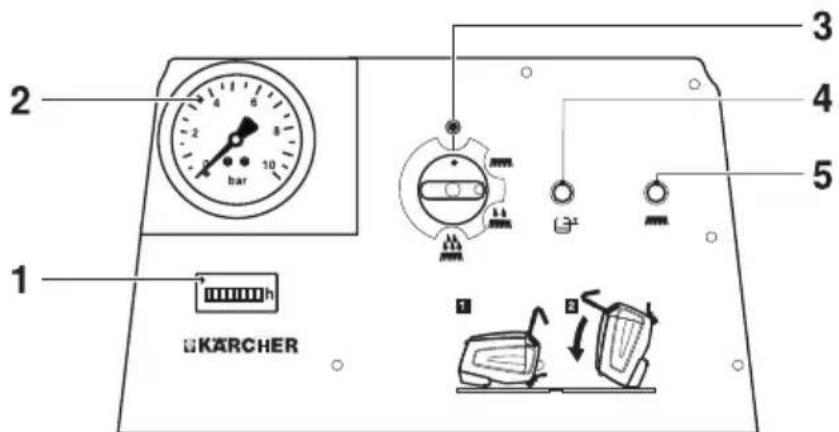

Valdymo pultas

1 Eksploatavimo valandų skaitiklis 2 Siurblio slėgio rodytuvas 3 Prietaiso jungiklis 4 Signalinė lemputė „Nešvaraus vandens talpykla pripildyta“ 5 Signalinė lemputė „Šepečio variklio perkrova“

Simboliai ant prietaiso

Užteršto vandens išleidimas

Švaraus vandens išleidimas

Švaraus vandens bako pildymo anga

Stovėjimo stabdys

Kojinis pedalas

Prieš pakreipdami įrenginį ištuštinkite gryno vandens ir nešvaraus vandens talpyklas.

Prieš pradedant naudoti

→ Pašalinkite pakuotę, kad matytumėte medinį padėklą.

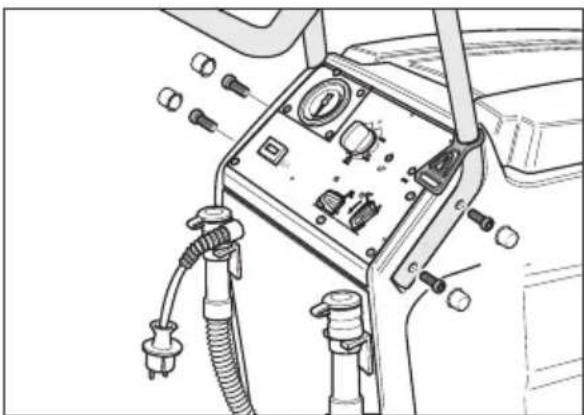

Stūmimo rankenos montavimas

→ Stumiamąją rankeną įstatykite į įrenginio išpjovas. → Stumiamąją rankeną pritvirtinkite 4 pridėtais varžtais. → Pritvirtinkite dangtelius. → Įtempimo mažinimo kabliuką užkabinkite už stumiamosios rankenos.

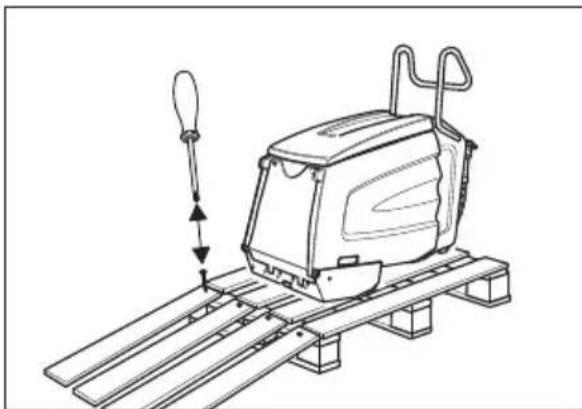

Iškrovimas

→ Nustatykite galinius ratus, pašalinkite medines ratų blokavimo trinkas. → Keturios pažymėtos padėklo apačios lentos pritvirtintos varžtais. Atsukite šias lentas.

→ Lentas sudėkite ant paletės krašto. Lentas taip suguldykite, kad jos būtų prieš prietaiso ratus. Pritvirtinkite lentas varžtais. → Prietaisą lėtai nustumkite nuo rampos.

Antifrizo pašalinimas

Pastaba:

Gaminant įrenginys buvo išplautas antifri-zu. Prieš pirmąjį naudojimą antifrizas turi būti pašalintas.

→ Į gryno vandens talpyklą įpilkite 10 litrų gryno vandens. → Išminkite kojos pedalą. → Prietaiso jungiklį nustatykite į padėtį „Pagrindinis valymas“. → Leiskite įrenginiui veikti tol, kol mano-metro pateikiamo rodmens vertė suma-žės.

Naudojimo pradžia

Keltuvo ar eskalatoriaus paruošimas

⚠PAVOJUS

Sužalojimų pavojus! Įrenginys gali užstrigti ir jį gali pradėti gabenti judamasis takas / eskalatorius. Prieš imdamiesi valyti patikrinkite einamąjį paviršių ir griovelio profilį, ar nėra deformacijų, ir pašalinkite užstrigusius daiktus. Jeigu įvyktų nelaimingas atsitikimas, pasitikrinkite, ar žinote, kur yra judamojo tako / eskalatoriaus avarinio sustabdymo mygtukas.

→ Judamąjį taką / eskalatorių dideliu atstumu blokuokite, kol jie bus išvalyti, o einamasis paviršius bus dar šlapias. → Įjunkite keltuvą ar eskalatorių. → Įsitikinkite, ar keltuvas / eskalatorius tolsta nuo prietaiso.

Prietaiso paruošimas

→ Patikrinkite, ar įrenginio šukos ir kreipiamasis bėgelis yra suderinami su judamojo tako / eskalatoriaus gaminiu. Jeigu būtina, pakeiskite šukas ir kreipiamąjį bėgelį.

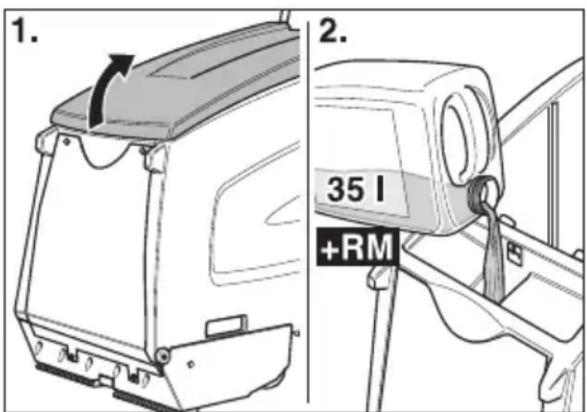

→ Atidarykite švaraus vandens rezervuaro gaubtą.

→ Įpilkite vandens.

DĖMESIO

Pažeidimo pavojus. Naudokite tik rekomenduojamas valomąsias priemones. Jei naudojamos kitos valymo priemonės, iškyla pavojus naudojimo saugumui ir padidėja nelaimingų atsitikimų rizika.

Naudokite tik tas valymo priemones, kuriose nėra tirpiklių, druskos rūgšties ir kitų skystų rūgščių.

Laikykitės ant valymo priemonių pakuočių pateiktų saugos reikalavimų.

Pastaba:

Nenaudokite stipriai putojančių valomųjų priemonių.

→ Įpilkite valomosios priemonės. → Uždarykite švaraus vandens rezervuaro gaubtą. → Pristumkite prietaisą prie keltuvo ar eskalatoriaus pakylos.

Naudojimas

⚠PAVOJUS

Sužalojimų pavojus!

– Įrenginio nenaudokite nuolaidžiose vietose. – Kojos pedalas išminamas tik viena koja. Kita koja turi būti saugiai ir patikimai remiamasi į žemės paviršių. – Stumiamąją rankeną visada suimkite bent viena ranka. – Palaidus drabužius ar papuošalus gali įsukti judančiosios judamojo tako / eskalatoriaus dalys. Todėl papuošalus nusiimkite, dėvėkite prigludusius drabužius ir avėkite apsauginius batus.

Valymo tipai

Valymo trukmė priklauso nuo užteršimo lygio ir valymas skirstomas į tris valymo tipus.

Sausas valymas

Jau išvalytų judamųjų takų / eskalatorių sausasis siurbimas.

Kasdienis valymas

Šiek tiek nešvarių judamųjų takų / eskalatorių valymas (paprastai trumpais, reguliariais tarpsniais). Pasirinkus šią parinktį įrenginys veikia naudodamas sumažintą vandens kiekį. Vandens siurblys veikia užtikrindamas taktą.

Pagrindinis valymas

Stipriai užterštų judamųjų takų / eskalatorių valymas (paprastai jeigu jie ilgą laiką nebuvo valomi). Ypač stipriai užterštas suteptas vietas reikėtų iš pradžių valyti rankiniu būdu.

Pastabos

– Stambesnius, purius nešvarumus pirmiausia išjudinkite rankomis. – Iš einamojo paviršiaus griovelių pašalinkite kietus daiktus (pvz., akmenis). – Eskalatorių laiptų priekinius paviršius nuvalykite ranka. – Išvalykite sanklotinių juostų einamuosius paviršius. Norėdami tai padaryti įrenginį patraukite iš darbinės padėties ir pastatykite į šoną. – Valydami stebėkite einamuosius paviršius. Jie turėtų būti drėgni, tačiau ne šlapi. Neturėtų likti jokių putų. – Pirmiausia sudrėkinkite (su valymo skysčiu), tada nusausinkite (įrenginio jungiklį nustatykite į padėtį „Sausasis siurbimas“). – Galiausiai nuplaukite švariu vandeniu, kad pašalintumėte likusį valymo skystį.

Valymo režimas

⚠PAVOJUS

Sužeidimo ir elektros smūgio pavojus! Ilginamąjį kabelį visada klokite taip, kad jo nebūtų įmanoma sugriebti ar sutraiškyti ir kad jis nekeltų suklupimo pavojaus.

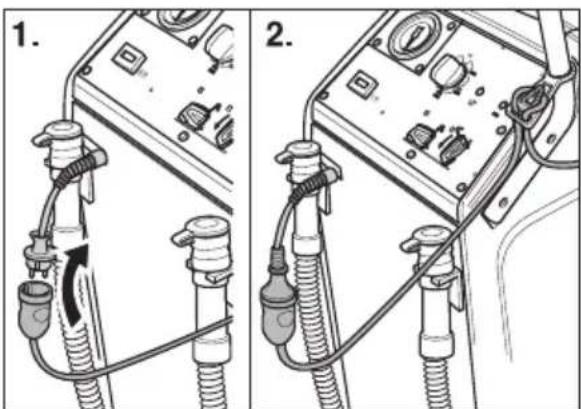

→ Įkiškite elektros laido kištuką.

→ Ilgintuvo laido galo kilpą užkabinkite ant įtemptumo sumažinimo kablio. → Blokuokite galinius ratus.

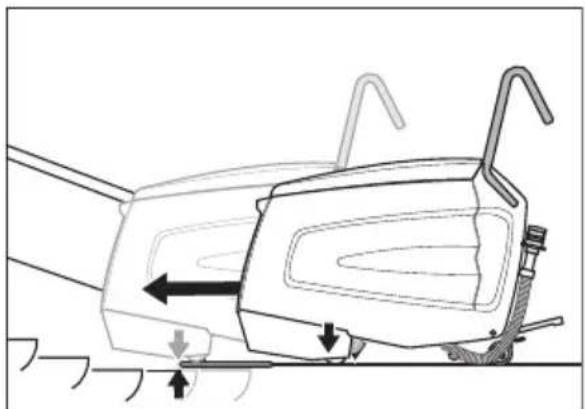

→ Stumkite įrenginį ant pakylos taip, kad priekiniai ratai neliestų judamojo tako / judančio eskalatoriaus pirmojo einamojo paviršiaus. → Nuspauskite pedalą, kad šepečio galvutė būtų nuleista. Šepečio galvutė nuleidžiama ir blokavimo svirtis yra užfiksuojama.

→ Viena koja išminkite kojinį pedalą ir įrenginį judinkite pirmyn ir atgal. Įrenginys įsistatys į einamojo paviršiaus griovelius ir tada pasigirs triukšmas.

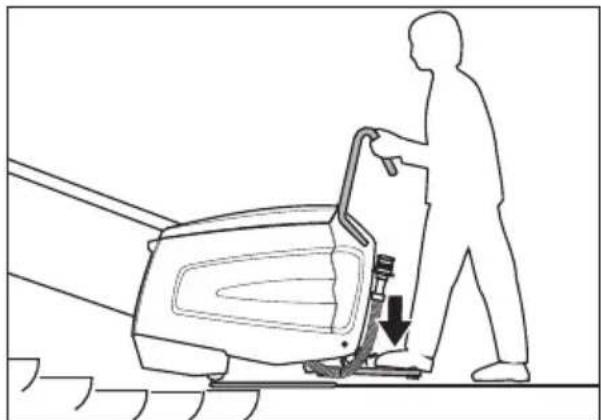

⚠PAVOJUS

Sužalojimų pavojus! Įrenginys neturi būti stumiamas toliau ant eskalatoriaus, kaip nurodyta žemiau. Antraip gresia pavojus, kad įrenginį užkabins eskalatorius. Kilus pavojui nedelsdami nuspauskite eskalatoriaus avarinio sustabdymo mygtuką. Valymo galvutė turi būti ant eskalatoriaus plokščiojo paviršiaus.

→ Įrenginio jungiklį nustatykite į kasdieninio valymo arba pagrindinio valymo padėtį. Įrenginio įjungimas.

Pastaba:

Jeigu nešvaraus vandens talpykla yra pripildyta, įrenginys išjungiamas. Norėdami įrenginį vėl įjungti, ištuštinkite nešvaraus vandens talpyklą ir trumpam nustatykite įrenginio jungiklį į „0“ padėtį.

→ Valykite tol, kol judamasis takas / eskalatorius neapsisuks nuo pradžios iki galo 1–2 kartus. Tada perkelkite įrenginį į šoną ir pradėkite naują valymo procesą.

→ Įrenginio jungiklį nustatykite į padėtį „Sausasis siurbimas“. Sausasis siurbimas aktyvinamas. → Palaukite, kol siurblio slėgio vertė sumažėja iki 0 barų. → Prietaiso jungiklį nustatykite į padėtį „0“. → Atleiskite kojinį pedalą. → Išminkite pedalą, kad šepečio galvutė būtų pakelta. Šepečio galvutė pakeliama. → Perkelkite įrenginį į šoną. → Nuspauskite pedalą, kad šepečio galvutė būtų nuleista. Šepečio galvutė nuleidžiama ir blokavimo svirtis yra užfiksuojama. → Išminkite kojinį pedalą ir įrenginį įstatykite į einamojo paviršiaus griovelius. → Įrenginio jungiklį nustatykite į kasdieninio valymo arba pagrindinio valymo padėtį. → Galiausiai nuplaukite švariu vandeniu, kad pašalintumėte likusį valymo skystį.

⚠PAVOJUS

Sužalojimų pavojus! Norėdami pripilti valymo skysčio, visada įrenginį patraukite iš darbinės padėties.

Naudojimo nutraukimas

Valymo pabaiga

→ Įrenginio jungiklį nustatykite į padėtį „Sausasis siurbimas“. Sausasis siurbimas aktyvinamas. → Palaukite, kol siurblio slėgio vertė sumažėja iki 0 barų. → Prietaiso jungiklį nustatykite į padėtį „0“.

→ Atleiskite kojinį pedalą. → Norėdami blokuoti šepečio galvutę, naudokite svirtį, o jeigu ketinate šią galvutę pakelti – naudokite pedalą. Šepečio galvutė pakeliama. → Atlaisvinkite galinius ratus. → Įrenginį patraukite iš darbinės padėties ir nuvažiuokite įrenginiu nuo pakylos, kol jis atsidurs ant tvirto paviršiaus.

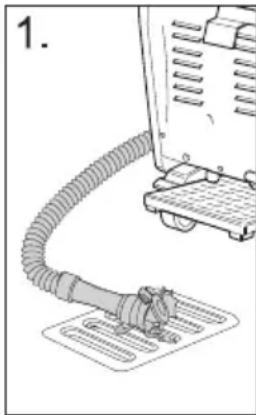

Prietaiso pastatymas

→ Ištraukite elektros laido kištuką.

→ Likusį valymo skystį išleiskite ir pašalinkite. → Nešvarų vandenį išleiskite ir pašalinkite. → Išvalykite įrenginio vidų ir išorę. Talpyklas išskalaukite švariu vandeniu. → Įrenginį statykite tik į nuo šalčio apsaugotą patalpą, ant lygių, švarių grindų. → Blokuokite galinius ratus. → Judamojo tako / eskalatoriaus užtvarą pašalinkite tik tada, kai visa darbo zona bus išdžiūvusi. Šlapias judamasis takas / eskalatorius gali kelti nelaimingo atsitikimo pavojų, jeigu būtų paslystama.

Priežiūra ir aptarnavimas

⚠PAVOJUS

Sužalojimų pavojus! Prieš imdamiesi dirbti su įrenginiu:

→ Prietaiso jungiklį nustatykite į padėtį „0“. → Ištraukite elektros laido kištuką. → Blokuokite galinius ratus. → Likusį valymo skystį išleiskite ir pašalinkite. → Nešvarų vandenį išleiskite ir pašalinkite.

Prietaiso valymas

DĖMESIO

Pažeidimo pavojus! Nepurkškite įrenginio vandeniu ir nenaudokite ėsdinančiųjų valymo priemonių.

→ Prietaiso išorinį paviršių nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste. → Išvalykite nešvaraus vandens talpyklos vidų. → Išvalyti filtro tinklelį.

Priežiūros intervalai

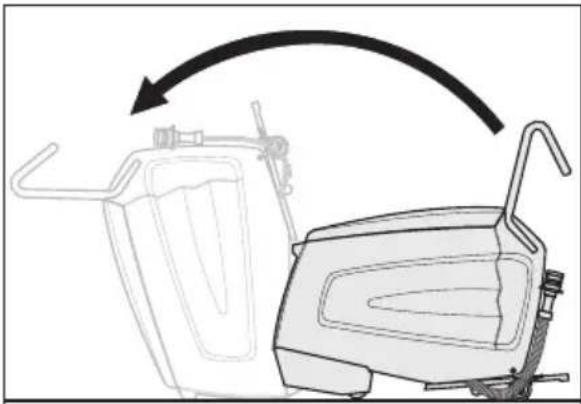

Įrenginio pakreipimas techninei priežiūrai atlikti

Norint atlikti įvairius bandymo ir techninės priežiūros darbus, turi būti prieinama eskalatoriaus valytuvo apatinė dalis.

→ Kartu su padėjėju įrenginį pakreipkite į priekį taip, kad jis remtųsi priekiniu korpuso paviršiumi.

Kasdien prieš naudojimą

→ Patikrinkite, ar gerai veikia purkštukai. → Patikrinkite, ar siurbiamasis antgalis nėra užterštas. → Patikrinkite, ar veikia kojinio pedalo avarinio sustabdymo funkcija. Išminkite kojinį pedalą, įrenginio jungiklį nustatykite į padėtį „Sausasis siurbimas“, įrenginys turi veikti. Atleiskite kojinį pedalą, įrenginys turi sustoti. Remontą leidžiama atlikti tik klientų aptarnavimo tarnybai. → Patikrinkite, ar blokuoti galiniai ratai. Remontą leidžiama atlikti tik klientų aptarnavimo tarnybai.

→ Patikrinkite, ar nėra nusidėvėję(-usios): cilindriniai šepečiai, siurbiamieji šepečiai, šukos, kreipiamasis bėgelis, žarnos, kamščiai ir priekiniai ratai. Jeigu būtina, kamštį ir priekinius ratus turėtų pakeisti klientų aptarnavimo tarnyba. → Patikrinkite, ar nepažeisti ir nesutrūkę maitinimo laidas ir tinklo kištukas. Juos pakeisti gali tik klientų aptarnavimo tarnyba arba kvalifikuotas elektrikas.

Po 100 eksploatavimo valandų

→ Patikrinkite, ar visi varžtai tvirtai prisukti. → Pasirūpinkite, kad būtų patikrintas pavaros diržo įtempis ir nusidėvėjimas (klientų aptarnavimo tarnyba).

Aptarnavimo darbai

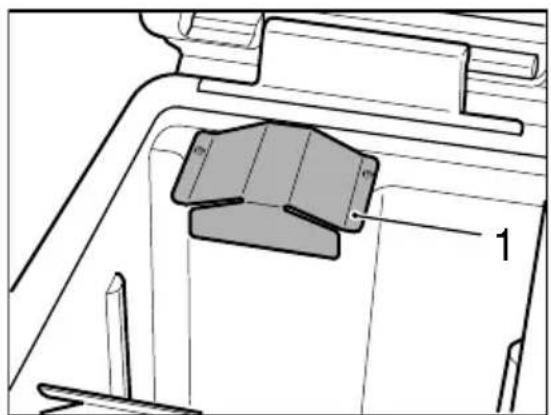

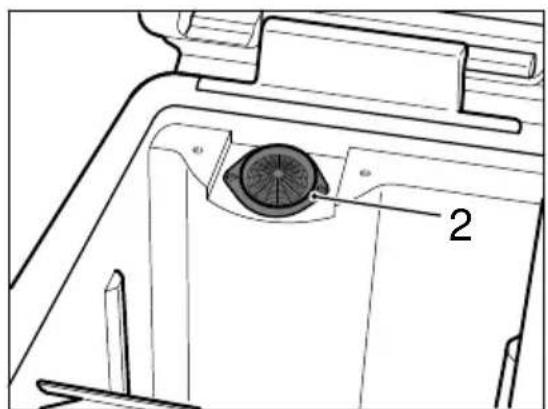

Filtro sieto valymas

→ Metalinį dangtelį atsukite šešiabriauniu apskrituoju raktu („Torx“).

Pastaba:

Šešiabriaunis apskritasis raktas („Torx“) yra nešvaraus vandens išleidimo žarnos laikiklyje.

→ Išvalyti filtro tinklelį. → Prisukite metalinį dangtelį.

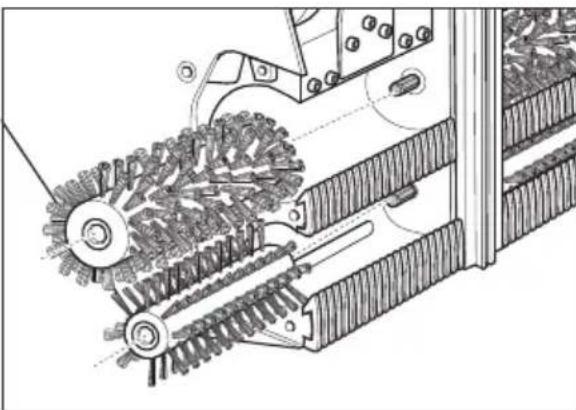

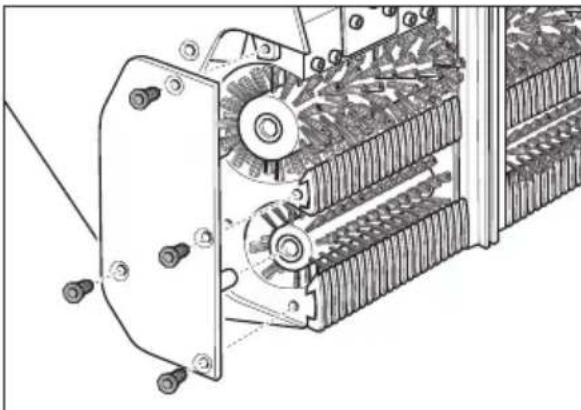

Cilindrinių šepečių ir siurbiamųjų šepečių keitimas

→ Atsukite visus 4 varžtus ir nuimkite guolio dangtelį.

→ Ištraukite cilindrinius šepečius (didelius) ir siurbiamuosius šepečius (mažus) bei pakeiskite juos (atkreipkite dėmesį į šešiabriaunes šepečių angas!). Atlikdami šią procedūrą taip pat patikrinkite šukas ir siurbiamuosius antgalius bei, jeigu būtina, pakeiskite arba išvalykite.

→ Šukas ištraukite ir pakeiskite. Norėdami tai padaryti, užmaukite įėjimo šukas ant

siaurojo bėgelio, o išėjimo šukas – ant plačiojo bėgelio.

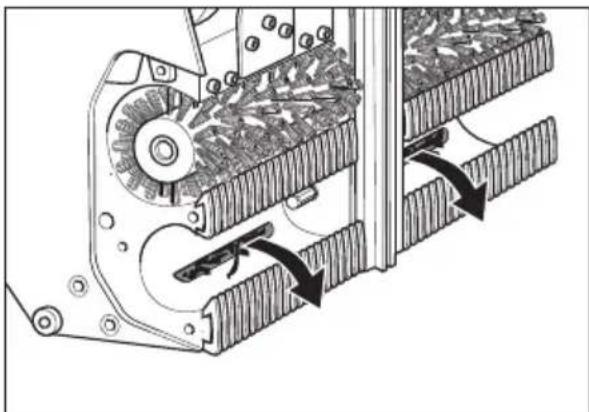

Siurbiamųjų antgalių valymas

→ Pašalinkite nešvarumus iš siurbiamųjų antgalių, nespauskite į vidų.

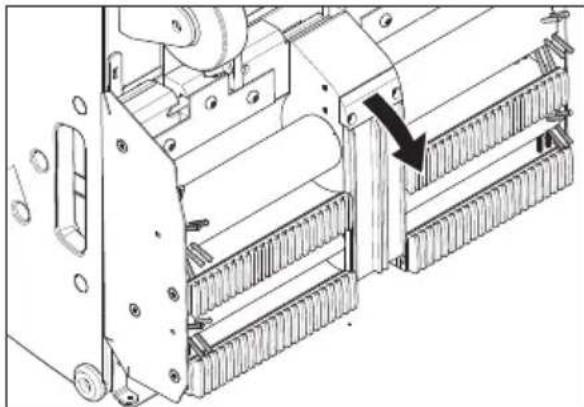

Kreipiamojo bėgelio keitimas

→ Atlaisvinkite kreipiamojo bėgelio laikiklio tvirtinimo varžtus. → Išmontuokite kreipiamąjį bėgelį. → Atvirkščia tvarka įmontuokite naują kreipiamąjį bėgelį. Užtikrinkite, kad būtų patikimai įtvirtinta.

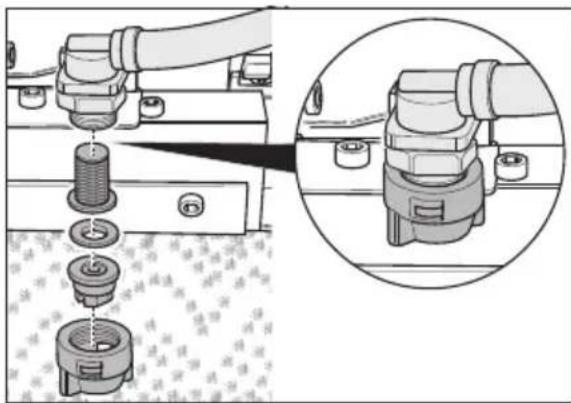

Valymo skysčio antgalio ir filtro tikrinimas

→ Atsukite gaubiamąją veržlę. Išimkite antgalį, sandarinimo poveržlę ir sietelį. → Antgalį nuvalykite arba naują antgalį įstatykite į gaubiamąją veržlę. → Įstatykite sandarinimo tarpiklį ir sietelį bei ranka priveržkite gaubiamąją veržlę.

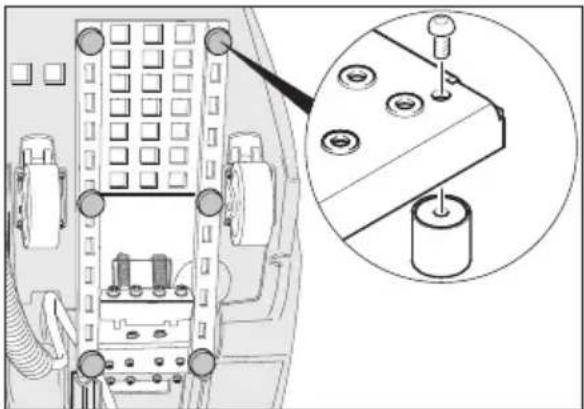

Apvalkalo keitimas

→ Apvalkalą atsukite atsuktuvu ir pakeiskite jį.

Transportavimas

⚠PAVOJUS

Sužalojimų pavojus! Draudžiama važiuoti nuolydžiais, jeigu jų pokrypis viršija 5°. Įrenginį gabenti eskalatoriumi / judamuoju taku draudžiama.

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuodami įrenginį, atsižvelkite į jo masę.

→ Blokuokite galinius ratus. → Įrenginį įtvirtinkite įtempimo diržais ir lynais, kad jis nepasislinktų.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Statydami įrenginį laikyti, atsižvelkite į jo masę.

Šį prietaisą galima laikyti tik patalpose.

Pagalba gedimų atveju

⚠️PAVOJUS

Sužalojimų pavojus! Prieš imdamiesi dirbti su įrenginiu:

→ Prietaiso jungiklį nustatykite į padėtį „0“. → Ištraukite elektros laido kištuką.

→ Blokuokite galinius ratus. → Likusį valymo skystį išleiskite ir pašalinkite. → Nešvarų vandenį išleiskite ir pašalinkite.

Gedimas Šalinimas
Variklis / siurblys nejsijungia arba veikdamas išsijungia automatiškai.	Nešvaraus vandens talpykla pilna, tuščia.
	Išminkite kojos pedalą.
Užsidega signalinė lemutė „Nešvaraus vandens talpykla pilna“.	Nešvaraus vandens talpykla pilna, tuščia.
Neužtikrinamas bent 3 barų darbinis slėgis.	Jeigu gryno vandens talpykla tuščia, pripilkite ją pilną (35 litrai).
	Patikrinkite vamzdynų sistemos sandarumą. Jeigu būtina, pasirūpinkite, kad klientų aptarnavimo tarnyba užsandarintų.
	Patikrinkite antgalius.
	Pasirūpinkite, kad klientų aptarnavimo tarnyba išvalytų siurblį.
Išvalyti einamieji paviršiai būna pernelyg šlapi.	Patikrinkite,ar šukos nėra nusidėvėjusios ir, jeigu būtina, pakeiskite jas.
	Patikrinkite, ar nešvaraus vandens talpyklos dangtelis nėra pažeistas, jeigu būtina, pakeiskite.
	Patikrinkite siurbiamųjų šepečių nusidėvėjimą, jeigu būtina, pakeiskite juos.
	Patikrinkite, ar nėra užsikimše siurbiamieji antgaliai ir si-urbiamoji žarna ir, jeigu būtina, išvalykite.
	Patikrinkite, ar nešvaraus vandens talpyklos dangtis yra tinkamai uždarytas.
	Patikrinkite, ar šukos sumontuotos pagal reikalavimus.
Išvalyti einamieji paviršiai nėra švarūs.	Patikrinkite, ar nėra užsikimše valymo skysčio antgaliai ir jeigu būtina, išvalykite arba pakeiskite.
	Patikrinkite, ar nešvaraus vandens talpyklos dangtelis nėra pažeistas, jeigu būtina, pakeiskite.
	Patikrinkite, ar cilindrinis šepetys ir siurbiamasis šepetys nėra nusidėvėjęs ir, jeigu būtina, pakeiskite.
	Patikrinkite valymo priemonę. Patikrinkite valymo priemo nės tirpalo koncentraciją.
	Patikrinkite siurbiamųjų šepečių nusidėvėjimą, jeigu būtina, pakeiskite juos.
	Patikrinkite, ar nešvaraus vandens talpyklos dangtis yra tinkamai uždarytas.
	Patikrinkite, ar šukos sumontuotos pagal reikalavimus.
Įsižiebia signalinė lemutė „Še-pečio variklio perkrova“.	Nustatykite įrenginio jungiklj į „0“ padėtį, tada pasukite jį į norimą darbinę padėtį. Jeigu triktis nepanaikinama, kreip-kitės į klientų aptarnavimo tarnybą.
	Nuimkite diržus ar virveles nuo šepečių.

Techniniai duomenys

Galia
Nominali įtampa V 220-240
Dažnis Hz 50/60
Valdymo įtampa V 12
Nominalioji galia (maks.)	W 1400
Siurbimo variklio galin-gumas	W	800
Šepečių variklio galin-gumas	W	600
Apsaugos klasė IPX4
Siurblio slėgis bar 3-4
Vandens suvartojimas l/h 25-50
Cilindrinio šepečio sū-kių dažnis	1/min. 8	70
Siurbiamojo šepečio sūkių dažnis	1/min. 1	090
Matmenys ir masė
Darbinis plotis mm 470
Plotis	mm 480
Ilgis	mm 1150
Aukštis su stumiamaja rankena	mm 1050
Aukštis be stūmimui skirtos rankenos	mm 760
Švaraus / purvino van-dens rezervuarų talpos	l 35/35
Transportavimo svoris kg apie 90
Leistinas bendras svo-ris	kg apie	125
Nustatytos vertės pagal EN 60335-2-72
Bendroji virpesių vertė	m/s2	0,3
Nesaugumas K	m/s2	0,2
Garso slėgio lygis LpA	dB(A)	< 75
Neapibrėžtis KpA	dB(A)	2
Garantuotas triukšmo lygis LWA+ neapibrėžtis KWA	dB(A)	90

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: eskalatorių valiklis

Tipas: 1,310-xxx

Taikomi nacionaliniai standartai:

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Vinendenas, 2019 m. gegužės 1 d.
